Как установить насос на отопление: Установка циркуляционного насоса своими руками: инструкция, подключение, фото работ

Как установить циркуляционный насос отопления

Для владельцев дачных домов с индивидуальной системой отопления особо актуальным является вопрос, связанный с равномерным распределением тепла между всеми комнатами. Для этого используют циркуляционные насосные установки. И непосредственно остро встает вопрос: как же установить циркуляционный насос отопления, чтобы он обеспечивал бесперебойную высокоэффективную, надежную работу? В этот статье мы подробно рассмотрим этот вопрос.

Причины установки циркуляционного насоса
Устройство и принцип работы циркуляционного насоса
Типы циркуляционных насосов
Как выбрать циркуляционный насос отопления
Расчет расхода циркуляционного насоса для отопления
Схемы установки циркуляционных насосов
Установка циркуляционного насоса – этапы и важные нюансы монтажа
Причины поломки циркуляционных насосов отопления

Причины установки циркуляционного насоса

Стандартная проблема владельцев частных домов – это неравномерность распределения тепла по всей системе отопления.

Если в дальних помещениях батареи чуть теплые, а котел при этом закипает, то приходится искать методы для улучшения эффективности работы всей отопительной системы.

Для распределения тепловой энергии по всему дому чаще всего используют такие решения:

увеличение диаметра труб отопительной системы;
установка насоса в систему отопления, которая уже присутствует.

Первый способ действенный и практичен, однако он требует значительных денежных и физических затрат, так как придется демонтировать все старые трубы и заменить их на новые. Установка же циркуляционного насоса в систему отопления обеспечит не только одинаковые температурные показатели по всему дому, но и предотвратит возникновению воздушных пробок, которые и являются причиной плохой циркуляции теплоносителя. Кроме того, стоимость установки небольшого насоса значительно ниже, чем замена труб всей системы отопления, да и физических усилий также потребуется значительно меньше.

Устройство и принцип работы циркуляционного насоса

Циркуляционные насосы предназначены для принудительной циркуляции теплой воды в замкнутых системах отопления. Насос состоит из нержавеющего корпуса и прикрученного к нему стального ротора или мотора, на валу мотора крепится крыльчатка, которая и способствует выбросу теплоносителя. Работе насоса способствует электродвигатель. Установленный в отопительную систему насос втягивает воду с одной стороны и выбрасывает ее в трубопровод за счет центробежной силы, которая возникает при вращении крыльчатки. Напор, создаваемый насосом, должен без проблем справляться с гидравлическим сопротивлением трубопровода, радиатора и других элементов системы.

Типы циркуляционных насосов

Как правило, насосы для отопления делятся на два типа:

«мокрый»;
«сухой».

В конструкциях «сухого насоса» ротор не взаимодействует с теплоносителем, его рабочая область отделена от электродвигателя специальными уплотнительными нержавеющими кольцами. При пуске эти кольца начинают вращение один к другому и тонкая водяная пленка, находящаяся между кольцами, герметизирует соединение за счет разных показателей давления в системе отопления и внешней среде. Коэффициент полезного действия циркуляционного насоса с сухим ротором становит 80 %. Кроме того, он достаточно шумный, в сравнении с «мокрым» насосом, поэтому его следует устанавливать в отдельной, хорошо звукоизолированной комнате.

В свою очередь «сухие» насосы подразделяются на три вида: вертикальные, горизонтальные и блочные. У горизонтальных «сухих» циркуляционных насосов всасывающий патрубок расположен на передней части вала, а нагнетательный – на корпусе. Электродвигатель крепится горизонтально. У вертикальных насосов патрубки расположены на одной оси, а электродвигатель расположен вертикально. Теплая вода в блочный насос поступает по направлению оси, а выводится радиально. При работе «сухого» насоса следует контролировать запыленность помещения, так как он может вызвать завихрения пыли и других мелких твердых частиц, что может повредить поверхность колец уплотнения, а вследствие – и герметичность насоса.

Стоит помнить, что «сухой» насос требует присутствие жидкости в качестве смазки, так как при ее отсутствии значительно повышается риск разрушения торцевого уплотнения.

«Мокрые» циркуляционные насосы отличаются от «сухих» тем, что ротор вместе с крыльчаткой погружены в теплоноситель, который и выполняет одновременно роль смазки и охладителя. Ротор и статор разделяет специальный «стакан» из нержавеющей стали, который обеспечивает герметичность части электродвигателя, которая находится под напряжением. Для отопительной системы корпус «мокрого» насоса преимущественно должен быть бронзовым или латунным, а ротор — керамическим. В сравнению с «сухими» насосами, мокрые менее требовательны в обслуживании и ремонте, кроме того, их шумность значительно меньше. Однако существует и минус, коэффициент полезного действия «мокрого» насоса составляет около 50%. Это связанно с тем, что гильзу, которая разделяет теплоноситель и статор, герметизировать практически нереально. «Мокрые» циркуляционные насосы преимущественно применяют в бытовом отоплении, так как такой производительности для систем отопления небольшой протяжности вполне достаточно.

Как выбрать циркуляционный насос отопления

Первое, на что следует обратить внимание при выборе циркуляционного насоса, это на его мощность. Стоит помнить, что для качественно отопления не обязательно выбирать большой насос с чересчур высокой мощностью. Он будет только создавать излишний шум, стоять намного дороже, да и потребности в нем как таковой и нет.

Чтобы выбрать отопительный прибор, следует произвести точный расчет мощности циркуляционного насоса, оптимально подходящей для вашего дома. Для этого вам необходимо знать такие параметры: диаметр трубы, температура воды, уровень напора теплоносителя, пропускную способность и производительность котла.

Важно знать, сколько литров воды может пройти в минуту через отопительную систему (мощность котла). Помимо этого, необходимо рассчитать количество воды, требуемое для нормальной работы радиатора и колец отопительной системы.

Мощность циркуляционного насоса также напрямую зависит от длины трубопровода. Как правило, на 10 м. трубопровода необходимо примерно 0,5 м. насосного напора.

Чтобы рассчитать расход теплоносителя нужно просто его прировнять к параметрам мощности котла. К примеру, если мощность котла составляет 25 кВт, то расход теплоносителя составляет 25 л/мин. Батареям мощностью 15 к Вт необходимо 15 л/мин воды. Также стоит помнить, что чем уже трубопровод, тем больше сопротивление возникнет на пути передвижения теплоносителя.

Расчет расхода циркуляционного насоса для отопления

Любой циркуляционный насос имеет ряд показателей, за которыми и определяется его производительность. Основными являются напор и расход. Эти параметры отражаются в техническом паспорте.

Расход циркуляционного насоса отопления рассчитывается за формулой:

где N- мощность котла;t1,t2- температура, выходящая из источника тепла (в большинстве случаев — 90-95 градусов) и находящаяся в оборотном трубопроводе (в основном -60-70 градусов) соответственно.

Таким же образом рассчитывается и напор насоса отопления, согласно европейским стандартам на 1 м.

кв площади частного дома необходимо 100 Вт мощности.

Схемы установки циркуляционных насосов

Существует две типовые схемы установки циркуляционного насоса: однотрубная, двохтрубная.

Первая схема характеризуется постоянным расходом теплоносителя и небольшим температурным перепадом, а вторая, наоборот, — переменным расходом и высоким температурным перепадом.

На следующих рисунках приведены схемы подключения циркуляционного насоса отопления, где: 1 –котел, 2- автоматический воздушник, 3- клапан термостатический, 4- радиатор, 5- клапан балансировочный, 6- расширительный бак, 7-вентиль, 8 –фильтр,9- циркуляционный насос, 10-манометр, 11 – клапан предохранительный.

Установка циркуляционного насоса – этапы и важные нюансы монтажа

Перед установкой циркуляционного насоса тщательно изучите инструкцию и схему его подключения. Важно учесть тот факт, что отопительную систему время от времени нужно будет обслуживать, поэтому она должна иметь к себе подход.

Для начала следует слить всю отопительную жидкость из системы, затем в случае необходимости очистить трубопровод. Установка насоса и функциональной цепочки из арматуры выполняется согласно схеме подключения. По завершению монтажа отопительную систему заливают водой, затем удаляют лишний воздух из насоса путем открытия центрального винта. Стоит обратить внимание, что выводить воздух следует перед каждым включением циркуляционного насоса.

После того, как был куплен циркуляционный насос отопления, приступают к определению его места монтажа. Рекомендуется циркуляционный насос устанавливать на обратке, перед котлом. Все дело в том, что вверху котла со временем может собираться воздух и если насос установить на подаче, то он как бы будет вытягивать его из котла, в результате чего может создастся вакуум, что приведет к закипанию этой части котла. Если же насос поставить перед котлом, то теплоноситель будет вталкиваться в него, в результате чего не будет создаваться воздушное пространство и котел будет полностью заполненный. Помимо этого, при таком монтаже циркуляционный насос будет работать при более низких температурах, что повысит срок его эксплуатации.

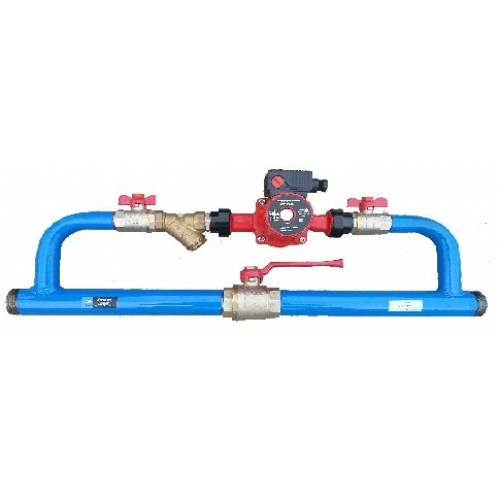

На выбранном участке монтажа насоса выполняют, так называемый, байпас (обвод).Он необходим же для того, чтобы в случае поломки насоса или выключения электричества, вся отопительная система не перестала работать, и теплоноситель прошел через главный трубопровод благодаря открытым кранам. Следует не забывать, что диаметр трубы обвода должен быть меньше диаметра основного трубопровода. После того, как байпас готов, приступают к установке циркуляционного насоса.

Важно помнить, что вал циркуляционного насоса обязательно должен быть установлен горизонтально, иначе в воде будет находиться лишь его часть, то есть насос потеряет около 30% производительность, а в худшем варианте — рабочая зона может прийти в неисправность.

Кроме того, монтаж предусматривает и верхнее расположение клеммной коробки.

С двух сторон насосного оборудования установите шаровые краны. Они в дальнейшем понадобятся вам для обслуживания и демонтажа насосного оборудования.

Система должна обязательно включать в себя фильтр, который предназначен для защиты механизма от мелких механических частиц, которые могут нанести значительные повреждения насосу.

Сверху обводной трубопроводной линии следует вмонтировать ручной или автоматический клапан, который необходим для выпускания возникших через некий период воздушных пробок.

Для исключения произвольного протока воды в системе отопления в области входа-выхода насоса необходимо закрепить запорную арматуру.

При креплении вала двигателя необходимо обеспечить поворот коробки по оси при минимальных усилиях. Для открытой отопительной системы необходимо также предусмотреть расширительный бачок.

Соединительные узлы следует обработать герметиком, что повысит производительность всей системы отопления

Чтобы процесс установки помпы был попроще и чтобы избежать необходимость в поисках соединений и креплений самостоятельно, найдите в магазинах специальное устройство с уже подобранными разъемными резъбами.

Количество необходимых циркуляционных насосов зависит от длины трубопровода. К примеру, если длина труба составляет около 80 м., то достаточно будет установки одного насоса, если же метраж превышает этот показатель – то необходимо использовать два и больше циркуляционных насосов отопления.

Цена установки циркуляционного насоса отопления в полной мере зависит от модели самого оборудования, сложности обводных труб и, конечно же, количества контуров трубопровода.

Причины поломки циркуляционных насосов отопления

Наиболее частые причины поломки циркуляционных насосов отопления:

неправильная установка насоса

Вал двигателя должен быть расположен строго горизонтально, в ином случае в насосе может возникнуть скопление воздуха, что выведет прибор из строя.

неправильное расположение клемного модуля или подводка кабеля
игнорирование процедуры развоздушивания насоса
не качественная очистка системы от твердых частиц

Стоит помнить, что все неисправности циркуляционного насоса требуют специфических навыков и знаний, поэтому ремонт отопительного оборудования лучше доверить профессионалам.

Установка циркуляционного насоса в системе отопления

Установка насоса отопления всегда вызывает огромное количество вопросов. Самый распространенный из них, где именно монтировать это устройство: на подаче или на обратке.

Однозначно на этот вопрос ответить нельзя. Установка циркуляционных насосов для газовых, электрических, жидкотопливных котлов и котлов, работающих на твердом топливе, имеет свои характерные особенности.

Установка циркуляционного насоса для газового котла

Бытует мнение, что циркуляционный насос газового котла нужно устанавливать только на обратке, потому что здесь температура ниже, чем на подающем трубопроводе, а, значит, устройство будет работать в более комфортных условиях и сможет прослужить намного дольше.

В современных системах отопления температура теплоносителя на подаче находится в диапазоне от 60 до 80 С. Причем верхней границы (80С) она достигает только в сильные морозы. Температура обратки в хорошо работающей отопительной системе ниже температуры в подающем трубопроводе на 20 градусов и ее значение находится в диапазоне температур от 40 до 60 градусов Цельсия.

Современные насосы отопления рассчитаны на работу при более высоких температурах. Так, к примеру, насосы торговой марки Grundfos могут работать в интервале температур от +2 до +110 С. Поэтому столь незначительное изменение в температурном режиме эксплуатации насоса отопления не может оказать значимое влияние на его работу и продолжительность срока службы.

Для насоса отопления, работающего с газовым котлом, а также с электрическим и жидкотопливным котлом не имеет значения, где его установят-на подающем или обратном трубопроводе.

Главным критерием выбора места установки циркуляционного насоса является доступность и удобство его монтажа и обслуживания. Удобнее монтировать на подаче, значит нужно монтировать на подаче, удобнее монтировать на обратке, значит нужно монтировать на обратке.

Так, к примеру, многие производители котлов со встроенными насосами, устанавливают их на подачу, а не на обратку. В котельных промышленного масштаба, где насосы весят несколько сотен килограммов, их устанавливают на обратке: в этом случае монтаж на подающем трубопроводе, расположенном на выходе из котла на высоте нескольких метров, технически трудно осуществим.

Как правильно расположить насос отопления

Насос отопления нужно устанавливать так, чтобы его ротор был расположен горизонтально. Такое положение обеспечит обмывание теплоносителем трущихся поверхностей. Клеммная коробка насоса должна быть расположена сверху ротора или сбоку от него. Расположение клемной коробки под ротором недопустимо. Здесь ее может залить теплоноситель в случае протечки.

Выбор места для установки циркуляционного насоса: возможные ошибки

Циркуляционный насос в системе отопления с газовым (электрическим, жидкотопливным) котлом устанавливается на обратном или прямом трубопроводе между котлом и отопительным контуром. Такая установка обеспечивает оптимальный режим циркуляции теплоносителя.

Теплоноситель после выхода из насоса поступает в систему отопления. Пройдя через тройник, его поток разделяется на две ветви, одна из которых поступает в радиатор, а вторая продолжает движение к следующим приборам отопления. Пройдя через последний радиатор, теплоноситель поступает в обратный трубопровод и движется к котлу.

Устанавливать циркуляционный насос внутри системы отопления, перед или после отдельного радиатора нельзя. Дело в том, что на входе в насос создается разрежение, способное нарушить движение теплоносителя. В результате поток воды, достигнув тройника, не разделится на две составляющие, одна из которых поступит в прибор отопления, а вторая продолжит движение к остальным радиаторам, а устремится по подаче дальше, минуя радиатор. Приборы отопления, расположенные перед циркуляционным насосом, останутся холодными.

Итак, циркуляционный насос может стоять на обратке или на подаче, устанавливать его нужно горизонтально, располагая клемную коробку сверху или сбоку (но не снизу) устройства. Помещают насос отопления между котлом и контуром отопления. Устанавливать насос внутри системы отопления нельзя.

Особенности монтажа циркуляционного насоса в системе с твердотопливным котлом

Твердотопливный котел по сравнению с другими тепловыми агрегатами имеет одну характерную особенность: его нельзя остановить, быстро прекратив процесс горения топлива. Управлять процессом горения топлива можно только увеличивая или уменьшая подачу воздуха в зону горения. В твердотопливном котле нельзя исключить ситуацию перегрева теплоносителя и его закипания, при которой возможен заброс пара в подающий трубопровод.

Это значит, что циркуляционный насос, установленный на подачу, может оказаться под воздействием пара. Насос отопления рассчитан на перекачивание жидкой среды, а не пара, поэтому он прекратит работу и циркуляция теплоносителя в системе отопления прекратится.

Все это приведет к дальнейшему повышению температуры в котле, что неизбежно повлечет за собой возникновение аварийной ситуации.

Если насос отопления в системе с твердотопливным котлом установлен на обратке, то он надежно защищен от возможного контакта с паром. При закипании котла насосу на обратке ничего не угрожает: он продолжит работу и протолкнет перегретый теплоноситель в систему отопления, обеспечив отвод излишка тепла от котла и тем самым задерживая момент возникновения аварийной ситуации.

Этого времени может быть достаточно для того, чтобы предпринять экстренные меры и прекратить процесс горения топлива в котле: закрыть доступ кислорода в топку, плеснуть в зону горения воды или убрать оттуда топливо.

Именно по этой причине циркуляционный насос в системах отопления с твердотопливным котлом устанавливается только на обратном трубопроводе, а не на подаче.

Установка насоса в систему отопления: правила и хитрости

На что обратить внимание при выборе циркуляционного насоса?
Основные параметры насоса: сила потока теплоносителя и гидравлическое сопротивление, которое преодолевается им при создании напора.

Но не стоит брать «с запасом» — у слишком мощного насоса увеличится потребляемая мощность, шум и ускорится износ деталей. Оптимально, когда характеристики на 10-15% ниже требуемых параметров, при меньших значениях напор теплоносителя будет недостаточным. Во многих современных системах отопления температура в помещении управляется термостатическими кланами. При этом повышается гидравлическое сопротивление и давление в системе, которое вызывает шум. Решают эту проблему насосы со встроенной электроникой, автоматически регулируя перепады давления при изменениях количества воды.

Выбор места врезки насоса в систему
Правильная работа насоса возможно при правильном определении места его врезки в трубопровод. Насос должен заставлять воду циркулировать по системе отопления, обеспечивая быстрое продвижение воды от котла до всех батарей в доме. Самая популярная схема подключения насоса, которая используется на практике:

В автономных системах отопления обычно устанавливают герметичные насосы с «мокрым» ротором бездроссельного типа. Данные модели не нуждаются в дополнительной смазке деталей и замене прокладок. Эти функции выполняются теплоносителем. Вода, перекачиваемая насосом, еще и охлаждает его элементы, а также обеспечивает бесшумное функционирование оборудования. Корпус бездроссельного насоса изготавливается производителями из чугуна, а ротор – из стали или износостойкого пластика. Устройство, не нуждающееся в интенсивном обслуживании, способно работать в течение 20 и более лет.

Правила монтажа
В комплект любого насоса входит инструкция от производителя, в которой подробно расписано его устройство, принцип работы и конечно правила монтажа. При самостоятельной установке очень важно выбрать правильную позицию насоса относительно горизонта: вал электродвигателя должен располагаться строго горизонтально, иначе могут образоваться воздушные пробки которые оставят подшипники без смазки и охлаждения, что приведёт к быстрому износу деталей и скорой поломке насоса. Кстати, на корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.

Необходимость фильтрации воды
Перед насосом обязательно нужно установить грязевик, который будет фильтровать теплоноситель. Грязевик задерживает частицы, которые могут разрушить крыльчатки и подшипники внутри насоса — песок, окалины и другие загрязнения, попавшие в воду. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.

Расположение насоса в отопительном контуре
Все современные модели насосов могут одинаково хорошо работать и на «подаче» и на «обратке», насос можно врезать в любую часть отопительного контура. Однако, длительность службы подшипников и пластиковых деталей насоса зависят от температуры теплоносителя. По этому лучше всего врезать насос на обратке после расширительного мембранного бака перед котлом.

Зачем нужен байпас?
Носос напрямую зависит от электричества и при его отключении система отопления должна остаться работать в режиме естественной циркуляции. Для этого необходимо уменьшить сопротивление в контуре за счёт уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых кранов. В открытом состоянии просвет в шаровом кране совпадает с диаметром трубы.

Циркуляционный насос лучше устанавливать на байпасе, который можно отсечь шаровыми кранами. Такое расположение позволяет провести диагностику, ремонт или замену насоса без остановки всей системы отопления дома.

Электрическая подпитка
Если система отопления работает по принципу принудительной циркуляции, то при отключении электричества насос должен продолжать работать от резервного источника питания. В этом случае рекомендуется устанавливать источник бесперебойного питания с которым система сможет работать несколько часов. Если ситуация не критическая, то этого времени должно хватать для устранения причины обрыва электроэнергии.

Подключая резервное питание для насоса важно помнить, что на источник резервного питания не должны попадать влага или конденсат, кроме того нельзя допустить контакта силового кабеля с трубами, корпусом или двигателем насоса. И не забудьте заземление!

Запуск насоса
После завершения монтажных работ система заполняется водой, после этого необходимо удалить воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.

Установка циркуляционного насоса системы отопления в Ростове-на-Дону

Установка насоса и его ввод в эксплуатацию – это завершающий этап длительного процесса. Для того чтобы насосная станция эффективно функционировала, была экономически выгодной и работала без сбоев, прежде чем начинать установку, необходимо произвести все необходимые работы по проектированию.

Если Вы хотите чтобы установка и монтаж циркуляционного насоса системы отопления приносила плоды и эффективно поддерживала тепло в здании, нужно детально изучить все его особенности. Также, стоит определиться с мощностью насосного оборудования, его конструкцией и типом, габаритами и, наконец, с производителем. Мы плотно сотрудничаем с компаниями WILO, ESPA, SEEPEX, LOWARA, EMU, GRUNDFOS, SALMSON, DAB, VOGEL PUMPEN, UNIPUMP, PEDROLLO.

Этапы установки и монтажа циркуляционного насоса в систему отопления

Подготовительные работы (слив жидкости из системы отопления и, при необходимости, ее прочистка, подготовка разводки труб).
Врезка в систему труб на том месте, где будет подключено оборудование.
Установка циркуляционного насоса и функциональной цепочки из арматуры.
Сварочные работы по закреплению оборудования.
Наладка работы оборудования.
Устранение следов монтажа насоса отопления.
Заливка в систему воды и развоздушивание путем открытия центрального винта (при необходимости, а также перед каждым запуском устройства).

Установка циркуляционного насоса не займет много времени, если вся документация и проект будут утверждены оперативно. Наши специалисты готовы в кратчайшие сроки осуществить монтаж циркуляционного насоса отопления и запустить его в эксплуатацию.

5 вещей, на которые стоит обратить внимание при установке циркуляционного насоса отопления

Производительность насоса. Перед покупкой и установкой циркуляционного насоса можно легко рассчитать его будущую производительность по формуле Q = N/(t2-t1), где N- мощность котла; t1 и t2- температура, выходящая из источника тепла ( 90-95 С) и находящаяся в оборотном трубопроводе (60-70 С) соответственно.
Место установки циркуляционного насоса системы отопления. Рекомендуется размещать его на «обратке», перед котлом. Установка циркуляционного насоса для системы отопления подобным образом позволит избежать вытягивания накапливающегося вверху котла воздуха (если смонтировать оборудование вверху котла) и обеспечит работу оборудования при более низких температурах, что положительным образом сказывается на сроках его эксплуатации.
Схемы монтажа циркуляционного насоса. Применяется однотрубная и двухтрубная схема. Первая отличается небольшим температурным перепадом и перманентным расходом теплоносителя. Вторая — переменным расходом и высоким температурным перепадом.
Выполнения байпаса. Байпас, или обвод, выполняется на участке, выбранном для установки циркуляционного насоса системы отопления. Это своеобразная страховка на случай выключения электричества, чтобы отопительная система не отключилась. Как правило, только после выполнения байпаса опытные специалисты приступают к установке насоса.
Подход к системе. Всегда стоит помнить, что после установки циркуляционного насоса в систему отопления в дальнейшем его необходимо будет обслуживать. Поэтому об удобных подходах к нему стоит позаботиться заранее.

Из чего складывается цена на установку насоса?

Стоимость установки насоса складывается зависит от следующих параметров:

Мощность монтируемого оборудования.
Естественно, чем мощнее электродвигатель, тем сложнее операции, которые с насосом придется проделать в процессе установки.
Размеры и вес устройства.
В случаях со слишком габаритными моделями может понадобиться привлечение дополнительного оборудования и увеличение количества специалистов.
Расстояние до места установки насоса.
От этого зависят транспортные расходы.

Заказать установку и монтаж насоса системы отопления в Ростове-на-Дону

Требуется установка и монтаж циркуляционного насоса системы отопления? Вы попали по адресу! Именно в компании «Приз» вы можете заказать не только само оборудование, но и весь комплекс работ по монтажу, отладке, гарантийному и дальнейшему сервисному обслуживанию насосов систем отопления. Обращайтесь к нам прямо сейчас, и уже в ближайшее время прибор начнет обеспечивать вас теплом и горячим водоснабжением!

Консультация по установке насосов от Компании «Приз»

Если вас заинтересовали наши услуги, вы можете получить любую интересующую вас информацию у наших специалистов. Мы готовы оперативно отреагировать и ответить на все возможные вопросы по установке любых насосов, в том числе монтаже циркуляционных насосов систем отопления.

Свяжитесь с нами любым удобным способом:

Телефон/факс: (863) 308-90-79
E-mail: [email protected] ; [email protected]

Выбирайте качество, надежность и профессионализм!

Установка и монтаж циркуляционного насоса!

Для равномерного распределения тепла по всем трубам и батареям системы отопления частных домов в нее необходимо установить циркуляционный насос, который устранит воздушные пробки и выровняет температуру в отопительной системе. Поэтому давайте разберемся, как установить циркуляционный насос в системе отопления.

Исходя из площади дома и материала труб системы отопления, консультант в магазине подберет вам подходящий по мощности циркуляционный насос.

После приобретения циркуляционного насоса необходимо будет определиться с местом его установки. Чаще всего циркуляционный насос устанавливают вблизи котла на обратной трубе системы отопления. Для этого на выбранном участке выполняют обвод (байпас). Причем труба байпаса должна быть меньшего диаметра, чем основная труба. Затем циркуляционный насос нужно будет установить на байпасе. Учтите, что после установки вал насоса должен находиться в горизонтальном положении, а клемная – коробка вверху.

С обеих сторон при монтаже циркуляционного насоса следует установить шаровые краны – это облегчит демонтаж изделия в будущем. Ну а в верхней части байпаса установите воздушный клапан, через который будет удаляться воздух из системы отопления. Кроме того, желательно врезать в подходящую к насосу трубу фильтр грубой очистки, что предохранит ваш насос от попадания крупных механических частичек, которые находятся в воде.

Если в вашей системе отопления используется мембранный бак, то циркуляционный насос следует устанавливать вблизи расширительного бака.

Установка циркуляционного насоса поэтапно

Циркуляционные насосы используются для циркуляции воды или антифриза в регулируемых системах отопления и в системах с переменным расходом, а также могут применяться для циркуляции в системах горячего и холодного водоснабжения.

Идеально подходят для всех видов систем отопления: ленинградской, двухтрубных, однотрубных и системах теплых полов. При выборе циркуляционного насоса нам нужно четко представлять, какие характеристики у него должны присутствовать.

Установка циркуляционного насоса осуществляется обычно в систему отопления частного дома. При условии, что эта система будет энергозависима. Ведь насос циркуляционный работает только при наличии электричества в доме.

Разводка труб отопления должна уже быть подготовлена под монтаж циркуляционного насоса. Диаметр насоса подбирается исходя из диаметра труб отопления. А вот выбор мощности определяется метражом трубопровода и количеством теплоносителя. Чем больше теплоносителя тем сильнее по мощности выбирается насос, ведь он будет всю эту жидкость (теплоноситель ) циркулировать через себя и толкать в систему отопления. Обычно циркуляционный насос устанавливают на так называемую «обратку», то есть в трубопровод, который входит в котел отопления. В частных домах с малым метражом до 80 метров обычно хватает одного насоса. А вот чем больше дом , тем больше контуров отопления и соответственно больше насосов нужно устанавливать.

Установка циркуляционного насоса

Во время работы насоса в месте, которое располагается до расширительного бака и участке трубопровода за ним, появляется разница в давлениях, а именно процессы разряжения и компрессии. Расширительным баком создается статическое давление, не способное действовать на работу системы отопления, которая оборудована циркуляционным насосом. Очень важно знать, что чересчур большая разница в давлениях, может привести к закипанию воды или даже к всасыванию воздуха.

При монтаже циркуляционного насоса отопления нужно учитывать главное условие – в любой точке, находящейся в зоне всасывания, гидростатическое давления должно быть только избыточным, достигается это следующими методами:

В первую очередь должна быть обеспечена минимальная высота подъема расширительного бака над самой верхней точкой трубопровода, а именно 800 мм. Данный метод считается самым легким, особенно при переходе к системе с принудительной рециркуляцией.
Располагать расширительный бак следует в высшей точке трубопровода, делается это для введения высшего участка отопительной системы в зону нагнетания циркуляционного насоса. Этот метод применяется исключительно для современных систем отопления, которые изначально были запроектированы для принудительной циркуляции, а направление уклона трубопроводов было выполнено к котлу.
Установка циркуляционного насоса отопления осуществляется непосредственно за вводом расширительного бака на подающем трубопроводе. Может на первый взгляд такая конструкция и покажется слишком примитивной, но на деле, это абсолютно не так, она сможет обеспечить на заданном участке контура достаточно высокую температуру.

После того, как было выбрано наиболее подходящее место для установки данного насоса, следует ознакомиться непосредственно с процессом установки этого агрегата.

Заблаговременно необходимо приобрести обратный клапан, который предназначен для осуществления работ под давлением в закрытых системах отопления, а также фильтром глубокой очистки. Для монтажа циркуляционного насоса понадобиться только набор гаечных ключей.
Запорный кран подбирать нужно в зависимости от диаметра трубопроводов системы отопления, а устанавливается он в между вводом и выводом врезаемого байпаса, на основной трубе. В случае если комплектацией насоса не предусмотрены неразъемные резьбы, их следует приобрести самостоятельно.

Небольшой участок трубопровода, который монтируется параллельно арматуре запорной и регулирующей и есть байпас. Основным его назначением считается переключение отопительной системы, в случае возникновения проблем в электроснабжении или поломке циркуляционного насоса, на естественную циркуляцию.

Диаметр трубопровода байпаса должен быть аналогичен диаметру стояка. На байпас непосредственно устанавливается следующее оборудование: обратный клапан, фильтр и циркуляционный насос.
В случае использования «мокрого» насоса при принудительной циркуляции, байпас располагается в горизонтальном положении. Также на байпасе рекомендуется предусмотреть устройство автоматического воздухоотводчика, устанавливаемого строго в вертикальном положении.

Стоимость монтажа циркуляционного насоса на прямую зависит от количества контуров трубопровода. Избежать дополнительных затрат позволит циркуляционный насос. Ведь при желании можно несколько контуров соединить в одну общую систему и пустить через 1 более мощный циркуляционный насос.

Вот такой грамотный подход можно применить в системе отопления, что позволит вам сэкономить на стоимости материала и стоимости монтажа.
Звоните нам и мы ответим на все ваши вопросы.

Монтаж насосов для водяных систем отопления

Для систем отопления циркуляционный насос — это очень важный элемент, сравнимый с газовым котлом или радиаторами. Монтаж насоса востребован в большинстве схем организации отопления, за исключением двухтрубной системы с естественной циркуляцией, обеспечивающейся за счёт использования чердачного помещения. Но такая схема отопления в частном доме не всегда возможна или выгодна, поэтому установка водяного насоса — это востребованная услуга.

Циркуляционный насос может потребоваться как в новой системе, так и в уже работающей. Он даёт такой набор преимуществ:

значительно уменьшает инертность системы — после розжига котла дальние от него радиаторы очень долго разогреваются, но если установить насос, то теплоноситель гораздо быстрее поступит в удалённую комнату;
выравнивает температуру нагрева радиаторов — в целом аналогично предыдущему пункту. Дальние батареи хуже отапливают, чем ближние, и установка насоса отопления позволяет нормализовать температуру во всех помещениях;
сводит на нет огрехи монтажа системы — если трубопровод в некоторых участках установлен с отрицательным уклоном, то без насоса будут образовываться воздушные пробки.

В целом установка циркуляционного насоса отопления позволяет экономить средства и гораздо эффективнее прогревать помещения, используя меньше ресурсов. Но такое инженерное оборудование имеет и недостатки. К примеру, стоит учитывать габариты устройства. Правильное проектирование систем отопления подразумевает отдельное помещение для насоса, так как он достаточно велик и шумен. Логично устанавливать насос в подвале рядом с котлом — там его точно не будет слышно.

Выбор и подключение насоса отопления — весьма сложный процесс, который лучше поручить специалистам. Компания «KIT-Comfort» придёт Вам на помощь и подскажет, как сделать отопление в конкретно Вашем доме, исходя из особенностей строения. Все наши сотрудники имеют большой опыт в сфере создания отопления, поэтому могут гарантировать качество своей работы. Мы предлагаем Вам отопление и водоснабжение под ключ — все работы будут проводиться без Вашего участия, а проблемы решаться опытом наших мастеров, а не Вашим временем. К примеру, если установка тёплых полов столкнётся с технической невозможностью, инженеры «KIT-Comfort» найдут оптимальное решение затруднения, а не переложат трудное решение на Ваши плечи. Позвоните нам, и мы сделаем Ваш дом тёплым и комфортным!

Установка циркуляционного насоса Grundfos

ГлавнаяПокупателямПолезные статьиНасосыУстановка циркуляционного насоса GrundfosКотлыДымоходыНасосыОтоплениеБойлерыОстальное

Собственный дом! Это понятие ассоциируется у людей с чувством защищенности и комфорта – как психологического, так и бытового. И если совсем ещё недавно для бытового комфорта многие довольствовались дровяной печью и холодной водой из ближайшего колодца, то сейчас большинство потребителей хотели бы иметь у себя в доме водяное отопление, душ, ванну. Известнейший концерн Грундфос производит насосное оборудование, которое делает эту мечту реальностью, и в этой статье мы расскажем о том, как его установить и какие правила при этом нужно соблюдать.

Установка циркуляционного насоса Grundfos в системах отопления и горячего водоснабжения нужна для того, чтобы обеспечить необходимую скорость потока теплоносителя и заставить его постоянно циркулировать с этой скоростью. Особенно актуально наличие такого оборудования в отопительных системах просторных частных домов. Если в небольшом доме вполне допустимо воспользоваться классическим методом естественной циркуляции – за счет силы гравитации и расширения жидкостей при нагревании, то при большой площади здания и разветвленной системе трубопроводов он оказывается недостаточно эффективным. Напор воды будет слабеть по мере удаления потока от котла, и в результате отдаленные комнаты будут прогреваться хуже. Кроме того, благодаря принудительной циркуляции весь дом прогреется одинаково быстро, в то время как с её естественным вариантом быстро нагреваются только ближайшие к котлу помещения.

Если бойлер для системы горячего водоснабжения в вашем доме установлен в подвале, то без насосного оборудования сеть вообще не сможет работать, так как водонагреватели сами воду не качают. Другая проблема тоже знакома многим – открыв кран горячей воды, обнаружить, что вместо неё поначалу некоторое время идет холодная. Эта особенность накопительных водонагревателей и приводит к неоправданным расходам, так как в ожидании потепления воды часть её впустую сливается в канализацию. Поэтому существует вариант устройства замкнутой системы горячего водоснабжения, в которой неизрасходованная вода поступает на повторный подогрев обратно в бойлер. И здесь, конечно, не обойтись без монтажа циркуляционного насоса grundfos.

Конструкция таких устройств рассчитана на то, чтобы устанавливать их непосредственно на трубу. Насосы для улучшения циркуляции имеют небольшой вес, а мощность их соответствует цели – поддержанию напора в сетях дома или квартиры, достаточного для нормальной работы бытовых приборов. Задуматься о выборе подходящего устройства стоит ещё на этапе проектирования систем водоснабжения и отопления дома. Здесь нужно учитывать такие параметры, как значения необходимого напора воды и её расхода при номинальной нагрузке, а также протяженность и разветвленность сети.

Монтаж циркуляционного насоса grundfos с мокрым ротором, который чаще всего используется в быту, производится так, чтобы его вал располагался горизонтально, так как при вертикальной установке не только теряется производительность и охлаждение становится недостаточным, но и скапливается воздух внутри прибора. Из-за этого нарушается процесс смазки подшипников перекачиваемой жидкостью и прибор выходит из строя. Устройства с сухим ротором выпускаются как для горизонтальной, так и для вертикальной установки. В системе отопления прибор с мокрым ротором может ставиться и на подающую трубу, и на обратную, а с сухим – только на обратную. Это связано с тем, что у двигателей с сухим ротором при использовании их на очень горячей воде сокращается срок службы сальниковой набивки и чаще требует замены смазка подшипников. Все это снижает ресурс приборов с сухим ротором, поэтому более рационально использовать их на холодной или чуть теплой воде.

Прибор должен находиться в месте, где к нему можно обеспечить свободный доступ. Перед установкой циркуляционного насоса grundfos в уже имеющуюся систему необходимо предварительно слить из неё всю воду. Располагают прибор на трубе согласно стрелке на кожухе, обозначающей направление движения теплоносителя. Перед прибором и после него обязательно должны быть запорные краны для того, чтобы удобно было производить ремонт или замену. Можно установить после насоса обратный клапан, позволяющий жидкости проходить только в одном направлении. Исключая обратное движение воды, он улучшает циркуляцию и оберегает прибор от неисправностей. Лучше использовать шариковый обратный клапан, чтобы избежать потерь напора, которые характерны для клапанов пружинной конструкции. Для того, чтобы прибор прослужил дольше, перед ним ставится фильтр для грубой очистки воды.

Насос, предназначенный для отопительных систем, может устанавливаться на байпас – горизонтальный отводок трубы, параллельный основному трубопроводу. Диаметр байпаса должен быть равным диаметру основной трубы. С обеих сторон от прибора на байпасе ставятся запорные краны и ещё один – между врезками на основном трубопроводе. Этот кран при работающем насосе должен быть закрыт. С циркуляционным насосным оборудованием используются только шаровые краны, причем во время работы системы они должны быть открыты полностью, чтобы не затруднять движение потока теплоносителя. В противном случае насос будет работать с повышенной нагрузкой, что приведет к уменьшению его срока службы. Байпас с запорными кранами позволяет временно перейти на естественную циркуляцию в системе при отключении электричества или неисправности прибора. Однако возможность работы системы не только с принудительной, но и с естественной циркуляцией должна быть предусмотрена конструкцией при её сооружении.

По окончании монтажных работ необходимо проверить герметичность всех соединений, после чего можно начинать заполнение системы водой или антифризом. Это делается постепенно, с тем, чтобы наполнить сначала нижнюю часть труб и только после этого осуществить полное заполнение. Такая технология предотвращает образование воздушных пробок. Насосы Грундфос серии ALPHA сконструированы так, что удаление воздуха из них в процессе работы не требуется, а у приборов серии UPS имеется устройство, отделяющее воздух от воды и предусмотрено посадочное место для установки автоматического воздухоотводчика. Кроме того, на корпусе насосов UPS есть резьбовая пробка, которую перед запуском прибора надо выкрутить, чтобы обеспечить выход скопившемуся в трубах воздуху.

После заполнения водой можно подключать насос к электросети. У приборов Грундфос серии ALPHA2 это делается при помощи усовершенствованного ALPHA-штекера, который легко подключается одним нажатием без использования каких-либо инструментов.

Специалисты компании «Мой котел» помогут вам решить трудную задачу выбора подходящего насосного оборудования. Мы также обеспечим доставку купленного устройства и выполним его подключение к сетям отопления и водоснабжения согласно всем правилам и рекомендациям завода-изготовителя.

Как установить тепловой насос

Многим домовладельцам каждую зиму приходится сталкиваться с отрицательными температурами, но многим другим посчастливилось жить в более теплом климате. Если вы попадете в последний вариант, тепловой насос станет для вас идеальной системой отопления, вентиляции и кондиционирования воздуха.

Установка теплового насоса — непростая задача, но некоторые домовладельцы принимают ее. Ниже я покажу вам все шаги и инструменты, необходимые для установки теплового насоса.

Note : Только опытные домашние мастера должны пробовать этот проект.Если вам нужна помощь в установке нового теплового насоса, обратитесь к ближайшему к вам специалисту по HVAC.

Установка теплового насоса своими руками

Чтобы установить или заменить тепловой насос, выполните следующие действия:

Установить конденсатор
Добавить опору пневмообрабатывающего агрегата
Крепление воздухоподготовителя
Подсоедините воздухоочиститель к конденсатору
Покройте линии
Выполнить окончательные соединения

Более подробную информацию см. В разделе «Установка теплового насоса» ниже.

Как работают тепловые насосы

Тепло естественным образом перемещается в области с более низкими температурами, но если вы хотите, чтобы тепло оставалось или перемещалось в определенное помещение, идеальным вариантом будет тепловой насос. Тепловые насосы используют электричество для передачи тепла из прохладного помещения в теплое, что делает теплое пространство теплее зимой и прохладное летом. Тепловые насосы могут повышать или понижать температуру.

Как вы понимаете, тепловые насосы энергоэффективны по сравнению с котлами и печами и являются недорогими решениями для тех, кто тратит целое состояние на счета за коммунальные услуги (подробнее об этом позже).

Инструменты, необходимые для установки теплового насоса

Помимо собственно теплового насоса и конденсатора, существуют другие инструменты, необходимые для установки системы.

Сверло
Молот
уровень
Кольцевая пила — мин. ½ «
Плоскогубцы
Инструмент для зачистки проводов
Кабельная стяжка
Лента

Установка теплового насоса

Если вы хотите начать работу и установить тепловой насос сегодня, выполните следующие действия.

Примечание : Для установки теплового насоса переменного тока с мини-сплит-системой необходимо выполнить следующие действия.

Шаг 1: Установите конденсатор

Сначала необходимо установить конденсатор снаружи дома. Конденсатор используется для преобразования и передачи тепла и воздуха по всему дому. Конденсатор, по сути, передает тепло и воздух в желаемую комнату.

Конденсатор необходимо размещать вне дома. Перед установкой просверлите в стене отверстие ½ ”для трубопроводов хладагента.Что касается размещения, конденсатор должен быть установлен на расстоянии не менее 4 футов от дома. Кроме того, убедитесь, что над и впереди есть как минимум 20 футов чистого воздуха. Часто домовладельцам приходится убирать кусты и цветы, чтобы освободить место для конденсатора. Вы можете поставить устройство на землю или прикрепить его, как телевизор, к стене.

Шаг 2: Добавьте крепление для кондиционера

Теперь нам нужно найти место для кондиционера или устройства, которое выпускает холодный или теплый воздух в комнату.

Воздухообрабатывающий агрегат должен находиться в пределах 30 футов от конденсатора. В конце концов, их соединят несколько шнуров. Воздухоочиститель должен располагаться на высоте не менее 2 футов от потолка и нигде рядом с телевизором.

Прикрутите монтажную пластину, устройство, с помощью которого кондиционер крепится к стене. Это похоже на установку телевизора. После того, как пластина будет надежно закреплена, просверлите отверстие диаметром 3 дюйма прямо под нижним правым углом. Это отверстие нужно для того, чтобы мы могли соединить все линии.

Шаг 3: Установите кондиционер

Чтобы упростить удержание тяжелого пневмообрабатывающего агрегата, мы хотим, чтобы все стропы были надежно закреплены на нем.При снятой крышке подсоедините линии хладагента, контрольный провод и шланг для конденсата. Кроме того, может быть хорошей идеей соединить эти три кабельной стяжки или ленты. Некоторые также покрывают все три защитным кожухом, чтобы они не порывались, когда вы протискиваете их сквозь стены.

Со всеми подключенными шнурами поднимите рукоятку и удерживайте, пока все шнуры не войдут в стену. Затем установите устройство на пластину. После ввинчивания убедитесь, что он надежно закреплен. Как и телевизор, вы не хотите, чтобы он упал через пять минут после установки.

Шаг 4. Подсоедините воздухообрабатывающий агрегат к конденсатору

Это шаг, который может сбить с толку людей. Еще раз, если вам нужна помощь или у вас есть какие-либо вопросы, свяжитесь с ближайшим к вам местным специалистом по HVAC.

После того, как вы пропустите провода через стены к этому наружному отверстию, подсоедините кабель питания наружного блока к кабелю выключателя. Затем подключите провод управления от наружного блока к воздухоочистителю. Для завершения подключения возьмите концы линий хладагента и подсоедините их к конденсатору.Некоторые используют конусные гайки для окончательного соединения в качестве дополнительной меры предосторожности.

Шаг 5: Покройте линии

Так же, как и эти уродливые телевизионные провода, контрольные провода и трубопроводы хладагента не являются красивым видом. Таким образом, вы можете установить пластиковое покрытие на свой сайдинг, если просвечивает более нескольких дюймов. Просто убедитесь, что все полностью закреплено, прежде чем прикреплять к стене.

Шаг 6. Завершите подключение

Перед тем, как установить крышку на внешний блок, мы должны подключить манометрический коллектор и вакуумный насос к линиям хладагента.Оба могут обнаруживать утечки, при необходимости сушить линии и обеспечивать безопасное давление внутри устройства.

Наконец, вернитесь внутрь и установите крышку на воздухоочиститель.

Стоимость установки теплового насоса

Поскольку тепловые насосы заменяют вашу текущую или действуют как новая система отопления, вентиляции и кондиционирования воздуха, их первоначальные затраты высоки. Согласно нашей смете стоимости установки теплового насоса, установка новой системы теплового насоса стоит 4888 долларов. Однако, поскольку теперь вы знаете, как установить его самостоятельно, нет необходимости тратить дополнительные средства на профессиональный труд.

Кроме того, ваши будущие расходы на HVAC, несомненно, будут ниже по сравнению с традиционными системами HVAC. Как и любые крупные инвестиции, первоначальные затраты могут быть пугающими, но со временем они должны окупиться.

Заключение

Установка теплового насоса — непростая задача, и поэтому домовладелец не часто ее выполняет. Но с помощью правильных инструментов и шагов, описанных выше, домовладельцы могут установить тепловой насос без профессионала.

Установка воздушного теплового насоса

Последнее обновление: 27.09.2019

Процесс установки тепловых насосов с воздушным источником воздуха в вашем здании будет зависеть от типа теплового насоса с воздушным источником, который вы устанавливаете, от того, будет ли ваша система включать мини-сплит или центральную блочную систему, а также от того, является ли ваша система канальной или бесканальной.

Перед установкой: понимание ваших потребностей в отоплении и охлаждении

Прежде чем вы сможете начать установку, ваш подрядчик посетит ваш дом, чтобы оценить ваши потребности в отоплении и охлаждении. Они могут выполнить «ручной расчет J», который даст им информацию о нагрузках на отопление и охлаждение для вашего дома. Руководство J также часто требуется для того, чтобы иметь право на любые государственные и местные льготы. Если вы рассматриваете систему воздуховодов, ваш подрядчик также проверит все существующие воздуховоды, чтобы убедиться в их эффективности и герметичности.

Во время визита подрядчики также зададут вопросы о вашей существующей системе отопления и целях проекта. Например, вы хотите обогревать только новую пристройку к своему дому или хотите как можно больше покрыть тепловыми насосами с воздушным источником? Это повлияет на тип системы теплового насоса с воздушным источником, который они будут устанавливать.

Установка воздушного теплового насоса за шесть шагов

Бесконтактные системы с тепловым насосом проще и быстрее установить, чем канальные. Фактический процесс установки в среднем занимает один день на внутренний блок. Системы с несколькими блоками или системы, в которых используются воздуховоды, будут иметь более длительный процесс установки. Большинство установок выполняется в шесть шагов:

Установка внутренних блоков
Создание точек доступа внутри дома
Подсоединение внешней трубы к внутреннему блоку
Установка наружного блока
Подключение электропроводки и электричества
Последние штрихи

Шаг 1: Установка внутренних блоков

Большинство установщиков начнут с настройки внутреннего блока для вашего воздушного теплового насоса.

Если вы выбрали установку без воздуховодов, подрядчик найдет свободное место на стене внутри зоны для размещения блока. Он или она установит монтажную пластину, чтобы удерживать внутренний блок, а затем прикрепит к ней внутренний блок.

Если вы выбрали систему воздуховодов, вашему установщику также потребуется доступ к вашим воздуховодам, чтобы они могли подключить внутренний блок к воздуховодам (на чердаке, в подвале или где-либо еще). Если у вас есть воздуховоды, которые будут использовать подрядчики, они также могут потратить это время на любой необходимый ремонт, чтобы максимально повысить эффективность вашей новой системы теплового насоса.Если в вашем доме нет воздуховодов, установка воздуховодов для циркуляции воздуха будет одним из первых шагов, которые они предпримут.

Шаг 2: Создайте точку доступа в стене для подключения

Между внутренним блоком или устройством обработки воздуха и наружным конденсатором должна быть точка доступа. Чтобы создать это, ваш установщик просверлит отверстие в стене для прокладки трубопроводов и линий. Это обеспечит выход для линий хладагента, электрических линий, а также линию отвода конденсата, по которой вода будет транспортироваться из внутреннего блока наружу.Установщик будет использовать кольцевую пилу на внешней стороне вашего дома, а также в комнате, где установлен внутренний блок для мини-сплит-системы. В системе воздуховодов точка доступа — это место, где в вашем доме будет располагаться комнатный кондиционер (чаще всего на чердаке или в подвале).

Шаг 3. Подсоедините трубы к внутреннему блоку

Затем к внутренним блокам подключаются трубопровод хладагента и трубопровод конденсата. Линии хладагента позволяют хладагенту циркулировать через внутренний и внешний конденсаторы.В зависимости от того, нагревают или охлаждают ваши тепловые насосы источника воздуха в данный момент, по линиям будет передаваться теплая или холодная жидкость во внутренние блоки, которая затем нагнетается как воздух в зону.

Шаг 4: Установите наружный блок

Когда внутренний блок будет готов, ваш подрядчик установит наружный блок. Для более крупных (сборных или центральных систем) установщики обычно кладут бетонную плиту на землю для удержания наружного конденсатора. Если это мини-сплит-система или воздушный тепловой насос с системой меньшего размера, его часто устанавливают сбоку от дома.Это крепление обычно поднимается над землей, особенно в более холодных местах, где установщик идеально установит систему над возможными снежными полосами.

Шаг 5: Подключите проводку и электричество

После установки внутреннего и наружного блоков ваш установщик подключит их через линию хладагента и электрические провода. Установщики либо изолируют эти линии, либо пропустят их через трубы сбоку от вашего дома, чтобы защитить проводку от элементов.Снаружи дома также будет установлена дренажная линия, чтобы отводить конденсат от устройства изнутри вашего дома.

Шаг 6: Последние штрихи

Есть несколько завершающих штрихов, которые необходимо выполнить, чтобы завершить установку системы. Один из них — прикрепить трубы по бокам вашего дома, чтобы они были в безопасности. Другой вариант — установить датчики — многие тепловые насосы с воздушным источником воздуха будут поставляться с сенсорной технологией, чтобы передавать термостату температуру в различных зонах.Многие тепловые насосы с воздушным источником также поставляются с беспроводными пультами дистанционного управления для регулировки температуры и позволяют осуществлять мониторинг и изменения с помощью подключения к Интернету на вашем компьютере, планшете или телефоне.

Рекомендации по установке теплового насоса

| Эффективность Maine

Голы

Важно заранее знать, что вы хотите получить от своего теплового насоса. Некоторые распространенные причины, по которым люди переходят на тепловые насосы, — это экономия средств, комфорт, снижение воздействия на окружающую среду, удобство и эстетика.Обязательно поделитесь своими целями с установщиком, чтобы обеспечить оптимальное расположение и установку. Также полезно обсудить, будет ли тепловой насос единственной системой отопления, основной системой или дополнительной системой.

Бюджет

Основными факторами стоимости теплового насоса являются количество установленных внутренних блоков и сложность установки. Затраты можно снизить, максимально увеличив пространство, которое каждый внутренний блок обогревает и охлаждает, а также выбирая места, к которым монтажники могут легко добраться.

Тип системы	Преимущества	Недостатки
Однозонный	Снижение эксплуатационных расходов Более эффективен, особенно на низких скоростях Лучшее осушение Если один блок выходит из строя, другие продолжают работать Каждая комната может одновременно находиться в разных режимах (например,g., кондиционер, осушение, только вентилятор, обогрев)
Многозонный	Снижение затрат на техническое обслуживание Требуется меньше открытого пространства Менее заметен	Все комнаты отапливаются или охлаждаются одновременно, даже если это нужно только одному, что может сделать некоторые комнаты неудобными.

Что касается отопления, у домовладельцев есть много вариантов. Некоторые из них лучше подходят для холодного климата, чем другие, и может быть сложно определить лучший вариант для вашего дома.Если вы ищете недорогую и эффективную систему отопления, вы можете подумать о тепловом насосе.

Если вы никогда раньше не слышали о тепловых насосах и не знаете, как они работают, это Руководство домовладельца расскажет обо всем, что вам нужно знать, включая установку теплового насоса. Узнайте, как они производят и отводят тепло, и какие типы систем тепловых насосов доступны, чтобы помочь вам выбрать вариант установки HVAC. Мы также покрываем, какие дома лучше всего подходят для систем теплового насоса и теплового насоса.

RF-18 / Shutterstock

Что такое система теплового насоса?

В печах сжигается топливо, чтобы нагреть воздух вокруг себя, который затем циркулирует по дому. В отличие от печей и котлов, тепловые насосы не выделяют тепло. Вместо этого они передают тепло от одной области к другой. Поскольку они не выделяют тепло, эти системы потребляют меньше энергии, чем печи и котлы.

Помимо отопления, тепловые насосы также используются для охлаждения домов. Они отводят тепло из дома, чтобы снизить температуру в помещении.Тепловые насосы используются как комбинированная система отопления и охлаждения или в дополнение к обычному оборудованию для обогрева и охлаждения.

Лучшие держатели тепловых насосов

Ознакомьтесь с моделями тепловых насосов и характеристиками ведущих производителей:

Калькулятор стоимости теплового насоса

Хотите узнать, сколько должен стоить новый тепловой насос? Воспользуйтесь нашим калькулятором стоимости, чтобы узнать приблизительную стоимость вашего дома.

Сколько будет стоить моя система HVAC?

Получите бесплатную онлайн-оценку для вашей системы HVAC.

Ваше письмо отправлено

Спасибо за то, что позволили HVAC.com связать вас с сертифицированным подрядчиком. В ближайшее время с вами свяжется местный специалист.

Ваша оценка HVAC.com составляет

5000–6000 долларов

Эта оценка основана на текущих данных и не является гарантированной ценой. Для получения точных цен обратитесь к местному специалисту по HVAC.

Вот несколько брендов, которые мы рекомендуем:

Trane

Компания Trane, основанная более 100 лет назад, является известным поставщиком систем отопления, вентиляции и кондиционирования воздуха.

Откройте для себя печи Trane

Lennox

Lennox специализируется на инновационных технологиях, которые повышают эффективность и минимизируют шум.

Изучите печи Lennox Начать с

* Оценка основана на текущих данных и не является гарантированной ценой. Для получения точных цен обратитесь к местному дилеру HVAC.

Типы тепловых насосов

Тепловые насосы с воздушным источником

Тепловой насос с воздушным источником поглощает тепло из наружного воздуха и передает его в ваш дом.Даже если на улице холодно, на улице все равно тепло. Перемещая тепло в помещении, система теплового насоса заставляет ваши внутренние помещения чувствовать себя теплее.

Для охлаждения вашего дома воздушные тепловые насосы забирают тепло из вашего дома. Убрав тепло, в вашем доме станет прохладнее. В оптимальных условиях системы с воздушным тепловым насосом могут снизить потребление энергии в доме на целых 40 процентов.

Геотермальные тепловые насосы

Вместо того, чтобы перемещать тепловую энергию из воздуха, геотермальные тепловые насосы используют подземное тепло в качестве источника энергии.Геотермальные системы, которые иногда называют системами тепловых насосов с грунтовым источником, используют контур заземления для отвода тепла от окружающей среды под землей. Эта система трубопроводов, заполненных жидкостью, поглощает подземное тепло и перемещает его к домашнему тепловому насосу, где оно затем передается в помещение для обогрева дома.

Геотермальные тепловые насосы также могут быть водными. Это означает, что они получают тепловую энергию от ближайшего источника воды с постоянной температурой, такого как озеро или пруд. Тепло передается в дом.

Для охлаждения дома геотермальные системы забирают тепло изнутри и передают его в землю или источник воды.Земля или вода, в зависимости от типа вашей системы, становятся приемником тепла для избыточного тепла в вашем доме. Геотермальные тепловые насосы могут снизить потребление энергии в доме на 60 процентов! Они обеспечивают отличный контроль влажности и длительный срок службы.

Факторы, которые следует учитывать перед покупкой теплового насоса

Ряд факторов, от вашего климата до существующих воздуховодов, будут влиять на то, подходит ли система теплового насоса для вашего дома. Стоимость системы теплового насоса может быстро возрасти, если ваш дом не подходит для нее, а в некоторых более холодных состояниях тепловые насосы не могут обеспечить ожидаемую эффективность.Вы можете обнаружить, что другой тип отопительной системы — лучший выбор.

Климат

Воздушные тепловые насосы эффективно работают только при температуре наружного воздуха выше нуля. Если вы живете в регионе, где температура опускается ниже 32 градусов, вам не следует выбирать тепловой насос в качестве единственного источника тепла.

В районах, где температура достигает нуля, воздушные тепловые насосы являются хорошими системами первичного отопления. Вам необходимо установить резервную систему, например, газовую печь, которая может работать, когда температура достигает нуля.Ваш специалист по отоплению может установить элементы управления, которые автоматически отключают тепловой насос, если температура достигает или опускается ниже нуля. Система управления вызовет включение печи, эффективно обогревая дом в этих условиях.

Геотермальные тепловые насосы — еще одна альтернатива в районах с морозными зимами. Несмотря на морозный воздух, температура под землей остается постоянной — около 55 градусов. Этого тепла более чем достаточно, чтобы согреть ваш дом по желанию.

В регионах с мягкими зимами воздушные тепловые насосы являются идеальным вариантом для обеспечения необходимого отопления.В зависимости от специфики вашего климата, вам может не понадобиться резервная система отопления.

Воздуховоды

Если вы переключитесь на воздушный или геотермальный тепловой насос от традиционной системы воздушного отопления и охлаждения, вы, вероятно, сможете повторно использовать существующие воздуховоды вашего дома, если они в хорошем состоянии. Если в вашем доме не установлены воздуховоды, дополнительные расходы на установку воздуховодов могут сделать традиционные системы тепловых насосов слишком дорогими.

Бесканальная мини-сплит-система теплового насоса позволяет использовать тепловой насос в домах без воздуховодов. Отдельные внутренние блоки, установленные на стенах или потолке, подключаются к наружному конденсатору. Домовладельцы получают выгоду от предложения тепловых насосов экономии, а также от встроенного в систему зонированного контроля комфорта.

Линии природного газа

Если ваш дом не подключен к существующим линиям природного газа, установка новой печи может потребовать установки газовых линий. Это может значительно увеличить стоимость печи по сравнению с затратами на тепловой насос и может означать, что тепловой насос является лучшим вариантом.

Стоимость теплового насоса

Существует несколько типов тепловых насосов.Цены на тепловой насос варьируются от одного типа системы к другому. Окончательная стоимость теплового насоса зависит от:

Стоимость единицы теплового насоса
Затраты на рабочую силу
Дополнительные компоненты, необходимые для системы

Ниже вы найдете разбивку затрат, связанных с установкой нового теплового насоса для отопления и отопления. система охлаждения.

Стоимость теплового насоса по типу оборудования

Стоимость теплового насоса зависит от многих факторов. Тип теплового насоса, его мощность и другие элементы влияют на стоимость агрегата.Ниже мы обсудим общую стоимость теплового насоса и элементы, которые учитываются.

Канальные тепловые насосы

Канальные системы отопления и охлаждения с тепловыми насосами действуют во многом как традиционные системы центрального отопления и охлаждения. Блок теплового насоса находится на открытом воздухе, а внутренний фанкойл перемещает кондиционированный воздух в жилые помещения через систему воздуховодов. Канальная система с тепловым насосом может быть наиболее доступной, если в вашем доме или здании есть существующая система каналов, которая находится в хорошем состоянии. Использование существующих воздуховодов устранит необходимость в установке новой дорогой системы воздуховодов, которая может стоить тысячи.

Стоимость приобретения канального теплового насоса и его установки составляет в среднем 5600 долларов, но эта стоимость может превышать 10000 долларов в зависимости от марки, энергоэффективности, гарантии на работу и других характеристик.

Бесканальные тепловые насосы

В домах или зданиях, где нет канальных систем, можно использовать бесканальные тепловые насосы. Эти системы, иногда называемые бесканальными мини-разветвителями, включают в себя внешний конденсатор / компрессор и один или несколько внутренних кондиционеров.

Бесконтактные мини-сплит-системы с тепловым насосом обычно стоят от 1500 до 2000 долларов за тонну холодопроизводительности только для оборудования, не включая установку.Стоимость установки бесканальных мини-сплит-систем с тепловым насосом составляет в среднем от 4000 до 5000 долларов. Это примерно на 30 процентов больше, чем у систем центрального отопления и кондиционирования воздуха без системы воздуховодов.

Геотермальные тепловые насосы

Геотермальные тепловые насосы намного дороже, чем другие типы тепловых насосов при установке всей системы. Геотермальные системы требуют подземных контуров заземления, чтобы использовать естественную энергию Земли. Для установки одного из них потребовались земляные работы, прокладка трубопроводов на сотни метров, закопание петли и многое другое. Этот процесс довольно дорогостоящий. Установка нового геотермального теплового насоса для работы с существующим контуром заземления намного дешевле.

Стоимость теплового насоса для самого геотермального теплового насоса колеблется от 1500 до 13000 долларов в зависимости от модели, не включая установку. В зависимости от размера, необходимого для обогрева и охлаждения вашего дома или офиса, установка может стоить 10 000 долларов и более.

Используя приведенную выше информацию в качестве руководства по ценообразованию теплового насоса, вы можете с уверенностью купить новую систему теплового насоса, а также обратиться к установщику HVAC в вашем районе, который выполнит эту работу.Могут быть переменные, не упомянутые выше, которые необходимы для завершения вашего проекта. Работайте с профессионалом в области отопления и охлаждения, которому вы доверяете, и убедитесь, что вы получаете лучшую цену при качественном исполнении.

Часто задаваемые вопросы

Сколько стоит тепловой насос?

Цена будет зависеть от размера вашего дома и мощности теплового насоса. Цены могут варьироваться от 700 долларов за бесканальные мини-сплит-системы до 13 000 долларов за геотермальную систему с тепловым насосом, не включая установку.

Сколько стоит установка теплового насоса?

Стоимость установки теплового насоса также зависит от размера агрегата и от того, является ли он однокомнатной или общедомовой системой. Однокомнатная система воздух-воздух может стоить всего 500 долларов, включая установку. С другой стороны, единицы для всего дома варьируются по цене от 2500 до 7500 долларов, включая установку. Для установки геотермальных тепловых насосов обычно требуются земляные работы, что увеличивает стоимость на несколько тысяч долларов.

Сколько стоит эксплуатация теплового насоса?

Тип теплового насоса, который вы выбираете, климат, в котором вы живете, и температура, которую вы устанавливаете дома, повлияют на стоимость эксплуатации теплового насоса. Высокоэффективная модель может сэкономить от 30% до 40% на счетах за электроэнергию.

Руководство по затратам на воздушные тепловые насосы на 2020 год — местные цены

Что такое воздушный тепловой насос?

Воздушный тепловой насос — это высокоэффективная система отопления и кондиционирования воздуха, которая может доставлять от одного до трех раз больше тепла, чем потребляемая ими электроэнергия.Их эффективность проистекает из их способности перемещать или передавать тепло из воздуха по сравнению с традиционными системами, которые должны преобразовывать его из источника топлива.

До недавнего времени тепловые насосы с воздушным источником тепла использовались в основном в южных регионах США из-за домов с мягким климатом, не нуждающихся в огромных отопительных мощностях. Однако достижения в технологии позволили тепловым насосам предложить жизнеспособную альтернативу обогреву помещений в более холодных регионах страны по сравнению с электрическими системами отопления или системами отопления с использованием газовых и масляных печей. Тепловой насос с воздушным источником может работать сам по себе или при установке газовой печи. Поскольку система теплового насоса с воздушным тепловым насосом принимает на себя часть тепловой нагрузки, резервная печь работает реже, что увеличивает общую эффективность вашего дома и снижает потребление энергии и затраты.

При принятии решения об установке теплового насоса с воздушным источником у вас есть два варианта. Если у вас есть воздуховоды в стенах и на чердаке, вы можете легко заменить существующую систему отопления, вентиляции и кондиционирования воздуха на центральный воздуховодный тепловой насос.

Если вам необходимо установить воздуховоды и вентиляционные отверстия в вашем доме, возможно, более доступным будет установка бесканальной мини-сплит-системы с тепловым насосом. Бесканальный тепловой насос не нуждается в том, чтобы в вашем доме были воздуховоды или вентиляционные отверстия для обогрева или охлаждения дома. Однако вам придется спланировать определенные зоны и приобрести тепловой насос, который сможет удовлетворить ваши потребности в охлаждении и обогреве. Тепловые насосы с воздушным источником намного более доступны по цене, чем установка геотермального теплового насоса.

Найдите местных профессионалов

Тепловые насосы с центральным канальным источником воздуха

Тепловой насос с канальным воздуховодом включает в себя контур воздуховодов и вентиляционных отверстий, которые обеспечивают циркуляцию и транспортировку кондиционированного воздуха по всей конструкции и обратно в систему.Канальные системы чаще всего используются в новом строительстве или при замене устаревшего оборудования в домах, в которых уже есть система воздуховодов.

Бесконтактные миниатюрные тепловые насосы с разделенным воздушным источником

Бестоковые мини-сплит-системы с тепловыми насосами обладают широкой универсальностью, поскольку не требуют наличия воздуховодов. Простое трехдюймовое отверстие, просверленное во внешней стене, — единственная необходимая модификация дома. Отверстие необходимо для обеспечения доступа к медным всасывающим линиям, дренажной линии и проводке между двумя компонентами.Бесканальные системы идеальны для пристройки помещений и гаражей, где может потребоваться отдельная система отопления или охлаждения. Они также предлагают удобный способ увеличить или дополнить существующие системы отопления и охлаждения в тех частях вашего дома, которых может не хватать.

Затраты на монтаж теплового насоса

Что касается затрат на рабочую силу, вы можете ожидать, что большинство установщиков тепловых насосов будут взимать от 68 до 150 долларов в час. Это во многом будет зависеть от количества подрядчиков, необходимых для выполнения работы, и конкурентоспособных местных тарифов на услуги по установке, которые являются общими для подрядчиков HVAC в вашем регионе.Ожидайте, что в среднем установка теплового насоса для новой системы с воздуховодом займет до 20 часов. Установка может занять гораздо меньше времени, если вы просто заменяете систему теплового насоса или ремонтируете имеющуюся.

Комфорт и энергоэффективность — самые большие преимущества новой системы воздушного теплового насоса. Но если ваш тепловой насос установлен неправильно или имеет неподходящий размер, вы не получите ни одного из этих преимуществ.

Если вы не строитель или не специалист по ремонту, стоит нанять установщика бесканального кондиционера, у которого в запасе есть нужные инструменты.Подрядчик должен уложить бетон для наружного блока, вырезать отверстие во внешней стене, проложить электрические линии для кабелепровода и выполнить другие задачи по мере необходимости, например, избавиться от некоторых компонентов вашей текущей системы. Будьте готовы заплатить от 1300 до 2000 долларов.

Несмотря на то, что у вас может возникнуть соблазн согласиться на лучшую цену за установку теплового насоса независимо от конкретного опыта, помните, что бесканальные системы отопления и охлаждения по-прежнему являются нишевым рынком в США. Возможно, вам придется немного поохотиться за подходящим подрядчиком, поэтому не соглашайтесь на кого-то, кто не уверен, что он сделает хорошую работу только потому, что он предлагает лучшую цену.

Воздушный тепловой насос какого размера мне нужен?

В зависимости от размера вашего дома или комнат, которые вам нужно охлаждать и обогревать, вам может потребоваться установка теплового насоса с воздушным источником, способного эффективно поддерживать температуру в вашем доме. Для площади 400 квадратных футов, которую необходимо охладить или обогреть, вам понадобится тепловой насос с воздушным источником, способный производить 9000 БТЕ. Вы можете увидеть нашу полную таблицу размеров комнаты и необходимых возможностей BTU ниже:

Требуемый размер теплового насоса без воздуховода

Требуемый размер теплового насоса без воздуховода
Требуется БТЕ с тепловым насосом без воздуховода	Кв.
6000 БТЕ	От 150 до 250 н.ф.
7000 БТЕ	от 250 до 300 н.ф.
8000 БТЕ	От 300 до 350 н. ф.
9000 БТЕ	от 350 до 400 н.ф.
10 000 БТЕ	От 400 до 450 SF.
12000 БТЕ	от 450 до 550 н.ф.
14000 БТЕ	550–700 SF.
18000 БТЕ	От 700 до 1000 SF.
21000 БТЕ	От 1000 до 1200 нв.
23000 БТЕ	От 1200 до 1400 нв.
24,000 БТЕ	1,500 SF. +

Одно- и многозонные тепловые насосы с воздушным источником

Здесь можно найти простое объяснение, описывающее кондиционер с несколькими сплит-системами и систему с одной сплит-зоной. В однозонных системах используются один внешний конденсаторный агрегат и один внутренний испарительный агрегат, который называется напором.Эти системы с воздушным тепловым насосом идеально подходят для отдельных применений, например, пристройки помещений, гаражей или небольших мастерских.

Мультизональные системы — это системы, способные поддерживать несколько внутренних блоков обработки воздуха с одним конденсаторным блоком теплового насоса снаружи. Эти системы устанавливаются в домах, чтобы обеспечить универсальность отопления и охлаждения. Многозонная система позволяет пользователю охлаждать определенные области своего дома с помощью разных температур в каждой комнате или зоне вместо того, чтобы все домашнее пространство было одинаковой.Это может снизить потребление энергии и привести к значительной экономии ваших ежемесячных счетов за коммунальные услуги.

Как работает тепловой насос?

В традиционных системах кондиционирования воздуха используются электрические резистивные нагревательные элементы. Это не относится к системам тепловых насосов с воздушным источником тепла, в которых для производства тепла используются гораздо более энергоэффективные средства. Когда температура падает, запрограммированный термостат вызывает систему, чтобы произвести тепло. Система включается, и жидкий хладагент начинает проходить через змеевики конденсации, поглощая тепло из внешнего воздуха.Затем хладагент превращается или испаряется в газ. Даже в холодные зимние месяцы можно получать тепло из наружного воздуха. Как только газ проходит через систему и возвращается во внутренний змеевик испарителя, тепло выделяется, и газ снова превращается в жидкий хладагент и возвращается в конденсаторный змеевик, где весь процесс начинается заново.

В системе используется вентилятор и нагнетатель для распределения кондиционированного воздуха по дому. По мере того, как свежий воздух втягивается обратно в систему через возвратное отверстие, он проходит через змеевик испарителя, где снова нагревается.Процесс повторяется непрерывно, пока не будет достигнут желаемый уровень комфорта.

Система теплового насоса также может охлаждаться за счет использования реверсивного клапана, который изменяет направление потока хладагента. Реверсивный клапан также используется для размораживания змеевиков конденсатора в зимние месяцы, когда это необходимо.

Что нужно знать перед установкой теплового насоса

Размещайте компрессорно-конденсаторный агрегат вдали от мест вокруг вашего дома, таких как окна спальни и патио, где его работа может создавать шум и создавать проблемы.Помните, что при размещении компрессорно-конденсаторного агрегата он должен находиться в защищенном месте вдали от сильных ветров, которые могут отрицательно повлиять на цикл размораживания. Нанимайте только лицензированных и застрахованных подрядчиков с воздушным тепловым насосом для установки вашей системы. Запросите рекомендации и свяжитесь с Better Business Bureau, чтобы узнать о любых жалобах. Найдите ближайших к вам установщиков тепловых насосов и прочитайте последние отзывы домовладельцев, чтобы нанять лучшего подрядчика в вашем районе.

Пояснения к тепловым насосам с воздушным источником

В 2013 году Фонд энергосбережения (EST) сообщил, что большинство установок ASHP не работают так, как ожидалось.

С тех пор многое изменилось?

Дэвид Хилтон, из отдела теплоснабжения и энергетики: В отчете EST рассматривается коэффициент производительности системы с учетом тепловых потерь всего дома — он измерялся не только на входе и выходе самого теплового насоса.

Таким образом, одним из ключевых выводов является то, что мы всегда должны сравнивать подобное с подобным, когда мы смотрим на такие вещи, как сезонный коэффициент производительности (SCOP).

Другой важный вывод касается качества монтажа.В то время ASHP часто устанавливались как котлы, а не с учетом уникальных критериев эффективности технологии.

Мы немного продвинулись вперед, и теперь стало больше монтажников с определенным опытом работы с тепловыми насосами.

Почему некоторые поставщики по-прежнему указывают COP (коэффициент полезного действия), а не SCOP. Разве последнее не лучше отражает эффективность устройства?

Дэвид Хилтон: Поставщики будут работать с данными, которые им предоставляют производители. Для потребителя важно убедиться, что вы сравниваете одни и те же факторы производительности при рассмотрении разных моделей.

И помните, что хотя SCOP более подробный, это все же эталонный тест, разработанный в контролируемых условиях, а не реальный сценарий.

Эндрю Маклаучлан: Если вы покупаете автомобиль, вам говорят, что его максимальная скорость показывает максимальную производительность. Но вы также смотрите на мили на галлон, чтобы получить представление о том, как он будет работать в реальном мире.

Мы указываем как COP, так и SCOP в наших технических паспортах, чтобы у клиентов была вся информация, необходимая для принятия обоснованного решения.

Одно из критических замечаний в отношении тепловых насосов с воздушным источником воздуха заключалось в том, что они шумные. Было ли что-нибудь сделано для улучшения этого?

Дэвид Хилл, из Carbon Legacy: Если вы вернетесь на 10 лет назад, вам пришлось бы разместить ASHP вокруг задней части гаража — они были настолько шумными, что вы бы не хотели, чтобы они были где-то рядом с домом.

Хорошие производители очень внимательно подошли к этому аспекту, представив продуманную технологию вентиляторов с новыми формами и лопастями. Они также сосредоточились на том, как воздух втягивается в установку и как выходит обратно.

Важно точно проверить, какие заявления делаются: это рейтинг 45 дБА для работы на полной мощности, или он достигает 60 дБА?

Первый — примерно на уровне стиральной машины или громкого холодильника, но в диапазоне 50-60 дБА он будет намного шумнее.

Установщик, одобренный MCS, должен дать вам расчет, чтобы показать, как ваше устройство работает — если они этого не предоставляют, это немного тревожный сигнал.

Внешний блок теплового насоса воздух-вода Worcester’s Greensource

Было ли когда-нибудь хорошей идеей установить тепловой насос с воздушным источником воздуха на старый котловой радиатор и систему трубопроводов?

Фил Бирчено: Это зависит от рабочей температуры системы.

Старые эмиттеры предназначены для работы с обычным оборудованием (например, бойлером), который работает при более высокой температуре подачи. Подключение их к тепловому насосу уменьшит их дельту T (разницу между температурой в помещении и температурой воды в системе центрального отопления).

Следовательно, производимого тепла может быть недостаточно для обогрева всего дома. Поэтому, если вы подключаете ASHP к старым трубопроводам и радиаторам, потребуется дополнительный источник энергии.

Самый эффективный подход — это установка современной эмиттерной системы, такой как теплый пол или радиаторы, предназначенные для работы при более низкой температуре подачи.

Какое влияние оказывает теплоноситель на устойчивость ASHP?

Дэвид Хилтон: Поскольку внутри теплового насоса очень много разных металлов и это система с замкнутым контуром, перекачивающая жидкость обычно включает в себя некоторые антикоррозионные компоненты.

Доступны экологические версии на овощной основе, но, на мой взгляд, лучше использовать решение, которое защитит систему и придаст ей долговечность, что является важной частью устойчивости. Некоторые жидкости для переноса содержат гликоль и подобные продукты, которые могут быть потенциальными загрязнителями.

Агентство по охране окружающей среды не будет поощрять их утечку. Однако существуют промежуточные растворы, которые разлагаются биологически и по-прежнему содержат необходимые антикоррозионные элементы.

Ваш установщик должен указать вариант, совместимый с инструкциями производителя и правилами местного агентства по охране окружающей среды.

Насколько подробно установщики дают домовладельцам рекомендации по обеспечению максимальной производительности теплового насоса?

Phil Birchenough: После установки инженер должен провести полную передачу и посоветовать домовладельцу, как максимально использовать его систему.

Они разработают установку, обеспечивающую максимальную эффективность и производительность в соответствии с требованиями этого объекта, и должны показать вам, какие настройки лучше всего подходят для ваших нужд.

Обычно они адаптируют его к вашим предпочтениям и подробно описывают, как вы можете изменить рабочие параметры. В идеале они также должны дать вам несколько основных советов по устранению неполадок.

Подробнее: Как объединить возобновляемые источники энергии

Можно ли использовать тепловой насос для подачи горячей воды — разве необходимая более высокая температура не снижает COP?

Дэвид Хилл: Различные модели предлагают разные уровни эффективности для подачи горячей воды (ГВС).

Первым делом необходимо подключить прибор к специальному баллону, работающему при низкой температуре подачи. Он оснащен теплообменником большего размера, чем обычно, для передачи энергии от ASHP (максимальная температура на выходе 55 ° C) для нагрева воды в баке до 50 ° C. Некоторые установщики могут подключить ASHP к вашему существующему баллону, что почти наверняка не сработает.

Новому, хорошо изолированному дому может потребоваться около 20 000 кВт / ч тепла в год для отопления помещений, но только 3 000 для ГВС. Так что это небольшая часть вашего общего использования.

Для обеспечения этой горячей воды прибор будет работать при максимальной температуре только около двух часов в день. Он автоматизирован, поэтому датчик следит за резервуаром в течение всего дня и повышает температуру, если она опускается ниже 45 ° C, прежде чем переключиться обратно на только обогрев помещения.

Высококачественные версии будут оснащены двумя датчиками в баке. Это важно, так как снижает риск перегрева цилиндра и потери энергии.

Сейчас много говорят о гибридных системах отопления, сочетающих котлы с АСХЭ — это признание того, что тепловые насосы сами по себе не работают?

Дэвид Хилтон: Нет, потому что гибридные системы предназначены для больших или труднопроходимых жилищ.

Например, у вас может быть каменный сарай, где ASHP будет достаточно нагревать его до тех пор, пока внешняя температура не упадет до 5 ° C.

Каждый раз, когда он опускается ниже этого уровня, который может быть только 10 или 20 дней в году, срабатывает котел. Итак, мы используем технологию возобновляемых источников энергии, чтобы, например, сократить потребление нефти или сжиженного нефтяного газа.

Есть также некоторые ASHP, предназначенные для работы при несколько более низких температурах. В этом случае у вас может быть гибридная установка, в которой тепловой насос будет заботиться об обогреве помещения, а бойлер обеспечивает подачу горячей воды.

Робин Аддерли: Гибридные системы нашли свое место. Однако в достаточно хорошо изолированном новом жилом доме одна только установка ASHP должна обеспечивать все потребности в отоплении помещения и горячей воде.

В случае модернизации систем, возможно, в более старых объектах, которые имеют более высокие тепловые потери, объединение насоса с дополнительным источником тепла может стать более привлекательным с точки зрения капитальных затрат.

Установка, обслуживание, ремонт и замена теплового насоса в компании Short Pump & Richmond, VA

Холодная зима и жаркое влажное лето в Ричмонде делают жизненно важным наличие функциональной системы HVAC. Системы с тепловым насосом могут стать отличным решением для круглогодичных нужд домовладельцев в HVAC, обеспечивая энергоэффективность и оптимальный комфорт!

Когда приходит время установить, обслуживать, отремонтировать или заменить систему теплового насоса в вашем доме, вам нужен профессионал, который сможет выполнить работу эффективно и надлежащим образом с минимальными неудобствами для вас, вашей семьи и вашего дома. Вам нужен проверенный специалист по HVAC в компании Short Pump Heating & Air.

Short Pump Heating & Air — ваш эксперт по тепловым насосам Richmond.Мы установили тысячи систем тепловых насосов в районе Ричмонда и специализируемся на обслуживании, ремонте и замене всех типов систем тепловых насосов.

Вам нужны услуги по установке, ремонту, техническому обслуживанию или замене теплового насоса в районе Шорт-Насос или Ричмонде, штат Вирджиния?

Звоните (804) 364-9040 или , свяжитесь с нами онлайн , чтобы получить первоклассные услуги по обслуживанию тепловых насосов и отличные результаты. В компании Short Pump Heating & Air наши клиенты значат для нас весь мир!

Мы также здесь, чтобы помочь, если у вас когда-нибудь возникнет авария с тепловым насосом или системой HVAC — просто свяжитесь с нами для быстрого обслуживания!

БЕСПЛАТНАЯ оценка новой системы теплового насоса!

Установка и замена теплового насоса в Ричмонде, штат Вирджиния

Установка нового теплового насоса в Ричмонде может эффективно и надежно удовлетворить потребности вашего дома в отоплении и охлаждении от сезона к сезону.Компания Short Pump Heating & Air имеет большой опыт установки всех типов тепловых насосов. Мы используем максимальную осторожность и точность, и в наш процесс установки входит:

Рекомендуем лучшие варианты для установки системы в доме
Удаление старых тепловых насосов (для услуг по замене тепловых насосов)
Консультации экспертов относительно лучшей системы, отвечающей вашим потребностям
Установка всех компонентов и сопутствующего оборудования, от конденсатора и кондиционера до воздуховодов, термостатов, систем зонирования и т. Д.
Тщательное тестирование производительности системы, чтобы убедиться, что она работает безупречно.

Чтобы заказать установку или замену теплового насоса, просто свяжитесь с нами онлайн или позвоните нам по телефону (804) 364-9040.

Ремонт тепловых насосов в Ричмонде, Вирджиния

Как и любая другая основная домашняя система, тепловые насосы могут нуждаться в ремонте по мере их старения и нормального износа. Когда бы ни пришло время отремонтировать систему теплового насоса, вы можете рассчитывать на специалистов по тепловым насосам в Short Pump Heating & Air для быстрого и надежного обслуживания!

Мы можем эффективно диагностировать причину проблемы и внести необходимые исправления, чтобы ваша система снова работала должным образом. Некоторые из различных проблем теплового насоса, которые мы умеем устранять, включают:

Проблемы при запуске
Проблемы с двигателем нагнетателя, воздушным потоком и вентилятором
Утечка воды и хладагента
Засорение канализации
Неисправности компрессора и реле
Неисправные термостаты
И многое другое!

Нужен ремонт теплового насоса как можно скорее? Звоните (804) 364-9040 или , свяжитесь с нами онлайн !

Техническое обслуживание теплового насоса в коротком насосе

Правильное обслуживание вашей системы теплового насоса имеет решающее значение для обеспечения того, чтобы она всегда работала должным образом, и чтобы вы с меньшей вероятностью столкнулись с неожиданным отказом системы. Обычно мы рекомендуем проходить техническое обслуживание не реже одного раза в год.

В Short Pump Heating & Air мы предоставляем услуги по тщательному техническому обслуживанию тепловых насосов, например:

Очистка дренажа, конденсатора, воздухоочистителя и испарителя
Проверить уровень хладагента в системе
Замена фильтра и ремня нагнетателя
Проверка воздушного потока и состояния системы воздуховодов
Проверка электропроводки и электрических соединений
Проверка термостата на исправность
И многое другое!

Свяжитесь с нами , чтобы запланировать техническое обслуживание теплового насоса сегодня!

Для улучшенного обслуживания тепловых насосов в Ричмонде и его окрестностях, Вирджиния, область, контакт Короткий насос Отопление и воздух

В Short Pump Heating & Air мы специализируемся на установке новых систем отопления, вентиляции и кондиционирования воздуха. Мы предлагаем услуги HVAC высочайшего качества, и обеспечение высокого уровня обслуживания клиентов является нашим главным приоритетом. Наша команда экспертов по HVAC полностью обучена и обладает обширными знаниями обо всех типах систем отопления, кондиционирования воздуха и качественного воздуха в помещениях. Мы знаем, как сделать так, чтобы в вашем доме было комфортно круглый год.

Позвоните (804) 362-8258 или , свяжитесь с нами онлайн , чтобы получить первоклассное обслуживание и отличные результаты.

Мы приглашаем вас продолжить чтение, чтобы получить полезные ответы на часто задаваемые вопросы о тепловых насосах.И посмотрите наши звездные обзоры , чтобы понять, почему мы являемся выбором номер один для обслуживания HVAC в областях Short Pump и Richmond, VA, и вокруг них!

Heat Pump Часто задаваемые вопросы

Что такое тепловой насос и как он работает?

Вам было интересно узнать, в чем разница между тепловым насосом и кондиционером? Они полагаются на одну и ту же технологию. Они также выглядят почти одинаково рядом. Они оба используют хладагенты для обогрева или охлаждения дома.Они работают так же, но тепловой насос может изменить цикл кондиционирования воздуха. Это реверсирование позволяет тепловому насосу доставлять теплый воздух в дом.

Какие плюсы и минусы тепловых насосов?

Системы тепловых насосов широко распространены в Ричмонде, штат Вирджиния. В более мягком зимнем климате тепловые насосы являются наиболее эффективным вариантом отопления. Они очень дешевы в эксплуатации при температуре выше 35-40 градусов. Обратной стороной тепловых насосов является их работа в очень холодную погоду.Они полагаются на электрический резервный нагреватель, который помогает обогреваться при очень низких температурах. Этот дополнительный нагреватель потребляет много энергии при включении, что увеличивает счет за электроэнергию. Тепловые насосы — отличный источник тепла в климате Ричмонда.

Как долго служат тепловые насосы?

Срок службы теплового насоса обычно равен сроку службы центрального кондиционера. Если вы покупаете качественный продукт у качественного подрядчика, вы должны рассчитывать на 10-15 лет работы вашей системы теплового насоса. Большинство гарантий сегодня распространяется на детали сроком на 10 лет.

Профилактическое и своевременное обслуживание может помочь продлить срок службы вашего теплового насоса. Если вашему тепловому насосу более 10 лет и у него серьезные проблемы, возможно, пришло время заменить вашу систему. Если вы не уверены, нуждается ли ваша система в ремонте или полной замене, мы можем помочь вам и дать совет эксперта!

Сколько стоит тепловой насос?

Стоимость большинства бытовых тепловых насосов варьируется от 5000 до 7000 долларов, хотя некоторые модели могут быть доступны по цене от 4000 долларов, а варианты высшего класса могут стоить до 14000 долларов.Разницу в цене могут определять многие факторы, в том числе размер системы, ее эффективность и доступные функции обеспечения комфорта.

Если вам нужна новая система теплового насоса и несколько вариантов гибкого финансирования , мы вам поможем!

Сколько времени нужно для установки теплового насоса?

Большинство установок и замен тепловых насосов можно выполнить за один день. Более 90% замен тепловых насосов выполняются за один день.Если мы устанавливаем тепловой насос и новые воздуховоды, это может занять два-три дня.

В Short Pump Heating & Air наши квалифицированные установщики всегда усердно и умно работают, чтобы правильно и быстро установить вашу систему теплового насоса.

Насколько энергоэффективны тепловые насосы?

Тепловые насосы — самый эффективный способ обогрева дома в более мягкую зимнюю погоду. Минимальный КПД современных тепловых насосов составляет 14 SEER. Большинство старых систем, которые мы заменяем, имеют от 8 до 12 SEER.Во многих случаях даже минимальный стандарт обычно является хорошим улучшением для домовладельцев с более старыми, менее эффективными системами.

Для тех, кто ищет более высокую эффективность, мы устанавливаем много систем 15-20 SEER. Некоторые бесканальные тепловые насосы невероятно эффективны, достигая 42 SEER.

Что такое бесканальные тепловые насосы?

Популярность бесканальных тепловых насосов растет. Эти системы, также известные как мини-сплит, не используют воздуховоды для распределения воздуха в доме. В бесканальных системах, как правило, на стене устанавливается блок, по которому воздух поступает в ваш дом.Они очень производительные и тихие.

В Short Pump Heating & Air мы устанавливаем бесканальные системы Mitsubishi и бесканальные системы Carrier, установив многочисленные системы в бесчисленных уникальных приложениях.

Что такое гибридная система с тепловым насосом?

Большинство тепловых насосов работают в паре с электрическим устройством обработки воздуха и электронагревателем. Это традиционная установка, при которой вся система электрическая.

Тепловые насосы также можно комбинировать с газовой печью, которая используется в качестве «обработчика воздуха».«Это наиболее эффективный вариант отопления. Тепловой насос будет обеспечивать тепло в более мягкую погоду, а газовая печь активируется, когда температура на улице падает. Это дает системе гибкость для работы с наиболее эффективным вариантом в любой момент времени в зависимости от температуры наружного воздуха.

Предлагаете ли вы услуги по ремонту тепловых насосов?

Да, мы регулярно ремонтируем тепловые насосы всех марок и моделей. Мы обслуживаем и ремонтируем очень старые системы и обучаем новым технологиям.Наши специалисты имеют опыт диагностики и ремонта неисправных тепловых насосов. Мы можем эффективно диагностировать проблемы с вашей системой и предложить варианты ремонта с указанием всех цен заранее. Если ваш тепловой насос не подлежит ремонту, мы будем готовы обсудить варианты замены.

Что мне нужно знать о техническом обслуживании теплового насоса?

Очень важно поддерживать систему теплового насоса в рабочем состоянии. Тепловые насосы следует регулярно чистить и проверять. Вот почему мы предлагаем нашим клиентам отличный план профилактического обслуживания.

Обслуживание теплового насоса дает много преимуществ. Он может повысить эффективность вашей системы и продлить срок ее службы. Регулярное обслуживание также может помочь предотвратить поломки и другие дорогостоящие проблемы.

Чтобы узнать больше о наших вариантах планов обслуживания и ценах на экономичное обслуживание, просто позвоните по телефону (804) 362-8258 или , свяжитесь с нами онлайн!

Каковы лучшие бренды тепловых насосов?

Мы большие поклонники тепловых насосов Carrier по ряду причин.Мы также устанавливаем оборудование нескольких других марок и обслуживаем все марки. Мы обнаружили, что большинство известных брендов имеют системы качества. Надежность каждой марки в основном зависит от качества установки и от того, получает ли система необходимое текущее обслуживание.

БЕСПЛАТНАЯ оценка новой системы теплового насоса!

Как установить насос на отопление: Установка циркуляционного насоса своими руками: инструкция, подключение, фото работ

Как установить циркуляционный насос отопления

Оглавление

Причины установки циркуляционного насоса

Устройство и принцип работы циркуляционного насоса

Типы циркуляционных насосов

Как выбрать циркуляционный насос отопления

Расчет расхода циркуляционного насоса для отопления

Схемы установки циркуляционных насосов

Установка циркуляционного насоса – этапы и важные нюансы монтажа

Причины поломки циркуляционных насосов отопления

Установка циркуляционного насоса в системе отопления

Установка циркуляционного насоса для газового котла

Как правильно расположить насос отопления

Выбор места для установки циркуляционного насоса: возможные ошибки

Особенности монтажа циркуляционного насоса в системе с твердотопливным котлом

Установка насоса в систему отопления: правила и хитрости

Установка циркуляционного насоса системы отопления в Ростове-на-Дону

Этапы установки и монтажа циркуляционного насоса в систему отопления

5 вещей, на которые стоит обратить внимание при установке циркуляционного насоса отопления

Из чего складывается цена на установку насоса?

Заказать установку и монтаж насоса системы отопления в Ростове-на-Дону

Консультация по установке насосов от Компании «Приз»

Установка и монтаж циркуляционного насоса!

Установка циркуляционного насоса поэтапно

Установка циркуляционного насоса

Монтаж насосов для водяных систем отопления

Установка циркуляционного насоса Grundfos

Как установить тепловой насос

Установка теплового насоса своими руками

Как работают тепловые насосы

Инструменты, необходимые для установки теплового насоса

Установка теплового насоса

Шаг 1: Установите конденсатор

Шаг 2: Добавьте крепление для кондиционера

Шаг 3: Установите кондиционер

Шаг 4. Подсоедините воздухообрабатывающий агрегат к конденсатору

Шаг 5: Покройте линии

Шаг 6. Завершите подключение

Стоимость установки теплового насоса

Заключение

Установка воздушного теплового насоса

Перед установкой: понимание ваших потребностей в отоплении и охлаждении

Установка воздушного теплового насоса за шесть шагов

Шаг 1: Установка внутренних блоков

Шаг 2: Создайте точку доступа в стене для подключения

Шаг 3. Подсоедините трубы к внутреннему блоку

Шаг 4: Установите наружный блок

Шаг 5: Подключите проводку и электричество

Шаг 6: Последние штрихи

| Эффективность Maine

Голы

Бюджет

Рекомендации

Расположение внутреннего блока

Типы внутренних блоков

Расположение наружного блока

Рекомендации по наружному блоку

Прочие соображения

Полезные звенья для бесканального теплового насоса

Тепловые насосы 2020 | Сравните цены, модели и бренды

Содержание

Что такое система теплового насоса?

Лучшие держатели тепловых насосов

Калькулятор стоимости теплового насоса

Сколько будет стоить моя система HVAC?

Ваше письмо отправлено

Ваша оценка HVAC.com составляет

Типы тепловых насосов

Тепловые насосы с воздушным источником

Геотермальные тепловые насосы

Факторы, которые следует учитывать перед покупкой теплового насоса

Климат

Воздуховоды

Линии природного газа

Стоимость теплового насоса

Стоимость теплового насоса по типу оборудования

Канальные тепловые насосы

Бесканальные тепловые насосы

Геотермальные тепловые насосы
