Трубы полипропиленовые для отопления со стекловолокном: Полипропиленовые трубы, армированные стекловолокном и их применение для систем отопления

лучший вариант для надежной системы отопления

Трубы полипропиленовые армированные на сегодняшний день считаются лучшим материалом для систем отопления. Современный рынок предлагает для отопления трубы полипропиленовые армированные стекловолокном, алюминиевой фольгой и перфорированным алюминием.

Трубы полипропиленовые армированные как одна из разновидностей полимерных трубных изделий были созданы специально для отопления и горячего водоснабжения. Производители в борьбе за потребителя постоянно усовершенствуют пластиковый материал, создают различные модификации для разных областей применения, условий эксплуатации. Однако не каждый пластиковый материал обладает необходимыми качествами, чтобы применять его для отопления. Так, полиэтилен годится только для автономного низкотемпературного (до +60 °C) отопления: за этой чертой его прочность снижается, высокое давление он не выдерживает. По сравнению с ним пвх обладает большей жесткостью и химической стойкостью, и, хотя он устойчив к горячей воде, имеет невысокую теплостойкость.

Поэтому пвх трубы не годятся для отопления, но как недорогой канализационный материал для локальной безнапорной канализации они вне конкуренции.

Лучшими характеристиками обладает полипропиленовая труба для отопления (автономного и напольного) из pprc — рандом-сополимера полипропилена, более жесткая, чем ПЭ. Монтаж при помощи специального аппарата легкий, надежный: полипропилен разогревается до температуры плавления, при этом фитинг спаивается с трубой в монолит. Правда, из-за высокого коэффициента теплового расширения (в 10 раз превышающего коэффициент стали) монолитный полипропилен растягивается. Поэтому предпочтительнее армированная полипропиленовая труба для отопления, чей коэффициент теплового линейного расширения значительно ниже. Кстати, такую проводку отопительной системы даже можно прятать вовнутрь конструкции. Но только в том случае, если будет абсолютная уверенность в том, что сварные соединения выполнены с соблюдением технологии. Армированная труба может выступать также как водопроводный вариант (для проводки горячей и холодной воды), если не подходят пвх трубы.

На строительном рынке осуществляется продажа нескольких видов армированных полипропиленовых труб разных торговых марок: vesbo, firat, aquatech, др. Как уже говорилось, одним из армирующих элементов служит алюминиевая фольга, которая размещается почти у самого внешнего края трубы (внешнее армирование), в середине или у края внутренней стенки (внутреннее армирование). Преимущество такого армирования в том, что фольга исключает диффузию кислорода через стенку, препятствуя коррозии отопительной системы. Однако монтаж такой отопительной системы требует больше времени и усилий. При наружном армировании нужно зачищать трубу pn25 от фольги на всю длину соединения, потому что фитинг с алюминием просто не «сварится». При внутреннем/срединном армировании необходима торцовка, чтобы не допустить контакта фольги с транспортируемой средой. Несоблюдение этой процедуры чревато катастрофическими последствиями для владельца. Поэтому если стоит проблема выбора, то купить трубы полипропиленовые армированные снаружи — более надежный, проверенный временем вариант.

А в конечном итоге — еще и более выгодный вариант, несмотря на то, что цена на них выше.

Что касается труб полипропиленовых армированных перфорированным алюминием, то в процессе производства полипропилен просачивается сквозь отверстия перфорации, соединяя внешний и внутренние слои. Тем самым повышается качество и надежность конструкции в целом, минимизируется возможность протечек. Поставка таких труб pn25, выпускаемых по германской технологии под ТМ tebo (Турция), осуществляется во многие российские специализированные магазины. Кстати, трубы полипропиленовые армированные алюминием TEBO Master Pipe, производство которых осуществляется по технологии Ultimate Water Resistance, не имеют аналогов на рынке. Эта уникальная технология позволила достичь высокой степени защиты пп трубы от протечек, увеличения прочности, уменьшения времени сварки. Ее суть: перфорированный алюминий располагается со смещением к наружной стенке на 2/3 толщины изделия. Причем внешне это никак не отражается: алюминий не просвечивает через ppr, армированная труба остается белой.

Рекомендуется диффузионную сварку проводить с насадкой специальной конструкции, благодаря которой расплавленный полипропилен «заливает» алюминий на торце, исключая его контакт с водой. В результате получается монолитное, прочное, надежное, долговечное соединение.

Достойной альтернативой отопительной системе с алюминиевым армированием являются трубы полипропиленовые армированные стекловолокном с более низкой теплопроводностью. Они имеют коэффициент линейного теплового расширение в 3 раза ниже, а жесткость — выше, чем цельная полипропиленовая труба для отопления из pprc. При этом покупка изделий со стекловолокном обойдется гораздо дешевле, чем аналогичной продукции с алюминиевым слоем. Стекловолокно улучшает физические и эксплуатационные характеристики трубы pro aqua, valtec (Москва), firat, др. и системы отопления в целом, повышает ее прочность и надежность. Кроме того, стекловолокно отменяет обязательную процедуру зачистки или торцевания перед сварочными работами, тем самым ускоряя, облегчая и удешевляя монтаж.

Зачистка не нужна, потому что трубы полипропиленовые армированные стекловолокном надежно свариваются с фитингами по всей длине соединения. А торцевание не требуется, поскольку контакт внутренней среды со стекловолокном не приводит к протечкам и прорывам системы отопления.

Трубы полипропиленовые (ППР) для отопления армированные стекловолокном: плюсы и минусы, отзывы

Еще совсем недавно для системы отопления использовались преимущественно традиционные трубы из меди или стали. Но появление полипропиленовой продукции значительно пошатнуло лидерские позиции металлических изделий. Особенно заметно на рынке стали укрепляться трубы, армированные стекловолокном. Почему потребители все чаще предпочитают именно такие полипропиленовые изделия? Какие у них плюсы? И есть ли принципиальные недостатки? К вашему вниманию не только ответы на заданные вопросы, но и основные тонкости выбора труб, армированных стекловолокном.

Преимущества труб

Полипропиленовые трубы, армированные каркасом из стекловолокна, имеют ряд достоинств, которые и делают их привлекательным для применения в системе отопления:

Низкий коэффициент расширения. Обычные пропиленовые трубы очень пластичны и склонны к резкому расширению, поэтому при воздействии повышенных температур они увеличивают свои размеры: даже до 10 см на каждый метр длины. Как результат – трубы, вмонтированные в полы или стены, попросту деформируют опорные поверхности. В противоположность им трубы, укрепленные стекловолокном, имеют маленький коэффициент расширения – на 75% ниже, поэтому увеличиваются максимум на 1 см на каждый метр длины и не наносят вред твердым основаниям.
Устойчивость к температурам. Трубы, защищенные стекловолокном, не лопнут даже при повышенных температурах – более 150 градусов.
Легкость монтажа. Соединение труб не требует специальных инструментов и навыков – здесь используются такие простые способы крепления, как резьба, стыковая пайка, фланцы или раструбная пайка. Кроме того, изделия не нужно калибровать и зачищать перед монтажом.
Полипропиленовые армированные трубы успешно конкурируют с металлическими
Химическая стойкость. Полипропиленовые изделия, покрытые стекловолокном, устойчивы к разного рода химическим составам, поэтому абсолютно не склонны к коррозийным процессам и не теряют свою функциональность даже при взаимодействии с некачественным теплоносителем.
Экологичность. Все материалы армированных труб нетоксичны, поэтому не представляют опасности для человека.
Простота эксплуатации. Армированные полипропиленовые изделия не нуждаются в регулярном обслуживании.

Недостатки труб

Минусов у полипропиленовых труб отопления со стекловолоконным армированием гораздо меньше, чем плюсов, но и их нельзя упускать из виду.

Минусы:

Покрытие изделий может повредиться под воздействием ультрафиолетовых лучей, поэтому их не рекомендуется устанавливать на открытом пространстве – желательно монтировать трубы в твердых основаниях: в полу или стенах.
Трубы, армированные стекловолокном, отличаются низкой сопротивляемостью к внутреннему давлению – по этому показателю они уступают аналогичным полипропиленовым изделиям с каркасом из алюминия.

Совет. Чтобы предотвратить деформацию труб со стекловолоконным каркасом под воздействием высокого давления, монтируйте их с использованием как можно большего числа крепежных элементов – если изделие будет зафиксировано непрочно, оно попросту провиснет.

Внешняя жесткость стекловолоконного каркаса несколько меньше жесткости алюминиевого каркаса, поэтому такие трубы не очень устойчивы к сильным механическим повреждениям.

Так как популярность армированных труб растет неимоверными темпами, некоторые недобросовестные производители ради уменьшения себестоимости и увеличения объема выпускаемой продукции используют некачественное стекловолокно. Чтобы не попасться на уловку таких производителей и не потерять свои деньги, обязательно просите у продавца сертификаты качества предлагаемых полипропиленовых изделий.

Выбор труб: размеры и давление

Даже самые качественные трубы смогут полноценно проявить свои достоинства только при одном условии: если они будут грамотно подобраны для конкретной системы отопления. А для этого нужно учитывать два важнейших параметра: размеры и давление – они непосредственно влияют на то, в каких условиях может применяться та или иная продукция.

Полипропиленовые трубы и фитинги

Так, учитывая внутренний диаметр, выделяют три функциональные группы труб:

для центральной или автономной отопительной системы – диаметром 20-50 мм;
для стояков – диаметром 10-75 мм;
для теплого пола – диаметром 16-90 мм.

Наиболее часто в стандартных отопительных системах используются трубы с внутренним диаметром 20-25 мм. Максимальный внешний диаметр может достигать 1200 мм.

Совет. Определяясь с конкретными показателями внешнего и внутреннего диаметров труб, учитывайте пропускную способность отопительной системы, в которую они будут монтироваться.

Что касается давления, то здесь следует обращать внимание на маркировку труб – она дает понять, какое максимальное давление системы выдерживают конкретные армированные полипропиленовые изделия:

PN-10 – 1 МПа;
PN-20 – 2 МПа;
PN-25 – 2,5 МПа.

Важно! Не покупайте трубы с маркировкой PN-6 – они не подходят для отопительной системы.

Как видим, полипропиленовые трубы, армированные стекловолокном, – достойная альтернатива не только привычной металлической продукции, но и многим инновационным изделиям. Они удобны в установке, экологичны, устойчивы к очень высоким температурам и имеют солидный срок службы – эти качества позволяют трубам быть идеальным материалом для организации функциональной и долговечной системы отопления.

Полипропиленовые трубы и фитинги: видео

Полипропиленовые трубы для отопления: фото

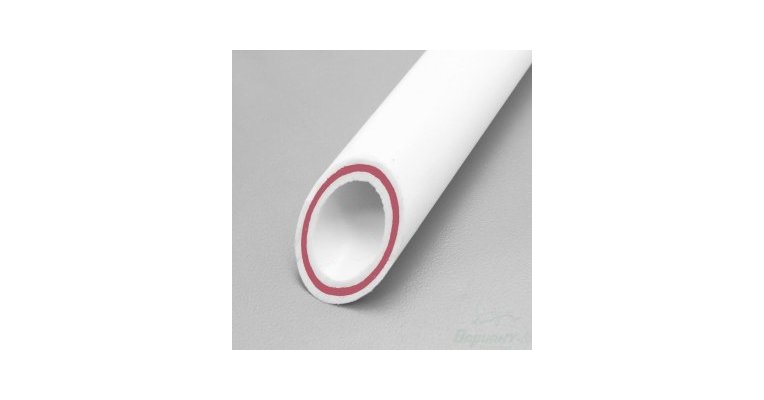

Полипропиленовые трубы PPRC PN25 армированные стекловолокном

Для отопления (стекловолокно) PN25

В процессе эксплуатации пластиковые полипропиленовые трубы показывают себя с лучшей стороны, будучи легкими, прочными, устойчивыми к коррозии и гидравлическим нагрузкам. Единственным нюансом изделий в силу физических особенностей материала является высокий коэффициент температурного расширения, из-за которого трубы увеличиваются в длину при нагреве теплоносителем. Но армированная полипропиленовая труба PPRC, благодаря особой конструкции изделия, свободна от этого недостатка.

Полипропиленовые трубы PPRC PN25 армированные стекловолокном купить

Полипропиленовые трубы PPRC PN25 армированные стекловолокном используются для обустройства систем отопления и водоснабжения автономного и централизованного типа. Они успешно заменяют собой привычные стальные или чугунные аналоги, уязвимые к воздействию агрессивных реагентов, коррозии и высоким температурам.

ПП-трубы устанавливают сварным способом с помощью особого нагревательного прибора, именуемого «утюгом». Этот способ позволяет делать прочные бесшовные соединения без использования муфт и фитингов, что увеличивает прочность всей системы.

Сортировка: Без сортировкиПопулярныеНовинкиСначала дешевлеСначала дорожеПо размеру скидкиВысокий рейтингНазванию, по возрастаниюНазванию, по убыванию

Всего найдено: 6

Многослойная композитная труба PPRC 20 мм PN 25 армированная стекловолокном для отопления
Наружный диаметр — 20 мм
Номинальное давление — 25 атм
Внутренний диаметр — 13,2 мм
Толщина стенки — 3,4 мм
Длина трубы — 4 м
Количество в упаковке — 100 м

Многослойная композитная труба PPRC 25 мм PN 25 армированная стекловолокном для отопления
Наружный диаметр — 25 мм
Номинальное давление — 25 атм
Внутренний диаметр — 16,6 мм
Толщина стенки — 4,2 мм
Длина трубы — 4 м
Количество в упаковке — 100 м

Многослойная композитная труба PPRC 32 мм PN 25 армированная стекловолокном для отопления
Наружный диаметр — 32 мм
Номинальное давление — 25 атм
Внутренний диаметр — 21,2 мм
Толщина стенки — 5,4 мм
Длина трубы — 4 м
Количество в упаковке — 100 м

Многослойная композитная труба PPRC 40 мм PN 25 армированная стекловолокном для отопления
Наружный диаметр — 40 мм
Номинальное давление — 25 атм
Внутренний диаметр — 26,6 мм
Толщина стенки — 6,7 мм
Длина трубы — 4 м
Количество в упаковке — 100 м

Многослойная композитная труба PPRC 50 мм PN 25 армированная стекловолокном для отопления
Наружный диаметр — 50 мм
Номинальное давление — 25 атм
Внутренний диаметр — 33,4 мм
Толщина стенки — 8,3 мм
Длина трубы — 4 м
Количество в упаковке — 100 м

Многослойная композитная труба PPRC 63 мм PN 25 армированная стекловолокном для отопления
Наружный диаметр — 63 мм
Номинальное давление — 25 атм
Внутренний диаметр — 42,0 мм
Толщина стенки — 10,5 мм
Длина трубы — 4 м
Количество в упаковке — 100 м

Конструктивные особенности трубы PPRC PN25 цена

Особенностью армированной полипропиленовой трубы PPRC является характер материала, из которого она сделана. Армирующий слой, придающий полипропилену механическую и термическую стабильность, состоит из смеси полимера и стекловолокна (фибергласса). Этот слой находится с внутренней и наружной стороны изделия, служа своего рода каркасом.

Преимущества изделий из армированного полипропилена известны всем специалистам:

высокая коррозийная устойчивость;
механическая прочность на разрыв;
экологичность;
относительно небольшой вес;
гладкая поверхность, на которой не скапливаются солевые и органические отложения;
стабильность и неподверженность температурным деформациям.

В компании Терма-МСК вы можете купить полипропиленовую трубу PPRC PN25 по доступной цене с доставкой по Москве и области. В продаже представлена продукция надежных производителей, чьему качеству можно доверять.

Полипропиленовые трубы армированные стекловолокном для отопления

Главная » Отопление » Полипропиленовые трубы армированные стекловолокном для отопления

Армированные полипропиленовые трубы для отопления: рекомендации по выбору и монтажу

Содержание:

Виды труб ППР
Рекомендации по выбору
Немного о монтаже
Заключение

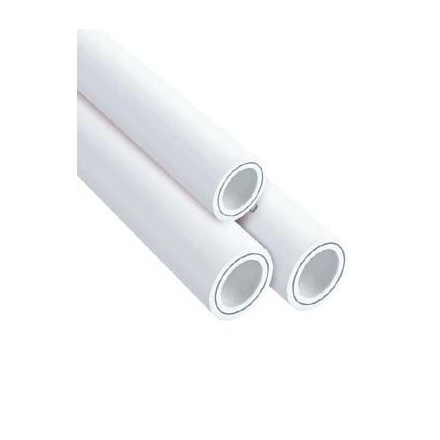

Трубы полипропиленовые армированные стекловолокном

В последний десяток лет применение полипропилена в отоплении стало наиболее популярным способом монтажа водяных систем. И неудивительно, ведь удобство, быстрота проведения работ, а главное, — низкая стоимость материалов и работ поставили трубы ППР вне всякой конкуренции. Кроме того, здесь устранено самое слабое место систем из металлопластика – металлические фитинги, которые отличаются приличной ценой, а при эксплуатации подводят чаще всего. Пластиковые фитинги и полипропиленовые трубы для отопления после сборки становятся единым целым, служат надежно и долговечно.

Виды труб ППР

Трубопроводы из этой пластмассы появились в Европе еще в 80-е годы, изначально они применялись только для прокладки трубопроводов для холодной воды. На горячее водоснабжение и отопление пластиковая труба не годится, и вовсе не оттого, что расплавится от высокой температуры.

Дело в том, то линейное тепловое расширение данного материала достаточно велико, например, простая ППР труба диаметром 20 мм при перепаде температур 50ºС на каждых 10 м длины прибавит еще 65 мм. Это очень много, компенсировать такое удлинение невозможно никакими методами.

Поэтому позже были изобретены полипропиленовые армированные трубы для отопления и ГВС, чьи показатели теплового расширения значительно ниже. Значения линейного удлинения труб из металла, различных пластмасс и с армировкой представлены в таблице.

Уменьшение теплового расширения достигнуто благодаря введению в тело пластмассовой трубы армировки из тонколистового алюминия или стекловолокна. Эти материалы имеют более низкий коэффициент расширения и сдерживают увеличение размера пластика. Соответственно, можно разделить типы полипропиленовых труб на группы:

обычная цельнополимерная труба, применяемая для холодного водоснабжения;
трубы ППР для ГВС и отопления, стабилизированные алюминием;
полипропиленовая труба, армированная стекловолокном, также применяемая для горячей воды температурой до 100ºС;
новинка: используемые для тех же целей трубы, армированные базальтовым волокном.

Примечание: армированный полипропилен имеет маркировку «STABI», оттого в народе его прозвали «штабированным».

Все эти изделия пришли к нам из Европы несколько позже, но уже прочно завоевали рынок. Особенно популярны продукты с алюминиевой вставкой.

Спустя некоторое время в качестве армирующего слоя стали применять такой материал, как стекловолокно, чей коэффициент расширения немного больше, нежели у алюминия. Вы спросите: а какой смысл в таком нововведении, если есть изделия STABI, чья надежность проверена годами? Ответ прост: удешевление материала и упрощение пайки стыков.

Труба из стекловолокна

Особого внимания заслуживают чешские полипропиленовые трубы бренда EKOPLASTIK, где в качестве армирования из стекловолокна применено базальтовое волокно. Этот материал практически не расширяется при нагреве и введен в тело трубы по новейшей технологии — в сплаве с пластмассой. Результат впечатляющий, — по сравнению с цельнополимерным продуктом изделие с базальтовым волокном при нагреве удлиняется в три раза меньше.

Немного о монтаже

Процедура настолько проста, что отопление из полипропилена не паял, наверное, только ленивый. Для выполнения работ нужны следующие инструменты и приспособления:

специальный паяльник с набором насадок под разные диаметры;
ножницы для правильной обрезки трубы;
приспособление, которым зачищают армирующий слой из алюминия, когда монтируются «штабированные» трубы;
матерчатые перчатки.

Совет. Не следует игнорировать матерчатые перчатки, особенно новичкам. Температура паяльника достигает 300 ºС, а поверхности нагрева достаточно обширны. Лучше защитить руки, чтобы не получить ожогов.

Паяльник для соединения полипропиленовых труб

Монтаж выполняется в такой последовательности: сначала производится разметка и отрезка ножницами участков труб требуемой длины и раскладка их в соответствии со схемой. Перед включением к паяльнику прикрепляют насадку соответствующего диаметра либо сразу несколько насадок. Поскольку для соединения полипропиленовых труб необходимо пользоваться паяльником, разогретым до температуры не ниже 260 ºС, то его лучше включить и настроить заранее. Погасший светодиод на приборе покажет, что он готов к работе.

Места соединения на трубе и фитинге надо обязательно очистить от пыли и грязи, это очень важно. При наличии армирующего слоя из алюминия его придется снять с помощью специального приспособления для зачистки на длину стыка. Так как сварка полипропиленовых труб армированных стекловолокном или базальтом не требует зачистки, то их достаточно просто протереть от пыли.

Следующий этап – разогрев деталей, для чего трубу и фитинг одевают с двух сторон на насадку и выдерживают определенное время, зависящее от диаметра изделий. Для размера 20 мм это время 6 сек, 25 мм – 7 сек, 32 мм – 8 сек и 40 мм – 12 сек. Передерживать нельзя, иначе пластик «потечет» при стыковке и закроет половину проходного сечения. Затем детали снимают с насадки и осуществляют соединение полипропиленовых труб, продержав стык руками секунд 5—10.

Важно! При снятии деталей с насадки паяльника и последующей стыковке не допускается их вращать вокруг своей оси.

Подробности процесса пайки труб можно посмотреть на видео.

Заключение

На практике выбор и монтаж полипропиленовых труб осуществить достаточно просто, тут главное, — четко определить параметры для правильного подбора материалов. Перед пайкой же не помешает немного потренироваться на коротких отрезках труб, сделав несколько пробных соединений с фитингами.

cotlix.com

Трубы полипропиленовые армированные стекловолокном

Систему отопления следует выполнять максимально качественно. Это касается всех элементов конструкции. Особенно важно правильно подобрать трубы для разводки отопления. Важно учесть категорию изделия и выбрать производителя. Поскольку компаний, занимающихся изготовлением полипропиленовых труб, довольно много, следует «поставить» на самого надежного. Сегодня еще нет единой классификации труб из полипропилена. Одни и те же модели могут обозначаться по-разному.

Необходимо заранее определиться с техническими характеристиками, которыми будут обладать полипропиленовые трубы. Некоторые обозначения все же могут быть стандартными, поэтому с ними необходимо определиться заранее. К примеру, полипропиленовые трубы для отопления армированные стекловолокном, могут использоваться с определенными условиями.

Маркировка и технические показатели

Чтобы понять разницу между изделиями из полипропилена, стоит начать ориентироваться в марках и названиях. Каждая труба имеет маркировку из двух букв «ПП». В англоязычном варианте обозначение выглядит как «PP». За ними могут стоять другие буквы или цифры. При помощи таких обозначений называют следующие материалы:

Гемополимеры – этот тип труб является первым. На них могут быть написаны такие обозначения, как PPH, PP-1.
Блоксополимер – так называется полимер, относящийся ко второму типу. Он обычно обозначается PP-2.
Рандом сополимер – один из наиболее востребованных материалов при создании системы отопления. Его маркировка представляет собой такую надпись – PPR. Трубы из этой категории способны выдерживать значительные температуры – до +70 градусов. Именно поэтому многие владельцы частных домов выбирают для отопительных систем рандом-сополимерные каналы. Однако в сравнении с другими моделями, они более дорогие.
Полипропиленовые трубы могут выполняться из разных полимерных соединений. От материала зависит область применения моделей.

Именно рандом-сополимерные изделия являются самыми надежными при создании системы отопления. Они довольно безопасны и отличаются отменным качеством. Их применяют при устройстве сетей центрального отопления. Нередко их выбирают и для установки в частных домах. В последнем случае должен быть установлен котел на жидком топливе или газу. При монтаже твердотопливного котла с защитой от перегрева для разводки отопительной системы используется специальный полимер. Он очень устойчив к повышенным температурам. Его используют при нагревании теплоносителя до 110 градусов.

При наличии твердотопливного котла, не оснащенного системой автоматики, полипропиленовые модели не выдержат высоких температур. При этом разводку делают с применением изделий из меди и стали. Полипропилен применять в таких условиях можно только при использовании жидкостных теплоаккумуляторов.

Важно! PPR трубы можно устанавливать в различные системы как с холодной, так и с горячей водой.

Особое внимание уделяется не только допустимой температуре носителя, но и давлению. Такой параметр обозначают буквами PN. Цифры, которые расположены сразу за ними, обозначают давление воды, которое труба способна выдержать. Такая характеристика означает, что изделия способны эксплуатироваться при обозначенном давлении более 50 лет. При этом температура среды должна быть 20 градусов.

При изменении температурной среды или давления теплоносителя срок службы изделия существенно сокращается. Например, если труба будет эксплуатироваться при 50 градусах, она сможет прослужить всего 7-8 лет. Кроме того, чем большим будет давление, тем более толстой должна быть стенка изделий. Многие трубы выполняются с армированным слоем.

Для отопления частных домов часто используется марка PN 10. Такие изделия годятся для систем, в которых перемещается теплоноситель температурой до 70 градусов. Непродолжительное время они могут эксплуатироваться и при нагревании теплоносителя до 95 градусов. В таких условиях они прослужат, конечно, не 50 лет, но больше десятка точно. К преимуществам таких моделей можно отнести невысокую стоимость.

Однако они имеют и существенный минус – у них наблюдается существенный коэффициент расширения. Когда труба будет нагреваться до 70 градусов, каждый ее метр увеличивается на 1 см. При монтаже таких изделий в стену зазора, спустя время, близлежащие материалы будут разрушены. При прокладке труб поверху, спустя время, они заметно провиснут.

Армированные полипропиленовые трубы

Для разводки отопления часто выбирают трубы из полипропилена, армированные специальными материалами. Их маркировка выглядит так – PN 20 и PN 25. Такие марки отличаются армирующим материалом. Если рассматривать PN 20, в них применяется стекловолокно. В PN 25 для этих целей используется алюминий. Несмотря на то что укрепляющая прослойка в этих трубах выполняется из разных материалов, каждая из марок отличается невысоким коэффициентом расширения. Однако при использовании стекловолокна этот показатель ниже на 7%, в сравнении с фольгированными изделиями.

Лучшими марками считаются Banniger и Valtec. Количество подделок этих производителей очень велико, поэтому при покупке изделий под этими брендами лучше перестраховаться. Следует знать некоторые признаки оригинальной модели. К примеру, качественная труба имеет ровные слои. Этот показатель является основным. По нему легко отличить оригинал от подделки.

Если армированный слой расположен строго в середине стенки, полипропилен изнутри и снаружи должен иметь одинаковую толщину в любом месте по длине трубы. Если армирование осуществляется из алюминия, укрепляющий слой расположен немного ближе к наружной стороне.

Существует еще один верный признак, что товар является подделкой. Большинство производителей использует сварку алюминия встык. Подобные изделия отличаются высокой надежностью. Однако для производства таких труб требуется дорогостоящее оборудование. Если швы выполняются внахлест, значит, имеет место некачественное производство.

У оригинальных труб внутренняя и наружная поверхности отличаются гладкостью. Нанесенная на поверхность надпись довольно четкая, без дефектов. Она не смазана и нанесена по линейке. Некоторые производители некачественного товара для отсутствия проблем с претензией на подделку часто искажают название. В нем может не хватать буквы, или будет добавлен лишний символ.

Поэтому к названию на материале необходимо присматриваться. Это поможет избежать покупки некачественного товара. Вообще при точном выборе марки стоит сначала посетить официальный ресурс производителя. Это поможет разобраться, как конкретно выглядят оригинальные модели. Важно присмотреться к поверхности. Она может быть как гладкой, так и матовой. Особое внимание уделяется логотипу. Важно изучить ассортимент.

Трубы со стекловолокном

В изделиях марки PN 20 в качестве армирующего слоя выступает стекловолокно. Такой тип труб изначально изготавливали для горячей воды. Такие изделия отлично ведут себя и при установке в отопительные системы. Эксплуатироваться они тоже будут неплохо. Однако срок их службы будет меньше 50 лет. Качество обычно определяется ценой. Лучшие трубы выпускаются европейцами. Это доказано опытом. Однако и стоимость их изделий довольно высока.

Стоит разобраться и тем, как используются полипропиленовые трубы, армированные стекловолокном, в отоплении. Здесь не имеет значения, из какого материала изготовлены модели, и какой в них укрепляющий слой. Стекловолокно выполняется разных цветов: зеленого, синего и красного. Оттенок зависит от использования определенного красящего пигмента.

Если ориентироваться на назначение стекловолоконных труб, важно обращать внимание только на оттенок полосы, расположенной продольно. Если она выполнена красной, значит изделие можно применять в сетях, где присутствует горячая вода. Если на трубе имеется синяя полоска, она предназначается для холодного водоснабжения. При наличии двух полос трубу можно использовать в обоих случаях.

Особенности использования труб в отоплении

Изделия, имеющие в своем составе стекловолокно, можно устанавливать в системы отопления при учете определенных тонкостей. Это объясняется основным недостатком изделий из полипропилена. Материал обладает высокой кислородопроницаемостью. Когда температура среды существенно повышается, в системе накапливается много кислорода. Это ведет к разрушению металлических частей.

Систему при этом необходимо оборудовать качественными радиаторами. Тогда никаких проблем не возникнет. При установке в систему чугунных или некачественных алюминиевых радиаторов, допускается использование труб только с фольгированным слоем. В этом случае не будет свободного доступа кислорода к радиатору.

Важно! Проницаемость зависит еще и от толщины стенок, но не слишком сильно. Основной показатель – качество материала.

Большинство монтажников советует для отопления использовать именно трубы, которые армированы стекловолокном. Это объясняется простотой их монтажа. Установка быстрее в два раза, чем в случае с фольгированными изделиями. Чтобы получить высокое качество сварного шва при изготовлении фольгированных изделий, понадобится снять слой фольги. На это нужно потратить много времени. Кроме того, для такой работы необходимы специальные инструменты.

Кроме того, очистка труб требует отточенных навыков. Однако при выполнении качественного отопления в собственном доме на такие тонкости стоит потратить время. Поэтому про трубы с фольгированным слоем армирования стоит узнать больше.

Армирование фольгой

Армированные изделия из полипропилена имеют стандартное обозначение – PEX/AI/PEX. Существует два вариант монтажа фольгированного слоя: точно в середине стенки и ближе к наружному краю. Армированная прослойка не должна контактировать с теплоносителем. Даже вода может существенно сократить срок службы изделия. В ней содержатся соли, которые постепенно разрушают металлический слой.

Когда вода вступает в окислительную реакцию с алюминиевой фольгой, последняя начинает разрушаться. Спустя время, такую трубу разорвет. По этой причине практически во всех таких изделиях армированный слой помещается ближе к наружной стороне.

Если трубы расположены в полу или вмонтированы в стены, могут возникнуть серьезные проблемы, спустя некоторое время их эксплуатации. Их ремонт будет выполнить очень сложно. Довольно часто в стенках изделий встречаются микропоры. Поэтому, если есть сомнения в качестве труб, стоит монтировать их поверх стен.

У монтажа труб внутрь стен имеется еще один недостаток. При сваривании труб с фитингом соединяется только верхний слой. Трубопровод в этом случае становится ненадежным.

bouw.ru

Полипропиленовые армированные трубы для отопления: как выбрать, технические характеристики

Добавить в закладки Версия для печати

В системах водоснабжения и обогрева помещения, используются специальные коммуникации. Наиболее часто применяются полипропиленовые трубы, армированные стекловолокном для отопления, у которых технические характеристики позволяют использовать их в самых высокотемпературных средах.

Технические характеристики

Полипропилен – это легкоплавкая пластмасса, которая часть используется для монтажа систем водоснабжения и отопления. Главными преимуществами пластиковых труб по отношению к металлическим являются:

Низкая масса. Очень удобно монтировать коммуникации своими руками;
Прочность. Полипропиленовые трубы известны своей прочностью. Они отлично переносят резкие перепады температур и отличаются гибкостью;
На пластмассе не нарастает минеральный осадок.

При этом материал имеет существенные недостатки. Так, например, полипропиленовые трубы размягчаются под воздействием высоких температур. Нормальной температурой работы водопровода является 95 градусов Цельсия, но если температура горячей воды достигнет в системе отопления 140 градусов – то трубопровод может расплавиться. Чтобы этого не произошло, трубы армируют металлом.

Таблица: Технические характеристики труб

Армирование – это способ укрепления коммуникаций. Для этой цели в основном используется алюминий. Армировать трубы можно внутри и в середине. Внутреннее армирование не является панацеей, т. к. при нем все равно существует вероятность образования солевых засоров. Чаще всего пластик укрепляют алюминием посередине.

Фото: Полипропиленовые армированные трубы

Сейчас все более популярными становятся немецкие полипропиленовые трубы ГОСТ Р 52134-2003, армированные стекловолокном (Cyclone, Fazer, чешский Kalde). У них низкий коэффициент растяжимости (Кр= 0,009 мм/м. Т) и более толстые стенки, чем у армированных алюминиевой фольгой. Они подходят как для горячего водоснабжения, так и для отопительных систем (отопление, теплый пол), организации отводов воды и т. д. Они способны выдерживать давление до нескольких атмосфер (как напорные металлические системы) и температуру рабочей среды до 120 градусов (норма – 95).

Видео: как выбрать полипропиленовые трубы. Армированные и не армированные трубы из полипропилена.

Чтобы подобрать нужную трубу, нужно знать, как расшифровывается её наименование. Полипропиленовые трубы, армированные стекловолокном, и их маркировка имеют следующий вид STC (SDR) PN25 или PPR-FB-PPR:

PPR-FB-PPR – это определяет местоположения стекловолокна. В данном случае между слоями полипропилена В зависимости от состава полипропилена, наименование может быть также PPRC, PPRCT;
При этом труба PN25 (GP-импортные, Fv-Plast) – это толстостенная коммуникация, которая используется для монтажа отопительных систем.

Иногда на маркировке также указывается диаметр трубопровода и толщина стенок. Некоторые производители указывают также дату производства и номер партии.

Монтаж

Сварка армированных стекловолокном полипропиленовых труб для отопления и водоснабжения производится специальными сварочными аппаратами. Пошаговая инструкция, как осуществляется соединение коммуникаций:

В состав трубы не входит металл, поэтому при нарезке, части будущей системы водоснабжения зачищать не нужно. Вам необходимо просто отмерить и специальными кусачками отрезать нужные участки трубы. При этом работая с алюминием, отрезки обязательно нужно будет зачистить;
После делается фаска для более плотного и герметичного соединения. Для этого Вам понадобится специальное приспособление или станок;
Варить трубы нужно только предназначенным для этого инвертором. Перед началом работы их концы очищаются от грязи и пыли, обезжириваются, фиксируются в центраторе для создания геометрической точности и обрабатываются высокими температурами. Каждая марка полипропиленовых труб имеет свою температур для варки, поэтому будьте внимательны – не переварите соединение;
После место шва остужается и коммуникация готова к эксплуатации.

Монтаж полипропиленовых труб

При этом для труб низкого давления можно использовать фитинги. Это специальные аксессуары, позволяющие соединять между собой разные виды труб, при этом, не используя термическое воздействие. Предварительно, нужно нарезать резьбе на окончании трубы. Для этого можно использовать или специальный станок, или метчик, в зависимости от типа фитинга и места расположения резьбового соединения.

Виды фитингов

Далее, в трубу вставляется штуцер с уплотнительным кольцом, его нужно защелкнуть. Очень важно при соединении пластиковых и металлических труб установить между разноматериаловыми коммуникациями диэлектрическую прокладку.

Обзор цен

Купить полипропиленовые пластиковые трубы, армированные стекловолокном для отопления, цена на них зависит от того, кто производители и какой диаметр коммуникации. Рейтинг цен по городам, чтобы можно было сравнить, где выгоднее покупать коммуникации:

Город	Стоимость трубы, армированной стекловолокном с диаметром 50 мм, рубль/метр погонный
Таганрог	460
Санкт-Петербург	450
Новосибирск	460
Нижний Новгород	460
Сочи	470
Москва	470
Астрахань	450
Киров	460
Брянск	460
Красноярск	460

Сейчас наиболее популярны трубы для дома со стекловолоконным армированием марок Valtec (Чехия), Tebo, Glass, Pilsa, Wefatherm, Весбо, Вефатерм, Fiber. Также по более доступной цене можно купить коммуникации производства Турции, но тогда обязательно проверяйте сертификат качества.

www.kanalizaciya-stroy.ru

Отопление из полипропиленовых труб, армированных стекловолокном

Когда необходимо создать горячее водоснабжение, очень часто возникает желание заменить дорогие медные трубы аналогичными изделиями, но более дешевыми. Для такой цели идеально подходят полипропиленовые трубы.

Обыкновенные полипропиленовые конструкции отличаются большим количеством недостатков. Поэтому были разработаны ПП изделия, труба армированная стекловолокном.

Положительные свойства полипропилена для применения в отопительных системах

Выбирая трубы, необходимо всегда помнить, что оптимизация свойств материала происходит за счет его многослойной структуры.

Поэтому полимерный материал способен выдержать очень большую температуру, без линейного расширения. Неармированные полимерные трубопроводы такими свойствами не обладают.

Основными преимуществами пропилена считаются:

Простота монтажных работ;
Небольшая масса;
Легкая транспортировка;
Быстрая установка;
Экологичность;
Отсутствие вибрации;
Бесшумная работа;
Отсутствуют гидравлические потери;
Отличный изолятор, не пропускает блуждающий ток;
Срок эксплуатации превышает 50 лет;
Сварочные соединения намного прочнее цанговых;
Высокая экономичность за счет минимальных теплопотерь;
Не деформируются при больших механических нагрузках;
Невысокая стоимость;
Красивый внешний вид;
Не требуют специального окрашивания.

Область применения

Даже хорошо зная все положительные качества полипропиленовых труб, их выбор всегда производится индивидуально, с учетом всех нюансов определенного объекта.

Когда изменяется температура теплоносителя, свойства полипропилена могут изменяться. Для каждого вида трубы существуют предельные параметры, которые маркируются на внешней поверхности.

Почти для всех современных отопительных систем идеально подходят полипропиленовые изделия, способные выдержать нагрев теплоносителя до 95 градусов.

Такое предельное значение нагрева включает в себя определенный запас, если произойдет кратковременный нагрев до 110 градусов, система сохранит свою целостность, ее характеристики останутся неизменными.

[note]Размягчение полимера начинается при температуре более 140 градусов, а его плавление наблюдается после 175 градусов.[/note]

Изделия из полипропилена не устанавливаются в централизованных коммуникациях, если в районах их местонахождения наблюдаются сильные морозы. Чтобы поддержать тепло, приходится нагревать теплоноситель выше температуры кипения.

Если отопительная система работает в автономном режиме и имеет датчик контроля температуры нагрева теплоносителя, лучшим выбором могут стать полипропиленовые изделия.

Они великолепно подходят для создания «теплого пола» или обычного обогрева помещения.

Что лучше выбрать: изделие, армированное алюминием или со стекловолокном?

Чтобы увеличить прочность ПП труб применяется несколько видов армирования:

Стекловолокном;
Алюминием.

Для армирования применяется алюминиевый лист с перфорацией. Им покрывают изделие снаружи или вставляют в середину, для разделения имеющихся слоев полипропилена.

Стекловолоконный слой всегда находится внутри и разделяет слои полипропилена.

Благодаря алюминиевому армированию, трубы полипропиленовые армированные для отопления получают дополнительные свойства. Труба способна выдержать большое внутреннее давление. При монтаже отопительной системы, если неизвестна величина будущего давления, лучше воспользоваться материалами, имеющими алюминиевый каркас.

Полипропиленовые трубы армированные алюминием типа «PPR-AL-PPR» имеют несколько положительных качеств:

Большую жесткость;
Способны выдержать очень высокое давление;
Не деформируются.

Значение диаметра трубы влияет на толщину алюминиевого слоя. Он колеблется в пределах 0,1 — 0,5 мм.

Соединение полипропилена с алюминиевой фольгой осуществляется специальным клеем. Трубы могут начать расслаиваться, если клеевой состав был низкого качества. ПП изделия, армированные алюминием, полученные с соблюдением всех технологических требований, остаются герметичными долгое время.

При монтаже ПП изделий, армированных алюминием, требуется выполнить несколько дополнительных операций. Прежде чем начать пайку, необходимо хорошо зачистить алюминиевый слой.

Если этого не сделать, трубопровод быстро выйдет из строя. Во время пайки пластик и алюминиевая фольга начнут расслаиваться. Электрохимические процессы начнут разрушать алюминий, что недопустимо.

ПП изделия, армированные стекловолокном, отличаются одной важной особенностью. Состав армирующего слоя, а также его свойства точно такие же, как и основного материала.

Когда полипропилен со стекловолокном сваривается с фитингом, образуется очень прочный сплав, который никогда не будет расслаиваться. Такие изделия, армированные стекловолокном, являются универсальными и очень прочными. Они рассчитаны на длительную эксплуатацию.

На что обратить внимание при выборе полипропиленовых труб

Основными критериями выбора таких изделий должны быть их технические характеристики.

Рабочее давление

Маркируется на внешней поверхности в виде надписи «PN». Величина давления подбирается в соответствии с индивидуальными особенностями отопительной системы. Если будут наблюдаться постоянные гидроудары или нужно будет часто спрессовывать систему трубопроводов, оптимальным будет полипропиленовое изделие «PN20».

Если в отопительной системе нагрев теплоносителя будет превышать 70 градусов, более подходящими будут трубы «PN25», армированные стекловолокном. Когда применяется автономное отопление, обычно давление не превышает 10 атмосфер. Чтобы смонтировать такую отопительную систему можно воспользоваться полипропиленовыми трубопроводами «PN20», имеющие цельное алюминиевое армирование.

Теплоноситель и его нормальная температура

В зависимости от установленной системы отопления подбираются соответствующие полипропиленовые трубы. Так как в «теплом полу» температура теплоносителя не превышает 40 градусов, можно устанавливать изделия, имеющие любое армирование. Можно воспользоваться изделиями из моносостава.

Там где установлены радиаторы, а нагрев теплоносителя достигает 85 градусов, можно смело устанавливать полипропиленовые трубы с любым видом армирования.

Диаметр трубопровода

Этот параметр очень важен для нормальной работы системы отопления. Он должен полностью удовлетворять требования системы. Внутренне отверстие трубы должно свободно пропускать соответствующий поток теплоносителя за определенное время.

В очень больших помещениях, например гостиницах, монтируются трубы, диаметр которых превышает 200 мм.

В индивидуальных постройках, достаточно установить ПП трубы сечением 20-32 мм. Они легко монтируются с образованием нужного изгиба.

ПП трубы для отопления армированные часто устанавливают в системах горячего водоснабжения. Прекрасно выдерживают большую температуру полипропилен с сечением 20 мм. Стояки изготавливаются из полипропиленовых изделий диаметром 25-32 мм.

При подключении к центральному отоплению применяются 25 мм ПП трубы.

Для нормального функционирования теплого пола монтируют 16 мм изделия.

Сборная автономная отапливающая система монтируется из труб разного диаметра.

Описанные выше советы необходимо брать за основу и прежде чем покупать и устанавливать ПП трубы отопления, нужно учесть индивидуальные особенности объекта, а иногда даже особенности отдельных участков системы.

К примеру, когда делается монтаж отопления однотрубной системы, подключение радиаторов выполняется последовательно. Чтобы смонтировать подобное кольцо нужно воспользоваться трубами с диаметром 32-40 мм. Дополнительные отводы к радиаторам делаются из диаметра менее 26 мм.

Если установлена двухтрубная система, то отопление осуществляется совсем по другому принципу. Линия подачи совместно с обраткой уменьшает давление в трубопроводе. Поэтому можно установить трубы с диаметром менее 30 мм.

Как монтируются ПП трубы, армированные стекловолокном

Такая работа аналогична соединению цельных пропиленовых изделий. Установка ПП труб с армированием из стекловолокна не отличается от соединения цельных изделий из полипропилена. Монтаж таких конструкций подразделяется на несколько видов:

С резьбовыми фитингами;
Холодной сваркой;
Диффузной сваркой.

Если используются резьбовые фитинги, выполняется круговое обжимание монтажной гайки. Полипропиленовая труба надевается сверху на штуцер и сильно прижимается. Получается очень надежное и плотное соединение. Такой вариант можно использовать даже при создании напорного трубопровода. Сложности могут возникнуть только при давлении на фитинг. При очень большом усилии возможно разрушение гайки.

При использовании холодной сварки применяется специальный клей. Но такое соединение нельзя назвать очень надежным. Стык может потечь. Поэтому, чтобы такого не происходило, используют полипропиленовые муфты, внутренняя поверхность которых смазывается клеем. Муфту вставляют в трубу и выжидают некоторое время, пока клей хорошо схватится.

Прочность диффузной сварки сравнима с прочностью создаваемой резьбовым соединением. Недостатком такой технологии является необходимость иметь сварочный аппарат. Подбор температуры для паяльных работ зависит от толщины стенки ПП трубы, а также ее диаметра.

Полипропиленовая труба армированная со стекловолокном для отопления считается самым оптимальным вариантом для установки в частном доме индивидуальной отопительной системы. В этих высококачественных и не очень дорогих изделиях практически отсутствуют недостатки, они с успехом заменяют металлические конструкции.

vseprotruby. ru

Все о полипропиленовых трубах, армированных стекловолокном. Трубы полипропиленовые для отопления: армированные стекловолокном и фольгой

Сегодня трубные изделия, армированные стекловолокном, успешно заменяют обычные металлоконструкции и используются для транспортировки горячего теплоносителя в системах водоснабжения и отопления. Армирование придает трубам необходимую устойчивость к высокому давлению и температуре.

Современные материалы для изготовления труб — полипропилен сегодня широко используются для различных трубопроводных систем.

Они доступны по цене, просты в установке и гигиеничны. Но у них есть один существенный недостаток: при постоянном воздействии высоких температур и высокого давления, особенно если они действуют одновременно, они быстро деформируются и изнашиваются.

Такие трубы чрезвычайно подвержены линейному расширению, т.е. удлинению и провисанию при изменении температуры, поэтому не всегда целесообразно использовать их в системах отопления.

Для увеличения срока службы труб и их износостойкости, а также снижения коэффициента теплового расширения применяется метод армирования, т.е.е. укрепление стен более жаропрочными материалами, которые создают внутри трубы прочный каркас и не допускают ее удлинения.

Виды армирования труб ППР

Для усиления полипропиленовых труб методом армирования используются следующие материалы:

стеклопластик находится внутри трубы;
может укреплять стенки трубы изнутри или снаружи, или его можно припаять между слоями полипропилена.

Оба типа армированных труб подходят для устройства системы отопления в индивидуальном жилом доме, а также для подключения к централизованной системе.Но строители обычно предпочитают трубы, армированные стекловолокном, потому что их проще установить.

Примечание! Армирование с помощью композита, то есть смеси стекловолокна и полипропилена, придает армированным трубам еще большую прочность. Это создает прочную структуру на молекулярном уровне.

Трубопровод, армированный стекловолокном

Стекловолокно — это материал, который начали использовать для армирования позже, чем алюминиевая фольга.

Меню:

общие характеристики

Трубы, армированные стекловолокном, составляют серьезную конкуренцию аналогам, армированным алюминиевой фольгой.Такие стояки имеют характерную трехслойную конструкцию: полипропилен — стеклопластик — полипропилен. Армирующий слой также выполнен из пропилена, армированного волокнами — стекловолокном.
По своим техническим параметрам сцепление пластика со стекловолокном можно сравнить с прочностью монолита.

Для труб, армированных стекловолокном, характерна следующая маркировка: PPR-FB-PPR.

Если сравнивать подступенки с рамой из алюминия и стеклопластика, то первый вариант имеет одно существенное преимущество: изделия имеют большую жесткость.Это значит, что при установке систем длиной 1,5 метра и более такие подступенки необходимо крепить к стенам специальными креплениями. В противном случае возможны провисание, деформация, выход конструкции из строя.

Что касается диаметров, следует отметить, что изделия могут изготавливаться диаметром от 20 мм до 110 мм. Именно такие стояки можно встретить в продаже чаще других. Хотя, например, для обустройства теплых полов используются элементы диаметром 17 мм и меньше.

Изделия малых диаметров фиксируются пластиковыми зажимами, а большие — зажимами.

Изделия полипропиленовые

Изделия, армированные стекловолокном, зависят от полимера, из которого они изготовлены. Вся продукция имеет маркировку, что дает возможность сразу определить области использования трубчатых деталей.

Давайте выясним. Итак, PPR — английское, а PPR — русское название означает, что это полипропиленовая труба из Рандомного сополимера.

Такие трубы из полипропилена, армированного стекловолокном, используются для систем отопления, водоснабжения, вентиляции, промышленных трубопроводов.

При устройстве инженерных сетей все чаще используются трубы ППР, армированные стекловолокном. В этом нет ничего странного, так как они надежные, достаточно легкие, и проблем с их установкой гораздо меньше.

Еще один важный фактор — это стоимость. Например, цена на трубы PPR, армированные стекловолокном для отопления, ниже металлических аналогов, что помогает сэкономить семейный бюджет. Эти, а также другие характеристики полипропиленовой трубы, армированной стекловолокном, способствовали ее популяризации, применению в различных сферах народного хозяйства.

Из этой статьи читайте: Основные характеристики и область применения и что влияет на его выбор. Классификация по давлению и составу сырья. Полярные вопросы и ответы на них.

10 плюсов

Высококачественный материал с использованием современных технологий производства, в совокупности, обеспечивают популярность продуманным коммуникациям.

Каковы основные положительные характеристики труб, армированных стекловолокном?

К плюсам смело можно отнести:

Коррозионностойкий.
Точнее, этот материал совсем не ржавеет. Благодаря этому системы из полипропиленовых труб, армированных стекловолокном, которые используются для отопления, водоснабжения, вентиляции, не нуждаются в замене долгие годы.
Длительный срок службы.
При соблюдении эксплуатационных норм и правил полимерные изделия служат примерно в 4 раза дольше металлических аналогов.
Низкая теплопроводность.
Это свойство полностью исключает появление конденсата на трубопроводах при их эксплуатации.
Мало шума и вибрации.
Благодаря конструкции полипропиленовые трубы практически не пропускают звук, возникающий в результате движения жидких сред. Таким образом, полностью исключено появление в помещениях некомфортных условий.
Полное отсутствие разморозки.
Это означает, что даже при отрицательных температурах наблюдается лишь незначительное расширение полипропиленовых труб, армированных стекловолокном, чего нельзя сказать о изделиях из стали, меди и металлопластика. Последние три варианта стояков с водой могут просто лопнуть под воздействием мороза.
Простота установки.
Для прокладки автомобильной дороги не требуется специальных знаний и навыков. Достаточно один раз попробовать уложить систему своими руками, и тогда все пойдет «как по маслу». Инженерные коммуникации самых сложных конфигураций выполняются очень легко. Этому способствует наличие большого количества фурнитуры.
Абсолютная герметичность стыков.
, что означает идеальное функционирование трубопровода в будущем.
Без минимальных отложений , потеря напора, что обеспечивается гладкостью внутренней поверхности.
Химическая инертность , которая выражается в повышенной стойкости к агрессивным средам.
Легкость, простота обслуживания .
Изделия не нуждаются в покраске, а надежность соединений позволяет эксплуатировать электросеть без ремонта более десятка лет.

Немецкие трубопроводные системы aquatherm GmbH на сегодняшний день считаются одними из лучших труб, армированных стекловолокном. Купить можно у представителя Группы компаний Agpipe (https://agpipe.ru/trubi_armirovannie_steklovoloknom) — подробное описание продукции, характеристики, ассортимент и многое другое.

4 минуса

По отзывам, полипропиленовые трубы, армированные стекловолокном, для отопления или водопровода имеют ряд недостатков.

Обязательная предсборочная обработка.
Это означает, что есть трубы из полипропилена, которые перед сваркой необходимо обработать фаской. Эту процедуру можно выполнить простым напильником или специальным инструментом. Это некоторым образом усложняет монтажные работы.
Чувствительность к механическим воздействиям.
Хотя трубы PPR не хрупкие, они все же не обладают повышенной прочностью, как металлические детали. Учитывая это, при прохождении магистрали под магистралями стояки защищаются специальными боксами.
Изделия не рекомендуется гнуть , а стыковать только с помощью арматуры или сварки.

Какие бывают виды полимерных труб

В настоящее время известно 2 вида полимерных изделий:

однослойный;
многослойный.

Каковы характеристики каждого вида продукции?

Однослойный

Существует 4 модификации стояков моноблочных полипропиленовых, применяемых для отопления или водоснабжения.

1-й тип: трубы ППН.
Для их производства используется гомополипропилен. Применяются в инженерных трубопроводных сооружениях холодного водоснабжения, вентиляции, промышленных магистралей.

2-й тип: трубы РРВ.
Продукция основана на блок-сополимере полипропилена. Продукция предназначена для устройства теплых полов, сетей холодного водоснабжения.

3-й тип: трубы PPR.
Материал для изготовления деталей — статистический сополимер полипропилена. Основное свойство вещества — способствовать равномерному распределению нагрузок на внутренние стенки трубопроводов.

Горячее, холодное водоснабжение, системы теплого пола, водяное радиаторное отопление — вот перечень областей применения стояков данного типа.

4-й тип: трубы ПП.
Основная характеристика продукции: для производства используется полипропилен повышенной термостойкости.

Детали такой линии способны выдерживать температуру транспортируемых сред до + 95⁰С. При необходимости на короткое время возможна транспортировка среды с температурой до + 110⁰С.

Первые три аналога рассчитаны на работу при температуре около + 70⁰С. В кратковременном режиме допускается работа при несколько более высоких температурных показателях.

Изделия 3-го типа покрыты специальной оболочкой, которая способна полностью исключить негативное воздействие ультрафиолета.

Важно! Не следует часто использовать работу системы в режиме предельно допустимых параметров.

О многослойных аналогах

Полипропиленовые (ПП) трубы, состоящие из нескольких слоев, армированные стекловолокном, водопровод. По сравнению с монолитными конструкциями изделия из ПП практически не изменяют своих линейных размеров при высоких температурах транспортируемой среды.Благодаря этому свойству значительно расширяется сфера применения прочных коммуникаций.

Можно выделить следующие модификации многослойных стояков.

1. Изделия, для армирования которых используется перфорированная алюминиевая фольга.

Для них характерно наличие на внешнем или среднем слое отверстий малого диаметра в виде сетки. Прочность связи с полимером осуществляется за счет вязкости, а также текучести вещества, проникающего в отверстия алюминиевого слоя.

Преимущества продукта

Низкий коэффициент линейного расширения;
повышенной прочности.

Минусы

В процессе сварки с достаточной надежностью стыкуется с арматурой только верхний слой стояка;
перед сваркой необходимо удалить алюминиевую арматуру, так как невыполнение этого требования может привести к некачественному соединению.

2. Трубы ПП с армированием в виде цельной алюминиевой фольги.

Фольга может располагаться как на внешнем, так и на среднем слое части трубы, но обязательно, чтобы полимерные слои располагались с обеих сторон металла.

Перед тем, как приступить к сварке, необходимо разрезать подступенки. Благодаря процедуре исключается возможность контакта алюминия с движущейся средой.

Преимущества

Низкий коэффициент теплового расширения;
с повышенными прочностными характеристиками.

К недостаткам можно отнести:

Не все прослойки надежно свариваются.В местах сварки абсолютно надежно крепить только внешний слой;
Обязательное удаление ненужных остатков алюминия, что занимает много времени.

Важно! Перед сваркой удалите алюминиевый слой с помощью специального инструмента. Его цель: точно измерить глубину, на которую трубы должны быть опущены в арматуру, чтобы очистить внутреннюю поверхность на таком же расстоянии.

Невыполнение этого требования может привести к ненадежному соединению, что чревато возникновением электрохимических процессов при контакте фольги с водой.

На некоторых предприятиях освоено производство коммуникаций этого типа, конструкция которых не предусматривает предварительной зачистки перед сваркой.

3. Изделия из полипропилена с полиэтиленовым армированием.

То есть внешний слой трубы выглядит как толстый слой полиэтилена.

Преимущества

Малый коэффициент теплового расширения;
не требует очистки перед сваркой;
работает при высоких температурах.

Минусы

При стыковке возможно надежное соединение фурнитуры только с наружным слоем;
не исключен полный контакт транспортируемой среды и полиэтилена;
прочностные характеристики хотят быть лучшими, так как слои находятся между собой.

4. Труба полипропиленовая с армированием стекловолокном.

Особенность конструкции: наличие среднего слоя полипропилена с наполнителем в виде стекловолокна.Наполнители часто окрашивают, чтобы их лучше визуально различать.

Преимущества данного вида связи больше, чем у предыдущих аналогов вместе взятых.

На первых порах: конструкции с трубами, армированными стекловолокном для отопления или водоснабжения, отличаются высокой прочностью и прочностью.

Во-вторых: для стояков, армированных стекловолокном, характерен относительно низкий коэффициент теплового расширения, который примерно на 25% меньше, чем у неармированных аналогов.

В-третьих: перед горячим соединением очищать концы соединяемых элементов не требуется.

В-четвертых: стеклопластиковая леска имеет повышенную жесткость.

У элементов из стекловолокна

есть один недостаток, и даже он еще не полностью доказан: проникновение кислорода через материал.

При полном подтверждении этого факта возможна ускоренная технологическая коррозия металла, из которого изготовлены котлы.

Теоретически такой минус возможен, но на практике исследования все еще ведутся.

Как элементы соединяются друг с другом

Трубы PPR, армированные стекловолокном, могут быть соединены в единую конструкцию с помощью диффузионной сварки или фитингов (переходники, муфты, тройники и другие детали).

В каждом из методов, так называемый сварочный аппарат … Пристыкованные таким образом стояки создают монолитную неразборную конструкцию.

Наличие специальных переходников в виде резьбовых, фланцевых соединений позволяет скреплять полипропиленовую трубу PPR, армированную стекловолокном, металлической линией, соответствующей фитингам.

Что такое труба из полипропиленового волокна, армированная стекловолокном?

Эти изделия представляют собой трехслойные полипропиленовые трубы, армированные стекловолокном.

Они различаются:

повышенной стойкости к коррозионным процессам и химическим воздействиям;
стойкость к истиранию;
гигиена. Благодаря этому свойству продукция нашла свое применение при прокладке трубопроводов питьевой воды;
экологическая безопасность;
долгий срок службы;
простота установки.

Кроме того, продукция универсальна в использовании.

Это проявляется в том, что они используются:

при установке теплого пола, водяного отопления;
на подачу горячей, холодной воды;
в процессе устройства водостока, канализации.

Благодаря конструктивным особенностям стояков изделие практически не меняет своих линейных размеров, что очень важно при прокладке коммуникаций отопления и вентиляции.

Как правильно выбрать

Этим вопросом задается каждый, кто занимается устройством трубных конструкций при ремонте или строительстве нового дома. Главное, чтобы проектируемая трасса была качественной и дешевой.

Для оптимального решения вопроса вам необходимо знать технические характеристики системы, которую вы планируете построить.

Специалисты советуют придерживаться определенных рекомендаций по остальным характеристикам, основными из которых являются:

;
давление;
производителей.

1. Требуемые диаметры.

Сегодняшний рынок насыщен изделиями диаметром 20-110 мм.

В быту чаще всего используются элементы диаметром до 40 мм. Подступенки такой толщины используются для оборудования систем отопления, вентиляции, горячего и холодного водоснабжения.

В некоторых случаях наиболее точные расчеты необходимы при установке определенных коммуникаций. В таких ситуациях необходимо воспользоваться услугами специалистов, которые по формулам произведут необходимые расчеты.Учитывая максимальный расход воды, скорость ее движения, профессионалы максимально точно подскажут, какой диаметр стояка следует использовать в том или ином случае.

2. На какое давление рассчитаны детали?

Человеку, не знакомому со спецификой подобных работ, задача выбора стояка, способного выдержать определенное давление, кажется довольно сложной. Но это на первый взгляд. На самом деле проблему решить просто.

Для этого необходимо: знать, на какое давление рассчитана система отопления или водоснабжения и… уметь читать. Это означает, что, поскольку на всех трубах PPR армированных стекловолокном имеется маркировка, в ней содержится вся информация о продукте. Именно там написано, на какое максимальное давление рассчитано изделие.

В основном, в быту используются коммуникации с надписью PN20, что означает, что деталь может эксплуатироваться на трассах с давлением до 20 атм. Эта цифра сильно преувеличена, так как в бытовых линиях такого давления не наблюдается. Например, в системах отопления одноэтажных домов номинальное давление равно 2.5-4 атмосферы. Но запас прочности не помешает.

Что касается диаметра, то необходимо подбирать соответствующую арматуру.

Важно! Оптимальный вариант подбора труб, арматуры — это наличие деталей не только одного диаметра, но и одного производителя. При установке конструкции из таких элементов исключены минимальные проблемы.

3. Производители

Правильный выбор стояков PPR также включает выбор производителя.Нет ни одной конкретной компании, продукция которой удовлетворяла бы всех покупателей.

Вопрос во избежание лишних проблем. Поэтому предпочтение следует отдавать той (или той) компании, репутация которой на рынке аналогичных товаров безупречна.

Компании из Европы имеют в этом отношении некоторое преимущество. Высокое качество, надежность в эксплуатации, доступная цена, а это значит, что продукция компаний из Германии и Чехии пользуется популярностью.

В последние годы значительно повысилось качество товаров из Турции и Китая.

Немного отстают от них отечественные производители, продукция которых сегодня отличается не только относительно невысокой ценой, но и надлежащим качеством. Выбор остается за вами. Главное — не покупать подделки. Поэтому покупайте товары в фирменных магазинах, требуя при этом сертификат качества.

Кроме этих, есть и другие причины, влияющие на выбор товара. Но есть одно: мы совершенно не вспомнили о сроке службы изделий из белого полипропилена.Для этого есть причина. При соблюдении требований правильной эксплуатации элементы конструкции трубопровода полностью способны выдержать период времени, необходимый для запуска очередного капитального ремонта здания.

Таковы сегодня материалы.

Выводы

Можно сделать вывод, что с учетом положительных характеристик труб армированного ППР стеклопластика, их бюджетной цены, сферы применения — отопление, вентиляция, сантехника, изделия не зря претендуют на лидерство в своем классе.

Будущее за полимерными коммуникациями, так как они достойно заменят традиционные металлические трубопроводы.

Видео

С развитием технологий на рынке появляются новые материалы, превосходящие своих предшественников по своим характеристикам. В области коммуникаций на смену старым металлическим трубам приходят современные, сделанные на основе полимеров.

Одним из самых популярных материалов в системах отопления и водоснабжения является полипропилен (ППР в русском сокращении или ППР в международной маркировке). Полипропиленовые трубы обладают рядом преимуществ, благодаря которым при прокладке канализации и отопления к ним все больше склоняются строители.

Трубы полипропиленовые применяются при устройстве систем связи в жилых домах, общественных зданиях, а также в технических и производственных зданиях:

для подачи питьевой воды,
в системе холодного водоснабжения,
для подачи горячей воды,
в центральное отопление помещений,
для устройства теплых полов и стен,
в орошении сельхозугодий,
на промышленных предприятиях,
в системах пожарной безопасности,
в бассейнах и других спортивных сооружениях,
в доставке и так далее.

В зависимости от диаметра трубы и наличия дополнительных слоев изделия из полипропилена применяют для прокладки как бытовых трубопроводов, так и магистралей.

Разновидности труб ППР

Есть несколько видов полипропиленовых труб:

PN 10 — это тонкостенный продукт, который можно использовать для холодного водоснабжения или теплых полов. Температура воды не должна превышать + 45 ° С. Такая труба выдерживает давление до 1 МПа (10,2 кг / см²).Этот вариант очень удобен, если по трубопроводу будет подаваться только холодная вода, так как тонкостенное изделие требует меньше всего ресурсов на производство, а значит, дешевле других видов труб из ППР. Выпускаются трубы PN 10 диаметром от 20 мм до 110 мм и толщиной стенки 2,3-10 мм. Стандартная длина трубы 4 м.
PN 16 имеет более толстые стенки и может использоваться для подачи как холодной, так и горячей воды (но температура должна быть ниже + 60 ° C). Рабочее давление в трубах PN 16 — до 1.6 МПа (16,32 кг / см²). В среднем толщина стенки такого изделия на 0,5 мм больше, чем у PN 10, что позволяет транспортировать жидкости с более высокой температурой.
PN 20 применяется для горячего водоснабжения (до + 80 ° С) и выдерживает давление до 2 МПа (20,4 кг / см²). Этот продукт имеет гораздо более толстые стенки, до +1 мм по сравнению с PN 10.
PN 25 — это полипропиленовые трубы, выдерживающие температуру до + 95 ° C, поэтому используются в системах горячего водоснабжения и отопления. Рабочее давление — до 2,5 МПа (25,49 кг / см²).

Прошли те времена, когда сантехнические и канализационные трубы были из металла. Современные трубы производятся из пластиковых полимеров. Этот материал гигиеничен и прост в установке, а срок его службы достигает 50 лет. Пластмассы существуют в большом разнообразии. Наиболее распространены поливинилхлорид (ПВХ), полипропилен (ПП) и полиэтилен (ПЭ). Полипропиленовые трубы также могут быть армированными (PPR) и неармированными. Аббревиатура PPRC означает, что это армированная полипропиленовая труба.

Характеристики труб полипропиленовые армированные

Преимущества армированных полипропиленовых труб

Недостатки полипропиленовых труб

солнечные лучи негативно влияют на структуру полимеров, поэтому полипропиленовые трубы нельзя использовать на открытом воздухе
линейное расширение трубы, армированные полимером, в 2 раза больше металлических труб

В связи с этим в системе горячего водоснабжения применяются армированные полипропиленовые трубы. Изготавливаются методом двойной соэкструзии. На армирующий каркас под высоким давлением снаружи и изнутри наносится слой термопластичного полимера. На воздухе пластик затвердевает, в результате чего образуется прочная связь с жесткой рамой.

Это относится ко всем типам полимеров, как ПВХ, так и полипропилену и другим разновидностям. Однако технологические свойства арматурных труб значительно различаются. Это зависит от того, из какого материала изготовлен арматурный каркас . Чаще всего в качестве каркаса используется либо алюминиевая фольга, либо стекловолокно.Трубы, армированные алюминием, имеют меньшее тепловое расширение. Диффузионный барьер препятствует проникновению свободного кислорода через стенки трубы, поэтому кальций не оседает, а значит, стенки котла и радиаторов не окисляются.

Трубы, армированные стекловолокном (PPR-FB-PPPR), имеют прядь из стекловолокна, впаянную в полипропилен в качестве каркаса. Это трехслойные конструкции, состоящие из внешнего слоя полипропилена, слоя армирования стекловолокном и внутреннего слоя полипропилена. В результате экструзии все три слоя спекаются в единую корку и образуют очень прочное тело трубы. Такие трубы на больше пластмассы на , чем трубы армированные алюминием. К тому же радиус последних ограничен 63 мм, а у первых — 125 мм в диаметре.

Единственный недостаток труб, армированных стекловолокном, заключается в том, что они меньше, чем трубы, армированные алюминием. устойчивость к внутреннему давлению. В связи с этим для их крепежа необходимо использовать больше крепежа… Возможна установка полипропиленовых труб с помощью клееных муфт (на муфту и часть трубы наносится клей, а затем в течение 15 секунд клей «схватывает» муфту), но этот способ не считается надежным. Для металлопластиковых труб можно использовать пресс-фитинги, но наиболее надежным методом считается диффузионная сварка, когда труба и расплавленная гильза образуют единое тело.

В связи с большой популярностью армированных труб у потребителей некоторые производители с целью удешевления конечного продукта используют в производственном процессе сырье низкого качества. К тому же по внешнему виду отличить качественный товар от подделки практически невозможно. Стекловолокно бывает самых разных расцветок, поэтому ориентироваться на его оттенок не стоит. Продавец труб, армированных полипропиленом, должен иметь сертификат, а также разрешить покупателю проверить состояние товара путем внешнего осмотра. Крепеж также должен быть качественным, в частности, в составе латунь. Только качественные полипропиленовые трубы обладают прочным соединением и антикоррозийными свойствами.

Маркировка труб и их индикаторы

Последней разработкой в индустрии пластмасс является высокотемпературный полипропилен «Рандомный сополимер» (PPRC тип 3). Его основные преимущества:

Ниже приведены основные физико-механические свойства материала PPRC (тип 3).

Трубы из полимера PPRC типа 3 могут использоваться в качестве трубопроводных сетей для холодной и горячей питьевой воды в жилых и административных зданиях ; для работы установок с использованием сжатого воздуха; в тепловых сетях; как трубопровод для сельскохозяйственных нужд; в промышленной трубопроводной сети.

Учитывать спецификацию Трубы PP-R Трехслойное ВОЛОКНО, армированное стекловолокном (PN 20).

Полипропиленовые трубы армированные стекловолокном идеальны для систем автономного отопления и горячего водоснабжения. Однако, чтобы максимально использовать лучшие качества этого материала, необходимо соблюдать рекомендации производителя. Также, чтобы избежать попадания воды на армирующий средний слой, при установке необходимо использовать специальный облицовочный инструмент.

В интернете пользователи оставляют множество положительных отзывов о полипропиленовых трубах.

Монтаж стеклопластиковых труб

Чтобы при разводке системы отопления не испортить все некачественными трубами, необходимо выбрать «правильного» производителя и трубы соответствующей категории. Производителей полипропиленовых труб в мире очень много, но единая система маркировки еще не разработана и зачастую изделия из одного материала, с похожими характеристиками, имеют разные обозначения. Однако некоторые обозначения являются стандартными, и знание их облегчит выбор материала с требуемыми характеристиками.

Характеристики и маркировка полипропиленовых труб

Чтобы сориентироваться в названиях и понять разницу, поговорим немного о марках полипропилена … Любая из них обозначается двумя латинскими буквами: «PP» или в русском варианте «PP». Далее могут быть цифры или другие буквы, которые «маскируют» типы материалов:

Именно трубы PPR (по-русски PPR) считаются лучшими, самыми безопасными и надежными на данном этапе. Изделия ППР, ПП-рандом могут применяться в системах централизованного теплоснабжения, а также в индивидуальном, при наличии котла на газовом или жидком топливе.Если установлен твердотопливный котел с автоматической защитой от перегрева (работает при температуре теплоносителя 95 ° С), для разводки системы отопления можно использовать специальный полимер, обладающий повышенной устойчивостью к температурам: ПП. Обычно выдерживает внутреннюю среду 95 ° C и кратковременный перегрев до 110 ° C.

Если в системе есть твердотопливный агрегат без автоматики, ни один полипропилен не выдержит. Тогда вам потребуются медные или стальные трубы для проводки. Использование полипропилена в сетях с таким котлом возможно только при наличии жидкостных аккумуляторов тепла, которые сглаживают перепады температур, повышают безопасность системы и удешевляют отопление, при этом повышая его комфортность.

Следующее, на что следует обратить внимание, — это давление … Этот параметр отмечен латинскими буквами PN, а цифры за ними обозначают номинальное давление воды, которое эта труба может выдерживать в течение 50 лет при температуре окружающей среды 20 °. C. Выпускаются трубы PN 10, PN 16, PN 20 и PN 25. Соответственно, эти продукты прослужат 50 лет при давлении 10, 16, 20 и 25 бар / см 2 и температуре окружающей среды 20 ° C.

При изменении температуры и / или давления срок службы значительно сокращается.Например, срок службы изделий PN 16 при 50 ° C составляет не 50 лет, а всего 7-8. Также необходимо знать, что чем выше давление, тем толще стенки трубы, хотя PN 20 и PN 25 имеют слой армирования, поэтому их стенки и внешний диаметр меньше, чем у их аналогов PN 16.

В основном для индивидуального отопления можно также использовать марки PN 10, PN 16. Они подходят для температуры теплоносителя не выше 70 ° С. Пиково и кратковременно выдерживают нагрев до 95 ° С.Срок их службы в таких условиях, конечно, не 50 лет, но лет десять они отработают. Как положительный момент таких труб можно отметить меньшую стоимость (по сравнению с PN 20 и PN 25). Но есть очень существенный недостаток: большой коэффициент расширения. Каждый метр трубы при нагревании до 70 ° C увеличивается почти на 1 см. Если такие трубы прятать в стене или в стяжке пола без компенсационной петли или петли, то через некоторое время они разрушат соседние материалы. Если их уложить сверху (закрепить к стене зажимами / держателями), они будут заметно провисать.Если в «холодном» виде такой трубопровод выглядит нормально и не задерживается на нем, то свисающие трубы значительно портят внешний вид. Поэтому такие трубы чаще используются для разводки холодной или горячей воды (температура ГВС редко превышает 45-50 о С и температурное расширение не такого масштаба).

Труба армированная полипропиленом (PPR)

Для отопления обычно используют армированные полипропиленовые трубы (маркировка PN 20 и PN 25). Оба типа подходят как для централизованного, так и для индивидуального отопления.Эти марки различаются типом армирующего материала: в PN 20 используется стекловолокно, в PN 25 — алюминий (цельный лист или перфорированный в зависимости от производителя). Несмотря на разные материалы армирующей прослойки, оба типа имеют коэффициент расширения значительно ниже, чем у чистых полимерных труб — на меньше. Но при использовании стекловолокна оно на 5-7% больше, чем у изделий из фольги.

Лучшие бренды (Wain Ecoplastik, Valtec, Banninger и др.) Имеют большое количество подделок. Помимо невысокой цены (по сравнению с оригиналами), подделки можно определить на глаз.У качественной трубы слои ровные. Это главный показатель качества. Если арматура расположена посередине, то оба слоя полипропилена везде имеют одинаковую толщину, хотя все вышеперечисленные производители размещают алюминиевый слой ближе к внешнему краю.

Еще один признак, по которому можно определить подделку: практически все лидеры рынка используют стыковую сварку алюминия. Такие трубы более надежны, хотя для их производства требуется дорогое оборудование.На фото выше показан шов внахлест. Это явный признак дешевых труб, мягко говоря, невысокого качества.

Внешняя и внутренняя поверхности оригинальных изделий гладкие. Надпись нанесена четко, ровно по линии, не размыта. К тому же, во избежание претензий в поделках, название часто немного искажают: пропускают или добавляют лишнюю букву, заменяют другую.

Одна из подделок EcoPlastik. Если присмотреться, то обнаружится орфографическая ошибка (нажмите, чтобы увеличить)

Итак, просто присмотревшись к таким «мелочам», можно определить подделку. В общем, если вы определенно определились с маркой, не поленитесь зайти на официальный сайт и спросить, как должны выглядеть трубы выбранной марки, какая должна быть поверхность: матовая или гладкая, какого цвета, какой Как выглядит логотип, который наносится, изучите ассортимент продукции, который производит эта фирма.

Трубы, армированные стекловолокном

В трубах PN 20 в качестве армирующего материала используется стекловолокно. Вообще изначально этот вид предназначался для подачи горячей воды.Конечно, они будут хорошо себя чувствовать в большинстве систем отопления. И они будут хорошо работать. Не 50 лет, но и не год или два. При условии, что это действительно качественные трубы, а не подделка. Теперь мы подошли к важному вопросу: как определять качество. К сожалению, ориентироваться нужно на цену: европейцы производят самые лучшие трубы. Тут не поспоришь: опыт. Но цены у них высокие.

Теперь о самих трубах и их использовании в отоплении. В изделиях такого типа практически не играет роли ни цвет армирующей прокладки, ни материал, из которого она изготовлена. Стекловолокно может быть оранжевым, красным, синим или зеленым. Это просто красящий пигмент и ни на что не влияет. Если можно сделать акцент на цвете, то только на продольной полосе, которая наносится на поверхность трубы: красный цвет указывает на пригодность для горячих сред, синий — для холодных сред, оба вместе — об универсальности.

Теперь об особенностях использования стеклопластиковых труб именно для отопления. Их можно установить, но с некоторыми оговорками. Это связано со вторым недостатком полипропилена (помимо большого теплового расширения) — высокой проницаемостью для кислорода.При высоких температурах большое количество кислорода в системе приводит к довольно активному разрушению металлосодержащих элементов. Если в системе используются действительно надежные и качественные, сертифицированные алюминиевые радиаторы (обязательное условие — из первичного алюминия), то больших проблем возникнуть не должно. Но если их качество вызывает сомнения или устанавливаются чугунные радиаторы, то следует использовать только трубы с фольгой, что значительно снижает количество кислорода, проходящего через стенки труб ППР . .. И еще один момент: проницаемость зависит от толщина стенки, но не сильно, но зависит от качества материала.Итак, мы снова вернулись к тому, что для того, чтобы отопление из полипропиленовых труб работало долго, требуется качество.

Но большинство установщиков советуют устанавливать трубы со стеклопластиком для отопления. Почему? Их быстрее смонтировать. Примерно дважды. А все потому, что для получения качественного шва в фольгированных трубах необходимо удалить слой фольги и часть материала, которая находится над ним. Для этого требуется специальный прибор (на каждый диаметр — свое).Как обычно, хороший инструмент никогда не бывает дешевым, и на него совсем не хочется тратить деньги. К тому же сама процедура зачистки в сумме удлиняет процедуру установки системы почти в два раза. И умение в этом вопросе тоже нужно. Собственно, причины их ясны. Но если делать отопление себе, то вряд ли они что-то за вас решат. Поэтому внимательно читайте об армировании фольгой. Здесь тоже все непросто.

Трубы армированные фольгой

Обозначьте полипропиленовые трубы, армированные алюминием, следующим образом: PEX / Al / PEX.Есть два типа расположения фольги: ближе к внешнему краю и посередине. Есть один нюанс установки армированных полипропиленовых труб: фольга не должна соприкасаться с теплоносителем. Потому что даже если в качестве теплоносителя используется вода, она не является химически нейтральной (соли всегда присутствуют даже в мягкой воде). Вступая в реакцию окисления с фольгой, вода разрушает ее, просачиваясь дальше в трубу. Рано или поздно (довольно рано) такая труба лопнет.К потомку почти все европейские производители выпускают трубы с фольгой, расположенной ближе к краю. Они требуют зачистки: снятия внешнего слоя полипропилена и фольги. Но в результате при сварке оказывается, что металлизированный слой защищен от взаимодействия с водой толстым слоем материала.

При использовании труб, в которых слой фольги находится посередине, требуется не зачистка, а обрезка. Для этого также используется специальное приспособление, но другого плана — оно срезает фольгу внутри трубы на несколько миллиметров, не разрушая при этом слои полипропилена.Эта процедура проще и быстрее (продавцы называют такие трубы «ленивыми», понимаете почему?). В принципе, если шов сделан правильно и правильно, полипропилен сваривается между собой, то такой шов более-менее надежен. Но если есть микропора, то в нее проникнет вода и вызовет расслоение трубы. А наличие микропор гарантировано при недостаточном вертикальном срезе, недостаточном опыте (неправильное экспонирование при сварке) и неполном снятии фольги, и контролировать, насколько аккуратно снимается фольга между полимерными слоями, нереально… Все это чревато поломками, протечками и нарушением целостности системы. Как они формируются, показано на рисунке ниже.

Это явление особенно неприятно, когда трубы спрятаны в стене или в полу. Ремонт будет долгим и сложным. В некоторых случаях (зимой) быстрее провести новую проводку «сверху», оставив старую в стене (но сливая воду). А микропоры в швах случаются очень часто: проконтролировать качество снятия фольги между слоями полипропилена практически невозможно, а значит, гарантировать герметичность шва нереально.И это в случае качественной трубы, а если попадается подделка, типа той, что на фото выше? Как повязать такое изделие? О качестве шва здесь не может быть и речи.

Разница в сварном шве после нескольких лет эксплуатации (щелкните, чтобы увеличить)

У такой конструкции есть еще один недостаток: к фитингу приваривается только верхняя часть материала трубы, а не оба слоя. А это, даже если сварка без микропазов, значительно снижает надежность трубопровода.С другой стороны, такие изделия (ленивцы) намного дешевле своих европейских аналогов. Здесь все объясняется просто: их производят фирмы, которые пытаются выиграть в цене (турецкие производители и азиатские). Но как эта экономия повлияет на будущее? Скорее всего, потребуется срочная замена или ремонт части трубопровода, либо всей системы.

Все вышесказанное верно для цельного листа фольги в качестве армирующего слоя. Но есть еще и перфорированная фольга.Производится турецкой компанией Kalde. Производитель заявляет, что из-за наличия перфорации снимать слой фольги не нужно: при сварке через поры происходит слипание материалов, что обеспечивает прочность соединения. Что касается прочности, то это, наверное, так. А как же реакция фольги с проницаемостью для воды и кислорода? Наверняка эти показатели хуже, чем у труб с твердой фольгой. Хотя здесь ситуация такая же, как и в трубах PPR, армированных стекловолокном: при использовании качественных алюминиевых радиаторов система прослужит долго.

Результат

Не знаю, как вы, но для себя могу сделать следующие выводы. Если разводка скрыта, обязательно понадобятся полипропиленовые трубы, армированные сплошной фольгой. Причем фольга должна располагаться ближе к внешнему краю, а не посередине. Если трубы поставить «сверху», вполне можно использовать качественные трубы для отопления из стеклопластика (но не в тех системах, где стоит твердотопливный котел).

армирован стекловолокном и фольгой.Что лучше? Типы труб PPR и их характеристики Трубы PPR с твердым алюминиевым армированием

Когда вы приходите в магазин за полипропиленовой трубой, не только по ассортименту и цвету, но и возникает один из основных вопросов: «Какой полипропилен выбрать? С армированием или без? «Мы понимаем ниже

Полипропилен — это материал, который по самой своей природе подвергается значительному удлинению и расширению при нагревании.

Пример:

Система горячего водоснабжения длиной 10 м, смонтированная на температуру 20 0 С, и вода с температурой 100 0 С.При таком перепаде температур каждый метр трубы может удлиняться на 12 мм, соответственно при длине трубы 10 м труба растягивается на 12 см.

Поэтому при проектировании и монтаже систем отопления или горячего водоснабжения это свойство полипропилена нельзя игнорировать по ряду причин:

прямая труба уйдет некрасивыми волнами. Особенно, если там длинный участок;
Если трубы спрятаны в стене, то велика вероятность нарушения декоративных покрытий на стене.

Армирование полипропиленовых труб производится с целью уменьшения линейного расширения при нагреве. Это создает своего рода жесткий каркас, предотвращающий удлинение трубы. При этом армированная труба не становится прочнее, каркас служит только для уменьшения линейного удлинения. Стоит ли выбирать этот вид полипропилена? О видах армирования читаем дальше.

Алюминий снаружи трубы

Труба армированная алюминием

Слой алюминия не придает прочности трубе, так как, в отличие от металлопластиковых труб для армирования полипропилена, алюминиевая фольга толщиной 0.Используется от 1 до 0,5 мм. Но при этом отлично решает проблему линейного удлинения. Как уже говорилось выше, если без армирования 1 м полипропиленовой трубы при нагревании удлиняется почти на 12 мм, то при тех же условиях при армировании алюминием снаружи труба изменит свою длину всего на 2 мм.

Алюминиевая фольга с полипропиленом склеена специальным клеем. Армирование алюминием снаружи происходит в следующей последовательности:

Труба полипропиленовая — клеевой слой — алюминиевая фольга — клеевой слой — полипропиленовый слой.

Качество клеевого шва и самого полипропилена влияет на прочность и срок службы такой трубы.

Преимущества внешнего армирования алюминием:

Значительно уменьшено линейное удлинение полипропиленовой трубы.

Недостатки внешнего армирования алюминием:

Со временем на некоторых участках трубы могут образоваться вздутия.

Внешне кажется, что труба скоро лопнет, но на самом деле это не так. Раздувается только внешний тонкий слой полипропилена, покрывающий алюминиевую фольгу.

Производители полипропиленовых труб допускают такие пузыри, так как это не влияет на прочность самой трубы. Остается основной толстый слой полипропилена. Волдыри могут образовываться из-за остаточной влаги во время производства. Не стоит бояться этого недостатка, система будет продолжать исправно работать и дальше, несмотря на свой непрезентабельный внешний вид.

Внешний слой необходимо снять перед сваркой, так как внешний диаметр трубы из армированного алюминием полипропилена больше, чем обычно.

Алюминий на внутренней стороне трубы

Этот метод армирования полипропиленовой трубы — одно из решений для устранения внешних пузырей. Хотя при использовании этого метода все еще существует потенциальный риск вздутия, единственное отличие состоит в том, что он не будет виден пользователю. При таких небольших волнах система продолжит работать.

Преимущества внутреннего армирования алюминием:

Слой полипропилена между арматурой довольно большой и набухать ему намного труднее.

Недостатки внутреннего армирования алюминием:

Возможен обвал слабых участков полипропиленовой трубы внутри в случае ошибки при проектировании или эксплуатации системы. что приведет к неисправности и, возможно, нарушению целостности системы.

Полипропилен со стекловолокном

Самым популярным армирующим слоем на данный момент является стекловолокно. Выбрав полипропилен со стекловолокном, вы увидите, что внутренняя и внешняя части такой трубы — полипропилен, а центральный слой — стекловолокно. Однако все три слоя образуют единое целое, поскольку центральный слой стекловолокна выполнен на основе полипропилена, смешанного со стекловолокном.Линейное удлинение таких труб несколько больше, чем у армирующей алюминиевой фольги, и составляет около 2,5 мм при длине трубы 1 м.

Полипропилен с базальтовым стекловолокном

Полипропиленовые трубы, армированные базальтовым волокном — новейший вид труб четвертого поколения. Выбирая такой полипропилен, учитывайте, что линейное удлинение таких труб такое же, как и у арматуры стекловолокном. Однако этот вид армирования имеет ряд существенных преимуществ:

Высокая термостойкость и устойчивость к перепадам давления.
Высокая прочность трубы.
Такая труба имеет большее внутреннее проточное сечение и, соответственно, меньшую толщину стенки.

Неважно, какую полипропиленовую трубу выбрать, армированную стекловолокном или базальтом, на характеристики это никак не влияет. Единственное отличие — в технологии изготовления. Есть много компаний, которые производят полипропиленовые трубы с одинаковыми характеристиками, но с разным армированием.

Итак, какой полипропилен лучше?

Трубы без армирования алюминиевой фольгой намного проще установить.Такие трубы не нуждаются в предварительной обработке перед сваркой, не продуваются и не разрушаются. Тогда возникает вопрос, почему, имея ряд существенных недостатков, этот вид арматуры все еще используется? На самом деле существует такое понятие, как «кислородная проницаемость». Воздух, проникая через стенки трубы, попадает в теплоноситель. Воздух в системе отопления может повредить ему, так как увеличивается вероятность коррозии. Полипропиленовые трубы, армированные сплошным слоем алюминиевой фольги, полностью непроницаемы для кислорода.Труба, армированная перфорированным алюминием, пропускает кислород, но не в таких объемах, как труба без армирования.

Теперь трубы со слоем этиленвинилового спирта на внешней стороне трубы используются в качестве кислородного барьера, который предотвращает попадание кислорода в охлаждающую жидкость. Можно сделать вывод, что скоро трубы с армированием алюминиевой фольгой просто перестанут выпускаться. Потому что есть и другие виды арматуры, не имеющие таких недостатков, как эта.

Выводы:

Усиление необходимо для компенсации линейного удлинения при нагревании.
Арматура из алюминия в виде сплошной фольги снаружи трубы и внутри. Перфорированный алюминий — снаружи.
Армированная труба стекловолокном или базальтом заменяет алюминиевую арматуру в системах водоснабжения. Дополнительный антидиффузионный слой делает возможным установку в системах отопления.

Какой полипропилен лучше использовать?

На основании полученной информации можно четко представить, какое и какое усиление нужно.В каждом конкретном случае определяйте для себя наиболее выгодный вариант. Где-то можно купить полипропиленовые трубы с алюминиевой арматурой для компенсации проникновения кислорода. Для быстрого монтажа системы выбирайте арматуру из базальтового полипропилена или стекловолокна, если речь не идет о системах отопления.

Пластиковые трубы — это современная замена старым трубам из тяжелых металлов. Такие легкие пластиковые трубы появились не так давно, но быстро завоевали прочную позицию среди других труб на рынке сантехники.

Выбирая материал для трубопровода, вы, вероятно, отдадите предпочтение изделиям из пластика, но выбрать конкретный вариант будет довольно сложно, потому что они могут быть сделаны из самых разных материалов: полиэтилена, полипропилена и т. Д. В этой статье , мы подробно рассмотрим преимущества и недостатки полипропиленовых труб, сравнив их с аналогами.

Характеристики полипропиленовых труб

Труба PPR имеет ряд отличительных характеристик, но главная из них — это легкость изделия, которую обеспечивает сырье — термопластичный полимер с наименьшей плотностью (0.91 г / см) среди аналогичных материалов.

Остальные характеристики определяют сферу применения этих труб:

Рабочая температура полипропиленовых труб от -5 ° C до + 140 ° C, поэтому они отлично подходят для организации систем отопления, горячего и холодного водоснабжения, но только внутри помещений. При прокладке водопровода на улице лучше использовать приточные полиэтиленовые трубы, которые не деформируются при похолодании до -50 ° С;
Пластик не подвержен коррозии, что было большой проблемой для металлических труб. Кроме того, пластиковая водопроводная труба прослужит не менее 50 лет;
Труба ППР имеет гладкую внутреннюю стенку, что значительно увеличивает их пропускную способность, а также не дает им забиваться;
Пластиковые трубы полностью инертны по отношению к большинству химикатов;
Полипропиленовые трубы имеют широкий диапазон различных диаметров;
Монтаж труб ППР выполняется с использованием специальной арматуры, также из полипропилена. Трубы ввариваются в арматуру с помощью специального приспособления, которое можно приобрести по доступной цене.

Виды полипропиленовых труб

Всего выделяют 4 основные категории полипропиленовых труб:

PPH — полипропиленовая труба с повышенной прочностью, но низкой устойчивостью к отрицательным температурам. Основная сфера применения таких труб — прокладка системы холодного водоснабжения в промышленных масштабах;
ППБ — труба полипропиленовая, для изготовления которой дополнительно используется полиэтилен.В результате получается прочная труба, выдерживающая низкие и высокие температуры. Чаще применяется для укладки систем теплого пола;
Трубы PPR изготовлены из специального полимера, в состав которого входят молекулы этилена. Такая смесь позволяет добиться особой прочности на разрыв, поэтому такие трубы отлично выдерживают скачки давления. Трубы отлично подходят для прокладки холодного и горячего водоснабжения, но температура воды в них не должна превышать 70 ° С;
PPS — Трубы устойчивы к высоким температурам до 95 ° C. Эти трубы часто обозначаются красной полосой.

Трубы армированные полипропиленовые

Один из существенных недостатков полипропилена — высокий коэффициент теплового расширения. Особенно это заметно при построении системы отопления, где полипропилен расширяется под действием тепла, поэтому при их установке необходимо устанавливать компенсационные петли, что довольно неудобно.

Производители давно позаботились об этом недостатке, выпустив армированную полипропиленовую трубу.

Труба армированная PPR также бывает разных категорий:

PN20 — труба армирована стекловолокном. При изготовлении полипропиленовых труб производитель добавляет к ним слой стекловолокна, который впоследствии запекается на два соседних слоя пропилена. Таким образом, получается усиленная конструкция, которая применяется при прокладке труб горячего водоснабжения с большим количеством стыковок. У такой трубы тоже есть свой недостаток — ограничение по ширине диаметра, максимальный размер которого составляет 63 мм;
PN25 — полипропилен, армированный алюминием. Принцип армирования аналогичен предыдущему, однако здесь используются алюминиевые листы и профили. Сечение таких труб может достигать 100 мм, но их монтаж более сложен и требует снятия алюминиевого слоя.

Сантехнические системы Creature с использованием пластиковых материалов уже становятся традицией. Самой популярной для отопления является труба полипропиленовая, армированная алюминием.

Полипропилен — продукт, полученный в результате полимеризации продуктов крекинга нефтепродуктов.Молекула этого вещества представляет собой структуру, состоящую из двух атомов углерода, соединенных с водородом.

Связь углерод-атом углерода состоит из двух связей, одна из которых более слабая. Под воздействием высокой температуры и высокого давления он лопается, и молекула становится химически активной.

А поскольку таких образований в космосе в указанных условиях много, то они слипаются друг с другом, образуя молекулярные цепочки, которые являются основой полипропилена. Процесс проводится в присутствии катализаторов.

Полученный материал представляет собой твердое пластичное образование, плавящееся с повышением температуры. Это свойство вещества используется для производства различных изделий, в том числе труб, методом экструзии (прессования).

Однако физические свойства полипропиленовых труб оставляют желать лучшего. Их главный недостаток — высокий коэффициент линейного теплового расширения.

В итоге трубопроводы по адресу. Кроме того, принадлежность вещества к термопластам послужила причиной разбухания труб под совместным воздействием температуры и давления.

Почему делается алюминиевая арматура

Решение этих проблем было найдено в области проектирования. Полипропиленовый массив в трубе усилен армирующими вставками. Были выбраны материалы с противоположными механическими свойствами: стекловолокно и металл.

Армирование полипропиленом оказалось удачной идеей — значительно улучшились механические характеристики трубопроводов: коэффициент линейного теплового расширения снизился на 75%, его остаточная стоимость сопоставима с таким же показателем для металлических аналогов.

А показатели прочности выросли более чем вдвое — армированные трубы выдерживают давление горячей воды до 20 атмосфер. Таким образом, был получен результат, позволяющий широко использовать полипропиленовые трубы, армированные алюминием, для водопроводных систем горячего водоснабжения и отопления.

Особого внимания заслуживает армирование полипропилена алюминиевой фольгой. Прежде всего — почему выбран алюминий? Характерной особенностью этого металла является надежная защита поверхности изделий из него оксидной пленкой.Алюминиевая патина (Al 2 O 3) очень устойчива к любым окислителям и химически активным веществам.

Его можно разрушить только солями ртути. Таким образом, это надежная химическая защита от упрочнения труб. При этом механическая прочность изделий достаточна, чтобы выдерживать избыточное давление транспортируемой жидкости изнутри толщиной 0,1-0,5 миллиметра.

Некоторые металлы, например золото, серебро и платина, обладают аналогичными свойствами. Но мы не будем серьезно рассматривать их использование при производстве труб по понятным причинам.

Свойства и характеристики полипропилена, армированного алюминием

Трубопроводы, армированные стекловолокном, обладают рядом замечательных характеристик. Один из немногих недостатков таких изделий — проницаемость стенок для молекулярного кислорода воздуха, который является одним из сильнейших природных окислителей. Это приводит к ускоренной коррозии металлических частей трубопроводов:

В системах отопления это внутренняя поверхность котлов, полотенцесушителей и металлических радиаторов отопления, а также металлическая запорная арматура.
В системах горячего водоснабжения страдают фильтры, переходники металлопластиковые счетчики и все, что подвержено окислению.

Здесь используются высокие защитные свойства алюминия и его высокая металлическая плотность. Полипропилен, армированный алюминием, обладает высочайшей кислородной защитой и может служить в водопроводных системах до 50 лет.

Полипропилен, pPR, маркированный , является более прочным материалом для водопровода с горячей водой, поскольку он лучше переносит более высокие температуры и давления в системе, чем другие традиционные продукты.

Внутренняя поверхность труб представляет собой устойчивую поверхность, которая:

не подвержена коррозии;
не подвергается бактериологическому заражению; №
не осаждает известковые отложения, характерные для водопроводных труб;
практически не подвержен физическому износу.

Это дает возможность эксплуатировать трубы из ППР длительное время без изменения физических параметров системы.

Недостатки трубопроводов ППР, армированных алюминием

В данном случае мы имеем дело с достаточно совершенным материалом, который может служить долго и надежно.Однако у него есть и существенные недостатки.

К ним относится необходимость очистки стыковых концов с удалением армирующего слоя. Это неудобная операция, ошибка, которая может привести к нарушению целостности системы.

Посмотреть видео

К недостаткам можно также отнести неустойчивость материала к воздействию жесткого ультрафиолета. При длительном воздействии солнечных лучей он становится хрупким и легко ломается.

Для повышения способности противостоять УФ-излучению в состав вводят сажу в количестве до 2% от общей массы. Но безопаснее просто не использовать трубы из полипропилена для трубопроводов на открытых площадках.

Область применения

Принимая во внимание применимость таких продуктов, необходимо исходить из их происхождения и основных свойств.

Тот факт, что материал относится к термопластам, прямо указывает на невозможность их использования в условиях повышенных температур.Поэтому для безнапорных самотечных трубопроводов, то есть канализационных, используют неармированные трубопрокатные материалы.

Однако и здесь необходимо учитывать возможность максимального нагрева до температуры 95 градусов . .. Потребители избегают перегрева, смешивая с холодной водопроводной водой при сливе кипятка.

Второе применение — системы вентиляции воздуховодов … Здесь нет проблем с применением, так как эти объекты всегда находятся в помещении и защищены от ударов.солнечный свет и высокие температуры.

Посмотреть видео

Все недостатки исходного материала устранены при армировании. Создание защитного слоя из стекловолокна компенсирует его текучесть и высокие свойства теплового расширения.

В результате изделия способны выдерживать давление до 25 атмосфер, не меняя своей формы. И эта способность сохраняется даже при температуре + 95 градусов. Однако это осторожная рекомендация производителя; на самом деле эти изделия выдерживают + 135 градусов.

Производители труб, армированных алюминием, заявляют, что кислородостойкий алюминиевый слой предотвращает коррозию металлических компонентов в системах отопления или горячего водоснабжения. Теоретически это так, но внятной статистики повышенного износа такой проводки нет.

Сравнение стеклопластиковой и алюминиевой арматуры

Предлагаем рассмотреть вопрос подробно, начиная с производственного процесса.

В обоих случаях используются прессовые установки одинаковой конструкции, в некоторых случаях могут применяться в двойном исполнении.Существенное отличие заключается в способе нанесения армирующего слоя.

Для алюминия это заключается в необходимости нанесения клеевых слоев, которые являются очень токсичным веществом. Если используется прочная алюминиевая арматура, необходимо использовать высокоточную лазерную сварочную головку. Это несколько усложняет оборудование, в результате чего стоимость труб, армированных алюминием, выше.

Рабочие характеристики обоих типов практически одинаковые как при использовании для горячей, так и для холодной воды.

Посмотреть видео

В принципе рассматриваются изделия из одного материала, поэтому и технология монтажа сантехнических систем практически одинакова. Единственное, не очень существенное отличие — необходимость снятия алюминиевой оболочки перед пайкой во время установки.

Логично заключить, что мы имеем дело с одним и тем же материалом с практически одинаковыми свойствами и областями применения. Заявленное преимущество труб с кислородной защитой обосновано только теоретически.

Очевидно, что разница между трубами, армированными стекловолокном, и алюминием в принципе невелика.

Маркировка и обозначения

Обозначение на таких коммерческих образцах представляет собой аббревиатуру PPR-AL-PPR, которая полностью объясняет структуру материала. Такие трубы имеют несколько подвидов:

Первый вариант представлен изделиям с перфорированным алюминием внутри;
второй вариант выполнен с твердым металлическим слоем, который является надежной защитой от проникновения кислорода;
Третий тип — пятислойные трубы, где внутри и снаружи полипропилен, посередине — слой алюминия, сверху и снизу — два слоя термоклея.

Некоторые производители заменяют обозначение PPR аббревиатурой PEX, что, по сути, одно и то же.

Любые пластиковые трубы имеют маркировку снаружи. В случае полипропилена, армированного алюминием, он включает следующие данные:

Логотип или товарный знак производителя.
Обозначение типа трубы.
Величина номинального рабочего давления.
Размеры трубы с наружным диаметром и толщиной стенки.
Класс условий эксплуатации.
Максимально допустимое рабочее давление.
Указание на соответствие технической документации — ГОСТу или техническим условиям.

Рассмотрим производителей

Можно с уверенностью сказать, что пластиковые трубы во всем мире производятся повсеместно. На мировом и российском рынках можно отметить:

не так давно — 15 лет. Но за это время она приобрела заслуженную репутацию производителя высококачественной продукции и приверженности ее поставкам. В портфеле заказов компании 30 постоянных клиентов в странах Европы.

Ассортимент выпускаемых труб — это полный размерный ряд от 20 до 115 миллиметров всех видов продукции, включая как пластмассы, так и армированные изделия. Также осуществляются поставки на российский рынок.

Ассортимент выпускаемой продукции полностью покрывает любые потребности в материалах для жилья. Также производит оборудование и арматуру для монтажа трубопроводов.

Особенности крепления полипропилена

По сравнению с другими видами пластмасс полипропилен имеет одно важное отличительное качество — твердость.По этой причине использование гибки труб во время монтажа невозможно. Поэтому все элементы трубопровода соединяются с помощью фитингов методом диффузионной сварки.

Посмотреть видео

Его суть заключается в оплавлении сопрягаемых поверхностей на глубину около 1 миллиметра с последующим сжатием. При этом материал деталей смешивается, образуя на стыке монолитную массу. Отверждение происходит в течение одной-двух минут, и в результате получается надежное соединение.Работы по сборке участков водопровода ведутся на верстаке.

Соединение секций между собой осуществляется весовым, что не очень удобно и придется воспользоваться услугами помощника.

При работе с полипропиленом, армированным алюминием, необходимо очистить конец детали, освободив его от металлической оболочки, потому что металл не может рассеяться с пластиком. Для этого используются специальные приспособления.

Правильно смонтированные водопроводные трубы из полипропилена с алюминием служат до 50 лет. Я желаю вам успеха!

Чтобы при разводке системы отопления не испортить все некачественными трубами, необходимо выбрать «правильного» производителя и трубы соответствующей категории. Производителей полипропиленовых труб в мире очень много, но пока не разработана единая система маркировки и зачастую изделия из одного материала, со схожими характеристиками, имеют разное обозначение. Однако некоторые обозначения являются стандартными, и знание их облегчит выбор материала с требуемыми характеристиками.

Характеристики и маркировка полипропиленовых труб

Именно трубы PPR (по-русски PPR) считаются лучшими, самыми безопасными и надежными на данном этапе.Изделия ППР, ПП-рандом могут применяться в системах централизованного теплоснабжения, а также в индивидуальном, при наличии котла на газовом или жидком топливе. Если установлен твердотопливный котел с автоматической защитой от перегрева (работает при температуре теплоносителя 95 ° С), для разводки системы отопления можно использовать специальный полимер, обладающий повышенной термостойкостью: ПП. Обычно выдерживает внутреннюю среду 95 ° C и кратковременный перегрев до 110 ° C.

Если в системе есть твердотопливный агрегат без автоматики, ни один полипропилен не выдержит.Тогда вам потребуются медные или стальные трубы для проводки. Использование полипропилена в сетях с таким котлом возможно только при наличии жидкостных аккумуляторов тепла, которые сглаживают перепады температур, повышают безопасность системы и удешевляют отопление, при этом повышая его комфортность.

Следующее, на что следует обратить внимание, — это давление … Этот параметр отмечен латинскими буквами PN, а цифры за ними обозначают номинальное давление воды, которое эта труба может выдерживать в течение 50 лет при температуре окружающей среды 20 °. С.Выпускаются трубы PN 10, PN 16, PN 20 и PN 25. Соответственно, эти продукты прослужат 50 лет при давлении 10, 16, 20 и 25 бар / см 2 и температуре окружающей среды 20 ° C.

При изменении температуры и / или давления срок службы значительно сокращается. Например, срок службы изделий PN 16 при 50 ° C составляет не 50 лет, а всего 7-8. Также необходимо знать, что чем выше давление, тем толще стенки трубы, хотя PN 20 и PN 25 имеют слой армирования, поэтому их стенки и внешний диаметр меньше, чем у их аналогов PN 16.

В принципе, марки PN 10, PN 16 также могут использоваться для индивидуального отопления. Они подходят для температуры теплоносителя не выше 70 ° С. Пиково и могут непродолжительное время переносить нагрев до 95 ° С. Срок их службы в таких условиях, конечно, не 50 лет, но лет десять они проработают. Как положительный момент таких труб можно отметить меньшую стоимость (по сравнению с PN 20 и PN 25). Но есть очень существенный недостаток: большой коэффициент расширения. Каждый метр трубы при нагревании до 70 ° C увеличивается почти на 1 см.Если такие трубы прятать в стене или в стяжке пола без компенсационной петли или петли, то через некоторое время они разрушат соседние материалы. Если их уложить сверху (закрепить к стене зажимами / держателями), они будут заметно провисать. Если в «холодном» виде такой трубопровод выглядит нормально и не задерживается на нем, то нависающие трубы значительно портят внешний вид . .. Поэтому такие трубы чаще используют для разводки холодной или горячей воды (температура подачи горячей воды редко превышает 45-50 ° C и тепловое расширение не такого масштаба).

Труба армированная полипропиленом (PPR)

Для отопления обычно используют армированные полипропиленовые трубы (маркировка PN 20 и PN 25). Оба типа подходят как для централизованного, так и для индивидуального отопления. Эти марки различаются по типу армирующего материала: в PN 20 используется стекловолокно, в PN 25 — алюминий (цельный лист или перфорированный в зависимости от производителя). Несмотря на разные материалы армирующего слоя, оба типа имеют коэффициент расширения, который значительно ниже, чем у труб из чистого полимера — на меньше.Но при использовании стекловолокна оно на 5-7% больше, чем у изделий из фольги.

Самые лучшие бренды (Wain Ecoplastik, Valtec, Banninger и др.) Имеют большое количество подделок. Помимо невысокой цены (по сравнению с оригиналами), подделки можно определить на глаз. У качественной трубы слои ровные. Это главный показатель качества. Если арматура расположена посередине, то оба слоя полипропилена везде имеют одинаковую толщину, хотя все вышеперечисленные производители размещают алюминиевый слой ближе к внешнему краю.

Еще один признак, по которому можно определить подделку: практически все лидеры рынка используют стыковую сварку алюминия. Такие трубы более надежны, хотя для их производства требуется дорогое оборудование. На фото выше показан шов внахлест. Это явный признак дешевых труб, мягко говоря, невысокого качества.

Одна из подделок EcoPlastik. Если присмотреться, то обнаружится орфографическая ошибка (нажмите, чтобы увеличить)

Трубы, армированные стекловолокном

В трубах PN 20 в качестве армирующего материала используется стекловолокно. Как правило, изначально этот тип предназначался для горячего водоснабжения. Конечно, они будут хорошо себя чувствовать в большинстве систем отопления. И они будут хорошо работать. Не 50 лет, а не год или два. При условии, что это действительно качественные трубы, а не подделка. Теперь мы подошли к важному моменту: как определять качество. К сожалению, ориентироваться нужно на цену: европейцы производят самые лучшие трубы… Тут не поспоришь: опыт. Но цены у них высокие.

Теперь о самих трубах и их использовании в отоплении. В изделиях такого типа практически не играет роли ни цвет армирующей прокладки, ни материал, из которого она изготовлена. Стекловолокно может быть оранжевым, красным, синим или зеленым. Это просто красящий пигмент и ни на что не влияет. Если можно сосредоточиться на цвете, то только на продольной полосе, которая наносится на поверхность трубы: красный цвет означает пригодность для горячих сред, синий — для холодных сред, оба вместе — об универсальности.

Теперь об особенностях использования стеклопластиковых труб именно для отопления. Их можно установить, но с некоторыми оговорками. Это связано со вторым недостатком полипропилена (помимо большого теплового расширения) — высокой проницаемостью для кислорода. При высоких температурах большое количество кислорода в системе приводит к довольно активному разрушению металлосодержащих элементов. Если в системе используются действительно надежные и качественные, сертифицированные алюминиевые радиаторы (необходимое состояние — из первичного алюминия), то больших проблем быть не должно.Но если их качество вызывает сомнения, или установлены чугунные радиаторы, то нужно использовать только трубы с фольгой, что значительно снижает количество кислорода, проходящего через стенки труб PPR. И еще один момент: проницаемость зависит от толщины стенки, но не сильно, а зависит от качества материала. Итак, мы снова вернулись к тому, что для того, чтобы отопление из полипропиленовых труб работало долго, требуется качество.

Но большинство установщиков советуют устанавливать трубы со стеклопластиком для отопления.Почему? Их быстрее смонтировать. Примерно дважды. А все потому, что для получения качественного шва в фольгированных трубах необходимо удалить слой фольги и часть материала, которая находится над ним. Для этого требуется специальный прибор (на каждый диаметр — свое). Как обычно, хороший инструмент никогда не бывает дешевым, и на него совсем не хочется тратить деньги. К тому же сама процедура зачистки в сумме удлиняет процедуру установки системы почти в два раза. И умение в этом вопросе тоже нужно.Собственно, причины их ясны. Но если делать отопление себе, то вряд ли они что-то за вас решат. Поэтому внимательно читайте об армировании фольгой. Здесь тоже все непросто.

Трубы армированные фольгой

Обозначьте полипропиленовые трубы, армированные алюминием, следующим образом: PEX / Al / PEX. Есть два типа размещения фольги: ближе к внешнему краю и посередине. При установке армированных полипропиленовых труб есть один нюанс: фольга не должна соприкасаться с теплоносителем.Потому что даже если в качестве теплоносителя используется вода, она не является химически нейтральной (соли всегда присутствуют даже в мягкой воде). Вступая в реакцию окисления с фольгой, вода разрушает ее, просачиваясь дальше в трубу. Рано или поздно (довольно рано) такая труба лопнет. К потомку почти все европейские производители выпускают трубы с фольгой, расположенной ближе к краю. Именно они требуют зачистки: снятия внешнего слоя полипропилена и фольги. Но в результате при сварке оказывается, что металлизированный слой защищен от взаимодействия с водой толстым слоем материала.

При использовании труб, в которых слой фольги находится посередине, требуется не зачистка, а обрезка. Для этого тоже используется специальное приспособление, но другого плана — оно разрезает фольгу внутри трубы на несколько миллиметров, не разрушая при этом слои полипропилена. Эта процедура проще и быстрее (продавцы называют такие трубы «ленивыми», понимаете почему?). В принципе, если шов сделан правильно и правильно, полипропилен сваривается между собой, то такой шов более-менее надежен.Но если есть микропора, то в нее проникнет вода и вызовет расслоение трубы. А наличие микропор гарантировано при недостаточном вертикальном срезе, недостаточном опыте (неправильное экспонирование при сварке) и неполном снятии фольги, и проконтролировать, насколько аккуратно снимается фольга между полимерными слоями, нереально … Все это чревато при разрывах, протечках и нарушении целостности системы. Как они формируются, показано на рисунке ниже.

Разница в сварном шве после нескольких лет эксплуатации (щелкните, чтобы увеличить)

У такой конструкции есть еще один недостаток: к фитингу приваривается только верхняя часть материала трубы, а не оба слоя. А это, даже если сварка без микропазов, значительно снижает надежность трубопровода.С другой стороны, такие изделия (ленивцы) намного дешевле своих европейских аналогов. Здесь все объясняется просто: их производят фирмы, которые пытаются выиграть в цене (турецкие и азиатские производители). Но как эта экономия повлияет на будущее? Скорее всего, потребуется срочная замена или ремонт части трубопровода, либо всей системы.

Результат

Любая система водяного отопления предполагает наличие контуров, по которым циркулирует теплоноситель.Эти трубопроводы соединяют котел со всеми, вплоть до самых удаленных, теплообменных устройств — радиаторами отопления. В результате в доме или даже квартире большой площади общая система может иметь очень сложную разветвленную форму, а длина проложенных труб может составлять десятки и даже сотни метров.

Еще не так давно альтернативы стальным трубам ВГП практически не было. Но, согласитесь, их покупка, транспортировка и сама установка очень сложны, дороги и доступны не каждому самостоятельно.И, честно говоря, недостатков у таких труб много. Другое дело — недорогие, легкие, простые в установке и просто внешне красивые полипропиленовые трубы. Правда, не все их разновидности подходят для таких целей, в силу особенностей материала изготовления. А вот полипропиленовые трубы, армированные стекловолокном, для отопления станут отличным вариантом.

Вас может заинтересовать информация о том, что такое и их преимущества

Кроме них выпускаются полипропиленовые трубы с алюминиевой арматурой, поэтому, чтобы разобраться, какая из них лучше, стоит их сравнить. Только так можно будет оценить и обозначить характеристики различных типов этих продуктов.

Почему для отопления нужны армированные полипропиленовые трубы?

Система отопления будет надежной в эксплуатации, если правильно подобрать к ней трубы, соответствующие определенным требованиям. К этим критериям относится устойчивость изделий к высоким температурным и давлением. к агрессивному воздействию циркулирующей по ним охлаждающей жидкости.Эти требования особенно важно учитывать, если трубы и их фитинги планируется установить в системе, подключенной к централизованному теплоснабжению.

В специализированных магазинах Вы можете найти армированные полипропиленовые трубы с разной толщиной стенок, изготовленные из материалов разного качества, отличающиеся стойкостью к высокому давлению и температуре, воздействию ультрафиолета и имеющие разный коэффициент линейного расширения. Поэтому, если решено установить новый контур или заменить старые трубы на полипропиленовые, необходимо знать критерии оценки, которым должны соответствовать материалы, используемые для этих целей.

Итак, для монтажа отопительного контура необходимо выбирать трубы, отвечающие ряду важных требований.

Температура теплоносителя в системе центрального отопления обычно составляет 75 ÷ 80 градусов, но иногда может достигать более высоких значений, близких к 90 ÷ 95 ºС. Поэтому при покупке данных изделий стоит выбирать их с запасом термической устойчивости, то есть в их характеристиках должна быть указана температура не менее 95 градусов.
Полипропилен — отличный материал для труб, но он имеет характерное качество — слишком значительный коэффициент линейного расширения при изменении температуры (по табличным данным — 0.15 мм / м × ºС). Маленький? Но что, если мы посмотрим на этот вопрос «через призму» абсолютных ценностей?

Допустим, отопительный контур смонтирован на температуру +20 ºС. После запуска системы отопления температура в подающем трубопроводе планируется хотя бы 75 ºС. Итак, у нас есть разница с амплитудой +55 градусов. С указанным выше коэффициентом теплового расширения каждый метр нашей цепи будет увеличиваться в длину на 8,25 мм. Даже на относительно небольшом прямом участке в 3 метра это уже дает 2.5 сантиметров удлинения, не говоря уже о более длинных участках. Но это уже очень серьезно!

В результате трубы, расположенные открыто, деформируются, гнутся, выскакивают из креплений-зажимов. Естественно, что при этом в их стенках растут внутренние напряжения, соединительные узлы перегружаются, может нарушаться герметичность резьбовых соединений на арматуре. Система явно проигрывает не только в эстетике внешнего вида, но и в общей надежности.

А что будет с такими трубами, если они будут прочно вмонтированы в стены или пол? Сложно даже представить, какие большие внутренние напряжения испытывают их стены.Понятно, что ни о какой долговечности такого отопительного контура речи не идет.

Вас может заинтересовать информация о том, что лучше —

А вот у армированных труб коэффициент линейного расширения почти в пять раз меньше. При тех же исходных данных трехметровая секция удлиняется всего на 4,95 мм, что совсем не критично. Конечно, это не избавляет от необходимости компенсировать линейное расширение на очень длинных участках, но для самих компенсаторов (петлевых или сильфонов) потребуется гораздо меньше, и их можно разместить в местах, недоступных для глаза.

Кроме высоких температур, система центрального отопления не отличается стабильностью давления, так как, особенно в начале тестовых мероприятий после летнего сезона, в ней происходят неконтролируемые скачки, вплоть до мощного гидроудара, как правило. Поэтому трубы должны быть устойчивы к перегрузкам давлением, и только изделия, армированные алюминием или стекловолокном, обладают такими качествами в гораздо большей степени.
Заявленный производителем срок службы труб для систем отопления должен быть сопоставим с долговечностью других устройств и элементов, входящих в общую схему.И в этом положении армированные полипропиленовые трубы имеют явное преимущество.
Хорошим свойством пропилена является его инертность к агрессивной среде теплоносителя, так как материал стен не должен подвергаться коррозии и разрушению от воздействия различных химикатов, наличие которых, увы, нельзя исключать ни в одной путь. центральная система отопления.
Идеально ровные поверхности внутренних стенок полипропиленовых труб позволяют беспрепятственно циркулировать теплоноситель по контуру отопления.
Полипропилен обладает способностью заглушать звуки циркуляции охлаждающей жидкости внутри системы, что выгодно отличается от традиционной стали. Трубы, армированные стекловолокном, имеют это преимущество в большей степени.

Маркировка полипропиленовых труб

Все без исключения полипропиленовые трубы должны иметь на своей поверхности буквенно-цифровую маркировку, в которой указаны их основные физические, технические и эксплуатационные характеристики. При покупке труб рекомендуется внимательно изучить маркировку, чтобы не ошибиться в выборе оптимального варианта.

Для наглядности рассмотрим маркировку например:

А — как правило, маркировка начинается с логотипа или названия компании производителя материала. В любом случае те фирмы, которые действительно пользуются авторитетом в этой области производства, не стесняются наносить свое имя на каждую единицу своей продукции. Что ж, если производитель «скромен», и ничего подобного в маркировке не указано, это должен быть повод задуматься, стоит ли приобретать такой товар, не является ли это дешевой имитацией.

B — Следующая аббревиатура указывает на структурную структуру трубы. Здесь обычно встречаются следующие обозначения:

— PPR — труба полипропиленовая без внутреннего армирования;

— ППР-ФБ-ППР — труба армированная стекловолокном;

— PPR / PPR-GF / PPR или PPR-GF — труба, армированная композитным материалом, в состав которого входят стекловолокно и полипропилен;

— PPR-AL-PPR — труба армированная алюминиевой фольгой.

— PP-RCT-AL-PPR — эта сложная аббревиатура означает, что труба состоит из нескольких слоев из разных материалов… Итак, PP-RCT — внутренний слой — это модифицированный полипропилен с улучшенными термостатическими свойствами, AL — средний слой — алюминиевая фольга, а PPR — внешний слой — полипропилен.

IN — Следующее обозначение PN — это тип трубы, что во многом говорит о ее эксплуатационных характеристиках и областях возможного назначения. Цифры указывают на номинальное рабочее давление в системе (в барах или технических атмосферах):

— ПН-10 — такие трубы выдерживают давление 10 бар, могут использоваться для холодного водоснабжения или, как исключение, для прокладки трубопроводов в контуры теплого пола с поддержанием соответствующего температурного режима, так как они предназначены для температуры не выше + 45 градусов.

— ПН-16 — изделия предназначены для холодного и горячего водоснабжения с температурой до + 60 градусов и рабочим давлением до 16 бар.

— ПН-20 — наиболее популярный вариант, так как его можно назвать универсальным, так как он применяется как для горячего и холодного водоснабжения, так и для контуров отопления. Трубы с такой маркировкой выдерживают температуру 95 градусов и давление до 20 бар.

— ПН-25 — такие трубы самые прочные, выдерживают давление 25 бар и температуру 95 градусов.Применяются для установки в стояки систем отопления и горячего водоснабжения, в том числе в контурах, подключенных к централизованному теплоснабжению.

Основные типовые размерные параметры труб по данной классификации представлены в таблице:

Ø Нр, мм	PN -25		PN -20		PN -16		PN -10
	Ø Внутр, мм	TC, мм	Ø Внутр, мм	TC, мм	Ø Внутр, мм	TC, мм	Ø Внутр, мм	TC, мм
16	—	—	10.6	2,7	11,6	2,2	—	—
20	13,2	3,4	13,2	3,4	14,4	2,8	16,2	1,9
25	16,6	4,2	16,6	4,2	18	3,5	20,4	2,3
32	21. 2	3	21,2	5,4	23	4,4	26	3
40	26,6	3,7	26,6	6,7	28,8	5,5	32,6	3,7
50	33,2	4,6	33,2	8,4	36,2	6,9	40,8	4.6
63	42	5,8	42	10,5	45,6	8,4	51,4	5,8
75	50	6,9	50	12,5	54,2	10,3	61,2	6,9
90	—	—	60	15	65	12.3	73,6	8,2
110	—	—	73,2	18,4	79,6	15,1	90	10
Ø № — наружный диаметр трубы
Ø IN — Диаметр внутреннего канала трубы (условный проход)
TS — толщина стенки трубы

D — Следующий показатель — это внешний диаметр трубы и толщина ее стенок в миллиметрах.

D — Класс эксплуатации (параметр установлен ГОСТом для труб отечественного производства) указывает рекомендованную область применения данного типа трубы:

Класс эксплуатации полипропиленовых труб	Температура жидкости (рабочая / максимальная), ºC	Назначение труб
XB	до 20	Системы холодного водоснабжения +
1	60/80	Система горячего водоснабжения с максимальной температурой 60 ºC
2	70/80	Система горячего водоснабжения с максимальной температурой 70 ºC
3	40/60	Системы теплого пола с низкотемпературным режимом работы
4	60/70	Системы теплого пола с высокотемпературными режимами работы, классические системы отопления с максимальной температурой теплоносителя до 60 ºC
5	80/90	Системы отопления с высокими температурами, в том числе — с центральным отоплением

F — Последнее буквенно-цифровое обозначение указывает на тот нормативный документ (ГОСТ, ISO или ТО, по стандартам которого эта продукция производится.

Получив информацию о классификации трубы, можно сразу оценить возможную продолжительность ее эксплуатации в плановых условиях. Следующая таблица поможет в этом:

Температура теплоносителя, ºС	Расчетный срок службы	Типы труб
		PN-25	PN-20	PN-16	PN-10
		Максимальное рабочее давление в системе (кгс / см²)
20	10	33.9	21,7	21,7	13,5
	25	33	26,4	21,1	13,2
	50	32,3	25,9	20,7	12,9
30	10	9,3	23,5	18,8	11,7
	25	28,3	22,7	18. 1	11,3
	50	27,7	22,1	17,7	11,1
40	10	25,3	20,3	16,2	10,1
	25	24,3	19,5	15,6	9,7
	50	23	18,4	14,7	9,2
50	10	21.7	23,5	17,3	13,9
	25	20	16	12,8	8
	50	18,3	14,7	11,7	7,3
60	10	18	14,4	11,5	7,2
	25	15,3	12,3	9.8	6,1
	50	13,7	10,9	8,7	5,5
70	10	13,3	10,7	8,5	5,3
	25	11,9	9,1	7,3	4,5
	30	11	8,8	7	4,4
	50	10. 7	8,5	6,8	4,3
80	5	10,8	8,7	6,9	4,3
	10	9,8	7,9	6,3	3,9
	25	9,2	7,5	5,9	3,7
95	1	8.5	7,6	6,7	3,9
95	5	6,1	5,4	4,4	2,8

Цены на полипропиленовые трубы армированные стекловолокном

Трубы армированные полипропиленовые

Конструкция полипропиленовых труб с армированием стекловолокном

Как упоминалось выше, полипропиленовые трубы армированы, чтобы сделать их устойчивыми к высоким температурам и барическим нагрузкам, а также для значительного снижения индекса линейного теплового расширения ила. Чтобы определиться, какой вариант лучше выбрать — трубы армированные алюминием или стеклопластиком, стоит сравнить их основные характеристики.

Стекловолокно использовалось для упрочнения полипропиленовых труб намного позже, чем алюминиевая фольга. Изделия, армированные этим материалом, представляют собой трехслойную структуру, в которой армирующий слой расположен между двумя слоями полипропилена.

«Армопояс» может состоять только из стеклопластика, либо из композитного материала, содержащего стекловолокно и полипропилен.В любом из этих вариантов слои имеют отличное сцепление друг с другом, практически становясь монолитной конструкцией.

Благодаря такой надежной пайке разделение стенок качественной трубы невозможно даже теоретически.

Стекловолокно отлично сдерживает тепловое расширение, что предотвращает любую деформацию и растяжение труб при повышении температуры

Армированные полипропиленовые трубы этого типа выпускаются различных размеров. Так, изделия диаметром менее 17 мм в основном используются для устройства системы «теплый пол», трубы Ø 20 мм хорошо подходят для внутренней разводки горячей воды, а от 20 до 32 мм (иногда и больше) — для устройство отопительных контуров …

Соединение полипропиленовых труб со стеклопластиковой арматурой осуществляется сваркой, иногда иными способами сборки … Более того, при сварке этот вид труб не требует достаточно трудоемкой операции очистки, что значительно облегчает и ускоряет работу.Отсутствие металлических элементов в конструкции этих труб исключает появление отложений солей жесткости, а стыки всех частей системы отопления становятся полностью монолитными.

Сравним преимущества и недостатки стеклопластиковой и алюминиевой арматуры труб ППР

Первое, что нужно сказать, это то, что коэффициент теплового расширения для труб с алюминиевым и стекловолоконным армированием практически одинаков и колеблется от 0.03 до 0,035 мм / м × ºС. Таким образом, оба типа с этой точки зрения эквивалентны.
Армирующий слой из стекловолокна покрывает все пространство между внешним и внутренним слоями полипропилена. Поэтому эти трубы прочны на разрыв, надежны и долговечны, а их расчетный срок службы составляет около 50 лет. В трубах, армированных алюминием, армирующий слой имеет сварной шов (а иногда, в недорогих изделиях, даже простые стыковые кромки фольги выстилаются внахлест), что делает их более уязвимыми к повышенной температуре и давлению.
Трубы, армированные стекловолокном, представляют собой хороший антидиффузионный слой, не пропускающий кислород в охлаждающую жидкость.

Процесс диффузии обязательно приведет к ускорению коррозионных процессов металла оборудования отопительной системы — это котел, насос, отсечной и регулирующие клапаны и другие элементы.

Поскольку для изделий, армированных алюминием, слой фольги иногда бывает непостоянным, увеличивается риск проникновения в охлаждающую жидкость. Кроме того, сам алюминий очень неустойчив к кислородной коррозии.

При прокладке труб с прослойкой из стекловолокна плотность и прочность их соединений не требует регулярного осмотра и обслуживания. Если же установлены изделия, армированные алюминием, надежность соединения будет зависеть от качества калибровки и снятия изоляции перед установкой.

Дело в том, что трубы с алюминиевым армирующим поясом представляют собой клееную стеновую конструкцию. Если в процессе пайки на срезе остается контактирующий с теплоносителем участок металла, то именно отсюда может начаться процесс отрыва стенок.А это, в свою очередь, с большой долей вероятности приведет сначала к вздутию, а затем — к прорыву тела трубы.

А у труб со стеклопластиковой арматурой, представляющих собой практически монолитную конструкцию, эта «ахиллесова пята» отсутствует.

А сваривать трубы без зачистки намного быстрее и проще, тем более что для этих целей не требуется специальный инструмент (бритва).

Трубы, армированные стекловолокном, обладают хорошими теплоизоляционными свойствами, что сводит к минимуму тепловые потери. Трубы, армированные алюминиевой фольгой, имеют несколько более высокую теплопроводность.
Все материалы, из которых изготовлены трубы, армированные полипропиленом для отопления, нетоксичны и не выделяют вредных паров как в холодном состоянии, так и при нагревании. Это в равной степени относится к обоим типам труб.
Стойкость к химическим воздействиям ничем не отличается, что позволяет обоим типам выдерживать «агрессию» некачественного теплоносителя.
Температурный диапазон, в котором обычно эксплуатируются данные типы труб, составляет от — 10 до +95 градусов.Но, даже при кратковременном повышении температуры выше указанной, труба может немного прогнуться, но повреждений на ней не должно произойти.

Исходя из рассмотренных характеристик данных, можно сделать вывод, что оптимальным вариантом для установки в системе отопления для подачи теплоносителя к радиаторам являются трубы ПН-20 и ПН-25 диаметром от 20 ÷ 25 мм. Но когда в системе отопления устанавливаются трубы меньшего диаметра, образующийся в процессе пайки внутренний шов может препятствовать свободному течению теплоносителя.

Для установки стояков обычно выбирают трубы диаметром не менее 32 мм, а то и для полного движения теплоносителя он может быть маленьким. На коллекторных секциях системы можно также использовать большие диаметры — это позволяет ассортимент предлагаемой продукции.

Вас может заинтересовать информация о том, какие подходят

Производители полипропиленовых труб, армированных стекловолокном

В конце публикации — небольшой обзор высококачественных полипропиленовых труб с армированием стекловолокном, отечественные и импортные положительные отзывы профессионалов.

«МЕТАК»

МЕТАК — российская компания, производящая различную продукцию из полипропилена для систем отопления и холодного водоснабжения, в том числе трубы армированные стекловолокном, под торговой маркой МЕТАК FIBER. Эти изделия отлично подходят для установки в высоконагруженных системах отопления.

Трубы изготовлены в белом цвете, имеют максимальную рабочую температуру 95 градусов и рассчитаны на рабочее давление 25 бар при разрушающем давлении 50 бар.

Трубы трехслойные полипропиленовые армированные стекловолокном фирмы МЕТАК и их соединительные детали (фитинги) изготавливаются по ГОСТ. Применяются для прокладки трубопроводов холодного и горячего водоснабжения, теплых полов, систем электропроводки, технологических трубопроводов, поэтому могут иметь разный диаметр.

В данной таблице представлена информация о размерах стеклопластиковых труб, производимых этой компанией. Общей для всех изделий является длина, которая составляет 4000 мм.

Внешний диаметр трубы, мм	Внутренний диаметр, мм	Толщина стенки, мм
20	13,2	3,4
25	16,6	4,2
32	21,2	5,4
40	26,6	6,7
50	33,2	8,4
63	42	10.5
75	50	12,5

Эти изделия отлично подходят для систем отопления загородных домов и квартир в многоэтажных домах. Вся продукция МЕТАК соответствует всем отечественным и европейским стандартам и требованиям, установленным для данной продукции, так как производится на высокотехнологичном оборудовании под строгим контролем квалифицированных специалистов.

«ФВ Пласт»

Чешская компания «FV Plast» специализируется на разработке и производстве полипропиленовых труб для напорных водопроводов для систем холодного питьевого водоснабжения, горячего водоснабжения и отопления.Компания производит полипропиленовые трубы и фитинги к ним только серого цвета, с армирующим слоем алюминия и стекловолокна.

FV Plast одним из первых начал производство изделий, армированных стекловолокном. линейка продуктов называется «ФАЗЕР».

Цены на полипропиленовые трубы FV Plast

Трубы армированные полипропиленовые FV Plast

Характеристики труб FV Plast FASER, армированных стекловолокном:

Рабочая температура охлаждающей жидкости до 80 градусов.
Допускается кратковременное повышение температуры до 90 градусов.
Рабочее давление системы 20 бар.
Максимально допустимое давление 36 бар.
Заявленный производителем срок службы продукции составляет 25 ÷ 50 лет.

Помимо самих труб компания представляет на рынке все необходимые для них комплектующие, что позволяет из материала от одного производителя создавать отопительные контуры любой сложности с гарантированным обеспечением их надежности.

Вас может заинтересовать информация о том, что такое

«Кальде»

Kalde — ведущий турецкий производитель современных систем отопления и водопровода, собранных из труб PPR и аксессуаров. Материал этой компании отличается максимальной защитой от отложений и загрязнений внутри труб в течение всего срока службы. Надежные, легкие, прочные, удобные и экономичные системы Kalde инертны к коррозии и химическому воздействию. Выпускаются в самом широком диапазоне диаметров — от 20 до 110 мм.

Kalde Fiber — трехслойная труба с белой внешней поверхностью из полипропилена, армированная стекловолокном. Он отличается отличной термостойкостью, при этом верхний предел температуры охлаждающей жидкости достигает 95 градусов. Даже при такой температуре в системе давление не превышает 10 бар, производитель деколяет срок службы не менее 50 лет.

Цены на полипропиленовые трубы Kalde

трубы армированные полипропиленовые Kalde

Помимо вышеперечисленного, компания также производит полипропиленовые трубы различных типов:

PN10 и PN20 из полипропилена, PPRC — без внутреннего армирования.
PN20 и PN25, армированные алюминиевой фольгой — трубы для систем отопления и отопления, систем кондиционирования воздуха и аналогичного промышленного использования.
AL-Super — это полипропиленовая труба, армированная в среднем слое алюминиевой фольгой, не требующая разрезания и зачистки.

Ассортимент принадлежностей Kalde очень разнообразен и предназначен для различных, даже самых сложных отопительных контуров.

«БАННИНГЕР»

«BANNINGER» — немецкая компания, производящая продукцию, которая отличается истинно европейским качеством и неоспоримой надежностью в эксплуатации.Компания производит полипропиленовые трубы и полный набор необходимых комплектующих к ним для монтажа контуров отопления, горячего и холодного водоснабжения. Отличительная особенность — необычный изумрудно-зеленый цвет полипропиленовых труб BANNINGER.

Изделия отличаются высокой пластичностью, поэтому спокойно реагируют на высокие и низкие температуры. Параметры деталей из полипропилена подбирались с учетом исследований усталостных свойств материала при эксплуатации в течение 50 лет при постоянной температуре 70 градусов и давлении до 10 бар.

В ассортименте компании полипропиленовые трубы без армирующих материалов, а также со слоем алюминия и стекловолокна. В рамках данной статьи представлены образцы серии «WATERTEC ». и «КЛИМАТЕК». Их использование обеспечит создаваемому отопительному контуру гарантированные показатели надежности и долговечности.

Несколько слов в заключение

В заключение темы хочу порекомендовать не приобретать трубы у неизвестных производителей, которые даже не упоминают название своей компании в маркировке продукции.Немного сэкономив, можно купить изделие, которого не хватит и на один отопительный сезон, выйдя из строя в самый неподходящий момент. В такой ситуации вам придется заплатить гораздо более серьезную сумму за замену труб системы отопления, ремонт собственной и, возможно, квартиры вашего соседа.

Еще одно небольшое замечание. Один из наиболее часто задаваемых вопросов: «Какую информацию несет цвет армирующего слоя, находящегося в стенке трубы?» Ответ прост — нет.Цвет арматуры — это, скорее, «прихоть» производителя, стремление выделить свою продукцию на общем фоне.

По большому счету, любая полипропиленовая труба, армированная стекловолокном, сама по себе рассчитана на работу при повышенных температурах. Так что армирующее «кольцо» будет красным, зеленым, синим или серым — неважно. Основная информация находится в буквенно-цифровой маркировке трубы и в технической документации на нее, с которой, кстати, не забудьте ознакомиться в магазине при выборе материала.Вы можете узнать по ссылке.

И, наконец, чтобы «закрепить» полученную информацию о полипропиленовых трубах — смотрите прикрепленный ниже видеоролик:

Видео: Рекомендации по правильному выбору полипропиленовых труб

Вас может заинтересовать информация о том, как выбрать

Евгений Афанасьев Главный редактор

Автор публикации 14.10.2016

Трубы полипропиленовые для отопления

Полипропиленовая труба для отопления используется много лет, но до сих пор вызывает у людей скептическое отношение к этому материалу.И это подозрение не случайно, прикосновение к полипропиленовым трубам является проблемой для многих вещей, пользующихся большим потребительским спросом, а именно большого количества подделок.

Недобросовестные производители быстро научились делать большие деньги на некачественной продукции и наводнили рынок материалами, которые приходят в негодность через год или два. Чтобы избежать этой проблемы, нужно всегда требовать у продавца сертификат качества, потому что, как ни странно, но подделать официальный документ сложнее, чем саму трубу.

Но не только некачественный материал может стать причиной выхода из строя системы отопления. Полипропиленовая труба, в отличие от металлической, очень легко монтируется самостоятельно, при этом не требуется никаких специальных навыков, а отсутствие знаний приводит к неправильному выбору материалов и ошибкам в расчетах. Чтобы избежать этих проблем, необходимо внимательно ознакомиться со всеми видами полипропиленовых труб для отопления, и понять, где и как их можно использовать.

В первую очередь трубы PPR можно разделить на:

Усиленный.
Неармированный.

Второй вариант намного дешевле, но технические характеристики трубы без дополнительного армирующего слоя намного ниже. Из основных минусов можно выделить характеристику:

Не переносит резких перепадов температуры.
Возможен разрыв при замерзании.
При нагревании свыше 70 градусов труба может провисать и значительно расширяться.
С небольшой «грыжей» на поверхности.

Армированные трубы лишены этих недостатков, но все не так просто, так как армирующий слой тоже может быть разным, и в зависимости от того, как вы будете использовать трубы, выбранный материал, но все в свое время.

Существует несколько вариантов армирования полипропиленовых труб, и каждый имеет свой набор плюсов и минусов. Но не стоит просто покупать самые дорогие, с композитной арматурой, хоть они и превосходят конкурентов по качеству, но некоторые детали просто не имеют смысла, так как каждый материал можно использовать в средах с разным уровнем агрессивности.

Конечно, есть разница в диаметре. Минимальный размер составляет 10 мм, а максимальный — неограничен, но в быту редко используются трубы диаметром более 40 мм. Условно они представлены латинскими буквами PN, за которыми следует число, обозначающее размер.

Для разных условий использования применяется определенный диаметр, так как если давление в системе будет недостаточным для нормальной работы, вода просто не поднимется на необходимую высоту. Для наглядности представим таблицу с диаметром трубы и площадями, где их можно использовать.

Диаметр трубы	Система давления, АТМ	Температурные ограничения и область применения
Тен	Один	Холодная вода. +20
Пятнадцать	1,5	Холодная вода, теплый пол.+60
Двадцать	Два	Горячая вода. +80
Двадцать пять	2,5	Горячая вода. Обогрев. +95
Тридцать два	Три	Горячая вода. Обогрев. +95
Сорок	Более 3	Горячая вода.Обогрев. +95

Важно! Сильное избыточное давление в системе и несоответствие диаметра сломаются, причем неважно, из какого материала сделана арматура.

Самый дешевый вариант — армированная труба. Тонкий цельный лист алюминия помещен между слоями полипропилена и значительно расширяет конструкцию, но у этой трубы, как и у всех других, существует ряд ограничений по ее использованию.

Температура воды в системе не должна превышать 60 градусов, иначе начнется термическая деформация, и труба может лопнуть.
Каждый стык перед пайкой необходимо очистить, что сильно влияет на время монтажа всей системы.
Порог для морозильных труб армированный алюминием, всего 5 градусов. Если такая трубка используется в системе отопления частного дома, то отключать отопление ни в коем случае нельзя.
Не используйте эту трубу в горячей воде, потому что постоянные перепады температуры со временем приведут к разрушению армирующего слоя.

Если все эти факторы отсутствуют, мы можем смело использовать трубу на отопительной системе, но всегда есть определенные риски, и поэтому специалисты советуют монтировать ее только на холодной воде там, где ей ничего не угрожает.

Единственное отличие от первого варианта в том, что здесь не цельный лист алюминия, а перфорированный, то есть с множеством мелких отверстий. Такая перфорация значительно увеличивает прочность армирующего слоя, и соответственно труба может выдерживать большее давление и температуру.

Нет смысла останавливаться на описании характеристик этих труб, так как они мало отличаются от уже описанных выше. Разница лишь в том, что параметры расширения и сопротивления давлению и температуре немного выше, как и цена самого изделия.

Труба армированная слоем стекловолокна способна выдерживать температуру до 80 градусов, и при этом не теряет своих качеств. Дело в том, что стеклопластик пропускается между двумя слоями полипропилена, имеет минимальный нагрев и не расширяется при нагревании. Таким образом, внутренняя часть, которая находится в непосредственном контакте с водой, не коробится при нагревании, поскольку удерживает арматуру, а внешняя часть не нагревается до такой температуры, чтобы деформироваться.

Эта труба может использоваться при установке теплого пола и скрытого отопления.Производители предоставляют минимальный гарантийный срок — 25 лет, но он длится гораздо дольше, что с лихвой компенсирует относительно высокую стоимость.

Еще один неоспоримый плюс полипропиленовых труб с армированием стекловолокном — это то, что они способны выдерживать отрицательные температуры до -20 градусов. И даже если вода внутри замерзнет, полость разорвется.

Совет! Трубу с армированием стекловолокном не нужно очищать перед пайкой.

Наиболее стойкие и выносливые сорта полипропиленовых труб.В качестве армирующего материала для них используется двухкомпонентный композит, пластик и стекловолокно. Особенность этого материала в том, что пластик по своей структуре взаимодействует с внутренней и внешней оболочками, улучшая теплопередачу, тогда как стекловолокно удерживает всю конструкцию в однородном состоянии.

Такую трубу можно смело использовать в любом трубопроводе, так как она способна выдерживать нагрев до 95 градусов и замерзание до -30.

Подводя итог всему вышесказанному, даем небольшую таблицу, которая поможет вам лучше разобраться во всех технических характеристиках полипропиленовых труб и понять, как и где их можно использовать.

Виды арматуры	Технические характеристики
Виды арматуры	Максимальная температура ^Ноль	Минимальная температура, С ^Ноль	Термическое расширение, деформация	Максимальное давление, атм.	Область применения
Цельный алюминий	Шестьдесят	Пять	вторичный	Один	Холодная вода
Перфорированный алюминий	Семьдесят	Десять	вторичный	1.5	Отопление открытого типа
Стекловолокно	Девяносто	Двадцать	низкий	Два	Горячая вода, отопление, теплый пол
Композитный	Девяносто пять	20-30	отсутствует	2.5-3	любая

Следует сразу отметить, что данная тема носит скорее образовательный характер, чем руководство к действию. Монтаж труб из полипропилена несложный и при наличии опыта займет минимум времени, но технология пайки — это очень важное мероприятие, которое не допускает ошибок. Перегрев или недогрев двух компонентов системы в течение нескольких секунд может сильно ослабить шов, и в этом месте рано или поздно образуется течь.

Трапеция, если вы используете трубу с алюминиевой арматурой.
Паяльник с насадками нужного диаметра.
Ножницы для пластиковых труб.

В первую очередь, трубку необходимо разрезать на нужные отрезки с учетом соединительной арматуры. Далее, каждый сегмент с обоих концов обрезан чистым срезом до алюминиевого слоя, остается только паяльный полипропилен.

Теперь нужно надеть нагретую трубку паяльника и фитинг и удерживать их в таком положении определенное время, затем элементы вынимаются из паяльника и соединяются друг с другом на несколько секунд до пластик твердеет и не примет монолитную конструкцию.

Очень важно получить хороший теплый полипропилен, так как на прогрев труб разного диаметра уходит разное время. При наличии опыта необходимое состояние определяется на глаз, если такого опыта нет, ниже представлена небольшая таблица.

Диаметр	Ширина шва, мм	Время, необходимое для хорошей адгезии при пайке
Диаметр	Ширина шва, мм	Нагревательные трубки на паяльнике, ч	Соединить трубы до полного застывания, сек.
Пятнадцать	Двенадцать	Шесть	Десять
Двадцать	Четырнадцать	Семь	Десять
Двадцать пять	Шестнадцать	восемь	Пятнадцать
Тридцать два	Восемнадцать	Двенадцать	Пятнадцать
Сорок	Двадцать	Восемнадцать	Тридцать

Важно! Если все-таки решение о самостоятельной сборке, лучше потренироваться на барахло сегментах.

А подробнее узнать о том, как соединить полипропиленовые трубки, можно посмотреть видео

Отопление и горячая вода — очень ответственный этап ремонта, малейшая ошибка может привести к самым плачевным последствиям. Это не место для рисков или экспериментов. Лучше всего доверить эту работу профессионалам и сделать все своими руками вполне возможно, главное — правильный расчет и строгое соблюдение всех правил монтажа.

Связанные с контентом

Труба ппр армированная стекловолокном

Главная »Труба полипропиленовая армированная стекловолокном

Трубы PP-R, армированные стекловолокном

CN Aquatherm, универсальный поставщик продуктов aquatherm онлайн и офлайн.Мы являемся фабричным отделением, занимающимся продажей и распространением сантехники, оборудования, строительных материалов и сантехники. У нас есть сотни подлинных производственных предприятий по всему Китаю и команда профессионалов, отвечающих за руководство рынком и заводом, письменный и устный перевод, поиск поставщиков, складирование, погрузку контейнеров, отгрузку, экспедирование и послепродажное обслуживание.
Мы продаем качественные и конкурентоспособные цены на следующие продукты: фитинги PPR для горячей и холодной воды, композитные трубы PPR, армированные стекловолокном, трубы и фитинги из ПВХ, резаки и сварочные аппараты PPR, резьбовые фитинги PVC-U BS для водоснабжение, трубы и фитинги из CPVC ASTM D2846, трубы и фитинги из CPVC SCH80, трубы и фитинги из ПВХ SCH80, трубы и фитинги из ПВХ SCh50, трубы и фитинги DIN NBR5648 для водоснабжения, фитинги для труб IRS, трубы и фитинги с резьбой PPH BS, Напорные трубы и фитинги из ПВХ, напорные трубы и фитинги из ПВХ с уплотнением, напорные трубы и фитинги из ПВХ для дренажа, трубы и фитинги из ПВХ ASTM D2665 DWV, звуконепроницаемые дренажные трубы и фитинги из полипропилена, звуконепроницаемые дренажные трубы и фитинги из полипропилена, ПВХ водосточная система для дождевой воды, компрессионные фитинги из полипропилена для орошения, алюминиевые пластиковые трубы и фитинги с перекрытием, алюминиевые пластиковые трубы и фитинги, сваренные встык, трубы pex-a, трубы pex-b, трубы PEX-EVOH, трубы PERT и фитинги, Многослойные трубы и латунные фитинги, скользящие латунные фитинги Pex, хомуты, Трубы и фитинги из оцинкованного железа, трубы и фитинги из латуни и нержавеющей стали, клапаны и фитинги из цинкового сплава и латуни, латунные фитинги для укуса акулы, нажимные фитинги латунные фитинги, краны / смесители, душевые лейки, душевые фитинги ， полиэтиленовые (HDPE) трубы и фитинги, полиэтиленовые настенные трубы со спиральной намоткой, водопроводные трубы HDPE 100, водопроводные трубы HDPE 80, газовые трубы HDPE 100, трубы и фитинги из HDPE стыковой сварки , трубы и фитинги из ПЭВП для стыковой сварки, трубы и фитинги из ПЭВП для раструбной сварки, клапаны и фитинги из ПЭВП, быстроразъемные фитинги из ПЭВП, хомуты из ПЭВП, фитинги для электросварки из ПЭВП, врезные патрубки для электросварки, фитинги для почв и сточных вод из ПЭНД, Геотермальные трубы и фитинги HDPE. Солнечные панели, солнечные инверторы, солнечные контроллеры, солнечные батареи, солнечные электрические плиты, солнечные насосы. Все виды пластиковых форм и машин для литья под давлением, линии по производству пластиковых труб и панелей.
Честность — наша лучшая политика. У нас есть полная уверенность, чтобы гарантировать, что вся наша продукция произведена непосредственно на настоящих заводах, производящих те же продукты, а не на фабриках, покупающих где-либо еще у других заводов. Мы стремимся предлагать только лучшие услуги. Когда вы доверяете нам, мы делаем все возможное, чтобы оправдать ваше доверие.Мы стремимся быть первыми.

Характеристики фитингов PPR:
Материал фитингов PPR: Случайный полипропилен, SK, Borealis, Корейское полипропиленовое сырье Hyosung (Hyosung 200P); Материал Yanshan
Диапазон размеров труб PPR: от 20 мм до 160 мм
Диапазон размеров фитингов PPR: от 20 мм до 160 мм
Номинальное давление фитингов PPR: 1,25 МПа, 1,6 МПа, 2,0 МПа, 2,5 МПа
Цвета фитингов PPR: белый, зеленый, серый, светло-коричневый или другие цвета по вашему запросу.
Соединение фитингов из полипропилена: муфта, электросварка или переходное соединение.
Стандарт фитингов из полипропилена: GB / T18742.2-2002, GB / T18742.3-2002, GB / T13663-2000, GB / T5836.1-2006, DIN8077, DIN8078 Сертификация фитингов pp-r: ISO9001: 2008, ISO14001, CNAS C048-Q, IAF
Application Площадь трубопроводной арматуры ППР:
1. Системы холодного и горячего водоснабжения жилых и коммерческих зданий.
2. Транспортировка промышленного водоснабжения и химических материалов.
3. Система труб для чистой воды.
4. Сети трубопроводов для систем использования дождевой воды.
5. Системы полива для садов.
6. Транспортная система производства питьевой воды.
7. Трубопроводные сети для солнечных станций.
8. Трубы прочие в промышленности и сельском хозяйстве

Труба полипропиленовая композитная армированная стекловолокном

Стеклопластиковая композитная труба PP-R Применение
1. Трубопроводы системы горячего и холодного водоснабжения (включая системы центрального отопления)
2. Системы отопления, включая систему напольного отопления и систему радиаторного отопления
3. Трубопроводы подачи питьевой воды
4. Системы центрального кондиционирования
5. Системы полива в общественных местах, садах, теплицах и т. Д.
6.Промышленный трубопровод для подачи химических веществ

Труба полипропиленовая композитная армированная стекловолокном

Армированные стекловолокном трубы PP-R Характеристики
1. Устойчивость к высоким температурам
Наша композитная труба PPRfiber рассчитана на максимальную длительную рабочую температуру 70 ℃ и максимальную переходную температуру до 95 ℃.
2. Превосходный эффект сохранения тепла
Композитная труба PPR, производимая нашей компанией, надежным производителем труб, имеет низкую теплопроводность, которая составляет всего 1/1500 латунной трубы и 1/250 стальной трубы.
3. Нетоксичен и безопасен для окружающей среды
Не содержат добавок тяжелых металлов, наши композитные трубы PPRfiber не будут покрыты грязью или заражены бактериями.
4. Коррозионная стойкость
Наши трубопроводы PPR устойчивы к химическим веществам и электрохимической коррозии.
5. Более низкая стоимость установки
Легкий вес и простая установка нашей композитной трубы PPRfiber снижает затраты на установку на 50% по сравнению с системой металлических трубопроводов.
6. Более высокая пропускная способность
Наши трубы из стекловолокна PPR с гладкой внутренней стенкой имеют меньшие потери давления и больший объем потока, чем металлические трубы.
7. Long Life
Наша водопроводная труба из волокна PPR имеет пятидесятилетний срок службы при нормальных условиях.

Труба из композитного полипропилена, армированного стекловолокном Размеры (мм):
20
25
32
40
50
63
75
90
110
160

Специальная система для 5-слойных труб PP-R со стекловолокном |

KraussMaffei Berstorff в тесном сотрудничестве с Poloplast GmbH, ведущим производителем пластиковых труб и давним клиентом KraussMaffei Berstorff, разработала особую концепцию производства 5-слойных труб PP-R с армированием стекловолокном.Система была успешно введена в эксплуатацию на заводе Poloplast в Эбенхофене, Бавария, в конце ноября прошлого года. Poloplast также получил одобрение на продукцию и разрешение на производство труб, используемых для систем питьевой воды и кондиционирования воздуха (для диапазона диаметров 32–250 мм).

Совместная разработка «индивидуального решения»
«На протяжении сложного процесса разработки, который включал различные тесты и широкий спектр поставщиков, KraussMaffei Berstorff, в конечном итоге, был поставщиком, который произвел на нас наибольшее впечатление», — говорит Давид Зовкич, руководитель производства Полопласт.Помимо выдающегося управления проектами и превосходного опыта в технологии обработки, концепция трубной головки соответствует нашим высоким стандартам в отношении состава и качества материалов », — поясняет Зовкич. И состав материала, и многослойная структура труб PP-R — это инновации. В результате требования к авторизации достаточно строги. «Мы рады, что смогли работать с KraussMaffei Berstorff над этим проектом развития и заложили основу для производства очень высококачественных пластиковых труб для использования в системах питьевой воды и кондиционирования воздуха», — заключает Зовкич.

фото: KraussMaffei Berstorff

Уникальная концепция спирального распределителя для особых требований к материалу и толщине слоя
Несмотря на то, что KraussMaffei Berstorff имеет большой опыт в области многослойных систем, проект, разработанный для Poloplast, все еще является новым и уникальный. «Мы переработали конструкцию спиральной распределительной системы, чтобы соответствовать требованиям к отдельным слоям с учетом их толщины», — объясняет Андреас Кесслер, генеральный менеджер по продажам KraussMaffei Berstorff в Мюнхене.Комбинация экструдер / трубная головка была разработана для экономии места.

Главный экструдер KME 45-30 B / R с трубной головкой KM-5L RKW 94-250 для производства промежуточного слоя PP-R плотно окружен четырьмя соэкструдерами из той же серии, расположенными полукругом. , а также соэкструдер KME 20-25 B / R для нанесения лент. Такая установка позволяет оператору машины контролировать и контролировать производство с центрального места. Кроме того, головка трубы оснащена энергоэффективным IPC (внутреннее охлаждение трубы), которое обеспечивает точный тепловой баланс для толстостенных труб.

фото: KraussMaffei Berstorff

Особенностью труб PP-R с армированием стекловолокном является их низкая степень удлинения и изгиба. Это дает им во много раз большую жесткость, что, в свою очередь, дает немало преимуществ при укладке труб. Трубы очень часто устанавливают так, чтобы они выходили под подвесные потолки, особенно в общественных зданиях.

Известный поставщик инновационных пластиковых труб
Компания Poloplast представляет инновационные продукты в области пластиковых труб, смесей и полимерной техники.За свою 60-летнюю историю компании Poloplast превратился в одного из ведущих специалистов по пластмассам. Poloplast, дочерняя компания Wietersdorfer Group, управляет производством в двух местах: в Эбенхофене (Бавария) и в Леондинге (Верхняя Австрия).

источник: www.kraussmaffeiberstorff.com

Изоляция

для пластиковых трубопроводов: сколько нужно?

Введение

Пластиковые трубы для бытовых систем горячего и холодного водоснабжения, а также для систем отопления, вентиляции и кондиционирования воздуха в зданиях используются уже много лет и стали основным материалом для трубопроводов в жилищном строительстве.По оценкам одного источника ¹, системы пластиковых труб в настоящее время используются в 75% систем питьевого трубопровода в новом жилом строительстве, и, по прогнозам, к 2015 году это число вырастет до 80%. Пластиковые трубы также обычно используются в коммерческих и промышленных целях. .

По сравнению с металлическими системами трубопроводов пластиковые материалы трубопроводов имеют значительно более низкую теплопроводность, что приводит к более низкой теплопередаче между жидкостью и окружающим воздухом. Для некоторых трубопроводов это может быть выгодно.Например, городские водопроводные сети, входящие в здание, часто будут потеть из-за относительно низкой температуры воды, поступающей в здание. В зависимости от условий окружающей среды пластиковые трубы могут минимизировать или исключить поверхностную конденсацию и связанное с ней капание с труб холодной воды. Однако, когда изоляция требуется по энергетическим нормам, влияние материала стенки трубы на общую теплопередачу обычно невелико. По этой причине в энергетических кодексах не различаются требования к изоляции в зависимости от материала стенок трубы.

Сколько изоляции необходимо на пластиковой трубе? Как это часто бывает, ответ в первую очередь зависит от целей проектирования. Есть ряд причин для изоляции трубопроводов. В Руководстве по проектированию механической изоляции перечислены семь целей проектирования: контроль конденсации, энергосбережение, пожарная безопасность, защита от замерзания, защита персонала, контроль процесса и контроль шума. ²

Часто проектировщики сталкиваются с несколькими задачами проектирования (например, энергосбережение и пожарная безопасность).Количество необходимой изоляции зависит от целей проектирования и специфики применения. В некоторых случаях (например, для контроля конденсации или защиты от замерзания) пластиковые трубы могут не нуждаться в изоляции. В других случаях может потребоваться дополнительная изоляция по сравнению с металлическими трубопроводами. Требования необходимо определять в каждом конкретном случае путем анализа ожидаемых условий эксплуатации. Важно отметить, что когда целью является энергосбережение (т. Е. Соблюдение энергетических норм и правил), пластиковые трубы обычно требуют того же количества изоляции, что и металлические трубы.

Материалы пластиковых труб

В трубопроводных системах используется ряд различных пластиковых материалов, в том числе:

ABS (акрилонитрилбутадиенстирол)
ХПВХ (хлорированный поливинилхлорид)
ПБ (полибутилен)
PE (полиэтилен)
PEX (сшитый полиэтилен)
ПП (полипропилен)
ПВХ (поливинилхлорид)
ПВДФ (поливинилиденфторид)

Эти пластмассы обладают различными свойствами, которые делают их более или менее подходящими для различных применений.Ключевым свойством горячих систем является сохранение прочности при высоких температурах. Поскольку все пластмассы теряют прочность при повышении температуры, использование пластиковых трубопроводов ограничивается рабочими температурами ниже 220 ° F. Для бытовых систем горячего и холодного водоснабжения наиболее распространенными материалами являются ХПВХ и ПЭХ. Для трубопровода распределения охлажденной воды можно использовать множество различных материалов.

Когда дело доходит до ограничения теплопередачи, ключевыми факторами являются теплопроводность и толщина стенок трубных изделий.Как и ожидалось, теплопроводность материалов пластиковых труб различается. Таблица 1 извлечена из различных источников и показывает диапазон значений проводимости, указанных в литературе. Значения варьируются от минимума 0,8 британских тепловых дюйма / (высот ² ° F) для ПВДФ до максимального значения 3,2 британских тепловых дюйма на дюйм (выс. Футы ² ° F) для PEX. . Для сравнения, проводимость меди составляет приблизительно 2720 БТЕ? Дюйм / (ч фут. ² F) при температуре 75 ° F; в то время как сталь имеет проводимость примерно 314 БТЕ · дюйм./ (выс. фут. ² ° F).

Пластиковые трубы изготавливаются по разным размерам. ХПВХ доступен либо с номинальными размерами трубы (NPS) от ¼ ”до 12 ″, либо с размерами медных труб (CTS) от” до 2 ″. Доступны размеры NPS для толщины стенок Schedule 40 или Schedule 80. Размеры CTS для толщины стенки имеют стандартное размерное соотношение (SDR) 11 (т.е. внешний диаметр в 11 раз больше толщины стенки). ³

PEX доступен в размерах CTS от ¼ «до 3» с SDR приблизительно 9.Размеры, использованные в этом исследовании, были взяты из Руководства по исследовательскому дизайну Национальной ассоциации домостроителей (NAHB) «Жилые водопроводные системы PEX». ⁴

Расчет теплообмена

Данные таблицы 1 показывают, что теплопроводность металлических трубопроводов в 30–3000 раз выше, чем у типичных пластиковых материалов трубопроводов. Однако влияние на теплопередачу к или от жидкости будет зависеть не только от относительных тепловых сопротивлений стенки трубы, но также от других тепловых сопротивлений в системе.Для неизолированных трубопроводов коэффициент поверхности воздуха обычно представляет собой наибольшее тепловое сопротивление в системе. Скорость ветра у поверхности, наряду с тепловым излучением материала поверхности, является доминирующей. По мере добавления изоляции в систему сопротивление изоляционного слоя начинает преобладать, а другие сопротивления становятся менее важными. На рис. 1 сравниваются потери тепла из горизонтальной 2-дюймовой трубы, содержащей воду при 140 ° F, в неподвижном воздухе при 75 ° F. Для корпуса без покрытия потери тепла от трубки из ХПВХ значительно меньше, чем от медной трубки.При толщине изоляции более ½ дюйма разница в тепловых потерях становится небольшой. В этом примере предполагалась гибкая эластомерная изоляция.

Относительная величина этих эффектов будет варьироваться в зависимости от ситуации, но их можно оценить с помощью хорошо установленных процедур расчета. Процедуры для этих расчетов изложены в стандарте ASTM C 680 ⁵ и во многих учебниках по теплопередаче.

Было выбрано несколько примеров приложений, чтобы помочь проиллюстрировать взаимосвязь.Во всех этих примерах сравниваются тонкостенные (тип M) медные трубки с трубками из CPVC и PEX стандартного размера. Эти материалы были выбраны потому, что вместе они составляют наибольшую долю продуктов на рынке и потому, что они эффективно охватывают диапазон теплопроводности трубопроводов. В таблице 2 показаны значения проводимости и поверхностного излучения, использованные в этом анализе.

Пример 1 предполагает наличие 2-дюймовой линии горячего водоснабжения (ГВС) CTS, расположенной в коммерческом здании. Рабочая температура этой линии составляет 140 ° F, а условия окружающей среды предполагаются равными 75 ° F при скорости ветра 0 миль в час.Для расчетов в качестве изоляционного материала используется гибкая эластомерная изоляция (ASTM C 534 Grade 1). Требование Международного кодекса энергосбережения
(2012 IECC) 2012 года для этого приложения требует 1 ″ изоляции. Расчетные потери тепла на фут участка трубопровода приведены в Таблице 3.

Пример 2 включает 1-дюймовую линию нагрева горячей воды (ГВС) CTS в коммерческом здании. Линия работает при температуре 180 ° F и проходит через камеру возвратного воздуха с температурой 75 ° F и скоростью воздуха 3 мили в час.В этом примере мы будем использовать изоляцию из стекловолокна (ASTM C 547, тип I). Требование IECC к изоляции для этого приложения 2012 года составляет 1 ½ ». Результаты расчетов представлены в таблице 4.

Пример 3 представляет собой 2-дюймовую линию подачи охлажденной воды (CWS) CTS, работающую в механическом помещении коммерческого здания. Рабочая температура 40 ° F; температура окружающей среды 80 ° F; и скорость ветра составляет 1 милю в час. В качестве изоляционного материала используется гибкая эластомерная изоляция
(ASTM C 534 Grade 1).Требуемая толщина изоляции 2012 IECC для этого приложения составляет 1 дюйм. Результаты этого примера показаны в таблице 5.

Результаты для всех трех примеров аналогичны и позволяют выявить следующие важные моменты:

Как и ожидалось, теплопотери или теплопотери зависят как от толщины изоляции, так и от выбора материала трубы. Однако влияние толщины изоляции значительно более значимо, чем выбор материала трубы.В примере 1 добавление 3/8 дюйма изоляции к неизолированной медной линии снижает потери тепла на 61%; при замене материала «голой трубы» с меди на ХПВХ потери тепла снижаются на
21%.
Для неизолированных трубопроводов влияние материала основной трубы на тепловой поток является значительным. Наибольший эффект наблюдается для случаев ХПВХ (поскольку ХПВХ имеет более низкую теплопроводность). По сравнению с медным корпусом, варианты CPVC показывают снижение теплового потока на 21%, 34% и 27% для трех примеров соответственно.Уменьшение для корпуса PEX имеет меньший эффект и в среднем снижает тепловой поток на 8%. Для корпуса с неподвижным воздухом более низкий эмиттанс медной поверхности (= 0,6) дает некоторое тепловое сопротивление по сравнению с пластиковыми корпусами (= 0,9).
Влияние основного материала уменьшается по мере увеличения количества изоляции. В примере 1 с изоляцией толщиной 1 дюйм потери тепла для материала из ХПВХ на 7% меньше, чем в аналогичном медном корпусе. При толщине изоляции 2 дюйма разница составляет менее 5%.Рассматривая все три примера, удар при толщине изоляции 2 дюйма в среднем составляет 4,4%.
Исходя из этих примеров, замена толщины изоляции на материал трубы с более низкой проводимостью не сработает. В примере 1 при требуемой по нормам толщине изоляции 1 дюйм потери тепла для системы медных труб составляют 12,2 БТЕ · ч / фут. Альтернативная конструкция из ХПВХ с ¾ ”изоляцией (следующее меньшее увеличение для этого изоляционного материала) дает более высокие потери тепла — 12,9 БТЕ · ч / фут. Рассмотрение других случаев приводит к аналогичному выводу
: пластиковая труба снижает тепловой поток, но не настолько, чтобы
оправдал удаление дополнительной изоляции.

Энергетический кодекс Требования к трубопроводам

Все действующие нормы энергоснабжения моделей содержат требования к изоляции для трубопроводов горячего водоснабжения и отопления, вентиляции и кондиционирования воздуха. Хотя детали несколько различаются, требования обычно указываются как минимальная толщина изоляции без учета материала трубы. Например, требования IECC 2012 для нагрева технической воды приведены в Разделе C 404.5 и читаются следующим образом:

C404.5 Изоляция труб.Для систем с автоматической циркуляцией горячей воды и систем электрообогрева трубопроводы должны быть изолированы толщиной не менее 1 дюйма (25 мм) с изоляцией

, удельная проводимость не более 0,27 британских тепловых дюймов на дюйм / (выс. Футов) ² ° F.

Первые 8 футов (2438 мм) трубопровода в системах поддержания температуры без горячего водоснабжения, обслуживаемых оборудованием без встроенных тепловых ловушек, должны быть изолированы 0,5 дюйма (12,7 мм) материала, проводимость которого не превышает 0,27 БТЕ · дюйм. ./ (час-фут ² ° F).

Единственным условием здесь является то, что изоляция имеет проводимость, не превышающую 0,27 БТЕ · дюйм. / (Выс. Фут. ² ° F). Требования к толщине изоляции одинаковы, независимо от того, является ли основной материал медью, сталью сорта 40, нержавеющей сталью сорта 80, ХПВХ или полиэтиленгликолем. В то время как выбор основного материала будет влиять на теплопотери или теплопотери в системах изоляции, этот эффект относительно невелик для изолированных трубопроводов.

Требования IECC 2012 г. к трубопроводам для систем отопления, вентиляции и кондиционирования воздуха в коммерческих зданиях приведены в таблице 6.Здесь требования к толщине различаются в зависимости от рабочей температуры и номинального размера трубы или трубки. Как и прежде, требования к толщине — , а не , дифференцированные по основному материалу трубы или толщине стенки.

Требования к толщине снова не зависят от изоляционного материала, если проводимость материала находится в пределах указанного диапазона. Если проводимость изоляционного слоя выходит за пределы указанного диапазона, требуемая толщина изоляции должна быть отрегулирована на основе уравнения в сноске b таблицы 6.Обратите внимание, что, поскольку коэффициент излучения внешней поверхности не рассматривается в таблице 6, требования к толщине также не зависят от материала внешней оболочки.

Требования норм для трубопроводов не касаются некоторых других системных переменных, которые, как известно, влияют на тепловые характеристики. Например, требования к толщине не зависят от местоположения внутри здания. Хотя можно определенно утверждать, что гидравлический трубопровод к змеевику повторного нагрева, проложенный через камеру возвратного воздуха, где движущийся воздух увеличивает тепловые потери, должен иметь большую изоляцию, чем аналогичный трубопровод, проходящий через закрытую полость в неподвижном воздухе, энергетические нормы не требуют разная толщина утеплителя.

При рассмотрении этих требований энергетического кодекса они могут показаться чрезмерно упрощенными. Однако одна из целей организаций, пишущих код, состоит в том, чтобы сформулировать требования как можно проще, при этом соблюдая цели кода. Здания сложные, буквально тысячи требований кода подлежат проверке. Хорошее требование к коду должно быть простым и легко проверяемым.

Хотя минимальные требования IECC 2012 к толщине изоляции трубы не зависят от материала трубы, признается, что должностные лица кодекса могут быть восприимчивы к альтернативам, основанным на техническом анализе, демонстрирующем, что тепловые характеристики альтернативной конструкции такие же или лучше, чем базовый случай, соответствующий кодексу.Для примера
стандарт ASHRAE 90.1-2010 (который лег в основу требований IECC 2012 года) имеет сноску к таблице требований:

Стол основан на стальной трубе. Для неметаллических труб толщиной Schedule 80 или менее должны использоваться значения таблицы. Для других неметаллических труб, имеющих тепловое сопротивление выше, чем у стальных труб, допускается уменьшение толщины изоляции, если предоставлена документация
, показывающая, что труба с предлагаемой изоляцией имеет не больше теплопередачи на фут, чем стальная труба с изоляцией, показанной на стол. Это, в частности, обеспечивает разработчикам гибкость в использовании толстостенных пластиковых труб с пониженным уровнем изоляции при условии, что альтернативная конструкция не имеет большей теплопередачи, чем базовая.

Ряд «зеленых кодов» или «кодов растяжения» был разработан с целью выхода за рамки минимальных требований в базовых кодах. Эти коды моделей доступны для юрисдикций или владельцев, которые хотят улучшить характеристики здания. Примеры включают Международный кодекс экологического строительства (IgCC), Международную ассоциацию работников водопроводных и механических служб
(IAPMO) «Дополнение к Кодексу
экологического водопровода и механики» и стандарт 189 ASHRAE.1-2011 «Стандарт на проектирование высокоэффективных экологичных зданий». Хотя ни один из этих кодов моделей специально не предусматривает исключения для изоляции пластиковых трубопроводов, альтернативные конструкции обычно допускаются, если это оправдано техническим анализом. Формулировка в разделе 102.1 Зеленого приложения IAPMO типичная:

102,1 Общие. Ничто в этом дополнении не предназначено для предотвращения использования систем, методов или устройств эквивалентного или высшего качества, прочности, огнестойкости, эффективности, долговечности и безопасности по сравнению с теми, которые предписаны этим дополнением.Техническая документация должна быть представлена в уполномоченный орган для подтверждения эквивалентности. Компетентный орган должен иметь право утверждать или отклонять систему, метод или устройство для использования по назначению.

Заключение

Все действующие нормы и стандарты энергопотребления в зданиях требуют изоляции труб на трубопроводе горячей воды и HVAC. Требования различаются, но ни один из кодов моделей не различает требования к изоляции труб в зависимости от материала труб.

Для неизолированных или неизолированных труб более высокое тепловое сопротивление стенок пластиковых труб может значительно снизить тепловой поток (примерно на 30%) по сравнению с медными трубами. По мере увеличения уровня изоляции влияние сопротивления стенок трубы значительно уменьшается. При уровне изоляции, требуемом действующими энергетическими нормами и стандартами, влияние материала стенок трубы на общую теплопередачу невелико.

В некоторых применениях (например, для контроля конденсации или защиты от замерзания) более низкая проводимость пластика по сравнению с металлическими материалами трубопроводов может быть преимуществом и может устранить дополнительную теплоизоляцию.Для других применений может потребоваться дополнительная изоляция, в зависимости от целей проектирования и специфики ситуации.

Теплоизоляция механических систем зарекомендовала себя как простая и рентабельная технология для снижения потерь тепла и выигрыша в системах здания. По мере того, как энергетические нормы и правила (как предписывающие, так и целостные) становятся более строгими, а владельцы зданий, операторы и арендаторы стремятся к более производительным и более экологичным зданиям, проектировщики должны сосредоточиться на том, как и где использовать больше, а не меньше изоляции.Например, некоторые проектировщики рассматривают возможность использования изоляции труб для экономии ограниченных водных ресурсов, а также энергии в системах подачи горячей воды для бытовых нужд. ⁶ Поскольку ожидаемый срок службы зданий может составлять 50 лет и более, гораздо проще и экономичнее спланировать и установить надлежащие системы механической изоляции во время строительства
, чем переоснащать или модернизировать системы изоляции позже . Аналогичным образом, когда объекты ремонтируются или ремонтируются, не следует упускать из виду возможность модернизации систем механической изоляции.Попытки пожертвовать уровнями механической изоляции для минимизации начальных затрат контрпродуктивны, и владельцам зданий было бы лучше сосредоточиться на изучении долгосрочных характеристик строительных систем.

Эта статья была разработана Национальной ассоциацией изоляционных материалов (NIA) и Североамериканской ассоциацией производителей изоляционных материалов (NAIMA).

Артикул:

Барретт, Стивен Р. «Достижения в области питьевых и технологических трубопроводов и фитингов с использованием радиочастотной сварки плавлением.”Симпозиум IAPMO по новым технологиям, 1 мая 2012 г.

Национальный институт строительных наук, «Руководство по проектированию механической изоляции», www.wbdg.org/design/midg.php

Ассоциация пластиковых труб и фитингов, «Руководство по установке: трубопроводы горячей и холодной воды из ХПВХ», 2002 г.

Исследовательский центр NAHB, «Руководство по проектированию: бытовые водопроводные системы PEX», ноябрь 2006 г.

ASTM C680-10, «Стандартная практика для оценки тепловыделения или тепловых потерь и температуры поверхности изолированных плоских, цилиндрических и сферических систем с использованием компьютерных программ
». ASTM International, Западный Коншохокен, Пенсильвания. 2010.

Кляйн, Г., «Исследование распределения горячей воды», Insulation Outlook, , декабрь 2011 г.

Заявление об авторских правах

Эта статья была опубликована в сентябрьском номере журнала Insulation Outlook за 2012 год.Авторские права © 2019 Национальная ассоциация изоляторов. Все права защищены. Содержание этого веб-сайта и журнала Insulation Outlook не может быть воспроизведено каким-либо образом, полностью или частично, без предварительного письменного разрешения издателя и NIA. Любое несанкционированное копирование строго запрещено и может нарушить авторские права NIA и другие соглашения об авторских правах, заключенные NIA с авторами и партнерами. Свяжитесь с [email protected], чтобы перепечатать или воспроизвести этот контент.

Owens Corning производит изоляцию из стекловолокна для полипропиленовых труб Aquatherm

Aquatherm с покрытием из стекловолокна Owens Corning.

Возможно, вы слышали об Owens Corning — компании, которая является крупнейшим в мире производителем стекловолокна. Возможно, вы также слышали об Aquatherm — компания производит и продает уникальные и гибкие полипропиленовые (PP-R) трубы для широкого спектра отраслей, включая крафтовое пивоварение (PP-R отлично подходит для транспортировки гликоля, но и для всего остального тоже. ). В конце прошлой недели компания Owens Corning Insulation Systems LLC объявила о планах по производству высококачественной изоляции для труб из стекловолокна с индивидуальной подгонкой ASJ для труб Aquatherm в рамках эксклюзивного соглашения с Aquatherm North America.Что это значит?

Что ж, внедрение этих новых решений позволит изоляторам и инженерам-механикам уверенно и легко работать с системами трубопроводов из полипропиленового ряда (PP-R) метрических размеров Aquatherm. Новая изоляция для труб из стекловолокна AQ позволит использовать существующие каналы сбыта Owens Corning, чтобы вывести на рынок более девяти размеров и 22 артикулов (покрывающих трубы диаметром до 4 дюймов (125 мм)). Эта линейка продуктов предлагает индивидуальное решение, соответствующее внешним размерам трубопроводных систем метрического размера немецкого производства.

«Owens Corning обнаружила возможность поставить для Aquatherm North America индивидуальное решение для изоляции из стекловолокна, которое принесет прямую пользу клиентам и удовлетворяет потребности рынка», — сказал Алекс Легалл, вице-президент по продажам Engineered Insulation Systems. «Благодаря этому новому соглашению между Owens Corning и Aquatherm, введение изоляции труб из стекловолокна метрических размеров устраняет проблемы определения размеров, связанные с преобразованием в метрическую систему, и обеспечивает эффективное и высокопроизводительное решение.”

Aquatherm производит и продает трубы PP-R для использования в герметичных водопроводных и механических системах любых размеров. Компания предлагает высококачественные, долговечные и экологически чистые трубы и фитинги, а также стремится поставлять экологически чистые продукты и эффективные системы для различных областей применения.

Трубы полипропиленовые для отопления со стекловолокном: Полипропиленовые трубы, армированные стекловолокном и их применение для систем отопления

лучший вариант для надежной системы отопления

Трубы полипропиленовые (ППР) для отопления армированные стекловолокном: плюсы и минусы, отзывы

Преимущества труб

Недостатки труб

Выбор труб: размеры и давление

Полипропиленовые трубы и фитинги: видео

Полипропиленовые трубы для отопления: фото

Полипропиленовые трубы PPRC PN25 армированные стекловолокном

Полипропиленовые трубы PPRC PN25 армированные стекловолокном купить

Конструктивные особенности трубы PPRC PN25 цена

Полипропиленовые трубы армированные стекловолокном для отопления

Армированные полипропиленовые трубы для отопления: рекомендации по выбору и монтажу

Виды труб ППР

Рекомендации по выбору

Немного о монтаже

Заключение

Трубы полипропиленовые армированные стекловолокном

Маркировка и технические показатели

Армированные полипропиленовые трубы

Трубы со стекловолокном

Особенности использования труб в отоплении

Армирование фольгой

Полипропиленовые армированные трубы для отопления: как выбрать, технические характеристики

Технические характеристики

Монтаж

Обзор цен

Отопление из полипропиленовых труб, армированных стекловолокном

Положительные свойства полипропилена для применения в отопительных системах

Область применения

Что лучше выбрать: изделие, армированное алюминием или со стекловолокном?

На что обратить внимание при выборе полипропиленовых труб

Рабочее давление

Теплоноситель и его нормальная температура

Диаметр трубопровода

Как монтируются ПП трубы, армированные стекловолокном

Все о полипропиленовых трубах, армированных стекловолокном. Трубы полипропиленовые для отопления: армированные стекловолокном и фольгой

Виды армирования труб ППР

Трубопровод, армированный стекловолокном

общие характеристики

Изделия полипропиленовые

10 плюсов

Каковы основные положительные характеристики труб, армированных стекловолокном?

4 минуса

Какие бывают виды полимерных труб

Однослойный

О многослойных аналогах

1. Изделия, для армирования которых используется перфорированная алюминиевая фольга.

2. Трубы ПП с армированием в виде цельной алюминиевой фольги.

3. Изделия из полипропилена с полиэтиленовым армированием.

4. Труба полипропиленовая с армированием стекловолокном.

Как элементы соединяются друг с другом

Что такое труба из полипропиленового волокна, армированная стекловолокном?

Как правильно выбрать

1. Требуемые диаметры.

2. На какое давление рассчитаны детали?

3. Производители

Выводы

Видео

Разновидности труб ППР

Характеристики труб полипропиленовые армированные

Маркировка труб и их индикаторы

Монтаж стеклопластиковых труб

Характеристики и маркировка полипропиленовых труб

Труба армированная полипропиленом (PPR)

Трубы, армированные стекловолокном

Трубы армированные фольгой

Результат

армирован стекловолокном и фольгой.Что лучше? Типы труб PPR и их характеристики Трубы PPR с твердым алюминиевым армированием

Алюминий снаружи трубы

Алюминий на внутренней стороне трубы

Полипропилен со стекловолокном

Полипропилен с базальтовым стекловолокном

Характеристики полипропиленовых труб

Виды полипропиленовых труб

Трубы армированные полипропиленовые

Почему делается алюминиевая арматура

Свойства и характеристики полипропилена, армированного алюминием

Недостатки трубопроводов ППР, армированных алюминием

Область применения
