Вентиляционные короба для бани: Вытяжной короб для бани. Нужна вытяжка в бане? Как сделать правильно своими руками, какие особенности в парилке и в моечной? Что сделать, чтобы не задохнуться? Преимущества вентиляции бани печкой

принципы обустройства и схемы размещения вентиляционных отверстий

Деревянный короб с фольгой для вентиляции бани. Естественная вентиляция в бане: принципы обустройства и схемы размещения вентиляционных отверстий

Собственная банька на участке – непременный атрибут загородного домовладения. Это не просто помещение для гигиенических процедур. Это место для семейного отдыха и встреч с близкими друзьями. Именно поэтому следует продумать ее конструкцию до мелочей. И один из наиважнейших аспектов- правильная вентиляция в бане. Своими руками вполне можно осилить монтаж эффективной вентиляционной системы. Как это сделать просто и быстро – в нашем материале.

Читайте в статье:

Нужна ли в бане вентиляция и каковы ее основные принципы?

Еще древние зодчие знали, что без доступа свежего воздуха дом или баня быстро разрушатся под воздействием сырости и плесени. Именно для воздухообмена они оставляли между верхними бревнами щели. Сейчас на смену такой простой технологии пришли более эффективные системы. Они требуют некоторого времени на установку и планирование. Есть искушение и вовсе махнуть на этот вопрос рукой, но чем это грозит в результате:

  • спустя всего пару лет материалы строения, особенно если оно выполнено по каркасной технологии, придут в негодность из-за постоянной сырости;
  • в помещении будет постоянно присутствовать затхлый запах. Особенно он будет ощутим при растапливании бани, а это сведет на нет все удовольствие от процесса;
  • пребывание в такой бане не просто станет малоприятным, но и опасным для здоровья. Помимо скопления угарного и углекислого газа, в воздухе будет присутствовать большое количество спор плесени, которые могут вызвать тяжелые легочные и кожные заболевания.

Очевидно, что стоит потратить время и средства для собственной безопасности. Прежде чем браться за работу, изучите основные принципы обустройства вентиляции для бани:

Принцип Описание
Правильное распределение воздушных потоков Согласно основным законам физики, горячий воздух поднимается вверх, а холодный – соответственно, опускается вниз. Следует распределить потоки так, чтобы на лежаках была оптимальная температура, а ноги в парилке не мерзли.
Сохранение температуры в помещении Воздухообмен не должен нарушать процесса парения, то есть воздушные потоки не должны охлаждать парилку.
Использование материалов, устойчивых к высокой температуре и влажности Для организации принудительной вентиляции в помещении могут использоваться системы с механической подачей воздуха. Все элементы системы изготавливаются из материалов, устойчивых к высокотемпературному режиму парной и повышенной влажности воздуха.

А теперь о том, как сделать вентиляцию в бане таким образом, чтобы не потерять драгоценный пар и при этом сохранить материалы и здоровье?

Вентиляция в бане: схема и устройство, особенности систем

Для банного помещения оптимально использование приточно-вытяжной вентиляции. Основной принцип ее работы заключается в организации притока свежего воздуха и вытяжки в бане. Схема этой системы проста:


Свежий воздух может поступать в помещение через вентиляционные клапаны, продухи, приоткрытые форточки. Удаляется нагретый воздух, насыщенный углекислотой, через поддувало в печи или вытяжку.

Чтобы система работала эффективно, следует соблюдать несколько несложных правил:

  1. Входящие отверстия вентиляции располагают в нижней части стены, недалеко от печи. Так воздушный поток будет быстрее нагреваться и двигаться естественным образом.
  2. Чтобы регулировать потоки, используют заслонки на вентиляционных отверстиях. Оптимальный режим обновления атмосферы в парной – три объема за час.

Эти два основных принципа необходимо соблюдать при любом расположении топки в бане. Вместе с тем, размещение печи тоже имеет немаловажное значении при планировании вентиляции в бане. Схема расположения каналов будет разной. Вот два варианта для примера:


Кроме таких, традиционных вариантов, можно использовать и другие эффективные системы, работающие естественным образом, без использования механизмов и приборов для принудительной подачи воздуха.

Как правильно спланировать вентиляцию пола в бане?

Полы в банном помещении постоянно влажные. Именно они в первую очередь выходят из строя. Особенно подвержены разрушительному влиянию сырости деревянные покрытия, по которым так приятно ходить босиком. Если не предусмотреть правильную вентиляцию под полом в бане, менять настил придется не реже, чем раз в три-четыре года.

Подумать об этом стоит в самом начале стройки. Самый простой способ обеспечить сохранность полов – оставить продушины в цоколе здания. Их располагают друг напротив друга и закрывают решетками, чтобы через отверстия не проникали крысы и мыши.


Доски укладываются на лаги таким образом, чтобы между ними оставались зазоры примерно в полсантиметра. Вода не будет задерживаться на таком покрытии, а воздух беспрепятственно проникнет ко всем сторонам настила.


Можно вывести вентиляционную трубу из-под пола в стояк, который должен быть выше крыши. На верхушке стояка монтируют дефлектор.

Важно! Не стоит использовать для вывода потоков воздуха чердачное помещение. Зимой холодная и влажная атмосфера подчердачного пространства опустится в баню.

Свободный доступ воздуха к фундаменту

Если обеспечить вентиляцию фундамента в бане, можно одним махом решить большую часть проблем. Хороший обдув пространства под полом гарантирует защиту от гниения и плесени.


Самый оптимальный размер вентиляционного отверстия – 11 сантиметров. Можно использовать воздуховод и большего диаметра, но в этом случае лучше установить заслонку.

Совет! Если банька расположена в низине или стоит близко с другим постройкам, необходимо сделать не два, а четыре вентиляционных отверстия с каждой стороны фундамента.

Вентиляционные каналы монтируют во время заливки фундамента. Для их формирования используют асбестоцементные или пластиковые трубы. Расстояние от земли до воздуходува – не менее 15 сантиметров.


Специфика вентиляции в бане в парилке

Вентиляция в парной должна работать во время банной процедуры. По ее окончании парную обычно проветривают, открыв двери нараспашку, чтобы как можно быстрее удалить из помещения влажный пар.

Что нужно для качественной вентиляции в парилке бани? Схема ее устройства проста: воздух должен поступать не из смежных помещений, а с улицы.


На этой схеме отмечено, что воздух в парилку поступает из-под корпуса печи. Прохладные воздушные массы будут быстро прогреваться и не изменять температурного режима парной. Отработанный поток воздуха выводится через канал, размещенный в дальнем углу помещения. Такая схема размещения пригодна в случае, если топка находится непосредственно в помещении парной.

Если печь находится вне парной и соединена с ней топочным тоннелем, расположение каналов вентиляции следует немного изменить. Приточный канал располагают под полом или непосредственно над полом и выводят его у предтопочной площадки, закрытой листом металла или керамической плиткой. Входное отверстие закрывают решеткой.

К сведению! Приточный канал должен быть того же диаметра, что и вытяжной.

Воздухообмен в моечном помещении

Это самое влажное помещение в бане и здесь важно продумать движение воздушных масс таким образом, чтобы полы и стены быстро просыхали, но при этом не было сквозняка.

Самый распространенный вариант вентиляции в мойке бани с деревянными полами – под полом.


Воздух в пространство под полом может попадать естественным образом или с помощью , принудительно подающих его с улицы.

Немного сложнее задача, если полы в моечной бетонные, покрытые керамической плиткой. В этом случае потребуется установка приточных клапанов в стенах.

Важно! Для обустройства вентиляции в моечной бани используют только влагостойкие материалы. Наиболее практичным считается пластик.

Немного о вентиляции в предбаннике

Проблема в предбаннике та же, что и в остальных помещениях: высокая влажность. Требования к вентиляции предбанника:

  • воздуховоды притока и вытяжки должны быть одинакового диаметра;
  • приточный воздуховод не должен быть соединен с санузлом;
  • высота вытяжного канала – не меньше 2 метров;
  • в случае использования принудительной вентиляции используются влагостойкие материалы.


Мнение эксперта

Спросить у специалиста

“Чтобы увеличить скорость воздухообмена, используют осевой вентилятор, создающий область низкого давления и втягивающий атмосферные потоки в помещение.”

Несколько советов по обустройству предбанника:

  1. В этом помещении не стоит устанавливать глухие окна. Одна или две форточки значительно упростят процесс проветривания.
  2. Предбанник следует тщательно утеплить, чтобы не допустить перепада температур и образования конденсата.
  3. Вентканалы не должны соединять предбанники парную.

Размеры предбанника рассчитываются, исходя из формулы 1.5 кв.м. × 1 человека.

Как правильно сделать в бане вентиляцию своими руками

Современные производители предлагают широкий ассортимент готовых комплектов для вентилирования помещений. Можно воспользоваться этими предложениями или изготовить систему самостоятельно. Есть три варианта организации воздухообмена:

Вариант Описание
Естественный Работает благодаря разнице давления внутри помещения и снаружи. Приточный канал располагается у пола, вытяжной- у потолка. Не требует какого-то специального оборудования, но может спровоцировать возникновение сквозняков. С такой системой важно тщательно загерметизировать и утеплить помещение.
Комбинированный Для ускорения воздухообмена используют вентиляторы. Такие системы особенно хорошо показали себя в парилке. Для установки потребуется купить специальное оборудование и подключить его к источнику питания.
Механический Высокопродуктивные системы, для управления используются датчики и контроллеры. Нуждаются в регулярном сервисном обслуживании и стоят дороже всех остальных.

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца бани, но и от типа строения. Правильная вентиляция в бане учитывает материалы стен и пола, расположение отопительных приборов, размещение бани относительно остальных построек на участке.

Каркасная баня

Вентиляцию в каркасной бане следует обустраивать таким образом, чтобы не нарушить многослойную структуру стен. Каркасные строения отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления затхлости и сырости. В этом случае оправдана установка комбинированной или механической вентиляции.


Важно! Места монтажа воздуховодов должны закладываться еще на стадии проектирования.

Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка.

Деревянная баня

Дерево – экологичный материал, который сам по себе «дышит». Промежутки между бревнами также способствуют естественной вентиляции в бане из сруба. Но следует учитывать, что баня – помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.



Мнение эксперта

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Мнение, что в деревянных банях необходимо устанавливать окна нестандартного, маленького размера, ошибочно. Стеклопакеты должны быть качественными и сберегающими тепло – это единственное требование.”

Естественную вентиляцию в деревянной бане можно немного усовершенствовать применением принудительной подачи воздуха в парную. В остальном сруб сам неплохо справится с поставленной задачей.

Кирпичная и каменная баня

Кирпичные и каменные строения отличаются долговечностью. Сами стены устойчивы к воздействию влаги, но обычно изнутри они обшиваются натуральной вагонкой, а этот материал нуждается в защите. Если нет хорошей вентиляции в кирпичной бане, материал обшивки неизбежно покроется плесенью и деформируется. Чтобы избежать этого, необходимо распределить воздушные потоки таким образом, чтобы они проникали под материал обшивки. Для этой цели отделочный материал закрепляют на обрешетке и оставляют отверстия для притока воздуха. Чтобы воздух попадал в вентиляционные щели, используются небольшие вентиляторы. Этот прием гарантирует отсутствие затхлости и сырости.


Важно! Герметичность кирпичной кладки заставляет использовать вентканалы большего диаметра, примерно 20 сантиметров.

Что такое Басту и как ее использовать в бане

Это разновидность естественного воздухообмена, которую часто используют в шведских . Схема вентиляции баста в бане:


Установка этой системы предельно проста и не требует каких-то особых инструментов и знаний. Приточная труба из нержавеющей стали монтируется диагонально от топки в двадцати сантиметрах от пола. Вторая труба устанавливает прямо над печкой в стене. На обоих воздуховодах устанавливают заслонки для регулирования потоков.

В сауне такая система работает безотказно. Но использование ее для классической русской бани стоит тщательно продумать. В русской бане всегда используется влажный пар, но температура воздуха при этом ниже, чем в сауне. Использование вентиляции Басту в русской бане может привести к неоправданной потере драгоценного тепла. Чтобы избежать потерь, необходимо использовать задвижки. Во время банных процедур их закрывают, а после них и в процессе растопки заслонки раскрывают.

К сведению! Если во время растопки открыть заслонки, температура в парной будет подниматься гораздо медленнее. Кроме того, увеличится расход топлива. А если не открывать, может скопиться углекислый газ.


Следует отметить, что Басту будет функционировать долго и надежно, она не требует какого-то обслуживания и ремонта. Среди недостатков такой методики нужно упомянуть, что в ветреные дни в парной будет сильный сквозняк. Кроме того, Басту не предусматривает применение фильтров для очистки воздуха.

Устройство вентиляции в бане: комплектация систем

В зависимости от принципа работы вентиляции, подбираются комплектующие для ее монтажа. Рассмотрим отдельные элементы систем, которые могут пригодится для бани.

Окно в бане: где расположить, как установить

Окна – важный элемент не только освещения, но и вентиляции банного строения. Прежде всего, стоит ли делать окошко в парилке? Бытует мнение, что окно в парилке неблагоприятно скажется на сохранении пара и температуры. Но, с другой стороны, без окошка трудно качественно проветрить парилку после банной процедуры.


Опытные банщики рекомендуют установить в парилке два окошка. Одно располагают над полками. Если вы перестарались и пар слишком горячий, или во время процедуры кому то стало нехорошо – приоткройте форточку и проблема будет решена. Если банька работает беспрерывно и между заходами немного времени, это окно используется для быстрой смены атмосферы в помещении. После такого залпового проветривания печь снова растапливается, и температура быстро приходит в норму.

Второе окошко располагают под полками. С его помощью можно быстро просушить лежанки. Его делают совсем небольшим и непрозрачным.


Важно! Окна в бане должны открываться внутрь. Этого требует техника безопасности.

В моечной окно тоже используется для проветривания, а также для экстренной эвакуации в случае пожара. Так что его размер должен быть таким, чтобы человек мог протиснуться в раму.

Еще один важный вопрос: можно ли в бане использовать пластиковые окна? В моечной, конечно, можно. Но вот в парной, если вы «догоняете» температуру до сотни градусов, пластик может начать выделять токсичные вещества и деформироваться. Для рам окошек в парной используют не смолистую древесину.

К сведению! Для банных окошек лучше использовать стеклопакеты с двойным стеклом и надежной герметизацией.

Можно вполне освоить установку окон в бане своими руками, она ничем не отличается от установки окон в доме.

Вентиляторы и системы с ними

Для принудительного воздухообмена потребуются следующие комплектующие:

  • решетка;
  • вентиляционный клапан;
  • задвижка;
  • короб воздуховода;
  • сетка от москитов;
  • вентилятор.

Решетка и сетчатый фильтр предотвратят попадание в воздуховод насекомых и домашних грызунов. Учитывая специфику эксплуатации помещения, сетки используют металлические, а решетки – из дерева или устойчивого к высоким температурам пластика. Для воздуховода зачастую используют оцинкованные трубы или гофрорукав. Не рекомендуется использовать пластиковые трубы в парной, они не приспособлены для эксплуатации в высокотемпературном режиме.


Специалисты рекомендуют устанавливать его в одном канале, то есть, к примеру, только в приточном. Вентиляторы для бани должны быть изготовлены из жаропрочных материалов, а все части его механизма должны быть надежно загерметизированы.

Видео: как сделать безлопастный вентилятор своими руками

Вентиляционные клапаны

Эти несложные приспособления устанавливают в приточном и вытяжном канале. Размер, форму и оформление клапана можно подобрать в соответствии с интерьером помещения. В продаже есть две основные разновидности клапанов – они обозначаются аббревиатурами КИВ (клапан инфильтрации воздуха) и КПВ (клапан принудительной вентиляции).

Принцип их работы один, внешне они так же мало отличаются. Вентиляционный клапан для бани легко установить самостоятельно. Его основу можно укоротить в соответствии с толщиной стен. Наружная часть клапана имеет наклонные жалюзи, которые не позволяют дождевым потокам попадать в систему вентиляции. Внутренняя часть оснащена оголовком и мембранами для тепло и звукоизоляции. Во всех клапанах установлены антимоскитные сетки.


Устройство стенового клапана

Несколько советов по установке клапана:

  • подбирайте клапан для бани из жаростойких материалов;
  • клапаны обычно устанавливаются в несущих стенах;
  • не устанавливайте клапан в стенах, которые выходят к уличному туалету или мусорному баку.

Продухи и отдушины в бане

Продухи в банях бывают округлыми, квадратными, прямоугольными. Их устанавливают в толще фундамента и на крыше.

Отдушина размещают равномерно с расстоянием в 2 метра. Если в цоколе есть какие-то внутренние перегородки, то и в них монтируются продухи. В этих простых вентиляционных каналах также устанавливают решетки для защиты от мышей.

Некоторые умельцы советуют закрывать продухи на зиму, герметично закупоривая их ветошью или мешочками с песком. Такой подход чреват образованием повышенной влажности в подполе и быстрым загниванием древесины.

Как сделать отдушину в бане в следующем видеосюжете:

Устройство вытяжки в бане

Если баня на участке пристроена к жилому дому, вытяжку устанавливают таким образом, чтобы воздух перемещался от жилья к бане, а не наоборот. Профессионалы не рекомендуют устанавливать вытяжку непосредственно под потолком. При таком расположении вытяжного отверстия в помещении будет гулять сквозняк.

Схема вытяжки в бане своими руками:


Как правильно сделать вытяжку в бане в этом видео:

Вентиляция в бане своими руками: пошаговое руководство с фото

Установка вентиляции в бане своими руками – дело не сложное. В простейшем варианте потребуются всего лишь асбестоцементные трубы и решетки, которые можно подобрать в соответствии с диаметром канала.

Предлагаем вам мастер класс как сделать вентиляцию в бане своими руками с использованием приточного клапана (если стены выполнены по каркасной технологии):

Такие клапаны можно установить в моечной и предбаннике.

Подводим итоги

Качественный воздухообмен – важный аспект обустройства бани. Без него ваше строение долго не протянет. Стены и пол покроются плесенью, доски быстро сгниют. Вентиляцию в бане своими руками сделать не сложно. Можно организовать естественный приток воздуха или активизировать его с помощью вентиляторов. Лучше всего организовать движение воздушных масс не только непосредственно в самом помещении, но и под полом, и за обшивкой стен. Так вы гарантированно сохраните материалы и обеспечите комфортный климат в баньке.

Чтобы определить значение вентиляции в бане следует знать ее предназначение :

  1. Быстрый прогрев помещения, равномерное распространение тепла. Экономия в затратах на отопление.
  2. Постоянное обновление воздуха во время парения. Это необходимо для комфорта и здоровья отдыхающих.
  3. Быстрый вывод влажного воздуха. Осуществление обязательной просушки помещения.
  4. Сохранение постройки на более долгое время. Не появляются грибки или плесень. Предметы не деформируются, не меняют цвет под действием влаги.

Без осуществления вентиляции или ее недостатке в помещении постепенно скапливаются неприятные запахи, воздух сыреет. Свежий воздух не поступает, становиться труднее дышать. Есть риск отравления накапливающимся угарным газом. Без обеспечения вентиляции постепенно весь теплый воздух уйдет вверх, а внизу будет скапливаться остывающий.

Правильная система вентиляции в банях

В банях из натуральных бревен любая вырубка отверстий для обеспечения вентиляции признана лишней. Нижние венцы стен укладываются с установкой отверстий, через которые и проходит умеренное количество свежего воздуха. Если есть печь-каменка, в которой поддувало одновременно предназначено для вывода воздуха наружу, можно ограничиться ее наличием. Впускают воздух через открытую дверь, достаточно щели 5-7 мм.

Вентиляция предназначена для регулярного поступления в баню свежего воздуха, оттока охлажденного и влажного. Для потока свежего воздуха нужно соорудить отдушины . Если их нет, то можно использовать форточки, двери. Вытяжка также происходит через специальные отверстия, может применяться поддувало печи, большое значение в оттоке пара имеет дымоход. Чтобы был возможен полный контроль воздухообмена, отверстия оборудуются затворами, регулируя которые можно прекратить или возобновить поступление и выход воздуха.

Существует большой перечень систем вентиляции :

  1. Для входного и выходного отверстий, расположенных напротив друг друга, используется один уровень. В некоторых случаях низкое размещение входного отверстия помогает сохранить тепло на более долгое время. Для активизации воздухообмена ставится вентилятор, также могут использоваться воздуховод или дефлектор. Нельзя располагать отверстия с точным соответствием по уровню. В результате быстрого выхода воздуха может образоваться скопления холодного внизу, а теплого в остальной части бани.
  2. Воздушные потоки, направляемые работающим устройством для вентиляции, понижают давление внутри воздуховода. Отработанный воздух вытягивается из-за понижения давления внутри бани. Чтобы снова поднять давление, осуществляется приток свежего воздуха.
  3. Отдушины можно расположить таким образом: приточная отстоит на 30 см от пола, расположенная напротив выходная не достает до потолка 30 см. Свежий воздух сразу нагревается от печки, поднимается вверх, постепенно покидая помещение.

Чтобы обеспечить постоянный контроль за скоростью и объемами поступающего и выходящего воздуха, создаются заслонки . Желательно сделать их выдвижными, приоткрывая на необходимое расстояние. Протяженность воздуховода определяется размерами бани, а также максимальным объемом требуемого поступающего воздуха.

Когда помещение только нагревается с помощью разогретой печи, все отверстия следует прикрыть. Когда температура станет оптимальной для парения, приоткрываются задвижки, сразу регулируются, чтобы обмен воздуха не изменял температуру в помещении. И приточные, и выводные отверстия должны иметь приближенный к одинаковому разъем. Чтобы приток свежего воздуха стал сильнее, можно немного увеличить выводное отверстие.

Приточный разъем не должен быть больше выводного. Это приводит к обратной тяге, что способствует выходу свежего воздуха из бани, а не его активной циркуляции.

Вентиляция в русской бане

В классической бане, созданной по русскому образцу, специальные отверстия не производятся , поэтому воздухообмен должен выполняться более естественным способом. Обычно для поступление потока свежего воздуха используют обычное проветривание. Можно приоткрыть дверь, ведущую на улицу и противоположное к ней окно. Иногда применяется принудительная вытяжка при открытой двери. Чтобы лучше избавиться от накапливающейся сырости, следует своевременно выметать листья от веника. Лавки и другие деревянные предметы при сильном намокании можно просушить, иногда применяют взмахи простыней. Данные процедуры не позволят образоваться тяжелому пару, выведут из помещения неприятные запахи, продукты распада.

После тога как баня проветрена и просушена, нужно начать приготовление пара . Для этого небольшими порциями льют воду на камни. Подготовленный пар быстро поднимается вверх и долго там остается, поэтому может оказаться, что вверху уже сильно горячо, а внизу еще прохладно. При сильной разнице температур можно подождать, пока пар опуститься или воспользоваться искусственными методами его опускания.

Достаточно поработать вениками, что создать движение в парной, воздух сразу смешается. Взмахи полотенцем или веником должны осуществляться ближе к потолку.

Можно изготовить опахало: на деревянной ручке расположена петля из нержавеющей стали, на которую натягивается ткань. Совершаются горизонтальные или вертикальные движения данным устройством, чтобы перемещать теплый и холодный воздух. Иногда пользоваться им начинают при изготовлении пара. Для этого один человек разливает воду на камни, а второй работает опахалом.

В парилке

В классических схемах вентиляции бань предполагается приток воздуха в парной снизу . Отверстие обычно располагается ниже полуметра от пола. Вытяжку можно поместить близко к потолку, оборудуя отверстие на противоположной стене. Регуляция уровня влажности и теплоты воздуха осуществляется с помощью выдвижения или закрытия задвижек.

Лучшим вариантом , особенно для небольшой парилки, является создание приточного отверстия рядом с печью. Это необходимо для моментального прогрева поступающего свежего воздуха. Такое расположение не позволит образоваться сильным сквознякам, помогает избежать большой разницы температур в разных частях парилки. Тепло из парной можно не только выводить на улицу, но и перемещать в другие помещения для их качественного обогрева.

Правильная вентиляция работает с помощью притока свежего воздуха под короб. Воздушные массы покидают устройство через верхнее отверстие. Парилка прогревается достаточно ровно, пока теплый воздух не достигнет низа короба. Горячий воздух будет постепенно вытеснять более холодный, обеспечивая прогрев до выхода из помещения. Парилка одновременно и нагревается, и просыхает.

В предбаннике бани

Канал вентиляции непосредственно связан с коробом, диаметр которого обычно превышает дымоход не больше, чем на 20 %. При таких параметрах кислород наполняет помещение, а не выходит из него. Приток воздуха из подпола не нужен.

Стены печки, если она есть в предбаннике, нужно расположить близко к полу . Полки не обязательно размещаются в строго горизонтальном положении. Они способны замедлять поднятие тепла к потолку. Для лучшего поглощения теплого воздуха лучше оборудовать печь несколькими дымоходами.

Иногда во время обогрева бани в помещении образуется и задерживается большое количество дыма. Это означает, что внутри предбанника воздух холоднее, чем в окружающей среде. Холодный воздух несколько массивней теплого, поэтому нередко создает оболочку в дымоходах. Для того чтобы вытолкнуть этот воздух, нужно оборудовать дополнительную дверцу для сжигания золы.

Принудительная вентиляция

Вентиляция в бане с помощью электронных систем осуществляется , если обеспечить хорошую циркуляцию воздуха естественными способами невозможно. Вентиляторы можно устанавливать и на приточное, и на вытяжное отверстие. Они ускоряют движение воздушных масс, обеспечивая помещение свежим воздухом, быстро выводя влажный.

Вытяжная вентиляция

В конструкции данной вентиляции всегда присутствует вентилятор на вытяжном отверстии . Для циркуляции воздуха обязательно сооружается и приточное. Иногда для поступления свежего воздуха используют щели в стенах, немного приоткрывают окна или двери. Достоинством вытяжной вентиляции является уменьшение давления в бане. Действие должно компенсировать постоянным притоком воздуха из вне.

Вентиляция с мощной вытяжкой отлично выводит вредные газы, влажный воздух с неприятным запахом. Можно сооружать такую систему вентиляции не только в парилке, но и в душевых, моечных, отделах с бассейном или в санузлах. Обычно в базовый комплект вытяжной вентиляционной системы входят вентилятор и короб. Если устройство слишком шумное, можно применить шумоглушитель.

Приточная вентиляция

Устанавливается по принципу вытяжной, однако вентилятор нужно помещать на приточное отверстие . При активизации работы приточной системы вентиляции наблюдается повышение давления в помещении, что должно своевременно компенсироваться выходом воздуха через вытяжку или зазоры в стенах, полу, потолке, через форточки, дверь.

Приточные вентиляторы не считаются удобными, если будут работать при холодной температуре. Зимой они поставляют ледяной воздух, который следует дополнительно прогревать заранее установленными воздухонагревателями. При необходимости очищения большого количества поступающего воздуха можно применять фильтры.

Приточно-вытяжная вентиляция

Комбинирование искусственного притока и вытяжки воздуха нередко оснащается рекуператорами, шумоглушителями, фильтрами. Дополнительные устройства обеспечивают комфорт при нахождении в бане, одновременно наблюдается постоянная, хорошая циркуляция воздуха. Чтобы не заботиться о вентиляции, можно оснастить ее автоматическим блоком управления.

Создание конструкции приточно-вытяжной искусственной вентиляции нередко вызывает сложности. Следует произвести расчет оптимального воздухообмена во всех помещениях бани еще на этапе ее проектирования. Количество выходящего воздуха должно соответствовать поступающему. Иногда воздушные потоки специально не уравновешивают. Для предотвращения распространения чрезмерной влажности или неприятного запаха из определенного помещения в нем искусственно понижается давление. Для этого монтируется вытяжка с большей интенсивностью, чем в остальных помещениях.

При обустройстве вентиляции в бане следует позаботиться не только о парилке, но и о других важных комнатах. Чтобы сэкономить расходы на отопление, можно использовать теплый воздух, образующийся в парилке, выводя его не на улицу, а через другие комнаты. Адаптируя вентиляционную систему под конкретные запросы, можно сделать максимально удачный вариант.

Вентиляция в бане – обязательный конструктивный элемент. Без полноценного воздухообмена и притока свежего воздуха даже самая качественная деревянная постройка способна за 2-3 года полностью прийти в негодность. Впрочем, даже в этот небольшой промежуток времени, парильщикам придется наслаждаться такими «прелестями», как сырость, неприятный запах, нехватка свежего воздуха.

Поэтому к монтажу системы вентиляции необходимо подойти со всей ответственностью. Это несложно. Тем более, что в большинстве небольших частных бань (особенно с режимом «русской бани»), наиболее оптимальной является естественная вентиляция. А сооружение ее, в отличие от принудительного аналога, не потребует установки дорогостоящих вентиляторов. А в некоторых банях она вообще создается «сама по себе» — только за счет подходящей конструкции парной.

Как устроена система естественной вентиляции?

Естественная вентиляция приводится в действие за счет воздушной конвекции, возникающей при разнице давлений (температур) в помещении (бане) и на улице.

По законам физики, нагретый воздух в помещении всегда поднимается вверх, а холодный – спускается к полу. Главная задача вентиляции в бане – обеспечить приток свежего воздуха (холодного) и вытеснить отработанный (теплый). Поэтому при планировании естественной вентиляции приточное отверстие обычно располагают ниже вытяжного. Тогда теплый воздух, поднимаясь вверх, выходит наружу через вытяжную шахту. При этом в помещении создается разряжение (пониженное давление) и через приток возле пола затягивается свежий прохладный воздух. Постепенно он опять прогревается, поднимается и вытесняет порцию отработанного воздуха через вытяжку. Так выполняется непрерывная конвекция и естественная вентиляция.

В качестве вытяжек в бане с естественной вентиляцией могут использоваться продухи, форточки, дымоход печи. Приток воздуха осуществляется через венцы стен (в рубленых банях), приоткрытые двери, вентиляционные отверстия. Как приточные, так и вытяжные отверстия (продухи, отдушины) снабжают затворами или регулируемыми решетками. Это помогает контролировать воздухообмен в помещении и не допускать сквозняков.

Существуют несколько вариантов естественной вентиляции. Каждый из них имеет свои достоинства, особенную функциональность и некоторые ограничения по использованию.

Вариант #1. Залповая вентиляция — проветривание

В небольших русских банях распространена залповая вентиляция. Это – обычное проветривание, которое выполняется либо после банных процедур, либо между заходами в парилку. Залповая вентиляция способствует быстрой смене воздуха, просушке поверхностей парной.

При залповом проветривании роль вентиляционных отверстий выполняют дверь и форточка, расположенные на противоположных стенах. Для смены воздуха их открывают на короткое время после парения (или между посещениями парилки). В зависимости от того, в какую сторону направлен перепад давления, воздух будет перемещаться от форточки к двери или наоборот.

Роль залповой вентиляции состоит в том, чтобы освежить воздух в парной, но при этом не остудить стены. Поэтому время проветривания небольшое – 1-2 минуты бывает достаточно.

Вариант #2. Вентиляция с оттоком через дымоход

Печь-каменка с дымоходом может стать движущей силой вентиляции. При горении топлива отработанный воздух втягивается в печное поддувало и выходит через дымоход. Для того, чтобы осуществлялся приток свежего воздуха, делают щель около 5-10 мм в нижней части двери. Или же неплотно закрывают ее во время процедур. В банях-срубах, при горении огня в печи, воздух с улицы затягивается через неплотно подогнанные нижние венцы.

Вентиляция посредством оттока воздуха через дымоход возможна только при поддержании огня в печи. Если горение топлива не сохранится во время парения (например, в банях «по-черному» или в печи кратковременного режима работы), смена воздуха выполняться не будет. Потребуется более универсальная система вентиляции.

Вариант #3. Воздухообмен через продухи

Воздухообмен, выполняющийся через специальные продухи — универсальный вид естественной вентиляции. Он позволяет постепенно сменить воздух в парной несколько раз за время парения (в идеале — 5-6 раз за час). При грамотном планировании такой вентиляции сквозняков и снижения температуры поверхностей наблюдаться не будет.

Вытяжное отверстие обычно устраивают под потолком, над верхним полком. Оно имеет размеры 15-20 см, бывает квадратным или круглым. Закрывают вытяжку съемной заглушкой или скользящей заслонкой (дверцей), с помощью которой можно изменять размеры вытяжки и степень воздухообмена.

Еще несколько правил:

  • Нежелательно располагать вентиляционные отверстия на одном уровне напротив друг друга. Большая вероятность, что свежий воздух, зашедший в парную, будет сразу же вылетать в вытяжку. Это исключает полноценную циркуляцию воздуха, но приводит к образованию сквозняка.
  • Линейные размеры вытяжки, в идеале, должны совпадать с размерами приточного отверстия. Или же быть больше. При отклонении размеров вытяжки в меньшую сторону, новый чистый воздух поступать в баню не будет.
  • При желании усилить отток отработанного воздуха размеры вытяжки делают больше приточной отдушины. Или же устраивают на 1 приточное отверстие 2 вытяжки.

Для притока чистого воздуха в парной оборудуют приточное отверстие, как правило, в 0,2-0,4 м от поверхности пола. Оно может находиться на той же стене, что и вытяжка, либо в противоположной стороне. Желательно — рядом с печкой, чтобы поступающий воздух успевал нагреваться и поступал в зону парения уже теплым. Приточное отверстие закрывают вентиляционной решеткой, чтобы воздух втягивался в помещение отдельными струйками, а не сплошным потоком.

Пошаговый инструктаж по монтажу

Классический порядок работы такой:

  1. В стенах бани делают два отверстия с поперечными размерами 100-200 мм. Желательно сформировать продухи еще на этапе строительства, чтобы позже не пришлось высекать их в готовых стенах. Одно отверстие выполняют позади печи (или рядом с ней), на расстоянии 20 см от пола. Другое – на противоположной стене, по диагонали, на расстоянии 20 см от потолка.
  2. В отверстия устанавливают короба. Их можно купить уже готовыми – из металла или пластика. В рубленых банях лучше использовать деревянные короба, сколоченные из досок.
  3. На приточное отверстие ставят вентиляционную решетку, на вытяжное – задвижку. Если одно из отверстий выходит на улицу, с наружной стороны на короб устанавливают сетку от насекомых.

Но этот порядок работ не единственно правильный — все зависит от того, какое у вас строение и какую схему воздуховодов вы выбрали.

Достоинства и недостатки такой системы

Среди достоинств естественной вентиляции самые существенные такие:

  • простое устройство и легкий монтаж;
  • дешевизна – естественная вентиляция не требует установки дорогостоящих принудительных вентиляторов;
  • экономичность в работе – позволяет избежать трат за электроэнергию;
  • надежность – отсутствие механических устройств делает естественную вентиляцию практически «вечной», не подверженной поломкам и не нуждающейся в ремонтах.

Есть и минусы:

  • зависимость силы вентиляции от разницы температур в парной и на улице;
  • осенью и зимой холодный воздух, идущий из приточных отверстий, снижает температуру в парной, могут возникать сквозняки;
  • запахи с улицы.

Согласитесь, недостатки — несущественны. В небольшой бане, стоящей на собственном участке, естественная вентиляция — наиболее рациональное решение. Если внутри нет бассейнов и больших моечных, переплачивать за механические вентиляторы (для принудительного воздухообмена) нет никакого смысла. Если же по каким-то причинам естественная вентиляция не будет справляться с возложенными на нее функциями, вы в любой момент сможете преобразовать ее в механическую — достаточно поставить на отверстия вентиляторы!

Качественная вентиляционная система — обязательный элемент парилки. Отсутствие или неправильная организация вентиляции в бане — опасны для здоровья человека. Правильно обустроенная система обезопасит людей от угарного газа и улучшит комфорт пребывания в помещении. Об особенностях и технологии монтажа вентиляционной системы в бане поговорим далее.

Характеристика правильной вентиляции для парилки

Правильная вентиляция в бане выполняет сразу несколько функций:

  • обеспечивает помещение кислородом;
  • улучшает комфорт от пребывания в парилке;
  • удаляет угарный газ;
  • позволяет экономически целесообразно расходовать дрова;
  • равномерно распределяет воздушные потоки;
  • защищает здание от образования плесени или грибка.

Самым оптимальный вариантом вентиляции в бане является приточно-вытяжной. Для этих целей обустраивают:

  • приточное отверстие — через них организуется приток свежего воздуха в парилку, устанавливается вентилятор с вентиляционной трубкой, дополнительный приток воздуха обеспечивается открытыми форточками или через дверь;
  • вытяжное отверстие — удаление нагретого воздуха из помещения, через топку, поддувала или приборы улучшающие тягу.

Для улучшения приточно-вытяжной системы вентиляции используют различные способы. Предлагаем ознакомиться с одной из самых эффективных вентиляционных систем:

1. Приточные отверстия расположены снизу помещения, рядом с топкой.

2. Вытяжные отверстия строго на противоположной стороне сверху. Возможен вариант организации сразу двух отверстий для более качественного контроля воздуха.

3. Высота расположения вытяжного отверстия определяет уровень тяги. При низком вентиляционном отверстии, дополнительно усильте систему вентиляционной трубой.

4. С помощью специальных заслонок обеспечивается контроль подачи воздуха из помещения.

5. Обновление воздуха в парилке производится раз в 2-3 часа.

Кроме того, индивидуальные параметры вентиляционной системы определяются типом помещения, вариантом бани. Например, в русской бани, обновить воздух поможет периодическое проветривание. Кроме того, учитывается размер и место монтажа топки, в соотношении с данным параметром организуется два вида вентиляции.

Как сделать вентиляцию в парилке с отдельной топкой

Предлагаем вариант организации вентиляции в парилке, топка которой находится в соседнем помещении. Такая схема популярна в обычных русских банях. Для выведения топки в смежное помещение используют топочный тоннель. Среди преимуществ такого расположения печи отметим:

  • отсутствие мусора в парилке;
  • дверь в помещение открывается только при входе;
  • возможность монтажа жаропрочного стекла для любования открытым пламенем.

Для монтажа приточных отверстий в помещении используют два способа:

1. Обустройство вентиляционного канала в подпольном пространстве. Выведение его перед пред топочном помещении, установка вентиляционных решеток на канале.

2. Напольный подвод вентиляции.

На противоположную стену установите вытяжку, диагонально в соотношении с приточным отверстием.

Главное качество организации правильной вентиляции — приточные отверстия по площади должны совпадать с вытяжными.

Схема вентиляции в парилке с топкой внутри помещения

Если печь-каменка находится непосредственно в парилке, то организация вентиляции происходит иначе. В таком случае, воздушные потоки через поддувало решают вопрос с естественной вентиляцией. Данный метод уместен в том случае, если огонь в печи находится постоянно.

Если печная труба в бане отсутствует, а печь работает в кратковременном режиме, используют более совершенную вентиляционную систему. Ознакомьтесь с технологией обустройства вентиляционной системы в парилке:

1. Соорудите специальный кирпичный подиум, на котором устанавливается печь. С его помощью к печи подводится вентиляционный короб.

2. Уложите торцы, соорудите еще один короб из кирпичей. В итоге первая конструкция установлена кверху печного канала, а вторая — к двери парилки.

3. На смежной с обычной комнатой стене, соорудите дверцы в местах прохождения каменной кладки. Они прогревают соседнюю комнату, при необходимости.

4. На подиуме устанавливается печь, возможен вариант ее монтажа на уголке или на стальных картинах. Выполните отделку печи кирпичом, установите кирпичный экран, с двумя конвекционными задвижками.

5. Вытяжная вентиляционная система функционирует за счет печной топки.

Правильный монтаж вентиляционной системы основывается на правильной ее регулировке. Общие правила управления вентиляционной системой:

  • вначале топки печи все отверстия и приточные и вытяжные закрываются;
  • дождитесь увеличения температурного режима, затем отрегулируйте вентиляционные отверстия задвижками;
  • при необходимости в увеличении объема кислорода в помещении, откройте приточное отверстие;
  • по завершению работы, откройте створки, для более качественного проветривания парной.

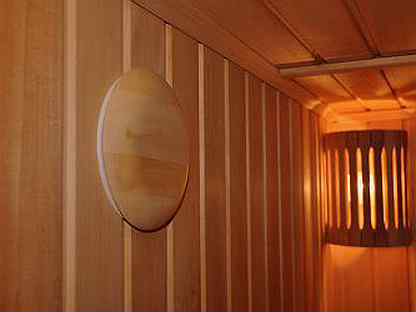

Вентиляции парилки фото:

Для определения температурного режима и влажности в помещении используйте специальные приборы. Измерить температуру поможет термометр спиртового или электрического типа. Учтите, что применение ртутного варианта категорически запрещено. Для определения уровня влажности воспользуйтесь гигрометром.

Принцип работы вентиляционной системы основывается на таких факторах:

  • растапливая печь, происходит постепенный нагрев воздуха и его выход через конвекционную дверь;
  • нижняя дверь остается открытой до полного прогрева печи;
  • закройте дверь снизу и работайте с верхним люком;
  • в процессе парения открывается только поддувало, установленное на коробе;
  • после использования парилки по назначению, хорошо проветрите помещение.

Устройство вентиляции в парилке своими руками

Основные функции вентиляционной системы в бане:

  • подача воздуха при проведении банных процедур;
  • высококачественная сушка помещения.

Вентиляционная система в бане не должна:

  • нарушать температуру помещения, в процессе принятия банных процедур;
  • разделять температурные потоки, то есть прохладный воздух находится ближе к полу, а теплый — сверху;
  • удалять неотработанный воздух из парилки.

Кроме того, отсутствие вентиляции приводит к появлению неприятного воздуха в помещении, образованию плесени и грибка, вредных для здоровья человека.

Выделим три основных вида вентиляции в парилке:

  • естественный вариант — подача воздушных потоков через разницу давления;
  • механический вариант — подача воздуха с помощью специальных механизмов, при измерении данных характеристик приборами;
  • комбинированный вариант — создание искусственного давления вентиляторами и вытяжками.

В помещении выделяют два вида транспортировки воздуха: приточный и отточный. Для этих целей оборудуют отверстие, расположенное диагонально, по отношению к приточному.

Не рекомендуется устанавливать вытяжное отверстие в парилке на потолке, данная вентиляционная система увеличивает время прогрева помещения. Рационально устанавливать вытяжку под потолком, дополнительно оборудовав на ней заслонку, для регулировки тяги.

Кроме того, обеспечьте вентилируемый пол в бане. Таким образом, увеличивается срок напольного покрытия, так как оно находится в постоянном контакте с водой. Рекомендации по обустройству напольной вентиляции:

1. В процессе монтажа фундаментного основания, обеспечьте вентиляцию полов, соорудите отдушины с цокольной части.

2. На противоположных стенах соорудите вентиляционные отверстия, обеспечивающие приток воздуха. Установите на них решетки, во избежание попадания грызунов.

3. Чистовой пол по уровню должен быть немного выше, чем расположено поддувало. Таким образом, оно будет функционировать в качестве вытяжки.

4. Устанавливайте деревянные доски с небольшим зазором, минимум в полсантиметра.

5. После принятия банных процедур, хорошо проветривайте помещение и сушите полы.

Еще один способ организации вентиляционной системы в бане — “По Басту”. В таком случае, свежий воздух попадает в помещение из подпечного пространства, а выхлоп — из отверстия, находящегося вблизи двери. Для этих целей соорудите выхлопной короб из дерева, внутри обшитый фольгой.

Под полом соорудите вентиляционный канал, радом с металлическим листом, предотвращающим попадание в него жара. Размер конструкции не должен превышать двадцати процентов. Регулировка притока свежего воздуха по такой системе выполняется довольно просто. Достаточно открыть вентиляционного отверстие и поддувало. Кроме того, удается избежать скопления неприятного аромата в парилке. Данный метод организации вентиляции уместен в том случае, если топка находится непосредственно в парилке.

Способы организации вентиляции в парилке своими руками

Предлагаем пять самых популярных схем организации приточной вентиляции в парилке:

1. Схема №1.

Установите входное отверстие под печью на 50 см от пола, а выходное — с противоположной стороны на тридцать сантиметров от потолка. Принудительное движение воздушных масс обеспечивается вентилятором. Таким образом, удается обеспечить равномерный прогрев воздуха. Высота расположения первого отверстия регулирует силу тяги естественной вентиляции.

2. Схема №2.

Два вентиляционных отверстия расположены на одной стене, обязательно напротив печи. Входное отверстие устанавливается на расстоянии тридцать сантиметров от пола, а выходное — тридцать сантиметров от потолка. Установите вентилятор в выходное отверстие, охлажденный воздух, попадая в помещение сталкивается с печью, нагревается и выходит наружу.

3. Схема №3.

Расположите входное отверстие за печью, на расстоянии около двадцати сантиметров от пола. Входное отверстие устанавливается на такой же высоте, только вблизи потолка противоположной стены. Во втором отверстии устанавливают вытяжку. Принцип работы системы основывается на попадании охлажденного воздуха в парилку, прохождение через печь и вытягивание вторым отверстием.

4. Схема №4.

Данный метод актуален для парилки с полом, на котором есть отверстия для стока воды. Входное отверстие устанавливают за печью, а выходное — является трубой для стока, через которую воздух выводится наружу.

5. Схема №5.

Актуален для бани с постоянно работающей печкой. Входное отверстие обустраивают напротив печки, а поддувало с дымовой трубой выполняют функцию выходного отверстия

При необходимости повышения температуры в парилке, достаточно закрыть все заглушки. После принятия банных процедур, они снимаются. Данные схемы вентиляции вполне реально организовать самостоятельно, без покупки дорогостоящих приборов и особых материальных вложений.

Как выполнить пароизоляцию парилки своими руками

Пароизоляция в парилке позволяет поддерживать оптимальную температуру помещения. Создать качественную пароизоляцию помогут специальные материалы в виде паронепроницаемых пленок, утеплителя и гидроизоляции. Пленка обеспечивает защиту утеплителя от проникновения водяной пары, не пропуская при этом влагу, которая находится в горячем воздухе.

Качественно обустроенные пароизоляция и вентиляционная система увеличивают срок службы самого помещения и его внешней отделки. Так как горячий воздух поднимается кверху, прежде всего, качественно пароизолируйте потолок.

Для этих целей используйте лахи, доски, толщиной около 6 см. Сверху они закрываются фольга на основе алюминия, картоном с повышенной плотностью или вощеной бумагой, пропитанными олифой. После фиксации одного из этих материалов, потолок отделывают глиной и утепляют.

Кроме того, пароизолировать потолок поможет обрезная доска. На доски устанавливается пропитанный олифой картон, который далее обшивается деревянной вагонкой.

Плиты из пенополистирола — современная замена мягкой глине, отличаются хорошими теплоизоляционными и эксплуатационными характеристиками.

В качестве пароизоляционных материалов для стен парилки используют:

  • рубероид;
  • фольгу из алюминия;
  • пергамин;
  • пленку на основе полиэтилена.

Пергамин и рубероид для теплоизоляции парилки используют редко. Это объясняется тем, что при сильном нагреве, они выделяют токсичные вещества и неприятные ароматы. Парилка пароизолируется специальными фольгированными материалами. Выделяют комбинированные методы паро- и теплоизоляции. Например, полипропилет НПП, среди его преимуществ отметим:

  • отличное противодействие влаги;
  • стойкость перед повышением температуры;
  • ламинированное покрытие предотвращает развитие плесени и грибка;
  • комбинированная теплопароизоляция.

Кроме того, возможен вариант применения рулонной пароизоляции в виде рулонной фольги или стекловолокнистых плит. Для заделывания стыков между пароизоляционными материалами, используйте фольгированный скотч.

Плиты устанавливают на потолке с небольшим компенсационным зазором в 20 мм. Таким образом, снижается воздействие влаги на эти участки. Учтите, что пароизоляция в парилке должна быть надежно спрятана за основным отделочным материалом, а качественная вентиляционная система является ее дополнением.

Вентиляция в парилке видео:

Положительное воздействие регулярных банных процедур на организм неоценимо. В то же время, баня – это не просто здоровое, это еще и душевное времяпрепровождение, отдых и посиделки. Однако всю пользу легко перекроют сложности, которые непременно появятся, если в бане отсутствует эффективная вентиляция.

Важность системы

Еще в старину зодчие понимали, что отсутствие свежего воздуха в бане способно довольно быстро вызвать возникновение сырости, плесени, спор грибков, что неминуемо ведет к разрушению конструкции. Именно поэтому еще в древности строители оставляли между бревнами небольшие щели – они способствовали улучшению воздухообмена и качественной вентиляции. В наши дни на смену этим примитивным технологиям пришли современные эффективные системы, которые требуют затрат сил, средств и времени на планирование и монтаж.

Некоторые домовладельцы пропускают этот этап работ, но это очень большая ошибка, поскольку уже спустя пару лет такие строения попросту придут в негодность из-за постоянно повышенной влажности, а если баня построена по каркасной технологии, то срок ее службы будет и того меньше. Первым признаком начавшегося разрушения станет затхлый запах, который будет наиболее ощутим в момент растопки печки. Это сведет на нет любое удовольствие от процедуры. Нахождение в такой парилке не только неприятно, но и довольно опасно для жизни и здоровья, поскольку в воздухе скапливается угарный газ, споры грибков и плесени, которые провоцируют развитие опасных заболеваний бронхолегочной системы.

Эффективная вентиляция в бане непременно должна соответствовать основным требованиям и принципам безопасности:

  • Правильное перераспределение воздушных масс. Как известно из школьного курса физики, высокотемпературные воздушные массы устремляются вверх, а холодные, наоборот, опускаются. Поэтому потоки следует направить так, чтобы ноги не замерзали, а на лежаках была комфортная температура.
  • Поддержание заданного уровня нагрева в парилке. Вентиляция ни при каких обстоятельствах не должна нарушать функциональности парилки, то есть недопустимо охлаждение воздуха.
  • Применение гидростойких материалов. Для обустройства парных и организации вентиляции в них необходимо использовать материалы, устойчивые к влажности и повышенным температурам.

Основная трудность создания эффективной системы воздухообмена состоит в том, что перед ней стоит задача быстрого удаления горячего влажного воздуха из всех участков бани, но при этом требуется не допустить понижения температуры в горячей парилке, поэтому современные системы, как правило, используют установку вытяжек, которые не допускают задувания холодного воздуха с улицы. Наличие таких систем имеет принципиальное значение для строений, оборудованных твердотопливными и газовыми печами, поскольку подобные схемы нуждаются в большом объеме кислорода для поддержания процесса горения.

Как это работает?

Качественная вентиляция в парном помещении состоит из проветривания и полной просушки всех функциональных зон, а также стен, полов, мансарды и всего подкровельного участка. Вытяжные отверстия на чердаке выполняют в виде небольших окон, а также аэраторов либо софитов – это во многом зависит от варианта кровли и материалов ее изготовления. Если строение утепляется, то дополнительно монтируют контробрешетку, которая позволяет добиться вентиляции между слоем термоизоляционного материала и прочими слоями кровельного пирога. Она же устанавливается для проветривания конструкций стен, что очень важно для предотвращения образования конденсата в бане.

А вот для наилучшей просушки полов применяют систему залпового проветривания либо устраивают вентилируемый пол. Подобные варианты стоит предусмотреть еще на стадии планирования строительных работ. Для этого настилают черновой пол и заливают бетоном под углом, затем укладывают доски таким образом, чтобы между ними оставались небольшие зазоры, через которые и удаляется чрезмерная влага.

Следует отметить, что абсолютно все комнаты бани нуждаются в проветривании: парилка, мойка, комната отдыха, а также другие помещения. Для того чтобы вентилирование было наиболее эффективным, следует заранее подобрать такую схему, которая будет соответствовать особенностям бани и условиям ее эксплуатации.

Опытные строители не советуют проводить сложные вентиляционные системы и рекомендуют отдать предпочтение самым простым и привычным методикам , которые могут подойти для каждого отдельного случая. Здесь на 100% верно утверждение о том, что чем проще – тем лучше, да и по своей стоимости такой вариант обойдется гораздо дешевле.

Принцип действия вентиляции базируется на законах физики. Как правило, в подобных помещениях вырезаются 2 окна: одно из них отвечает за поступление свежего уличного воздуха, а второе позволяет выйти перегретому и влажному наружу. От того, как расположены эти окошки по отношению друг к другу, и зависит во многом, в какую именно зону комплекса и с какой интенсивностью будет проникать воздух, нагретый от топки, поскольку он перемещается под воздействием холодных поступающих с улицы воздушных масс. Это объясняет тот факт, что в некоторых банях вместо единственного выходного отверстия вырезаются два, что обеспечивает возможность перенаправить тепловые потоки в желаемом направлении.

Принципиальное значение имеют и габариты окошек, а также наличие возможности полного либо частичного регулирование просвета. Для этого на них закрепляют специальные задвижки, позволяющие прикрыть любые открытые щели.

Очень важно произвести правильные расчеты окна с учетом размеров помещения. Если окошки будут слишком большими, то парная попросту не сможет прогреться до требуемой температуры и придется затрачивать большее количество электроэнергии. А если окошки окажутся слишком маленькими, то интенсивность движения потоков окажется сниженной и может произойти полное перенасыщение воздуха парами воды.

Размер и месторасположение вентиляционных окон в первую очередь влияет на попадание и равномерное перемешивание воздуха, а также его удаление из перегретого помещения. Что касается неравномерности распределения температур в различных участках парной, то полностью избежать этого явления не получится, но можно добиться того, чтобы эффект был незаметен посетителям парной и помывочной и не вызывал никакого дискомфорта.

Виды

Качественное вентилирование банных помещений продлевает срок использования парной до 50 лет и даже больше. Вариант вентиляционной системы в каждом случае подбирается индивидуально и во многом определяется местоположением строения и материалами, которые были использованы при его строительстве. Все разработанные на сегодняшний день варианты обустройства вентиляции по основному принципу работы разделяются на естественные, принудительные, а также комбинированные.

Естественная вентиляция предполагает, что смена воздуха осуществляется благодаря беспрепятственному поступлению потоков извне, их перемешиванию с воздушными слоями парных помещений и выведению отработанного через специальные отверстия.

Принудительная система основана на использовании вентиляторов. Как правило, их устанавливают на вытяжку и гораздо реже – на приток. Обычно вентиляторы устанавливают не только в парной, но и в моечной комнате, а также в комнате отдыха.

Комбинированный вариант, как и следует из названия, включает элементы естественной и принудительной вентиляции.

Среди популярных схема наибольшим распространением пользуется «басту». Она предполагает формирование небольшого отверстия с регулируемой задвижкой, которое работает на приток и обычно располагается за печью либо под ней.

В качестве дополнительных элементов над печкой обустраивают отдушины, которые управляются при помощи задвижки и клапана – именно через них попадает воздух снаружи сквозь продухи из подпола. Обычно отверстие подобного короба в течение некоторого периода остается закрытым, однако как только появится потребность снизить уровень влажности в бане, оба вытяжных клапана открываются. Эту схему можно было бы считать идеальной, если бы не некоторые ее ограничения. К сожалению, она подходит далеко не в каждом случае, поэтому в некоторых ситуациях более предпочтительным вариантом вентиляции становится монтаж вытяжной системы – для этого в нижнюю часть короба крепят вентилятор. Если установить его в приточном отверстии за печкой, то можно получить приточный тип вентиляции.

Существует еще одна схема, которую довольно часто используют в парилках – при ней влажный перегретый воздух выводится из пространства парной через верхние и нижние отверстия, оборудованные клапанами, а поступление свежего воздуха происходит через отдушины в полу под топкой. С внешней стороны здания такие отверстия между собой соединены специальным вентканалом. Реже в банях обустраивается вытяжка, при которой работает один-единственный канал для захода воздушных струй и один для их удаления, при этом оба обустраиваются на единой высоте от уровня пола: одно размещается за печью, а второе – напротив на противоположной стене. Эта система требует обязательного монтажа принудительной вентиляции.

Самый неудачный способ предполагает обустройство и притока и вытяжки по одной стороне напротив топки. В подобной системе свежий воздух, проникающий с улицы, ищет дорогу к печи и во время своего движения натыкается на ноги парящихся. Таким образом создается сквозняк, который существенно снижает уровень комфорта от пребывания в парной. Тем не менее, такое обустройство тоже встречается довольно часто, когда нет технической возможности сделать отверстия с разных сторон помещения.

Материалы

На выбор вентсистемы бани во многом оказывает влияние тип строения и тот материал, из которого оно выполнено. Если баня оборудована в отдельно расположенном строении, то довольно просто спланировать и установить наиболее предпочтительный тип вентиляции. Но если баня имеет общую стену с жилыми комнатами, то к вентиляции надо отнестись особенно тщательно, чтобы не допустить переувлажнения и загнивания стены.

Система вентиляции в банях второго типа может быть только принудительной, то есть она в обязательном порядке должна включать вентилятор, который будет способствовать эффективной просушке стены. Вентиляция бани может быть соединена с элементами общедомовой вентиляции либо самостоятельно выходить на улицу. Вентканалы в каркасных постройках обустраивают непосредственно в стенах, а позже выводят на кровлю или даже выше. Для максимального притока воздуха монтируют функциональные продухи в фундаменте или устанавливают вентиляционный клапан.

Особенность построек по каркасной методике такова, что стены в них покрыты большим количеством теплоизоляционных слоев, что полностью исключает возможность обустройства естественной вентиляции. Именно поэтому самым оптимальным вариантом здесь будет создание приточно-вытяжной системы вентилирования. Для того чтобы воздухообмен был наиболее качественным, используют создание двух каналов: один размещают около пола и дополняют вентилятором, он используется на приток, а второй служит для отведения отработавшего воздуха – его монтируют чуть выше. Проемы таких отверстий закрываются заслонками.

В банях, построенных из газоблоков и пеноблоков, в связи с индивидуальными особенностями материала обустраивают оцинкованные воздуховоды. Для этого приобретают уже готовые трубы, некоторые даже делают их из простых канализационных. Некоторые мастера создают вентканал самостоятельно из оцинкованных листьев, предварительно придав им необходимую конфигурацию и надежно загерметизировав места стыков. Как правило, в таких строениях воздуховоды прокладывают поверх боковых стен.

Проще всего устроить вентиляцию в русской классической бревенчатой бане. Здесь имеет смысл оборудовать систему естественной вытяжки. Если древесина дышащая, между бревнами от пола до нижнего края сформированы зазоры, а во всех помещениях бани предусмотрены окна, то проведение дополнительных вентиляционных конструкций не потребуется. Однако, нередко возникает проблема создания оптимальных пропорций между поступающим извне и уходящим на улицу воздухом. Чтобы предотвратить возникновение сквозняков и не «отапливать улицу», специалисты рекомендуют дополнительно хорошо утеплить баню и обустроить внутри теплоизоляционного материала небольшие отверстия со специальными клапанами, которые служат для поступления и выведения потоков.

В строениях из древесины часто используют способ залпового проветривания, при котором единовременно открывают все окна и двери.

Постройки из кирпича изначально не предусматривают возможности воздухообмена, поэтому любая естественная вытяжка здесь абсолютно исключена. Из-за этого планировать вентиляцию следует еще на этапе составления проекта строительства. При этом важно точно представлять, какое число парильщиков будет принимать банные процедуры. Если баня строится для небольшой семьи, то можно просто оформить небольшое приточное отверстие возле печи и вытяжное под потолком, а если сооружение ориентировано на большую компанию, то следует отдать предпочтение принудительным вариантам.

Как изготовить самостоятельно?

Для того чтобы создать в парилке и других банных помещениях комфортные условия, необходимо грамотно обустроить систему вентилирования. Провести ее в бане можно и своими силами, и с привлечением специалистов. Для этого понадобится проект работ, материалы и инструменты, а также немного сил и времени.

Что понадобится?

Для монтажа вентиляционных каналов в бане нужна подготовка. В работе понадобятся комплектующие:

  • несколько вентиляционных клапанов;
  • задвижка;
  • металлическая решетка;
  • антимоскитная сетка;
  • короб вентиляции;
  • гофрированный воздуховод;
  • гигрометр;
  • вентилятор;

  • термометр;
  • скотч металлизированный;
  • хомут;
  • пена монтажная;
  • герметик;
  • крепежные элементы;
  • декоративные накладки для облицовки входных и выходных отверстий.

Кстати, последние широко представлены в любом магазине в самых различных цветах и текстурах, поэтому приобрести оптимальный вариант не составит никакой проблемы. Вентклапаны устанавливают на вытяжные и приточные отверстия. Они могут отличаться по форме, а также по размеру и материалу изготовления. Задвижки используют для того, чтобы оперативно открывать или закрывать отверстия. Они изготавливаются из самых различных материалов, а некоторые домашние мастера даже делают их своими руками, причем по крепости и прочности фиксации они ничем не уступают магазинным вариантам.

Решетка с сеткой, как и в обычных домах, необходима для того, чтобы создать барьер на пути насекомых и грызунов, чье присутствие крайне нежелательно ни дома, ни в бане. Чаще всего их делают из металла, но встречаются варианты, выполненные из жаростойкого пластика.

Короб, как правило, крепят с внешней стены, но если технической возможности для этого нет, его попросту прокладывают по верху. Такое расположение характерно для строений из газобетона. Некоторые изготавливают короб самостоятельно, используя для этого гофротрубы. Имейте в виду, что пластиковые варианты не подойдут для парных помещений, поскольку под воздействием высоких температур большинство видов пластика начинает деформироваться.

Вентилятор в парной применяется как на приток, так и на вывод отработанного воздуха. Оптимально, если в комнате он будет работать лишь в общем направлении. Такое устройство следует приобретать в жаропрочном варианте, который специально производится для финских саун и бань. Термо- и гигрометр применяются для того, чтобы использование бани было максимально практичным. К примеру, в системах с принудительным вентилированием довольно часто ставят термодатчики, которые анализируют реальное состояние воздуха и в зависимости от его рабочих показателей открывают приточный кран или запускают вытяжку.

Планировка при строительстве парилки

Оптимально, если вся вентсистема продумывается заранее – еще на этапе проектирования здания. Чтобы выбрать максимально подходящую конструкцию, стоит заострить внимание на некоторых нюансах монтажных работ. Вентиляционная система, как правило, закладывается на этапе строительства бани, именно в это время прокладываются все необходимые каналы и формируются проемы, в которые они позже будут замуровываться либо к которым будут крепиться. Сами регулируемые окна фиксируют лишь после выполнения работ по декоративной отделке комплекса.

Все вентпроемы обычно имеют идентичный размер, при этом если стоит задача усилить степень оттока воздуха, то вытяжное окошко делают чуть более крупным, чем приточное, но ни в коем случае не наоборот. Формирование вытяжного отверстия с диаметром ниже, чем у приточного, не допускается категорически, потому что такая конструкция может создать угрозу для жизни и здоровья пользователей.

Непременно в системе должны быть предусмотрена заслонки и задвижки, причем последние считаются наиболее предпочтительным вариантом, поскольку они позволяют закрыть отверстия с наибольшей герметичностью без образования каких-либо щелей. Регулируемые задвижки важны еще и потому, что приток воздуха зависит не только от размера окна, но и от времени года. Зимой, когда за окном превалируют отрицательные температуры, холодные воздушные массы более интенсивно проникают в помещение бани, именно поэтому в осенне-зимний период окна открывают частично, тем самым задерживая поступления больших объемов морозных воздушных масс.

Что касается вентиляционного окна, то размер его поперечного сечения вычисляют, отталкиваясь от объема парной комнаты. Условно принят норматив, в соответствии с которым площадь окна должна соответствовать 24 см2 на каждый кубометр пространства. Если расчеты выполнены с нарушениями и отклонениями в ту или иную сторону, то помещение будет слишком сильно проветриваться либо же наоборот.

Еще на этапе проектирования бани следует помнить о том, что окошки вентиляции не должны располагаться ровно друг напротив друга на одном уровне. В этом случае теплые массы воздуха не будут иметь нормальной циркуляции и не смогут охватить все требуемые участки прогрева. Отверстия для вытяжки следует располагать немного ниже уровня потолка. Это связано с тем, что теплый воздух поднимается вверх. Если в системе присутствует выход для перегретых потоков воздуха, то они эффективно выводятся наружу, а если отверстия располагаются низко, то отработанный воздух не может найти места для выведения и общий микроклимат в помещении становится некомфортным.

Отдельно следует предусмотреть вентиляцию пола, поскольку при постоянном контакте с водой деревянные поверхности уже через 3-5 лет теряют свои эксплуатационные характеристики, поэтому к вентилируемому полу предъявляются важные требования:

  • для формирования возможности появления потока в фундаменте необходимо соорудить небольшие отдушины;
  • пол следует настилать таким образом, чтобы между досками оставались щели размером до одного сантиметра;
  • чистовой пол необходимо уложить непременно выше уровня нахождения поддувала, что способствует тому, что печь начинает работать как дополнительная вытяжка;
  • после приема банных процедур следует оставлять входную дверь полностью открытой до тех пор, пока пол не просохнет.

Что касается предбанника, то здесь обустроить вентиляцию легче всего, поскольку в таком помещении отсутствует непосредственный контакт с водой. Как правило, здесь формируется комбинированный либо естественный способ вентилирования, когда прохладный воздух сквозь приточный канал поступает внутрь, а выводится при помощи вытяжного механизма парной комнаты, куда попадает под действием вентилятора.

Кроме того, здесь допускается монтаж проветривателей, для чего может потребоваться подключение к сети электрического тока и выход на улицу..Что касается моечной комнаты, то здесь обычно сооружают принудительную вентиляцию, а воздухообмен здесь происходит при помощи электромотора.

Организуем вытяжку в уже построенной бане

Еще древние зодчие, далекие от законов физики, изобрели способ вентиляции, который основывался на создании естественной тяги. В зависимости от того, как топилась баня – по-черному или по-белому, зависело и то, куда выводился нагретый воздух. В первом случае печка не функционировала во время непосредственного парения, поэтому для вентилирования использовались открытые окна и двери. Белая схема предусматривает строительство дымохода. Как уже говорилось, закладывать основные элементы системы воздухообмена следует еще на этапе строительства, однако бывают варианты, когда возникает необходимость оборудовать вытяжку в уже построенном корпусе.

Чтобы это сделать, следует пробить отверстия прямо в стенах и дополнить их специальными заглушками. Одно отверстие пробивается в районе поддува печи, а второе – возле потолка на противоположной стороне. Безусловно, это проще всего сделать, если баня построена из бревен. Если здание построено из газобетона и тем более из кирпича, то сформировать отверстия и обустроить вытяжку будет гораздо проблематичнее, поскольку в процессе таких работ можно нарушить целостность стен совсем не там, где следует, и риск разрушения бани в целом при этом довольно велик. Именно поэтому не стоит самостоятельно делать вентиляцию в уже эксплуатируемых банях. Доверьте эти работы профессионалам, которые имеют необходимые навыки и специальные инструменты. Но если все же твердо намерены сделать все работы самостоятельно, изучите пошаговое руководство.

В заключение следует еще раз отметить, что базовые принципы создания эффективной вентиляционной системы во многом зависят от габаритов бани и материалов, из которых они выполнены. Однако, в любом случае существует ряд требований, которые необходимо соблюдать вне зависимости от указанных параметров. Каждая парилка должна иметь не менее двух отверстий. Одно используется на приток, второе -на выведение воздушных масс. Если вы заранее планируете вытяжку в строящейся бане, то сможете избежать серьезных неполадок при монтаже вентиляционной системы, которые могут вызвать нарушения воздухообмена в парной зоне.

Абсолютно недопустимо, чтобы установленная вентиляция создавала следующие проблемы:

Вентиляция в бане своими руками- устройство системы, схемы и правила

Зачем нужна вентиляция в русской бане? Наведем простой пример: человек парится, вокруг него – горячий пар и он им дышит. Выдыхается кислород и постоянно вдыхается углекислый газ – и если притока свежего воздуха в такой обстановке не будет, отдыхающий может попросту угореть. То есть, если отсутствует вентиляция – баня становится попросту опасной для жизни – вот почему в технических правилах эксплуатации бани так много тонкостей. Да, порой можно услышать и от опытных мастеров, что вентиляция в кирпичной бане, к примеру, не нужна – но речь идет не о том, что в парной не нужен свежий воздух, а о том, что порой в бане достаточно и естественной вентиляции, и ей не нужна принудительная.

Итак, как сделать вентиляцию в бане – ищем ответ вместе с порталом Stroy-Banya.com.

Общие правила при планировании банной вентиляции

Сама система вентиляции в бане имеет две главных задачи: доставлять свежий воздух во время процедур и обеспечивать быструю и качественную просушку банных помещений после их. И продуманными и реализованными должны быть оба варианта.

А вот то, что вентиляция делать не должна:

  • Нарушать притоком свежего воздуха температурный режим бани.
  • Неправильно расслаивать температурные потоки – т.е. прохладно может быть только у пола, но ни как не на полке, где сидит распаренный человек.
  • Удалять из парной не тот воздух – не отработанный, в котором больше всего углекислого газа.

Также дефицит свежего воздуха неизменно приведет к появлению в бане неприятного запаха – а от него избавиться трудно. Да наполненный спорами плесени и грибков воздух – не самый целебный для отдыхающего человека.

Всего же вентиляция в бани обеспечивается таких видов:

  • Естественная, когда весь поток воздуха происходит из-за разницы давления на улице и в помещении.
  • Механическая – когда и за температурой, и за подачей воздуха следят приборы.
  • Комбинированная, когда давление искусственно создается при помощи вентилятора.

И в самой бане нужен не только приток, но и отток – а это уже делается с помощью короба, который всегда располагается по диагонали от приточного канала.

Вентиляция жизненно необходима не только в душной парилке – но и в душевой, в раздевалке и даже комнате отдыха. Просто изначально нужно определиться, какой из ее видов подходит для конкретной бани.

Полы в бане тоже должны быть вентилируемыми – ведь они постоянно соприкасаются с водой, что может привести к их разрушению. Если этого не предпринять – их придется менять минимум раз в 5 лет. А потому, чтобы продлить их срок эксплуатации, важно делать вот что:

  1. Изначально, еще во время закладки фундамента, нужно обеспечить вентиляцию полов – сделать небольшие отдушины с противоположных сторон цоколя.
  2. Нужно оставить еще два вентиляционных отверстия около противоположных стен парилки – для свежего воздуха. А, чтобы в баню случайно не проник грызун, эти окошки обычно закрывают решетками.
  3. Во время установки печи важно сделать так, чтобы уровень чистового пола оказался немного выше поддувала – тогда она станет работать как вытяжка.
  4. Доски настилать нужно так, чтобы между ними оставались щели от 0,5 до 1 см.
  5. По завершению банных процедур полы нужно хорошо просушивать – каждый раз.

Можно сделать в бане и вентиляцию «по Басту»: приток свежего воздуха организовать под печью, а выхлоп – с потолка прямо напротив двери в углу. Для этого используется специальный выхлопной короб – его можно сделать из доски и обшить внутри фольгой

Правильное направление потока воздуха

Под полом ветканал нужно делать непосредственно прямо у металлического листа – именно он защищает полы от пожара. И размер самого короба не должен превышать диаметр дымохода на 20%. В общем такая система хороша – приток свежего воздуха с улицы регулировать легко, а вот неприятный запах в парилку уже не проникает.

Если топка находится прямо в парной, то этот вариант – наиболее рационален. Конечно, конструкция получается более сложной – ведь в ней ставить уже нужно два короба: один для обеспечения конвекции воздушных масс, второй – для сгорания дров. И сами каналы разместить можно прямо в кирпичном подиуме – если будет водружена печь.

5 популярных схем устройства на выбор

А вот вентиляция в парилке должна быть продумана особенно тщательно – иначе никакого комфорта от приятных процедур не будет. А обеспечить ее можно разными способами:

Вариант №1. Входное отверстие располагается за печкой, в полуметре от пола, тогда как выходное – с противоположной стороны, на высоте 30 см. В нем устанавливается вентилятор для принудительного движения воздуха. В этом варианте воздух прогревается равномерно – прохладные потоки нагреваются от печи и идут вверх, где охлаждаются и опускаются вниз. Там уже они выводятся наружу через вытяжное отверстие. И чем оно будет ниже, тем сильнее будет поток воздуха.

Вариант №2. Оба вентиляционных отверстия находятся на одной стене – напротив печи. Но входное – внизу, на 30 см от пола, а выходное – вверху, на 30 см от потолка. Здесь в выходном отверстии тоже ставится вентилятор. Но схема потока несколько иная: холодный воздух проникает в парную, ударяется об печь, греется и устремляется вверх – в вытяжку и наружу.

Вариант №3. В этом способе входное отверстие – за печью, на высоте 20 см от пола, а выходное – на той же высоте, но с противоположной стороны. И здесь тоже ставится вентилятор. Вся система достаточно проста: холодный воздух попадает в парную, проходит через печь и вытягивается с помощью вентилятора наружу.

Вариант №4. Это вариант идеален для парной с полами, где есть щели для вытекания воды. Входное отверстие за печью на высоте 30 см от пола, воздух, который остыл, опускается вниз и проникает через пол, а затем через вентиляционную трубу выводится на улицу.

Вариант №5. Этот способ – для тех бань, где печь работает постоянно. Входное отверстие – напротив печи, в 30 см от пола, а дымовая труба и топка с поддувалом выполняют роль вытяжки.

Если нужно поднять температуру в парилке либо увеличить количество либо насыщенность пара – тогда достаточно будет закрыть входные отверстия заглушками. А после окончания процедур – заглушки снять. И это проще, чем жать кнопки на каком-то пульте к сложной и дорогой вентиляционной системе. Вот так делается вентиляция бани своими руками – ничего сложного!

нормы, цена, проектирование, монтаж — «ЕвроХолод»

Вентиляцию бани или сауны «ЕвроХолод» реализует на вашем объекте «под ключ». По вопросам, связанным с вентиляцией, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, вышлите заявку на e-mail [email protected] или отправьте быструю заявку.

Даже если баня выполнена из самого качественного дерева, без полноценной системы воздухообмена она придет в непригодность уже через 3-4 года. Да и за этот промежуток времени вряд ли кто-то захочет наслаждаться постоянной сыростью, неприятным запахом и нехваткой свежего воздуха в парилке. Как технически правильно обустроить вентиляцию в сауне своими руками: устройство и схемы – все эти нюансы узнайте прямо сейчас.

Нужна ли вентиляция в сауне

В парной, где люди потеют, воздух за несколько минут становится супервлажным. Дышать в такой обстановке крайне трудно. Намного легче, если циркулируют сухие воздушные массы. Поэтому вентиляция просто необходима в сауне для того, чтобы регулировать уровень влажности и подачу свежего кислорода. При отсутствии вентиляции во время процедуры теплый воздух будет подниматься наверх, а холодный – скапливаться внизу, что однозначно не принесет пользу здоровью. А еще, если нет вентиляционных каналов, в сауне скапливаются неприятные запахи и существует риск отравления накопленным угарным газом.

Зачастую к помещению сауны еще прилегают душевая и комната отдыха. Если они не оснащены воздухоотводами, повышается уровень влаги. Результат – трудно обсушиться или вытереться. Со временем на стенах и потолке появится плесень и грибок, конструкции из дерева загниют. Сауна прослужит не 15-20 лет, а всего 4-5.

Какую систему вентиляции выбрать для сауны

Вентиляция для такого типа помещений может быть трех видов:

  • механическая;
  • естественная;
  • комбинированная.

Первый вид довольно дорогой, поэтому в парных чаще используют принудительный отток. Во время работы вытяжного вентилятора в парилке образуется пониженное давление и через воздухоотводы поступает свежий воздух. Преимущества комбинированной схемы заключаются в том, что для ее установки не нужно перекрестно располагать ветрешетки, что является обязательным правилом для естественной вытяжки.

Правильная вентиляции в сауне: 3 важных момента

  • Подбирать сечения труб нужно исходя из стандартных расчетов: на 1 м3 сауны необходимо 24 см площади поперечного сечения.
  • Отток и приток нельзя размещать строго напротив.
  • На отдушины парилки необходимо устанавливать специальные вентзадвижки, с помощью которых можно контролировать воздушные потоки.

Естественная вентиляция в парной

Такой вид вентиляции наиболее популярный, так как он подходит для большинства помещений, безопасный, эффективный и устройство обойдется недорого. Нужно тщательно подбирать места в помещении для ветканалов – учитывается площадь сауны, высота потолков, расположение печки и, конечно же, материалы, из которых изготовлено здание.

Важно! Вентиляционные отверстия должны располагаться на разной высоте. Входной канал – на 20-25 см от пола, а выходной – на 25-35 см от потолка. Также важно выбрать такое место для отверстий, чтобы они гармонично смотрелись с внешней стороны бани, не сильно выделялись на стенах фасада.

Приблизительные размеры отверстий 320-410 кв. см., но специалисты советуют делать их лучше больше, чем меньше. Если процесс циркуляции воздуха в помещении слишком быстрый и температура в бане быстро снижается, отводы нужно прикрывать специальными заслонками – вращающимися клапанами, вентиляционными и регулируемыми решетками. С точки зрения эстетичного вида сауны лучше использовать декоративные заслонки.

Вентиляция в сауне с электрокаменкой

Приток свежего воздуха к печи осуществляется специальным каналом, который должен располагаться под полом, а воздухоотвод поближе к ней. Короб для отверстия устанавливают на 1/4 больше площади сечения дымохода. Поступать кислород должен только с улицы. Вентиляцию можно соорудить собственноручно. Для этого, первым делом, вдоль плинтуса монтируется короб, выходящий на улицу. С внутренней стороны он закрывается решеткой, а с наружной – сеткой, для того, чтобы в парную не попали насекомые или мелкие вредители.

Внимание! Отток воздушных масс производится с помощью вытяжного канала, который располагается по диагонали от приточного. Он устанавливается на высоте 25-30 см от пола. Далее отвод поднимается вверх к потолку и выводится на улицу. Для работ лучше использовать трубы из пластика. Такая конструкция обеспечит парной качественную вентиляцию.

Комбинированная вентсистема

Если парная имеет особенную конструкцию строения, то не всегда в таком помещении можно обустроить естественную систему воздухообмена или механическую вентиляцию. К примеру, если в сауне три смежные стены с другими помещениями, то входной и выходной отводы могут быть размещены только на одной стороне.

В такой ситуации необходимо соблюдать правила грамотного размещения ветканалов: приточный должен быть размещен на уровне 25-30 см от пола, а выходной – 20-30 см от потолка. Холодные воздушные массы при попадании в парную проходят через печку, нагреваются и поднимаются вверх. Такая циркуляция обеспечит всегда свежий и нагретый воздух в сауне. Но у такого способа есть недостаток – иногда процесс воздухообмена может быть слишком интенсивным, и его можно контролировать только при помощи специальных заслонок на отводах.

Есть еще один вариант комбинированной вентиляции – когда приточный канал размещается не ниже, а выше каменки. Если выходное отверстие установить немного выше на стене напротив, получится достаточно эффективная вентиляционная система в парной. Но зачастую для больших помещений такой циркуляции недостаточно, поэтому специалисты рекомендуют установить в выходном канале вентилятор. С его помощью воздушные массы будут лучше прогоняться по сауне.

Распространенные ошибки при монтаже вентиляции

Прежде, чем начать самостоятельное возведение сауны, обязательно следует задуматься о том, как сделать вентиляцию в сауне, поскольку от нее зависит многое. Очень важно расположить правильно вентиляционные отверстия, а также избежать распространенных ошибок, которые совершаются неопытными мастерами при прокладке воздухообмена. Как было сказано выше, недопустимо устанавливать вентиляционные отверстия напротив друг друга. При таком расположении отверстий в сауне невозможно будет находиться, поскольку горячий воздух уйдет наверх, тогда как по ногам будет гулять сквозняк.

Нельзя оставлять только одно отверстие под потолком, поскольку никакого смешения воздушных масс в помещении не получится. В данном случае сауна будет представлять собой парник без малейшего проникновения свежего воздуха. Не стоит проделывать отверстия по схеме: у потолка выходное, у пола – приточное. В данном случае хозяину сауны придется потратить немало дров для необходимого отопления помещения, при этом прогреваться оно будет очень долго. В случаях, когда такое отверстие было сделано, его обязательно следует снабдить задвижкой. Применение задвижки бывает удобно в случаях, когда воздух в помещении сильно накалился и температуру необходимо быстро снизить.



Расположение вентиляционных отверстий

Правильная вентиляция в сауне, в первую очередь, зависит от грамотного расположения воздуховодов. Не стоит откладывать план установки воздуховодов непосредственно до момента их прокладки. Планировать их расположение необходимо на этапе проектирования всей сауны.

Существует несколько вариантов их расположения:

  • первый вариант предполагает размещение двух отверстий напротив друг друга. Во время проведения работ по настилу пола между досками рекомендуется оставлять небольшие зазоры, а также оставить два отверстия, размещенных в противоположных углах. Эти отдушины необходимо закрыть решетками. Такой вариант позволяет свежему воздуху проникать в сауну естественным образом;
  • второй вариант предполагает размещение входного отверстия у пола за печкой, а выходных – на противоположной стене под потолком и внизу. Часто выходные отдушины соединены общим коробом, при этом их обязательно следует оснастить задвижками;
  • Третий вариант предполагает установку входного отверстия на полметра выше печи. Выходное отверстие в этом случае следует сделать на противоположной стене, чуть ниже размещения входного. Они ни в коем случае не должны быть на одной линии. Для такой системы необходимо дополнение вытяжки вентилятором. С его помощью прогреть помещение удастся куда быстрее;
  • четвертый вариант предполагает размещение вентиляционных отверстий напротив друг друга на высоте 30 см от пола. Разумеется, при таком раскладе систему следует дополнить специальными устройствами, такими как дефлектор или вентилятор.

Вне зависимости от того, какое устройство вентиляции в сауне выбрано, добиться лучшего результата позволит дополнение каждого воздуховода задвижкой. В период прогревания помещения задвижку можно закрыть, таким образом, теплый воздух не будет выходить, и сауна прогреется намного быстрее. В случае, когда температура воздуха стала невыносимой, задвижку можно открыть и экстренно проветрить помещение.

Вентиляция в русской парилке

Как известно, русские бани или парилки чаще всего сооружаются из бруса или бревен. В этом случае вентиляция осуществляется естественным путем с помощью отверстий, которые образуются при неплотном укладывании нижних венцов строения. В этом случае обустройства дополнительной вентиляции не требуется. Проветривание помещения происходит посредством открывания двери. Секрет русской бани состоит в том, что поддувало печи расположено несколько ниже белого пола, тогда как печь максимально приближена к входной двери. Однако вентиляция в данном случае может осуществляться исключительно при наличии огня. Поэтому в банях по-черному она устраивается несколько иначе.

Финская сауна

Всем известно, что финская сауна предполагает наличие в помещении сухого раскаленного воздуха. Разумеется, вентиляция в финской сауне предназначена для поддержания необходимой температуры. Исходя из этого, многие начинают задумываться, нужна ли вентиляция в сауне такого типа? Само собой, нужна. С ее помощью в помещении обновление воздуха происходит 5-8 раз в течение одного часа. Обустройство вентиляции в данном случае ничем не отличается от обустройства в русской бане.



Мы — профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.

Вентиляцию бани или сауны «ЕвроХолод» реализует на вашем объекте «под ключ». По вопросам, связанным с вентиляцией, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, вышлите заявку на e-mail [email protected] или отправьте быструю заявку.


Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Опишите кратко суть задачи:

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Ждем Вашего звонка по телефону: +7(495) 745-01-41

Наш email: [email protected] ru

О компании , Отзывы , Наши объекты , Контакты

Вентиляция в Русской бане



Вентиляция очень важна в любом из типов бань. Но далеко не все, к сожалению, это знают и понимают. Усталость в бане, головные боли, слабость, учащенное дыхание, нехватка воздуха- все это признаки недостатка кислорода в парной. В таких банях человек не оздоравливается, а наоборот, его здоровью наносится вред.
Считается, что в сауне за 1 час воздух должен полностью обновиться 6- 8 раз. В Русских банях вентиляцию парной нужно производить через окно перед каждым заходом. Но на практике, обычно, вентиляцией в бане во время процедур, к сожалению, вообще не пользуются или пользуются ей только для просушки бани. Чаще всего за вентиляцию принимают небольшое отверстие в стене парной под потолком или в потолке, последнее в большинстве случаев вообще недопустимо, которое на всем протяжении банных процедур перекрыто затычкой или задвижкой. Такое отверстие, если оно грамотно сделано, поможет просушить парную, но без организации притока воздуха в вентилируемое помещение, что чаще всего и бывает, оно, как элемент вентиляции, практически бесполезно. Очень многие любители бани считают, что кратковременное открытие двери в парную, перед очередным заходом, это и есть вентиляция. Так же многие считают, что щель под дверью в парную это тоже вентиляция. Но такие способы вентиляции не эффективны, а часто практически бесполезны.
В этой статье я расскажу об устройстве правильной вентиляции в разных типах парных. Нужно очень хорошо понимать, что системы и принципы вентиляции в разных типах бань абсолютно различны! И это очень и очень важно! Прежде чем делать вентиляцию нужно понимать к какому типу бань относится Ваша баня. Чем отличаются между собой разные виды бань можно почитать в моей статье про Русские бани
Ниже я приведу примеры наиболее частых ошибок при вентиляции парных, а затем рассмотрю устройство и принципы вентиляции в различных парных- парной Русской бани, сауны, суховоздушной парной. А так же расскажу о вентиляции типа Басту, которую последнее время часто применяют в банях.


Частые ошибки при вентилировании парных

  1. Полное отсутствие системы вентиляции. Роль «вентиляции» выполняет ненадолго открытая дверь в парную или щель под дверью.
  2. Отверстие в стене под потолком (или в потолке) без приточного вентиляционного отверстия
  3. Не использование существующей системы вентиляции во время банных процедур (выключенная вентиляция)
  4. Уверенность, что сложная система вентиляции с применением коробов и электрических вентиляторов будет эффективна.
  5. Стремление максимально «загерметизировать» парную, чтобы не выпустить «жар».

Вентиляция парной в Русской бане

Классическая и хорошо зарекомендовавшая себя система вентиляции в Русской бане по- белому это обыкновенное проветривание обыкновенным окном. Также необходимо, чтобы окно так же имелось в смежном помещении, обычно моечной. Для многих дико, что в парной я рекомендую окно. И тем более рекомендую его открывать на 2- 5 минут перед каждым заходом. А как же сохранение «жара»? Спокойно. Правильная парная и правильная печь для Русской бани обеспечат очень быстрое восстановление кондиций после проветривания.
Окна я рекомендую деревянные с однокамерным или двухкамерным стеклопакетом. Но можно ставить и пластиковые.  Хотя пластиковое окно в парной, на мой взгляд, не гармонично. Окна обычно делают открывающимися внутрь.
Существуют разные мнения относительно размера окна в парной и его расположения. Одно точно- окно обязательно должно присутствовать в парной Русской бани! Я рекомендую для средних парных (12- 20 кубов) окно размером 500х500мм. Верх окна должен располагаться на расстоянии 40- 50см (или ниже) от чистового потолка в парилке. Почему я даю размеры не от пола, а от потолка? Дело в том, что в парных есть так называемый «карман» для пара. Так как пар всегда стремиться к потолку, то этот карман будет около потолка. Принято считать, что толщина относительно стабильного слоя пара под потолком примерно 40- 50см. Окно будет оказывать влияние на это паровой «пирог», поэтому оно и располагается ниже условной границы этого «пирога». Так же верхушка входной двери должна располагаться ниже пирога пара, то есть так же на 40- 50см ниже уровня потолка. В кондиционных парных, где нет как такового парового пирога, высота расположения окна не так критична. Есть мнение, что окно (или еще одно, второе окно) можно расположить под полками. Я бывал в таких парных и особой пользы от этого окна не увидел. В парных с высокими потолками (от 2,5м) «карман» для пара может быть толще и окно нужно располагать на большем, чем 40- 50см расстоянии от потолка. Расположение окна по ширине стены делается исходя из личных предпочтений и удобства пользования парной.
Окно предпочтительно располагать на противоположной стене от входной двери в парилку. Не рекомендуется располагать окно прямо под стрехой (свесом) крыши. Так как из окна парилки Русской бани, при открывании, обильно валит пар. Он будет устремляться вверх, под стреху, и конденсироваться на поверхностях. В том числе он может попадать и на чердак. Что может плохо сказаться на деревянных конструкциях и утеплителе.
Самый лучший способ проветривания парной Русской бани это, так называемое, залповое проветривание. Оно возможно если в смежном с парилкой помещении (обычно моечная) тоже есть окно. Именно поэтому в начале этого раздела я упомянул о том, что окно в смежном с парной помещении должно обязательно быть. Причем делать его нужно немного выше, чем окно в парной, его размеры, я рекомендую, так же как и в парной 500х500мм. В идеале окно в парной и моечной должны располагаться друг напротив друга. Возможен вариант расположения буквой «Г». Но недопустим вариант расположения буквой «П». Такой вариант препятствует активному хождению воздуха при залповом проветривании.

Залповое проветривание организуется следующим образом. Открываются окно в парной, дверь парная- моечная, окно в моечной. Дверь из моечной в смежное с ней помещение, обычно комната отдыха, обязательно закрыта. Таким образом, парная проветривается 2- 5 минут. Летом можно дольше. Я понимаю, что парная проветрилась тогда, когда из окон перестает идти пар. При этом в парную поступит достаточное количество свежего воздуха для одного захода, а лишний, отработанный пар выйдет наружу. Если, к сожалению, по каким- то причинам в бане нет окна в смежном с парной помещении и залповое проветривание невозможно, то можно обойтись только окном в парной. Тогда дверь парная- моечная должна быть закрыта и время проветривания лучше увеличить.
Многие, особенно на завершающих стадиях банного процесса, любят париться с открытым или приоткрытым окном. Попробуйте. В таком парении есть изюминка и много приятных моментов. Только помните о том, что не стоит во время парения высовывать голову в окно, особенно зимой. Это с большой вероятностью приведет как минимум к ангине.
Вентиляция парных Русских бань, в которых стоят печи, постоянно генерирующие пар, такие как Скоропарка, Аква, Керама должна быть постоянной и осуществляться так, как рекомендуют производители данных печей.

Вентиляция в сауне

Не буду вдаваться здесь в подробности что такое классическая сауна, почему классическая сауна претерпела значительные изменения за последние десятки лет (особенно в нашей стране). Об этом я подробно писал в своей статье «Вся правда о Русской бане» Здесь я расскажу о вентиляции современной правильной сауны. Там, где температура не превышает +90С, а влажность стремиться к нулю.
Окно в парных современных правильных саун не делают. Так как нужно удерживать достаточно высокую температуру внутри парной и при этом свести влажность к минимуму. Но сауна будет правильной и полезной для здоровья только в том случае, если воздух в ее парной меняется полностью 6- 8 раз в час. Причем желательно, чтобы воздух был свежим (уличным). Чтобы добиться этого делается специальная система вентиляции. Нужно помнить, что для организации движения воздуха- вентилировании, нужен приток и отток. Это закон! Если будет только приток, но не будет оттока воздуха, такая вентиляция эффективно функционировать не будет. Аналогично если будет отток, но не будет притока воздуха.
В районе печи, обычно за печью, а лучше под печью, делается приточное вентиляционное отверстие. В идеале воздух туда должен подаваться с улицы специальным коробом. В крайнем случае воздух должен подаваться из смежного помещения, но тогда такое помещение должно постоянно проветриваться, например, окном и не иметь посторонних запахов (шампуни и т.д.). В это помещение постоянно должен поступать свежий воздух. Чаще всего это происходит за счет засасывания его из смежных помещений. В следствии чего могут наблюдаться сквозняки по полу. Именно поэтому я и рекомендую подводить воздух отдельным коробом с улицы. В саунах роль притока часто играет щель под дверью. Это допустимо, хотя и не так эффективно. Разогретая печь играет роль теплового насоса. Она засасывает более холодный, чем в парной, воздух из подведенного к ней короба или из щели под дверью. Этот воздух проходит вдоль раскаленных стенок печи и быстро нагревается. Уже нагретым он поступает в парную. Но в этом случае создастся избыточное давление в парной, поэтому если есть приток, то всегда есть отток. Иначе вентиляция не будет работать, воздух не будет двигаться и замещаться с приемлемой скоростью.
Роль оттока в сауне играет отверстие в стене около самого потолка в противоположном от печи углу парной. Отток чаще всего организуется на улицу. Площадь сечение приточного и отточного отверстия должны быть примерно равны. Допускается, что сечение приточного отверстия чуть больше, чем отточного. Есть вариант, когда отточное отверстие закрыто вентиляционным коробом, который спускается вниз и заканчивается на расстоянии примерно 30см от пола. То есть воздух в отточное отверстие берется у пола, поступает по коробу вверх и выкидывается в отточное отверстие в стене под потолком. Но этот вариант не получил широкого применения, хотя, при правильной организации, такой способ вентиляции сауны более эффективен.
Отточное отверстие закрывается декоративной деревянной решеткой или деревянным «грибком». Площадь сечения этого отверстия должна регулироваться. Очень важный момент состоит в том, что данная вентиляция в сауне должна работать постоянно! Ее нельзя перекрывать во время процедур. Иначе теряется весь смысл. Скорость воздухообмена регулируется перекрыванием площади отточного отверстия (вворачиванием «грибка» или перекрыванием решетки). Нужно добиться того, чтобы температура в сауне не падала, но при этом воздух в парной постоянно заменялся. Причем не наблюдался эффект засасывания холодного воздуха через отточное отверстие. Вся вышеописанная система вентиляции сауны происходит «самотеком» без применения электрических вентиляторов.

Вентиляция суховоздушных парных

Что такое суховоздушная парная и чем она отличается от Русской бани или сауны можно прочитать в моей статье «Вся правда о Русской бане» В суховоздушной парной можно поставить окно, но скорее всего оно будет там неуместно, так как температуры в таких банях обычно держат на уровне +80- +120С и парную стремятся максимально герметизировать. Окно может помешать нагонять такие температуры. Делать вентиляцию как в сауне тоже не стоит, так как в таких банях принято поддавать воду на камни и извлекать пар, который будет быстро уходить в отточное отверстие под потолком. Конечно, его можно перекрыть, но мы помним, что в любой бане необходима вентиляция, поэтому я рекомендую для таких типов бань организовывать вентиляцию типа Басту. Тем более, что данный тип вентиляции можно с успехом применять и в Русских банях, и в саунах.

Вентиляция Басту

Сейчас данный тип вентиляции стал очень популярен. И это понятно. Басту универсальная и очень эффективная система вентиляции. Многие боятся ее из- за того, что считают, что разобраться как она устроена и тем более организовать ее у себя в бане очень и очень сложно. На самом деле это не так и я постараюсь объяснить, как работает вентиляция типа Басту и как ее можно с успехом применять в бане.
Басту это не совсем тип вентиляции. Басту это название конвекционной Шведской бани. Движение воздуха в ней натолкнуло на мысль, что такой же принцип- принцип перевернутого стакана, можно применить для вентиляции современных бань. Поэтому словом Басту сейчас часто обозначают и разновидность системы вентиляции тоже.
Сначала я расскажу, как организовать систему вентиляции Басту в бане, а потом расскажу, как она работает. В Басту, как и в любой другой вентиляции, есть приток и отток. Работает правило «откуда взял туда и отдай». То есть, если приток берется с улицы, то и выхлоп (отток) должен быть на улицу. Это очень важное правило. Как я писал выше, если приток берется из смежного помещения, а отдается на улицу, то такая вентиляция либо будет работать не эффективно (из- за недостатка воздуха для притока если смежные помещения относительно герметичны), либо приток будет сосать воздух из всех щелей и в смежных помещениях будет неприятный сквознячок по полу. В бане он особенно заметен и некомфортен. Так что приток для вентиляции Басту ведут вентиляционным коробом с улицы и подводят под печь или, в крайнем случае, выводят совсем рядом с печью в парной. Как это можно реализовать на практике описано в моей статье «Переделка бани под ключ в баню по уму». Приток очень рекомендую сделать перекрываемым на 100%. Для этого можно использовать задвижки или сделать это как- то иначе. Отток делается обязательно вентиляционным коробом. Короб берет свое начало в 30см от пола, поднимается вверх и выходит на улицу в отверстие в стене у самого потолка. Короб должен иметь возможность 100% перекрывания задвижкой и находится в противоположном от печи углу (по максимальному расстоянию). Короба лучше делать из нержавеющей стали. В Русской бани можно применять пластиковые короба. В сауне и суховоздушной парной пластиковые короба могут начать плавится. Многие допускают ошибку и делают вентиляционное отверстие еще и в верхней части отточного короба. Получается дополнительное сквозное отверстие на улицу. Этого делать не надо. А если оно имеет место быть, то должно быть герметично закрыто. Никаких электрических вентиляторов в системе не используется. Включение и выключение вентиляции типа Басту происходит открытием или закрытием (перекрыванием) задвижек на коробах.

Принцип работы вентиляции типа Басту следующий. Горячая печь является тепловым насосом, которая активно засасывает воздух из приточного короба. Этот холодный воздух проходит через печь, «облизывая» ее поверхности и моментально нагревается. Затем он устремляется вверх под потолок. Так как в парную зашла порция воздуха, то для уравновешивания давления такая же порция воздуха должна из парной выйти. Ее выталкивает через отточный короб. Причем выталкивается именно околопольный воздух. А около пола в бане обычно скапливается «отработанный» воздух, часто с неприятными запахами и испарениями от высыхающих капель пота на полу. А в зоне дыхания остается свежий подогретый уличный воздух. Такой круговорот происходит постоянно пока печь горячая (с остыванием печи эффективность вентиляции Басту падает) и короба не перекрыты. Так как теплый воздух мы постоянно опускаем вниз, полы в парной нагреваются быстрее, парная нагревается более равномерно.  Часто парные организуются в цоколе жилого дома и в этом случае вопрос вентиляции стоит очень остро. Вентиляция Басту поможет и здесь.
При определенной конструкции банной печи через вентиляцию типа Басту можно эффективно вентилировать комнату отдыха. Более того, можно организовать некий «климат- контроль» там. Нехитрыми манипуляциями можно добиться того, что температура в комнате отдыха будет всегда относительно постоянная и равна заданной. При этом помещение комнаты отдыха будет постоянно вентилироваться и будет постоянно наполнено свежим, подогретым уличным воздухом. В такой комнате отдыха всегда легко дышится, не скапливаются неприятные запахи, полы хорошо прогреваются, стекла в окнах не запотевают.
Теперь давайте разберемся как можно и нужно использовать вентиляцию типа Басту в банях разного типа. В Русской бане Басту не обязательна, вполне хватает окна и залпового проветривания. Но тем не менее и в Русской бане Басту найдется применение. Некоторые включают Басту во время прогрева парной. Плюс в том, что на момент готовности парной в ней хорошо прогреты поверхности, включая пол и помещение наполнено свежим воздухом. Минус в том, что по моим наблюдениям процесс прогрева парной происходит дольше. Лично я не включаю Басту во время прогрева парной. Я использую эту систему на финальной стадии банных процедур. Мне нравится на последнем заходе уже без веника, открывать Басту и лежать в парной наслаждаясь постоянно поступающим свежем воздухом. Лежать в таких пляжных режимах, обильно потея, очень приятно и комфортно.  Я не рекомендую включать Басту во время парения и в перерывах между заходами. Включенная Басту очень быстро и некомфортно опускает пар при поддачах, быстро перегревает и пересушивает парную Русской бани. Помните, что Басту это конвекция, а конвекция- враг Русской бани. Но при просушке Русской бани после всех процедур включенная Басту существенно помогает избавится от сырости и влаги. Если в парной Русской бани нет окна и нет возможности его сделать, то Басту- выход из положения. В перерывах между заходами нужно включать эту систему, а при парении выключать. Но, как я писал раньше, парная будет перегреваться и пересушиваться. А это плохо.
Вентиляция Басту в правильной сауне очень предпочтительна и должна быть включена постоянно на время всех заходов и между ними. Она с легкостью обеспечит ту самую смену воздуха в парной 6- 8 раз за час. При этом отпадает необходимость в тонком регулировании отточного отверстия и риск засасывания холодного воздуха через отточное отверстие значительно снижается.
Басту в суховоздушных парных с легкостью решит проблему вентиляции и отсутствие окна. Ее нужно включать между заходами и выключать во время парения. Если оставить ее включенной во время парения, то пар при поддачах будет быстро опускаться и это может привести к дискомфортным ощущениям вплоть до ожога.
Теперь я отвечу на некоторые часто задаваемые вопросы по вентиляции, которые не вошли в эту статью.


Можно ли забирать для приточной вентиляции воздух из подпольного пространства бани?

Очень не рекомендую! В подпольном пространстве всегда присутствуют не всегда приятные запахи. В зимний период обычно продухи подпольного пространства закрываются. То есть приток воздуха в подпольное пространство перекрывается, соответственно воздуху для притока взяться неоткуда. Исключение- это строение, стоящее на сваях или столбчатом фундаменте. Но нужно помнить, что данные типы фундаментов, из- за последующих проблем с устройством пола, крайне нежелательны для Русской бани.
У меня в качестве вытяжки сделано отверстие в потолке, которое выходит на чердак.

Очень большая ошибка! При просушке или проветривании парной в это отверстие выходит очень влажный и теплый воздух, а в случае с Русскими банями, большое количество пара. Вся эта влажность попадает на чердак. Летом это все конденсирует в виде влаги на деревянных поверхностях чердака. Зимой все это превращается на чердаке в иней или, чего хуже, даже в сосульки.


В парной окон нет. Мы вентилируем парную просто открыванием двери на несколько минут.

Данный способ мало эффективен. Особенно тогда, когда в смежном помещении так же отсутствуют окна. Более того пар и влажность из парной, при таком способе проветривания, попадает в смежное помещение и конденсируется там в виде влаги. Оба помещения не проветриваются, а, скорее, наполняются отработанным в парной воздухом, а еще хуже паром. Если в смежном с парной помещении есть окно, то его необходимо открыть настежь. Часто при этом несколько раз быстро открывают и закрывают дверь в парную «прокачивая» воздух. Парная действительно вентилируется, но не так качественно, как при наличии правильной вентиляции. При таком способе в парной могут образоваться «застойные зоны» в которых не происходит воздухообмен.
У меня в парной нет окна, но есть дырка в стене диаметром примерно 100мм. Я ее открываю между заходами и это и есть моя вентиляция.

Попробуйте подсчитать какой объем воздуха может «прокачаться» в такое маленькое отверстие за разумное время. И оцените полученные результаты сравнивая их с объемом парной. Полноценной вентиляцией такой способ назвать никак нельзя.  Такое отверстие поможет при сушке парной после процедур, но не для качественной вентиляции.
Для качественной вентиляции парной хочу поставить вентиляционные короба с электродвигателями, которые будут высасывать воздух.

Если возможно сделать вентиляцию без электродвигателей, то ее нужно делать. Расчет принудительной вентиляции и подбор мощности двигателей для банной вентиляции сложен и этим должны заниматься профессионалы. Наличия электродвигателя совсем не говорит о том, что вентиляция будет работать лучше. Опираясь на опыт скажу, что скорее наоборот.

Вентиляция в бане — делаем вместе правильную вентиляцию в парилке — vasha-banya.com

Начиная строительство бани, обязательно нужно решить, как будет вентилироваться помещение, ведь отопить ее – полдела, нужно позаботиться, чтобы она прослужила долгие годы, а время, проведенное в ней, принесло только удовольствие. Вентиляция в русской бане — разложим все по полочкам…

Приточная вентиляция.

Говорить о том, как проводится современная вентиляция в бани, можно бесконечно: высокие технологии позволяют творить чудеса – вполне можно управлять влажностью и температурой, обеспечивать не только приток, но и подогрев свежего воздуха. И все это стоит денег…

Как быть, если нет возможности вкладывать в свой проект тысячи «обличий Джорджа Вашингтона»? Остается прибегнуть к традиционным методам. И знаете, не факт, что результат будет хуже!

Вентиляция начинается с печи

Именно от печи зависит приток воздуха, поэтому имеет смысл рассмотреть, как это происходит.

Вентиляция в парилке.

Топка печи может находиться либо внутри парилки, либо в смежном помещении, и тогда отопление происходит за счет топочного тоннеля. Большая часть металлических печей обкладывается кирпичом или каменными плитами с четырех сторон. Обычно между металлом и кирпичом делается зазор около 5см.

Довольно часто топку ставят в комнате отдыха. Это позволяет избежать появления лишнего мусора, плюс не приходится каждый раз дергать двери в парилку, когда нужно подбросить дров. Кстати, если красиво оформить печь, поставив в топочной дверце жаростойкие стекла, то можно во время отдыха наслаждаться видом пламени.

При обкладывании печи кирпичом на ширину облицовки делается прорезь. Таким образом уже частично обеспечивается вентиляция в бане. Топочный тоннель обкладывается неплотно: должен быть предусмотрен небольшой зазор в 0,5-1 см. Позже он используется для укладки базальтовой ваты. При обустройстве печи не забывайте делать противопожарные отступы до горючих материалов.

В парной, где находится тело печи, к лицевой стене кладут 3 кирпичных стенки. И когда печь обложена, нужно позаботиться о притоке свежего воздуха: он даст кислород, необходимый для горения.

Приточная вентиляция

Вентиляция в бани, а точнее, в топки может быть проведена специальным каналом, проходящим под полом. Этот канал выводится рядом с топкой, в месте, где расположен лист металла, защищающий полы от искр и горящих углей.

Для обустройства вентиляционного канала нужен короб диаметром на 20 процентов больше, чем дымоход. Приток должен обеспечиваться с улицы. Если обустроить его из подпольного пространства, то потом, отдыхая в бане, вы будете страдать от неприятных запахов.

Кроме подпольного вентканала, есть еще и другой вариант: вентиляция может делаться и напольной. Тот же самый короб можно вывести и вдоль стены на улицу. Независимо от того, какой тип вам нравится, обязательно поставьте решетку на венткороб изнутри, а снаружи – сетку от насекомых.

Если же топка стоит в парилке, то одним коробом не обойтись. Вам понадобится – два: один короб – приточная топочная вентиляция, второй – конвекционная. Лучше обустроить подиум. От стены, где планируется отверстие для приточной вентиляции, кладется 3 ряда (кирпич укладывают на ребро). Первый ряд идет около стены, второй по краю, а третий посередине.

Кладку высотой 24 см делают до кирпичного экрана и перекрывают сверху кирпичом. Там, где будет расположена печь, не ставится последняя пара кирпичей: так из короба будет поддувать под печь. Торец закладывается. Второй же короб доводится до конца. В его торец вставляется поддувальная печная дверка. Обязательно что-то подложите под дверку, иначе она все время будет тереться об пол.

Все, подиум готов. На него ставится печь. Подробнее про кирпичные печи для бани. Ее можно ставить на металлические пластины или уголок, тогда нагрузка на площадь кирпичного короба будет распределена более равномерно. Печь обкладывается, кладется кирпичный экран с парой конвекционных дверок: это будет и вентиляция в парилке, и даст возможность ее прогрева горячим воздухом.

Отток воздуха

Отток воздуха размещается в 25-30 сантиметрах от пола.

Мы рассмотрели, как сделать основной тепловой насос. Теперь нужно обеспечить отток воздуха. Наилучший вариант – ставить короб оттока по диагонали от приточного. Это поможет хорошо вентилировать парилку. Если вы обустроили кирпичную рубашку одной стеной в предбанник, то в него выводится еще одна дверка. Так вы обеспечите прогрев и просушку еще одного помещения, если, конечно, правильно установите короб. И как же он ставится?

Нужно сделать короб с забором воздуха снизу – на расстоянии 25-30см от пола. Дальше принудительная вентиляция в бане проводится через стену у потолка на улицу.

Сама конструкция может быть собрана из пластиковых коробов для вентиляции. Сверху ее обшивают вагонкой. Тогда готовый короб будет эстетично выглядеть и перестанет выделяться на общем фоне. Оптимальная площадь короба – 125см2 +10%.

Как работает система прогрева и вентиляции?

Когда печь растапливается и открыты нижние дверки, воздух прогревается и выходит в верхние. При этом часть воздуха возвращается через низ и прогревается еще раз. Нижние дверки должны быть открыты в начале прогрева бани. Так обеспечивается «разгон» печи. В дальнейшем их прикрывают, оставляя только две верхние. Схема вентиляции в бане:

Схема вентиляции бани.

Через короб под печь заходит холодный воздух, нагревается и выходит через верхние дверки. Парилка прогревается за счет этого ровно до того момента, пока не наполнится горячим воздухом до уровня низа короба. Потом горячий воздух будет вытеснять более прохладный, который, выходя на улицу, будет прогревать все на своем пути. Так обеспечивается одновременно и прогрев и вентиляция в парилке. Помещение нагревается и просыхает, а короб выполняет функцию канала для потоков воздуха, управляемого печью. Так работает правильная вентиляция в бане.

Когда в парилке находятся люди, конвекционные дверки нужно прикрыть. Тогда открывают дверки, ведущие в смежные помещения – и прогреваются предбанник и комната отдыха.

О дымоходе

Вы знаете, что изо всех сил изолируя металлическую трубу дымохода, многие лишаются дополнительного источника тепла? Кроме того, вентиляция в русской бане с сэндвич-трубой дымохода ухудшается. Можно более эффективно использовать возможности дымохода.

Открытая раскаленная труба – естественно, не вариант. Но и «запаковать» дымоход сэндвич-трубу тоже не самое умное. Однослойную трубу нужно «одеть» в кирпичный кожух, вставив на втором ряду кладки поддувальную дверку. Если наверху вы поставите еще одну дверку, то у вас получится настоящий тепловой насос, служащий для прогрева и вентиляции парилки.

Рациональный теплосъем обеспечивается с помощью установки двух коробов из нержавейки. Они ставятся на стороне, противоположной от дверок и выводятся в комнату отдыха или предбанник, где тоже перекрываются регулировочными дверками.

Вы можете посмотреть видео о том, как устраивается система вентиляции бани. В нем есть некоторые дополнения к тому, что изложено выше.

Вот и все. Общий принцип вентиляции описан. Но есть другой материал про дымоходы для бани. Естественно, у каждой бани свой «характер», поэтому готовых, идеально выверенных рецептов нет: освоить все это вам придется на практике, но, зато когда освоите, пар в вашей бане будет действительно легким. Приятного отдыха вам и долгой службы вашей баньке!

Вентиляция в бане своими руками: схемы и устройство парилки

Содержание статьи:

Для обустройства бани требуется не только хорошая облицовка и установка всех необходимых предметов. Очень важным моментом является обеспечение благоприятного микроклимата, а для этого нужен своевременный, умеренный воздухообмен.

Вентиляция бани — процесс, к организации которого необходимо подходить с особенной тщательностью. При неправильном устройстве вентиляции люди могут отравиться угарным газом или плохо чувствовать себя в парной. Кроме того, правильно обустроенная система вентиляции способствует более экономному расходу топлива, равномерному распределению воздушных потоков, а также защите бревен, из которых сделаны стены бани, от постоянной сырости, плесени и гниения.

Как сделать вентиляцию в бане правильно

Варианты обустройства вентиляции

Как правило, в банях используют приточно-вытяжную вентиляцию, при которой отработанный воздух покидает помещение через специальную вытяжку, а свежий проникает через приточное отверстие.

Чтобы правильно сделать такую систему своими руками, нужно придерживаться следующих правил:

  • Для обустройства приточных отверстий следует выбирать нижнюю часть бани, возле печи. В таком случае воздух будет нагреваться быстрее.
  • Вытяжные отверстия желательно располагать как можно выше, — это поможет улучшить тягу. Если же они находятся слишком низко, и тяга недостаточная, то в таком случае используется вентиляционная труба.
  • Приточные и вытяжные отверстия следует располагать друг напротив друга. Для того, чтобы воздух распределялся по помещению равномерно, нужно сделать два вытяжных отверстия — одно ниже, второе выше.
  • Контролировать подачу и вытяжку воздуха можно, применяя специальные заслонки, которые будут закрываться и открываться при необходимости.
  • Обмен воздуха в парилке должен осуществляться не менее 2-3 раз за один час.

Расположение топочной печи

Необходимо учитывать, что способ вентилирования может зависеть от вида бани. К примеру, в русской бане процесс вентиляции зачастую осуществляется методом обычного проветривания.

Печь в смежном помещении

Печь-каменка в смежном помещении. Однако проветривание не во всех случаях даёт нужный эффект. Например, если печь расположена не в парилке, а в соседней комнате, то систему вентиляции нужно сделать по следующей схеме:

  1. Чтобы печь прослужила долгое время, топочный тоннель обкладывают кирпичом, оставляя зазор 0,5-1 см. Такой зазор потребуется для того, чтобы заполнить его базальтовой ватой, которая предотвратит деформацию, вызванную высокой температурой, и разрушение кладки и печи.
  2. Затем проделываются приточные отверстия.
  3. Далее в парилке обустраивается вытяжка. Её делают на противоположной стене и желательно, чтобы она была расположена по диагонали от приточных отверстий. На уровне 20-30 см от пола устанавливается вертикальный короб, который подводится к отверстию у потолка и выходит на улицу. Поверхность короба обшивается вагонкой или другим подходящим материалом.

Приточные отверстия можно сделать одним из следующих способов:

  • вентканал проводится под полом. Его ширина должна превышать диаметр дымохода на 120%. Возле топки укладывается металлический лист, необходимый для защиты пола от возгорания при выпадении углей из топки. Один конец вентканала выводится на улицу, а второй — возле металлического листа. Концы канала закрываются металлическими решетками;
  • отличие второго способа от первого заключается в том, что вентиляционный канал располагается над полом. Один его конец также выводится на улицу, а другой к предтопочному листу.

Важно! Приточные и вытяжные отверстия должны иметь одинаковую площадь! Если не придерживаться этого правила, то возможно образование тяги, уменьшающей количество свежего воздуха.

Печь в парилке

Печь в парилке

Топка в парилке. В этом случае устройство вентиляции в бане можно осуществить двумя методами:

  • если печь находится в парилке, то проблема организации вентиляции отпадает сама по себе. Для обеспечения доступа в парилку свежего воздуха между низом двери и полом делается зазор около 5 мм. Выводится воздух через поддувало, однако следует учесть, что поддувало будет работать только в том случае, если огонь в топке горит постоянно;
  • в банях, не оборудованных печной трубой, или в банях, в которых печь работает периодически, нужна более сложная схема вентиляции. Существует достаточно много вариантов таких схем. Для примера можно рассмотреть один из вариантов.

Порядок установки:

  1. Для печи сооружается небольшой подиум из кирпичей, чтобы к ней можно было подвести вентиляционный короб. Подиум выкладывается в три ряда: первый у стены, второй по центру и третий по краю. Затем нужно вывести подиум на высоту 24 см от пола, и сверху заложить кирпичом, оставив отверстие, на которое после будет устанавливаться печь.
  2. Далее требуется заложить кирпичом торец.
  3. Дверца от поддувала вставляется в один конец вентиляционного короба, а второй конец выводится в парилку.
  4. В соседней с парилкой и помещением для отдыха стене сооружается два канала, которые должны располагаться на уровне кирпичной кладки. Эти каналы будут закрывать дверцы.
  5. Затем на подиум требуется установить печь. Для создания равномерной нагрузки на короб под печку подкладывается металлическая пластина или уголки.
  6. После этого нужно обложить печь кирпичом, оставив зазор в 1-2 см между кирпичной кладкой и печью. Позже этот зазор необходимо заполнить огнеупорным материалом.
  7. Последний этап — сооружение кирпичного экрана с двумя конвекционными дверцами-задвижками.
  8. Для обустройства вытяжной вентиляции используется такая же схема, как для бани с печкой вне парилки.

Сооружая баню своими руками, необходимо заранее продумать, каким образом в неё будет поступать свежий воздух и выводиться отработанный. Если баня построена из брёвен, то правильно организованная вентиляция позволит не только продлить срок службы самих стен, но и предотвратить возникновение внутри парилки запаха плесени и сырости.

Вентиляция в бане: парилка, моечная, раздевалка

Для того, чтобы банные процедуры приносили только пользу и удовольствие, необходимо два условия:

  • высокий уровень температуры и влажности воздуха в парилке;
  • наличие при этом достаточного количества кислорода.

Эти на первый взгляд взаимоисключающие задачи, решает вентиляция в бане вообще и в парилке в частности. Несмотря на то, что в парилке русской бани должны поддерживаться высокая влажность и температура, без доступа свежего (холодного) воздуха никак не обойтись: кислород перерабатывается нашими легкими, частично выжигается печью, к тому же в парилке постепенно накапливается угарный газ (CO — химическая формула угарного газа).

Как правильно сделать вентиляцию в бани. На рисунке красными стрелками показано движение горячего воздуха, синими — холодного

Если не организовать замену «отработанного» воздуха свежим, вместо улучшения здоровья и повышения работоспособности (именно за этим мы идем в баню) можно получить в лучшем случае вялость, слабость и головную боль, а в худшем – больничную койку или даже место на кладбище.

Содержание статьи

Виды вентиляции

Правильно устроенная вентиляция обеспечивает циркуляцию воздуха, при этом кислород поступает в достаточном количестве, а угарный и углекислый газы выводятся в атмосферу. После окончания банных процедур, при хорошей вентиляции, пары активно выводится за пределы здания, и помещения, в которых ранее была высокая влажность, просыхают. Если этому аспекту не уделялось достаточного внимания, через пару-тройку лет в парилке, а затем и в других помещениях,  гниет вагонка, появляется и постепенно усиливается запах затхлости и пота, а древесина превращается в труху. Теперь, надеюсь, ясно, нужна ли в бане вентиляция…

Прогрев и вентиляция бани. Обратите внимание, что вытяжное отверстие находится на небольшой высоте от пола — как правило, не выше 50 см. При данной схеме, в атмосферы выбрасывается отработанный пар. Более того, хорошо прогревается пол в парилке

Вентиляция в бане не нужна лишь в одном случае: если вся она построена из древесины и нигде не утеплялась – ни изнутри, ни снаружи. В таком случае воздухообмен происходит за счет того, что древесина «дышит». Еще в этом случае говорят о наличии естественной вентиляции в бане: любая древесина имеет поры и щели, через которые и происходит отток/приток воздуха, регулируется температура и влажность. Но если в бане из оцилиндрованного бревна или бруса устроено утепление или влаго/паро изоляция, то создание дополнительных вентиляционных отверстий необходимо.

Различают три типа вентиляции:

  1. Механическая вентиляция. В этом случае приток и отток воздушных масс происходит за счет искусственно создаваемого движения воздуха. Контролируют параметры воздуха технические средства.
  2. Естественная вентиляция: циркуляция происходит за счет разницы давления внутри и снаружи помещения. Такой метод возможет только при наличии «дышащих» стен или продуманно устроенных вентиляционных отдушин.
  3. Комбинированная вентиляция: одновременное использование естественного движения воздушных масс и технических устройств (в простейшем случае – вентиляторов).

В видео ниже показан вариант комбинированной вентиляции.

В конкретном случае, при строительстве вентиляционного канала была использована алюминиевая фольга толщиной 100 микрон.

Устройство вентиляции в банях

В самом простом варианте, система вентиляции парилки или бани состоит из двух (иногда более) отверстий в стенах и/или фундаменте: приточном и вытяжном. Весь фокус, в выборе места расположения этих отверстий и в их размерах. Иногда, для обеспечения более активного воздухообмена, могут устанавливаться вентиляторы.

Прогрев и вентиляция бани. В простейшем случае, вытяжная отдушина находится недалеко от потолка

Единой схемы вентиляции для бани нет: слишком разные они бывают как по конструктивным особенностям, так и по материалам, из которых выполнены. Зато есть общие правила и несколько наиболее часто встречающихся схем, придерживаясь которых, можно выбрать оптимальную вентиляцию именно для вашего случая.

Размеры вентиляционных отверстий высчитывается исходя из объема помещения парилки: на один кубический метр вентилируемой площади размер отверстий должен быть 24 см2.

Несмотря на то, что основная задача  в бане — поддерживать высокую влажность в парилке и достаточный уровень температуры, делать вентиляционные отверстия слишком маленькими нельзя: они не обеспечат необходимый уровень воздухообмена. Вытяжные вентиляционные отверстия должны соответствовать размерам приточных: при нарушении пропорций воздухообмен также будет недостаточным. В некоторых случаях, для ускорения отвода отработанного воздуха и ускорения просушки бани, можно сделать два вытяжных отверстия.

Вентиляционные отдушины

Чтобы обеспечить требуемые кондиции воздуха при нагреве парной, на вентканалы делают специальные крышки/заглушки, которые можно открывать/закрывать из парилки, регулируя тем самым влажность/температуру/воздухообмен. Вообще говоря, наличие заглушек или крышек на любом вентиляционном отверстии, выходящем на улицу, обязательно: зимой холодный воздух активно стремится в теплое помещение и наличие крышек или регуляторов задерживающих его, необходимо.

Где могут быть приточные и вытяжные отверстия

Чаще всего, печь в бане, хотя-бы частично располагается в помещении парилки. В таком случае, приточное отверстие делают возле печи на расстоянии не выше 30 см от пола. Поступивший холодный воздух быстро разогревается от печи и поднимается вверх. Это достаточно популярный, но не самый лучший способ  организации вентиляции для бани. Гораздо эффективнее вентиляция в том случае, когда приточные отверстия располагаются в фундаменте под полом (чтобы через них не проникли грызуны, отверстия оснащают металлическими решетками). Этот вариант решает сразу две задачи: доставляет свежий воздух в баню, а также эффективно просушивает полы и стены после завершения процедур. Доски пола, в таком случае, укладываются не вплотную, а с небольшим зазором для свободного прохождения воздуха. Если щели в полу вам оставлять не хочется (хотя для бани это очень неплохо) можно в полу сделать несколько вентиляционных отверстий, закрытых деревянными решетками. Движение воздуха в таком случае будет не настолько активным, могут понадобиться более мощные вентиляторы, но схема останется работоспособной.

Вентиляционная отдушина с задвижкой

При планировании приточных вентиляционных отверстий в фундаменте, учтите, что воздух в баню должен поступать с улицы, а не из подпола, иначе он будет иметь затхлый запах. Чтобы организовать забор воздуха с улицы, в отверстие укладывают короб из древесины (часто самодельный), пластика или металла (готовые), а выводят его также возле печи. Обычно приточные отверстия располагают в той области, которая защищена металлическим или асбестовым листом от углей и головешек.

Вентиляционные отверстия в фундаменте предусматриваются еще на стадии планирования. Если же фундамент уже готов, а отверстий для вентиляции нет, можно сделать вентиляцию пола в парилке по-другому: доски пола настелить на лаги, но не вплотную друг к другу, а с зазором в 0,5-1см. В промежутке между черновым (земляным/бетонным) полом и чистовым устраивается выходное отверстие, которое переходит в вентиляционную трубу, выводящую отработанный воздух на крышу (но не на чердак). Этот вариант предусматривает наличие только одного приточного отверстия, которое обычно устраивают внизу за каменкой. Вытяжную трубу под полом устанавливают с противоположной стороны помещения (но не напротив, а наискосок).

Делать вытяжную трубу в парилке из пластиковых коробов для вентиляции нельзя – они не выдерживают высоких температур, но использовать их в раздевалке или моечном отделении допустимо.

При такой схеме вентиляции в парилке, холодный воздух прогревается возле печки, поднимается вверх, затем, остывая, опускается вниз,  через щели в полу просачивается под пол и выводится через выходную трубу. Эти два варианта эффективно удаляют влагу после бани, их также можно считать схемами вентиляции пола в бане.

Устройство вентиляции в бане обеспечивающее эффективное удаление влаги (просушивание)

Вытяжные отверстия могут располагаться на противоположной от приточного отверстия стене (если обе эти стены выходят на улицу) или на той же стене, но в противоположном углу. Есть схема, при которой они расположены вверху на стене напротив (30 см от потолка), иногда они располагаются внизу (30 см от пола). Если вытяжное отверстие находится внизу или на той же стене, что и приточное отверстие, то для создания потока воздуха необходим вентилятор.

Чтобы вентиляция в бане оставалась эффективной, нельзя:

  • вентиляционные отдушины делать меньше расчетных;
  • располагать приточное и вытяжное отверстия одно напротив другого – так поступивший воздух практически сразу выводится не отдав кислород, образуется сквозняк, который для бани противопоказан.

Схемы вентиляции парилок

Рассмотрим несколько наиболее часто встречающихся вариантов вентиляции в парной:

  1. Этот вариант можно считать системой естественной вентиляции. Вентиляционные отдушины находятся на противоположных стенах. Приточное – внизу за каменкой, вытяжное – вверху на стене напротив. Этот вариант не самый эффективный: воздух, проходя возле печи, нагревается, поднимается вверх и сразу выходит через вытяжное отверстие. В результате – перемещение воздушных масс недостаточное, насыщение кислородом слабое, неэффективна и просушка полов и стен после процедур (сделать ее можно интенсивнее за счет открытой двери и вентилятора в вытяжном отверстии).
  2. Более эффективный способ вентиляции парилки: приточное отверстие находится внизу за печкой, вытяжное – на стене напротив, но не вверху, а внизу. В этом случае вытяжное отверстие нужно оборудовать вентилятором. При таком расположении отдушин в парилке холодный воздух нагревается от печки, поднимается вверх, там остывает и опускается вниз. Выводится за счет создаваемого вентилятором исходящего воздушного потока.

    Схемы приточно-вытяжной вентиляции

  3. Вентиляционные отдушины располагаются на одной стене, противоположной той, где установлена печка. Эта схема применяется в банях, у которых только эта стена выходит на улицу. Приточное отверстие находится на уровне 30 см от пола напротив печки, вытяжное с вентилятором – в 30 см от пола в другой стороне. В этом случае холодный воздух поступает в парилку, ударяется о печь, нагревается, поднимается вверх, постепенно остывая, опускается вниз и выводится через вытяжное отверстие.
  4. Отработанный перегретый воздух выводится через поддувало печи. При таком способе организации вентиляции в парилке имеется только одно приточное вентиляционное отверстие недалеко от печи. Такая схема будет работать только тогда, когда топиться печь. Есть еще один вариант с использованием поддувала печи для вывода отработанного воздуха: в фундаменте делают приточное вентиляционное отверстие, печь располагают так, чтобы поддувало находилось ниже уровня пола.
Схемы приточно-вытяжной вентиляции

Это наиболее часто используемые схемы вентиляции парилок в бане, есть еще множество их вариаций и комбинаций. На основе этих четырех вариантов организации вентиляции, можно разработать  схему под свою парилку.

Вентиляция в моечном отделении бани

В моечной высокая влажность – дело обычное, и чтобы не гнила вагонка или не появлялся неприятный запах, необходимо предусмотреть вентиляцию полов. Она устраивается аналогично вентиляции пола в парилке: между черновым и чистовым полом делают вытяжное отверстие, которое можно снабдить вентилятором. Вытяжная труба выводится на крышу.

При такой схеме вентиляции пола в моечном отделении, выводится самый холодный отработанный воздух, а на его место опускается более теплый из верхних слоев. Таким образом, также достигается повышение комфортности находящихся тут людей.

Вентиляционные отдушины

Принцип устройства вентиляции во всех остальных помещениях бани такой же. Нужно определиться с оптимальной системой вентиляции конкретно для ваших условий и выбрать/разработать наиболее подходящую схему. Вентиляция в моечном отделении отличается только тем, что в связи с более низкими температурами воздуха, использовать тут можно пластиковые вентиляционные короба (чего в парилке делать нельзя) и вентиляторы можно ставить не термостойкие, а лишь переносящие высокую влажность (влагозащищенные).

Вентиляция кирпичной и турецкой бани

При планировании системы вентиляции для кирпичной бани нужно учесть, что ее эффективность должна быть в разы выше, чем деревянной. Ведь в этом случае сушить придется не только внутреннюю обшивку парилки/моечной/раздевалки, но и стены: кирпич очень гигроскопичный материал. Для удаления всей влаги, необходимо, чтобы приток/отток воздуха на время просушки, был очень активным, а отдушины имели надежные заслонки, которые позволяют регулировать интенсивность движения воздуха.

При устройстве вентиляции турецкой бани («хамам») с ее 100% влажностью, вытяжная вентиляция также должна быть очень эффективной: за час работы необходимо обеспечить шестикратную замену воздуха в помещении. Кроме того, нужно предусмотреть возможность отведения конденсата, который образуется при остывании в больших количествах.  Решить эту проблему можно двумя способами:  смонтировать в трубе осушитель воздуха, который выводит конденсат в систему канализации, или предусмотреть в вентиляционной трубе канал для отвода конденсата (он тоже выходит в канализацию).

Вывод:  планировать вентиляцию необходимо на этапе проектирования бани, располагая приточные отдушины в фундаменте. При необходимости, можно сделать отдушины в готовых стенах, но это достаточно хлопотно и сложно.

Ductwork 101 (Вентиляторы для ванн)

Библиотека документов

Приложения и утилиты GAF

Видеотека с практическими рекомендациями GAF

Учебные мероприятия и программы CARE

Инструменты для строителей

Инструменты для дистрибьюторов

Программы сертификации GAF

Найдите подрядчика по кровельным работам для жилых домов

Кровельная черепица

Дизайнерская черепица

Битумная черепица Timberline

Битумная черепица с тремя выступами

Выберите кровельную черепицу

Компоненты и аксессуары кровельных систем

Обзор кровельной системы на весь срок службы

Битумная черепица для начинающих

Защита настила крыши (кровельный войлок и подкладка)

Защитные барьеры

Вентиляция чердака Cobra

Опоясывающий лишай для бедра и конька

Прочие жилищные товары
(Вентиляционные отверстия, сайдинг, рулонная кровля)

DecoTech Солнечная кровельная система

MasterFlow Вентиляция чердака

Фиброцементный сайдинг

Мембрана для кровли с низким уклоном Liberty

Рулонная кровля для жилых помещений

TruSlate Оригинальная кровля из шифера

Изоляционные панели крыши

Краска для аксессуаров крыши

Герметик для каменной кладки

Информация о гарантии

Сравнить гарантии GAF

Часто задаваемые вопросы по гарантии

Зарегистрируйте свою гарантию

Спланируйте кровельный проект

Видеотека с практическими рекомендациями GAF

Нужна ли мне новая крыша

Мастер кровли GAF

Ремонт виртуального дома

Руководство GAF и проектирования помещений

Руководство по стилю черепицы

Документы, спецификации и технические характеристики

Зеленая крыша Центральная

Глоссарий кровельных терминов

DIY Центр

Ответ на шторм

Купить продукты / установить

Цены / Где купить продукты GAF

Найти подрядчика по кровельным работам Master Elite ®

Видеотека с практическими рекомендациями GAF

DIY Центр

Профессиональные ресурсы

Для архитекторов и специалистов

Для профессиональных подрядчиков и дистрибьюторов

Документы, спецификации и технические характеристики

Видеотека с практическими рекомендациями GAF

Найти главного подрядчика по кровельным работам

Коммерческие кровельные продукты, системы и аксессуары

Просмотреть все коммерческие кровельные системы

Асфальтовые аксессуары

Застроенная кровля

Кровельный битум модифицированный

Кровля однослойная

Покрытия и мембраны, наносимые жидкостью

Специальность (Садовые и террасные кровли)

Изоляция, защитные панели и системы крепления

Клеи, грунтовки и герметики

Профессиональные ресурсы

Владельцы и менеджеры коммерческой недвижимости

Для архитекторов и специалистов

Для профессиональных подрядчиков и дистрибьюторов

Документ и спецификации GAF. Библиотека

Видеотека с практическими рекомендациями GAF

План коммерческого проекта кровли

Узнайте о коммерческих кровлях

Руководство по системам с малым наклоном

Сравнить информацию о гарантии

Документ и спецификации GAF. Библиотека

Как техническое обслуживание экономит ценные доллары

Библиотека видео GAF

Купить продукты / установить

Где купить коммерческие кровельные материалы GAF

Найти главного подрядчика по кровельным работам

Найдите менеджера по коммерческой территории

Видеотека с практическими рекомендациями GAF

GAF Новости, СМИ и пресс-релизы

Новости и пресс-релизы

GAF В СМИ / ТВ-клипах

Загрузить логотипы и фотографии

Все о GAF

О компании

Контактная информация

Возможности трудоустройства

Информация для держателей облигаций

Патентная информация GAF

Блоги и социальная сеть GAF

Корпоративный блог GAF

Блог об устойчивом развитии GAF

Блог GAF CARE

Новости отрасли GAF

GAF В Твиттере

GAF В Facebook

Кровельные ссылки, которые нам нравятся

Вентилятор для ванны в холодном климате

Q: В течение первых нескольких лет, когда мы владели нашим нынешним домом, я боролся с различными способами вентиляции душа в ванной наверху. Все, что я пробовал, приводило к проблемам с конденсатом и льдом. Даже с двойными ватниками R-19 поверх вентиляционной трубы у меня все еще были проблемы с конденсацией и замерзанием. Пока мы готовимся к строительству нового дома, есть ли проверенные способы решения проблемы конденсации в холодную погоду?

—Кейт, по электронной почте

A: Майкл Мейнс, дизайнер жилого дома и бывший плотник из Палермо, штат Мэн, отвечает: Как избежать проблем с конденсацией на выходе из ванны — это частый вопрос.Первый шаг — понять концепцию вентиляции ванны, включая , как выбрать правильный вентилятор для вашей ванны и, что не менее важно, как правильно его установить.

Независимо от того, что кодекс или ваш инспектор может сказать о ванных комнатах с окнами, не требующими вентилятора, было бы хорошей (или отличной) идеей для всех ванн иметь вытяжной вентилятор. Хорошая новость заключается в том, что добавить вентилятор для ванны в существующую ванную комнату — довольно простой проект. К сожалению, это не то, что я часто вижу хорошо выполненным.Прежде чем мы перейдем к конкретным советам по установке в холодную погоду, давайте начнем с основных советов по воздуховодам.

Я рекомендую своим клиентам выводить вентиляторы для ванн через двускатную стену, если это вообще возможно (то есть, когда не используются HRV или ERV). Если вы вентилируете через крышу, конденсат будет стекать обратно в салон. Если вы вентилируете через потолок, где часто расположены вентиляционные отверстия на чердаке, влага будет снова засасываться в вентиляционные отверстия чердака или крыши.

Используйте жесткие металлические воздуховоды (из алюминия или оцинкованной стали) с продольными швами вверх и стыки, герметизированные фольгированной лентой или мастикой для воздуховодов, или жесткую пластиковую трубу.Убедитесь, что канал немного наклонен, чтобы дренаж наружу. Жесткий воздуховод лучше, чем гибкий, а воздуховод большего размера предпочтительнее, особенно если участки длинные.

Лучше всего обернуть весь воздуховод изоляцией от R-3 до R-8, но, по крайней мере, вы должны обернуть по крайней мере 6 футов воздуховода непосредственно внутри точки подключения, где наиболее вероятно образование конденсата. случаться. Держите вентиляционное отверстие низко и протяните изоляцию по воздуховоду.

Вы также можете минимизировать потери тепла, установив обратный клапан с мысом Tamarack или другой вспомогательный клапан рядом с выпускным отверстием.

Что касается обледенения наружных вентиляционных отверстий, то внутренний воздух 70 ° F при относительной влажности 25% (что довольно мало) будет конденсироваться при 33 ° F, поэтому в холодную погоду будет конденсироваться. С вентилятором проталкивающим 110 куб. футов в минуту, при температуре воздуха 80 ° F и относительной влажности 80%, как это может быть при хорошем парном душе, вы создаете почти 3⁄4 стакана конденсата во время 10-минутного душа, когда на улице 25 ° .

Распространенными решениями этой проблемы со льдом являются использование более мощного вентилятора, использование воздуховода большего диаметра и укороченного участка и обертывание трубы лучшей изоляцией воздуховода. Вы также можете включить вентилятор дольше (по крайней мере, 10-15 минут после душа — хороший исходный показатель), чтобы лед не растаял или не замерз. Кроме того, убедитесь, что заслонка у самого вентилятора работает, чтобы влажный воздух из ванной не просачивался постоянно в воздуховод, где он конденсировался и замерзал, даже когда вентилятор не работает. Также может помочь запустить вентилятор перед принятием душа, который втянет теплый внутренний воздух в канал и поможет согреть его, прежде чем вы действительно начнете нагнетать много парообразного воздуха.Наконец, я рекомендую использовать металлическую настенную заглушку вместо пластиковой. Металл обладает высокой проводимостью и быстрее нагревается при работе вентилятора.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Лучшие 4 лучших воздуховода для вытяжных вентиляторов в ванной (обзор 2021 г.

)

Хотите узнать, как предотвратить появление плесени в ванной, даже если у вас нет вытяжного вентилятора?

Плесень может расти практически на любой поверхности, но ванные комнаты особенно восприимчивы к образованию плесени из-за сырости и сырости.

В этом руководстве я перейду к …

  • Открытие окна ванной комнаты или использование осушителя
  • Регулярно очищайте раствор и конопатку
  • Покрасьте стены глянцевой краской

Давайте начнем с этого гид!

  • 4-дюймовый гибкий воздуховод (длина 25 футов)
  • Включает изоляционную оболочку R6
  • Устойчивый к разрыву пароизоляционный барьер
  • Огнестойкость класса 1

Мой главный выбор в пользу лучшего воздуховода для вытяжных вентиляторов для ванной комнаты сделан Dundas Jafine . Это воздуховод шириной 4 дюйма и длиной 25 футов при полном растяжении. Самое замечательное в этом недорогом воздуховоде — то, что он изолирован. Изоляция имеет класс R6, поэтому она поможет предотвратить образование конденсата и повреждение водой (или плесенью). Он также включает стойкий к разрыву пароизоляционный слой и класс огнестойкости 1.

902 902
  • Включает зажимы
  • Жесткий внешний слой
  • Длина 25 футов
Изображение Продукт

Top Pick

Top Pick

Dundas Jafine

  • R6 Изоляция 902 902 902 902 902 Изоляция 902
  • Изоляция R6
  • 25 футов
  • Пароизоляция
Посмотреть на Amazon

Hon & Guan

  • 3 дюйма Для старых вентиляторов 65267
  • 902 902 902 902 902 902 902 3 дюйма для старых вентиляторов
  • 3 слоя
  • с низким уровнем шума
Посмотреть на Amazon

Best Air Flow

Best Air Flow

Канал из листового металла

    902
  • с гладкими стенками
  • длиной 20 футов (10 секций)
  • 30-калибр Металл
  • Гладкостенный
  • 20 футов длиной (10 секций)
Посмотреть на Amazon

AC Infinity

  • Включает зажимы
  • Жесткий внешний слой
Посмотреть на Amazon

Что такое воздуховод для вытяжных вентиляторов в ванной?

Воздуховод — это выходное отверстие от вытяжного вентилятора ванной комнаты наружу.

Этот вентиляционный канал может выходить наружу через стену или через чердак.

В любом случае воздуховод является важной частью выхлопной системы и должен правильно работать, чтобы отводить влагу наружу.

Читайте также: Как предотвратить появление плесени в ванных комнатах без вентиляторов?

Воздуховоды из фольги

Самым распространенным материалом, из которого делают воздуховоды для ванных комнат, является алюминиевая фольга.

Эти гибкие вентиляционные отверстия из фольги отлично подходят, если у вас есть несколько изгибов между вытяжным вентилятором и внешним видом. К сожалению, эти гибкие воздуховоды также склонны к разрыву.

Некоторые производители покрывают эти воздуховоды из фольги ПВХ или другим материалом, чтобы придать им большую прочность и долговечность. В дополнение к воздуховодам из гибкой фольги домовладельцы также должны рассмотреть возможность использования воздуховодов из листового металла.

Вероятно, самые большие преимущества гибких воздуховодов — это низкая стоимость и простота установки. Вы можете установить гибкий воздуховод так легко, потому что отводы не требуются, вы можете просто провести гибкий воздуховод вокруг стен и углов без проблем.

Читайте также: Какие самые лучшие вытяжные вентиляторы для ванной комнаты Panasonic?

Воздуховод из листового металла

Очевидная причина использования воздуховодов из листового металла заключается в том, что они значительно прочнее гибких воздуховодов.

Но менее очевидной причиной использования листового металла является отсутствие внутренних выступов, поэтому он обеспечивает лучший воздушный поток. А с более сильным потоком воздуха вентилятор для ванной лучше удаляет влагу и запахи.

Обратной стороной является то, что воздуховоды из листового металла может быть намного сложнее установить, особенно если имеется множество изгибов.Для каждого изгиба вам придется установить отвод из листового металла, и этот процесс может добавить гораздо больше времени на установку.

Читайте также: Почему перестал работать вентилятор в ванной?

Размеры воздуховодов

Самый распространенный размер для старых вентиляторов для ванных комнат — воздуховоды шириной 3 дюйма. Когда я осматриваю старые дома (15 лет и старше), вентиляторы для ванных комнат почти всегда используют этот воздуховод меньшей ширины. Однако почти все новые вытяжные вентиляторы для ванной используют 4-дюймовый или 6-дюймовый воздуховод.

Вы, вероятно, все еще сможете использовать 3-дюймовый воздуховод с новыми вентиляторами для ванной комнаты, но производительность может значительно снизиться, а также аннулируется гарантия.

Если у вас канал большей ширины, вентилятор для ванной может выпускать больше воздуха с меньшим расходом энергии. Кроме того, с более крупными воздуховодами он может значительно снизить шум вытяжных вентиляторов ванных комнат — одна из наиболее частых жалоб домовладельцев.

Читайте также: Какие самые лучшие вентиляторы для ванной Broan-Nutone?

Какой воздуховод лучше всего подходит для вытяжных вентиляторов в ванной?

Вот мои полные обзоры лучших воздуховодов для вентиляторов ванны вместе с их плюсами и минусами.Проверьте это ниже …

Dundas Jafine (изолированный 4-дюймовый)

Dundas Jafine производит высококачественный 4-дюймовый изолированный воздуховод, который можно использовать для вентиляторов ванных комнат (или любого другого оборудования для систем отопления, вентиляции и кондиционирования воздуха).

Он имеет класс огнестойкости 1 для предотвращения распространения пожаров. Dundas Jafine также прочен, но при этом очень гибок, поэтому вам не нужны локти, и его можно устанавливать в труднодоступных местах.

Наружная изолированная куртка изготовлена ​​из стекловолокна с коэффициентом сопротивления R 6.

Утеплитель покрыт полиэтиленом снаружи, что делает его еще более прочным, а также выполняет функцию пароизоляции. Полиэтилен также устойчив к ультрафиолетовому излучению.

  • Изолированная куртка R6
  • 25 футов длиной (4 дюйма шириной)
  • Устойчивый к разрыву пароизоляционный слой
  • Экономичный
  • Трудно прикрепить к жесткому воздуховоду
  • Может увеличить шум вентилятора

Hon & Guan — это качественный 3-дюймовый гибкий канальный вентилятор, который можно установить для вентиляторов ванных комнат. Этот шланг для воздуховодов разработан для снижения шума до 50% по сравнению со стандартными гибкими воздуховодами.

Ширина 3 дюйма является стандартным размером для многих старых вентиляторов для ванных комнат, в отличие от новых вентиляторов, в которых используются вентиляционные каналы диаметром 4 или 5 дюймов.

Имеет прочный трехслойный воздуховод: внешний слой из ПВХ, а затем два слоя из алюминиевой фольги. Этот гибкий воздуховод для вентилятора для ванной имеет длину 16 футов, но его также можно легко обрезать, чтобы он соответствовал длине вашего воздуховода.

  • 3-дюймовый воздуховод (отлично подходит для старых вентиляторов)
  • 3 слоя материала (ПВХ и 2 слоя фольги)
  • Разработан для снижения уровня шума на 50%
  • Без изоляции
  • Без зажимов

Воздуховод из листового металла (4 дюйма)

Этот продукт производства HVAC Premium представляет собой 20-футовый воздуховод из листового металла, который можно использовать для вытяжных вентиляторов ванных комнат. Он состоит из десяти 2-дюймовых секций, которые вы соединяете вместе обжимными концами.

Даже если концы обжаты, я рекомендую заклеить каждое соединение лентой из алюминиевой фольги. Воздуховод сделан из оцинкованного листового металла толщиной 30 мм и устойчив к ржавчине и коррозии.

Преимущество воздуховодов из листового металла для вентиляторов для ванной заключается в том, что они имеют лучший воздушный поток, чем гибкие вентиляционные отверстия, потому что здесь нет «выступов» и они гладкие.

  • Гладкие стенки для лучшего воздушного потока
  • Листовой металл 30 калибра для прочности
  • Длина 20 футов (десять секций по 2 дюйма)
  • Неизолированный
  • Не гибкий (требуются колена при изменении направления)

Это высококачественный 6-дюймовый (25 футов) воздуховод от компании AC infinity, разработанный для систем отопления, вентиляции и кондиционирования воздуха, и может использоваться для новых вентиляторов для ванных комнат, которым требуются большие воздуховоды.

Имеет внутренний слой алюминиевой фольги и внешний слой ПВХ. Внешний слой термопласта ПВХ придает ему прочность, сопротивляется порезам и помогает предотвратить утечку воздуха.

Внутренняя алюминиевая фольга прочная и огнестойкая. И он гибкий, поэтому вы можете установить его в многоугольных воздуховодах. Этот воздуховод AC Infinity также поставляется с двумя металлическими зажимами.

  • Поставляется с зажимами для воздуховодов
  • Жесткий внешний слой ПВХ
  • Гибкий внутренний слой фольги
  • 25 футов (растянутый)

Мой главный выбор в пользу лучшего воздуховода для вытяжных вентиляторов для ванных комнат — Dundas Jafine.Вот почему …

# 1. Изоляция

Одной из распространенных проблем с воздуховодами для ванных комнат является то, что снаружи может образовываться конденсат (вода) из-за разницы температур. А затем эта вода может упасть на гипсокартон или дерево и вызвать повреждение (или плесень). Изолированный рукав R6 имеет класс огнестойкости 1.

Читайте также: Как остановить конденсацию в вентиляторе в ванной?

№ 2. Гибкий

Этот воздуховод длиной 25 футов снабжен гибким шлангом из алюминиевой фольги, который можно без проблем проложить вокруг изгибов и углов.Конечно, вы все равно хотите свести изгибы к минимуму, чтобы поток воздуха был максимальным.

Уточнение деталей: Вытяжная вентиляция для ванной комнаты

На протяжении многих лет нормы требовали, чтобы во всех ванных комнатах было либо окно , либо установка осветительной и механической вытяжной системы (см. Ниже юридический раздел). Мыслительный процесс заключался в том, что домовладелец мог либо открыть окно, чтобы удалить определенные неприятные газы и / или чрезмерную влажность, либо хотя бы включить вентилятор, если такой возможности не было.

2009 IRC — R303. 3 Ванные комнаты. В ванных комнатах, отсеках санузлов и других подобных помещениях должна быть предусмотрена общая площадь остекления в окнах площадью не менее 3 квадратных футов, половина которых должна открываться. Исключение: Застекленные зоны не требуются там, где искусственное освещение и механическое предусмотрена система вентиляции… Краткое напоминание — R308.4.2.5 Опасные места (требующие закаленного стекла и т. д.): Следующие пункты должны считаться особыми опасными местами для целей остекления: Остекление в корпусах или стенах, обращенных к гидромассажным ваннам, гидромассажным ваннам, сауны, парные, ванны и душевые, у которых нижний выступающий край остекления составляет менее 60 дюймов (5 футов) по вертикали над любой поверхностью для стояния или ходьбы.(исключение предоставляется для тех, кто находится на расстоянии 5 футов или более от указанного предмета)

Обычно мы должны прокапывать изоляцию, чтобы обнаружить эту проблему внутри чердака, в этом случае это было довольно легко обнаружить…

Для тех, кто был не расположены там, где было возможно окно, (или для строителей, уставших от повторных звонков с гнилой отделкой) можно было бы предположить, что большинство подрядчиков будут следовать всем указаниям производителя и выпускать арматуру наружу . ..

Что ж, их, к сожалению, ошибочно принимают за отраслевой стандарт в большинстве случаев он просто сваливал на чердак или даже между первым и вторым этажами.Частично проблема заключалась в том, что, хотя электрик должен был установить / подключить вентилятор, это была степень его участия, и подрядчик по ОВКВ обычно нанимался только для выполнения работы по отоплению и кондиционированию воздуха.

В то время как нормы и правила разрешают установку окон или механической вентиляции в ванной комнате, в современных более тесных зданиях вытяжной вентилятор должен быть установлен на таймере во всех ванных комнатах. Не так много людей будут открывать окно, когда на улице холодно, что приводит к попаданию тонны влаги в дом.Другая проблема для тех, кто это делает, — это не забывать закрывать его позже или закрывать слишком рано.

Коды на помощь:

Так же, как вентиляционные отверстия осушителя, проверка герметичности воздуховодов и т. Д.… Где коды раньше не указывали на этот вопрос; Теперь они предписывают, чтобы Строитель / Механический подрядчик действительно вентилировал указанный выхлоп наружу.

  • R303 (Исключение продолж.) Вытяжной воздух из помещения должен выводиться непосредственно наружу.
  • M1501.1 Наружный разряд. Воздух, удаляемый каждой механической вытяжной системой, должен выводиться наружу.
  • M1507.1 Общие. Если туалетные комнаты и ванные комнаты вентилируются механически, вентиляционное оборудование должно быть установлено в соответствии с настоящим разделом.
  • M1507.2 Рециркуляция воздуха. Отработанный воздух из ванных и туалетных комнат не должен рециркулировать в пределах одного дома или в другое жилое помещение и должен выбрасываться прямо на улицу.

В том же духе и здравый смысл не так распространен, они также утверждают, что;

  • R303.4.2 Выхлопные отверстия. Вытяжной воздух не должен попадать на пешеходные дорожки.
  • M1501. 1 Воздух не должен выходить на чердак, под потолок, в вентиляционные отверстия конька или в лазарет.
  • M1507.2 Вытяжной воздух из ванных и туалетных комнат не должен попадать на чердак, в подполье или в другие места внутри здания.
Подобрать размер вентилятора для ванной может быть довольно сложно, так как информация существует повсюду. Некоторые из них довольно просто основаны на квадратных метражах, некоторые учитывают объем, а другие просто дают вам установленный номер для каждого предмета в вашей ванной.Согласно нормам минимальный размер должен быть не менее 50 кубических футов в минуту для тех, которые управляются переключателем или таймером. С учетом сказанного, это учитывает только то, на что рассчитан вентилятор, и не учитывает сопротивление при перемещении воздуха через и наружу. вытяжной канал. При этом большинство из них также не принимают во внимание гидромассажные ванны или паровые души, которые выделяют в воздух гораздо больше влаги, что требует большего количества воздуха не только для вывода ее из ванной, но и через трубопровод. Поэтому я рекомендую: (Ширина x Длина x Высота /.8) / Фактор
  • Фактор = 8 для большинства новых и существующих домов
  • Фактор = 6 для парового душа, гидромассажных ванн и т. Д.

Таким образом, для ванны 6 футов на 8 футов с высотой потолка 8 футов потребуется вентилятор с 60 кубических футов в минуту, в то время как один с паровым душем должен быть около 80 кубических футов в минуту. Ааа, но что произойдет, если у вас будет настоящая мастер-ванна (скажем, около 200+ SF) с паровым душем? Вам действительно нужен вентилятор 300+ кубических футов в минуту, который может отсосать полотенце с вашей головы? Ответ может быть как да, так и нет, в зависимости от дизайна и макета.

Воздуховод:

В отличие от секции «вентиляция осушителя», код довольно тихо говорит о том, что можно использовать и как это должно выполняться. Это приводит к множеству хороших картинок, которые вы видели, и некоторым интересным «практикам» от групп, которые должны знать лучше. Самая большая проблема — убедиться, что водяной пар и любые возможные проблемы с конденсацией выходят наружу и не допускаются обратно в дом.

  • Если это вообще возможно, выпускное отверстие на вентиляторе должно быть направлено прямо туда, где вы собираетесь запустить и прекратить выпуск
  • Устраните как можно больше изгибов или фитингов — в то время как некоторым нравится использовать 90-е, чтобы набрать высоту или изменить направление, 2–45 будут работать лучше и не добавят столько сопротивления.
  • Наиболее оптимальным местом для выпуска воздуха является фронтальный конец (помните, что перекрытия и выступы запрещены, поскольку они могут пропускать влагу обратно на чердак)
  • Как и в сушилке, чем гладче труба, тем лучше (я предпочитаю ПВХ и, да, стыки необходимо склеить)
  • Если фронтальный конец находится на расстоянии более 16-20 футов, крыша может быть лучшим вариантом (обычно это также позволяет иметь необходимый уклон, не требуя использования колен или приспособления для его искусственного поднятия.
  • Как и другие воздуховоды и вентиляционные линии, он должен поддерживаться через каждые 4 фута. (Для прямого выхода ПВХ просто возьмите пенопласт ½ дюйма и разрежьте его на части шириной 2 дюйма на 6 дюймов. Поместите один в конце, а затем через каждые 4 фута добавляйте дополнительные части — это даст вам 1/8 дюйма на дюйм уклона линии от вентилятора к внешней стороне, позволяя конденсату, который может образоваться в линии, вытекать за пределы здания.)
  • Независимо от того, где вы заканчиваете линию, необходимо установить жалюзи, экран и / или другую заслонку который не только предотвращает попадание ветра, но также помогает предотвратить доступ насекомых и других существ.
  • Если вы хотите использовать изолированный гибкий воздуховод (не рекомендуется), вам следует использовать 6-дюймовую линию с адаптером)
  • Любая вентиляция, проходящая через неизолированные / некондиционные пространства, должна быть изолирована, чтобы помочь устранить проблемы с конденсацией (не только той, которая может образовываться внутри труба / но также снаружи)
  • Если вы используете металлический воздуховод со швом, шов должен быть обращен вверх и заклеен утвержденной лентой

Видимая труба из ПВХ — это выхлоп из ванной комнаты без прокладок под ней еще

Один из главных вопросов заключается в том, как долго я должен дать работать вытяжному вентилятору. Как правило, он должен работать, пока вы принимаете душ, а также через 15 минут после этого. Самая большая проблема — это удаление водяного пара из воздуха — поэтому, если вы принимаете более прохладный душ, это может не занять 15 минут, в то время как кому-то, кто принимает очень горячий душ, может потребоваться 20 минут. Это просто то, что вам нужно контролировать и оценивать самостоятельно. Другой вариант — купить один из более новых вентиляторов, в котором есть гигростат, чтобы он мог решить, когда его нужно включать и выключать. Я должен сказать, что это жестко, я еще не полностью их продвинул.

Как насчет типов без вентиляции или с рециркуляцией?

Увидев, что я вытащил эту картинку в сериале «Безумная среда» за последние недели… Ответ — они не разрешены. Согласно M1507.2 «Рециркуляция воздуха. Вытяжной воздух из ванных и туалетных комнат не должен рециркулировать в пределах одного дома или в другое жилое помещение и должен выбрасываться непосредственно на улицу ». Просто помните, что цель вентилятора для ванной — выводить вредные газы и влагу, создавая более здоровую и безопасную среду обитания.Хех, интересно, как скоро они поймут это в отношении кухонной вытяжки?

Вентиляция в ванной: 9 простых способов улучшить

Фото: istockphoto.com

Ваша ванная комната — самая влажная комната в вашем доме. Пыльный душ, туалеты со смывом, текущие раковины и случайные подтекания повышают влажность. А с большой влажностью возникают потенциальные проблемы: плесень и грибок, неприятный запах, отслаивающиеся обои, краска, которая легко скалывается и царапается, и даже подъем или раскалывание умывальника из ламинированной фанеры.К счастью, правильная вентиляция в ванной может контролировать влажность и связанные с этим проблемы. Вот девять способов предотвратить чрезмерное накопление влаги в вашей ванной комнате.

Правильно выбирайте вентилятор для ванной.

Если у вас нет окна в ванной комнате, скорее всего, строительные нормы и правила вашего города требуют наличия вентиляционного вентилятора для ванной. Эти вентиляторы вытягивают влажный воздух из комнаты, а также запахи в ванной, и выводят их наружу. Вы найдете несколько типов на выбор, в том числе простые коробчатые вентиляторы, которые устанавливаются на потолке, комбинированные вентиляторы / светильники для ванной комнаты, комбинированные вентиляторы / светильники / обогреватели для ванной комнаты и настенные вентиляторы для ванной комнаты для ситуаций, когда вы должны вентилировать вентилятор через стену без особых воздуховодов.Чаще вентиляторы для ванных комнат выходят через воздуховод, ведущий к крыше.

Свяжитесь с экспертом по ванным комнатам

Найдите лицензированных специалистов по дизайну и ремонту ванных комнат в вашем районе и получите бесплатную смету для вашего проекта без каких-либо обязательств.

+

Хотя большинство вентиляторов для ванных комнат довольно просты, у некоторых есть навороты, такие как датчики движения, которые включают устройство, когда вы входите в ванную, и выключают его, когда вы уходите. В некоторых агрегатах даже есть функция теплообмена, при которой выпускаемый теплый воздух используется для нагрева поступающего более холодного воздуха, что предотвращает отвод тепла из вашего дома в зимние месяцы.Вы также найдете вентиляторы / осветительные приборы с декоративными шарами и отделкой, которые добавляют немного стиля.

Не забудьте измерить размеры своей ванной комнаты.

Типичные строительные нормы и правила требуют полного воздухообмена — измерения движения воздуха из помещения, деленного на квадратные метры этого пространства — пять раз в час, но большинство подрядчиков и экспертов по строительству считают, что на самом деле это немного мало, и рекомендуем выбрать вентилятор, обеспечивающий не менее восьми полных воздухообменов в час.Однако не нужно возиться с калькулятором и математическими уравнениями; Обычно вы приближаетесь к этой цели, выбирая вентилятор для ванной с производительностью кубических футов в минуту (CFM), равной площади вашей ванной комнаты. Например, если ваша ванная комната составляет 80 квадратных футов, вам понадобится вытяжной вентилятор мощностью 80 кубических футов в минуту. Добавьте дополнительные 100 кубических футов в минуту, если в вашей ванной комнате установлена ​​гидромассажная ванна, чтобы компенсировать дополнительную влажность, выбрасываемую в воздух из-за волнения воды.

Примите правильное решение по установке.

Если вы просто заменяете старый вентилятор для ванной комнаты на новый, этот проект подойдет большинству домашних мастеров, так как вы сможете использовать существующие вентиляционные отверстия и электрические соединения. Однако, если работа с электричеством не входит в ваш комфорт, оставьте эту работу профессионалу. И вам понадобится профессионал, чтобы установить вентилятор в ванной, которой в настоящее время нет, поскольку для этого проекта потребуется обширная электрическая проводка и установка вентиляционных отверстий, ведущих к крыше.

Не устанавливайте его в неправильном месте.

После того, как вы выбрали вытяжной вентилятор для ванной комнаты нужной мощности, обязательно установите его в нужном месте. В идеале вентилятор должен находиться рядом с ванной или душем, но не рядом с вентиляционным отверстием для кондиционирования воздуха / отопления, так как нагнетаемый воздух может создавать токи, которые нарушают постоянный приток влажного воздуха вентилятором для ванной комнаты. А для правильной вентиляции ванной комнаты вытяжной вентилятор должен выходить наружу, а не на чердак или в другую часть дома.

СВЯЗАННО: 7 ошибок, которые нельзя делать при переделке ванной комнаты

Дайте вентилятору поработать достаточно долго.

Дайте вентилятору в ванной работать по всей ванне или душе и, что не менее важно, оставьте его включенным минимум на 15 минут после того, как вы закончите, чтобы полностью проветрить пространство. Выключение вентилятора сразу после душа или ванны не дает устройству достаточно времени, чтобы выпустить весь пар из душа. Если у вас очень беспокойное утро, подумайте об установке вытяжного вентилятора в ванной с автоматическим датчиком влажности; Эти устройства обнаруживают слишком высокий уровень влажности и включают и выключают вентилятор по мере необходимости.

Фото: istockphoto.com

Не забывайте чистить вентилятор.

Даже самый лучший вентилятор для ванной не улучшит вентиляцию, если он покрыт пылью и грязью. Не реже двух раз в год тщательно очищайте вентилятор. Процесс прост:

  • Отключите электрическую цепь в ванной, чтобы избежать поражения электрическим током.
  • Снимите крышку вентилятора — большинство из них прикреплены с помощью проволочных штифтов по бокам, которые сжимаются, чтобы освободить крышку.
  • Используйте щетку для обивки или щётку на пылесосе, чтобы удалить пыль, паутину и прочие загрязнения с вентилятора и его корпуса.
  • Установите крышку вентилятора.
  • Включите электричество снова.

Вытирать лужи.

Никогда не закрывайте глаза на капли, капли и лужи. Мало того, что мокрый пол в ванной опасен, но и поверхность без луж также гарантирует, что полная ванна высохнет как можно быстрее в течение 15+ минут работы вентилятора, препятствуя росту плесени и спор плесени.Используйте впитывающий коврик для ванны и как можно скорее вытрите все заметные лужи с водой.

СВЯЗАННЫЕ: 8 способов защитить вашу ванную комнату от плесени

Фото: istockphoto.com

Не оставляйте дверь душа или занавеску закрытой.

Если у вас есть душевая дверь, оставьте ее открытой после того, как вы выйдете, чтобы позволить работающему вентилятору циркулировать воздух по всему пространству, позволяя душевой двери, стенам, полу и потолку высохнуть быстрее. С другой стороны, если у вас есть занавеска, не оставляйте ее полностью сдвинутой в сторону после выхода.Сохранение пластика / ткани в основном ровным и устранение складок, которые задерживают влагу, предотвратит размножение спор плесени и грибка. Полностью закройте занавеску, оставив лишь щель, чтобы воздух, циркулирующий от вентилятора, мог выполнять свою работу внутри душа.

Открывайте окно.

Если в вашей ванной комнате нет вентилятора, используйте дверь и окно (окна), чтобы выпускать пар. Когда позволяет погода, открывайте окно во время душа или ванны и оставляйте окно открытым как минимум на 15 минут после выхода.Если окно не подходит, держите дверь в ванную открытой — только трещину, если конфиденциальность — проблема, — во время душа, а затем полностью откройте дверь, когда закончите в ванной.

Свяжитесь с экспертом по ванным комнатам

Найдите лицензированных специалистов по дизайну и ремонту ванных комнат в вашем районе и получите бесплатную смету для вашего проекта без каких-либо обязательств.

+

Установка вентиляционного канала в ванной

Установка вентиляционного канала в ванной

Роберт Робиллард в Ванные комнаты


Фотографии: Concord Carpenter

Вентиляция в ванной

Эта статья посвящена установке вентиляционного канала в ванной.

Недавно одна клиентка попросила меня оценить ее вентилятор для ванной и оценить, насколько сложно будет установить вентиляционный канал в ванной. Существующий вентилятор не удалял пар из ванной во время душа.

Избегайте длинных дистанций

Когда я осмотрел и протестировал вентилятор, я обнаружил, что вентилятор сильно корродирован и плохо всасывает воздух. Осмотр чердака обнаружил довольно длинный участок воздуховода с пластиковым каналом, идущим параллельно в пролете балок. пробежка была слишком длинной, и вентилятор практически не работал с первого дня.

Идеальный голос

Этот воздуховод был также наклонен назад к вентилятору и провалился в отсеке балки. Протяните трубу к внешней стороне участка трубопровода. Было обнаружено, что вода скапливается в провисающей части шланга. Пластиковый вентиляционный шланг тоже был сухим и хрупким, несомненно, из-за высоких и низких температур, которым подвергается чердак.

Я посоветовал владельцу сделать вентиляцию через крышу, чтобы сократить длину воздуховода примерно на 10 футов, а также устранить один изгиб.При расчете участков воздуховода всегда помните, что каждый изгиб эквивалентен 10 футов прямого участка воздуховода с сопротивлением воздуха. Домовладелец решил не выпускать вентиляцию через крышу и сохранить существующее расположение воздуховодов и вентиляционных отверстий.

Установка вентиляционного канала в ванной

Итак, мы установили более мощный вентилятор и исправили работу воздуховода.

На чердаке я установил секции алюминиевой трубы Lambro № 229 4 ″ x 2 ′. Я установил трубу швами вверх, чтобы влага не просачивалась из швов, что могло привести к появлению пятен на потолке внизу.Гладкая алюминиевая труба имеет меньшее сопротивление воздуху, чем использовавшийся ранее гибкий оребренный воздуховод.

Все швы воздуховодов заклеены алюминиевой лентой и установлены швами вверх. [Не используйте клейкую ленту!]

Два регулируемых колена были использованы для снятия трубы с изоляции и перекрытий потолка. Затем труба была прикреплена к коленам с небольшим наклоном к наружному мягкому вентиляционному отверстию.

После того, как труба была установлена ​​и прикреплена к вентиляционному отверстию sofit, мы покрыли всю трубу изоляцией.Они делают изоляционную втулку, которая действительно хорошо изолирует эти трубы.

Установка вентиляционного канала в ванной комнате — довольно простой проект, если у вас есть доступ к области над вентилятором

~ плотник конкорд

Fan-tastic наконечники для вентиляции ванны — Extreme How To

Обеспечьте циркуляцию свежего воздуха и избавьтесь от нежелательной влаги.

Роб Робиллард

Перед ремонтом ванной комнаты и даже во время нее я часто разговариваю о планировке плитки и светильников, стиле и отделке. Но разговор редко приводит к обсуждению вентиляции ванной комнаты, таких вопросов, как CFM, минимизация воздуховодов и размещение внешних головок и обратных заслонок.

В моей колонке Boston Globe и на моем веб-сайте ConcordCarpenter я часто получаю вопросы относительно вентиляции и влажности в ванных комнатах.К сожалению, существует множество дезинформации о вентиляции в ванной комнате.

Некоторые спрашивают, можно ли выпускать влажный душевой воздух через перекрытие крыши или неотапливаемый (но вентилируемый) чердак. Другие спрашивают, стоит ли им беспокоиться по поводу своих нынешних пластиковых трубок длиной в милю.

Еще есть те, кто жалуется на загадочное пятно на потолке. Пятно — результат фановой трубы, которая была проложена через неотапливаемый чердак, где влага, накопившаяся из-за провала трубы, замерзла, а через несколько месяцев растаяла, запачкав штукатурный потолок внизу.Загадочное пятно разгадано!

Отсутствие вентиляции душа или неправильная вентиляция могут привести к высокой влажности в ванной. Когда в ванной комнате повышается влажность, теплый влажный воздух движется к более прохладным поверхностям стен, где он снова конденсируется в воду.

Влажный воздух также может проникать в полость стены и конденсироваться внутри стены. Обе ситуации могут привести к появлению плесени, запаха и иногда к повреждению конструкции.

Влага также отслаивает обои или краску. Увидеть или почувствовать запах плесени и грибка — хороший показатель того, что у вас проблема с повышенной влажностью.

Итак, как нам отремонтировать наши ванные комнаты и при этом наслаждаться горячим паром и избежать проблем с плесенью?

Этот потолок в стиле лофт станет местом установки нового вентилятора для ванны в этом проекте.

Единственный эффективный способ предотвратить появление плесени — это поддерживать низкий уровень влажности в помещении. Вентилятор для душа с надлежащей вентиляцией удалит влагу и снизит влажность в вашем доме.

Осмотрите раму, чтобы определить наилучший путь в воздуховоде и положение для установки вентилятора.

Выбор лучшего вытяжного вентилятора

Самая важная особенность вентилятора для душа для ванной — его способность удалять влагу не только в процессе ее образования, но и в то время, когда капли влаги плавают в воздухе, прежде чем конденсироваться на стенах и потолках.

Установите проводку для источника питания и управления переключателем.

Чтобы вентилятор для ванной выполнял свою работу, необходимо сосредоточить внимание на пяти основных моментах:

  • Подбор вентилятора под комнату
  • Размещение вентилятора в лучшем месте для достижения успеха
  • Правильная установка вентилятора
  • Снижение шума вентилятора
  • Таймер

Размер вентилятора

Перед покупкой вентилятора для ванной необходимо подобрать его размер в соответствии с размером вашей комнаты, чтобы он мог адекватно справляться с воздушным потоком в этом пространстве.Это означает, что вам необходимо подобрать вентиляторы CFM по размеру вашей ванной комнаты. Большинство людей правильно подбирают вентилятор по размеру помещения, но не учитывают при расчетах длину участка воздуховода и колен.

Определить минимальный CFM для вашей ванной комнаты очень просто: просто умножьте ширину комнаты на длину на высоту на 0,13.

Многие вентиляторы указывают максимально допустимую длину воздуховода. Не забудьте включить в свои расчеты длину участка воздуховода и любые изгибы. Добавление коленчатого соединителя или внешнего вентиляционного колпака с устройством предотвращения обратного тяготения увеличит длину воздуховода примерно на 10-15 футов.Если у вас длинные или сложные воздуховоды, вам может понадобиться вентилятор с более высоким номиналом CFM.

Также следует учитывать ACH, воздухообмен в час, то есть скорость воздушного потока, достаточную для удаления объема воздуха в данном помещении определенное количество раз в час. Вытяжной вентилятор в ванной должен быть такого размера, чтобы полностью удалять воздух в ванной со скоростью 11-15 замен за один час.

Расположение вентилятора

Расположите вентилятор для ванной, чтобы обеспечить максимальную вытяжку влажного воздуха.

Пар поднимается вверх, поэтому потолок душа всегда является хорошим местом для вентилятора. Если это невозможно, поместите вентилятор рядом с душем.

В сводчатых потолках иногда над душевой кабиной можно разместить вентилятор или можно установить настенный вентилятор с высоким потолком.

Установите вентилятор правильно

Воздуховод вентилятора ванны может отрицательно повлиять на его производительность. Неизолированные, малоразмерные или обвисшие гибкие воздуховоды, а также чрезмерная длина или чрезмерное использование колен — все это может отрицательно повлиять на номинальный воздушный поток вентилятора.

Для того, чтобы вентилятор оставался эффективным, старайтесь размещать вашу установку с минимальными оборотами.

Подсоедините отводы воздуховодов к вентилятору по мере необходимости, чтобы обеспечить прямой участок воздуховода к внешней стороне дома.

Лучше всего использовать прочную гладкую алюминиевую трубу. Твердый воздуховод обеспечивает лучший воздушный поток, поскольку он имеет меньшее сопротивление воздуха и его легче держать на прямом участке, чтобы избежать провисания.

Отметьте центральную точку воздуховода на внешней стене и просверлите небольшое отверстие в стене до конца.Проденьте проволоку через стену, чтобы отметить эту точку снаружи.

При установке сплошной трубы создайте небольшой уклон к внешней стороне здания на случай, если в трубе конденсируется вода. Вы хотите, чтобы влага не стекала обратно к вентилятору.

Примите меры для правильной поддержки участка трубопровода снизу, с блокировкой, или сверху, с помощью сантехнического ремня или больших прочных кабельных стяжек (с отверстиями для винтов). Я использую металлическую сантехническую ленту — оцинкованную ленту с отверстиями через каждые 1/2 дюйма для шурупов.

Выступающий провод точно указывает на выходное отверстие воздуховода.

Установите трубу так, чтобы все швы были обращены вверх, и заклейте эти швы и все стыки алюминиевой лентой (не изолентой). Сохранение швов трубы вверху предотвратит попадание влаги в дом. Маленькие винты для листового металла приемлемы с вентиляционной трубкой для ванны, но алюминиевая лента прекрасно работает и без них.

Pro Совет: Перед установкой винтов или ленты убедитесь, что вы установили сухую и установили трубу на внешний вентиляционный колпак.Вы можете прикрепить вытяжку к трубе снаружи, а затем вдвинуть ее в стену дома.

Если труба воздуховода будет проходить через некондиционируемые пространства (рабочие места и чердаки), обязательно установите на нее изоляционную втулку, чтобы предотвратить замерзание влажного воздуха внутри трубы.

Используйте кольцевую пилу, чтобы вырезать проход для воздуховода.

Вентилятор для ванной ДОЛЖЕН быть выведен наружу здания, чтобы избежать проблем, связанных с влажностью.

Часто дополняется стеной, потолком или крышкой.Когда это возможно, я предпочитаю выводить свои вентиляторы через внешнюю стену через внешний колпак с защитой от обратного потока.

Pro Tip: При установке обшивки со скошенной кромкой или сайдинга из гонта я часто обрезаю сайдинг и устанавливаю заднюю панель из ПВХ в доме. Я прошиваю эту доску и предварительно просверливаю в ней отверстие, чтобы вентиляционный колпак прилегал заподлицо с доской, предотвращая тем самым большие зазоры.

Установите монтажную пластину вентиляционного колпака. Затем установите вытяжной колпак и прикрепите его к дому.

Шум вентилятора

При выборе вытяжных вентиляторов учитывайте, какой шум они производят. Вытяжные вентиляторы для ванной измеряют уровень шума с помощью сонов.

Вместо вентилятора для ванной на 4-6 человек выберите вентилятор с рейтингом, близким или равным 1,5, то есть гораздо более тихий вентилятор. Возможно, вам придется смириться с некоторым шумом для более мощного вентилятора, в зависимости от размера вентилятора и расположения трубопровода.

Показанный вентиляционный канал проходит вдоль стены до угла дома.

Большинство этикеток вентиляторов имеют рейтинги Института домашней вентиляции (HVI), поэтому вы можете сравнить уровень шума и энергоэффективность.Выберите самый тихий и энергоэффективный вентилятор, который сделает всю работу за вас.

Есть много качественных брендов: Nutone, Panasonic, Ventech и Broan. Предлагаю выбрать вентилятор с шарикоподшипниковым мотором для качества и долговечности.

Управление вентиляторами

Рекомендуется, чтобы вентилятор для ванны работал не только во время, но и в течение 20 минут после принятия душа — и при закрытой двери ванной.

Многие люди до сих пор используют выключатель для вентилятора душа. У этого типа переключателя есть две очевидные проблемы.Либо люди выключают вентилятор после душа, в результате чего в воздухе остается много влаги, либо они забывают и оставляют вентилятор включенным, возможно, на несколько часов. У меня есть две дочери, которые иногда оставляли вентилятор включенным на весь день, пока я не обнаружил, что он работает, когда пришел домой после работы. Это слишком много тепла или переменного тока из дома днем! В результате я установил таймер вентилятора с датчиком влажности, чтобы он включался автоматически, если они забудут или если влажность в комнате будет слишком высокой.

Все стыки заклеены алюминиевой лентой.

Лучший способ гарантировать, что у вашего вентилятора для ванной есть время, необходимое для правильного воздухообмена, — это использовать таймер вентилятора душа. Таймеры вентилятора бывают всех стилей, но я предпочитаю те, которые предустановлены или позволяют вам настроить вентилятор во время установки. Мои вентиляторы настроены на 30 минут, что покрывает 10-минутный душ и 20 минут бега. Если душ занимает больше времени, я сбрасываю его перед выходом из ванной.

Вот точка выхода изнутри, где воздуховод заканчивается вентиляционным колпаком.

Выбор и установка лучшего вентилятора для вашего местоположения — важная часть реконструкции вашей ванной комнаты. Качественный вентилятор для ванной, правильно установленный, удалит влагу и запахи из вашей ванной комнаты и улучшит качество воздуха в помещении.

Не забудьте найти время, чтобы досконально изучить потребности в вентиляции вашей ванной комнаты и следовать инструкциям производителя, а также этим передовым методам процедуры установки. Результат будет ФАН-вкусным!

Боковое примечание

Советы по установке воздуховодов

Закройте все стыки труб, колен и соединительных швов алюминиевой лентой (кроме стандартной клейкой ленты).

По возможности используйте гладкий прочный алюминиевый воздуховод. Ребристый пластиковый воздуховод может образовывать провалы, в которых влага может конденсироваться и скапливаться, что в конечном итоге вызывает запахи или утечку в нижний потолок. Со временем гибкий пластик также может стать хрупким и потрескаться, поэтому прочный алюминиевый воздуховод является более качественным материалом.

Гладкий прочный алюминиевый канал имеет меньшее сопротивление воздуха, чем ребристый пластиковый канал.

Установите воздуховод так, чтобы швы были обращены вверх и с небольшим уклоном к наружному вентиляционному колпаку.На чердаках без кондиционирования или в подпольях изолируйте воздуховод.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
