Как самому сделать покрасочную камеру: как сделать самодельную малярную камеру для порошковой окраски в гараже

Малярная камера своими руками для качественной покраски

Для того, чтобы покраска авто была качественной и безопасной, нужна специальная малярная камера. Многие из тех, кто только начинает заниматься покрасочным видом бизнеса, задумываются над тем, как сделать ее своими руками. Затея эта не из самых простых, но при грамотном подходе самостоятельно обустроенная покрасочная камера ничуть не хуже готовой.

Важные требования к помещению

Для того, чтобы малярная камера, сделанная своими руками, выполняла функции на отлично и была безопасной, необходимо соблюдать ряд требований:

  • Стены помещения должны быть хорошо утеплены, чтобы температура внутри никогда не опускалась ниже 22°C. Кроме теплоизоляции важно продумать систему прогревания воздуха.
  • Покрасочная камера нуждается в ярком освещении, чтобы маляр мог ясно видеть процесс работы и поверхность кузова с любой стороны. На центральную зону, где будет непосредственно проводиться покраска, должно попадать максимум света и при этом не должны образовываться тени.
  • Качество покраски во многом зависит от организации вентиляционной системы в помещении.
  • Материалы по возможности должны быть огнестойкими, а лампы – взрывозащитными.

Обустройство стен и пола

Для изоляции стен в малярной камере подходят не все материалы. Предпочтительнее всего использовать прессованную минеральную вату. Она обладает огнестойкостью, не подвержена гниению или образованию плесени, не интересна для грызунов. Такой материал способен сохранять свои свойства в самых экстремальных условиях и отличается долгим сроком эксплуатации.

Горючий пенопласт при обустройстве малярной камеры своими руками применять в качестве утеплителя не стоит, поскольку это небезопасно. Простая непрессованная минвата также не подойдет, так как со временем оседает и сползает, образуя места, через которые будет происходить потеря тепла.

После того, как утеплитель закреплен, его нужно закрыть панелями. Они должны быть металлическими и в идеале окрашены в белый цвет. Например, их можно покрасить порошковой краской. Стены малярной камеры должны хорошо мыться и не накапливать грязь. Для отделки не используйте вагонку, так как она относится к горючим материалам. Также не должны присутствовать в покрасочном помещении всякого рода ковровые покрытия и ткани.

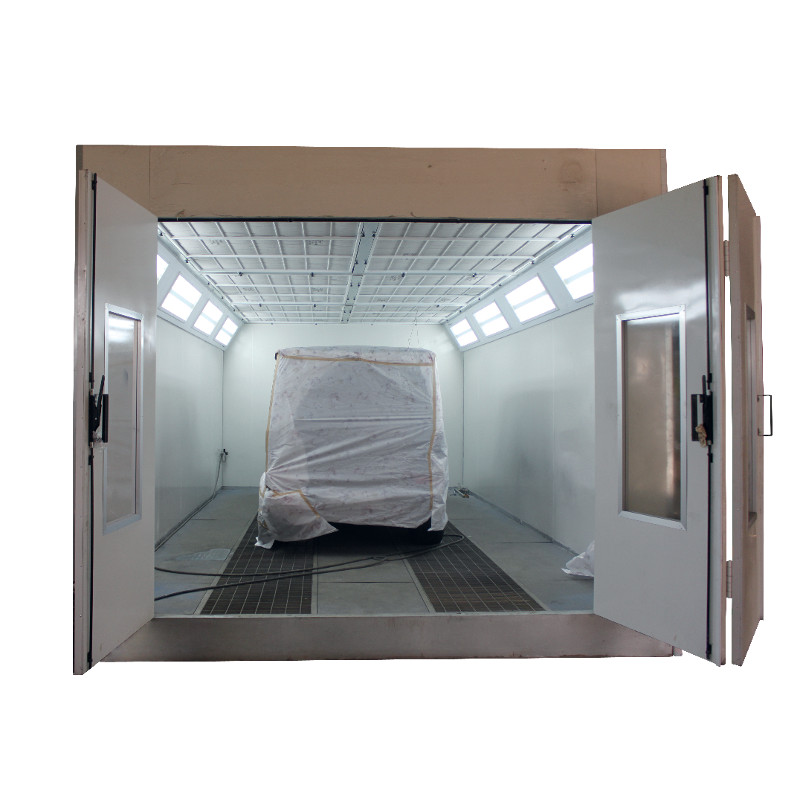

Пол в малярной мастерской представляет собой решетку, под которой располагается система фильтров. Такая конструкция оборудуется на той площади, где будет проводиться покраска и предусматривает наличие под решетками углубления 60-90 см, имеющего вид корыта, стенки которого залиты бетоном. Если коммуникации и фундамент не позволяют организовать такой поддон, то можно ограничиться созданием неглубокого на 30 см металлического углубления. В нем будут уложены фильтры, после чего поверхность закрывается решетками.

Фильтры в полу лучше разместить наискось – от центра к боковинам корыта. Это значительно увеличит эффективную фильтрующую площадь и будет способствовать равномерному движению воздуха.

Какого размера решетки класть на полу? Вариантов для этого несколько:

  • Для оптимального потока достаточно использовать две решетки, длина которых выступает за края автомобиля с обеих сторон не менее, чем на 70 см.
  • Многие мастера решают зарешетить всю рабочую площадь в зоне покраски.
  • Третьим, бюджетным вариантом, является применение только одной решетки небольшой ширины, но его рационально использовать только для вентиляции с невысокой производительностью.

Обустройство системы сушки

Если покраска производится время от времени, то для сушки подойдут тепловые генераторы на масле, бензине или газе. Но при этом нужно выбрать такое устройство, которое оснащено функцией установки температуры на постоянном уровне.

Для профессионального использования, то есть постоянной покраски в малярной камере, предпочтительнее инфракрасные сушки. Они съедают меньше электричества и обеспечивают качественное высыхание материалов. Также с их помощью можно быстро просушить шпаклевку и грунт.

Освещение

Маляру необходимо видеть самые мельчайшие неровности и дефекты на поверхности кузова или окрашиваемой детали. Поэтому освещение в малярной камере должно быть ярким, ровным и качественным. Лучшими для этого считаются источники дневного света. Это могут быть как традиционные, так и светодиодные лампы.

При оборудовании покрасочной мастерской своими руками лампы нужно располагать не только на потолке, но и на боковых стенах. Лампы дневного света полезно оснастить балластом, что не только поможет сэкономить на электроэнергии, но и предотвратит эффект мерцания.

Система вентиляции

При обустройстве малярной камеры своими руками важно предусмотреть наличие хорошей вентиляционной системы. Она может быть разной, но конструктивные части всегда представлены воздуховодами, вентиляторами и клапанами, а также дополнительными фильтрующими элементами и источниками обогрева мастерской.

Вентиляция должна как убирать загрязненный воздух, так и доставлять чистый (приточные системы).

Типы вентиляций для малярной камеры:

  • Одномоторная – чистый воздух поступает сверху и своим давлением выжимает загрязненный через отверстия внизу. Такая система наиболее приемлема и проста при организации в гараже покрасочной камеры своими руками.
  • Приточно-вытяжная – конструируется в комплексе с системой фильтрации и обогрева.
  • Двухмоторная предусматривает наличие моторов и вверху, и внизу. При этом как чистый, так и отработанный воздух втягивается и удаляется принудительно. Такая организация вентиляции более сложна и дорогостояща в сравнении с одномоторной системой.
  • Воздушно-проходная – воздух в абсолютно герметичной камере нагнетается под постоянным давлением, что предотвращает попадание в него загрязнений.

Кроме основной вентилирующей системы важно предусмотреть сухую фильтрацию, которая повышает безопасность работ. Например, можно использовать рулонные фильтры, которые выполнены из волокна, обработанного антивоспламеняющимся веществом. Таким материалом покрывают потолок. Для пола нужны более качественные варианты, например, инерциальные фильтры или рулонный материал из стекловолокна.

Интересное по теме:

пошаговое руководство и основные требования к камере

Каждый владелец авто рано или поздно сталкивается с необходимостью его покрасить. Эта услуга в салоне стоит недешево. Впрочем, можно выполнить ее и самостоятельно. Для этого понадобится покрасочная камера. Своими руками выполнить покраску авто обойдется намного дешевле.

Этапы покраски

Чтобы уяснить себе, каким требованиям должен соответствовать покрасочный бокс, перечислим перечень работ, которые будут там проводиться:

  • шлифовка поверхности авто, требует хорошо вентилируемого помещения, откуда своевременно выводится пыль и куда поступает свежий воздух;
  • окрашивание деталей кузова — основной вид работ, для которых предназначена камера для покраски кузова автомобилей;
  • сушка кузова авто после покраски при температуре 600°С, для осуществления чего необходимо сделать монтаж систем отопления и вентиляции.

Требования, предъявляемые к камере для покраски

Создание самодельного покрасочного бокса требует предварительных расчетов. Месторасположение и параметры различных систем должны быть спланированы и согласованы между собой. В честности, следует обратить внимание на следующие особенности.

Покрасочная камера своими руками

  1. Отопление. Если выбор пал на электронагреватели, то инфракрасные менее энергозатратны, чем ТЭНы. Что касается воздушного теплогенератора, то для его изготовления можно использовать чугунный котел, работающий на жидком топливе.
  2. Освещение. Можно сэкономить и сделать плафоны на светильники своими руками.
  3. Фильтры. Покрасочная камера, расположенная в гараже, нуждается в системе фильтрации пыли. При ограниченном бюджете в качестве фильтров подойдут и синтепон с фетром, и даже марля, сложенная в несколько слоев.
  4. Вентиляция. При наличии подходящего чертежа монтаж системы труб и коробов своими руками не представляет особого труда.
    Надо лишь учесть, что устройство бокса для покраски предполагает повышенную температуру. Поэтому трубы должны быть жаропрочными, не пластиковыми. А их дополнительное утепление снизит расходы на отопление.

Достоинства самодельной камеры для покраски авто

Камера для покраски авто (расположена она в гараже или представляет собой отдельную постройку) имеет свои неоспоримые достоинства.



Среди них:

  • изоляция от сквозняков, что дополнительно защищает от пыли и гарантирует более качественное высыхание краски на поверхности автомобиля без отслаивания;
  • отсутствие в самодельной покрасочной камере источников грязи и пыли;
  • возможность своими руками на основе индивидуального чертежа сделать узлы рабочих систем;
  • экономия средств: вместо покупки готовой дорогой камеры сделать бокс для покраски самостоятельно.

Пошаговое руководство по самостоятельному изготовлению покрасочной камеры

Рассмотрим технологическую последовательность, наглядно демонстрирующую, как сделать покрасочную камеру своими руками. Согласно чертежу, размеры бокса 4 х 6 м. Устройство покрасочной камеры предполагает, что одна из дверей является аварийным выходом и открывается наружу, вторая ведет в техническую комнату гаража.



  1. Сделать подполье из бетона высотой около 2 м для расположения там фильтров и вытяжки.
  2. Прогрунтовать стены из металлического каркаса.
  3. Обшить стены снаружи металлическими панелями.
  4. Обработать швы силиконом. Выполнить внутри монтаж сэндвич-панелей.
  5. Стены из шлакоблока и кирпича утеплить минеральной ватой, покрыть влагостойким гипсокартоном.
  6. Облицевать стены поверх гипсокартона жаропрочной вагонкой из белого пластика либо нанести порошковую краску белого цвета.
  7. Приступить к сборке автоматической воздухообменной системы бокса для покраски: установить систему двухмоторной вентиляции, которая приобретается заранее одним блоком.
  8. Произвести монтаж каркаса потолка из металла. Закрепить на него трубы воздухообмена и фильтр для потолка.
  9. Подшить второй потолок ниже первого на 20 см.
  10. Установить напольный фильтр грубой очистки.
  11. Вмонтировать светодиодные лампы в углах под потолком и на уровне 1,2 м.
  12. Подключить систему автоматического управления, оснащенную датчиками безопасности и контроля.

Таким образом, покрасочная камера, предназначенная для автомобилей, не является дешевым и простым в возведении удовольствием. Но при желании можно сэкономить внушительную сумму, сделав ее своими руками. При этом особое внимание нужно уделить устройству наиболее трудоемкой системы обогрева воздуха.

Устал платить штрафы? Выход есть!

100% ЗАЩИТА ОТ КАМЕР ГИБДД — НАНОПЛЕНКА! Подробнее по ссылке

  • Скрывает номер от камер и радаров.
  • Начинает действовать сразу после установки.
  • Быстро и легко приклеивается.
  • Защита номеров до 2-х лет.

ЧТО ВЫ ПОЛУЧИТЕ БЛАГОДАРЯ НАНОПЛЕНКЕ

  • На 100% скрывает номер от камер ГИБДД в любую погоду.
  • Невозможно обнаружить защиту глазом.
  • Прочно держится в любую погоду и после мытья автомобиля.

НАНОПЛЕНКА является полностью незаметной для человеческого глаза.

Как соорудить покрасочную камеру в гараже своими руками

Независимо от имени производителя автомобиля, года его выпуска и других факторов, рано или поздно, но все-таки возникает нужда в покраске автомобиля. И чем больше предстоящий объем работ, и, соответственно их стоимость в профильных мастерских, тем более заманчивой выглядит идея сделать покрасочную камеру в гараже.

Почему камера?

Содержание статьи

Конечно, это потребует вложений, но они, скорее всего, будут менее впечатляющими, чем стоимость покраски большого количества деталей силами профессионалов. А с учетом  непредсказуемости сроков и качества выполнения ими этой важной работы, своя покрасочная камера выглядит еще привлекательнее, особенно если использовать ее не для одного автомобиля.

Чем же она должна отличаться от обычного гаража? Почему не покрасить машину прямо там же, где она хранится? На это есть несколько причин. Первая, и крайне важная — обычный гараж, будем говорить честно — не самое чистое место. Не то что пыли, а самой разнообразной грязи, в том числе и трудноудалимой, в гараже все-таки слишком много. А высокое качество красочного слоя достижимо только в достаточно чистом помещении. Во-вторых, гараж нередко рассматривается как дополнительное хранилище самых разнообразных по назначению и габаритам предметов: от сменного комплекта резины и велосипедов до антикварной домашней утвари, которую и использовать уже никто не будет, и выкинуть как-то жалко. Весь этот склад со временем превращается в бессистемные труднодоступные джунгли, сквозь которые крайне неудобно продираться с пульверизатором к очередному участку, требующему покраски. Ну и в-третьих, технология окраски и техника безопасности требуют принятия определенных мер, излишних в обычном гараже, но крайне необходимых в покрасочной камере.
С точки зрения технологии окраска делится на три этапа:

  1. очистка воздуха в камере, при этом воздух циркулирует только внутри и пропускается через фильтр с целью очистки его от пыли;
  2. окраска, при этом необходимо создать благоприятный температурный режим (около 30 градусов) и обеспечить вентиляцию рабочей зоны;
  3. сушка, при этом, как и на первом этапе, воздух циркулирует только по камере и при этом фильтруется, но уже нагретым примерно до 60 градусов.

Соответственно, покрасочная камера в гараже должна строиться с учетом требований этих трех этапов.

 С чего начать.

Для начала необходимо определиться с местом. Если ваша машина помещается в гараже впритык, а ходите вы по нему, почтительно склонясь перед низким потолком, то лучше даже не затевать строительство. По-хорошему со всех сторон от машины должно оставаться достаточно места, чтобы пройти не просто как-нибудь, а с громоздким инструментом, да при этом не обтирать боками свежепокрашенные поверхности. Кроме того, понятно, что двухместная микролитражка и полноценный рамный внедорожник имеют разные габариты, и если планируется покраска нескольких машин, то размеры покрасочной камеры должны позволять поместить туда самую крупную из них, причем так, чтобы оставить достаточный простор для свободных действий работающего. А если красить вы будете сами, то эта абстрактная эргономика превращается в ваш собственный комфорт.

А еще место понадобится для «шлюзовой камеры» на входе и системы обогрева и  вентиляции, да и стены в идеале стоит покрыть, например, пластиковыми панелями, что тоже  неизбежно несколько уменьшит объем помещения. Для этого будет необходимо как минимум набить на стены рейки, к которым уже прикрепить панели… Да, а почему нельзя просто подмести гараж и избавиться от всех этих лишних действий?

Дело в том, что чистота при покраске должна быть почти хирургическая, и просто помахать веником не годится, если вас интересует получение качественного лакокрасочного покрытия. Любая закрашенная пылинка на глянцевом боку машины будет заметна, а пыли от бетонных и кирпичных стен гаража образуется достаточно много. Кроме того, их шершавая поверхность довольно сильно поглощает свет, и вам придется либо работать в полумраке, либо тратиться на дополнительное освещение.

 Думаем о воздухе

Конечно, полностью проблему пыли этим не решить. Поэтому необходимо оборудовать полноценную систему приточно-вытяжной вентиляции, которая помимо собственно забора воздуха извне и вывода отработанного воздуха из камеры будет выполнять еще и функцию его фильтрования. При этом неизбежно «съестся» еще какое-то место на трубы под потолком и на фальшпол, который надо приподнять сантиметров на 15 над основным полом — сюда будет насосом вытягиваться отработанный воздух. Как вариант, фальшпол можно сделать из профилированного листа с отверстиями или в виде сварной решетки из арматуры. Кстати, если гараж оборудован ямой, можно вместо фальшпола организовать вывод воздуха через яму.

Под фальшполом надо разместить вытяжной насос. Этот элемент конструкции камеры  обязателен как с точки зрения технологии получения качественного покрытия, так и с точки зрения техники безопасности, потому что при работе с распылителем в воздухе в виде мелкой взвеси («тумана») присутствуют капельки краски, а поскольку ее необходимо перед распылением разбавить до нужной степени вязкости, то помимо краски в воздухе неизбежно будут находиться и пары растворителя. Вообще насосов в идеальном случае должно быть два: вытяжной и нагнетающий, однако это увеличивает затраты на оборудование. Стоит это делать или нет — зависит от ваших финансовых возможностей и планов относительно камеры.

Ставим свет

При покрасочных работах очень важный пункт обустройства рабочей зоны — это освещение. При ярком дневном свете легче заметить пыль, дефекты окраски и своевременно их устранить.  Освещение должно быть достаточно ярким и равномерным, поэтому лучше не ограничиваться одной, пусть даже 200-ваттной лампочкой по центру под потолком, а установить несколько менее мощных, но достаточно крупных светильников дневного света по периметру. Крайне желательно также защитить их от попадания краски: это может не только снизить качество освещения, но и привести к взрыву лампы из-за неравномерного нагрева, а это в свою очередь чревато попаданием в рабочую зону осколков и содержащего ртуть порошка люминофора. Во избежание всех этих неприятностей достаточно натянуть перед светильником тонкую полиэтиленовую пленку и заменять ее по мере необходимости. Имеет смысл также завести удобную переносную лампу с достаточно длинным шнуром, и оборудовать дополнительные розетки по периметру гаража для ее подключения.

 Греем и сушим

Что касается сушки лакокрасочного покрытия, то в камере возможны два способа: горячим воздухом и инфракрасными лампами. Сушку при комнатной температуре мы не рассматриваем по причине того, что это намного дольше и повышает риск получения некачественного покрытия.

Сушка горячим воздухом подразумевает использование тепловой пушки с дополнительными ТЭНами, помогающими обеспечить более равномерный прогрев воздуха в пространстве камеры. Это в свою очередь приводит к более быстрому и равномерному высыханию красочного слоя, снижает вероятность его повреждения. Помимо пушки потребуются гофрированные трубы-воздуховоды большого диаметра, которые должны располагаться по периметру под потолком через более-менее равные промежутки. Обычно их выводят в шести точках, как бильярдные лузы.

Обратите внимание, что система обогрева будет функционировать в разных режимах на этапах покраски и сушки, а также при разных внешних условиях. Нагрев до 60 градусов полученного извне воздуха летом при +30 и зимой при -30 будут отличаться и по длительности, и по энергозатратам. Убедитесь заранее, что выбранная тепловая пушка способна обеспечить требуемые режимы, а существующая в гараже проводка с запасом готова к такой нагрузке.

Если ваша самодельная покрасочная камера в гараже не будет использоваться повторно, то вполне достаточен будет вариант с сушкой воздухом. Однако если вы планируете выполнять подобные работы более одного раза, вам имеет смысл задуматься о сушке инфракрасными лампами. В этом случае скорость сушки и качество полученного покрытия позволяют увеличить пропускную способность покрасочной камеры, и, соответственно, достаточно быстро окупить затраты на более дорогое оборудование. Помимо краски, лампа ускоряет высыхание грунтов, шпатлевок, лаков, то есть полный цикл окраски машины благодаря ей существенно сокращается. Более того, инфракрасная лампа позволяет качественно сушить поверхности с более сложным рельефом, возле которого сложно создать поток горячего воздуха, а также детали, изготовленные из менее термостойких материалов, чем металл.

 О самом важном

Отдельно надо сказать о технике безопасности. Покрасочные работы относятся к вредным для здоровья: они создают риск для органов дыхания, кожи и слизистой оболочки глаз. Не экономьте на средствах защиты, выполняйте покрасочные работы в спецодежде, перчатках, очках и респираторе! Вред вашему здоровью могут нанести взвешенные в воздухе капельки краски и пары растворителей, которые не только способны в определенной концентрации привести к ухудшению самочувствия вплоть до потери сознания, но и являются взрывоопасными. Прежде чем начнете собственно покраску, убедитесь, что система вентиляции функционирует должным образом, электропроводка надежно заизолирована, а источники открытого огня удалены из помещения.

Вот все основные моменты, на которые необходимо обратить внимание при реализации покрасочной камеры в гараже. Конечно, здесь остается еще простор для собственного творчества, и в первую очередь это касается финансовых нюансов, наличия тех или иных материалов, навыка работы с ними… Но в целом построить собственную покрасочную камеру — задача вполне посильная и экономически оправданная.

Покрасочная камера в гараже своими руками

Когда появляется потребность в окрашивании автомобиля собственными силами, покрасочная камера в гараже станет замечательным решением проблемы.

Основные требования к возведению помещения своими руками

Покрасочная камера — принцип работы

  • Пространство должно утепляться и не иметь горючих материалов;
  • стена (с высотой не менее трех метров) покрывается матовой пленкой, которая благодаря эффекту намагничивания притягивает и удерживает частички пыли. Поверхность отлично моется, ее ресурса хватает на покраску десяти автомашин. Порошковое матовое напыление на вертикальной плоскости дополнительно обрабатывается противопожарным слоем.
  • покрасочная камера в гараже конструируется предельно герметичной;
  • помещение, возводимое своими руками, должно соответствовать всем техническим нормам безопасности.

Роль фильтров в покрасочном деле

Фильтры для покрасочной камеры

Благодаря высокому потолку в комнате узкого назначения на верхнем периметре можно сконструировать фильтровую конструкцию с вытяжной трубой.
  1. Если покрасочная камера в гараже одномоторная, то на площадь всего потолка укладывается фильтрующую рулонную поверхность. Для задержки крупного сора крепят перед вентиляционной системой карманные фильтры съемного типа.
  2. Двухмоторное помещение оснащается дополнительным фильтром в полу. Конструкция монтируется своими руками в воздуховодной системе или под металлическим настилом. Туман лакокрасочного напыления опускается вниз и забирается путем отсасывания через специальные отверстия. Нагрузка на прибор идет значительная, поэтому применяются фильтрующие компоненты с возможностью грубого очищения либо перед прибором монтируется кассетная сетка тонкой очистки.


Манипуляции с обрешеткой и напольным покрытием

Пол в покрасочной камере должен иметь траншеи

В готовом полу делаются траншеи, которые накрываются металлической решеткой. Данный прием повышает уровень пола не менее, чем на 15 см. В образовавшую наземную полость монтируют вентилирующий мотор.
Как быть, когда покрасочная камера в гараже не оснащена необходимым полом:
  • при сплошном напольном покрытии могут выкапываться две траншеи либо одна яма прямоугольной формы с метровым углублением. Если данный вид работ осуществить нельзя, с отступлением в 20 см настилается второй пол своими руками. В промежуточном пространстве устанавливаются вентиляционные узлы с выводом за пределы гаража;
  • когда комната имеет уже готовую смотровую яму, углубление накрывается металлической решеткой из арматуры. Под обрешетку в форме клиньев выкладываются доски. Острый угол должен образоваться к входу помещения. Из подземной полости выводится наружу воздуховодная труба, которая и станет нижней вентиляцией комнаты.


Правильное освещение

Освещение покрасочной камеры

Если покрасочная камера в гараже технически корректно освещается, работник без труда заметит частицы пыли в воздухе и быстро устранит изъяны на свежей краске. Установленные лампы дневного света своими руками оптимальны для человеческого глаза, поэтому малярные работы будут всегда продуктивными.

Имитация дневного света конструируется путем монтажа люминесцентных ламп в два ряда. Источники света устанавливаются по потолочно-стеновому периметру. Если такой вариант электрификации невозможен, оставляется освещение на потолке. Для покраски нижних деталей транспортного средства применяется переносное освещение. Частое и равномерное точечное освещение на плоскостях помещения является главным залогом качественно выполненной работы.



Система обогрева

Обогрев в покрасочной камере

Любая покрасочная камера в гараже должна отвечать всем требованиям температурных норм. Отклонения в одну из сторон могут подорвать здоровье работника и снизить качество нанесения краски на металлическую поверхность.

В холодное время года электрических тэнов и местного отопления будет достаточно. Можно установить тепловую пушку, теплый воздух из которой поступит по ключевым потолочным точкам и прогреет внутреннее пространство.

Если малярное помещение своими руками не предназначается для масштабной эксплуатации, покупка теплогенератора станет невыгодной, так как редкое применение техники вряд ли окупится.

Выгодная сушка автомобиля

Чтобы определиться со способом выполнения работ, отталкивайтесь от степени загруженности камеры:

  • сушка воздухом (актуальна при единичной покраске). Главным недостатком является длительность процедуры;
  • в коммерческих целях инфракрасное оборудование бытового назначения выгодно. Полное высыхание значительно раньше наблюдается, чем при работе с воздухом.

Преимущества инфракрасной сушки

  1. Лампа красного света готова высушить любую окрашенную поверхность за короткое время.
  2. Прибор потребляет экономно электричество.
  3. Техника способна высушить любую шпатлевку или грунтовку, что важно при масштабной реконструкции автомобиля.


«Внутрянка»

Часто покрасочная камера в гараже обшивается пластиковыми листами либо металлическим профнастилом. Обрабатывать данную поверхность не представит труда. Скопившаяся пыль на светлых стенах и потолке сразу бросится в глаза, если покрытие сделать белого матового цвета. Отделочные работы имеют элементы декора. Фантазия хозяина позволяет выполнить бокс самым нестандартным способом.

Цикл покрасочных работ

  1. Первый этап необходим для забора воздуха с пылью в камере, его фильтрации и финишного поступления в бокс в очищенном виде;
  2. окрасочные мероприятия нагревают воздушные массы, поэтому сложная вентиляционная система систематически отводить слишком нагретый воздух за пределы гаража;
  3. сушка автомобиля. Пройдя фильтрацию, воздух в помещение нагревается до 60 градусов и циркулирует по боксу (сушит краску машины).

Автоматика. Пульт управления

Когда позволяют денежные средства, покрасочная камера в гараже станет совершеннее с автоматизированной системой управления.

Панель управления изготавливается из сверхпрочных материалов, имеет ручной и автоматический режим работы. Благодаря встроенному таймеру местные формы малярных работ получаются такими же качественными, как в заводском исполнении.

Что формирует стоимость бокса?

  • материал обшивки;
  • количество моторов;
  • разветвленность вентиляционных ходов;
  • обычное или индустриальное назначение помещения;
  • количество и сложность выполняемых работ.

Техника безопасности

Соблюдайте технику безопасности!

Бетонный пол обеспечивает беспрепятственный въезд в камеру. Основание сооружается на одном уровне с близлежащими помещениями. Материал напольного покрытия способствует нормальному воздухообмену. Металлический готовый пол фиксируется как минимум на 40 см выше аналогичных поверхностей соседних комнат. Для смягчения перепада напольных поверхностей сооружается мостик.

Особое внимание уделяется крепежным деталям вентиляционной системы. Засорение и деформация ходов воздухозабора может незаметно спровоцировать скопление испарений лакокрасочных растворов. Неприятное явление может спровоцировать локальный пожар или даже взрыв.

Дельная рекомендация специалиста перед проведением строительных мероприятий обязательна, ведь учесть все факторы безопасного ведения малярного дела трудно. Компетентная консультация предотвратит переделку в будущем.




Покрасочная камера своими руками, как сделать самодельную покрасочную камеру по чертежам

Самостоятельное изготовление покрасочной камеры

Изготовленная покрасочная камера своими руками может иметь ряд достоинств, основное из них значительно меньшая себестоимость.

Для начала бизнеса по покраски автомобилей качество самой покрасочной камеры большого значения не имеет. Но вкладывать деньги, приобретая дешевый китайский не самый надежный и долговечный вариант, тоже смысла нет.В этом случае стоит задуматься об устройстве покрасочной камеры своими руками, опираясь на имеющийся бюджет. Экономя на одних системах, можно изготовить более качественно другие, которые прослужат долгие годы. Главное правильно распределить средства и реально оценивать свои сегодняшние возможности и потребности.

Проект и планирования самодельной покрасочной камеры

Проектирование самодельной покрасочной камеры необходимо начать с изучения информации: предлагаемые варианты, чертежи, отзывы. Подсматривая у популярных производителей конструкцию покрасочных камер, можно определиться с выбором желаемого оборудования, наличием режимов работы и устранением не подходящих для вас частей конструкции заводских камер.

Постройка покрасочной камеры для автомобилей возможна в двух основных вариантах: на базе гаража и с нуля. По стоимости выполнения всех работ бюджет будет распределяться примерно так: 30% — монтаж каркаса покрасочной камеры, ее строительство и отделка, 40% — системы вентиляции и отопления, оставшиеся 10 % — освещение и фильтрация воздуха.

Даже только своими руками полностью спланировать и довести до рабочего состояния покрасочную камеру, но без каких-либо капиталовложений не получится. Пытаясь изготовить отдельные узлы систем покрасочной камеры, можно будет существенно удешевить проект, но при этом никакой гарантии отлаженной работы не будет. Придется проверять работоспособность камеры методом “проб и ошибок”, что при коммерческом ее использовании будет проблематично. Это будет скорее не удачный вариант кустарного производства, которое не оценят ваши клиенты, а значит прибыль он приносить не будет.

Все это необходимо хорошо продумать и выполнить все расчеты.

Самодельная покрасочная камера: достоинства и недостатки

Достоинства:

  1. Возможность самостоятельно подобрать чертежи и схемы исполнения каждой рабочей системы камеры.
  2. Экономия средств на начальном этапе строительства.
  3. Возможность приобретения качественных дорогих готовых аппаратов и совмещения их с дешевыми или самодельными частями систем.
  4. Возможность упрощения работы некоторых систем или замены их на более эффективные.

Недостатки:

  1. Нет гарантии качества и работы покрасочной камеры в целом.
  2. Большая вероятность ошибок, недоделок и переделок, которые будут сопровождаться дополнительными растратами.
  3. Затраты сил и средств на отладку работы разных режимов.
  4. Невозможность установки полной автоматизированной системы управления (только если не приобрести все оборудование целиком) и системы безопасности.

Еще одним важным фактором является обслуживание покрасочных камер. Для самодельных вариантов оно будет проще и значительно дешевле. Не надо будет приобретать дорогих оригинальных расходных материалов или деталей. Всегда можно заменять не комплект, а отдельные составляющие, тем самым подбирая выгодные и качественные материалы. Например, одновременное использование двух видов напольных фильтров от разных производителей или разной толщины, через некоторое время позволит сравнить их эффективность и оценить степень загрязнения.

Изготовление отдельных систем покрасочной камеры

Перед устройством самодельной покрасочной камеры необходимо выполнить точные расчеты для каждой системы в отдельности и согласовать их между собой, поскольку это определяет их целостное взаимодействие. Что касается самодельного изготовления некоторых узлов различных систем, то это дело для опытных мастеров или желающих повозиться с новыми механизмами.

Освещение. Все лампы придется покупать, но плафоны для светильников можно сделать своими руками. Очень удобными и экономными будут угловые светильники, для изготовления которых понадобится жесть и оргстекло.

Отопление

Если выбор остановился на использовании воздушного отопления, то теплогенератор можно собрать на основе старого чугунного котла для жидкого топлива. Если решили использовать электрические нагреватели, то обычные ТЭНы очень энергозатраты, поэтому лучше приобрести инфракрасные нагреватели.

Вентиляция

Устройство самодельной вентиляции, а именно изготовление и размещение всех коробов и труб, не представляет сложности, если разобраться в ее работе и найти грамотный чертеж. Трубы для организации воздухообмена могут быть различными, но не пластиковые, а жароустойчивые. Для эффективности и уменьшения затрат на обогрев воздуха их нужно утеплить.

Фильтрация

Применить вместо фильтров можно различную плотную ткань или наполнитель (фетр, синтепон), но качество такого фильтра будет не важным. Вместо карманных улавливателей (фильтров жесткой очистки) можно использовать марлю в 2-3 слоя, которую необходимо сшить парашютом, но менять ее придется чаще.

Все эти самоделки можно устроить, только если основные детали уже подобраны и куплены. Подгонять свое изобретение всегда легче под какую-нибудь оригинальную деталь или блок системы, то есть необходимо иметь отправную точку для изготовления второстепенных частей конструкции.

План постройки покрасочной камеры

Данное руководство предлагает план, как сделать покрасочную камеру с нуля в целях ее коммерческого использования, предполагая высокую производительность и максимальный комфорт в использовании. Подобный план можно использовать и при устройстве камеры своими руками внутри большого помещения.

  • Устройство непосредственно самой камеры — корпуса. Чертежи камеры должны предполагать наличие подсобного помещения и подполья, общий размер: ширина 7,5 м, длина 9 метров, высота 3,5 метров.
  • Планировка помещений. Покрасочная камера (4 х 6), одна дверь в техническую комнату, вторая дверь наружу — аварийный выход.
  • Изготовление ворот. Металлическая рамка с сэндвич-панелями и проф-листом или заказанный вариант;
  • Устройство подполья и пола. Бетонное подполье для размещения вытяжного оборудования и фильтров — высота 2 метра, вывод вытяжки на улицу, металлическая обрешетка пола по всей площади самой покрасочной комнаты.
  • Отделка стен: металлический каркас — покрыть грунтовкой, установить сэндвич-панели внутри, обшить металлом снаружи и силиконом обработать швы; капитальные стены (кирпич, шлакоблок) — утеплить минеральным материалом, отделать влагостойким гипсокартоном, нанести белую порошковую краску или отделать специальной огнеупорной (до 500 0С) белой пластиковой вагонкой.
  • Сборка системы воздухообмена. Покрасочная камера с двухмоторной вентиляцией: приточный мотор — 5,5 кВт, мотор отбора воздуха — 7,5 кВт.
  • Изготовление металлического каркаса потолка (подшивка второго потолка на 15-20 см ниже) и монтаж труб воздухообмена, устройство потолочного фильтра. Материал для фильтра рулонный тонкой очистки.
  • Устройство напольного фильтра грубой очистки под металлической решеткой на площади всей камеры, сборка труб воздуховода.
  • Работы за пределами комнаты покраски автомобилей: установка двух моторов с использованием входных карманных фильтров, установка дизельного теплогенератора и рекуператора, регулирующей заслонки — шибера.
  • Устройство освещения. Монтаж светодиодных ламп по потолочно-стеновой схеме: верхний пояс — под потолком в углах (наклон 45 0), нижний пояс — горизонтальный на высоте 1,2 метра.
  • Подключение системы автоматического управления с обязательными датчиками контроля и безопасности.

Данный план является примерным, но он значительно упрощается при частичном самодельном производстве покрасочной камеры. Систему воздушного обогрева с автоматикой лучше приобрести одним блоком для обеспечения всех режимов работы камеры и чтобы настройка не вызвала дополнительных затруднений.

Покрасочная камера своими руками не является дешевым проектом, который можно реализовать быстро и бесхлопотно. Желание сэкономить всегда будет требовать большей растраты времени и усилий на планировку и настройку работы оборудования. Нанимая рабочих для выполнения постройки покрасочной камеры, но не контролирую процесс и не понимая основные принципы устройства всего оборудования трудно будет надеяться на качество. Покупка готовой камеры и услуга “шеф-монтаж” будут стоить значительно дороже, что так же не приемлемо для начала бизнеса.

Чтобы самодельная покрасочная камера была на уровне заводского варианта, стоит переплатить при устройстве самой тяжелой системы — воздушного обогрева. Выполнив все необходимые работы по устройству покрасочной камеры своими руками, за установкой и отладкой работы оборудования для сушки можно обратиться к специалистам. Так ваши деньги будут вложены разумно, и при покраске даже первых автомобилей не возникнет проблем.

http://pokraskainfo.com

Покрасочная камера — avtorep.ru

Практически каждый автомаляр задаётся вопросом: «Купить покрасочную камеру или сделать своими руками?» Давайте разберемся в этом вопросе.

Если поток клиентов постоянен и нет времени на монтаж камеры,  то будет проще купить покрасочную камеру. Так как монтаж камеры, отвечающей всем требованиям, своими руками в пересчете на потраченное время и затраченные деньги, по затратам будет таким же как и покупка заводской.

Но если у вас поток клиентов не большой, и вам нужна не навороченная покрасочная камера, то её можно сделать самому, затратив меньше средств, чем покупка профессиональной.

Основной принцип работы покрасочной камеры

Основной принцип практических всех покрасочных камер заключается в постоянном циркулировании воздуха в направлении сверху вниз. Это делается для того, чтобы свести к минимуму влияние тумана, появляющегося во время распыления краски и лака, на конечный результат. При такой циркуляции, пыль и частицы краски оседают вниз и через вытяжку удаляются из камеры. В покрасочных камерах приток воздуха идет с потолка, отток воздуха осуществляется с пола.

Существуют основные виды схем смешивания воздуха:

  • производительность приточного вентилятора равен производительности отточного  вентилятора;
  • производительность приточного вентилятора больше производительности отточного  вентилятора;
  • производительность приточного вентилятора меньше производительности отточного  вентилятора;
  • отточного вентилятора нет, есть только приточный.

Первые три схемы используются в профессиональных камерах, так как это производительнее. А так же имея два независимых воздуховода можно создать как избыточное давление, так и разряжение. Разряжение удобно при подготовке к покраске автомобиля, во время шлифования вся пыль будет высасываться из камеры вниз. Также такая компоновка позволяет покрасочную камеру превращать в сушильную, за несколько минут. Количество воздуха регулируется как заслонками, так и производительностью двигателя вентилятора.

Изготовление таких камер, требует подробного расчета при разных условиях расположения. И выходят практически по стоимости как готовая. Причем, покупные камеры рассчитаны таким образом, что их можно встраивать практически в любое помещение. Чего не скажешь о самодельных. Пройдет не мало времени, прежде чем получится добиться желаемой циркуляции воздуха в самодельной камере.

Покрасочная камера своими руками

Для самодельной покрасочной камеры подойдет схема только с приточным вентилятором. Кратко разберем почему?

В отточном воздуховоде присутствует краска, которая не должна попадать в двигатель и вентилятор, для этого нужно больше фильтрующего материала, в свою очередь нужен мощный двигатель который должен создавать необходимый отток не смотря на мощные фильтры. А это шум, затраты на электроэнергию. А также обслуживание.
Для этих целей целесообразно применять агрегаты инжекторного типа, которые в свою очередь тоже влетят в копеечку.

Также, чтобы создать хорошее разрежение, нужно делать хорошую герметизацию камеры, чтобы не было подсоса воздуха с пылью из вне.

Поэтому с практической точки зрения, лучше сделать камеру с приточным вентилятором, который будет создавать избыточное давление. А отток воздуха будет происходить за счет этого давления, и регулироваться заслонками в отточных воздуховодах. Так же при избыточном давлении, можно не беспокоится за подсос воздуха из вне. И двигатель на приток нужен не такой мощный как в двухконтурной системе.

Необходимые материалы для покрасочной камеры

Для постройки камеры, нужно выделить место такое, чтобы удобно работать в камере с машиной и не быть стеснённым  в движениях. А также в полу нужно слелать воздуховоды

Материалы для камеры:

Обшить камеру изнутри можно профнастилом или Пенофолом. Если обшивать Пенофолом, то удобнее, сначала обшить фанерой, а на ней строительным степлером закреплять фольгу.



Для герметизации и утепления лучше использовать пенопласт, а швы заделывать пенофлексом.

Для воздуховодов подойдут готовые трубы из жести или изготовленные самостоятельно квадратного сечения.

Вентиляторы нужно подбирать в зависимости от возможностей, желательно с запасом мощности. Чтобы они не работали на пределе. Если не хватает одного, можно использовать несколько.



После отделочных работ нужно установить вентиляционную систему. Для этого, нужно сделать на потолке короб (можно из жести) для приточного воздуха, в нем же будет фильтрующий материал.  Забор воздуха тоже должен организован через фильтр. И плюс ко всему, если он будет забираться с улицы, то его необходимо нагревать, чтобы температура в камере была рабочая. Для этого можно делать забор воздуха с отапливаемого помещения, чтобы отдельно не ставить горелку.

Отток делается в полу, если нет возможности сделать короб на весь пол, то делаются два воздуховода на расстоянии друг от друга равным колее большинства авто. Решетка под колеса варится из уголка. На конце воздуховодов ставятся заслонки. Сами воздуховоды на улице уходят на верх здания, создавая естественную тягу.

Для фильтрующих элементов применяется синтепон.

Свет в покрасочной камере

При постройке камеры, необходимо помнить о свете, его должно быть столько, чтобы было комфортно работать и было все видно. Для этих целей подойдут лампы дневного света ЛДС40 — ЛДС80. Их можно устанавливать без рефлекторов, так даже лучше для определения качества окраски и поверхности на предмет неровностей.

Расположение источников света должно быть как вдоль камеры так и поперёк, а так же на потолке. Нижний продольный источник света должен бать от пола на уровне 70см. , верхний 170 см.

Для дверей могут подойти ролставни, так как давление в камере избыточное, их гермитичности вполне хватает.

Воздушная магистраль в покрасочной камере

В камере нужно предусмотреть воздушную магистраль, её нужно сделать с двух сторон, чтобы было удобно подключать пистолет. Организовать её можно с помощью труб метапола, шаровых кранов и быстросъемных разъемов. Также необходимо в близости от подключения пистолета установить влагоотделитель.

В интернете есть видео таких покрасочных камер, вот одно из них. В этом видео подробно рассказывается о том как камера была построена.

Покрасочная камера своими руками

Если Вы решили заниматься ремонтом автомобилей, то естественно кроме ровных рук Вам необходимо еще и оборудование для СТО, как для вашей мастерской так и для Вашего гаража!

Можно пойти простым, но дорогостоящим путем – просмотреть что предлагают фирмы по продаже оборудование для СТО и просто потратить денег, приобрести все что необходимо для ремонта автомобилей, начиная от гаечного ключа, и заканчивая покрасочной сушильной камерой!

Есть и второй, но совсем не быстрый, и не простой путь!

Купить инструмент, который не изготовить самому, а остальное потихоньку сделать, построить, придумать!

В этой статье расскажу как была изготовлена мной покрасочная  камера своими руками

Начнем с того, что сушильная малярная камера образно говоря состоит из трех комплектующих:

  • само помещение
  • вентиляция в покрасочной камере
  • обогрев сушильной камеры.
  • освещение малярки

Что касается помещения, то это дело уже на выбор, то-есть решать какого размера делать помещение, чем обделовать стены и потолок – это уже Вам самим.

Но стоит принять во внимание некоторые вещи, такие как :

  • в покрасочной камере должны быть троншеи или второй пол – для отвода воздуха
  • стены должны быть удобна для мойки чистки, ну во всяком случае из материалов которые не пылят, тоесть не будут являться источником пыли.
  • если потолочные фильтра (о них ниже) не занимают весь потолок, то потолок должен иметь покатую форму, это для того что не образовывались завихрения воздуха в углу между стеной и потолком

Одним из простых решений изготовления покрасочная  камера своими руками – это ее постройка внутри другого помещения, то-есть – если Вам позволяет место расположить малярку внутри основной мастерской, то просто роем траншеи для отвода воздуха, стены изготавливаем из гипсокартона, естественно на металлический каркас и с минеральной ватой для термоизоляции.

юрий герладжи — Покрасочная камера своими руками

В полу как вариант можно вырыть две параллельные траншеи, а в месте вывода на улицу соединить их в одну общую.

Эти траншеи в последствии необходимо перекрыть любой металлической решеткой, либо сварить перекрытие из труб или угольников.

Для того, чтоб воздух выводился равномерно по всей длине малярки, траншею перекрываем любым материалом, к примеру вагонкой, с таким учетом – чтоб щель между полом и вагонкой сужалась в сторону отвода воздуха, если этого не сделать, то обмен воздухом будет происходить только в месте вывода воздуха на улицу

Пришло время рассмотреть воздухообмен в покрасочной камере.

Фирменные малярные камеры бывают двух видов, одномоторная камера, и двухмоторная.
Суть работы как одной так и другой заключается в том, что «улитка) нагнетает воздух в малярную камеру (воздух фильтруется потолочным фильтром), создается избыточное давление которое выдавливает воздух с краской через траншею в полу или через второй пол. В двухмоторной покрасочной камере один мотор подает воздух в малярку, а второй «отсасывает», с учетом того, что подается немного больше чем отбирается, таким образом обмен воздуха в сушильной камере становится активней но разряжения (ведет за собой подсос мусора из соседних помещений и щелей), не происходит.

Если обьяснить суть воздухообмена в покрасочной камере еще проще, то представим следующую картину:

Берем пластмассовую канистру, закрываем крышку и делаем два отверстия , одно напротив другого.
Закуриваем сигарету и напускаем дым в канистру, после чего дуем чистым воздухом в одно отверстие и наблюдаем как дым выходит из другого. А вот если возьмем второго человека который будет высасывать дым, а Вы дуть чистым воздухом, то получим более активный воздухообмен.

Двухмоторные покрасочные камеры не выгодны в изготовлении, так как Вам прдется изготавливать не простую конструкцию для того чтоб высасывающий электродвигатель создавал разряжение, но при этом тумал краски или лака не проходил через саму улитку, и не отлагался на ее лопастях, что ведет за собой дисбаланс улитки.

Давайте рассмотрим что собой представляет потолочная часть конструкции для подачи чистого воздуха в покрасочную камеру.

Вам необходимо приобрести такие детали как: улитка, воздуховоды, и изготовить своеобразную емкость куда будет поступать воздух и крепиться потолочные фильтра покраска автомобиля

Улитка – это своего рода устройство для нагнетания воздуха , воздуховоды – это трубы из оцинкованной жести большого диаметра, а вот емкость – это образноговоря как ванна изготовленная так же из жести, с входом для подачи воздуха, и кремплениями для потолочных фильтров.

Грубо говоря – улитка нагнетает воздух, который проходит по воздуховодам в емкость, где создается немного избыточное давление (так как фильтра имеют некое сопротивление), и ламинарно, по всей площади фильтров подается в покрасочную камеру.

Обогрев покрасочной камеры в процессе покраски автомобиля и его сушки.

С обогревом покрасочной камеры дела обстоят немного сложнее. Если рассмотреть что происходит в фирменной малярке – то там в подающий воздуховод встроен теплообменник, в котором горит пламя горелки что работает на соляре, тоесть теплообменник нагревается, в проходящий через трубки теплообменника воздух нагревается и подается в малярку горячим. К сожаленью, подогретый и загрязненный воздух выводится наружу и не может быть использован вторично в целях экономии затрат. Но в процессе сушки автомобиля, можно организовать циркуляцию воздухе немного по другому – тоесть брать подогретый воздух из малярки вторично подогревать его, таким образом поднятие температыры для сушки в покрасочной сушильной камере произойдет быстрее и с меньшими затратами.

Ну по обогреву – тут кто на что гаразд, можно встроить в подающий воздуховод электрические тэны, можно пристроить газовую горелку…. Тут я не советчик, данный вопрос можно просто обсудить на форуме и поинтересоваться кто чем греет или вообще не греет малярную камеру.

Оборудование для СТО…. Можно конечно и купить, можно сделать, — решать Вам, но и изготавливать и делать тоже Вам.

Надеюсь данная статья Вам поможет в понимании и постройке покрасочная  камера своими руками, если возникли вопросы – то можно их обсудить на нашем форуме… создавайте темы, задавайте вопросы.

С уважением юрии

Самостоятельная окрасочная камера для хобби — Vent Works

Создайте собственную окрасочную камеру

Если вы делаете это самостоятельно или просто хотите высококачественную окрасочную камеру, создание окрасочной камеры самостоятельно может оказаться для вас правильным путем. Все, что вам нужно, — это некоторые основные инструменты, общие материалы и хотя бы несколько часов. Недавно мы создали нашу собственную покрасочную камеру для хобби, и она нам очень понравилась, поэтому мы создали эту статью, чтобы показать вам, как мы это сделали.Выберите сорт древесины, который вы предпочитаете, следуйте инструкциям и начните строить окрасочную камеру.

Ниже мы подчеркнули некоторые преимущества созданной нами покрасочной камеры для хобби.

Характеристики покрасочной камеры Hobby

  • 265 куб.футов в минуту, 115 В, 1,9 А, 1500 об / мин.
  • Заземленный шнур питания длиной 7 футов.
  • Монтажная панель из оцинкованной стали 24 размера для воздуходувки.
  • Стойка для фильтров из оцинкованной стали, размер 24, для использования со стандартным сменным фильтром печи.12 дюймов x 24 дюйма x 1 дюйм
  • Круглый выпускной патрубок 4 дюйма для облегчения вентиляции (стандартное вентиляционное отверстие осушителя)
  • Фанера толщиной 1/2 дюйма для нижней, боковых, задней и передней панелей.
  • Оргстекло толщиной 1/4 дюйма для верхней панели.


Выбор воздуходувки для окрасочной камеры Hobby

Это воздуходувка, которую мы использовали:

Мы выбрали эту воздуходувку Dayton, потому что она тихая и мощная. Мы провели сравнительные испытания множества различных воздуходувок и вентиляторов, Dayton 6FHX9 был самым тихим, он лучше всех выдерживал статическое давление и получил лучшую общую производительность среди любых других нагнетателей аналогичной мощности (265 куб.Кроме того, мы получили положительные отзывы о воздуходувке от многих читателей, которые использовали его в своей кабине.


Мы знаем, что розничные цены Grainger могут быть довольно высокими, поэтому мы рекомендуем вам присмотреться к ним, если стоимость вызывает беспокойство. Если вы решите использовать другой вентилятор, а длина вытяжного канала превышает 8 футов, убедитесь, что он выдерживает статическое давление так же, как вентилятор Dayton.


Убедитесь, что важные характеристики похожи на изображение ниже.


Шнур вентилятора

Эти типы воздуходувок не имеют сетевого кабеля, поэтому вам придется приобрести заземленный шнур питания и подключить его самостоятельно. Этот процесс очень прост, буквально 3 провода; 1 положительный, 1 отрицательный и 1 заземляющий. Не волнуйтесь, вам не понадобится ни опыт, ни знания в области электричества для подключения воздуходувки.



Панель для крепления вентилятора

Мы использовали оцинкованную сталь 24-го калибра для монтажной панели вентилятора, чтобы можно было получить верхний или нижний выпуск, просто перевернув панель.Мы установили вентилятор снаружи, чтобы не повредить обмотки двигателя вредной краской и растворителями.


Подробнее о монтажной панели вентилятора

Адаптер вентилятора квадратный-круглый

Когда мы строили окрасочную камеру, мы создали собственный переходник от квадрата к круглому. Люди начали спрашивать нас, где взять адаптер, поэтому мы начали искать адаптер, который подойдет. После долгих исследований мы пришли к выводу, что в продаже не существует адаптеров, которые могли бы правильно переходить с квадратного фланца воздуходувки на выпускное отверстие круглого канала.Именно тогда мы поняли, что можем повысить ценность, если сделаем этот адаптер коммерчески доступным.

Этот продукт позволяет вентилировать Dayton Blower 6FHX9 с помощью стандартного круглого воздуховода диаметром 4 дюйма. Этот адаптер можно использовать с жестким, полужестким или гибким воздуховодом.

Примечание. Вы должны согнуть фланец заподлицо с корпусом воздуходувки, чтобы расположение болтов на адаптере было правильным.

Предупреждение. Он может не подходить для других воздуходувок, поскольку размеры фланцев и расположение болтов различаются.

Подробнее об адаптере для вентилятора с квадратной формы на круглую


Стойка фильтра

Когда мы создавали фильтровальную стойку для нашей окрасочной камеры, мы использовали оцинкованную сталь 24-го калибра, мы понимаем, что большинство людей не смогут использовать этот материал. Стойку фильтра можно сделать из дерева или из той же фанеры, из которой вы строите будку. См. Ниже, если вы хотите купить стальную фильтрующую стойку Vent Works.

Примечание:

Дешевые стандартные печные фильтры работают лучше всего, если вы используете дорогой фильтр для аллергенов. E.грамм. фильтрат печного фильтра будет ограничивать поток и вызывать недостаточную вентиляцию.

Подробнее о стойке для фильтров


Освещение

Мы решили не включать внутреннее освещение в саму будку, вместо этого мы использовали оргстекло в качестве верхней панели. Таким образом, свет будет легко попадать в кабину, и мы сможем быстро регулировать свет в зависимости от того, где мы находимся и что делаем.Мы рекомендуем оргстекло от 1/8 «до 1/4», но вы можете использовать любой полупрозрачный материал. В местных магазинах бытовой техники должно быть что-то пригодное для использования, но толщина, размер и материалы могут отличаться. Мы использовали настольную пилу, чтобы разрезать материал, но циркулярная пила подойдет. Обязательно установите глубину пильного диска так, чтобы он просто очищал материал, иначе материал мог расколоться, потрескаться или сколотиться.

Альтернативное дерево

Покрасочная камера, используемая в этой статье, была сконструирована с использованием стойки фильтра Vent Works и монтажной панели вентилятора, но при желании вы можете сделать эти части самостоятельно, используя дерево.Если вы используете дерево для панели крепления вентилятора, вам нужно будет создать панель, вырезать отверстие, просверлить пилотные отверстия в панели и в воздуходувке, получить подходящие крепежные детали и защитный уплотнитель.

Ниже представлены изображения кабины, построенной с использованием той же фанеры для кабины, рамы фильтра, монтажной панели вентилятора и верхней панели (вместо плексигласа).

Часто задаваемые вопросы

Взрывозащищена ли эта окрасочная камера?

Нет, чтобы классифицировать как взрывозащищенный, необходимо использовать пароизоляционный двигатель и переключатели. Взрывозащищенные компоненты очень дороги и делают эту будку непомерно высокой. Однако для того, чтобы произошел взрыв, концентрация легковоспламеняющихся паров должна быть на уровне нижнего предела взрываемости (НПВ) или превышать его. В большинстве случаев, если вентилятор работает до ввода пара, концентрация пара будет ниже нижнего предела взрываемости.

.

Потребуется ли обслуживание покрасочной камеры?

Да, необходимо периодически заменять фильтры и проверять воздуховоды на предмет засорения.Это обеспечит надлежащий воздушный поток, что снизит риск скопления пара.

Как далеко я могу проложить выхлопной канал?

Выхлопная труба увеличивает трение (сопротивление воздушному потоку), поэтому вам следует располагать кабину как можно ближе к выхлопной трубе. По возможности, Vent Works рекомендует использовать вытяжной канал длиной не более 15 футов.

Где я могу купить выхлопную трубу?

Созданная нами окрасочная камера для хобби имеет круглое выпускное отверстие диаметром 4 дюйма, которое можно вентилировать с помощью стандартного вентиляционного канала сушилки, который легко доступен в большинстве магазинов бытовой техники и товаров для дома.

.

Может ли отработанный воздух из окрасочной камеры повредить растительность возле выпускного отверстия?

Нет, если фильтр в кабине установлен и поддерживается надлежащим образом, излишки распыления и частицы будут удалены без ущерба для жизни растений.

Список вырезов и сборка

Простая будка своими руками

Если вы ищете будку своими руками, хотите что-то большее, чем простой вариант из картона, но не настолько сложный, как сборка выше, попробуйте эту.

Вот что вам понадобится для простого варианта, показанного на видео выше:

  • Гофрированные пластиковые листы 18 x 24 дюйма (недорогие и прочные)
  • Фланец для канала 6 дюймов
  • Поворотный инструмент, такой как Dremel 3000 — невероятно полезный и универсальный инструмент
  • Выпускной фильтр 20 x 20 ”
  • Часть алюминиевого вентиляционного канала осушителя

Следуйте этим инструкциям:

  • Возьмите гофрированный пластиковый лист и поместите на него фланец воздуховода слева.
  • Обведите карандашом круглую форму воздуховода на листе и нарисуйте 5-6 точек, окружающих круг.
  • С помощью вращающегося инструмента вырежьте центральную часть начерченного круга.
  • Просверлите отверстия под крепеж.
  • Используйте полоску изоленты, чтобы прижать заднюю часть к основанию, при этом подбирая размеры левой стены.
  • Убедитесь, что края прямоугольные.
  • Используйте клей для обуви и изоленту, чтобы закрепить все стены.
  • Установите фланец к стене с задней стороны коробки, вставив болты в просверленные отверстия.
  • Прикрепите остаток алюминиевого вентиляционного канала осушителя.
  • Отрежьте квадратный кусок листа, который будет удерживать фильтр на месте напротив задней части окрасочной камеры.
  • Установите выпускной фильтр в коробку и закрепите его на месте, вставив лист спереди.

Полученная будка будет не только жесткой, но и достаточно просторной для больших миниатюрных фигурок и моделей.

2.

Портативная покрасочная камера для аэрографа Master Airbrush® Hobby

Хорошо, теперь мы подошли к готовым вариантам, и это тот, который принадлежит мне лично.Распылительная камера для хобби Master Airbrush — отличный вариант для рассмотрения.

Проверить цену Amazon

Итак, вот мое, по общему признанию, необъективное мнение, но я стараюсь быть здесь объективным!

Он делает все, что вам нужно, но стоит дороже, чем простая будка своими руками. Это компромисс.

DIY экономит ваши деньги, и вы можете адаптировать его к вашим конкретным потребностям. Premade экономит ваше время и предоставляет вам все в аккуратной и профессиональной упаковке.

Размер: Отлично, если все, что вы делаете, уместится внутри. Если вы рисуете миниатюр или масштабные модели , этого достаточно.

Вы также можете сложить две стопки рядом, чтобы сделать ее еще больше.

Вот изображение моей установки и стенда, чтобы вы лучше понимали масштаб:

Вот моя окрасочная камера на моем столе и несколько миниатюр внутри моей аэрографической камеры.

Характеристики: Вы получаете вентилятор для отвода дыма, воздуховод, выходящий в окно, вращающийся поддон и освещение.

Минусы: Цена — при 129,96 $ это дорого. Также вентилятор не шепчет тихий. Он не громче обычного вентилятора, но о нем следует помнить.

Итог: У меня есть один, и я определенно куплю его снова. Это отличный инструмент.

3. HomeRight C

6 Камера для опрыскивания воздушного потока

Проверить цену Amazon

Это круто! Это выдвижная версия с большим количеством места и возможностью прикрепить стандартный вентилятор сзади для вентиляции.Если бы у меня была гаражная мастерская, я бы, наверное, выбрал этот вариант.

Ибо в доме тоже нормально, может, ступенька из картонной коробки. Проблема здесь в том, чтобы отводить дым. Вентилятор просто разнесет его.

Тем не менее, он выполняет свою работу по удержанию вашего спрея. При размерах 35 дюймов x 30 дюймов x 39 дюймов в высоту, это хороший размер и хорошая цена за 103,99 доллара.

Дополнительное оборудование для безопасного сеанса миниатюрной живописи

После того, как вы выбрали лучшую окрасочную камеру для аэрографа, вам следует подумать о приобретении пары дополнительных предметов, чтобы сделать процесс рисования миниатюрными изображениями приятным.

Малярный респиратор

Чтобы не вдыхать потенциально вредные пары, которые наполняют окрасочную камеру во время аэрографии, вам понадобится респиратор хорошего качества.

Даже если у вас есть вентилируемый вариант, я все равно возьму один из них. Я много пользуюсь своим.

Респиратор 3M Paint Project ФАНТАСТИЧЕСКИЙ. Я очень люблю эту вещь. Он действительно приятно пахнет, он действительно мягкий и удобный.

Я ношу его каждый раз, когда использую аэрограф, а также когда возился с моим новым Epax X1 Resin Printer ! Буйа!

Нет товаров.

Нет товаров.

Он оснащен картриджами с обратной стреловидностью, чтобы вам было легче видеть объекты, которые вы рисуете.

Он защищает вас от переносимых по воздуху загрязняющих веществ, а также от паров, удерживая частицы подальше от вашего носа, рта и легких.

В сочетании с некоторыми фильтрами может также помочь в борьбе с запахами.

Одноразовые резиновые перчатки

Резиновые перчатки — незаменимый элемент оборудования для сеанса аэрографии, если вы работаете со своими миниатюрами и моделями во время рисования.

Эти нитриловые перчатки от MedPride просто великолепны. Мне тоже нравится их носить.

Я в основном ношу их, когда играю с 3D-принтером, но они также отлично подходят для аэрографии. Они избавляют ваши руки от краски, и они дешевы, эффективны и фиолетового цвета!

Проверить цену Amazon

Эти перчатки поставляются с текстурированными пальцами, ладонями и кончиками пальцев, чтобы вам было легче держать миниатюрные фигурки и другие модели даже во влажных условиях.

Не содержат порошка и латекса. Следовательно, они совершенно безопасны для использования. Они подходят даже людям, страдающим аллергией на натуральный каучук.

Эти перчатки имеют толщину 5 мил вокруг ладони и пальцев и 9,5 дюймов в длину от кончика пальца до манжеты перчатки. Они бывают разных размеров на ваш выбор.

Завершение

Надеюсь, вы нашли этот пост, особенно раздел обзора, полезным.

В заключение я просто хочу подчеркнуть, что вы должны помнить о следующих трех качествах, когда ищете лучшие окрасочные камеры для аэрографа для миниатюрной живописи:

  • Хороший дизайн
  • Высокая эффективность
  • Доступность

Возьмите его у человека, который опробовал несколько окрасочных камер на разных этапах жизни «любителя».

Вы никогда не ошибетесь, если выберете продукт, обладающий вышеупомянутыми качествами!

И на тот случай, если у вас ограниченный бюджет, покрасочная камера DIY — ваш выбор! Мне бы очень хотелось увидеть, как все обернется, поэтому я буду следить за вашими комментариями!

Не забудьте посетить все мои другие статьи по аэрографии, чтобы получить дополнительную информацию, советы и продукты, которые я тестировал и использую регулярно! Щелкните здесь, чтобы получить полный доступ .

Последнее обновление 2021-02-13 в 20:46 / Партнерские ссылки / Изображения из Amazon Product Advertising API

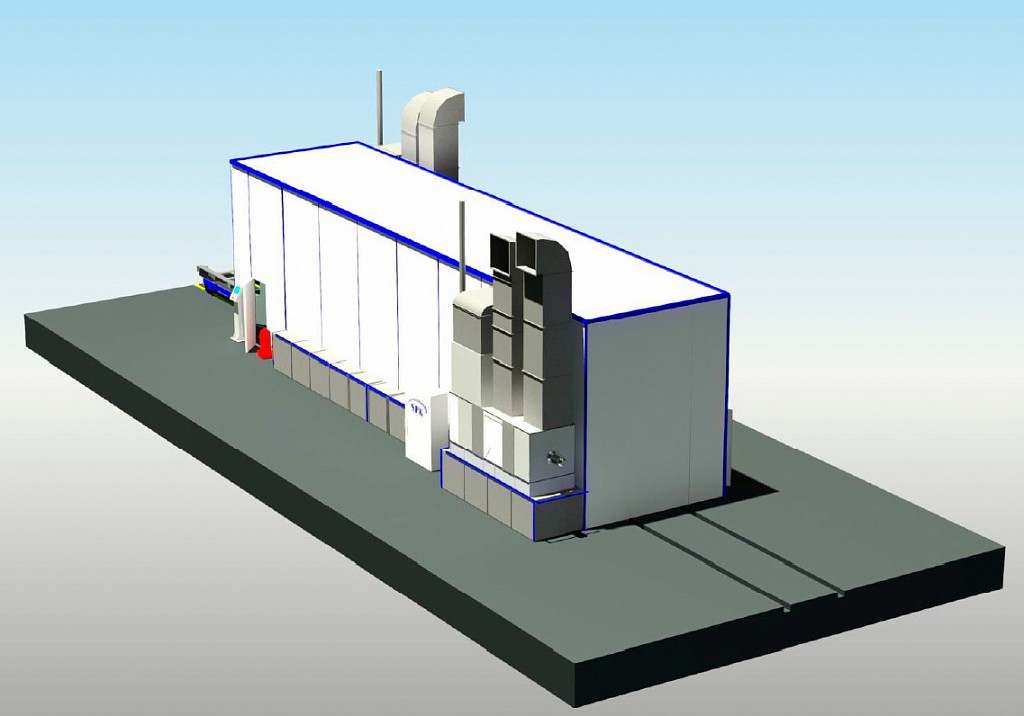

Создание собственной кабины для окраски распылением

Многие люди с благими намерениями, которые хотят сэкономить, смотрят в строительство собственной кабины для окраски распылением для гаража или магазина.Есть множество сайтов и онлайн-форумов, на которых даются инструкции по созданию собственное оборудование. За 200 долларов и с базовыми строительными навыками это не так. кажется слишком сложным, чтобы делать это самостоятельно. Однако вы должны учитывать, кто вы получаете инструкции о том, как реализовать этот проект. Как осведомлены ли они о правильном воздушном потоке, фильтрации и дизайне?

Обычный сценарий

Многие домашние мастера идут в местный крупный магазин за материалами, уберите место в их магазине или гараже и постройте будку.Они игнорируют проблемы адекватной фильтрации, вентиляции и выхода. Дверь может треснуть открыт для вентиляции, что создает высокую вероятность пожара или взрыв. Треснувшее окно также приводит к тому, что предметы покрываются избыточным распылением. внутри и вокруг устройства и за пределами магазина, что еще больше может привести к возгоранию. Это самодельное оборудование может привести к штрафам из-за того, что оно не соответствует коду. Как привлекательно и просто построить собственную покрасочную камеру можно Кажется, ничто не сравнится с уверенностью инвестировать в хорошо спроектированный кусок оборудование.

Работа с бюджетом

Еще один вариант, который многие рассматривают при ограниченном бюджете — покупка бывшее в употреблении оборудование, но оно также имеет свои недостатки. Когда покупая подержанное оборудование, вы не знаете об истории его обслуживания, которая важно, когда речь идет как о безопасности, так и о долговечности. Снос, доставка, а сборка агрегата также может потребовать огромных затрат времени и денег. Четное при ограниченном бюджете лучше всего инвестировать в новое оборудование. Даже самые простой, простой блок доставит вам меньше хлопот и сэкономит ваши деньги в длинный пробег.

Мы здесь, чтобы помочь

В Platinum Finishing Systems мы стремимся помочь вам найти идеальное оборудование для вашего магазина вписывается в ваш бюджет. Благодаря нашему превосходному обслуживанию и продукции у нас есть стать ведущим производителем в отрасли. Мы делаем ставку на лучшее возможно качественное оборудование, оснащенное по последнему слову техники рынок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
