Наконечник под опрессовку: КВТ кабельные наконечники и гильзы

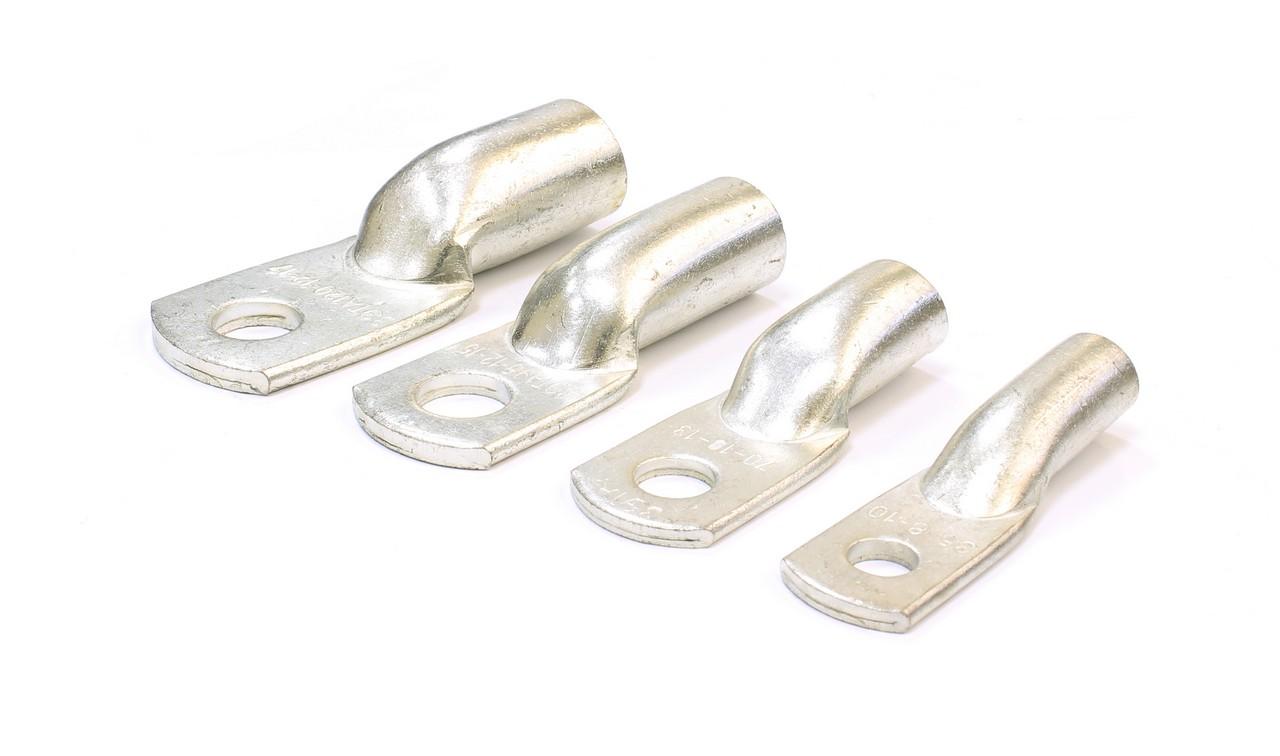

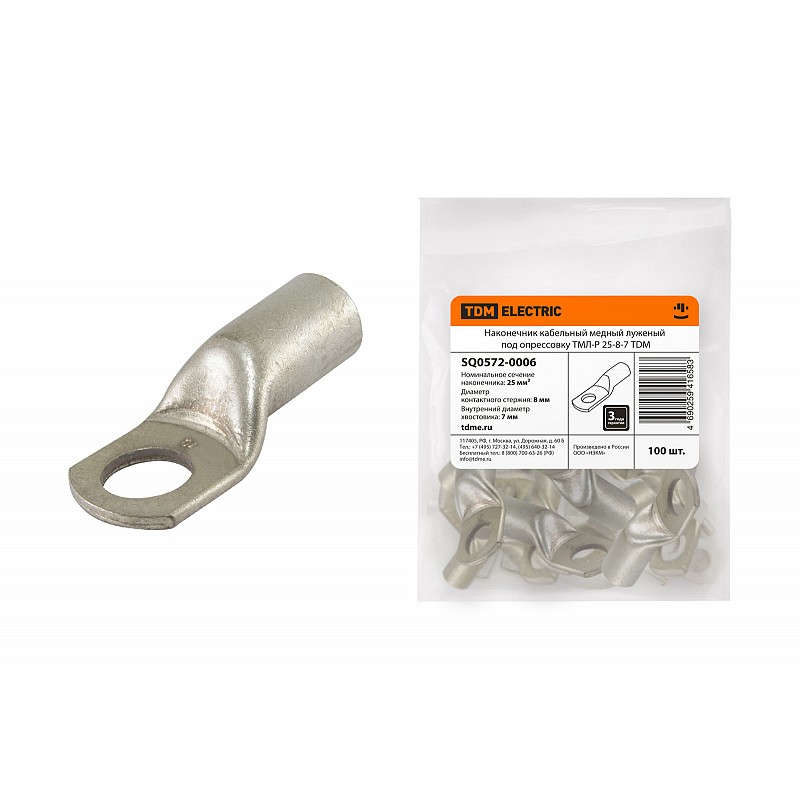

Наконечники луженые под опрессовку ТМЛ (ГОСТ 7386-80)

65666	ТМЛ 2.5–4–2.6 (КВТ)	35	2.5	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40823	ТМЛ 2.5–5–2.6 (КВТ)	35	2.5	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40824	ТМЛ 2.5–6–2.6 (КВТ)	35	2.5	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40826	ТМЛ 4–5–3 (КВТ)	35	4	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40827	ТМЛ 4–6–3 (КВТ)	35	4	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40829	ТМЛ 6–5–4 (КВТ)	35	6	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40830	ТМЛ 6–6–4 (КВТ)	35	6	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40831	ТМЛ 10–5–5 (КВТ)	35	10	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40832	ТМЛ 10–6–5 (КВТ)	35	10	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40834	ТМЛ 10–8–5 (КВТ)	35	10	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40835	ТМЛ 16–6–6 (КВТ)	35	16	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40877	ТМЛ 16–8–6 (КВТ)	35	16	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40878	ТМЛ 25–6–7 (КВТ)	35	25	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40879	ТМЛ 25–8–7 (КВТ)	35	25	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40881	ТМЛ 25–8–8 (КВТ)	35	25	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40882	ТМЛ 25–10–8 (КВТ)	35	25	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40883	ТМЛ 35–8–9 (КВТ)	35	35	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40886	ТМЛ 35–8–10 (КВТ)	35	35	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40884	ТМЛ 35–10–9 (КВТ)	35	35	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40885	ТМЛ 35–12–9 (КВТ)	35	35	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40887	ТМЛ 35–10–10 (КВТ)	35	35	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40888	ТМЛ 35–12–10 (КВТ)	35	35	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40889	ТМЛ 50–8–11 (КВТ)	35	50	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40890	ТМЛ 50–10–11 (КВТ)	35	50	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40891	ТМЛ 50–12–11 (КВТ)	35	50	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40895	ТМЛ 70–10–13 (КВТ)	35	70	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40896	ТМЛ 70–12–13 (КВТ)	35	70	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40897	ТМЛ 95–10–15 (КВТ)	35	95	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40898	ТМЛ 95–12–15 (КВТ)	35	95	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40899	ТМЛ 95–10–16 (КВТ)	35	95	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40900	ТМЛ 95–12–16 (КВТ)	35	95	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40901	ТМЛ 120–12–17 (КВТ)	35	120	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40902	ТМЛ 120–16–17 (КВТ)	35	120	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40903	ТМЛ 120–12–18 (КВТ)	35	120	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40904	ТМЛ 120–16–18 (КВТ)	35	120	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40905	ТМЛ 150–12–19 (КВТ)	35	150	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40906	ТМЛ 150–16–19 (КВТ)	35	150	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40907	ТМЛ 150–12–20 (КВТ)	35	150	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40908	ТМЛ 150–16–20 (КВТ)	35	150	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40909	ТМЛ 185–12–21 (КВТ)	35	185	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40910	ТМЛ 185–16–21 (КВТ)	35	185	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40912	ТМЛ 185–16–23 (КВТ)	35	185	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40911	ТМЛ 185–20–21 (КВТ)	35	185	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40913	ТМЛ 185–20–23 (КВТ)	35	185	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40914	ТМЛ 240–16–24 (КВТ)	35	240	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка
40915	ТМЛ 240–20–24 (КВТ)	35	240	2/ 3/ 5/ 6	медь	гальваническое лужение	опрессовка

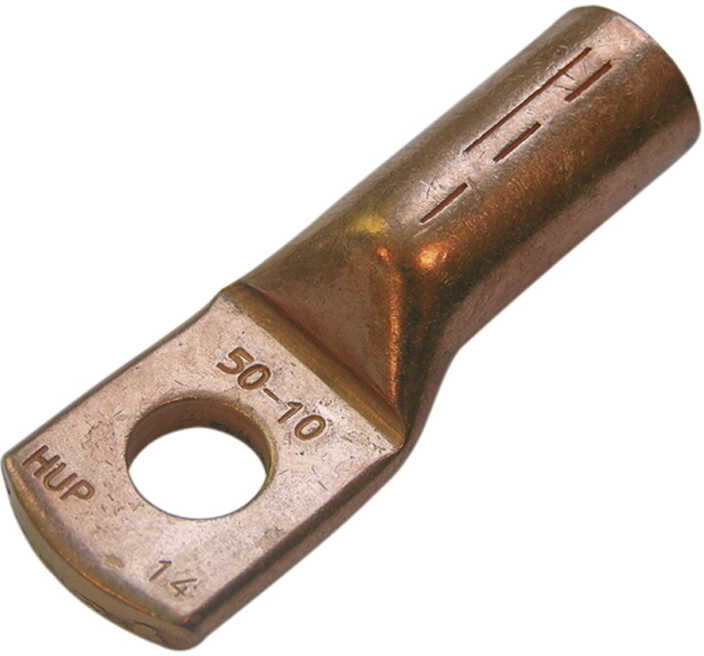

Наконечники кабельные медные под опрессовку (ТМ)

Наконечники кабельные медные ГОСТ 7386-80, которые закрепляются опрессовкой применяются для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 240 мм2 на напряжение до 35 кВ.   Кабельные наконечники изготавливаются из цельнотянутой медной трубы марки не ниже М2, ГОСТ 617-72.  Климатичеcкое исполнение медных наконечников — УХЛЗ.  Медные кабельные наконечники под опрессовку представлены в двух базовых модификациях:  Состав защитного покрытия, выполненного методом электролитической гальванообработки: олово-висмут (Sn-Bi).   Допустимая толщина покрытия согласно ГОСТ 23891-80 в диапазоне от 6 до 12 мкм.  Допустимое содержание висмута (Bi) 0,3-3,8%.  Легирование висмутовыми добавками значительно увеличивает стойкость и долговечность оловянного покрытия.  Наиболее часто встречающиеся на практике условные обозначения медных наконечников под опрессовку:  1) Буквенные обозначения: М; ТМ; Т; ТМЛ; Cu(o), где «Т» — обозначает «труба» — полуфабрикат из которого изготовлены наконечники. Альтернативой могут быть наконечники под опрессовку сделанные из прутка,медного листа, литые. «Л» — амбивалентное обозначение требующее уточнения: может быть «луженые» и менее вероятно «латунные» (что противоречит ГОСТ 7386-80). «М» — «медь»: материал из которого изготовлен наконечник. Cu(o) — Cu — Латинское обозначение для меди из таблицы Менделеева. Буква «о» в скобках обозначает, что наконечник под опрессовку. 2) Цифровые обозначения: 70-12-13; 12-13; 70-12; 70.    Наконечники под опрессовку медные луженые ТМЛ   Наконечники под опрессовку медные луженые DIN наименование Цена/руб   наименование Цена/руб Наконечник ТМЛ 2,5-5   3,39   Наконечник DIN 6-5    9,36 Наконечник ТМЛ 2,5-6 3,39   Наконечник DIN 6-5 9,36 Наконечник ТМЛ 4-5 3,89   Наконечник DIN 6-6        9,36 Наконечник ТМЛ 4-6      3,89   Наконечник DIN 10-5 17,3 Наконечник ТМЛ 6-5 4,64   Наконечник DIN 10-6 17,3 Наконечник ТМЛ 6-6 4,64   Наконечник DIN 16-6 26,18 Наконечник ТМЛ 10-5 8,91   Наконечник DIN 16-8 26,18 Наконечник ТМЛ 10-6 8,91   Наконечник DIN 25-6 29,99 Наконечник ТМЛ 10-8 8,91   Наконечник DIN 25-8 29,99 Наконечник ТМЛ 16-6 10,18   Наконечник DIN 35-8 46,4 Наконечник ТМЛ 16-8 10,18   Наконечник DIN 35-10 46,4 Наконечник ТМЛ 25-6 12,68   Наконечник DIN 50-8 68,51 Наконечник ТМЛ 25-8 12,68   Наконечник DIN 50-10 68,51 Наконечник ТМЛ 25-10 14,85   Наконечник DIN 70-10   91,08 Наконечник ТМЛ 35-8 21,18   Наконечник DIN 70-12 91,08 Наконечник ТМЛ 35-10 21,18   Наконечник DIN 95-10 123,99 Наконечник ТМЛ 35-12 21,18   Наконечник DIN 95-12 123,99 Наконечник ТМЛ 50-8 25,49   Наконечник DIN 120-12 159,78 Наконечник ТМЛ 50-10 25,49   Наконечник DIN 120-16 159,78 Наконечник ТМЛ 50-12 25,49   Наконечник DIN 150-12 212,24 Наконечник ТМЛ 70-10 29,66   Наконечник DIN 150-16 212,24 Наконечник ТМЛ 70-12 29,66   Наконечник DIN 185-16 254,44 Наконечник ТМЛ 95-10 48,01   Наконечник DIN 185-20 254,44 Наконечник ТМЛ 95-12 48,01   Наконечник DIN 240-16 362,36 Наконечник ТМЛ 120-12 70,31   Наконечник DIN 240-20 362,36 Наконечник ТМЛ 120-16 70,31       Наконечник ТМЛ 150-12 105,61       Наконечник ТМЛ 150-16 105,61       Наконечник ТМЛ 185-12 124,28       Наконечник ТМЛ 185-16 124,28       Наконечник ТМЛ 185-20 124,28       Наконечник ТМЛ 240-16 211,65       Наконечник ТМЛ 240-20 211,65                 Наконечники под опрессовку медные ТМ       Наконечники под опрессовку медные луженые ТМЛ(о) наименование Цена/руб   наименование Цена/руб Наконечник ТМ 10-5 7,35   Наконечник ТМЛ(о) 2,5-5 2,11 Наконечник ТМ 10-6 7,35   Наконечник ТМЛ(о) 4-5  2,5 Наконечник ТМ 16-6 8,78   Наконечник ТМЛ(о) 6-5 3,1 Наконечник ТМ 16-8 8,78   Наконечник ТМЛ(о) 10-6 3,4 Наконечник ТМ 25-6 10,98   Наконечник ТМЛ(о) 16-8 4,36 Наконечник ТМ 25-8 10,98   Наконечник ТМЛ(о) 35-8 8,86 Наконечник ТМ 35-8 18,3   Наконечник ТМЛ(о) 50-10 15,18 Наконечник ТМ 35-10 18,3   Наконечник ТМЛ(о) 70-10 26,09 Наконечник ТМ 50-8 22,01   Наконечник ТМЛ(о) 95-12 37,54 Наконечник ТМ 50-10 22,01   Наконечник ТМЛ(о) 120-12 52,44 Наконечник ТМ 70-10 25,65   Наконечник ТМЛ(о) 150-16 68,34 Наконечник ТМ 70-12 25,65   Наконечник ТМЛ(о) 185-16 93,93 Наконечник ТМ 95-10 44,26   Наконечник ТМЛ(о) 240-16 141,16 Наконечник ТМ 95-12 44,26       Наконечник ТМ 120-12 64,8   Наконечники под опрессовку медные луженые ТМЛ (2) Наконечник ТМ 120-16 64,8   наименование Цена/руб Наконечник ТМ 150-12 97,34   Наконечник ТМЛ(2) 35-8х2 52,96 Наконечник ТМ 150-16 97,34   Наконечник ТМЛ(2) 35-10х2 52,73 Наконечник ТМ 185-16 114,54   Наконечник ТМЛ(2) 50-8х2 63,6 Наконечник ТМ 185-20 114,54   Наконечник ТМЛ(2) 50-10х2 63,01 Наконечник ТМ 240-16 195,08   Наконечник ТМЛ(2) 70-10х2 75,23 Наконечник ТМ 240-20 195,08   Наконечник ТМЛ(2) 70-12х2 74,24           Наконечники под опрессовку медные луженые ТМЛ (45°)   Наконечники медные луженые под пайку ПМ наименование Цена/руб   наименование Цена/руб Наконечник ТМЛ(45°) 10-6 22,13   Наконечник ПМ 35-8 22,56 Наконечник ТМЛ(45°) 10-5 22,13   Наконечник ПМ 35-10 22,56 Наконечник ТМЛ(45°) 16-8 26,69   Наконечник ПМ 50-8 37,08 Наконечник ТМЛ(45°) 16-6 26,69   Наконечник ПМ 50-10 37,08 Наконечник ТМЛ(45°) 25-8 32,56   Наконечник ПМ 70-10 45,84 Наконечник ТМЛ(45°) 35-8 37,61   Наконечник ПМ 70-12 45,84 Наконечник ТМЛ(45°) 35-9 37,61   Наконечник ПМ 95-10 63,29 Наконечник ТМЛ(45°) 50-10 46,74   Наконечник ПМ 120-10 89,01 Наконечник ТМЛ(45°) 50-11 46,74   Наконечник ПМ 150-12 128,78 Наконечник ТМЛ(45°) 70-10 55,53   Наконечник ПМ 185-12 162,44 Наконечник ТМЛ(45°) 70-13 55,53                 Наконечники медные луженые под пайку ПМ   Наконечники медные луженые штифтовые НШП наименование Цена/руб   наименование Цена/руб Наконечник ПМ 1,5-4         1,98   Наконечник НШП 25-15 14,45 Наконечник ПМ 1,5-5 1,98   Наконечник НШП 35-20 25,34 Наконечник ПМ 2,5 2,93   Наконечник НШП 50-20 36,7 Наконечник ПМ 4 5,5   Наконечник НШП 70-25 52,69 Наконечник ПМ 6 7,44   Наконечник НШП 95-25 74,39 Наконечник ПМ 10 10,49       Наконечник ПМ 16 13,4       Наконечник ПМ 25 18,44                 Наконечники медные луженые штифтовые НШП   Наконечники под опрессовку медные луженые ТМЛ (90°) наименование Цена/руб   наименование Цена/руб Наконечник НШП 1,5 1,31   Наконечник ТМЛ(90°) 10-6 12,43 Наконечник НШП 2,5 1,98   Наконечник ТМЛ(90°) 16-8 14,93 Наконечник НШП 6-11 4,15   Наконечник ТМЛ(90°) 25-8 21,99 Наконечник НШП 10-12 7,69   Наконечник ТМЛ(90°) 35-10 30,91 Наконечник НШП 16-13 9,35   Наконечник ТМЛ(90°) 50-10 37,31       Наконечник ТМЛ(90°) 70-10 43,35           Наконечники медные штифтовые изолированные   Гильзы под опрессовку медные ГМ наименование Цена/руб   наименование Цена/руб Наконечник НШПИ 10-12 9,09   Гильза ГМ 10-5 6,00 Наконечник НШПИ 16-13 11,33   Гильза ГМ 16-6 6,89 Наконечник НШПИ 25-15 16,74   Гильза ГМ 25-8 11,7 Наконечник НШПИ 35-20 31,76   Гильза ГМ 35-9 17,94       Гильза ГМ 50-11 19,54       Гильза ГМ 70-13 23,31       Гильза ГМ 95-15 42,58 Гильзы под опрессовку медные луженые ГМЛ   Гильза ГМ 120-17 63,5 наименование Цена/руб   Гильза ГМ 150-19 84,24 Гильза ГМЛ 2,5 3,51   Гильза ГМ 185-21 105,36 Гильза ГМЛ 4-3            5,38   Гильза ГМ 240-24 154,63 Гильза ГМЛ 6-4           5,91       Гильза ГМЛ 10-5           7,00   Гильзы под опрессовку латунные винтовые ГЛВ Гильза ГМЛ 16-6          8,01   наименование Цена/руб Гильза ГМЛ 25-8          13,64   Гильза ГЛВ 16       23,16 Гильза ГМЛ 35-9          20,9   Гильза ГЛВ 25            30,34 Гильза ГМЛ 50-11          22,8   Гильза ГЛВ 35 33,45 Гильза ГМЛ 70-13         27,16   Гильза ГЛВ 50 45,56 Гильза ГМЛ 95-15          49,66   Гильза ГЛВ 70 61,55 Гильза ГМЛ 120-17         74,1   Гильза ГЛВ 95 84,38 Гильза ГМЛ 150-19        98,28   Гильза ГЛВ 120 99,56 Гильза ГМЛ 185-21        122,94   Гильза ГЛВ 150 125,11 Гильза ГМЛ 240-24         168,4   Гильза ГЛВ 185 143,78       Гильза ГЛВ 240 182,3           Гильзы под опрессовку медные луженые ГМЛ(о)   Гильзы под опрессовку алюминиевые ГА наименование Цена/руб   наименование Цена/руб Гильза ГМЛ(о) 1,5       2,9   Гильза ГА 10   3,69 Гильза ГМЛ(о) 2,5       3,16   Гильза ГА 16       4,08 Гильза ГМЛ(о) 4 4,84   Гильза ГА 25         5,44 Гильза ГМЛ(о) 6 5,33   Гильза ГА 35      7,41 Гильза ГМЛ(о) 10 6,3   Гильза ГА 50 9,5 Гильза ГМЛ(о) 16 7,21   Гильза ГА 70 11,16 Гильза ГМЛ(о) 25 12,28   Гильза ГА 95 14,3       Гильза ГА 120 20,26       Гильза ГА 150 20,88       Гильза ГА 185 22,33       Гильза ГА 240 28,08       Гильза ГА 300 51,55           Наконечники под опрессовку алюминиевые ТА   Гильзы под опрессовку алюмомедные ГАМ наименование Цена/руб   наименование Цена/руб Наконечник ТА 10-8 4,41   Гильза ГАМ 16/10        29,16 Наконечник ТА 16-8 4,59   Гильза ГАМ 25/16         37,35 Наконечник ТА 25-8 5,54   Гильза ГАМ 35/25          46,65 Наконечник ТА 35-10 6,58   Гильза ГАМ 50/35         72,48 Наконечник ТА 50-10 8,89   Гильза ГАМ 70/50         81,93 Наконечник ТА 70-10 10,64   Гильза ГАМ 95/70          109,83 Наконечник ТА 95-12 13,35   Гильза ГАМ 120-95         130,53 Наконечник ТА 120-12 18,38   Гильза ГАМ 150-120        155,39 Наконечник ТА 150-12 20,88   Гильза ГАМ 185-150        194,83 Наконечник ТА 185-16 23,9   Гильза ГАМ 240-185        295,35 Наконечник ТА 240-20 30,06       Наконечник ТА 300-20 58,9                 Наконечники под опрессовку алюмомедные ТАМ   Наконечники ШАМ наименование Цена/руб   наименование Цена/руб Наконечник ТАМ 10-8 15,75   Наконечник ШАМ 17/8. 5 10,00 Наконечник ТАМ 16-8 20,19   Наконечник ШАМ 20/11 23,13 Наконечник ТАМ 25-8 20,68   Наконечник ШАМ 25/13 37,5 Наконечник ТАМ 35-10 26,58   Наконечник ШАМ 30/17 50,00 Наконечник ТАМ 50-10 35,94       Наконечник ТАМ 70-12 45,29   Болтовые соединители СБ Наконечник ТАМ 95-12 55,13   наименование Цена/руб Наконечник ТАМ 120-12 75,8   Соединитель СБ 10/25 64,38 Наконечник ТАМ 150-12 89,58   Соединитель СБ 25/50          120,56 Наконечник ТАМ 185-16 106,4   Соединитель СБ 70/120         148,93 Наконечник ТАМ 240-16 130,93   Соединитель СБ 150/240         208,58 Наконечник ТАМ 300-20 236,25   Соединитель СБ 300/400 667,44       Соединитель СБ 500/630 785,38 Болтовые наконечники НБ       наименование Цена/руб   Болтовые соединители СБ Наконечник НБ 10/25 57,94   наименование Цена/руб Наконечник НБ 25/50  106,38   Соединитель СБ-35-70 253,18 Наконечник НБ 70/120  137,1   Соединитель СБ-35-150 354,58 Наконечник НБ 150/240  185,4       Наконечник НБ 300/400 556,2   Провод заземления ПЗ Наконечник НБ 500/630 1030,0   наименование Цена/руб       Провод заземления ПЗ 16-300  101,71 Болтовые наконечники НБ   Провод заземления ПЗ 25-150  108,75 наименование Цена/руб   Провод заземления ПЗ 25-200  120,98 Наконечник НБ-35-70 191,95   Провод заземления ПЗ 25-300 143,76 Наконечник НБ-35-150 259,56                 Провод заземления ПЗ       наименование Цена/руб       Провод заземления ПЗ 10-150  58,11       Провод заземления ПЗ 10-200  62,15       Провод заземления ПЗ 10-300  73,24       Провод заземления ПЗ 16-150  79,90       Провод заземления ПЗ 16-200 87,73        Рекомендуемое использование медных наконечников в зависимости от класса жил проводов и кабелей и рекомендуемый инструмент для опрессовки.      Основные технические параметры медных наконечников под опрессовку климатическое исполнение УХЛЗ согласно ГОСТ 7386-80.         Тип Диаметр контактного стержня, мм Размеры, мм Масса, г/шт., не более D d d1 B, не более L наконечник кабельный 2. 5-3-2.6 3 3,2 5 2,6 7 28±1,0 3,1 наконечник кабельный 2.5-4-2.6 4 4,3 5 2,6 8 28±1,0 3,1 наконечник кабельный 2.5-5-2.6 5 5,3 5 2,6 10 28±1,0 3,1 наконечник кабельный 2. 5-6-2.6 6 6,4 5 2,6 10 28±1,0 3,1 наконечник кабельный 4-4-3 4 4,3 5 3,0 8 32±1,0 3,6 наконечник кабельный 4-5-3 5 5,3 5 3,0 10 32±1,0 3,4 наконечник кабельный 4-6-3 6 6,4 5 3,0 12 32±1,0 3,2 наконечник кабельный 6-4-4 4 4,3 6 4,0 9 32±1,0 4,3 наконечник кабельный 6-5-4 5 5,3 6 4,0 10 32±1,0 3,9 наконечник кабельный 6-6-4 6 6,4 6 4,0 12 32±1,0 3,9 наконечник кабельный 10-5-5 5 5,3 8 5,0 11 40±1,0 10,0 наконечник кабельный 10-6-5 6 6,4 8 5,0 11 40±1,0 9,8 наконечник кабельный 10-8-5 8 8,4 8 5,0 16 40±1,0 9,2 наконечник кабельный 16-6-6 6 6,4 9 6,0 14 40±1,0 11,6 наконечник кабельный 16-8-6 8 8,4 9 6,0 16 40±1,0 10,4 наконечник кабельный 25-6-7 6 6,4 10 7,0 15 45±1,0 15,5 наконечник кабельный 25-8-7 8 8,4 10 7,0 16 45±1,0 13,8 наконечник кабельный 25-6-8 6 6,4 11 8,0 16 50±1,0 19,8 наконечник кабельный 25-8-8 8 8,4 11 8,0 16 50±1,0 17,9 наконечник кабельный 25-10-8 10 10,5 11 8,0 20 50±1,0 16,7 наконечник кабельный 35-8-9 8 8,4 12 9,0 18 60±1,0 25,0 наконечник кабельный 35-10-9 10 10,5 12 9,0 20 60±1,0 24,6 наконечник кабельный 35-12-9 12 13,0 12 9,0 22 60±1,5 24,1 наконечник кабельный 35-8-10 8 8,4 13 10,0 20 63±1,5 27,3 наконечник кабельный 35-10-10 10 10,5 13 10,0 20 63±1,5 25,8 наконечник кабельный 35-12-10 12 13,0 13 10,0 22 63±1,5 23,6 наконечник кабельный 50-8-11 8 8,4 14 11,0 20 63±1,5 31,4 наконечник кабельный 50-10-11 10 10,5 14 11,0 22 63±1,5 30,0 наконечник кабельный 50-12-11 12 13,0 14 11,0 24 63±1,5 27,4 наконечник кабельный 50-8-12 8 8,4 15 12,0 22 65±1,5 34,0 наконечник кабельный 50-10-12 10 10,5 15 12,0 22 65±1,5 32,3 наконечник кабельный 50-12-12 12 13,0 15 12,0 24 65±1,5 28,6 наконечник кабельный 70-10-13 10 10,5 16 13,0 24 65±1,5 37,4 наконечник кабельный 70-12-13 12 13,0 16 13,0 24 65±1,5 35,7 наконечник кабельный 95-10-15 10 10,5 19 15,0 28 75±1,5 66,8 наконечник кабельный 95-12-15 12 13,0 19 15,0 28 75±1,5 65,4 наконечник кабельный 95-10-16 10 10,5 20 16,0 30 75±1,5 70,7 наконечник кабельный 95-12-16 12 13,0 20 16,0 30 75±1,5 68,5 наконечник кабельный 120-12-17 12 13,0 22 17,0 34 81±2,0 104,5 наконечник кабельный 120-16-17 16 17,0 22 17,0 34 81±2,0 102,5 наконечник кабельный 120-12-18 12 13,0 24 18,0 35 85±2,0 142,4 наконечник кабельный 120-16-18 16 17,0 24 18,0 35 85±2,0 104,2 наконечник кабельный 150-12-19 12 13,0 25 19,0 36 90±2,0 155,5 наконечник кабельный 150-16-19 16 17,0 25 19,0 36 90±2,0 153,8 наконечник кабельный 150-12-20 12 13,0 26 20,0 38 90±2,0 168,0 наконечник кабельный 150-16-20 16 17,0 26 20,0 38 90±2,0 163,2 наконечник кабельный 185-12-21 12 13,0 27 21,0 40 95±2,0 190,5 наконечник кабельный 185-16-21 16 17,0 27 21,0 40 95±2,0 181,0 наконечник кабельный 185-20-21 20 21,0 27 21,0 40 95±2,0 170,0 наконечник кабельный 185-16-23 16 17,0 30 23,0 45 105±2,0 262,6 наконечник кабельный 185-20-23 20 21,0 30 23,0 45 105±2,0 255,4 наконечник кабельный 240-16-24 16 17,0 32 24,0 48 105±2,0 272,6 наконечник кабельный 240-20-24 20 21,0 32 24,0 48 105±2,0 257,0  ЦЕНА на наконечники кабельные ТМЛ Самые выгодные цены, ассортимент и качество. Доставка, отправка в любые регионы. (499) 290-30-16, (495) 973-16-54, 740-42-64, 973-65-17 E-mail для заказа продукции: [email protected]

Наконечник медный луженый Cu 16-8 (под опрессовку)

Активные_МСК+МО_Конечники

Активные_МСК+МО_Торг

Активные_ЦентральнаяРоссия_Торг

Акции (публичная подписка!)

ВК-94

Дилеры СВАРБИ

Запрос партнерам ESAB

Запрос сервисным центрам ESAB

Импорт_Горелки

Импорт_Инверторы

Импорт_КЗ и ЭД

Импорт_Краги

Импорт_Логисты

Импорт_Проволока_ER70S-6 запрос цен

Импорт_Руководства

Импорт_Сборник

Импорт_Сварочный рукав

Импорт_Сертификация масок

Импорт_Станки для гибки

Клиенты СВАРБИ-68

Клиенты СВАРБИ-Воронеж

Колл-центр_Регионы_Конечники

Корпоративная рассылка_Воронеж_21. 12.16

Корпоративная рассылка_Краснодар (2020-07-14)

Корпоративная рассылка_Краснодар-Соседи (2020-07-15)

Корпоративная рассылка_НН_2018-09-18

Корпоративная рассылка_СПб_01.02.17

Корпоративная рассылка_Тамбов_21.12.16

Корпоративная рассылка_Тула_12-04-2018

Корпоративная рассылка_Тула_19.05.16

МАССОВАЯ РАССЫЛКА — контакты из 1С (обновлено 28.05.2020)

Новости компании

Партнёры (все контакты ESAB)

Партнеры (Интернет Магазины)

Партнеры (разное)

Партнеры (снабжение)

Партнеры (услуги)

Покупатели БАРС

Рассылка в регионы (Воронеж, Табмов, Липецк)

Ремонт

Саратовская обл; Пензенская обл; Рязанская обл; Курская обл; Орловская обл

Сварка в теории /статьи-новинки-публикации/

Семинар

Семинар (Lincoln)

Сотрудники_IT

Сотрудники_Бухгалтерия

Сотрудники_Импорт

Сотрудники_Коммерческий отдел

Сотрудники_Остальные

Сотрудники_Отдел_кадров

Сотрудники_Реклама

Сотрудники_Ремонт

Сотрудники_Руководство

Сотрудники_Склад

Сотрудники_Снабжение

Сотрудники_Тендеры

Точки продаж СВАРБИ

Филиалы СВАРБИ

Наконечник силовой ТМЛ-10-6-6 медный луженый, под опрессовку, крепеж М6 (Ø 6мм), хвостовик неизолированный внут.

Ø 6мм, DIN (упк.100шт) 2D6L ДКС

Наименование изделия у производителя		ТМЛ-10-6-6
Тип наконечника		силовой
Материал и покрытие наконечника		медный луженый,
Размер крепежа (для вилочных, кольцевых, силовых наконечников)		крепеж М6
Диаметр крепежного отверстия (для вилочных, кольцевых, силовых наконечников)		(Ø 6мм),
Длина втулочной части (для втулочных наконечников)
Наличие и материал изоляции хвостовика		неизолированный
Цвет изоляции хвостовика
Особенность конструкции хвостовика
Внутренний диаметр хвостовика		внут. Ø 6мм,
Максимальное сечение присоединяемых жил		10мм²
Диапазон сечений присоединяемых жил
Размерность присоединяемых жил по стандарту AWG
Метод присоединения наконечника к жиле		под опрессовку,
Стандарт наконечника
Климатическое исполнение и категория размещения
Конструктивная особенность наконечника
Тип и размер минимальной упаковки		(упк. 100шт)
Примечание
Альтернативные названия
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com		FD10.117.13.1
Статус компонента у производителя		—

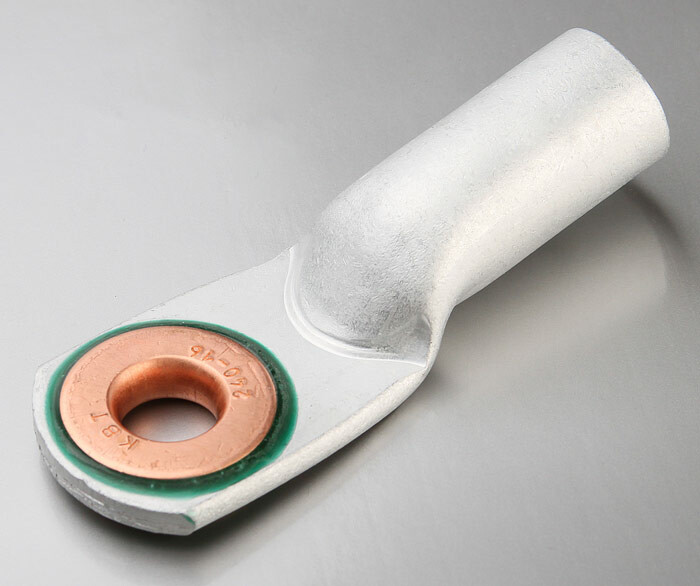

Наконечники медно-алюминиевые под опрессовку ТАМ

Сертификация ГОСТ 9581-80

Под заказ Гильзы медно-алюминиевые под опрессовку типа ГАМ

Описание

Наконечники медно-алюминиевые под опрессовку ТАМ

Наконечник ТАМ-16	упак. 200	шт.	26,76
Наконечник ТАМ-25	упак. 200	шт.	27,41
Наконечник ТАМ-35	упак. 100	шт.	35,24
Наконечник ТАМ-50	упак. 100	шт.	47,64
Наконечник ТАМ-70	упак. 50	шт.	60,03
Наконечник ТАМ-95	упак. 50	шт.	73,08
Наконечник ТАМ-120	упак. 25	шт.	100,49
Наконечник ТАМ-150	упак. 25	шт.	118,76
Наконечник ТАМ-185	упак. 25	шт.	141,06
Наконечник ТАМ-240	упак. 20	шт.	173,57

---

 Технические характеристики

Наконечники кабельные медно-алюминиевые, закрепляемые опрессовкой, предназначены для оконцевания проводов и кабелей с алюминиевыми жилами сечением от 2,5 до 240 мм² на напряжение до 35 кВ при присоединении к медным выводам электротехнических устройств. Хвостовая часть кабельных наконечников изготавливается из алюминиевой трубы марок не ниже АДОМ или АД1М, ГОСТ 18475-82. Зажимная часть наконечников изготавливается из меди марки М0 или М1 по ГОСТ 859, ГОСТ 495.
Согласно изменению п. 4 ГОСТ 9581-80 допустимо использование алюминиевых наконечников с нанесенным методом холодного газодинамического напыления медным покрытием взамен сварных медно-алюминиевых наконечников.

Схема наконечника типа ТАМ

Технические параметры

Тип	Номинальное сечение, мм 2	Диаметр контактного стрежня, мм	Размеры, мм					Масса, г (не более)
			d	d1	D	B (не более)	L
16-8-5,4	16	8	5,4	10	8,4	16,5	59 + 1,0	9,2
25-8-7	26	8	7,0	12	8,4	18,0	62 + 1,0	12,9
35-10-8	35	10	8,0	14	10,5	20,0	68 + 1,0	19,6
50-10-9	50	10	9,0	16	10,5	23,0	75 + 1,0	28,8
70-10-11	70	10	11,0	18	10,5	25,0	86 + 2,0	38,0
70-10-12	70	10	12,0	18	10,5	25,0	86 + 2,0	35,7
95-12-13	95	12	13,0	20	13,0	28,0	89 + 2,0	44,5
120-12-14	120	12	14,0	22	13,0	33,0	96 + 2,0	59,9
150-12-16	150	12	16,0	24	13,0	34,0	107 + 2,0	74,0
150-12-17	150	12	17,0	24	13,0	34,0	107 + 2,0	61,3
185-16-18	185	16	18,0	26	17,0	36,0	116 + 2,0	78,9
185-16-19	185	16	19,0	26	17,0	36,0	116 + 2,0	70,0
240-20-20	240	20	20,0	28	21,0	40,0	126 + 3,0	86,4
240-20-22	240	20	22,0	30	21,0	42,5	132 + 3,0	115,6

Структура условного обозначения наконечников : ТАМ — 25 — 8 — 7
Т – труба (если хвостовик изготовлен из трубы)
А – алюминий (материал, из которого изготовлена хвостовая часть наконечника)
М – медь (материал, из которого изготовлена зажимная часть наконечника)
25 – номинальное сечение наконечника
8 – диаметр контактного стержня (отверстия под болт)
7 – внутренний диаметр хвостовика (алюм. трубы, из которой изготовлен наконечник)

Наконечники кабельные медно-алюминиевые под опрессовку типа ТАМ не подлежат обязательной сертификации в соответствии с Постановлением Государственного Комитета РФ по стандартизации и метрологии от 30 июля 2002 г. № 64 «О Номенклатуре продукции и услуг (работ), подлежащих обязательной сертификации и Номенклатуре продукции, соответствие которой может быть подтверждено декларацией о соответствии» (с изменениями на 8 октября 2003 г. ).

Наконечники для провода под обжим, обжимные, под опрессовку

Для правильного и безопасного соединения проводов и кабелей специалисты рекомендуют использовать наконечники для проводов под обжим. Профессионально проведенная опрессовка наконечников обеспечит плотное прилегание жил провода, надежный контакт и безопасную работу электроприборов.

Наконечник для проводов под обжим

Наконечники представляют собой универсальную деталь, обеспечивающую контактное соединение между проводом или жилой кабеля и выводом электротехнического устройства. Их применение значительно облегчает процедуру соединения кабелей, а также улучшает качество работы электрической цепи.

На современном рынке их предлагается огромный ассортимент, из которого можно выбрать необходимый вариант для определенного типа элетромонтажных работ.

Используя алюминиевые, медные и комбинированные соединительные детали, можно проводить коммутацию источников электроэнергии и разных установок.

Чтобы можно было подобрать наконечник под определенное сечение провода, еще на производстве его маркируют. Если размеры будут выбраны правильно, то опрессовка соединения получится максимально надежной.

Маркировка и расшифровка

Промышленность выпускает большое количество всевозможных наконечников, которые различаются по конструкции и материалам.
Вариант цветной маркировки
Существует специальная маркировочная система, позволяющая различать материал и использовать его по назначению. Вот расшифровка некоторых обозначений:

• А – гильза выполнена из алюминия;
• Л – применяется латунь;
• М – в основе изделия медь;
• Т – элемент сделан из металла трубчатого сечения;
• У – соединитель выполнен в форме угла.

Встречается и обозначение в виде буквы О, которое указывает на наличие смотрового окошка, через которое можно убедиться, что кабели правильно располагаются во втулке внутри.

Если маркировка ТМЛ (О), то она обозначает луженую трубчатую медь с окошком для проверки. НШВИ – обозначает штыревой втулочный наконечник, а НКИ – кольцевой. При этом цифры обозначают площадь сечения или диаметры стержня. Чтобы облегчить поиск подходящих соединителей, например, НШВИ или КВТ, можно воспользоваться специальным каталогом или таблицами.

После буквенных обозначений в маркировке обычно идут цифровые, которые содержат информацию о:

1. номинальном сечении;
2. диаметре контактного стержня;
3. внутреннем диаметре хвостовика.

Например, изделие имеет маркировку ТМЛ (О). Это означает, что этот оконцеватель провода изготовлен из медной трубки и залужен. Его отличительной особенностью является наличие небольшого отверстия — смотрового окна, с помощью которого можно убедиться, правильно ли для опрессовки вставлен провод.

Такие контакты используются в основном на производстве, поэтому об их существовании известно не всем электрикам.

Наконечники НШВИ штыревые

НШВИ представляют собой штыревые втулочные наконечники для проводов под опрессовку. Они изготавливаются из электролитической меди, на тыльной стороне которой устанавливается изоляция. Материал проходит обработку методом гальванического лужения.

В быту и промышленных целях такие изделия используются для кабелей с сечением от 0,25 кв. мм. НШВИ имеет множество преимуществ и одно из них — это экономия времени при подсоединении к электротехническим устройствам.

Характеристики штыревых наконечников

Изделия бывают одинарными и двойными. При их использовании для установки кабеля требуется всего несколько секунд. Штыревой вариант не требует особых навыков при применении.

Существуют наконечники НШВИ с разным размером гильз. При этом применяется цветовая маркировка.

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

1. необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
2. тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается оконцевателем от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза.

Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что такие изделия бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у соединиетльных деталей одного сечения, но разных производителей. Поэтому не всегда одной и той же матрицей можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.

Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

• Очищенная от изоляции жила должна четко соответствовать диаметру хвостовой части наконечника.
• Люфт может быть, и он допустим, но он должен быть минимальным.
• Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия — медь, то возникают определенные сложности. Но и здесь есть несколько решений.

1. существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не всегда под рукой.
2. замерить диаметр жилы кабеля обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника, определить который можно с помощью того же штангенциркуля, либо по надписи на лопатке.

Третья группа цифр в маркировке ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы, который вы замерили, оказался равным 8,5 мм, то самым подходящим вариантом будет именно наконечник с маркировкой ТМ-35-8-9.

Диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых деталей, медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый оконцеватель с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.

Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Как обжать провода

Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Подготовка к обжиму: прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

1. очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
2. жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника.

Если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

• Правильно выбрать наконечник и по материалу и размерам.
• Грамотно зачистить жилу.
• Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
• Подобрать нужную матрицу.
• Соблюсти последовательность обжима.

Опрессовка многожильного провода

Следующий этап – подготовка провода. Изоляцию очищают ровно на тот участок провода, который будет скрыт оконцевателем. Зажим в наконечники части изоляции, как и выход неизолированных проводов, в большинстве своем не допустим, конечно, если только этого не требует технология.

Дальше проводник помещается в наконечник для проводов под опрессовку, а все это совместно – в обжимной инструмент на соответствующую диаметру наконечника площадку. Сдавливанием клещей до необходимых параметров, упоров, осуществляется непосредственная опрессовка.

В качестве обжимного инструмента предпочтительней использовать «обжимку» (клещи) с храповым механизмом. Это позволяет значительно меньшими усилиями добиться более качественных результатов работы.

Заключительная стадия работы — это контроль качества.

Первое — провод после обжимки должен надежно держаться. Второй этап такого контроля — проверка электротехнического качества соединения, но, увы, она не всегда доступна простому обывателю в силу отсутствия необходимого оборудования.

Так что максимум, что вы сможете сделать, — это протестировать участок провода с наконечниками, «прозвонив» его. Тем самым удостоверитесь, что вместо жил не была обжата изоляция – контакт отсутствует.

Одинарного наконечника

Чтобы сделать качественный обжим, рекомендуется следовать следующим рекомендациям:

1. Чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента.
2. Опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима.
3. если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений.
4. Можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром.
5. В завершение нужно проверить прочность контакта, немного натягивая элементы.

Выполняя опрессовку впервые, стоит потренироваться на ненужном куске провода. Лучше испортить один наконечник, чем весь провод.

Двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

• внутрь манжеты устанавливаются сразу два провода;
• выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Инструмент для обжима наконечников проводов

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

1. пресс-клещи для опрессовки модификаций ПК2 и ПК2М. Применяются для оконцевания жил с сечением до 10 кв. мм;
2. инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
3. гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
4. в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
5. гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Когда выбор наконечников сделан, переходят к подбору необходимого обжимного инструмента. Одним из видов профессиональных инструментов являются ручные пресс-клещи, или кримперы. Они предназначены для работ по обжимке кабелей и проводов.

Виды пресс-клещей:
1. Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.
2. Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.
3. Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Как выбрать пресс-клещи:
• Диапазон опрессовки. Эта характеристика показывает максимальные и минимальные сечения кабелей, которые ручные пресс-клещи способны опрессовать. Если предстоит работать с кабелями небольших сечений, то стоит выбрать пресс-клещи с диапазоном от 0,5 до 6 мм2, а для толстых кабелей нужно приобретать инструмент с диапазоном 10 — 25 мм2.
• Изоляция ручек. Обычно ручки пресс-клещей изготавливаются из пластика, но у некоторых моделей кримперов есть специальные прорезиненные вставки. Резина не проводит электрический ток, поэтому если кабель, с которым работают ручными пресс-клещами, окажется под напряжением, человеку не будет грозить опасность поражения током.

Наконечник ТА алюминиевый под опрессовку Ø- 35-(8)10-8 mm2

Выберите категорию:

Все Автоматика » Автоматические выключатели » Дифференциальные автоматы » Контакторы » Устройства защитного отключения (УЗО) Кабельная продукция » Кабель Электроустановочные изделия » Силовые разьемы » Вилки штепсельные » Розетки и выключатели »» Встраиваемые »»» Etika™ »»» AtlasDesign »»» Valena™ »»» UnicaStudio »» Накладные »»» Blanca »»» Quteo Светильники » Потолочные встраиваемые светильники » Светодиодные встраиваемые светильники » Настенно-потолочные светильники » Линейные светильники » Светодиодные панели » Светодиодная лента, модули, профиль и трансформаторы »» Светодиодная лента »» Соеденители для светодиодной ленты »»» Соеденители для светодиодной ленты 12V »»» Соеденители для светодиодной ленты 220V »» Модули светодиодные »» Профиль для светодиодной ленты »» Трансформаторы для светодиодной ленты »» Контроллеры RGB для светодиодной ленты » Прожекторы » Светильники садово-парковые » Лампы светодиодные »» Лампы светодиодные — цоколь Е27, Е14 »» Лампы светодиодные линейные T8 цоколь G13 »» Лампы светодиодные цоколь GX53 »» Лампы светодиодные цоколь GU5. 3 Измерительные приборы » Электросчётчики Электрический теплый пол » Нагревательный мат » нагревательная плёнка » Терморегуляторы Щитовая продукция » Щитки накладного монтажа » Щитки внутреннего монтажа » Комплектующие »» Шины (N) нулевые »» Сальники »» Шины соединительные тип PIN (штырь) »» DIN-рейки » Корпуса для электрощитов из металла »» Щиты учета-распределительные »» Щиты распределительные »» Щиты с монтажной панелью »» Щиты вводно-учётные Инструменты » Инструмент ручной Расходные материалы » Изолента » Хомуты » Буры для перфоратора » Круги для УШМ Электромонтажные материалы » Коробки монтажные, распределительные »» Коробки распределительные »» Подрозетники »» Коробки электромонтажные » Устройства коммутации »» клеммы WAGO »» Зажимы винтовые »» Зажимы наборные и заглушки ЗНИ »» Сжимы ответвительные для кабеля »» Скрутки изоляционные СИЗ » Наконечники и гильзы кабельные »» Гильзы кабельные »» Наконечники изолированные »» Наконечники кабельные » Труба гофрированная »» Держатель-клипса » Кабель-канал »» Аксессуары для кабель-канала »»» Внешний угол »»» Внутренний угол »»» Заглушка »»» Поворот 90 гр. »»» Соединитель на стык »»» Т-образный угол Батарейки, аккумуляторы, зарядные устройства » Аккумуляторы » Батарейки »» Батарейка LR03;AAA (мизинец) »» Батарейка LR06;AA (палец) »» Батарейки (таблетки) »»» Батарейка G-X »»» Батарейка CR 10xx/12xx/16xx/20xx »» Батарейки 4.5-12 вольт » Зарядные устройства АКЦИОННЫЙ ТОВАР

советов, как сразу уберечь вас от ошибок при обжиме — Wirefyshop

𝟭. 𝗙𝗶𝗿𝘀𝘁 𝗠𝗮𝗸𝗲 𝘁𝗵𝗲 𝗖𝘂𝘁. Начните с выбора пары приличных кусачков. Здесь лучше всего подойдут ножницы для кабеля, и хороший разрез — это тот, который хорошо зачищает, а затем вставляется в клемму без «лишних» проводов. Правильный инструмент для правильной работы всегда стоит затрат.

𝟮. 𝗦𝘁𝗿𝗶𝗽𝗽𝗶𝗻𝗴 𝘁𝗵𝗲 𝗪𝗶𝗿𝗲. Перед зачисткой провода всегда обращайте внимание на маркировку AWG и SAE на штампах для снятия изоляции. Независимо от того, какой инструмент для зачистки вы используете, всегда внимательно осматривайте провод после полосы на предмет повреждений.Если провод будет пропускать какой-либо сильный ток, чистая полоса со всеми неповрежденными жилами абсолютно необходима.

𝟯. 𝗧𝗵𝗲 𝗖𝗿𝗶𝗺𝗽𝗶𝗻𝗴 𝗧𝗼𝗼𝗹. Сначала вставьте зачищенный провод для проверки на сухую. Затем выберите нужный инструмент. Ищите «универсальный» одинарный, а не двойной обжимной инструмент, который подходит для большинства типичных обжимов с калибром проводов от 22 до 10 AWG, стандартной изоляцией и толщиной корпуса. Он должен быть разработан специально для использования с термоусадочными соединителями. Это не обязательно должен быть инструмент профессионального уровня, но, по крайней мере, среднего уровня.Это намного лучше, чем использовать неправильный инструмент для этих клемм, который легко повредит термоусадку.

𝟰. 𝗠𝗮𝗸𝗶𝗻𝗴 𝘁𝗵𝗲 𝗖𝗿𝗶𝗺𝗽. Чтобы сделать обжим, вставьте соединитель, центрируя губки по стволу, а затем слегка затяните, пока не услышите первый щелчок храповика. Клемма будет удерживаться на месте, так что теперь вы можете вставить провод. Когда вы правильно разместите провод, продолжайте сжимать, пока храповой механизм на обжиме не освободится. С помощью обжимного инструмента с храповым механизмом результаты может легко повторить даже человек с небольшой подготовкой.

𝟱. 𝗔𝗽𝗽𝗹𝘆𝗶𝗻𝗴 𝗛𝗲𝗮𝘁. После обжима пора расплавить термоусадочную пленку с клеевым покрытием. Используйте тепловую пушку, но не на самом высоком уровне. Термоусадочная пленка с клеевым покрытием также может плавиться, поэтому более медленное плавление обеспечивает лучшую адгезию.

При рассмотрении окончательного результата убедитесь, что вы видите однородность цвета и прозрачность. Мы надеемся, что, следуя этим простым шагам, вы по-новому взглянете на обжимку и избежите некоторых распространенных ошибок в будущем. Продолжайте практиковаться, пока ваши связи не станут чистыми.

Получите качественные термоусадочные соединители Wirefy уже сегодня!

Как закрыть обжимной борт

Закрытие обжимного буртика

Обжимные бусины чаще всего используются при нанизывании украшенного бисером изделия (например, браслета или ожерелья), на которое нанизывается проволока для бисера. Обжимные бусины завершают украшение из бисера и помогают создать петлю для застежки. Их можно использовать вместо кончика бусинки или в дополнение к одному, чтобы узел оставался внутри кончика бусинки.

Обжимные бусины бывают двух видов: трубчатые и круглые. Обжимные бусины трубчатой ​​формы чаще всего доступны из стерлингового серебра или золота, тогда как круглые обычно изготавливаются из недрагоценных металлов. Хотя это все дело вкуса и предпочтений, работать с обжимными бусинами в форме трубки намного проще. Итак, если вы новичок в обжиме, мы рекомендуем начать с трубок, и именно эти типы обжимных валиков (2×2 мм) используются в этом руководстве.

О клещах для опрессовки

Westend61 / Getty Images

Во-первых, давайте внимательно рассмотрим клещи для опрессовки.Это инструмент, разработанный специально для фиксации обжимных бусинок. В то время как некоторые производители ювелирных изделий просто используют пару плоскогубцев с цепным или плоским носом и сглаживают буртик, чтобы закрыть его, мы предпочитаем использовать клещи для обжима, чтобы закрепить обжимной борт, потому что я думаю, это придает ему более отполированный вид.

Чтобы понять, как пользоваться клещами для опрессовки, нужно понимать, как они работают. Посмотрите на носик плоскогубцев и обратите внимание на то, что внутри него есть бороздки.

Плоскогубцы закрытые для опрессовки

Рут Дженкинсон / Getty Images

Теперь посмотрим на нос в закрытом состоянии.Сожмите ручки. Обратите внимание, как выстраиваются канавки. Канавки создают два отверстия в носу. Первый имеет овальную форму, а второй — овал с углублением на одной стороне.

Добавить обжимной борт к проволоке для бисера

Westend61 / Getty Images

Теперь вы готовы прикрепить и закрыть бусинку на проволоке для бисероплетения.

1. Возьмите обжимную бусину и наденьте ее на конец проволоки.

2. Затем возьмите конец проволоки и пропустите его обратно через обжимную бусину, оставив небольшое количество дополнительной проволоки в качестве сказки.

Заверните обжимной борт

Westend61 / Getty Images

Поместите обжимную бусину и проденьте нить во второй овал плоскогубцев (тот, который имеет углубление) и закройте плоскогубцы вокруг бусины. Вы увидите, как он скручивается.

Круглый обжимной валик

Mint Images / Билл Майлз / Getty Images

Затем поверните обжимной валик на бок, поместите его в первый овал и снова сожмите плоскогубцы вокруг обжимного валика, чтобы вы сжали скрученный валик до округлой формы.

Финишный фиксирующий обжимной борт

Westend61 / Getty Images

Как только ваш обжимной борт закрепится, обрежьте лишнюю проволоку. Вы можете либо оставить немного проволоки для бисероплетения и надеть на нее нанизанные бусины, либо обрезать ее до кромки. Просто убедитесь, что вы аккуратно отрезаете его, используя пару острых кусачков для проволоки или кусачки для бисера. Теперь у вас есть хорошая петля, которую можно использовать, чтобы удерживать застежку.

Наконечники для обжима бусинок

Жасмин Авад / EyeEm / Getty Images

Наконец, вот несколько советов, которые следует учитывать:

• Чтобы конец бисерной проволоки не поцарапал владельца, убедитесь, что ваша последняя бусинка или две на ожерелье достаточно велики, чтобы можно было пропустить небольшое количество дополнительной проволоки для бисера.Я обнаружил, что для этого очень хорошо подходят бусины размером 4 мм.
• Чтобы петля вашей проволоки для бисероплетения оставалась достаточно большой, попробуйте вставить одну сторону плоскогубцев в петлю, пока вы натягиваете проволоку.
• Используйте обжимные бусины из стерлинговых трубок вместо круглых бусин из недрагоценных металлов. С ними намного проще работать, особенно новичкам.
• Не ожидайте совершенства с первой, второй или даже третьей попытки. Как и в случае с любой другой ювелирной техникой, это требует практики, чтобы усовершенствовать вашу технику.
• Купите хорошие клещи для опрессовки и не пытайтесь имитировать опрессовку с помощью обычных плоскогубцев. Это не то же самое. Большинство поставщиков ювелирных изделий и бисера продают клещи для обжима и бусины для обжима.
• Убедитесь, что вы используете правильный обжимной валик с помощью плоскогубцев подходящего размера.

Ортодонтические клещи для опрессовки | Dentalcompare.com

Ортодонтические клещи для обжима имеют множество применений, включая установку ограничителей и трубок на дугу, обжимные ленты и края десен коронок для обеспечения плотной посадки, а также установку и обжимание крючков.Эти обжимные клещи могут быть угловыми или прямыми и должны иметь тонкий наконечник для лучшего доступа к полости рта. Ортодонтические клещи для обжима имеют особую форму, чтобы избежать повреждения или разрезания крючков, лент или трубок во время обжима. Они должны быть изготовлены из хирургической нержавеющей стали, чтобы обеспечить прочность, долговечность и коррозионную стойкость, и быть полностью автоклавируемыми.

Сортировать по — Выбрать — Название предмета название компании

Выберите до 5 продуктов из списка ниже, чтобы сравнить или запросить дополнительную информацию.

• Состав: нержавеющая сталь
• Стерилизация: автоклавируемая / химическая обработка
• Коррозионная стойкость: да

Нет в наличии

• Состав: нержавеющая сталь
• Стерилизация: автоклавируемая / химическая обработка
• Коррозионная стойкость: да

Нет в наличии

• Состав: нержавеющая сталь
• Стерилизация: автоклавируемая / химическая обработка
• Коррозионная стойкость: да

Нет в наличии

• Состав: нержавеющая сталь
• Стерилизация: автоклавируемая
  Chemiclavable
• Коррозионная стойкость: да

Нет в наличии

• Состав: нержавеющая сталь
• Стерилизация: автоклавируемая
• Коррозионная стойкость: да

Нет в наличии

• Состав: нержавеющая сталь
• Стерилизация: автоклавируемая / химическая обработка / сухой жар / ультразвуковая очистка / холодная стерилизация
• Коррозионная стойкость: есть

Нет в наличии

• Состав: нержавеющая сталь
• Стерилизация: автоклавируемая / химическая обработка / сухой жар / ультразвуковая очистка / холодная стерилизация
• Коррозионная стойкость: да

Нет в наличии

• Состав: немецкая нержавеющая сталь
• Стерилизация: автоклавируемая / химическая обработка
• Коррозионная стойкость: да

Нет в наличии

• Состав: немецкая сталь
• Стерилизация: автоклавируемая / химическая обработка
• Коррозионная стойкость: да

Нет в наличии

• Состав: немецкая сталь
• Стерилизация: автоклавируемая / химическая обработка
• Коррозионная стойкость: да

Нет в наличии

• Состав: нержавеющая сталь
• Стерилизация: автоклавируемая
• Коррозионная стойкость: да

Нет в наличии

• Состав: нержавеющая сталь
• Стерилизация: автоклавируемая
• Коррозионная стойкость: да

Нет в наличии

Выберите до 5 продуктов из приведенных выше, чтобы сравнить или запросить дополнительную информацию.

Теги:

Пожалуйста, войдите или зарегистрируйтесь, чтобы создавать теги

TRIcrimp, лучший обжимной инструмент Powerpole для контактов на 15, 30 и 45 ампер

Обжимной инструмент TRIcrimp® разработан и изготовлен исключительно компанией Powerwerx для обеспечения положительного обжима контактов 15, 30 и 45 ампер производства Anderson Power Products® . Обжимной инструмент TRIcrimp® не одобрен Anderson Power Products®.Только официальные инструменты, рекомендованные APP, могут быть приемлемы для утверждений агентств по безопасности, таких как UL, CSA и TUV. Официальные инструменты, такие как серия 1309, доступны для покупки по более высокой цене.

Функции TRIcrimp

• Обжимает контакты Powerpole® всех трех размеров; 15, 30 и 45 ампер
• Встроенный контактный позиционер, удерживающий контакт во время обжима
• Храповой механизм обеспечивает правильное обжимание каждый раз
• Намного быстрее и лучше, чем пайка
• Обеспечивает максимальную прочность и минимально возможное сопротивление соединений
• Размеры: 7. 75 «X 3» X 1,5 «
• Вес: 20 унций
• Высокая удерживающая сила контакта

Контакты и положение губок

Три контакта имеют разные номинальные токи:

• 15 А (артикул: 1332) предназначен для приема провода калибра 16, 18 и 20.
• 30 А (артикул: 1331) предназначен для приема провода калибра 12, 14.
• 45 А (артикул: 261G2) предназначен для приема провода калибра 10.

Размер контакта соответствует отметке на матрице.Контакт 15 А переходит в положение 15 А, контакт 30 А — в положение 30, а 45 А — в положение 45.

Инструкции по сборке 15 и 30 ампер

Для обжима контактов на 15 и 30 ампер рекомендуется вставить провод в контакт перед тем, как вставить их в инструмент. Затем, плоской стороной контакта вниз, вставьте контактный наконечник в соответствующий паз для обжима.

Сжимайте рукоятку храповика до тех пор, пока храповой механизм не освободится.Не пережимайте, сжимая ручки вместе, пока они не соприкоснутся, иначе можно сломать матрицу.

Инструкции по сборке 45 А

Для обжатия контакта на 45 А рекомендуется, чтобы вы поместили конец контакта на 45 А в гнездо для 45 А до того, как будет вставлен провод. Убедитесь, что контакт установлен правильно, U (открытый контакт) направлен вверх. Если контакт лежит боком, возможно, вы не получите надлежащего обжима. Затем вставьте провод во вставленный контакт.

Сжимайте рукоятку храповика до тех пор, пока храповой механизм не освободится. Не пережимайте, сжимая ручки вместе, пока они не соприкоснутся, иначе можно сломать матрицу.

Гарантия:

Политика поддержки Powerwerx проста: мы хотим, чтобы вы были счастливы! Если у вас возникла проблема, свяжитесь с нами, и мы сделаем все возможное, чтобы вы начали работать как можно скорее.

На TRIcrimp® предоставляется ограниченная гарантия сроком один год. Мы отремонтируем или заменим ваш TRIcrimp®, если у вас возникнут проблемы в течение одного года после покупки. Мы оставляем за собой право взимать разумную плату за ремонт устройств с повреждениями, нанесенными пользователем. Вы несете ответственность за отправку неисправного устройства обратно в Powerwerx. Мы оплатим вам замену доставки. Мы оставляем за собой право обновить ваше оборудование до эквивалентной или лучшей модели.

TRIcrimp® является зарегистрированным товарным знаком Powerwerx. Powerpole® и SB® являются зарегистрированными товарными знаками Anderson Power Products, Inc.

Crimping Tool

Название инструмента	КОВАНЫЙ ОБЖИМ, 10 ДЮЙМОВ
Ссылочный номер модели	1885429
Описание	FC10
Размеры продукта	Длина: 9. 875 дюймов, ширина: 2,25 дюйма, высота: 0,75 дюйма, вес: 1,05 фунта
Размеры упаковки	Длина: 11,5 дюйма, ширина: 1,125 дюйма, высота: 3,88 дюйма, вес: 1,05 фунта

ОГРАНИЧЕННАЯ ГАРАНТИЯ hilmor

В hilmor мы уделяем первоочередное внимание продуманному дизайну продукции и качеству производства.

Мы получаем суровые условия, в которых вы работаете, и разработали продукты, способные противостоять этим вызовам. К сожалению, эта гарантия не распространяется на продукт, который был поврежден в результате неправильного обслуживания, несчастного случая или другого неправильного использования или который не работает из-за нормального износа.

Все продукты, на которые распространяется гарантия, должны быть возвращены по месту покупки вместе с доказательством покупки с указанием даты покупки. Дистрибьютор, у которого был приобретен продукт, свяжется с hilmor для дальнейших шагов, которые могут включать утилизацию в полевых условиях или возврат на завод для анализа, и работать с вами по ремонту, замене или кредиту.

Чтобы подать гарантийную претензию на вакуумный насос, обратитесь в службу технической поддержки hilmor по телефону 1-800-995-2222 . Претензии по гарантии на вакуумный насос будут обрабатываться напрямую через службу технической поддержки hilmor. Претензии по гарантии hilmor Vacuum Pump не будут рассматриваться местными дистрибьюторами. Все вакуумные насосы будут проверены по прибытии в Хилмор. Команда технической поддержки hilmor будет работать с вами над ремонтом или заменой.

По общим техническим вопросам, связанным с продуктами или данной гарантийной политикой, обращайтесь в службу технической поддержки hilmor: 1-800-995-2222 .

HILMOR НЕ ДАЕТ НИКАКИХ ДРУГИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ОТНОСИТЕЛЬНО ПРОДУКТА ИЛИ КОММЕРЧЕСКОЙ ЦЕННОСТИ ИЛИ ЕГО ПРИГОДНОСТИ ДЛЯ ЛЮБЫХ ЦЕЛЕЙ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ HILMOR И ЕГО АФФИЛИРОВАННЫЕ ЛИЦА, ПРЕЕМНИКИ И ПЕРВОНАЧИНЫ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ ИЛИ КАРАТНЫЕ УБЫТКИ (ИЛИ ПОТЕРЯНУЮ ПРИБЫЛЬ), НЕЗАВИСИМО ОТ ХАРАКТЕРА ПРЕТЕНЗИИ.

Все, что вам нужно знать о клещах для опрессовки Soft Flex

Клещи для опрессовки.В наши дни есть из чего выбирать! В Soft Flex в настоящее время мы предлагаем четыре клещи для опрессовки. Какие из них вам нужны в вашем наборе для изготовления украшений, а какие не предназначены для вас? Читайте дальше, и мы сообщим вам, что мы предлагаем.

Не все клещи для опрессовки созданы одинаково. Существуют обжимные клещи для разных работ и обжимы для разных размеров. Некоторые из них предназначены для мельчайших завитков, а некоторые идеально подходят для завершения многожильного ожерелья.

Посмотрите на этот красивый семейный портрет клещей для опрессовки.Если вам нужно купить пару, вы можете найти их в нашем магазине. Если вам нужно пополнить свой ящик для инструментов, мы предлагаем набор инструментов с синей ручкой. Клещи для опрессовки Magical можно приобрести отдельно.

У нас есть гораздо больше ресурсов, если вам нужна информация об инструментах или методах. Подпишитесь на наш канал YouTube, чтобы получить больше советов. Посетите нашу страницу в Facebook, если хотите следить за нашими живыми выступлениями и распродажами. И присоединяйтесь к нашей группе Facebook — VIB, если вы хотите присоединиться к дружному сообществу дизайнеров ювелирных изделий и всех творческих людей.Если вам все еще сложно обжимать, не забудьте спросить совета у наших милых членов VIB!

Этот старик — дедушка обжимных инструментов. Просто и элегантно. Он обжимает ваши трубочки или бусинки. Он делает углубление в трубке для обжима, а затем скругляет обжим. Если вам не нравится внешний вид готового обжима, вы можете скрыть его крышкой для обжима. Эта пара обычных обжимных клещей — универсальный инструмент без излишеств. Он обеспечивает надежное завершение работы.

Размер: общая длина — 5.25 дюймов
Размер: длина от стыка до кончика — 0,875 дюйма

Обычные клещи для обжима — необходимый инструмент для сжатия обжимов 2×2 мм или 2×3 мм. Обычные клещи для опрессовки позволяют закрепить вашу конструкцию с помощью обжимной кромки, которая выглядит и ощущается гладкой. Простые инструкции можно найти в разделе «Советы и рекомендации». Мы настоятельно рекомендуем вам ознакомиться с нашими обжимными трубками из стерлингового серебра, золота, черного оксидированного серебра или меди.Они вдвое превышают толщину стенок большинства представленных на рынке, а также являются бесшовными. Вы почувствуете максимальную безопасность с нашими обжимными клещами и этой парой обычных клещей для опрессовки!

Этот инструмент производится на Тайване. Эти плоскогубцы изготовлены из стали с пластиковыми эргономичными ручками.

Щелкните здесь для получения инструкций по обжиму.

Этот красивый ребенок может быть маленьким, но он получает свою работу. Плоскогубцы для обжима Micro предназначены для обработки мельчайших обжимов.Вам не повезет, если вы попытаетесь закончить обжим 1×1 мм с помощью любой другой пары обжимных клещей, которые есть у нас. Головка этих обжимных клещей достаточно мала, чтобы вмещать мельчайшие обжимки и надежно закрывать их.

Размер: общая длина — 5,25 дюйма
Размер: длина от стыка до кончика — 0,875 дюйма

Клещи для обжима Micro — это незаменимый инструмент для обжима обжимов 1×1 мм. Обратите внимание на наши обжимные трубки 1×1 мм с серебряным и золотым наполнением. Вы почувствуете максимальную безопасность с нашими обжимными клещами и клещами для обжима!

Этот инструмент производится на Тайване.Эти плоскогубцы изготовлены из стали с пластиковыми эргономичными ручками. У них нахлест.

Щелкните здесь для получения инструкций по обжиму.

Вы только посмотрите на размер этого зверя. Какая абсолютная единица! Этот монстр может справиться с нашими самыми большими проблемами. Отверстия на головке этих обжимных клещей подходят для БОЛЬШИХ обжимов. Отверстие для опрессовки и круглое отверстие массивные.

Размер: общая длина — 5,25 дюйма
Размер: длина от стыка до кончика -.875 дюймов

Мощные клещи для опрессовки отлично подходят для обжима размером 3×3 мм и больше! Mighty Crimper имеет большие отверстия для обжима и закругления для больших работ. Mighty Crimper — лучший выбор для соединения многожильного дизайна с одинарной пряжкой.

Этот инструмент производится на Тайване. Эти плоскогубцы изготовлены из стали с пластиковыми эргономичными ручками.

Щелкните здесь для получения инструкций по обжиму.

Эти клещи для опрессовки — настоящие мастера.Клещи для обжима Magical могут превратить обычную трубку для обжима в округлый валик с несколькими обжимами. Это определенно волшебный способ завершить ваш дизайн. Вы даже можете загибать трубки в бусины-разделители на своих ожерельях-иллюзиях. У Сары есть отличные видеоролики, демонстрирующие, как она сжимает трубки в распорки на YouTube. Мы рекомендуем использовать проволоку диаметром 0,019. Эти клещи для опрессовки работают только с обжимами 2×2 мм.

Размер: общая длина — 4,3 дюйма
Размер: длина от стыка до кончика — 22 мм.

Клещи для опрессовки Magical — это новое поколение обжимных инструментов.Если вы используете крышки для обжима, чтобы скрыть готовый обжим, вам понравятся клещи для обжима Magical. Клещи для опрессовки Magical превратят обычную трубку для обжима в готовую округлую бусину. Красивое завершение любого дизайна.

Вот секрет: обычные клещи для обжима имеют два отверстия: отверстие для обжима, чтобы вставить углубление в обжиме, и отверстие для закругления, чтобы закончить. Клещи для опрессовки Magical имеют одно отверстие для закругления. Это отверстие превращает любую трубку 2×2 мм в округлую бусину. Этот метод быстрого округления исключает необходимость в крышке для обжима.

Клещи для опрессовки Magical предназначены как для начинающих мастеров, так и для опытных мастеров. Легко изучить и быстро освоить. В компании Soft Flex мы всегда предлагаем использовать высококачественную проволоку и гофры, такие как Soft Flex Wire и наши гофры (бесшовные и толстостенные). Выбор бюджетной проволоки и обжимов может не иметь такой же прочности и отделки.

Щелкните здесь, чтобы получить инструкции по использованию волшебных клещей для обжима.

Присоединяйтесь к нашей группе в Facebook — VIB.Оставайтесь в курсе. Будьте в курсе. От наших бисерных шоу до наших видео-шоу и продаж, вы можете оставаться на связи с нами. Сообщество полно артистичных и отзывчивых мастеров бисера и хитрых людей. Вдохновляйте и вдохновляйтесь. Поделитесь своими фотографиями и получите ошибку от других!

Посетите канал компании Soft Flex на YouTube!

Автор блога Томас Солс — координатор выставки компании Soft Flex. Его любимые камни — лазурит и петерсит.Его любимое хобби — мечтать. А его любимые усы — у Тома Селлека. Как видите, у него здоровое (а возможно, и нездоровое) чувство юмора. Вы можете написать ему на [email protected]

Клещи для обжима бусин Советы и примечания

КЛЕЩИ ДЛЯ ОБЖИМА БУСА НАКОНЕЧНИКИ И УКАЗАНИЯ
«Френч» Обжимные кольца
«Французские» опрессовки требуют особой осторожности при опрессовке.Поскольку они имеют форму крошечной бочки, их сложнее правильно выровнять на станции обжима. Один из способов облегчить эту трудность — сначала использовать закругленную секцию, чтобы аккуратно придать обжимку овал. Этот начальный этап формовки сгладит стенки и изменит форму обжима, чтобы он больше походил на овальную трубку, чем на цилиндр. Неплохая идея — изменить форму всех ваших «французских» обжимов таким образом, прежде чем даже использовать их в изделии. Смещенные губки позволяют изменять форму зажимов одной рукой, пока они лежат на рабочем столе.Преимущество изменения формы обжима этого типа заключается в том, что вы можете легко увидеть, какие из них доставят вам проблемы, и выбросить их.
Преобразование или замена плоских обжимных зажимов
Прежде чем разорвать этот кусок уродливыми плоскими зажимами, вы можете попробовать этот совет. Используя станцию ​​закругления, как и на втором этапе «закругления», возьмитесь за концы плоского обжима и медленно надавите.Плоский обжим начнет открываться, и когда он достигнет формы овала, вы сможете повторно обжать или заменить его.
Пока не выбрасывайте эти плоскогубцы с цепным носом
Одно из преимуществ плоского обжима (возможно, единственное) заключается в том, что его можно раскрыть, чтобы сократить или немного изменить деталь. Действительно, одна из жалоб Bead Crimper заключается в том, что обжим вообще не открывается.Так что, если вы хотите временно закрепить деталь и закончить обжим позже, не выбрасывайте эти плоскогубцы-цепочки.
Контроль растяжения
Одно из преимуществ завязывания узлов заключается в том, что при растяжении детали не образуется большого зазора. На самом деле растяжение все еще развивается, но единственная щель, которая обычно возникает, теперь представляет собой набор крошечных щелей, распределенных между всеми узлами. При натягивании на проволоку вместо завязывания узлов можно использовать зажимы. Необязательно использовать много обжимов для контроля растяжения. Например, предположим, что вы равномерно распределили только 7 завитков на тяжелом колье. Если бы ожерелье со временем растянулось на 1/2 дюйма, то в каждом из 8 сегментов был бы зазор только 1/16 дюйма. Примечание: чтобы этот метод работал, валики не должны скользить по кромкам.
Почему ослабляются плоские обжимы
Когда вы просто расплющиваете обжимной валик, внутри обжима почти всегда остается некоторое воздушное пространство, в которое можно влезать проволокой.Чтобы добиться наиболее надежного обжима, вам нужно полностью обернуть провода и не оставлять места. Это причина появления ямок в большинстве инструментов для обжима электрических разъемов. Хотя вы можете создать уменьшенную версию инструмента для обжима электрических разъемов, он будет работать только с одним размером обжима и одним размером провода. Двухэтапный процесс формирования обжима, используемый клещами для обжима бортов, устраняет необходимость в использовании другой обжимной матрицы для обжима и проволоки разных размеров.Здесь, путем дальнейшего скручивания обжима в форме почки, образованного на первом этапе, вы можете разместить широкий диапазон различных размеров проводов и обжимов и при этом устранить пустое пространство.
Как распознать обжимные клещи
Во-первых, если цвет ручек не черный или синий, например красный, розовый, бирюзовый, … тогда у вас есть грабеж.Как вы могли догадаться, «плагины» очень плохого качества, с хлипким подшипником и плохо сформированными обжимными штампами. После 1995 г. было разрешено производство четырех моделей — две с ребристыми черными ручками и одна с ребристыми синими ручками. Две модели с черной ручкой — это стандартная модель и модель для микрообжима. Стандартная модель производилась до 2002 года, а устройство для обжима микроприборов было представлено в 2002 году. На обеих моделях с черной ручкой на одном из рычагов стоит штамп «Патенты США» и два из трех номеров патентов: «D356 520» и «5 426 843 «.Другая действующая модель недавнего выпуска — это стандартный обжимной пресс с синими ручками, на котором нанесено три номера патента: «D356,520», «5,426,843» и «DES 366,199». На втором рычаге для моделей с синей и черной ручкой проштампована страна происхождения «ТАЙВАНЬ» и «ИСПОЛЬЗУЙТЕ ЗАЩИТНЫЕ ОЧКИ». На последней продукции будет только штамп под номером 5 426 843, поскольку срок действия двух других патентов истек. У вас также может быть один из двух типов более ранних стандартных моделей, изготовленных в период с декабря 1991 г. по июнь 1995 г. до выдачи патентов.Самый ранний из них, выпускавшийся с 1991 по начало 1995 года, имел гладкие черные ручки и имел штампы «ИСПОЛЬЗУЙТЕ БЕЗОПАСНЫЕ ОЧКИ» и «СДЕЛАНО В США». Другой, более ранний образец, выпущенный только в 1995 году, имел черные ребристые ручки, но ни на одном из них не было штампа. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
