Автономное водоснабжение с использованием артезианских скважин — это один из наиболее востребованных способов, применяемых в отсутствии централизованных коммуникаций. Подземные водозаборы используются для решения любых задач, начиная бытовыми и заканчивая промышленными. При этом нужно отметить, что схема системы водоснабжения и частного водопровода загородного дома или дачи почти не отличается от обустройства промышленной артезианской скважины. Конечно, во втором случае используется более мощное и производительное оборудование, а также более качественные системы водоподготовки, но принципиальных отличий между ними все же нет.

Общая схема подключения, разводки и подачи воды в дом или на предприятие

Итак, буровые работы закончены и кажется, что все самое сложное позади. В какой-то степени это действительно так, но не менее важно правильно обустроить скважину, а для этого необходимо выбрать оптимальную схему подключения водозаборного узла к дому, фермерскому хозяйству, промышленному предприятию или другому объекту.

Основными элементами системы скважинного водоснабжения общего типа являются:

• Погружной насос или насосная станция. В первом случае агрегат размещается внутри скважины, во втором, основная часть установки находится на поверхности в специально оборудованном помещении, а в скважину опускают только насос.
• Фитинги, переходники, клапаны, шланги. Все элементы соединены между собой. При этом последовательность может меняться. К примеру, обратный клапан, препятствующий оттоку воды в скважину, может размещаться как непосредственно на насосе, так и на входном патрубке емкости для хранения воды.
• Гидроаккумулятор. Это герметичный бак, который предназначен для хранения воды и защиты от гидроударов. Кроме того! К гидроаккумулятору подключают реле и манометр — когда давление падает, срабатывает реле, после чего происходит автоматический запуск насоса.

А завершающим элементом схемы водопровода из скважины на даче, в многоквартирном доме или на предприятии являются магистральные сети, по которым вода поступает к точкам водоразбора. Основные элементы системы можно видеть на рисунке.

Важно отметить, что мы привели общую схему, которая может изменяться в соответствии с техническими характеристиками скважины, условиями эксплуатации и другими факторами. К примеру, объем гидроаккумулятора варьируется в широчайших пределах. Так, схемой дачного водопровода из скважины может быть предусмотрено наличие небольшой емкости на 20-50 литров. В этом случае накопитель можно установить в подвале дома или в кессоне. Но когда речь идет о промышленных моделях, имеющих объем несколько кубометров, требуется предусмотреть специальное помещение, где будет размещаться гидроаккумулятор, а также другое оборудование.

Схема обустройства скважины и подключения водоснабжения

В настоящее время существует две основных схемы подвода воды из скважины в дом, на предприятие или другим потребителям — адаптерная или с использованием кессона. Рассмотрим обе, чтобы понять, в чем состоит отличие между ними и каковы преимущества каждого способа.

Итак:

• Схема подключения скважины с помощью адаптера. Данная методика используется сравнительно недавно, но уже успела стать востребованной. Главная причина ее популярности состоит в том, что при использовании адаптера нет необходимости в приобретении кессона. Таким образом, заметно снижается общая стоимость ВЗУ. В этом случае все оборудование размещается в помещении насосной станции (если речь о частном доме, в подвале), а водопроводная магистраль присоединяется к обсадной трубе при помощи адаптера. При этом следует отметить, что вся трубопроводная арматура монтируется на глубине 1,5-2 метра, чтобы исключить промерзание системы в холодное время года.

• Кессонная схема обустройства скважины для воды. Кессон — это пластиковый либо металлический короб, который устанавливается в специально выкопанный приямок. Такое решение защищает трубопровод и наземную часть скважины как от промерзания, так и от действий вандалов. При этом все оборудование размещается внутри кессона. Благодаря этому обеспечивается экономия свободного пространства в подвале или в помещении насосной станции.

Что же касается схемы подключения внутреннего водопровода и разводки воды из скважины, то здесь все зависит от нужд конкретного потребителя. Производственные предприятия могут включать в систему до нескольких сотен точек водоразбора, фермерские хозяйства обычно используют десятки. А в частном доме схема ввода воды из скважины еще более простая. Как правило, здесь используется не более десяти точек водоразбора.

холодное водоснабжение в доме – компания «Ярд»

26 Ноября 2020 г.

Система водоснабжения в частном доме — не роскошь, а необходимость. Сегодня даже домовладельцы, использующие коттедж за городом исключительно в качестве дачи, проводят воду в дом.

Выбрать способ подведения воды в загородный дом необходимо до начала строительства. Это позволит заранее оценить стоимость работ и оборудования, включить расходы на обустройство системы в смету, подготовить схему подвода воды к точкам потребления.

Особенности водоснабжения коттеджа

Тем, кто строит коттедж, доступны два способа провести воду в дом: подключиться к центральному водопроводу в населенном пункте или обустроить автономную систему с подачей воды из колодца или скважины. И в том, и в другом случае потребуется проект водоснабжения коттеджа.

Даже при наличии на территории водонапорной магистрали, стоит еще раз подумать, какое выбрать водоснабжение: автономное или централизованное. Это связано с тем, что централизованный водопровод имеет несколько неочевидных на первый взгляд минусов.

Централизованное водоснабжение

Подключение к системе централизованного водоснабжения осуществляется, если в населенном пункте есть центральная магистраль, например, как в коттеджном поселке «Лето-Парк».

Система центрального водоснабжения имеет ряд преимуществ в сравнении с автономной:

• не требует больших вложений на этапе обустройства;
• продолжает работать вне зависимости от наличия или отсутствия электричества;
• обеспечивает любой объем водопотребления;
• за обслуживание трубопровода, поддержку напора, ремонт труб отвечает ресурсоснабжающая организация.

Среди недостатков такой системы — полная зависимость от водоснабжающей компании: воду могут отключить при аварии, на время профилактического обслуживания водопровода, в некоторых поселках водоснабжение отключают на зиму. Качество воды также зависит от поставщика услуг: в некоторые населенные пункты поставляется только техническая вода, непригодная для питья и приготовления пищи.

Кроме того, ежемесячно придется оплачивать счета, тогда как при наличии автономной системы нужны только первоначальные вложения на закупку оборудования и бурение скважины.

Этапы подключения центрального водоснабжения

Подключение к центральному водоснабжению выполняют по следующему алгоритму:

1. Получение разрешения на врезку в центральный водопровод у ресурсоснабжающей организации.
2. Получение ТУ на подключение.
3. Проектирование.
4. Работы по подводу воды к участку, обустройство водопровода в доме.
5. Установка счетчиков.

Автономное водоснабжение

Альтернатива подключения к централизованному водоснабжению — обустройство автономной системы, состоящей из скважины или колодца, насосного оборудования и трубопровода.

Преимущества автономных систем:

• полная независимость от ресурсоснабжающих организаций;
• отсутствие ежемесячных счетов за воду;
• в большинстве случаев — высокое качество воды.

Недостатки у автономного водоснабжения тоже есть. Так как насосная станция водоснабжения для дома работает от электросети, при перебоях с электричеством пользоваться водой не получится.

Бурение скважины или рытье колодца, покупка водоподъемного оборудования требуют больших первоначальных затрат.

Варианты автономного водоснабжения

• Колодец. Сооружение стандартного колодца обычно обходится дешевле бурения. Качество колодезной воды, как правило, ниже, чем артезианской, т.к. сооружение наполняется поверхностными грунтовыми водами.
  Дебит (количество воды, которое выдает источник в час) у такого варианта невысок. Водоснабжение частного дома из колодца чаще устраивают на дачах.
• Скважина «на песок». Скважина глубиной до 50 метров способна обеспечить водой для технических и других нужд семью из 3-4 человек, ее производительность — до 3 м³/ч. В смете необходимо учесть затраты на приобретение насосного и водоподъемного оборудования.
• Артезианская скважина. Водоснабжение дома из скважины, пробуренной на глубину 50-150 метров, — самый надежный способ организации автономной системы. Водоотдача таких скважин — до 10 м³ в час, срок эксплуатации — до 50 лет.

Стоит учесть, что бурение артезианской скважины обойдется дороже других вариантов устройства автономного водоснабжения. Помимо этого, глубокие скважины требуют получения лицензии на недропользование.

Монтаж автономного водоснабжения

Для обустройства автономной системы необходимо:

1. Выбрать вариант сооружения. При выборе учитывайте геологические условия (глубина залегания вод, состав почвы) и планируемый объем водопотребления.
2. Составить схему водоснабжения.
3. Пробурить скважину или выкопать колодец.
4. Купить и установить оборудование для подачи воды в систему внутреннего водоснабжения: насос или насосную станцию, автоматику, гидроаккумулирующий бак.
5. Выполнить подключение системы.

Схемы водоснабжения коттеджа

Система водоснабжения коттеджа может быть самотечной или напорной.

Схема самотечной системы состоит из точки забора воды (колодца или песочной скважины), колодезного насоса, накопительного бака, разводки труб и точек потребления.

Напорные схемы сложнее: они состоят из скважины, насоса или насосной станции, напорной трубы, подключенной к гидроаккумулятору с автоматикой и реле давления, трубопроводов, ведущих к потребителям.

Стоимость водоснабжения частного дома

При подключении к центральной системе водоснабжения расчет стоимости выполняет обслуживающая организация по своему прайсу. На стоимость подключения влияют диаметр и протяженность трубы, величина нагрузки на сеть в м³/ч.

Смету на автономные системы рассчитывают иначе. На стоимость влияет глубина залегания вод и, соответственно, глубина скважины или колодца, количество точек потребления в коттедже, стоимость выбранного насосного и дополнительного оборудования.

Учтите при выборе автономной системы водоснабжения дома, что цены на бурение 1 погонного метра скважины ниже, чем стоимость одного метрового кольца для колодца. Но скважины бурят намного глубже, поэтому цена сооружения «под ключ» будет выше.

Что выбрать: централизованное или автономное водоснабжение

При выборе системы важен комплекс факторов: наличие технической возможности для врезки в центральный водопровод или бурения скважины, объем потребляемой воды, итоговую стоимость обустройства системы.

Девелоперская компания «Ярд» реализует загородную недвижимость в современных коттеджных поселках «Луговое» и «Лето-Парк». Покупая коттедж в «Луговом», можно рассчитывать на большой дебит подземных вод, высокую мощность водоносной линзы и чистоту воды — оптимальные условия для бурения скважины. В «Лето-Парке» обустроена система центрального водоснабжения.

Водоснабжение

Форма заявки на подключение (технологическое присоединение) к централизованной системе холодного водоснабжения (водоотведения) Перечень документов и сведений, представляемых одновременно с заявкой на подключение (технологическое присоединение) к централизованной системе холодного водоснабжения (водоотведения)	ТУ Для физ. лиц Для юр. лиц
Форма заявления на подключение (технологическое присоединение) к централизованной системе холодного водоснабжения (водоотведения) Перечень документов и сведений, представляемых одновременно с заявлением на подключение (технологического присоединение) к централизованной системе холодного водоснабжения (водоотведения)	Договор + ТУ Для физ. + юр. лиц
Реквизиты нормативного правового акта, регламентирующего порядок действий заявителя и регулируемой организации при подаче, приеме, обработке заявки на подключение (технологическое присоединение) к централизованной системе холодного водоснабжения (водоотведения), принятии решения и уведомлении о принятом решении	Постановление Правительства РФ от 29 июля 2013 г. N 644
Телефоны и адреса службы, ответственной за прием и обработку заявок на подключение (технологическое присоединение) к централизованной системе холодного водоснабжения (водоотведения): Ведущий специалист ГВиК ПТС Волкова Марина Викторовна	тел. (383) 326-99-33
Перечень документации, передаваемой подрядчиком и заказчиком строительства в ФГУП «УЭВ» на водопроводные и канализационные сети	Перечень документации
Образец договора о подключении вновь созданного объекта к системе водоснабжения	Типовой договор
Образец договора о подключении вновь созданного объекта к системе водоотведения	Типовой договор

Водоснабжение квартиры.

Часть 2. Схемы подключения водоснабжения.

Продолжаем рассматривать систему водоснабжения квартиры. В первой части статьи мы познакомились с основными элементами системы водоснабжения квартиры, такими как сантехнические приборы и инженерные коммуникации, которые взаимодействуя друг с другом, позволяют нам иметь привычный уровень бытового комфорта.

Давайте поговорим о планировании расположения сантехнических приборов и о схемах разводки инженерных коммуникаций в квартире. Джентельменский набор сантехнических приборов в квартире обычно представлен следующими образом:

• Кран питьевой воды и кухонная мойка
• Смеситель в ванной и раковина
• Унитаз
• Ванна
• Стиральная машина
• Полотенцесушитель.

Плюс дополнительные пункты списка, которые могут дополнить основной список сантехнических приборов в различных вариациях:

• Душевая кабина
• Биде
• Посудомоечная машина

Вся сантехника нуждается в подключении и системе водоснабжения и канализации. Правильное подключение должно обеспечить эффективное функционирование всей системы в целом. Сантехнические приборы находятся на отведенном для них месте, их с помощью труб водоснабжения и канализации подключают инженерным сетям. Существует два основных типа подключения бытовых сантехнических приборов к инженерным сетям: стандартный (иногда его еще называют тройниковым) и коллекторный.  Выбор схемы подключения является важным вопросом в проектировании системы водоснабжения квартиры и начинать составление будущего проекта необходимо именно с него. Вопросы типа выбора материалов труб, из которых будет монтироваться система водоснабжения по отношению к этому вопросу являются вторичными. Поэтому давайте рассмотрим вопрос о схемах подключения подробнее.

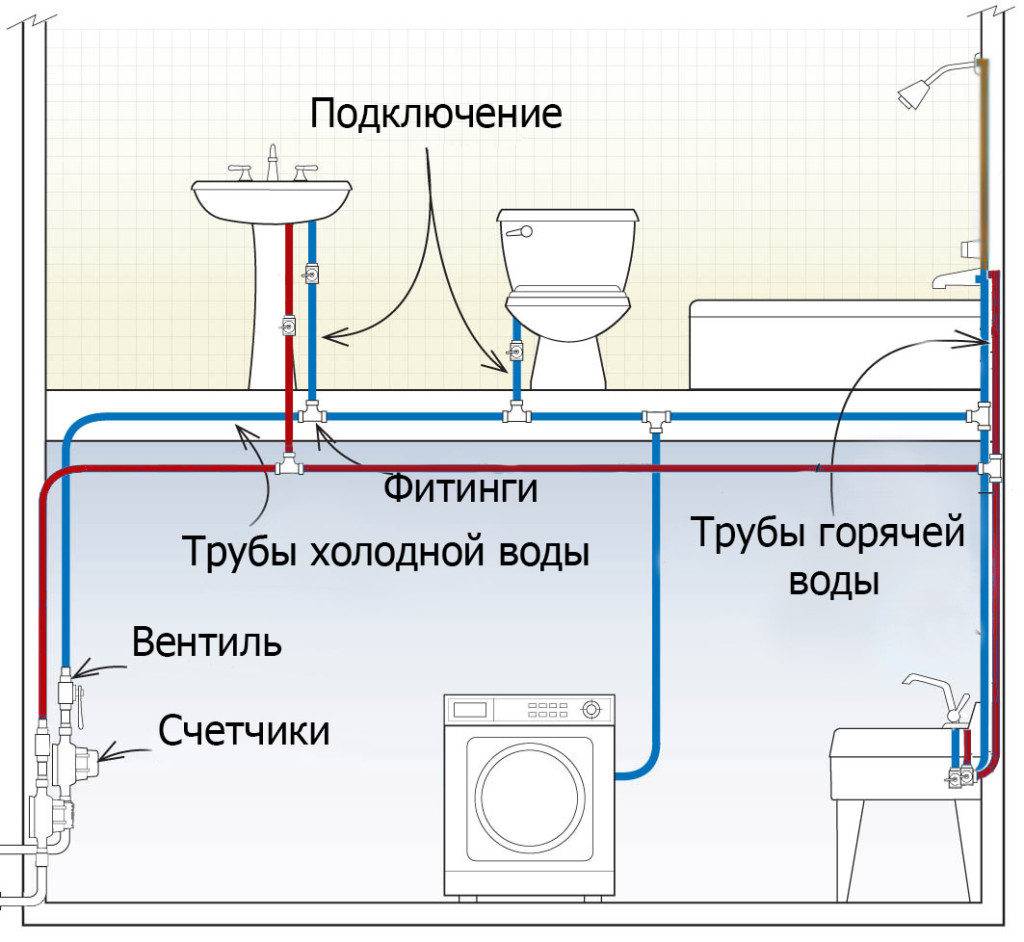

Стандартная (тройниковая) схема подключения системы водоснабжения

Стандартная (тройниковая) схема подключения системы водоснабжения

Начнем со стандартного (тройникового) метода подключения. Он состоит в том, что проводятся магистрали – холодной и горячей воды, на которых может последовательно подключаться несколько сантехнических приборов. Это позволяет сэкономить на метраже труб и на количестве монтажных работ по их укладке. Но делает невозможным :

• отключение каждого отдельного сантехнического прибора, т.е. в случае необходимости выполнения каких либо ремонтных работ необходимо отключать магистраль целиком, что в старых квартирах и изношенных вводных кранах становиться проблемой;
• при большом числе подключенной сантехники и неправильно подобранных диаметрах происходит неравномерное перераспределение напора воды в конечных точках потребления, что приводит к таким неприятным явлениям ,как колебания температуры отрегулированной уже воды когда вы находитесь в душе и т.д.
• так же увеличивается число соединительных элементов, которые делают этот метод подключения менее надежным. Большое ветвление магистрали не позволит в случае протечки сразу определить ее место.

Тройниковая схема подключения является широко распространенной и экономичной схемой, ее недостатки можно нивелировать за счет профессионального проектирования системы водоснабжения и качественного монтажа.

Коллекторная схема подключения системы водоснабжения

Коллекторная схема подключения системы водоснабжения

Суть коллекторного метода подключения состоит в том, что в квартире устанавливаются коллекторные шкафы холодного и горячего водоснабжения, которые отдельной трубой связываются с каждым сантехническим прибором-потребителем. Этим мы достигаем двух очень важных целей, а именно:

• так как каждый сантехнический прибор связывается с коллектором напрямую, мы уменьшаем до необходимого минимума использование соединительных элементов-фитингов, которые всегда, даже при самом высоком качестве изготовления и монтажа, являются потенциальным источником протечек. Соединения используются только при подключении трубы к коллектору и при подключении к сантехническому прибору;
• так же отдельное подключение каждого сантехнического прибора открывает возможность отключения каждой линии в случае необходимости ремонта или обслуживания;
• так же объединение всех коммуникаций квартиры в одном месте обеспечивает удобство доступа в случае ремонта.

Итак, при планировании системы водоснабжения квартиры необходимо определиться с типом подключения сантехнических приборов к инженерным сетям. Решите вы воспользоваться более надежным и удобным методом коллекторной разводки ,или решите сэкономить материалы и трудозатраты и выполнить тройниковую, вы всегда сможете обратиться в нашу компанию и заказать услуги по проектированию и профессиональному монтажу систем водоснабжения.

Схема и система водоснабжения частного дома

Одним из наиболее ответственных и важных этапов организации водоснабжения является составление схемы водоснабжения частного дома. От продуманного и правильного расположения всех узлов зависит качество работы всей системы в целом. При составлении схемы необходимо учитывать потребности в объеме воды жилого помещения, особенностей строений и рельефа местности, а также всех потребностей клиента.

Для слаженной работы системы может потребоваться установка оборудования большой мощности или дополнительных узлов. Потому такую работу лучше доверять только профессионалам. Компания ВодаВод уже третий год успешно реализует проекты по водоснабжению загородных домов и коттеджей. В портфолио компании есть уже готовые проекты и разработки, которые можно применить на Вашем участке. Либо наши инженеры разработают индивидуальный проект с учетом всех особенностей местности(удалить!) и пожеланий клиента. При необходимости мы можем разработать несколько вариантов на выбор.

Схема водоснабжения частного дома

Компоненты системы водоснабжения частного дома

При составлении схемы водоснабжения частного дома учитывается и четко прописывается все оборудование, которое будет использоваться, его место расположения, протяженность труб, способ их соединения, к стенам или полу. Отмечаются места нахождения подключаемых приборов и возможности их подключения – сантехники, бойлеров. Обычно в состав схемы водоснабжения входят следующие составляющие:

• насос либо насосная станция;
• очистные и фильтрующие системы;
• гидроаккумулятор;
• соединительные трубы;
• вентили, фитинги, краны, рычаги переключения и соединительные элементы;
• автоматическая защита;
• система питания насосов и оборудования;
• приборы по учету водорасхода – счетчики.

Немаловажное место занимают в схеме точки и способы расположения сантехники. В данном случае указывается конкретное место расположения каждого элемента – санузлов, ванной комнаты, кухонной раковины, стиральной и посудомоечной машинки. В противном случае оборудование будет работать некорректно и причинять неудобство хозяевам.

Гарантия на проектирование и установку водопровода в коттедже

Мы оказываем услуги полного цикла и организуем системы водоснабжения частного дома под ключ. По телефону горячей линии вы можете договориться о консультации нашего специалиста. Наш инженер бесплатно выезжает на место и составляет план-схему расположения будущей системы. Сохраните время и силы -доверьте этот сложный и трудоемкий процесс нашим специалистам!

Реле давления воды для насоса – схема подключения

Содержание

1. Как устроен и работает прибор
2. Как подключить прибор в систему
3. Настройка работы реле давления – о чем важно помнить

В автоматизированной системе снабжения водой частного дома обязательно наличие предохранительного устройства – реле давления, которое срабатывает при определенных условиях. При изменении значений выше максимального и ниже минимального оно выключает и включает насос, который в свою очередь подает воду в гидроаккумулятор. О монтаже прибора в систему поговорим в этой статье.



1. Как устроен и работает прибор

Конструкция всех моделей одинаковая, а форма, размер и дополнительные элементы, например, встроенный манометр, являются их характерными особенностями. Под пластиковой крышкой на металлическом основании установлены два регулятора в виде пружин разных размеров и клеммы, чтобы подключить прибор к электросети и насосному оборудованию (вдобавок иногда предусматривается заземление). Снизу устройства на крышке, которая закрывает мембрану и поршень, находится винт – благодаря ему осуществляется монтаж прибора к штуцеру.

Как работает устройство? Мембрана под действием давления воды в насосе начинает давить на поршень. Следствием этого процесса становятся действия контактов, которые находятся на специальной платформе. Они замыкаются или размыкаются – происходит включение или выключение насосного оборудования. Особую роль выполняют пружины, или пружинные регуляторы. За то, чтобы включился насос, т.е. за низкое давление, ответственна большая: когда давление в системе падает ниже установленного значения, она воздействует на платформу, опуская ее, и оборудование начинает работать. Далее платформа до определенного порога поднимается, после чего происходит размыкание контактов и выключение оборудования. Таким образом, малая пружина отвечает за разность значений давления.



2. Как подключить прибор в систему

Все измерительные и управляющие приборы: манометр и реле давления воды – подключаются максимально близко к гидроаккумулятору, обеспечивающему нужное давление в контуре. На практике они устанавливаются непосредственно на его выходной патрубок через штуцер на пять выходов. Два из них, самые маленькие, предназначены для предохранительного устройства (реле давления) и манометра, при условии что последний не предусмотрен конструкцией регулирующей арматуры. Еще два входа являются точками присоединения водопроводных труб, идущих к точкам потребления, и насосного оборудования. Последнее, пятое отверстие необходимо для монтажа всей арматуры непосредственно на гидроаккумулятор. Итак, для установки реле предусмотрено резьбовое отверстие диаметром, как правило, 1/4 дюйма, чтобы его можно было легко накрутить на штуцер. При этом в процессе монтажа может потребоваться достаточно места для дополнительной обвязки. Следует обращать внимание и на герметичность соединения: не лишней будет обработка места стыка фум-лентой.

В последнюю очередь реле давления воды для насоса подсоединяется к электросети. Для ввода электрокабеля к клеммным контактам в приборе предусмотрены два отверстия, через которые один провод уходит к насосу, а другой – непосредственно к розетке. Чтобы их подсоединить, аккуратно открывают корпус устройства с помощью отвертки или гаечного ключа. Во время работы с электроприборами следует помнить о правилах техники безопасности и приступать к подключению только при отключенных от сети проводах. Провод питания, идущий от прибора к розетке, пропускают в одно входное отверстие прибора, разделяют на жилы. Их может быть две или три: фаза, ноль и, если предусмотрено, заземление. Зачистив провод от заземления, закрепляют его к клеммам. Аналогично осуществляют подключение провода, идущего к насосу.



3. Настройка работы реле давления – о чем важно помнить

После установки в систему водоснабжения и подключения устройства к электросети можно приступить к его настройке и тестированию работы. Контролировать текущие показатели давления лучше всего записывая их с манометра. Основными задачами настройки является установка необходимых порогов верхнего давления и разности показателей давления. В каждой модели заводом-производителем установлены настройки – узнать их можно в техпаспорте прибора. Обычно для включения насоса ставится давление в среднем 1,5 бар и от 2,5 бар для его отключения. И хотя разброс небольшой, иногда и этого достаточно, чтобы обеспечить чрезмерную нагрузку на насосное оборудование и гидроаккумулятор. Если по этой или какой-то другой причине  параметры не устраивают пользователя, их поправляют в зависимости от ситуации. Обычно эти параметры утверждаются на стадии расчета мощности водопроводной системы в целом с учетом мощности насосного оборудования.

Что значит настроить параметры?

В зависимости от ситуации можно изменить диапазон, повысить, а также понизить давление. Для этого отключают прибор от электросети и регулируют большой или малый пружинный регулятор. Первый на самом приборе схематично обозначен буквой Р и отвечает за работу реле давления, второй, обозначенный как ΔР, балансирует разницу давления в моменты включения и отключения. При помощи гаек на них можно ослабить или увеличить  натяжение пружины. Делают обороты по часовой стрелке: чем их больше, тем сильнее степень ее сжатия, и, следовательно, тем выше значение. Для контроля значений записывают показатели манометра.

Какова последовательность настройки?

Сначала надо открыть любой кран, чтобы обеспечить отток воды из системы. Через некоторое время давление в системе начнет падать и опустится до отметки, когда сработает насос. В этот момент необходимо зафиксировать показатели давления на манометре. Затем кран закрывают, чтобы давление в системе восстановилось. Когда насос выключится, а давление достигнет максимальных параметров, их также фиксируют по прибору. Если по каким-то причинам показатели давления не соответствуют желаемым, подкручивают гайку большого регулятора: затягивая ее, увеличивают давление выключения, ослабляя – уменьшают, при этом диапазон срабатывания прибора остается неизменным. Чтобы добиться нужных показателей, повторяют эту последовательность.

О чем следует помнить, регулируя показатели давления?

Не следует закручивать гайку до конца, а также крутить ее за один раз более чем на один оборот.

Прежде чем повышать давление включения насоса, следует убедиться, что оборудование справится с этим пределом. В противном случае насос будет работать беспрерывно, а реле давления для гидроаккумулятора  не сможет его отключить, так как заданный предел не будет достигнут.

И наконец, предельное рабочее верхнее давление не должно быть выше 80% от максимального, указанного производителем, иначе оборудование будет работать на пределе своих сил. Все эти нюансы следует учитывать, чтобы обеспечить бесперебойную и длительную работу системы водоснабжения в целом, не подвергая оборудование излишним нагрузкам и, как следствие, риску выхода его из строя.

Надеемся, что наша информация будет для вас полезной. Если вы решили собрать собственную систему водоснабжения, рекомендуем полезные материалы с нашего сайта. О выборе гидроаккумулятора вы можете прочитать в статье «Как выбрать гидроаккумулятор для систем водоснабжения 2016», о выборе насоса – «Как выбрать насосную станцию», а созданию системы в целом посвящен материал «Как собрать насосную станцию своими руками?». Выбрать модели оборудования и контролирующих приборов вы можете в нашем интернет-магазине. В соответствующих рубриках представлены модели разных производителей, а на странице слева создан фильтр подбора по техническим характеристикам – задавайте параметры и делайте выбор прямо сейчас.

как выглядит схема подключения водоснабжения от скважины и центрального водопровода

На сегодняшний день в жилых помещениях используется две схемы водоснабжения – автономная и с подключением к центральному водопроводу. Принципиальные отличия они имеют только на внешнем участке, и обусловлены они условиями водозабора. Внутренняя схема автономного водоснабжения частного дома и квартиры практически одинаковы и состоят непосредственно из ввода, трубопровода и вентилей. Могут иметь место некоторые отличия, если в квартире есть два ввода – горячей и холодной воды. Также могут существовать некоторые небольшие нюансы при подключении потребителей в систему и схемах водоотвода.

Схема водоснабжения загородного дома, дачи, коттеджа и бани из колодца или скважины

Самый простой способ обеспечить дом и участок необходимым количеством чистой воды – врезка в центральный водопровод. В этом случае необходимо получить разрешение в организации обслуживающей и эксплуатирующей его. Для этого необходимо также позаботится о водоотведении или, проще говоря, канализации. В разрешительных документах будет указано место возможной врезки, глубина залегания трубопровода и гарантированный напор. В этом случае схема водоснабжения дачи или загородного дома будет состоять из внешнего трубопровода, обычно он включает в себя вентиль, косой фильтр, обратный клапан и водомер, и внутренней схемы с вентилем и отводом для слива системы, главным вентилем, позволяющем перекрыть подачу воды в дом, а также разводки с вентилями ко всем предполагаемым потребителям (раковина, душ, стиральная машина и тому подобные).

Но далеко не везде вопрос решается так просто. Во многих районах нет возможности подключения дома к центральному водопроводу или находится столь далеко, что прокладывать линию до него слишком дорого. В этом случае оптимальным решением станет схема водоснабжения из колодца, скважины или каптажной камеры родника. Ввод в систему в этом случае технически намного сложнее. Для водозабора используются электронасосы и насосные станции, которые поднимают воду и по вешнему трубопроводу доставляют ее в гидроаккумулятор, которым может служить обычный напорный бак или гидропневматическая установка. И только после этого делается необходимая внутренняя разводка с вентилями.

Планируя автономную схему водоснабжения из скважины или колодца, особое внимание необходимо обратить на технические характеристики насоса, его производительность и напор (то есть высоту, на которую он может подать воду), кроме этого большое значение имеет и сам резерв источника. Так, колодцы в среднем могут обеспечить 200-300 литров воды, чего вполне хватит для семьи из нескольких человек, но будет явно недостаточно для полива большого участка. Для безопасности и удобства эксплуатации рекомендуется использовать автоматические системы подключения насоса, с защитой от сухого хода и контролем напора в системе.

Дополнительные здания при автономном водоснабжении нередко подключаются путем разводки внешнего трубопровода. Отводы могут быть сделаны, как непосредственно после точки водозабора, так и на любом другом участке основной трубы. Все соединения рекомендуется делать в доступных для осмотра и ремонта местах (смотровых колодцах, подвалах, подполах, или внутри зданий). Так внешние отводные линии может иметь схема водоснабжения бани, летней кухни, садовой беседки или системы полива.

Конечно же, невозможно сегодня представить благоустроенный дом без теплой воды. Для автономной системы есть несколько решений этой задачи. Схема подключения горячего водоснабжения частного дома может включать в себя водонагреватели разного типа: проточные и накопительные газовые и электрические, а также водопроводный контур в отопительных двухконтурных котлах.

По действующим нормативам трубы и все элементы внутренней водопроводной сети должны находится вдоль стен, однако сегодня многие мастера их маскируют фальшстенами или утапливают в штробы. Чтобы избежать трудностей в будущей в случае необходимости ремонта или реконструкции необходимо иметь подробный план разводки в доме с сохранением, всех принятых условных обозначений на схемах водоснабжения. На нем должны быть отмечены не только места пролегания труб, но и все элементы запорной арматуры, водомеры, вентили, смесители, клапаны.

Схема водоснабжения квартиры многоэтажного дома (горячего и холодного)

Схема водоснабжения многоквартирного дома достаточно сложна и может иметь множество элементов, которые не используются в индивидуальных сетях. Однако внутренняя разводка квартиры вполне по силам и не специалисту, и включает в себя ввод (или два) от центрального стояка и отводы к сантехнике и бытовым приборам. Чаще всего на вводе устанавливается вентиль, косой фильтр, обратный клапан, водомер. Также рекомендуется включить в систему фильтр механической очистки. Кроме этого для кухонной раковины могут использоваться фильтры глубокой очистки для питьевой воды.

Фотография и инструкции для посудомоечной машины: Схема подключения воды для посудомоечной машины

Проверьте их на целостность, как описано в разделе 2 5b, и замените в случае неисправности. Если они появятся, выключите воду и затяните компрессионные фитинги. Схема подключения воды в посудомоечной машине

Подключение к раковине Caseros Co

Схема установки воздушного зазора в посудомоечной машине Утечка в шланге

Как правильно проверить впускной клапан воды в посудомоечную машину

Если есть небольшой конец на сливе посудомоечной машины, вы можете получить разъем для посудомоечной машины.

Скорее всего, даже вода из раковины при некоторых обстоятельствах может попасть в посудомоечную машину. обычные встраиваемые посудомоечные машины, наиболее широко продаваемый тип, который покупает и тестирует Consumer Reports, имеют ширину 24 дюйма. В нашем рейтинге посудомоечных машин вы увидите более 100 моделей, а также два ящика для посудомоечных машин от Fisher & Paykel, единственной компании, которая в настоящее время производит ящики. Что бы вы ни выбрали, подумайте об использовании моющего средства, прошедшего наши тесты, чтобы максимально эффективно использовать вашу машину.

Выключить электричество в сеть и отключить подачу воды. К счастью, похожие поверхности опровергают резкие различия от бренда к бренду и даже от модели к модели. Посудомоечные машины более функциональны и умны, чем когда-либо, поэтому, если вы знаете, что искать, вы можете отсортировать ряды и найти посудомоечную машину, которая вам больше всего подходит. Электронная серия, покомпонентное изображение системы мойки.

Схема подключения воды в посудомоечной машине Если вы переделываете кухню, выбираете бытовую технику для нового дома или просто обновляете посудомоечную машину старой модели, мы можем помочь вам найти идеальную посудомоечную машину. Используйте это руководство, чтобы изучить дизайн и отделку посудомоечных машин, узнать, что определяет, насколько тихо работает посудомоечная машина, и узнать о функциях, которые делают посуду блестящей.

Схема подключения воды для посудомоечной машины . В течение следующих нескольких часов проверьте герметичность соединений воды. Клапан наполнения водой, а также сливной клапан на старых посудомоечных машинах Kitchenaid управляется соленоидом. Посмотрите и скачайте электрические схемы посудомоечной машины frigidaire онлайн.

Посудомоечная машина посудомоечная машина скачать инструкцию pdf.Я рекомендую использовать плетеный водопровод для подачи воды, потому что их проще установить. Вы можете получить ряд статей с новостными идеями из любого места в считанные секунды.

Кухонная техника, холодильники, варочные панели, настенные печи, микроволновые печи, посудомоечные машины, вытяжки, морозильные камеры, винные центры, ледогенераторы, фильтры для воды, уплотнители, измельчители, умная кухонная техника. Включите электричество и воду. В нынешнюю новую эпоху невероятно легко получить всю информацию о развитии технологий.

Схема подключения посудомоечной машины 09 окт 2019 Привет, дорогие читатели. Слив воды и электрические соединения находятся на дне посудомоечной машины. Эта высокая петля поможет предотвратить попадание сточной воды обратно в посудомоечную машину из мусоропровода.

Неправильно установленный сливной шланг — это, безусловно, самый распространенный дефект, который я обнаруживаю при установке посудомоечной машины, но это также одна из самых простых вещей, которую можно исправить.При замене заправочного клапана используйте OEM. При установке посудомоечной машины вам понадобится несколько деталей, которые вам понадобятся, так называемые, сливной шланг для посудомоечной машины и водопровод.

Имейте под рукой ведро, когда вы снимаете старую воду и. Целью контура высокого давления является создание достаточного давления за счет веса воды для закрытия обратного клапана в основании дренажного насоса. Низкий контур или засоренный обратный клапан позволят воде из сливного шланга стекать обратно в посудомоечную машину.

Как установить сантехнику посудомоечной машины вместо посудомоечной машины. Подсоедините сливную трубку посудомоечной машины непосредственно к мусоропроводу с помощью хомутов. Установите уровень для посудомоечной машины и прикрепите его к нижней стороне столешницы, закрутив винты через монтажные кронштейны.

Деталь или, по крайней мере, убедитесь, что шайба для регулирования потока такая же, как в оригинальной машине. На фото ниже которое было. Установите на место защитную панель в основании устройства.

Шланг подключения воды для посудомоечной машины Подключение воды Посудомоечная машина

Подключение воды в посудомоечной машине Установка линии подачи воды в посудомоечную машину

Как установить посудомоечные машины Стиральные машины Homebase

Схема подключения

Как работает ваша водопроводная система

Ваша водопроводная система состоит из множества труб, клапанов и кранов, которые работают вместе, чтобы вода поступала в ваш дом или коммерческое здание и из него.

Приведенная ниже диаграмма служит примером того, как должна быть установлена ​​жилищная водопроводная система, чтобы обеспечить надлежащую сантехнику по всему дому. Однако в зависимости от планировки и возраста вашего здания эта водопроводная схема может стать более сложной. Это особенно актуально для жилых комплексов, ресторанов и коммерческих зданий с уникальными потребностями в сантехнике.

Хотите узнать, как работает ваша конкретная система? Позвоните в команду Harris Plumbing сегодня по телефону 1-866-786-1801. Мы можем предоставить полезный анализ сантехники и услуги в Барри, Ориллиа, Мускока, Хантсвилл, Аврора, Ньюмаркет, Ричмонд Хилл и Джорджина.

Какие трубы для чего предназначены?

Судя по диаграммам выше, ваши водопроводные трубы функционируют следующим образом:

• Синие линии = подача пресной воды в здание
• Красные линии = подача горячей воды в дом
• Серые линии = трубы, отводящие отходы из здания и вентиляционные трубы, отводящие газы от здания (через крышу)

Основные водопроводные системы

Существуют две основные водопроводные системы, которые удовлетворяют основные потребности вашего дома в водопроводе: одна обеспечивает подачу чистой воды в дом, а другая отводит грязную воду из дома. Эти две системы, подключенные к унитазу, ванне, душу и другим смесителям в вашем доме, поддерживают поток воды в нужном направлении.

Доступ к пресной воде

Свежая и чистая вода подается в ваш дом через «магистральный водопровод». Отфильтрованная через одну трубу, эта вода под давлением течет в различные приспособления в вашем доме в любой момент времени.

Эта вода может быть получена из колодца, расположенного на вашем участке, пруда или реки (в основном в коттеджах) или, как в большинстве случаев, из городской городской водоочистной станции.Однако важно отметить, что неочищенная вода, например вода, откачиваемая из прудов или рек, может быть небезопасной для питья. Личные запасы воды перед употреблением всегда необходимо очищать от жесткости и загрязнений.

Городское водоснабжение

Муниципальная вода берется из близлежащих водоемов и обрабатывается, чтобы обеспечить соответствие воды стандартам, установленным муниципалитетом или провинцией / территорией. Для дальнейшей очистки воды многие домовладельцы устанавливают системы фильтрации воды, которые:

• Улучшить вкус и запах
• Удалить осадок
• Устранить твердость
• Уменьшить хлор

Чтобы решить ваши проблемы с фильтрацией воды, всегда лучше обратиться к надежному водопроводчику, который предоставит вам все необходимые знания для принятия обоснованного решения о системе фильтрации воды.Ваш надежный сантехник также может провести тест на безопасность, который позволит исследовать загрязняющие вещества в вашей воде.

Холодное водоснабжение против. Горячее водоснабжение

Холодная вода поступает в ваш дом или здание через линию обслуживания, которая затем распределяет горячую или холодную воду в ваши светильники. Эта линия обычно проходит через центральную колонну, идущую от этажа к этажу. Горячая вода течет по коротким и прямым трубам — чем длиннее трубопровод, тем больше тепла будет потеряно при передаче.Более короткие трубы также позволяют жителям быстрее получать доступ к горячей воде.

Горячая вода нагревается либо с помощью электрического или газового резервуара для горячей воды, либо с помощью более современного, компактного и эффективного водонагревателя без резервуаров.

Система сточных вод

Ваша система сточных вод разделена на две части — трубы, по которым сточные воды отводятся от вашего дома, и вентиляционные трубы, по которым канализационный газ отводится от вашего дома. Сточные воды проходят по трубам, по которым вода и отходы сливаются в местную канализацию, которая управляется вашим городом или поселком.Большинство канализационных систем используют силу тяжести для перемещения сточных вод в нужное место.

Чем дальше от унитаза или раковины, тем больше становятся трубы для сточных вод. Это позволяет удалять отходы из разных частей вашего дома или офиса одновременно — без засорения труб. Угол и расход этих труб также важны для защиты ваших сточных труб от скоплений.

Для получения дополнительной информации о ваших системах водоснабжения и водопровода, ознакомьтесь с нашей полезной коллекцией ресурсов канализационных и септических линий:

Отвод газа из канализации

Для правильной работы вашей домашней и коммерческой сантехнической системы необходимо дышать. Вентиляционные трубы, которые проходят через ваше здание и выходят через крышу, работают для отвода любого канализационного газа, который потенциально может задерживаться или застревать в вашем доме.

Газовые ловушки и системы вентиляции также предотвращают попадание в дом запахов газов и опасных микробов, которые могут вызвать серьезное заболевание.

Выявление проблем с вашей сантехнической системой

Если вода по какой-либо причине не течет, вероятно, вы столкнулись с засорением, поломкой или проблемой в трубе.В этом случае обратитесь к местному водопроводчику, чтобы он оценил и определил эффективное решение, которое восстановит поток воды.

Как указано в нашей статье «6 признаков того, что вам нужна замена канализации», ниже приведены несколько признаков того, что вам нужно будет проверить свою сантехнику:

Есть вопрос? Мы здесь, чтобы помочь! Позвоните в команду Harris Plumbing сегодня по телефону 1-866-786-1801. Мы можем предоставить полезный анализ сантехники и услуги в Барри, Ориллиа, Мускока, Хантсвилл, Аврора, Ньюмаркет, Ричмонд Хилл и Джорджина.

Baker Water Systems — Схема скважины

Baker Water Systems — Схема скважины

Рекомендуемые товары

Дворовые гидранты

Бескамерные переходники

Крышки колодцев

Ограничители крутящего момента

Схема скважины

Жилой

Продукты для фильтрации

Продукция для колодцев

Принадлежности для колодцев

Монтажные и электрические аксессуары

Отключение насоса сточных вод

1. ОБРАТНЫЙ КЛАПАН

   (Раздел G) Расположенный в верхней части насоса, он предотвращает обратный поток в насос и удерживает напор воды в системе.

2. ПЕРЕХОДНИК ЛАТУННЫЙ ТРОС

   (Раздел А) Соединяет безбарьерный адаптер и погружной насос страховочным тросом.

3. ЗАЖИМЫ ИДЕАЛЬНЫЕ

   (Раздел Q) Зажимы из нержавеющей стали для надежных соединений между трубой и вставными фитингами или ограничителем крутящего момента.

4. НАБОР ДЛЯ ТЕРМОУСАДКИ 3M ™

   (Раздел S) Для герметичного соединения электрических кабелей в установках с погружными насосами.

5. МОМЕНТАЛЬНЫЙ ОПРЕДЕЛИТЕЛЬ

   (Раздел R) Устанавливается непосредственно над погружными насосами для защиты компонентов насоса и скважины от повреждения пусковым моментом.

6. ПРЕДОХРАНИТЕЛЬНЫЙ ТРОС

   (Раздел R) Линия безопасности от верха колодца до насоса.

7. КАБЕЛЬНАЯ СТЯЖКА

   (Раздел R) Крепит кабель к отводной трубе

8. ЗАЩИТА КАБЕЛЯ

   (Раздел R) Патент США № 6,595,284. Защищает провода погружного кабеля от истирания о стенки колодца. Доступны два стиля: самозажимной или защелкивающийся.

9. ПЕРЕХОДНИК БЕЗЖИГАТЕЛЬНЫЙ

   (Раздел M) Обеспечивает водонепроницаемое, санитарное, съемное соединение между насосом и домом.Устанавливается в кожух ниже линии замерзания для предотвращения замерзания.

10. ЛАТУННАЯ ВСТАВКА

    (Раздел А) Обеспечивает соединение между трубой из полиэтилена и трубной резьбой адаптера Pitless.

11. КОЛПАЧОК НА ВОДОСНАБЖЕНИЕ

    (Раздел L) Внутренняя прокладка сжимается до внешнего диаметра корпуса, обеспечивая водонепроницаемое уплотнение. Верхняя часть крышки легко снимается, чтобы получить доступ для обслуживания.

12. УПЛОТНЕНИЕ СКВАЖИНЫ

    (Раздел K) Используется в надземных установках для надежного уплотнения внутри корпуса.

13. ОБРАТНЫЙ КЛАПАН

    (Раздел G) В насосных установках обратный клапан, установленный рядом со входом в резервуар, удерживает воду в резервуаре, когда насос не работает.

14. ТРОЙНИК БАК

    (Раздел O) Соединения линии воды от насоса до бака давления и обслуживание линии от резервуара к дому. Предусмотрены краны для подключения реле давления, манометра, сливного клапана, предохранительного клапана, отсекающего клапана и т. Д.

15. СЛИВНЫЙ КЛАПАН

    (Раздел H) Для легкого опорожнения системы.

16. ЛАТУНЬ

    (Раздел D) Наружная резьба позволяет прикрепить реле давления к тройнику бака.

17. КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ

    (Раздел I) Защищает от повышения давления. Должен использоваться в любой системе, где насос может развивать давление, превышающее максимальное значение системы.

18. МАНОМЕТР

    (Раздел R) Меры давления воды в баке высокого давления.

19. РЕЛЕ ДАВЛЕНИЯ

    (Раздел S) Сигнализирует насосу о запуске, когда в водяной системе падает до заданного низкого давления, и об остановке, когда достигается отметка высокого давления.

20. ПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ SQUARE D

    (Раздел S) Для электрического управления и распределения к насосу.

21. МОЛНИИ

    (Раздел S) Защищает двигатель насоса и элементы управления от скачков напряжения, вызванных молнией, переключением нагрузок и помехами в электросети.

22. КЛАПАН ШАРОВОЙ

    (Раздел H) Действует как запорный клапан на линии подачи от резервуара к дому.

23. ФИЛЬТР ДЛЯ ВОДЫ

    (Раздел T) Фильтр для всего дома, который удаляет частицы ржавчины, песок и т. Д.от водопровода.

Вспомогательные материалы и руководства по ирригации — Как подключиться к основной линии водоснабжения для установки системы полива

Чтобы поставить новую спринклерную систему, вам нужно будет подключиться к существующей системе подачи холодной воды.Если ваш план предусматривает обрезку существующих труб, вы можете нанять сантехника. Если вы все же решили заняться этим самостоятельно, обязательно отключите подачу воды перед началом каких-либо работ. ГДЕ ЗАПУСТИТЬ СИСТЕМУ В мягком климате можно использовать водопроводный кран. В холодно-зимнем климате или если у вас нет достаточного потока воды из крана, вы можете перерезать основную водопроводную линию. Врезка в существующий кран Часто самым простым способом действий является соединение на трубе, обслуживающей кран.Благодаря этому методу вы избегаете резки трубы. Выключите подачу воды в дом и слейте воду из крана, затем снимите кран и установите латунный или оцинкованный тройник. Подберите размер выпускного отверстия к крану и оросительной трубе, которую вы планируете использовать. Снова установите кран; затем установите ниппель (короткий отрезок трубы с резьбой на каждом конце) в шток тройника и подсоедините к нему запорный клапан. Врезка на линии обслуживания Врезавшись в линию обслуживания и надев компрессионный тройник, вы можете подключить спринклерную систему к водопроводу без пайки. В некоторых случаях вы можете избежать перерезания основной линии, подключив вашу систему к внешнему крану (см. Схему и примечание). В незамерзающих зонах труба ПВХ может быть заменена медью. ЗАПОРНЫЕ КЛАПАНЫ Независимо от того, используется ли PVB или нет, мы рекомендуем установить запорный клапан между зонными клапанами и линией обслуживания. Это позволит вам легко отключить воду в вашей оросительной системе, если вам потребуется произвести ремонт или заменить детали.Проверьте местные коды типа запорного клапана рекомендуется. ПРИМЕЧАНИЕ. Трубы следует прокладывать на глубине не менее 6 дюймов под землей. ** Чтобы активировать поток воды, нажмите кнопку «синяя» вода в правом верхнем углу изображения. ЕСЛИ СЧЕТЧИК У ВАС ДВОР: Перекройте подачу воды на счетчике (сначала обратитесь в отдел водоснабжения). Копайте, чтобы обнажить линию обслуживания. Подключить к водопроводу, между счетчиком воды и домом. Удалите часть трубы, оставив зазор , достаточно большой, чтобы можно было скользить по компрессионному тройнику. Наденьте тройник на каждый конец трубы. Затяните стяжные гайки. Резиновая прокладка прижимается к трубе, создавая уплотнение для предотвращения утечки. Установите короткий ниппель, используя ленту из ПТФЭ на всех резьбовых соединениях тройника. Присоедините запорный клапан в небольшом корпусе к этому участку трубы. Запорный вентиль позволяет при необходимости отключить систему вручную. сохраняйте это соединение как можно более чистым. Это ваш водопроводный кран. ** Чтобы активировать поток воды, нажмите кнопку «синяя» вода в правом верхнем углу изображения. ЕСЛИ СЧЕТЧИК В ВАШЕМ ПОДВАЛЕ: Перекройте подачу воды на счетчике (уточните в водоканале). Установите соответствующий тройник в линию обслуживания для подключения к поливу. Просверлите отверстие в подоконнике над фундаментом или долотите отверстие в стене подвала для прохода оросительной линии. Сделайте его не больше, чем необходимо для трубы диаметром 1 дюйм. Установите соединительную арматуру, как показано. Полнопоточный шаровой кран — хороший выбор для отключения полива, чтобы вы могли обслуживать свою систему, не перекрывая водоснабжение всего дома. Предохранитель обратного потока пониженного давления, предназначенный для работы ниже уровня земли, должен быть присоединен далее вдоль трубы, а затем сливной клапан. Для сливного клапана используйте задвижку. Дренажный клапан должен быть как можно ниже, чтобы обеспечить полный дренаж системы. Наконец, заделайте отверстие в подоконнике или фундаменте герметиком. ** Чтобы активировать поток воды, нажмите кнопку «синяя» вода в верхней части изображения. ПРЕДОТВРАЩЕНИЕ ОБРАТНОГО ПОТОКА Каждый раз, когда вы подключаетесь к системе питьевого водоснабжения (например, к водопроводу в помещении), всегда устанавливайте устройство для предотвращения обратного потока, чтобы использованная вода не попала обратно в водопровод. Если вы используете антисифонные регулирующие клапаны, в каждый клапан встроен превентор. В одноконтурной системе, которая работает непосредственно от нагнетателя шланга, вы можете навинтить прерыватель вакуума на конец крана. Для линейных клапанов в начале системы необходим вакуумный прерыватель давления, если он расположен выше самой высокой спринклерной головки. В противном случае вам потребуется установить предохранитель обратного потока по принципу пониженного давления (RP) на главной линии перед клапанами на высоте не менее 12 дюймов над землей. Предохранитель обратного потока по принципу пониженного давления Вакуумный выключатель

Авторские права © 2010 IrrigationRepair. com — Все права защищены

Руководство по установке системы обратного осмоса

Схема установки обратного осмоса

Скачать Руководство по установке обратного осмоса Анимация установки обратного осмоса
Требуется Adobe Acrobat Reader

Также просмотрите наши разнесенные диаграммы внизу этого руководства.

Ваша система обратного осмоса (RO) была протестирована на правильность ее работы.Рекомендуется следующее периодическое обслуживание, чтобы ваша система прослужила годы безотказной работы:

• Предварительные фильтры (осадок) — один раз в год
• Предварительный фильтр (угольные блоки) — один раз в год
• Мембрана обратного осмоса — обычно каждые 2 года
• Постфильтр (угольный) — один раз в год

Компоненты системы обратного осмоса

• Модуль обратного осмоса

  Модуль обратного осмоса является основным компонентом и содержит предварительные фильтры, мембрану и постфильтр. Предусмотрен кронштейн, поэтому их можно установить под раковиной или в подвале.

• Угловой запорный клапан

  Угловой запорный клапан подключается к линии холодной воды для подачи воды в систему обратного осмоса и обеспечивает простую возможность перекрыть подачу воды при обслуживании устройства.

• Предварительный фильтр # 1

  Полипропиленовый фильтр из выдувного расплава удаляет более крупные частицы, такие как грязь, ржавчина и отложения.

• Предварительный фильтр №2 (и 3, если применимо)

  Углеродный блок 10 микрон удаляет хлор и химические загрязнения в питательной воде и защищает мембрану обратного осмоса.

• Автоматический запорный клапан

  Автоматический запорный клапан закрывается, когда резервуар для хранения полон, и отключает подачу воды для экономии воды. Клапан активируется, когда давление в баллоне составляет 2/3 давления подачи.

• Мембрана

  Мембрана обратного осмоса Тонкопленочные композитные мембраны восстанавливают растворенные минералы, металлы и соли. В этом процессе вредные соединения отделяются мембраной от воды, а загрязнения смываются в канализацию.

• Постфильтр

  Постфильтр с активированным углем из скорлупы кокосового ореха предназначен для окончательной «полировки» и удаления вкусов, запахов и обеспечения воды с прекрасным вкусом.

• Баллон-дозатор

  Бак-дозатор вмещает воду, очищенную обратным осмосом, готовую к использованию.

• Кран для питьевой воды

  Смеситель обратного осмоса используется для подачи очищенной воды, когда вы этого хотите.

• Дренажный хомут

  Седельный клапан для сточных вод соединяется со сливом для удаления отработанной воды из системы обратного осмоса.

• Трубка

  Трубка соединяет все компоненты обратного осмоса.

• Фитинги быстрого соединения

  Фитинги Quick-Connect используются для необходимых соединений труб. Эти фитинги соединяются путем проталкивания трубки в фитинг с небольшим сопротивлением до тех пор, пока трубка не войдет в фитинг. Просто сделайте чистый разрез в трубке и осторожно протолкните трубку, пока она не перестанет проходить. Чтобы убедиться, что трубка плотно прилегает, аккуратно потяните ее назад; он должен поймать.Всегда проверяйте герметичность, чтобы обеспечить водонепроницаемое соединение. (см. рисунок 1).

Инструменты

В зависимости от конкретной установки могут потребоваться следующие инструменты:

• 3/8 «регулируемая скорость электродрель ; (2500 об / мин лучше всего для нержавеющей стали)
• 1/8 «, 1/4» и 1/2 « сверла по металлу
• 1/8 «, 1/4» и 1/2 « сверла по бетону (для фарфоровых раковин)
• Отвертка с крестообразным шлицем
• 6 « разводной ключ
• Тефлоновая лента и резак для пластиковых труб
• Молоток и кернер

Расположение системы

Ваша система обратного осмоса может быть установлена ​​под раковиной или в подвале. Не устанавливайте блок в местах, где он может подвергаться воздействию отрицательных температур. Можно также рассмотреть возможность подключения к ледогенератору или другому удаленному месту, если подключение может быть выполнено без использования труб длиной более 12 дюймов, в противном случае может потребоваться нагнетательный насос. Можно попытаться выполнить более дальние прогоны, и насос можно будет добавить позже только при необходимости

Рекомендации по размещению компонентов следующие:

• Смеситель

  следует размещать на раковине или рядом с ней, где обычно требуется питьевая вода / вода для приготовления пищи.Если существующее отверстие недоступно, требуется 2-дюймовая плоская поверхность для установки смесителя. Толщина монтажной поверхности не должна превышать 1-1 / 4 дюйма, в противном случае потребуется удлинитель смесителя (не входит в комплект).

• Бак дозатора

  можно разместить там, где это удобно, в пределах десяти футов от крана. Под раковиной, в соседнем шкафу или на стропилах в подвале — отличный выбор. Полные баки могут весить более тридцати фунтов; поэтому убедитесь, что все используемые стеллажи надежно закреплены. Бак-дозатор можно ставить на бок или вертикально.

• Устройство обратного осмоса

  может быть установлено на любой стороне раковины, в задней части шкафа или в подвале. Установка устройства с левой или правой стороны шкафа под раковиной обеспечивает более легкий доступ к устройству для будущего обслуживания.

• Угловой запорный клапан

  используется для подачи питательной воды к установке обратного осмоса. Расположите эту сборку как можно ближе к установке обратного осмоса. Соединения между верхней частью холодной водой запорным клапана и нижней частью стояк трубы, которая проходит между вашим холодной водой запорным и краном.Узнайте у местного дилера, какие альтернативы можно использовать вместо переходника углового упора, если его нельзя установить под вашей раковиной.

• Сливной патрубок

  используется для соединения сточной воды со сливом под раковиной. Он предназначен для установки вокруг стандартной дренажной трубы с внешним диаметром 1-1 / 2 дюйма. Сливной седловой клапан всегда должен устанавливаться перед (над) p-образным сифоном и на вертикальном или горизонтальном патрубке. Не устанавливайте сливной патрубок рядом с мусорным баком. утилизация, чтобы избежать засорения дренажной линии мусором.

Подготовка системы

Откройте транспортировочную коробку, извлеките компоненты и проверьте наличие всех деталей.

Этапы установки

Все сантехнические работы должны быть выполнены в соответствии с государственными и местными правилами водопровода. В некоторых муниципалитетах может потребоваться установка лицензированным сантехником. Для получения дополнительной информации обратитесь к местным правилам водоснабжения.

1. 1. Установка смесителя

   Если в мойке есть распылитель, его можно отсоединить для установки смесителя. Для герметизации соединения распылителя потребуется заглушка или заглушка, или распылитель можно оставить подключенным под раковиной.

   Чтобы проделать монтажное отверстие для крана (если отверстие для распылителя или другое существующее отверстие не используется), проверьте ниже, чтобы убедиться, что сверло не мешает ничему внизу. Требуется 2-дюймовая плоская поверхность, не превышающая толщину 1-1 / 4 дюйма.

   Смеситель должен быть расположен так, чтобы он опорожнялся в раковину, а излив для удобства поворачивался свободно.Если в раковине есть отверстие, в которое можно установить кран обратного осмоса, сверление не требуется. Приступите к установке смесителя.

   Порядок установки фарфора, эмали, керамики на металле или чугуна:

   Необходимо принять меры для проникновения фарфора в металлическую основу и предотвращения сколов или царапин.

   Процедуры:

   • Отметьте центр кернером для пилотного отверстия 1/4 дюйма.
   • Осторожно просверлите пилотное отверстие с ямой для кладки в фарфоре и остановите его, когда покажется металл. (Используйте легкое давление и медленную скорость)
   • Смените сверло на стандартное сверло по металлу, чтобы продолжать резать металл под фарфоровой поверхностью.
   • Продолжайте увеличивать пилотное отверстие с помощью больших режущих инструментов по камню и металлу, пока отверстие не станет 1/2 дюйма.

   Порядок установки моек из нержавеющей стали

   Процедуры:

   • Отметьте центр кернером для пилотного отверстия 1/4 дюйма.
   • Просверлите пилотное отверстие.
   • Продолжайте увеличивать отверстие сверлом большего размера, пока оно не станет 1/2 дюйма.
   • Очистить острые края.

   Примечание. В некоторых муниципалитетах требуются смесители с воздушным зазором . Для этих смесителей требуется отверстие 1-1 / 4 дюйма в раковине, а не отверстие 1/2 дюйма, необходимое для стандартного смесителя, входящего в систему обратного осмоса. Чтобы сделать отверстие размером 1 1/4 дюйма для установки смесителя с воздушным зазором, требуются специальные инструменты, такие как перфоратор для шасси (нержавеющая сталь) или резак Relton (фарфор), если достаточно большое отверстие еще не доступно.Обратитесь к местному дилеру за дополнительной информацией.

2. 2. Установка смесителя

   Снимите крепеж с резьбового стержня. Хромированные опорные пластины и резиновые шайбы скользят по стойке к корпусу смесителя.

   Проденьте стержень с резьбой в отверстие раковины и сориентируйте кран. Снизу раковины наденьте стопорную шайбу и шестигранную гайку на резьбовой стержень и затяните гаечным ключом.

   Примечание: Лучше всего, чтобы кто-нибудь держал смеситель над раковиной, чтобы он не сдвинулся с места.Если это невозможно, затяните шестигранную гайку до тех пор, пока она не будет затянута чуть меньше, чем полностью. Затем поверните основание смесителя над раковиной, затягивая его, ориентируя смеситель в нужном месте.

3. 3. Угловой запорный клапан и трубка Установка

   Угловой запорный клапан John Guest обеспечивает простое и легкое соединение между угловым упором (перекрытие холодной воды) и нижней частью стояка. Угол Запорный клапан имеет встроенный запорный и обеспечивает подключение питания питания для системы обратного осмоса.

   Процедура установки: (См. Рисунок 2)

   1. Отключите подачу холодной воды с помощью углового выключателя, расположенного под раковиной.
   2. После закрытия клапана сбросьте давление, открыв ручку смесителя со стороны холодной воды.
   3. С помощью разводного ключа, отсоединить стояк трубку от существующей холодной воды запорного.
   4. Переместить трубки от клапана, чтобы освободить место для John Guest углового упора клапана.
   5. Подключите поворотный конец John Guest углового упора клапана на резьбу холодной воды запорной. Это соединение следует затягивать только вручную.
   6. Подключение стояк трубки к мужскому концу John Guest угловому упору клапана и затяните с помощью гаечного ключа.
   7. Connect длина 1/4″ трубки между фитингом John Guest на угловом упоре клапана и входом блока обратного осмоса.



   Гибкие переходные трубки:

   Большинство используемых в настоящее время стояков изготовлено из гибкого материала: плетеной нержавеющей стали, плетеной пластмассы или серых пластиковых труб 3/8 дюйма.Эти гибкие трубки проще всего использовать с запорным клапаном John Guest Angle, потому что 2 дюйма дополнительного пространства, необходимого для адаптера крана, можно легко разместить, согнув такой стояк. Более короткая стояк не потребуется.

   Медные стояки:

   Если стояк труба изготовлена ​​из меди вам нужно будет либо сделать изгиб в меди, чтобы для 2″ пространства, необходимых для John Guest углового упора клапана. Если медная труба 3/8″ , сгибание может легко делается вручную.

   Угловой запорный клапан John Guest работает с запорными клапанами 3/8 дюйма и стояками. В некоторых случаях в старых сантехнических системах могут использоваться запорная труба большего размера и стояк. В этом случае потребуется либо заменить старый клапан и стояк с новыми частями 3/8 дюйма, или используйте альтернативное соединение для подачи воды в систему обратного осмоса. Альтернативы включают самопроникающие клапаны, Т-образные фитинги и переходники для кранов, которые соединяются между краном и верхней частью стояка.

   За дополнительной помощью обратитесь к своему дистрибьютору или специалисту по установке.

   Нажмите здесь, если у вас есть самопроникающий клапан для клапана подачи.


   3-А. Самопроникающий клапан и установка трубопровода

   Самопроникающий клапан (не входит в комплект) предназначен для использования с медными или хромированными медными трубками с внешним диаметром от 3/8 «до 1/2», ХПВХ и гибкими серыми стояками размером не менее 3/8 «. не следует использовать на ребристых, гофрированных, армированных пластиковых или стальных трубах с оплеткой.Узнайте у местного дилера, какие альтернативы можно использовать вместо самопроникающего клапана, если его нельзя использовать под вашей раковиной.

   Установка с использованием медных трубок / трубок или трубок, ХПВХ и серых гибких вертикальных трубок: (см. Рисунок 2-A)

   1. Отключить вентиль холодной воды из-под раковины или вентиль на водопроводе на весь дом.
   2. Перед установкой седлового клапана убедитесь, что прокалывающая трубка не выступает за резиновую прокладку.
   3. Установите седловой клапан на трубу / трубу (как показано на рисунке 3)
   4. Поверните ручку по часовой стрелке до упора, чтобы проткнуть трубу / трубу (в этом положении клапан закрыт)
   5. Включить подачу воды в напорную линию холодной воды.
   6. Затяните гайку / уплотнение с помощью гаечного ключа вокруг штока клапана.
   7. Подсоедините трубку к клапану подачи воды, используя латунную стяжную гайку, вставку жесткости и пластиковую втулку.
   8. Чтобы открыть клапан, поверните ручку против часовой стрелки.

   Седельные клапаны с трубами из других металлов:

   1. Отключить подачу холодной воды.
   2. Просверлите отверстие диаметром 3/16 дюйма в желаемом месте.
   3. Убедитесь, что прокалывающая трубка не выступает за резиновую прокладку.
   4. Установить седловой клапан на трубу, совместив его с отверстием.
   5. Поверните ручку седлового клапана по часовой стрелке, чтобы закрыть клапан.
   6. Затяните гайку / уплотнение вокруг штока клапана гаечным ключом.
   7. Подсоедините трубку к клапану подачи воды, используя латунную стяжную гайку, вставку жесткости и пластиковую втулку.
   8. Включить подачу холодной воды.
   9. Чтобы открыть клапан, поверните ручку против часовой стрелки.
   Щелкните здесь, если у вас есть переходник для смесителя для клапана подачи


   3-Б.Переходник для крана, шаровой кран и установка трубок

   Переходник для смесителя (не входит в комплект) и шаровой кран (в комплект не входит) будут работать со всеми стандартными кухонными смесителями и обеспечат надежное соединение для подачи питательной воды в установку обратного осмоса.

   Процедура установки: (См. Рисунок 2-B)

   1. Отключите подачу холодной воды с помощью углового выключателя, расположенного под раковиной.
   2. После закрытия клапана сбросьте давление, открыв ручку смесителя со стороны холодной воды.
   3. С помощью разводного ключа или ключа для раковины отсоедините стояк от нижней части крана.
   4. Проденьте резьбу с внутренней стороны переходника для смесителя с охватываемой стороной крана.
   5. Наденьте стояк на нижнюю часть переходника крана.
   6. Подсоедините отрезок трубки длиной 1/4 дюйма между фитингом на стороне переходника крана и шаровым клапаном.

   Гибкие переходные трубки:

   Большинство используемых в настоящее время стояков изготовлено из гибкого материала: плетеной нержавеющей стали, плетеной пластмассы или серых пластиковых труб 3/8 дюйма.Эти гибкие трубки проще всего использовать с переходником для смесителя, потому что 2 дюйма дополнительного пространства, необходимого для переходника для смесителя, можно легко разместить, согнув этот тип стояка. Более короткая стояк не потребуется.

   Медные стояки:

   Если ваша стояковая трубка сделана из меди, вам нужно будет либо сделать изгиб в меди, чтобы оставить 2 дюйма пространства, необходимого для переходника крана. Если медная трубка составляет 3/8 дюйма, ее можно легко согнуть. рукой.

   Если медная труба стояка больше 3/8 дюйма, рекомендуется вырезать 2 дюйма от нижней части стояка, чтобы оставить необходимое пространство. Резак для медных труб — идеальный инструмент для этого разреза, хотя можно использовать ножовку. Если сделан разрез, необходимо установить новое компрессионное кольцо (не входит в комплект) для создания нового водонепроницаемого соединения с стояком и угловым запорным запорным клапаном.

4. 4.Установка сливного седлового клапана

   Сливной патрубок используется для соединения сточных вод со сливом под раковиной, который предназначен для установки вокруг стандартной дренажной трубы с внешним диаметром 1-1 / 2 дюйма. Сливной седловой клапан всегда должен устанавливаться перед (над) сливным отверстием. сифон и на вертикальном или горизонтальном водостоке.Не устанавливайте сливной патрубок рядом с мусоропроводом, чтобы не засорить сливную линию мусором.

   Процедура установки: (См. Рисунок 3)

   1. Установите сливной седловой клапан в выбранном месте и отметьте отверстие.
   2. Просверлите отверстие 1/4 «на отметке через одну сторону трубы.
   3. Снимите подкладку с прокладки и приложите липкую сторону к половине фитинга сливного хомута вокруг отверстия.
   4. Поместите обе половины сливного патрубка на сливную трубу так, чтобы отверстие совместилось с просверленным отверстием. Используйте небольшое сверло, чтобы убедиться, что дренажный хомут правильно выровнен.
   5. Закрепите зажим сливного седла на клапане с помощью прилагаемых болтов и гаек. (Не затягивайте слишком сильно и убедитесь, что между половинками седла с каждой стороны есть равное пространство)

5. 5.

   Начальные соединения трубопровода

   Для удобства установки под раковиной, на данном этапе может быть целесообразно выполнить соединения труб под раковиной.

6. 6. Установка компонентов обратного осмоса

   Требуется установка картриджа

   Отстойный картридж, картридж (и) угольного блока и мембрана обратного осмоса должны быть установлены в установке обратного осмоса. Картриджи поставляются в санитарной упаковке.Пожалуйста, мойте руки или используйте перчатки при работе с картриджами.

   Картридж отстойника из полипропилена, полученного методом экструзии с раздувом из расплава, является первым на впускной стороне, за ним следует картридж (ы) угольного блока (CBC10-10). Оба этих картриджа можно установить любым концом вперед. Мембрана входит в корпус мембраны концом уплотнительного кольца вперед. Убедитесь, что мембрана обратного осмоса вставлена ​​в корпус мембраны до упора.

7. 7.Установка установки обратного осмоса

   Блок обратного осмоса обычно монтируется на правой или левой боковой стенке шкафа под мойкой, в зависимости от того, где должен быть расположен подающий бак. Обычно блок устанавливается спереди шкафа, а резервуар — сзади.

   Для установки устройства поднимите его как минимум на 2 дюйма от пола, выровняйте и отметьте место необходимых монтажных отверстий. Просверлите отверстие для крепежных винтов и установите винты, позволяющие прорезям монтажного кронштейна надевать на них.

   Примечание: Если боковые стенки шкафа не сплошные, устройство может стоять на полу с винтами, используемыми только для того, чтобы удерживать его напротив шкафа в вертикальном положении.

8. 8. Размещение резервуаров предварительного наполнения и подачи

   Рекомендуется предварительное наполнение резервуара для хранения, чтобы было давление, достаточное для проверки на утечки, и вода для промывки угольного пост-фильтра. Для этого подсоедините линию подачи, которая будет обслуживать установку обратного осмоса, непосредственно к резервуару-дозатору.Для этой цели предусмотрен переходник 3/8 «x 1/4». Позвольте воде заполнить мочевой пузырь до упора. Закройте клапан резервуара, отключите давление подачи, снимите трубку с редуктора и снимите редуктор с клапана резервуара.

   Резервуар подачи следует разместить под прилавком или в пределах 10 футов от установки обратного осмоса.

   Примечание: В баллонах предварительно находится давление воздуха 7 фунтов на квадратный дюйм.

9. 9.Окончательные соединения трубопровода

   После установки всех компонентов завершите окончательные соединения трубок в соответствии со следующими инструкциями:

   1. Трубки должны повторять контур шкафов.
   2. Отрежьте трубы до нужной длины, используя квадратные надрезы и подходящий режущий инструмент.
   3. Убедитесь, что на трубке нет перегибов.
   4. Держите трубки от установки обратного осмоса к резервуару и крану как можно короче для обеспечения хорошего потока.
   5. Дренажная линия представляет собой короткую трубку 1/4 дюйма, соединенную с корпусом мембраны. На этой трубке установлен 3-дюймовый цилиндрический ограничитель дренажного потока. Здесь дренажная линия подключается к установке обратного осмоса. Не снимайте ограничитель дренажного потока, так как это вызовет отказ системы.

Подключение ледогенератора

(опция, требуется Т-образный фитинг и дополнительный запорный клапан, не поставляемые с блоком обратного осмоса)

Блок обратного осмоса может быть подключен к любому стандартному ледогенератору холодильника или льдогенератору / диспенсеру воды.

Не подключайте к барному льдогенератору коммерческого типа!

Для завершения этой операции подсоедините тройник с запорным клапаном к трубке крана и проведите трубку к холодильнику. (Подсоединение к существующим медным трубкам не рекомендуется из-за возможной коррозии). Выключите ледогенератор в морозильной камере, прежде чем отключать существующую линию подачи водопроводной воды в холодильник. Включите ледогенератор после того, как система обратного осмоса была слита несколько раз и в баке будет полный запас воды.

Линии ледогенераторов

часто проходят по стропилам недостроенных подвалов или готовых подвальных помещений с подвесными потолками и затем до холодильника. Если в подвале жесткий потолок, такой вариант не подходит, и линию придется провести через шкафы. В тех случаях, когда подвал или шкафы, соединяющие раковину и холодильник, недоступны, подключение ледогенератора невозможно.

Примечание: Перед тем, как выполнять какие-либо работы с системой обратного осмоса, выключите клапан ледогенератора и блок ледогенератора.Включите снова только после того, как система обратного осмоса будет продезинфицирована и промыта.

Запуск системы

Перед вводом в эксплуатацию

1. Проверить все фитинговые соединения.
2. Откройте шаровой кран, дайте системе создать давление и проверьте на утечки.
3. Откройте клапан на бачке-дозаторе и открывайте кран, пока не потечет вода.
4. Закройте кран, подождите пять минут и проверьте герметичность.
5. Позвольте системе произвести полный бак воды обратного осмоса.(2-3 часа)

Система промывки и проверка работы

1. Поверните рычаг крана вверх, и кран останется включенным. Сделайте это и дайте резервуару полностью стечь всей воде.

   Не используйте эту воду!

2. Закройте кран и еще раз проверьте систему на предмет утечек.
3. Позвольте системе производить воду в течение 4 часов, к этому моменту резервуар-дозатор будет заполнен.
4. Снова откройте кран и дайте баку опуститься во второй раз.

   Не используйте эту воду!

5. Закройте кран и дайте устройству произвести еще один резервуар с водой.
6. В этот момент можно открыть линию подачи к соединению льдогенератора (опция), и вода обратного осмоса готова к употреблению.

Замена фильтров и дезинфекция системы

Каждый год фильтры в системе следует заменять. Обычно мембрану можно заменять раз в два года, но предварительные фильтры и постфильтры следует менять ежегодно, а в некоторых случаях и чаще.

Замена фильтра

1. Выключите клапан на бачке обратного осмоса.
2. Отключить давление питательной воды.
3. Откройте кран обратного осмоса, чтобы сбросить давление.
4. С помощью прилагаемого гаечного ключа снимите корпус фильтра.
5. Выбросить старые фильтры.
6. Очистите корпуса фильтра щеткой для очистки.
7. Выполните шаги по дезинфекции, описанные в разделе «Санитарная обработка системы».
8. Установить новые фильтры в систему.
9. Снимите и замените фильтр GAC Post. Снимите фитинги со старого постфильтра, повторно нанесите тефлоновую ленту и установите фитинги в новый пост-фильтр.
10. Включите давление подачи.
11. Открыть кран бака.
12. Позвольте воде в баке вымыть постфильтр и слейте его до полного опорожнения. Перед использованием воды выполните еще 2 полных цикла для слива.

Замена мембраны

1. Снимите подающую трубку с конца корпуса мембраны, который имеет только 1 трубку.
2. Выверните колпачок из корпуса мембраны.
3. Снимите мембрану плоскогубцами.
4. Очистите корпус мембраны щеткой.

Примечание: При установке новой мембраны обязательно вставьте мембрану в корпус до упора. При каждой замене фильтров рекомендуется дезинфицировать систему.

Дезинфекция системы

После того, как все фильтры удалены из системы, корпуса очищены, резервуар пуст, а кран открыт…

1. Налейте 1 галлон воды в чистое ведро.
2. Добавьте 1 чайную ложку бытового отбеливателя без запаха.
3. Добавьте по 1 стакану этого раствора в каждый корпус фильтра.
4. Затяните корпуса фильтров раствором на сборке обратного осмоса.
5. Соедините корпус мембраны и подающую трубку.
6. Открыть клапан бака и клапан давления подачи.
7. Дайте воде заполнить узел корпуса обратного осмоса, пока вода не потечет из крана.
8. Закройте кран.
9. Дайте воде стечь в течение 5 минут.
10. Запорного давление подачи.
11. Дайте раствору постоять 30 минут.
12. Откройте кран и дайте системе стечь.
13. Удалите воду из корпусов перед установкой новых фильтров и мембраны.
14. Установите новые фильтры, затяните корпуса и повторно подсоедините все соединения трубок.
15. Откройте клапан давления подачи и проверьте герметичность.
16. Позвольте системе заполнить резервуар водой.
17. Выполните 2 цикла для слива, чтобы смыть дезинфицирующий раствор перед использованием воды.

Устранение неисправностей

Системы обратного осмоса

очень чувствительны к давлению и температуре. Мембраны обратного осмоса всегда лучше работают при более высоком давлении. Они производят больше воды, быстрее и лучшего качества при высоком давлении. Подавляющее большинство проблем с системами обратного осмоса является результатом низкого давления.К последствиям низкого давления относятся вода, постоянно стекающая в канализацию, медленное производство воды и низкий объем воды в резервуаре для хранения. В тех случаях, когда существует низкое давление, потребуется подкачивающий насос.

На следующей странице представлена ​​таблица, показывающая производительность мембраны обратного осмоса в диапазоне температур и давлений. Мембраны проходят испытания при давлении 65 фунтов на квадратный дюйм и температуре 77 градусов. Для каждого инкрементального изменения любой переменной соответственно меняются характеристики мембраны.Более высокое давление увеличивает производство и наоборот.

Для устранения неполадок в системе обратного осмоса, работающей с плохой работой, потребуется точное измерение давления и температуры воды. Для этого потребуется манометр, чтобы точно определить давление воды, питающей мембрану. К сожалению, описания давления воды, такие как хорошее, высокое или сильное, не помогают в диагностике системы обратного осмоса.

Посмотреть этот график отдельно График давления и температуры
Температура ° F	35 фунтов / кв. Дюйм	40 фунтов / кв. Дюйм	45 фунтов / кв. Дюйм	50 фунтов / кв. Дюйм	55 фунтов / кв. Дюйм	60 фунтов / кв. Дюйм	65 фунтов / кв. Дюйм	70 фунтов / кв. Дюйм	75 фунтов / кв. Дюйм	80 фунтов / кв. Дюйм	85 фунтов / кв. Дюйм	90 фунтов на кв. Дюйм	95 фунтов на квадратный дюйм	100 фунтов / кв. Дюйм	105 фунтов / кв. Дюйм	110 фунтов на квадратный дюйм
45 °	0.2321	0,2653	0,2985	0,3316	0,3648	0,3979	0,4311	0,4643	0,4974	0,5306	0,5638	0,5969	0,6301	0,6632	0,6964	0,7296
46 °	0.2417	0,2762	0,3108	0,3453	0,3798	0,4144	0,4489	0,4834	0,5179	0,5525	0,5870	0,6215	0,6561	0,6906	0,7251	0,7597
47 °	0. 2513	0,2872	0,3231	0,3590	0,3949	0,4308	0,4667	0,5026	0,5385	0,5744	0,6103	0,6462	0,6821	0,7179	0,7538	0,7897
48 °	0.2609	0,2981	0,3354	0,3726	0,4099	0,4472	0,4844	0,5217	0,5590	0,5962	0,6335	0,6708	0,7080	0,7453	0,7826	0,8198
49 °	0.2704	0,3091	0,3477	0,3863	0,4250	0,4636	0,5022	0,5409	0,5795	0,6181	0,6568	0,6954	0,7340	0,7726	0,8113	0,8499
50 °	0.2800	0,3200	0,3600	0,4000	0,4400	0,4800	0,5200	0,5600	0,6000	0,6400	0,6800	0,7200	0,7600	0,8000	0,8400	0,8800
51 °	0. 2896	0,3309	0,3723	0,4137	0,4550	0,4964	0,5378	0,5791	0,6205	0,6619	0,7032	0,7446	0,7860	0,8274	0,8687	0,9101
52 °	0.2991	0,3419	0,3846	0,4274	0,4701	0,5128	0,5556	0,5983	0,6410	0,6838	0,7265	0,7692	0,8120	0,8547	0,8974	0,9402
53 °	0.3087	0,3528	0,3969	0,4410	0,4851	0,5292	0,5733	0,6174	0,6615	0,7056	0,7497	0,7938	0,8379	0,8821	0,9262	0,9703
54 °	0.3183	0,3638	0,4092	0,4547	0,5002	0,5456	0,5911	0,6366	0,6821	0,7275	0,7730	0,8185	0,8639	0,9094	0,9549	1. 0003
55 °	0.3279	0,3747	0,4215	0,4684	0,5152	0,5621	0.6089	0,6557	0,7026	0,7494	0,7962	0,8431	0,8899	0,9368	0,9836	1.0304
56 °	0.3374	0,3856	0,4338	0,4821	0,5303	0,5785	0,6267	0,6749	0,7231	0,7713	0,8195	0,8677	0,9159	0,9641	1.0123	1.0605
57 °	0.3470	0,3966	0,4462	0,4957	0,5453	0,5949	0,6444	0,6940	0,7436	0,7932	0,8427	0,8923	0,9419	0,9915	1.0410	1.0906
58 °	0. 3566	0,4075	0,4585	0,5094	0,5603	0,6113	0,6622	0,7132	0,7641	0,8150	0,8660	0,9169	0,9679	1.0188	1.0697	1,1207
59 °	0.3662	0,4185	0,4708	0,5231	0,5754	0,6277	0,6800	0,7323	0,7846	0,8369	0,8892	0,9415	0,9938	1.0462	1.0985	1,1508
60 °	0.3757	0,4294	0,4831	0,5368	0,5904	0,6441	0,6978	0,7515	0,8051	0,8588	0,9125	0,9662	1.0198	1,0735	1,1272	1,1809
61 °	0.3853	0,4403	0,4954	0,5504	0. 6055	0,6605	0,7156	0,7706	0,8256	0,8807	0,9357	0,9908	1.0458	1,1009	1,1559	1,2109
62 °	0.3949	0,4513	0,5077	0,5641	0,6205	0,6769	0,7333	0,7897	0,8462	0,9026	0,9590	1.0154	1.0718	1,1282	1,1846	1,2410
63 °	0.4044	0,4622	0,5200	0,5778	0,6356	0,6933	0,7511	0,8089	0,8667	0,9244	0,9822	1.0400	1,0978	1,1556	1,2133	1,2711
64 °	0.4140	0,4732	0,5323	0,5915	0,6506	0,7097	0,7689	0,8280	0,8872	0,9463	1,0055	1. 0646	1,1238	1,1829	1,2421	1,3012
65 °	0.4236	0,4841	0,5446	0.6051	0,6656	0,7262	0,7867	0,8472	0,9077	0,9682	1.0287	1.0892	1,1497	1,2103	1,2708	1,3313
66 °	0.4332	0,4950	0,5569	0,6188	0,6807	0,7426	0,8044	0,8663	0,9282	0,9901	1,0520	1,1138	1,1757	1,2376	1,2995	1,3614
67 °	0.4427	0,5060	0,5692	0,6325	0,6957	0,7590	0,8222	0,8855	0,9487	1.0120	1,0752	1,1385	1. 2017	1,2650	1,3282	1,3915
68 °	0.4523	0,5169	0,5815	0,6462	0,7108	0,7754	0,8400	0,9046	0,9692	1.0338	1.0985	1,1631	1,2277	1,2923	1,3569	1.4215
69 °	0.4619	0,5279	0,5938	0,6598	0,7258	0,7918	0,8578	0,9238	0,9897	1.0557	1,1217	1,1877	1,2537	1,3197	1,3856	1.4516
70 °	0.4715	0,5388	0.6062	0,6735	0,7409	0.8082	0,8756	0,9429	1.0103	1,0776	1,1450	1,2123	1,2797	1,3470	1,4144	1. 4817
71 °	0.4810	0,5497	0,6185	0,6872	0,7559	0,8246	0,8933	0,9621	1.0308	1,0995	1,1682	1,2369	1,3056	1,3744	1.4431	1,5118
72 °	0.4906	0,5607	0,6308	0,7009	0,7709	0,8410	0,9111	0,9812	1,0513	1,1214	1,1915	1,2615	1,3316	1,4017	1.4718	1,5419
73 °	0.5002	0,5716	0,6431	0,7145	0,7860	0,8574	0,9289	1.0003	1.0718	1,1432	1,2147	1,2862	1,3576	1.4291	1,5005	1,5720
74 °	0. 5097	0,5826	0,6554	0,7282	0.8010	0,8738	0,9467	1.0195	1,0923	1,1651	1,2379	1,3108	1,3836	1.4564	1,5292	1,6021
75 °	0.5193	0,5935	0,6677	0,7419	0,8161	0,8903	0,9644	1,0386	1,1128	1,1870	1,2612	1,3354	1.4096	1,4838	1,5579	1,6321
76 °	0.5289	0.6044	0,6800	0,7556	0,8311	0,9067	0,9822	1,0578	1,1333	1,2089	1,2844	1,3600	1,4356	1,5111	1,5867	1,6622
77 °	0.5385	0,6154	0,6923	0,7692	0,8462	0,9231	1,0000	1,0769	1,1538	1,2308	1,3077	1,3846	1. 4615	1,5385	1,6154	1,6923
78 °	0.5480	0,6263	0,7046	0,7829	0,8612	0,9395	1.0178	1,0961	1,1744	1,2526	1,3309	1.4092	1.4875	1,5658	1.6441	1,7224
79 °	0.5576	0,6373	0,7169	0,7966	0,8762	0,9559	1.0356	1,1152	1,1949	1,2745	1,3542	1,4338	1,5135	1,5932	1,6728	1,7525
80 °	0.5672	0,6482	0,7292	0,8103	0,8913	0,9723	1,0533	1,1344	1,2154	1,2964	1,3774	1.4585	1,5395	1,6205	1,7015	1. 7826
81 °	0.5768	0,6591	0,7415	0,8239	0,9063	0,9887	1.0711	1,1535	1,2359	1,3183	1.4007	1.4831	1,5655	1.6479	1,7303	1,8126
82 °	0.5863	0,6701	0,7538	0,8376	0,9214	1,0051	1,0889	1,1726	1,2564	1,3402	1,4239	1,5077	1,5915	1.6752	1,7590	1.8427
83 °	0.5959	0,6810	0,7662	0,8513	0,9364	1.0215	1,1067	1,1918	1,2769	1,3621	1.4472	1,5323	1,6174	1.7026	1.7877	1,8728
84 °	0. 6055	0,6920	0,7785	0,8650	0,9515	1,0379	1.1244	1,2109	1,2974	1,3839	1,4704	1,5569	1.6434	1,7299	1,8164	1.9029
85 °	0.6150	0,7029	0,7908	0,8786	0,9665	1.0544	1,1422	1,2301	1,3179	1,4058	1.4937	1,5815	1.6694	1.7573	1,8451	1,9330
86 °	0.6246	0,7138	0.8031	0,8923	0,9815	1.0708	1,1600	1,2492	1,3385	1,4277	1,5169	1,6062	1,6954	1.7846	1,8738	1,9631
87 °	0.6342	0,7248	0,8154	0,9060	0,9966	1. 0872	1,1778	1,2684	1,3590	1.4496	1,5402	1,6308	1,7214	1.8120	1.9026	1,9932
88 °	0.6438	0,7357	0,8277	0,9197	1.0116	1,1036	1,1956	1,2875	1,3795	1.4715	1,5634	1.6554	1,7474	1,8393	1,9313	2,0232
89 °	0.6533	0,7467	0,8400	0,9333	1.0267	1,1200	1,2133	1,3067	1,4000	1,4933	1,5867	1.6800	1,7733	1,8667	1,9600	2,0533
90 °	0.6629	0,7576	0,8523	0,9470	1.0417	1,1364	1,2311	1,3258	1,4205	1,5152	1,6099	1,7046	1,7993	1. 8940	1,9887	2,0834
91 °	0.6725	0,7685	0,8646	0,9607	1,0568	1,1528	1,2489	1,3450	1.4410	1,5371	1.6332	1,7292	1,8253	1,9214	2,0174	2,1135
92 °	0.6821	0,7795	0,8769	0,9744	1.0718	1,1692	1,2667	1,3641	1.4615	1,5590	1,6564	1,7538	1.8513	1,9487	2,0462	2,1436
93 °	0.6916	0,7904	0,8892	0,9880	1,0868	1,1856	1,2844	1,3832	1.4821	1,5809	1,6797	1.7785	1,8773	1,9761	2,0749	2,1737
94 °	0. 7012	0,8014	0,9015	1,0017	1,1019	1,2021	1,3022	1,4024	1,5026	1,6027	1,7029	1,8031	1.9032	2,0034	2,1036	2,2038
95 °	0.7108	0,8123	0,9138	1.0154	1,1169	1,2185	1,3200	1.4215	1,5231	1,6246	1,7262	1,8277	1,9292	2,0308	2,1323	2,2338

Диаграммы обратного осмоса в разобранном виде

Схема обратного осмоса в разобранном виде

Схема обратного осмоса в разобранном виде с подкачивающим насосом

Схема обратного осмоса в разобранном виде с нагнетательным насосом

Схема обратного осмоса в разобранном виде с насосом пермеата

Другие ресурсы

Системы обратного осмоса могут удалять вредные для здоровья и, возможно, смертельные загрязнители, с помощью комбинации гранулированного активированного угля, угольного блока и фильтрации осадка, а также тонкопленочных мембран.

Диаграмма, показывающая размеры хорошо известных объектов и частиц, показанные в размере микрометра (микрона).

Посмотрите сравнительную таблицу для удаления частиц из тонкопленочных мембран, используемых в системах обратного осмоса.

Трубы и домашняя сантехника для сантехников «сделай сам»

Как работают водопроводные трубы в домашних условиях, со схемой обычных материалов и размеров труб для домашнего водоснабжения, канализации и канализации

Два основных типа водопровода обслуживают дом: вода подводящие трубы и дренажно-канализационные трубы.Водопроводные трубы находятся под давлением, а дренажно-канализационные трубы работают самотеком. Другие более специализированные водопроводные системы включают трубопроводы для природного газа и центральные вакуумные системы.

Водопроводные трубы

Основная водопроводная труба, подключенная к водопроводной сети или к колодцу на вашем участке, подает воду в ваш дом. Если вы когда-нибудь видели, как вода льется из пожарного гидранта, вы имеете некоторое представление о давлении, перемещающем воду.

Как только вода поступает в ваш дом, основная подача делится на одну систему труб для холодной воды и другую, подключенную к водонагревателю, для горячей воды.Трубы горячей и холодной воды часто параллельны друг другу.

Системы отвода отходов используют силу тяжести для отвода отходов в канализацию. Грунт, представляющий собой вертикальный участок трубы диаметром от 3 до 4 дюймов, переносит отходы в основную канализацию, обычно под домом, которая сбрасывается в канализацию или септик.

Вентиляционные трубы предотвращают просачивание канализационных газов в ваш дом, а ловушки — изгибы труб, заполненные водой, — не позволяют газам выходить в канализацию. Вентиляционные трубы могут соединяться со штабелями грунта или выходить прямо через крышу.

Типы массивных труб

Типы труб

Все сантехнические системы объединяет одна общая черта — трубы. От водопровода до газопровода и канализации — трубы являются основным материалом домашней сантехники.

Размер и материал трубы могут служить хорошим индикатором ее функции. Белые пластиковые, медные и оцинкованные (серебристые) трубы диаметром от 1/2 до 1 дюйма обычно несут воду, хотя некоторые оцинкованные стальные, черные стальные и гибкие медные трубы того же размера могут пропускать газ.

Черные пластиковые, чугунные и медные трубы большого диаметра (1 1/2 дюйма и больше) часто используются для дренажно-сливной системы. Пластиковая или чугунная труба диаметром 4 дюйма или больше обычно обслуживает основную трубу почвы, слив и вентиляционную линию, которая обслуживает туалеты и другие сантехнические устройства. Трубы диаметром 1 1/2 дюйма и более обычно обслуживают другие сточные и вентиляционные линии; тонкая пластиковая труба диаметром от 1 1/4 дюйма до 1 1/2 дюйма иногда используется для встроенных систем пылесоса. Вот видео о том, как выбрать трубопровод для подачи воды:

Гибкие медные или пластиковые трубки меньшего диаметра используются для источников воды, питающих льдогенераторы, диспенсеры для горячей воды, фильтры для воды и т. Д. Фитинги могут быть латунными или пластиковыми. Вы также найдете гибкие (иногда ребристые) трубы, идущие от небольшого настенного клапана к туалетам и кранам, и гибкие трубопроводы, рассчитанные на подачу газа от клапанов к водонагревателям, сушилкам и другим газовым приборам.

Металлические или пластиковые трубы соединяются различными фитингами, предназначенными для соединения отрезков по прямой линии, поворота углов, ответвления в двух направлениях, уменьшения или увеличения размера трубы или соединения с каким-либо приспособлением.

Ниже представлены основные типы труб.

Жесткая медная труба

Жесткая медная труба широко используется для трубопроводов водоснабжения. Он прочный и долговечный, устойчив к накоплению минералов и может выдерживать как холодную, так и горячую воду.

Жесткая подающая труба продается трех толщин: M (тонкая стенка), L (средняя стенка) и K (толстая стенка). Большинство надземных водопроводов относится к типу М.

Мягкая медная труба

Мягкая медная труба дороже, чем жесткая медная труба, но она достаточно гибкая, чтобы ее можно было проложить без необходимости использования такого количества фитингов, как жесткая медь.Тип L чаще используется, чем тип M, для надземных применений.

Оба типа медных труб могут быть соединены с помощью неразъемно припаянных фитингов или конусных / компрессионных фитингов, которые можно разобрать.

Стальная оцинкованная труба

Оцинкованные стальные трубы и фитинги были стандартом для водопровода до 1960 года и до сих пор распространены. Оцинкованное цинковое покрытие снаружи устойчиво к ржавчине и коррозии, но со временем внутренняя поверхность труб забивается минеральными отложениями и в конечном итоге подвергается коррозии.

Водонепроницаемые соединения выполняются с помощью резьбовых соединений. Стальные оцинкованные трубы большего диаметра используются для вентиляции в некоторых домах.

Чтобы предотвратить коррозию в результате электролиза, которая возникает при соединении двух разнородных металлов, следует использовать диэлектрический переходник в любом месте, где медь соединяется со стальной трубой.

Труба из черного чугуна похожа на оцинкованную сталь, но, поскольку она не сопротивляется коррозии, используется в основном для газопроводов в домах.

Пластиковая труба

Пластиковая труба используется во многих сантехнических системах, поскольку она относительно недорога, проста в установке и не подвержена коррозии.Однако в некоторых местах пластиковые трубы не разрешены правилами для трубопроводов водоснабжения, поэтому проконсультируйтесь со своим строительным отделом.

Для изготовления труб используется несколько видов пластика. Жесткая труба может быть из ПВХ (поливинилхлорида), ХПВХ (хлорированного поливинилхлорида) и АБС (акрилонитрил-бутадиен-стирола). ПВХ обычно не используется для водопровода горячей и холодной воды, только для водостока DWV, канализационных труб (DWV). Иногда его используют для наружных водопроводов, особенно в теплом климате, где вода в нем не замерзает.ХПВХ используется для водопровода с горячей и холодной водой — дополнительная буква «C» в начале имеет большое значение для свойств трубы.

Гибкие пластиковые трубки изготовлены из полиэтилена. Все пластиковые трубопроводы рассчитаны на допустимое давление; этот рейтинг указан на внешней стороне трубы. Сантехнические нормы не разрешают использование полиэтилена (также известного как HDPE) для горячего и холодного водоснабжения внутри здания, но полиэтилен используется для наружных линий водоснабжения, водопровода и т.п.

Чугунная труба

Чугунная труба — прочный и долговечный материал, используемый для водопровода DWV.Распространены два типа: старые «ступичные» или «раструбные», соединенные вместе свинцовыми и дубовыми трубами, и более новые «без ступичные» или «бесшумные» трубы, которые соединяются с помощью специальных резиновых прокладок и нержавеющей стали. ленточные зажимы, называемые «бесцентровыми муфтами».

Муфта без ступицы для соединения отрезков чугунной трубы.

Как подобрать размер водопроводных труб

При добавлении в дом новых сантехнических приборов или приборов первое, что вам нужно принять во внимание, — достаточно ли у вас давление воды для поддержки ваших добавлений. Проверьте местные строительные нормы и правила, чтобы узнать «единицы оборудования» (показатель, который представляет собой кубические футы воды, используемые в минуту) прибора или нового приспособления. Это подскажет вам, какой тип и размер трубы рекомендуется при подключении.

Если вы планируете капитальный ремонт или добавление, чтобы узнать, какой размер трубы использовать для водоснабжения, рассчитайте номинальные характеристики арматуры для всех ваших приспособлений и приборов, а затем приблизьте длину распределительных труб. В большинстве случаев основной трубопровод от улицы до вашего дома имеет диаметр 3/4 или 1 дюйм, в подающих ответвлениях используется труба диаметром 3/4 дюйма, а трубы для отдельных компонентов — 1/2 дюйма.

Помните, что давление воды уменьшается на полфунта на квадратный дюйм на каждый фут трубы, выступающей над вашей системой водоснабжения. Для идеального давления воды в светильники на втором и третьем этажах вам может потребоваться труба большего размера. Местные строительные нормы и правила могут помочь вам определить трубы правильного размера в таких ситуациях.

Советы для сантехников своими руками

Хорошо, теперь, когда вы определили, какой тип труб использовать для домашних сантехнических работ, вот очень полезное видео от Хулио Калуори из Go2Learn. Это видео покажет вам типичные ошибки, которые делают мастера при ремонте сантехники самостоятельно, например, неправильные методы пайки меди или соединения разнородных труб.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году.

Как установить кондиционер для воды

Установка для самостоятельного приготовления умягчителя воды

Нажмите здесь, чтобы посмотреть наше установочное видео на YouTube!

Самостоятельная установка умягчителя позволяет работать над проектом в удобном для вас темпе и не тратя лишних денег на сантехника. Если вы просто заменяете старый смягчитель воды, это можно сделать менее чем за час. Новая установка требует дополнительных знаний в области сантехники, но ее можно решить за несколько часов.Перед началом работы убедитесь, что у вас есть все необходимые принадлежности и инструменты, так как вам может потребоваться отрезать несколько труб, чтобы выровнять линии для смягчения воды и водоснабжения. Перед тем как начать, составьте подробный контрольный список, чтобы не пропустить ни одного шага.

Водоумягчители

Whirlpool® поставляются со всем необходимым для установки и подключения с резьбой до 1 дюйма NPT (национальная трубная резьба). ). Если размер вашей сантехники меньше или больше 1 дюйма…

Перед тем, как начать:

• Два разъема с внутренней резьбой 1 дюйм NPT и достаточное количество трубок для подключения устройства для смягчения воды к существующей водопроводной сети.У вас может быть сантехника из меди, ПВХ, ХПВХ, стали или PEX. Для каждого из этих типов сантехники могут потребоваться разные материалы и разные инструменты.
• Слив необходим для процесса регенерации или перезарядки. Поставляется 12 футов дренажной трубки, но если ваш дренаж находится дальше, чем в 5 футах, вам нужно будет приобрести достаточно трубки ½ дюйма, чтобы добраться до дренажа. Слив не должен располагаться на расстоянии более 30 футов от смягчителя, а сливная линия не должна подниматься более чем на 8 футов над полом.
• Шнур питания (трансформатор) необходимо подключить к розетке с постоянным напряжением 110 В. Устройство поставляется с шнуром питания длиной 10 футов.

Где установить смягчитель воды

Если вы спрашиваете себя: «Куда делся умягчитель воды?», Пора провести небольшое исследование вашего дома. С другой стороны, если у вас есть общее представление о том, как установить водонагреватель для смягчения воды, вы можете быстро определить наиболее эффективное место.

Если вы устанавливаете систему для всего дома, вам нужно разместить кондиционер как можно ближе к точке входа воды в вашем доме. Как правило, лучше всего устанавливать смягчитель воды как можно раньше в водопроводной системе дома. Это означает, что следует поместить смягчитель воды в место, где он может питать водонагреватель, а не размещать его ниже по потоку от оборудования. Вы не только предотвратите повреждение умягчителя горячей водой, но и продлите срок службы водонагревателя, подавая в него более мягкую воду.

Каждый сценарий установки индивидуален, но некоторые общие требования к сантехнике для установки включают:

• 3 галлона в минуту на входе
• 125 PSI максимальное давление воды

Для работы вашего умягчителя необходимо питание, а общие электрические требования к умягчителю включают:

• Розетка с заземлением на 120 В, 60 Гц с защитным выключателем
• При использовании удлинителя убедитесь, что это шнур для замены прибора # 20AWG

Не знаете, как установить умягчитель воды с колодцем? Если источник воды поступает в ваш дом так же, как и городское водоснабжение, этапы установки идентичны.
