Угольный автоматический котел: Автоматические угольные котлы. Как правильно выбрать автоматический котел?

Автоматические угольные котлы. Как правильно выбрать автоматический котел?

Автоматический угольный котел — это реальная альтернатива традиционным угольным, газовым и дизельным котлам. Они являются заветной «золотой серединой» между удобством обслуживания котла и затратами на топливо.



Значительным преимуществом автоматических угольных котлов является то, что, в отличие от простых твердотопливных котлов, они не требуют постоянного внимания и трудоёмкого обслуживания. Расходы на отопление частного дома или объекта значительно уменьшаются. Себестоимость 1 кВт тепла 50-80 копеек.

Расход угля в автоматических котлах, на порядок меньше, чем в традиционных (в среднем в 1,5-2 раза). Эффективность автоматического котла на твердом топливе является еще одним преимуществом, их реальный КПД 80-90%, в отличие от традиционных угольных, где заявленный производителем КПД 80-84%, но на практике КПД не превышает 55-60%.

Автоматические угольные котлы длительного горения

используют фракционный уголь до 50 мм, и при его сжигании происходит более полное сгорание топлива, благодаря чему золы получается на порядок меньше и необходимость в удалении золы происходит раз в 4-7 дней (во время закладки топлива). В это трудно поверить, но это факт, а не реклама. Вы видели, как в обычном угольном котле идёт дым из дымохода. А в автоматических угольных котлах его невидно, только при розжиге.

Случай из практики: монтировали один из первых автоматов – польский автоматический угольный котел марки «Metal-Fach«. Приезжаю днём на объект, дым из трубы не идёт, спрашиваю монтажников, ещё не запускали, говорят: как не запускали, уже час как топится, температура подачи 70 градусов, котёл работает в обычном режиме, а дыма не видать.



Виды автоматических угольных котлов


Существует две основных конструкции: котлы типа «CARBOROBOT» и их аналоги (с барабанным механизмом подачи) и польские котлы «SAS» и их аналоги (шнековый механизм подачи).

Польские автоматические угольные котлы

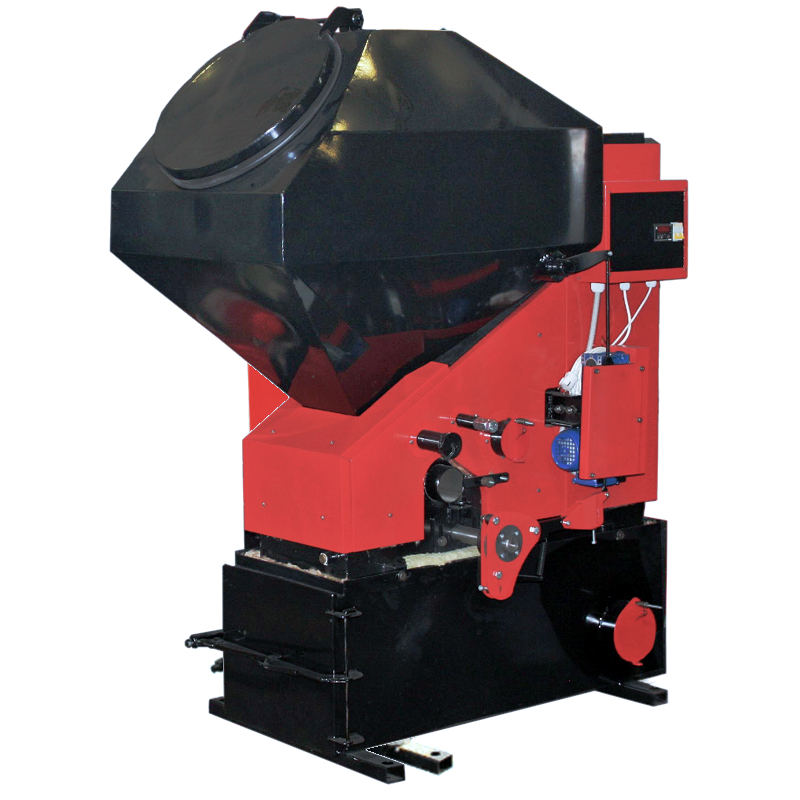

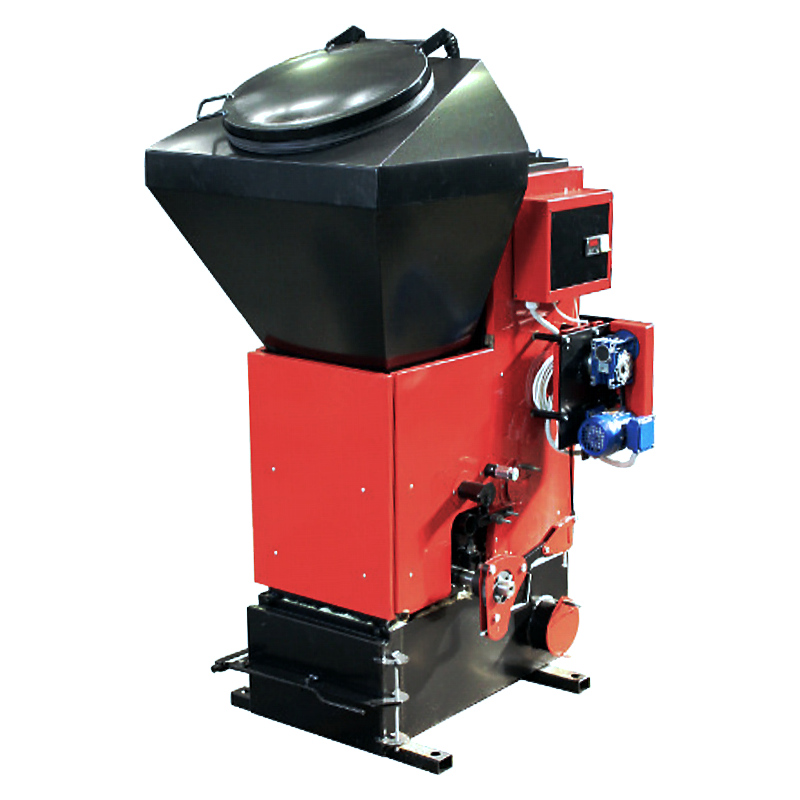

В польских котлах с помощью шнекового механизма уголь по мере необходимости автоматически подается на горелку в камеру сгорания из бункера. Одновременно с подачей угля происходит принудительная подача воздуха, необходимого для горения. Количество подаваемого угля и воздуха контролируются компьютером.

По мере сгорания угля на реторте происходит удаление золы, которая падает в зольный ящик. В зависимости от зольности угля, удаление золы требуется один раз в
4-7 дней
. Автоматика котла полностью регулирует процесс сгорания топлива. Анализируя показания датчиков температуры, котел автоматически регулирует количество подаваемого топлива и воздуха в камеру сгорания, и может эффективно работать от 30% до 100% от номинальной мощности.



Благодаря тому, что единовременно в котле сгорает небольшое количество угля, котел стабильно выдает строго необходимую мощность, а также исключается риск закипания котла даже при отключении электропитания или выходе из строя циркуляционных насосов.

Автоматические угольные котлы
, в зависимости от модели, позволяют сжигать разнообразное топливо. Для этого используются четыре вида системы подачи и сжигания угля, каждая из которых позволяет оптимально сжигать определенный вид топлива. Очень важное преимущество автоматических котлов польских котлов — это возможность топить котел в ручном режиме даже в случае отключения электроэнергии в доме.

После монтажа, подготовки к работе и первого запуска котел полностью готов к работе. Горение в котле происходит непрерывно, поэтому обычно розжиг котла требуется выполнять один раз за отопительный сезон. Обслуживание котла сводится к добавлению угля в бункер один раз в 3-7 дней (в зависимости от погоды, топлива и требуемой мощности). Котлы работают в старт –стоповом режиме, т.е. могут сами останавливаться (в режиме тления до 5 суток ) и вновь запускаться до необходимой температуры.

Похожий принцип работы применяется в котлах «Терморобот«, выпускаемых в Новосибирске и в котлах ZOTA Стаханов от компании ZOTA. Сейчас на рынке Сибири представлено много вариантов автоматических угольных котлов. Это марки Metal-Fach, Defro, Pereko, Vulkan, Galmet. Кроме этого есть котлы Faci (Италия-Россия) и Termodinamik (Турция).

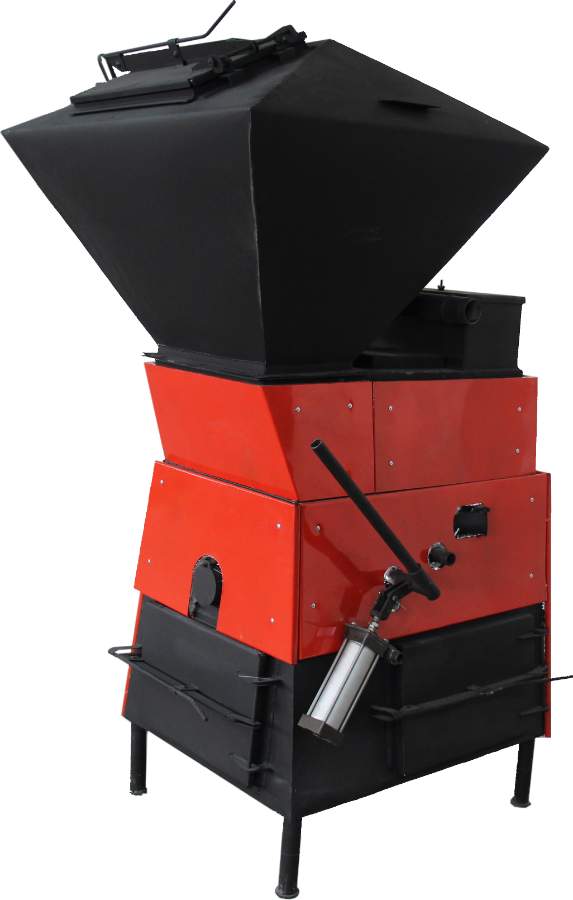

В котлах «Карборобот» подача угля из бункера, который нависает над котлом сверху, осуществляется без применения шнека (с помощью вращающего колосника). Колосник с помощью привода поворачивается по своей оси, вынося топливо из бункера в камеру сгорания. После сгорания топлива шлак и зола падают на дно «зольника».



Место сгорания топлива, на колосниковой решетке, удалено от вертикального жаротрубного теплообменника, то есть при выключении дымососа и подачи топлива тепло перестает поступать в теплоноситель через теплообменник, котел работает в режиме вкл. /выкл., отсутствует тепловая инерция присущая всем твердотопливным котлам, при этом топливо на решетке продолжает медленно тлеть и при включении подачи и дымососа быстро разгорается, воздух для горения поступает в топку при включении дымососа только через калиброванные отверстия. Пока не кончится уголь в бункере, не требуют человеческого участия, работа полуавтоматизирована. Загружаются
раз в 3-5 дней
.

Сейчас в Сибири выпускают автоматические котлы: «АВТО-30«, «Углеавтомат«, «Барин«, «Прометей«. В этих котлах принцип работы аналогичен с «Карбороботом«.

 Во всех этих котлах используется уголь фракции размером 5-80 мм. Большим минусом этих котлов является то, что они пожароопасны.

На практике у наших клиентов с котлами «Карборобот», «Углеавтомат», «Барин» бывали случаи возгорания топлива в бункере. Стоимость некоторых Сибирских автоматических угольных котлов, ниже импортных, но они значительно уступают импортным котлам, и их качество оставляет желать лучшего.

Автоматические угольные котлы очень перспективны для сибирского региона и спрос на них растёт с каждым сезоном. Тем более, что сейчас нет проблем с фракционным углём, а уголь — самое дешёвое топливо в Сибири.

Для тех, кто делает систему отопления в своем доме или производственном помещении, встаёт вопрос — «Какой автоматический котёл лучше?«.

Сейчас на рынке представлено очень много разных моделей. Каждый продавец хвалит своё, и говорит, что его котёл «Лучший«. А ведь покупка котла — очень ответственное дело. Поэтому нужно знать особенности различного оборудования, понимать как опции нужны, что будет с дальнейшим сервисом.

Были случаи, когда некоторые компании открывались, продавали автоматические котлы, а через пару лет их не было на рынке. Поэтому, покупая автоматический котёл (сложное современное оборудование) необходимо сразу подумать о дальнейшем сервисе.

Наша компания «Крас-Котел» одна из первых в Красноярске стала монтировать автоматические котлы.
За годы работы были смонтированы сотни котлов автоматов различных производителей. Поэтому мы знаем все особенности, все плюсы и минусы, различных марок, представленных на красноярском рынке. Исходя из нашего многолетнего опыта, мы выбрали лучшие модели автоматических котлов.

В компании «Крас-Котёл» можно купить автоматические котлы следующих марок:


У нас создан специализированный сервисный центр по автоматическим котлам и системам отопления.

Имеется склад запчастей. Кроме этого в нашей компании работает 5 инжинеров, специалистов по системам отопления и котлам.

Наши специалисты совершенно бесплатно помогут выбрать и рассчитать, наиболее подходящий, конкретно вам тип и мощность котла. Ведь от правильного выбора котла зависит комфорт, безопасность и экономия.

Поделиться в соц. сети:

Автоматические угольные котлы: преимущества использования, устройство и принцип работы

Автоматические твердотопливные котлы – что это за чудо техники?

То, что котел автоматический определяется режимом его обслуживания и управления. Вмешательство человека в функционирование таких агрегатов сводится к минимуму. Используемое топливо определяет тип котла. Для твердотопливных котлов подходит все, кроме газа и жидкого топлива, то есть бумага, опилки, дрова, уголь, топливные брикеты, солома и т.д.

Посредством данной статьи мы хотим освободить Вас от устоявшего мнения, что вода и тепло – это очень дорогие удовольствия. Мы убеждены, что все это может быть экономически выгодным и очень качественным.

Уголь является самым доступным и эффективным видом топлива для России и многих стран Азии и Европы. К сожалению, нерациональное его использование стало приводить к превышению затрат на обеспечение горячей водой и теплом промышленность и жилой сектор. Наряду с этим, рост цен на газ заставил лучших инженеров задуматься над оптимизацией использования угля, но уже с использованием инновационных технологий, новейших материалов, учитывая современный ритм жизни. Результат не заставил себя долго ждать и уже активно набирает популярность автоматический угольный котел.

Благодаря новой системе сжигания, которая продумана тщательнейшим образом, появилась возможность экономить почти 50% твердого топлива относительно расхода в традиционных предшествующих моделях. Устройство топочной камеры таково, что равномерно происходит как подача топлива, так и его сжигание, которое контролируется автоматикой. Автоматический угольный котел оборудован контроллером (управляющим устройством), который собирает и анализирует показания всех датчиков: давления, температуры, балансов. На основании полученных данных контроллер определяет и устанавливает оптимальную скорость подачи воздуха и топлива в камеру сгорания.

В отличие от традиционных котлов, которые требуют ручной подачи топлива не менее 5 раз в сутки, автоматические угольные котлы могут работать на одной загрузке до 10 дней. Такая возможность появилась после оснащения агрегата угольным бункером, из которого при помощи поршневой или шнековой системы подачи топливо с требуемой скоростью и в достаточном объеме попадает в топку.

В зависимости от модели бункер может вмещать от 100 кг до 600 кг угля. Компьютер контролирует одновременную подачу угля и воздуха в требуемых объемах. Топливо, сгорая, образует золу, который попадает в зольный ящик, процесс ее удаления из топки также автоматизирован. А чистить зольный ящик необходимо всего 2-3 раза в неделю, в зависимости от зольности угля.

Розжиг автоматического угольного котла происходит один раз в начале отопительного сезона, который вы сами для себя определяете. После чего Ваше вмешательство необходимо всего один-два раза в неделю по 10 минут, чтобы загрузить уголь и зольный ящик. Такой режим работы котла удобен и не отнимает много времени.

Автоматика угольного котла, управляя клапанами и насосами отопления, позволяет контролировать нагрев воды в баке ГВС или горячее водоснабжение для хозяйственных нужд определить приоритетной функцией.

Исходя из всего вышеописанного, можно с уверенностью утверждать, что автоматические угольные котлы значительно снижают затраты на создание и поддержание комфортной температуры как в жилых домах, так и в промышленных помещениях. Полностью автоматизированная и компьютеризированная система – это гарантия максимально комфортной эксплуатации и максимальной экономии средств. От Вас требуется только задать температуру и котел сам рассчитает объем топлива и интервалы между его загрузками. Вы сможете наслаждаться теплом и уютом 24 часа в сутки. Хоть такие котлы и стоят не совсем дешево, но они оправдывают свою стоимость, надежно функционируя долгие годы и экономя Ваши расходы на уголь.

Более того, новейшие разработки в области телекоммуникаций позволили управлять автоматическими угольными котлами, находясь далеко от дома, в другом городе, стране или даже на другом континенте.

Автоматические угольные котлы на сегодняшний день оптимальная альтернатива мазутным, традиционным угольным и даже газовым котлам. Они требуют минимум человеческого вмешательства, долговечны, надежны, экономят Ваши затраты на отопление почти в 4 раза.

Дата: 06.10.2017

Назад в «Статьи»

Автоматический угольный котел длительного горения • Все об отоплении

Автономное отопление очень популярно среди владельцев частных домов.

Существуют различные виды обогревательного оборудования, одним из наиболее популярных является твёрдотопливный котел отопления.

О видах твердотопливных котлов, автоматизации их работы и критериях выбора пойдет речь в статье.



Виды твердотопливных котлов

Твердотопливные агрегаты эксплуатируются на промышленных объектах или в частных домах, где нет основного источника горячей воды и тепла. Они достаточно эффективны и удобны в использовании, а также могут выполнять функцию дополнительного источника тепла.

Твердотопливные котлы бывают:

  • Традиционные твердотопливные котлы.
  • Котлы твердотопливные длительного горения.
  • Котлы верхнего горения.
  • Твердотопливные котлы с электрическими нагревателями.

Твердотопливные агрегаты эксплуатируются на промышленных объектах или в частных домах, где нет основного источника горячей воды и тепла. Они достаточно эффективны и удобны в использовании, а также могут выполнять функцию дополнительного источника тепла.

Традиционные твердотопливные котлы имеют очень простой принцип действия: на колосниковую решетку, расположенную в топке агрегата, укладывается топливо (уголь, дрова и другие виды), после чего следует розжиг. Выделенное тепло воспринимается теплообменником, который связан с системой отопления. В качестве теплоносителя может использоваться обычная дистиллированная вода (конденсат).

[blockquote_gray»]

Чтобы узнать об отопительных системах для бани, нажмите здесь.

О выборе материала для теплого пола и технологии его укладки читайте в статье —

Теплый пол в доме: выбор материала, монтаж и укладка

Также вы можете узнать об автономном обогреве гаража своими руками.

[/blockquote_gray]

Преимущества традиционных твердотопливных котлов:

  • Простая конструкция.
  • Полная энергонезависимость.
  • Дешевизна.
  • Возможность сжигать любое топливо.

Недостатки традиционных твердотопливных котлов:

  • Отсутствие автоматики и защиты. Температура теплоносителя регулируется воздушной заслонкой вручную.
  • Требуется постоянный контроль над работой агрегата и загрузка топлива.
  • Низкий коэффициент полезного действия (КПД).

Твердотопливные котлы длительного горения – это традиционные твердотопливные агрегаты, только в них принцип сжигания топлива имеет некоторые отличия:

  • Топливо укладывается слоями, а сжигание начинается с верхнего слоя.
  • По мере сгорания топлива, зона горения перемещается сверху вниз.
  • Воздух подается непосредственно в очаг пламени, не затрагивая нижние слои топлива.

Котлы верхнего горения имеют продолговатую форму и высокую топку. Такая форма позволяет уложить топливо во множество слоев. Принцип работы котлов верхнего горения можно сравнить с горением спички. Если зажженную спичку направить вниз, то она сгорит за 10 секунд, а держа ее пламенем вверх, то время полного сгорания увеличивается в 4 раза.

Существуют агрегаты с дополнительным электрическим подогревом. Он используется во время чистки или загрузки котла. Это своего рода аварийное отопление.

Например, твердотопливный бытовой котел Warmos-TT (Эван), сжигает дрова и уголь, оборудован автоматической системой регулирования температуры и дополнительным электронагревателем на 2 кВт. Похожие модели: EKO-EL (Wirbel), Дымок и Mix (Zota).

Современные твердотопливные отопительные котлы

Традиционные твердотопливные котлы являются выходцами из прошлого столетия, и использование старых моделей стало неэффективным.

C развитием инновационных технологий современные твердотопливные котлы создают серьезную конкуренцию новейшим автоматизированным газовым котлам. Что же изменилось в традиционных агрегатах? Увеличилось КПД твердотопливных котлов.

Традиционные твердотопливные агрегаты не отличаются эффективностью сжигания топлива, чтобы это исправить были разработаны новые технологии:

  • Пиролизный котел – это агрегат, сжигающий пиролизный газ, полученный в процессе термической обработки твердого топлива. Такие агрегаты имеют высокие показатели КПД (до 92%).
  • Пеллетный котел – это агрегат, сжигающий специальные гранулы (пеллеты). КПД таких агрегатов достигает 95%.
  • Современные твердотопливные котлы длительного горения снабжены дополнительными вентиляторами и системой предварительного нагрева первичного воздуха.Также происходит подмешивание вторичного воздуха (повторное сжигание летучих газов уже сгоревшего топлива). Это обеспечивает более полное сжигание горючего, а также уменьшает тепловые потери. Для регулировки подачи вторичного воздуха устанавливаются дымовые клапаны. За счет этого КПД твердотопливных котлов значительно повышается и варьируется в пределах 70-90%.

Автоматизация работы автоматического угольного котла длительного горения

Традиционные твердотопливные агрегаты неудобны тем, что требуют постоянного контроля, частой загрузки топлива и ручной регулировки температуры теплоносителя.

Сейчас все эти процессы полностью или частично автоматизированы.

Загрузка топлива

Для увеличения длительности горения, топливо стали сжигать слоями сверху вниз, а не наоборот. Загрузку угля можно производить 1 раз в семь дней. С развитием технологий увеличились и размеры топки.

Для гранулированного вида топлива была разработана автоматическая система его загрузки, но в таком случае необходимо оборудовать специальный бункер и установить в него автоматический конвейер.

Автоматический контроль температуры

Автоматический контроль температуры осуществляется с помощью специальной воздушной заслонки. Ее открытие увеличивает интенсивность горения, а закрытие заслонки — уменьшает.

Устанавливаются температурные датчики на линии подачи теплоносителя и с помощью термореле происходит автоматическая регулировка температуры. Для уменьшения диапазона отклонения от заданной температуры устанавливается комнатный температурный датчик.

[attention type=green]Пиролизные (газогенераторные) котлы могут быть автоматизированы идентично газовым агрегатам. Это обусловлено тем, что интенсивность выделения пиролизного газа поддается регулировке. [/attention]

Защита твердотопливных котлов

Автоматическая система защиты обеспечит безопасную и бесперебойную эксплуатацию твердотопливного агрегата:

  • Монтаж системы отопления необходимо производить так, чтобы была возможность естественной циркуляции теплоносителя.
  • Современные твердотопливные котлы являются энергозависимыми. Для их бесперебойной работы необходимо установить источники резервного питания (аккумуляторные батареи).
  • В случае нарушения циркуляции теплоносителя начнется его перегрев до критических температур. Этот процесс будет сопровождаться повышением давления в системе отопления. Чтобы избежать таких ситуаций предусмотрен охлаждающий контур.

[blockquote_gray»]

О различиях и особенностях установки автономного отопления дома и квартиры в многоэтажке читайте в статье.

Узнайте о правилах эксплуатации и ремонте горелок на дизельном топливе —

Выбор угля

Каменный, бурый, коксовый уголь и антрациты – это основные виды твердого топлива. Однако качество угля можно определить по его характеристикам:

    • Калорийность – это количество теплоты, выделяемое при сжигании топлива. Единица измерения килокалории (Ккал). Бурый уголь – 4500 Ккал/кг, коксовый уголь – 8700 Ккал/кг, антрациты – 8600 Ккал/кг.

[attention type=yellow]Коксовый уголь не рассчитан на применение в обычных котлах, так как при сжигании образуется высокая температура.[/attention]

  • Зольность топлива – это содержание несгораемых веществ. Выражается в процентах: уголь высокого качества – 25% зольности, низкого – 40% и более.
  • Влажность топлива – это содержание влажности в угле. Различают поверхностную и внутреннюю влажность. Чем больше внутренняя влажность, тем меньше тепла выделится при его сгорании. Внутренняя влажность определяется с помощью специальных приборов, а внешнюю можно определить «на глаз».
  • Маркировка топлива: А – антрацит, Д – длиннопламенный (легко разгорается), СС – слабоспекающийся уголь и Т – тощий уголь являются представителями не самых эффективных видов угля.
  • Фракция угля (см. таблицу).
Название Маркировка Размеры фракции
Плитный П 100 мм и более
Крупный (кулак) К 50 мм-100 мм
Орех О 26 мм-50 мм
Мелкий М 13 мм-25 мм
Семечко С 6 мм-13 мм
Штыб Ш до 6 мм
Рядовой Р нет стандарта

[attention type=red]
В паспорте каждого агрегата указываются требования к топливу. Несоблюдение этих требований может привести к поломке агрегата. [/attention]

Критерии выбора твердотопливного котла

Основные критерии выбора угольного котла длительного горения для дома:

  • Энергозависимость.
  • Доступность топлива.
  • КПД.
  • Габариты и вес.
  • Наличие и функции системы автоматики.
  • Достаточная мощность.
  • Наличие дополнительного электрического нагревателя.
  • Цена.

Если нет доступа к центральному газоснабжению, то угольный котел с автоматической подачей топлива может стать достойной альтернативой и полностью заменить газовый аналог.

Котёл угольный автоматический Unilux КУВ-40БА

Представляем Вашему вниманию автоматический угольный котел FACI BLACK!
Основной задачей котла является не только снабжение Вас теплом, но и обеспечение вашей жизни максимальным комфортом.

Вместе с FACI BLACK Вы забудете о грязи и пыли, ведь Мы научились отапливать углем в чистоте и назвали это #белоеотопление.

Эксплуатация котла максимально сведена к простоте и удобству. Бункер котла вмещает в себя не менее 400 кг угля. Обратите внимание на удобные ручки сбоку крышки, а не сверху: не приходится высоко тянуться при открытии. Также крышка снабжена газлифтом, а геометрия бункера спроектирована таким образом, чтобы уголь в нем не зависал.

Дверцы котла наполнены жаропрочной смесью – это позволяет им не нагреваться и оставаться безопасными для пользователя, что очень важно учитывая высокие температуры сгорания угля.
Теплообменник котла имеет характерную для FACI барабанную форму, что исключает возможность протечки в местах сварки. Тело котла полностью водонаполнено и гарантирует максимальную эффективность работы котла.

Горелка выполнена из жаропрочной стали и способна выдерживать температуру до 1300 С. Так называемые, коржи в ней легко сталкиваются вновь поступающим топливом. При необходимости горелка легко снимается и устанавливается обратно.

Котел оснащен самым большим зольным ящиком в сегменте. Сам ящик имеет удобные ручки и изготовлен из толстого металла, что исключает его деформацию при попадании горячей золы.
Двухслойная усиленная спираль шнека диаметром 80 мм способна доставлять топливо фракцией до 50 мм.

И, конечно же, новейшая разработка команды FACI – это цветная сенсорная панель управления на русском языке. Новый дизайн оформления, простота и удобство управления, высокий функционал контроллера позволяет реализовать все функции необходимые для современного котла.

Уже многие годы котлы FACI верно служат своим российским и европейским пользователям, и будут служить еще немало лет.

VSKZ-ЭКО (EKO) 60 кВт – Омск. Котёл угольный – автоматический, твердотопливный EKO ГРИН

Котел автоматический VSKZ-ЭКО 60 кВт, твердотопливный на площадь обогрева 600 м2

VSKZ-ЭКО (EKO) 60 (60 кВт). Котел угольный ВСКЗ EKO – эко котел. Котел автоматический VSKZ-ЭКО 60 кВт, твердотопливный на площадь обогрева 600 м2. Дистанционное управление твёрдотопливным котлом VSKZ-ЭКО 60: автоматический котел дополнительно, по желанию потребителя, комплектуется GSM-модулем управления DM-350 для дистанционного управления котлом сотовым телефоном. Стальной корпус автоматического твердотопливного котла, толщиной 6 мм, с горизонтальным трубчатым теплообменником типа мультициклон, имеющим лучшее сочетание поверхности нагрева, по сравнению с  пластинчатыми теплообменниками. Корпус опоясывается обширной водяной рубашкой. Дверки и корпус котла защищены хорошей теплоизоляцией. Горелка котла ВСКЗ EKO, на котором происходит сгорание топлива, изготовлена из чугуна, что положительно влияет на срок службы узла, который во много раз превосходит срок службы горелок изготовленных из стали. Топливо распределяется по всему диску горелки тонким слоем и горит с хорошей подачей воздуха, что позволяет получать высокую мощность котла, даже при использовании угля низкой теплотворной способности. Идеальной фракцией угля для твердотопливного котла VSKZ-ЭКО является 5-25мм  (Семечка) — стандартный уголь для котлов автоматов. На шнеке с двух сторон имеются ревизионные окна для извлечения камней, породы и пр. при заклинивании шнека. Узел подачи топлива шнекового типа изготовлен из стали, позволяет использование топлива фракцией до 50мм. На шнеке автомотической подачи с двух сторон имеются ревизионные окна для извлечения камней при заклинивании шнека. Для автоматической подачи воздуха в горелку устанавливается наддувный вентилятор с частотной регулировкой, который соединяется с горелкой каналом. В движение шнек приводится двухступенчатым редуктором с двигателем мощностью 250 Вт Российского производства.

Управляет работой угольного автоматического эко котла VSKZ-ЭКО микропроцессорный регулятор – контроллер DM320, который контролирует:

  • время подачи топлива и интервалы между ними;
  • силу и время подачи воздуха на горелку;
  • циркуляционный насосос системы отопления и насосос горячего водоснабжения.

Дистанционное управление угольным котлом VSKZ-ЭКО (EKO) – GSM-модуль управления DM-350

Дистанционное управление котлом: котел VSKZ-ЭКО 60 кВт дополнительно, по желанию потребителя, комплектуется GSM-модулем управления DM-350 для дистанционного управления котлом сотовым телефоном

Назначение угольного котла VSKZ-ЭКО 60 кВт.



Угольный котёл предназначен для водяного отопления дома, коттеджа, цеха, склада, хозпостройки, помещений автосервиса, автомойки, бани, магазина, столовой и др. помещений жилого и производственного сектора.

Автоматические угольные котлы VSKZ-ЭКО. Новинки 2019 года

Котел автоматический твердотопливный ВСКЗ EKO – подключение





автоматические, пылеугольные устройства и горелки

В промышленности котлы на угле используют для обогрева помещений, нагрева воды или для получения насыщенного пара высокого давления. Они считаются самыми экономичными, так как уголь самый дешевый вид топлива.

Каждый год производят современные модификации оборудования уже существующих моделей и конструируют новые с улучшенным дизайном, теплоизоляцией, повышенным коэффициентом полезного действия и другими эксплуатационными характеристиками.

Содержание

Конструктивные особенности угольных котлов

Промышленные котлы на угле изготавливают из двух материалов – стали или чугуна. Тип стали, который применяют при изготовлении – жаропрочный котловой. Стальные пластины толщиной не менее 4 мм и трубы свариваются между собой, теплообменник обматывается толстым слоем минеральной ваты, которая способна выдержать любые температуры.

Теплообменники применяют двухходовые и трехходовые. Такие котлы устойчивы к внутреннему давлению, удобны в обслуживании и легко ремонтируются.

Котлы из чугуна изготавливают путем литья. Конструкция состоит из секций, которые монтируются между собой с помощью резьбового соединения и герметиков, выдерживающих воздействие высоких температур.

Дровяные котлы длительного горения с водяным контуром: устройство, особенности применения.

О том, какие работают водогрейные системы, читайте здесь.

Чтобы увеличить мощность, достаточно добавить одну или две дополнительные секции. Кроме того, при выходе из строя одной секции, ее можно без проблем заменить. Срок эксплуатации чугунного котла может достигать 25 лет. Он не подвергается коррозии, невосприимчив к накипи, но от перепадов температуры водоснабжения могут возникать трещины. При одинаковой мощности чугунный имеет меньшие габариты, чем стальной.

Теплота сгорания при использовании разных видов топлива.

Вид топлива

Теплота сгорания

Примерная цена

Дрова

3100 ккал/кг

2000 руб/куб.м

Пеллеты

4500 ккал/кг

3,6 руб/кг

Уголь, антрацит

7000 ккал/кг

4,5 руб/кг

Газ

8200 ккал/м3

15 руб/куб. м



Котлы автоматические на угле, преимущества устройств длительного горения

Современное оборудование – угольные автоматические котлы. Они очень удобны в использовании – нет необходимости постоянно контролировать наличие угля в топке.

Принцип работы: управление осуществляется с помощью микроконтроллера, который, в свою очередь, связан с датчиками, контролирующими подачу угля, выброс дыма, нагрев воды, заполнение бункера золой и регулирующими интенсивность горения.

Котел работает по принципу «старт–стоп»: когда вода достигает температуры, заданной на датчике, система прекращает свою работу. Когда вода остывает на 10 градусов ниже заданной, автоматический блок включает дымосос и снова активируется  процесс горения, пока вода не нагреется до заданных значений.

Система индивидуального отопления настолько эффективна, что в состоянии обеспечить теплом не один, а несколько домов. Для этой цели все чаще используются качественные современные газовые котлы Висман.

Подробнее о водогрейных котлах читайте здесь.

В теплую погоду или межсезонье датчики настраивают таким образом, чтобы количество «старт-стопов» было наименьшим, что позволяет значительно экономить топливо. Автоматический котел достаточно разжечь в начале отопительного сезона и подкладывать время от времени уголь. Уголь находится в бункере большого объема и его хватает на несколько суток. Размер зольника также позволяет сжигать все количество угля из бункера, при этом он не засоряется.

Котлы на угле необходимо периодически чистить от сажи, не реже одного раза в неделю.Один раз в месяц из дымохода и труб нужно удалять пыль и грязь. Один раз в три месяца удаляются остатки угля и золы из прохода между резервуаром и решеткой.

Котлы длительного горения на угле имеют ряд преимуществ, а именно:

  • простая конструкция;
  • автоматический пуск и остановка агрегата;
  • стабильная температура воды;
  • контроль работы устройства;
  • можно использовать все виды угля;
  • надежность в эксплуатации;
  • устройства безопасности и аварийного отключения.

Пылеугольные котлы

Пылеугольные котлы широко распространены по всей территории страны и используются в промышленности и хозяйственной деятельности. Основное их применение  – на тепловых электростанциях. Они способны производить за один час 820 тонн пара. Самое главное их достоинство – могут работать на угле самого низкого качества. Существует несколько видов пылеугольных котлов:

  • с кольцевой топкой;
  • с системой подачи и сжигания пыли высокой концентрации;
  • с системой стадийно-ступенчатого сжигания топлива;
  • с системой нижнего дутья;
  • с системой встроенных теплообменников;
  • с прямоточными и вихревыми низкоэмиссионными горелками.

Все модификации способны повысить выжигаемость угля низкого качества при сравнительно небольшом выбросе вредных веществ в атмосферу.

Коэффициент полезного действия котла с кольцевой топкой – около 96 процентов, обеспечивается устойчивое воспламенение угля, низкий уровень выброса углекислого газа в атмосферу, при этом температура в топке равномерно распределяется по всему периметру.

Типы пылеугольных горелок

Процесс смесеобразования в пылеугольных топках можно разделить на два этапа: смесеобразование – в горелке и в топке. Все современные промышленные пылеугольные устройства основаны на принципе, который позволяет регулировать первичное смесеобразование (в горел­ке), предоставляя возможность горению заканчиваться в естественной форме в топочной камере.

По конструктивному оформлению все пылеугольные горелки разделяют на:

  • щелевые;
  • круглые.

Щелевые прямоточные горелки характеризуются тем, что аэросмесь по­дается в топку через узкие щели. Они отличаются дальнобойностью, поэтому их имеет смысл применять в топках при встречном либо при угловом расположении горелок. Поджиг проис­ходит по внешней поверхности.

Вторичный воздух, который подводится через горелку, может подаваться либо по краям первичной смеси, либо в центре, между двумя струями первичной смеси. Целесообразнее применять схему, при которой улучшаются условия воспламенения пылевоздушной смеси.

Чем толще струя первичной смеси и длиннее факел, тем медлен­нее происходит прогрев смеси и ее сгорание. В процессе эксплуатации часто используются многощелевые горелки, в которых вместе с тонкими струями подаются первичная аэросмесь и вторичный воздух (сжигание топлива происходит в тонких струях). Такие горелки обеспечивают лучшее смесеобразование и имеют более короткий факел.

Компания Vaillant является одной из ведущих в области производства отопительных устройств на европейском рынке.

О том, какие бывают марки водогрейных котлов, читайте здесь.

При угловом расположении применяют щелевую угловую пово­ротную горелку. Сопла при помощи электродвигателя могут поворачиваться вверх-вниз, отклоняясь от горизонтальной плоскости на 12-20°. Это позволяет менять положение факела в топке, а значит можно регулировать пере­грев пара в перегревателе.

Иногда применяются щелевые горелки с рассекате­лем. Рассекатель необходим для раскрытия факела. При этом, обеспечивается подсос горячих газов к корню факела, а это значительно улучшает процесс воспла­менения.

Промышленные котлы на угле самый оптимальный вариант в регионах, где нет возможности подключиться к централизованной газовой системе отопления или где нет возможности поставить электрическое оборудование. Их применение позволяет снизить расходы на отопление, обслуживание и монтаж котельного оборудования.

Современные котлы на угле зарекомендовали себя как практичное и относительно недорогое оборудование.

Они надежны в эксплуатации и обслуживании, гарантируют полное сжигание сырья, обеспечивает горячей водой и теплом большие помещения, окупаемость такого оборудования – до 2 лет.

Автоматический угольный котел своими руками — начало | Твердотопливные котлы

Сегодня, дорогие читатели, хочется рассказать вам про автоматический угольный котел, который при желании сможет повторить каждый, собственными руками. Эта модель котла отличается от шахтного котла, как по форме и габаритам, так и принципом сжигания топлива, а также его подачи в зону горения.

Вообще, автоматические угольные котлы, весьма популярны среди населения, но пользуются меньшим спросом, ввиду более высокой ценовой категории. Автоматических угольных котлов существует, как минимум два варианта, когда загруженное топливо находится непосредственно над зоной горения, и топливо находится в стороне от зоны горения, а подается туда различными механическими приспособлениями, типа толкателей, транспортеров, и шнеков, различного вида и конфигурации. В данном случае мы будем рассматривать автоматический котел с бункером над зоной горения.

Ввиду своих особенностей конструкции, в таком котле обязательно должен присутствовать механизм толкателя фракции угля, по колоснику. В тоже время, этот же механизм будет освобождать колосниковую решетку от различных примесей, находящихся в угле, ввиде различной породы, а также скопившейся золы, и в случае образования спекшегося шлака, проталкивая очередную порцию угля по колоснику.

В нашем конструктиве котла, дабы не включать в конструкцию нагнетательный вентилятор, мы будем использовать стандартную колосниковую решетку 20*30см, и принцип естественной тяги дымовой трубы, высотой 6-7метров. Одновременно с автошуровкой, для наиболее полного сжигания порции угля, сделаем подачу воздуха под колосник, в режиме Старт-Стоп. Этот режим дает либо полное открытие, либо полное закрытие воздушной заслонки. При полном открытии заслонки, в котле будет максимальное горение, которое в свою очередь будет выжигать все скопившиеся отложения на стенках конвективной камеры котла.

Наличие регулируемого вторичного воздуха в нашем котле будет обязательным – это обеспечит меньший расход топлива и более высокую температуру горения, с дожигом выделяемого газа, при горении.

Glenwood Pennstoker 7710 Auto Boiler at Obadiah’s


Glenwood Heaters Pennstoker 7710 — автоматический угольный котел, в котором используется антрацитовый уголь и различные технологии, обеспечивающие чистое, безопасное и сверхэффективное сгорание, обеспечивающее комфортное равномерное сгорание здания.

Котел для сжигания угля Pennstoker оснащен множеством технологий и функций, которые помогают эффективно и чисто сжигать. Модулирующий контроллер Burntrol определяет интенсивность горения в зависимости от тепловой нагрузки, что приводит к меньшему количеству золы, полному сгоранию угля (без неиспользованного угля в золе), минимальным колебаниям температуры для хорошего равномерного нагрева и многому другому! Гигантский бункер для угля вмещает угля, которого хватит на две недели. Вертикальный жаротрубный теплообменник значительно снижает риск образования конденсата и коррозии, а также упрощает очистку котла. Для повышения эффективности нагрева съемные спиральные перегородки в дымовых трубах заставляют горячие газы проводить больше времени в трубах, что приводит к полной передаче тепла воде.

Построенный из сверхпрочной листовой стали 1/4 дюйма, вы знаете, что этот автоматический угольный котел может похвастаться прочной конструкцией, а также исключительной теплопроизводительностью. Если вам нужно отапливать дом или коммерческое здание, Pennstoker 7710 сможет удовлетворить ваши потребности в отоплении (до 3000 квадратных футов)

Нажмите здесь, чтобы увидеть однолинейную трубу PEX

Нажмите здесь, чтобы узнать о двухлинейной трубе PEX

Характеристики

1. Модулирующий контроллер Burntrol точно согласовывает скорость горения с тепловой нагрузкой. Ниже перечислены некоторые важные преимущества, которые в результате получают:

  • Полное сжигание угля (без несгоревшего угля в золе)
  • Пониженное содержание золы
  • Минимальные колебания температуры (для печей и теплиц важен постоянный, равномерный нагрев)
  • Требуется малое время работы
  • Высокая эффективность сгорания (выжимает тепло из каждого фунта угля)
  • Удобство в использовании
  • Позволяет использовать в летнее время для нагрева горячей воды

2.Угольный бункер большого размера может вместить достаточно угля до двух недель.
6. Легкий доступ к внутренней части для розжига и очистки.
8. Долговечное порошковое покрытие.
10. Большой зольник и зольник для удобного удаления золы.

Стокер и бункер для угля можно снять, чтобы упростить спуск по ступенькам и т. Д.

Уникальная решетка для угля с держателем фартука удерживает уголь на решетке до полного сгорания.

4.Вертикальный теплообменник с дымогарными трубами значительно снижает риск коррозии и образования конденсата, а также упрощает очистку котла.
5. Секрет высокой эффективности нагрева — в съемных спиральных перегородках в дымовых трубах. Они позволяют горячим газам проводить больше времени в трубках для полной передачи тепла воде, а также упрощают очистку.

Автоматические угольные котлы — HeatingWorld

Установки

Keystoker Hot Water Boilers могут дать вам автоматическое отопление по минимально возможной цене.Использование антрацитового угля принесет вам определенную выгоду и в то же время избавит вас от времени и работы, связанных с ручной подачей. Большой бесшумный вентилятор с циркуляцией воздуха обеспечит полную циркуляцию теплого, очищенного фильтром воздуха в каждой комнате в доме. Водогрейные котлы Keystoker созданы для обеспечения максимального тепла при минимальных начальных инвестициях и минимальных эксплуатационных расходах. Многопроходный стальной котел с нисходящей тягой полностью окружен стенами, заполненными водой, заставляя горячие пары очищать всю внутреннюю поверхность, чтобы максимально увеличить количество отводимого тепла.Поверхность нагрева правильно пропорциональна площади решетки, что приводит к соответствующему балансу и большей отдаче тепла на фунт сжигаемого топлива.

Характеристики

  • В топке нет движущихся частей

  • Толстостенная сталь обеспечивает долгий срок службы — 25 лет

  • Автоматический отопитель без дорогостоящего ремонта

  • Сжигает твердый антрацитовый уголь двух размеров (гречиха и рис)

  • Герметичное золоудаление обеспечивает чистую работу
  • Недорогое топливо — залог экономичного отопления

  • Надежная сверхмощная коробка передач заводского изготовления

  • Большой бесшумный вентилятор для бесшумной работы
  • Ленты, срезные штифты и шнековые конвейеры были ликвидированы

  • Блок полностью собран на заводе и полностью протестирован

  • Комнатный термостат
  • Таймер комбинированного управления капотом
  • Манометр котла
  • Низкий выход из дымовой трубы улавливает тепло в котле
  • Медный змеевик для мгновенной подачи горячей воды
  • 5 галлонов воды в минуту из змеевика для бытовой воды
  • Малый электродвигатель вторичного сгорания — обеспечивает максимальное сжигание угля, увеличивает эффективность котла и снижает расход угля

Технические характеристики

МОДЕЛЬ №

BTU Выход

Емкость бункера

Кол-во решеток

Вода для заполнения

Теплообменник

К-4

100 000 БТЕ

200 фунтов

3

34 галлона

К-6ФЛ ЛАЙТ

132000 БТЕ

275 фунтов

3

55 галлонов

К-6

144000 БТЕ

275 фунтов

3

55 галлонов

К-8

1

БТЕ

315 фунтов

4

74 галлона

К-10

240 000 БТЕ

450 фунтов

5

86 галлонов

МОДЕЛЬ №

BTU Выход

Емкость бункера

Кол-во решеток

Вода для заполнения

Теплообменник

К-4

100 000 БТЕ

200 фунтов

3

34 галлона

К-6ФЛ ЛАЙТ

132000 БТЕ

275 фунтов

3

55 галлонов

К-6

144000 БТЕ

275 фунтов

3

55 галлонов

К-8

1

БТЕ

315 фунтов

4

74 галлона

К-10

240 000 БТЕ

450 фунтов

5

86 галлонов

http: // www. keystoker.com/product/product-manuals/

Двухтопливный котел WL-110 — Leisure Line Stove Company

Описание

Этот котел Leisure Line может работать на двух видах топлива по цене, не имеющей себе равных среди наших конкурентов. WL-110 представляет собой конструкцию из двух частей с базовым блоком Leisure Line с надежным питателем угля
. Сосуд высокого давления / блок масляной горелки расположен сверху и изготовлен компанией Axeman-Anderson с более чем 60-летним опытом работы в отрасли, а также может быть оснащен горелкой для природного газа или пропана за дополнительную плату.Этот продукт был представлен в 2010 году и доказал свою надежность и эффективность.

Этот водогрейный котел WL-110, прошедший испытания UL, способен отапливать типичный односемейный дом площадью до 3000 кв. Футов, а также может быть рассчитан на установку в коммерческом учреждении. Этот качественный сосуд высокого давления WL серии 165k btuh американского производства представляет собой вертикальную пожарную трубу с площадью нагрева 15 кв. Футов, вместимостью 12 галлонов воды, сертифицирован ASME и имеет КПД 86% по AFUE при сжигании нефти.С добавлением диффузора камеры сгорания Leisure Line и экономайзеров с дымовой трубой, этот агрегат обеспечивает до 90% эффективности при сжигании угля. Несмотря на низкую цену, этот котел не лишен функциональных возможностей, но в стандартной комплектации он включает следующие компоненты: Циркуляционный насос Taco 007; Honeywell 7124 или Hydrostat 3250 Triple Aquastat, Honeywell 6006A High Limit; цепь холостого огня, чтобы поддерживать огонь; змеевик бытовой горячей воды на 3 галлона в минуту; масляный пистолет Becket AFG с элементами управления GeniSys и электронным зажиганием; большой зольник и бункер на 200 #; Блок кочегарки входного угля 110К бтух.

WL-110 сжигает чистый антрацитовый уголь размером с рис или гречку, добытый в Пенсильвании, и окупится за короткое время, помогая снизить зависимость Америки от
иностранной нефти.

Допуск для горючих материалов

Отвод дымохода до задней стенки 4 ”. От агрегата до потолка зазор 18 дюймов. Агрегат предназначен для размещения на негорючем полу.
UL 726-2010
UL 2523-2009
UL 391-2006
CA N / CSA B366.1-2011

Автоматический угольный котел Keystoker | Мартин Produce Поставка

Всего ProductsGreenhousesBroccoliCabbageCantaloupesCarrotsBeetsWatermelonTurnipsTomatoesSpinachSnap BeansRadishPumpkinsPeppersPeasOnionsLima BeansLettuceGourdsEggplantCucumberCauliflowerOrnamentalSweet Bi-colorSweet WhiteSweet YellowIrrigation SuppliesControllersDrip TapeDrip лента FittingsFiltersSprinklersPumpsPressure RegulatorsMisc SuppliesMicro IrrigationInjectorsHosingPeat Moss & Герметичное SoilPlastics & Row CoversRow CoversMulch PlasticGround CoverFittings, Шланги и PipesValvesToolsHosing & PipeBrass & Steel FittingsPVC FittingsPower Loc FittingsInsert FittingsHose ClampsGarden Шланг FittingsCamlock FittingsTrays, Квартиры , Горшки и кашпо Подносы и плоские горшкиПосадочные машиныВисячие корзиныУдобрениеВодорастворимые удобренияЖидкие удобренияГранулированные удобренияХимикатыРазные химикатыИнсектицидыРегулятор ростаГербицидыФунгицидыОборудование и аксессуарыПересадочные машиныОпрыскивателиПосадочные машиныМульчирователи разноеПодъемники для рассады ВентиляторыОбогревателиАксессуарыТеневые тканиКомпоненты для рулонных шторПоликарбонат и фурнитураПластмасса для теплиц и сопутствующее оборудованиеСветодиодные фонари для выращивания растенийРучные инструменты, принадлежности для посадки, выращивания и сбора урожая Устройства для отпугивания птицРазные расходные материалыСтержни, шпалеры и расходные материалыПалочки для воды, насадки и т. Д. Разное / Нагреватели / Автоматический угольный котел Keystoker

Автоматический угольный котел Keystoker

Артикул: KE-Coal

Категория: Нагреватели

Этот паровой или водогрейный котел гарантирует горячую воду круглый год.Его легко можно превратить из кочегара в масляную печь. Это экономичный и надежный источник тепла.

  • Долговечный автоматический обогреватель без дорогостоящего ремонта.
  • Недорогое топливо — залог экономии тепла.
  • Блок полностью собран и полностью протестирован на заводе.
  • Доступно от 90 000 до 528 000 БТЕ на выходе.

Эти печи изготавливаются на заказ. Множество настраиваемых функций и параметров.

Звоните для уточнения деталей.

Котлы для газификации угля | АТМОС

Котлы для газификации бурого угля и древесины

Котел с газификацией бурого угля C18S

Котлы сконструированы для сжигания древесины и угля (бурого угля) по принципу генераторной газификации с использованием вытяжного вентилятора, удаляющего дымовые газы из котла.

Корпус котла изготавливается сварной из стальных листов толщиной 3-8 мм. Котел состоит из двух камер, расположенных одна над другой. Верхняя камера составляет топливный бак, а нижняя — камеру сгорания и золоуловитель. Между двумя камерами помещается новая вращающаяся решетка, защищенная патентом. Колосниковая решетка обеспечивает идеальное сжигание угля, древесины или их комбинации, а также простую очистку.

Преимущества котлов с газификацией бурого угля и древесины

  • Раздельное сжигание бурого угля и древесины, мы рекомендуем вместе
  • Решетка карусельной печи — легко удаляет золу
  • Управление вентилятором — вытяжной вентилятор (S)
  • Простота обращения и очистки
  • Большой топливный бак
  • Решетка карусельной печи — легко удаляет золу
  • Более простая очистка — (C25ST, C32ST, C50S — котлы с трубчатым теплообменником)
  • Вторичный воздух предварительно нагревается до высоких температур
  • Малый размер и небольшой вес
  • Высокое качество


Настройки сегментов решетки показаны на картинке, и то же самое для использования угля или дров.

Канал подачи вторичного воздуха и плоская часть решетки газификации всегда должны быть направлены вниз.

ПАТЕНТЫ ЗАЩИЩЕНЫ!


Вид на верхнюю загрузочную камеру


Вид на нижнюю загрузочную камеру


Вытяжное отверстие
уменьшает дымность при питании и работе котла


Охлаждающий контур защиты от перегрева

Установка и регулирование котла

Установка

Котлы

ATMOS должны быть подключены через LADDOMAT 22 или терморегулирующий клапан для достижения и поддержания минимальной температуры воды, возвращающейся в котел, на уровне 65 ° C.Температура воды на выходе из котла должна постоянно поддерживаться в пределах 80–90 ° C. Стандартная конфигурация всех котлов включает охлаждающий контур для предотвращения перегрева. Рекомендуем устанавливать котлы с накопительными баками.

Регламент котла

Электро-механический — Мощность регулируется с помощью предохранительного клапана с регулятором тяги типа FR 124, который автоматически открывает или закрывает предохранительный клапан в зависимости от заданной температуры воды на выходе (80 — 90 ° C). При настройке регулятора мощности следует уделять особое внимание, поскольку регулятор выполняет еще одну важную функцию, помимо регулирования мощности — он также защищает котел от перегрева. Регулирующий термостат, расположенный на панели котла, регулирует вентилятор в соответствии с заданной температурой (75 — 85 ° C). На регулирующем термостате следует установить температуру на 5 ° C ниже, чем на регуляторе тяги FR 124. Использование котла: C15S, C18S, C25ST, C32ST, C40S, C50S.

Каждый котел может быть оснащен эквитермическим контроллером ATMOS ACD 01.Он берет на себя управление системой отопления на основе данных, собранных с внешних датчиков и вовремя. Он также может управлять всасывающим вентилятором котла.

Панель со стандартным регулированием

Состав панели:
Главный выключатель, предохранительный термостат, термометр, термостат регулятора и термостат горения

Электромеханическое регулирование — оптимальное решение для удобного управления работой котла (вентилятора).
Конструкция панели со стандартной регулировкой является базовой для всех выпускаемых котлов.

Каждый котел может быть оборудован у заказчика электронным регулятором ATMOS ACD 01 для управления всей системой отопления в зависимости от температуры наружного воздуха и температуры в помещении. Этим регулированием также может управлять сам котел с вентилятором с множеством других функций.


Размер загрузочной камеры


горение пламени
в нижней камере сгорания в сферическом пространстве

Котлы с газификацией бурого угля

ATMOS Combi
C 18 S, AC 25 S
ATMOS Combi
C 20 S, C 30 S, C 40 S, C 50 S,
AC 35 S, AC 45 S

CxxS

CxxST

ОБОЗНАЧЕНИЯ НА СХЕМЕ КОТЛА — C18S, C20S, C25ST, C30S, C32ST, C40S, C50S

1. Барабан котла 20. Выключатель со световым индикатором
2. Дверца для наполнения 21. Трубчатый теплообменник (C25ST, C32ST, C50S)
3. Дверь зольника 22. Регулятор мощности HONEYWELL FR124
4. Вытяжной вентилятор — (S) 23. Термостойкая фасонная деталь — передняя секция
5. Арматура противопожарная и жаропрочная — задний блок 24. Термостат управления вентилятором (котла)
6. Панель управления 25. Дверное наполнение — Sibral — тонкое (32 мм)
7. Предохранительный термостат 26. Дверной шнур — шнур 18×18
8. Регулирующий предохранительный клапан 27. Экран зоны горения задний
9. Решетка 28. Тормоз для отработанного газа — по сферическому пространству (C50S)
10. Арматура огнестойкая и жаропрочная — круглое пространство L + P 30. Термостат отработанных газов
11. Труба колосниковой решетки 31. Конденсатор вытяжного вентилятора — 1 мкФ
12. Арматура огнестойкая и жаропрочная — полумесяц 32. Охлаждающий контур для защиты от перегрева
13. Клапан предохранительный пусковой 33. Регулирование первичного воздуха
14. Арматура огнестойкая и жаропрочная — задняя грань круглого пространства 34. Регулировка вторичного воздуха
15. Крышка для чистки К Горловина дымохода
16. Рычаг решетки L отвод котловой воды
17. Тяга клапана зажигания M вход котловой воды
18. Термометр N втулка заправочного клапана
19. Экран зоны горения — передний (щиток рамы) втулка датчика клапана регулирующего контура охлаждения

C15S C18S C20S C25ST C30S C32ST C40S C50S
А 1185 1185 1435 1435 1435 1435 1435 1435
B 658 758 758 758 858 858 958 1117
С 595 675 * 675 * 675 * 675 * 675 * 675 * 675 *
D 874 874 1121 1121 1121 1121 1121 1115
E 150/152 150/152 150/152 150/152 150/152 150/152 150/152 150/152
Ф 65 65 65 65 65 65 65 78
G 210 210 210 210 210 210 210 210
H 933 933 1177 1177 1177 1177 1177 1177
CH 212 212 212 212 212 212 212 212
Я 212 212 212 212 212 212 212 212
Дж 6/4 « 6/4 « 6/4 « 6/4 « 6/4 « 6/4 « 2 « 2 «

* ширина котла 555 мм после разборки боковых колпаков

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТИП КОТЛА Kombi
C15S C18S C20S C25ST C30S C32ST C40S C50S
Номинальная мощность (кВт) 16 20 25 25 32 32 40 48
Требуемая тяга в дымоходе (Па) 16 20 23 23 25 25 28 28
Масса котла (кг) 273 295 351 379 395 415 434 492
Объем воды (л) 37 45 64 68 70 74 77 95
Объем топливного бака (дм 3 ) 50 65 100 100 125 125 150 150
Эл. потребляемая мощность (Вт) 50 50 50 50 50 50 50 50
Рабочее напряжение (В / Гц) 230/50
Требуемое топливо (предварительное) Лигнит (бурый уголь) крупности грецкого ореха с удельной энергией 17-20 МДж / кг -1
Запасное топливо (розжиг) Сухая древесина с удельной энергией 15-18 МДж / кг -1 , диаметр 70-90 мм,
12-20% влажности
Макс.длина доски (мм) 250 330 330 330 430 430 530 530
Мин. рабочая температура возвратной воды 65 ° С
КПД в интервале выходной мощности 90,4 88,9 84,5 88,9 85 88,6 85,4 90,0
Класс котла 5 5 4 5 4 5 4 5
Класс энергоэффективности B С С С С С С B

Котлы газификации брикетов бурого угля

Котлы предназначены для сжигания брикетов лигнита. На основе процесса газификации с вытяжным вентилятором (S) для всасывания отработанных газов в дымоход.

Корпус котла изготавливается сварной из листовой стали толщиной 3-8 мм. Котел состоит из двух камер, расположенных одна над другой. Верхняя камера составляет топливный бак, а нижняя — камеру сгорания и золоуловитель. Между двумя камерами помещается новая вращающаяся решетка, защищенная патентом. Колосниковая решетка обеспечивает идеальное сжигание угля, древесины или их комбинации, а также простую очистку.Первичный и вторичный воздух предварительно нагревают до очень высокой температуры для достижения высокой эффективности и хорошего качества горения.

Рекомендуемое топливо — брикеты лигнита. В качестве запасного топлива можно использовать бревна (длина 330 мм), бурый и черный уголь большего размера (НУТ1) или деревянные брикеты.

Преимущества угольных котлов ATMOS AC25S, AC35S, AC45S

  • Сжигание угля и дров по отдельности, рекомендуем вместе
  • Большой топливный бак
  • Простота обращения и очистки
  • Контур охлаждения, предохраняющий котел от перегрева
  • Решетка карусельной печи — легко удаляет золу
  • Вторичный воздух предварительно нагревается до высоких температур
  • Малый размер и небольшой вес
  • Простая очистка — (AC35S — котел с трубчатым теплообменником)
  • Управление вентилятором — вытяжка (S)
  • Автоматическое отключение котла после догорания

Регламент котлов

Электро-механический — Мощность регулируется с помощью предохранительного клапана с регулятором тяги типа FR 124, который автоматически открывает или закрывает предохранительный клапан в зависимости от заданной температуры воды на выходе (80 — 90 ° C). При настройке регулятора мощности следует уделять особое внимание, поскольку регулятор выполняет еще одну важную функцию, помимо регулирования мощности — он также защищает котел от перегрева. Регулирующий термостат, расположенный на панели котла, регулирует вентилятор в соответствии с заданной температурой (80 — 85 ° C). На регулирующем термостате следует установить температуру на 5 ° C ниже, чем на регуляторе тяги FR 124. В котлах установлен термостат отходящих газов, который останавливает всасывающий вентилятор при сгорании котла.Котлы работают без вентилятора на 70%.

Каждый котел может быть оснащен эквитермическим контроллером ATMOS ACD 01. Он берет на себя управление системой отопления на основе данных, собранных с внешних датчиков и вовремя. Он также может управлять всасывающим вентилятором котла.

Легенда — AC25S, AC35S, AC45S

Размеры AC25S AC35S AC45S
А 1185 1435 1435
B 758 758 858
С 675 * 675 * 675 *
D 874 1121 1121
E 150/152 150/152 150/152
Ф 65 65 65
G 210 210 210
H 933 1177 1177
CH 212 212 212
Я 212 212 212
Дж 6/4 « 6/4 « 6/4 «

* ширина котла 555 мм после разборки боковых колпаков

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ATMOS KOMBI TYPE
AC25S AC35S AC45S
Мощность котла (каменный уголь) кВт 26 35 45
Вес котла кг 297 377 397
Объем воды в котле л 45 68 70
Емкость самосвального бункера дм 3 65 100 125
Электрический ввод Вт 50 50 50
Электросеть В / Гц 230/50 230/50 230/50
Указанное топливо (предварительное) Брикеты из лигнита теплопроизводительностью 19 — 23 МДж. кг -1
Макс. длина бревна мм 330 330 430
Мин. температура возвратной воды ° С 65 65 65
КПД % 86 87,6 85,2
Качество сгорания — CO мг / м 3 <500 <500 <500
Класс котла 5 4 4
Класс энергоэффективности С С С

Полностью автоматический малый угольный котел PEREKO KSR Beta

9013 6 9013 кг

9017 9017 267 267

мм 9 0137 Высота [мм] мм 9017 Ширина [мм] 901 71 ] 90 137 Глубина [мм] размер трубы [мм] 9017 1 объем [л] объем [л] 90 тяга в дымоходе [Па] 200 [м²]

90 [м²] 90 90 171 Сталь Сталь
Мощность [кВт] 35
Мощность [кВт] 70
Мощность [кВт] 15 Мощность [кВт] 28
Мощность [кВт] 15
Мощность [кВт] 28
Мощность [кВт] 70
Мощность [кВт] 25
Мощность [кВт] 35
Мощность [кВт] 25
Мощность [кВт] 35
Мощность [кВт] 20 Мощность [кВт] 35
Мощность [кВт] 20
Вес [кг] 763
Вес [кг] 377
Вес [кг] 623
Вес [кг] 377
Вес [кг] 623
Вес [кг] 348
456
Вес [кг] 348
Вес [кг] 456
Вес [кг] 763
Вес [кг] 419
Вес [кг] 264
Вес [кг] 419
Высота [мм] 1,560
1,565
Высота [мм] 1,560
Высота [мм] 1,565
Высота [мм] 1,770
1,275
Высота [мм] 1,560
Высота [мм] 1,275
Высота [мм] 1,560
1,770
Высота [мм] 1,560
Высота [мм] 1,770
Высота [мм] 1,560
907 9017 1,060
Ширина [мм] 1,240
Ширина [мм] 1,060
Ширина [мм] 1,240
ширина [мм] 1,620
Ширина [мм] 1,160
Ширина [мм] 1,350
Ширина [мм] 1,160
Ширина [мм] 1,350
Ширина [мм] 1,160
Ширина [мм] 1,240
Ширина [мм] 1,160
1,240
Ширина [мм] 1620
Глубина [мм] 855
Глубина [мм] 1005
Глубина [мм] 1,005
Глубина [мм] 855
Глубина [мм] 925
Глубина [мм] 9017 855 9017 мм 9014 925
Глубина [мм] 1,200
Глубина [мм] 825
Глубина [мм] 925
825
Глубина [мм] 925
Глубина [мм] 1,200
Расстояние от пола до основания выхлопной трубы [мм]

1,246
Расстояние от пола до основания выхлопной трубы [мм] 1,275
Расстояние от пола до основания выхлопной трубы [мм] 1,246
Расстояние от пола до основания выхлопной трубы [мм] 1,411
Расстояние от пола до основания выхлопной трубы [мм] 1,275
Расстояние от пола до основания выхлопной трубы [мм] 1,091
Расстояние от пола до основания выхлопной трубы [мм] 1,275
Расстояние от пола до основания выхлопной трубы [мм] 1,091
Расстояние от f Крепление к основанию выхлопной трубы [мм] 1,411
Расстояние от пола до основания выхлопной трубы [мм] 1,076
Расстояние от пола до основания выхлопной трубы [мм] 1,421
Расстояние от пола до основания выхлопной трубы [мм] 1,076
Расстояние от пола до основания выхлопной трубы [мм] 1,421
Расстояние от пола до основания выхлопной трубы [мм] 1,275
Размер выхлопной трубы [мм] 159
Размер выхлопной трубы [мм] 178
Размер выхлопной трубы [мм] 219 219 159
Размер выхлопной трубы [мм] 219
Размер выхлопной трубы [мм] 21 9
Размер выхлопной трубы [мм] 159
Размер выхлопной трубы [мм] 178
Размер выхлопной трубы [мм] 159 159
размер [мм] 178
Размер трубы для выхлопных газов [мм] 219
Размер трубы для выхлопных газов [мм] 159
Размер трубы для выхлопных газов [мм] 17814
Емкость питателя [дм³] 300
Емкость питателя [дм3] 300
Емкость питателя [дм3] 300
Объем подающего устройства [дм³] 300
Объем подающего устройства [дм³] 300
Объем подающего устройства [дм³] 150
Емкость питателя [дм³] 900
Емкость питателя [дм3] 300
Емкость питателя [дм³] 150
дм3 Вместимость питателя
дм3 Емкость питателя [дм³] 900
Емкость питателя [дм3] 300
Емкость питателя [дм3] 300
Емкость воды [л] 70
Объем воды [л] 102
Объем воды [л] 152
Объем воды [л] 52
Объем воды [л] Л] 96
Объем воды [л] 52
Объем воды [л] 96
Объем воды [л] 152
Объем воды [л] 75
Объем воды [л] 130
Объем воды [л] 75
130
Объем воды [л] 70
Мин. тяга в дымоходе [Па] 20
Мин. тяга в дымоходе [Па] 25
30
Мин. тяга в дымоходе [Па] 25
Мин. тяга [Па] 30
Мин. тяга в дымоходе [Па] 25 Мин. Тяга в дымоходе [Па] 30
Мин. Тяга в дымоходе [Па] 20
Мин. Тяга в дымоходе [Па] 25
Мин. Тяга в дымоходе [Па] 20
Мин. Тяга в дымоходе [Па] 25
Мин. Тяга в дымоходе [Па] 30
Мин. Тяга в дымоходе [Па] 20
Мин. Тяга в дымоходе [Па] 25
Размер [м²] 250
Размер [м²] 500
Размер [м²]
200 350
Размер [м²] 200
Размер [м²] 350
Размер [м²] 700
Размер [м²] 280
Размер [м²] 150
Размер [м²] 280
Размер [м²] 250
Размер [м²] 500
КПД [%] 85
Размер на входе и выходе [дюймы] 6 4 « Макс. рабочая температура [° C] 95
Мин. рабочая температура [° C] 57
Макс. рабочее давление [бар] 1.500
Решетка бар чугун, аварийный
Питатель стальной, с подающим шнеком
Вентилятор Давление
Рулевое управление Котел, насос ЦО, насос CUW, вентилятор
Языковое меню Английский [EN], польский [PL], немецкий [DE]
Функции рулевого управления аварийный сигнал, параллельные насосы , Приоритет ЦО и ГВС, Летний режим
Связь RS232
Датчик температура ГВС, Температура подачи, температура центрального отопления
Напряжение сети [В] 230 Топливо 90 горох уголь, шлак
Гарантия 2 года на комплектующие, 6 лет на герметичность теплообменника, 10 лет на герметичность сварных швов

EKO Duo 35 — 130K BTU — MBTEK

Eko Duo оптимизирован для сжигания угля до 1¼ «. Цикл котла для сохранения горячей золы для воспламенения следующего огня. Кроме того, вы также можете сжигать гранулы, зерно и другую биомассу, включая ручную подачу.

Тепло: 4000 кв. Футов
Вес: 1’300 фунтов, ширина 58 дюймов, глубина 34 дюйма, высота 56 дюймов
Ручная топка: 22 галлона, максимальная длина поленьев 19 дюймов
Объем бункера: 111 галлонов — 902 фунта угля
Тип угля: антрацитовый и битуминозный
Размер угля: рис, гречка, горох и кочегар
Сделано в Европе

Eko Duo — последнее поколение автоматических угольных котлов.Он оборудован современной самоочищающейся ротационной чугунной горелкой, питающим шнеком, электродвигателем с редуктором, бункером и системой предотвращения обратного хода. Автоматическая горелка в нижней камере сжигает уголь, а также пеллеты, зерна и другую биомассу размером до 1½ дюйма. Вы также можете вручную подавать уголь, древесную щепу, торфяные брикеты и многое другое, используя среднюю камеру. Уникальная конструкция позволяет полностью рекуперацию тепла. Котел имеет гарантированный КПД 90%.

TIS tronic 481R управляет процессом сгорания в зависимости от параметров пользователя, погоды, датчика выхлопа и качества топлива.Контроллер легко адаптируется к любой современной системе водяного отопления и комбинируется с ГВС, аккумулированием тепла, прямым питанием, зональным смешением и многим другим. Просто введите заданное значение температуры отопительной воды, и котел отрегулирует горение в соответствии с нагрузкой. Если нет нагрузки, котел переходит в режим ожидания и при необходимости снова зажигается. Автоматика с бункером большой емкости обеспечивает автономность от 4 до 10 дней. Контроллер также включает в себя функции циркуляционных насосов, смесительного клапана с электроприводом, буферного бака, уровня топлива, летнего / зимнего режима и обратной связи термостата.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
