Для чего бак расширительный: Мембранный бак — расчет, конструкция, особенности подбора и установки

зачем нужен, место установки, расчёт объема

Расширительный бак — важное звено отопительной системы. В данной статье мы расскажем о предназначении этого устройства, принципе его работы и способе подключения, а также рассмотрим ключевые критерии выбора мембранного бака для частного дома.

Расширительные баки разных объемов

Предназначение и принцип работы

В процессе функционирования системы отопления наблюдаются частые изменения температуры теплоносителя: она то скачет вверх, то, наоборот, уменьшается. При этом изменяется и объем жидкости. Когда жидкость нагревается, показатели давления в сети увеличиваются, подобное явление может спровоцировать образование гидроударов и разрушение отопительного прибора.

Во избежание таких неприятных ситуаций, излишнее количество теплоносителя вытесняется в расширительный бак. Нужно установить предохранительный клапан безопасности, через который будет уходить лишнее количество воды.

Больше информации о предохранительном клапане в системе отопления можно найти тут

Для того, чтобы кислород не растворялся в воде и на стенках трубопровода не образовывались коррозийные процессы, вода в бачке отделяется от воздуха посредством эластичной мембраны.

Принцип функционирования расширительного бака базируется на том, что когда показатели температуры теплоносителя увеличиваются на 10°С, его объем возрастает на 0,3-0,4 %. Поскольку жидкость не сжигается, образуется избыток давления, который направляется именно в расширительный бак.

Виды расширительных баков

Для разных систем отопления применяются различные виды расширительных баков, которые отличаются между собой формой, габаритами и расчетом. Однако, главный критерий, на основе которого выделяются типы расширительных баков — тип отопительной системы.

Виды мембранных расширительных баков

В закрытой системе отопления движение теплоносителя происходит благодаря циркуляционному насосу. Он не образует вспомогательного давления, а просто направляет воду по трубам. В подобной отопительной системе монтируется расширительный бак для отопления закрытого типа. Внешне он напоминает герметичную емкость, которая поделена на две части. Между ними расположена эластичная мембрана. В одном участке помещен воздух, другой предназначен для излишнего теплоносителя.

Из-за того, что в баке закрытого типа присутствует мембрана, его часто называют мембранным.

В открытой системе отопления циркуляционный насос отсутствует, поэтому здесь в качестве расширительного бака может выступать абсолютно любая емкость, к которой подведены трубы отопления.

Самый обычный вариант такого бака — это металлическая емкость, устанавливаемая на чердаке. Однако, у подобного варианта выделяется значительный изъян. Из-за того, что бак негерметичный, теплоноситель испаряется. Поэтому за ним постоянно нужно следить и в случае необходимости доливать. Вы можете осуществлять это собственноручно, но это не совсем удобно, потому что можно забыть пополнить запасы воды, что чревато поломкой системы.

Поэтому рекомендуется использовать автоматизированный контроль уровня воды.

Выбор мембранного бака

Чтобы подобрать наиболее оптимальный расширительный бак для системы отопления в вашем доме, следует учесть несколько рекомендаций, которые дают специалисты.

Если в вашем жилище смонтирована схема с естественной циркуляцией, то наиболее оптимальным вариантом станет — расширительный бак открытого типа. Открытую емкость можно как приобрести, так и изготовить собственноручно. Главное, произвести правильные вычисления объема бака.

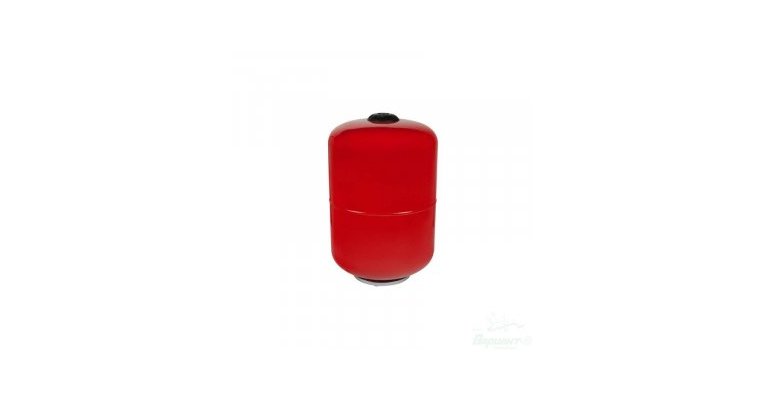

Расширительный (мембранный) бак на отопление 24 л

Вопрос с выбором мембранного расширительного бака немного сложнее. Выбирая емкость, главное не спутать бачок для отопления с гидроаккумулятором для водоснабжения. Внешних различий у этих емкостей практически нет, поэтому будьте внимательны и обязательно читайте надписи на шильдике. На отопительном баке будет указана рабочая температура до 120°С и давление до 3 Бар. На гидроаккумуляторе температура до 70°С и давление до 10 Бар.

Помимо вышеописанного, выбирая расширительный бак для системы отопления, следует обратить внимание на такую составляющую, как возможность заменить “грушу” в случае ее поломки. Габариты устройства выбираются только после предварительного расчета бака закрытого типа.

Расчет объема

Для того, чтоб ответить, какой объем расширительного бака нужен для отопления, следует прибегнуть к расчету. Для этого нужно высчитать 10 % от объема теплоносителя в системе. Эти данные обычно рассчитываются на этапе разработки проекта.

Если они отсутствуют, то значение объема можно получить следующим образом: необходимо слить теплоноситель, а затем заполнить бак новым, при этом произвести его замеры (пустить через счетчик). Другой вариант — можно просто высчитать объем труб в системе и приплюсовать объем радиаторов, полученный результат и будет объем системы отопления. И уже от этой цифры рассчитать 10 %.

Еще один способ вычисления объема расширительного бака для отопления — воспользоваться формулой.

Вам понадобятся данные:

• объем системы — С;
• максимальное рабочее давление системы — Pмакс;
• начальное давление, с которого система начинает функционировать (этот показатель указан в паспорте) — Pмин;
• коэффициент расширения теплоносителя (для воды 0,4, для антифризов показатель указывается на этикетке, чаще всего в пределах 01,-0,13) — Е.

Зная все вышеописанные показатели, можно произвести расчет объема расширительного бака по формуле:

V= E*C* (Pмакс + 1) / (Pмакс + Pмин)

Объём расширительного бака

Расчеты не сложные, но если вы имеете дело с системой отопления открытого типа, вы и без этих значений можете подобрать расширительный бак, поскольку объем подобных емкостей практически не влияет на стоимость.

А вот расчет объема расширительного бака для закрытых отопительных системы лучше произвести, т.к. цена напрямую зависит ото объема.

Выбирайте бак с запасом объема, т.к. из-за недостаточного количества, система может быстро износиться или вовсе перестать функционировать.

Монтаж

Процесс установки расширительного бака в системе отопления находится в непосредственной зависимости от того, открытый или закрытый тип отопительной системы.

Открытая система

По большому счету открытое отопление — это один большой сосуд, в котором осуществляются конвекционные потоки.

Монтаж расширительного бака должен выполнять следующие функции:

• он должен быстро направлять нагретый теплоноситель вверх;
• должен обеспечивать свободную циркуляцию воздуха.

Исходя из вышеизложенных требований к расширительному баку, его размещение должно быть выполнено вверху конструкции. Обычно в частных домах, в качестве места расположения для подобных емкостей выбирают чердак либо разгонный коллектор (в однотрубной системе).

Стоит отметить и основные особенности самого бака, применяемого в системе отопления открытого типа:

• не предполагает наличие запорной арматуры;
• нет необходимости в наличии резиновой мембраны и крышки.

В качестве расширительного бака используется обычная емкость, в которую в случае необходимости можно долить воду (например, когда она испарилась).

Закрытая система

В случае, если в вашем доме система отопления закрытая, то установка расширительного бака характеризуется рядом особенностей:

1. Наиболее подходящим местом для подключения устройства считается тот участок, где нет завихрений, течение теплоносителя ближе всего к ламинарному. Поэтому лучше всего монтировать бак перед циркуляционным насосом.
2. Особое внимание стоит уделить размещению бачка в пространстве. Наиболее оптимальный вариант — когда жидкость попадает в емкость сверху. Это позволит полностью освободить от воздуха отсек с жидкостью.
3. Объем бака должен быть равен 1/10 части и более от объема всей жидкости в системе.

Обратите внимание! Часто в комплект отопительного котла входит расширительный бак и циркуляционный насос. Поэтому прежде чем приобретать эти устройства, убедитесь в том, что они вам необходимы. Иначе вы попросту потратите деньги впустую.

На примере рассмотрим, как осуществляется установка мембранной емкости.

1. Если вы подключаете расширительную емкость к функционирующей в данный момент системе отопления, то прежде всего нужно отключить оборудование и слить воду с батарей. Для того, чтобы вода стекала быстрее, рекомендуется открыть краны Маевского.
2. В случае использования пластиковых батарей, то монтаж должен производиться через разъемный элемент, именуемый «американкой». Первая часть этой детали прикручивается непосредственно к бачку, а другую нужно припаять к трубе. После чего обе части надо соединить между собой.
3. На следующем этапе разрезается труба отопления и монтируется тройник. Именно к нему подсоединяется труба от бака.
4. Далее осуществляется промывка и демонтаж фильтра грубой очистки.
5. После того как все необходимые элементы установлены, надо открыть краны и заполнить батареи водой. Уровень давления должен подняться до 1,2-1,3 кПа.
6. На заключительном этапе стравливается воздух и закрываются краны Маевского.

Перед расширительным баком установите кран. Благодаря этой детали вы сможете ремонтировать устройство, при этом не нужно будет спускать воду с радиаторов.

Обслуживание расширительного бака

Для того, чтобы расширительный функционировал максимально долго, без сбоев и неполадок, нужно соблюдать требования, выдвигаемые к обслуживанию устройства:

• осуществляйте проверку бака на на случай образования возможных повреждений — подтеки, ржавления и т. д.;
• раз в несколько месяцев нужно проверять начальное давление газового пространства на соответствие расчетному показателю;
• следите за целостностью мембраны. Если обнаружите какие-либо нарушения, то сразу замените ее;
• если вы не эксплуатируете бак на протяжении длительного времени, то слейте из него воду и храните устройство в сухом месте.

Для того, чтобы осуществить проверку расширительного бака отопления, первым делом отключите его от системы отопления, затем опустошите его и к ниппелю газовой плоскости подсоедините манометр. Если показатели давления ниже того, что было установлено в процессе установки расширительного бака, то через этот же ниппель надо накачать бак компрессором.

Мембрана — важный элемент, поэтому ее проверкой не стоит пренебрегать. Если во время проверки давления газового пространства, после того как вы слили воду, через дренажный кран продолжает поступать воздух, а давление в газовой полости уменьшилось до атмосферного, то вывод очевиден -мембрана пробита.

Для осуществления замены этой детали, в первую очередь, нужно отсоединить бак от системы отопления, а затем дренировать его. На следующем этапе надо сбросить давление газовой полости через ниппель и демонтировать фланец мембраны и достать саму мембрану. После этого, проверьте внутреннюю часть корпуса на наличие загрязнений и коррозийных процессов. В случае обнаружения — промойте корпус водой и высушите.

Подводя итог, можно прийти к выводу, что расширительный бак является неотъемлемым звеном отопительной системы. Для того, чтобы устройство максимально эффективно функционировало, не стоит пренебрегать правилами установки и эксплуатации.

Расширительный бак отопления. Принцип работы. Давление мембранного бака.

Главная \ Полезное \ Мембранный бак « Назад 28.10.2014 06:58

Расширительный бак (гидроаккумулятор) предназначен для компенсации увеличении объема воды при нагреве в системе отопления. Нагреваясь, вода увеличивается в объеме, а «излишек» воды уходит в расширительный бачок, тем самым не допуская срабатывания сбросного клапана, который обычно рассчитан на давление 3 бара. При остывании и уменьшении объема воды в системе, мембрана расширительного бака выталкивает воду обратно, не допуская критического падения давления в системе отопления при котором не включится котел.

Настенные котлы производители, как правило, комплектуют расширительными баками от 6 до 8 литров (зависит от модели) – на отопление, и от 2 до 3 литров – на санитарную воду (если есть встроенный бойлер). Баки объемом 6-8 литров рассчитаны на систему отопления вместимостью от 100 до 140 литров. Поэтому, если ваша система вмещает больше теплоносителя, необходимо устанавливать дополнительный расширительный бак.



Каковы же признаки неисправности или недостаточного/избыточного давления расширительного бака?

1. Во время работы котла давление «скачет». То есть, при включении отопления, давление растет. При переключении котла на режим производства ГВС, начинает падать. При выключении и охлаждении котла давление падает меньше 1 или даже до 0 (бак совсем пустой)
2. Вы подпитываете систему отопления регулярно, видимых утечек нет (часто бывают в «теплых полах»), теплообменник исправен.



Как нужно подкачивать давление в расширительном баке:

1. Перекрыть отсечные краны на расширительный бак, слить воду с него. Если отсечных кранов нет, то открыть сливной кран на котле, слить воду с котла, давление должно быть на «0».
2. Замерить давление в расширительном баке манометром, сливной штуцер при этом должен быть открыт.
3. Насосом( к золотнику расширительного бака) качать воздух, пока не перестанет течь вода из сливного штуцера.
4. Спустить воздух с расширительного бака.
5. Накачать заново, проверяя давление манометром. Давление в расширительном баке должно быть 80% от рабочего давления  системы (нагретой).
6. Закрыть сливной штуцер расширительного бака.
7. Запитать котёл, если сливали, давление в холодной системе должно быть примерно 1-1.2бара.

Расширительный бак для отопления: как выбрать и установить

Оглавление:
Расширительный бак для отопления: для чего он нужен и как работает
Разновидности и особенности расширительного бака
Как подобрать расширительный бак: несколько нюансов

Установка мембранного расширительного бака: тонкости работ

Расширительный бак для отопления является неотъемлемой составляющей любой жидкостной системы обогрева дома – без него система не сможет полноценно работать и оберегать вас от холода в зимнее время года. Это устройство служит своего рода демпфером, в задачи которого входит компенсация температурных увеличений объема жидкости в системе. Именно о нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с принципом работы этого устройства, его разновидностями и решим вопрос выбора расширительного бака и самостоятельной установки.

Расширительный бак для системы отопления фото

Расширительный бак для отопления: для чего он нужен и как работает

Ни для кого не секрет, что при нагревании вода увеличивается в объеме – так случается каждый раз, когда человек запускает отопительную систему, в которой теплоносителем как раз и является обыкновенная вода. Куда, по-вашему, девается этот избыточный объем воды? Он поступает в расширительный бак для системы отопления, где благополучно дожидается того часа, когда остынет и, уменьшившись в объеме, снова вернется в систему трубопроводов.

Спросите, зачем такие сложности? А нельзя ли этот излишек воды просто удалить из системы? Можно, но в таком случае после остывания жидкостного теплоносителя некоторая часть трубопроводов останется пустой, и ее заполнит воздух, тем самым став непреодолимым препятствием на пути теплоносителя.

Циркуляция прекратится, и система отопления попросту перестанет работать. А так, по мере остывания и уменьшения объема воды в отопительной системе, она будет заполняться водой из расширительного бака, препятствуя таким способом завоздушиванию трубопроводов.

Принцип работы расширительного бака для отопления

Разновидности и особенности расширительного бака

Существуют три основных типа расширительных баков, предназначенных для использования в системах отопления – это бак открытого типа, закрытого и мембранный расширительный бак. С ними и будем разбираться подробно, изучая их особенности и назначение.

1. Расширительный бак открытого типа – используется в системах с естественной циркуляцией теплоносителя. Этот бак представляет собой обыкновенную емкость с открытым верхом – контроль воды в ней производится визуальным способом. Именно в этом и заключается его основное неудобство – чтобы определить уровень жидкости в нем, приходится подниматься на чердак (этот вид бака устанавливается в самой верхней точке системы отопления, так как в его дополнительные обязанности входит удаление воздуха из системы). Для определения максимального уровня жидкости в системе такие баки, как правило, оборудуются переливным патрубком, выходящим на улицу.

   Расширительный бак открытого типа фото

2. Закрытый расширительный бак – используется как в открытых системах с естественной циркуляцией жидкости, так и в закрытых системах отопления, в которых теплоноситель находится под давлением. Это полностью герметичное устройство, оборудованное ручным или автоматическим клапаном для сброса воздуха. В случае с ручным удалением воздуха, наполнение системы отопления так же, как и в предыдущем случае, осуществляется визуально. В случае с автоматическим сбросом воздуха, контроль может осуществляться посредством манометра, показывающего наличие в системе отопления давления жидкости.
3. Мембранный расширительный бак системы отопления – это оборудование нового поколения, которое работает в полностью автоматическом режиме. Его основное отличие от обычного бака закрытого типа заключается в наличии мембраны, разделяющей бак на две части, в одной из которых находится теплоноситель, а в другой сжатый под давлением воздух. Именно эта мембрана и сжатый воздух позволяют уменьшить объем расширительного бака до разумных пределов – если раньше в системе отопления частного дома площадью до 100кв.м. приходилось использовать емкость на 20-30л, то сегодняшние мембранные технологии позволяют снизить его объем в четыре и более раз. Такие баки могут без проблем поместиться в корпус современного двухконтурного котла, что они благополучно и делают. Работает такой бак достаточно просто – возрастающее при нагревании теплоносителя давление в системе теснит воздух, поднимая его давление – когда теплоноситель остывает, все происходит с точностью до наоборот. Воздух выжимает теплоноситель в систему, тем самым поддерживая стабильное и неизменное давление.
   Бак расширительный мембранный фото

Как подобрать расширительный бак: несколько нюансов

Вообще профессионалы для расчета необходимого объема расширительного бака используют сложную формулу, которая учитывает и изначальный объем жидкости в системе отопления, и объем, образовавшийся в процессе расширения (этот показатель рассчитывается по отдельной формуле), а также предварительное и окончательное давление жидкости в системе.

В общем, расчет сложный, и в большинстве случаев к нему прибегают только в случае с большими и разветвленными системами отопления – а так для небольших отопительных контуров используются усредненные значения.

В большинстве случаев подбор расширительного бака осуществляется исходя из того, что вода при нагревании до 80˚C увеличивается в объеме в среднем на 4-5%. К этому добавляют небольшой запас, который также составляет 5%. Получается так, что объем расширительного бака равен 10-12% от общего объема жидкости в системе – имея отопительный контур с объемом воды 100л, понадобится купить 10-12-ти литровый расширительный бачок.

Как подобрать расширительный бак

Установка мембранного расширительного бака: тонкости работ

Вопрос, как установить расширительный бак, решается очень просто – можно даже сказать, что все остальное, что связано с монтажом отопления, делается намного сложнее. Подсоединяется он к системе отопления всего-навсего одной трубой, которая оборудуется отсекающим краном. Если быть педантичным и разбить весь процесс установки расширительного бака на этапы, то он будет выглядеть следующим образом.

1. Установка и крепление самого бака. Здесь может быть два варианта – существуют настенные и напольные расширительные баки. Выбор той или иной разновидности диктуется объемом бака и условиями, в которых он будет устанавливаться. Не важно, какой из них вы выберете, его все равно нужно надежно закрепить к стене или полу.
2. Дальше делаем врезку в обратном трубопроводе системы отопления. Если расширительный бак предусматривает подключение трубой 3/4″, значит, врезку делаем такой же трубой. Здесь все зависит от материала труб отопления – если полипропилен, значит, впаиваем соответствующий тройник, если металлопластик, то разрезаем трубу и вставляем тройник на фитингах. Если же речь идет о стальных трубах отопления, то либо ввариваем такой же резьбовой патрубок, либо устанавливаем готовую обжимную врезку – лучше, конечно, вварить резьбу.
3. Дальше на врезанную тем или иным способом резьбу навинчиваем отсекающий кран, в него пакуем разъемное соединение (американку).
4. Соединяем американку трубой с расширительным баком.

   Установка расширительного бака фото

Вот и все, бак подключен к системе отопления. Остается только проверить давление в расширительном баке, а вернее в его воздушной части, убедиться в его соответствии паспортным данным и, если все в порядке, то открыть отсекающий кран и добавить в систему воду. Воздух, который был в трубопроводе во время подключения расширительного бака, выйдет сам через автоматический воздушный клапан, которым, как правило, оборудуются все расширительные баки.

И напоследок несколько слов о том, как предусмотреть аварийный слив расширительного бака – он используется редко, но, тем не менее, предусмотрительные монтажники не отказываются от его оборудования. Здесь все просто – после разъемного соединения устанавливается тройник, боковое ответвление которого оборудовано полудюймовым краном и служит для того, чтобы в случае необходимости можно было легко и быстро слить расширительный бак для отопления.

Автор статьи Александр Куликов

Зачем нужен расширительный бак для системы отопления?

Расширительные баки от https://piramida24.com.ua/rasshiritelnye-baki/ созданы для выполнения двух значимых функций. Во-первых, они обеспечивают компенсацию теплового расширения в отопительной системе. Это означает, что в процессе нагрева увеличивается объем теплоносителя.

При этом, для защиты котла от повреждений и используется расширительный бак, поскольку без данного агрегата избыток тепловой энергии стал бы искать иной путь к выходу, отчего росло бы давление в системе, и в уязвимом месте появилась бы течь.

Во-вторых, расширительный бак обеспечивает защиту от гидроударов в отопительной системе, работая как защитный буфер. Это связано с тем, что циркуляционный автоматический насос можно как включать, так и выключать в зависимости от потребности. В момент включения насоса давление резко повышается на короткий промежуток времени, это и есть так называемый гидравлический удар. Для исключения пагубного влияния такого удара на всю систему отопления и применяется расширительный бак, способствующий компенсации избытка давления.

Какие расширительные баки бывают?

Расширительные баки в широком ассортименте представлены на сайте https://piramida24.com.ua/. Раньше в старых отопительных системах баки, как правило, устанавливали в самой верхней точки, туда уходили все излишки тепла. Однако, если система представлена закрытым типом, этим излишкам деваться некуда. Для этого и были изобретены современные виды расширительных баков.

Все баки для отопительных систем окрашиваются в красный цвет. Их вы можете также найти на сайте Пирамида24. Если бак имеет синюю окраску, значит, он предназначен для систем водоснабжения. Такие баки мало чем отличаются от агрегатов для отопления. Единственной разницей является наличие диафрагмы из пищевой резины, в баках для отопления диафрагма изготавливается из технической резины.

Если бак используется для монтажа настенных газовых котлов, он должен иметь плоскую форму, он устанавливается внутри самого котла на задней стенке либо сбоку рядом с котлом.

Также существуют баки белого цвета. Производители таких устройств утверждают, что их можно использовать и для горячего, и для холодного водоснабжения. Как правило, таки баки монтируются вкупе с бойлерами косвенного нагрева, а их основная функция — компенсация расширения воды внутри бойлера.

31 октября, Рекламная статья

Reflex NG 25 6bar мембранный расширительный бак для закрытых систем отопления

Описание товара

 Reflex NG 25 мембранный расширительный бак для закрытых систем отопления и охлаждения. Применяется как в жилых строениях, так и в помещениях коммерческого или промышленного назначения.
 Баки Reflex выполняются из высококачественной листовой стали, покрыты защитным слоем, устойчивым к коррозии, воздействию агрессивных сред и перепадам температуры. Данные емкости допущены к применению в соответствии с директивой DIN EN 13831, для оборудования работающего под давлением 97/23/EG, со знаком CE.
 Расширительный мембранный бак серии N, NG производства Reflex (Германия) имеет металлический корпус,  разделенный резиновой мембраной на две камеры: водяную и воздушную. В воздушной камере находится предварительно закаченный под определенным давлением воздух.  При нагреве системы расширяющаяся вода попадает в водяную камеру, а по мере охлаждения выдавливается обратно в систему. Поступление и выход из расширительного мембранного бака воды осуществляется через резьбовой присоединительный патрубок.

Особенности

• Для закрытых систем тепло- и холодоснабжения
• Макс. рабочее давление 6 бар
• Макс. температура корпуса 120 °C
• Незаменяемая мембрана по DIN EN 13831, макс. допустимая рабочая температура мембраны 70°C
• При постоянных температурных нагрузках на мембрану >70°С и ≤0°C необходимо установить предварительную емкость Reflex V
• Допустимая концентрация гликоля до 50%
• Резьбовое подсоединение
• Прочное эпоксидное покрытие
• На заводе заполнены азотом с предварительным давлением

Гарантия

Гарантийный срок Reflex NG — 1 год с момента продажи изделия покупателю. Гарантийные обязательства выполняются при соблюдении потребителем правил эксплуатации, хранения, транспортировки и монтажа.
Условия выполнения гарантийных обязательств:

• повреждения, возникшие в результате несоблюдения руководства по эксплуатации;
• нарушение сохранности пломб;
• самостоятельной разборки или ремонта;
• неправильного монтажа или подключения;
• на повреждения, полученные в результате неправильной транспортировки , хранения, удара или падения;
• при наличии внешних механических повреждений;
• при наличии следов воздействия химически активных веществ.

Зачем нужен, как работает и как подобрать расширительный бак для водяного отопления.

Современное частное домостроение в нашей стране, расположенной на широтах, где температурные колебания, в течение года, составляют более 50 градусов, предполагает наличие качественного и продуманного отопления. Раньше, для сельских изб, состоящих из одного — двух помещений, в большинстве случаев, хватало традиционной печи. Сейчас, когда размеры домов выросли, а количество отдельных комнат даже в небольшом доме, редко бывает меньше трех – четырех, современная концепция комфортного проживания, предусматривает обязательное наличие водяного отопления.

Виды и специфика расширительных бачков

Такой способ нагрева дома, в отличие от печного, может обеспечить одинаково комфортную температуру во всех помещениях. Жидкостное отопление, предполагает наличие производящей тепло установки – котла и теплоносителя, который циркулирует по трубопроводам между котлом и радиаторами, расположенными в каждом из отапливаемых помещений. Когда котел отключен, теплоноситель не нагревается и, за короткое время, его температура опускается до комнатной. Таким образом, получается, что температура теплоносителя периодически изменяется. Как хорошо известно, из курса физики, свойством любых тел является их расширение, при увеличении температуры. При нагревании теплоноситель увеличивает свой объем. Но, в замкнутом контуре, ему некуда деться, и тогда начинает расти его давление. Частые перепады давления «расшатывают» систему и быстрее приводят к нарушению герметичности её важных узлов. Решение – применять расширительный бак в системе отопления.

По своей сути, расширительный бачок это емкость, где жидкость имеет возможность увеличить или уменьшить свой объем. Его установка, позволяет избежать повышения, и понижения давления теплоносителя, при изменении его температуры. Установка расширительного бака обязательно производится при монтаже любой системы жидкостного отопления дома. Однако виды расширительных бачков отличаются, в зависимости от типа системы, которая спроектирована в каждом конкретном случае. Фактически, существуют два возможных варианта жидкостного отопления помещений: открытый и закрытый.

Что выбрать — открытую или закрытую систему

Открытая система отопления, представляет собой не полностью герметичную систему, с открытым верхом. Давление жидкости, зависит от места расположения емкости и уровне теплоносителя в нем. Чтобы было понятнее, открытую систему можно сравнить с наполненной на две трети кастрюлей воды без крышки, которая стоит на плите. Стенки и дно нашей кастрюли непроницаемы для жидкости и не дают ей вылиться, а верх открыт.

При нагреве нашей кастрюли, вода в ней увеличивает свой объем, и занимает уже не две трети, а, например, три четверти её объема, но оставшейся высоты её стенок все еще достаточно, чтобы не дать воде разлиться. В открытой схеме, роль верхней части нашей воображаемой кастрюли выполняет, как раз, емкость открытого типа. Такая емкость имеет негерметичный верх (как правило, прикрытый крышкой). Он располагается выше всего, чаще на чердаке, или в самом верхнем помещении строения.

Если не применяется принудительная циркуляция теплоносителя, открытый расширительный бак, устанавливается в верхней точке, сразу после котла. В этом случае максимально нагретый котлом теплоноситель, в соответствии с законами физики устремляется вверх и попадает в расширительную емкость, откуда уже изливается через трубы к радиаторам и, постепенно теряя тепло, возвращается назад к котлу. Такая конструкция имеет два штуцера – вход и выход, и открытый верх (прикрытый негерметичной крышкой). При использовании принудительной циркуляции, бачок может располагаться в любом её месте (соблюдая принцип того, что он располагается выше всех остальных узлов). В этом случае, к емкости достаточно подвести один штуцер снизу, чтобы жидкость имела выход в объем достаточной для её расширения при нагреве. Но такие схемы встречаются редко.

Открытые системы отопления создаются, в основном, для независимости от принудительной циркуляции и не требуют электрического питания для котлов и насосов для циркуляции воды. Их главный плюс — они работают, не зависимо от наличия, или отсутствия электроэнергии в доме.

Минус данных систем в том, что теплоноситель циркулирует относительно медленно, и очень трудно спроектировать и сбалансировать такую систему так, чтобы во всех помещениях дома можно было бы поддерживать одну заданную температуру. Преимуществом расширительной емкости открытого типа является возможность использовать её, для добавления в систему теплоносителя (воды), который можно просто заливать в емкость через его верхнюю крышку. Недостатком такой емкости является то, что через неё происходит неэффективный теплообмен, между теплоносителем и окружающей средой, как раз в том месте (вверху строения), где нагрев помещения меньше всего нужен. Расширительным баком открытого типа может служить любая емкость из подходящего материала, которую можно приобрести готовой, или заказать у сварщиков.

Закрытая система отопления — это замкнутый контур, в котором жидкость всегда находиться под определенным, заданным при её заливе, давлении. В такой системе уже применяется расширительный бак для отопления закрытого типа. Он имеет один штуцер, которым и присоединяется к трубе. Такой бачок представляет собой герметичный замкнутый сосуд, разделенный на две части — одну для газа, другую, для жидкости. Хорошо известно, что газ при увеличении давления, уменьшается в объеме сильнее, чем жидкость. Этот принцип и используется в расширительном баке закрытого типа. Когда, например, вода нагревается, её объем увеличивается за счет сокращения объема воздушной части емкости, и наоборот, когда температура падает — объем уменьшается, за счет вытеснения излишков жидкости из расширительного бака за счет давления воздуха.

Расширительные баки для закрытой системы бывают двух видов. Бак одного типа состоит как бы из двух разделенных водонепроницаемой мембраной частей. В одной части, располагается газ — атмосферный воздух, давление которого можно менять через обычный золотник. К другой части прикреплен штуцер, с помощью которого устройство присоединяется к трубе. При повышении температуры, мембрана изгибается в сторону воздушной части увеличивая объем бака и компенсируя рост давления.

Такая конструкция не разборная, и, в случае повреждения мембраны, подлежит замене целиком. У устройства другого типа, роль мембраны выполняет воздушная камера, которая работает по такому же принципу, сокращая свой объем при росте температуры жидкости и увеличивая при её падении. Но в такой конструкции, поврежденную мембрану уже можно заменить новой, без замены всего бака. Необходимо заметить, что оба типа баков весьма надежны и очень редко ломаются. Но устройство с мембраной, лучше всего располагать заливным штуцером кверху, чтобы при наполнении труб теплоносителем, исключить формирования в его водяной части воздушного кармана. Расширительная емкость в системе закрытого типа служит для регулирования давления.

За счет нагнетания воздуха в «газовую» часть бака давление теплоносителя растет, а стравливанием воздуха, давление можно уменьшить. Например, при монтаже отопления, залитый теплоноситель имеет атмосферное давление, которое зависит от того, на какой высоте располагается верхний уровень теплоносителя (от этажности дома и высоты расположения верхней точки системы). Располагается бачок в закрытой схеме, как правило, недалеко от входа уже потерявшей часть тепла жидкости в котел. Многие котлы производятся уже со встроенным расширительным баком, и, дублировать его дополнительным, не имеет смысла.

Сравнив все «за» и «против»…

Рассуждать какой расширительный бак лучше, открытый, или закрытый бессмысленно, т.к. их применение обусловлено, выбором соответствующего типа отопительной системы. Но следует заметить, что бачок закрытого типа занимает меньше места, его удобнее обслуживать, т.к. он находиться вблизи котлового оборудования, как правило, в бойлерной и он теряет меньше тепла, чем бачок открытого типа. Кроме того, само присутствие в верхней части строения емкости с жидкостью представляет потенциальную опасность в плане протечки и порчи интерьера помещений дома. Сама закрытая система отопления выглядит привлекательнее открытой, т.к. циркуляции жидкости происходит без соприкосновения с воздухом, который, насыщая воду кислородом, способствует коррозии ключевых узлов.

Месторасположения расширительных баков так же зависит от выбранного типа отопления. Расширительная емкость открытого типа, как уже говорилось выше, располагается в самой верхней части, как правило, на чердаке дома, бачок закрытого типа – рядом с котлом, перед входом в него труб с остывшим теплоносителем.

Рассчитать объем достаточного расширительного бака можно по формуле: Объем расширительного бака = объем теплоносителя в литрах умноженный на 0,07. Также поможет в подсчетах онлайн калькулятор, который с максимальной точностью выдаст вам нужное значение сразу же после того, как вами будут вписаны соответствующие параметры.

Если Вы используете емкость большего, чем нужно, объема — хуже точно не будет, если меньшего, он полностью не сможет компенсировать изменение давления, при нагреве теплоносителя, и оно будет колебаться.

Важно помнить:

При эксплуатации систем закрытого типа необходимо следить за давлением. Если, во время нагрева теплоносителя котлом, приборы контроля показывают увеличение давления, требуется регулировка давления в расширительном баке. Сильный рост давления при нагреве, означает, что воздушная часть бака потеряла давление и требуется определить, почему это произошло. Может быть, пропускает воздух золотник, или нарушилась герметичность камеры (или мембраны) — тогда требуется ремонт бака.
Лучше всего использовать расширительную емкость с системой автоматического сброса давления в случае превышения его пороговых значений.
При монтаже бака в систему отопления обязательно предусмотрите перед ним запорный кран, чтобы можно было отключить устройство от трубы для его ремонта, или замены, без слива всего теплоносителя из системы.



Гидроаккумуляторы и расширительные баки: в чем разница?

В магазинах бытовой техники порой можно услышать невероятные вещи – например, что между гидроаккумулятором и расширительным баком нет никакой разницы, кроме цвета: одни синие, другие красные. Тогда зачем понадобилось окрашивать два одинаковых агрегата в разные цвета, если они взаимозаменяемы?

Разные функции – разные устройства

Принципиальное различие между гидроаккумулятором и компенсационным баком определяется функциональностью. Гидроаккумулятор предназначен для защиты систем водоснабжения, расширительный бак – для компенсации теплового расширения воды. Разные задачи предъявляют к конструкции агрегатов разные требования, поэтому не стоит обманываться внешним сходством.

Основная задача расширительного бака – поддержание стабильного давления в отопительном контуре с поправкой на тепловое расширение воды. Жидкости, как и газы, увеличивают объём при нагревании, но не способны сжиматься. Когда воде становится тесно, она рвётся на свободу, не считаясь с препятствиями. Финал предсказуем: протечка в месте стыка или разрыв трубопровода. Для предотвращения аварий требуется установка компенсаторного бака, в котором собираются избытки воды.

Гидроаккумулятор выполняет защитные функции в системе водоснабжения, компенсируя перепады давления в сети при включении и выключении насоса. Так удаётся избежать гидравлических ударов, сокращающих срок эксплуатации системы. Кроме того, насосное оборудование не может работать непрерывно, поэтому важно иметь запас воды на случай внезапного отключения электричества или поломки насоса.

Одновременно гидробак поддерживает достаточный напор в системе во время простоя насосного оборудования. Пока давление в сети не упадёт до критической отметки, насосы отдыхают – нет необходимости запускать их всякий раз, когда кто-нибудь открывает кран. Чем меньше включений и выключений, тем дольше прослужит насос. Разумеется, не все гидроаккумуляторы одинаково эффективны на своём посту – важно правильно подобрать агрегат и аксессуары к баку с учётом характеристик насосного оборудования, количества водоразборных точек и расчётного расхода воды в системе.

В Интернете можно найти формулы для определения оптимального объёма водонакопительного резервуара, но иногда в методику расчёта требуется вносить поправки на условия эксплуатации. К примеру, при частых перебоях электроснабжения объём сосуда подбирают с запасом – но ровно настолько, чтобы не допускать застоя воды. Если у вас не хватает знаний и опыта, чтобы учесть все нюансы и выполнить монтаж гидробака собственными силами, обратитесь за помощью к специалистам.

Всё дело в мембране: конструктивные отличия гидроаккумуляторов и расширительных баков

Поначалу компенсационные баки делали открытыми, но позже оказалось, что такое инженерное решение создаёт новые проблемы. Во-первых, вода постоянно испаряется, и её потери нужно восполнять. Во-вторых, никто не отменял коррозийное действие кислорода. В-третьих, в открытых контурах труднее контролировать напор. Наконец, монтаж бака вылетает в копеечку, так как конструкцию приходится утеплять.

Появление прочных и эластичных мембранных материалов подсказало выход из инженерного тупика, сделав возможным изготовление закрытых расширительных баков, не пропускающих кислород. Аналогичным образом были решены задачи поддержания постоянного уровня воды и регулировки давления. Кроме того, закрытая конструкция упростила монтаж и сервисное обслуживание расширительных баков – отныне агрегат можно устанавливать не только в верхней точке системы, а там, где вам удобнее.

Диафрагменная мембрана делит ёмкость компенсационного бака на две части. Верхний отсек заполняют теплоносителем, а в нижний закачивают воздух, плотно прижимающий диафрагму к стенкам резервуара. Увеличение объёма теплоносителя при нагревании сжимает воздух, пропуская воду в верхний отсек бака.

Гидроаккумуляторы также оснащены мембранами, но их форма и расположение совершенно иные. Внутри сосуда помещается баллонная мембрана, похожая на грушу, которая крепится между фланцами, исключая контакт воды с внутренней поверхностью резервуара. Именно поэтому недопустимо использование расширительных баков в системах водоснабжения: если питьевая вода соприкасается со стенками резервуара, её качество окажется неприемлемым – к примеру, из-под крана может потечь ржавая вода.

Пока напор поступающей воды не уравновесит давление воздуха между стенками сосуда, мембрана расширяется, стремясь заполнить всю ёмкость гидроаккумулятора. Давление воздуха регулируется ниппелем. В верхней части сосуда располагается патрубок, к которому подключают воздухоотводчик и предохранительный клапан.

Поскольку мембраны расширительных баков и гидроаккумуляторов функционируют в разных условиях, требования к материалам будут различны. Так, для диафрагменной мембраны важна термостойкость, поскольку температура воды в системах отопления достигает 90°C.

Для баллонных мембран в приоритете динамическая эластичность и стойкость к частому повторению растяжений и сжатий – от 5 до 15 циклов в час в штатном режиме. Поскольку мембраны гидробаков контактируют с питьевой водой, их изготавливают из пищевой резины с минимальной диффузией. Устойчивость к тепловому воздействию не имеет особого значения – температура воды в сетях холодного водоснабжения не превышает 30°C.

Какая мембрана лучше?

По свойствам мембран можно сделать вывод о допустимых сферах применения агрегатов. Если установить мембранный гидроаккумулятор в систему отопления, баллонная мембрана быстро выйдет из строя. Зато расширительные баки с успехом применяются в автоматических противопожарных установках в качестве сосудов для огнегасящих жидкостей или модулей порошкового пожаротушения.

Для изготовления мембран используют разные материалы:

• NATURAL – натуральный каучук, совместимый с технической и питьевой водой; отличается большой динамической эластичностью, хотя по мере износа может наблюдаться частичная диффузия;
• BUTYL – бутиловая резина для компенсационных баков и гидроаккумуляторов. Материал более устойчив к диффузии по сравнению с каучуком, но проигрывает в эластичности;
• EPDM – этиленпропиленовая резина; по характеристикам сходна с бутиловой резиной, но более водопроницаема. Как и каучук, может использоваться с питьевой и технической водой;
• NITRIL – обладает антикоррозийными свойствами и выдерживает действие активных сред;
• SBR – мембранная резина для расширительных баков, для установки в гидроаккумулятор недостаточно растяжима.

Синтетические резины рассчитаны на эксплуатацию при температурах от -10 до 100°C; у каучука диапазон рабочих температур на порядок меньше – от -10 до 50°C.

Теперь, когда вы знаете, чем продиктованы конструктивные отличия элементов систем отопления и водоснабжения, ни один продавец не собьёт вас с толку. Вы и сами разберётесь, какой агрегат вам нужен – расширительный бак или гидроаккумулятор. Внимательно изучайте технические паспорта предложенных моделей и делайте правильный выбор!

Зачем вам нужен расширительный бак — Flo от Moen

Вы когда-нибудь замечали небольшой резервуар, который стоит рядом с водонагревателем? Вы когда-нибудь задумывались, что, черт возьми, он на самом деле делает? Ну, это называется расширительный бачок , , и это действительно большое дело.

Тепловой расширительный бак защищает ваш дом больше, чем вы думаете. Это помогает контролировать давление воды в вашем доме, а давление воды, если оставить его на произвол судьбы, может нанести серьезный ущерб.

Из этой статьи вы узнаете о тепловом расширении и давлении воды, а также о том, как резервуары теплового расширения предохраняют вашу водопроводную систему от поломки.

Что такое тепловое расширение?

Термическое расширение — это тенденция вещества расширяться в массе или объеме при повышении температуры. Это один из тех универсальных законов науки, который применим практически ко всему. Самая большая жертва теплового расширения в вашем доме — вода. Поскольку вся вода в вашем доме скапливается в чрезвычайно негибких трубопроводах, вы, возможно, захотите узнать об этом.

Водонагреватели — один из основополагающих аспектов нашего современного образа жизни, который мы довольно часто принимаем как должное. Он работает все время, нагревая воду для наших раковин, душевых и бытовой техники. И каждый раз, когда он запускается, вода в резервуаре расширяется.

Куда уходит лишний объем воды?

Вы могли подумать, что он просто вытекает прямо из вашего дома, но это не так просто. Это связано с тем, что в большинстве домов используется закрытая водопроводная система , а означает, что избыток воды по существу скапливается в вашем доме.

Закрытые сантехнические системы

Сантехнические системы бывают открытыми или закрытыми. В открытой системе вода может течь в и выходить из вашего дома через водопровод. Если давление воды увеличивается из-за теплового расширения, вода естественным образом вытекает из системы, поскольку поступающая вода течет с более низким давлением.

В закрытой системе этого не может быть. А реальность такова, что большинство домов в США работают по закрытой системе. На это есть несколько причин.Во-первых, когда дело доходит до муниципального водоснабжения, наличие открытой системы может представлять возможный риск для здоровья населения. Осадки и мусор из старых свинцовых труб могут загрязнить питьевую воду. Таким образом, домашние водопроводные системы имеют обратный клапан для предотвращения обратного потока в городское водоснабжение.

Другая причина, по которой большинство домов работают в закрытых системах, — это редукционные клапаны. Поскольку муниципальные поставщики воды обычно откачивают воду под очень высоким давлением, в домах есть регуляторы давления, которые снижают давление воды до более безопасного уровня.Это защищает ваши трубы и арматуру от износа из-за слишком большого давления.

Итак, если вода не может выходить из вашего дома, как ваша водопроводная сеть справляется с избыточным давлением и объемом, вызванным водонагревателем? Он основан на тепловом расширительном баке.

Что такое расширительный бак?

Расширительные баки — невоспетые герои современной сантехники. Они дают всей этой дополнительной воде место, чтобы остальная часть вашей водопроводной системы могла заниматься своими делами, не беспокоясь о высоком давлении воды.

Бак теплового расширения — это небольшой бак, который устанавливается на впускной линии вашего водонагревателя. Внутри резервуара находится сжатый воздух и баллон. Сжатый воздух находится под давлением, чтобы соответствовать давлению воды в вашем доме.

Когда ваш водонагреватель загорается и вода в его баке начинает расширяться, давление воды начинает превышать давление сжатого воздуха в расширительном баке. Эта вода под высоким давлением попадает в баллон расширительного бачка. Когда мочевой пузырь наполняется, общее давление воды в вашей водопроводной системе начинает снижаться.

Но расширительный бачок не надежен. Если ваш водонагреватель установлен слишком высоко, может произойти такое сильное расширение, что в расширительном баке не хватит места для всей этой воды. Производители водонагревателей знают об этом, поэтому устанавливают на свои резервуары для воды клапан сброса давления.

Клапаны сброса давления — последняя линия защиты вашего водонагревателя. Они выполняют свою работу более примитивно, просто позволяя лишней воде выливаться в поддон, а иногда и просто на пол.

Так зачем все это беспокоиться? Что такого особенного в высоком давлении воды?

Почему следует беспокоиться о давлении

Вы можете подумать, что высокое давление воды — не такая уж большая проблема. По правде говоря, напор воды — один из самых важных аспектов водопроводной системы вашего дома.

Когда давление воды слишком велико, все приспособления, приборы и трубы подвергаются дополнительной нагрузке. Все ваши туалеты, насадки для душа и смесители рассчитаны на работу при определенном пороговом давлении.Превышите это давление, и они начнут выходить из строя, и их нужно будет заменить.

Постоянно высокое давление воды также может привести к более серьезным проблемам. Могут возникнуть небольшие утечки, которые могут оставаться незамеченными в течение нескольких месяцев, если они находятся за стенами, над потолком или под полом. Эти небольшие утечки в конечном итоге приводят к структурному повреждению, гниению деревянного каркаса вашего дома и развитию токсической плесени.

Высокое давление воды также может привести к внезапному разрыву трубопровода, что может привести к катастрофическим повреждениям и материальному ущербу.Это особенно актуально зимой, когда отрицательные температуры могут вызвать накопление льда в трубах, что приведет к еще более высокому давлению воды.

К счастью, мониторинг давления воды в доме прошел долгий путь со времен ручных манометров. Интеллектуальные системы водной безопасности, такие как Flo от Moen, постоянно контролируют давление и расход воды в вашем доме, а также сканируют утечки с помощью ежедневных автоматических тестов здоровья (тесты на потерю давления). И все эти данные доступны вам 24/7 в приложении Flo by Moen.Чтобы узнать больше о системе безопасности Flo от Moen Smart Water Security, щелкните здесь.

Избегайте распространенных проблем — техническое обслуживание расширительного бака

К сожалению, расширительные баки не вечны. Большинство резервуаров в конечном итоге заболачиваются, что делает их неспособными выполнять свои функции. Профессиональные сантехники рекомендуют менять их каждые пять-десять лет. Вот несколько способов ухода за расширительным бачком:

• Остерегайтесь конденсации. Это может быть вызвано переувлажнением расширительного бачка или просто очень влажным климатом.В любом случае, если ваш водонагреватель расположен рядом с электрическими приборами, это может представлять опасность.
• Проведите «тест прикосновением». Просто постучите или постучите по расширительному бачку и слушайте звук, который он издает. Если он издает глухой звенящий звук, значит, внутри все еще есть воздух. Если он издает более глухой звук, это означает, что ваш резервуар полон воды и его необходимо заменить.
• Почувствуй танк. Пощупайте верх и низ вашего расширительного бачка. Верх бака, который следует наполнить сжатым воздухом, должен быть прохладным на ощупь. Дно емкости, куда идет вода, должно быть теплым. Если на ощупь верхняя часть резервуара совпадает с нижней, значит, у вас проблема.
• Обратите внимание на клапан сброса давления вашего водонагревателя. Помните клапан сброса давления? Он начинает выпускать воду, если давление в расширительном бачке слишком велико. Если вы заметили, что из выпускного клапана постоянно капает вода, это может означать, что расширительный бачок больше не работает.
• Улучшайте свой танк, пока он не вышел из строя. Чтобы приобрести новый расширительный бачок, не нужно ждать, пока вы заметите проблему. Хорошее практическое правило — заменять бак каждый раз, когда вы заменяете или обслуживаете водонагреватель.
• Как можно скорее замените неисправный бак. Если ваш расширительный бак не выполняет свою работу, вашему дому угрожает опасность повреждения водой или, что еще хуже, взрыва водонагревателя. Как только вы заметите, что что-то не так, обратитесь к сантехнику и начните принимать меры по установке нового расширительного бачка.

Заключение

Как видите, в вашем доме всегда происходит тепловое расширение, а резервуар для теплового расширения — один из самых важных компонентов водопровода. Он поддерживает ваши трубы и арматуру в хорошем состоянии и защищает ваш водонагреватель. Позаботьтесь о нем, и он позаботится о вас.

Нужен ли мой водонагреватель расширительный бак? Миннеаполис-Сент. Пол Сантехник Answers

Хотя это звучит так, будто вы устанавливаете больше горячей воды, расширительный бак на самом деле служит другой цели: он помогает сбросить давление в системе горячего водоснабжения.

Если вам интересно, нужен ли вам расширительный бак, то вот итог: Если в вашем доме есть система с «замкнутым» контуром, то ему понадобится расширительный бак.

Мы знаем, что у вас, вероятно, есть еще вопросы.

В этом блоге мы объясним следующее:

Что такое система с обратной связью (и почему для нее требуется расширительный бак)

Как проверить, что у вас есть система водоснабжения с обратной связью

Хочу Minneapolis-St. Пол сантехник для установки вам расширительного бачка? Мы можем сделать это для вас!

Назначить встречу сегодня

Что такое замкнутая система

Дома имеют водопроводную систему открытого или закрытого типа.Замкнутая система предотвращает протекание воды в обратном направлении.

Это означает, что вода, попадающая в ваш дом, не может вернуться в городские сети, когда она попадает в трубы вашего дома. По очевидным причинам, связанным со здоровьем, в новых домах обычно используется замкнутая система, а это значит, что, скорее всего, вам понадобится расширительный бак.

Почему для замкнутой системы требуется расширительный бак

Когда вода нагревается внутри водонагревателя, вода расширяется и давление внутри резервуара увеличивается.Это называется тепловым расширением .

Расширенная вода повышает давление внутри бака; которые, если их не остановить, могут привести к взрыву водонагревателя.

В открытой водопроводной системе вода может выходить так, как она поступила в водонагреватель, через впускной патрубок холодной воды. Однако, поскольку система с обратной связью создает единственный путь для входа воды (но не выхода), этой дополнительной воде нужно будет куда-то уйти.

Вот тут и входит расширительный бачок.Когда давление внутри вашего водонагревателя становится слишком высоким, дополнительный объем воды уходит в расширительный бак, чтобы сбросить давление в основном баке.

Поскольку это значительно увеличивает срок службы вашего бака, большинство производителей требуют, чтобы ваш водонагреватель имел расширительный бак, чтобы гарантия была действительной.

Теперь мы поможем вам узнать, как определить, есть ли у вас система с обратной связью.

Как проверить, что у вас замкнутая система

Если вы хотите перепроверить и убедиться, что у вас есть система с обратной связью, поищите устройство для предотвращения обратного потока на водопроводной магистрали вашего дома.

Вот почему. Устройство предотвращения обратного потока предотвращает выход воды из водопровода вашего дома, что является верным признаком того, что в вашем доме установлена ​​система водопровода с обратной связью.

Итак, где вы можете найти это устройство предотвращения обратного потока?

Устройство предотвращения обратного потока всегда подключено к основному запорному клапану воды . Обычно главный запорный кран воды можно найти в подвале или по периметру дома.

Устройства предотвращения обратного потока различаются по конструкции, но некоторые из них выглядят как большой круглый компонент в середине трубы.

Примечание. Если вам не удается найти устройство предотвращения обратного потока, обратитесь за помощью к профессионалу.

Нужен расширительный бачок? Позвольте сантехнику Twin Cities установить его для вас

Назначить встречу сегодня

Мы обслужили Миннеаполис-Стрит. Жители Павла более 100 лет следят за тем, чтобы их потребности в сантехнике были удовлетворены. Мы можем предоставить вам честно и заранее расценки на стоимость установки расширительного бачка и, как правило, выполним работу в тот же день.

Посетите нашу страницу сантехнических услуг, чтобы увидеть другие сантехнические услуги, которые мы предлагаем.

PEX, Сантехника, отопление, оборудование для отопления, вентиляции и кондиционирования воздуха

Как правильно определить размер и выбрать расширительный бак

При нагревании вода расширяется и увеличивается в объеме. Поскольку вода считается несжимаемой, в системе с замкнутым контуром это тепловое расширение оказывает невероятное давление на трубопровод и компоненты всей системы. Если не устранить проблему, давление воды может вызвать утечки и даже полный разрыв трубопровода.Расширительные баки обеспечивают дополнительное пространство для расширенной воды и снижают давление в системе. Помимо этого, отсутствие расширительного бака позволит давлению открыть ваш предохранительный клапан, что приведет к потере энергии, сокращению срока службы системы и общей потенциальной угрозе безопасности.

Расширительный бак — это просто емкость с воздухом, отделенная от воды диафрагмой.

Когда система отопления заполнена холодной водой, давление предварительной зарядки расширительного бака равно давлению наполнения, что приводит к тому, что диафрагма расширительного бачка полностью прилегает к резервуару.Когда температура воды в системе увеличивается, расширяющаяся вода поглощается расширительным баком. После того, как температура воды достигнет максимума и начнет снижаться, диафрагма возвращает охлажденную воду обратно в систему.

Типы расширительных баков

Доступно несколько типов расширительных баков в зависимости от потребностей вашей системы. В системах бытового горячего водоснабжения используются расширительные баки Amtrol Therm-X-Trol. Для систем лучистого и водяного отопления следует использовать Extrol от Amtrol, Radiant Extrol или расширительный бак Fill-Trol.

Выбор подходящего размера для расширительного бака

Перед покупкой расширительного бачка вы должны выяснить, какого размера расширительный бачок потребуется вашей системе. Решение будет основано на двух факторах. Первый — это вместимость вашего водонагревателя или бойлера в галлонах. Эта информация будет на заводской этикетке вашего водонагревателя или бойлера. Второй — давление воды в вашей трубопроводной системе. Для сантехники эту информацию можно получить, прикрепив небольшой датчик к любому крану или позвонив в местную компанию по водоснабжению.Для систем водяного и лучистого отопления давление в системе обычно не превышает 30 фунтов на квадратный дюйм.

Если приобретаемый вами расширительный бак меньше, чем требуется для вашей системы, избыточное давление расширяющейся горячей воды вызовет сброс предохранительного клапана. С другой стороны, нет проблем с расширительным бачком большего размера, чем требуется вашей системе. Фактически, если вы не уверены, что ваш расширительный бак сможет безопасно разместить вашу систему, обычно выбирают расширительный бак, который на один размер больше, чем требуемый размер.Как правило, при работе с расширительными бачками лучше увеличить размер, чем уменьшить.

Сантехнические приложения

Therm-X-Trol

Расширительные баки Therm-X-Trol изготовлены из цветных металлов, что делает их пригодными для систем горячего водоснабжения.

Характеристики расширительных баков Therm-X-Trol

• Обеспечивает водонагреватель и арматуру

• Устраняет потери воды и энергии

• Гарантирует, что предохранительные клапаны не открываются

• Снижает опасное повышение давления

Таблицы размеров

Бытовые приложения (до 150 * F)

Коммерческие приложения (до 180 * F)

Применение в системах водяного отопления

Extrol и Fill-Trol

Расширительные баки

Extrol используются гораздо чаще, чем расширительные баки Fill-Trol.Фактически, единственная разница между ними заключается в том, что расширительные баки Fill-Trol оснащены специально разработанным заправочным клапаном, снижающим давление. Для расширительных баков Extrol требуется отдельный заправочный клапан.

Размеры резервуаров Extrol и Fill-Trol

учитывают дополнительный фактор. На вашем котле, скорее всего, будет напечатана информация о производительности в БТЕ / час. Модели Extrol и Fill-Trol имеют одинаковые размеры и сопоставимые размеры.

Характеристики расширительного бака Extrol

• Обеспечивает постоянное отделение воды в системе от воздуха
• Регулирует и нормализует давление воды в системе
• Использует диафрагму из бутила / EPDM для гораздо лучшего удержания воздуха, чем из натурального каучука.
• Простая установка

Характеристики расширительного бака Fill-Trol

• Не требует отдельного автоматического клапана наполнения
• Те же характеристики и модель, что и обычный расширительный бак Extrol

Таблица размеров

Применение лучистого отопления

Радиант Extrol

Расширительные баки

Radiant Extrol предназначены для работы в системах поверхностного отопления как с открытым, так и с закрытым контуром, а также подходят для таяния снега.

При выборе расширительных баков Radiant Extrol еще одним фактором, который следует учитывать при их выборе, являются размер и длина используемых вами трубок.

Характеристики расширительных баков Radiant Extrol

• Специально разработан для высокоэффективных излучающих систем
• Подходит для барьерных и небарьерных систем PEX
• Подходит для использования с гликолем
• Соединение из цветных металлов, устойчивое к коррозии.

Таблица размеров

Расширительные баки для систем холодного и горячего водоснабжения

Расширение — резервуары HVAC

Wessels производит расширительные баки трех конструкций: компрессионные, баллонные и диафрагменные.У каждого стиля резервуара есть модели, которые имеют кодировку ASME или Non-ASME. Размеры цистерн варьируются от 2 до 10 000 галлонов. Большинство сосудов под давлением Wessels спроектированы с использованием сосуда с предварительным давлением с внутренним баллоном или диафрагмой для управления жидкостями под давлением. Большинство продуктов Wessels представляют собой стандартные модели по каталогу с более чем 6000 резервуаров на складе для быстрой отгрузки. Резервуары изготавливаются по индивидуальному заказу в соответствии с техническими требованиями заказчика, для высоких давлений и / или из специальных материалов для тяжелых условий эксплуатации.

Что такое расширительные баки?

Расширительные баки требуются в замкнутой системе отопления или вентиляции и кондиционирования с охлажденной водой для поглощения расширяющейся жидкости и ограничения давления в системе отопления или охлаждения. Бак надлежащего размера будет учитывать расширение жидкости в системе во время цикла нагрева или охлаждения, не позволяя системе превышать критические пределы давления. В расширительном баке сжатый воздух используется для поддержания давления в системе, принимая и удаляя изменяющийся объем воды по мере ее нагрева и охлаждения.

Некоторые конструкции резервуаров включают диафрагму или баллон для изоляции расширенной воды от воздушной подушки, регулирующей давление. Когда вода расширяется, она содержится в баллоне, чтобы предотвратить коррозию резервуара и потенциал заболачивания. Воздушная подушка, регулирующая давление, предварительно заряжается на заводе и может быть отрегулирована в полевых условиях для соответствия критическим требованиям системы. Такая конструкция и принцип действия расширительного бака этого типа позволяет проектировщику или инженеру уменьшить размер бака до 80%.

Компрессионные баки предназначены для поглощения сил расширения и регулирования давления в системах отопления / охлаждения. Этот бак является самым старым типом, который использовался в этих системах. Это хорошо работает, когда воздух контролируется и хранится в резервуаре, а не в системе.

Узнать больше

Разделитель

Съемные расширительные баки баллона предназначены для использования в системах отопления / охлаждения Hydronic для поглощения силы расширения, возникающей в результате изменений температуры нагревающей / охлаждающей жидкости.

Узнать больше

Разделитель

Мембранный бак был разработан для отделения воздушной подушки системы от системной воды. Переувлажнение резервуара не может произойти, поскольку воздух удерживается между стенкой резервуара и внешней стороной баллона, помещенного внутри резервуара, в то время как системная вода содержится внутри баллона.

Узнать больше

Что делает расширительный бак? Почему это важно?

Что делает расширительный бачок и как он работает? Расширительный бак или расширительный бак — это небольшой бак, который используется для защиты закрытых систем водонагревателя и систем водяного отопления в жилых помещениях от высокого давления.Расширительный бак частично заполнен воздухом. Удар сжимаемой подушки, вызванный гидравлическим ударом, будет поглощать давление воды, вызванное так называемым тепловым расширением.

Расширительный бак — это резервуар меньшего размера, разделенный пополам резиновой диафрагмой. 1 сторона бака подключена к трубопроводу системы обогрева и содержит воду (h3O). Сухая сторона удерживает воздух под давлением и часто используется клапан Шредера для добавления воздуха и проверки давления.Когда система водяного отопления находится на нижнем пределе рабочего диапазона рабочего давления или не занята, резиновая диафрагма прижимается к впускному отверстию для воды. Давление воды увеличится, и диафрагма будет двигаться, чтобы сжимать воздух на другой стороне .

Старые модели расширительных бачков были больше и ориентированы горизонтально. В этих старых расширительных баках также не было резиновой диафрагмы, которая отделяла воду от воздушного кармана. Этот стиль в настоящее время является устаревшим и известен тем, что постепенно переносит воздух из резервуара в точку пика. в водной системе из-за растворения воздуха в воде, который затем выходит из раствора где-то еще в системе.Это потребовало периодического осушения бак и дренаж системы, чтобы сохранить эффективность.

Резиновая диафрагма в обновленных расширительных бачках предотвратит нежелательные перенос O2 и помогает поддерживать более низкий уровень кислорода в трубах и снижает коррозию в системе.

При использовании расширительных баков в системах горячего водоснабжения резервуар и диафрагма должны соответствовать правилам питьевой воды и быть способен вместить нужный объем

Раньше водопроводные системы жилых помещений содержали больше воздуха, чем они делают сегодня, и весь захваченный воздух будет на корме как грубый расширительный резервуар.В более новых и обновленных системах расширительные бачки используются гораздо чаще, чем в мимо.

Для получения дополнительной информации перейдите в Википедию. , свободная энциклопедия.

Для чего нужен расширительный бак на водонагревателе?

Хотите знать, что такое расширительный бачок водонагревателя и почему он является важным элементом любого водонагревателя на бачке? В этом руководстве от G&C Plumbing мы обсудим основы этого компонента водонагревателя и поможем вам понять, как он работает и почему это так важно.Давайте начнем.

Вода расширяется при нагревании в водонагревателе

Как и подавляющее большинство других веществ, вода расширяется при нагревании.

Это связано с тем, что при воздействии тепла на воду молекулы становятся менее плотными, а это означает, что объем самой воды становится больше.

Если вы когда-нибудь слышали о взрыве водонагревателя, то вот почему — неконтролируемых повышений давления привели к разрыву резервуара.

Когда вода нагревается, она может резко расширяться, и если она достаточно горячая, чтобы превратиться в пар, это может добавить еще большее давление в водонагреватель.

Неисправность предохранительного клапана может привести к взрыву.

Раньше расширяющаяся вода в водонагревателях просто сбрасывалась обратно в основную систему водоснабжения, откуда она поступала, что сбрасывало избыточное давление.

Однако сегодня этому препятствует «обратный клапан».

Этот клапан предотвращает обратный поток воды, что необходимо, поскольку сточные воды, отправляемые обратно в систему водоснабжения из дома, могут загрязнить систему подачи пресной воды.

Расширительный бак создает избыточное давление — безопасное место для водонагревателя

Итак, если обратный клапан вашей водопроводной системы не позволяет воде течь обратно в водопровод, как ваш водонагреватель сбрасывает избыточное давление?

Если у вас водонагреватель новее, ответ — расширительный бачок.

Это дополнительный бак, который подключается непосредственно к водонагревателю.

Вода нагревается, и если давление когда-либо превышает определенный установленный порог, часть расширяющейся воды можно слить непосредственно в расширительный бак.Внутри расширительного бачка есть механизм, а также сжатый воздух, который необходимо откалибровать для гармоничной работы с тем же входящим давлением в вашей прямой водопроводной магистрали.

Что делать, если у меня нет расширительного бачка водонагревателя?

Если у вас нет расширительного бака, ваш водонагреватель может находиться под чрезмерно высоким давлением.

Если вы заметили, что компоненты сантехники, такие как шайбы, быстро изнашиваются, или если вы заметили, что много воды капает из предохранительного клапана на водонагревателе, вы можете добавить расширительный бак.Это быстрая и простая работа, которая помогает продлить срок службы вашего водонагревателя, а также обезопасит вашу семью.

Нужен расширительный бак водонагревателя или новый водонагреватель? Свяжитесь с нами сейчас!

В G&C Plumbing мы готовы помочь вам с проектами сантехники всех типов и размеров. Если вы хотите узнать больше о расширительных баках или хотите купить новый водонагреватель, просто свяжитесь с нами через Интернет или позвоните по телефону 508-541-8783.

Что Наша команда опытных сантехников всегда здесь для вас.

Нужны ли расширительные баки водонагревателям?

Требуется ли для работы вашего водонагревателя расширительный бак бака для горячей воды, зависит от того, какой у вас тип водопроводной системы. В домах есть открытая или закрытая водопроводная система водонагревателя, и если у вас последняя, ​​то вам понадобится расширительный бак, чтобы ваш водонагреватель мог работать.

Большинство новых домов построены с закрытой водопроводной системой, а не с открытой, поэтому вполне возможно, что вашему водонагревателю потребуется расширительный бак.Ниже мы ответим на другие вопросы, например, что такое расширительный бачок, его роль и многое другое.

Что такое расширительный бак?

Расширительные баки являются составной частью водонагревателя. Бытовые расширительные баки очень похожи на небольшие пропановые баки с воздушным клапаном вверху и резьбовым соединением труб внизу. Обычно они размером с баскетбольный мяч, хотя могут быть намного больше для более крупных водонагревателей.

Для чего нужен расширительный бак?

Для поддержания здоровья вашей системы водонагревателя часто требуется расширительный бак. Как мы уже упоминали, водопровод бывает открытым или закрытым. В открытой системе водонагревателя любая вода, объем и давление которой увеличились из-за нагрева, свободно проходит из накопительного бака в линию подачи холодной воды, в конечном итоге проходя через муниципальную систему водоснабжения, если давление достаточно высокое.

В открытых системах водоснабжения нет ничего, что могло бы предотвратить повышение давления воды, поэтому давление в открытой системе равно давлению подачи.

Однако в закрытой системе водонагревателя вода не может расширяться сверх того, что позволяют клапаны в системе.Эти значения обычно включают контрольное значение, редукционный клапан, предотвращение обратного потока, смесительный клапан и иногда другие. Закрытая водопроводная система не позволяет воде течь в обратном направлении, что означает, что она не вернется обратно в городские линии после того, как попадет в трубопровод вашего дома.

Так для чего нужен расширительный бачок на водонагревателе? В закрытой системе водоснабжения расширительный бак горячей воды вмещает воду повышенного давления и расширяющуюся.

Расширительный бак устанавливается на трубе подачи воды водонагревателя и предназначен для компенсации теплового расширения воды, возникающего при нагревании воды.Расширительный бак предотвращает слишком высокое давление воды, тем самым защищая вашу водную систему от повреждений или даже взрыва.

Без расширительного бака бака для горячей воды в закрытой водопроводной системе давление воды может расти и расти, становясь достаточно высоким, чтобы повредить клапаны, сантехническую арматуру, водопроводные трубы и даже сам водонагреватель, что приведет к протечке водонагревателя и другим серьезным повреждениям. . Правильно установленный расширительный бак поглощает избыточное давление и предотвращает подобные проблемы.

Как долго они служат?

Существует множество переменных, которые затрудняют или делают невозможным прогнозирование срока службы расширительного бачка. Качество бака, навыки специалиста по установке, качество воды и надлежащее наполнение — все это влияет на срок службы расширительного бачка. Некоторые резервуары служат всего два года, а другие — целых восемь.

Всегда поручайте установку расширительного бачка квалифицированному специалисту и подумайте о замене его не позднее, чем через год после истечения гарантии на расширительный бачок.В противном случае вы можете получить большой ущерб от воды и отсутствие гарантий, которые могли бы вам помочь.

На большинство расширительных бачков предоставляется гарантия сроком от одного до пяти лет, поэтому рассчитывайте заменять свой каждые два-шесть лет, а также всякий раз, когда вам нужно заменить водонагреватель.

Расширительный бак какого размера мне нужен?

Возможно, вам интересно, как установить расширительный бачок водонагревателя, но вы не можете сделать это, не зная, какой размер вам нужен. Требуемый размер расширительного бака зависит от размера вашего водонагревателя.Чем больше водонагреватель, тем больше должен быть расширительный бачок. Не существует универсального варианта.

Два фактора, которые вам необходимо учитывать, — это мощность вашего водонагревателя (которую обычно можно найти на заводской этикетке вашего водонагревателя) и давление воды в доме (которое измеряется в фунтах на квадратный дюйм и обычно определяется давлением воды в вашем доме. измерять).

После того, как вы определили мощность водонагревателя и давление воды в доме, вы можете найти подходящий расширительный бак, используя графики размеров или посоветовавшись с лицензированным сантехником.Обычно расширительный бак на 2 галлона работает с водонагревателем емкостью от 40 до 60 галлонов и давлением от 40 до 50 фунтов на кв. Дюйм. Для более крупных водонагревателей, например, на 80 галлонов с 80 psi.

Если вам интересно, как установить расширительный бак водонагревателя, поговорите со своим водопроводчиком, чтобы получить точные сведения о вашем конкретном водонагревателе.

Не ждите, пока вода нанесет урон

John C. Flood готов ответить на ваши вопросы, предложить вам качественные услуги и всегда предоставлять лицензированных, обученных технических специалистов для всех ваших проектов по водопроводу.
