Насосная станция не накачивает давление: Почему насосная станция не набирает давление?

Что делать – насосная станция не качает воду

Нужно отметить, что ремонт насосной станции своими руками можно производить в том случае, если вы знаете, как сделать замену комплектующих и используете рекомендованные производителем запчасти.

Источник: http://nasosovnet.ru/repair/remont-nasosnyh-stantsij.html

Что такое насосная станция

Насосная станция — это комплекс из насоса, гидроаккумулятора-компенсатора и автоматики управления. Такая система способна:

• подавать воду в сеть дома и поддерживать в ней требуемый уровень давления;
• обеспечивать регулировку напора для подачи воды на второй этаж или удовлетворения максимального уровня потребления;
• защищать систему труб от гидроударов, способных привести к разрушению частей водопровода;
• хранить внутри гидроаккумулятора некоторый запас жидкости, который пригодится при отключении энергопитания или исчерпании источника воды.

Конкретное инженерное решение насосной станции может быть различным.

К примеру, для глубоких скважин применяется погружной насос. При отборе воды из неглубокого колодца используется поверхностный нагнетатель. Объем гидроаккумулятора может быть разным, в зависимости от параметров потребления, рассчитываемых для частного дома.

Источник: http://tehnika.expert/dlya-sada/nasos/remont-nasosnyh-stancij.html

Почему насос не качает воду?

Столкнулись с проблемой, при которой насос или насосная станция перестал работать? Есть масса причин, почему водяной насос не качает воду, и зачастую поломки не так очевидны.

Источник: http://avtika.ru/nasosnaya-stantsiya-dvigatel-rabotaet-a-vodu-ne-kachaet-vozmozhnye-prichiny/

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса

сработалась крыльчатка
. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Еще одна возможная причина — низкое напряжение в сети
. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление.

Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода
или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети
. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке
. Берем , проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны.

Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Источник: http://mr-build.ru/newsanteh/nasos-ne-kacaet-vodu-iz-skvaziny-priciny.html

Воздушные пробки

Даже небольшая воздушная пробка может полностью остановить работу насосного агрегата по перекачиванию воды. Благо, исправить проблему просто — сперва проверяется герметичность насоса, после чего воздух стравливается из магистрали. Во избежание повторения ситуации рекомендуется найти и устранить причину завоздушивания насосного трубопровода.

Источник: http://avtika.ru/nasosnaya-stantsiya-dvigatel-rabotaet-a-vodu-ne-kachaet-vozmozhnye-prichiny/

Низкий уровень воды

Если насос с виду работает исправно, но вода не поступает из скважины, колодца или иного резервуара, вероятно уровень жидкости достиг минимума. В этом случае может помочь опускание шланга или самого агрегата, если он погружен, на большую глубину в сравнении с нынешним уровнем. Очевидно, что это сработает, если в емкости в принципе еще есть вода.

Источник: http://avtika.ru/nasosnaya-stantsiya-dvigatel-rabotaet-a-vodu-ne-kachaet-vozmozhnye-prichiny/

Следующий шаг

Вы проверили устройство на загрязнение и на электросистему, так почему насос не качает воду до сих пор? Теперь осмотрите и тщательно проверьте само устройство. В насосе есть фильтрующее устройство, которое может быть засорено. В этом случае прочистите его либо замените. Такая проблема засорения может встречаться и с обратным клапаном насосной станции.

Если все в порядке, то далее идет более неблагоприятный вариант. Если насос вдруг работал при том что в резервуаре не было жидкости, то датчик внутри устройства мог попросту перегореть из-за перегрева. В этом случае своими руками уже ничего не сделаешь. Не рекомендуется даже идти к специалисту, потому что водяной насос уже не будет показывать столько надежный результат, как в былые времена.

Источник: http://mr-build.ru/newsanteh/nasos-ne-kacaet-vodu-iz-skvaziny-priciny.html

Пример замены запчастей

Для начала разберем пример замены рабочих колец и уплотнителей насоса-автомата. Агрегат работал в формате насосной станции, перекачивающей воду из накопителя к потребителям.

После нескольких минут “сухого хода”, случившегося из-за поломки погружного насоса, снизилась производительность, система отключалась даже при открытых в точках водоразбора кранах.

Галерея изображений

Фото из

Насосная станция в качестве повысителя

Центробежный насос-автомат Джамбо

Технические возможности помпы

Закупка запчастей для замены

Покупка запчастей для автоматических насосов, выпускаемых в странах СНГ, не составила труда. В российских денежных единицах потрачено было около 900 р.

Галерея изображений

Фото из

Шаг 1: Отделение гидробака и съем крышки

Шаг 2: Отделение направляющей

Шаг 3: Удаление крыльчатки насоса-автомата

Шаг 4: Откручивание центрального вала

Шаг 5: Удаление торцевого уплотнения с вала

Шаг 6: Удаление шайбы с пружиной

Шаг 7: Насос Джамбо в разобранном состоянии

Шаг 8: Чистка деталей и подготовка к сборке

Если при осмотре не разобранной части помпы выявлены очаги ржавчины, их следует удалить, все, что доступно, надо очистить от загрязнений.

Галерея изображений

Фото из

Шаг 9: Установка нового дна и шайбы с пружинным компенсатором

Шаг 10: Установка нового рабочего колеса агрегата

Шаг 11: Установка направляющей торцевой детали

Шаг 12: Собранный насос с установленными новыми деталями

Если новые детали насоса-автомата установлены неправильно, агрегат не будет работать, придется переделать снова. Поэтому лучше сразу внимательно запоминать или помечать последовательность расположения и сторону установки.

Источник: http://sovet-ingenera.com/vodosnab/nasosy/remont-nasosnoj-stancii-svoimi-rukami.html

Что делать дальше

Если после всех манипуляций по очистке скважины подача воды не восстановилась и манометр показывает минимальное значение давления, нужно проверить работу основных узлов насосной станции: гидроаккумулятора, кабеля. Необходимо удостовериться также в том, что техника исправна. Облегчить эту задачу может демонтаж агрегата и его установка в неглубокую емкость, наполненную жидкостью. Насос включают и наблюдают за его работой:

• проверяется целостность выводящего шланга, нужно оценить внешние изменения корпуса – нет ли механических повреждений;
• если насос включается, исключают неполадки в электросистеме;
• можно закрыть отверстие выводящего шланга рукой, при этом давление внутри системы возрастет, данная мера позволит обнаружить мелкие неплотности, трещины.

Если причиной низкого давления стал поврежденный шланг, его необходимо сразу заменить. Ремонту он не подлежит, т. к. подвергается воздействию существенного давления в процессе эксплуатации. В результате даже наиболее прочные заплатки не будут удерживаться на поверхности коммуникаций.

Источник: http://zen.yandex.ru/media/vodasovet/nasosnaia-stanciia-rabotaet-no-ne-kachaet-vodu-prichiny-polomki-sposoby-ustraneniia-neispravnosti-5cae5a596257ee00b3c69991

Причины неполадок: течет или не работает насосная станция

Наиболее распространены следующие погрешности, которые приводят к поломкам:

• Изначальная покупка некачественного оборудования. Например, стоит обратить внимание на ширину металлической прокладки гидробака возле входного клапана. А также на сварные швы и качество мембраны, на мощность насоса.
• Несовместимость оборудования. Избежать этого можно, если покупать сразу укомплектованные установки.
• Неправильный монтаж. Если монтаж не требует особенных умений, то пусконаладочные работы лучше доверить специалисту.
• Плохая фильтрация. Всю систему следует обеспечить хорошим механическим фильтром грубой очистки, чтобы оборудование не испортилось из-за частиц грунта. Заказать фильтрационное оборудование можно на сайте «Вода Отечества».
• Механические повреждения.
• Плохая изоляция от холода и влаги, прямых солнечных лучей, иных климатических факторов. Лучше всего ставить аппаратуру в специальном павильоне.

На самом деле главная причина – это отсутствие регулярного осмотра. Большинство проблем можно устранить еще на стадии начала развития, когда видны первые симптомы. Тогда это и эффективнее, и дешевле, и быстрее.

Источник: http://ovteh.ru/blog/vodosnabzhenie/neispravnosti-nasosnoj-stancii-vodosnabzheniya-ustranenie-nepoladok-remont-i-obsluzhivanie-svoimi-rukami

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Источник: http://mr-build.ru/newsanteh/nasos-ne-kacaet-vodu-iz-skvaziny-priciny.html

Если агрегат работает, но воду не качает

При отсутствии внешних повреждений следует проверить исправность внутренних узлов насоса. Допустимые меры:

Внутренние узлы насоса.

• оценивается состояние клапанов, фильтра, при необходимости эти элементы конструкции очищаются от загрязнений, может потребоваться их замена, как и в случае со шлангом, изделия, которые подверглись сильному износу вследствие интенсивной эксплуатации, нужно сразу заменить;
• датчик, срабатывающий, если насос переходит в режим сухого хода, вышел из строя, в результате агрегат не останавливается, когда вода перестает поступать.

Если датчик сухого хода давно сломался, насосная станция регулярно перегревалась. Как следствие, она выходит из строя. При этом ремонту агрегат не подлежит, необходимо произвести его замену.

Источник: http://zen.yandex.ru/media/vodasovet/nasosnaia-stanciia-rabotaet-no-ne-kachaet-vodu-prichiny-polomki-sposoby-ustraneniia-neispravnosti-5cae5a596257ee00b3c69991

Правила разборки насосной станции

Обслуживание и ремонт насосной станции своими руками нужно производить с учетом рекомендаций производителя.

Почему не отключается насосная станция после набора давления

Почему не отключается насосная станция

Почему не отключается насосная станция

При организации автономного водоснабжения в частном доме или на даче особое внимание уделяется насосным устройствам. Для полноценной работы водопровода необходимо не просто насосное устройство. Лучше всего организовывать водоснабжение с применением насосных станций – комплекса оборудования. Однако в работе таких сложных устройств могут возникать неисправности. Например, у многих домовладельцев возникают вопросы: почему не отключается насосная станция.

Почему не отключается насосная станция

Устройство комплекса насосного оборудования

Содержание статьи

Для того чтобы понять, какие неисправности могут возникать в комплексе насосного оборудования при организации насосного водоснабжения, как их исправлять, необходимо знать состав устройств и порядок их работы.

Возможно, Вас заинтересует информация о том, как работает устройство насоса водолей

Насосные станции состоят из следующих узлов:

• собственно насосного оборудования. В зависимости от характеристик источника водоснабжения, насосы могут быть погружными или поверхностными. Они могут иметь различные режимы работы и мощность;
• аккумулятора гидравлического давления. Этот узел представляет собой емкость, которая разделена на две части перегородкой из гибкой, но прочной резины. При работе насосного устройства емкость заполняется водой и резиновая перегородка растягивается. При прекращении работы насоса перегородка стремится принять первоначальное положение и возвращает накопленную в емкости воду в трубы, поддерживая давление в трубопроводах водоснабжения на постоянном уровне;
• управляющего блока. Этот узел состоит из манометра, измеряющего давление в системе. Механическими деталями в блоке управления выставляются минимальные и максимальные показатели давления. При достижении минимальных показателей блок дает команду на включение насоса, а при достижении максимальных – насосное оборудование отключается.

Устройство комплекта насосного оборудования

Устраняем неисправности в насосной станции

Одной из распространенных неисправностей насосных станция является ее постоянная работа. Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.

Возможно, Вас заинтересует информация-устройство насосной станции для дома

Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа. Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.

В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности. Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.

Неправильная регулировка насосной станции

Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.

В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:

• пружина большого размера предназначается за установку нижнего порога давления в системе;
• пружина маленького размера отвечает за разницу между минимальным и максимальным значением.

Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие. При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться. Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие.

Блок регулировки станции насосного оборудования

К регулировке контрольного реле необходимо подходить с осторожностью. Это довольно «тонкое» устройство и силовое вмешательство в его работу может привести к дополнительным поломкам. Почему реле давления щелкает часто, вы можете прочитать на нашей странице.

Возможно, Вас заинтересует информация —неисправности насосной станции и их устранение

Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:

• отключите станцию насосного оборудования от электрической сети;
• слейте из бака аккумулятора давления всю воду;
• подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
• создайте в емкости гидроаккумулятора рабочее давление;
• демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.

Блок автоматики насосной станции со снятой крышкой

Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной. Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.

Возможно, Вас заинтересует информация-мембранный бак для водоснабжения

Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле. Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.

Учтите, что максимальное значение давления, при котором должно отключаться насосное устройство, должно составлять 95 процентов от максимально допустимого давления в системе

Другие причины постоянной работы насосной станции

Помимо неправильной работы блока контроля станции насосного оборудования, причиной не отключения устройства могут стать и другие причины.

Скрытая утечка воды.  В результате этой неисправности насосное оборудование будет под воздействием блока регулировки постоянно поддерживать заданное давление воды в системе. Чтобы устранить эту проблему, необходимо выявить место утечки и герметизировать его. При этом учитывайте, что утечка может происходить в любом месте водопроводной системы.

Причиной неисправности может стать утечка воды

Помимо нарушения регулировки, проблемы могут возникать в блоке электрореле. В ходе эксплуатации там могут возникать загрязнения контактов, их окисление или даже подгорание поверхности. Для устранения этой проблемы устройство обесточивается, и поверхность контактов тщательно зачищается.

Блок реле насосных станций

Проблемы с постоянным включением насосов могут возникнуть и из-за нестабильного напряжения в сети. Измерьте напряжение в вашей энергосети при работающем устройстве и, при необходимости, включите в свою систему трансформатор или стабилизатор электропитания.

Постоянная работа насосного оборудования может быть также вызвана и подсосом воздуха во входном патрубке устройства.

В аккумуляторе давления может иметься аварийный спускной клапан. При достижении определенной критической отметки давления он срабатывает, чтобы предотвратить повреждение оборудования. Иногда настройки этого клапана могут сбиваться, и тогда он стравливает давление при небольших значениях. Исправляется этот недостаток регулировкой или заменой клапана.

Аккумуляторы давления с клапанным устройством

Как видите, проблемы в работе комплекса насосного оборудования могут быть вызваны самыми разными причинами. Основным фактором, влияющим на нестабильную работу насосной  станции, является неправильная регулировка блока автоматики оборудования. Исправить этот недостаток может практически любой человек с минимальными технологическими навыками.

Чтобы более подробно познакомиться с процедурой исправления недостатков в работе станций насосного оборудования, посмотрите обучающее видео.

Цены на насосные станции

насосные станции

Видео – Почему не отключается насосная станция

Почему не отключается насосная станция

Устройство комплекта насосного оборудования

Причиной неисправности может стать утечка воды

Почему не отключается насосная станция

Блок реле насосных станций

Блок регулировки станции насосного оборудования

Блок автоматики насосной станции со снятой крышкой

Аккумуляторы давления с клапанным устройством. Припой для пайки медных труб вы можете узнать по ссылке.

Основные неисправности насосной станции и их устранение

На чтение 10 мин Просмотров 1.7к. Опубликовано 06.02.2019 Обновлено 05.02.2019

У каждого оборудования есть свой ресурс работы. При отсутствии заводского брака и правильном подключении насосная станция будет работать долго. Если при монтаже были допущены ошибки или произошли механические деформации трубопровода, насосное оборудование начнет работать с перебоями. Любое отклонение необходимо диагностировать сразу же, чтобы не допустить окончательной поломки. Некоторые детали стоят дорого – легче купить новое устройство, нежели ремонтировать старое.

Принцип работы насосной станции

Насосная станция состоит из трех основных узлов – собственно насоса, аккумулятора, блока управления. В домашних системах чаще всего устанавливают поверхностные насосы, которые достают воду через шланг или трубу. Корпус и элементы автоматики находятся вне жидкости. Аккумулятор – это емкость, внутри которой расположена резиновая герметичная груша. При наборе жидкости резина растягивается, создается предельное давление и мотор отключается. Емкость отдает воду по трубам к заборным устройствам в доме. Блок автоматики с прикрепленным манометром регулирует давление. Если давление падает, то в его нижней точке двигатель снова включается и насос начинает качать воду. Такой режим работы защищает устройство от перегревания и преждевременного выхода из строя.

Изменения в работе в одном из узлов влекут за собой неполадки в других частях оборудования.

Насос качает воду без перерыва

Есть несколько причин, из-за которых насосная станция не отключается после набора воды. Одна из них – засорение входного отверстия в корпусе реле давления. Прежде чем начинать искать более серьезную причину, необходимо проверить, не попал ли мусор в блок автоматики и не мешает ли срабатывать контактам. Возможно также окисление контактов. Блок разбирают, контакты зачищают и все собирают в обратном порядке.

Вторая причина – утечка жидкости. В таком случае давление не может подняться до своего максимального значения, что не дает сработать контактам на отключение оборудования. Чаще всего утечки бывают в аккумуляторном блоке. Если смазать его мыльным раствором или пеной для бритья, можно определить место утечки. Для герметизации необходимо обезжирить участок и провести пайку. Утечка может произойти из-за нарушения одного из стыков магистрали. Из трещины будет постоянно вытекать вода – чтобы поддерживать нужное давление насосной станции придется работать в непрерывном режиме. Искать проблемное место нужно сразу, так как двигатель может сгореть из-за постоянных перегрузок и отсутствия охлаждения.

Падение уровня воды в источнике приводит к тому, что по всасывающей трубе не поступает жидкость, из-за чего насосная станция не набирает давление и устройство не отключается. Для устранения неполадок нужно опустить всасывающий шланг глубже. Если грунтовые воды ушли полностью, придется искать новое место для скважины.

Одной из частых причин несвоевременного отключения двигателя является разрыв резиновой мембраны внутри корпуса гидроаккумулятора. Это может быть заводской брак или неправильные настройки реле. При очень высоком верхнем пороге давления резина не выдерживает и лопается. Устранить неполадку можно только установкой новой мембраны и регулировкой реле.

Поврежденную резиновую мембрану можно завулканизировать. Для этого ее снимают, ремонтируют и ставят обратно.

Если на входе стоит фильтр и он забился частицами глины/песка, станция может долго не выключаться, пока не наберет воду и давление не поднимется до нужного уровня. В таком случае фильтр нужно почистить или заменить.

Не поступает вода в трубы при включении

Причина может заключаться в износе крыльчатки. В таком случае станция будет работать непрерывно, а вода не будет поступать. Иногда внутренние детали в дешевых насосах изготавливают из пластика. Они быстро стираются под воздействием песка или камней. Желательно, чтобы крыльчатка была металлической.

Двигатель разбирают и осматривают. Если на краях видны следы истирания, требуется замена крыльчатки.

Вода поступает рывками

Одна из причин поломок насосных станций — пересыхание скважины

Причины работы насосной станции рывками:

• пересыхание скважины;
• скачки давления или напряжения;
• повреждение мембраны;
• ошибки при обустройстве скважины.

Если в насос вместе с водой попадает воздух, это приведет к неравномерной подаче жидкости во все точки распределения, находящиеся в доме.

Засорение насосной станции приводит к остановке работы. Давление при этом падает и частички мусора отлипают от входного отверстия. Устройство снова включается и затягивает грязь, что опять приводит к остановке двигателя. При этом в доме вода будет идти рывками.

Если с самого начала оборудование работает неравномерно, значит вся магистраль смонтирована неправильно – есть утечки. Нельзя засыпать трубы землей, пока не протестирован насос, иначе потом придется раскапывать снова и осматривать весь участок.

Проверяют также соответствие диаметра трубы высоте всасывания. Одновременно необходимо проверить скважину, не уменьшилась ли ее производительность – возможно, потребуется очистить ее от ила.

На участке от всасывающего до входного патрубка может наблюдаться подсос воздуха. Насосная станция в таком случае работает, но воду подает рывками. Исправляется ситуация заглублением трубы в скважину. Если не помогает, значит нарушена герметичность всасывающей трубы – ее достают, проверяют и ремонтируют.

Не включается насос

Для начала необходимо проверить, есть ли в сети напряжение. Устройство необходимо выключить, если не подключен стабилизатор, чтобы двигатель не перегорел.

Иногда перегорают контакты. Чтобы возобновить работу станции их нужно зачистить наждачной бумагой. Устройство в этот момент должно быть обесточено.

Самая большая неприятность – сгоревший двигатель. Если слышен запах горелой изоляции, мотор придется менять. Менять обмотку в сервисном центре очень дорого, поэтому мастера рекомендуют покупать новый мотор. Если есть возможность, приобретают новый насос. При трещине в подшипнике или выходе из строя конденсатора насосная станция также не будет работать – необходимо заменить поврежденные детали.

При длительном простое крыльчатка иногда прилипает к корпусу и не может самостоятельно двинуться. Для этого устройство отключают от сети и вручную поворачивают крыльчатку.

Станция часто включается и выключается

Для бесперебойной работы насоса рекомендуется установить стабилизатор напряжения

При повреждении трубопровода в земле насосное оборудование может включаться и выключаться чаще положенного. При включении создается необходимое давление в системе и жидкость поступает в накопительный бачок. При этом часть ее уходит в землю из-за трещин или изломов в трубе. Если все узлы станции работают нормально, проблему необходимо искать в трубах. Для этого раскапывают всю магистраль и ищут утечку. Это может занять много времени, поэтому перед началом раскопок на участке необходимо исключить все остальные причины.

При недостаточном уровне электропитания оборудование вынуждено постоянно включаться, чтобы крыльчатка могла набрать нужную скорость для закачки воды в систему. Причиной может быть как источник питания, так механическая или электрическая часть устройства. Входные и выходные патрубки после длительной эксплуатации засоряются, поэтому их промывают чистящим раствором. Нестабильное напряжение в домашней сети дает неравномерную работу насоса. Проверяют показатель напряжения при работающей станции. В случае необходимости устанавливают стабилизатор.

Накопительная емкость при длительной эксплуатации может иметь микротрещины, через которые уходит жидкость. Ремонт проводить не желательно – лучше заменить его полностью.

В гидроаккумуляторе создается давление около 1,5 атмосфер. При заполнении резиновой мембраны жидкостью давление возрастает и выдавливает воду в трубы. Если воздух уходит из-за трещин, нужного давления не возникает. Трещины в стальной конструкции можно заварить или заменить емкость.

Поломка эжектора

Насосное оборудование с эжектором позволяет доставать воду с больших глубин – до 45 метров, но с ним также бывают проблемы. Чаще всего внутрь попадают камни, и циркуляция жидкости в трубе отсутствует. В таком случае необходимо достать трубы и прочистить их от скопившегося мусора, а затем промыть сильной струей воды. Так бывает, когда пора чистить скважину, поэтому рекомендуется вызвать бурильную бригаду, у которой имеется подходящее оборудование.

При поломке или засорении эжектора жидкость с большой глубины поднять невозможно, поэтому оборудование будет включаться, но вода не дойдет до поверхности.

Оборудование работает, но воды нет

В первую очередь проверяют обратный клапан. В него попадает грязь, песок, глина, поэтому его может заклинить, и вода не попадет во всасывающую трубу. Иногда после длительного периода работы клапан нужно заменить.

Если между насосом и скважиной нет жидкости, устройство не может запуститься. В корпусе есть заливное отверстие – его необходимо наполнить водой.

Иногда оборудование с самого начала не хочет работать. Возможно, при расчете мощности были допущены ошибки и насос не соответствует глубине скважины. В таком случае меняют устройство – его параметров не хватит. Характеристики электросети также влияют на работу прибора. Если он рассчитан на трехфазную сеть, придется менять электропроводку.

Обычный засор также может застопорить ход жидкости. Перед этим обычно меняется качество воды – в ней есть посторонние примеси. Напор снижается постепенно, пока совсем не прекратится. Нужно для начала отсоединить выходную трубу и включить устройство – если жидкость потечет, значит засор образовался на другом участке системы, возможно, при входе в домашнюю сеть, где диаметр трубы меняется с большого на малый.

Если вода из насосной станции не идет, значит, пробка образовалась в клапане или всасывающей трубе.

Оборудование может перекачивать жидкость из скважины, но по пути вода уходит. Сначала проверяют места соединений насоса и трубопровода, а также место входа магистрали в домашнюю систему.

Чтобы мастерам легче было разобраться, необходимо знать, из какого материала выложен подземный трубопровод и сколько ему лет:

• старые металлические трубы подвержены коррозии, из-за которой образуются дыры;
• пластиковые неутепленные конструкции могут промерзать и лопаться.

Если часть пластиковой магистрали проходит на открытом воздухе, это также может провоцировать повреждение конструкции. Практически все виды пластика без защитного покрытия боятся ультрафиолета.

Менять участок трубы – дело нескольких дней, поэтому стоит подумать, где брать воду, пока рабочие найдут проблему и устранят ее.

Неисправности в реле давления

Устройство реле давления

Большинство проблем при работе насосной станции связано с некорректными настройками реле или его поломкой. Суть реле давления в том, что оно способно замыкать и размыкать сеть при достижении границ, установленных при заводских настройках.

Достигая нижней границы, цепь замыкается и устройство включается, при достижении верхней границы цепь размыкается и насос прекращает качать воду. Работа реле сопровождается характерным щелчком.

Момент включения и выключения можно настроить вручную. Для этого необходимо подтянуть или ослабить две пружины:

• Первая – большая, отвечает за момент выключения. Подкручивая ее по часовой стрелке, можно увеличить или уменьшить показатель давления, при котором устройство отключится. Например, если ранее прибор выключался при 3 барах, после накрутки будет выключаться при 3,5.
• Вторая пружина меньшего размера. Она отвечает за включение и показывает разницу между верхним и нижним значениями. Заводские настройки показывают значение 1,4 – 1,5 бар.

Если разница в значениях небольшая, станция будет включаться часто. Это может привести к быстрому выходу из строя двигателя из-за перегрева. В противоположном случае, при большой разнице, напор воды в кране может снижаться до минимума, что неудобно при пользовании душем, а также влияет на работу стиральной машины.

После настройки реле необходимо закачать воздух в гидроаккумулятор с помощью простого велосипедного или автомобильного насоса с манометром. Для этого показатель запуска станции, к примеру 1,8 бар, умножают на 0,9, получается значение 1,62 бар. Накачать воздух внутрь и проверить с помощью манометра.

Заводской брак или неправильные настройки при установке

В случае заводского брака или неправильной установки прибор может вообще не включиться. Если монтаж делается самостоятельно, во избежание поломки лучше позвать специалиста. При изначальных неполадках в работе узлов устройство какое-то время проработает и выйдет из строя. Гарантийный талон нельзя выбрасывать до окончания срока эксплуатации.

Если проблемы начались сразу, лучше заменить станцию на более дорогую и надежную. Для этого нужно проверить устройство в сервисном центре и зафиксировать поломку.

Гидрофор не набирает давление pvsservice.ru

Ремонт насосной станции своими руками (не отключается, нет давления)

Большинство моделей насосов оснащены системой защиты от перегрузок и перегрева. Они не работают, если трубопровод полон, и включается только, когда открыт кран и производится забор воды. Но что делать, когда насосная станция не набирает давление и не отключается, несмотря на то, что никто водой не пользуется. Дело в том, что не обращать внимание на это нельзя, так как в результате система выйдет из строя.

Важность номинального давления в рабочей станции

Чтобы отремонтировать насос, и снова пользоваться источником в автономном режиме, нужно изучить устройство и принцип действия водяной станции. Только разобравшись в причинах, и устранив ее, можно обеспечить себя и семью водой. Главным узлом, приводящим систему в действие, является сам насос.

Именно он включается и выключается в нужное время, чтобы давление в трубах было постоянным. Если это не так, а электросчетчик продолжает мотать, нужно определить, в чем первопричина отказа оборудования. Для этого проводится ревизия. Решение принимается в соответствии с имеющимися симптомами.

Причины отсутствия давления и их устранение своими руками

На вопрос, почему насосная станция не набирает давление, единого ответа нет, а равно и нет панацеи для решения этой проблемы.

Все зависит от того, по какой причине произошел сбой. Определить ее и отремонтировать насосную станцию несложно, если последовательно «пройтись» по всему пути следования жидкости и рассмотреть оборудование, отвечающее за ее циркуляцию.

Упал уровень воды

Если в скважине и колодце нет достаточного притока, то насос качает вхолостую.

Долго это длиться не может, и электрические элементы, в конце концов, перегорят. Те модели, которые оснащены защитой будут отключены, что также является причиной думать, что проблема в этом. Придется подождать, пока скважина снова наполнится, а пока нужно пользовать альтернативными источниками.

Забит фильтр на входе

В данном случае насосная станция не выключается, но является исправной. Единственное, что нужно сделать, это почистить сетку от песка и глины. Если дно колодца заилилось, придется его почистить. В любом случае нужно вынуть насос, и убедиться, что проблема именно в этом. Модели, имеющие встроенную систему фильтрации, требуют периодического обслуживания, которое заключается в промывке фильтра.

Воздух в насосе или подсос воздуха

Глубинные насос должны быть утоплены в воде полностью.

Если он выглядывает, то не удивительно, что вместе с водой в систему закачивается воздух. Проверьте, на ту ли глубину опущена помпа. А если насосная станция находится на поверхности, то вероятней всего в шланге, идущем от источника, имеется дырка, через которую засасывается воздух. Глубину опускания насоса также придется перепроверить, чтобы он не работа вхолостую.

Неполадки эжектора или прокладки

Слабый напор может быть связан с тем, что неисправен эжектор. Этим узлом комплектуются некоторые модификации насосов для увеличения производительности и поднятия эксплуатационных показателей. Его задача – увеличить энергию передачи жидкости по трубопроводу посредством вбрасывания дополнительной строи. Но если водозаборник эжектора забит, его нужно почистить вручную.

Износ рабочего колеса

Лопатки, закручивающие поток в центробежной системе всасывания, должны плотно прилегать к стакану, но при этом обеспечивается свободное вращение колеса, вращающегося при помощи подшипников. Выход из строя хотя бы одного из них приводит к заклиниванию. А протечь сквозь зазор между лопатками и корпусом – к падению всасывающей способности. Придется разобрать насос и заменить изношенные детали.

Забился штуцер реле

Автоматическое отключение производится посредством размыкания электрической цепи. Это возможно при помощи специального реле давления. Оценка рабочих параметров производится посредством автоматизированного замера параметров. Если во входной штуцер попал мусор, датчик давления не будет срабатывать, когда это нужно. Результат – насос не выключается. Выход – прочистить входное отверстие штуцера реле давления.

Низкое напряжение

Защитой от перепада напряжения в сети оснащены не все насосные станции.

Проблема в том, что при нехватке энергии она включена, но мощности недостаточно, чтобы поддерживать необходимое давление. Это значит, что скважинный насос может работать, но его производительности не хватит, чтобы выдавить воду на поверхность. Отключаться он не будет, если не оборудован специальной электронной системой защиты.

Выход – тестирование электрической сети с целью определить, имеется ли в ней достаточное напряжение. Чтобы навсегда устранить эту проблему, нужно в цепь подключить стабилизатор, который убережет оборудование, установленное в доме от скачков и короткого замыкания. Защитная электроника лишь спасает электрическую часть оборудования от перегорания. Стабилизатор исключает такую возможность в принципе.

Протечка в системе

Если трубы, идущие от насоса к точке потребления, имеет брешь, это – то же самое, что открыть кран, и оставить его открытым. Давление распределяется, и для нормального функционирования потребителя его уже недостаточно. Чтобы выявить протечку, необходимо пройти по всей цепи, наблюдая за намоканием, а также проверяя все точки на момент закрытия. Ремонт заключается том, чтобы перекрыть шаровый кран и устранить пробоину в трубопроводе.

Слабая мощность насоса

Это не поломка, а скорее небрежность домовладельца при подборе оборудования. Способов устранить проблему нет, придется покупать новую насосную станцию. При расчете учитывается соответствие паспортной производительности и требуемого расхода всех потребителей. Это нужно учесть при организации полива и для обеспечения водоснабжения жилого дома.

Для скважинных насосов главными показателями помимо производительности является высота водяного столба и расстояние, на которое оборудование может передавать жидкость в горизонтальной плоскости. При расчете водяного столба принято считать, что давление 1 бар достаточно, чтобы поднять воду на высоту 10 метров. Но и в трубопроводе должно быть давление минимум 1,5-3,5 бар.

В трубу попал воздух

Воздушная пробка – последствия неправильно смонтированного трубопровода. В коленах, изгибах и других местах может образоваться полость, которую давление воды не сможет продавить. Определить, на каком участке это произошло несложно, ведь до завоздушенного участка давление слишком высокое, а после его и вовсе нет. Решение – отключение подачи воды, демонтаж системы и сборка в другой конфигурации. Если проблема есть, и ничего не предпринять, ситуация будет иметь регулярный характер. Последствие – выход насоса из строя.

Проблемы с гидроаккумулятором

Если система оснащена накопительным баком, и вода в нем имеется, а из крана она не течет, то, скорее всего, забит выпускной клапан.

Если в цепи установлен гидробак, но нехватка давления может быть связана с недостаточным давлением воздуха в груше. Придется отсоединить резервуар, и при помощи манометра измерить его.

Устройства с диафрагмой разборные, и прохудившийся узел можно заменить. Грушу также можно поменять, но если приходится действовать таким образом, то после окончания работ нужно закачать в воздушную камеру ровно столько воздуха, чтобы давление было таким же, как указано в техническом паспорте на гидроаккумулятор. Учитывают, что на момент продажи в нем был не кислород, а инертный газ.

Вывод и решения

Любую поломку можно устранить, ведь система водоснабжения модульная, и состоит из последовательно подсоединенных узлов. Но есть одна причина, по которой вода не бежит из крана сразу же после открытия. Если приходится ждать, пока жидкость потечет, значит, проблема не в нехватке давления, а в отсутствии воды. В данном случае проверяют, работает ли обратный клапан.

Он устанавливается на выходе из источника, и нужен для того, чтобы вода после отключения насоса не текла обратно в колодец или скважину. Его нормальное положение – закрытое. Когда есть напор, он открывается, и не препятствует циркуляции. Но как только насос отключается, в поток устремляется в обратном направлении, клапан закрывается, и не дает воде стекать из системы.

Поломка – причина того, что трубы остаются пустыми, и при запуске системы насос работает сначала на то, чтобы их наполнить, создать нужное давление, а уж потом обеспечить потребителя. Ремонт заключается в замене обратного клапана. Если узел разборный, то замене подлежит износившийся узел. Систему придется отключить и разгерметизировать.

Главное, что нужно при выполнении ремонтных работ, это соблюдение правил техники безопасности.

Ни в коем случае нельзя приступать к разборке электрооборудования, не обесточив его. То же касается случаев, когда требуется отсоединить какой либо прибор или узел. Вода из системы стравливается. Замечательно, если есть шаровый кран, отсекающий участок трассы, подлежащий разгерметизации.

Если такой возможности нет, вода должна стечь полностью. Предварительно система, а именно насос, отключается от электрической сети. В остальном ремонтные работы не требуют инженерного образования, и доступны каждому, кто столкнулся с проблемой нехватки давления в трубах.

Причины отсутствия давления в насосной станции

Для частного сектора характерно наличие индивидуальных источников водоснабжения, а значит, обязательным атрибутом в этой коммуникации является насосная станция. Оборудование предназначено для качественного подъема воды из скважины и транспортировки её по трубам водоснабжения. Но что делать, если насосная станция не набирает давление и не поставляет воду в трубопровод? Придется разбираться пошагово, чтобы выяснить, в чем причины подобного сбоя (почему это происходит) и устранить их.

Важность номинального давления в рабочей станции

Для тех, кто не совсем понимает, почему так важно, чтобы водяное оборудование насосного типа набирало определенное давление, предлагаем ознакомиться с принципом работы станции, и её устройством. Благодаря таким знаниям проводить ремонтные работы и устранять причины возможной поломки самостоятельно будет в разы легче.

Итак, главным действующим «лицом» в работе станции водоснабжения является сам насос. Именно он предназначен для подъема воды и подачи её в систему. Но насос — агрегат хоть и мощный, но достаточно чуткий. Его работа основана на постоянных включениях/выключениях двигателя, что может пагубно сказаться на сроке эксплуатации механизма. То есть, насос быстрее выйдет из строя ввиду перегорания двигателя. Чтобы этого не произошло, многое комплектуют насос гидробаком, и это уже — водяная станция.

Гидробак (его еще называют гидроаккумулятор) уже отвечает за давление в системе, создает заданные его пределы и контролирует работу насоса. Кроме того, он играет роль накопительного резервуара для воды. То есть, сначала насос накачивает воду в бак. После этого вода в трубы подается при открытии кранов именно из резервуара. Насос в это время отдыхает. Как только давление в баке падает (а именно, заканчивается вода) срабатывает реле давления, которое и приводит в действие насос. Происходит забор воды из скважины до полного наполнения гидроаккумулятора. Цикл повторяется вновь и вновь. И если насос не выключается, значит, нужного давления в системе нет. Необходимо выяснять, почему.

Важно: показатели рабочего давления нижней и верхней границ на реле отмечены символами Р1 и Р2 соответственно.

Причины неисправности станции

Но случается так, что водяная станция для водоснабжения не выключается. То есть, вода попросту поступает в бак, а верхнего давления при этом нет. Соответственно и насос не выключается. Бороться с такой ситуацией не только можно своими руками, но и нужно. А для этого рассмотрим основные причины поломки (почему это происходит):

• Слишком низкая мощность двигателя насоса . Здесь либо изначально неправильно была рассчитана необходимая мощность оборудования, либо в процессе эксплуатации системы водоснабжения были произведены изменения в коммуникации. К примеру, опустилось зеркало воды или была изменена конфигурация трубопровода на участке.

Важно: для определения мощности насоса всегда перед покупкой нужно принимать во внимание глубину зеркала воды в скважине, диаметр труб, количество человек, проживающих в доме и цели, на которые будет расходоваться вода. При покупке желательно выбирать модели насосов, мощность двигателя которых слегка превышает необходимую.

• Недостаточное напряжение в сети . Особенно частой такая ситуация является в далеко расположенных от города поселках. В этом случае насос просто не может развивать напор, указанный в паспорте. А значит, и давление в системе не будет подниматься. То есть, агрегат вроде и работает, воду будто бы качает, но не выключается. Стоит проверить выходное напряжение в сети и мощность двигателя по паспорту. К примеру, двигатель насоса рассчитан на напряжение 220, а в сеть поступает всего 205 Вт. Соответственно, агрегат не качает воду с заданным напором и от этого не способствует поднятию давления в системе. Здесь поможет либо установка хорошего стабилизатора, либо поменять насос на более мощную модель.
• Неверно выставленное реле давления . Этот маленький элемент контролирует работу водяной станции, регламентируя нижнюю и верхнюю границы давления в баке. Скорее всего, верхний предел выставлен неправильно. Для того чтобы снизить порог Р2 (верхнего давления), нужно немного открутить гайку меньшей пружины. Показатель снизится, и станция станет выключаться вовремя.

Важно: гайка большой пружины просто снижает показания обеих границ давления, сохраняя при этом диапазон между ними.

• Возможно , что причиной бесперебойной работы станции водоснабжения является износ деталей механизма насоса. Такой вариант актуален особенно для центробежных насосов. Поскольку рабочее колесо таких агрегатов работает с большой скоростью, пропуская воду сквозь себя, то и мелкие частички песка и других включений в воде также проходят сквозь лопасти колеса. В этот момент они работают по принципу наждачной бумаги, истирая элементы насоса. Соответственно, нагнетательный механизм водяной станции разбалтывается и выходит из строя. То есть, насос работает, но воду в заданных объемах в гидробак не подает. Соответственно верхнего порога давления в гидроаккумуляторе нет. В этом случае придется либо заменить все нагнетательное колесо в насосе, либо купить новый агрегат. А чтобы такого не происходило, лучше покупать насосное оборудование со специальным фильтрующим вкладышем в рабочей камере. Особенно если в воде есть примеси песка или глины.
• Течь в трубопроводе .

Эта причина неисправности водяной станции является одной из частых. Причём место имеет чаще скрытая течь. То есть, насос работает, качая воду, и подает её в гидробак не в полном объеме. Где-то водичка утекает из системы. Именно от этого в гидробаке нет нужного верхнего предела давления. Чтобы выявить проблему, необходимо внимательно осмотреть водопроводную сеть, начиная от скважинной водоподающей трубы до самого гидробака. В случае если будет найдена хоть малейшая капель, участок трубопровода нужно заменить. Если же течь найдена в месте резьбового соединения, нужно усилить уплотнитель в этом месте. Хорошим решением является сантехнический уплотнитель «Тангит Унилок». Он даже в случае «перебора» материала дает качественную усадку и не повреждает резьбу.

• Течь в обратном клапане . Здесь вода попросту оттекает назад в систему водоснабжения, не позволяя насосу добраться до отметки Р2. То есть, верхнего нужного давления в водопроводе нет, и насос не выключается. Явный признак такой неисправности — самопроизвольное включение насоса в ночное время, когда водяной станцией никто не пользуется. Как правило, обратный клапан выходит из строя из-за грязи, скопившейся в нем. Нужно либо прочистить (промыть) обратный клапан, либо полностью заменить его.
• Порыв эластичного элемента в гидроаккумуляторе . То есть, разрыв мембраны, отвечающей за наполнение бака и регулировку давления в системе водоснабжения. В этом случае насос работает, почти достигая верхней отметки давления, и тут же выключается. Но стоит открыть воду в кране, как станция водоснабжения снова срабатывает. В этом случае необходимо проверить золотник, через который в гидроаккумулятор подается воздух. Достаточно нажать на его штырек и понаблюдать за ним. Если через него станет выходить вода, значит, мембрана бака порвана и нужно менять её. Либо же менять весь гидроаккумулятор. Если же около золотника сухо при нажатии на штырь, стоит обратить внимание на давление воздуха в баке. Его показатель должен быть ниже отметки Р1 (нижнего давления) на 10% (приблизительно 1,5 атм.). Если показатель ниже, то можно просто подкачать воздух при помощи простого насоса.

Самовсасывающий насос: проблемы с давлением в станции

Для работы системы водоснабжения при небольшой глубине скважины чаще всего используют самовсасывающие типы насосов. В этом случае причины падения давления в гидробаке и водопроводе могут крыться в завоздушивании рабочего колеса и рабочей магистрали агрегата. Причинами попадания воздуха в систему насоса могут стать:

Падение уровня воды в скважине. Если это произошло, то, скорее всего, шланг насоса хлебнул воздуха и подал его в водопровод. Чтобы исправить ситуацию, необходимо проверить уровень зеркала воды и опустить шланг глубже при необходимости.

Разгерметизировалось уплотнение между входным патрубком насосного оборудования и заборным шлангом. Здесь нужно обязательно подтянуть гайки или усилить уплотнительную прокладку.

Возможно, также, что насос на этапе запуска был заполнен не только водой, но и воздухом. В этом случае надежной работе насоса – твердое нет, и придется сделать перезапуск оборудования с новой заливкой водой. Иногда приходится и выдавливать из насоса воздушную пробку. Для этого к всасывающей магистрали насоса подключают тройник и вливают в него воду из резервуара, установленного намного выше уровня земли. При этом насос должен находиться во включенном состоянии.

Таким образом, мы привели наиболее частые причины сбоев в работе водяной станции, а именно — отсутствие возможности достигать верхнего показателя рабочего давления в камере бака. Зная эти нюансы работы станции, вы сможете самостоятельно устранить поломку или хотя бы выявить причину сбоя. А это уже половинная экономия бюджета семьи. Ведь мало ли, какую причину поломки вам озвучат в сервисном центре! Нет-нет, да и укажете мастеру на истинную причину выхода из строя вашего насоса или гидробака.

По каким причинам не отключается насосная станция

Большинство хозяев загородной недвижимости для обеспечения потребности в воде бурят скважину и устанавливают насосную станцию, хотя некоторые для запитывания системы пользуются водой из колодца. Такое оборудование автоматизирует процесс подачи жидкости по трубопроводам к конечному пользователю, но иногда автономный водопровод ломается. Часто во время работы не отключается насосная станция: причины, почему не набирает давление, будут описаны в нашей статье.

Устройство насосной станции

Основными причинами постоянно работающего насоса считаются:

• Опускание уровня воды;
• Засорения фильтра, который устанавливают на входящем патрубке;
• Нарушение герметичности системы;
• Засорение эжектора;
• Поломка деталей насоса;
• Засорение входящего отверстия реле давления или выход прибора из строя.

Указанные причины поломки насосной станции рассмотрим более подробно.

Упал уровень воды

Одной из самых популярных причин работающего насоса и отсутствия давления в системе трубопроводов считается падение уровня грунтовых вод, а особенно, когда жидкость берётся из неглубокой скважины или колодца. Это естественное явление, связанное с изменением климата. При отсутствии или недостаточном количестве жидкости в систему будет подаваться воздух. В последние годы нарушился кругооборот воды в природе, реки мелеют, озёра высыхают, поэтому такое явление как понижение уровня грунтовых вод случается часто.

Водоснабжение дома из скважины

Особенно эта проблема актуальна при неглубоком водосборе, когда жидкость поступает в систему из колодца или скважины глубиной 6-8 метров. Если насосу неоткуда брать воду, то нужно будет пробурить более глубокую скважину, или опустить ниже всасывающий трубопровод.

При падении уровня жидкости в самом насосе, необходимо открутить специальный болт и долить воду. После этого запускаем насос и дожидаемся набора давления. Для ускорения процесса запуска нужно ещё раз отключить станцию и обратно долить жидкости.

Забит фильтр на входе

В воде автономной системы водоснабжения содержится огромное количество механических частиц (песок, ил, глина), присутствие которых приведёт к износу деталей насосной станции. Специальный фильтр, установленный на подающем патрубке, скапливает в себе весь этот мусор, что в конечном итоге увеличивает срок службы системы.

Насосная станция с установленным фильтром

Постоянную работу насосной станции можно связать с изломом подводящего трубопровода или забивкой фильтра мелкими частицами мусора. В данном случае жидкость не будет поступать в необходимом объёме на насос. Всё что нужно сделать – прочистить фильтр или устранить другие неисправности, долить воды через специальную пробку, и обратно запустить насос.

Воздух в насосе или подсос воздуха

Уровень воды может падать и в самой насосной станции. В данном случае жидкость попросту подтекает в одном из критических мест. Конечно, трудно не заметить лужу возле подтекающего крана, но вода может выходить из системы и на других участках.

Здесь нужно быть особенно внимательным. После обследования мест соединения патрубков возле насосной станции, переходите к другим местам. Трещины, обнаруженные на трубах, тщательно герметизируют специальным скотчем. Это только временный ремонт, в дальнейшем повреждённый участок нужно будет заменить.

При появлении течи на резьбовых соединениях, необходимо отключить насос и добавить пакли на резьбу, при необходимости заменить резиновое кольцо или прокладку. Особенно это актуально при использовании некачественных труб, когда диаметр резинового уплотнительного кольца немного больший, чем диаметр трубы. В некоторых случаях вода может вытекать из трещины фланца, примыкающего к гидроаккумулятору. Тогда деталь снимают, заваривают дырку и устанавливают обратно.

Причиной появления течи может быть и обратный клапан, который устанавливают на подающем трубопроводе. Это приспособление не будет удерживать жидкость через накопившуюся грязь. В данной ситуации насосная станция накачивает воду до нижнего уровня давления и опять включается. Постоянная работа насосной станции часто наблюдается в ночное время суток, когда кранами или душем никто не пользовался.

Неполадки эжектора или прокладки

Если обычные всасывающие насосы могут доставать воду с максимальной глубины 8,9 метров, то насосная станция с внешним эжектором служит для подачи жидкости из больших глубин (до 45 метров). В данном случае для водоснабжения используется два насоса, при этом КПД насосной станции увеличивается на 30-35%.

Насосная станция с эжектором

Неполадки эжектора считаются более серьёзной проблемой, чем выход из строя приборов, находящихся на поверхности. После замены вышедших из строя деталей и очистки эжектора от песка и других вредных примесей, очистки сопла от грязи его опускают обратно в скважину.

Износ рабочего колеса

Непрерывная работа насоса часто вызывается износом деталей. Внутри силового блока находится специальная крыльчатка, которая может разрушаться под воздействием песка или других абразивных частиц.

Как мы уже говорили, материал крыльчатки разрушается под воздействием песка. Попадание абразивных частиц в систему – это вина бурильщика скважины, который неправильно подобрал сетку для улавливания песка или отсутствие фильтра на входе в насосную станцию. Дело в том, что абразивные частицы имеют различный размер, некоторые из них могут всасываться с водозаборного горизонта вместе с общим потоком жидкости.

Забился штуцер реле

Двигатель насосной станции может не выключаться через неправильно работающее реле. Первоначальные настройки автоматики могут сбиться после уменьшения уровня воды в колодце или скважине, после чего некоторый объём воздуха попадёт во всасывающую магистраль. В данном случае необходимо переместить всасывающую трубу, чуть ниже первоначального уровня, залить воду в систему и запустить насос.

Схема реле

Кроме этого причиной поломки станции может быть само реле. Двигатель не включится или будет работать постоянно через повреждение пружины, которая используется для регулирования работы групп контактов, включающих и отключающих насос. Пружина может заржаветь и перестать выполнять свои функции, а контакты могут попросту сомкнуться. Во время разборки реле, при условии его правильной настройки, необходимо почистить контакты, при необходимости заменить пружину кусочком шпильки.

Настройка давления проводится путём вращения специальных гаек в нужную сторону. Превышение или уменьшение давления проводится по обозначениям на приборе «+» или «-». Засорение штуцера тоже приводит к неправильной работе реле. В последнем случае необходимо снять прибор и тщательно прочистить входное отверстие от накопившейся грязи.

Как устранить самостоятельно неисправности в работе насосной станции

Бытовые устройства автономной домашней системы водоснабжения – жизненная необходимость при отсутствии централизованной подачи воды на даче, в загородном особняке. Гидравлическая насосная станция без особого труда оборудуется в отдельном специальном помещении, вода автоматически поступает из скважины, реки, либо колодца. Они надежны в эксплуатации, но, при неправильном использовании, износе возникают сбои в работе, поломка той, либо иной запчасти для насосных станций.

Если есть возможность, обязательно обратитесь с вопросом о ремонте к специалисту. В случае отдаленности от цивилизации, оцените возможные неисправности и способы их устранения самостоятельно.

Распространенные важные причины частых поломок

Насосная станция имеет определенную комплектацию: блок управления, состоящий из манометра, реле, регулирующего давление, насос, накопительный гидробак и другие составляющие. Ремонт насосных станций предусматривает замену вышедшей из строя запчасти, смену электропроводки, обеспечение поступления необходимого количества воды. Причины аварийного состояния:

• поломка насоса;
• отсутствует электроэнергия, либо недостаточное ее поступление;
• не хватает запаса воды, она отсутствует в системе;
• поврежденгидробак для насосной станции;
• неисправен блок датчиков автоматического управления.

Для выявления условий неработоспособности вначале важно проверить расход электроэнергии, надежность соединения цепи. При низком напряжении требуется подключение к стабилизатору. Затем надо отключить электропитание и прокрутить вал, чтобы устранить возможную блокировку колеса. Следующим этапом проверьте работу пускового устройства.

Насос может не поставлять воду по следующим причинам: при нарушении его герметичности, если в корпусе, либо по путепроводу появилась пробка воздуха. Недостаточный уровень высоты воды, низкий ее напор, несоответствие, засорение или поломка трубопровода, клапанов – это факторы, часто вызывающие сбой работы. Рассмотрим подробнее методы определения основных видов поломок и домашний ремонт насосов для воды.

Ремонт насосной станции своими руками выполнять только при полном обесточивании агрегата. Обязательно удалите воду, отсоедините реле давления для компрессора, бак.

Краткий разбор наиболее популярных проблем, способы их решения

Основные неполадки характеризуются следующими показателями: не включается насосная станция.Двигатель работает, но не действует насос, либо не поступает вода. Действие станции идет рывками. Совсем не отключается насосная станция. Частое переключение с рабочего режима на не рабочий.

При появлении подобных нарушений, насосныйагрегат требует срочного восстановления. Неисправности насосной станции опасны, способны привести к возгоранию электропроводки дачного строения.

Зная принципы действия насосных станций, можно устранить неполадки самостоятельно

Насос при включении вращается, но вода в систему станции не поступает

Что сделать, когда некорректная работа вызвана другими факторами?

1. Если в трубопроводе, насосе нет воды, работа «на сухую». Проверить уровень воды, при необходимости долить в насос, либо приопустить вниз скважины ведущий шланг. Для предотвращения недостаточности воды монтаж трубы делают с наклоном к поверхности места забора. Внимательно следите за наполнением скважины.
2. Решение проблемы при нарушенной целостности, герметичности трубопровода: необходимо залатать стыки, зазоры, дыры. Все поврежденные коррозией детали требуют немедленной замены.
3. Если загрязнился мусором, песком гидробак, трубопровод, обратный клапан, нужно очистить их струей воды под давлением. Пружина клапана может сломаться, потребуется новая деталь.
4. Когда в патрубке всасывания образуется воздушная пробка, нужно наполнить, пролить внутреннее пространство водой, усилить ее давление, чтобы ликвидировать воздух.
5. Для детальной очистки потребуется разобрать насос, купить запчасти на насосную станцию: корпус, крыльчатку, поменять их.

Если перечисленные меры не принесли положительного результата, сделать ремонт водяного насоса, заменить мембранный бак лучше в специальной мастерской.

Работает насосная станция с перебоями, рывками

К неполадкам частого переключения, неравномерной подаче воды приводит нарушение целостности корпуса, либо внутренней мембраны гидробака. При подобных сбоях показатели прибора манометра резко прыгают вверх, затем опускаются.

1. Проведите тест: нажмите на ниппель бака, если выйдет воздух, мембрана не повреждена. При ее разрыве из отверстия появится струйка воды. Необходима разборка корпуса аккумулятора, замена старой мембраны на новую деталь.
2. Проблема разгерметизации корпуса, обусловленнойтрещиной, либо дырой в корпусе сопровождается падением давления гидроаккумулятора. Нужно заделать отверстие, закачать велосипедным, автомобильным насосом внутрь бака недостающий воздух до нормы (от 1,5 до 1,8 атм.).
3. Рывковая подача воды появляется при нарушении целостности стыков, трещин во всасывающем шланге (трубопроводе), блокировке обратного клапана. Причина — изношенность деталей.

Недостатки, возникающие по причине разгерметизации легко устранимы при домашнем ремонте.

Насос при запуске не включается

Возможные неисправности: перегорел предохранитель, отключено электропитание.Обрыв, обугливание изоляции на сети проводов.Разрушение контактов реле. Насос не работает, если заклинило вал двигателя или сгорел мотор.

типичные неисправности и способы их устранения. Насос исправно качает воду, но не отключается

Назначение насосной станции состоит в обеспечении подачи воды в частный сектор. Оборудование устанавливается в том случае, если рядом не проходит центральная магистраль. Подъем воды ведется из водоема или колодца. С целью экономии средств возможно проведение ремонта и обслуживания своими руками.

Состав насосной станции и назначение частей

Насосное оборудование представляет соединенные между сбой узлы, к ним относятся:

1. Насос. В его задачу входит подъем воды из водоема и доставка ее по трубопроводу к месту назначения.
2. Гидроаккумулятор. Разделен на 2 части специальной эластичной перегородкой. Одна заполняется газом, а другая водой. Назначение узла состоит в поддержании необходимого уровня давления в системе при временном отключении станции.
3. . В его задачу входит удержание жидкости от стекания ее обратно во время отключения насоса.
4. Блок управления состоит из манометра и реле. Эти приборы фиксируют уровень давления в трубопроводе и управляют работой системы.
5. Электропитание.

Перед включением оборудования с помощью реле выставляется верхний порог давления и нижний. Подача жидкости в гидроаккумулятор ведется, пока давление в нем не сравняется с установленным верхним показателем. После этого насос автоматически отключается.

С открытием крана жидкость поступает в трубопровод из гидроаккумулятора, и начинается уменьшение давления. Как только оно достигает нижнего значения, реле направляет сигнал насосу на очередную закачку воды.

В случае непрерывного расхода жидкости система не отключается, поскольку давление не в состоянии достичь верхнего предела.

После выключения кранов оборудование продолжает работу с целью достижения верхнего порогового уровня, а затем отключается. Во время очередного включения давление опять начинает подниматься.

Проблемы и неисправности насосных станций и их исправление

В процессе эксплуатации водяных насосов происходят разные поломки. Чтобы качественно проводить ремонт насосных станций, необходимо знать, какие узлы чаще всего выходят из строя и как устранять неисправности. Какое бы оборудование не устанавливалось для частного дома, поломки всегда носят типичный характер.

Не отключается насосная станция, не набирает давление

Причины носят следующий характер:

1. Отсутствие воды в колодце. Допускать этого нельзя, потому что есть риск перегорания двигателя в результате его перегрева. Чтобы этого не произошло, требуется наличие датчика, который бы подавал команду на отключение.
2. Недостаточная проходимость магистрали. Причиной может служить малый диаметр труб, засор или потеря герметичности.
3. Поломка обратного клапана. Требуется его разборка и устранение неисправности.
4. Засорение фильтра. Необходима его прочистка или замена.
5. Окисление контактов реле. Прибор снимается и очищается от окалины.
6. Выработка крыльчатки насоса. Вода перестает подаваться вверх. Если заменить деталь возможности нет, требуется установка нового насоса.
7. Малое напряжение в сети. В результате не срабатывает реле. Необходимо подключение стабилизатора.

Ремонт насосной станции: часто включается

Частые включения негативно сказываются на работе аппарата. Причины могут заключаться в следующем:

1. Маленький объем гидроаккумулятора. Использование накопленной воды идет быстро. Из-за ее постоянной нехватки насосу приходится включаться чаще. Чтобы этого не происходило, допускается подключение дополнительной аккумулирующей емкости.
2. Неправильно выставленное реле. Частое включение происходит потому, что формирующееся давление в гидроаккумуляторе ниже выставленного на приборе.
3. Поломка обратного клапана. Отсутствует перекрытие воды, жидкость бесконтрольно уходит, напряжение водного потока в системе постоянно уменьшается.
4. Нарушение мембраны. Это приводит к резкому уменьшению напора при включении крана.
5. Не держит ниппель золотника гидроаккумулятора. Требуется его замена.

Воздух в воде

Присутствие воздуха в трубопроводе – явление постоянное, но большое его количество приводит к подаче жидкости через кран рывками.

Это происходит по следующим причинам:

1. Упал уровень воды в колодце и нижний шланг находится выше поверхности. Для устранения такой причины требуется просто опустить ниже патрубок, чтобы его нижняя часть полностью покрылась водой.
2. Потеря герметичности трубопровода. Через образовавшиеся щели идет подсос воздуха. Все стыковые соединения нуждаются в проверке. Найденные зазоры требуют устранения.

Насосная станция не включается

Если насосная станция не запускается, то обращают внимание на следующие факторы:

1. Напряжение. Если сеть не выдает нужных параметров, станция работать не будет.
2. Вышел из строя насос. В таком случае требуется его замена или ремонт.
3. Обрыв в шнуре. Нужно найти это место и устранить разрыв.
4. Окисление контактов. Требуется их зачистка.

Мотор гудит, но не качает воду, крыльчатка не вращается

Причины могут носить как электрический, так и механический характер.

1. Низкое напряжение.
2. Перегорание в клеммной колодке конденсатора. Определяется тестером и меняется в случае необходимости.
3. Засорился обратный клапан. Требуется его прочистка.
4. Заклинивание крыльчатки. Для этого насос поднимается на поверхность и производится попытка провернуть вал вручную. Если это не удается, агрегат разбирается и исследуется причина неполадки. В некоторых случаях она устраняется в домашних условиях, а иногда приходится обратиться к специалистам.

Некоторые виды ремонтных работ

В зависимости от сложности поломки ремонт проводится своими руками или для этой цели приглашаются мастера. К простым работам относятся прочистка фильтра или устранение засорения обратного клапана. Более сложного ремонта требует неисправный гидроаккумулятор. Здесь нужно иметь знания и опыт подобной работы.

Замена груши гидроаккумулятора

Первым признаком пробитой мембраны (“груши”) будет резкое уменьшение напора воды. Жидкость подается вместе с воздухом. Первым делом проверяется давление в гидроаккумуляторе, которое должно соответствовать 1,5 атм. Если оно отсутствует, то проводится замена мембраны. Порядок работы следующий:

1. Прибор отключается от сети, сливается вода и откручивается фланец.
2. Вынимается порванная груша, бачок осматривается на наличие ржавчины. Если она имеется, то подлежит удалению. После этого емкость просушивается.
3. Вместо старой груши устанавливается новая мембрана, и фланец ставится на место.

Просмотры: 0

При переезде в загородный дом или дачу вам, безусловно, необходимо будет позаботиться об уровне комфорта. В первую очередь, нужно создать или наладить систему водоснабжения, которая будет эффективно выполнять свои основные функции. Создание такой системы – дело затратное, ведь изначальные вложения довольно высокие при сравнении с подключением к общим сетям водоснабжения. Экономия проявит себя в недалеком будущем, так как плата за использование воды будет отсутствовать.

Своя насосная станция – это не только экономия денежных средств, но и дополнительные обязательства, возлагаемые на хозяина. Ремонт и периодическое обслуживание системы не заставят себя долго ждать, поэтому домовладелец должен знать о том, как проводится ремонт насосной станции своими руками .

Как и человеческий организм без сердца, система водоснабжения не сможет функционировать без насосной станции. Любая автономная система подачи воды обязательно должна быть подключена к скважине, способной обеспечивать определенную территорию необходимым количеством воды.

Люди, живущим в частных домах, добывают воду при помощи насосов, поскольку глубина скважин порой может достигать несколько десятков метров. Насосная станция служит для поддержания постоянного давления в водопроводной системе и перекачки жидкости из одного места в другое.

Из чего она состоит?

Среднестатистическая насосная станция имеет три главные составляющие, а именно:

• насосное устройство;
• гидроаккумулятор;
• блок автоматики.

Теперь рассмотрим каждый элемент более детально.

Насосное устройство

Оснащаются станции водоснабжения чаще всего поверхностными насосами, чьи названия говорят о своем расположении. Устанавливают их в специально оборудованных ксенонах, или же внутри жилых помещений. Используются насосы с довольно высокой мощностью, поскольку она необходимая для поднятия воды из скважин и транспортировки ее в дом.

Для обслуживания одного дома хватит и небольшого устройства

Гидроаккумулятор

Гидроаккумулятор (его еще называют аккумулятором давления) – это металлическое устройство, цель которого состоит в поддерживании определенного уровня давления на постоянной основе. К самым популярным можно отнести модель, представляющую собой небольшой баллон из металла, внутри которого установлена упругая мембрана. В процессе работы резиновая мембрана деформируется до определенной отметки. При остановке работы она возвращается в исходное положение, вытесняя при этом жидкость из баллона.

Устройство гидроаккумулятора

Блок автоматики

Предназначен он для своевременного прекращения работы устройства. Работает следующим образом:

• до определенной отметки снижается давление;
• начинает срабатывать реле;
• в игру вступает насос, и гидроаккумулятор начинает заполняться водой;
• по достижению оптимального давления работа устройства приостанавливается.

Как вы уже успели заметить, насосная станция является сочетанием узлов и агрегатов, работа которых возможна и по отдельности. В большинстве случаев все основные узлы агрегата устанавливаются на одном корпусе , однако существуют и модели, в которых насосное устройство устанавливается на аккумуляторе давления. Устройство автоматического управления также располагается на одном корпусе.

Блок автоматики для насоса

На протяжении всего гарантийного срока проблем с оборудованием при эксплуатации практически не возникает. Но это вовсе не значит, что вам не придется столкнуться с необходимостью устранения неполадок различных узлов. При длительном эксплуатационном периоде любая часть механизма может сломаться, поэтому нужно быть готовым ко всему происходящему. Давайте разберемся с возможными причинами поломки и вариантами устранения этих неполадок.

Причины поломок

Даже самый надежный механизм не вечный, это касается и насосной станции. Существует достаточно много поломок, из-за которых работа нарушается либо прекращается вообще. Вот самые распространенные из них:

• сломан мембранный бак;
• сломан насос;
• отсутствует жидкость в системе;
• автоматический блок поврежден;
• нет электричества и прочие.

Простота конструкции бытовых насосных станций позволяет производить диагностические и ремонтные работы самостоятельно. Иногда достаточно лишь произвести замену нерабочей детали. В некоторых случаях нужно возобновить герметизацию в баке, заклеив трещину, а иногда и вовсе – определить поступление электричества к механизму. Каждый конкретный случай сводится к единому вопросу – почему не качает воду насосная станция и как можно решить образовавшуюся проблему? При безуспешных попытках выявить оптимальное решение есть смысл обратиться за помощью к специалистам.

Как производится ремонт

Ремонт насосной станции – самые распространенные проблемы

Разберем детально все распространенные проблемы в работе, возможные причины их появления и варианты быстрого их устранения собственными руками, без помощи специалистов.

Нет воды в системе, хотя насос работает

Вода перестала поступать, а крыльчатка насоса работает в нормальном режиме. Если с вашей станцией случилась такая беда, то ознакомьтесь со следующими рекомендациями.

1. Проведите тщательный осмотр всех соединительных трубопроводов на наличие разрывов и трещин (даже самых незначительных). Нарушения работы клапана – вот главный претендент среди всех причин неисправности. Проверьте его состояние на наличие внешних повреждений. Для тех, кто не знает, где расположен обратный клапан: между верхней частью скважины и патрубком. Сторонние предметы, попавшие в этот клапан, могут легко его сломать. Может быть и такое, что пружина, контролирующая работу клапана, сломалась или вышла из строя. Для решения сложившейся проблемы потребуется замена. В случае обнаружения большого количества грязи в клапане, снимите его и проведите зачистку. При поломке производится полная замена клапана.
2. Насосное оборудование не использовалось долгое время – из-за этого вода может пропасть в трубопроводе (как раз в месте между насосом и скважиной). Чтобы заполнить пустоту в трубопроводе нужно воспользоваться специальным отверстием для заливки.
3. Сезонное снижение уровня воды в скважине. Для решения данной проблемы достаточно будет опустить нижнюю часть насоса немного ниже в скважину. Будьте при этом осторожным, так как слишком глубокое погружение насоса может привести к загрязнению. Для предотвращения загрязнения существуют специальные фильтра, которыми нужно оборудовать насос. Также их можно сделать самостоятельно.
4. Перебои в работе электросети также могут привести к плохой подаче воды. Если насос вращается, а поступления воды нет, проверьте напряжение электрической сети. Для этого вам пригодится тестер электропитания. Дело в том, что ротор в системе будет работать, но из-за слабого напряжения частота вращения упадет и этого уже недостаточно для перемещения жидкости из скважины к дому.
5. Обратите внимание на состояние рабочих колес насоса. На протяжении многих лет работы они могут сильно износиться. Для решения этой проблемы вам понадобиться достать крыльчатку насоса, разобрав при этом насосное устройство. Почти во всех моделях крыльчатка спрятана под крышкой корпуса, крепящейся двумя болтами. Длительный срок эксплуатации даст о себе знать, и выкрутить эти болты станет для вас довольно трудной задачей. Благо создателям WD-40. Сняв наконец-то крышку корпуса и добравшись до крыльчатки, тщательно осмотрите ее. При наличии повреждений ее необходимо заменить, но здесь есть одно большое «но». Дело в том, что многие производители не выпускают мелких деталей отдельно, поэтому вам, скорее всего, придется произвести замену . Увы, но такова сейчас политика производителей.

Важно: Проблема с низким напряжением особенно актуальна для жителей сельской местности. Поэтому перед началом ремонтных работ обязательно нужно осмотреть в первую очередь именно его.

Работа насосной станции происходит с рывками

Возможно несколько причин, одна из которых – сбои в работе узла автоматики. Главным его узлом считается манометр (это специальный прибор, которым измеряют давление). Стрелка манометра будет совершать резкие движения от стенки к стенке манометра во время такой неадекватной работы рывками.

Повреждение мембраны вполне может стать основной причиной неисправности узлов станции. О работе мембраны в гидроаккумуляторе упоминалось ранее.

Добраться до мембраны можно лишь через ниппель, установленный в задней стороне корпуса насоса. Слегка нажмите на ниппель, и вы почувствуете идущий из него поток воздуха. Ну а если вместо воздуха вы видите струйку воды, то необходима замена мембраны гидроаккумулятора. Для этого вам нужно будет разобрать корпус аккумулятора.

Видео – Замена груши в гидросфере

Еще одна распространенная причина плохой работы системы – низкое давление в груше. Речь идет о падении давления в области, что находится за мембраной. Заводской стандарт предполагает давление в 1,8 ат, но при эксплуатации герметичность трубопроводов и корпуса может нарушиться, из-за чего уровень давления падает. Повысить уровень давления можно через ниппель, установленный в тыльной стороне корпуса. При наличии микротрещин этот способ не поможет, здесь необходим уже другой подход – «холодная сварка», благодаря которой можно заделать образовавшиеся трещины. Если сварка не помогает или трещины слишком большие, тогда нужно менять корпус гидроаккумулятора.

Как выглядит груша в гидроаккумуляторе

Еще одна, хоть и довольно редкая, причина – автоматический блок регулировки сломался. В таком случае поможет лишь полная замена устройства.

Подача воды происходит с перебоями

Причиной прерывистой передачи воды, скорее всего, будет воздух, попадающий в трубопровод. Попадание воздуха чаще всего случается на отрезке между входным и всасывающим патрубком устройства. Устранение неполадки можно осуществить лишь одним методом – нужно обеспечить полную герметичность всех трубопроводов, включая соединения. При возможности опустите всасывающий патрубок немного ниже по отношению с уровнем грунта.

Агрегат работает постоянно, не останавливаясь

К самым вероятным причинам такой неприятности можно отнести неотрегулированное реле, предназначенное для фиксации уровня давления. Процедуру регулировки реле давления можно осуществить, меняя положение двух пружин – маленькой и большой.

Маленькая пружина

Устанавливается на реле и предназначается для выравнивания давления между минимумом и максимумом.

Большая пружина

Данная пружина устанавливается на реле с целью создания пределов включения или отключения системы.

Устройство реле давления

Во время эксплуатации работа пружин может нарушиться из-за их преждевременного растягивания. Вследствие этого сбиваются изначально установленные показатели. Помимо этого, при длительной работе возникает риск износа движущихся деталей насоса, из-за чего показатели давления падают.

К возможным причинам сбоя в работе регулировочного реле можно отнести уменьшение размера отверстия в реле, оно еще называется «выходным». Сужение происходит из-за отложений, находящихся в скважинной воде. Почистите реле, и проблема пройдет сама собой.

Насос не включается

Насосная станция питается от электрической энергии, отсутствие или падение которого, безусловно, станет причиной прекращения работы устройства. Используя электрический тестер, проверьте уровень напряжения.

При отсутствии перебоев в работе электричества нужно искать причину неисправности в другом месте. В данном случае это – нарушение обмотки в электрическом двигателе. Наличие пробоев в обмотке сопровождается остановкой двигателя и появлением горелого запаха (начались плавиться изоляционные материалы). Решить такую неисправность поможет лишь полная замена электродвигателя.

Насос издает шум, но вал не вращается

С насосами, которые длительное время лежали без работы, может случиться такая проблема. Обусловлено это тем, что из-за простоя движущиеся детали со временем заклинились (например, прикипели или заржавели). Попытайтесь запустить заблокированную крыльчатку собственноручно. Если все получилось и вам удалось ее провернуть – замечательно, а если нет – проведите разборку насоса и решите проблему заклинивания.

Сгорание конденсатора может повлечь за собой аналогичные «симптомы». Устанавливается он в клеммной коробке агрегата. Для выявления и устранения данной неисправности понадобится тестер электрики.

Чаще всего конденсатор сгорает в тех двигателях, которые подключаются по трехфазной схеме.

Немного о регулировке реле

Не забывайте о всей серьезности регулировки реле – это деликатная процедура, относиться к которой нужно к крайней осторожностью. Одна незначительная ошибка в регулировке может привести к повреждению всей системы, а это – потерянное время и деньги на ремонт. К тому же гарантия не предусматривает поломки агрегата в таких случаях.

Как производится регулировка реле давления

Изначально необходимо достичь оптимального давления в гидроаккумуляторе. Сделать это можно, отключив насосную станцию от питания и слив всю скопившуюся жидкость в баке. Теперь, используя специальный компрессор с датчиком, создайте в нем оптимальный уровень давления. Затем снимите крышку над реле, получив при этом полный доступ к маленькой и большой регулировочной пружине.

Установка минимального давления достигается путем поворота большой пружины: для увеличения показателя – по часовой стрелке, для его уменьшения – против.

Как вы смогли убедиться, с большей частью неисправностей вы сможете справиться собственными руками, не прибегая к помощи специалистов. Это поможет вам сэкономить деньги и, самое главное, даст вам новый опыт в работе с насосными станциями.

Видео — Ремонт насосной станции своими руками

При большом отдалении земельного участка от центральной системы водоснабжения приходится проводить установку насосной станции, за счет которой обеспечивается требуемое давление в системе. Современные конструкции характеризуются высоким качеством сборки и надежностью, однако время от времени они тоже выходят из строя.

Состав насосной станции и назначение частей

Для проведения качественного ремонта следует уделить внимание тому, из каких частей состоит современная насосная станция. Классический вариант исполнения представлен сочетанием:

1. Насос различного типа, который обеспечивает подъем воды на поверхность. Для его соединения с другими частями, распложенными в доме, используются пластиковые или металлические трубы.
2. На основной подводящей трубе, как правило, устанавливается обратный клапан. Он предназначен для исключения вероятности обратного тока воды в случае отключения насоса.
3. Современные станции также имеют накопительный бак. Он требуется для аккумулирования жидкости, которая используется в случае возрастания нагрузки. За счет установки накопительного бака можно существенно сократить количество проводимого ремонта насоса, так как он будет включаться гораздо реже.
4. Контрольно-регулирующий блок насосной станции выступает в качестве мозгового центра всей системы. Как правило, он представлен манометром или реле давлением. За счет сочетания подобных контрольно-измерительных приборов обеспечивается автономное включение и выключение насосной станции, за счет чего существенно повышается комфорт ее использования. Кроме этого, недлительный период работы существенно продлевает срок службы насоса.

Все приведенные выше элементы работают вместе, за счет чего и обеспечивается бесперебойная подача воды. Как правило, при существенно усложнении механизма он становится менее надежной.

Принцип работы насосной станции

Зная все элементы, которые создают рассматриваемую систему, можно подробно рассмотреть принцип ее работы. Он довольно прост:

1. Станция запускается на момент открытия крана. При этом в системе начинает падать давление.
2. Вода, которая была набрана в гидрокомпенсатор, возвращается в систему для поддержания давления. Если кран открыт на протяжении длительного периода, давление падает до отметки, при которой срабатывает реле и насос включается.
3. При закрытии крана давление резко повышается. За счет этого происходит заполнение бака насосной станции и реле размыкает контакты.

За счет подобного принципа работы снижается вероятность прерывистой работы системы при одновременном открытии нескольких кранов.

Проблемы и неисправности насосных станций и их исправление

Ремонт насосных станций проводится часто в случае несоблюдения рекомендаций по их эксплуатации или несвоевременном обслуживании. При этом стоит учитывать:

1. При неисправной работе давление падает до критических значений. Это не позволяет полноценно использовать станцию.
2. Некоторые элементы могут выйти из строя. Примером можно назвать длительную работу двигателя, при которой он перегревается и сгорает.
3. Есть вероятность возникновения протечки, ремонт предусматривает замену поврежденного элемента или изоляции.

Проводить ремонт гидрофора и многих других элементов нужно своевременно. При отсутствии требуемых навыков лучше всего доверить ремонт гидрофора и двигателя профессионалам.

Не отключается насосная станция и не набирает давление

Довольно серьезной проблемой можно назвать случай, когда насосная станция работает без перерыва. При этом давление в системе остается низким и реле не срабатывает. Для того чтобы определить проблему придется рассмотреть несколько распространенных причин:

1. Недостаточный уровень воды в скважине. Некоторые модели насосов имеют защиту от холостого хода, другие нет. В некоторых случаях проводится дополнительная установка датчика уровня воды в скважине. При длительной работе без подачи воды конструкция быстро перегревается.
2. При неправильном размещении насоса насосная станция не качает воду или происходит подсасывание воздуха. Решить подобную проблему достаточно просто, нужно ниже расположить сам насос или его всасывающую часть.
3. Большое сопротивление может возникнуть по причине большой протяженности магистрали или малого диаметра используемых труб при ее создании. Для решения проблемы придется увеличивать пропускную способность системы.
4. Забивается фильтр или обратный клапан. После длительной эксплуатации фильтрующие элементы могут покрыться большим количеством различной грязи.
5. Неисправное реле давления также приводит к тому, что насос работает постоянно. Для диагностики подобной проблемы достаточно проверить состояние реле или провести корректировку его работы.

На дачных участках часто встречается ситуация временного или длительного падения напряжения, при котором насос не может работать на полную мощность. Решение проблемы становится покупка и установка стабилизатора напряжения.

Ремонт насосной станции своими руками возможен, однако, отсутствие воды может быть обусловлено износом двигателя, восстановить который сможет только специалист.

Ремонт насосной станции: часто включается

Ремонт насосной станции своими руками из-за частого включения проводится в нижеприведенных случаях:

1. Недостаточный объем расширительного бака.
2. Неправильно настроено контрольное реле.
3. Обратный клапан засорен и не срабатывает.
4. Была повреждена мембрана гидроаккумулятора.
5. У гидроаккумулятора вышел из строя залотник.

Еще одна распространенная причина заключается в появлении течи. Как правило, она дает о себе знать практически сразу.

Воздух в воде

Появление воздуха в воде не всегда указывает на неисправности насосной станции. Подобное явление становится причиной прерывистой подачи воды, из-за чего происходит дрожание труб и других элементов системы. Чаще всего причинами возникновения подобной проблемы становится:

1. Слишком быстрое и сильное падение уровня воды в скважине.
2. Трубопровод потерял свою герметичность и воздух попадает в систему.

В первом случае можно опустить заборный элемент ниже, если это позволяет глубина скважины. С поиском течи могут возникнуть трудности при большой протяженности труб

Насосная станция не включается

Некоторые неисправности насосной станции становятся причиной, по которой ее не включить. В этом случае проверяется следующее:

1. Падение напряжение проверяется мультиметром.
2. Если напряжение находится в пределах нормы, то скорее всего проблемы связаны с мотором.
3. Механические повреждения розетку или шнура, вилки не

Провести качественный ремонт насосной станции могут исключительно профессионалы. Основная часть конструкции представлена двигателем, который весьма восприимчив к перепадам напряжения и высокой нагрузке.

Мотор гудит, но не качает воду крыльчатка не вращается
Крыльчатка насосной станции создает воздушный поток, за счет которого происходит охлаждение системы. Если она не вращается, значит устройство не проводит нагнетание жидкости. Чаще всего это происходит из-за низкого напряжения и перегрева конденсатора в клеммной колодке.

Агрегат работает рывками

Насосная станция работает рывками в большинстве случаев по причине изменения давления внутри гидробака.

Распространенная проблема – прорыв мембраны, ремонт которой заключается в полной замене.

Заменить испорченный элемент можно самостоятельно, для чего гидробак демонтируется. В специализированных магазинах можно найти все необходимое.

Вода поступает неравномерно

Подобны признак указывает на то, что в трубопровод попадает воздух. При этом скачок давления и прерывистость потока может проявляться в различной степени.

При неравномерном поступлении воды достаточно проверить расположение водного зеркала в колодце. При слишком сильном его падении проводится корректировка расположения всасывающего элемента.

Некоторые виды ремонтных работ

Многие работы можно провести самостоятельно6

В случае выхода из строя двигателя для ремонта придется обратиться к специалисту.

Пример замены запчастей насоса Джамбо

Как ранее было отмечено, все конструкции насосных станций схожи. Часто ремонту и замене подвергаются:

1. Реле и клеммы.
2. Провод питания с вилкой.
3. Обратный клапан.
4. Фильтрующий элемент.

Замена проводится при первом проявлении неисправности. Фильтры меняются периодически, так как со временем их эффективность снижается.

Замена груши гидроаккумулятора

Часто проводится ремонт путем замены мембраны. Для этого проводится демонтаж гидроаккумулятора и самого уплотнительного элемента:

1. Фланец снимается.
2. Мембрана вынимается.
3. Бак промывается.

После этого новая мембрана устанавливается на свое место. Заключительный этап ремонта – сборка и установка расширительного бака на свое место.

Почему насосная станция не качает воду? Такой вопрос задают себе многие владельцы оборудования, которое зачастую является неотъемлемой частью системы обеспечения водой загородного дома со скважины или колодца.
Одной из причин неисправностей агрегата служит то, что насосная станция качает воду с воздухом. Как избавиться от этого явления предлагается узнать из статьи.

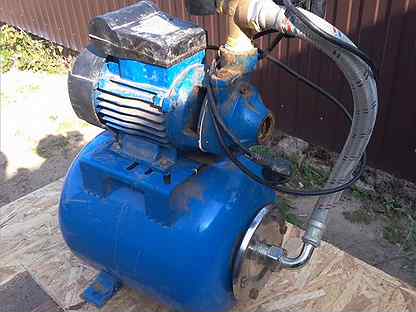

Устройство насосной станции

Конструкция классической станции имеет в своем составе:

• Гидроаккумулятор. Это обычный металлический бачок, внутри которого размещена мембрана. Между ними расположена воздушная прослойка. Мембрана или резиновая оболочка в пустом баке находится в смятом виде. При поступлении в нее под давлением воды, она начинает расправляется.

В мембрану жидкость идет до тех пор, пока не станет равным давление воды и давление воздуха находящегося между мембраной и корпусом.
Для предотвращения гидравлического удара бак с большим объемом не нужен. Но выпускаются с их объемом 50, 80, 100, а иногда и 500 литров.

Совет: При заполнении больших емкостей, насос работает намного дольше. Положительным этапом такой конструкции является то, что закачав воду в систему и бак, насос дольше может не включаться.

На кратковременные заборы воды насос не реагирует, что предохраняет изнашивание двигателя от часто возникающих его включений-выключений:

• Электродвигатель, соединяется с насосом через муфту, а по электрической схеме – с реле давления.
• Штуцер для стравливания воздуха.

• Коллектор.
• Манометр стрелочный, для зрительного контроля за уровнем давления в сети водопровода.
• Реле давления, служащего для автоматического включения/выключения агрегата, что зависит от значения давления в гидроаккумуляторе.

Принцип действия оборудования

При монтаже бытовая насосная станция подсоединяется к системе водоснабжения, а всасывающая магистраль, на конце которой смонтировано водозаборное устройство, опускается в колодец или скважину.

Совет: Внутри дома устанавливается мембранный гидроаккумулятор, который также подключается к водопроводу. Насос и вся сеть трубопроводов заполняются водой после запуска станции, давление в ней доводится до заданной величины, а после отключается.

Управляющим элементом, которым может быть реле давления или ее автоматика, контролируется работа двигателя насоса.
У этих устройств разные принципы действия:

• Насос запускает реле давления, когда его величина в системе падает до определенной отметки, а при достижении максимального значения останавливает его работу.
• Автоматика давления реагирует в трубопроводе на движение воды.

Наличие упругой воздушной подушки, которая охватывает резиновую камеру с жидкостью, мембранный бак способен выполнять две функции:

• Поддерживает некоторое время необходимый напор в системе без участия насоса, что способствует сокращению количества включений мотора, когда он работает в наиболее тяжелом режиме.
• Амортизировать гидроудары, которые возникают в момент запуска агрегата, что препятствует таким образом разрушению деталей трубопровода и запорной арматуры.

Как правильно монтировать насосную станцию

Совет: Для монтажа всасывающей магистрали предпочтение нужно отдавать пластиковым трубам, имеющим определенную жесткость, трубопроводам металлическим или шлангам, выполненным армированными на разрежение, что предотвратит их выход из строя от действия, при всасывании, вакуумного сжатия.

Инструкция по монтажу насосной станции предлагает:

• Пластиковые трубы или шланги(см.) не должны иметь сгибов и перекручивания.
• Все соединения труб должны иметь хорошую герметизацию. Это связано с отрицательным действием, которое оказывает подсос воздуха на работу оборудования.
• Удобство обслуживания насосной станции обеспечат быстроразъемные соединения.
• Чтобы предохранить от попадания небольших механических частиц мусора, на конце всасывающей трубы устанавливается обратный клапан с сеткой и магистральный фильтр.
• Всасывающая труба опускается своим концом в воду от минимального уровня жидкости минимум на 30 сантиметров. Расстояние между днищем емкости и концом всасывающей трубы должно быть больше 20 сантиметров.
• Обратный клапан и кран должны устанавливаться на выходной трубе из агрегата, что поможет препятствовать гидравлическим ударам при включении/выключении устройства.
• Насосная станция должна надежно фиксироваться в нужном положении.
• Не допускать большого количества изгибов труб и использование кранов в системе.
• Улучшить работу оборудования, для всасывания из скважины глубиной свыше четырех метров или наличия горизонтального участка длиной более четырех метров, могут трубы с большим диаметром.
• Необходимо, чтобы изо всех точек системы была слита вся вода, из-за возможного замерзания ее зимой. Для этого необходимо установить сливные краны, а обратные клапана, имеющиеся в системе, не должны мешать сливу воды.

В системе насос должен быть надежно зафиксирован.
Для этого:

• Его устанавливают на ровной площадке, в достаточной блиости к источнику воды.
• В приямке или помещении, где находится оборудование, необходимо обеспечить вентиляцию, что уменьшит температуру и влажность воздуха.
• Не менее 20 сантиметров должно быть расстояние от любой стены до насосной станции, что обеспечит к ней доступ вовремя обслуживания.
• Диаметр труб необходимо брать соответствующих размеров.
• Осуществляется разметка отверстий для фиксации оборудования на поверхности, где она будет располагаться.
• Контролируется отсутствие механических напряжений и изгибов труб, заворачиваются винты крепления.

Как регулировать давление в системе

Если не качает насосная станция воду, то возможно неправильно отрегулировано в ней давление.

Совет: Настройки реле давления не стоит менять без острой необходимости.

Реле давления показано на фото, по которому можно сориентироваться как закачать воздух в насосную станцию.

Порядок работ заключается в следующем:

• Отключается оборудование.
• Сливается вся жидкость из гидроаккумулятора.
• Давление воздуха в баке регулируется через ниппель с помощью автомобильного насоса с манометром или компрессором. При этом величина давления должна быть минимум 90% от необходимого для включения оборудования.
• Перед тем как накачать воздух в насосную станцию снимается крышка на реле давления. Для этого откручивается пластиковый винт и меняется сила затяжки соответствующих пружин узла.
  Вращением гайки Р осуществляется регулировка давления, чтобы включить насос – его нижнего значения. Вращением гайки по часовой стрелке – давление увеличивается, против – уменьшается.
  Вращением гайки ΔР происходит регулирование диапазона рабочего давления между его верхним и нижним значениями. Расширить этот диапазон можно повернув элемент по часовой стрелке, сузить – против.
• После проделанной регулировке станция подключается к электросети, предварительно залив в нее воду. По манометру контролируется показания давления.

Совет: Необходимо следить, чтобы значение верхнего рабочего давления не превышало 95% от наибольшего возможного его на выходе из насосной станции, что указано в технических характеристиках устройства. Иначе электронасос отключаться не будет, что приведет к быстрому его износу, а цена агрегата достаточно большая.

• Необходимо проводить периодическое обслуживание гидроаккумулятора станции. В жидкости постоянно содержится немного растворенного воздуха, который постепенно уменьшает объем резиновой мембраны в баке.
  На большой их емкости встроены специальные клапана, через которые спускается воздух. Перед тем как прокачать насосную станцию с небольшим гидроаккумулятором необходимо:

1. обесточить насос и удалить всю воду из бака, воспользовавшись специальным краником или ближайшим к устройству;
2. такую процедуру нужно проводить до трех раз подряд.

Удалять воду из мембраны своими руками нужно не реже одного раза в два месяца. Как закачать воду в насосную станцию хорошо показывает видео в этой статье.
Своевременное проведение профилактических мероприятий, контроль реле давления в системе способствует длительной работе насосной станции.

Если насос не работает, первым делом проверьте — есть ли напряжение в электросети. Если напряжение есть, то следующим Вашим действием должна быть проверка надежности электрических соединений. Если же насосная станция подключается в первый раз – то необходимо проверить правильность соединений. Если эти действия результатов не дали, то одной из возможных причин может быть заблокированное рабочее колесо. Перед осмотром насосной станции обязательно отключите электрическое питание. После этого попробуйте провернуть вал двигателя. Если заблокировано рабочее колесо, то Вы можете сами аккуратно устранить эту неполадку насосной станции. Иногда насос может не работать в случае выхода из строя пускового конденсатора. Такая неисправность устраняется путем замены пускового конденсатора.

Рассмотрим неисправность, когда работающий насос не качает воду. Это может быть в таких случаяx:

1. Насос не качает воду, потому, что во всасывающей магистрали и корпусе находится воздух. Чтобы устранить поломку, возникшую по этой причине, необходимо сначала проверить герметичность всасывающего насоса, затем, после отключения насоса, из заливного отверстия выкрутить пробку, чтобы вышел имеющийся там воздух. Потом надо долить воду и запустить насос.

2. Эта же неисправность может возникать и по причине, если уровень воды в источнике водозабора слишком низкий, а иногда просто не правильно установлен всасывающий трубопровод. Для устранения неполадок, возникших по вышеперечисленным причинам, необходимо проверить уровень воды в источнике водозабора, а также проверить — соответствует ли выполненный Вами монтаж всасывающего трубопровода схеме монтажа, данной производителем в технической документации на изделие.

3. Очень часто возникает вышеуказанная неполадка в случаях, когда на всасывающей трубе обратный клапан либо забит грязью, либо не исправен. К такому же результату приводит и засорение эжектора или сопла эжектора. Эти неполадки устраняются путем очищения клапана и эжектора от предметов засорения.

Часто встречающейся неполадкой является снижение напора подачи воды. Это может происходить в тех же случаях, что перечислены при поломке насосной станции, когда насос не качает воду (описаны выше). Способы устранения – те же. Но также эта поломка может возникнуть и по другим причинам. Эта неполадка может быть следствием неправильно выставленного давления. Давление можно отрегулировать, подняв уровень. Такая же проблема возникает, когда в электросети падает напряжение. Эта проблема решается путем подключения стабилизатора напряжения.

Насос может слишком часто включаться и выключаться. Если это возникает по причине повреждения мембраны, то мембрану необходимо заменить. Эта же неполадка может возникать, если в гидроаккомуляторе низкое давление воздуха. Поднять давление можно, если в гидроаккомулятор закачать воздух. Необходимый уровень давления должен быть 1.5 атм.

Почему насос не выключается?

Если насос не выключается, необходимо проверить — правильно ли настроено реле давления. Если выставлено слишком высокое давление — уровень надо отрегулировать. Насос также может не выключаться по причине понижения уровня воды, что приводит к попаданию воздуха во всасывающую магистраль. В этом случае необходимо удалить воздух (описано выше). Еще насос может не отключатся по причине того что забился пятирник это происходит из-за жесткости воды. Поэтому надо снять реле давления и прочистить проход. (см. на фото). Есть еще один случай когда насос может не отключаться: это может быть из-за того что есть где то разрыв в магистрали между клапаном и насосной станцией, в следствии чего происходит утечка и насос не может накачать необходимое давление. Для устранения иследуйте трубопровод, достанте клапан из колодца и проверте плотность соединения. Так же причина неисправности может быть вполне банальной — это неиспраность самого клапана.

Иногда, во время работы, двигатель останавливается. Это происходит по причине перегрева двигателя. В таком случае необходимо отключить насос от электроснабжения, устранить причину перегрева.

Подводя итог, необходимо сказать, что правильный монтаж насосного оборудования, строгое соблюдение правил эксплуатации и бережное отношение – это залог длительного срока эксплуатации Вашей насосной станции.

Частые вопросы про ремонт насосных станций:

Я поставил новый обратный клапан но у меня все равно утечка воды из трубопровода. Почему?

1. Обратный клапан должен быть с латунным штоком.

2. Утечка воды может быть в трубопроводе. Насосная станция должна быть установлена горизонтально входу воды в колодец или в приямке возле колодца или в подвале дома, но обязательное условие горизонтального входа трубы в колодец, любой уклон нежелателен.

3. Воду надо добавлять в насосную станцию с верху, до тех пор пока станция не заработает

всё таки я поставлю новый клапан из за того что я в течения ночи заливал 3 раза в систему и вода всё время уходила без подключения источника.

добрый день, подскажите пожалуйста- мне пришлось отсоединять станцию(педроло) от трубы скважины для ремонта. обратный клапан,как оказалось стоит непосредственно на станции,а на трубе наверное его нет.так как вода ушла с трубы.трубу вытянуть не получается, и станция не может закачать воду.что посоветуете?

Самый проверенный способ, поставить обратный клапан в колодце, и налить воду прямо в пятерник. Но так как вы говорите, что нет возможности поднять трубу из колодца, тогда можно пробовать, поставить кран с американкой перед клапаном. После установки необходимо отсоединить кран от клапана, открыть кран и наливать туда воду. Лучше всего поставить какую то емкость с водой и через шланг подавать воду в трубу, надо учитывать, что вода сразу будет уходить в колодец, поэтому когда вы будете уверены, что труба заполнена водой, необходимо сразу перекрыть кран, чтобы создать в трубе вакум, что делает невозможным для ухода воды в колодец. После, необходимо присоединить кран к клапану и налить воду непосредственно в станцию. После включаем станцию и открываем кран, станция должна запуститься.

спасибо за совет,но не все понятно.что такое американка?

Это соединение которое дает возможность быстро отсоединить стык http://cdn.gollos.com/files/920/amerikanka.jpg

Спасибо! буду пробовать.

День добрый!везде где была возможность подссасывания воздуха-устранили.ок прочистили.нет нужной подачи и сильная вибрация на линии нагнетания.долж.быть 12.4м3/ч,а тут 9м3/ч.насос трехплунжерный 1-3Т.что посоветуете? А другие насосы нормально работают

Непонятно что за насос? Какой фирмы?

Покупаю станцию педролло с рук. Подскажите как в полевых условиях проверить всё ли исправно работает. Заранее Спасибо за содержательный ответ

Можно поставить ведро и налить воды, после подключить станцию и запустить шланг или трубу в ведро для всасыванья а поднятую воду направить обратно в ведро. Получиться замкнутый круг и станция может довольно долго работать для проверки.

Подскажите пожалуйста, что делать. У меня при работе насосной станции на указателе давления «О», но насос качает воду при этом не выключается, небольшой удар по реле и выключается.

Не понятно или накачивает давление в систему? Скорее всего у вас есть разрыв в трубопроводе или забился концевик в колодце.

Так вот и непонятно при всем при этом вода с хорошим напором течет из крана.

«» у меня при работе насосной станции на указателе давления «О», но насос качает воду при этом не выключается, небольшой удар по реле и выключается.»»

Скорее всего у вас забилось реле или пятерник смотри статью выше. А может просто манометр не работает. Обязательно надо проверить давление в ресивере, должно быть 1.5 атм. Можно попробовать уменьшить давление в реле на отключение станции, для этого необходимо немного ослабить малую пружину. Если это не поможет, необходимо заменить реле давления.

спасибо за совет, попробую.

(Вторник, 31 Март 2015 18:22). воду закачать получилось но вылез геморойчик- при пустом баке станция закачивает воду, но при падении давления и запуске станции она не качает воду и не выключается до тех пор пока из бака не выйдет вся вода.то есть-открыл кран-вода пошла, включилась станция, кран закрыл станция молотит, открываеш снова кран ждеш пока вода закончится, потом прочмыхивается воздух и снова идет вода, закрываеш кран, закачивается бак и выключается станция) такие вот фокусы. до воды в трубе около 8ми метров.промерял. труба одна 32. мне порядком это уже надоело,так как это дача-поехали без меня-приезжаю станция молотит(оказалось уже второй день) все улыбаются и не знают че делать. вызывал спецов-так они вообще занятные-приехали,покурили,предложили долбануть еще одну скважину… ну мы их послали долбить в другом месте. буду очень признателен ЗА ДЕЛЬНЫЙ СОВЕТ!)

Добрый день,ПОЖАЛУЙСТА ПОДСКАЖИТЕ я уже 5 дней не могу выявить причину неполадки насоса,проблема такова: не задолго до поломки насос качал слабое давление а потом вообще отказался работать,я его чистил, менял керамический сальник,проверил все трубы и соединения все в порядке,он то включается и дает слабое давление то вообще двигатель работает крутится но вода не бежит,что делать? насосу 3 года omnigena c крыльчатками. Да кстати сегодня обнаружил что не держит обратный клапан,может ли он быть виной всего этого? Чуть не забыл,снимал насос от труб и окунал его в бассейн воду качает хорошо,давление набирает,автоматика срабатывает. Но когда подсоединяю его на место он не работает КАК ТАК???

Роман, клапан необходимо заменить, желательно чтобы шток в клапане был латунным. Скорее всего у вас разрыв в трубопроводе.

Сегодня купил и установил новый клапан,вода в системе стоит не спускает,провел только что еще один опыт,снял насос и подсоединил к нему не ту трубу а шланг длинной в 15 метров ну чтоб не грешить на трубы лишний раз и он пытался качать но давление очень маленькое а после минуты работы и вовсе отключился(так что теперь точно думаю что это износ улитки или крыльчатки,но не пойму как за такой короткий промежуток времени это случилось и на визуальный контакт вроде все в порядке.Я в полном замешательстве.

Трудно, вам что то посоветовать дистанционно не видя насоса. Судя по вашему описанию забилась крыльчатка. Вообще на насос надо одевать женский чулок. Если насос еще гудит, но не прокручивается, то скорее всего крыльчатка забита мусором, надо раскрутить и почистить. Если насос уже не гудит, тогда селя ви, вам поможет только новый насос, потому что ремонт старого будет стоит как новый.

Добрый день. Насосная станция какое то время(минут пять) подает воду из реки, потом «чихает» и прекращает работать. Что может быть подскажите пожалуйста.

Но дело в том что насос работает и крыльчатка крутится,и даже воду качает без труб и шлангов но маленьким давлением а как только ставлю его на трубы или одеваю шланг он или выдает маленькую струйку или вообще не качает воду но при этом крыльчатка крутится и сам насос работает хорошо.

Дмитрий, скорее всего у вас завоздушило систему, необходимо залить воду в станцию. Вход трубы в станцию должен быть горизонтальным.

Насосная гудит,но не включатся.Если покрутить крыльчатку,то начинает работать.Контакты зачищал,заменил конденсатор на новый,целую зиму станция(как пишут)без дела не стояла.По безперебойнику 224в.За полгода до этого бывало при включении выбивало пробки.Помогите найти причину.Спасибо.

Снимали насосную станцию, чтобы подкрасить, поставили, теперь качает воду с воздухом,чихает,особенно утром после ночного перерыва. Подскажите как устранить?

Скорее всего у вас завоздушена система! Необходимо долить воды в саму станцию, и таким образом вытеснить воздух. Так же необходимо проверить обратный клапан на исправность и будет вам счастье и добро. Успехов.

Огромное спасибо!!!Скажу мужу что бы проверил.

Если станция не накачивает необходимого давления могут быть только 3 причины:

1. В трубопроводе есть утечка или утечка в груше или не держит обратный клапан.

2. Забилась сеточка на всасывание воды в колодце.

3. неисправность нас. станции ахренеть помог

у меня когда запускается двигатель, он сначала сек 10-30 просто гудит и не может раскрутится. а потом только начинает качать. и во время работы у него изменился звук, больше и громче гудеть начал. подскажите пожалуйста в чем возможно проблема

Насосная станция перестала отключаться (верхнее давление было 3). Когда начали ковыряться в ней, то оказалось, что порвана резиновая груша. Заменили. Прочистили реле давления. Ничего не помогло. Понизили давление до 2,2. Теперь она быстро накачивает до 2 и долго, как-бы с трудом, до 2,2. Это же не нормально и давление такое совсем не устраивает. Что можете посоветовать?

Насос Ставр не отключается, новый

Mila, скорее всего у вас забилась сетка во всасывающей магистрали, которая находится в колодце. Проверьте так же обратный клапан. Проверьте давление в баке, между грушей и самим баком, должно быть 1,5 Атм

Подсоединил насосную станцию(новая). Залил воду,Включил. Воды нет.

Спустил воздух,добавил воды.запустил снова-воды нет. Воздух закачан,проверил давление — 2атм. Скажите, может быть причина в том что последние 30см всасывающей трубы подсоединены к станции с небольшим контруклоном,гдето около 5-7 мм.

Дело там не в уклоне! У вас не держит обратный клапан, поменяйте на клапан с латунным штоком (сердечником)

Подскажите, обязательно ставить обратный клапан по выходу НС?

Обратный клапан ставить надо обязательно, если его не установить, после отключения станции, вода будет стекать обратно в колодец таким образом будет постоянно завоздушиватся система и сама станция.

Иван)) я так понял, один клапан надо ставить по в ходу НС и по выходу который идёт на дом… просто большинства фоток в Инете этого не показывают, и продавец который мне продавал станцию сказал что по выходу не обязательно ставить обратный клапан).

Подскажите, у меня такая проблема. После открытия крана идет нормальный напор, потом давление начинает падать. При включении насоса давление нормализуется, после отключения насоса, какое то время напор нормальный и опять начинает падать., до включения насоса.проверил давление в бочке, норма1,5 атм

А как вы хотели чтобы давление было без прыжков? Тогда ставьте больше ресивер на литров 300 и будет вам счастье.

Есть еще одна проблема, после дождей в воде появляется мелкий песок. Проверил обратный клапан в скважине,сеточка целая, еще стоит сеточка(фильтр) перед насосом. Посоветуйте как избавится от писка?

Да, но три года станция работала и видимых скачков не было а вот теперь стали проявляется.

Возможно у вас очень низко погружен конец трубы, попробуйте поднять выше. На конец трубы можно одеть женский чулок, в некоторых случаях очень помогает от проникновения песка. На счет скачков, попробуйте заменить грушу в ресивере. Так же можно уменьшить разницу между выкл и вкл станции в реле.

Здравствуйте! Приобрел насосная станцию Elitech САВ 1000Н/24. Монтаж произвел по инструкции. Проверил давление в баке = 2атм. Скважина глубиной 25м. До зеркала примерно 7м. Подающая труба Д=32мм опущена в скважину на 13м -сколько было трубы столько и опустил(может это не правильно?). Фильтр и клапан 1″ (латунь) смонтировал на конце трубы (в скважине). Насос находиться у скважины. Удалил воздух. Включил. Насос набрал по манометру 3атм. Насос подает воду. Проблема: После открытия крана вода идет с очень хорошим напором(проскакивает немного воздуха). Но потом давление падает(включается нас. станц.), вода еле еле течет — можно сказать что ее вообще нет(тоже с небольшим количеством воздухом). Насосная станция не набирает нужное давление. Закрываем кран- станция набирает давление. Если открыть кран все повторяется. Проверено несколько раз. Что может быть? Помогите советом!Спасибо!

здрасте подскажите пожалуйста в чем причина у меня скважина 15 метров насос отпущен на 12 метров почему не отключается насос.гидроабак на 50 литров блок автоматики набирает до 8 атс. а насос работает дальше.реле давления у меня нету. в чем причина.спасибо

Дмитрий, я еще не видел насосной станции чтобы она поднимала воду более 14 метров и давала отличное давление. Я удивляюсь, что она у вас вообще качает воду. При таком погружении в 13 метров, что вообще не допустимо производителем, читайте инструкцию, не более 8 метров должно быть погружение. Я бы рекомендовал погрузить не более 4 метров под воду. Дело в том, что насосные станции очень чувствительны к глубине всасывающей магистрали, чем ниже конец тем меньше напор воды вы получаете 0,8 бар (атмосфер, кгс/см2). Из опыта, я бы вам порекомендовал установить глубинный насос а не насосную станцию.

АЛЕКСЕЙ — в вашем случае надо установить реле давления.

Насос не качает воду, потому, что во всасывающей магистрали и корпусе находится воздух. Чтобы устранить поломку, возникшую по этой причине, необходимо сначала проверить герметичность всасывающего насоса, затем, после отключения насоса, из заливного отверстия выкрутить пробку, чтобы вышел имеющийся там воздух. Потом надо долить воду в насосную станцию и запустить насос. Если с первого раза насос не запустится, необходимо долить воды еще раз.

Добрый день! Подскажите пожалуйста. У меня стоит насос акваробот, он качает воду из бочка подвала в дом, работает нормально, но через некоторое время перестает качать, после перезагрузки питания он снова начинает качать… Надоедает, так ходить и автомат переключать

Владислав, скорее всего у вас перепады напряжения из-за этого выбивает станцию. Или может включаться защита от холостого хода. В первом случае можно поставить стабилизатор напряжения. Во втором надо смотреть, возможно вы выкачиваете воду из колодца.

Не пойму причем тут колодец, если я качаю воду из накопительного бочка. Спасибо.

А в бачок каким образом поступает вода?

Почему постоянно ламает перегородку насоса.ТАМ ГДЕ СТОЯТ САЛЬНИКИ. Заборная диаметром 25

Виктор, обратитесь к мастеру по ремонту насосов. Здесь обсуждается основные поломки насосных станций. Устройство глубинного насоса намного сложнее, что требует дополнительных навыков и умений.

Наверно я некоректно задал вопрос. У меня не глубинный насос. Насос такой же как и на насосных станциях модель JS — 60 600Вт. Использую вместо гидроакаммулятора электронный контролер давления (так как стоит газовая колонка и используя гидроакаммулятор нельзя было выставить колонку на нужную температуру гарячей воды, из за диапазона включение — выключение) Скважина глубиной 73 метра, обсадная диаметром 50 , до зеркала воды 7 метров, заборную поставил диметром 25 , 15 метров в обсадной и 7 метров до шахты з насосом. Конечно нужно было заборную поставить 32 , но не смог найти бур под эту трубу. Проблема в том, что постоянно появляется трещина в крышке которая стоит за крыльчаткой, (в которой стоят сальники) , новой хватает буквально на пару месяцев. Может насос голодает из за 25 заборной трубы. Ставил выхревой насос (там нечему ломатся) , напор на полив слабоват. Подскажите причину, буду очень признателен.

Я бы рекомендовал погрузить не более 3-4 метров под воду. Дело в том, что насосные станции очень чувствительны к глубине всасывающей магистрали, чем ниже конец тем меньше напор воды вы получаете 0,8 бар (атмосфер, кгс/см2). Так же насосные станции при глубине подъема более 9 метров, не способны дать нормального давления воды, разве только они не инжекторные. На счет трещины ни чего не могу сказать.

Спасибо за совет. Щас буду пробовать,(после отпишусь). Еще один вопрос; при погружении на 3-4 метра под воду, воды будет хватать на полив? Ведь все таки обьем скважиы не как у колодца.

Виктор, в таком случае вам поможет только глубинный насос

при открывания крана падает давление практически до 0.2.Вода еле бежит.Закрыв кран подыьается до3,при этом сильный шум в насосе

Здравствуйте! Перестала отключаться станция «Джилекс 50/28»,на ночь обесточил,утром заработала, отключаясь..Заменил фильтр,перестала закачиваться вода..Скважина-труба на 32,длина-5,5 метра,до воды-2,5-3 м. Подача воды через металлопластиковую трубу 20 мм..Несколько раз включал-выключал станцию-не помогло,не закачивает..Перестал запускаться двигатель..Может стоит тепловое реле?Или что может быть?

Ещё раз здравствуйте!! Полез в реле..Снял крышку,большую пружину прижал отвёрткой,сработало,включил,несколько секунд двигатель проработал,потом опять сработало реле..Включается только «в наглую»..

насос не накачивает воду что делать. мембрана целая

Николай, трудно давать рекомендации не видя станции, но судя по вышеизложенному, у вас забилось реле давления или оно не работает. Прежде чем менять реле давления, следует выяснить не дает ли утечку обратный клапан или трубопровод. Так же необходимо проверить грушу в ресиверном баке.

Владимир, очень мало информации. Это все равно, что сказать машина не работает, калеса накачены, что делать?

Станция подсасывала с водой воздух. Заменил колено, не помогло. Купил новую станцию, не помогло. Спросил доцента, который бурит скважины, он дока. Говорит, что понизился уровень воды и надо делать новую скважину. Но у меня вода уже на глубине 2-х метров, а скважина на глубине 7,5 м. Откуда же воздух? Кто ответит?

у меня станция Sterwins 53710r недавно купил поставил в колодец все заработало через некоторое время вода из колодца ушла станция работала я услышал и отключил ее после чего как как набралось немного воды включил станцию она покачала воду я вроде бы успокоился но опять включив станцию воды не было залил воду в станцию она начала качать

Помогите, так как достаточно молод, поставили насос установили гидробак аккумулятор с защитой от сухого хода, включили. Давление куда идёт на полив, просто шикарное. Проверили в доме, 5 минут все тоже было шикарно, НО ПОТОМелеле течёт, и практически не течёт, маленькая струйка. Проверил манометр. 4 атмосферв он отключается 1,5 включается. Реле заводское, что может быть!?

Николай, Владимир, если вода уходит из колодца или скважины то это проблема не со станцией. ЕСЛИ в станцию попадает воздух то во многих станциях стоит защита от холостого хода, если ее нет то станция все равно качать воду не будет.

Денис, очень мало информации по поводу вашего случая, какая НС? Какие условия подключения?

Идёт глубинный насос, погружен все как положено, по совету мастера. По прямой пробовали без гидробакаккумулятора, 32й трубы напор на два метра. Подключили автоматики гидробак, поставили тройник с бака, на полив а второй на дом, в доме вода, секунд 10 течет хорошо, потом почти тухнет маленькой струйкой, доходя до капелек. Тот что на полив давление шикарное и не почти не падает.

Какой насос, производитель? мощность? Какая глубина погружения насоса под воду? Расстояние до зеркала воды? Протяжка от колодца до дома? Гидробак где установлен у колодца в приямке или в доме?

подскажите пожалуйста почему в станцию залив воду она качает после некоторого времени в станции нет воды залив опять воду она опять начинает качать ведь такого не может быть как я понимаю она должна работать в автономном режиме

Здравствуйте, подскажите пожалуйста, что может быть? С начала реле давления стало отключать двигатель на всего 2 бар, потом вообще станция перестала работать, сделал вывод что надо менять реле давления (вода очень жесткая), поменял, но теперь станция вообще не отключается набирает до 4 бар и так молотит, чтобы я не делал ни чего не помогает?

Владимир, у вас не держит обратный клапан, или есть утечка в трубопроводе.

Иван, ваша проблема описана в статье. Скорее всего у вас забился пятерник, из-за этого реле не срабатывает.

Всем впасибо, все решил покупкой именно реле давления (Оно без кнопки и диапазон регулировки на нем от 1.5 до 2.8 бар)!!!

подскажите, отключал насос от сети и после включения вода не идёт. долил, он её назад выплюнул и так 20 раз! подскажите порядок действий при запуске насоса?

Перестала включаться насосная станция. Проверил электричество- есть. Включаю вилку в разетку — молчание. Резких запахов горения обмотки нет(перестала работать вчера, может запах вышел). Что делать дальше?

Ржачно написал запах вышел. У тебя если бы станция горела то запах долго бы стоял. Основные неисправности читайте статью выше.

Підкажіть, будь ласка, чому насос качає воду, якщо кран включений не повністю, а якщо включити повністю, то насос вирубується. Дякую!

Станция перестала накачивать давление.Поменял грушу накачал давление 1.5 атм. Все равно не накачивает. У меня стоит электронное реле от сухого хода.Пробовал без него насос не накачивает.Обратный клапан проверял,все в норме.Подскажите пожалуйста,в чем может быть причина?

У нас насос оптима. Включаешь работает 5 мин. и сам отключается, отключаешь с розетки, включаешь, опять работает и так по кругу. Подскажите что это может быть?

Станция установлена в апреле 2015г, до августа работала нормально.В августе перестала качать воду, но работает.Может ли быть причина в конденсаторе? Т.К. обратный клапан стоит, рабочий, крыльчатка крутится, воды в колодце достаточно.

НИКОЛАЙ.У НАС СТАНЦИЯ ВКЛЮЧАЕТСЯ И ВЫКЛЮЧАЕТСЯ,ВКЛЮЧАЕТСЯ И ВЫКЛЮЧАЕТСЯ…В ЧЕМ ПРИЧИНА

НИКОЛАЙ, скорее всего у вас не держит обратный клапан.

Добрый день!

Можете подсказать! У меня машина Expo bar двухрожковая. Сегодня не доглядели уровень воды в бутыле и машина начала вбирать воздух с поверхности бутыля, трубка не дотягивала до воды, далее давление не поднималось. Потом мы дали машине время остыть т.е. «прийти в себя» на нескоко часов. Опять включили, машина работает, но (не знаю как это правильно называется) «bar» на датчике скачет с 0,9 до 1 каждые 10-15 секунд. Можете чтонить посоветовать, может какие-то профмероприятия помогут?

Здравствуйте! После простаивания водной станции появилась проблема — подтекание насоса. При запуске в районе соединения насоса с мотором внизу сначала интенсивно, затем каплями идёт вода. Из крана бежит тонюсенькая струйка. Как правильно отсоединить насос и в чём проблема-в прокладке или в керамографитовом уплотнении станция «Беламос»?

Из опыта хочется сказать, что 65 % неисправностей возникает из-за того, что клиент отказывается читать инструкцию по эксплуатации данного прибора. Бек, если в станцию попал воздух насос качать не будет. Так же бывают случаи когда забивается трубопровод и тогда необходимо прочистка.

Спасибо за ответ!

Наш работник не уследил, когда на точке, сам всегда все проверяю. Вы правы, надо читать, изучать инструкицю.

Насос, к счастью, качает:) Все работает! Но…»bar» на датчике скачет с 0,9 до 1 каждые 10-15 секунд.

Вчера вызывали технаря, сказал, что все в порядке. Почему скачет? Так это из-за того, что у вас техника находится между двумя проходами, на сквозняке то бишь и, соответственно, идет перепад температуры.

Думаем еще кого-нить вызвать, на всякий случай.

Ваше мнение касательно скачка?

Спасибо, Олег!

Здравствуйте.Беда такая.Насосная станция перестала,всасывать воду.Клапан поменяли,ноль.Нальем воду в отверстие -со 2ого вкючения в сеть воду хватает,и работает в обычном режиме.Воду закрываем насос набирается.Выключился.Постоит минут 10 инеовая песня о главном.все по новой.Даже попробовали другую станцию-та же песня.

Наталья, у вас утечка воды. Возможно через клапан а может разрыв в трубопроводе.

Здравствуйте. Купили новую насосную станцию «Калибр 770» с эжектором, глубина скважины оказалась всего 9 метров, столб воды в скважине около 1 метра, всасывающий шланг 2.5см. почти полностью опущен до конца, на конце шланга обратный клапан и после сетка чтобы не засорялся. Давление в ресивере 1.5-2.0. Напряжение около 225 в.

Проблема в том, что насос при первом запуске работает нормально, но стоит ему постоять несколько минут и он перестает набирать воду, падает давление на ноль. Стравили воздух с верхней гайки и долили в нее воду. Вода пошла, но давление упало с 3.2 атм. до 2.5 пришлось регулировать реле давления чтобы станция отключалась. Постоит 5-10 минут и опять та же история и давление падает все ниже и ниже с каждым разом. Откручивали всасывающий шланг вода в нем стоит — клапан держит воду. Сколько можно стравливать воздух с насоса и откуда ему браться там.

Судя по вашему описанию, вы выкачиваете воду из скважины, поэтому станция хватает воздух и вам приходится все время доливать. Понаблюдаете за водой в скважине при запуске.

Здраствуйте! Подскажыте пожалуста будеть ли работать насосная станцыя если длина всасывающей магистрали 10 м тоесть 6 м вертыкально труба опущена в скважыну и гдето 4м.идет в траншее с небольшим уклоном верх к станцыи.Воды в скважыне 2 м клапан опущен гдето 40-50 см. от дна? И подскажите как правильно делать первый запуск! Пыталса запустить чтото неполучилось, залил воду через выходное отверстие «пятерик»вроде полностю набрал воды включил вода брызгнула немнога и все станцыя гудит воды нет правда никаких кранов на конце выхода шланги не ставил, отсоединял всасывающу магистраль клапан вроде держит вода стоит в трубе, залил снова воду включил тоже самое,возможноли такое что воздух ище не выпустил и завоздушена система если да то как ето зделать правильно?.Заранее спасибо!

Юрий, в траншее труба должна быть строго горизонтальной. Воду в станцию необходимо заливать не в пятерник а в саму станцию, через выходной патрубок. Для этого необходимо установить кран с американкой в месте соединения трубы со станцией. Смотри, схему выше в статье!

Здравствуйте! У меня такая проблема: под домом погреб (2м глубина, нормальная вентиляция ничего не ржавеет) в нем установлена станция. Работала без проблем, на выходных я решил поменять выходной резиновый шланг от пятерника до крана на пластик ПП универсалка диаметр 25. Отключил станцию, слил воду с крана, отрезал шланг, выкрутил из пятерника ерш, спаял разводку по дому тоже 25 ПП, подключил все к кранам. Когда дошло дело до американки которая прикручивается к пятернику я увидел что в немнет воды, доливаю — она ходит, потом еще и еще, после очередного доливания и постукивания по обратному клапану вода встала. Прикрутил американку, включаю станцию аона накачивает 1,1 и дальше не поднимает давление и не выключается. Открыл кран на кухне, открыл кран у выхода из станции — сбросил воды до 0,5 атм закрыл кран, включаю станцию на 5 сек выключаю — потор процедуры, успехов по закачке нет. Все герметично на пакле с пастой. Решил что обратный клапан делает мне мозг, заменил. Как теперь правельно закачать воду и запустить станцию? У меня нет обсадной трубы, из земли просто выходит пластиковый шланг на 32 и подсоединяется сразу к ОК который прикручен к станции. Если наливать воду в этот подающий шланг то она естественно просто уходит и столб воды не на берается. Помогите пожалуйста в решении проблемы.

Большое спасибо! за совет,обезательно пришлушаюсь!

Не дождался ответа, поменял ОК, собрал подачу и станция раза с 5 сама закачала воду. Но накачать давление больше чем 1,8атм не может (уже 5й год ей пошел, наверно износ чего-то), при помощи регулировки реле вышел на этот предел, а включение получилось при 1,5атм, если чуть-чуть прибавить то догоняет до 2атм и работает но выше не поднимает. Что могло сломаться (износиться)? Хотелось бы с минимальными затратами самому отремонтировать на не менять мотор целиком. Заранее спосибо кто откликнется.

Насосная гудит,но не включатся.Если покрутить крыльчатку,то начинает работать.Контакты зачищал,заменил конденсатор на новый мощнее, когда нужно закачивать воду он гудит если при помощи провернуть крыльчатку начинает работать, подскажите пожалуйста в чем может быть проблема. Спасибо

Тимур, клинить рабочее колесо может из-за:

1. Неисправности конденсатора

2. Неисправности обмотки двигателя

3. Слишком низкое напряжение в сети.

Уважаемые посетители сайта! Многие из вас дают очень мало информации в описание проблемы! Для того, чтобы дать хоть какой нибудь совет, необходимо знать:

1. Какой насос или станция?

2. Глубина погружения насоса?

3. Глубина до зеркала воды?

4. Количество воды в колодце?

5. Диаметр всасывающей магистрали?

6. Где находится ресивер в доме или в приямке?

7. Какое давление в ресиверном баке?

8. Какое напряжение в сети?

Вопросы типа: «поставил станцию а напор воды маленький, что делать?» — будут удалены.

Добрый день, уважаемые знатоки) я Вам уже писал(

). воду закачать получилось но вылез геморойчик- при пустом баке станция закачивает воду, но при падении давления и запуске станции она не качает воду и не выключается до тех пор пока из бака не выйдет вся вода.то есть-открыл кран-вода пошла, включилась станция, кран закрыл станция молотит, открываеш снова кран ждеш пока вода закончится, потом прочмыхивается воздух и снова идет вода, закрываеш кран, закачивается бак и выключается станция) такие вот фокусы. до воды в трубе около 8ми метров.промерял. труба одна 32. мне порядком это уже надоело,так как это дача-поехали без меня-приезжаю станция молотит(оказалось уже второй день) все улыбаются и не знают че делать. вызывал спецов-так они вообще занятные-приехали,покурили,предложили долбануть еще одну скважину… ну мы их послали долбить в другом месте. буду очень признателен ЗА ДЕЛЬНЫЙ СОВЕТ!)

Похоже, что у вас плохой приток воды в скважену.

при установке станции на всасывающей трубе два угла сначала от насоса труба идет вниз на 30см потом горизонтально 60см и потом под углом 90 градусов уходит в колодец не могу запустить станцию может в этом причина или не работает обратний клапан но воду в трубе держит

станция пару раз давала сбой: работала, но воду не закачивала. отключали. через несколько минут включали, все работало. но на следующий раз также стала гудеть, не забирая воду.отключили. после включения в сеть станция не включается вовсе. напряжение достаточное. в чем может быть причина?

если насосная станция поработала без воды.может испортиться насос.не набирает давления

Для Вова. Оголошення 101.

Мав абсолютно аналогічну проблему.

Якщо при постійно відкритому крані після прочмихування повітря і надходження води станція працює в нормальному режимі, тобто періодично відключається при досягненні тиску і включається пни зниженні, то ніяких проблем із скважиною немає.

Шукайте нещільності у муфтових зєднаннях. На коротких відтинках труби біля станції від вібрації можуть зноситись гумові кільця. Спробуйте їх замінити.

Я особисто знайшов нещільність на відстанні від насосу до муфти в 1, 2 m, в районі жорсткого защемлення виходу труби з стіни. Витратив на пошуки тиждень.

Приветствую у меня такая проблема насосная станция выдовала 3 атмосферы до замены обратного клапона теперь 1 отмосферу в чем причина?

Установил станцию мощностью 1000. Забита скважина труба на32. всего 10 метров. Уровень до воды 4,5 метра. Перед станцией утановил клапан, проверял он держит. Запускаю станцию, переодически спускаю воздух и подливаю воду всё вода идёт давление 2 отключилась. Вода набирается ведро 10л. за 20секунд. Утром открываю кран сливается 4 литра воды падает давление до нуля и станция не может поднять воду. И всё заново подлив спуск воздуха уже всё надоело скажите вчём неисправность.

Алексей, тут все ясно что дело в обратном клапане. Установите клапан с латунным штоком. Необходимо проверить на герметичность соединений. Может у вас где то утечка воды?

Евгений, скорее всего у вас плохо держит обратный клапан, необходимо его проверить и при необходимости заменить.

Стоит центробежный насос для колодца. Вода залита, сам движок работает, но не качает. Гидробак тоже не наполняется. В чем может быть проблема?

Здравствуйте. После замены реле давления у меня насос качает рывками,часто включается и выключается,при включении воды насос отключается.Какая здесь может быть проблема?

Здраствуйте. насосна станція. накачала стільки атмосфер, потім в домі вода нормально біжить,потім єслі єслі біжить,а станція не включається до тих пір,по зовсім не перестане бігти? замінить реле?

Здравствуйте. НС вихрь полгода работал потом неделю был выключен и не идет вода. отсоединил поставил в бак — качает…в скважине уровень держится…давление 1,5 — есть…а от реле давления может не идти вода?

Насосная станция включается сама по себе через каждые 5 минут на 3-5 секунды, хотя все краны закрыты. На манометре вдруг падает давление.Где искать причину, с чего начинать?

не отключается бесбашенка давление прет до 6 и не вырубается реле новое двигатель тоже сегодня заменили походу старый утром сгорел по этой же причине что может быть

Водомет «Джилекс»60/72, проработал около 3 лет, перестал качать, в сервисе поменяли конденсатор и электродвигатель в сборе(якобы в двигатель попала вода). как проверить двигатель? На вид двигатель целый.

Имею станцию тайфу 750 вт. перестала качать в дом. стоит в колодце, глубина 4 м + до зеркала 9.4 м, труба 32 опущена на 2 м в воду т.е. 11.4 от насоса в колодец. До этого проработала всего лишь полтора года. Клапан менял,трубу менял,разбирал,всё внутри целое,посадил на герметик всё. Качает только у самой шахты и то рывками и проскакивают бульбы. При разборке и осмотре не понравилась латунная крыльчатка, на ней боковые вихревые отверстия как бы сплющены. Может из-за этого упала мощность. Подключал только верх без бака и шлангов,но результат одинаков.Нужен совет.

Здравствуйте! двигатель срабатывает чаще чем раньше, менял мембрану, и если отключить от сети станцию до вода уходит из трубы. и еще, сколько не качай, давление ни как не поднимается, но насос работает и качает, только чаще, напор нормальный, в чем может быть причина?

У МЕНЯ СТАНЦИЯ ВИХРЬ 50 Л ПРОБЛЕМА В ТОМ ЧТО ПРИ РАСХОДЕ ВОДЫ КОГДА ВКЛЮЧАЕТСЯ СТАНЦИЯ ДАВЛЕНИЕ НА МАНОМЕТРЕ ПАДАЕТ НА 0 ПЕРЕКЛЮЧИШЬ ВЫКЛЮЧАТЕЛЬ ПАРУ РАЗ НАЧИНАЕТ НАКАЧИВАТЬ НО С ТРУДОМ ЗАСОРА НЕТ КЛАПАН ДЕРЖИТ ПОДЪЕМ ОКОЛО 8 МЕТРОВ УЖЕ ЗАПАРИЛСЯ ПОДСКАЖИТЕ ЧТО ДЕЛАТЬ

ЗДравствуйте

Погружной насос Педролло с гидроаккумулятором, скважина 75 метров. После того, как оборвался трос и насос вынимали и заново погружали, сгорел конденсатор, поставили новый — теперь выдает давление около 0, но работает, воду качает — гудит и слабо крутит.

На выходе из конденсатора дает напряжение 160.

Что-то с электрикой? КОнденсатор? Или насос нужно опять вытягивать и сдавать в ремонт?

Подскажите станция долго качает до 2.5 атмосфер, после открытия крана давление падает а насос не успевает накачевать(медлено качает) раньше все было нормально

доброй ночи знатоки нужна помощь есть скважина 10 метров вода в трубе этой скважины стоит включаю насос вода не идет пытался и воздух с подстанции спустить никакого эфэкта нет что делать подскажите

Насосную станцию AL-KO HWF 1004 приобрели в прошлом году,

> подключили ее где-то в октябре и до середины декабря пользовались

> (пользовались в Ленинградской области). Затем начались морозы и

> запустить станцию даже после прогрева не удалось. Воду с насоса не

> слили. Сейчас при включении насос воду не всасывает, мотор гудит, а

> при выключении раздаются какие-то хлюпанья. как с этим бороться?

Насосная работает но не даёт давление не больше 2,5 , крыльчатку заменил подсос воздуха устранил везде и перегревается двигатель. Станция Rona JETS100.

Поскажите, пожайлуста. Прлбмема такая:при открымом кране, когда вытекла вся вода. Вода как-Будьто заканчивается, но насос включается только после короткого времени, приходится ждать,когда подключится насос и снова начнет качать воду.

Насосная станция ADP 355, работала исправно 10 лет, менял 2 раза мембрану, 1 раз обратный клапан. Столб воды постоянный 5,5 метров; глубина погружения шлангов с эжектором 16 метров, глубина до зеркала воды 10 метров. два шланга диаметром 32 мм, 25 мм; насосная станция находится на глубине в колодце на глубине 2 метра; давление в ресивере 1.4 — 1,5 атмосфер. Проблема: при включении насоса не создаётся давление в системе, сжимается шланг 32 мм. Что я делал: Полностью заменил насос, устранил утечки воздуха в шлангах, грушу поменял на новую, давление в ресивере постоянное 1,5 ; залил в шланги воду и в насос в заливную пробку, включаю, резко выбрасывает немного воды, давление слегка поднимается, а потом падает до нуля в системе, открываю сливную пробку, выходит воздух. доливаю до полной, включаю, может засосать воды, может нет, при этом сжимается шланг 32 мм, на 25 не сжимается.

думаю, что вопрос можно решить если установить вместо шлангов трубы пвх

поменал грушу подкачал довления до 1.5 вклучаю довления стоит так 1.5 матор гудит вада не идет вчом дела непонел

Подскажите нас затапило и насос оказаля полностью в воде после чего перестал набирать довление и гудит при включении

Чому насос періодами не виключається,особливо у вечері.чи може бути по причині що слаба напруга?

Добрый день. Подскажите что делать, насос включается отключается постоянно, за минуту может раз 20 отключиться и включится. Но воду качает. Реле крутил регулировал без толку, давление менял от 1 до 2 атмосфер.

Всем доброго времени суток…Ситуация такова. Есть скважина глубиной 11 метров, поверхностный насос стоит в яме, до воды 7 метров. Раньше стоял насос Агидель, работал исправно, но мощности не хватало перегнать воду на 30 метров, да потом он совсем перестал поднимать воду. Поставили более мощный насос, он работает, но гонит воду с воздухом. Поменяли трубы из нержавейки с соединениями на ПНД…вот тут и начались проблемы. В обсадную трубу новая труба с обратным клапаном на конце не помещается, ОК поставили перед насосом …Насос запустили, но он подает воду с воздухом, рывками…Как быть? Может нельзя так устанавливать ОК и где тогда расположить фильтр? Заранеее благодарна…

матор отдельно работает вроде нормально а когда начинает качать воду гудит как бы сосвистом потом включается мотор и качает почему?

Добрый день! Имеется забивная (абиссинская) скважина (труба дюймовая забита на 6,5 метров), вода в скважине стоит на уровне 2 метра от уровня земли. От трубы идет горизонтальный дюймовый отвод, к которому присоединена всасывающая 32-я ПНД труба. Насосная станция Grundfos JP Basic 2pt установлена в 5-ти метрах от скважины. Всасывающая труба, как и положено, имеет небольшой уклон от насоса к скважине. Но всасывающую трубу перед самым входным отверстием насоса пришлось ПНД-фитингами (уголками) п-образно поворачивать, т.к. насос установлен в сарае входным отверстием в обратную сторону от скважины (т.е. мотором к скважине). Напорная труба — 25-я ПНД. Давление отключения установлено 2,6 бар. На выходе насоса и на всасывающей трубе (возле отвода от трубы скважины) стоят обратные клапаны. При полностью открытом разборе воды давление держится на уровне 1,8 бар и не поднимается выше. При этом видно, что в грязевом фильтре (прозрачная литровая колба с сетчатым картриджем), установленным перед входным отверстием насоса имеется воздух, т.е. колба не полностью заполнена водой, а сверху имеется небольшая воздушная прослойка. При закрытии кранов насос довольно быстро набирает давление отключения. В чем может быть причина того, что насос не набирает выше 1,8 бар? Воды в скважине достаточно. Заполнял недавно 2-кубовую емкость, вода так и шла с одним и тем же давлением 1,8.

Сергей, у вас маленький диаметр трубы на подъем. Если дюймовая труба, то это 25 мм, именно здесь и кроется причина низкого давления.

laka74, труба 1 дюйм (условный диаметр 25), забитая в качестве скважины, соответствует 32-й ПНД трубе и входу насоса с резьбой 1 дюйм.

Добрый день! Сгорела проводка в яме там где стоит насос jet100a, закаптила всю яму и спустя 2 часа не еще выветрилась, в чем может быть причина. Пока не снимал так как не знаю за что браться.

Понял в чем дело, провод с вилкой висел под трубой из за конденсата с этой трубы он замкнул и сгорел.

Здравствуйте, у меня качает до 0.2 атм.и работает без остановки, в чем причина???

Здравствуйте! Вот такая проблема движок гудит а не работает.я также включал из сети и проворачивал и все бестолку. Довление норм.подскажите что делать?

День добрый!

Погружной насос начинает качать на 1,2 — на реле стрелка не поднимается. Продолжает качать — тоже никакой реакции. Перекрываю гидробак — давление поднимается до 3,8 и отключается. Открываю гидробак — давление падает до 1,3. Руки помыл — опять включается насос и не отключается. Если проблема в гидробаке, то в чём именно? Подскажите пожалуйста.

Здравствуйте!Помогите пожалуйста разобраться.Причина в чем:включаю в сеть насосную станцию,мотор начинает работать,но работает еле-еле,такое ощущение,что прям ноет.Вода естественно не бежит.Минута проходит и совсем замолкает.Реле новое марта месяца РМ 5,движок правда старенький,может причина в движке? Спасибо.Буду благодарен за помощь.

Здравствуйте. Появилась такая проблема: станция накачивает давление в ГА при закрытом кране раздачи воды (при этом стрелка манометра скачет — раньше она только поднималась). Но при открытии крана давление начинает падать, станция включается но напор воды продолжает падать и начинает еле течь а затем и вовсе перестаёт. Если кран раздачи закрыть, то станция набирает давление 3 Атм и отключается. Обратный клапан менял месяц назад. Не могу понять почему стрелка манометра поднимается с дрожанием -прыганьем а не просто поднимается.

Станция постоянно начала качать, но воды толком нету,жене не посуду не хватает помыть не машинку стиральную не запустить, не хватает воды…. Я в этом вообще не шарю….. Когда дом купили все работало норм,прошёл год и началось (((((

Юра, скорее всего вы выкачали воду из колодца или уровень воды упал. Такое наблюдается у многих, вода уходит!

Здравствуйте! Подскажите пожалуйста что может быть с гидрофором: грушу поменяли, давление накачали, в колодце клапан поменяли новый поставили залили воду в трубу которая идет от гидрофора в колодец чтоб проверить уходит ли вода назад в колодец, не уходит. Полтора суток вода стояла в трубе залили воду в колодец включили заработал все хорошо буквально двое суток прошло он снова накачивает 3 ам и не держит на датчике падает стрелка сам по себе включается накачивает и выключается.

станция не создает давление. от колодца до дома 20 метров, глубина до зеркала воды 9 метров, погружение трубы 9,5 метра, диаметр трубы ПЭ80 25 мм

К баку обьемом 5000литров подсоединен насос с гидрофором. Работал год отлично,теперь при открывании горячей воды от котла вода течет нормально но гидрофор отключает и сразу же включает обратно,потому что давление на манометре во время открывания горячей воды почти не падает. Снимаю фильтр на кране мойки все отлично,на холодном кране и с фильтром работает нормально. Такое впечатление как будто пробка в линии,засорение… но нет вода идет под давлением с крана… Отсоединил насос от линии к дому,всасывает с бака отлично нагнетает нормально и манометр падает почти на нет….

ЗДРАВСТВУЙТЕ! ПОДСКАЖИТЕ ПОЖАЛУЙСТА,МИНИ СТАНЦИЯ 2007ГОДА,НЕНАКАЧИВАЕТ ПОЛНОСТЬЮ ДАВЛЕНИЕ ИЗ НАКОПИТЕЛЬНОЙ БАКА,А НАКАЧИВАЕТ ТОЛЬКО 0,5АТМ.НО МОТОР РАБОТАЕТ КАК НАДО.С ЦЕНТРАЛЬНОЙ ЛИНИИ КАЧАЕТ ОТЛИЧНО КАК ПОЛОЖЕНО,РЕЛЕ ВЫКЛЮЧАЕТСЯ,ОБРАТНЫЙ КЛАПАН НОВЫЙ

Станция не накачивает больше двух атмосфер и вода то идёт напором, то перестаёт течь вообще.

У меня такая проблема: 2 года насосная станция работала нормально, потом видно ухватила воздух и работала без отключения некоторое время, мотор нагрелся сильно. После этого давление стало подниматься, уже 3,5 атмосфер верхнее отключение, а включение в пределах 3-3,1 атмосфер. И теперь временами не срабатывает включение, снимаю крышку релле несколько раз руками релле клацаю и снова работает день-два и опять не включается. Почему не включается станция и почему повысилось давление в кране и шаг между выключением и включением стал такой маленький?

Купил станцию а она не работает,мотор просто гудит и не запускается когда снимаю крышку помпы то все работает при сборе крыльчатку клинит и не хочет работать,что делать?

Насос гудит но незакачивает воду в машинку автомат

Здравствуйте, очень нужна ваша помощь!!! Насосная станция Speroni Hobby Line САМ 40/22: на днях отключилась, проверил грушу в ней воздух, разобрал реле почистил мембрану и область к ней примыкающую от ржавчины, поставил наместо включил заработало, через полчаса сново отключилась станция, заменил фильтр чистой очистки, включил зароботало. Проработал полторы суток и вновь отключился и невключаеться. В чем проблема? Контакты реле и другие соеденения в отличном состоянии.

Помогите найти причину- в баке появилась вода- заменил грушу.Через день заменил еще грушу поскольку та же причина- в баке вода. Поставил 3-ю грушу — чере 3 дня снова станция включается и выключается часто — проверил- снова в баке вода.

Здраствуйте. У нас была поломка в нососной станции. Зделали ремонт заменили мембрану. Теперь не можем запустить станцию насос работает воду не качает.

подскажите пожалуста.У меня пробит бак и убегает сквозь нее воздух…. чем можно залатать бак или проще купить новый?

станция свд калибр 1350 вт поставил осень 2016

ничего с реле не крутил стоит заводом мин 2 макс 4 давление

вода в скважине не кончается давление везде держит станция качает до 3.8 атм

У меня проблема

Доброго ранку в мене сталась неполомка стоїть компресор він працює і башня а води немає що це може бути.підкажіть будь ласкп

А может не отключаться из за низких температур

Подскажите пожалуйста включаю кран, вода бежит,потом перестает бежать.Выключаю рубильник с водой на пару минут,потом снова включаю» вода снова бежит и опять же через некоторое время перестает.Что это может быть?

Подскажите пожалуйста что с не так с моей насосной станцией

1.Выбивает пробки(подключил через сетевой фильтр пробки не выбивает)

2.перестал включаться

3.давление 0

Если выбивает пробки значит где то коротит. Внимательно осмотрите двигатель, возможно рабочее колесо заклинило, так же осмотрите реле, может его залило водой.

Вопрос такаго характера! Насос накачивает давление и потом не включается. Меняли реле на новое та же история! Для того чтобы его включить надо выключить питание и опять включить.

Здравствуйте!!!

Такая проблема. В колодце есть вода но станция не качает ее. Купили даже новую станцию думали проблема в этом. Но история повторилась. Что делать посоветуйте?

Здравствуйте!Подскажите пожалуйста,в чем причина слабого напора воды? Насосная станция Pedrollo.

За что отвичает большая пружына а за что меньше

Частые вопрос про ремонт насосных станций

Почему перестала работать насосная станция?

Почему насос часто включаться и выключаться?

Если это возникает по причине повреждения мембраны, то мембрану необходимо заменить. Эта же неполадка может возникать, если в гидроаккомуляторе низкое давление воздуха

tagPlaceholder Tags: сантехника , услуги , подключение , сантехнік , течет

Причины отсутствия давления в насосной станции

Насосные станции предназначены для улучшения системы водоснабжения и используются в частных домах и на дачах. Эти сооружения обеспечивают автоматическую подачу воды, что очень удобно. Но иногда случаются сбои в работе техники – станция попросту не отключается, и часто владельцы не имеют представления, по какой причине это происходит.

Блок: 1/6 | Кол-во символов: 473
Источник: http://www.stroy-podskazka.ru/vodosnabzhenie/nasosnaya-stanciya/ne-otklyuchaetsya/

Устройство комплекса насосного оборудования

Для того чтобы понять, какие неисправности могут возникать в комплексе насосного оборудования при организации насосного водоснабжения, как их исправлять, необходимо знать состав устройств и порядок их работы.

Возможно, Вас заинтересует информация о том, как работает устройство насоса водолей

Насосные станции состоят из следующих узлов:

• собственно насосного оборудования. В зависимости от характеристик источника водоснабжения, насосы могут быть погружными или поверхностными. Они могут иметь различные режимы работы и мощность;
• аккумулятора гидравлического давления. Этот узел представляет собой емкость, которая разделена на две части перегородкой из гибкой, но прочной резины. При работе насосного устройства емкость заполняется водой и резиновая перегородка растягивается. При прекращении работы насоса перегородка стремится принять первоначальное положение и возвращает накопленную в емкости воду в трубы, поддерживая давление в трубопроводах водоснабжения на постоянном уровне;
• управляющего блока. Этот узел состоит из манометра, измеряющего давление в системе. Механическими деталями в блоке управления выставляются минимальные и максимальные показатели давления. При достижении минимальных показателей блок дает команду на включение насоса, а при достижении максимальных – насосное оборудование отключается.

Устройство комплекта насосного оборудования

Блок: 2/4 | Кол-во символов: 1405
Источник: https://kanalizaciyaseptik.ru/nasosnoe_oborudovanie/pochemu-ne-otklyuchaetsya-nasosnaya-stanciya.html

Особенности работы насоса

Чтобы ясно понимать, какие поломки могут влиять то, что станция не отключается, следует ещё раз рассмотреть устройство гидравлического приспособления.

Насосная конструкция имеет несколько важных узлов, от которых зависит работа всего агрегата:

• это насос, поднимающий воду с глубины и перегоняющий в отведённые резервуары для разных целей;
• гидравлический аккумулятор, представляющий собой пластиковый или стальной бак, в котором находится резервный запас жидкости – во время работы насоса ёмкость заполняется водой, при его отключении возвращает жидкость в трубы для поддержания давления на одном уровне;
• в состав станции также входит блок управления автоматическим включением и отключением её основного насосного оборудования.

Получается, что насос не всегда задействован в работе и периодически «отдыхает», что позволяет увеличивать срок его эксплуатации. Поэтому если насосная станция перестала отключаться, остановить её надо обязательно, таким образом предотвратив её преждевременный износ.

Блок: 2/6 | Кол-во символов: 2434
Источник: http://www.stroy-podskazka.ru/vodosnabzhenie/nasosnaya-stanciya/ne-otklyuchaetsya/

Автоматика и средства безопасности

Чтобы понять, как быстро диагностировать и устранять неисправности, нужно знать о средствах контроля насосной станции и принцип ее работы.

1. В причины выхода из строя насоса входит грязь и механические взвеси. Поэтому на подающем патрубке обязательно устанавливается фильтр грубой очистки.

2. Чтобы не возникло проблемы, когда станция не качает воду — необходимо монтировать на подающей трубе клапан обратного хода. Он не даст воде уйти назад в скважину и предотвратит попадание воздуха в рабочий контур.

3. Манометр — основной прибор для контроля работы станции и состояния водопроводной сети. Установленный на выходной трубе, он показывает давление и позволяет провести мгновенную оценку.

4. Регулировка параметров давления производится соответствующим реле. Оно входит в список узлов гидроаккумулятора и отвечает за включение и отключение двигателя нагнетателя.


Работает все достаточно просто. При начальном пуске насос накачивает воду в гидроаккумулятор. Внутри него расположена мембрана, резиновая груша. Наполняясь водой и расширяясь, она сжимает воздух в емкости. Датчик контролирует растущее давление. При достижении настроенного уровня реле отключает насос. Манометр при этом показывает давление, которое достигнуто в водопроводе. Когда внутри дома открывается кран, вода поступает в сеть, отбираясь из груши гидроаккумулятора. При падении давления ниже настроенного предела реле активирует насос, и цикл повторяется.

Блок: 3/6 | Кол-во символов: 1459
Источник: http://Tehnika.expert/dlya-sada/nasos/remont-nasosnyh-stancij.html

Устраняем неисправности в насосной станции

Одной из распространенных неисправностей насосных станция является ее постоянная работа. Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.

Возможно, Вас заинтересует информация-устройство насосной станции для дома

Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа. Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.

В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности. Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.

Неправильная регулировка насосной станции

Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.

В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:

• пружина большого размера предназначается за установку нижнего порога давления в системе;
• пружина маленького размера отвечает за разницу между минимальным и максимальным значением.

Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие. При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться. Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие.

Блок регулировки станции насосного оборудования

К регулировке контрольного реле необходимо подходить с осторожностью. Это довольно «тонкое» устройство и силовое вмешательство в его работу может привести к дополнительным поломкам. Почему реле давления щелкает часто, вы можете прочитать на нашей странице.

Возможно, Вас заинтересует информация —неисправности насосной станции и их устранение

Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:

• отключите станцию насосного оборудования от электрической сети;
• слейте из бака аккумулятора давления всю воду;
• подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
• создайте в емкости гидроаккумулятора рабочее давление;
• демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.

Блок автоматики насосной станции со снятой крышкой

Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной. Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.

Возможно, Вас заинтересует информация-мембранный бак для водоснабжения

Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле. Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.

Учтите, что максимальное значение давления, при котором должно отключаться насосное устройство, должно составлять 95 процентов от максимально допустимого давления в системе

Блок: 3/4 | Кол-во символов: 3862
Источник: https://kanalizaciyaseptik.ru/nasosnoe_oborudovanie/pochemu-ne-otklyuchaetsya-nasosnaya-stanciya.html

Самовсасывающий насос: проблемы с давлением в станции

Для работы системы водоснабжения при небольшой глубине скважины чаще всего используют самовсасывающие типы насосов

Для работы системы водоснабжения при небольшой глубине скважины чаще всего используют самовсасывающие типы насосов. В этом случае причины падения давления в гидробаке и водопроводе могут крыться в завоздушивании рабочего колеса и рабочей магистрали агрегата. Причинами попадания воздуха в систему насоса могут стать:

Падение уровня воды в скважине. Если это произошло, то, скорее всего, шланг насоса хлебнул воздуха и подал его в водопровод. Чтобы исправить ситуацию, необходимо проверить уровень зеркала воды и опустить шланг глубже при необходимости.

Разгерметизировалось уплотнение между входным патрубком насосного оборудования и заборным шлангом. Здесь нужно обязательно подтянуть гайки или усилить уплотнительную прокладку.

Возможно, также, что насос на этапе запуска был заполнен не только водой, но и воздухом. В этом случае надежной работе насоса – твердое нет, и придется сделать перезапуск оборудования с новой заливкой водой. Иногда приходится и выдавливать из насоса воздушную пробку. Для этого к всасывающей магистрали насоса подключают тройник и вливают в него воду из резервуара, установленного намного выше уровня земли. При этом насос должен находиться во включенном состоянии.

Таким образом, мы привели наиболее частые причины сбоев в работе водяной станции, а именно — отсутствие возможности достигать верхнего показателя рабочего давления в камере бака. Зная эти нюансы работы станции, вы сможете самостоятельно устранить поломку или хотя бы выявить причину сбоя. А это уже половинная экономия бюджета семьи. Ведь мало ли, какую причину поломки вам озвучат в сервисном центре! Нет-нет, да и укажете мастеру на истинную причину выхода из строя вашего насоса или гидробака.

Блок: 4/4 | Кол-во символов: 1864
Источник: https://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosnye-stancii/net-davleniya-v-nasosnoj-stancii.html

Засорение входного фильтра

Это ещё она из причин того, что насос долго работает без выключения. Вода, поднимаемая из колодца или скважины, бывает разного качества и часто содержит в своём составе мелкие частички глины, песка или ила, из-за чего фильтр, встроенный на входном патрубке, постепенно обрастает мусором. Эта деталь станции существенно увеличивает длительность эксплуатации системы водоснабжения.

Но когда подводящая труба повреждена, а фильтр забит, вода уже не может поступать в нужном количестве.

В этом случае проблема решается довольно просто:

• необходимо почистить фильтр;
• через специальную пробку добавить воды, и запустить оборудование.

За состоянием фильтра разумнее следить постоянно, чтобы не допускать таких сбоев.

Блок: 4/6 | Кол-во символов: 2743
Источник: http://www.stroy-podskazka.ru/vodosnabzhenie/nasosnaya-stanciya/ne-otklyuchaetsya/

Другие причины отсутствия выключения

Автоматика может не срабатывать на отключение и в ряде других распространенных причин.

• Подсос воздуха – это связано с тем, что сброшены настройки на клапане, отвечающем за спускание скопившегося в системе воздуха. По этой причине рабочее давление может меняться, а результатом становится то, что насос безостановочно качает жидкость и не отключается. Единственное решение – восстановить корректные параметры настройки.
• Скачки напряжения в сети, которые происходят не только из-за аварий на подстанциях, но и вследствие плохой проводки, возгорания контактов, включения дополнительного электрооборудования большой мощности. Такие перепады приводят к сбоям и поломкам в рабочем цикле станции. Чтобы избежать этой ситуации, можно задействовать стабилизаторы напряжения (трансформаторы или генераторы). Если этого не сделать, при постоянно меняющемся напряжении насос рано или поздно будет выведен из строя.

• Окислившиеся контакты в датчике давления. К сожалению, возможен и такой вариант, и станция не работает нормально именно по этой причине. Исправление потребует обесточивания, разборки оборудования и осмотра всех контактов. Как правило, после зачистки и обратной сборки работа агрегата восстанавливается.
• Износ крыльчатки, особенно, если она выполнена из пластика, напрямую влияет на непрерывную работу насоса. Эта часть станции, находящаяся в силовом блоке, со временем разрушается по причине постоянного потока мелких абразивных частиц, находящихся в воде. Возможно, изначально при бурении скважины размер сетки, улавливающей песок, был подобран неверно, поэтому внутрь станции попадают более крупные фракции, чем таковые допустимы. Деталь придётся поменять, а на будущее лучше приобретать металлическое рабочее колесо.
• Одной из серьёзных неисправностей считается выход из строя эжектора, если станция снабжена такой деталью. Это связано с тем, что эта важная часть находится под поверхностью земли, и ремонт сопряжён с некоторыми трудностями. В некоторых случаях эжектор просто требует очистки, но иногда приходится заменять его полностью.

Если в реле давления присутствует аварийный спускной клапан, сбой в его настройках приводит к стравливанию воздуха при несущественных значениях. Исправить положение можно, отрегулировав его работу, при поломке клапана его заменяют на новый.

Вывод напрашивается следующий – существует много причин, серьёзных и не очень, которые могут осложнять эксплуатацию водоснабжающей установки. Для того чтобы насосная станция работала слаженно и не подвергалась износу из-за проблем с отключением, важно хотя бы раз в 2-3 недели производить проверку всех узлов конструкции и сразу устранять даже незначительные неполадки.

О причинах, почему не выключается насосная станция смотрите в следующем видео.

Блок: 6/6 | Кол-во символов: 4121
Источник: http://www.stroy-podskazka.ru/vodosnabzhenie/nasosnaya-stanciya/ne-otklyuchaetsya/

Падение уровня воды

Если источник воды находится не слишком глубоко, снижение уровня почвенных вод может сказаться на работе насосной станции. Недостаток воды или её полное отсутствие приводит к тому, что в установку подаётся воздух. В основном это касается неглубоких скважин в 6-7 метров. От такого не застрахован никто, и вариант, как решить проблему только один – бурить более глубокую скважину.

Если же снижен порог воды в самом насосе, потребуется:

• долить воды, открутив закрепляющий болт;
• сделать запуск и подождать, когда жидкость наберётся;
• отключить оборудование повторно и добавить ещё воды.

Такие действия необходимы, если нужно ускорить запуск водоснабжающего устройства.

Утечка воды также способна спровоцировать безостановочную работу агрегата, причём произойти она может в любом месте водопровода.

Понятно, что придётся осмотреть все участки системы, чтобы её выявить. Надо надёжно загерметизировать место утечки специальной клейкой лентой, чтобы в дальнейшем произвести замену повреждённой области.

Когда вода протекает из трещины на крепёжном фланце, то приходится его снимать и заваривать повреждение. При течи на резьбе заменяют прокладку или кольцо, также используют специальный герметик в виде нити, который надёжно заполняет дефекты.

Блок: 5/6 | Кол-во символов: 3301
Источник: http://www.stroy-podskazka.ru/vodosnabzhenie/nasosnaya-stanciya/ne-otklyuchaetsya/

Советы по безаварийной эксплуатации

Насосная станция для надежной работы требует правильной установки. Чтобы гарантировать долгую безаварийную эксплуатацию, нужно:

• установить насос на ровной, жесткой площадке или опоре, не допускающей вибрации;
• эксплуатировать станцию только при положительной температуре;
• не допускать перегрева в области расположения насоса (температуры выше 40 градусов), для чего рационально предусмотреть систему обдува или вентиляции;
• использовать для подачи и отвода воды трубы только рекомендуемого в документации диаметра, для того, чтобы насос мог показать свои заявленные характеристики;
• не допускать перегибов труб;
• предусмотреть систему дренажа для аварийного слива, а также патрубки для залива воды в подающий контур.

Если вода отбирается из неглубокого колодца поверхностным насосом, нужно принять меры, чтобы рабочее колесо турбины всегда находилось в воде. Для этого конец шланга или трубы погружают в воду, следя, чтобы в жидкости находилось как можно больше его длины. Лучшим способом гарантировать безопасности будет оснащение заборной линии поплавком. Его задача — приподнимать и опускать конец шланга, постоянно сохраняя его погруженность в воду.

В список периодического обслуживания системы входит контроль параметров давления. Воздух в насосной станции проверяется через золотниковый или ниппельный отвод на корпусе гидроаккумулятора. Присоединив к нему манометр, легко увидеть показатели. Номинальное давление — от 1.5 до 1.8 атм. При его недостатке сквозь отвод закачивают воздух компрессором или велосипедным насосом.

Блок: 6/6 | Кол-во символов: 1567
Источник: http://Tehnika.expert/dlya-sada/nasos/remont-nasosnyh-stancij.html

Кол-во блоков: 13 | Общее кол-во символов: 28105
Количество использованных доноров: 4
Информация по каждому донору:

1. https://kanalizaciyaseptik.ru/nasosnoe_oborudovanie/pochemu-ne-otklyuchaetsya-nasosnaya-stanciya.html: использовано 2 блоков из 4, кол-во символов 5267 (19%)
2. http://www.stroy-podskazka.ru/vodosnabzhenie/nasosnaya-stanciya/ne-otklyuchaetsya/: использовано 5 блоков из 6, кол-во символов 13072 (47%)
3. http://Tehnika.expert/dlya-sada/nasos/remont-nasosnyh-stancij.html: использовано 4 блоков из 6, кол-во символов 6155 (22%)
4. https://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosnye-stancii/net-davleniya-v-nasosnoj-stancii.html: использовано 2 блоков из 4, кол-во символов 3611 (13%)

Неисправности насосных станций и их устранение

Постоянное давление в системе водоснабжения частного дома создается обычно при помощи  насосной станции. Понятное дело, что лучше, если она работает без проблем, но поломки периодически случаются. Чтобы быстрее восстановить подачу воды и сэкономить на услугах, можно проводить ремонт насосной станции своими руками. Большая часть поломок может быть устранена самостоятельно — ничего сверхсложного делать не придется.

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой.  Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности  может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Каждая из частей выполняет свою работу

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Варианты установки насосной станции

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

• В колодце или скважине нет воды. Если это действительно так, называется такая ситуация «сухой ход» и грозит тем, что мотор перегорит. Вода, которую качает насос используется для охлаждения мотора. Воды нет, он перегревается и сгорает. Для защиты от такой ситуации нужна специальная защита: датчики уровня воды (поплавковый и электрические).
• Большое сопротивление всасывающей магистрали (большая протяженность при малом диаметре труб) или подсос воздуха (негерметичность соединения).
• Забит фильтр на трубе или обратный клапан. Их вынимают чистят, проверяют работоспособность, опускают на место и проводят пробный пуск.
• Еще одна возможная причина того, что не отключается насос — неисправность реле давления или неправильно выставленный предел отключения насоса:
  • Предел давления, при котором насос должен отключится слишком высокий, насос просто не в состоянии нагнать требуемое давление. Тогда проводим регулировку реле давления (снизить предел отключения).
  • Проверить контакты реле — зачистить их от окалины (налет темный) наждачной бумагой с очень тонким зерном (можно пилочкой для ногтей).
  • Устранить неисправность реле давления почистив его (убрать соли на пружинах регулировки и очистить входное и выходное отверстие). Только аккуратно, мембрану на входе повредить нельзя. Если это не помогло, требуется замена.

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Чтобы разблокировать или заменить крыльчатку снимаем кожух

Еще одна возможная причина — низкое напряжение в сети. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома».  Такая ситуация возникает по следующим причинам:

• Гидроаккумулятор слишком маленького объема. При выборе насосной станции для дома и дачи часто берут гидроаккумулятор маленького объема — 24 литра или 32 литра. Это очень мало, так как запас воды в таких баках всего 30-50% от ее общего объема, то есть в бак 24 литра закачать удается только 7-12 литров воды. Естественно, такой объем воды расходуется очень быстро, отчего насос включается часто. Способ лечения — установка дополнительного гидроаккумуятора (его подключают параллельно к уже установленному).
• Неправильно выставленные пределы срабатывания реле давления. Чтобы избежать этой ситуации можно увеличить дельту (разницу между давлением для отключения и включения насоса) и за счет этого сделать ниже порог включения насоса (оптимально — 1-1,5 атм). Один важный момент: давление при котором насос включается должно быть на 0,2 атм ниже, чем давление в гидроаккумуляторе. Насосная станция может часто включаться как раз из-за того, что давление в гидроаккумуляторе ниже чем выставленный порог включения насоса. Потому:
• Засорение обратного клапана. Если клапан не перекрывает воду, она из системы уходит, давление падает, насос включается. Периодичность включения — порядка 10-20 минут. Выход — проверить и прочистить обратный клапан, при необходимости заменить.
• Также причиной может быть повреждение мембраны гидроаккумулятора. При этом кроме частого включения насоса еще и вода подается рывками: при работающей станции с большим напором, при отключении напор сразу падает. В этом случае есть два варианта — прохудилась сама мембрана или фальц, который ее крепит к корпусу. И в том, и в другом случае придется отсоединять гидроаккумулятор и менять неисправную деталь.
• Ее одна причина частого срабатывания насоса и подачи воды скачками — поломанный золотник в верхней части гидроакуумулятора. Чтобы его заменить, придется снять гидроаккумулятор, вынуть мембрану и заменить ниппель.

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке. Берем тестер, проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

• Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
• Откручиваем все болты, снимаем фланец.
• Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
• Вынимаем мембрану через отверстие в нижней части емкости.
• Бак промываем — в нем обычно много осадка ржавого цвета.
• Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
• Устанавливаем мембрану в бак гидроаккумулятора.
• Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
• Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
• Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Насосная станция не качает воду, что делать. Причины неисправностей насосной станции и их устранение вручную. Как искать проблему

Почему насосная станция не качает воду? Этим вопросом задаются многие владельцы оборудования, которое часто является неотъемлемой частью системы водоснабжения. загородный дом из колодца или колодца.
Одна из причин неисправности агрегата в том, что насосная станция перекачивает воду с воздухом. Как избавиться от этого явления предлагается узнать из статьи.

Устройство насосной станции

В конструкцию классической станции входят:

• Гидроаккумулятор. Это обычный металлический резервуар с мембраной внутри. Между ними есть воздушный зазор. В пустой емкости смята мембрана или резиновая оболочка. Когда он попадает в него под напором воды, он начинает распрямляться.

Жидкость поступает в мембрану до тех пор, пока давление воды и давление воздуха между мембраной и корпусом не сравняются.
Большой бак не требуется для предотвращения гидравлического удара. Но они выпускаются объемом 50, 80, 100, а иногда и 500 литров.

Совет: при наполнении больших емкостей насос работает намного дольше. Положительным моментом такой конструкции является то, что, закачав воду в систему и бак, насос может длительное время не включаться.

Насос не реагирует на кратковременные заборы воды, что предохраняет износ двигателя от частых включений и выключений:

• Электродвигатель соединен с насосом через муфту, а по электрической схеме — с реле давления.
• Ниппель для выпуска воздуха.

• Коллектор.
• Манометр с круговой шкалой для визуального контроля уровня давления в водопроводной сети.
• Реле давления используется для автоматического включения / выключения агрегата, которое зависит от давления в гидроаккумуляторе.

Принцип работы оборудования

При установке бытовая насосная станция подключается к водопроводу, а всасывающий трубопровод, на конце которого монтируется водозабор, опускается в колодец или колодец.

Совет: Внутри дома установлен мембранный аккумулятор, который также подключается к водопроводу. Насос и вся трубопроводная сеть заполняются водой после запуска станции, давление в ней доводится до заданного значения, а затем отключается.

Управляющий элемент, которым может быть реле давления или его автоматика, управляет работой двигателя насоса.
Эти устройства имеют разные принципы работы:

• Насос запускает реле давления, когда его значение в системе падает до определенного уровня, и при достижении максимального значения прекращает свою работу.
• Автоматика давления реагирует в трубопроводе на движение воды.

Наличие эластичной воздушной подушки, закрывающей резиновую камеру с жидкостью, мембранный бак способен выполнять две функции:

• Поддерживает необходимое давление в системе какое-то время без участия насоса, что позволяет снизить количество пусков мотора при его работе в самом тяжелом режиме.
• Поглощает гидравлический удар, возникающий при запуске агрегата, предотвращая тем самым разрушение частей трубопровода и запорной арматуры.

Как правильно установить насосную станцию ​​

Совет: При установке всасывающей линии предпочтение следует отдавать пластиковым трубам, имеющим определенную жесткость, металлическим трубопроводам или шлангам, армированным для вакуума, что предотвратит их выход из строя из-за действия при всасывании сжатия вакуума.

Инструкция по установке насосной станции предлагает:

• Пластиковые трубы или шланги (см.) Нельзя перегибать или перегибать.
• Все соединения труб должны быть хорошо уплотнены.Это связано с негативным влиянием утечки воздуха на работу оборудования.
• Удобство обслуживания насосной станции обеспечит быстроразъемные соединения.
• Для предотвращения попадания мелких механических частиц мусора на конце всасывающей трубы устанавливают обратный клапан с сеткой и основной фильтр.
• Всасывающая труба опускается концом в воду от минимального уровня жидкости минимум на 30 сантиметров. Расстояние между дном емкости и концом всасывающей трубы должно быть более 20 сантиметров.
• На выходе из агрегата следует установить обратный клапан и клапан, который поможет предотвратить гидравлический удар при включении / выключении прибора.
• Насосная станция должна быть надежно зафиксирована в желаемом положении.
• Избегайте большого количества изгибов труб и использования клапанов в системе.
• Трубы с большим диаметром позволяют улучшить работу оборудования по откачке из скважины глубиной более четырех метров или наличием горизонтального участка длиной более четырех метров.
• Необходимо, чтобы вся вода была слита из всех точек системы из-за возможного замерзания зимой. Для этого необходимо установить сливные краны, а обратные клапаны в системе не должны мешать сливу воды.

Насос должен быть надежно закреплен в системе.
Для этого:

• Устанавливается на ровной местности, в достаточной близости от источника воды.
• В яме или помещении, где находится оборудование, должна быть предусмотрена вентиляция, которая снизит температуру и влажность.
• Расстояние от любой стены до насосной станции должно быть не менее 20 сантиметров, что обеспечит доступ к ней при обслуживании.
• Диаметр труб должен быть подходящего размера.
• Обозначены отверстия для крепления оборудования на поверхности, где оно будет расположено.
• Контролируется отсутствие механических напряжений и изгибов труб, затягиваются крепежные винты.

Как отрегулировать давление в системе

Если насосная станция не перекачивает воду, то давление в ней может быть неправильно отрегулировано.

Совет: Настройки реле давления не следует изменять без крайней необходимости.

Реле давления показано на фото, по которому можно сориентироваться, как закачивать воздух в насосную станцию.

Порядок работы следующий:

• Оборудование отключено.
• Слита вся жидкость из гидроаккумулятора.
• Давление воздуха в баллоне регулируется через ниппель автомобильным насосом с манометром или компрессором.В этом случае значение давления должно быть не менее 90% от давления, необходимого для включения оборудования.
• Перед закачкой воздуха в насосную станцию ​​снимается крышка реле давления. Для этого откручивается пластиковый винт и изменяется сила затяжки соответствующих пружин узла.
  Поворачивая гайку P, регулируется давление включения насоса — его меньшее значение. При повороте гайки по часовой стрелке давление увеличивается, а при повороте — уменьшается.
  При повороте гайки ΔP диапазон рабочего давления регулируется между его верхним и нижним значениями.Вы можете расширить этот диапазон, вращая элемент по часовой стрелке, и сузить его против часовой стрелки.
• После настройки, станция подключается к электросети, предварительно налив в нее воду. Показания давления контролируются манометром.

Совет: Необходимо следить за тем, чтобы значение верхнего рабочего давления не превышало 95% от максимально возможного на выходе из насосной станции, как указано в технических характеристиках устройства.В противном случае электронасос не выключится, что приведет к его быстрому износу, да и цена агрегата достаточно высока.

• Необходимо проводить периодическое обслуживание аккумулятора станции. Жидкость постоянно содержит растворенный воздух, что постепенно уменьшает объем резиновой мембраны в резервуаре.
  На их большую вместимость встроены специальные клапаны, через которые выпускается воздух. Перед прокачкой насосной станции с малым гидроаккумулятором необходимо:

1. обесточить насос и слить всю воду из бака с помощью специального крана или ближайшего к устройству;
2. эту процедуру необходимо выполнять до трех раз подряд.

Удалять воду с мембраны нужно своими руками не реже одного раза в два месяца. Как закачать воду в насосную станцию ​​хорошо показано на видео в этой статье.
Своевременное выполнение профилактических мероприятий, контроль реле давления в системе способствует длительной работе насосной станции.

К сожалению, даже самое надежное насосное оборудование может выйти из строя. Среди нарушений в работе — серьезные поломки и частый износ трущихся деталей или уплотнителей.Исправление простейших проблем по плечу домашнему мастеру, но согласитесь, что даже элементарные ремонтные операции нужно уметь правильно проводить.

Мы рады помочь Вам освоить нелегкий труд мастера по ремонту бытовой техники. В предлагаемой вашему вниманию статье подробно описаны все типичные виды поломок насосных агрегатов. Представлены эффективные методы устранения сбоев в работе водопроводных сооружений.

Желающие отремонтировать насосную станцию ​​своими руками найдут ответы на все вопросы, которые возникают в таких случаях.Полезная информация, подкрепленная пошаговыми фотоинструкциями, схемами и видео.

С помощью насосной станции можно решить несколько задач, связанных с водоснабжением:

• организовать автоматический переток воды из источника в систему водоснабжения дома;
• отрегулировать давление воды в водопроводе, доведя его до приемлемого уровня;
• защитить водопровод от гидроудара;
• Обеспечить подачу воды на случай проблем с водоснабжением.

При устранении неисправности насосной станции необходимо помнить, что сухой ход категорически не рекомендуется практически для всех моделей поверхностных насосов. Перед включением насоса для проверки его работы убедитесь, что он наполнен водой. Если это не так, устройство необходимо заполнить через специальное заливное отверстие.

«Сухой ход», т.е. работа без водозабора, на холостом ходу, очень опасен практически для всех моделей поверхностных насосов. Детали сильно изношены, обмотка электродвигателя может перегореть

# 1: Насос работает, вода не течет

Если насос включается и вы можете видеть (слышать), что он работает, но вода не попадает в емкость, следует выяснить, куда именно эта вода уходит.Первое, что нужно проверить. Если что-то пошло не так, вода просто пролилась обратно. Если в заборном шланге есть вода, то обратный клапан ни в чем не виноват, нужно искать другую причину.

Если шланг пуст, снимите его и осмотрите обратный клапан. Может случиться так, что насосная станция вообще не перекачивает воду из-за простой закупорки вентильных отверстий. Достаточно промыть прибор, чтобы он снова заработал правильно.

Иногда необходимо заменить пружину или весь клапан.Разумеется, после замены детали или ремонта следует проверить работу отдельных узлов насосной станции, и только после этого произвести окончательную сборку и запустить устройство.

Обратный клапан необходим для нормальной работы насосной станции. Если его отверстия забиты, нужно просто разобрать устройство и промыть его.

Если во всасывающем шланге есть вода, проверьте все соединения и трубы между насосом и баком на герметичность. Возможно, вода просто вытекает через трещину или отверстие.Поврежденную трубу необходимо заменить, а негерметичное соединение необходимо очистить, загерметизировать и снова загерметизировать.

Если резьбовые соединения насосных станций становятся негерметичными и негерметичными, их необходимо очистить и повторно загерметизировать подходящими материалами.

Есть третья причина, по которой вода не попадает в резервуар: низкий дебит источника воды. Это происходит, если по каким-то причинам вода не попадает в водозаборную часть колодца или колодца.

Это происходит, например, в результате заиливания или пескоструйной обработки.Или насос для источника выбран неправильно, слишком быстро откачивает воду, его запасы не успевают восстановиться.

Как правильно выбрать, установить и подключить водозаборник, изложено в статье, с которой мы рекомендуем вам ознакомиться.

Насос, скорее всего, придется заменить, есть специальные модели для малотоннажных источников. Для увеличения дебита колодца имеет смысл его перекачать, т.е. промыть скопившуюся грязь. Для промывки колодца следует использовать отдельный насос, а не тот, что идет в комплекте с насосной станцией.

В качестве срочной меры иногда рекомендуется набирать воду с большей глубины, но эту рекомендацию следует использовать с осторожностью. Если источник песчаный, водозабор слишком глубокий или погружной насос может привести к загрязнению насосного оборудования и его серьезным поломкам.

Еще одна возможная причина, по которой насос перестал перекачивать воду — износ рабочего колеса. В этом случае он будет вращаться на холостом ходу. Вам придется снять насос, разобрать его, промыть, заменить крыльчатку и, возможно, корпус насоса.Иногда проще установить новый насос.

Если вышеперечисленные «диагнозы» не подтверждаются, имеет смысл просто проверить напряжение в электросети … Если оно слишком низкое, насос включится, но не сможет подавать воду. Осталось наладить нормальное электроснабжение, чтобы насосное оборудование снова работало в нужном режиме.

# 2: Устройство включается, но не работает

Это происходит с насосами, которые не использовались долгое время (например, в зимний период).Поскольку зазор между крыльчаткой и корпусом небольшой, эти элементы, будучи неподвижными, могут просто «прилипать» друг к другу.

При включении насос будет нормально гудеть, но рабочее колесо останется неподвижным. В такой ситуации следует немедленно выключить устройство.

Зазор между рабочими колесами (крыльчаткой) насоса должен быть небольшим. Если колеса изношены, увеличится клиренс и снизится производительность устройства, поэтому колеса лучше заменить на новые.

Справиться с этой проблемой несложно, достаточно пару раз провернуть крыльчатку руками. Если после включения насос возобновляет работу, значит, препятствие устранено.

Конечно, перед запуском в эксплуатацию насос, который некоторое время не работал, не помешает его промыть. Иногда крыльчатка тут ни при чем, конденсатор просто вышел из строя. Поврежденный элемент необходимо заменить.

Перегоревший конденсатор — частая причина поломок насосных станций.Заменить его на новый элемент с подходящими характеристиками несложно.

# 3: насосная станция рывками

Такое поведение техники чаще всего характерно для ситуаций, когда есть проблемы с давлением внутри гидробака. В первую очередь нужно проверить поведение манометра. Если при поступлении воды насос отключается, как ожидалось, но вскоре происходит резкое падение внутреннего давления, следует искать внутренние проблемы.

Скорее всего, сломалась мембрана в аккумуляторе. Убедиться в этом несложно: если открыть штуцер, расположенный на «воздушной» стороне бачка, из него потечет вода, а не воздух.

Гидравлический бак необходимо разобрать, аккуратно разобрать, удалить поврежденную мембрану и заменить на новую, точно такую ​​же. Пытаться как-то отремонтировать поврежденный лайнер обычно бесполезно, он снова быстро испортится.

Последовательность работ по замене мембраны гидробака представлена ​​в фотоколлекции:

Галерея изображений

Иногда счастливые обладатели колодца и автономного водоснабжения загородного дома сталкиваются с проблемой, когда вода перестает течь из крана в доме.Причин, по которым насос не перекачивает воду из источника, может быть множество. Чтобы избавиться от этой проблемы, нужно найти и устранить причину. В нашей статье мы опишем наиболее частые причины, по которым насос может не откачивать воду из гидротехнического сооружения. Кроме того, мы дадим рекомендации, как их устранить.

Для правильной и бесперебойной работы насосного оборудования необходимы два важных компонента — вода и электричество. Если выявить элемент, не позволяющий агрегату работать, будет легче найти причину.

Для того, чтобы колодец или другое гидротехническое сооружение обеспечивало бесперебойную подачу воды, должны быть выполнены 4 условия:

• Источник должен иметь воду, которую можно перекачивать.
• Правильное электроснабжение насосного оборудования (частота и напряжение должны соответствовать параметрам, на которые рассчитана установка).
• Насос должен быть в хорошем рабочем состоянии, то есть его мощность и производительность должны быть в пределах нормы.
• Все краны, фильтры, клапаны и трубопроводы должны быть в рабочем состоянии.

Поскольку водопровод можно использовать не только для дома, но и для полива сада, проблему нужно искать в трех направлениях:

• в гидротехническом сооружении;
• внутри дома;
• в земле.

Но действовать надо методом исключения. Сначала отсоединяем подающий шланг в кессоне. Если жидкость течет, значит проблема в доме или на магистральном трубопроводе в траншее.Если вода не течет, то проблему следует искать ниже уровня земли в колодце или оборудовании.

Если насосный агрегат гудит, но жидкость не качает, то проблема может быть в следующем:

1. Произошла ошибка в процессе установки, на этапе подбора комплектующих или во время работы.
2. Иногда это происходит из-за скачков напряжения или значительного уменьшения количества воды в источнике.
3. Обрыв фазы может произойти во внутренней структуре электродвигателя.

Совет: если ранее исправный агрегат не качает воду, то причину следует искать в отсутствии воды или электричества. С новым, ранее не использовавшимся оборудованием все будет сложнее. Здесь причина может лежать где угодно.

Общая причина

Если ваше насосное оборудование гудит, как в работе, но не качает воду из скважины, то причины могут быть связаны с механическими повреждениями или засорением гидротехнической конструкции.Для начала постарайтесь вспомнить, какая вода шла из-под крана накануне поломки.

Если из крана потекла мутная жидкость или при штатном режиме работы насосного оборудования давление внезапно начало снижаться, то неисправность, скорее всего, кроется в самой скважине. Это происходит, если гидротехническая конструкция заилена или забита. Это явление обычно называют пескоструйной обработкой скважины. А звонить можно по:

• мелкие водоросли, обитающие в воде;
• твердых примесей, переносимых током;
• осыпание камня от стен тоннеля;
• песок поднят со дна скважины насосным оборудованием.

Все эти компоненты могут закупорить просвет гидротехнической конструкции. В результате из-под крана пойдет сначала мутная вода с песком, потом с воздухом, а потом и вовсе прекратится поток. В этом случае защита от работы «всухую» в вашем насосном оборудовании может не сработать.

Для устранения проблемы вам необходимо:

1. Вытащить погружной насос из колодца.
2. Вся вода из гидросистемы откачивается.
3. Внутреннее пространство продезинфицировано.
4. Вода снова откачивается. Время повторной откачки зависит от используемого дезинфицирующего средства.

После очистки колодца насос должен заработать. Но даже если этого не произошло, не стоит вешать нос, потому что очистка гидротехнической конструкции улучшит качество воды и долговечность источника.

Что делать дальше?

Если очистка колодца не помогла, то причинами неисправности могут быть следующие ситуации:

• отказ механических частей насосного оборудования;
• поломка в системе электроснабжения;
• нарушение герметичности и целостности магистрального трубопровода;
• неисправность одного или нескольких блоков управления насосом.

Но чтобы точно понять, в чем причина, погружной агрегат нужно поднять на поверхность из колодца. Затем насос опускают в емкость достаточного размера, наполненную водой, и запускают:

1. Если при пуске мотор начинает работать, значит, в электросистеме нет поломок. В противном случае можно заподозрить такие неисправности. Но поиск и устранение причин поломки электросистемы должен проводить опытный специалист.
2. Стоит посмотреть на работающий мотор. При этом постарайтесь визуально оценить целостность всех трубопроводов и шлангов. Иногда насос не поднимает воду хорошо из-за того, что нарушена герметичность шлангов, и давление в системе упало.
3. Но можно не сразу заметить утечку, особенно если повреждение очень небольшое. Чтобы такие места были более заметными, выход на шланге необходимо закрыть рукой. Тогда давление в трубопроводе увеличится, и в местах разгерметизации появятся струи фонтанирующей воды.

Важно: поврежденный шланг лучше не клеить, а приобрести и заменить на новый. Дело в том, что из-за сильного надавливания пятна могут отклеиться.

Если агрегат работает, но воду не качает

Допустим, проблем с электросистемой и целостностью шлангов не обнаружено, но водяной насос все равно не качает жидкость из колодца. Остается только в самом насосном оборудовании искать ответ на вопрос, почему устройство не перекачивает воду.Для этого вы можете сделать следующее:

1. Для начала нужно проверить фильтрующее устройство и обратный клапан. Они могут засориться, и их нужно будет очистить. В некоторых случаях может потребоваться замена этих изделий или одного из них на новый элемент из-за полного износа старой детали.
2. Второй проверяемый блок в насосе BC (бытовой центробежный) — это защита от «сухого хода». Датчик мог просто сгореть, поэтому агрегат стал работать в колодце без воды.Это быстро приводит к перегреву электродвигателя и выходу его из строя. Такое оборудование лучше не ремонтировать, а заменить на новое. Так будет надежнее и безопаснее эксплуатировать агрегат в будущем.

Общие неисправности

Чаще всего владельцы скважин сталкиваются с проблемой, когда погружной насос ранее исправно работал и перекачивал воду, но вдруг перестала течь вода из крана. Мы перечислим возможные неисправности, которые привели к такой ситуации, а также расскажем, что делать:

1. Значительное снижение уровня воды в гидротехническом сооружении… В этом случае вода сначала течет нормально, потом течет слабо и поток вообще прекращается. В этом случае оборудование с тепловым реле или поплавковым механизмом автоматически отключится. Также может срабатывать защита от сухого хода. Обычно такая проблема наблюдается летом во время засухи, если при рытье колодца, колодца допущены ошибки или неправильно определена их производительность. Решение:
   • всегда используйте защиту от работы «всухую», чтобы поддерживать насос в хорошем состоянии;
   • бурение колодца или колодца лучше проводить зимой, когда грунтовые воды стоят на самой низкой отметке, то летом уровень критически не упадет;
   • для сверления, обращаться только к профессионалам;
   • может потребоваться очистка колодца.

1. Производительность насосного агрегата выше дебита гидротехнического сооружения … Другими словами, источник не успевает наполниться водой, и насос быстро ее откачивает. В этой ситуации происходит то же самое, что и в случае сухой работы. Датчики сработают и отключат помпу. Это может произойти, если насосное оборудование выбрано неправильно, многие точки водозабора открыты и при этом идет полив огорода.Для устранения проблемы необходимо:
   • выбрать подходящий насос исходя из производительности скважины и оборудования;
   • при выборе учитывать часы пик потребления воды;
   • не открывать одновременно все краны в доме;
   • Запас мощности мотора должен быть небольшим.

1. Слабый напор не дает воде подниматься из источника … Так же может случиться при неправильном выборе оборудования. Например, если вы приобретете устройство с максимальным напором 30 м для колодца глубиной 50 м, то он просто не сможет поднять воду на поверхность.В этом случае вы будете слышать звук работы агрегата до тех пор, пока тепловое реле не отключит питание. Чтобы устранить проблему, нужно правильно выбрать помпу.

Совет: при выборе агрегата по напору стоит учитывать горизонтальные участки трубопровода. При этом их считают в соотношении 5 к 1, то есть 5 метров горизонтали приравниваются к 1 метру вертикали.

1. Пониженное напряжение … Многие насосы очень чувствительны к колебаниям сетевого напряжения.При падении ниже 200В погружной агрегат может либо вообще не включиться, либо запуститься, но резко снизить давление и затем прекратить подачу воды. Для обнаружения проблемы потребуются измерительные приборы. Для устранения можно сделать следующее:
   • подключить помпу к генератору;
   • используйте стабилизатор напряжения или автотрансформатор.

1. Засорение трубопроводов, клапанов или фильтрующего устройства на насосном оборудовании … Это часто наблюдается во время первоначального запуска или после обслуживания, в результате чего мусор, пыль и грязь попадают в трубы и забивают перечисленные детали.Иногда это происходит из-за попадания мусора снизу гидротехнического сооружения. Чтобы разобраться с проблемой стоит:
   • будьте внимательны при сборке нового оборудования или выполнении технического обслуживания;
   • поднять насосное оборудование на поверхность и промыть его; для этого агрегат должен работать в емкости с водой со снятым обратным клапаном и без трубопроводов.

1. Отсоединенный или поврежденный трубопровод … В этом случае из источника будет слышно бульканье воды.Необходимо проверить соединение и целостность шланга.
2. Полный отказ насосного оборудования … Если слышен звук работающего мотора, но вы не нашли других причин, то можно предположить неисправности с механическими частями насоса. Осталось поднять агрегат на поверхность и отнести в сервисный центр.

Чтобы использовать воду из колодца или глубокого колодца, совсем не обязательно поднимать ее на поверхность руками с помощью ведра.Современные погружные насосы за относительно небольшие деньги позволяют избавиться от «лишних» трудозатрат и дают возможность автоматизировать водоснабжение частного дома. Многие домовладельцы устанавливают собственное насосное оборудование, подключают автоматику и монтируют трубопроводы. Такие мероприятия заканчиваются с переменным успехом. Часто оказывается, что погружной насос не качает воду, хотя слышно, что у него работает мотор. Попробуем разобраться, какие ошибки к этому приводят, и что делать в этом случае.

Этот вопрос необходимо рассмотреть в первую очередь. В автономную систему водоснабжения, помимо оборудования для впрыска энергии, входят и другие важные элементы, каждый из которых должен работать исключительно хорошо. Также насосу для работы нужна энергия и, собственно, вода.

Итак, чтобы скважина давала воду без перебоев, необходимо выполнение четырех условий:

1. Что скачать: наличие воды в необходимом количестве.
2. За счет чего скачать: качественное электроснабжение оборудования (напряжение, частота).
3. Что качать: хорошее состояние и оптимальная мощность / производительность насоса.
4. Зачем перекачивать: исправно работающие трубопроводы с достаточным сечением и эффективными элементами проводки (краны, вентили, фильтры, смесители и т. Д.).

Схема Схема организации автономного водоснабжения частного дома из колодца

Как искать проблему

Система, предназначенная не только для полива, но и для водоснабжения дома, имеет самую сложную конфигурацию.В таком случае есть смысл рассмотреть по сайтам. Их будет три:

• в колодце,
• в земле,
• в доме.

Действовать нужно методом исключения. Сначала отсоедините трубу в кессоне, если течет вода, то нужно искать проблемы в доме или на горизонтальном участке трубопровода, который находится в земле. Если вода совсем не поднимается, проблема где-то внизу.

Если погружной насос гудит, но не качает воду, то это означает, что где-то была допущена ошибка:

• на этапе подбора комплектующих,
• при установке,
• во время работы.

Хотя возможны более-менее объективные причины, например скачки напряжения или критическое падение уровня воды у источника. Поэтому, если насос работал нормально, а потом начались проблемы, логично сначала обратить внимание на переменные факторы (вода и электроснабжение), а затем приступить к проверке оборудования и работоспособности проводки. Когда новая, только собранная система не запускается, проблемы могут быть где угодно.

Работающий насос не качает воду: возможные неисправности

Далее рассмотрим типичные проблемы, дадим рекомендации, как диагностировать и устранять, если есть возможность это сделать в домашних условиях.Список будет пронумерован, но это не относится к порядку поиска или «популярности» проблем. Иногда пользователи допускают сразу несколько ошибок, а зачастую в этом «букете» некоторые из них второстепенные — следствие ранее совершенных и не устраненных в срок.

№ 1. Уровень воды в колодце или колодце упал.

Вода течет некоторое время, затем поток прерывается. Насос (например, вибрационный насос) может продолжать работать, агрегаты со встроенным термостатом или поплавковым выключателем.При наличии защиты от сухого хода работает. Эта проблема в основном наблюдается в летний период, когда водоносные горизонты истощены (много воды в частном секторе расходуется на орошение посевных площадей, осадков мало). Также неприятности ждут хозяев, если при бурении и обустройстве скважины допущены ошибки или неправильно определен ее дебит.

Динамический уровень может меняться в течение сезона

Во избежание выхода из строя насоса необходимо применять защиту от сухого хода.Бурение скважины на воду следует заказывать у подрядчика с хорошей репутацией и всеми разрешительными документами, что соответствует всем нюансам технологии, дает реальную гарантию и выдает пользователю сертификат на скважину. При выборе глубины сверления прислушивайтесь к советам профессионалов. Если колодец старый, возможно, его нужно почистить.

При этом учитывается показатель помпы, указанный в паспорте как л / мин. (м 3 / ч). Иногда оказывается, что вода откачивается слишком быстро, и кожух не успевает наполниться.В итоге у нас будет такой же «пробный прогон», что и в первом абзаце, «симптомы» будут аналогичными. Обычно это происходит, когда он включается одновременно. большое количество точек разбора или «массовый» полив сада осуществляется через трубы / шланги большого диаметра.

Производительность насосного оборудования должна точно соответствовать производительности скважины. Запас хода, если разрешен, небольшой. Также важно, сколько воды можно потреблять на объекте за раз или за час.Если расход источника небольшой, то иногда проблема решается грамотной организацией анализа воды — не открывать сразу все краны.

№ 3. Напора насоса недостаточно, чтобы поднять воду и закачать ее в дом.

Напорная характеристика отражает способность оборудования транспортировать воду на определенную высоту при номинальной производительности. Другими словами, если у вас есть колодец глубиной 50 метров, то устройство, в паспорте которого указано общее давление 30 метров, просто не будет выдавливать воду на поверхность.В этом случае вы будете слышать звук мотора, пока тепловое реле не отключит питание.

График показывает взаимосвязь между производительностью насоса и давлением воды

Важно! Также необходимо учитывать горизонтальное сечение. Обычно предлагается приравнять 10 метров горизонтальной трубы к 1 метру вертикальной. Но если у трубопровода повышенное местное сопротивление (много изгибов, отводов, тройников, фильтров и т. Д.), Лучше рассчитывать в соотношении 5: 1.

№ 4. Падение напряжения в сети

Для большинства насосов отклонения напряжения становятся критическими. Если просадка в сети ниже 200 вольт, то, как правило, погружной насос вообще не включается или начинает работать, но давление резко падает, вплоть до полной остановки движения воды (нет достаточной производительности) при работающем двигателе.

Выявить проблему измерителями можно … Так же можно временно подключить помпу к генератору — если пошла вода, значит возникла загвоздка в блоке питания.Стабильное напряжение можно получить с помощью стабилизатора или автотрансформатора.

№ 5. Забит трубопровод, запорная и регулирующая арматура, фильтр на насосе.

Аналогичные проблемы наблюдаются при пусковом пуске, например, после сборки новой системы или после обслуживания уже эксплуатируемой. Во время установки в трубы могут попасть грязь или посторонние частицы (лен, обрезки фумовой ленты и т. Д.), Которые забивают фильтры, картриджи и сетки смесителя. При прокладке трубопроводов, фитингов и трубопроводного оборудования рекомендуется соблюдать осторожность.

Чистота — залог безупречной работы автоматизированной системы водоснабжения

Если в скважине много мусора, песка, ила, засорены сетка и крыльчатки нагнетательного узла, погружной насос гудит , но не качает. Единственный способ решить проблему — поднять насос на поверхность и промыть его. Необходимо временно дать устройству поработать в емкости без обратного клапана и подсоединенного патрубка («через себя»).

Важно! Послушайте помпу, практически при любой проблеме с подачей воды наверх, звук мотора меняется — обычно становится тише.

№ 6. Трубка отсоединена от насоса или повреждена

В этой ситуации из источника воды слышны звуки пузырей. Проблема возникает, когда насос работает и включен, но поток перекрывается. Иногда это происходит, если соединение неправильное (хомут на шланге плохо затянут или труба ПНД не полностью вставлена ​​в фитинг). Распространенной ошибкой является неправильное подвешивание насоса, когда кабель / шнур ослаблен и весь вес приходится на трубу.Разрывы труб возможны только в результате брака или механического повреждения.

Качество самой трубы и подключения к насосу имеет смысл проверить на поверхности. Для этого можно выполнить пробную откачку воды из емкости, в том числе с кратковременной искусственной перекрытием протока.

№ 7. Неисправна помпа

Если слышен звук двигателя, и все «поисковые мероприятия» не дали результатов, возможно, что-то случилось с насосным агрегатом, а точнее с его механическим часть.Например, в центробежных насосах пластиковые рабочие колеса на валу могут закручиваться, поршень выходит из строя в вибрационных устройствах, шток ломается и т. солидный срок службы. Выход из положения — поднять, протестировать на поверхности, разобрать (желательно в сервисном центре).

Выводы

Зимой вода на каком-то участке трубы может замерзнуть и перекрыть поток. Иногда все банально и просто — забыли открыть какую-то запорную арматуру.Конечно, невозможно обсудить все возможные поломки и ошибки, но это основные, с которых нужно начинать. В любом случае главное правильно выбрать комплектующие системы и аккуратно ее собрать. Необходимо соблюдать требования производителей насосов и другого используемого оборудования и приступать к устранению неисправностей, как только что-то пойдет не так.

Видео: выбор погружного насоса

Как известно, применяемый в насосных станциях (мембранный резервуар) в сочетании с автоматическим включением / выключением насоса действует как буфер, а также как блок управления насосом.В момент включения помпа принимает на себя лишнюю нагрузку. При достижении определенного уровня давления насос отключается по мере заполнения. Постепенно по мере поступления воды давление в системе начинает снижаться, что фиксирует автоматика, включающая насос.

Как правило, на насосных станциях регулируется диапазон давлений, в котором насос включается и выключается. Минимальный диапазон может отрицательно сказаться на работе насоса, потому что он будет слишком часто включаться.

Вот что мы выяснили. Но что делать, если по истечении гарантийного срока насосная станция перестала работать? Как найти причину неисправности насосной станции и устранить ее самостоятельно?

В таком волнующем многих владельцев загородных домах вопросе, как самостоятельный ремонт насосной станции, мы постараемся разобраться в нашей сегодняшней статье.

А если вас интересует ремонт насосов типа «Trickle», «Aquarius», «Baby» и др., То наиболее подробно обсуждаются наиболее частые причины неисправностей таких насосов и способы их устранения. в нашей статье, посвященной ремонту.Рекомендую прочитать !!!

Неисправности и ремонт насосной станции

Причины сбоев в работе насосных станций могут быть самыми разными и лучше всего рассматривать каждый конкретный пример отдельно. В этой статье мы рассмотрим основные и самые частые.

Все эти неисправности насосных станций легко устранить в домашних условиях.

Основные причины неисправностей и ремонта насосной станции

1) Станция работает (насос вращается), но воду не качает

• В первую очередь нужно проверить, не нарушена ли герметичность подходящих трубопроводов и удерживает ли ее обратный клапан, находящийся в воде в колодце или колодце.Необходимо тщательно проверить все соединения и попадание обратного клапана (возможно, посторонние частицы, песок, заклинивание, сломанная пружина и т. Д.).
• Также проверьте наличие воды в трубопроводе между насосом и колодцем. Сам насос также необходимо залить водой. Если его нет, то необходимо заполнить его через заливное отверстие.
• Возможно, вода в колодце или скважине просто закончилась. В этом случае вы можете попробовать опустить всасывающий шланг или трубку глубже.Не забывайте, что расстояние от насоса до уровня воды в колодце (колодце) не должно превышать максимально допустимое для этого насоса значение.
• Также существует вероятность большого скопления загрязнений между корпусом насоса и рабочим колесом, которое может быть вызвано высоким содержанием абразивных веществ в воде (например, песка). В этом случае помпа работает сама на себя. Здесь стоит заменить крыльчатку и корпус или, если их нет в продаже, всю помпу (но не полностью насосную станцию).
• Может быть другая причина — низкое напряжение в сети. В этом случае все будет работать, и вы не будете ждать воды, потому что электродвигатель не набирает обороты.

2) Насос очень часто включается и качает рывками

Здесь нужно обратить внимание на показания манометра, расположенного на блоке автоматики. Если стрелка прибора поднимается до того давления, на которое была настроена насосная станция (при этом отключится насос), а затем перед включением резко падает, причин может быть несколько.

3) Насос работает, но вода поступает с перебоями

• Куда-то засасывается воздух. Необходимо проверить уровень воды в колодце, всасывающий патрубок от насоса к колодцу и стыки.

4) Насос регулярно качает воду, но не выключается

Видео: Почему не выключается насосная станция?

5) Насос не включается

• Проверить наличие питания тестером, осмотреть контакты реле давления.Если они подгорели, очистите их.
• Проверить двигатель, прозвонить обмотки на обрыв. Если электродвигатель перегорел, что вы сразу поймете по характерному запаху перегоревшей изоляции, то лучше не экспериментировать и доверить ремонт насосной станции специалистам.

6) Насос гудит и не крутится

• Часто бывает, что насосная станция всю зиму пролежала где-то в сарае, а весной вытащили и пытаются включить.Насос начинает гудеть. По той простой причине, что он долгое время оставался неподвижным и без воды, крыльчатка насоса «прилипла» к корпусу. Надо вручную покрутить крыльчатку двигателя с тыльной стороны, а потом воткнуть в сеть.
• Есть вероятность, что вышел из строя конденсатор, расположенный в фирменной коробке электродвигателя. Насосы оснащены трехфазными двигателями и используют конденсатор для подключения к сети 220 В.
• Недостаточное сетевое напряжение.

В этом материале мы разобрали наиболее частые проблемы, при которых можно сделать ремонт насосной станции своими руками, не прибегая к помощи специалистов.

Видео: ремонт насосной станции Pedrollo

Ремонт водной станции своими руками

На протяжении многих лет главной мечтой многих людей было иметь собственную квартиру. Однако сегодня приоритеты изменились. У значительного числа все чаще возникает желание переехать жить в деревню или в частный дом, расположенный в черте города.Когда появляется возможность, они воплощают в жизнь свои мечты. Однако жизнь на собственном участке имеет свои особенности. Возникает много проблем. Один из них — создание полноценного водопровода.

Основные инвестиции в строительство такой системы — это создание источника воды на участке и прокладка водопровода. Они могут быть дороже подключения к централизованному водопроводу. Однако при эксплуатации из года в год можно экономить на оплате потребляемой воды.

Наличие на участке собственной системы водоснабжения — определенные обязанности. Чтобы он работал исправно, необходимо регулярно обслуживать оборудование, входящее в систему водоснабжения. Основным элементом систем автономного водоснабжения является насосная станция. В случае неисправности ремонт данного оборудования можно произвести своими руками, зная технологию его выполнения и следуя рекомендациям специалистов.

Назначение водонасосной станции

Основным элементом любой частной системы водоснабжения является насосная станция.Если система водоснабжения была спроектирована правильно, то в этом случае в систему водоснабжения будет входить колодец, из которого по трубам в несколько домов подается достаточный объем воды.

Уровень воды на поверхности такого колодца необходимо поднять, потому что водоносный горизонт находится на большой глубине. Чтобы насосное оборудование не включалось в работу каждый раз при использовании крана в доме, необходимо обеспечить определенное давление в системе водоснабжения.Именно для этого и нужна насосная станция.

Состав водонасосной станции

Насосную станцию ​​можно отремонтировать вручную.

Каждый домовладелец хочет быстро справиться с поломкой, но сэкономить на услугах. Как быть в такой ситуации? Есть выход! Необходимо отремонтировать насосную станцию ​​своими руками. Чтобы справиться с поломкой автономной системы, необходимо знать некоторые навыки ремонта конструкций представленного типа.

Принцип работы насосной станции

Как работает насосная станция? Ответ на поставленный вопрос должен быть известен всем потребителям, тогда неисправности насосной станции и их устранение самостоятельно будут доступны каждому человеку.

Эта установка состоит из трех блоков: насоса, резервного бака и управляющего реле. Где все части взаимодействуют. Насосный агрегат перекачивает жидкость из отверстия скважины в емкость или аккумулятор. Датчик давления регулирует уровень вещества в емкостях. Когда резервуар минимально заполнен жидкостью, датчик включает насос и выключает его, когда он заполнен. Бак-ячейка оснащена механическим датчиком (поплавком), гидроаккумулятор — электронным. Эти устройства принимают воду, подаваемую насосом, накапливают ее и возвращают в состав потребителя.

Все части устройства очень важны.Ведь поломка только одной детали может привести к выходу из строя всего устройства.

Разновидности типовых поломок станций

Насосная станция не работает из-за следующих проблем:

1. Частые отключения электроэнергии. Без питания насос и отдельные датчики перестают работать.
2. Непостоянство водного вещества. Дебетовые ресурсы некоторых скважин не позволяют станциям работать на полную мощность. Кроме того, уровень расхода воды может упасть до крайней точки водозабора.
3. Реле или поплавковый клапан не работает. Тогда насос не включится.
4. Насос перестает работать. Поэтому вода перестает поступать в резервный бак.
5. В резервуаре или аккумуляторе отсутствует давление. В такой ситуации водовод останется без вещества, что приведет к затоплению помещения.

Мы знаем основные причины. Поэтому постарайтесь заранее обеспечить качественную подачу ЛЭП и необходимый уровень воды в колодцах.Своевременно проводите ремонтные работы запчастями.

Частые включения насосной станции, рывки и перебои подачи воды

Если насосную станцию ​​часто включают, то это грозит преждевременной поломкой оборудования. Поэтому, как только этот симптом был обнаружен, необходимо приступать к ремонтным работам. Но сначала следует выяснить причины частого включения устройства и прерывистой подачи водного ресурса:

При частом включении насосной станции необходимо оперативно проводить ремонт

1. Насосную станцию ​​часто включают, если объем гидроаккумулятора небольшой (24–32 л).В такой емкости запас жидкости составляет не более 50 процентов. То есть вместо положенных 24 литров запас вещества составляет 12 литров. Такое количество воды расходуется быстро, поэтому насос подключается в частом режиме. Что делать? Установить дополнительный резервуар, подключить его параллельно нагнетаемому резервуару.
2. Неправильное включение реле. В этих условиях увеличивают дельту, строят порог приседания для подключения насосного устройства. Давление в гидроаккумуляторе не должно быть ниже установленного штуцера. Обязательно ремонтируйте реле давления насосной станции, ведь очень часто именно эта поломка приводит к частому включению оборудования. Давление воздуха в гидроаккумуляторе насосной станции можно регулировать при помощи ниппеля автомобильного насоса с манометром или компрессора. Давление воздуха должно составлять девяносто, сто процентов от требуемого давления переключения этого оборудования.
3. Обратный клапан засорен. В этом случае он перестает блокировать жидкость, поэтому она покидает систему, давление падает и насос подключается.Необходимо очистить клапан, если проблема не исчезнет, ​​то замените эту деталь.
4. Мембрана для насосной станции может вызвать частые включения и прерывистую подачу водных ресурсов. Если станция функционирует, значит давление жидкости велико; при выключении оборудования сразу падает давление воды. Вердикт один: замена мембраны или фальца. Необходимо снять аккумулятор и устранить поломку!
5. Насосная станция работает рывками из-за поломки золотника, который находится в верхней части гидроаккумулятора.Поломку можно устранить, сняв мембрану и заменив неисправный ниппель на исправный.
6. Тщательно осмотрите все соединения, чтобы предотвратить утечку жидкости.
7. Вода может подаваться с перерывами, если насосная станция втягивает воздух. Проверить водный ресурс в скважине (трубы, идущие от скважины к насосу). Уровень всасывания не должен превышать девяти метров.

Станция не включается, что делать

Почему нельзя включить насосную станцию? Начните с проверки электропитания и сетевого напряжения.А также следует осмотреть вилки, розетки, шнуры на предмет окисления проводов.

Если все позиции проверены, а оборудование по-прежнему не работает, значит, проблема в моторном отсеке.

Насос работал всухую без воды

Выключите насос, проверьте крыльчатку, устраните причину, подождите, пока двигатель остынет.

Ремонт насосной станции

4. Насосная станция часто включается и выключается

Для этого может быть три причины:

Если диафрагма в гидробаке порвалась, замените ее на новую.

Если в нем нет необходимого давления, то накачать до 1,5 атмосферы

Вероятно, не работает должным образом, замените на новый

5. Насосная станция не набирает и не держит давление

Отрегулируйте давление в реле, его может быть недостаточно.
Также возможно попадание воздуха в трубу.

6. Водопроводная насосная станция не отключается

Неправильная установка параметра.
Необходимо установить более низкое давление.

Просмотр видео

Итак, мы разобрались с основными неисправностями в работе насосных станций, выявили основные причины неисправностей и научились их устранять. Эту работу можно выполнить своими руками, но лучше обратиться в специализированную организацию по ремонту насосного оборудования (станций).

Ремонт насосной станции — это типовая операция, с помощью которой поддерживается эффективность функционирования автономного источника водоснабжения.То есть с такой работой рано или поздно столкнется любой владелец колодца или колодца.

Следовательно, каждый домовладелец, жилье которого оборудовано автономной системой водоснабжения, должен владеть хотя бы первичными навыками ремонта насосных станций.

В этой статье мы рассмотрим диагностику типовых неисправностей и последующий ремонт бытовых насосных станций. Более того, все ремонтные работы, описанные в этой статье, может выполнить любой человек, имеющий хотя бы элементарные навыки слесаря.

Конструкция насосной станции состоит из трех агрегатов:

• Сам насос (вибрационный или центробежного типа).
• Емкость (бак или аккумулятор).
• Управляющее реле (поплавкового типа или датчик давления).

И все вышеперечисленные узлы взаимодействуют друг с другом следующим образом:

• Насос перекачивает воду из колодца в емкость или аккумулятор.
• Датчик давления включает насос при минимальном уровне воды в баке или гидроаккумуляторе и выключает — при максимальном уровне… Причем в баке работает механический датчик поплавкового типа, а в гидроаккумуляторе с эластичной мембраной работает электронный датчик давления.
• Бак или гидроаккумулятор принимает воду от насоса, накапливает ее и подает потребителю. То есть эта часть насосной станции связана с внутренним водоводом.

И, конечно же, поломки или сбои в работе хотя бы одного агрегата приведут к остановке всей станции. Ведь каждый конструктивный элемент такого агрегата в равной степени влияет на его функциональность.

Типичные поломки насосной станции

Типичные поломки системы включают следующие проблемы:

• Отключение электроэнергии. Без него помпа и некоторые датчики работать не будут.
• Перебои с водой. Дебит некоторых скважин не позволяет станциям работать на полную мощность очень длительное время. А уровень воды в источнике может просто снизиться, опустившись ниже конца водозаборной трубы.
• Отказ реле давления или поплавкового клапана. При этом наос просто не включается.
• Отказ насоса. В этом случае вода в бак не поступает.
• Сброс давления в баке или гидроаккумуляторе. В этом случае жидкость не попадет во внутренний водовод, и окружающее помещение, скорее всего, будет затоплено.

То есть для поддержания станции в рабочем состоянии необходимо, как минимум, позаботиться о подаче электроэнергии и соответствии уровня воды в колодце глубине погружения водозаборной трубы.Ну а полный цикл обслуживания предполагает своевременный ремонт каждого агрегата станции.

Способы устранения типичных поломок

Для полноценного функционирования насосной станции необходимо периодически осматривать и ремонтировать все узлы и механизмы этого агрегата. Причем профилактический осмотр проводится с определенной периодичностью, а поломки случаются когда угодно.

Перед тем, как устранять поломку, ее также необходимо диагностировать, определив причину поломки по косвенным признакам.И далее по тексту мы рассмотрим типичные косвенные признаки поломок и способы их устранения.

Выход из строя подающего трубопровода

Насос вращается, вода в систему не попадает — такая ситуация знакома многим владельцам автономных колодцев. Причины этой поломки кроются в разгерметизации стыков трубопроводов, выходе из строя обратного клапана или эжектора. Кроме того, такие симптомы могут указывать на нехватку воды в источнике или в рабочей камере насоса.

Устранение такой неисправности происходит по схеме:

• Во-первых, с помощью специального расширительного бачка в насос, а точнее в его рабочую камеру заливается вода. Затем станция снова запускается. Не помогло? Затем переходите к следующей процедуре.
• Во-вторых, проверяется уровень воды в колодце. Если он находится ниже точки забора воды (конец всасывающей трубы), то вам придется наращивать всасывающий участок трубопровода или подождать, пока вода не поднимется до статического уровня.Разве это не причина? Затем переходите к следующему шагу.
• В-третьих, проверяется целостность трубопровода. То есть его извлекают из скважины и проверяют на наличие трещин и других дефектов. Поврежденные участки заменяются новыми.

Кроме того, эти проблемы могут быть вызваны перебоями в подаче электроэнергии, когда на насосе просто не хватает напряжения для достижения полной мощности. Поэтому перед всеми вышеперечисленными манипуляциями просто проверьте напряжение в розетке. А если меньше 170 вольт, то проблема на стороне энергетиков.

Неисправность гидробака (гидроаккумулятора)

При такой поломке насосная станция работает рывками. То есть он включается, закачивает воду в бак и выключается через очень короткий промежуток времени. Причем такой цикл повторяется и повторяется, вызывая раздражение владельца агрегата.

Причина этой поломки только одна — разгерметизация гидроаккумулятора. То есть лопнула мембрана в приводе или протек сам аккумуляторный отсек.И диагностировать такую ​​поломку очень просто: нажимаем на ниппель привода — если из него выходит вода, значит лопнула мембрана, а если выходит воздух, то проблемы где-то в самом деле.

Соответственно заменяется мембрана на новую (иногда вместе с гидроаккумулятором), герметизируется корпус (в проблемной зоне). И воздух закачивается во внутреннюю полость привода (через ниппель).

Неисправность насоса

Это самая серьезная поломка.Более того, его последствия могут выглядеть по-разному. Например, если насос не включается, то причиной такой поломки может быть и отсутствие электричества в сети, и сгоревшие контакты, и сгоревший якорь. Поэтому сначала проверяем свет, включив лампочку, потом проходим контакты в коробке подключения, а после переходим к якорю.

Ну если насос включается, но не вращается, то, скорее всего, перегорел конденсатор в системе запуска или прилипло к корпусу крыльчатка центробежной системы.Чтобы устранить эту проблему, нужно просто «раскрутить» крыльчатку. И если агрегат начинает работать и продолжает работать после включения / выключения, значит, проблема устранена. В противном случае нужно «перебрать» конденсаторы.

Неисправность реле давления

Эта проблема возникает, когда насос работает непрерывно и не выключается. А поскольку его работа контролируется реле давления, вся проблема заключается в неисправности или сбое в регулировке этого агрегата.

Неисправное реле заменяют на новое, а вышедшее из строя заново настраивают.

Причем реле давления настраивается следующим образом:

• Корпус блока управления открывается, открывая доступ к двум регулирующим пружинам — большой, с помощью которой устанавливается нижнее давление, и малой, с помощью которой устанавливается верхнее давление.
• Сама регулировка осуществляется поворотом натяжного винта или гайки.Соответственно, поворот по часовой стрелке увеличивает регулируемое значение, а против часовой стрелки уменьшает измененный параметр. А манипулирование большой пружиной позволяет повышать или понижать минимальное давление в системе, а регулировка маленькой пружины изменяет разницу между минимальным и максимальным давлением.

Следует отметить, что все вышеперечисленные манипуляции должны проводиться только опытными специалистами и только при условии полного контроля давления на выходе из системы с помощью манометра, фиксирующего предохранительный клапан.

Причем нижнее давление должно быть не менее 1,5 атмосфер, а верхнее — не более 5,5-6 атмосфер. В противном случае вы потеряете всю сантехнику и бытовую технику, подключенную к плохо отрегулированному трубопроводу.

глобальных проблем, связанных со сточными водами, оказывают давление на стареющую инфраструктуру

Третья часть из шести

Когда система не работает должным образом, пользователи и инженеры должны видеть полную картину, особенно в системах транспортировки сточных вод.Хотя растущее использование салфеток является проблемой, как обсуждалось в частях 1 и 2 этой серии ( Pumps & Systems , ноябрь, прочтите здесь, а декабрь 2015, прочтите здесь), разные системы будут решать эту проблему по-разному, а различное содержание жидкости будет влиять на производительность. Сточные воды — это не одно и то же. В зависимости от операции или конструкции системы чувствительность может варьироваться для конкретного вида сточных вод.

Несколько международных инициатив пытаются прояснить и определить различные сточные воды.Проектирование и планирование очистных сооружений требует знания того, какие сточные воды или сточные воды необходимо перекачивать для бесперебойной работы и энергоэффективности.

Типы станций

Существует три основных типа насосных станций для сточных вод, в зависимости от используемых типов насосов: обычные насосные станции с сухим карьером, погружные насосные станции и погружные насосные станции в установке с сухим карьером. Тип, который лучше всего работает, во многом зависит от перекачиваемых сточных вод. Это транспортная станция только для неочищенных сточных вод? Станция ливневой воды (в том числе поверхностной)? Это комбинированная станция канализации и ливня? Или это внутри станции очистки сточных вод, что означает, что нужно откачивать только предварительно очищенные сточные воды?

Рисунки 1 (слева) и 2 (справа).Два общих проекта погружной насосной станции (изображения и графика любезно предоставлены KSB)

Большое значение имеют состав и смесь перекачиваемой жидкости. Часто «сточные воды» — единственная информация, которую получают инженеры-прикладники, когда их просят указать насосы. Но предоставление подробного определения конкретной жидкости (например, неочищенных неочищенных сточных вод, предварительно просеянных сточных вод, ливневых вод, ила) жизненно важно для выбора гидравлической системы / рабочего колеса. Особенно в неочищенных сточных водах более частое использование салфеток усложняет выбор насоса, проектирование системы и эксплуатацию.

В этой статье не будут рассмотрены предварительно очищенные сточные воды, и основное внимание будет уделено транспортировке неочищенных сточных вод на очистные сооружения.

Проекты насосных станций

Первым аспектом конструкции, который следует учитывать, является конструкция отстойника насоса и всасывания. Даже если канализационному коллектору требуется определенная скорость, чтобы обеспечить прохождение всех твердых частиц, поток не должен быть слишком быстрым и слишком сильным, чтобы создать вихрь. Впускное отверстие может переносить много воздуха, если оно прыгает с более высокого напора. Инженеры должны учитывать эти факторы.Для комбинированных насосных станций, которые должны перекачивать ливневые и сточные воды, необходимо найти хороший компромисс между минимальной скоростью для транспортировки всего содержимого и максимальной скоростью, чтобы избежать завихрения и захваченного воздуха. Если станция перекачивает только неочищенные сточные воды, основной риск заключается в том, что медленный поток может вызвать осаждение твердых частиц. Эти станции часто работают всего несколько минут в день и в основном с низким расходом.

На рис. 1 показан пример станции ливневой канализации, у которой есть другие требования в качестве станции неочищенных сточных вод. Даже если ливневая станция может обрабатывать различные твердые грузы, рабочая скорость будет в основном высокой, и она будет промываться во время работы.Поток будет намного выше и мощнее в зависимости от конкретного шторма. Большинство этих станций будут удерживать более крупный материал или тяжелые грузы экраном, прежде чем они попадут на насосные станции.

Высокий поток будет смывать твердые частицы и салфетки, но высокие потоки могут создать завихрение в отстойнике и вызвать несбалансированный приток во всасывающий патрубок насоса. Эти станции также подвержены более высокому риску попадания воздуха в отстойник и всасывание насоса. По этой причине приток в отстойник не должен быть слишком высоким или слишком близко к насосам.Кроме того, наличие притока ниже максимального уровня воды — хорошая идея, но инженеры должны убедиться, что обратного потока не будет.

Если уровень всасывания превышает 1–1,5 метра (3,3–5 футов), рекомендуется наличие камеры рассеивания или «балкона» перед входом в отстойник. Эта особенность может способствовать уменьшению занимаемой площади на полу. ¹

Балкон рассеивания прерывает мощность потока, чтобы предотвратить ненужное завихрение и помогает удалить воздух до того, как он попадет в насосы.Филе к противоположной стене должно иметь уклон примерно 10 градусов.

На рис. 2 показан отстойник насосной станции неочищенных сточных вод. Площадь основания нижнего уровня намного меньше, а поддон, стенка и галтели предназначены для направления жидкости с твердыми частицами и салфетками в зону всасывания. Любая зона мертвой зоны создаст риск оседания материалов. Скругления к стене должны иметь наклон 45 градусов или до 60 градусов для тяжелых ящиков. Отстойник, предназначенный для насосных станций неочищенных сточных вод с большей площадью основания, может вызвать проблемы.Растущий объем осаждающихся веществ может в конечном итоге покрыть насосы, потому что они не работают часто (иногда всего 15 минут в день), а неочищенные сточные воды густые и быстро сохнут. Если требуется больший объем для хранения, лучше использовать его из вертикального пространства.

Рисунок 3. Пример большой комбинированной ливневой и канализационной станции.

Для комбинации ливневой и канализационной насосной станции инженеры должны учитывать аспекты обоих (см. Рисунок 3 и Рисунок 1). Даже если насосная станция промывается во время шторма, оседающие твердые частицы в сточных водах могут создавать проблемы.Другой недостаток возникает, если насос того же размера обрабатывает потоки в сухую погоду и большие потоки во время штормов.

Изображение 1. Пример комбинированной станции

Для этих случаев часто выбирают жокей-насос. Даже если этот насос доступен, может показаться, что лучше использовать частотно-регулируемые приводы (ЧРП) для снижения скорости более крупных насосов для потока в сухую погоду, но это вызывает проблемы из-за низкой скорости.

Даже если насос может обрабатывать часть текучести смеси, скорость конца насоса и скорость трубы могут быть недостаточными для надлежащей транспортировки твердых частиц и ветоши.Насос должен работать в рекомендованном Гидравлическим институтом предпочтительном рабочем диапазоне.

Комбинированные станции должны быть способны перекачивать очень высокие потоки во время определенных событий, а также низкие потоки, которые могут переносить много твердых частиц и салфеток в сухую погоду.

Погружные насосные станции

Объем отстойника рассчитывается исходя из необходимого объема хранения жидкости, который связан с максимальной частотой переключения. Однако следует избегать мертвых зон и зон, которые могут вызвать вихри или завихрения.Рекомендуется иметь галтели с уклоном примерно 45 градусов, но 60 градусов может быть лучше для тяжелых грузов. Обычно предпочтительным является круглый отстойник, но возможны отстойники прямоугольной формы.

Между погружными насосами рекомендуются делители. Они относительно недороги и сводят к минимуму влияние потока насосов, установленных рядом друг с другом. Также ниже всасывания насоса делитель может улучшить гидравлический поток в насос и предотвратить несбалансированную нагрузку.

Правильная конструкция и форма отстойника на задней стороне насоса помогают создать хороший поток и гидравлические условия в отстойнике для улучшения транспортировки твердых частиц. Для тяжелых ящиков и больших отстойников можно использовать небольшой миксер. Перед запуском насосов миксер может перевести все во взвешенное состояние и помочь справиться с нагрузкой в ​​более однородном состоянии. По сравнению с клапаном на напорном трубопроводе или насосом с той же целью, смеситель более гибкий и мощный для промывки поддона. Клапан направлен только в одном направлении и может забиться.

Для станций с плавающим илом наверху уровня отстойника важно не иметь постоянного уровня переключения. Рекомендуется максимально снизить уровень отстойника. Может оказаться полезным дополнительный небольшой сливной насос. Небольшой смеситель в отстойнике может помочь создать турбулентность и смешать плавающий ил с другой перекачиваемой средой перед перекачкой.

Приток в отстойник

По возможности, приток должен быть ниже уровня воды. Часто необходимо предотвратить обратный поток, или другие геодезические условия не позволяют притоку быть настолько глубоким.Если приток выше уровня воды, вода скачет в отстойник, и воздух может быть увлечен.

При высоких расходах имеющаяся в потоке энергия может вызвать турбулентность на любом препятствии или на противоположной стене. Перегородка или рассеивающая камера могут предотвратить эти эффекты. Они могут удалять воздух до того, как он достигнет насосов, уменьшать энергию потока и распределять общий поток между насосами при параллельной работе. Камера отвода или «балкон» может понадобиться в случаях, когда уровень притока больше 3.2 фута над уровнем воды. ¹

Обычно скорость притока в отстойник не может быть определена в жестких пределах, но подтвержденное значение составляет в среднем 3,3 фута в секунду.

Трубопровод

Поскольку сточные воды могут меняться по составу и потоку с течением времени, а разные станции обрабатывают разные сточные воды без подробного определения, оптимальная скорость сточных вод не может быть определена математически.

Однако мировой опыт транспортировки сточных вод дает рекомендуемые значения.Возможны некоторые допуски в зависимости от нагрузки. Особенно в случае работы с частотно-регулируемым приводом инженеры и конечные пользователи должны учитывать минимальные скорости. Благодаря этому можно было бы избежать многих поломок.

Для безотказной работы важную роль играют определение размеров и расположение труб и клапанов (см. Рисунок 2 [страница 76] и Рисунки 4 и 5). Правильная конструкция трубопроводных систем и сборных трубок может помочь предотвратить засорение. При параллельной работе отдельные трубы от насоса поднимаются вертикально вверх в нижнюю часть сборной трубы.Поскольку не все насосы работают все время, существует риск того, что твердые частицы и другое содержимое упадут обратно в единственную трубу насоса, который не работает. Если обратный клапан не находится непосредственно под сборной трубой, твердые частицы оседают на задней стороне обратного клапана, препятствуя его правильному открытию.

Изображение 2. Плохой пример безотказной работы

Другая ошибка — диаметр выпускной трубы увеличивается иногда в три раза по вертикали для уменьшения трения и экономии энергии.В отличие от перекачивания воды, где диаметр и скорость потока могут быть рассчитаны в соответствии с экономическими целями (низкое трение), при транспортировке сточных вод требуются более высокие потоки / скорости. Если диаметр слишком велик, чтобы иметь возможность перемещать нагрузку со скоростью, твердые частицы могут оставаться в трубе (даже если жидкость протекает через нее), а когда насос выключен, все будет падать обратно на заднюю сторону чека. клапан или в насос и / или отстойник. Если используется переменная скорость, следует учитывать минимально возможную скорость с точки зрения диаметра и скорости.

Риск для горизонтальных труб заключается в том, что твердые частицы оседают в трубе, если скорость потока не превышает скорость погружения, которая зависит от удельного веса, размера и формы твердых частиц. Инженеры должны учитывать рекомендуемые минимальные скорости, чтобы избежать риска.

Засорение — это риск для обратных клапанов, которые обычно рассчитаны на диаметр нагнетания в соответствии с расходом. Дзета-значение зависит от скорости и угла раскрытия, но при той же скорости угол раскрытия будет меньше, если номинальный диаметр больше.Для сточных вод наилучшая работа может быть, когда обратный клапан полностью открыт при минимальном диаметре системы 4 дюйма. Если обратный клапан слишком большой или скорость слишком мала, клапан не откроется полностью. Производители указывают разные номинальные диаметры в зависимости от угла открывания и скорости.

Операционные концепции

Если максимальный расход для одного насоса намного выше, чем минимально возможный расход, как в комбинированных станциях канализации и ливневой канализации, станции с подпорными насосами будут работать более стабильно, чем станции одного размера для обоих условий.Для параллельной работы в сочетании с переменной скоростью органы управления VFD должны управлять минимальным и максимальным расходом и скоростью.

Рис. 4. Пример оптимизированного и правильного участка коллекторной трубы. Рисунок 5. Если выбранный размер клапана слишком большой или регулируемая скорость вызывает слишком низкую скорость, обратный клапан не откроется полностью. Тряпки и волокна не могут пройти через отверстие.

Насосы должны работать на полной скорости во время запуска, короткое время работать с номинальной скоростью и через короткое время настраиваться на требуемую (более низкую) рабочую скорость.В случаях, когда требуются длительные периоды работы на более низких скоростях, необходимо увеличить скорость насоса для периодов промывки. Хороший вариант — вернуться на полную скорость незадолго до отключения насоса. Эту операцию можно выполнить с помощью программируемых контроллеров.

В части 4 данной серии статей подробно рассматривается промывка от ветоши и использование частотно-регулируемого привода. Прочтите здесь.

Ссылки
Брошюра о ноу-хау KSB, том 7, Информация о планировании KRT

Чтобы прочитать другие статьи из этой серии, щелкните здесь.

Установка давления воды насосной станции. Настройка реле давления станции прессования

Казалось бы, может проще бытовая насосная станция Что такое реле давления? Однако бывает, что он выходит из строя довольно быстро: насос перестает отключаться при достижении максимального давления отключения давления или, например, реле давления не включает насос до тех пор, пока вся вода не будет обнаружена из гидрофлюата. Что делать? Надо ли менять реле давления или можно установить старое?

В некоторых случаях со временем их можно выбить, а пружины просто отрегулировать как следует.Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления обычно сводится к его чистке. Но как почистить реле помпы и нужно ли для этого его отключать, или можно провести всю процедуру, просто сняв крышку? Чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

В целом реле давления насосной станции может проработать несколько лет без сбоев, тем не менее из-за некачественной воды, высокой влажности и перебоев напряжения все равно случаются перебои, и если вовремя не устранить, то можно оплатить насос двигателя или, если повезет, обойтись только заменой овсянки гидрофорной мембраны.

При большом количестве железа и жесткой воды происходит постепенное «засорение» проходной рабочей камеры, диаметр которой составляет около 5 мм.

Время от времени нужно разбирать реле давления и очищать рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или полностью перестает отключаться, в результате чего насосная станция может работать без дисков. Чтобы исправить ситуацию, следует очистить закрытый проход или полностью камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, необходимо отключить реле от электрической сети и, открыв кран, сбросить избыточное давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Открываем крышку реле, закручивая отвертку фиксирующую вилку.

Перед снятием реле давления необходимо отсоединить от него кабели и открутить накидную гайку с 17 по 17.

Канал передачи давления легко очищается любым неострым предметом, чтобы не повредить резиновую мембрану.Лучше сразу открутить все 4 винта на тыльной стороне реле давления, снять фланец, мембрану, металлическую пластину с двумя ушками и тщательно очистить и промыть их и рабочую камеру.

В нашем случае эта пластина своими ушками сильно приподняла пластину, на которой закреплены две регулировочные пружины. Почему это могло произойти? Для меня это остается загадкой. Если у вас есть какие-то предположения по этому поводу, пишите в комментариях, обсуждайте.Так это выглядело до снятия реле РДМ-5.

Видно, что под пружинами одна сторона пластины сильно приподнята вверх, и никакими усилиями выровнять ее вручную было невозможно. Пока камера была открыта с мембраной реле давления.

Теперь пластина вернулась в исходное положение, что видно на фото ниже.

На фото хорошо видна еще третья пружина, похожая на штифт, которая с одной стороны крепится защелками на пластиковом основании реле, а другой к такой же пластине.Об этом мало кто говорит, но из-за износа пластиковых защелок также могут возникнуть проблемы в работе реле давления из-за самопроизвольного смещения пределов переключения.

Очистка реле давления РДМ-5 была произведена за считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной возгорания и окисления контактов реле.При этом давящая рана включается с определенной задержкой или при легком постукивании по корпусу реле рукой. Чтобы убедиться, что причина, по которой не включается напор насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно снять крышку. Увидел белый флаг или капли жидкости на металлических деталях — велика вероятность пригорания контактов.

Если после чистки реле давления станция продолжает работать нестабильно, насосы дергаются и возникают резкие скачки давления, то проверьте обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже установленного включения ДПМ-5. давление около 0.2-0,3 бар. При более низком давлении в гидрозамке его необходимо заменить автомобильным насосом. Если из соска течет вода, значит, это необходимо.

Насосная мембранная мембранная насосная станция

Реле механического давления RM5 часто поставляется в составе насосных станций и полностью автоматизирует их работу, контролируя включение и отключение насоса. Релейная установка поставляется уже настроенной в соответствии со стандартными настройками: давление отключения 2.5 (3) и включение 1.5 (1.8). Давление измеряется в атмосферах (атм.) Или барах (бар). Изменяя эти стандартные настройки, вы можете регулировать режим работы насосной станции.

Если насосная станция поставляется в собранном виде, то, скорее всего, она уже настроена оптимальным образом и в большинстве случаев не требует дополнительной регулировки. Если на станцию ​​собираются отдельные элементы (Насос, резервуар и т. Д.), Настройка реле давления является обязательной, поскольку существует прямая зависимость между объемом гидроаккумулятора, давлением насоса и настройками реле.Регулировка реле давления осуществляется вращением в ту или иную сторону двух зажимных гаек, обозначенных «P» и «Δp» . Первый отвечает за давление отключения, так называемый верхний предел. Второй регулирует «Delta R» — Разницу между давлениями отключения и включения, то есть, собственно, позволяет установить нижний предел или давление питания.

Чтобы понять, что и где вращать — рассмотрим упрощенный принцип работы насосной станции:
1.Насос перекачивает воду в гидроаккумулятор;
2. Давление воды в баке увеличивается, что видно по манометру, который является частью любой насосной станции;
3. При достижении определенного давления насос отключается из-за размыкания контактов в реле давления. это «Определенное давление» А есть что-то «П» — верхний предел;
4. По мере использования воды, накопленной в баке, давление снижается и при достижении нижнего предела ( Δp.) Насос снова включается и цикл повторяется.

Настройка реле давления Начните с определения давления воздуха в пустом баке гидроаккумулятора и при отключении насосной станции от сети. Чаще всего для этого используют обычный автомобильный насос с манометром. Ниппель находится в верхней части емкости и закрывается декоративной крышкой. В баке всегда должен быть воздух и периодически проверять его давление — это позволит станции работать в заданных параметрах и увеличит продолжительность службы мембраны гидроаккумулятора.

По общему мнению, давление воздуха нужно проверять раз в квартал и при необходимости подкачивать. Однако можно сделать и проще: настроив верхний и нижний пределы и запустив работу насосной станции, нужно периодически наблюдать за водомером на значениях включения и выключения. Поскольку пределы реле напрямую зависят от давления воздуха и воды в резервуаре, самопроизвольное изменение значения отключения указывает на изменение давления воздуха. Например, если давление в электросети 3 атм., А со временем этот предел изменился на 4 атм., Поэтому давление воздуха и баллон нужно понижать с помощью насоса.

По этой же причине настраивать реле при перекачке бака бесполезно. Ведь при настройке верхнего предела реле фактически настраивается определенное суммарное давление воды и воздуха, поэтому при заполненном гидроаккумуляторе нельзя достоверно сказать в баке 3,5 атм. Вода и 1,5 воздуха, или 4 атм. Вода и 1 атм. воздух. После определения давления воздуха насосная станция подключается к сети, насос начинает перекачивать воду и отключается при достижении давления давления.Если нужно увеличить давление отключения, то гайку «P» повернуть по часовой стрелке, а если нужно уменьшить — против (обычно есть обозначения «+» и «-»). Вращать следует постепенно — оборот, пол-оборота. Чем выше значение «P» , больше воды качает насос и тем меньше времени будет включено снова.

Выставляя верхний предел, нужно понимать, что:
— гидроаккумулятор рассчитан на его предельное давление и его нельзя превышать;
— Резиновые рукава кранов и др. Сантехников также имеют допустимое расчетное давление; Сама механика реле давления имеет свой «потолок»;
— Насос должен уметь создавать желаемое давление, а слишком высокое давление в системе может быть просто неудобным.
Затем открывается вентиль и сливают воду из насосной станции. По мере потребления воды давление постепенно падает и при достижении нижнего предела снова включается насос. Чтобы отрегулировать этот параметр, поверните гайку «Δp» : если вам нужно снизить давление питания, то по часовой стрелке, а если вы увеличите счетчик. Выставляя это значение, следует помнить, что давление воздуха в гидроаккумуляторе всегда должно быть меньше 10%, чем давление включенного насоса. Несоблюдение такой зависимости вызывает ускоренный износ мембраны резервуара.Чем меньше нижний предел — тем больше воды сможет дать гидроаккумулятор для включения помпы, но при этом ее давление в системе упадет по приближениям включения и может оказаться слишком низким для комфортного использования. В любом случае давление воздуха в гидроаккумуляторе не должно быть ниже 0,8-0,9 атм.

Какие значения выбирают «P» и «Δp» ? Каждый для себя определяет это индивидуально. Отключение по высокому давлению и низкое включение — много воды в баке и редкие включения насоса, но возможные неудобства из-за большого перепада давления в полном и почти пустом баке.А у кого-то разница Δp. Мала и помпа часто закачивают воду в бак, но давление в системе ровное и комфортное. Также следует отметить, что при всех настройках, связанных с манометрами, необходимо учитывать их возможные погрешности. Трущиеся части подвижной пластмассовой рамы реле давления изначально имеют заводскую смазку, но обычно ее очень мало, поэтому разумным решением будет дополнительная смазка.

Назначение и принцип работы

Реле давления РДМ-5 Применяется в автоматических системах водоснабжения.Рабочей средой систем, в которых используется реле давления РДМ 5, является вода.

Устройство РДМ-5 представляет собой двухконтактное реле переключения электрических цепей, срабатывающее по давлению воды.
Принцип его действия следующий: при небольшом (менее 1 атм. Или заранее заданном значении) давлении в системе водоснабжения Контакты Реле замыкается, то есть через них проходит электричество К или другому устройству (для например, насос), которым управляет реле;
Если давление в системе превышено в системе определенного (предварительно настроенного) значения, его контакты блокируются, тем самым разрывая цепь силового реле устройства.
После подключения и предварительной настройки реле давления работает в автоматическом режиме.

Технические характеристики

Электропитание: 220-230 в 50 Гц
Максимальная номинальная мощность электронасоса: 2 л.с.
Температура рабочей среды: 0+ 40 ° С
Рабочий диапазон: 1,0-4,6 атм.
Заводская установка:
Нижний предел давления — 1,4 атм.
Верхний предел давления -2,8 атм.
Минимальный перепад давления: 1,0 атм.
Присоединительные размеры: 1/4 дюйма (внутренние)
Степень защиты: 1P 44

Подключение реле давления к погружному насосу

Регулировка реле давления

Регулировка нижнего предела давления РДМ-5 осуществляется гайкой (2), фиксирующей положение пружины.
Для увеличения значения нижнего предельного уровня давления необходимо закрутить гайку по часовой стрелке.
Для того, чтобы уменьшить значение нижней границы уровня давления — нужно открутить гайку против часовой стрелки, ослабив тем самым пружину.
Гайка (1) предназначена для регулировки дельты (разницы) между нижним и верхним давлением.

Например:
Если нужно поднять давление насоса до 3,5 атм., Оставив давление давления такое же (1.4 атм.), Применять следующим образом.
Поворачивая гайку 2 по часовой стрелке, давление насоса повышается до необходимого значения, а нажатие насоса увеличивает на ту же величину.
Далее вращением гайки 1 по часовой стрелке добиваемся, давление включения насоса снова становится равным 1,4 атм.

Сечение питающего электрического кольца должно соответствовать мощности электронасоса. Розетка должна быть европейского типа, с заземлением. Подключение заземления обязательно!

Реле представляет собой своего рода регулятор давления, в котором подача воды возобновляется и прекращается.Для каждой насосной станции своя мощность и объем привода, по которому течет вода для подачи на кран, поэтому необходимо отрегулировать этот процесс. Если у вас есть заводская сборка насоса, в которую уже включены все компоненты и реле, тогда он уже будет настроен на эту мощность и регулировку реле давления для насоса Нет необходимости. Во всех остальных случаях, когда насосная станция состоит из различных частей, регулировочная настройка потребуется внизу и вверху.Что происходит в момент, когда вода опускается ниже заданного значения? Давление падает, контакты в реле замкнуты, насос включается и работает. Он будет заполнять резервуар до тех пор, пока вода не достигнет верхней отметки, затем под его давлением втягивается электрическая цепь и реле останавливает работу насоса. Казалось бы, все предельно просто, но при настройке необходимо учитывать, какое давление вам нужно в течение дня, сколько раз в день будет включаться, и отключать помпу.Чем чаще это будет происходить, тем быстрее изнашиваются все детали. Поэтому необходимо, чтобы реле настраивалось на необходимый объем воды каждый день, не более.

Такая регулировка реле давления для помпы выполняется следующим образом: возьмем на примере реле марки RDM5, это часто используемая деталь для водяного насоса.

, открыв один болт, снимаете пластиковую крышку корпуса;

начиная вращать верхнюю гайку по часовой стрелке, вы увеличиваете давление, а в обратном — уменьшаете, по этой отметке автоматически включается насос;

далее, то же самое проделайте с нижней гайкой, откручивая по часовой стрелке, вы увеличите разницу между включенным и выключенным насосом.

Более конкретный пример: когда вы включаете насос, откройте кран и посмотрите, когда насос включится. Определите давление с помощью манометра и нижним болтом отрегулируйте отрицательное положение или положительное. При этом давление в гидроаккумуляторе должно быть ниже на 0,2 атмосферы, значение, которое вы установили на реле как минимальную отметку. Если давление в гидроаккумуляторе будет 1,4, то в реле — 1,2. Регулировка отключения насоса производится наоборот, вы ждете, когда насос выключится при закрытии смесителя.Также определите давление по манометру и отрегулируйте верхний болт, он больше по размеру. Без часовой стрелки вы добьетесь увеличения, наоборот — понизите давление.

Примеры регулировки реле давления PDM5.

• Включение насоса. Откройте смеситель и посмотрите, когда включается насос. Давление определяется манометром. Нижнюю гайку (на маленькой пружине) отрегулируйте «-» или «+». Предварительно нужно проверить давление в гидроаккумуляторе (ГА).Давление в гидроаккумуляторе отображается на 0,2 меньше нижнего предела срабатывания насоса. Например: Гидроаккумулятор давления 1.4; Давление вкл. 1.6.
• Выключение насоса. Закройте смеситель и посмотрите, когда насос выключен. Определяем давление по манометру. Отрегулируйте верхнюю гайку (на большой пружине).
• Допустим, нужно поднять пилон на 3,5. Заодно выезжаем из RVLC на тот же 1.6. Вращая гайку 2 (верхняя, большая) по часовой стрелке, в сторону «+», шум будет увеличиваться.Далее поверните гайку 1 (нижнюю, малую) на такое же значение (оборот) также по часовой стрелке в сторону «+». Затем откройте миксер и проверьте полученные значения. Для настройки повторяем эту последовательность.
• Регулировка давления гидроаккумулятора. Снимаем пластиковую крышку (зависит от типа сотки). Под ним обычный нипел. Сбросьте давление в гидравлической системе. Автомобильный насос проверьте давление по манометру. Подач или наоборот supruck. Поскольку есть ошибки прибора, необходимо внести исправления.

Реле давления РДМ-5 от Джилекс — заводские настройки 1,4-2,8

После танцев с бубнами при подключении РД все заработало со следующими настройками:
Га — 1,6 атм
Давление включения — 1,65 атм
Давление отключения — 3,0 при

Вот фотки сделали. ГА крепится на кронштейне к стене.

Приложение 07.06.2017.
По ходу вышеперечисленного я откуда-то скачал, сейчас по опыту скажу, что лажа полная.Оптимальный порядок:
1. Настроить давление сотки. В зависимости от минимального планируемого давления в системе, например, мы планируем 3ATM, значит качаем 2,5-2,7.
2. Залейте воду.
3. Установить максимальное давление (отключение насоса). Смотрим на манометр. Если он показывает меньше запланированного максимального давления, например 4ATM, то мы поворачиваем верхнюю гайку (на большой пружине) по часовой стрелке. И наоборот, если давление уже больше 4м, а насос не выключен, то верхнюю гайку поворачиваем против часовой стрелки.
4. Установите минимальное давление (давление на насосе). Смотрим на манометр. Откройте кран. Если на 3м давление упало ниже запланированного, а насос не повернул нижнюю гайку (на маленькой пружине) по часовой стрелке. Если давление не упало до 3мм, а насос включился, то нижнюю гайку закручиваем против часовой стрелки.
5. Между корректировками существует нелинейная взаимозависимость, поэтому пункты 3 и 4, возможно, придется повторять несколько раз.
6.Насос должен обеспечивать возможность качать давление выше планового.
7. Если во время работы у вас круглосуточно помпа, это значит, что вы либо неправильно настроили, либо неправильно выбрали оборудование помпы + га для ваших условий эксплуатации.

Приложение 15.06.2017.
При сервисном контроле было обнаружено: в расширительном бачке давление ноль и реле работает как-то странно. На попытку настройки потратил 4 (четыре !!!) часа, на следующий день купил новый релюс и настроил за 15 минут!

Почему на насосной станции не работает манометр? Почему насосная станция отключается сама по себе?

Построить собственный загородный дом или комфортную дачу невозможно без создания водопровода… При построении системы водоснабжения на базе автономного источника водоснабжения (например, на колодце или колодце) основным узлом системы является комплект оборудования, поддерживающий постоянное давление в трубопроводах.

Это довольно сложное техническое устройство, в котором по тем или иным причинам могут возникнуть неисправности. Грамотному хозяину необходимо знать основные возможные неисправности и варианты их устранения, например, почему он часто включается.

Состав насосного оборудования станционного оборудования +

Если вы хотите быстро выявить причины возможных неисправностей насосного оборудования, вам необходимо знать его устройство и принцип работы.Итак, наиболее распространенные модели насосных станций состоят из следующих основных компонентов.

Может работать на различных принципах (например, вихревые или центробежные насосы), располагаться на поверхности земли или погружаться непосредственно в скважину. Такие насосы имеют разную производительность, что должно полностью удовлетворять все потребности жителей дома. Такие устройства изнашиваются от непрерывной работы, поэтому для поддержания постоянного давления в системе водоснабжения используются дополнительные узлы и устройства, описанные ниже.

Для поддержания стабильного давления в водопроводе используется гидроаккумулятор … Одна из самых распространенных моделей таких устройств — это резервуар-емкость с прочными стенками, внутри которого находится мембрана из эластичной резины. При работе комплекса насосных устройств вода поступает в гидроаккумулятор, резиновая мембрана растягивается. После прекращения откачки воды резиновая мембрана, пытаясь вернуться в исходное положение, начинает выдавливать воду в полостях трубопроводов.Таким образом поддерживается постоянное давление в системе водоснабжения.

Работа насосного устройства и гидроаккумулятора «ведется» блоком с управляющим механическим реле, который представляет собой набор механических датчиков и пружин. Взаимное расположение его частей задает уровень минимального давления в трубах автономной системы водоснабжения и разницу между минимальным и наибольшим показателями.

Неправильная работа любого из узлов станции может привести к тому, что комплекс насосных устройств будет постоянно включаться, что приведет к преждевременному износу и последующему выходу из строя.

Неправильная работа регулятора давления

Возможной причиной постоянного включения нагнетательного насоса в аппаратурном комплексе может быть некорректная работа управляющего механического реле. … Чтобы проверить адекватность его деятельности, необходимо провести ряд манипуляций.

Если в вашем оборудовании есть встроенный манометр, проверьте правильность показаний. Сделать это можно с помощью обычной автомобильной помпы.После того, как вы проверили измерительный прибор, переходите к проверке блока настройки. Сначала снимите защитную пластиковую крышку.

Для настройки механизма в системе необходимо создать рабочее давление. Это можно смоделировать, закачав воздух в аккумулятор давления автомобильным насосом со встроенным манометром. Воздух закачивается в цилиндр гидроаккумулятора через предохранительный клапан.

Установить насос в трубопроводах подачи воды на минимальное давление. С помощью отвертки с плоским жалом поверните регулировочный винт, фиксирующий большую пружину реле управления работой станции.Обычно поворот винта по часовой стрелке увеличивает порог давления, при котором насос начинает работать, а поворот винта против часовой стрелки снижает этот порог.

В том случае, если насос часто включается, скорее всего, порог несколько завышен. … Поверните винт большой пружины против часовой стрелки и несколько раз стравите воздух. Автоматическое реле должно сработать после стравливания воздуха, когда достигнут минимальный порог давления, указанный в инструкции по эксплуатации станции.

Слишком частое включение насоса в комплексе оборудования также может происходить из-за неверно установленного индикатора максимального порога на автоматическом реле. Большая пружина этого блока регулирует минимальный порог, а меньшая пружина отвечает за диапазон между порогом запуска и остановки насоса. После установки минимального уровня вы также должны отрегулировать диапазон, установив верхний порог на 95 процентов от максимально допустимого давления в системе.

Если диапазон слишком мал, то насосное устройство не закачивает достаточно воды в систему за один цикл, что приведет к увеличению частоты его включения. Маленькая пружина реле также регулируется простой шлицевой отверткой. Правильность настройки диапазона проверяется несколькими циклами откачки и стравливания воздуха с наблюдением за показаниями манометра.

Еще одной причиной неправильной работы блока автоматики может стать элементарное засорение входа реле … Это может быть связано с загрязнением воды посторонними предметами. Очистите отверстие жесткой щеткой.

Проверка ТНВД

Частое включение насоса может быть следствием недостаточного питания устройства. В этом случае крыльчатка насоса просто не сможет развить необходимую мощность для создания максимального давления в трубопроводах системы. Насос должен будет запускаться и работать снова и снова, чтобы заполнить трубы водой.

Проблема недостаточной мощности может скрываться как в механической, так и в электрической частях насоса, а также в источнике питания устройства.

Рабочие узлы механической части насосного устройства могут со временем изнашиваться при снижении максимального нагнетаемого давления. Проверить давление насоса можно, отключив его от системы и визуально оценив расход воды. Кроме того, насос можно запустить принудительно, минуя блок автоматики, а максимальное давление можно оценить по манометру системы водоснабжения.Как правило, рабочие узлы насосов не подлежат ремонту и заменяются полностью.

Центробежный насос с механической частью также имеет впускные и выпускные трубы, которые можно заполнить после длительного периода эксплуатации. При обнаружении такой неисправности поможет механическая очистка форсунок или промывание их чистящим раствором.

Электрическую проверку следует начинать с клеммной коробки. При длительной эксплуатации контактные поверхности могут окисляться, проводимость электрического тока снижается, и насосное устройство не сможет выдавать требуемую мощность.Чтобы устранить этот недостаток, обесточьте оборудование, откройте крышку клеммной коробки и очистите контактную поверхность. Для очистки можно использовать мелкую наждачную бумагу.

Недостаточная мощность центробежного насоса может быть результатом нестабильного напряжения в электросети вашего дома. Проверка стабильности напряжения должна выполняться при работающем устройстве. Если уровни тока в электросети вашего дома нестабильны, вам необходимо подключить стабилизатор напряжения.

Проверка гидроаккумулятора

Следующее устройство, которое необходимо отрегулировать или проверить, — это гидроаккумулятор.

Чрезмерное включение центробежного насоса на станции может произойти из-за того, что в гидроаккумуляторе есть повреждения, вызывающие утечку воды. Также в процессе эксплуатации резиновая мембрана этого устройства может быть повреждена или значительно растянута.

Недостаток можно исправить либо заменой комплектующих, либо полной заменой аккумулятора.

Кстати, проверить целостность резиновой мембраны в этом приборе очень просто.Это можно сделать, не разбирая резервуар. Вам просто нужно нажать на ниппельный клапан, расположенный на той части гидроаккумулятора, которая должна быть заполнена воздухом. При нажатии на клапан из него должен стравливаться воздух. Если из отверстия клапана вытекает вода, значит, дело плохое и придется менять резиновую мембрану, а то и весь гидроаккумулятор.

Нестабильная, резкая работа центробежного насосного комплекса на станции также может быть результатом скрытых протечек в системе трубопроводов.автономное водоснабжение … Ситуация осложняется тем, что протечка может произойти в трубе, находящейся ниже поверхности земли. Выявить такую ​​неисправность достаточно сложно.

Однако, если подходить к такой проблеме последовательно, то и ее можно решить. Для этого необходимо последовательно, сегмент за сегментом, перекрыть всю систему водоснабжения и закачать в нее воду под давлением и оставить на время. К каждому тестируемому сегменту должен быть подключен манометр.Если в течение нескольких десятков минут стрелка манометра сохраняет свое положение, значит, этот отрезок водопровода сохранил свою герметичность. В этом случае следует перейти к следующему сегменту и так далее, пока не будет обнаружена утечка.

Как видите, выявление и устранение неисправностей, приводящих к слишком частому включению центробежного насоса станции, может занять довольно много времени. Однако, не устраняя эту поломку, вы рискуете повредить помпу намного раньше срока, установленного производителем.

Чтобы лучше понять состав и порядок ремонта, посмотрите видеоинструкцию.

Видео — Почему часто включается насосная станция

Для полноценного водоснабжения загородного дома недостаточно просто установить насос; лучше использовать сложное оборудование, а именно насосную станцию. Он продлит срок службы подъемного агрегата, обеспечит подачу воды и ее нормальное давление в сети.Но, как и в случае с любым другим сложным оборудованием, в его работе могут возникнуть проблемы.

В этой статье мы ответим на вопрос, почему не выключается. насосная станция и что делать в такой ситуации.

Как работает насосная станция

Чтобы понять причины, по которым может возникнуть такая неисправность, нужно разбираться в устройстве и принципе работы насосных станций.

Основные узлы, входящие в его состав:

• Насос. В зависимости от типа, глубины и других характеристик источника воды он может быть надводным (см.), Установленным на поверхности земли или погруженным, опущенным непосредственно в источник. Насосы также различаются по рабочим параметрам: мощность, мощность, напор и т.д .;
• Гидроаккумулятор … Это емкость из прочного материала, разделенная внутри на два отсека для воды и воздуха. По конструкции гидроаккумуляторы могут отличаться: в одних отсеки разделены резиновой перегородкой (мембраной), в других внутри резиновая емкость, в которую поступает вода.Когда отделение для воды заполнено, резина расширяется, расширяя и сжимая воздух во втором отделении. Он в свою очередь давит на мембрану, поддерживая давление в трубопроводе на постоянном уровне;

• . Состоит из реле давления и манометра. Когда количество воды в гидроаккумуляторе уменьшается так, что давление воздуха падает до минимального установленного значения, реле включает насос, и он качает воду до тех пор, пока давление не достигнет максимального установленного значения.

Примечание. Минимальное давление и разница между ним и максимальным значением устанавливаются и регулируются вручную. Для этого в реле давления есть специальные пружины.

Устранение неисправности

Среди множества проблем, которые могут возникнуть при работе оборудования, довольно распространены следующие: не выключается насосная станция — почему это происходит?

Выяснили, что он должен периодически работать, выключаясь на максимум и снова включая при минимальном давлении в гидроаккумуляторе.Это предотвращает быстрый износ насоса, который при автономной работе будет включаться каждый раз при открытии кухонного крана или сливного бачка унитаза.

Примечание. Некоторые насосы обычно не приспособлены для непрерывной работы и могут использоваться только в составе насосной станции.

Если вы заметили, что насос работает постоянно, необходимо немедленно выключить оборудование, найти причину, по которой это происходит, и попытаться устранить ее. Мы постараемся облегчить вам эту задачу, описав факторы, которые чаще всего приводят к подобным проблемам.

Блокировка блока управления

Если перекачиваемая жидкость содержит нерастворенные загрязнители в виде частиц песка или ила, они могут засорить входное отверстие в корпусе реле давления. Первым делом нужно убедиться, что оно чистое, а если нет, то тщательно очистите устройство. Если после этого работа станции не вернулась в норму, то только тогда следует искать другую причину.

Сбой в регулировании насосной станции

Моменты включения (см.) И выключения насоса зависят от того, на какое давление настроено реле.Эти настройки могут потеряться, а для восстановления прежнего режима работы потребуется перенастройка реле, для чего устройство частично разбирается.

Внимание! Меры по регулировке должны выполняться очень осторожно, поскольку чрезмерное усилие может привести к другим повреждениям.

Инструкции по настройке реле следующие:

• Отключить все оборудование от сети;
• Слить аккумулятор;
• Накачать давление в гидроаккумуляторе до рабочего, подключив насос с манометром к впускному клапану.Можно использовать автомобильный или любой хозяйственный;
• Чтобы получить доступ к регулировочным пружинам, осторожно снимите крышку с реле контроля давления;
• Минимальное значение давления, при котором насос должен включаться, устанавливается с помощью большой пружины. Если нужно его опустить, поверните регулировочный винт отверткой против часовой стрелки, а если увеличиваете, поверните по часовой стрелке;

• Маленькая пружина реле отвечает за разницу между минимальным и максимальным давлением.Регулируется аналогичным образом: поворотом регулировочного винта по часовой стрелке или против часовой стрелки, в зависимости от того, нужно ли увеличивать или уменьшать эту разницу.

Примечание. Обязательно соблюдайте максимально допустимое давление в системе. Давление, при котором насос должен отключаться, не должно превышать 95% от него.

Также сбой настроек может произойти в результате окисления, подгорания или загрязнения контактов в блоке электрического реле.Их необходимо тщательно очистить после отключения устройства от сети.

Утечка воды

Скрытая утечка воды из системы — довольно частое объяснение того, почему не выключается насосная станция. Давление в гидроаккумуляторе просто не может достичь заданного значения из-за того, что вода постоянно расходуется, и блок управления стремится его поддерживать.

Утечка может происходить как через постоянно открытый или негерметичный кран, так и в скрытых участках водопровода.Например, при прорыве трубы под землей или в колодце. Решение проблемы — замена или заделка поврежденных участков, ремонт водоотводных устройств.

Другие причины неисправности

Есть и другие факторы, влияющие на то, что насосная станция работает без остановки. Прежде чем отнести его в ремонт, убедитесь, что ни один из них не является причиной неисправности. Их легко устранить самостоятельно, а стоимость ремонта и время, проведенное без воды, заставят понервничать.

• Проверить герметичность соединения шланга со входом в устройство. Неисправность может быть связана с утечкой воздуха в систему.

• Также может возникать из-за «скачков» напряжения электричества в сети. Если это обычное явление в вашем районе, поможет установка стабилизатора напряжения или трансформатора.
• Другая возможная причина — нерегулируемый выпуск воздуха через клапан аварийного слива гидроаккумулятора.Устранить его поможет замена клапана или его регулировка.

Заключение

Мы описали как минимум семь причин, по которым могут возникнуть проблемы в работе насосной станции. Чаще всего они связаны с неправильной настройкой блока автоматического управления, поэтому это момент, который проверяется в первую очередь.

Чтобы не ошибиться в процессе регулировки и не испортить механизм, советуем посмотреть видео в этой статье, описывающее этот процесс.

Моя насосная станция верой и правдой служит уже восьмой год. На корпусе конечно же появились следы ржавчины из-за конденсата, на его работу это никак не влияет, со своей задачей справляется. Как и любой механизм, насосная станция требует периодического обслуживания, чтобы не привести к серьезным поломкам. Есть и мелкие проблемы, которые легко исправить. Например, часто включают насосную станцию, почему это происходит и что делать в этом случае.

Причины частого включения насосной станции

На самом деле причин появления такой неисправности, как частое включение, всего три.Выявить их довольно просто, а также устранить.

Почему часто включается насосная станция:

1. низкое давление воздуха в гидроаккумуляторе или его полное отсутствие;
2. разрыв мембраны (груши) гидроаккумулятора;
3. Выход из строя обратного клапана.

Что делать и как исправить поломку

Естественно для начала нужно выяснить, в чем проблема. Мы перейдем от простого.

1.Давление в аккумуляторе. На задней стенке гидробака расположен пневмоклапан, который закрывается пластиковой крышкой.

Снимаем крышку, для легкого откручивания есть специальные выемки для пальцев.

Проверим, есть ли воздух в гидробаке. Надавите на сосок спичкой, вы услышите характерный звук выходящего воздуха. Нет звука, значит бак пустой.

Эту процедуру можно пропустить, сразу используйте манометр.По правилам оно должно быть на 0,2 бар и ниже минимального пускового давления. Подробнее об этом. Если показатель меньше необходимого уровня, берем помпу, я использую обычную ручную. Немного накачав, проверяем давление.

Важный момент: сначала отключите насосную станцию ​​от сети, откройте кран (смеситель) и слейте воду.

Как определить необходимое давление без манометра? Я делаю эту процедуру на глаз.Когда мы закачиваем воздух в бак, вода начинает течь из-под крана. Качать нужно до тех пор, пока давление не станет практически таким, как если бы насосная станция была подключена к сети и подняла воду.

2. Целостность мембраны. Опять нажимаем спичку на пневмоклапан, если из нее потекла вода, однозначно груша порвалась и требуется срочная замена.

Чтобы добраться до него, мне пришлось отключить насосную станцию ​​от всасывающей линии, а также снять напорные шланги с выходного отверстия, расположенного сверху.

Откручиваем болты, на которых крепится крышка бачка, тоже прижимает мембрану. Достаем порванную грушу, промываем емкость и сушим. Собираем в обратном порядке с новой мембраной.

Кстати, разрыв может быть связан не только с тем, что мембрана потеряла качество, износилась. Это может произойти из-за недостатка воздуха в баке.

3. Обратный клапан. Для проверки отключаем насосную станцию ​​от всасывающей линии; вода не должна вытекать из клапана.

Если из клапана течет вода, не спешите покупать новый. Снимите его и внимательно осмотрите, возможно, внутрь попал посторонний предмет, который не позволяет клапану работать правильно.

Разобрали возможные причины, из-за которых часто включается насосная станция. Лучше вообще не приводить к поломкам, вовремя проводить техническое обслуживание. Напомним, средний срок службы насосной станции — 5 лет.

При организации автономного водоснабжения в частном доме или на даче особое внимание уделяется насосным устройствам.Для полноценной работы водопровода нужен не просто насосный агрегат. Лучше всего организовать водоснабжение с помощью насосных станций — комплекта оборудования. Однако в работе таких сложных устройств могут возникнуть сбои. Например, у многих домовладельцев возникают вопросы: почему не выключается насосная станция.

Комплектация насосного оборудования

Для того, чтобы понять, какие неисправности могут возникнуть в комплексе насосного оборудования при организации насосного водоснабжения, как их устранить, необходимо знать состав устройств и порядок их работы.

Насосные станции состоят из следующих компонентов:

• собственно насосное оборудование … В зависимости от характеристик источника воды насосы могут быть погружными или поверхностными. У них могут быть разные режимы работы и мощности;
• гидроаккумулятор … Этот узел представляет собой емкость, разделенную на две части гибкой, но прочной резиновой перегородкой. При работе насосного устройства емкость наполняется водой, а резиновая перегородка растягивается.Когда насос перестает работать, перегородка стремится принять исходное положение и возвращает накопившуюся в баке воду в трубы, поддерживая давление в трубопроводах подачи воды на постоянном уровне;
• блок управления … Этот узел состоит из манометра, который измеряет давление в системе. Механические части в блоке управления устанавливают минимальное и максимальное значения давления. При достижении минимальных значений агрегат дает команду на включение насоса, а при достижении максимальных значений насосное оборудование отключается.

Устраняем неисправности в насосной станции

Одна из частых неисправностей насосной станции — ее постоянная работа. Суть объединения насоса, гидроаккумулятора и блока управления в единый комплекс в том, что насосное устройство работает периодически, при достижении минимального установленного давления.

Такой режим работы позволяет значительно продлить срок службы насосного оборудования, защищает его компоненты от чрезмерного износа.Некоторые насосы вообще не могут работать непрерывно — это связано с особенностями электродвигателей.

В случае, если насос в комплекте станции не отключается и начинает работать постоянно, необходимо остановить оборудование и попытаться выяснить причину неисправности. Постоянная работа насосной станции «на износ» может быть вызвана разными факторами. Рассмотрим их подробнее.

Неправильная регулировка насосной станции

Пожалуй, самой частой причиной неисправности насосной станции является неправильная настройка блока управления.

В большинстве блоков управления насосных станций регулировка минимального и максимального уровня давления в системе происходит с помощью двух пружин: большой и малой, расположенных непосредственно на реле:

• большая пружина предназначена для установки нижнего порога давления в системе;
• маленькая пружина отвечает за разницу между минимальным и максимальным значениями.

Кроме того, во время работы может засориться блок управления насосной станцией, что негативно сказывается на ее работе.Итак, в корпусе реле есть входной патрубок. Во время работы, особенно при значительном загрязнении перекачиваемой воды, она может загрязняться. Итак, прежде чем приступить к регулировке блока управления, достаточно просто осмотреть комплектующие управляющего реле и при необходимости тщательно очистить впускное отверстие.

Следует соблюдать осторожность при настройке реле контроля. Это довольно «деликатный» прибор и сильное вмешательство в его работу может привести к дополнительным поломкам.

Чтобы можно было регулировать блок автоматики насосной станции, его необходимо частично разобрать. Для настройки устройства действуйте следующим образом:

• отключить насосное оборудование станции от электрической сети;
• слить всю воду из гидроаккумулятора;
• подключить к впускному клапану гидроаккумулятора бытовой или обычный автомобильный насос с манометром;
• создать рабочее давление в гидроаккумуляторе;
• снимите крышку, закрывающую доступ к блоку управления реле контроля — вы получите доступ к пружинам.

Минимальное давление в системе (при достижении которого включается насосное оборудование) устанавливается большой пружиной. Поверните регулировочный винт по часовой стрелке, если вы хотите увеличить минимальный порог, и против часовой стрелки, если вам нужно снизить порог.

После настройки минимального порога переходите к , устанавливая разницу между минимальным и максимальным давлением. Это значение определяется поворотом регулировочного винта маленькой пружины реле монитора.Поверните винт по часовой стрелке, если вы хотите увеличить верхний порог, и против часовой стрелки, если вы хотите снизить верхний порог.

Обратите внимание, что максимальное значение давления, при котором насосное устройство должно быть отключено, должно составлять 95 процентов от максимально допустимого давления в системе.

Иные причины постоянной работы насосной станции

Помимо неправильной работы блока управления насосной станцией, причиной того, что устройство не отключалось, могут быть и другие причины.

Скрытая утечка воды … В результате данной неисправности насосное оборудование под воздействием блока управления будет постоянно поддерживать заданное давление воды в системе. Чтобы устранить эту проблему, необходимо определить место утечки и заглушить ее. При этом имейте в виду, что утечка может произойти в любом месте водопроводной системы.

Помимо перекоса, проблемы могут возникнуть в блоке электрического реле … Во время эксплуатации возможно загрязнение контактов, их окисление или даже выгорание поверхности. Для устранения этой проблемы прибор обесточивают и контактную поверхность тщательно очищают.

Проблемы с постоянным включением насосов могут возникнуть также из-за нестабильного напряжения в сети … Измерьте напряжение в вашей электросети при работающем устройстве и при необходимости включите в свою систему трансформатор или стабилизатор мощности.

Непрерывная работа насосного оборудования может быть вызвана также утечками воздуха на входе в устройство .

Аккумулятор давления может содержать клапан аварийного слива … При достижении определенного критического давления он срабатывает, чтобы предотвратить повреждение оборудования. Иногда настройки этого клапана могут потеряться и тогда он сбрасывает давление при низких значениях … Этот недостаток исправляется регулировкой или заменой клапана.

Как видите, проблемы в работе комплекса насосного оборудования могут быть вызваны самыми разными причинами.Основным фактором, влияющим на нестабильную работу насосной станции, является неправильная настройка блока автоматики оборудования. Этот недостаток может исправить практически любой человек, обладающий минимальными техническими навыками.

Подробнее о порядке устранения недостатков в работе насосного оборудования станций смотрите обучающее видео.

Видео — Почему не отключается насосная станция

Насосная станция предназначена для работы только в дежурном режиме.То есть, как только поступает сигнал о необходимости откачки воды, сразу включается двигатель и начинает откачивать воду из источника, остальное время станция простаивает. Этот сигнал на двигатель поступает от реле давления — элемента управления насосной станцией, отвечающего за запуск системы водоснабжения в специальный накопительный бак для воды (гидробак) или гидроаккумулятор. Замыкание контактов внутри реле и запуск системы в работу происходит, когда давление в ней падает ниже давления включения.

Почему включается насосная станция?

Подача воды с помощью автоматической насосной станции организована таким образом, чтобы в ней всегда был небольшой запас воды, который либо в накопительном баке, либо в гидроаккумуляторе. Станции с накопительными баками практически не используются, поскольку в них регулирующим инструментом был поплавок, работа которого была нестабильной и менее эффективной, чем система гидроаккумулятора и реле давления.

Аккумулятор — это такая же емкость, только со специальной мембраной и меньшего размера.Он предназначен не для хранения большого количества воды, а для создания небольшого буферного резерва между потребителем (например, душ или кран на кухне) и источником водоснабжения — гидронасосом. Этот буфер выполняет ряд важных функций, главная из которых — плавное изменение давления жидкости в системе. Это условие имеет большое значение для сохранения целостности и максимально возможного срока службы всех компонентов гидравлической системы.

Вместо классического поплавка, применяемого в устаревших насосах с подвесными резервуарами для воды, специальный датчик давления выполняет функцию определения необходимого момента для включения насоса.Этот датчик находится в специальном устройстве, называемом реле давления, которое находится непосредственно на входе трубопровода в насос и гидроаккумулятор.

Назад

Далее

Итак, включение станции происходит в тот момент, когда давление в системе падает ниже показателя «давления включения», на которое настроено реле давления. Это происходит, когда где-то открывается кран и вода уходит из системы, а именно, в первую очередь из гидроаккумулятора. Датчик в реле давления сразу фиксирует падение этого показателя и подает сигнал на насос, который включается и начинает закачивать воду в систему из источника.

Какие могут быть неисправности?

Зная общую схему работы насосной станции, можно предположить, где именно возникла проблема. Самый частый случай — выход из строя реле давления. В этом случае его не обязательно сразу заменять; может быть достаточно провести небольшую регулировку. Технология настройки реле довольно проста, но требует следующей последовательности действий.

1. Подождите, пока насос не достигнет индикатора давления, при котором насос отключается.
2. Приоткройте кран, чтобы потекла вода и упало давление в системе
3. Смотрим шкалу манометра (манометра), ждем достижения нужного давления
4. Закрываем кран, чтобы давление перестало падать
5. Натягиваем пружину включения давления (она больше по размеру) до пуска помпы (вы услышите щелчок контактов в реле)
6. Наблюдаем за манометром и фиксируем показатель давления в момент выключения помпы

Если насос не выключается при желаемом давлении, регулируем маленькую пружину: подтягиваем, при выключении до нужного показателя давления, или ослабляем, если насос не выключается в нужной точке на шкала манометра.Чтобы запустить насос, который выключился раньше, чем нужно, нужно под пружины прижать пластину.

1. Проверяем давление включения и выключения, лишь немного приоткрыв кран, избегая сильного давления
2. Отключите насос от электросети и откройте кран, чтобы вода полностью покинула систему
3. Устанавливаем давление в пустом гидроаккумуляторе (без воды) равным 90% от давления включения

Последовательность выполнения настройки на видео:

Если вы не можете выполнить приведенные выше инструкции, проверьте, нет ли повреждений компонентов системы, описанных ниже.

Помимо основной причины отказа автоматического отключения и включения насосной станции — дерегулирования реле — существует ряд возможных неисправностей, которые приводят к падению давления в гидросистеме, из-за чего насос постоянно продолжает качать воду. Среди них в порядке убывания чаще всего встречаются:

• Падение уровня воды у источника. С помощью груза, привязанного к прочной веревке, проверьте, достаточно ли воды в месте его забора.
• Отказ впускного фильтра. Обычно для защиты насосной системы в ней устанавливают фильтр, который может засориться из-за попадания в него объекта из источника или из-за накопления засорения до критического уровня с течением времени.
• Прорыв, перелом, падение или другая физическая деформация трубопровода.
• Недостаточное напряжение на реле давления. С помощью вольтметра нужно измерить показания напряжения на контактах реле. В ходе испытаний проверяем насосную станцию ​​во включенном и выключенном состоянии.
• Попадание воздуха в насосную часть системы. Ее там быть не должно, в насосе должна быть только вода.
• Поломка эжектора. Для диагностики данной неисправности станцию ​​необходимо будет разобрать по технологии, изображенной на фото ниже, и при необходимости заменить вышедшую из строя деталь.
• Возможен износ рабочего колеса. Чтобы выяснить, не в этом ли проблема, подключите насос к резервуару в непосредственной близости и запишите максимальное давление. Они должны соответствовать показателям, указанным в паспорте оборудования.Если в документах указаны габаритные размеры колеса, то можно просто измерить и сравнить с эталоном.

Чтобы проверить максимальное давление, создаваемое насосом, его необходимо установить в следующее положение.

Назад

Далее

Затем насос включается на полную мощность, и показываемый им показатель давления регистрируется на манометре. Чтобы получить точное максимальное значение, зафиксируйте реле давления в рабочем положении.При значительном отличии максимального давления, которое производит насос от указанного в паспорте, очевидно, что необходима замена каких-либо компонентов внутри конструкции. Рассмотрим последовательность замены детали на примере установки нового эжектора.

Назад

Далее

Назад

Далее

Назад

Далее

Назад

Далее

Назад

Далее

Назад

Далее

Назад

Центробежные насосы

— обзор

7.3 NPSH и динамический напор

Для работы центробежного насоса морская вода должна попадать в проушину рабочего колеса под давлением. Это давление называется доступным чистым положительным напором на всасывании (NPSH) и касается только всасывающей стороны насоса. Конструкция всасывающего трубопровода на стороне всасывания (см. Dornaus, 1976) особенно важна для максимального увеличения доступного NPSH. Этот доступный NPSH показан на рис. 7.4. Потери на трение складываются из потерь в трубе, фитингах и сетке на стороне всасывания и рассчитываются, как описано в главе 6.Давление водяного пара увеличивается с повышением температуры, что еще больше снижает доступное давление в насосе. При температуре воды 32 ° F (0 ° C) он составляет 0,2 фута, а при 100 ° F (38 ° C) — 2,2 фута. Атмосферный напор на уровне моря обычно составляет 33,9 фута (10,6 м). Штормы могут вызвать падение атмосферного напора, и значения до 29,5 футов (9,2 м) не являются редкостью во время сильных штормов. Это потеря 4,4 фута (1,4 м). Системы забортной воды с небольшими рабочими запасами, скорее всего, выйдут из строя из-за ограничений на стороне всасывания, когда это наименее удобно, например, во время сильных штормов.Засорение сеток водорослями и мусором из-за шторма увеличивает риск отказа системы. Доступное значение NPSH показано в форме уравнения ниже. Все компоненты имеют длину (футы или м).

Рис. 7.4. Центробежный насос с высотой всасывания.

(7,1) NPSHavailable = Ha − Hs − Hf − Hvapor

, где H _a — атмосферный напор, H _с — статическая подъемная сила (высота центральной линии насоса минус высота источника воды) (может быть отрицательным, если уровень воды выше насоса), H _f — сумма всех потерь на трение на стороне всасывания насоса, H _пар — давление пара (абсолютное) жидкости при данной температуре.

Фактически имеет два значения NPSH . Один из них — доступный NPSH, как определено формулой. 7.1, а другой — минимальный требуемый NPSH, указанный производителем насоса. Требуемый NPSH обычно указывается на кривых насоса как функция расхода (см. Пример в разделе 7.4). Обычно он указывается для максимальной скорости, доступной для данного насоса. Требуемый NPSH является небольшой функцией скорости, но использование данных производителя будет консервативным для одного и того же насоса и крыльчатки, работающих на более низкой скорости.Для правильной работы насоса доступный NPSH должен на быть больше необходимого NPSH. Если это не так, насос не только будет производить небольшой поток или совсем не будет производить его, но и вызовет кавитацию и может быстро самоуничтожиться. Если кавитирующий насос работает в течение длительного периода времени, например, во время отлива, он будет «съедать» рабочие колеса насоса в течение длительного времени (от недель до месяцев). Внешний вид похож на быструю коррозию рабочего колеса, требующего частой замены (от недель до месяцев). Часто слышна кавитация в виде пронзительного визга.

(7.2) NPSHavailableдолжно быть больше NPSHrequired

Проблема в том, что доступный NPSH не является фиксированным или постоянным значением. Потери на трение во всасывающем трубопроводе зависят как от расхода, так и от времени. Этот срок сильно зависит от степени загрязнения сеток и всасывающих линий, которая может меняться со временем. Кроме того, статическая подъемная сила может изменяться в зависимости от прилива и напора атмосферы в зависимости от погодных условий. Короче говоря, доступный NPSH должен быть определен для ряда возможных условий.Оно должно быть больше требуемого значения при всех возможных комбинациях . Поскольку многим аналитическим методам не хватает точности, настоятельно рекомендуются подходящие минимальные пределы доступного NPSH. Запас должен составлять не менее нескольких футов при самых суровых условиях эксплуатации. Несоответствие требованиям на стороне всасывания — самая большая причина проблем в насосной системе.

Основное влияние на ограничения NPSH определяется выбором диаметра трубы на стороне всасывания и проектной отметкой насосов.Для непрерывной работы водозаборной системы в областях с высоким уровнем приливов может потребоваться, чтобы насосы были расположены ниже уровня паводка или даже средней отметки воды. Строительство может быть очень дорогостоящим и трудным из-за большого объема удаляемой земли и проблем с обезвоживанием участка. Если минимальная высота насоса увеличена по соображениям стоимости или конструкции, система может не работать в течение всего приливного цикла.

Полный динамический напор (TDH) системы забортной воды иногда называют напором системы, и он равен напору в насосе.Он определен ниже в уравнении 7.3.

(7,3) TDH = Z2 − Z1 + hps + hpd + hfd + V2 / 2g

, где Z ₂ — высота разгрузки в головном резервуаре (футы, м), Z ₁ — высота поверхности океана (футы, м), h _ps — потери на трение во всасывающем трубопроводе (футы, м), h _fs — потери на трение во всасывающих фитингах (футы, м), h _pd — потери на трение в напорном трубопроводе (футы, м), h _fd — потери на трение в выпускных фитингах (футы, м), V — средняя скорость трубы на нагнетании в напорный бак (футы / с, м / с ), а г — гравитационная постоянная (32.2 фут / с ² , 9,81 м / с ² ).

TDH — это сумма статической подъемной силы от источника воды до линии слива (часто высота немного выше уровня воды в напорном ящике) и всех потерь на трение от входа до линии слива. Членом скорости часто можно пренебречь. Эти потери на трение включают в себя трубопроводы, фитинги и технологическое оборудование на стороне всасывания и нагнетания насоса (см. Главу 6). Сам насос в этих расчетах не учитывается. Поскольку потери на трение будут сильно зависеть от расхода, эти расчеты необходимо выполнять для ряда потоков.Это создаст геометрическое место значений как функцию скорости потока для данного набора рабочих условий. Как биообрастание, так и приливные отметки могут внести значительные изменения в эти расчеты, что потребует расчета совершенно новых кривых. Конечно, вообще невозможно выполнить эти расчеты, если система трубопроводов не была полностью определена в отношении длины, диаметра, фитингов, отметок и т. Д. Итеративный характер проблемы связан с тем, что вам нужно чувствовать результат этих вычислений, прежде чем вы сможете указать входные данные.В случае изменения каких-либо условий эксплуатации или если характеристики каких-либо компонентов в линиях изменены или изменены, расчеты необходимо повторить. Если потери на трение увеличиваются из-за засорения, кто-то частично закрывает клапан или вводятся компоненты меньшего диаметра или трубы большей длины, тогда новая кривая будет качаться в верхнюю левую сторону. Уменьшение высоты приливов будет иметь такой же эффект. Если прилив или потери на трение меньше ожидаемых, он будет качаться в правую нижнюю часть.Даже для полностью определенной системы существует множество различных конфигураций трубопроводов и условий эксплуатации. Один клапан в системе представляет собой непрерывный диапазон возможностей. Каждая из возможных комбинаций дает разные кривые системы. Излишне говорить, что это может потребовать значительного «перебора чисел». Никакая компьютерная помощь не может исправить неверные предположения или неверные входные значения.

Предотвращение гидравлического удара из-за повреждения насосов и труб

ЧТО ТАКОЕ МОЛОТОК ДЛЯ ВОДЫ?

Гидравлический удар возникает, когда скорость потока жидкости в трубе быстро изменяется.Он также известен как «помпаж». Это может вызвать очень высокое давление в трубах, очень высокие нагрузки на опоры труб и даже внезапное изменение направления потока. Это может вызвать разрыв труб, повреждение опор и трубных эстакад, а также утечку в стыках.

Гидравлический удар может произойти для любой жидкости в любой трубе, но его сила зависит от конкретных условий жидкости и трубы. Обычно это происходит в жидкостях, но может встречаться и в газах. Это может привести к разрыву труб и обрушению конструкций.

В этой статье будут описаны условия, которые, скорее всего, приведут к проблемам гидравлического удара, а также проблемы, с которыми могут столкнуться проектировщики и операторы насосов и трубопроводов.В нем также описаны некоторые способы решения проблем.

КАК ЭТО ПРОИСХОДИТ И КАКОВЫ ПОСЛЕДСТВИЯ?

Повышенное давление возникает каждый раз, когда жидкость ускоряется или замедляется из-за изменений состояния насоса или изменения положения клапана. Обычно это давление невелико, скорость изменения постепенная, и гидравлический удар практически не обнаруживается. Однако при некоторых обстоятельствах создаваемое давление может составлять многие десятки бар, а силы на опорах могут достигать многих тонн, что превышает их спецификации.В трубных мостах может возникнуть сопутствующий ущерб. Риск для безопасности, активов и окружающей среды очевиден.

Небольшой гидравлический удар можно обнаружить по движению трубы, стуку или пульсации потока. Серьезный гидроудар дает те же эффекты, но они могут быть достаточно большими, чтобы нанести серьезный ущерб, и могут произойти только один раз! Системы трубопроводов, характеристики которых могут привести к серьезному удару, должны быть проанализированы компьютерным программным обеспечением, особенно если в них находятся опасные химические вещества.Его наличие также иногда можно выявить по неожиданному открытию предохранительных клапанов.

ЧТО ПРОИСХОДИТ, КОГДА ПРОИСХОДИТ ВОДНЫЙ МОЛОТОК?

Гидравлический удар — это ударная волна, проходящая по трубе в результате резкого изменения расхода. Наиболее частая причина — слишком быстрое закрытие клапана или внезапное отключение или запуск насоса. Это вызывает ударную волну, которая начинается у клапана или насоса и проходит по трубе, изменяя скорость жидкости по мере ее прохождения. Это причина высокого давления.Если волна резкая и проходит через изгибы трубы, скачкообразное изменение давления может вызвать дисбаланс сил, перемещающих трубу. Это может привести к смещению трубы с опор или передаче усилия на анкеры. Волна давления может проходить через насосы, повреждая крыльчатку и привод.

КАК ЕЩЕ МОЖЕТ ПРОИСХОДИТЬ МОЛОТОК ВОДЫ?

Гидравлический удар также может быть вызван кавитацией из-за того, что давление падает ниже давления пара, а затем пузырьки схлопываются, когда давление снова увеличивается.Это может произойти после клапана или после насоса. Когда клапан закрывается или насос отключается, давление ниже по потоку может упасть до уровня, при котором жидкость закипает, создавая паровую полость. Это всасывание может вызвать обратный поток жидкости и сжатие полости при приближении к закрытому клапану или остановленному насосу. При столкновении с клапаном или насосом может возникнуть сильный удар.

Закрытие обратных клапанов также может вызвать гидроудар. Некоторые системы очень склонны к этому, и использование простого поворотного обратного клапана может вызвать сильный гидроудар.Некоторые компании производят обратные клапаны, которые сводят к минимуму гидравлический удар, вызванный их работой.

Образование полостей в высоких точках труб из-за превышения барометрической высоты вертикальных опор также может вызвать гидравлический удар при возобновлении потока.

КАК МЫ МОЖЕМ ВЫЯВИТЬ ПОТЕНЦИАЛЬНЫЕ СИТУАЦИИ С ВОДНЫМ МОЛОТОМ?

Невозможно дать простые и безошибочные правила определения потенциала гидроудара. Существуют компьютерные программы, позволяющие моделировать трубопроводные системы и выявлять любые потенциальные проблемы гидравлического удара.В опытных руках их также можно использовать для поиска наилучшего решения любых подобных проблем. Простые проверки могут быть выполнены вручную, и у некоторых поставщиков есть номограммы, которые помогают спрогнозировать молот и спроектировать подходящие подъемники. Однако большинству систем требуется хорошее компьютерное программное обеспечение, чтобы делать это точно.

КАКОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ КОМПЬЮТЕРА ДОСТУПНО?

Существует несколько программ, включая Flowmaster, HiTrans, Hammer и Wanda. Автор имеет большой опыт работы с Flowmaster и HiTrans, а также некоторый опыт работы с Hammer.Все это эффективные программы, но для уверенного использования требуются значительная подготовка и опыт. HiTrans недорогой, но подходит только для простых систем, тогда как другие могут моделировать сложные сети, но стоят дорого. Все они дают точные результаты о давлении, создаваемом в системе. Flowmaster и HiTrans не могут рассчитывать силы, но автор разработал электронные таблицы, которые берут свои результаты истории давления и времени и анализируют их на предмет пиков давления и силы и времени действия.Hammer может рассчитывать мгновенные значения силы в трех измерениях при условии ввода подходящей информации о трубе. Результаты программ могут быть введены в программы анализа напряжений, такие как Caesar, для учета других напряжений в трубах. Однако анализ силы сложен, поскольку силы могут иметь продолжительность от нескольких секунд до нескольких миллисекунд.

ЕСЛИ У МЕНЯ ЕСТЬ ПРОБЛЕМА, КАК ЕЕ РЕШИТЬ?

В качестве быстрого решения, если проблема связана с клапаном, сильно замедлите его! Существует эмпирическое правило «время закрытия 1 секунда на каждый дюйм диаметра трубы», но я считаю его плохим и рекомендую 5 секунд на дюйм диаметра или больше.Если это насос, установите многооборотные клапаны (установите редукторы на дроссельные и шаровые краны) и заставьте операторов использовать их медленно.

Однако гораздо лучше смоделировать систему с использованием подходящего программного обеспечения, тогда все потенциальные решения могут быть протестированы в модели, чтобы проектировщик мог выбрать лучшее и наиболее экономичное решение для своей системы трубопроводов. Это должно быть обязательным для длинных труб (например, длиной> 500 м), по которым транспортируются токсичные или легковоспламеняющиеся материалы.

Решения зависят от обстоятельств каждой ситуации.Они могут включать:

1 Устраните причину удара молотка.

Некоторые причины могут быть устранены путем устранения проблемного элемента или контроля над ним. Помимо ранее обсужденных пунктов, это могут быть вибрирующие клапаны сброса давления, закрытие клапанов быстрого аварийного отключения и некоторые ручные закрытия клапанов, например, дроссельные заслонки. Устройства плавного пуска могут помочь с некоторыми проблемами гидравлического удара, вызванными насосами.

2 Уменьшите скорость откачки.

Это можно сделать, используя трубу большего диаметра или меньшую скорость потока.

3 Сделайте трубу более прочной.

Это может быть дорого, но может быть решением, если характеристики трубы превышены лишь незначительно.

4 Уменьшите скорость клапанов или используйте клапаны с лучшими характеристиками нагнетания в трубопроводной системе.

5 Используйте расширительные бачки. Они позволяют жидкости выходить или попадать в трубу при гидравлическом ударе и обычно наблюдаются только в водных системах.

6 Используйте ограничители перенапряжения . Они похожи на демпферы пульсаций, обычно устанавливаемые на поршневые насосы прямого вытеснения, только намного большего размера.

7 Используйте маховики насоса. Их можно использовать, когда гидравлический удар является следствием слишком быстрого замедления работы насоса после отключения.

8 Используйте предохранительные клапаны. Они не подходят для токсичных материалов, если не предусмотрена система улавливания.

9 Используйте впускные воздушные клапаны. Они не подходят, если проникновение воздуха или других возможных внешних материалов недопустимо.

10 Новым решением было бы введение азота или воздуха в жидкость .Автор не видел, чтобы это использовалось на практике, и его использование потребует осторожности, но теоретически это возможно.

Автор Биография:

Стюарт Орд — инженер-химик из Англии. Он имеет диплом с отличием 1-й степени в области химического машиностроения и является научным сотрудником Института инженеров-химиков. Он работал в крупных химических компаниях, но сейчас работает частным консультантом, специализирующимся на исследованиях опасностей, оценке рисков и анализе гидравлических ударов.Со Стюартом можно связаться по телефону +44 7981 569058, stuart @ CEDCS.com или через его сайт www.CEDCS.com

.

Обсудите больше на нашем отраслевом форуме!

Объяснение давления напора и запорной головки насоса

Что такое напор насоса и запорная головка?

Одна из наиболее неправильно понимаемых физических характеристик насоса — это понятие напора. Это связано с давлением, но как именно?

Эта статья проясняет термин «напор» применительно к насосам, поэтому вам больше не придется беспокоиться о том, что такое напор, как он связан с давлением или почему это важно.

Это концепция, которая на самом деле невероятно проста для определения, но может сбивать с толку, когда ее переводят на примеры с реальными насосами. Представьте насос, у которого есть труба, которая идет прямо вертикально вверх от нагнетательного патрубка (см. Рисунок 1) .

Рисунок 1: Воображаемая вертикальная напорная труба, используемая для измерения напора.

---

Проще говоря: напор насоса — это максимальная высота, на которой насос может перекачивать против силы тяжести.Интуитивно понятно, что если насос может создавать большее давление, он может перекачивать воду выше и создавать более высокий напор. Также обратите внимание, что чем выше уровень жидкости в резервуаре, тем выше насос сможет перекачивать воду в вертикальную напорную трубу из-за напора, создаваемого жидкостью во всасывающем резервуаре (см. Рисунок 2) .

Рисунок 2: Напор зависит от самого насоса и высоты жидкости во всасывающем баке.

---

Гораздо более полезной мерой напора является разница между уровнем жидкости во всасывающем баке и напором в вертикальной напорной трубе. Это число известно как «общий напор», который может создать насос.

Повышение уровня жидкости во всасывающем баке приведет к увеличению напора, а снижение уровня приведет к снижению напора. Производители и поставщики насосов часто не говорят вам, какой напор может создать насос, потому что они не могут предсказать, какой будет высота жидкости в вашем всасывающем баке.Вместо этого они сообщают общий напор насоса, разницу в высоте между уровнем жидкости во всасывающем баке и высоту водяного столба, которую может достичь насос. Общий напор не зависит от уровня жидкости во всасывающем баке.

Рис. 3: Общий напор не зависит от напора на всасывании.

---

Обратите внимание, что теперь, когда мы определили общий напор, мы можем преобразовать эти полезные отношения в уравнения:

Ht = Hd — Hs

Где Ht — общий напор, Hd — напор нагнетания, а Hs — напор всасывания.Также имейте в виду, что это уравнение выполняется независимо от того, является ли высота всасывания положительной (уровень жидкости во всасывающем баке выше насоса) или отрицательной (уровень жидкости во всасывающем баке ниже насоса). См. Рисунок 4 для примера последней ситуации. В этом случае насос по-прежнему будет производить такой же общий напор, но, поскольку напор на всасывании отрицательный, напор на нагнетании будет уменьшен на эту величину в соответствии с нашим уравнением.

Рис. 4: Пример того, как отрицательный напор всасывания влияет на напор нагнетания.

---

На рисунке 5 насос перекачивает жидкость из всасывающего резервуара в вертикальную трубу, где жидкость поднимается, пока не преодолеет силу тяжести и не перестанет подниматься. В этой ситуации расход насоса равен нулю. Насос работает, но сила тяжести останавливает подъем воды в вертикальном напорном трубопроводе и прекращается чистый поток. Это известно как «запорный напор», это величина напора, которую насос может создать при нулевом расходе.

Чтобы выбрать требуемый насос, вам необходимо знать две вещи: общий напор и требуемую скорость потока. Как и следовало ожидать, эти две величины связаны. Максимальный напор (запорный напор) достигается при нулевом расходе. Увеличение скорости потока приводит к трению в системе, поскольку жидкость движется по трубам от всасывающего бака к насосу и от насоса к напорному патрубку. Это трение снижает общий напор, который может создать насос. Фактически, когда поток увеличивается, трение увеличивается, а общий напор продолжает уменьшаться.Величина потери напора из-за трения называется «напор на трение» или «потеря на трение» (см. Рисунок 5 и рисунок 6) .

Рис. 5: Взаимосвязь между общим напором, запорным напором, напором нагнетания и высотой всасывания в насосе без потока.

Рис. 6. Взаимосвязь между общим напором, запорным напором, напором нагнетания и высотой всасывания в насосе без потока.

---

В системе, где есть поток, общий напор — это разница между напором нагнетания и напором всасывания плюс напор трения, и эта сумма будет меньше, чем напор отключения.График зависимости напора от расхода известен как кривая производительности насоса (пример кривой производительности насоса см. На Рисунке 7) .

Рисунок 7: Кривая производительности насоса для полного напора в зависимости от расхода.

Каждый центробежный насос будет поставляться с графиком зависимости напора от расхода. Требуемый расход и общий напор будут пересекаться в определенной точке на кривой производительности насоса, и сравнение этого с кривой насоса позволит вам определить, подходит ли этот конкретный насос (т.е. будет ли он производить достаточный напор при требуемом расходе?) для ваших нужд.

Почему напор используется как мера способности насоса перекачивать жидкости, а не давление? Исторически сложилось так, что многие насосы использовались для перекачки воды на более высокий уровень — например, в резервуар для хранения на вершине холма. Если вам нужно качать воду на высоту 60 метров, чтобы подняться на холм, то использование напора, измеряемого в метрах, является естественным. Вы автоматически понимаете, что если у насоса нет 60 метров напора, он не подходит для вашего применения.

Другая причина, по которой используется напор, заключается в том, что до тех пор, пока перекачиваемая жидкость имеет такую ​​же вязкость, что и вода, напор будет идентичным для разных жидкостей. Это может быть, а может и не быть при использовании давления для определения характеристик насоса. Хотя некоторые производители насосов действительно используют давление для характеристики своих насосов, подавляющее большинство насосов по-прежнему характеризуются общим напором, который они создают.

Мы надеемся, что вы нашли этот пост в блоге полезным.Посетите страницу нашего блога, чтобы узнать больше о том, как уменьшить трение в линиях всасывания / нагнетания или как проверить поток и давление напора.

Global Pumps — ведущий австралийский поставщик промышленных насосов для горнодобывающей, правительственной, винной, пищевой, химической, обрабатывающей, лакокрасочной, упаковочной и обрабатывающей промышленности.

Мы храним широкий ассортимент насосов и запасных частей в Австралии и доставляем их в любую точку мира.

Мы предоставляем экспертные технические консультации, услуги в области машиностроения и химического машиностроения, а также услуги по техническому обслуживанию насосов, насосных систем и полных комплексов под ключ.
