Чугунные твердотопливные котлы: виды и принцип работы

На сегодняшний день вариантов для отопления загородного дома существует довольно большое количество. При выборе легко можно запутаться во всех нюансах и положительных сторонах той или иной системы. Поэтому здесь мы рассмотрим один вид – чугунные твердотопливные котлы.

Эти отопительные агрегаты с успехом применяются уже давно, а в последнее время появилась новая разновидность – котлы длительного горения. Такие системы имеют повышенное КПД, просты в использовании и не требуют постоянного контроля. Работать могут не только на каменном угле и дровах, но и прессованном торфе.

Принцип работы и особенности чугунных твердотопливных котлов

Принцип работы твердотопливных котлов не отличается сложностью:

В топке происходит горение топлива, в качестве которого может выступать брикеты торфа, каменный уголь, дрова и даже твердые бытовые отходы.
Тепловая энергия через теплообменник, расположенный в котле, передается теплоносителю, чаще всего воде.
Теплоноситель по водяному контуру поступает в отопительные приборы – батареи или конвектора, где и отдает тепло окружающей среде.

Особенности чугунных котлов

Положительные:

Полная автономность. При монтаже самотечного водяного контура, электричество не нужно, поскольку отсутствует циркуляционный насос.
Установка такого агрегата не требует специальных разрешений и согласований.
Доступность топлива и его приемлемая цена.
Широкий выбор мощности котла, что позволяет подобрать оптимальный агрегат для небольшой дачи или большого коттеджа.
Чугун долговечен, не боится коррозии, обладает отличной огнеупорностью.

Но твердотопливные котлы из чугуна обладают и негативными особенностями:

Большой вес чугунных котлов заставляет сооружать специальный фундамент на месте его установки.
Долго прогреваются.
Требуют периодической чистки зольника.
Приходится довольно часто добавлять топливо, что делает невозможным оставление котла без присмотра на долгое время.

Именно последний недостаток можно решить установкой котла отопления длительного горения, которые чаще всего выполнены из чугуна. Сейчас выпускаются агрегаты двух видов горения – верхнего и нижнего.

Совет! На конечную цену котла отопления влияет ряд факторов: производитель, мощность, используемое топливо и конструкционные особенности.

Пиролизные котлы

Такие агрегаты длительного горения еще называют газогенераторными установками отопления, что более точно по методу получения тепловой энергии. Ведь пиролизом называется процесс сгорания топлива при искусственной нехватке кислорода.

В результате такого процесса образуется зола – твердый остаток и пиролизный газ, являющийся горючей смесью летучих углеводородов и углекислоты.

Специалисты отмечают, что пиролизные системы длительного горения на дровах позволяют добиться максимального КПД. Для отопления также в качестве топлива можно использовать опилки, торф или уголь.

Принцип работы газогенераторной установки

Отличительной чертой таких котлов является наличие двух камер сгорания:

В первой камере происходит медленное тление топлива в условиях ограниченной подачи воздуха. Регулировка воздушной подачи осуществляется механическим методом – простой заслонкой. При необходимости можно использовать принудительный наддув, что позволяет скачкообразно увеличить мощность и производительность выработки тепловой энергии.
Вторая камера предназначена для сгорания летучих элементов разложения топлива (горючих газов). Поскольку все процессы горения газообразных продуктов легко поддаются регулировке, простым термостатом можно добиться именно того количества тепла, которое необходимо.

Здесь стоит отметить любопытный факт: движение воздуха в камерах длительного горения происходит сверху вниз. Соответственно и сам процесс горения происходит сверху вниз. Поэтому тяга в таких системах отопления применяется исключительно принудительная.

Плюсы и минусы пиролизных котлов

Положительными аспектами таких агрегатов длительного горения на дровах являются:

Регулировка интенсивности горения и температуры теплоносителя производится автоматически.

Такие котлы имеют возможность не только работать на дровах, но и на других видах твердого топлива.
На выходе – полное сгорание сырья, остается только мелкая зола, которую можно использовать в качестве удобрения. Полностью сгорают даже крупные поленья.
Промежуток между закладками топлива в зависимости от модели и мощности котла длительного горения может достигать одних суток.

Однако пиролизные котлы отопления имеют свои нюансы, которые можно отнести в минус:

По сравнению с другими котлами длительного горения, пиролизные агрегаты стоят дороже.
Принудительный наддув делает их энергозависимыми.
На минимальной мощности часто выявляется недостаток таких котлов отопления – нестабильность горения и как следствие сильное выделение сажи и ее оседание на внутренней стенке дымохода.
Требуется предварительная просушка топлива. При этом некоторые модели работают только на дровах.

Совет! Выбирая пиролизный котел длительного горения, обратите внимание на установки на дровах. Стоят они несколько дешевле, чем агрегаты, поддерживающие все виды твердого топлива. При этом КПД у них немного выше – до 90%.

Котлы верхнего горения

Именно такие агрегаты называются классическими котлами длительного горения. Выпускаются как чугунные, так и стальные модели. Отличаются высокой автономностью, которая достигается за счет особой конструкции:

Колосник и зольник отсутствуют.
Внизу располагается глухой поддон.
Топка также имеет специфическую конструкцию – овальную форму.
Конструкция такого котла отопления предусматривает подвижный распределитель воздуха. Закладывая топливо, его необходимо поднять. Затем он под собственным весом опускается на топливо, и по мере его прогорания опускается все ниже. Этим достигается подача воздуха именно к верхнему слою топлива.
Зола вместе с другими продуктами горения уносится в верхнюю камеру, где происходит дальнейшее сгорание газов.

Тяга подстраивается автоматически – в зависимости от температуры теплоносителя.

Преимущества такой системы

Время работы без добавления топлива ограничивается лишь размерами самой топки.
За счет отсутствия сложной автоматики такие агрегаты отопления получились весьма надежными.
Все основные достоинства пиролизных котлов, такие как высокий КПД и полное сгорание топлива, сохранились.

Стоит отметить, что изначально такие котлы длительного горения работали исключительно на дровах. Но затем появились модели, работающие на всех видах твердого топлива.

Недостатки классических котлов

Большая чувствительность к температуре теплоносителя. Большая скорость циркуляции приводит к выпадению конденсата на теплообменнике.

Наддув часто не справляется с задачей уноса золы в дымоход. Это приводит к падению теплоотдачи.
Сырое и крупное топливо (не колотые дрова) нежелательно использовать.
Большие размеры топки в значительной мере затрудняют розжиг котла.

Стоит отметить, что чугунные котлы твердотопливные показывают себя значительно лучше в процессе эксплуатации, чем стальные. Они меньше боятся коррозии и более долговечны.

Совет! При монтаже котла отопления длительного горения необходимо придерживаться мер противопожарной безопасности. Основание, на которое монтируется чугунный котел, должно быть больше самого котла примерно на 20 см. Хранить топливо необходимо на расстоянии не менее 40 см от котла.

Выбирая твердотопливный котел, стоит заранее определиться, в каком качестве он будет использоваться. Если в качестве основного отопления – следует выбирать надежную и автоматизированную модель. Для редкого использования в качестве резервного – раскошеливаться на дорогостоящий агрегат не стоит, вполне подойдет простой вариант.

Чугунные твердотопливные котлы длительного горения: конструктивные особенности оборудования

Автор Евгений Апрелев На чтение 5 мин Просмотров 700 Обновлено

06.03.2017

Сегодня, на российском рынке климатической техники представлен широчайший ассортимент твердотопливных отопительных систем. Они различаются по конструкции, функционалу, габаритам и, конечно же, по цене, которая у чугунных моделей, обычно выше стальных. О том, почему так происходит, и чем, по мнению специалистов, чугунные твердотопливные колы отопления лучше стальных и пойдет речь в этой публикации.

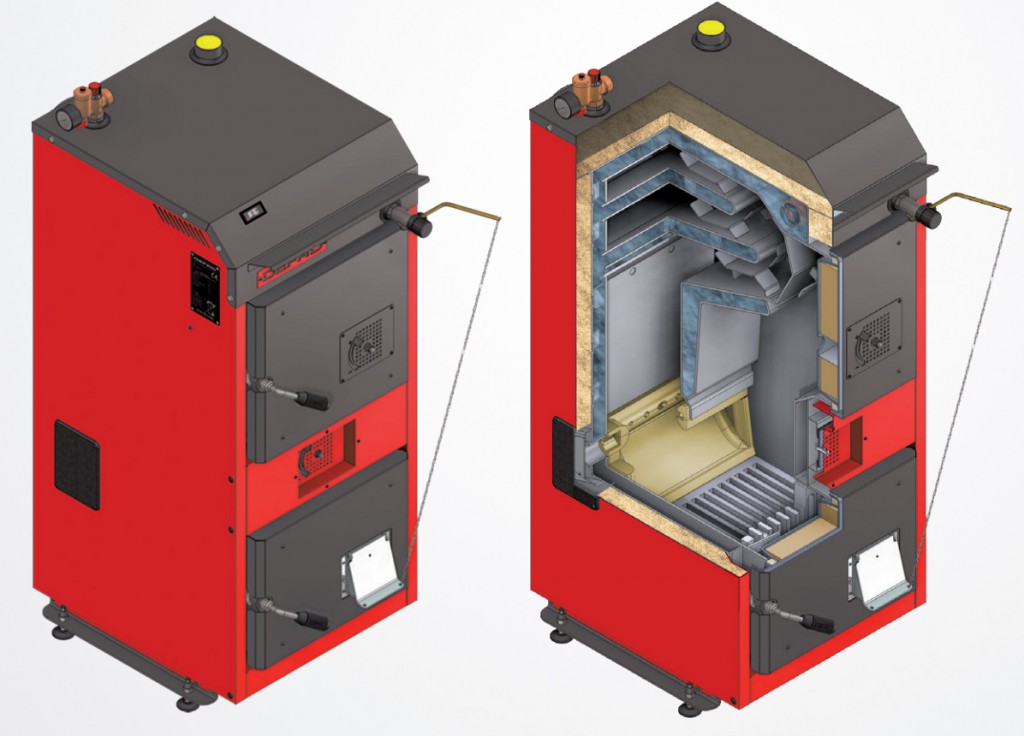

Устройство чугунного котла на твердом топливе

Чугунный котел отопительный твердотопливный с водяным контуром представляет собой секционную конструкцию, обшитую облицовочными панелями. Между корпусом и облицовочным материалом находится слой (до 100мм) листового, устойчивого к высоким температурам утеплителя.

Чаще всего – это пожаростойкие маты из базальтовой ваты.

Для подсоединения к системе дымоотведения, все чугунные котлы оснащены дымоходным патрубком. Для подключения к водяной системе отопления из устройства выходит два соответствующих патрубка. Топливная камера и зольник оснащаются дверками, которые, в зависимости от конструкции, могут быть глухими или со вставками из огнеупорного стекла. В зависимости от конструкции, некоторые модели чугунных твердотопливных котлов оснащаются вентилятором принудительного наддува воздуха.

Из-за высокой температуры отработанных газов все твердотопливные модели выпускают исключительно со стальным или чугунным теплообменником. Именно поэтому твердотопливные котлы могут быть только стальными или чугунными. Теплообменник – это наиболее значимая составляющая любого твердотопливного котла. Теплообменник чугунного котла состоит из отдельных модулей и обычно является корпусом всей котельной установки.

Секции соединяются друг с другом при помощи резьбовых соединений. Для герметизации стыков используется высокотемпературный герметик. Внутренние полости секций заполняет теплоноситель, а внутреннее пространство используется, как топочная камера.

Важно! Такая конструкция чугунных теплообменников позволяет выполнять работы по замене секций в случае выхода из строя или наращивать их количество для увеличения мощности устройства. Чугунные твердотопливные отопительные котлы отличаются от стальных аналогов способом производства модулей, методом сборки и материалом теплообменника, от свойств которого во многом зависит функционал и эффективность работы.

Типы чугунных отопительных котлоагрегатов

Сегодня, на отечественном рынке климатической техники представлены чугунные котельные установки:

Классические энергонезависимые. Наиболее простые по своей конструкции устройства с горизонтальной загрузкой топлива.
Состоят классические котлы из модульного корпуса, в котором предусмотрена водяная рубашка, место горения топлива и зольный лоток для сбора отходов. Данный прибор оснащен патрубками для подключения к отопительному контуру и системе дымоудаления. Из автоматики на такие котлы устанавливается энергонезависимый регулятор тяги. Для защиты от перегрева используются термостатические клапаны или дополнительный охлаждающий теплообменник.
Классические энергозависимые. Конструкция данных отопительных установок не отличается от энергонезависимых моделей.
Разница исключительно в автоматике, отвечающей за процесс горения. Состоит автоматика из управляемого контроллером вентилятора, предназначенного для принудительной подачи воздуха в топочную камеру и датчика температуры теплоносителя.
Пиролизного горения. В котельных установках данного типа применяется метод тления топлива в обедненной кислородом среде. В результате – выделившаяся тепловая энергия от тления и горючий пиролизный газ, который используется как дополнительный источник тепла.
Благодаря данной технологии значительно возрастает КПД устройства и снижается расход топлива. Именно поэтому газогенераторное котельное оборудование можно с уверенностью называть твердотопливными чугунными котлами длительного горения. Несмотря на высокую стоимость, данный тип котельных установок наиболее востребован нашими соотечественниками.

Совет: Пиролизные отопительные системы производят большое количество тепла, часть которого неизбежно выводится вместе с отработанными газами через дымоход. Это приводит к образованию конденсата и дегтя на внутренних поверхностях дымовых каналов. Конденсат приводит к разрушению дымохода, а сажа (деготь) значительно сужает сечение дымоотвода, что снижает тягу в котле и может привести к пожару. Специалисты настоятельно рекомендуют для твердотопливных газогенераторных установок использовать дымоходы из сэндвич-модулей или керамики.

Достоинства и недостатки

Чугун прекрасно противостоит коррозийным процессам, поэтому наши соотечественники все чаще выбирают для отопления частного дома котел твердотопливный чугунный. Большинство производителей заявляет срок службы в 25 лет. Внутренняя поверхность чугунного теплообменника не покрывается известковым налетом, что положительно сказывается на эффективности работы устройства. Кроме этого, у ТТ чугунного отопительного оборудования есть и еще масса достоинств, которые делают их востребованными, а именно:

Более устойчивы к химическому и электрохимическому воздействию.
Пригодны для ремонта и модернизации, путем замены и наращивания секций.
Не требовательны к качеству теплоносителя.
Вариативны в используемом топливе.
Низкие требования к частоте обслуживания и эксплуатации.

Например, классический напольный чугунный твердотопливный котел может работать практически без обслуживания. Единственное – это закладка топлива и чистка зольного лотка. Топливом чугунных котельных установок могут выступать: дрова, уголь, кокс, пеллеты и отходы деревообработки.

Для полной объективности следует упомянуть и о недостатках, наиболее весомым из которых является хрупкость чугуна. Именно поэтому особое внимание следует уделять грамотной установке прибора.

Важно! Для предотвращения образования трещин в теплообменнике необходимо следить за отсутствием перепадов температур теплоносителя. Очень желательно не допускать больших температурных перепадов и в помещении, где установлен ТТ чугунный котлоагрегат.

Чугун обладает высокой инерционностью (долго нагревается и долго отдает тепло). Именно поэтому при нагреве котла часть тепловой энергии неизбежно «вылетает в трубу».
Высокая стоимость.

Бобер DLO – напольный твердотопливный одноконтурный котел мощностью от 18 до 48 кВт – Protherm

Общая информация
Артикул	0010018860	0010018861	0010018862	0010018863	0010018864
Напольный	Да	Да	Да	Да	Да
Электронезависимый	Да	Да	Да	Да	Да
Открытые системы отопления	Да	Да	Да	Да	Да
Закрытые системы отопления	Да	Да	Да	Да	Да
Характеристики
Тип топлива
Природный газ (Е)	—	—	—	—	—
Сжиженный газ (G30)	—	—	—	—	—
Дизельное топливо	—	—	—	—	—
Твердое топливо	Да	Да	Да	Да	Да
Тип горелки
Инжекторная	—	—	—	—	—
Вентиляторная	—	—	—	—	—
Одноступенчатая	—	—	—	—	—
Двухступенчатая	—	—	—	—	—
Модулирующая	—	—	—	—	—
Тип теплообменника
Тип	2-х ходовой	2-х ходовой	2-х ходовой	2-х ходовой	2-х ходовой
Материал	Чугун	Чугун	Чугун	Чугун	Чугун
Количество секций	4	5	6	8	10
Контур отопления
Открытая камера сгорания	—	—	—	—	—
Закрытая камера сгорания	—	—	—	—	—
Пьезорозжиг	—	—	—	—	—
Электророзжиг	—	—	—	—	—
Полезная мощность, кВт (газ)	—	—	—	—	—
Полезная мощность, кВт (дизель)	—	—	—	—	—
Полезная мощность, кВт (дрова)	18	23	29	35	45
Полезная мощность, кВт (уголь)	19	24	32	39	48
КПД, % (дрова)	67,75	66,25	63,15	63,1	63,25
КПД, % (уголь)	70,8	71	71,65	71,15	71,65
Рабочее давление, Атм	0,8 — 4,0	0,8 — 4,0	0,8 — 4,0	0,8 — 4,0	0,8 — 4,0
Расширительный бак, л	—	—	—	—	—
Контур ГВС
Накопительный бойлер, л	—	—	—	—	—
Расширительный бак, л	—	—	—	—	—
Диапазон температуры ГВС, оС	—	—	—	—	—
Объем горячей воды, л/мин	—	—	—	—	—
Рабочее давление, Атм	—	—	—	—	—
Контур подачи газа
Давление природного газа, мм. вод.ст.	—	—	—	—	—
Давление сжиженного газа, мм.вод.ст.	—	—	—	—	—
Управление
Панель управления
Светодиодная индикация	—	—	—	—	—
Жидкокристаллический дисплей	—	—	—	—	—
Индикация температуры	Да	Да	Да	Да	Да
Индикация неисправностей	—	—	—	—	—
Индикация давления	Да	Да	Да	Да	Да
Терморегуляторы
Exabasic	—	—	—	—	—
Exacontrol	—	—	—	—	—
Thermolink B	—	—	—	—	—
Thermolink P	—	—	—	—	—
Exacontrol 7	—	—	—	—	—
S-RG2	—	—	—	—	—
Kromschreder E8. 4401	—	—	—	—	—
Панель управления NO	—	—	—	—	—
Режимы отопления
Зима-Лето	—	—	—	—	—
Система контроля
Регулятор тяги	Да	Да	Да	Да	Да
Термостатический регулятор	Да	Да	Да	Да	Да
Контроль пламени	—	—	—	—	—
Предохранительный клапан	—	—	—	—	—
Тепловой предохранитель	—	—	—	—	—
Защита от замерзания	—	—	—	—	—
Защита насоса от заклинивания	—	—	—	—	—
Электрическое подключение
Напряжение / Частота, В/Гц	—	—	—	—	—
Потребление, кВт	—	—	—	—	—
Класс защиты	—	—	—	—	—
Присоединительные диаметры
Дымоход, мм	150	150	150	180	180
Газопровод	—	—	—	—	—
Контур отопления	2»	2»	2»	2»	2»

Твердотопливный котел: стальной или чугунный?

Какое оборудование Вы бы хотели выбрать для отопительной системы в доме? Газовое, электрическое или на дровах? В данном случае давайте рассмотрим все плюсы и минусы твердотопливных котлов, а именно возьмем чугунный и стальной котел. Как ни странно, но котел стальной твердотопливный не только остается самым востребованным из твердотопливных котлов, но и постепенно завоевывает все большую популярность у потребителей, как в плане качества, безопасности, так и технологический шаг вперед ( наличие автоматики).

Это обусловлено не только применением новейших и прогрессивных технологий при его разработке, но и обычным отсутствием газовых магистралей. Однако сегодня твердотопливное оборудование может быть представлено, как чугунный или стальной твердотопливный котел.

И многие задают вопрос, – какой из вариантов эффективнее, экономичнее, безопаснее, долговечнее и что не мало важно подходило под все наши запросы (отопление, работа с бойлером, работа с теплыми полами и т.д.). Выяснить это поможет детальное знакомство с особенностями данных моделей.

Твердотопливный котел. Банальное отличие от газового.

Аппарат, работающий на твердом топливе, дровах, конструктивно не похож на газовое оборудование это всем и так понятно. В нем роль теплообменника выполняет топка. Внутри нее происходит процесс сжигания дров, торфобрикета, угля. Снаружи ее окружает теплоноситель, так называема водяная рубашка, который нагревается от раскаленных стенок и, достигнув определенной температуры, поступает в систему при помощи циркуляционных насосов, либо самотеком.

Это только одно из отличий между твердотопливными и газовыми котлами. Другим не менее важным отличием является – его полная автономность, что позволяет применять такие котлы в системах открытого типа, причем в районах, практически оторванных от цивилизации.

Стальной котел или чугунный котел?

При выборе твердотопливного отопительного оборудования учитываются не только технические характеристики, но и материалы из которых изготовлен котел. Будь-то стальной или чугунный котел. А так как эти материалы реагируют на разность температур и агрессивные среды по-разному, то и работа этих котлов будет иметь свои особенности.

Твердотопливный чугунный котел обладает рядом преимуществ, он имеет:

Хорошую коррозионную стойкость и большой срок службы (при условии качественного чугуна)
Теплообменник состоит из секций и в случае поломки одной из них ее легко заменить (только вот данную часть котла практически невозможно купить отдельно)

Недостатком считается:

Восприимчивость чугуна к перепадам температур, способная привести к трещине чугуна. Этот нюанс устраняется правильной обвязкой твердотопливного котла, который требует определенных вложений средств большей, чем обвязка стального котла.
Полное отсутствие автоматики в данных котлах. Чугунный котел с автоматикой стоит в 3 раза дороже стального твердотопливного котла с той же автоматикой.
Меньшее время горения, по причине отсутствия автоматики.
Отсутствие экстренного тушения пламени при закипании котла, что может привести к перегреву чугуна (поломке).

Котел стальной твердотопливный отличается от чугунных:

Небольшим весом (средний стальной котел имеет вес в 230 кг.)
Более низкой ценой + доступная цена на котел в комплекте с автоматикой, что позволяет увеличиь время горения по сравнению с чугунным на 6-10 часов дольше.
Имеет меньше технологических ограничений, а соответственно и КПД у него выше ( не боится перепада температур, частое явление при наличии бойлера и теплого пола в отопительной системе.

В отличие от чугунного образца, срок эксплуатации у него будет меньшим, так как сталь более подвержена коррозии ( при условии частого сливания системы). На данный момен стальные котлы производят из аттестованной котельной стали, что позволяет производителям заявлять срок службы котла не менее 15 лет.

Что самое главное при выборе?

Купить твердотопливный котел – это отличная возможность создания собственной системы отопления. Данное оборудование по некоторым показателям может даже превосходить газовые аппараты. А самым главным среди них является автономность. Стальные котлы твердотопливные очень часто выбирают и без автоматики, значит котлы полностью не зависят от подачи электроэнергии. Поэтому все чаще выбирают именно стальной котел на дровах (брикет, уголь).

Приобретая данные котлы, специалисты советуют отдавать предпочтение моделям, работающим на древесине, и имеющим заниженную (горизонтальную) топочную камеру, что удобно в эксплуатации, обслуживании, чистке. Учитывать надо и тот факт, что эффективность работы такого стального аппарата выше, чем у образцов с верхним сгоранием.

Котел твердотопливный чугунный с нижним сгоранием может иметь несколько камер, который позволяет наиболее полно сжигать топливо, что дает возможность экономного расхода.

Если рассматривать материал, из которого произведен котел, то наиболее известными являются стальные модели котлов. Они достаточно долговечные и огнестойкие, а их конструктивные особенности позволяют транспортировать такие устройства в нужное вам место.

Чем еще различаются стальные твердотопливные котлы длительного горения, так это степенью автоматизации. Все они, как минимум, оборудуются механическим регулятором температуры. Его применение избавляет от постоянной необходимости открытия поддувала вручную, пристального контроля за работой устройства, а также предупреждает возникновение аварийных ситуаций.

Однако сегодня стальные котлы оборудуются частенько контролерами, значительно упрощающими эксплуатацию. Они устанавливаются на котле и подключаются к его вентилятору. Его датчики позволяют наиболее точно поддерживать заданную температуру в контуре отопления, а так же управлять загрузкой бойлера.

Сравниваем вместе модели из стали и чугуна

От правильного выбора оборудования зависит, насколько экономично и эффективно будет работать вся система отопления у вас в доме. Чтобы выяснить, какой из твердотопливных аппаратов будет наиболее оптимальным, рассмотрим несколько самых популярных моделей из стали и чугуна. Со всеми характеристиками ниже названных котлов можно ознакомиться на сайте 100kotlov.by

Одними из самых популярных чугунных котлов на белорусском рынке считаются котлы чешского производителя Viadrus (Виадрус) и Junkers (Юнкерс). Они изготавливаются из чугуна, имеют приемлемую цену и отличаются высоким качеством литья. В комплекте идет механический тягорегулятор, может быть подключен циркуляционный насос, рабочая температура которого не должна превышать 80°С. Данные котлы могут работать на любом из видов твердого топлива, просты в обслуживании и установке. Большой разброс по мощностям — от 15 до 50 кВт.

Стальные модели также представлены в достаточном широком ассортименте. Можно выделить котел ТИС (TIS). Его мощность варьирует в пределах от 10 до 99 кВт и первичное топливо у данного агрегата является дерево и торфобрикеты, вторичное — уголь. Он выполнен из металла с аттестованной котловой стали толщиной 5 мм, имеющей антикоррозийную обработку и обладает эргономичной современной формой. Специальная конструкция теплообменника и достаточно большая загрузочная камера позволяет добиваться наилучшей теплоотдачи. Данный котел выпускается в двух модификациях — с терморегулятором и автоматикой. В добавок котлы с автоматикой можно без особого труда переводить на терморегулятор (цепочку).

Зарубежная продукция богато представлена различными марками. Среди них можно выделить одних из самых популярных в Беларуси производителей компаний SAS, Defro, Galmet, Elektromet. Они выполнены из высокопрочной стали, и имеют мощность в диапазоне от 12 до 50 кВт. В качестве топлива заводом изготовителем рекомендуется использовать каменный уголь. Данные аппараты имеют большие габариты, т.к. при сжигании угля выделяется очень много тепла и нагревание дымохода может достигать 300°С. При сжигании древесины идет понижение КПД от 8 до 12%.

Рассмотрев особенности каждой из моделей представленных выше котлов, вы сможете подобрать для себя оптимальный вариант. Например, чугунные котлы, хотя и имеют более длительный срок эксплуатации, но у них большой вес и размеры, так что для установки потребуется отдельное помещение. Стальные же обладают умеренными габаритами и оборудованы современными системами автоматики, что позволяет меньше внимания уделять контролю за работой аппарата.

Что рекомендуют специалисты и говорят потребители?

Если стоит вопрос, какой из котлов выбрать: стальной или чугунный, то следует прислушаться в первую очередь к мнению специалистов. Они объяснят вам, как уже было сказано ранее, что чугун не способен выдерживать резкие перепады температур. При такой работе в теплообменнике котла могут образоваться трещины. Стальные модели менее восприимчивы к таким условиям. В добавок чугунные котлы с автоматикой стоят больше, чем стальные в разы. а котлы с автоматикой позволят агревать ваш дом до 16 часов. Этот факт необходимо учитывать при выборе оборудования.

Что же по рабочим особенностям?

Кто выбирает чугунный котел — то это чугунные котлы немецких или чешских производителей. Что же касается стальных котлов — то все больше людей начали задумываться, что топят свои стальные угольные котлы деревом, а не каменным углем, в результате чего и теряют то нужное дому КПД в 8-12% . Стальные котлы на дереве ТИС (TIS) отличного качество. У них большие топки во всех моделях и специально адаптированна к белорусским климатическим условиям автоматика. Такие котлы очень просты в обслуживании, их легко чистить и устанавливать. К тому же большинство моделей функционируют на любом виде твердого топлива. Они экономичны и на одной закладке могут работать достаточно продолжительный срок. А 5 лет гарантии вселит уверенность даже в самого сомнительного потребителя.

Как сделать правильный выбор?

Твердотопливное оборудование не только не утрачивает своей популярности, а наоборот, оно растет с каждым днем. Это обусловлено высокими ценами на такой вид топлива, как электричество и повышающиеся цены и нормы, как газ. В добавок не везде есть газовые магистрали, а если и есть, то на прокладку труб могут уйти все сбережения скопленные годами. И в таком случае единственным доступным видом топлива является древесина.

Однако, выбирая твердотопливный котел необходимо учитывать, где и как он будет размещен, какую площадь необходимо отапливать, и какие виды топлива для вас будут наиболее доступными: будь это дерево с торфобрикетом или каменный уголь. Только, исходя из всех этих требований, можно сделать вывод о том, какой из отопительных аппаратов выбрать.

Какой твердотопливный котел Dakon выбрать?

Какое отопительное оборудование стоит выбрать для частного дома? При отсутствии газификации, ответ очевиден. Чешские твердотопливные котлы Dakon оптимально подходят для установки автономного отопления и обогрева дома.

Модельный ряд водогрейной техники Dakon представлен классическими и пиролизными агрегатами, работающими исключительно на дровах, и универсальными, имеющими стальной и чугунный теплообменник.

Как работают ТТ котлы

Отопительные котлы Дакон на твердом топливе отличаются не только техническими характеристиками, но и принципом работы.

Традиционные модели — нагрев осуществляется по простой схеме. Топочная камера соединяется с теплообменником, по которому циркулирует теплоноситель. Во время сгорания топлива выделяется энергия, греющая воду. Время работы таких агрегатов обычно ограничено 2-4 часами. Конструкция ТТ котла Dakon предусматривает удлиненную топочную камеру.
Газогенераторные котлы — внутреннее устройство моделей позволяет получать энергию не только непосредственно при сжигании твердого топлива, но и аккумулировать дополнительное тепло из продуктов сгорания. В режиме пиролизного сжигания древесины (или другого вида твердого топлива) выделяется большое количество газа, который отводится в отдельную камеру и там поджигается с помощью специальной горелки.

Существуют также модели чешской компании Дакон работающие по принципу длительного горения. Большая стоимость таких агрегатов привела к тому, что они не получили широкого распространения на отечественном рынке отопительного оборудования.

Отопительное оборудование из стали

Стальные котлы имеют высокую теплоотдачу, устойчивы к тепловым ударам, отличаются более низкой ценой (по сравнению с чугунными моделями), и имеют ряд других преимуществ. Особой популярностью пользуется стальной твердотопливный котел Dakon DOR, имеющий следующие технические и эксплуатационные характеристики:

Котлы рекомендуют устанавливать в закрытых системах отопления с принудительной циркуляцией теплоносителя. Допускается применение и для гравитационных систем открытого или закрытого типа.
Для обеспечения безопасности чешский дровяной котел Дакон серии DOR, имеет установленный охлаждающий змеевик.
В конструкции используется трехходовой теплообменник.
Установлена автоматика, позволяющая плавно регулировать мощность нагрева теплоносителя благодаря термомеханическому регулятору.
Вид топлива — универсальные стальные твердотопливные котлы длительного горения на дровах Dakon DOR предназначены для сжигания дров, угля, кокса, торфяных брикетов. Имеют верхнюю загрузку с расширяющимся входом.

Скачать: Dakon DOR-F – техническая документация по монтажу и обслуживанию.pdf

Максимальное время горения от одной загрузки у стальных котлов составляет 12 часов. Дольше всего горит бурый уголь, меньше дрова.

Чугунные котельные агрегаты

Напольные водогрейные электронезависимые чугунные котлы на твердом топливе Dakon FB максимально эффективно работают при использовании древесины. Уголь используется в качестве резервного топлива. Для уменьшения теплопотерь установлена теплоизоляция. В базовую комплектацию Dakon FB входит термоманометр и прямодействующий регулятор тяги.

Комбинированный чугунный бытовой твёрдотопливный котёл Dakon FB имеет секционный теплообменник. Регулировка температуры осуществляется благодаря возможности контролировать в автоматическом режиме первичную подачу воздуха в топочную камеру. Дополнительно существует возможность контроля подачи вторичного воздушного потока. Оборудование имеет режим уголь – дрова, позволяющий работать с двумя типами топлива практически с одинаковой эффективностью.

Скачать: Dakon FB-2 – руководство пользователя по размещению и эксплуатации.pdf

Механические настройки котла позволяют регулировать температуру нагрева теплоносителя от 30 до 90 °C. Рекомендовано дополнительно установить охлаждающий змеевик и погружной датчик для более точного контроля температурного режима.

Котлы пиролизного типа

В этой категории производителем представлен твердотопливный пиролизный котел отопления Dakon KP PYRO. Хотя процесс газогенерации может происходить при сжигании любого вида твердого топлива, максимальный КПД достигается только при использовании древесины. Время горения от 5-12 часов.

При сжигании древесины чистка топочной камеры проводится каждые 3-7 дней, каменного угля 1-2 дня.

Существенным недостатком пиролизных котлов Dakon являются высокие требования, предъявляемые к качеству дров. Для процесса газогенерации необходимо чтобы влажность используемого сырья не превышала 20%.

Пиролизные газогенераторные котлы на твёрдом топливе Dakon KP PYRO – энергозависимые. Подача воздуха и удаление продуктов сгорания осуществляется принудительным способом с помощью специальных вентиляторов.

Скачать: Dakon KP Pyro F – инструкция по установке и тех.обслуживанию.pdf

Безопасность при эксплуатации

Любой древесный котёл имеет одинаковый недостаток – сложность с контролем нагрева теплоносителя. В результате перегрева может произойти сильный тепловой удар, результатом которого, будет потеря целостности теплообменника и корпуса оборудования.

Срок службы стальных котлов прямо зависит от возможности контролировать процесс нагрева и предотвратить закипание теплоносителя.

Котлы Дакон имеют встроенную группу безопасности. Устройство теплообменника позволяет выдерживать тепловой удар и сохранять работоспособность в случае перегрева теплоносителя.

Монтаж котла осуществляется достаточно просто. К корпусу подводятся трубы отопления, устанавливаются фильтры, расширительный бачок и циркуляционный насос. Обвязка энергозависимого котла требует подключения к сети напряжения через ИБП.

Какой из котлов Dakon лучше выбрать?

При выборе отопительного оборудования стоит ориентироваться на следующие критерии:

Финансовые возможности — самый дешевым является стальной котел традиционного типа. Пиролизного оборудование и модели длительного горения стоят дороже.
Время эксплуатации — срок службы чугунных котлов достигает 25 лет, при условии соблюдения рекомендаций изготовителя могут проработать еще дольше. Стальные аналоги в состоянии прослужить около 10-12 лет.
Требования к котельной — чугунные агрегаты могут весить 300-400 кг, что делает необходимым подготовить прямое и прочное основание перед монтажом. На выбор может повлиять время автономной работы. В этом отношении выделяются котлы длительного горения с временем автономного сжигания топлива, от одной закладки, до 12 часов.
Мощность — производительность твердотопливных агрегатов должна в точности соответствовать площади отапливаемого помещения.

Котлы Дакон, как и все остальное чешское и немецкое оборудование уже давно стали критерием качества и надежности. Вместе с тем котел компании стоит достаточно дорого, поэтому позволить его себе сможет далеко не каждый покупатель.

Как устроены твёрдотопливные котлы Demrad

Акцентируя внимание на моделях отопительного оборудования из Германии и Чехии, легко выпустить из виду котлы других производителей, которые могут легко конкурировать относительно качества и многофункциональности с известными брендами. К примеру, твёрдотопливные котлы Demrad, хотя и не получили еще широкого признания у отечественного потребителя, уверенно завоевывают популярность.

Конструкция турецких ТТ котлов

Бытовые чугунные твердотопливные котлы Демрад представлены моделью Solitech Plus. Согласно техническим характеристикам, приобретение модели ТТ оборудования является оптимальным для отопления как жилых, так и промышленных зданий. Максимальной мощности котла достаточно чтобы прогреть помещение до 700 м².

Что отличает и существенно выделяет твердотопливный отопительный котел Demrad Solitech Plus на дровах и угле?

Чугунный теплообменник устойчивый к перегреву и тепловому удару.
Система принудительного нагнетания воздуха и отвода продуктов сгорания. Осуществляется с помощью вентиляторов работающих от электричества.
Турецкие котлы отопления на твердом топливе Demrad Solitech Plus могут работать как при наличии электроэнергии, так и без нее. Турбонагнетатель при отключении напряжения в сети переходит в механический режим, что препятствует затуханию котла.
Универсальность. Котлы могут работать как на любом виде твердого топлива, так и на солярке, отходах нефтепродуктов и газе. Для переоборудования достаточно сменить горелку.
Установлены два рабочих режима: день, ночь. Трехходовой принцип циркуляции теплоносителя обеспечивает максимально равномерный нагрев, позволяя уменьшить вероятность перегрева теплоносителя.

На чугунный теплообменник дается официальная гарантия производителя 10 лет эксплуатации. На практике это время составляет не менее 15-20 лет.

Как выполнить установку и подключение

При установке котла потребуется придерживаться всех норм и рекомендаций, действительных для твердотопливного оборудования. Есть и определенные нюансы, которые необходимо учитывать:

Вес изделия составляет около 300 кг и больше. Поэтому обязательно позаботиться, чтобы основание для котла было сухим и прочным. Может потребоваться изготовление бетонной армированной «подушки».
Подключение к системе отопления осуществляется через специальные отводы. Возможно подсоединение к ГВС с помощью бойлера косвенного нагрева.
Потребуется подключить блок управления к электрической сети, через автомат.
Подробная инструкция и принципиальная схема подключения изложена в технической документации к котлу.

Практика показывает, что лучше, чтобы напольные твердотопливные котлы длительного горения Demrad устанавливали представители компании, продающей отопительное оборудование. В результате удается избежать многих проблем в случае необходимости в гарантийном обслуживании.

Как топить и обслуживать котёл

Топка оборудования на дровах – угле осуществляется методом пиролизного горения. Благодаря оснащению топочной камеры и системы дымоудаления турбовентилятором удалось увеличить время автономной работы до 8-12 часов.

Первая топка выполняется с обычным горением, последующие можно проводить в режиме пиролиза. Топочную камеру заполняют дровами приблизительно на две третьи. Топят не более 2-3 часов.

Обслуживание котла осуществляется просто. Для поддержания работоспособности потребуется чистить систему дымоудаления и топочную камеру, освобождать зольник от скопившейся сажи.

В конструкции котла Демрад предусмотрен свободный доступ ко всем важным узлам, поэтому провести обслуживание можно быстро и самостоятельно.

В чём отличия котлов Демрад от аналогов

В устройстве котла существует несколько определенных отличий, которые помогают в выгодном свете представить турецкого производителя:

Контроль интенсивности горения. Выполняется с помощью принудительной вентиляции. Преимуществом является то, что после отключения электроэнергии, процесс горения продолжает происходить в полном объеме.
Трехходовой принцип циркуляции – увеличивает производительность и облегчает регулировку нагрева теплоносителя.
Чугунный теплообменник – полностью устойчив к коррозии и температурным скачкам. Изготавливается из особого сплава, придающего металлу эластичность и надежность.

Котлы Демрад хорошее приобретение для тех, кто ищет равноценную альтернативу европейскому отопительному оборудованию известных брендов. При этом стоимость на тт оборудование турецкого производителя более привлекательна.

Выбираем лучший твердотопливный котел для дома

Сегодня мы с Вами разберемся в том как выбрать лучший твердотопливный котел. Сделать правильный выбор твердотопливного котла – это ответственная и непростая задача, ведь в огромном количестве всевозможных моделей можно запутаться. Давайте попробуем взвесить все «за» и «против» и сделать этот трудный выбор.

Классификация тт котлов

Твердотопливные котлы можно разделить на:

традиционные твердотопливные котлы
пиролизные котлы или газогенераторные
пеллетные котлы
обычные печи

Давайте ближе познакомимся с традиционным котлом на твердом топливе, так как он получил большое распространение, отличается нетребовательностью в эксплуатации и покупка которого является рентабельной с экономической точки зрения.

В первую очередь выделим 2 большие группы:

чугунные котлы
стальные котлы

Отличия твердотопливных котлов

Чугунный твердотопливный котел

Для рядового потребителя значительных отличий как таковых нет, материал котла нет так важен. Но конструктивно есть определенные особенности.

У чугунного котла загрузка топки осуществляется с фронтальной стороны. У стального котла, в большинстве своем, загрузочной является верхняя камера.

Достоинства твердотопливных котлов

Котельное оборудование имеет ряд важных достоинств, среди которых наиболее значимыми являются:

Сравнительно невысокая стоимость оборудования.
Простота монтажа и обвязки котла.
Возможность проведения самостоятельных монтажных работ, что значительно уменьшает сметную стоимость системы отопления.
Быстрый ввод в эксплуатацию.
Твердотопливные отопительные комплекты можно эксплуатировать в местах с отсутствием газопроводов и нерегулярной поставкой электроэнергии.

Кроме этого, к плюсам твердотопливных котлов можно отнести следующий фактор, что топливо для них не является дефицитом и, как правило, имеет малую стоимость.

Недостатки стального котла

При загрузке твердого топлива верхняя загрузочная камера обеспечит распространение продукта сгорания в виде дыма в помещении, какая бы тяга не была в дымоходе. Чугунный котел предпочтительнее приобретать в случае, если котельная находится в доме, это необходимо чтобы не загрязнять воздух внутри дома и комфортного нахождения в нем. При этом если котельная стоит на отдалении от дома, то этот фактор не будет для вас препятствием для покупки стального котла.

Недостатки чугунного котла

Как бы не было странным, но чугун является хрупким материалом. Если у вас дома даже на небольшой промежуток времени 20-30 минут отключили электричество может случиться залповый сброс холодной воды. В теплоизолированном котле будет большое количество горячей воды, а вода в радиаторах остынет. При включении электричества заработает насос и большой сброс холодной воды приведет к так называемому температурному шоку.По итогу мы можем получить лопнувшую секцию котла.

Вследствие чего стальной котел является менее предпочтительнее нежели чугунный твердотопливный котел. Стальному котлу необходима более основательная защита по холодной обратке. Хотя здесь нужно сказать что чугунный и стальной котел нуждается в теплоносителе с температурой не менее 60-65 градусов. Потому что при меньшем температурном режиме в камере сгорания будет появляться конденсат из водяного пара и продуктов сгорания. А это кислоты, то есть этот конденсат достаточно агрессивный. Если мы создаём условия для его появления, то этот конденсат достаточно быстро убивает котел.

Критерии выбора твердотопливного котла

Перед тем как выбрать угольный котел, важно учесть большое количество критериев. Среди наиболее существенных можно выделить:

Размер объекта, который нужно отопить. Критический фактор для выбора котла отопления, так как от него зависит мощность оборудования и тип используемого топлива;
Высота потолков в комнатах;
Уровень теплопотерь здания. Тут все зависит от многих факторов: окна, стены, утепление и тд;
Расчетные показатели температур в вашем регионе. За основу принимаются зимние температурные значения – именно они являются основой для того, чтобы обеспечить максимально оптимальные условия обогрева.

Мощность обогревательной техники рассчитывает специалист-теплотехник. Но в то же время, существует определенная инструкция, благодаря которой такие подсчеты может выполнить любой человек. Предварительная мощность твердотопливного котла рассчитывается из расчета 1 кВт мощности на помещение, площадью 10 м2 и высотой потолков 3 метра. Для больших зданий расчет мощности твердотопливного котельного оборудования проводится аналогично.

Подбор твердотопливного котла по мощности

Мощность котла необходимо выбирать по максимальному значению, которое вы можете себе позволить. Поясню на примере, у вас дом, который требует 20 кВт котла. Если вы взяли котел, паспортные данные у которого говорят о том, что это 20 кВт котел, то вы должны топить этот котел по максимуму для отдачи этих самых 20 кВт. Топка котла идет в следующей последовательности:

вы заложили дрова,
происходит их разгорание,
дрова начинают угасать.

Если у вас котел подобран точно под теплопотери дома, то вы будете вынуждены стоять возле него подбрасывать дрова мелкими порциями — это неудобно. Поэтому для двухсот метрового дома разумнее было бы взять сорока киловаттный котел и обеспечить ему режим интенсивного горения. В современных котлах есть механизмы, которые позволяют регулировать температуру путем подачи первичного воздуха открытием и закрытием заслонки, которая подает воздух к колосниковой решетки. Если мы с вами обеспечиваем этому котлу недостаток воздуха, то дрова будут гореть медленно, и нам одной закладки хватит довольно продолжительное время.

Достоинства импортных котлов

У котлов иностранных производителей есть регулировки по вторичному воздуху. Это нужно для экономичной работы котла, так как если мы обеспечиваем горение с недостатком кислорода у нас образуется СО и при подачи вторичного воздуха этот газ дожигается. В результате чего средняя ценовая категория является на мой взгляд оптимальным выбором лучшего твердотопливного котла. Мы не пускаем деньги на ветер за раскрученный бренд, не получаем электронику, которая в случае твердотопливного котла не всегда оправданна, а в случае с традиционным котлом неоправданна вовсе.Мы если не выбираем котел совсем уж дешевого производителя не пускаем дрова на ветер. Вот собственно говоря и все на что нужно опираться при выборе твердотопливного котла.

Заключительный вердикт

Достойной альтернативы традиционному твердотопливному котлу в настоящее время пока нет. То есть если встает речь об использовании твердотопливного котла, то нужно отбросить мысли о покупке пиролизного котла, котла длительного горения и купить обычный твердотопливный котел, который обладает некоторыми недостатками. Дрова в нем прогорает и в доме становится холодно довольно быстро. Как от этого избавиться? Избавиться можно разными путями.

Например в пару к традиционному твердотопливному котлу подключить электрический котел. Алгоритм работы следующий, днем вы топите котел обычным образом, ночью когда вам не хочется вставать в три часа и бежать подкладывать дрова или разжигать этот котел заново автоматически включается электрический котел. И дает вам спокойно дожить до утра не стуча зубами.

Другой способ, который вообще нельзя рассматривать как некую нагрузку к традиционному твердотопливному котлу, потому что этот способ рекомендуют производители и пиролизных котлов, и котлов длительного горения. Это промежуточная буферная емкость, которая ставится между котлом и системой отопления. В буферной емкости во время топок котел нагревает воду. Впоследствии эту нагретую воду, после того как котел уже прогорел окончательно и не топится, мы используем для того чтобы раздавать по радиаторам. Во-первых, мы можем обойтись одной топкой в день, как правило. Во-вторых, мы избавлены от необходимости вставать ночью, что как мне кажется самое неприятное в твердотопливном котле. Буферная емкость конечно это удорожание самой котельной и по оборудованию, и по работам. Но если мы хотим получить комфорт мы должны идти на некоторые издержки.

Вариант твердотопливного котла и в пару к нему электрический хорош тем, что если у нас что-то случилось с одним котлом, у нас есть некое резервирование. Можно не бояться, что он выйдет из строя например 31 декабря, когда никто к нам на помощь скорее всего не приедет. Переключиться на другой котел и отпраздновать Новый год.

Чего делать не следует категорически? Это приобретать твердотопливный котел, в который встроен ТЭН. Во-первых, потому что если сломается этот котел, то ТЭН этот вам уже ничем не поможет. Во-вторых, через топку твердотопливного котла обязательно существуют движение воздуха, если вы не закрыли дымоход шибером, а что чего не всегда люди делают, то у нас воздух движущийся через топку котла будет отнимать тепло, то которое нам нагрел электрический ТЭН. Это тепло мы будем выбрасывать в атмосферу. Если у нас висит отдельный электрический котел, то движение воздуха через топку нас мало интересует, потому что там теплоноситель холодный, мы его не греем.

Читайте так же:

Smith Cast Iron Boilers серии Gb200 Руководство пользователя

РАЗДЕЛ 1: ВВЕДЕНИЕ

Следующие термины используются в данном руководстве, чтобы привлечь внимание

к наличию потенциальных опасностей или к важной

информации о продукте:

ВНИМАНИЕ: Указывает на потенциально опасную ситуацию

, которая, если ее не предотвратить, может привести к легким травмам или материальному ущербу.

ПРИМЕЧАНИЕ: Используется для уведомления о специальных инструкциях по установке, эксплуатации или техническому обслуживанию, которые важны для оборудования

, но не связаны с опасностью получения травм.

СООТВЕТСТВИЕ КОДЕКСУ

Котельные установки должны соответствовать требованиям уполномоченного органа

или, при отсутствии таких требований

, Национальному кодексу топливного газа ANSI Z223.1-

последней редакции. Если этого требует орган, имеющий юрисдикцию

, установка также должна соответствовать Кодексу инженеров-механиков Американского общества

и Кодекса инженеров-механиков «Устройства управления и безопасности

для автоматических котлов», ANSI / ASME CSD-1.

Вся электрическая проводка должна соответствовать национальным нормам

по электрооборудованию, ANSI / NFPA № 70 последней редакции и любым дополнительным требованиям государственных или местных норм

. Если используется внешний источник

, котел при установке должен быть электрически заземлен

в соответствии с требованиями уполномоченного органа

или, при отсутствии таких требований,

с Национальным электротехническим кодексом, ANSI. / NFPA No.70-последнее издание

. Перечисленный UL кабель для цепи с ограничением мощности почти универсален:

одобрен для устройств безопасности на нагревательном оборудовании,

как внутри, так и снаружи, без защиты кабелепроводов или

кабельных каналов.

ТРЕБОВАНИЯ К ВЫТЯЖКЕ

При подключении к газоотводным каналам или дымоходам вентиляционные установки

должны соответствовать Части 7, Вентиляция оборудования,

Национального кодекса топливного газа, ANSI Z223.1 последней редакции, или

применимые положения местных строительных норм.

Вентиляционные соединители, обслуживающие устройства с естественной тягой

, не должны подключаться к какой-либо части систем с механической тягой

, работающих под положительным давлением.

Когда два или более прибора выходят в общий дымоход, площадь

общего дымохода должна быть, по крайней мере, равна площади

самого большого дымохода плюс 50% площади дополнительного дымохода

или вентиляционных патрубков .

Когда существующий котел удаляется из общей системы вентиляции —

tem, общая система вентиляции, вероятно, будет слишком большой для

надлежащей вентиляции приборов, остающихся подключенными к ней.Во время демонтажа существующего котла

должны выполняться следующие шаги:

, после которых каждое устройство остается подключенным к общей системе вентиляции

, введенное в эксплуатацию, в то время как другие устройства

остаются подключенными к общей системе вентиляции —

тем не работают:

1. Закройте все неиспользуемые отверстия в общей системе вентиляции.

2. Визуально проверьте вентиляционную систему на предмет надлежащего размера и горизонтального шага

и убедитесь, что нет засорения или

ограничений, утечек, коррозии и других недостатков

, которые могут стать причиной небезопасного состояния.

3. Насколько это практически возможно, закройте все двери здания и окна

и все двери между пространством, в котором находятся приложения

, оставшиеся подключенными к общей системе вентиляции, и другие помещения. здание. Включите сушилки для белья

и все устройства, не подключенные к общей системе вентиляции

. Включите все вытяжные вентиляторы, такие как

, вытяжки и вытяжки для ванных комнат, чтобы они

работали на максимальной скорости.Не эксплуатируйте летний вытяжной вентилятор

. Закройте каминные заслонки.

4. Включите проверяемый прибор. Следуйте инструкциям по освещению

. Отрегулируйте термостат так, чтобы прибор

работал непрерывно.

5. Проверка на просыпание через отверстие сброса вытяжного колпака через 5 мин. —

единицы работы основной горелки. Используйте пламя спички

или свечи, или дым от сигареты, сигары или трубки.

6. После того, как будет определено, что каждый прибор остается —

, подключенный к общей системе вентиляции, правильно вентилирует

при испытании, как описано выше, обратные двери, окна,

вытяжные вентиляторы, заслонки камина и любые другие газовые горелки. —

в соответствии с предыдущими условиями использования.

7. Любая неправильная работа общей системы вентиляции

должна быть исправлена, чтобы установка соответствовала национальному кодексу

по топливному газу, последняя редакция ANSI Z223.1.

При изменении размера любой части общей системы вентиляции —

tem, общая система вентиляции должна быть изменена до

, приближаясь к минимальному размеру, как определено с помощью соответствующих таблиц

в Приложении G в Национальном топливном кодексе

, ANSI Z223.1 — последнее издание.

ПРЕДУПРЕЖДЕНИЕ: указывает на потенциально опасную ситуацию, которая, если ее не предотвратить, может привести к смерти, серьезным травмам или значительному материальному ущербу.

ОПАСНОСТЬ: Указывает на неизбежно опасную ситуацию, которая, если ее не предотвратить, приведет к смерти, серьезным травмам

или значительному материальному ущербу.

Запчасти для котлов и обслуживание | Hurst Boiler and Welding, Inc.

Запасные части, ремонтопригодность и профилактическое обслуживание являются ключом к поддержанию максимальной эффективности работы котельной системы и являются целью отделов послепродажного обслуживания и обслуживания Hurst.Мы стремимся предоставить вам лучший сервис и запчасти в отрасли. У нас есть запасные части для наших котлов и котлов других основных конкурентов. Наше производственное предприятие в Кулидж, Джорджия, поддерживает наш центр запчастей с использованием новейших технологий и конкурентоспособных цен, предлагая доставку с помощью Emory, DHL, Fed Ex и «UPS On Line Shipping / Tracking» для быстрой доставки критически важных заказов на запчасти на ваш объект в кратчайшие сроки. своевременно. Обо всем этом заботимся о вас, нашем покупателе.

Детали горелки с принудительной тягой

Beckett • Промышленное сжигание • Гордон Пиатт • Электродвигатели с пламенем, нагнетательные колеса, электроды, трансформаторы / система зажигания и управления, переключатели воздушного потока, масляные насосы, диффузоры, газовые тракты и клапаны, форсунки, регуляторы, комплекты пилотных двигателей., Датчики пламени, двигатели модулятора, панели задержки опережения и многое другое.

Элементы управления

Honeywell • Файерай • Уайт Роджерс • Данфос • Дуайер • Кливленд • Макдоннелл Миллер • ITT • Уорик • B&W

Детали из чугуна и обожженные древесиной детали

Решетки котла, части кочегарки / шнеки. Желоба, поворотные клапаны подачи топлива, поворотные клапаны воздушного затвора, реторта, форсунки реторты, огнеупорный кирпич, цепи золоудаления, лопасти, приводы / механические и регулируемые в герцах, шкивы, ремни, подшипники

Жидкие материалы, огнеупоры и изоляция

Hurst Hybrid Mud, заливка 1800 и 2800 градусов, печь Crete, Coreline, One Shot, минеральная вата, Kaowool, мельничная доска, минеральная вата, одеяла, огнеупорный кирпич, огнеупорные вешалки, нержавеющая сталь

Погребения

Манометры

PSI, манометры h3O (дюймы водяного столба), температура, характеристики воды, осадка, дно, спинка и угловое крепление

Fireye

Ручной анализатор и бачарах

Прокладки

Tadpole Tape, Fiber Tape, Kaowool Strips, Прокладки для отверстий для рук, Прокладки для люков, Фланцевые прокладки 150 # / 300 # / 600 # со спиральной навивкой и Neopream 150 # и 300 #, Прокладки для водяного столба

Насосы

Burks • Grundfos
Питающая вода и запасные части и комплекты
Запасные топливные насосы и комплекты выносных насосов

Резервуары для питательной воды Умягчители воды и системы подачи химикатов

Резервуары доступны со склада или изготовлены по индивидуальному заказу в соответствии с вашими требованиями.Установки, сертифицированные ASME, или резервуары, не соответствующие нормативам, Смягчители воды для всех размеров Котельные системы Коммерческие или промышленные Симплексные или дуплексные установки, питатели химикатов по вашему заказу
Вентиляторы
Twin City для всех приложений

Клапаны

Kunkle • Conbraco • Apollo • Milwaukee • United Brass • Nibco, Crane • Asco • Предохранительные клапаны ITT
, клапаны питательной воды, задвижки, шаровые краны, продувочные клапаны, обратные клапаны (поворотные и пружинные) Шаровые клапаны, электромагнитные клапаны, Angel Non -Обратные клапаны, электромагнитные клапаны

А.S.M.E. Код Детали Фитинги и трубопроводы

Котельная сталь, трубы котла, плиты люков, плиты отверстий для рук, сверление трубных листов по индивидуальному заказу, сменные печи, муфты соединений, колена, ниппели, фланцы, тройники, крестовины, заглушки, заглушки, 125 #, 150 #, 300 #, 3000 #, Трубы и фитинги от 1/8 «до 36»

СМЯГЧИТЕЛИ ВОДЫ

HBM, серия с одним резервуаром

Подходит для коммерческого применения с твердостью удаления от 10 000 до 25K зерен при расходе до 10 галлонов в минуту.

HBM с двумя баками, серия

Подходит для легких коммерческих применений с производительностью удаления твердости от 10 000 до 60 000 зерен при расходе до 280 галлонов в минуту.Установки могут включать рестораны, автомойки, прачечные самообслуживания, бойлеры и другие коммерческие приложения. HBM TT — это система с двумя чередующимися блоками, в которой один блок работает, а другой находится в режиме ожидания.

Чугунные паровые котлы — Ассоциация сертифицированных инспекторов коммерческой собственности

Чугунные котлы часто используются в жилых домах и небольших коммерческих установках. Эти котлы компактны и работают исключительно в системах с паром низкого давления или горячей водой.

Чугунный паровой котел в разрезе.

Физические размеры чугунного парового котла могут быть довольно большими, с видимыми секциями, поскольку он не имеет кожуха. Чугун — это в основном сталь. Он имеет более высокий уровень примесей углерода, что делает его тяжелым и хрупким. Чугун может легко сломаться из-за внезапного удара, в том числе температурного. В паровых приложениях нормы Американского общества инженеров-механиков (ASME) ограничивают внутреннее давление до не более 15 фунтов на квадратный дюйм, или 250 ° F для температуры воды.Чугун также подвержен ржавчине, так как он подвержен точечной коррозии. Таким образом, чугун, как стальной сосуд, имеет более короткий срок службы. С другой стороны, он обычно отливается более толстого размера по сравнению со стальными емкостями.

Внутренняя работа

Отключите жаротрубный или водотрубный котел, чугунный котел представляет собой резервуар с водой, установленный над пламенем. Пламя нагревает чугунный резервуар и вскипает внутри воды, создавая пар.

Котлы чугунные могут быть собраны в нескольких распространенных конфигурациях, в том числе:

Вертикально-секционный — наиболее распространенная конфигурация, этот котел состоит из отдельных чугунных секций, собранных в виде колоды карт.Он назван в зависимости от положения раздела, а не от того, как они размещены. В этой конфигурации верхняя и нижняя части секций расположены вертикально.
Горизонтальное сечение — эта конфигурация состоит из отдельных чугунных секций, собранных вместе, как стопка монет.
One-Piece — это цельная отливка без сборочных соединений. Эти котлы не очень распространены и обычно встречаются только в очень маленьких котлах.

Секции обычно скрепляются болтами, иногда болты выходят из строя, поэтому их следует проверить.

Горизонтально-секционный

Котел чугунный секционный паровой.

В системе этого типа резервуар представляет собой не отдельный резервуар, а набор резервуаров, секций или камер, соединенных между собой посредством серии конических соединительных механизмов, называемых нажимными ниппелями. Они также могут быть соединены с помощью уплотнительного материала или, возможно, коллекторов, соединяющих секции. Нажимные ниппели обеспечивают поток воды между отдельными секциями. Один сосуд большего размера создается из сосудов меньшего размера.Некоторые нажимные ниппели изготовлены из стали, которые расширяются и сжимаются с разной скоростью. Таким образом, со временем эти точки подключения могут выйти из строя. Многие котлы включают пожизненную гарантию на сами бойлеры. Замена бака котла — дело немалое, поэтому от котла как агрегата можно отказаться и заменить его на более новый агрегат. В более крупных системах, где секции видны по отдельности, можно заменить поврежденную секцию, винт или нажимной ниппель, хотя такая замена может привести к необратимому повреждению котла.

Некоторые новые производители котлов используют резервуары из стали и нержавеющей стали. Они ограничены приложениями с низким давлением. Однако стальные резервуары могут быть тоньше своих чугунных аналогов. Хотя теплопередача лучше в конструкциях стальных резервуаров, между этими двумя конструкциями есть компромиссы. Тем не менее, чугунных паровых котлов в настоящее время используется больше, чем стальных.

Чугунные котлы обычно намного меньше жаротрубных или водотрубных котлов.Однако есть исключения. Жаротрубные агрегаты — самые распространенные паровые котлы высокого давления, используемые в коммерческих целях. Они меньше по размеру и довольно прочные. Водотрубные котлы, как правило, довольно большие. Они привлекают квалифицированных операторов, чтобы обеспечить бесперебойную, безопасную и непрерывную работу.

Текущее обслуживание

Работа парового котла приводит к образованию накипи и отложений в системе. Таким образом, для обеспечения безопасной и эффективной работы требуется регулярное техническое обслуживание. Чугунные котлы — не исключение.В отличие от более крупных водотрубных или жаротрубных агрегатов, чугунные паровые котлы меньшего размера не так легко чистить. Инспектор может найти их в легких коммерческих приложениях чаще, чем в более крупных. Важно узнать о текущих или ежегодных мероприятиях по техническому обслуживанию. В зависимости от возраста и графика технического обслуживания системы устройство может не работать оптимально.

Приложения и ограничения

Котлы чугунные могут использоваться в системах водяного или парового отопления.Согласно ASME, их давление не должно превышать 15 фунтов на квадратный дюйм. Давление в водогрейном котле не должно превышать 160 фунтов на квадратный дюйм и / или температура 250 ° F. Они не зарегистрированы ни в какой организации, и нет требований о том, чтобы год изготовления был указан на паспортной табличке агрегата. Это может быть проблемой для инспекторов при попытке определить возраст системы. В некоторых случаях дату изготовления можно отследить по серийному номеру. В старых системах это может быть невозможно. Часто инспектору достаточно визуального состояния, чтобы сделать общее заключение.Котел может быть таким же старым, как и здание, в котором он установлен.

Детали чугунного парового котла

Эти единицы должны иметь:

манометр с внутренним сифоном или сифоном в манометрическом трубопроводе;
водомерный стакан;
два регулятора давления, если котел запускается автоматически:
- один — рабочий контроль, другой — верхний предел; и
- автоматическое отключение подачи топлива при низком уровне воды.
как минимум один предохранительный клапан с установленным давлением, не превышающим 15 фунтов на кв. Дюйм.Входное отверстие предохранительного клапана не должно быть меньше 1/2 дюйма или больше 4-1 / 2 дюйма.

Некоторые общие проблемы

Инспектор всегда должен искать утечки воды на соединительных стыках секционных котлов. Поскольку бак обычно скрыт, ищите на полу признаки утечки воды. Если агрегат — конденсационный котел, поищите вообще какие-либо утечки.

Когда утечки обнаружены или подозреваются, и утечка не может быть прослежена до внешней трубы или другого источника, инспектор может потребовать снятия обсадной колонны.На этом этапе может потребоваться замена бойлера из-за возраста или скрытых дефектов.

Общие проблемы включают:

растрескивание из-за перегрева или термического удара.
Перегрев происходит, когда котлу разрешается работать в условиях низкого уровня воды или недостаточного количества воды, или плохой циркуляции, вызванной шламом, сконцентрированным в нижних водяных каналах котла. В этом случае необходима продувка, как и в случае с более крупными котлами.
Тепловой удар может произойти, если котел перегрет и добавлена холодная вода, чтобы поднять уровень воды.Как только вода вводится, она превращается в пар, экспоненциально увеличивая давление. Когда происходит потеря давления в резервуаре котла, вода закипает при более низкой температуре, в результате чего оставшаяся вода мгновенно расширяется, повышая давление в резервуаре, что является опасной ситуацией, поскольку может произойти взрыв котла. Чугунный котел может взорваться на мелкие кусочки, похожие на шрапнель.
шатуны незакрепленные.
Секции котла соединяются резьбовыми шпильками, имеющими резьбу на обоих концах, с затянутыми гайками, удерживающими секции вместе.Это физическое крепление, которое помогает стабилизировать бак котла. Чугун расширяется в горячем состоянии, поэтому нет ничего необычного в том, чтобы обнаружить ослабленные болты на одном или обоих концах этих шатунов. Однако они также могут быть незакрепленными, когда котел холодный, что легко исправить. Однако, если те же самые болты ослабнут после того, как котел нагрелся и секции расширились, это потребует внимания специалиста по ремонту котлов. Инспектор может не иметь доступа к этим болтам.

Протоколы проверки включают:

Выполните общую оценку подсобного помещения, включая котел, трубы и любые элементы управления, а также тип топлива и топливную систему (включая топливную рампу) и наличие достаточного количества воздуха для горения.
Поищите любой действующий сертификат. Некоторым муниципалитетам он может потребоваться, особенно в коммерческих приложениях. Убедитесь, что информация в сертификате соответствует установленному в данный момент устройству.Если это не так, скорее всего, блок был заменен без проверки или разрешения.
Посмотрите, соответствуют ли имеющиеся данные по предохранительному клапану требованиям системы.
Проверьте отсечку подачи топлива при низком уровне воды и отсечку при низком уровне воды.
Проверьте показания манометра давления или высоты, чтобы убедиться, что рабочие температуры соответствуют безопасному рабочему диапазону (иногда на этих манометрах есть красные линии).
Проверить любые показания термометра на водогрейном котле.
Осмотрите стекло указателя уровня воды. Убедитесь, что он обеспечивает четкую индикацию уровня воды в системе.
Проверить все соединения труб с котлом на предмет видимых утечек.
Осмотрите пол вокруг котла на предмет утечек в настоящее время или в прошлом. Это включает свидетельство о сбросе на клапанах TPR.
Проверьте наличие любых признаков перегрева, в том числе искривленного, обгоревшего или покоробленного корпуса котла. Если вещи выглядят покоробленными или коробка изогнута, это может быть связано с перегревом.
Проверьте горелку, форму и цвет видимого пламени во время работы агрегата. При запуске обратите внимание на признаки выкатывания или пригоревшей краски на листе металла.
В случае, если инвазивные методы проверки разрешены владельцем и клиентом, инспектор может рассмотреть следующее:
- Слейте воду из бака котла в самой нижней точке, чтобы можно было промыть систему, чтобы можно было проверить и устранить следы.
- Разберите, осмотрите и очистите запорные устройства низкого уровня воды и отсечки топлива, чтобы осмотреть поплавковую камеру, поплавковый механизм и сам поплавок.
- Осмотрите трубопровод до отсечки низкого уровня воды, манометра и водяного столба, чтобы убедиться в отсутствии засоров. Для этого потребуется их удаление.

Чугунный двухконтурный котел

В продаже чугунный котел

— 99% совпадение с чугунным котломШоп чугунный пароварка от Pottery Barn. Наши коллекции мебели, домашнего декора и аксессуаров представляют собой чугунные пароварки из качественных материалов в классическом стиле. Присоединяйтесь к… 10 лучшим пароваркам в 2021 году, Amazon.com: CG40E 77, 000 БТЕ на выходе Искровое зажигание Чугунный газовый водогрейный котел с LWCO (природный газ): Кухня и столовая с двойным котлом Кухня Столовая Corning Visions Янтарная вставка для двойного котла (диаметр 1 1/2 кварты / 7 1/4 дюйма ) (V-20-B)

Сделай сам для приправы из чугуна — Фермерский дом на БунеВинтажный чугунный котел, Советский котел, Русская печь, Старинный металлический котел для декора фермерского дома, сделанный в СССР в 1960-е годы. Чугун Рекламная фигура для Тэтчер котлы, плиты и печи A 3.5-дюймовая фигура шеф-повара в фартуке с надписью «Твой теплый друг». Экономайзер котла — популярные поиски 2Pack 304 Двухконтурный котел из нержавеющей стали с термостойкой ручкой для плавления шоколада, масла, сыра, карамели и конфет — стальной плавильный котел 18/8, (480 мл / 16,23 унции) от HONG. 9. Расчет экономайзера котла

— ZG Boiler For SaleBOILER STACK GAS HEAT RECOVERY IFinal), P.C. Лу, Т.Т. Фу, С.С. Гаргс и Г. Новаковски TN-1776 95 стр. Илл. Сентябрь 1987 г. Без классификации 1. Рекуперация тепла выхлопных газов Z, тепло дымовой трубы I.R0371-804-431B Этот отчет представляет собой подробное исследование ПРОГРАММЫ LECOASPIRA — M0S10133 — 1T10: Layout 1 — PoltiAntique Cast Iron Gypsy Glue Pot Двухконтурный чайник Свинцовый плавильный чайник $ 45.00 Посмотреть его на eBay 000 Плавильный котел Клей Свинец Чугунный горшок Старинный $ 40.00 Посмотреть на eBay Antique SP Phila Cast Iron No 2 Glue Pot Double Boiler Fire

Double Boiler — Cookware — Shop By Category Эта потеря может означать, что на каждый доллар, потраченный на топливо, котельная система возвращает только 65-70 центов полезной тепло после потерь при передаче.
