сборка и установка своими руками
Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.
Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.
Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.
Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.
А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.
А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:
youtube.com/embed/Q3c9cNCmbkY» allowfullscreen=»allowfullscreen»/>Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:
Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.
Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:
Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры.
Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.
Вот вариант изготовления асбестоцементного короба для междуэтажного узла:
Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.
Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно.
В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.
Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:
А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.
Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.
Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться.
К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.
Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.
Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания).
Также вам нужно быть осторожными, если в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!
Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло).
Тем более, естественная возможность обдува воздухом трубы жизненно необходима:
Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.
Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.
Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:
Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:
Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:
И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:
Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице.
И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.
Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

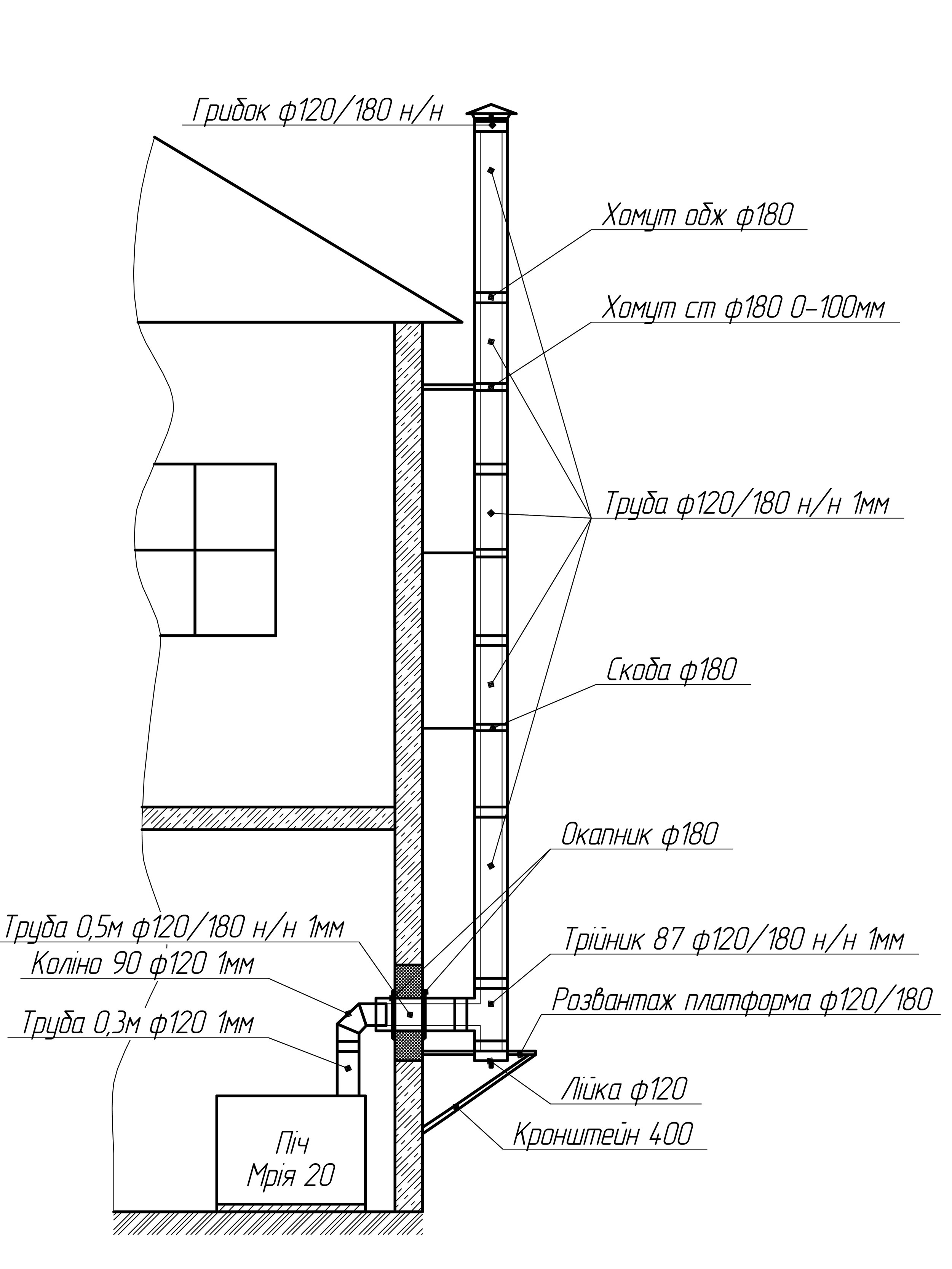

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:
Более подробно узел вы можете рассмотреть на этой иллюстрации:
Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:
- Шаг 1.
Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу. - Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
- Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
- Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
- Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
- Шаг 6. На выходе из дымохода из стены установите ревизию.
- Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
- Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
- Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.
Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:
Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:
Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:
Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):
Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.
Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил.
И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.
Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.
Вот каким должен быть узел прохода сэндвич-дымохода через карниз:
Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:
Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.
Изнутри отделка такого узла должна выглядеть таким образом:
При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:
Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч.
Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:
- Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
- Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
- Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
- Шаг 4. Установите снятый лист профнастила и закрепите его.
- Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
- Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
- Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
- Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.
К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:
В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:
Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!
Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?
Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы.
У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.
Как самостоятельно сделать и собрать сэндвич-трубу?
Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.
Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.
Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.
Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.
Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см.
Либо и вовсе набивать все вручную, если получится аккуратно.
Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.
В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.
Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.
Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).
Устанавливаем сэндвич-дымоход в бане поэтапно
Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.
Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.
Этап I. Соединяем элементы дымохода
Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.
Этап II. Вариант 1. Проводим дымоход через стену
Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.
Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.
Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.
Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!
Этап II. Вариант 2. Проводим дымоход через крышу
При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу.
Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.
Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.
Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.
Этап III. Закрепляем дымоход
Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.
К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.
Этап IV. Окончание монтажа
После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.
Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:
- Для внутренних труб – на наружную поверхность верхней внутренней трубы.
- Для наружных труб – по наружной поверхности.
- При переходе с одностенной на двустенную трубу – снаружи, по окружности.
- При соединении одностенной трубы и других модулей – так, как в последнем варианте.
Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру.
А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.
Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!
Монтаж сэндвич дымохода своими руками: все про установку сэндвич-трубы
Для самостоятельной установки сложно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если изначальным проектом дымоход в доме не предусмотрен. Осуществить монтаж сэндвич дымохода своими руками не сложно. Для этого нужно соединить элементы конструкции и набор вспомогательных деталей в правильной последовательности. Разумеется, в этом деле существует ряд нюансов, которые необходимо учесть.
Как устроен сэндвич-дымоход?
С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич».
Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.
Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции
Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:
- внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
- утеплитель надежно защищает наружный контур от перегрева;
- конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
- обеспечивается необходимая тяга и разрежение газов в дымоходе.
Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла.
Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.
Помимо сэндвич-труб при монтаже дымохода используются:
- настенные кронштейны, которые удерживают конструкцию;
- ревизия, имеющая окно для чистки и подставки под нее;
- набор переходников;
- тройники;
- колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
- обжимные хомуты для соединения отдельных элементов конструкции;
- разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
- розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.
Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т.
п.
Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.
На нашем портале есть ещё полезные материалы о монтаже дымоходов. Например, этот: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, в котором вы узнаете о вариантах конструкций и требованиях к дымоходным системам для частного дома.
Нормативы на размеры базальта внутри «сэндвича»
Толщина базальтового негорючего утеплителя, который выполняет роль «начинки» сэндвича, может варьироваться в пределах 25-60 мм. Различным может быть и сечение конструкции. Чтобы установка сэндвич трубы для дымохода была выполнена в соответствии с требованиями СНиП, следует учитывать тепловую мощность отопительного котла:
- при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
- при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
- при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.
Однако установку сэндвич дымохода чаще выполняют, используя трубы круглого сечения. В этом случае необходимо вычислить общую площадь сечения трубы, рекомендованного СНиП и выбрать элементы имеющие такие же показатели.
Как правильно устанавливать такой дымоход
При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.
Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры. Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ.
При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.
Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.
Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования.
В результате утеплитель просто спекается в камень
Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.
Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода.
Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.
Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aqua-rmnt.com/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html
Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.
Как правильно оформить вывод на крышу?
Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.
Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.
При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой
Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.
После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.
После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами
Вам может пригодиться материал, в котором описаны способы улучшения тяги в дымоходе: https://aqua-rmnt.
com/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode.html.Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т.п.
Оцените статью: Поделитесь с друзьями!Монтаж сэндвич-дымохода своими руками: пошаговая инструкция
Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой.
Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.
О чем нужно знать?
Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.
Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.
Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 — 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.
Соединение труб
Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант.
Своими руками такую конструкцию можно установить за пару часов.
Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.
Соединять трубы можно двумя методами:
- «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
- «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.
Порядок сборки сэндвич-дымохода
Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:
- На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
- На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.
Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.Как пройти перекрытие
Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.
На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.
Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.
Вывод на крышу
Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.
Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.
Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.
Видео по теме «установка сэндвич-дымохода»:
Монтаж сэндвич-дымоходов из нержавеющей стали: все нюансы установки
В современной практике почти повсеместно используется двухконтурный (двустенный) модульный дымоход с минераловатным утеплителем, или попросту сэндвич. Изготавливается он из нержавеющих марок стали толщиной 0,5 и более мм. Немалый выбор модулей и фасонных элементов позволяет провести монтаж дымоходов из сэндвич-труб без хлопот в любом здании. При этом располагаться они могут как на улице, так и внутри помещения. Как правильно установить дымоход, какие требования нужно соблюсти, расскажем на примере продукции торговой марки FERRUM (или CRAFT).
Принципиальные моменты, которые надо учесть при монтаже сэндвич-труб
-
Сборку модульного дымохода FERRUM (CRAFT) начинают «от печки», любого источника отопления, при этом не важно, на каком топливе он работает – газообразном, твердом или жидком.
-
Элементы сэндвича данных производителей рекомендуют собирать «по конденсату». При такой установке смоляные отложения и конденсат не выходят наружу и не попадают в утеплитель, а стекают по внутренним стенкам дымохода.
-
Стыки труб и других элементов модульной системы обязательно уплотняются герметиком и скрепляются стальным хомутом, который надежно защищает всю систему от разгерметизации.
-
По нормам СНиП, между перекрытиями и дымоходом необходимо оставлять зазор.
-
При монтаже сэндвич-дымохода обязательно нужно предусмотреть тройник с заглушкой. С ним легко «инспектировать» дымовую трубу и прочищать ее.
-
Стыки модулей ни в коем случае нельзя располагать на участке межэтажного перекрытия.
-
Вертикальный монтаж дымоходов из нержавеющей стали делают без использования отвеса, что называется, на глазок.
-
Труба на крыше должна быть выше конька, иначе ее засыплет снегом и возникнут проблемы с тягой. Оптимальная высота трубы в данном случае – не менее 0,5 м.
К установке сэндвич-дымохода лучше привлекать квалифицированных специалистов. Как правило, поставщики модульных труб из нержавейки оказывают услуги и по их монтажу и проводят необходимые расчеты.
Монтаж дымохода из сэндвич труб своими руками: инструкция, видео
С целью достижения полного сгорания топлива в агрегате необходимо создать достаточное разрежение в дымовой трубе. Естественная тяга образуется благодаря разнице давлений продуктов сгорания внутри печи и атмосферного снаружи.
Нормальное разрежение способствует подсосу холодного воздуха в камеру горения для исключения недожога топлива и полной эвакуации дымовых газов из печи в дымовую трубу.
Причиной неполного сжигания топлива является неправильная конструкция дымохода, что приводит к попаданию в жилое помещение или на рабочую площадку смертельно опасного для живого организма ядовитого газа окиси углерода CO.
Окись углерода при попадании через легкие в кровь человека образует твердые тромбообразующие частицы, которые через короткое время приводит к удушью, что может сказаться на работе сердца.
В случае нарушений правил сборки дымохода при эксплуатации топливоиспользующих установок, обратной тяги, также может произойти пожар с соответствующими вытекающими последствиями.
Для предотвращения подобных плачевных ситуаций при изготовлении дымоходов и элементов к ним необходимо максимально придерживаться всех правил противопожарной безопасности, строительных норм, а также инструкций по охране труда. Особого внимания требует конструкция для отвода высокотемпературного дыма, проходящая через легковоспламеняющееся деревянное перекрытие. При правильной установке дымовых труб пребывание в деревянных постройках банях, частных коттеджах, домах будет совершенно безопасным.
Предлагается рассмотреть устройство нынешних дымоходов, а именно труб типа сэндвич и особенности их установки, проходящих через деревянные потолочные перекрытия и чердачные пространства.
Монтаж дымохода из сендвич трубы через деревянное перекрытиеПонятие
Монтаж шибера сэндвич трубы на печьТруба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ.
С целью упрощения монтажа применяются различные вспомогательные детали:
- хомуты,
- отводы,
- прямые элементы,
- тройники.
Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер.
Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр.
Край изделия с меньшим диаметром нужно вставить в деталь с большим размером.
Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом.
С целью прочного соединения деталей дымохода применяют хомуты.
Основные приемы сборки
Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.
Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.
Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов:
• тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода;
• стартовый адаптер служит для перехода с одностенной трубы в сэндвич;
• шибер служит для регулировки тяги в трубе дымохода;
• конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения;
• проходной узел для потолка служит для прохода через потолочные перекрытия;
• мастер-флеш служит для герметизации прохода дымохода через потолок и чердак;
• оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.
Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )
Организация прохода через потолок
С целью прокладывания дымохода через потолочное перекрытие устанавливается специальный элемент, который создает прочное укрепление трубы и защищает от возникновения пожара.
Для достижения максимального уровня защиты от пожара в месте прохода двухслойной трубы через перекрытие устанавливается в отверстие еще одна металлическая, диаметр которой на 1020 см больше диаметра наружной трубы в виде сэндвича.
С лицевой стороны внутри помещения образовавшееся отверстие маскируется декоративной металлической или керамической негорючей насадкой, а с изнаночной стороны в зоне чердака это отверстие забивается любым негорючим материалом (базальтом, керамзитом или песком).
В случае отсутствия защитной трубы большего диаметра можно применить металлический короб, через который протянуть двухслойную дымовую. Образовавшееся при этом пространство между дымоходом и установленным коробом также заложить огнеупорным изоляционным материалом.
Как видно, монтаж дымохода из трубы в виде сэндвича через потолок можно легко сделать собственными руками.
Способ прокладывания через стену
В некоторых случаях банщики-эстеты, для создания определенного интерьера, устраивают выход дымовой трубы из помещения от печи на улицу через первую близстоящую стену.
Такой вариант эвакуации дымовых газов сокращает количество вспомогательных узлов, используемых при прокладке труб через кровельное перекрытие и чердак, а также облегчает обслуживание дымохода со стороны улицы, что не беспокоит при этом процессе отдыхающих в данные момент в банной комнате.
О целесообразности и особенностях прокладывания двухслойного дымохода через стеновое перекрытие, а также о приемах разделывания стены в точке прохода трубы в виде сэндвича, будет рассматриваться более подробно в следующих статьях.
Монтаж дымохода из сэндвич труб через стену: свойства, тонкости и требования
Из всех типов котельного оборудования, пожалуй, только электрические не нуждаются в устройстве отвода продуктов сгорания топлива – дымоходов. Человек, основываясь на многолетнем опыте строительства, научился отводить дым, применяя различные формы конструкций, которые могут быть выполнены из природного камня, кирпича, листового металла.
Монтаж сэндвич трубы через деревянную стену
Сэндвич труба для дымохода. Почему она?
С недавних пор широкое распространение получили многослойные сэндвич — дымоходы. Их конструкция предельно проста. На трубу, выполненную из нержавеющей стали, наносят теплоизоляционный материал, как правило – это минеральная вата, выполненная из базальта. Ее, в свою очередь, закрывают еще одной трубой, которая может быть выполнена из коррозионно-стойкой стали или оцинкованного листа.
На конце труб сделаны замки, которые позволяют выполнять монтаж дымохода из сэндвич труб через стены или кровлю без особых сложностей.
Таким образом, домовладелец, как установить дымоотвод, вполне может собрать отводящую газы систему своими силами, не прибегая к дорогостоящим услугам сторонних специалистов. Но, при этом он должен знать, как правильно уложить дымоотвод и еще некоторые правила, которые в будущем обезопасят его жилище от возгорания по причине неправильной сборки или эксплуатации этой конструкции.
Особенности применения стали
Продукты сгорания топлива имеют высокую насыщенность химически агрессивных веществ. Перепад температур, наличие влаги внутри трубы сэндвич создает предпосылки для активации процессов коррозии. Минимизация процессов коррозии устраняется с помощью использования нержавеющей стали. Но, справедливости надо заметить, что использование этого, достаточно дорогого материала не снимает всех проблем, связанных с использованием металла в конструкциях дымоходов.
Сэндвич из нержавеющей стали гарантирует быстрое охлаждение отходов сгорания, особенно это относится к тем участкам дымохода, расположенным на открытых участках. Падение температуры приводит к уменьшению тяги. Ко всему прочему перепад температур приводит к образованию конденсата. Его наличие на поверхности труб создает условия для образования слоев сажи и роста коррозии.
Использование металла на начальных участках отводящей сэндвичной трубы, особенно вблизи от котла или печи приводит к тому, что труба раскаляется до опасных для окружающих температур. Прикосновение к такой трубе чревато получением ожогов, а строительные конструкции находятся под постоянной угрозой возгорания. То есть, устанавливая сэндвич трубы в бане, необходимо принять меры по устранению этой угрозы.
Применение для создания систем по отводу продуктов горения таких труб, позволило решить большинство из обозначенных выше проблем и позволяет выполнять установка дымохода сэндвич своими руками.
Свойства сэндвич – дымоходов
Среди свойств, присущих дымоходам из сэндвич панелей можно выделить некоторые, неоспоримые достоинства:
- малый вес;
- совместимость со всеми приборами, применяемыми для генерации тепловой энергии;
- эстетичный внешний вид;
- высокая стойкость к воздействию коррозии;
- снижение риска возгорания строительной конструкции;
- снижение количества сажи, скапливающейся внутри трубы;
- высокая сборка монтажных работ;
- возможность выполнять монтаж из сэндвич труб как внутри, так и снаружи строения.
В то же время потребитель должен понимать, что стоимость дымохода из нержавеющей стали превышает цену аналогичной конструкции, выполненной из оцинкованного материала. Еще один недостаток, который может проявить себя при наличии ошибок монтажа или нарушений технологии сборки – это потеря герметичности. Другая причина, по которой дымоход может потерять герметичность – это результат длительной эксплуатации.
Что необходимо для работы по монтажу дымохода
Производители, занятые выпуском труб из нержавеющей стали, комплектуют свою продукцию крепежными изделиями, которые необходимы для их монтажа. Поэтому во время приобретения комплекта целесообразно проверить их наличие.
Установка сэндвич труб может потребовать некоторые дополнительные материалы и инструменты, среди них такие:
- кронштейн, удерживающий узел перехода через стену;
- крепеж;
- хомуты, соответствующие размеру трубы;
- заглушки;
- маркер разметочный;
- герметик с повышенными требованиями по огнестойкости, до 1000 градусов.
Монтаж дымохода – некоторые тонкости
Выполнение работ по монтажу необходимо проводить с учетом некоторых технологических тонкостей. Например, схема окончательного монтажа сэндвич дымохода должна учитывать, то, большая часть конструкции должна проходить внутри помещения. Это снизит тепловые потери в отопительный период. В процессе разработки схемы системы отвода газов, необходимо учитывать то, что горизонтальные участки не должны превышать одного метра в длину.
Кроме того, существуют таблицы подбора, на основании которых можно подобрать диаметр трубопровода.
Таблица 1.
| Тепловая мощность котла или печи | Минимальное сечение дымохода | Диаметр трубы |
|---|---|---|
| до 3,5 кВт | 140 × 140 мм | 158 мм |
| от 3,5 до 5,2 кВт | 140 × 200 мм | 189 мм |
| от 5,2 до 7 кВт | 140 × 270 мм | 220 мм |
Кстати, при самостоятельном расчете необходимо учитывать и то, что толщина тепловой изоляции напрямую связана с мощность котельного или печного оборудования.
Так, для котла мощность в 0,6 кВт, необходима изоляция толщиной в 25 мм. Чем выше мощность, тем выше мощность, тем тепловая изоляция должна быть толще.
Данные о применяемости труб, должны быть указаны в инструкции по руководству или эксплуатации.
Еще одна задача, которую необходимо решить при составлении схемы – это обеспечение пожарной безопасности, то есть трубы не должны сопрягаться с другими инженерными коммуникациями, особенно это касается газовых коммуникаций. Ко всему прочему, необходимо разместить участки дымохода на определенном расстоянии от деревянных конструкций. Для фиксации конструкции необходимо использовать стальные кронштейны специальной формы. Минимальный шаг установки крепежа для монтажа трубопровода должен быть не менее 1 метра.
При проектировании конструкции необходимо обустроить ревизионную дверцу, через которую будет выполняться осмотр и чистка конструкции от сажи.
Монтаж этой конструкции должен быть совершен без недочетов. Чаще всего ошибки и брак в монтаже трубопровода совершают по причинам:
- ошибок в расчетах и монтажной схеме;
- несоблюдение технологической дисциплины.
- применение низкопробных материалов, инструмента, крепежа.
Цена вопроса
Никто не будет спорить с тем, что монтаж сэндвич дымохода своими руками позволяет снизить расходы на обустройства дома. Но и, тем не менее лучше эту работу доверить профессионалам.
Несмотря на внешнюю простоту монтажа, необходимо знать что цена, напрямую зависит от способа выполнения работ. Он может быть выполнен «по дыму» или «по конденсату». При выборе первого способа необходимо будет использовать тройники, через которые будет отводиться конденсат. При втором варианте сборки и монтажа, дополнительных комплектующих не потребуется.
Надо всегда помнить, что установка сэндвич дымохода – это процедура очень важна и ответственна. И если все-таки домовладелец решил самостоятельно выполнить сборку и установка дымохода из сэндвич трубы, то он должен осознавать всю меру ответственности за эту деталь.
Вывод через стену
Вывод дымохода через стену выполняют в том случае, если работы выполняют в уже возведенном здании. В этом случае дымоход будет проходить по внешней стене здания и домовладелец должен предусмотреть меры по защите стены от воздействия температуры, исходящей от дымохода.
При сооружении нового дома, дымоходную систему выполняют внутри здания, в этом случае тепловые потери сводятся к минимуму.
Принимая решение об установке трубы через сруб необходимо осознавать, что придется выполнить ее обязательную изоляцию с помощью материалов типа базальтовой ваты, асбеста или кирпича. Эта операция должна быть проведена в соответствии с требованиями пожарной безопасности. Такой подход позволит минимизировать затраты на ее обслуживание при длительном сроке службы.
С чего надо начинать проход через стену
Приобретение дымохода
Приобретаемая труба для дымохода должна соответствовать схеме, разработанной перед началом монтажа.
Длина дымохода, также должна соответствовать расчетным данным. Слишком малая высота будет создавать проблемы с тягой, в помещение, где установлен отопительный прибор постоянно будет попадать копоть, возникающая в процессе сгорания, слишком длинная, наоборот, вызовет ускоренное сгорание топлива, и как следствие будет происходить дополнительный выброс тепла в атмосферу.
Важно! Специалисты отмечают, что длина системы отвода газом должна лежать в пределах от 5 до 10 метров.
В комплект приобретаемого дымохода, не считая штатного крепежа, должны входить колена, тройники и конечно трубы.
Общие условия прохождения через стену
На самом деле, обустройство перехода через стену или через крышу может быть выполнено еще на стадии проектирования. То есть, проектировщик имеет все возможности заложить в документацию узел перехода дымохода сквозь стену. При этом он должен и будет руководствоваться требованиями ГОСТ, СНиП и СП по пожарной безопасности.
Таким образом, домовладелец может быть уверенным в том, что этот узел будет полностью безопасным.
Выполняя переход через стену, необходимо учесть, то, что рядом с трубой не должно быть инженерных конструкций, незащищенных от воздействия тепла. Минимальное расстояние до них должно равняться порядка 400 мм. Если нет возможности обеспечить это расстояние, то необходимо принять меры по дополнительной изоляции трубы.
Схема иллюстрирует, как выполнить проход сэндвич трубы через стену
Проход через стену бревенчатой конструкции
Перед тем как проложить дымоход через стену собранную из бревна или бруса необходимо подготовить отверстие. Если здание только строиться, то, непосредственно при сборке венцов сруба, применяя бензо- или электропилу вырезать в уложенном венце кусок бревна или бруса. Его размер должен превышать размер диаметра дымохода.
Если принято решение о прохождении стены с помощью круглого отверстия, то перед тем, как приступить к его изготовлению, имеет смысл просверлить центровое отверстие, его наличие позволит выполнять сверление с помощью корончатых сверл или «балеринки».
Примечание: При обустройстве узла перехода через стену каркасно-щитового дома имеет смысл выполнить предварительное засверливание, и потом выполнить разметку. Отверстие можно получить с использованием «балеринки» или электрического лобзика.
Проход через стену здания, построенного из бревен, выполняют следующими способами:
- можно использовать телескопический узел, то есть несколько труб выполненных из теплоизоляционного материала и диаметром превышающим дымоход. При этом трубы должны быть вставлены друг в друга;
- дымоход может быть проведен через стену, без применения дополнительных труб, но пространство между стенами и ним должны быть выложены теплоизоляционным материалов, например базальтовой ватой.
Проход через кирпичную стену
Для обустройства перехода через стену, возведенную из кирпича или блоков, с разными наполнителями. Перед тем как выполнить его проходку, необходимо провести разметку. Для этих целей целесообразно использовать лазерный мерительный инструмент.
В этом случае ошибки будут сведены к минимуму. При проделывании отверстия необходимо помнить о том, что такая деформация несущей стены может привести к появлению трещин. Поэтому строители должны предусмотреть меры по предотвращению их образования, например, установить в нее заранее подготовленный каркас, который предотвратит проседание стеновой конструкции.
- сам монтаж производится в несколько операций:
- на выход из котла необходимо установить трубу;
- установить тройник с вмонтированной в него задвижку;
- после установки тройника, через, заранее подготовленное отверстие провести сэндвич трубу и соединить ее с тройником.
Пространство вокруг трубы необходимо заполнить огнеупорным материалом. На входе и выходе трубы необходимо установить щиты, закрывающие собой переход. Этот щит может быть выполнен в нескольких модификациях, например, он может быть выполнен из листа асбеста и закрепленного к нему сверху листа нержавеющей или оцинкованной стали.
Впоследствии дымоход можно собирать как детский конструктор. После того, как стена пройдена, начинается работа по креплению дымохода к стене.
Домовладелец, монтируя дымоотвод из сэндвич труб своими руками, должен понимать, что сборка системы отвода газов – это очень ответственное мероприятие и от него во многом зависит безопасность строительной конструкции и жильцов проживающих в нем.
Сэндвич-труба для дымохода: особенности и установка
Сэндвич-труба для дымохода получила свое название из-за особенностей устройства — пара труб из нержавеющей стали, внешняя и внутренняя, разделенных теплоизоляционным слоем, в котором используется базальтовая негорючая минеральная вата. Обычно такие дымоходы производятся в составе систем, включающих прямые секции, ревизии, фланцы, тройники, заглушки и тому подобное. Благодаря наличию стандартных элементов значительно упрощается процесс проектирования и монтажа.
Сэндвич-трубу для дымохода начинают монтировать снизу, от отопительного прибора, которым может быть котел, печь, камин и другие устройства. При использовании наружного дымового канала горизонтальную секцию сначала устанавливают перед выходом из помещения. После этого можно смонтировать вертикаль, высота которой должна быть не менее пяти метров. Нижняя часть вертикальной секции оборудована сборником конденсата, предназначенным для отвода влаги, в том числе той, которая может выпадать с атмосферными осадками.Если дымоход для печи или камина имеет несколько колен, в нижней части каждой вертикальной секции необходимо монтировать сборник конденсата. Длина горизонтальных фрагментов не должна превышать метра. Дымоход состоит из отдельных отрезков, которые соединяются между собой таким образом, что следующий элемент входит в патрубок предыдущего. Внешний ставится на предыдущий. Такой способ подключения позволяет обеспечить поступление конденсата в нижнюю часть дымохода, что исключает утечку на изоляцию и снижение ее теплоизоляционных свойств.
Сегменты следует устанавливать на глубину не менее половины диаметра. Такое требование прописано в правилах пожарной безопасности. Сэндвич-трубу для дымохода, цена которой зависит от ее параметров, крепят к стене специальными скобами-крепежами, устанавливаемыми не реже чем через каждые два метра. Дымоход не должен касаться инженерных сетей.
Инженерная критическая оценка полевого стыка многослойных труб
https://doi.org/10.1016/j.oceaneng.2018.11.020Получить права и содержаниеОсновные моменты
- •
o Соединение между многослойными трубами анализируется при установке нагрузки методом КЭ.
- •
o Получены уравнения в замкнутой форме для коэффициента концентрации напряжений в обжимном шве.
- •
o Применяются подходы к пригодности для обслуживания, основанные на диаграмме оценки отказов.
- •
o Определяется движущая сила трещины и допустимый размер трещины для обжимного шва.
- •
o Было обнаружено, что пластичность вершины трещины влияет на допустимый размер трещины.
Реферат
В данной статье предпринята попытка применить комбинацию методов с целью описания методологии на основе конечных элементов (КЭ) для проведения инженерной критической оценки обжатого сварного шва для установки с J-образной прокладкой. Критическое потенциальное положение дефекта во время установки идентифицируется, и его серьезность оценивается с помощью коэффициента концентрации напряжения (SCF). Параметрические уравнения в закрытой форме для количественной оценки геометрического SCF как функции размеров обжатого сварного шва выводятся с использованием крупномасштабных параметрических исследований и статистического анализа соединения, находящегося под напряжением.Максимально допустимый размер дефекта для обжатого сварного шва при возможных установочных нагрузках оценивается с помощью двух предложенных методик механики разрушения на основе FE. В отсутствие данных о сопротивлении разрыву изучается влияние жесткости присадочной смолы, типа нагрузки и реакции материала на приемлемость размера дефекта и проводится консервативный характер расчета хрупкого разрушения для оценки разрушения трубопроводов из углеродистой стали со значительной пластичностью. проиллюстрировано.
Ключевые слова
Обжимной сварной шов
Установка J-образной прокладки
Моделирование методом конечных элементов
Концентрация напряжений
Замкнутая форма уравнения
Рекомендуемые статьи Цитирующие статьи (0)
Полный текст© 2018 Elsevier Ltd.Все права защищены.
Рекомендуемые статьи
Цитирующие статьи
(PDF) Многослойная труба для трубопроводов большой протяженности: обеспечение потока и затраты
3 Copyright © 2016 by ASME
Пробки могут образовываться различными механизмами в трубопроводе
: пробки на местности, гидродинамическая забивка, стояк
забивка и забивка скребком. Некоторые пробки будут расти по мере перемещения по трубопроводу
, в то время как другие демпфируют и исчезают
, не дойдя до выхода из трубопровода.Чтобы избежать проблемы с пробками
, рекомендуется использовать ловушку пробок между выпускным трубопроводом
и технологическим оборудованием.
Рисунок 2. Три профиля трубопровода.
Помимо проблемы с пробками, гидрат также является серьезной угрозой для обеспечения потока
. Для данного пластового флюида гидрат осаждает
при определенных комбинациях давления и температуры. Гидраты
представляют собой ледяные твердые кристаллы, обычно образующиеся при высоком давлении
и низкой температуре, когда газ находится в присутствии воды.
Гидраты обычно начинают образовываться при температуре около 20 ℃, в зависимости от обводненности
, температуры и давления в трубопроводе.
осажденных твердых частиц часто переносятся вниз по потоку во взвешенном состоянии в
жидкости; однако в некоторых случаях твердое вещество будет откладываться на стенках
производственного оборудования, что в конечном итоге вызывает закупорку
и закупорку потока. Стратегии управления твердыми частицами включают
, поддержание давления и температуры системы в области
, где твердые частицы нестабильны (термодинамический контроль), или
, контролирующих условия образования твердых частиц, так что отложения
не образуются (кинетический контроль) или позволяя твердым частицам осаждаться, затем
периодически удаляя их (механический контроль).После определения состава газа
можно получить кривую образования гидратов и другие параметры флюида
при различной комбинации давления и температуры
. Для этого использовалось программное обеспечение
PVTsim. Параметры флюида, полученные с помощью
PVTsim, могут быть экспортированы для получения высококачественных входных данных для
симуляторов резервуара, трубопровода и процесса. В этой статье
OLGA анализирует экспортированные данные из PVTsim для дальнейшего моделирования обеспечения потока
.На основе состава газа получается кривая образования гидратов
, как показано на Рисунке 2.
Образованиегидратов происходит на левой стороне кривой, тогда как правая часть кривой
представляет собой область, свободную от гидратов. На основании данных по коллектору указано
, что на месторождении начальная добыча
около 40 кг / с при устьевом давлении 210 бар и средней температуре
100 ° C. Обводненность принята равной
один процент, что означает, что на 100 кг добываемой жидкости приходится 1
кг воды.
Одной из целей анализа обеспечения потока является обеспечение
уверенности в том, что весь экспортный трубопровод работает без образования гидратов.
. В соответствии со свойствами материала и геометрией трубопровода
, профили температуры и давления для всего экспортного трубопровода
для каждого сценария смоделированы и представлены в
Рис. 3, 4 и 5.
Для проверки вероятности образования гидратов , удобно сопоставить кривую образования гидратов
и термодинамическое состояние
для каждого сценария, как показано на рисунке 6.
С учетом условий температуры и давления
сделан вывод из рисунка 4, что сценарий одностенного трубопровода
с форматированием гидрата и два других сценария, оба на правой стороне кривой PT гидрата
, без форматирования гидрата.
Повторный анализ с профилями трубопровода 1500 м и 2500
м, термодинамические состояния давления и температуры
получены и представлены на рисунках 7 и 8.
Из рисунков 6, 7 и 8 следует, что одностенный трубопровод
без изоляции не может применяться в любом предполагаемом случае
; многослойная труба может применяться на большей глубине, чем одностенный трубопровод
; труба в трубе имеет лучшую изоляцию
и может применяться в самых глубоких водах, чем другие
двух вариантов. Для одностенного трубопровода с изоляцией из полипропилена
эквивалентные толщины составляют около 74, 75 и
76 мм, чтобы иметь те же характеристики теплоизоляции, что и многослойные трубопроводы
, применяемые на глубине 1500, 2000 и 2500 м по воде
, соответственно.
Как показано на Рисунке 8, применяемая многослойная труба
не подходит для аспектов обеспечения потока для предполагаемой добычи
на глубине воды 2500 м. Этот вывод верен только в данном случае
; Многослойная труба с использованием других составов цемента с лучшими изоляционными свойствами
или более толстым цементным слоем обеспечит лучшие изоляционные характеристики
.
% PDF-1.5 % 1 0 объект / MarkInfo> / Метаданные 2 0 R / Контуры 3 0 R / PageLayout / OneColumn / Страницы 4 0 R / StructTreeRoot 5 0 R / Тип / Каталог >> эндобдж 6 0 obj > эндобдж 2 0 obj > транслировать 2017-09-26T10: 09: 59 + 01: 002017-09-26T10: 09: 54 + 01: 002017-09-26T10: 09: 59 + 01: 00Acrobat PDFMaker 17 для Worduuid: 7dc471a9-ec01-4f73-a38b- c670c350fe0cuuid: 8fc7ac3f-e140-4f5f-a086-cbd418ca8f5c
Инструкции по установке трубы из ХПВХ | FlowGuard Gold
FlowGuard Gold ® соединяется с помощью быстрой и простой одностадийной сварки растворителем, исключающей необходимость использования отдельной грунтовки. Местные нормы и правила определяют, какой метод приемлем в вашем регионе, но двухэтапный метод чаще используется в США.S. Эти указания представляют собой обзор инструкций, разработанных Ассоциацией пластиковых труб и фитингов. Перед установкой проверьте местные нормы и правила и инструкции, утвержденные производителем.
FlowGuard Gold Краткое руководство по установке CPVC Английский
Инструкции по установке на испанском языке
Пошаговая инструкция
1. Отрезать трубу
FlowGuard Gold можно разрезать с помощью трещоток *, дисковых фрез или пилы с мелкими зубьями.При врезании в ранее установленный FlowGuard Gold избегайте использования трещоток, поскольку они могут нарушить целостность ремонта. Если на конце трубы видны какие-либо признаки повреждения трубы, отрежьте минимум 2 дюйма от видимого повреждения.
* Не используйте трещотки на ранее установленной трубе.
2. Подготовьте трубу и фитинги
(a) Удалите все заусенцы или опилки и снимите фаску на конце трубы с помощью инструмента для снятия фаски.Если инструмент для снятия фаски недоступен, подойдет острый нож или напильник, но они не предпочтительны.
Чистой сухой тряпкой сотрите грязь и влагу с поверхностей стыков.
(b) Проверьте посадку трубы и фитинга, труба должна соприкасаться со стенкой муфты на 1/3 — 2/3 пути в муфту фитинга. Если на этом этапе труба полностью входит в фитинг, выбросьте фитинг.
Немедленно переходите к шагу 3, не проверяйте установку нескольких фитингов одновременно, так как это может увеличить риск того, что установщик забудет сварить растворителем одно или несколько соединений.
3. Нанесите одноэтапный растворяющий цемент FlowGuard Gold
Нанесите толстый ровный слой одноэтапного цемента на растворителе FlowGuard Gold на внешнюю сторону конца трубы. Затем, используя тот же аппликатор, без дополнительного цемента нанести тонкий слой внутрь штуцера. Не допускайте скопления излишков цемента в фитинге и сборке труб.
Большинство местных норм допускают использование одноэтапных цементов на основе растворителей, всегда проверяйте свои местные нормативные требования. Обеспечьте надлежащее покрытие цементом трубы и фитинга.Слишком мало цемента на основе растворителя может привести к образованию зазоров и путей утечки, а слишком большое количество цемента на растворителе может образовать лужу в фитингах и / или трубах, размягчая материал. Чтобы избежать посадки в сухом состоянии, сольвентные цементы FlowGuard Gold доступны со специально разработанным УФ-индикатором, который позволяет подрядчику или установщику проверять сварные соединения с использованием растворителя с помощью простого УФ-фонарика.
4. Соберите шарнир
Сразу после нанесения цемента на основе растворителя вставьте трубу FlowGuard Gold в фитинг, повернув трубу на ¼ на ½ оборота при вставке, чтобы обеспечить равномерное распределение цемента.Правильно выровняйте фитинг и удерживайте сборку примерно 10 секунд, чтобы соединение застыло.
5. Проверьте правильность установки
Вокруг стыка должна быть видна ровная полоска цемента. Если этот валик не виден, это может указывать на неправильное нанесение цемента на основе растворителя. В этом случае разберите и переделайте соединение, чтобы убедиться в целостности системы.
Сухая установка крайне редка, и ее можно полностью избежать при правильной установке.Проверка наличия непрерывной полоски клея на основе растворителя на фитинге является важным шагом для обеспечения целостности системы.
Напоминаем, что эти указания являются обобщением инструкций, разработанных Ассоциацией пластиковых труб и фитингов. Перед любой установкой, пожалуйста, подтвердите правильные инструкции от производителя и любые местные нормы.
Что и чего нельзя делать при установке
- Не выполняйте предварительную сборку водопроводной системы без цемента на основе растворителя, это увеличивает риск отказов при сухой установке.
- Обеспечьте надлежащее покрытие цементом трубы и фитинга. Слишком мало цемента на основе растворителя может привести к образованию зазоров и путей утечки, а слишком большое количество цемента на растворителе может образовать лужу в фитингах и / или трубах, размягчающих материал.
- Сухая установка крайне редка, и ее можно избежать при правильной установке. Всегда визуально осматривайте стык, чтобы убедиться в наличии непрерывной полоски клея на основе растворителя на фитинге.
- Всегда оставляйте место для расширения и сжатия трубы.
- Не размещайте подвесы или ремни, которые ограничивают естественное движение трубы, вызванное расширением и сжатием.
- Не упирайтесь коленами или тройниками в неподвижные конструкции (балки, стойки, стены и т. Д.).
- Никогда не используйте труборезы ножничного типа.
- Для резки старых труб используйте пилу с мелкими зубьями или диск. Не используйте трещотки на старых трубах.
- Никогда не устанавливайте водопроводные трубы в неизолированных местах, которые могут быть подвержены замерзанию.
- Избегайте чрезмерной нагрузки на систему.
- Используйте только химически совместимые вспомогательные строительные материалы.
Обучающее видео по сварке растворителем
Расширение и сжатие
FlowGuard Gold CPVC расширяется примерно на 1 дюйм на 50 футов прямой длины трубы при повышении температуры на 50 ° F. Расширение и сжатие в основном влияют на линии горячей воды, но могут повлиять на линии холодной воды, когда они установлены в необычно горячих или холодных условиях.При учете расширения и сжатия важно следовать нескольким передовым методам, в том числе:
- Не создавайте дополнительных нагрузок на трубы или фитинги в расширительном контуре, смещении или изменении направления.
- Не ограничивайте естественное движение трубы в направлении расширения и сжатия.
- Всегда оставляйте достаточное расстояние между локтями и вешалками / ограничителями.
В большинстве случаев расширение и сжатие можно компенсировать нормальными изменениями направления.Для длинных прямых участков потребуются петли или смещения. При установке под плиту установите трубу таким образом, чтобы она изгибалась из стороны в сторону в траншее, чтобы учесть расширение и сжатие.
FlowGuard Gold Инструкции, утвержденные производителем
Всегда обращайтесь к местным нормам и инструкциям производителя для конкретного производителя FlowGuard Gold, который вы используете:Подземный монтаж труб и фитингов Corzan из ХПВХ
Список литературы
Предоставленные инструкции по подземной установке основаны на следующем:
- ASTM D2774: Стандартная рекомендуемая практика для подземной прокладки трубопроводов из термопласта
- Инструкции по установке производителя трубопроводов
- Опыт работы в отрасли
За дополнительной информацией и данными обращайтесь к стандартам ASTM D2774, D2321 или F645.
Порядок установки
Эта процедура будет охватывать типичные шаги, которые встречаются при подземных установках: проектирование траншеи, подготовка траншеи, сборка трубопровода, укладка трубы и обратная засыпка.
Траншея
При проектировании траншеи следует учитывать следующий процесс:
- Ширина: Траншея должна быть достаточной ширины для удобной установки, но как можно более узкой, в зависимости от того, будет ли трубопровод монтироваться внутри или вне траншеи.
- Глубина: Глубина траншеи должна быть достаточной, чтобы уложить трубу достаточно глубоко, чтобы выдержать мороз, наземную нагрузку и любые требования к устройству траншеи.
- Frost: Трубопровод должен быть установлен как минимум на 12 дюймов ниже линии замерзания.
- Нагрузки: Трубопровод должен быть достаточно глубоким, чтобы поддерживать уровни внешнего напряжения ниже допустимого расчетного напряжения.
- Подложка: Расчетное напряжение будет определяться размером трубы и рабочей температурой и может регулироваться различными нормативами.
Подготовка траншеи
Дно траншеи должно быть непрерывным, относительно гладким и свободным от камней. При обнаружении уступов, твердого каркаса, валунов или камней, которые невозможно удалить, дно траншеи следует утолщить, чтобы защитить трубопровод от повреждений. В таких ситуациях будет достаточно утрамбованной земли или песка от 4 до 6 дюймов.
Сборка и размещение трубопровода
Трубопроводы могут быть собраны с использованием обычных методов цементирования растворителем внутри или снаружи траншеи, в зависимости от конкретных требований к установке.Во время критического процесса отверждения необходимо приложить все усилия, чтобы минимизировать нагрузку на любые суставы. Чтобы гарантировать это, не следует перемещать трубопровод в течение периода отверждения, а также нельзя засыпать трубу или иным образом ограничивать ее во время отверждения. См. Рекомендации по времени отверждения стыков, чтобы определить точные требования к отверждению для конкретной установки.
Если трубопровод был собран вне траншеи, он может быть помещен в траншею после надлежащего отверждения, но абсолютно не может быть свернут или брошен на место .Длинные соединяемые трубопроводы должны иметь надлежащую опору, когда трубопровод устанавливается на место, чтобы предотвратить ненужное напряжение.
После надлежащего отверждения и перед засыпкой трубопровод должен быть доведен до ожидаемой рабочей температуры в пределах 15 ° F. Обратная засыпка может продолжаться, пока трубопровод поддерживается при этой температуре, чтобы минимизировать нагрузку на систему, вызванную тепловым расширением и сжатием. Если этот шаг непрактичен, необходимо выполнить расчеты напряжений, чтобы определить нагрузки, которые будут создаваться из-за ограниченного теплового расширения и сжатия.Затем эти нагрузки необходимо сравнить с расчетным напряжением конкретной трубопроводной системы.
Засыпка
Обратная засыпка должна производиться только после того, как все стыки цементного раствора будут должным образом отверждены и трубопровод будет доведен до нормальной рабочей температуры, если рабочая температура будет более чем на 15 ° F отличаться от текущей температуры окружающей среды. Трубопровод должен равномерно опираться по всей длине на твердый, устойчивый материал.
Засыпной материал не должен содержать камней и иметь размер частиц не более 1/2 дюйма.Сначала трубопровод должен быть окружен засыпкой, чтобы обеспечить покрытие от 6 до 8 дюймов. Засыпку следует уплотнять вибрационным методом или методом заводнения. Если используется заливка водой, не следует добавлять дополнительный материал, пока засыпка, затопленная водой, не станет достаточно твердой, чтобы по ней можно было ходить. Засыпку, содержащую значительное количество мелкозернистого материала, такого как ил или глина, следует утрамбовать вручную или механически.
Затем следует уложить оставшуюся часть засыпки и распределить почти однородными слоями, чтобы полностью заполнить траншею без пустот.Размер частиц для этой окончательной засыпки не должен превышать 3 дюйма. Вальцовочное оборудование или тяжелые трамбовки следует использовать только для уплотнения окончательной засыпки.
IRJET-Запрошенная вами страница не найдена на нашем сайте
IRJET приглашает статьи из различных инженерных и технологических дисциплин, для выпуска 9 (сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8 Issue 9, Сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Импакт-фактор научного журнала: 7.529 «на 2020 г. Сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 9, сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 9, сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 9, сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 9, сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 9, сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 9, сентябрь 2021 г. Публикация продолжается …
Обзор статей
Получено IRJET «Фактор влияния научного журнала: 7.529 «на 2020 г. Сентябрь 2021 г.)
Отправить сейчас
IRJET Vol-8, выпуск 9, сентябрь 2021 г.
