Электрическая схема циркуляционного насоса для отопления

Как подключить циркуляционный насос к электричеству?

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей. Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети. Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

• непосредственное подключение в электросеть 220 В;
• подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки

. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту.

Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат ). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена.

О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Схема подсоединения циркуляционного насоса к термостату

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание. обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения. думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат. с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы .

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания .

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий. питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

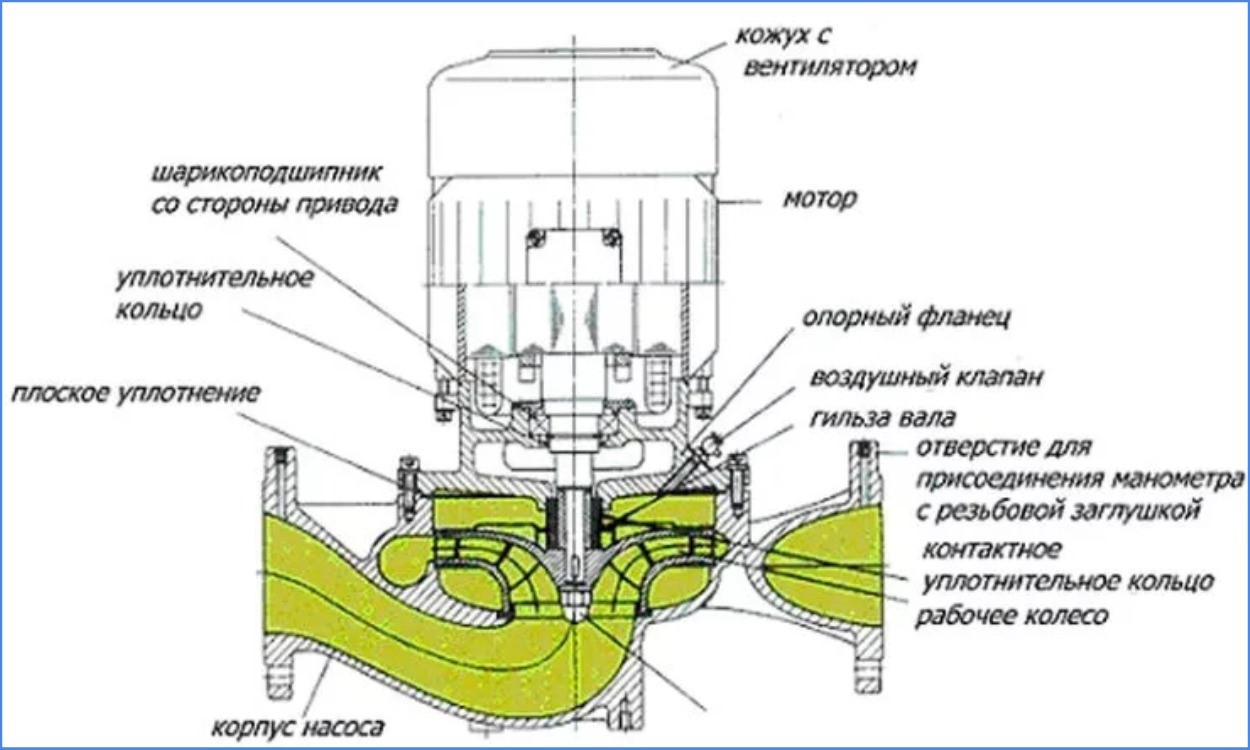

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Источники: http://samelectrik.ru/kak-podklyuchit-cirkulyacionnyj-nasos-k-elektrichestvu. html, http://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/118-ckhema-podklyucheniya-tsirkulyatsionnogo-nasosa-k-elektroseti, http://stroychik.ru/otoplenie/ustanovka-cirkulyacionnogo-nasosa

Схемы подключения насоса отопления: варианты и пошаговый инструктаж

Равномерное распределение тепла в доме с автономной отопительной системой обусловлено используемой моделью перекачивающего устройства. За счет этого оборудования обеспечивается принудительное движение теплой среды по трубам и радиаторам.

Чтобы определить, какая схема подключения насоса отопления будет оптимальной для самостоятельного воплощения, предстоит учесть многие детали. В этой статье подробно рассмотрим возможные схемы подключения, детально разберем правила подключения.

А также уделим внимание тонкостям выбора места под установку, дополнив материал тематическими фото и схемами.

Содержание статьи:

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

1. Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
2. Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
3. Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
4. С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
5. Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Ведущей фирмой Grundfos, занимающейся разработкой оборудования для отопления были выпущены инновационные модели циркуляционных насосов Alpfa2, способных менять производительность, исходя из потребностей отопительной системы, что позволяет экономить на потреблении электричества

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен мощности и модели циркуляционного насоса.

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

1. Плотность воды при нагреве до 50 °C равна 987 кг/м³, а при 70 градусах – 977,9 кг/м³;
2. Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м³ между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие – с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

1. За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
2. В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
3. Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание . Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
4. Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Схемы для разного типа систем

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после и отсечной арматуры котла.

Для того, чтобы проводить техническое обслуживание и контроль функционирования оборудования, необходимо устанавливать отсечные краны. Таким образом любой элемент системы отопления можно снять без полного демонтажа магистрали

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на , а в прямую магистраль производить врезку крана.

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять — клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

У теплоаккумулятора есть два контура: малый и большой. Первый получает энергию от котла, второй – отдает по надобности теплоноситель отопительной системе

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

Схема монтажа насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от фирмы производителя, должно быть на трубу или запорно-регулирующую арматуру.

Крепление производится посредством гаек накидного типа. Такой вариант фиксации позволит при необходимости его снять, например, для проверки или осуществления ремонта.

Подбирая модель циркуляционного насоса необходимо обращать внимание на его способность функционировать в разных положениях. Вертикальное размещение прибора снижает его мощность до 30%

Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали.

В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:

1. Разрешается устанавливать прибор на любые участки трубы. Трубопровод может быть расположен горизонтально, вертикально или наклонен. Однако роторная ось должна быть в горизонтальном положении. Поэтому установка «головой вниз» или, наоборот, наверх – невозможна.
2. Стоит внимательно отнестись к расположению пластиковой коробки, где размещены контакты электропитания – они будут поверх корпуса. В противном случае их может залить водой при аварийной ситуации. Для этого потребуется открутить крепежные винты на кожухе и развернуть его в необходимую сторону.
3. Соблюдать направление потока. Его указывают стрелкой на корпусе прибора.

Всем своим весом насос давит на корпус шаровых кранов, расположенных вблизи. Это стоит принимать в расчет при выборе арматуры. Высококачественные детали оснащены мощным корпусом, который при эксплуатации не покроется трещинами от ежедневных нагрузок.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Пример совместной схемы обвязки твердотопливного котла в паре с электрическим. В этой системе отопления установлено два перекачивающих устройства

Необходимость в этом появляется в следующих случаях:

• при обогреве дома участвует более одного котельного агрегата;
• если в схеме обвязки присутствует буферная емкость;
• система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
• при использовании гидроразделителя;
• когда длина трубопровода более 80 метров;
• при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Буферная емкость разделяет систему на два контура, хотя на практике их может быть и больше

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше.

Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Вне зависимости от количества пееркачивающих устройств, их устанавливают на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается с помощью шаровых вентилей

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

Чтобы мощности основного перекачивающего устройства хватило на преодоление местного гидравлического сопротивления контуров пола, длина линии не должна быть больше 50 м. Иначе прогрев полов станет неравномерным, соответственно и помещения

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий.

Выбрать можно любой из методов подсоединения:

• через устройство ;
• подсоединение к сети вместе с бесперебойником;
• питание насоса от системы автоматики котла;
• с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Схема с дифференциальным автоматом применяется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности проводки, оборудования и человека

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Для того, чтобы термостат в нужный момент отключал циркуляционный процесс, его устанавливают на металлический участок трубопроводной линии. За счет плохой проводимости полимерами тепла, монтаж на пластиковую трубу повлечет некорректную работу прибора

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Выводы и полезное видео по теме

Правила установки отопительного оборудования в видеоролике:

Видео поясняет особенности двухтрубной системы отопления и демонстрирует разные схемы установки приборов:

Особенности подключения теплоаккумулятора в систему отопления в видеоролике:

При знании всех правил подключения не возникнет сложностей с монтажом циркуляционного насоса, а также при подключении его к электропитанию дома.

Самая сложная задача — врезка перекачивающего устройства в стальной трубопровод. Однако с использованием комплекта лерок для создания резьбы на трубах можно самостоятельно осуществить обустройство насосного узла.

Хотите дополнить изложенную в статье информацию рекомендациями из личного опыта? А может вы увидели неточности или ошибки в рассмотренном материале? Напишите нам, пожалуйста, об этом в блоке комментариев.

Или вы успешно установили насос и хотите поделиться своим успехом с другими пользователями? Расскажите об этом, добавляйте фото своего насоса – ваш опыт будет полезен многим читателям.

Cхема подключения циркуляционного насоса к электросети – RozetkaOnline.COM

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.



Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме –  ЗДЕСЬ  (ссылка откроется в новом  окне).



Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом



Общий принцип подключения насоса через ИБП следующий, питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Как подключить циркуляционный насос к электросети – RozetkaOnline.COM

Для правильной работы любому циркуляционному насосу требуется фаза, рабочий ноль и заземление (защитный ноль), соответственно схема подключения насоса к электросети выглядит следующим образом:

Довольно подробно стандартную схему подключения циркуляционного насоса, а также схемы подключения насоса через термостат и источник бесперебойного питания (ИБП), мы рассматривали в статье «Схема подключения циркуляционного насоса».

Обычно применяется два основных способа подключения насоса к электросети:

1. Подключение через вилку, включаемую в розетку

Выполняется электропроводка до насоса и на конце устанавливается стандартная розетка, неважно наружная или внутренняя.

При этом к насосу подключается кабель с вилкой, например типа SHUCKO или другой, обязательно с защитными контактами зазелмения.

 Затем вилка включается в розетку и тем самым обеспечивается питание циркуляционного насоса.

2. Подключение напрямую

Выполняется электропроводка до места установки циркуляционного насоса и этим же кабелем, без каких-либо лишних соединений, производится подключение.

Каждый из этих способов имеет свои недостатки и преимущества и выбирается один из них в зависимости от конкретных обстоятельств. В качестве примера установки, будет использован вариант подключения циркуляционного насоса к электросети напрямую.

Итак, у нас имеется:

1. Установленный в отопительную систему дома циркуляционный насос GRUNDFOS UPS 25-40

2. Выполнена скрытая электропроводка до насоса, по следующей схеме:

Питающий кабель, в защитной ПВХ гофре, выходит из стены, в месте подключения.

Приступаем к подключению циркуляционного насоса к электросети

В первую очередь снимаем пластиковую крышку с клеммной коробки насоса. Для этого необходимо открутить один винт, расположенный в её центре.

В результате мы получаем доступ к клеммам для подключения насоса к сети, а также к кабельному вводу, через который питающий кабель попадает в клеммную коробку.

Скручиваем с кабельного ввода насоса пластиковую накидную гайку – колпачок и одеваем её на питающий кабель, как показано на изображении ниже

После этого, просовываем конец питающего кабеля через кабельный ввод клеммной коробки насоса и затягиваем гайку-колпачок. Не стоит натягивать питающий кабель, лучше всего сделать из него небольшую петлю вниз, чтобы в случае какой-либо протечки, вода, побежав по кабелю, не попадала в клеммную колодку, а стекала вниз.

Подготавливаем питающий кабель к подключению к клеммам циркуляционного насоса. Для этого обрезаем кабель по длине, снимаем его поясную изоляцию и зачищаем концы жил на 5-7мм, как показано на изображении ниже.

В циркуляционном насосе GRUNDFOS UPS 25-40 установлены пружинные клеммы, поэтому для того, чтобы подключить жилы питающего кабеля, необходимо просто надавить на рычаги под каждой из них.

Еще раз напомню, что порядок подключения проводов указан в схеме, в начале статьи. Если вы запутались с маркировкой клемм, обязательно ознакомьтесь с моей статьей «Обозначения N и L в электрике»

Теперь, когда подключение выполнено, осталось установить обратно защитную крышку клеммной коробки и затянуть крепежный винт.

На этом подключение циркуляционного насоса к электросети завершено. Проверять работу насоса рекомендуется в полностью готовой, заполненной теплоносителем отопительной системе.

Если же у вас остались вопросы по подключению циркуляционного насоса к электросети, есть какие-то дополнения или замечания к материалу, обязательно пишите в комментариях к статье, будем разбираться вместе!

Электрическая схема циркуляционного насоса отопления

Каждый знает, что топливо для отопления всегда становится дороже. Затруднительно представить себе существование жителя в РФ без обогрева квартиры. Абсолютно в каждой части Российской Федерации необходимо в зимнее время года отапливать коттедж. Каждый здравомыслящий хозяин дома хочет узнать: что сделать, чтобы улучшить отопительный комплекс дачи. На интернет сайте собрано много отопительных систем квартиры, использующих исключительно разные принципы получения обогрева. Любую систему обогрева рекомендуется монтировать по отдельности или комбинировать.

Электрическая схема циркуляционного насоса отопления

В последнее время наблюдается большое разнообразие конструкций и видов насосов. Для примера мы рассмотрим принцип работы и схему подключения наиболее распространенного циркуляционного насоса.

Основное предназначение – создание напора для нормальной циркуляции воды в какой-либо отопительной системе между котлом и батареями отопления.

Самыми распространенными являются герметичные без дроссельного типа. Они не требуют смазки и замены прокладок. В качестве смазывающего и охлаждающего элемента используется обычная вода из отопления. Кроме того вода обеспечивает бесшумную его работу. Без дроссельный насос имеет чугунный корпус, его ротор изготовлен из стали или износостойкого пластика.

Источник: http://electric-220.ru/news/skhema_podkljuchenija_nasosa/2012-09-02-165

Электрическая схема циркуляционного насоса отопления

Данная статья пригодится для тех кто хочет обогреть помещение небольшой площади до 50 м² или использовать такой котел для подогрева жилья в ночное время суток, при много тарифном учете электроэнергии.

Электрическая схема подключения

При подключении электроэнергии к электрической схеме, фаза через включенный автомат F1 и замкнутый контакт S1 термостата, подает питание на нагревательный элемент (ТЭН). Автомат выбирайте по мощности термоэлектрического нагревателя, если мощность нагрузки составляет более 3 кВт (т.к. контакты терморегуляторов обычно рассчитаны на ток 16 ампер), то необходимо применить контактор через силовые контакты которого подключить более мощные нагревательные элементы.

Для более эффективной работы системы отопления в схему лучше добавить циркуляционный насос, который подключается от контакта F2 теплового реле с номиналом указанным в паспорте двигателя, через контакт S2 терморегулятора со встроенным датчиком температуры воздуха.

F1 — автомат защиты нагревательного элемента

F2 — тепловое реле защиты циркуляционного насоса

S1 — контакт термостата датчика на трубе обратки отопления

Принципиальная схема подключения

Простейшая система отопления состоит из водонагревательного бака котла, модульного щита, терморегуляторов и циркуляционного насоса

Котел из стальной трубы

Потребуется стальная труба диаметром 200-300 мм, длиной 50-100 см; две пластины размером 40×40 см, толщиной 4-5 мм; гайка под резьбу нагревательного элемента; два сгона с диаметром труб отопления. Для изготовления водонагревательного бака воспользуйтесь услугами профессионального сварщика. Пластины привариваются с торцов металлической трубы, в одной из них вырезается отверстие под нагревательный элемент, сверху отверстия наваривается гайка в которую будет вкручиваться тэн. С боку котла на расстоянии 10 см от краев, привариваются два сгона для подключения к ним «обратки» и «подачи» труб отопления.

Термоэлектрический нагреватель (ТЭН) с резьбой и терморегулятором

Нагревательный элемент берется стандартный для водонагревателей накопительного типа с резьбовым соединением. Он содержит терморегулятор который будет использоваться для защиты от перегрева тэна в случае порыва системы отопления и выхода из нее воды.

Терморегулятор с погружаемым датчиком температуры

Датчик погружного действия состоит из медной гильзы (трубки) запаянной с одной стороны, через капиллярную трубку соединенный с герметичным блоком управления с другой стороны. Внутри гильзы и капиллярной трубки содержится инертный газ. Изменение температуры приводит к расширению или сжатию газа, который воздействует на электрические контакты блока управления, включая и отключая нагрузку подключенную к ним. Датчик термостата крепится хомутами к трубе и укрывается теплоизоляцией.

Терморегулятор со встроенным датчиком температуры воздуха

Источник: http://electro.narod.ru/instructions/heating_220volt.htm

Электрическая схема циркуляционного насоса отопления

Вопрос задал: sokrat. 19 Сентября 2012

Комментарии

2 года назад

sokrat

Ясно, буду делать схему 3, поскольку место монтажа ограничено и нет возможности поставить байпас в горизонтальную плоскость по схеме 2. От схемы 1 отказываюсь.

1. По схеме 3 вода будет стоять внутри насоса? Якобы работает закон сообщающихся сосудов?

2. Чему равны углы самотекучести в естественной системе отопления? На каждый метр сколько см опускать?

3. О каком перегреве может идти речь, если мой котёл позволяет задавать температуру в трубах?Например, задав 60 градусов, температура в самой ближней точке трубы к котлу будет 60 градусов.

4. Что такое ленинградка?

5. Если вы заметили, то на прямом участке отопительной трубы (У меня труба наружным диаметром 76 мм) будет установлен один шаровой кран, который я буду открывать в случае поломки насоса или отключения электричества (у меня есть кран 1 1/2 дюйма= внутр. диаметр 38 мм). Ранее вы говорили, что зауженный диаметр на трубе может ухудшить циркуляцию. Кран какого диаметра вы посоветуете? Моего крана будет достаточно?

6. В данной системе при пуске насоса не произойдет ли вытекание воды из расширительного бака? И почему она не будет работать на 100%.

Источник: http://www.builderclub.com/vopros-otvet/1726/shemy-ustanovki-cirkulyacionnogo-nasosa-v-sisteme-otopleniya-doma

Смотрите также:

18 сентября 2021 года

Правильный монтаж циркуляционного насоса в систему отопления

Современная система отопления экономична, удобна и управляема. Однако практика ее организации зачастую противоречит принципам построения таких структур. В среднестатистической квартире или одноэтажном коттедже трудно реализовать классическую гравитационную механику движения теплоносителя. Установка циркуляционного насоса позволят добиться от отопительной системы хорошего уровня стабильности и эффективности. Такое устройство полезно и в структурах с гравитационной составляющей движения теплоносителя, а теплый пол без принудительного нагнетателя просто не работает.

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

1. На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
2. Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
3. Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
4. Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

1. Насос должен находиться как можно ближе к нагревательному оборудованию.
2. Рекомендуется устанавливать устройство на трубу обратки.
3. Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

Важно! Если отключение питания происходит при отрицательных температурах воздуха, система с принудительной циркуляцией требует аварийного слива, если время до восстановления работы допускает замерзание теплоносителя. Для этого обязательно предусматриваются аварийные точки слива, в нескольких местах структуры труб с низким уровнем. Этого не нужно делать, если система закрытая, а теплоноситель не предусматривает замерзание при отрицательных температурах.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

• нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
• оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
• улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
2. Обеспечивается работа системы без электропитания.
3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Подключение насоса к сети электропитания

Подключение к сети электропитания может производиться двумя методами.

Прямое подключение

Первый — стандартный, представляет собой прямое подключение питающего кабеля к розетке с нужным типом напряжения. При этом:

• выбирается провод сечением не менее 2 кв.м;
• проводники должны быть многожильными, чтобы уменьшить вероятность переломов при изгибах;
• подключение обязательно производится с использованием заземляющего провода.

Конкретное сечение проводников следует выбирать, исходя из рекомендаций производителя и паспортной мощности насоса. Розетка, в которую подключено устройство, должна располагаться как можно ближе к точке монтажа, при этом рекомендуется установить между ней и насосом УЗО, автоматы аварийного отключения.

Провод заземления рекомендуется заводить из розетки, общей структуры электросети. Если этого сделать невозможно из-за устаревшего типа проводки, насос допускается подключить к внешнему контуру.

Совет! Если подводящий кабель напряжения насоса расположен близко к трубам отопительной сети, и температура теплоносителя превышает 90 градусов — выбирают специальный термостойкий провод для питания оборудования.

Применение ИБП

При работе нагнетателя, особенно под нагрузкой, возможны сбои электропитания, случаи его прекращения, изменение входных параметров напряжения. Это может негативно отразиться на сроке службы устройства, его эффективности, привести к поломкам. Поэтому при возможности стоит использовать схему подключения через источник бесперебойного питания.

При выборе модели источника бесперебойного питания проводят простой расчет. В базовые условия входит мощность циркуляционного насоса и время, в течение которого должна поддерживаться его работа. По результатам расчета выбирают емкость батареи или модель ИБП. Многие производители такого оборудования на своих официальных ресурсах предлагают графики и таблицы, по которым легко определить оптимальный вариант источника питания.

Совет! Для питания циркуляционного насоса рекомендуется применять ИБП только с синусоидальной формой выходного сигнала или близкой к ней. Лучшие результаты показывают On-Line ИБП, обеспечивающие нулевое время реагирования и идеальную кривую напряжения.

Наладка и запуск в работу

Пусконаладочные работы после установки циркуляционного насоса не представляют сложности, но должны проводиться в определенном порядке.

1. Насос монтируется в байпас или врезается в трубу обратки, подачи.
2. Производится подключение устройства к электросети.
3. Система отопления заполняется водой.
4. Производится удаление воздушных пробок путем открытия запорной арматуры на специально сделанных отводах или кранах Маевского, установленных на радиаторах отопления.
5. Удаляется воздух из корпуса циркуляционного насоса путем открытия клапана, отвинчивания винта на крышке корпуса устройства.

Как только из специального отвода насоса начинает выходить вода — устройство готово к работе. После этого достаточно запустить нагревательный котел, свериться по паспорту, какую скорость лучше включать на насосе отопления, установить оптимальный режим и отрегулировать параметры давления в системе в процессе нагрева теплоносителя.

Возможные неисправности циркуляционных насосов

Циркуляционный насос — достаточно простое устройство. Его серьезные поломки заключены в износе колеса турбины, физическом повреждении элементов или выходе из строя электросхемы. Некоторые неисправности насоса отопления можно устранить своими руками. Для этого устройство нужно демонтировать и разобрать. Порядок действия при этом следующий.

1. Отключить питание оборудования.
2. Если насос установлен в байпасе или предусмотрены краны с двух сторон — перекрывается подача теплоносителя, устройство демонтируется из точки установки.
3. При длительном ремонте — следует установить запасной насос.

Совет! Если система отопления не позволяет перекрыть подачу жидкости в ограниченной области установки насоса — рекомендуется полностью слить теплоноситель перед демонтажом устройства. Такая мера позволит быстрее провести пусконаладочные работы по стандартной схеме.

При разборке циркуляционного насоса можно получить доступ к его основным функциональным частям:

Насос сильно гудит, но циркуляции теплоносителя не наблюдается

Такая неисправность возникает при длительном простое оборудования. Устройства уплотнения, подшипники лишены смазки, образуются плотные минеральные отложения. Для запуска насос требуется разобрать по инструкции производителя. Снимается корпус, электропривод. Используя отвертку или любое зажимное приспособление, проворачивают ротор и добиваются его относительно свободного вращения. После этого насос устанавливается на штатное место и включается.

Устройство сильно шумит при работе

Причина избыточного шума — попадание мусора в зону вала электродвигателя и блок турбинного колеса. Проблема ликвидируется полной разборкой и чисткой устройства.

Совет! Чтобы предотвратить неприятности в будущем, рекомендуется установить фильтры очистки на входе насоса, а для простаивающего оборудования — осуществлять пуски на 20-30 минут не реже 1 раза в месяц.

Насос не включается

Причин отказа запуска может быть несколько. Самая распространенная — сбой электропитания. Следует проверить питающий кабель (отключив автоматы защиты или вытащив вилку из розетки) на предмет переломов, повреждений, протестировать напряжение источника питания.

Другая причина отказа запуска — срабатывание защиты. Для ликвидации проблемы следует заменить плавкие предохранители или другие элементы, предусмотренные производителем. Перед запуском насоса тщательно проверить состояние и параметры питания сети, убедиться в правильности работы других связанных с нагнетателем систем.

Устройство запускается и прекращает работу через короткий интервал времени

Причина автоматического останова заключена в превышении допустимой нагрузки. Это вызывается накипью на частях мокрого ротора. Для восстановления нормальной работы насос следует разобрать, удалить минеральные отложения при помощи специальных средств.

Сильный шум, вибрация, выделение тепла

Причины резкого изменения звука и других параметров работы — воздух в циркуляционном насосе. Данная проблема может вызываться неправильным проведением пусконаладочных работ или превышением уровня минимального предела кавитации. Устранение неполадки производится регулировкой параметров системы отопления. Из труб удаляют воздушные пробки, аналогичную операцию проводят клапаном на верхней части корпуса насоса.

Совет! Для предотвращения образования кавитационных пузырьков следует отрегулировать входное давление (сделать его выше минимального, указанного в паспорте насоса) в подающем патрубке.

Постоянный, увеличенный уровень вибрации

Причина избыточной вибрации может заключаться в износе подшипников. Данные элементы конструкции имеют ограниченный срок службы даже при идеальных параметрах теплоносителя. Рекомендуемый интервал замены подшипников в циркуляционных насосах обязательно указывается в паспорте конкретной модели.

Стоит помнить, что вытащить запрессованный в посадочное отверстие подшипник можно при помощи специального съемника. Обратная установка в домашних условиях производится деревянной киянкой. Новый подшипник размещается на посадочном отверстии и забивается легкими, точными ударами.

Недостаточное давление

Верно установленный, работающий циркуляционный насос в отдельных случаях не способен обеспечить достаточное давление. Причина может быть в неверной установке скорости вращения, что часто наблюдается при высокой вязкости теплоносителя или избыточной длине трубопроводов. Если есть такая возможность — устройство регулируется, в случае неверного выбора модели она заменяется.

У трехфазных насосов причина недостаточного давления может заключаться в неверной схеме подключения. Поэтому первой фазой устранения проблемы должна быть проверка фазировки, состояния нулевого провода, напряжения энергосети.

Стоит всегда помнить, что циркуляционный насос попадает к пользователю не сразу после производства. Поэтому знать, как разобрать и почистить устройство, а также его составные части — полезно. К примеру, такие сведения легко помогут справиться со случаем, когда отключение происходит по причине окисления контактов предохранителей. Операция частичной разборки и зачистки в таком случае может быть произведена даже без демонтажа устройства.

Важно! Если простые методы устранения неполадок не помогают, следует обратиться за помощью к профессионалам. Для определения зазора (степени износа турбинного колеса) между крыльчаткой и корпусом могут потребоваться специальные приспособления. Это же относится к оценке параметров обмоток двигателя. В отдельных случаях может требоваться сложный, профессиональный ремонт.

Заключение

Чтобы не сталкиваться с неполадками работы системы отопления, не мерзнуть, не тратить деньги и время на внесение изменений в обвязку, не стоит экономить на проектировании и правильной организации мест монтажа циркуляционных насосов. Байпасы, оснащенные запорной арматурой, фильтрами, обратными клапанами, верный выбор точки установки помогут упростить настройку отопления, обеспечат автоматическое регулирование, гарантируют оптимальные условия работы оборудования и значительное повышение его надежности, сроков службы.

Схема системы отопления с насосной циркуляцией: ее виды и характеристики

Монтаж системы отопления вообще и монтаж циркуляционного насоса в систему отопления в частности — задача всегда непростая и требующая учёта многочисленных факторов. Наиболее популярной конструкцией является система естественной циркуляции, однако её широкое применение объясняется исключительно простотой установки.

Существенный недостаток этой конструкции — слабый циркуляционный напор, вынуждающий приобретать трубы чрезмерно большого диаметра, что ограничивает в выборе радиаторов, да и просто требует больших затрат. Поэтому оптимальным вариантом являются несколько более сложные, но практичные системы отопления с насосной циркуляцией схема работы которых позволяет использовать любую разновидность радиаторов, а также трубы стандартного диаметра.

Разновидности схемы

Само название схемы подразумевает использование циркуляционного насоса, цель которого — обеспечивать напор и постоянное продвижение нагретой воды. Кратко принцип работы схемы выглядит так: нагретая до необходимой температуры вода поступает по трубопроводу в радиаторы. После остывания она возвращается в котёл по отводящему трубопроводу. Встроенный расширительный бак обеспечивает постоянное давление теплоносителя и призван выдержать увеличивающийся во время нагревания объём воды.

Можно выделить несколько разновидностей такой системы, разделяющихся по следующим признакам:

1. по способу подключения трубопровода к радиаторам: однотрубные и двухтрубные;
2. по месту расположения стояков: вертикальные стояки и горизонтальные стояки;
3. по типу магистрали: тупиковые системы и системы с попутным движением воды;
4. по типу разводки: с верхней и с нижней.

Разберёмся, как подключить циркуляционный насос для отопления по каждой из указанных схем.

Однотрубная и двухтрубная системы

Считающаяся пережитком прошлого однотрубная конструкция подразумевает подключение к радиатору лишь одной трубы. Все отопительные приборы дома соединяются последовательно, а теплоноситель протекает через них, начиная с верхнего и заканчивая нижним, с каждым сантиметром продвижения отдавая всё больше тепла. Таким образом, к последним из радиаторов вода подходит едва тёплой, и это создаёт сильный дисбаланс в температуре разных комнат. Единственным способом хоть как-то уменьшить эту разницу является установка в нижних комнатах радиаторов с большим количеством секций.

Среди других недостатков:

• невозможность установить регулировочные краны, поскольку это автоматически перекроет или уменьшит доступ воды к радиаторам «ниже по течению»;
• нерегулируемая температура в отапливаемых помещениях: если отопительная система запущена, будут обогреваться все комнаты.

Однотрубная система была популярна полвека назад, но в наше время устарела окончательно и практически не используется.

Двухтрубная конструкция устраняет эти недостатки за счёт подведения к каждой батареи подводящей и отводящей трубы. Теряющий свою температуру теплоноситель в данном случае отводится из радиатора в котёл для нового нагревания, а не продвигается в следующий радиатор. Ещё одно дополнительное преимущество: возможность установить на каждый из радиаторов собственный регулировочный кран или автоматический термостат.

Вертикальный и горизонтальный стояки

Подключение радиаторов к вертикальному стояку позволяет подводить к ним трубы не сразу, а по отдельности для каждого этажа высотки. Главное преимущество вертикальных стояков — отсутствие воздушных пробок. Недостаток — относительно высокая стоимость.

В несколько иных целях используется установка циркуляционного насоса в системе отопления со стояком горизонтального типа: отопление лестничных площадок, коридоров и любых обширных одноэтажных зданий. Её существенными плюсами являются экономия на трубах и вытекающая из неё низкая стоимость монтажа. Известный недостаток: появление воздушных пробок, устранить которые, однако, помогают краны Маевского.

Тупиковая и попутная схемы

Широко распространённая тупиковая система подразумевает движение теплоносителя по подающей трубе в одну сторону, а по отводящей — в обратную. Циркуляционные кольца при этом существенно отличаются по длине. Недостаток тупиковой системы: неравномерность прогрева. Те из отопительных приборов, которые находятся ближе к котлу, отличаются лучшей эффективностью, нежели более далёкие. Даже подключение циркуляционного насоса в систему отопления тупикового типа не даёт гарантий того, что все радиаторы будут нагреваться одинаково хорошо. Достоинство же такой системы: экономичность. Их недостатки зачастую сглаживают, устанавливая несколько маленьких магистралей вместо одной длинной.

В попутной схеме длина циркуляционных колец всегда одинаковая. Соответственно, все радиаторы прогреваются тоже одинаково, находясь на любом расстоянии от главного стояка. Из-за высокой стоимости (требуется больше труб) попутная схема используется редко.

Верхняя и нижняя разводки

Отопительная система с внешней разводкой подразумевает установку подводящего трубопровода выше радиаторов.

Обычно применяется в межпотолочных полостях или на чердаке.

Принцип действия прост: установка циркуляционного насоса в систему отопления позволяет поднять нагретую воду в самую верхнюю точку трубопровода, откуда она уже будет распределяться по нижележащим помещениям. Там же, в наивысшей точке, устанавливается расширительный бак, чья задача — предотвращение появления воздушных пробок. Отводящая же труба, напротив, монтируется ниже отопительного прибора. По понятным причинам верхняя разводка неприменима в зданиях с плоской крышей и без чердаков.

В схеме с нижней разводкой оба (и подающий, и отводящий) трубопровода устанавливают ниже радиаторов и при этом с небольшим уклоном (для предотвращения образования воздушных пробок). Единственное заметное преимущество схемы: возможность подключать отопление поэтапно, этаж за этажом.

Выбор оборудования

Пришло время разобраться с тем, как выбрать циркуляционный насос для систем отопления установка которого имеет немало нюансов. Выбор насоса производится всего по двум параметрам: планируемая сила напора воды и сопротивление воды, которое придётся преодолевать насосу для создания напора. Как ни парадоксально, но мощность насоса должна быть меньше на 10-15%, чем в расчётных значениях. В противном случае количество потребляемой электроэнергии, шум и скорость износа деталей будут слишком высоки. Глупо ударяться и в другую крайность, экономя на мощности насоса. Такой агрегат не сможет перекачивать нагретую воду в требуемом объёме с нужной скоростью.

Существуют модели с интегрированными в них ручными или электронными регуляторами скорости работы электродвигателя. Высочайший КПД требует максимальной скорости вращения вала. Ещё одна нестандартная разновидность — насос циркуляционный для отопления мини, многие модели которых работают автономно, без подключения к электросети (на дизельном топливе или бензине). Такие насосы отлично подходят для мест, где проведение электричества не планируется (садовые или охотничьи домики, строительные будки). Еще об одном способе отопления помещения, где есть проблема с электричеством, можно прочитать здесь.

Монтаж насоса

Допустим, приобретен электрический циркуляционный насос для отопления.

Как установить и запустить циркуляционный насос, не испортив аппарат?

К сожалению, о том, как правильно ставить циркуляционный насос на отопление, из-за повальной распространённости систем естественной циркуляции знает даже не каждый сантехник.

Первым делом необходимо определить место под врезку электронасоса в трубопровод. В принципе, насос можно врезать на любом отрезке отопительного контура, однако необходимо учесть, что ресурс работы пластиковых деталей и подшипников зависит от температуры воды. Поэтому из материальных соображений выгоднее установить оборудование на обратной части трубопровода: перед отопительным котлом и после мембранного бака.

Типичная электрическая схема подключения циркуляционного насоса отопления выглядит следующим образом:

Главные её составляющие: котёл (1), насос (5), бак (7) и радиаторы (8).

Крайне рекомендуется, чтобы насос работал только от бесперебойного источника питания. Также необходимо исключить всякое попадание конденсата или брызг воды в клеменную коробку. Если вода в отопительной системе нагревается до температуры свыше 90 градусов, следует использовать жаростойкий кабель.

Необходимо помнить и о фильтрации воды, поэтому перед насосом в трубе устанавливается грязевик. Попадание с водой инородных тел внутрь насоса почти гарантированно приведёт к разрушению подшипников и крыльчатки. Бочонок для сбора мусора должен «смотреть» вниз — тогда он не станет помехой для нормальной циркуляции воды.

Какое бы оборудование не было выбрано, правильная установка циркуляционного насоса в систему отопления возможна только при следовании сопроводительной документации, поставляющейся производителем. В этой инструкции содержатся данные об устройстве аппарата, нюансах работы и алгоритме установки.

Ремонт системы циркуляционного насоса — Ремонт насосов и аварийное обслуживание насосов

PumpMan Socal — ведущий поставщик услуг по ремонту систем циркуляционных насосов в Южной Калифорнии. Циркуляционные насосы — это особый тип насосов, используемых для циркуляции газов, жидкостей или суспензий в замкнутом контуре. Циркуляционные насосы, часто называемые циркуляционными насосами, обычно представляют собой насосы с установленными на линии всасывающим и напорным фланцами. Предлагаем ремонт и замену циркуляционного насоса аварийного насоса в системе вентиляции.Обычно они используются для циркуляции воды в системах водяного отопления или охлаждения. Поскольку они циркулируют жидкость только в замкнутом контуре, им нужно только преодолеть трение трубопроводной системы (в отличие от подъема жидкости из точки с более низкой потенциальной энергией в точку с более высокой потенциальной энергией). Циркуляционные насосы, используемые в гидравлических системах, обычно представляют собой центробежные насосы с электрическим приводом.

Циркуляционные насосы, используемые в домашних условиях, часто бывают небольшими, герметичными и рассчитаны на доли лошадиных сил, но в коммерческих приложениях они могут иметь размер до многих лошадиных сил, а электродвигатель обычно отделен от корпуса насоса некоторой формой механическое сцепление.Герметичные блоки, используемые в домашних условиях, часто имеют ротор двигателя, рабочее колесо насоса и опорные подшипники, объединенные и герметизированные в водяном контуре. Это позволяет избежать одной из основных проблем, с которыми сталкиваются более крупные двухкомпонентные насосы; поддержание водонепроницаемого уплотнения в точке входа приводного вала насоса в корпус насоса.

Циркуляционные насосы

— это насосы малого и среднего размера, которые обычно полностью поддерживаются фланцами труб, которые соединяют их с остальной частью гидравлической системы.Большие насосы обычно монтируются на раме или на подушках. Циркуляционные насосы используются исключительно для закрытых гидравлических систем, могут быть выполнены из чугуна, однако некоторые из них сделаны из бронзы или нержавеющей стали, в зависимости от области применения.

Особенности

Циркуляционные насосы — Прямые соединения всасывающего и нагнетательного трубопроводов. Насос может быть оснащен традиционным двигателем и муфтой или может иметь двигатель с мокрым ротором, который устраняет уплотнение.

Приложения

Циркуляционные насосы

используются в системах HVAC в зданиях (циркуляция охлажденной воды, циркуляция горячей воды, циркуляция питьевой воды).Также циркуляция охлаждающей воды в растениях.

Рекомендуемые носители

Циркуляционные насосы перекачивают воду и относительно жидкие жидкости.

Преимущества

Циркуляционный насос

Линейный дизайн экономит занимаемую площадь.

Услуги по ремонту циркуляционных насосов PumpMan Socal:

• Устранение неисправностей на месте
• Снятие циркуляционного насоса с рабочей площадки для поломки и проверки (при необходимости)
• Полная разборка и осмотр, включая неразрушающий контроль и точные измерения.
• Струйная очистка и тщательная очистка всех компонентов и деталей циркуляционного насоса
• Изготовление или восстановление деталей циркуляционного насоса (при необходимости)
• Механический цех полностью оборудован с возможностью профессионального ремонта
• Анализ, восстановление, ремонт и замена двигателей
• Повторная сборка
• Доставка и установка по запросу

PumpMan Socal может отремонтировать, перестроить, перепроектировать или модернизировать ваш циркуляционный насос, чтобы вернуть его в эксплуатацию как можно быстрее с ожидаемой надежностью.Программы планового обслуживания обеспечивают спокойствие и долговечность системы.

Системы рециркуляции горячей воды — InterNACHI®

Активация
Системы рециркуляции горячей воды обычно активируются либо термостатом, либо таймером. Системы, в которых используется термостат или таймер, автоматически включают насос, когда температура воды опускается ниже заданного значения или когда таймер достигает определенного значения. Эти системы обеспечивают постоянную подачу горячей воды из крана.

Действительно ли они экономят энергию и воду?
Независимо от того, управляются ли они вручную или автоматически, рециркуляционные системы уменьшают количество воды, которая уходит в канализацию, пока домовладелец ждет желаемой температуры. Этот факт дает следующие три преимущества по сравнению с обычными системами водоснабжения:

• Они экономят время. Рециркуляционные системы быстро доставляют горячую воду в краны, добавляя удобства домовладельцу.
• Экономят воду. Согласно статистике Министерства энергетики США и Бюро переписи населения США, от 400 миллиардов до 1,3 триллиона галлонов воды (или около 2 миллионов плавательных бассейнов олимпийского размера) ежегодно расходуются домашними хозяйствами в национальном масштабе в ожидании нагрева воды. .
• Они ограничивают отходы бытовой энергии. По оценкам Министерства энергетики, от 800 до 1600 киловатт-часов в год используется для очистки и перекачки воды в домохозяйства, которая в конечном итоге будет потрачена впустую, пока житель ждет, пока водопроводная вода нагреется до желаемой температуры.

Однако, если системы рециркуляции работают непрерывно, они могут потреблять значительно больше энергии. Для насоса небольшого размера это может составлять от 400 до 800 кВт / ч в год, если насос работает все время. Кроме того, потери тепла из труб могут быть значительными, если трубы с горячей водой плохо изолированы. Это приведет к увеличению работы водонагревателя. Это дополнительное тепло может быть полезным зимой, но потеря тепла может добавить тепла в дом летом и может привести к более высоким счетам за использование кондиционирования воздуха.

Скидки
В некоторых юрисдикциях, особенно в районах с дефицитом воды, предлагаются скидки на покупку и установку систем рециркуляции горячей воды. Например, в городах Санта-Фе и Альбукерке, штат Нью-Мексико, домовладельцам, приобретающим систему рециркуляции горячей воды, предоставляется скидка в размере 100 долларов. Город Скоттсдейл, штат Аризона, предлагает до 200 долларов для владельцев жилой недвижимости, которые устанавливают эти системы, хотя они должны соответствовать стандартам UL в отношении продукции и установки.Некоторые системы могут не соответствовать стандартам эффективности, установленным этими муниципалитетами.

Доступность и стоимость
Системы рециркуляции горячей воды доступны по всей стране у производителей, дистрибьюторов, на складах оптовых поставок сантехники и в отдельных розничных магазинах для дома. Первоначальная стоимость специализированных систем может помешать некоторым домовладельцам установить эти системы, поскольку они требуют покупки и установки насоса и большого количества трубопроводов. Интегрированные системы, напротив, требуют только насоса и фитингов.Экономия энергии будет варьироваться в зависимости от конструкции водопроводной системы, метода управления и эксплуатации, а также использования домовладельцем. Система легко устанавливается и стоит менее 400 долларов.

Рекомендации по осмотру

Для всех этих систем требуется встроенный воздушный клапан и запорный клапан. Другие требования будут зависеть от конфигурации установки, но могут включать обратный клапан и дополнительный запорный клапан. Насос может быть подключен к датчику с верхним и нижним пределами температуры, так что насос будет циркулировать воду по контуру только тогда, когда датчик этого требует.

Проверки должны ограничиваться правильной работой системы.

Установка рециркуляционного насоса

ДОРОГОЙ МАЙК: У меня проблема с горячей водой в моем двухлетнем доме. Моя ванная и водонагреватель находятся на противоположных сторонах дома, и мне приходится бесконечно ждать, чтобы набрать горячую воду для душа. Ненавижу смотреть, как холодная вода течет в канализацию, пока жду. Что я могу сделать? — Ник Ф.

УВАЖАЕМЫЙ НИК: Вы можете научиться принимать холодный душ или можете установить циркуляционный насос горячей воды, чтобы минимизировать потери воды.Лучше всего устанавливать насос под раковиной, которая находится дальше всего от водонагревателя.

В новом доме встроена «петля» горячей воды, которая проходит по всему дому. Циркуляционный насос использует только часть лошадиных сил, чтобы поддерживать циркуляцию горячей воды через этот контур. Сантехническая арматура ответвляется от контура, поэтому горячая вода подается практически мгновенно.

По данным Управления водного хозяйства Южной Невады, с помощью рециркуляционного насоса можно сэкономить до 30 галлонов в день на одно домохозяйство.

Для экономии энергии у большинства насосов есть таймер, поэтому они работают только тогда, когда это необходимо.

Вы можете приобрести такую ​​систему в домашнем центре за чуть больше 200 долларов, но вам придется провести электричество на расстоянии не более 6 футов от насоса.

Насосная система создаст свой собственный контур, используя сторону холодной воды водопровода раковины в качестве возврата для горячей воды. Недостатком является то, что вам придется дать теплой воде прозрачной, чтобы получить холодную. Эта система также быстро подаст горячую воду во все приспособления между водонагревателем и раковиной, где установлен насос.

Самая большая работа — это подвести электричество к месту под раковиной. Лучше всего это сделать, подключив к розетке над раковиной и подключив питание к тому же отсеку для гвоздей. Просто поймите, что где-то внизу есть водопровод, так что не сходите с ума от пилы для гипсокартона.

Эти розетки должны иметь защиту GFCI, поэтому вам может потребоваться добавить розетку GFCI. Вам также необходимо убедиться, что существующая розетка подходит для подачи питания на новую.

Используйте датчик со шпилькой и проследите за отсеком для шпилек под раковиной.Купите коробку для ремонта и обведите ее карандашом. Неглубоко обрежьте отметку пилой для гипсокартона. Отключите питание цепи на главной панели и вытолкните заглушку в задней части существующей коробки.

Пропустите кабель NM (неметаллический) 14-го калибра через отверстие и вниз до места расположения новой коробки (вам понадобится 12-калибр, если цепь на 20 ампер). Закрепите кабель кабельным зажимом. Протолкните кабель через зажим кабеля ремоделирующей коробки и оставьте фут кабеля, входящего в коробку.Вставьте коробку для ремоделирования в отверстие и затяните винты, которые прикрепят ее к стене.

Вернувшись к существующей коробке, снимите 10 дюймов оболочки с конца кабеля, оставив 2 дюйма оболочки кабеля в коробке. Зачистите полдюйма изоляции с концов проводов и соедините их — черный с черным, белый с белым и заземление с землей — с помощью гаек. Возможно, вам придется «соединить» эти соединения (используя короткие отрезки провода для врезания в проводку) в зависимости от того, является ли розетка средней или конечной.

Таким же образом зачистите провода на новой розетке. Подключите медный провод к зеленому винту заземления на новой розетке. Подключите белый нейтральный провод к серебряной клемме, затем подключите черный горячий провод к латунной клемме. Прикрепите выход к коробке, а затем прикрепите крышку. Включите выключатель и приготовьтесь к установке водопровода.

Снова под раковиной прикрепите насос к стене с помощью прилагаемого кронштейна. Закройте краны подачи воды под раковиной и отсоедините линии подачи воды от крана.Вкрутите эти трубопроводы в нижние ниппели корпуса насоса — от горячего к горячему и от холодного к холодному.

Для подключения насоса к водопроводному крану вам понадобятся две линии подачи воды — одна для горячей, другая для холодной. Используйте тефлоновую ленту для всех соединений.

Снова включите краны подачи воды и выпустите воздух из крана. Подключите насос к розетке и установите таймер. Вы также можете запускать его автоматически, когда температура воды опускается ниже определенного уровня.

Циркуляционные насосы — Pumpsupermarket.com

AHW 25-40-180 — Циркуляционный насос горячей воды (нержавеющая сталь 304) — 50 / 60Hz

215,99 $

В корзину

AHW 25-60-130 — Циркуляционный насос горячей воды (чугун) — 50 / 60 Гц

169,99 $

В корзину

AHW 25-60-130 — Циркуляционный насос горячей воды (нержавеющая сталь 304) — 50/60 Гц

211,99 $

В корзину

AHW 25-60-180 — Циркуляционный насос горячей воды (Чугун) — 50/60 Гц

174,99 $

Добавить в корзину

Категория

Любая категория Насос переменного токаПожарные насосы MG Пожарные насосы постоянного токаНасосы постоянного токаРасходные насосыНасосы с разделенным корпусомНасосы для магазинов Крупногабаритные центробежные насосы Центробежные насосы Периферийные насосы Малые центробежные насосыЦиркуляционные насосыКоммерческие и гражданские проекты Панели управленияDAB-USADRAGFLOW Дренажные насосы для тяжелых условий эксплуатации Дренажные насосы High Flo w Дренажные насосы Марки электродвигателей G.Электродвигатели P.T.CO СТАНДАРТ IEC Стандарт IEC 60 Гц IEC 60 Гц Трехфазный Насос G.PTCO Gol серии EH Насосы Gol серии EG Насосы Gol серии ES Насосы Gol серии EA Насосы Gol серии EJСадоводствоДизельные и газовые насосы Серия JET-P Дренажные и канализационные насосы JBA и JDA Бензиновые и дизельные самовсасывающие моторные насосы JCA Центробежные одноступенчатые тракторные насосы с ВОМ Насосы для мусора JCM с открытым рабочим колесом JCS-M Насосы с открытым валом JCS-S с открытым валом / Самовсасывающие насосыJMS-USALeaderМагнитные насосыМорские и трюмные насосы SAER IR INOX316 SAER MG Marine Bronze и SS316 Дренажные насосы SS316 Морские бронзовые и Inox316 и двухуровневые двигатели Самовсасывающие насосы M-Jet с внешним эжектором для глубоких скважин Самовсасывающий 4-дюймовый насос SAER M-JET (с Bu ilt-in эжектор) SAER-USA CB Центробежные серии 6PMK Вертикальные многоступенчатые насосы — (SAER-USA) CF — ШЕСТЕРЕННЫЕ НАСОСЫ CFP SAER CM-CMP SAER FC SAER IR Серия SAER IR (1800 об / мин) — Чугун Серия SAER IR (3600 об / мин ) — Чугун серии SAER IR (3600 об / мин) — Нержавеющая сталь 316 SAER MG Серия SAER NCB SAER-AP SAER-BP SAER-KF SAER-OPS Самовсасывающие насосы Химические насосы Многоступенчатые самовсасывающие насосы Струйный насос для неглубоких скважин Самовсасывающий мусор НасосыУстройство управленияСточные насосыМягкий пускательСолнечные панелиСолнечные насосыСолнечные системыСпециальные предложения и предложенияПОДВИЖНЫЕ НАСОСЫ SPERONISПогружные двигатели 4 дюйма Погружные двигатели 6 дюймовПогружные насосы и двигатели 3 дюйма и 3 дюйма5-дюймовые погружные насосы и мотор 2-дюймовые и 2,5-дюймовые погружные насосы с мотором 6-дюймовые погружные насосы и моторы 4-дюймовые погружные насосы и двигатели Погружные насосы 6-дюймовые погружные насосы 4-дюймовые погружные насосы Емкости для систем отопления Напорные баки AQUAVAREM Баки для питьевой воды (стандарт NSF) Баки из нержавеющей стали

БЕСПЛАТНАЯ ДОСТАВКА, БЫСТРАЯ ДОСТАВКА! Пропустить

EASY SELECTOR

Термостатическая балансировка | CircuitSolver® | Для систем горячего водоснабжения

Традиционные ручные балансировочные клапаны часто не удовлетворяют динамические потребности в горячей воде систем рециркуляции горячей воды.Ручная балансировка обычно достигается путем объединения усилий нескольких подрядчиков, балансирующих и повторно балансирующих систему снова и снова для достижения требуемого расхода в статической среде во время запуска. Этот процесс балансировки приводит к огромным трудозатратам и частым обратным вызовам, поскольку динамика использования системы делает начальную балансировку неадекватной.

Хотя ручные методы балансировки хороши в теории, на практике они не работают. Завышенные затраты на рабочую силу и неспособность реагировать на динамические изменения в системе горячего водоснабжения (ГВС) подчеркивают эту неэффективность.

Термостатическая балансировка — установите и забудьте!

Чтобы преодолеть проблемы, присущие традиционным методам ручной балансировки, компания ThermOmegaTech® изобрела CircuitSolver®, первый на рынке термостатический балансировочный клапан. CircuitSolver® автоматически уравновешивает ГВС, регулируя поток через систему для поддержания заданной температуры в конце каждого ответвления подачи, устраняя необходимость в ручной балансировке, обеспечивая при этом мгновенную подачу горячей воды к каждому приспособлению.

Используя наш запатентованный привод Thermoloid®, содержащий парафиновый воск, CircuitSolver® непрерывно контролирует температуру воды и автоматически регулирует поток через систему, чтобы направить горячую воду туда, где это необходимо, чтобы приспособиться к колебаниям спроса.

Установленный на линии в конце каждого ответвления перед возвратом, CircuitSolver® использует термопривод для регулирования открытия и закрытия клапана в ответ на колебания температуры для управления потоком воды через CircuitSolver®. Когда температура воды опускается ниже заданного значения клапана, CircuitSolver® модулирует открытие, позволяя большему количеству воды течь в обратку. Когда вода снова приближается к заданной температуре клапана, CircuitSolver® автоматически переходит в закрытое положение.

Во время первоначального запуска ГВС эта модуляция обеспечивает дополнительный поток к веткам, все еще нуждающимся в горячей воде, обеспечивая термически сбалансированную систему. Во время работы после запуска каждый клапан работает независимо, регулируя расход, необходимый для удовлетворения переменных потребностей системы в горячей воде в течение дня. Чтобы избежать остановки рециркуляционного насоса в периоды низкой нагрузки, клапан никогда не будет полностью закрываться, всегда позволяя небольшую часть байпасного потока возвращаться.

Термостатические балансировочные клапаны

CircuitSolver® также можно использовать для балансировки обратного потока между главным смесительным клапаном и водонагревателем. Чтобы узнать больше об этом приложении, перейдите на страницу «Балансировка возврата ГВС с помощью CircuitSolver».

Преимущества:

• Лучшая в отрасли гарантия 3 года
• Полностью изготовлен из нержавеющей стали
• Обеспечивает быструю подачу горячей воды ко всем кранам
• Устраняет необходимость вручную балансировать систему горячего водоснабжения
• Устраняет необходимость увеличения размеров рециркуляционных насосов
• Минимизирует вызванную скоростью эрозию труб, клапанов и фитингов
• Снижает затраты на установку и обслуживание
• Способствует эффективному сбережению воды

Сертификаты:

• Сертификат NSF / ANSI 61 и нулевое содержание свинца
• Совет по одобрению штата Массачусетс
• Соответствует разделу 1417 (d) SDWA, Закону о безопасной питьевой воде
• Соответствует разделу 116875 Калифорнийского кодекса здоровья и безопасности
• Поддерживает усилия по получению сертификата LEED
• Соответствует Закону о покупках в Америке

Узнайте, как CircuitSolver® существенно повлияет на производительность, экономию и долговечность системы горячего водоснабжения в вашем здании.Чтобы узнать больше о CircuitSolver® и его применении в ваших проектах, свяжитесь с нашей командой экспертов по сантехническим изделиям.

Когда мы используем CircuitSolver®, все наши клиенты очень довольны; этот продукт решает все проблемы с циркуляцией горячей воды.

— Джон Митчелл — прибрежная механика

Стоит ли рециркуляционный насос своих денег?

Прелесть безрезервуарного водонагревателя для всего дома в том, что в нем не охлаждается нагретая вода, а только для того, чтобы ее снова нагревали, независимо от того, использовалась она или нет.

Это профи.

Вот минус — по крайней мере, при сравнении агрегатов для всего дома с установками без бака, установленными у раковины: горячая вода все еще находится далеко от многих кранов, и для воды требуется много времени. разогреть.

Потерянное время.

Потраченные впустую деньги, так как вода, за которую вы платите (если она измерена), стекает в канализацию. Один домовладелец предложил налить воду в ведро, пока она нагреется, и использовать ее для полива садовых растений.

Вот лучшее решение: Циркуляционный насос, который удерживает нагретую воду в кране и мгновенно подает ее в раковину или душ.

Вот более подробное объяснение того, как работает рециркуляционный насос, а также его стоимость, плюсы и минусы.

Что такое рециркуляционный насос для безрезервуарной системы?

Этот насос, который иногда называют циркуляционным насосом, периодически перекачивает воду обратно в водонагреватель для повторного нагрева. Есть подсказка, что это не бесплатная техника.Это предотвращает остывание воды в трубе, поэтому она становится горячей, когда вы открываете кран или принимаете душ.

Система обычно настраивается на циркуляцию воды между нагревателем и самым удаленным от него приспособлением.

Система рециркуляции включает:

1). Водонагреватель и помпа совмещенные или раздельные. Это может быть проточный водонагреватель со встроенным рециркуляционным насосом или водонагреватель и внешний насос. Rheem RTGH — один из примеров установки со встроенным рециркуляционным насосом.

Другие модели, например водонагреватели Rinnai RL, можно запрограммировать на запуск внешнего насоса в периоды пикового потребления воды.

2). Метод рециркуляции — 2 варианта. Первый вариант — это выделенная обратная линия для обращения. Это означает, что в вашем доме будет три трубы вместо двух — холодная, горячая и рециркуляционная. Это жизнеспособный вариант, если он устанавливается при первоначальной установке сантехники или если у вас одноэтажный дом, и трубы в подвале или подвал легко доступны.

Если в вашем доме нет линии рециркуляции, то в самом дальнем приспособлении будет установлен мостовой клапан, который позволит использовать линию холодной воды в качестве средства циркуляции воды обратно в водонагреватель.

3). Способ управления работой циркуляционного насоса. Два распространенных варианта — это таймер, который периодически включает рециркуляцию, и аквастат или термостат, который включает насос, чтобы поддерживать желаемую температуру воды в линии.

Многие рециркуляционные насосы имеют встроенный аквастат или таймер.

Если вам все еще интересно, что делает система рециркуляции, вот полезное видео из This Old House. На нем показан водонагреватель в виде резервуара, но принцип работы системы такой же.

Стоимость, плюсы и минусы рециркуляции

Прежде чем принимать решение о добавлении технологии рециркуляции в систему безбаквальной системы водоснабжения, необходимо учесть важные моменты.

Стоимость

• Бесконтактные нагреватели с рециркуляционными насосами: Стоимость на 250–415 долларов больше, чем у нагревателей без насосов.Это лучший выбор, если вы устанавливаете новый водонагреватель. Это экономит затраты на установку насоса.
• Отдельные рециркуляционные насосы: Если у вас безбаковый агрегат без насоса, его можно установить. Насосы стоят от 235 до 400 долларов в зависимости от требуемого размера. Некоторые из них могут быть установлены своими руками. Если вы заплатите сантехнику, стоимость установки составит от 125 до 300 долларов.
• Полные комплекты: Если вы не устанавливаете отдельную рециркуляционную трубу, можно установить перекидной клапан.По отдельности они стоят около 25 долларов. Также они доступны в полных комплектах с помпой и аквастатом. Комплекты стоят от 260 до 450 долларов.
• Линия рециркуляции: Если линия устанавливается вместе с другим водопроводом, стоимость составляет от 75 до 300 долларов в зависимости от длины линии. Когда линия будет установлена ​​позже, стоимость может превысить 1000 долларов.

Преимущества рециркуляции

Удобство: Это единственное доказанное преимущество. Вам не нужно ждать минуту или две, а иногда и дольше, чтобы горячая вода достигла крана, насадки для душа или стиральной машины.

Возможная экономия затрат: Некоторые читатели думают: «Погодите. Как это сэкономить деньги? Агрегат работает чаще, сжигает топливо, и это затраты, а не экономия ».

Совершенно верно.

Если у вас есть колодец, единственная энергия, используемая в течение времени, необходимого для того, чтобы горячая вода достигала крана, — это немного электричества для работы насоса. Технология рециркуляции обойдется вам в денег за удобство, которое она обеспечивает.

Если у вас очень дорогая вода с дозатором (например, в Калифорнии или Аризоне), то вы можете сэкономить больше денег на счетах за воду, чем потратите на газ для включения водонагревателя во время рециркуляции.

Многие продавцы поощряют рециркуляционную технологию во имя экономии. Экономия воды компенсируется сжигаемым топливом.

Недостатки рециркуляции

Стоимость системы и установки: Вы заплатите от 300 до 2000 долларов за оборудование, трубу и установку, в зависимости от того, какое оборудование вы покупаете и кто его устанавливает.

Эксплуатационные расходы: Как мы уже говорили, для многих домовладельцев стоимость природного газа или пропана будет выше, чем экономия от использования меньшего количества воды.

Стоит ли рециркуляционный насос водонагревателя без резервуара своих денег?

Это вопрос, с которого мы начали.

Теперь вы знаете факты.

Ответить на вопрос можете только вы. Для большинства домовладельцев, которые говорят «да», причина заключается в удобстве, за которое они готовы платить. Мы также опубликовали пост, в котором обсуждали лучший рециркуляционный насос для домашних мастеров, и вы можете проверить эту статью, если вы заинтересованы в установке рециркуляционного насоса для водонагревателя.

Для небольшого процента высоких затрат на воду система в конечном итоге окупится, а затем обеспечит экономию средств в будущем.

Циркуляционные насосы | Циркуляционные насосы водонагревателя

О рециркуляционных насосах

Если вы хотите сэкономить на коммунальных услугах, то рециркуляционные насосы — хороший вариант. Также известный как циркуляционные или рециркуляционные насосы , PlumbersStock предлагает широкий выбор, и это относится ко всем типам насосов .У нас даже есть насосных частей !

Что такое рециркуляционный насос?

Циркуляционные насосы — это обычно используемые центробежные насосы . Основная функция этого насоса — всегда обеспечивать подачу горячей воды как можно ближе к точке потребления в водопроводных системах и . Это помогает значительно сократить потери воды. Циркуляционный насос — это класс насосов, используемых для перемещения газов, жидкостей или полужидких материалов в замкнутом контуре. Поскольку этот насос циркулирует жидкость только в замкнутом контуре, для работы этой машины требуется значительно меньше усилий, чем для других насосов.

Немного истории об этих насосах — когда они были впервые установлены в домах, они работали 24 часа в сутки или имели таймер, срабатывающий в моменты, когда можно было ожидать горячей воды. Между работой, семьей, спортом или школой действительно нет обычного времени, когда вы можете быть уверены, что будете там, когда будет горячая вода. В конце концов, технология циркуляционных насосов горячей воды была усовершенствована и предлагала несколько различных опций, таких как кнопка по запросу или датчик присутствия, запускающий насос.Ограничение продолжительности работы насоса сэкономит вам деньги.

Эти рециркуляционные насосы обычно используются в гидравлических системах и обычно приводятся в действие электродвигателем. Как и у многих других насосов, размер меняется в зависимости от того, где он будет установлен. Для домов он будет относительно небольшим, но для промышленных и коммерческих зданий диапазон размера и мощности намного больше. Герметичные блоки бытового применения обычно имеют ротор двигателя, крыльчатку насоса и опорные подшипники, объединенные и герметизированные в водяном контуре .

Как работают циркуляционные насосы?

Самое замечательное в рециркуляционных насосах для горячей воды то, что они позволяют мгновенно наслаждаться комфортной температурой воды из крана. Он здесь, когда вам нужно, и это также более эффективный способ экономии воды. Обычно вода течет из водонагревателя по трубам и из крана, после того, как кран закрывается, вода остается в трубах и охлаждается, что приводит к тому, что вы сидите и ждете горячей воды. Что циркуляционный насос заставляет небольшое количество горячей воды непрерывно течь по трубам , начиная с водонагревателя, двигаясь к самому дальнему приспособлению, а затем возвращаясь назад.Поэтому горячая вода всегда находится в трубах, и вода не тратится зря. Сохранение увеличения тепла в системе трубопроводов также увеличивает давление в системе.

Насосы рециркуляции горячей воды Интернет

Мы предлагаем так много рециркуляционных насосов со скидкой, что сделать покупку может быть немного утомительно. Используйте фильтры в левой части страницы, чтобы уточнить результаты продукта и получить нужную деталь. При выборе циркуляционного насоса необходимо учитывать, для чего именно вы собираетесь его использовать, и при этом, какой тип трубы лучше всего использовать.
