Перечень СНиП, СП и ГОСТ по водоснабжению и канализации

СП (актуализированные редакции СНиП по водоснабжению и канализации):

СП 30.13330.2012 — Внутренний водопровод и канализация зданий (Актуализированная редакция СНиП 2.04.01-85)
заменен на
СП 30.13330.2016 — Внутренний водопровод и канализация зданий (Актуализированная редакция СНиП 2.04.01-85)
заменен на
СП 30.13330.2020 — Внутренний водопровод и канализация зданий (Актуализированная редакция СНиП 2.04.01-85)

СП 31.13330.2012 — Водоснабжение. Наружные мети и сооружения (Актуализированная редакция СНиП 2.04.02-84)

СП 32.13330.2012 — Канализация. Наружные сети и сооружения (Актуализированная редакция СНиП 2.04.03-85)

СП 10.13130.2012 — Внутренний противопожарный водопровод (Требования пожарной безопасности)

СП 8.13130.2009 — Источники наружного противопожарного водоснабжения (Требования пожарной безопасности)


ГОСТ (оформление проектной документации систем водоснабжения и канализации ВК и НВК):

ГОСТ 21. 601-79 — Водопровод и канализация. Рабочие чертежи.
заменен на
ГОСТ 21.601-2011 — Правила выполнения рабочей документации внутренних систем водоснабжения и канализации.

ГОСТ 21.604-82 — Водопровод и канализация. Наружные сети. Рабочие чертежи.
заменен на
ГОСТ 21.704-2011 — Правила выполнения рабочей документации наружных сетей водоснабжения и канализации.

ГОСТ 21.205-93 — Условные обозначения элементов санитарно-технических систем.

ГОСТ (трубы для водопровода и канализации):

ГОСТ 3262-75 — Трубы стальные водогазопроводные.

ГОСТ 6482-2011 — Трубы железобетонные безнапорные.

ГОСТ 6942-98 — Трубы чугунные канализационные и фасонные части к ним, предназначенные для систем внутренней канализации зданий.

ГОСТ 10704-91 — Трубы стальные электросварные прямошовные.

ГОСТ 18599-2001 — Трубы напорные из полиэтилена.

ГОСТ 31416-2009 — Трубы и муфты хризотилцементные.

ГОСТ ISO 2531-2012 — Трубы, фитинги, арматура и их соединения из чугуна с шаровидным графитом для водо- и газоснабжения.

ГОСТ Р 52134-2003 — Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления.

ГОСТ Р 52318-2005 — Трубы медные круглого сечения для воды и газа.

ГОСТ Р 53630-2009 — Трубы напорные многослойные для систем водоснабжения и отопления.

ГОСТ Р 54475-2011 — Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации.

ГОСТ (материалы и оборудование систем водопровода и канализации):

ГОСТ 1811-97 — Трапы для систем канализации зданий.

ГОСТ 5525-88 — Части соединительные чугунные.

ГОСТ 5915-70 — Гайки шестигранные.

ГОСТ 7338-90 — Пластины резиновые и резинотканевые.

ГОСТ 7798-70 — Болты с шестигранной головкой.

ГОСТ 8955-75 — Муфты прямые длинные.

ГОСТ 8957-75 — Муфты переходные.

ГОСТ 8958-75 — Ниппели двойные.

ГОСТ 8959-75 — Гайки соединительные.

ГОСТ 8961-75 — Контргайки.

ГОСТ 8966-75 — Муфты прямые стальные.

ГОСТ 8967-75 — Ниппели стальные.

ГОСТ 8968-75 — Контргайки стальные.

ГОСТ 8969-75 — Сгоны стальные.

ГОСТ 11614-94 — Краны смывные полуавтоматические.

ГОСТ 12815-80 — Фланцы арматуры соединительных частей и трубопроводов.

ГОСТ 12820-80 — Фланцы стальные плоские приварные.

ГОСТ 17375-2001 — Отводы крутоизогнутые.

ГОСТ 17376-2001 — Тройники.

ГОСТ 17378-2001 — Переходы.

ГОСТ 18297-96 — Приборы санитарно-технические чугунные эмалированные.

ГОСТ 19681-94 — Арматура санитарно-техническая водоразборная.

ГОСТ 21485-94 — Бачки смывные и арматура к ним.

ГОСТ 23289-94 — Арматура санитарно-техническая водосливная.

ГОСТ 23695-94 — Приборы санитарно-технические стальные эмалированные.

ГОСТ 25297-82 — Установки компактные для очистки поверхностных вод на питьевые нужды.

ГОСТ 25809-96 — Смесители и краны водоразборные.

ГОСТ 30493-96 — Изделия санитарные керамические.

ГОСТ 50851-96 — Мойки из нержавеющей стали.

ГОСТ Р 53961-2010 — Гидранты пожарные подземные.

На этой странице представлен перечень СП (актуализированных редакций СНиП) и ГОСТ по водоснабжению и канализации.


Наша проектная организация готова разработать для Вас проекты водоснабжения и канализации для объектов любой сложности на любом этапе проектирования.

Снип наружное водоснабжение и канализация



Практически все сооружения жилого или промышленного сектора имеют разветвленные коммуникации. Их частью, как правило, становится наружное водоснабжение и канализация. Эксплуатация в сложных условиях становится причиной, по которой могут упасть основные эксплуатационные характеристики. При проектировании и монтаже должны учитываться нормы, указываемые в СНиП. Рассмотрим подробнее особенности наружного водоснабжения и отвода стоков.

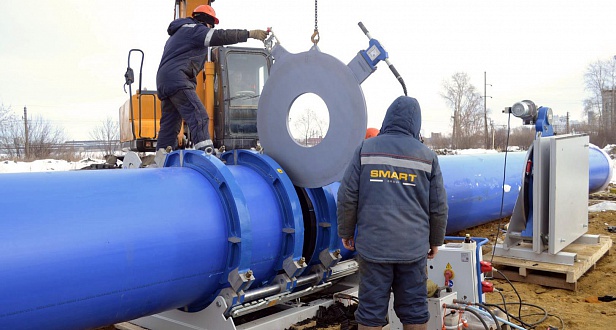

Наружное водоснабжение

Вода в сооружение подается по наружному водопроводу. Этот элемент системы должен создаваться исключительно с учетом следующих моментов:

  1. Для начала проводится этап проектирования. Он предусматривает сбор информации об условиях эксплуатации, к примеру, температура окружающей среды, возможность выпадения снега и другие моменты. Также важным параметром можно назвать потребность в воде, которая рассчитывается с учетом количества проживающих людей и потребителей. В СНиП можно встретить все требуемые формулы для гидравлического и другого расчета.
  2. Часто наружная система водоснабжения представлена трубами, которые прокладываются под грунтом. Это связано с тем, что грунт выступает в качестве естественной защиты от воздействия окружающей среды. В среднем и суровом климате также применяются материалы, которые защищают трубу от низкой температуры.
  3. Наружная система водоснабжения часто соединяется с внутренней, которая представлена сочетанием большого количество труб меньшего диаметра. Место соединения выбирается тщательно, при этом уделяется внимание подбору соединительного фитинга.

Система наружного водоснабжения зачастую создается при применении труб из стали и многих других сплавов. При этом проводится их изоляция от воздействия низкой температуры.

Наружная канализация

В СНиП также указывается то, какой должна быть наружная система канализации. К ней также предъявляется большое количество требований. Примером можно назвать тип применяемого материала трубы. В буты часто используют пластиковые трубы, в промышленности железобетонные и керамические, а также стальные. Нормы предусматривают защиту трубы от воздействия низкой температуры.


Для проектирования системы и ее монтажа СНиП может быть скачена. Документ распространяется в формате pdf, вначале указывается оглавление, благодаря которому можно быстро найти требующийся раздел.


Скачать документы:



СП 30.13330.2012 — Внутренний водопровод и канализация зданий (актуальная редакция СНиП 2.04.01-85)



СП 31.13330.2012 — Водоснабжение. Наружные сети и сооружения (актуальная редакция СНиП 2. 04.02-84)



СП 32.13330.2012 — Канализация. Наружные сети и сооружения  (актуальная редакция СНиП 2.04.03-85)





СНиП 2.04.01-85 — Внутренний водопровод и канализация зданий



СНиП 2.04.02-84 — Водоснабжение. Наружные сети и сооружения



СНиП 2.04.03-85 — Канализация. Наружные сети и сооружения





СН РК 4.01-03-2013 — Наружные сети и сооружения водоснабжения и водоотведения (КАЗАХСТАН)



СН РК 4.01-02-2011 — Внутренний водопровод и канализация зданий (КАЗАХСТАН)



СП 8.13130.2020. Системы противопожарной защиты. Наружное противопожарное водоснабжение. Требования пожарной безопасности — DWGFORMAT

Область применения

1.1.        Настоящий свод правил устанавливает требования пожарной безопасности к наружному противопожарному водоснабжению населенных пунктов и производственных объектов.

1.2.        Установленные настоящим сводом правил требования пожарной безопасности должны соблюдаться при проектировании, строительстве, реконструкции и капитальном ремонте систем противопожарного водоснабжения населенных пунктов и производственных объектов, а также пожарных резервуаров и водоемов.

1.3.        Настоящий свод правил не распространяется на предприятия, производящие, применяющие или хранящие взрывчатые вещества.

1.4.        Настоящий свод правил не распространяется на автоматические установки пожаротушения и внутренние противопожарные водопроводы, проецируемые по СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования» и СП 10.13 130.2009 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности», а также временные системы противопожарного водоснабжения.

1.5.        Настоящий свод правил используется при разработке специальных технических условий на проектирование и строительство источников наружного противопожарного водоснабжения.

Содержание

  1. Область применения
  2. Нормативные ссылки
  3. Термины и определения
  4. Общие требования
  5. Свободные напоры
  6. Насосные станции
  7. Водопроводные сети и сооружения на них
  8. Емкости для хранения воды
  9. Пожарные резервуары и водоемы
  10. Электрооборудование, технологический контроль, автоматизация и

системы управления

  1. Дополнительные требования к системам противопожарного водоснабжения в особых природных и климатических условиях

Наружное противопожарное водоснабжение: требования и проверка

Согласно нормам, система водоснабжения необходима как для обеспечения жизнедеятельности, так и пожарной безопасности на объектах промышленного производства, складирования, территориях населенных пунктов.

Она состоит из технологического ряда инженерных сооружений, оборудования, необходимых для забора воды из различных по виду источников воды, ее грубой очистки, фильтрации, транспортировки по магистральным, распределительным трубопроводным направлениям к потребителям.

Наружное противопожарное снабжение водой в большинстве случаев проектируется, создается как часть общей системы водоснабжения, наравне с питьевым, производственным водопроводом; реже как изолированная от них инженерная сеть.

Назначение такого вида водоснабжения – это оперативная подача требуемого объема огнетушащего вещества с необходимым напором за нормативный период в условиях достаточной степени надежности эксплуатации всего комплекса инженерных сооружений.

Характеристика

Условно существует два вида такого водоснабжения, не зависящие от назначения объектов, для защиты которых они предназначены:

  • Водопроводное. Выполняется забором воды из пожарных гидрантов, смонтированных на кольцевых или тупиковых участках сетей наружного противопожарного водопровода поселений или производственных, складских объектов.
  • Безводопроводное. Производится забором из емкостей (резервуаров, водоемов) и подачей воды на тушение очагов возгораний прибывающей техникой пожарных формирований, обеспеченных пожарно-техническим вооружением и/или пожарными мотопомпами, находящимися на балансе объектов защиты, доставляемых к природным, искусственным источникам водоснабжения членами ДПД, дежурным персоналом предприятий.

Характеристики наружного противопожарного водоснабжения

К естественным и искусственным источникам воды, кроме централизованных инженерных сетей наружного противопожарного водопровода городов, поселков; локальных – производственных, складских предприятий, относят:

  • Природные водоемы – моря, реки, озера; искусственные – пруды, технологические водоемы с созданием разворотных площадок на их берегах с твердым покрытием, строительством пожарных пирсов, или приемных колодцев, оборудованных решетчатыми фильтрами для задержки мусора, грязи; если земля у кромки воды заболочена и не выдержит нагрузку от установленных машин, передвижных мотопомп.
  • Пожарные водоемы – это закопанные в землю ниже глубины промерзания – на 2, 5–3 м, так же, как и трубопроводные линии наружного противопожарного водопровода, емкости из металла или монолитного железобетона. Они выполняются достаточного объема, что обеспечить необходимый по расчету расход воды для тушения горящих зданий.
  • Пожарные резервуары. Такие емкости, учитывая жесткий климат, обычно устанавливают внутри отапливаемых зданий производственного, сельскохозяйственного или складского назначения. Второй вариант – заглубление в землю, практически превращает их в пожарные водоемы.

 Для сведения: требуемое нормами распределение необходимого суммарного объема воды для целей ликвидации очагов возгораний в как в пожарных водоемах, так и в резервуарах одинаково – минимум в 2 емкостях по 50% в каждой.

Кроме пожарной техники, мотопомп подачу воды от природных, искусственных водоемов осуществляют насосные станции пожаротушения, размещаемые как в зданиях капитального характера, так и в стационарных пожарных постах, выполненных на базе утепленных контейнеров, блочно-модульных зданий из металлических сэндвич-панелей.

Максимальное расстояние, на которое возможна подача воды от пожарных станций, так же, как и от пожарных гидрантов, установленных на тупиковых участках сетей наружного противопожарного снабжения водой объектов, населенных пунктов – 200 м; для мотопомп это расстояние составляет 100-150 м, в зависимости от параметров, согласно техническим паспортам на такое оборудование.

При расстановке пожарных гидрантов, которая в значительной мере зависит от дорожной инфраструктуры городов, поселков, защищаемых объектов, максимальное расстояние между ними принимают не больше 100 м для эффективной прокладки рукавных линий от пожарной автотехники для тушения зданий.

Прокладка магистральных, распределительных направлений наружного противопожарного водопровода по нормам ведется только стальными изделиями, выдерживающими давление 15 МПа, что не позволяет осуществить, возможно, более экономически обоснованный выбор между не подверженными коррозии высокопрочными пластиками и металлом, как для труб систем пожаротушения.

Необходимый диаметр труб наружного противопожарного водопровода, объединенного с питьевым, производственным, принимается не меньше 100 мм в населенных пунктах, на территории объектов; 75 мм – для сельскохозяйственных предприятий.

Источники наружного противопожарного водоснабжения

Наружные сети

Кроме хозяйственно-питьевого водопровода, в населенных пунктах, число жителей которых больше 5 тыс. , требуется создание наружного противопожарного водоснабжения, необходимого для установки мобильной техники государственных, муниципальных пожарных подразделений, корпоративных, частных формирований на подземные гидранты для забора воды из них во время ликвидации ЧП.

Прокладка наружных магистральных, распределительных водоводов противопожарного водоснабжения производится, согласно нормам, исключительно стальными трубами, способными выдержать повышение давления до 15 МПа. Использование иных трубных изделий – высокопрочного полиэтилена, пластика, металлопластика запрещено.

Минимально допускаемый диаметр трубной разводки сетей противопожарного водовода, соединенного с хозяйственно-питьевым на территориях поселений, с производственным на промышленных предприятиях – от 100 мм, для объектов сельского хозяйства это предел уменьшен до 75 мм.

Максимально допускаемое строительными нормами расстояние между гидрантами противопожарного водопровода на территориях поселений, производств, складских комплексов – не больше 100 м, что вызвано необходимостью эффективно, быстро прокладывать рукавные линии до горящих зданий, строений, прибывающими сотрудниками пожарно-спасательных подразделений.

Пожарные водоемы

Федеральное законодательство указывает, что пожарные водоисточники должны находиться на территориях всех поселений, предприятий, организаций. При обоснованной технической, экономической невозможности строительства наружных централизованных, локальных сетей противопожарного водовода с установкой гидрантов, допустимо создавать пожарные водоемы для таких защищаемых объектов:

  • Поселений, где жителей меньше 5 тысяч.
  • Отдельных строительных объектов, размещенных за городской чертой.
  • Любых строительных объектов, при условии расхода воды на внешнее пожаротушение меньше 10 л/с.
  • Малоэтажных строений площадью, меньшей нормативной площади пожарного отсека, установленной для них.

К пожарным водоемам относятся:

  • Природные источники воды – озера, реки, моря.
  • Искусственные водоисточники – каналы, пруды, технологические водоемы производственных предприятий, содержащие, достаточный по расчетам, объем воды для целей тушения максимально возможного по размерам развития пожара на защищаемом объекте.

Природные, искусственные водоисточники, используемые для целей тушения пожаров не должны пересыхать, промерзать до дна в жаркие, холодные периоды, что основывается на данных гидрометеорологических наблюдений.

Искусственные пожарные водоемы, корпуса которых выполнены из металла, высокопрочного пластика – цистерны, емкости; железобетонных монолитных, сборных конструкций с необходимой гидроизоляцией.

Общий объем воды в таких пожарных водоемах защищаемого объекта должен быть поровну разделен в двух емкостях, резервуарах, что повышает гарантии его использования в чрезвычайных условиях тушения крупных пожаров.

Все они должны быть оборудованы для удобного подъезда, забора воды мобильной техникой пожарных подразделений, формирований:

Природные водоемы – съездами к ним, пожарными пирсами с площадками для возможности свободного разворота автотранспорта.

Искусственные – быстросъемными, легко открывающимися люками, крышками на горловинах подземных емкостей, резервуаров; площадками с твердым покрытием для установки пожарной автотехники.

Общие требования к пожарным водоемам – это обеспечение расхода воды, необходимого по расчетам, на всю требуемую нормами продолжительность тушения пожара.

Пожарные резервуары

Они являются отдельным видом пожарных водоемов, устанавливаемых внутри строительных объектов, что обеспечивает:

Быстрый доступ к ним как изнутри, так и снаружи для подключения пожарного автотранспорта, насосных станций внутреннего водопровода, используемого для ликвидации очагов возгораний с помощью пожарных кранов, установленных по этажам зданий, отметкам производственных цехов, технологических сооружений.

Гарантию не промерзания пожарных резервуаров, так как их устанавливают внутри отапливаемых строительных объектов.

Материалами для изготовления чаще всего служат стальные сплавы, но используются и закрытые емкости, выполненные из высокопрочных видов пластиков.

Требования нормативных документов и нормы проектирования

Существует СП 31.13330.2012 о наружных сетях снабжения водой, являющийся актуальной редакцией СНиП 2. 04.02-84. Однако в нем п. 5.10 указано, что все вопросы обеспечения ПБ, требования к наружному противопожарному водоснабжению – расчетным расходам воды на тушение объектов, количеству возможных одновременных пожаров, минимальным свободным напорам в сетях; а также расстановке пожарных гидрантов на них с учетом категорий зданий по взрывопожарной опасности нужно принимать согласно ФЗ-123, СП 8.13130.2020.

В Федеральном законе это указано в ст. 62, 68 – о противопожарном водоснабжении зданий, сооружений, территории городов, поселков, организаций, а в ст. 99 – об источниках противопожарного снабжении водой производственных объектов.

Второй официальный документ – это свод правил «Наружное противопожарное водоснабжение. Источники. Требования ПБ». В нем детально изложены все вопросы организационного, инженерно-технического создания, эксплуатации таких сооружений, оборудования.

Обозначение наружного пожарного водоснабжения

Прежде всего, это то, что наружное водоснабжение для борьбы с огнем обязательно необходимо иметь на территориях всех населенных пунктов, организаций, предприятий. При нецелесообразности создания централизованных, локальных инженерных сетей с пожарными гидрантами допускается организовать его из искусственно созданных пожарных водоемов, резервуаров для следующих защищаемых объектов:

  • Поселков с населением меньше 5 тысяч.
  • Отдельно расположенных зданий вне черты городов, поселков.
  • Любых зданий, если расход воды для их наружного тушения не больше 10 л/с.
  • Малоэтажных зданий площадью, не превышающей по нормам предела пожарного отсека для них.

При проектировании наружных водопроводных сетей противопожарного снабжения водой, пожарных водоемов, резервуаров на территориях производственных объектов стоит также учитывать требования генеральных планов застройки:

При хранении на складах заготовительных, перерабатывающих предприятий больших объемов лесных материалов нужно учитывать требования СП 114.13330.2016 о необходимости орошения каждого штабеля, кучи лесоматериалов 2 компактными струями воды, для чего на таких территориях возводятся пожарные вышки с установкой стационарных пожарных стволов.

Технические требования к конструкции, изготовлению, заводским испытаниям, условиям эксплуатации подземных пожарных гидрантов устанавливает ГОСТ Р 53961-2010, в частности, о том, что полный срок службы такого оборудования составляет не меньше 10 лет; а процент вероятности работы без отказа в течение 200 циклов открывания/закрывания.

Проверка работоспособности

В ППР указано следующие требования:

  • Руководители организаций, под которыми подразумеваются как руководство объектов защиты, так и инженерных служб коммунального хозяйства населенных пунктов, должны обеспечить исправность, регулярный технический сервис, ремонт источников наружного водоснабжения; организуя проверки работоспособности дважды в год – весной и осенью, составляя соответствующе акты.
  • Они также обеспечивают исправность ПГ, резервуаров, водоемов, организуют утепление, очистку от снега в холодный период; а также условия для свободного подъезда пожарной техники, возможность забора воды ежегодно в любое время.
  • Все источники противопожарного снабжения водой должны быть обеспечены указателями с направлением движения, расстоянием до них.
  • Категорически запрещена стоянка любых автотранспортных средств на крышках колодцев ПГ.

Испытания наружного противопожарного водоснабжения ведут по ГОСТ 12.4.009-83, определяющего условия к установке, обслуживанию всех видов пожарной техники для защищаемых объектов, а также ГОСТ Р 53961-2010:

  • Периодичность проверки – 2 раза в году: весной/осенью.
  • Рабочее положение гидрантов в колодцах должно быть вертикальным, а размещение позволять свободно устанавливать, открывать крышки как колодца, так и гидранта; полностью навертывать пожарную колонку; позволять свободно проводить технический сервис, ремонтные работы.
  • Отбор воды из гидрантов должен выполняться только на пожарные нужды, а также в ходе проверок на исправность, водоотдачу, при проведении технического сервиса.
  • Открытие/закрытие ПГ производится вручную ключом пожарной колонки.
  • Акт проверки составляется в свободной форме, комиссией с участием представителей пожарных подразделений, инженерных служб коммунальной инфраструктуры населенных пунктов, предприятий.
  • В нем указывается расположение, номера ПГ, водоемов, резервуаров, их основные технические характеристики, исправность/работоспособность по результатам проверки.
  • Образец акта испытаний в нормативной документации, к сожалению, не приводится, но найти в интернете подходящий бланк такого документа для конкретного объекта или населенного пункта не составит особого труда.

Акт проверки (испытания) пожарных гидрантов (водоемов) на водоотдачу

Образец акта испытаний наружного противопожарного водоснабжения

 Образцы документов доступны для скачивания по следующим ссылкам:

Акт проверки (испытания) пожарных гидрантов (водоемов) на водоотдачу

Акт работоспособности (приемки в эксплуатацию) пожарного гидранта

В то же время согласно п. 2.4.3 ГОСТ 12.4.009-83 все ПГ перед вводом в эксплуатацию и в дальнейшем каждые 6 месяцев необходимо подвергать техосмотру, проверке работоспособности, регистрируя результаты в журнале по форме 21, ГОСТ 2.601., а при обслуживании пожарного оборудования водопроводных сетей должны соблюдаться требования ГОСТ 12.3.006.

Важно знать, что инструктажи по пожарной безопасности дежурного персонала инженерных служб объекта, обучение ПТМ должностных лиц, ответственных за содержание в надлежащем виде территории предприятия, организации, противопожарных разрывов, пожарных проездов, где находятся подземные пожарные гидранты, позволяют нацелить их на режим регулярной сезонной очистки крышек от снега, льда; что бывает критически важно при возникновении пожара.

Презентация по теме доступна после статьи (кнопка «Скачать»)

Нормативная документация по разделу НВК

Система проектной документации для строительства
ГОСТ Р 21.1101-2013 Основные требования к проектной и рабочей документации
ГОСТ 21.110-95 Правила выполнения спецификаций оборудования, изделий и материалов
ГОСТ 21.205-93 Условные обозначения элементов санитарно-технических систем
ГОСТ 21.206-2012 Условные обозначения трубопроводов
ГОСТ 21.402-83 Условные обозначения трубопроводов
ГОСТ 21.704-2011 Правила выполнения рабочей документации наружных сетей водоснабжения и канализации
Проектирование и монтаж НВК
СНиП 2.04.01-85* Внутренний водопровод и канализация зданий
СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения
СНиП 2.04.03-85 Канализация. Наружные сети и сооружения
СНиП 3.05.01-85 Внутренние санитарно-технические системы
СНиП 3.05.04-85* Наружные сети и сооружения водоснабжения и канализации
ВСН 29-95 Ведомственные строительные нормы по проектированию и бесканальной прокладке в г. Москве городских двухтрубных тепловых сетей из труб с индустриальной теплоизоляцией из пенополиуретана в полиэтиленовой оболочке
СП 8.13130.2009 Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности
СП 31.13330.2012 Водоснабжение. Наружные сети и сооружения
СП 32.13330.2012 Канализация. Наружные сети и сооружения
СП 36.13330.2012 Магистральные трубопроводы
СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов
СП 73.13330.2012 Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85
СП 86.13330.2012 Магистральные трубопроводы. Актуализированная редакция СНиП III-42-80*
СП 131.13330.2012 Строительная климатология
СП 11-108-98 Изыскания источников водоснабжения на базе подземных вод
СП 40-101-96 Свод правил по проектированию и монтажу трубопроводов из полипропилена «Рандом сополимер»
СП 40-102-2000 Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов
СП 40-104-2001 Проектирование и монтаж подземных трубопроводов водоснабжения из стеклопластиковых труб
СП 40-105-2001 Проектирование и монтаж подземных трубопроводов канализации из стеклопластиковых труб
СП 40-106-2002 Проектирование и монтаж подземных трубопроводов водоснабжения с использованием труб из высокопрочного чугуна с шаровидным графитом
СП 40-109-2006 Проектирование и монтаж водопроводных и канализационных сетей с применением высокопрочных труб из чугуна с шаровидным графитом
СП 41-106-2006 Проектирование и монтаж подземных трубопроводов для систем горячего водоснабжения и теплоснабжения из напорных асбестоцементных труб и муфт
СП 41-107-2004 Проектирование и монтаж подземных трубопроводов горячего водоснабжения из труб ПЭ-С с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке
МДС 40-1.2000 Правила пользования системами коммунального водоснабжения и канализации в Российской Федерации
МДС 40-2.2000 Пособие по проектированию автономных инженерных систем одноквартирных и блокированных жилых домов (водоснабжение, канализация, теплоснабжение и вентиляция, газоснабжение, электроснабжение)
МДС 40-3.2000 Методические рекомендации по обеспечению выполнения требований санитарных правил и норм СанПиН 2.1.4.559-96 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества» на водопроводных станциях при очистке природных вод
МДС 11-21.2009 Методика определения точного местоположения и глубины залегания, а также разрывов подземных коммуникаций (силовых, сигнальных кабелей, трубопроводов газо-, водоснабжения и др.), предотвращающих их повреждения при проведении земляных работ
МГСН 6.01-03 (ТСН 40-303-2003) Бестраншейная прокладка коммуникаций с применением микротоннеллепроходческих комплексов и реконструкция трубопроводов с применением специального оборудования. г. Москва
МГСН 6.02-03 (ТСН 41-306-2003) Тепловая изоляция трубопроводов различного назначения. г. Москва
ТСН 12-307-95 Теплоизоляция трубопроводов пенополиуретаном

Об организации противопожарного водоснабжения объектов на период строительства — Новости — Пресс-центр — Главная — Департамент государственного жилищного и строительного надзора Свердловской области Официальный сайт

3 сентября 2019

Об организации противопожарного водоснабжения объектов на период строительства

(информация застройщикам с целью предупреждения нарушений обязательных требований пожарной безопасности при организации проведения строительно-монтажных работ)

В соответствии с пунктом 364 Правил противопожарного режима в Российской Федерации, утвержденных постановлением Правительства РФ от 25.04.2012 № 390 «О противопожарном режиме», к началу основных работ по строительству должно быть предусмотрено противопожарное водоснабжение объекта капитального строительства от пожарных гидрантов или резервуаров (водоемов).

Необходимость устройства и требования пожарной безопасности к источникам наружного противопожарного водоснабжения, регламентируются статьями 62, 68, 99 Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», СП 8.13130.2009. «Свод правил. Системы противопожарной защиты. Источники наружного противопожарного водоснабжения».

В соответствии с требованиями пожарной безопасности здания и сооружения, а также территории организаций и населенных пунктов (включая объекты капитального строительства) должны иметь источники противопожарного водоснабжения для тушения пожаров.

К источникам наружного противопожарного водоснабжения относятся:

  1. наружные водопроводные сети с пожарными гидрантами;

  2. водные объекты, используемые для целей пожаротушения в соответствии с законодательством Российской Федерации;

  3. противопожарные резервуары.

Необходимость устройства искусственных водоемов, использования естественных водоемов и устройства противопожарного водопровода, на период строительства, а также их параметры определяются выше названным Федеральным законом и отражены в разделе 9 проектной документации «Мероприятия по обеспечению пожарной безопасности». При разработке проекта организации строительства и графика производства работ в обязательном порядке должны учитываться требования пункта 364 Правил противопожарного режима в РФ и указываться источники противопожарного водоснабжения на период строительства объекта. Как правило, это существующий или проектируемый водопровод с установкой пожарных гидрантов находящихся на расстоянии не более 200 метров от объекта капитального строительства. В случаях, когда планом производства работ ввод проектируемых водопроводных сетей с устройством пожарных гидрантов не предусматривается к началу основных строительных работ проектом организации строительства, предусматривается устройство на территории строительной площадки запасов воды (естественных водоисточников или резервуаров) для целей пожаротушения. Объем определяется расчетом исходя из требуемого расхода воды на наружное пожаротушение в соответствии с СП 8.13130.2009. «Свод правил. Системы противопожарной защиты. Источники наружного противопожарного водоснабжения».

У въездов на строительную площадку устанавливаются (вывешиваются) планы с нанесенными строящимися основными и вспомогательными зданиями и сооружениями, въездами, подъездами, местонахождением водоисточников, гидрантов, средств пожаротушения и связи.

В соответствии с пунктом 55 Правил противопожарного режима в Российской Федерации руководитель организации обеспечивает исправное состояние пожарных гидрантов и резервуаров, являющихся источником противопожарного водоснабжения, их утепление и очистку от снега и льда в зимнее время, а также доступность подъезда пожарной техники и забора воды в любое время года и организует проведение проверок их работоспособности не реже 2 раз в год (весной и осенью) с составлением соответствующих актов. Направление движения к пожарным гидрантам и резервуарам, являющимся источником противопожарного водоснабжения, должно обозначаться указателями в соответствии с ГОСТ Р 12.4.026 с четко нанесенными цифрами расстояния до их месторасположения, а для пожарных резервуаров с указыванием объема воды.



Специалисты отдела пожарного надзора Департамента обращают внимание проектировщиков и всех участников строительства на своевременность и обязательность выполнения выше указанных требований по обеспечению строительных площадок противопожарным водоснабжением на стадии организации строительного городка и начала строительно-монтажных работ.

В соответствии с требованиями пункта 392 Правил противопожарного режима в Российской Федерации предусмотренный проектом внутренний противопожарный водопровод и автоматические системы пожаротушения необходимо монтировать одновременно с возведением объекта. Противопожарный водопровод вводится в действие до начала отделочных работ, а автоматические системы пожаротушения и сигнализации к моменту пусконаладочных работ (в кабельных сооружениях до укладки кабелей).

Назад к списку

СП 8.13130.2009 Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности (с Изменением N 1)

4 Требования пожарной безопасности к наружному противопожарному водоснабжению

4.1 Наружное противопожарное водоснабжение должно предусматриваться на территории поселений и организаций. Наружный противопожарный водопровод, как правило, объединяется с хозяйственно-питьевым или производственным водопроводом.

Примечания:

1 Допускается применять наружное противопожарное водоснабжение из искусственных и естественных водоисточников (резервуары, водоемы):

населенных пунктов с числом жителей до 5000 человек;

отдельно стоящих зданий любого назначения, расположенных вне населенных пунктов, при отсутствии хозяйственно-питьевого или производственного водопровода, обеспечивающего требуемый нормами расход воды на наружное противопожарное водоснабжение;

зданий различного назначения при требуемом расходе воды на наружное противопожарное водоснабжение не более 10 л/с;

1- и 2-этажных зданий любого назначения при площади застройки не более площади пожарного отсека, допускаемой нормами для таких зданий.

2 Допускается не предусматривать наружное противопожарное водоснабжение:

населенных пунктов с числом жителей до 50 человек при застройке зданиями высотой до 2 этажей;

расположенных вне населенных пунктов отдельно стоящих зданий и сооружений класса Ф3.1 по функциональной пожарной опасности площадью не более 150 м, класса Ф3.2 по функциональной пожарной опасности объемом не более 1000 м, классов Ф1.2, Ф2, Ф3, Ф4 по функциональной пожарной опасности I, II, III и IV степеней огнестойкости объемом не более 250 м;

зданий и сооружений класса Ф5 по функциональной пожарной опасности I и II степеней огнестойкости категории Д по взрывопожарной и пожарной опасности объемом не более 1000 м;

сезонных универсальных приемно-заготовительных пунктов сельскохозяйственных продуктов при объеме зданий не более 1000 м;

зданий класса Ф5.2 по функциональной пожарной опасности площадью не более 50 м.

(Измененная редакция, Изм. N 1).

4.2 Качество воды источников противопожарного водоснабжения должно соответствовать условиям эксплуатации пожарного оборудования и применяемым способам пожаротушения.

4.3 Противопожарный водопровод следует создавать, как правило, низкого давления. Противопожарный водопровод высокого давления создается только при соответствующем обосновании. В водопроводе высокого давления стационарные пожарные насосы должны быть оборудованы устройствами, обеспечивающими пуск насосов не позднее чем через 5 мин после подачи сигнала о возникновении пожара.

Примечание — Для поселений с числом жителей до 5 тыс. чел., в которых не создаются подразделения пожарной охраны, следует создавать противопожарный водопровод высокого давления.

4.4. Минимальный свободный напор в сети противопожарного водопровода низкого давления (на уровне поверхности земли) при пожаротушении должен быть не менее 10 м. Минимальный свободный напор в сети противопожарного водопровода высокого давления должен обеспечивать высоту компактной струи не менее 20 м при максимально необходимом расходе воды на пожаротушение и расположении пожарного ствола на уровне наивысшей точки самого высокого здания. Свободный напор в сети объединенного водопровода должен быть не менее 10 м и не более 60 м.

Ограничивают ли ваши клапаны и нагрудники для шлангов пропускную способность?

Ограничивают ли ваши клапаны и нагрудники пропускную способность воды?


Рис. 1. Желтыми стрелками выделено 15 клапанов, используемых в этом коллекторе для подачи воды в птичник для бройлеров 40 x 500.

Когда мы ремонтируем или расширяем наши существующие системы водоснабжения, мы часто не задумываемся о типах используемых нами приспособлений и клапанов.Мы часто выбираем запасные клапаны из того, что есть в наличии на ферме, или из того, что дешевле в магазине. В этой публикации содержится информация, позволяющая сделать осознанный выбор в отношении сантехники в птичнике.

В летние месяцы объем воды всегда становится проблемой для коммерческих производителей бройлеров, так как потребление птицы и системы испарительного охлаждения облагаются налогом на воду для хозяйств. Когда мы ремонтируем или дополняем наши существующие системы водоснабжения, мы часто не задумываемся о типах приспособлений и клапанов, которые мы используем.Мы часто выбираем запасные клапаны из того, что есть в наличии на ферме, или из того, что дешевле в магазине. На рис. 1 показана водяная панель коммерческого бройлерного птичника размером 40 на 500 футов желтыми стрелками, на которых выделено 15 клапанов или нагрудников для шлангов. Этот коллектор имеет 10 шаровых кранов из ПВХ и 3 латунных шаровых клапана и 2 латунных нагрудника для четвертьоборотных шлангов, что вызывает вопрос: можно ли предположить, что скорость потока из этих клапанов одинакова?

В таблице 1 показаны результаты эксперимента по оценке того, как пять типов 3⁄4-дюймовых нагрудников для клапана / шланга показали себя при испытании на поток по сравнению с открытой трубой.Эти пять примеров были выбраны потому, что они представляют собой обычные клапаны, используемые на фермах, они были легко доступны в магазинах снабжения, и они иллюстрируют факторы, которые следует учитывать при покупке клапана.

Приспособление, используемое в эксперименте, состояло из клапана управления потоком, регулятора давления, калиброванного счетчика воды, манометра и испытательного клапана (рис. 2). Регулятор давления был установлен на 40 фунтов на квадратный дюйм (psi). Три копии каждого клапана / шланга были прикреплены к испытательной арматуре с помощью штуцера.Скорость потока в открытой трубе (галлонов в минуту [галлонов в минуту]) постепенно увеличивалась с использованием клапана регулирования потока с 0 до 15,5 галлонов в минуту для каждого испытуемого клапана.

Рис. 2. Устройство для проверки расхода состоит из клапана регулирования расхода, регулятора давления, манометра, калиброванного водомера, цифрового расходомера, манометра и контрольного клапана. Каждый из пяти типов клапанов был подключен к штуцеру в конце таблицы для тестирования. Показано испытание потока в открытой трубе без клапана (слева) и нагнетателя шланга 1 (справа) с одной и той же подачей воды.

В левой части рисунка 3 показан боковой профиль каждого испытуемого клапана. Вертикальное поперечное сечение было прорезано через каждый клапан, как показано справа, чтобы показать внутренние компоненты и определить наименьшую площадь поперечного сечения, через которую должна протекать вода. Наименьший диаметр каждого клапана обозначен стрелкой. Также показан вход клапана, чтобы показать видимые ограничения.

Рис. 3. Боковой профиль (слева), вид на вход клапана (в центре) и внутренний разрез каждого испытуемого клапана.

В трубопроводной системе падение давления возникает, когда силы трения действуют против жидкости (воды или газа), протекающей через трубу или клапан. По мере того, как диаметр трубы становится меньше или жидкость должна делать крутые повороты, как, например, в шланговом нагнетателе, для поддержания заданного расхода требуется большее давление (мощность). Падение давления на клапане определяется путем вычитания давления на выходе из давления на входе, как показано на рис. 4. Если клапан открыт для наружного воздуха, как шланг, наполняющий ведро, давление на выходе будет равно 0 манометрическому давлению.

Рис. 4. Сравнение перепада давления, возникающего в открытой трубе (вверху) и нагнетательной части шланга 2 (внизу). При той же подаче добавление нагнетателя шланга 2 увеличило падение давления до 24 фунтов на кв. Дюйм и снизило расход на 3,6 галлона в минуту, или на 35,3 процента.

Рис. 5. Давление (фунт / кв. Дюйм), необходимое для обеспечения расхода воды (галлонов в минуту) для каждого испытанного нагнетателя клапана / шланга. Только для демонстрационных целей. Не по стандартам строительства или проектирования.

На рис. 5 показаны значения расхода воды на выходе (галлонов в минуту) и соответствующее падение давления (фунт / кв. Дюйм) для каждого проверенного клапана или шланга.Шланговая насадка 2 требовала давления для перемещения воды выше 2 галлонов в минуту, в то время как остальные клапаны не требовали давления до тех пор, пока поток не превысил 4 галлона в минуту. При температуре выше 4 галлонов в минуту четвертьоборотный нагнетатель шланга и нагрудник шланга 1 требуют давления для продолжения увеличения потока. Как правило, чем выше скорость потока или галлонов в минуту через сужение клапана, тем больше создается перепад давления.

Шаровые краны из ПВХ и латуни имели наименьший перепад давления по сравнению с протестированными клапанами, так как имелись минимальные внутренние ограничения. На рисунке 3 размер отверстий в шариках из ПВХ и нержавеющей стали был аналогичен диаметру трубы, как показано на разрезанных участках.Шаровые краны из ПВХ и латуни имели небольшое уменьшение площади поперечного сечения на 7,4 и 16,3 процента соответственно, как показано в таблице 2. Шаровые краны теряют только 3 процента расхода в открытой трубе.

Хотя технически это шаровой клапан, четвертьоборотный шланговый нагнетатель показал такое же падение давления, как и шланговый нагнетатель 1. Небольшой внутренний диаметр четвертьоборотного клапана уменьшил площадь поперечного сечения на 76,5 процента. Четвертьоборотный нагрудник для шланга теряет примерно треть (28.9 процентов) расхода в открытом трубопроводе. Многие версии этих четвертьоборотных нагнетателей использовались в коллекторах воды и имеют примеры с меньшим внутренним диаметром, чем протестированные здесь.

Шланговые насадки 1 и 2 были самыми ограниченными из всех клапанов, потому что они имели наименьшую площадь поперечного сечения. Снижение CSA составило 77,6 процента и 84,7 процента для нагрудника шланга 1 и нагрудника шланга 2, соответственно. Шланговый нагнетатель 1 с большим корпусом теряет примерно треть (31,1 процента) расхода в открытой трубе.Направляющая для шланга меньшего размера 2 теряет примерно половину (52,3 процента) расхода в открытой трубе. Скорость потока шланга 2, кажется, выравнивается ниже 8 галлонов в минуту. С практической точки зрения можно ожидать, что расход шланга 2 не превышает 8 галлонов в минуту, независимо от того, какое давление продолжает увеличиваться. Направляющая для шланга 2 была наименее дорогой из найденных латунных накладок, и ее часто используют для различных задач на бройлерных фермах, таких как кран для наполнения ведер, подачи воды в систему испарительного охлаждения и для подключения медикаментов.

При покупке клапанов в магазине снабжения для этого эксперимента мы обнаружили, что клапаны в контейнере часто были той же марки и выглядели очень похожими на те, что были у нас, но во время теста внутренний CSA и измеренная скорость потока были разными, доказательство того, что клапаны, которые могут выглядеть одинаково и иметь одинаковые ручки, могут иметь очень разные тела. Если вы видите большое ограничение на любом конце клапана или нагнетательной части шланга, вы также можете ожидать уменьшения расхода на выходе.

В заключение, то, что клапан подходит, не означает, что он подходит для работы. Если вы думаете, что у вас нехватка воды для птиц или испарительных подушек на ферме, убедитесь, что вы считаете водяной клапан возможным ограничением. В некоторых случаях водопровода может хватить, но компоненты внутри клапана, скрытые невооруженным глазом, вызывают ограничение. Шланговые насадки не следует использовать вместе с водопроводом, поскольку ограничение может отрицательно повлиять на все, что ниже по течению, в периоды высокой потребности в воде.Шаровые краны следует использовать везде, где вы ожидаете большего количества трубопроводов ниже по потоку, поскольку они сводят к минимуму ограничения потока. В следующий раз, когда вы будете покупать водяной клапан, делайте покупки с учетом характеристик, а не только стоимости или размера только фитинга.

Загрузить эту статью в формате PDF

Вам это помогло?
