Принцип работы насосная станция для частного дома: принцип работы, устройство, виды и цена

Устройство и принцип работы классической насосной станции водоснабжения

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире. Так было не всегда, ведь раньше, если он располагался вдалеке от централизованных коммунальных систем, то частный домовладелец физически не имел возможности создать полноценное водоснабжение или канализацию. Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации». Одним из очень важных элементов современной автономной водопроводной системы является насосная станция. Она может быть приобретена в готовом виде, а может быть собрана собственноручно. Какому бы варианту этого оборудования не было отдано предпочтение, чтобы правильно его эксплуатировать, необходимо понимать принцип работы насосной станции.

Что нужно знать при выборе агрегата?

Чтобы правильно подобрать насосную станцию под свои конкретные потребности необходимо учитывать два фактора: технические характеристики самой станции и особенности скважины.

В первом случае ключевым параметром является производительность. То есть станция должна обеспечивать подъем такого объема воды, который полностью удовлетворит все хозяйственные потребности в доме и на придомовой территории. Что касается скважины, то здесь нужно оценить такие ее характеристики:

производительность;
глубина;
статистический уровень воды – при неработающем насосе;
динамический уровень воды – при включенном насосе;
тип фильтра;
диаметр трубы.

В подавляющем большинстве классические насосные станции способны эффективно поднимать воду со скважины, глубина которой не превышает 9 м.

Правильно установленная и подключенная к водопроводной системе насосная станция

Что касается насосной станции, то, несмотря на отсутствие официальной классификации, она может принадлежать к одной из двух категорий, которые выделяют практикующие специалисты:

с самовсасывающим центробежным насосом;
с самовсасывающим вихревым насосом.

Практический опыт показывает, что для дома, в котором проживает семья из 4-х человек, вполне достаточно будет установить насосную станцию малой или средней мощности. Объем гидроаккумулятора (если он входит в комплектацию) которой будет около 20 литров. Такие станции, как правило, характеризуются производительностью 2-4 м. куб. в час и напором в 45-55 метров.

Типовая схема подключения станции с гидроаккумулятором

Как устроена насосная станция?

С накопительным баком

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

вода идет самотеком, поэтому низкий напор;

большие габариты;
сложность монтажа;
бак должен быть установлен выше уровня самой станции;
если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды.

Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

насосным агрегатом;
мембранным напорным баком, ограничивающим число запуска насоса;
реле давления;
манометром;
кабелем;
разъемом для подключения;
клеммами для заземления.

Разновидности по виду насоса

Со встроенным эжектором

Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м.

Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума. По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома. Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.

Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Безэжекторные конструкции

При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением.

В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество. Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.

Оцените статью: Поделитесь с друзьями!

Устройство, принцип работы и подключение насосной станции

Насосная станция: устройство и принцип работы

Насосная станция это, пожалуй, самый простой способ сделать водопровод в частном доме.

Разберем этот несложный аппарат по составным частям:

Насосная станция: устройство

Насос, установленный на гидроаккумуляторе включается при помощи реле давления, которое работает по следующему принципу — при падении давления в системе до определенной величины (чаще всего 1.5 атмосферы) реле включает питание насоса и он начинает качать воду из скважины.

Как только прекращается разбор воды (закрывается смеситель, душ, кран полива итд), давление в водопроводе начинает расти и при достижении значения в 3 атмосферы реле размыкает цепь

питания насоса.

Таким образом насосная станция поддерживает давление в системе водоснабжения в определенных пределах (1,5 — 3 атмосферы).

Её можно применять и в целях повышения давления, если ваш дом подключен к центральному водоснабжению, но не хватает напора.

Насосная станция: технические характеристики

Ниже приведены самые важные технические характеристики насосов-автоматов:

Высота подъема воды до 9 метров.
Расход от 40 до 120 л/мин (для частного дома обычно хватает 65-70 л/мин).
Мощность двигателя не более 1,8 кВт (самые популярные модели 600 — 900 Вт).

Диаметр резьбовых соединений чаще всего 1 дюйм.
Напряжение питания 220 В частота тока 50 Гц.
Напор насосных станций лежит в пределах от 40 до 60 м.

Подключение насосной станции

Монтаж насосной станции

Не забудьте внимательно прочитать руководство пользователя!!!

Перед установкой необходимо проверить не заблокирован ли вал насоса. Для этого нужно снять кожух с вентилятора и осторожно попробовать повернуть его. Если вал заблокирован его необходимо провернуть при помощи отвертки.
Насос должен устанавливаться в месте с хорошей вентиляцией и защищенном от атмосферных осадков. Диапазон рабочих температур для насосной станции лежит в пределах от 0 до 40 градусов Цельсия. При падении температуры ниже нуля насос будет разморожен, что приведет к дорогостоящему ремонту.
Основание, к которому будет закреплена станция, должно быть достаточно жестким и хорошо поглощать вибрацию от работы насоса.
Станция должна быть расположена максимально близко к источнику воды.
Насос для правильной работы должен быть расположен горизонтально.
Внутренний диаметр всасывающей магистрали не должен быть меньше, чем диаметр резьбы. При глубине забора более 4 метров или при наличии длинного горизонтального участка трубы, рекомендовано увеличить диаметр всасывающей магистрали и поставить на ее конец обратный клапан с сеткой. Поясню это так, диаметр резьбы на насосе равен 1 дюйм (DN25) — это значит, что необходима труба или напорный шланг с таким же внутренним диаметром DN25. Самым популярным материалом для такой всасывающей магистрали является труба ПНД диаметром 32 мм.

Соблюдая эти правила, вы сможете самостоятельно установить насосную станцию, но все равно не забудьте ознакомиться с руководством пользователя, которое идет в комплекте.

Помимо вышеперечисленных правил могут быть и иные рекомендации производителя, которыми нельзя пренебрегать.

Подключение электрооборудования к насосной станции

Необходимо проверить совпадение параметров насоса с параметрами электрической сети.
При стационарном монтаже по правилам техники безопасности желательно использовать предохранительные автоматы. Однофазные насосы оборудованы защитным тепловым реле и поэтому могут подключаться непосредственно в сеть 220 В

Запуск насосной станции своими руками

Перед запуском необходимо заполнить насосную часть и всасывающую магистраль чистой водой через специальное отверстие на насосе закрытое резьбовой заглушкой. После заполнения пробку необходимо завинтить на прежнее место. Работа без воды вызовет повреждение гидравлической части — повреждение рабочего колеса и уплотнений.
После включения насоса необходимо проверить правильность вращения двигателя ( для трехфазных насосов). Если смотреть на вентилятор, он должен вращаться по часовой стрелке. Если он крутится против часовой, то необходимо изменить подключение — надо поменять местами два фазных провода.
Станция не должна запускаться чаще, чем 20 раз в час. Иначе двигатель будет перегреваться. Частые включения могут быть вызваны малым объемом гидроаккумулятора при большом расходе воды или неисправностью его мембраны (она может порваться). Кроме того может неправильно работать автоматика станции, в этом случае нужно обратиться в ближайший сервисный центр производителя.

Обслуживание насосной станции

Обслуживание насосной станции состоит в основном в контроле давления воздуха в гидроаккумуляторе — давление должно быть равным 1,5 атмосферы.

При падении производительности насоса необходимо обратиться в сервис по месту жительства.

Самостоятельно разбирать насос можно, но стоит заранее подумать сможете вы его собрать обратно или нет.

На этом мы сегодня закончим, жду ваших вопросов в комментариях.

Устройство и принцип работы насосной станции

Насосная станция — это оборудование, предназначенное для обеспечения водоснабжения и для повышения давления в трубопроводной системе.

Для того, чтобы не ошибиться в выборе оборудования этого типа хозяину необходимо знать принцип работы и устройство насосной станции.

Повысительная насосная станция для частного дома в этом случае является очень хорошим вариантом, ведь она позволяет осуществить автоматическую подкачку и подачу воды в любую необходимую Вам точку дома, а так же она способна обеспечить необходимое давление в водопроводе при любых условиях, даже при выключенном насосе.

Содержание статьи

Насосная станция для воды абсолютна автономна и не требует вмешательства и постоянного контроля. Для её работоспособности необходимо только подключение к электрической сети.

В этой статье будет рассмотрено устройство насосной станции и входящих в её комплектацию гидроаккумулятора и управляющих реле, а так же принцип работы оборудования.

Назначение и устройство насосной станции

Насосная станция повышения давления предназначена для автоматизированного обеспечения водой частного дома или коттеджа. Она может подавать воду из любого источника, скважины, колодца или другого резервуара. Её основное достоинство – это постоянное давление в трубопроводе, что позволяет подключать и пользоваться любой техникой.

Каждая станция состоит из:
  поверхностного насоса;
  гидроаккумулятора;
  манометра;
  блок управления;
  арматуры.

Система насосной станции – это комплекс оборудования работающего сообща, основным узлом в котором является циркуляционный агрегат.

Насос.

В зависимости от того, какое назначение имеет каждая конкретная насосная станция, она комплектуется своим типом насоса.

Большинство насосных станций укомплектованы поверхностными центробежными насоса с эжектором или без него.

Эжектор в насосной станции для водоснабжения – это специальный конструктивный блок, который обеспечивает подъем воды из скважины или колодца. Принцип работы эжектора в насосной станции основан на создании внутри корпуса зоны разрежения (вакуума), куда всасывается вода.

Наличие эжектора обеспечивает подъем воды с небольшой глубины – до 10 метров.

Бытовые насосные станции обладают хорошим напором и высокой производительностью.

Мы собрали все типы насосных станций в отдельной статье.

Гидроаккумулятор.

Предназначен для поддержания необходимого давления в водопроводной системе дома. Современные станции обеспечивают давление до 2 бар, а этого вполне хватит для работы любой техники, например, стиральной или посудомоечной машины.

Манометр.

Этот измерительный прибор необходим для визуального контроля за текущим давлением в трубопроводной системе.

Блок управления.

В его задачу входит автоматический контроль давления в системе, а также включение скважинного насоса при низком давлении в гидроаккумуляторе и отключение при достижении заданного уровня давления. Регулировку заданных параметров системы выполняет реле давления.

Арматура.

В эту категорию входят все узлы, необходимые для подключения насосной станции к трубопроводной системе – вентили, краны и патрубки.

Все составляющие насосной станции Вы можете купить отдельно, но практичнее приобретать оборудование в сборе. Сборная конструкция продумана производителем до мелочей и проверена на стенде, поэтому Вам остается только подключить станцию к трубопроводу и электропитанию.

Принцип работы насосной станции

Работа насосной станции состоит в следующем:

1. скважинный насос закачивает воду в гидробак (гидроаккумулятор и создает необходимое давление в системе водоснабжения).

2. При открытии крана потребителя – например, крана в мойке (или душа, или подключения стиральной машины), включается поверхностный насос для обеспечения необходимого напора. При этом количество воды в системе уменьшается, а её давление падает.

3. Уровень воды в гидробаке падает до минимально допустимого значения, которое контролирует реле давления.

4. Как только давление в гидробаке достигает минимально допустимого значения, блок управления станции запускает скважинный насос и заполняет бак новой водой из скважины.

5. Как только уровень воды в баке и давление в гидроаккумуляторе достигают максимально допустимого значения блок автоматики станции отключает питание насоса в скважине.

6. Насосная станция готова к работе.

Управление насосной станцией производится в автоматическом режиме. Вы просто устанавливаете необходимое давление на соответствующем реле, подключаете насос к баку гидроаккумулятора (в случае если они продаются отдельно друг от друга) и забываете об этом узле до срока технической проверки.

Частота включения насоса в скважине напрямую зависит от объема бака гидроаккумулятора. Чем больше бак, тем реже необходимо включать оборудование. В зависимости от конкретной модели бывают гидроаккумуляторы на 14, 20 и 50 литров.

Гидроаккумулятор насосной станции

Гидроаккумулятор насосной станции представляет собой ёмкость цилиндрической формы, разделенную на две части эластичной мембраной.

Насосная станция с гидроаккумулятором на заводе изготовителе заполнена газом, при этом создается определенное давление.

При включении насоса в незаполненную газом ёмкость гидроаккумулятора поступает вода. Эта ёмкость постепенно заполняется, эластичная мембрана, разделяющая эти две ёмкости, растягивается, при этом газ во второй ёмкости сжимается ещё больше.

Так в гидроаккумуляторе создается давление, величина которого контролируется автоматикой. Когда давление в насосной станции достигнет порогового значения (от 2 до 4 атм.) автоматика дает команду на отключение насоса и прекращение заполнения гидроаккумулятора водой.

Давление стабильно, насос не работает. Так продолжается пока не откроют кран или не включат какой либо прибор-потребитель воды. Тогда вода начинает уходить и давление в гидроаккумуляторе насосной станции постепенно падает.

При достижении нижнего порога, срабатывает автоматика, и на насос поступает команда на включение. Насос снова наполняет гидроаккумулятор водой, выравнивая давления до положенного.

Заполнение гидроаккумулятора насосной станции водой осуществляет скважинный насос, а его работу контролирует блок автоматики.

Реле давления насосной станции

Блок управления насосной станцией предназначен для своевременного включения и выключения насосной станции.

Для выполнения этих функции в комплектацию блок а управления входит манометр для определения текущего давления и реле управления насосом.

Устройство реле управления включает две пружины. Большая пружина настроена таким образом, чтобы замкнуть цепь электропитания при минимальном уровне давления в гидробаке.

Малая пружина в противовес большой размыкает цепь электропитания при достижении максимального давления.

Реле давления на заводе настраивается таким образом, чтобы включать насос при достижении давления в 1,4 бара и выключать на отметке установленной производителем (и указанной в документации к оборудованию).

Основная проблема, с которой можно столкнуться при эксплуатации насосной станции – сухой ход. Сухой ход – это работа оборудования незаполненного водой. В этом случае не происходит смазывания трущихся частей и оборудование выходит из строя.

Современные модели насосных станций снабжаются защитными устройствами, имеющими вид датчиков. Такие датчики могут отключать оборудование при перегреве и в случае сухого хода – когда в водопроводной магистрали нет воды. Убедитесь в наличие такой функции у приобретаемой Вами модели.

Насосная станция – основные характеристики

В зависимости от того где Вы хотите использовать оборудование зависят характеристики, которые должна выдавать насосная станция водоснабжения: напор, мощность, производительность, глубина забора воды.

Обобщив все предыдущие советы представляем Вам поэтапный план подбора насосной станции для дачи или загородного дома.

1 Необходимо определить источник водоснабжения – скважина или колодец. Если насосная станция должна обеспечить всасывание с глубины до 8 метров, то подойдет станция с поверхностным насосом, если глубина от 10 метров и более, то необходимо использовать погружной насос.

2 Необходимо определиться с техническими параметрами насоса. Выбирайте насос наиболее подходящий Вам по расходу (производительности) и напору(высоте подъема воды) для обеспечения хорошего давления и напора воды в доме. К этим показателям рекомендуется прибавить от 10 до 20% мощности, затрачиваемой на гидравлические потери в различной арматуре и фильтрах.

3 Выбор гидроаккумулятора осуществляется по его объему. Объем рассчитывается на основании того, сколько Вам необходимо воды при отсутствии электричества. На семью из 3-4 человек рекомендуется брать гидроаккумулятор объемом 50 литров, а для одного человека вполне достаточно и 24 литров. От объема гидроаккумулятора зависит ресурс насоса, чем реже включается насос, тем больше он проработает без ремонта.

Вместе со статьей «Устройство и принцип работы насосной станции» читают:

устройство, как работает, основные узлы

Насосная станция позволяет повысить эффективность системы водоснабжения, безопасность оборудования и трубопроводов. Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии. При постоянном использовании, постоянном или долговременном проживании в частном доме, такая станция значительно повышает уровень комфорта.

Устройство и принцип работы

Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

Водозабор, расположенный в скважине или колодце, оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.

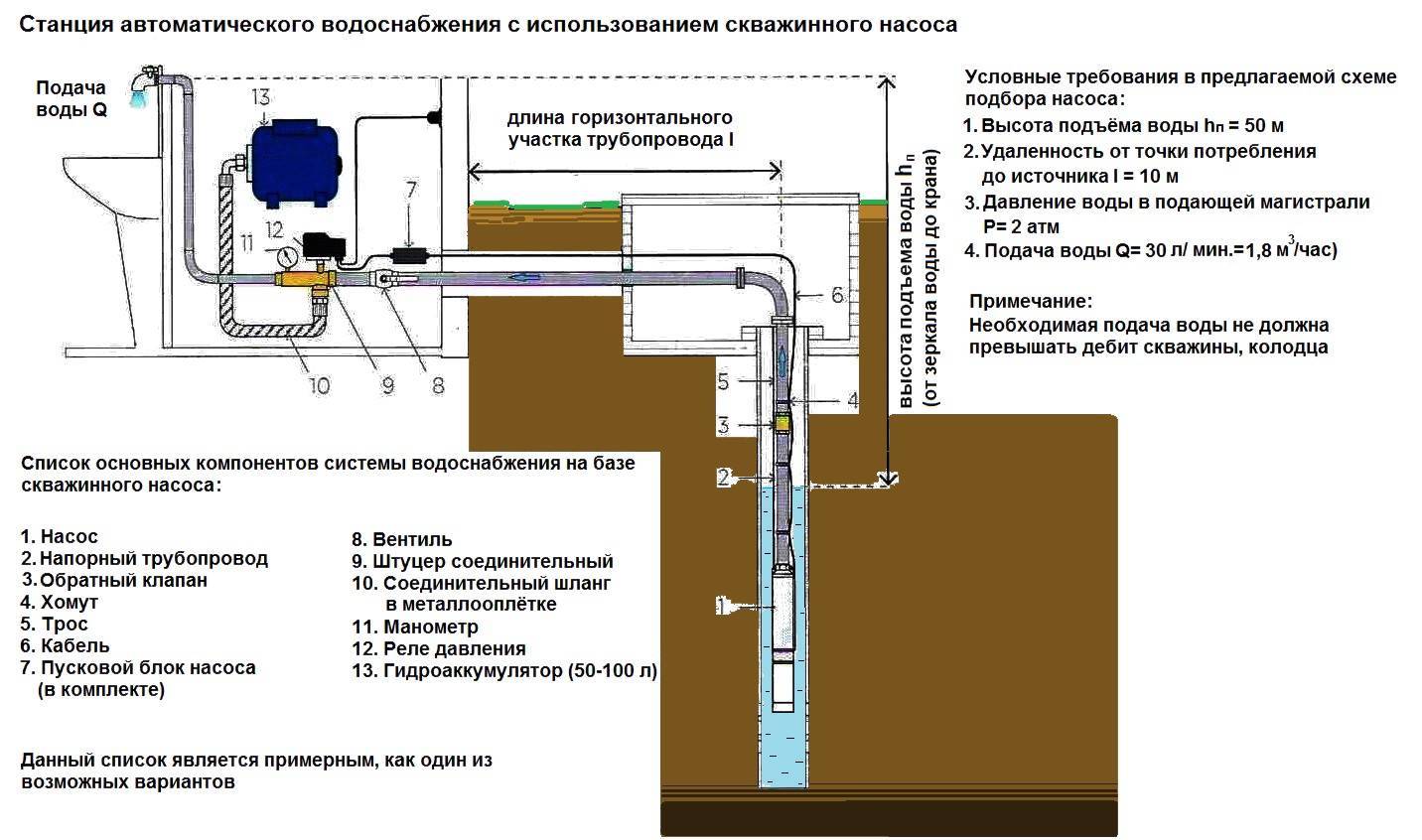

На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

возможность подачи воды при отсутствии электроснабжения,
стабильность напора в системе,
компактность и небольшой вес комплексного оборудования,
возможность выбора места установки,
экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
долговечность оборудования.

Выбор накопителя

Напорные водонакопители (обычные емкости, расположенные на высоте, что обеспечивает возможность подачи воды в систему самотоком) все чаще заменяются на более современные и эффективные гидроаккумуляторы.

Схема насосной станции с накопительным баком и погружным насосом

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же. В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора.

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем. Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя. В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

Принцип работы насосной станции с гидроаккумулятором

Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос. Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

Насосное оборудование

Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами. Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

Дополнительную информацию о схеме подключения насосной станции для частного дома или дачи вы можете найти в другой статье.
Если вам интересно, какие бывают баки для душа с подогревом и без него, то рекомендуем ознакомиться с нашим материалом на эту тему.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений. Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета. В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Важно: Следует учитывать при выборе модели, что эжектор насосной станции может быть выносным или встроенным.

Оснащенный внешним эжектором, который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям.

Насосная станция с внешним эжектором

К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома. При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат. Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

О том, как выбрать насосную станцию для дачи, более подробно мы рассказали в отдельной статье.
Если в процессе ее эксплуатации возникнет необходимость в ремонте, то вам будет полезен наш материал, в котором разобраны стандартные неисправности и даны рекомендации по их самостоятельному устранению.
Информацию про самостоятельную чистку колодца вы найдете на этой странице http://okanalizacii.ru/vodosnabzhenie/kolodec/kak-pochistit-svoimi-rukami.html. Описаны технологии и необходимые приспособления для работ.

Автоматические системы управления

Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.

Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:

повышения температуры (перегрева) насоса,
перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

Принцип работы и устройство насосной станции. Как работает насосный агрегат

Насосы и насосные станции – важный элемент быта в частном дому. Знание об устройстве и принципе работы насосной станции поможет не только избежать ошибок при выборе.

Каково устройство насосной станции

Не зависимо от того, будь то насосы для бассейнов или для водоснабжения, все они схожи по устройству и принципу работы. Например, основные элементы устройства насосной станции:

Манометр – необходим для контроля давления.
Электродвигатель – обеспечивает работоспособность.
Поверхностный электроцентробежный насос – благодаря ему вода поступает и распределяется в доме.
Резервуар – для хранения определенного запаса жидкости.
Водозабор, фильтрующая сетка и обратный клапан – осуществляют функции: набор воды, ее фильтрацию и предотвращение оттока.

Обратный клапан, как и водозабор с сеткой размещаются в скважине.

Всасывающая магистраль – часть насоса, по которой вода передается от насоса в водопровод.

В зависимости от назначения насосной станции и требований потребителя устройство агрегата может иметь такие дополнения:

Накопительный бак – встречается в устаревших насосных станциях. Занимает много места.
Реле давления — для включения и отключения агрегата при пиковых значениях давления. Встречается в насосных станциях с гидроаккумулятором.
Мембранный бак – благодаря ему при включении агрегата водопроводу не грозит гидроудар. Встречается только в гидроаккумуляторных насосах.
Эжектор – создает давление, с помощью которого станция перекачивает воду с большой глубины.
Автоматическая система управления – важна, если устройством постоянно пользуются. Регулирует работу агрегата при перепадах напряжения в сети, при холостом ходе, при перегреве и др.

По какому принципу работает насосная станция

Все насосные станции для водоснабжения работают по одинаковому принципу:

1. При включении агрегата происходит отбор воды (под давлением) из источника и ее накопление. Когда вода собирается до определенного значения, давление между мембраной и резервуаром уравновешивается. Станция отключается.
2. При потреблении воды снижается давление и жидкость из резервуара поступает через водопровод в кран.
3. Когда уровень жидкости и давления достигает критического значения, насосная станция снова включается для забора воды.

Благодаря информации о принципе работы насосной станции и ее устройстве Вы сможете грамотно организовать водоснабжение в доме. Также выбранный Вами насос гарантированно не выйдет из строя раньше времени.

Интернет-магазин «Богатый дом» — сайт, где Вы без проблем найдете насосы и насосные станции для скважин и колодцев по подходящей стоимости. Обращайтесь к нам, если Вам нужно качественное оборудование для водоснабжения и отопления!

Устройство и принцип работы насосной станции с гидроаккумулятором для частного дома

Принцип работы насосной станции и ее устройство

Насосная станция позволяет повысить эффективность системы водоснабжения, безопасность оборудования и трубопроводов.

Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии.

При постоянном использовании, постоянном или долговременном проживании в частном доме, такая станция значительно повышает уровень комфорта.

Водозабор, расположенный в скважине или колодце оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.

На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

возможность подачи воды при отсутствии электроснабжения,
стабильность напора в системе,
компактность и небольшой вес комплексного оборудования,
возможность выбора места установки,
экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
долговечность оборудования.

Выбор накопителя

Схема насосной станции с накопительным баком и погружным насосом

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же.

В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора.

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем.

Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя.

В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

Принцип работы насосной станции с гидроаккумулятором

Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос.

Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

Насосное оборудование

Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений.

Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета.

В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную.

Но они также чувствительны к песку в воде и другим загрязнениям.

Насосная станция с внешним эжектором

При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат.

Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

Автоматические системы управления

повышения температуры (перегрева) насоса,
перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

Источник: http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/princip-raboty-nasosnoj-stancii.html

Устройство и принцип работы классической насосной станции водоснабжения

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире.

Так было не всегда, ведь раньше, если он располагался вдалеке от централизованных коммунальных систем, то частный домовладелец физически не имел возможности создать полноценное водоснабжение или канализацию.

Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации».

Одним из очень важных элементов современной автономной водопроводной системы является насосная станция. Она может быть приобретена в готовом виде, а может быть собрана собственноручно. Какому бы варианту этого оборудования не было отдано предпочтение, чтобы правильно его эксплуатировать, необходимо понимать принцип работы насосной станции.

Что нужно знать при выборе агрегата?

производительность;
глубина;
статистический уровень воды – при неработающем насосе;
динамический уровень воды – при включенном насосе;
тип фильтра;
диаметр трубы.

Правильно установленная и подключенная к водопроводной системе насосная станция

с самовсасывающим центробежным насосом;
с самовсасывающим вихревым насосом.

Типовая схема подключения станции с гидроаккумулятором

Как устроена насосная станция?

С накопительным баком

Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку.

Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

вода идет самотеком, поэтому низкий напор;
большие габариты;
сложность монтажа;
бак должен быть установлен выше уровня самой станции;
если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

насосным агрегатом;
мембранным напорным баком, ограничивающим число запуска насоса;
реле давления;
манометром;
кабелем;
разъемом для подключения;
клеммами для заземления.

Разновидности по виду насоса

Со встроенным эжектором

Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума.

По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома.

Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Безэжекторные конструкции

Источник: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/ustrojstvo-i-princip-raboty-nasosnoj-stancii.html

Как подключить гидроаккумулятор в систему водоснабжения

Главная » Водоснабжение » Как подключить гидроаккумулятор в систему водоснабжения

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода.

Это позволяет практически избавиться от кратковременных включений насоса.

Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом.

Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор.

Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
Создать небольшой запас воды на случай отсутствия электроэнергии.Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

для холодной воды;
для горячей воды;
для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу.

Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах.

Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется.

При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости.

Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса.

Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте.

Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды.

Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек.

Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать.

Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм.

Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое.

Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен.

Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр.

Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм.

Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла.

Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет.

Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

насоса;
гидроаккумулятора;
реле давления;
обратного клапана.Схема подключения гидроаккумулятора

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр.

К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу.

Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше.

Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100.

Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Источник: http://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Принцип работы и устройство насосной станции водоснабжения

26 Февраля 2018

С автономным водоснабжением небольшого частного дома способен справиться обычный бытовой насос. Однако в случае с двухэтажным коттеджем и количеством жильцов от пяти нужно что-то более мощное.

Без гидроаккумулятора, реле давления и манометра здесь обойтись будет сложно.

Но надо четко себе представлять устройство и принцип работы насосной станции с ним, иначе при выборе этого оборудования можно сильно просчитаться.

Для организации водоснабжения в частном доме магазины предлагают насосные станции в виде компактного блока из гидробака, блока автоматики и электронасоса. Также можно подобную установку подачи воды собрать из отдельных частей и оборудования. Оба варианта приемлемы, но лучше выбрать готовый комплект с гарантией производителя. Это обойдется дешевле и практичней при дальнейшем обслуживании. По устройству собранная в заводских условиях насосная станция водоснабжения отличается от поверхностного насоса наличием системы управления по значениям давления.
В состав входят следующие функциональные компоненты:

Поверхностный электронасос.
Гидроаккумулятор с ниппелем и внутренней резиновой “грушей”.
Манометр.
Реле давления.
Соединительная арматура.

Для забора воды к ней подсоединяется всасывающая труба с обратным клапаном и сетчатым фильтром. А к выходному отверстию установки подключается магистраль, транспортирующая перекачиваемую жидкость к точкам потребления. При этом если станция имеет встроенный фильтр и клапан, то ими всасывающий шланг можно не дополнять.

Гидравлический мембранный бак вкупе с центробежным насосом способен поддерживать в водопроводе коттеджа давление в 1,5 атмосфер.

Этого вполне достаточно для стабильной работы всей бытовой техники, которая устанавливается в частных домах.

Причем большая часть моделей гидроаккумуляторов рассчитана на 4,5 атмосфер максимально возможного давления, чего с избытком хватает даже для коттеджа в два-три этажа.

Автоматическая станция компакта и не требует тяжелого бетонирования площадки под оборудованием. Самый большой ее элемент – это аккумулирующий воду бак. Однако для ее установки требуется отдельное помещение из-за создаваемого при работе гула. Чаще всего всю установку монтируют на первом этаже или в подвале, где удобней всего ее эксплуатировать и обслуживать.

Несколько дорогим, но вполне разумным решением для размещения оборудования может стать кессон, в котором может быть расположен как весь комплекс агрегатов, так и насос с автоматикой без гидробака, установленного в доме. Бюджет вариант расположения станции на даче предполагает устройство отдельного павильона, защищающего агрегат от атмосферного негатива.

Состав и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Основные элементы реле – две пружины. Большая настроена на замыкание контура при самом низком давлении в мембранном баке, когда в нем мало воды. А меньшая контролирует максимум давления, размыкая цепь при достижении последнего.

Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно
менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры.

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока. Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.

Принцип работы насоса с гидроаккумулятором

Емкость мембранного бака подбирается с учетом объема водопотребления. Семейной паре вполне хватит варианта в 25–40 литров, а для семейства в несколько человек придется подбирать устройство от 100 литров. Баки менее 15 л и вовсе покупать рекомендуется только для сезонного использования на даче. Из-за постоянной подкачки воды мембрана в них быстро изнашивается.

В гидробак в исходном состоянии через ниппель (воздушный клапан) закачан воздух, создающий давление в 1,5 атм. Во время работы в мембрану под давлением закачивается вода, сжимающая воздушный «запас». При открытом кране сжатый воздух выталкивает воду.

Считается, что чем больше емкость, тем дольше прослужит насосное оборудование, потому что численность циклов включения/выключения сократиться. Однако бак большой вместительности стоит немало.

По правилам гидробак подбирают на основании расчетов, исходя из указанных производителем значений давления включения и выключения, реального расхода воды при включенных одновременно водозаборных точках.

Резерв жидкости в гидравлическом баке обычно составляет около трети от общего объема емкости. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного напора воды в трубах.

Если гидроаккумулятор в систему водоснабжения встраивается для минимизации связанных с гидроуарами рисков, то бак можно подбирать небольшого размера. В этом случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя удар, сгладив его последствия.

Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос на 1,5 м3/ч, для 50-ти литров – 2,5 м3/ч, а для резервуара на 100 л – не менее 5 м3/ч).

Работает автоматическая насосная станция в два цикла:

Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха.
При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.

Устройство гидроаккумлятора для насосной станции водоснабжения предельно просто. Он состоит из металлической корпуса и герметичной мембраны, которая разделяет все пространство внутри на две части. В первой из них находится воздух, а во вторую подкачивается вода.

После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что выдавливаемая нажимом воздуха на мембрану вода начинает постепенно перетекает в систему водоснабжения. В какой-то момент бак опустошается до такой степени, что напор ослабевает. После этого опять включается насос, запуская цикл работы насосной станции по новой.

При пустом баке мембранная перегородка сминается и прижимается к фланцу входного патрубка. После включения гидронасоса мембрана расправляется водным давлением, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно это взаимодействие газ-жидкость через изменяющийся барьер и лежит в принципе работы мембранного бака насосной станции.

Какое выбрать насосное оборудование

Насосные станции заводской компоновки идут с поверхностным гидронасосом, часто имеющим внутренний или внешний эжектор. Однако гидроаккумуляторы можно также использовать с погружным насосным оборудованием, но им присваивается несколько иной технический термин «насосная система».

В случае работы в тандеме со станцией мембранные баки могут быть меньше объемом, чем гидробаки для систем с погружными насосами. Это связано с тем, что у погружных насосных агрегатов число допустимых в час включений/выключений меньше, чем у поверхностных насосных машин.

Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине водозабора. Они воду способны поднять только с 7–8 метров. Однако они выдают мощный водяной напор на выходе со столбом воды в 40–60 метров (4–6 бар).

Выбор места для станции водоснабжения

Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м. Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.

Автоматическую станцию системы автономного водоснабжения можно расположить:

на улице в кессоне возле скважины;
в возведенном специально для насосного оборудования утепленном павильоне;
в подвале дома.

Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта.

При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна.

При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 — 60 см или прокладывается на поверхности.

Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода. Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.

Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.

Возможные неполадки в работе установки

Если насос слишком часто включается и тут же отключается, то необходимо немедленно проверить давление воздуха в гидроаккумуляторе. При заниженных показателях надо будет оный подкачать. Но устранить проблему таким способом получится только в том случае, если мембрана и корпус бака не повреждены.

Здесь уже поможет только обращение в сервисный центр к ремонтникам.
При появлении водных капель на ниппеле воздушного клапана гидроаккумулятор надо немедленно отсоединить от водопроводной системы. Это прямой признак повреждения мембраны. Без ее замены в подобной ситуации не обойтись.

Воздух в водопроводную систему частного дома через мембранный бак поступать не должен. Если насос вовсе не хочет включаться, то стоит посмотреть на регулировку реле давление. Бывают случаи, когда оно настроено на слишком высокое давление. Но возможен и вариант с попаданием воздуха во всасывающий шланг, что приводит к срабатыванию защиты от сухого хода.

Насосный агрегат является неотъемлемой частью автономной системы водоснабжения. Он обеспечивает подачу воды из скважины либо колодца, водораздача которой дальше по коттеджу осуществляется за счет работы самого насоса, использования водонапорного бака либо применения гидроаккумулятора.

Гидропневматическая водоподъемная установка и водонапорная емкость предназначены для поддержания постоянного давления во внутридомовой системе водоснабжения. Использование при раздаче воды по коттеджу только одного насоса сопряжено с множеством проблем.

При такой компоновке автономного водоснабжения насосное оборудование вынуждено постоянно включаться/выключаться, из-за чего его срок службы резко сокращается. А в ситуации с отключением электроснабжения жилище вовсе остается без воды.

Чтобы уменьшить износ насосов и обезопасить дом на случай аварий на электрических сетях, в систему водоснабжения дома включается дополнительный накопитель.

Это может быть водонапорный бак на чердаке, из которого вода до сантехнических приборов течет самотеком, либо поддерживающий напор в сети искусственным путем гидроаккумулятор (он же мембранный бак или гидробак). В обоих случаях насос включается для формирования запаса воды в емкости.

Только во втором случае запас создается в автоматическом режиме системой управления по параметрам давления. При этом, накопительный бачок позволяет создать резерв воды на случай отключения электропитания, а система с гидробаком без электроэнергии не будет работать вообще.

Однако накопитель в наполненном состоянии отличается немалым весом и при установке в пределах чердака требует укрепления перекрытия и теплоизоляции. Вариант с мембранным баком более удобен и практичен. Принцип работы системы водоснабжения с такой насосной станцией основан на искусственном поддержании водного напора в трубах.

Сам насос, качающий воду из водозабора, включается только для заполнения емкости. Далее ее подача в систему осуществляется при помощи сжатого воздуха. В отличие от варианта с расширительным баком гидропневматическая установка более компактна. Плюс использование гидроаккумулятора мембранного типа гарантирует отсутствие гидравлических ударов в сети и постоянный напор в трубах водопровода, а также упрощает обслуживание системы водообеспечения потребителей в частном доме.

Единственный недостаток насосных станций с гидроаккумулятором – это энергозависимость. Аккумулирующий воду бак часто имеет небольшие размеры в 25–50 литров. Насосу для его заполнения приходится включаться часто, а при отключении света резерва воды хватает не слишком надолго. Для того чтобы исключить подобные ситуации желательно запастись автономным генератором.

Источник: https://vtt14.ru/info/articles/2018/printsip_raboty_i_ustroystvo_nasosnoy_stantsii_vodosnabzheniya_istochnik_http_sovet_ingenera_com_vod/

Что лучше – насосная станция без гидроаккумулятора или с ним. Жми!

Технология центрального водоснабжения позволила, избавиться от проблем, сопряженных поиском источника воды, что значительно облегчило жизнь людей двадцатого века.

Тем не менее, в минувшие года появилась возможность установки индивидуальных систем водоснабжения. И эта тенденция имеет ряд огромных плюсов, самым очевидным из которых будет независимость от государственных коммунальных учреждений.

С целью замены старых труб, насосов и прочих элементов системы центрального водоснабжения, нередко коммунальные службы отключают воду целым населенным пунктам. Имея насосную станцию с гидроаккумулятором или накопительным баком, вы и ваша семья будете лишены данного неудобства.

В случае если вы проживаете в регионе, где даже нет центрального водоснабжения, индивидуальная система избавит вас от средневековых походов с ведрами к колодцу. Если вам надоели некачественные коммунальные услуги, и вы желаете стабильной подачи очищенной воды, то в этой статье вы найдете для себя много интересного.

Структура и смысл работы системы

В наше время частный дом уже не уступает коммунальному жилью по степени комфорта.

Это стало реальным с недавних пор, ведь раньше частный домовладелец, часто, не имел возможности подключения к городским источникам водоснабжения.

Однако, с возникновением на рынке специальных систем которые могут заменять все необходимые коммунальные услуги, частные домовладельцы вышли на новый уровень комфорта.

Одним из самых значимых компонентов данных систем является насосная станция. Сборка таких систем может проводиться своими силами или проходить на заводе производителя. Какой бы метод сборки ни выбрал покупателей для эффективной работы он должен знать правила эксплуатации данного типа систем.

Схематически принцип водоснабжения имеет несколько звеньев, но самым важным всё же выступает источник воды. Вода это главный ресурс для формирования индивидуальной системы водоснабжения. Как правило, источником выступает или колодец или скважина.

Первым делом следует выяснить тип источника.

Если добычу воды будем проводить из неглубокого водохранилища — то сгодится почти любой тип насоса, главное чтобы ему хватало мощности для требуемой работы.

К примеру, типичный центробежный насос способен поднимать воду на высоту около 10 метров. Но, как правило, давление почвы, а также перегибы шланга насоса снижают этот уровень на 2-3 метра, что следует учитывать при выборе аппарата.

Один из видов применения устройства для глубины источника больше чем 10 метров — это установка станции в специальной яме.

Таким образом, мы снижаем высоту, на которую требуется нагнетать воду до 7 или более метров, организуя при этом эффективную работу насоса. Кроме этого, есть возможность монтажа установки в подвале, при этом обеспечивая полную шумо- и влагоизоляцию.

Выбор для домашних условий

Многоступенчатый насос с гидроаккумуляторомНасос – это главный компонент установки.

Его работоспособность должна обеспечивать не только эффективный забор из источника в дом, но и достаточную подачу для увлажнения почвы, наполнения бассейна и для других домашних дел.

При покупке насоса, от покупателя требуется понимать, на какую глубину залегания источника данная установка должна быть рассчитана.

Рекомендация специалиста: при глубине источника до 9 метров самым лучшим и экономным вариантом является самовсасывающий насос.Данная категория систем подразделяется на два типа:

Последний выделяется высоким уровнем шумоизоляции и своей экономичностью в плане энергозатрат, при этом сохраняя свои характеристики и эффективность работы.

Что необходимо понимать при покупке устройства

Выделяют два основных типа насосных станций — с наличием гидроаккумулятора или без него.

Сначала следует разобраться с принципом работы насосной системы без аккумулятора.

В наше время данный тип систем уже считается прошлым веком, хотя и по сей день может встречаться повсеместно. Проблема в том, что такой тип станций имеет слишком объёмный накопительный резервуар.

Кроме этого, нагнетаемое давление и число литров воды регулируется поплавком. Подкачка запускается в случае опускания поплавка ниже необходимого уровня. Несмотря на большое количество минусов, данная концепция оставалась длительный период весьма эффективной.

Вот несколько недостатков:

вода подходит пассивно, вследствие этого небольшой напор;
крупный размер;
трудность монтажа;
резервуар обязан располагаться выше уровня насоса;
в случае поломки датчика помещение будет затоплено.

Насосная станция с гидроаккумулятором – новое слово среди индивидуальных систем водоснабжения.

Благодаря аккумулятору, станция подобного типа является наиболее современной и качественной на рынке данных услуг.

Сравнительно с насосными системами с накопительным резервуаром данный вид станции характеризуется значительно меньшим количеством минусов. С помощью реле регулируется верхний уровень давления воздуха, который в дальнейшем под действием аккумулятора сжимается.

Когда уровень давления достигает необходимых цифр насос перестаёт работать и включается вновь, когда давление опять падает ниже требуемого уровня. В случае, если количество потребляемой воды небольшое, то работать не будет – а вода берётся из резервуара.

Смотрите видео, в котором подробно разъясняются устройство и принцип работы гидроаккумулятора в насосной станции:

Источник: https://septik.guru/vodoprovod/nasosnaya-stantsiya/gidroakkumulyator.html

Что нужно знать владельцу частного дома про эксплуатацию и устройство насосной станции

«Пьют и звери, и скоты, и деревья, и цветы, даже мухи без воды и ни туды, и ни сюды!» — эти слова из весёлой песни водовоза, написанные в 1937 году Лебедевым-Кумачом к фильму «Весёлые ребята», доходчиво повествуют о важности водоснабжения в нашей стране. Чтобы организовать эффективную постоянную подачу воды в водопроводную систему частного дома, необходимо оптимально подобрать оборудование, для этого следует понимать принцип работы насосной станции для воды.

Что означает понятие «насосная станция»: пару слов о терминах ↑

В связи с возникшей в последнее время терминологической путаницей уточним, что значит понятие «насосная станция» относительно частного дома.

С технической точки зрения насосная станция — система для принудительной подачи жидкости, включает в себя оборудование (насосы, резервуары, трубопроводы) и сооружения. В нашем случае значение сужается, сооружения (колодец или скважина, жилой дом) выносятся за скобки.

На практике сложилось так, что продавцы зачастую называют насосными станциями только компактные полностью комплектные установки, оборудованные непогружными насосами, отказывая в этом иному оборудованию. Такую трактовку можно всё чаще встретить в сети, особенно на непрофессиональных ресурсах.

Мы же будем придерживаться общепринятых технических понятий и включим в обзор все типы насосных станций, независимо от их метода комплектации, конструкции и мнения торговых работников.

Общее устройство и накопительные резервуары ↑

Оборудование любой «домашней» водопроводной станции включает в себя насос, резервуар для воды и автоматику управления. Общий принцип работы водяных станций — проще некуда: насос подаёт воду из источника, она накапливается в резервуаре, откуда попадает в водопровод, автоматика включает и выключает насос.

Принципиальная схема водопроводной станции, один из вариантов оборудования

При общем алгоритме работы оборудование станций и особенности их функционирования существенно разнятся.

Ниже мы подробнее рассмотрим разновидности насосов и назначение автоматики, начнём же с резервуаров, ведь именно различия в их конструкции определяют тип насосной станции и возможность создания в системе водопровода стабильного давления. Резервуары делятся на две группы: открытые накопительные баки и гидроаккумуляторы.

Открытые накопительные баки ↑

Накопительный бак — устаревшее, но простое и недорогое решение. В самой высокой точке водопровода (зачастую на чердаке) устанавливают стальную либо пластиковую ёмкость, куда насос закачивает воду.

Оттуда она самотёком поступает вниз, к точкам водоразбора. Чем выше расположен бак и больше его объём, тем стабильнее давление.

По сути, это мини-водонапорная башня, обладающая существенными недостатками:

Невозможность обеспечения достаточного давления, принятого в современных системах водопровода. Причём на втором этаже напор будет заметно слабей. И не факт, что сможет работать стиральная машина, а уж про гидромассажный душ и системы автоматического полива придётся забыть.
В доме нужно найти место для большой и тяжёлой ёмкости. Минимальный объём бака — 80 литров, рекомендуемый — величина суточного расхода, а это уже более полутонны для семьи из трёх человек, если не считать сезонный расход на полив огорода.

Производители предлагают обширный выбор полимерных резервуаров, многие из них оснащены необходимой арматурой для подключения в качестве накопительного бака

Необходимость эффективной теплоизоляции бака и трубопроводов, если они расположены на неотапливаемом чердаке.
Ненадёжность автоматики. Она должна обеспечить включение насоса при снижении уровня воды ниже установленного и выключение при его превышении. Доступное решение — рычажный поплавок, как в старых советских унитазах, оснащённый электрической контактной группой. Чем меньше ёмкость бака, тем чаще он срабатывает и быстрее выходит из строя.

Резервуар негерметичен, сообщается с атмосферой. Чтобы в случае выхода из строя автоматического выключателя бак не переполнился и вода не затопила весь дом, в верхней точке делают перелив — по которому избыток отводится в канализацию или на улицу. Если перелив по каким-то причинам не функционирует — жди беды.

Одно из немногих преимуществ накопительного бака — возможность использования маломощного насоса, лишь бы он поднимал воду на нужную высоту. Правда, чем слабее насос, тем больший объём должен иметь резервуар, иначе при значительном водоразборе приток не будет поспевать за расходом.

Схема домашней системы водоснабжения, основой которой служит погружной насос и открытый накопительный бак

Гидроаккумуляторы ↑

В отличие от накопительных баков, гидроаккумуляторы герметичны и работают под давлением. Внутри находится резиновая мембрана (так называемая «груша»), заполненная воздухом, реже пружинный поршень. При наполнении резервуара водой пневмомембрана сжимается, аккумулируя энергию сжатия в большей степени, чем это может сделать вода. При водоразборе «груша» распрямляется, выталкивая жидкость.

Вариант конструктивного решения мембранного бака

Резервуар выдаёт в сеть объём воды заметно больший его номинальной ёмкости. Автоматика управления настраивается на нижний и верхний пределы давления, при небольшом расходе воды насос не включится.

Для адекватной работы с гидроаккумулятором необходим соответствующий насос, достаточно мощный, чтобы создать необходимое давление и производительный, чтобы успевать пополнять бак.

Основные преимущества подобных резервуаров:

Гидроаккумулятор в паре с соответствующим насосом способен стабильно поддерживать в водопроводе заданное давление (1,5-3 бар), при котором будет стабильно работать вся бытовая техника, нуждающаяся в водоснабжении (стиральная и посудомоечная машины, холодильник со льдогенератором и т. д.), любые гидромассажные устройства, системы автополива. Подавляющее большинство гидроаккумуляторов рассчитаны на максимальное давление 4,5 бар и более, чего с лихвой хватает для водоснабжения двухэтажного дома с подвалом.
Напор воды во всех смесителях и на всех этажах будет одинаков, даже если включено несколько из них. Но при условии, что правильно выбраны сечения труб и схема разводки.
Резервуар можно устанавливать в любом месте, он компактен. Разместив его в цокольном или на первом этажах, удобно обслуживать. Форма может быть вертикальной либо горизонтальной, на характеристики это не влияет.

Варианты оборудования насосных станций на основе гидроаккумулятора с поверхностным и погружным насосами

Как выбрать гидроаккумулятор ↑

В частном доме устанавливают гидроаккумуляторы ёмкостью от 20 л до нескольких сот литров.

Конкретная потребность рассчитывается по специальным формулам, но ориентировочно можно сказать, что для экономной семейной пары хватит и минимального объёма, для 3-4 человек лучше взять 50-80 л, для большой семьи или дома, насыщенного потребителями (ванна большого объёма, бассейн, значительный расход на автополив и т.д.) подойдёт 100 л и более.

Теоретически, чем больше резервуар, тем лучше: минимизируются перепады давления; реже включается, а, значит, дольше служит насос; в случае отключения электричества имеется больший запас. Но резервуар большего объёма и стоит дороже. Допускается устанавливать несколько гидроаккумуляторов, если начальной вместимости оказалось недостаточно, можно добавить ещё один.

В случае, когда один насос и скважина обслуживает две квартиры или дома, каждый из соседей может установить свой, отдельный резервуар. При выборе насоса следует учитывать, что его производительность должна примерно соответствовать объёму гидроаккумулятора, для 20 л хватит 1,5 м3/ч, 50 л — 2,5 м3/ч, 100 л — 5 м3/ч.

Выбор гидроаккумуляторов по объёму весьма широк

Эксплуатация насосных станций с гидроаккумуляторомне представляет сложности: раз в месяц рекомендуется проверить давление в воздушной мембране и при необходимости подкачать её обычным автомобильным насосом.

Какими насосами комплектуются насосные станции ↑

Насосы для водоснабжения частных домов делятся на две группы: поверхностные и погружные.

На общее устройство насосной станции это различие не влияет, и те и другие способны взаимодействовать как с накопительными баками, так и с гидроаккумуляторами.

В каждой из групп есть насосы различной производительности, максимальные величины схожи, а вот высота подъёма (напор) существенно ниже у поверхностных, для глубоких скважин используют только погружные.

Из графика видно, сколь сильно зависит производительность от высоты подъёма

Поверхностные насосы ↑

Поверхностные насосы располагаются наверху, в колодец либо скважину опускается лишь заборный шланг. Всасывание воды в одноступенчатых насосах происходит за счёт эжекции, создания разрежения. Эжекторные насосные станции дёшевы, но обладают повышенным уровнем шума.

Многоступенчатые стоят дороже, но тише и экономичней. В целом поверхностные насосы при относительно большой производительности, 4-8 м3/час не могут поднимать воду на значительную высоту, бюджетные модели (их большинство — 15-20 м, самые дорогие — 55 м.

Именно такой тип насосов используется в комплектных насосных станциях (народное название — «безбашенка», его совмещают в одном блоке с гидрофором небольшого объёма (24-50 л) и несложной автоматикой. Стоят такие станции относительно дёшево и готовы к работе сразу после подключения к трубопроводам.

Но, учитывая их слабый напор, станции применяют лишь при незначительной глубине колодца — от 8-15 м, редко больше.

Комплектная насосная станция SperoniAPM 100 на основе эжекторного поверхностного насоса (сверху) и 25-литрового гидроаккумулятора, максимальная глубина колодца 25 м

Погружные насосы ↑

Для глубоких скважин и колодцев подойдут погружные (глубинные) насосы. Их производительность сравнима с предыдущим типом, но напор значительно выше, до 125 м. Конструктивно делятся на вибрационные и центробежные.

Вибрационные насосы (отечественные «Малыш», «Ручеёк») очень дёшевы, но характеристики у них скромные: напор до 60 м, значительное падение производительности при увеличении высоты подъёма. Хороши для колодцев, но для длительного применения в скважинах — не лучший вариант, вибрация со временем способствует заиливанию фильтра. Довольно шумные, если источник не звукоизолировать. Значительное давление создавать не способны и лучше подходят для применения с накопительными баками.

«Ручеёк» — дёшево и сердито

Центробежные насосы намного дороже и мощней, работают бесшумно, весьма надёжны. Модели для колодцев имеют внешнюю рубашку охлаждения и большой диаметр. Скважинные насосы способны поднимать воду на большую высоту, имеют ограниченный диаметр, более чувствительны к перепадам напряжения.

Центробежные насосы: слева, большего диаметра и с наружной рубашкой охлаждения — для колодцев, справа — для скважин

Для погружных насосов обязателен обратный клапан, в вибрационных он является частью конструкции и расположен перед насосом, в центробежных — после, зачастую поставляется отдельно от насоса.

Имеет ли смысл переплачивать за автоматику ↑

Автоматическое управление призвано выполнять две функции: поддерживать заданное давление в водопроводной сети и обеспечивать защиту оборудования.

Стабильность давления обеспечивается включением и выключением насоса при его падении и нормализации и действием пневмомембраны. Существует несколько типов управления, от простейших реле давления до сложных микропроцессорных устройств, точно выдерживающих необходимые параметры.
Защита может понадобиться от «сухого хода», когда источник иссяк, от перегрева, нестабильного напряжения. Более других нуждаются в ней центробежные скважинные насосы, работающие в экстремальных условиях. Продвинутые дорогие модели оснащены комплексной встроенной защитой. Датчик и автоматика сухого хода могут быть установлены и независимо от насоса.

Дополнительное оборудование насосной станции, в том числе автоматика

Выбор и установка оборудования ↑

Зная, как работает насосная станция, мы понимаем, каковы принципы подбора оборудования. Необходимо учитывать водопотребление, дебит источника, высоту подъёма и ваш семейный бюджет. Для дачного дома можно и самому определиться и даже своими руками установить «безбашенку» на неглубокий колодец.

Кстати, оборудование всегда лучше монтировать в доме, в тепле и с удобным доступом.

А вот что касается насосной станции для приличного дома на глубокую скважину, здесь самостоятельно можно сделать ориентировочную прикидку, а окончательную комплектацию, установку и настройку всё же лучше доверить специалистам.

Видео: как собрать и установить насосную станцию ↑

Источник: http://Stroy-Aqua.com/vodosnab_otopl/nasos/ustrojstvo-i-princip-raboty-nasosnoj-stancii-dlya-vody.html

Насосная станция: принцип работы и устройство

Устройство и принцип работы классической насосной станции водоснабжения

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире.

Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации».

Что нужно знать при выборе агрегата?

производительность;
глубина;
статистический уровень воды – при неработающем насосе;
динамический уровень воды – при включенном насосе;
тип фильтра;
диаметр трубы.

Правильно установленная и подключенная к водопроводной системе насосная станция

с самовсасывающим центробежным насосом;
с самовсасывающим вихревым насосом.

Типовая схема подключения станции с гидроаккумулятором

Как устроена насосная станция?

С накопительным баком

Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

вода идет самотеком, поэтому низкий напор;
большие габариты;
сложность монтажа;
бак должен быть установлен выше уровня самой станции;
если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Общая комплектность

насосным агрегатом;
мембранным напорным баком, ограничивающим число запуска насоса;
реле давления;
манометром;
кабелем;
разъемом для подключения;
клеммами для заземления.

Разновидности по виду насоса

Со встроенным эжектором

Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Безэжекторные конструкции

Принцип работы насосной станции и ее устройство

При постоянном использовании, постоянном или долговременном проживании в частном доме, такая станция значительно повышает уровень комфорта.

Водозабор, расположенный в скважине или колодце оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.

На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

возможность подачи воды при отсутствии электроснабжения,
стабильность напора в системе,
компактность и небольшой вес комплексного оборудования,
возможность выбора места установки,
экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
долговечность оборудования.

Выбор накопителя

Схема насосной станции с накопительным баком и погружным насосом

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же.

Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя.

]

В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

Принцип работы насосной станции с гидроаккумулятором

Насосное оборудование

Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Но они также чувствительны к песку в воде и другим загрязнениям.

Насосная станция с внешним эжектором

При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат.

Автоматические системы управления

повышения температуры (перегрева) насоса,
перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

Устройство и принцип работы бытовой насосной станции

Жизнь в деревне, вдали от централизованного водоснабжения, еще вчера казалась невозможной для тех, кто не может обходиться без удобств. Достижения производителей современной техники позволили преодолеть эту проблему. Сегодня у нас появилась возможность создавать комфортные условия проживания в любом доме, где бы он ни находился.

Для организации водоснабжения большое значение имеют насосные станции. Данные устройства выпускаются разными производителями и продаются уже в готовом виде. Как вариант, ее можно собрать из отдельных узлов и деталей. Чтобы понять, как работает насосная станция, какова ее роль в обеспечении водой, нужно разобраться, как она устроена.

Как устроена насосная станция

Конструкцию составляют три основных узла:

Насос (вибрационный или центробежный).
Накопительная емкость (аккумулятор или бак).
Реле управления (на датчике давления или поплавкового типа).

Кроме этого в комплектацию устройства входит манометр, кабель, разъем для подключения и клеммы для заземления. Корпус электронасоса может быть металлическим или пластиковым.

Подробнее о том, как работает насосная станция, как правильно ее подключить, обслуживать и устранять неисправности, читайте на сайт stroy-aqua.com.

Как взаимодействуют узлы насосной станции

Схема взаимодействия узлов достаточно проста и эффективна. При открывании водопроводного крана вода под давлением вытекает из накопительной емкости. Наступает момент, когда давление снижается, достигая минимального значения. В результате срабатывает реле и устройство включается. Насос начинает качать из скважины воду, которая попадает в гидроаккумулятор или бак.

Если кран открыт продолжительное время, закачивание воды будет происходить в постоянном режиме. При перекрытии вентиля вода затекает в накопительную емкость. При этом давление в емкости увеличивается.

После того как уровень жидкости поднимается до пороговой отметки, срабатывает реле и происходит автоматическое отключение электропитания.

С этого момента насосная станция находится в режиме ожидания и готова снова функционировать, как только вы откроете водопроводный кран.

Удобство системы заключается в том, что все происходит автоматически, без участия человека.

От вас потребуется лишь периодическая профилактика устройства в соответствии с рекомендациями производителя. Как будет функционировать насосная станция, зависит от установки и подключения.

Долго и исправно она будет служить в том случае, если монтаж и подключение вы доверите специалистам.

Принцип работы насосной станции: бытовой, эжекторной, дожимной

Применение насосного оборудования является незаменимым решением вопроса стабильного водоснабжения. Использование подобных устройств практикуется повсеместно — от дачных участков до промышленных объектов.

Каждому полезно будет узнать о том, как устроено подобное оборудование и каков алгоритм работы насосной станции.

Устройство оборудования

Оборудование, из которого сконструирована типичная домашняя насосная станция, состоит из насоса, резервуара, который наполняется водой и автоматики. Общий принцип работы бытовой насосной станции достаточно прост и понятен: при включении насоса он осуществляет подачу воды в резервуар, где она и накапливается.

Затем вода попадает в водопровод, а автоматика при этом производит включение и выключение насоса.

Схема работы насосной станции основывается на работе некоторого количества функциональных узлов:

Водозабора с сеткой и клапаном обратного типа, который расположен в самой скважине;
Всасывающей магистрали, по которой и происходит перемещение и подъем воды из самой скважины и ее дальнейшая подача к корпусу насоса;
Центробежного насоса, который способен создавать разрежение с одной стороны (за счет этого вода поднимается) и сильное давление с другой стороны, что приводит к поступлению воды к потребителю;
Реле давления, которое в автоматическом режиме реагирует на существенные изменения при понижении давления ниже необходимого значения и производит включение и выключение электродвигателя насоса, а также регулирует режим работы насосной станции;
Мембранного бака, а в отдельных случаях гидроаккумулятора, который предотвращает эффект гидравлического удара, возникающего во время запуска станции;
Электромотора, который сопряжен механическим путем с насосом и реле, контролирующим степень давления;
Стрелочного манометра, с помощью которого можно визуально контролировать уровень давления в магистрали и по мере необходимости осуществлять его корректную регулировку.

Принцип работы

Теперь рассмотрим непосредственно принцип работы гидроаккумулятора насосной станции

Зная о том, как работает насосная станция, можно избежать ряда распространенных ошибок при выборе и покупке, ведь существенные различия и принцип работы домашней насосной станции разнятся виду наличия целого ряда конструктивных особенностей.

Сейчас те насосные станции, в работе которых задействован так называемый накопительный бак, считаются устаревшими, хотя такие модификации встречаются довольно часто.

Те же модели, устройство которых включает в себя гидроаккумулятор, представлены в виде принципиально новых агрегатов и воплощают в себе прогрессивную технологию, направленную на эффективное, бесперебойное и автономное водоснабжение.

Гидроаккумулятор представлен в виде специальной металлической герметической емкости, внутри которой расположена эластичная мембрана и определенный объем воды, находящийся под давлением.

Основное назначение гидроаккумулятора у ручных вакуумных насосов – это постоянная поддержка стабильного давления в системе водопровода, а также предохранение водяного насоса от чрезмерного и преждевременного износа. Таким образом, работа насосной станции напрямую зависит от наличия этого важного элемента.

Принцип работы насосной станции водоснабжения, которая оборудована мембранным баком, существенно не отличается от описанного выше. Все же есть некоторое количество важных функций, за выполнение которых отвечает мембранный бак, как то:

Эффективное предохранение конструкции насоса от преждевременных поломок и износа. Из-за постоянного присутствия воды в мембранном баке, в том случае, когда будет открываться водопроводный кран, насос запустится лишь тогда, когда вода в баке полностью иссякнет. Любая модель насоса работает с учетом определенной нормы включений в час, а благодаря работе гидроаккумулятора у устройства будет «резерв» неиспользованных включений, что существенно увеличит его эксплуатационные сроки.

Осуществление поддержки нужного давления в пределах водопроводной системы и предохранение от непредвиденных перепадов водяного напора.

Отличная и эффективная защита от гидроударов, которые возникают в момент включения насоса и могут нанести изрядный урон водопроводу.

Постоянное поддержание необходимого количества воды в системе, что позволяет даже при отключении подачи электричества пользоваться системой (пока не израсходуется вода из бака).

Таким образом, гидроаккумулятор устанавливает нужное давление, а в том случае, когда от реле поступает сигнал об изменении его параметров, устройство возвращает его к нужному значению.

Принцип работы (видео)

Нюансы работы эжекторных станций

Теперь рассмотрим принцип работы эжекторной насосной станции — оборудования, имеющего эжектор.

Принцип и описание работы насосной станции с эжекторной модификацией несколько отличается от всего уже перечисленного. Вся суть заключается в том, что в данном случае подъем воды осуществляется за счет искусственно создаваемого напряжения.

Благодаря особенностям конструкции и функционалу эжекторные насосные станции способны осуществлять подачу воды с достаточно большой глубины, составляющей 20-45 м. Это оборудование выделяется благодаря высокому уровню производительности, однако создает высокий уровень шума.

Сейчас широкое распространение получили выносные модификации – здесь эжектор вместе с парой труб опускается на дно скважины или колодца, при этом по одной трубе вода подается непосредственно к эжектору, что влечет за собой создание так называемой всасывающей струи.

Таким образом, внешний эжектор снабжен двумя рукавами – вакуумным, который создает разрежение, и напорным, который в несколько раз способен увеличить уровень рабочего давления. Для задержания нежелательных частиц песка эжекторная насосная станция снабжается специальным фильтром.

Нюансы работы дожимных станций

Принцип работы дожимной насосной станции тоже имеет свои отличия.

Стоит упомянуть и о том, что потребитель может столкнуться с так называемыми насосными станциями дожимного типа. В большинстве своем они сконструированы для осуществления перекачки нефти или природного газа.

Основной принцип работы в них базируется на постоянном контроле и поддержании определенного уровня нефти в емкостях при помощи электроприводной задвижки.

Практически все происходящие процессы в таких станциях полностью автоматизированы и в случае колебания или повышения уровня жидкости или газа датчик своевременно передает сигнал устройству, которое регулирует электроприводную задвижку.

Также при снижении уровня задвижка закрывается, что приводит увеличению уровня жидкости, а для того, чтобы нефть распределялась при закачке равномерно, буферные емкости соединяются между собой перепускной линией.

Помимо прочего дожимные насосные станции способны повышать давление в системах водоснабжения производственных, административных и других типов зданий. При этом работа установки основывается на автоматическом регулировании частоты вращения электродвигателей насосов.

Подготовка станции к работе

Теперь к вопросу о том, как осуществляется подготовка насосной станции к работе — на тот случай, если Вы самостоятельно решили справиться с подобной задачей.

После подключения насосной станции водоснабжения к системе водозабора и водопровода нужно произвести проверку качества ее работы.

Перед проведением пробного пуска в обязательном порядке станция заполняется водой – используя заливное отверстие, нужно залить воду так, что бы она полностью заполнила гидроаккумулятор магистрали и непосредственно сам насос.

После следует полностью открыть вентили и включить электропитание.

Двигатель заведется, и вода сразу же начнет заполнять собой напорную трубу. Это будет происходить до тех пор, пока из нее не будет вытеснен весь содержащейся в ней воздух.

При этом наблюдается стремительное увеличение давления, которое должно достигнуть необходимого значения в 1,5-3 атмосфер, после чего оборудование в автоматическом режиме отключится.

В ряде случаев рекомендуется вручную откалибровать величину давления, для этого с реле снимается верхняя крышка и производится подкручивание контрольной гайки.

Принцип работы и устройство насосной станции водоснабжения

Принцип бесперебойной работы насосной станции повышает уровень эффективности работы системы водоснабжения. Постоянное использование оборудования и трубопроводов необходимо при долговременном проживании в загородном доме. Системы водоснабжения позволяют в значительной степени повысить уровень комфорта жильцов.

Конструктивные элементы насосной станции

Работа насосных станций с гидроаккумуляторами или без них основана на составляющих системы, включая накопительный бак и насосное оборудование. Существует 2 типа накопителей: аккумулятор и бак, которые являются подходящими для нормального функционирования домашнего водопровода. Насосы делятся на 3 вида:

С выносным эжектором.

Со встроенным эжектором.

Без эжектора.

Насосные станции, применяемые в быту либо на производстве, оснащены управляющим элементом. За счет этого связующего звена, т.е. поплавкового клапана или датчика давления, регулируется работа механизма. Основной функцией компонента системы является контроль за процессом заполнения накопительного бака. В типовую схему насосной станции входят следующие виды комплектующих:

Гидроаккумулятор.

Реле давления.

Насос.

Обратный клапан.

Электропитание.

Производительность конструкции системы — это ключевой параметр любой насосной станции. Подача воды должна осуществляться системой в том объеме, который позволяет в полной мере удовлетворить все потребности хозяев загородного дома. Правильный выбор насосной станции осуществляется не только с учетом технических характеристик системы, но и параметров скважины, включая:

глубину;
производительность;
статистический уровень воды – при выключенном насосе;
динамический уровень воды – при работающем насосе;
тип фильтрующей системы;
диаметр сечения трубы.

Большое количество насосных станций эффективно выполняет подачу воды из скважин, имеющих глубину не более 9 м.

Конструктивные особенности станции с баком

Применение гидростанций, функционирующих на основе накопительных баков, уже перестало быть актуальным. Эти системы устарели, поэтому используются все реже.

Для перекачки воды предусмотрено гидротехническое отверстие, представляющее собой колодец либо скважину.

Вода поступает в специальный резервуар, расположенный в точке системы, которая является наивысшей, например, чердак частного дома, где обустроена насосная система с накопителем.

Объем накопительного бака зависит от потребностей и числа людей, проживающих в загородном доме. На нужды каждого из жильцов частного дома необходимо около 200 л воды в месяц. Такой же объем воды требуется для приусадебного участка в 6 соток. Уровень напора воды и ее количество в баке регулируется с помощью поплавка.

Если уровень воды снижается до заданной величины, то после срабатывания датчика запускается подкачка воды. Насосные системы с накопителем, обладающие высокой энергоэффективностью, долгое время пользовались большим спросом. Недостатками станций являются сложность установки и наличие громоздкого резервуара.

Устройство гидроаккумуляторной станции

Насосные системы с гидроаккумуляторами представляют собой новые конструкции для водоснабжения. Они обладают меньшим количеством недостатков, чем системы с баком. Преимуществом автономного водоснабжения является наличие реле давления. Гидроаккумуляторные станции считаются прогрессивными, а их работа является эффективной.

Для этих конструкций предусмотрена бюджетная и средняя ценовая категория, поэтому их объем является небольшим. Если вычесть объем сжатого воздуха, то вместимость емкости составит 25-40 л. Герметичный резервуар гидроаккумулятора поделен специальной эластичной мембраной на 2 полости. Одна необходима для закачивания воздуха, а другая — воды.

Гидроаккумулятор, обеспечивающий эффективность работы системы водоснабжения, не способен вмещать большие запасы воды при возможном аварийном отключении станции. Схема устройства предусматривает дополнительный элемент — гидронакопитель, поэтому станция всегда функционирует без нарушений.

Принцип действия насосных станций с накопителем

Станции с емкостями для подаваемой по трубопроводу воды должны действовать по следующему алгоритму:

Включается насос.

Жидкость подается по трубопроводу от источника.

Гидронакопитель наполняется водой до нужного уровня давления.

Отключается насос.

Если вода расходуется из накопителя, то происходит снижение уровня давления в системе. Это должно обеспечить подачу воды из накопителя, т.е. бака либо гидроаккумулятора. Жидкость расходуется из накопителя до момента достижения давлением определенного значения. Затем происходит включение насоса и повторение цикла заново.

Всасывающая магистраль представляет собой участок трубопровода, идущий от насосного оборудования до водозабора. Работающий насос центробежного типа способен создать разрежение в трубе, через которую вода поступает от источника. Это обеспечивает интенсивность подъема жидкости, а также избыточный уровень давления в магистрали, которая ведет к точкам потребления воды.

Оптимизировать работу давления позволяет манометр. Для запуска водонасосного оборудования и его отключения используется реле давления, позволяющее нормализовать функционирование всей системы водозабора. Для правильного выставления настроек реле должны учитываться все характеристики насоса, а также необходимый уровень давления в гидроаккумуляторе.

Механизм функционирования гидроаккумуляторной станции

Давление на выходе гидроаккумулятора станции зависит от уровня воды в одной из его полостей. Чем он выше, тем более высоким является давление в системе.

Плотность воздушной массы за эластичной мембраной возрастает, что вызывает ее амортизирующее срабатывание. Схема аккумуляторной станции обеспечивает регулировку давления даже в том случае, если насос располагается в подвале частного дома.

Воздух в сжатом состоянии оказывает давление на мембрану, что обеспечивает напор воды.

Степень наполнения гидроаккумулятора определяется при наличии датчика давления, позволяющего включать и выключать насос.

Эта схема исключает возможность, связанную с образованием протечек и возникновением неполадок в том случае, когда происходит переполнение накопительной емкости. Станция обладает небольшим дебетом, что является ее существенным недостатком.

При наличии аккумулятора, вмещающего 20-25 л воды, система позволяет только ополаскивать продукты питания или мыть руки.

Другой недостаток насосной станции с гидроаккумулятором связан с возможной коррозией металла, из которого изготовлен накопительный бак. По этой причине его стенки могут разрушаться. Взамен стального бака изготовителями оборудования для насосных станций стали выпускаться баки из оцинкованной стали либо из нержавеющего материала.

Достоинства насосных систем

Установка насосной системы обеспечивает массу положительных моментов при ее использовании. Устройство станций связано с возможностью водозабора в условиях отсутствия системы электроснабжения.

Насосное оборудование должно обеспечивать стабильность напора воды. Оно компактно и не обладает большим весом. Устройство отличается экономичностью, поскольку позволяет продлить срок службы отдельных элементов водозаборной системы.

Своевременность включения и отключения системы позволяет снизить затраты на электроэнергию.

В качестве водонакопителей применяются емкости, располагаемые на определенной высоте. Это обеспечивает подачу воды в систему водозабора самотоком. Баки часто заменяются эффективными гидроаккумуляторами. Принцип работы станции при этом остается прежним.

]

Гидроаккумуляторы обладают большими возможностями, поскольку их можно устанавливать возле насоса. Подъем резервуара на высоту не предусмотрен. Камера со сжатым воздухом обеспечивает настройку уровня избыточного давления, а также режима подачи жидкости в трубопровод. Применение в системе гидроаккумулятора улучшает и стабилизирует напор воды.

Рассмотренный принцип работы и устройство насосных станции разного типа является последовательным. Подача воды производится из колодца или скважины, оснащенных фильтрами.

Эти приспособления представляют собой сетки, которые являются препятствием попаданию в систему водозабора достаточно больших частиц разных примесей.

Наличие обратного клапана на этом участке системы позволяет предотвратить обратный ток жидкости в случае снижения давления либо прекращения действия насоса.

Устройство насосной станции

Автор Артем Дата Ноя 30, 2017

Оптимальным решением комфортного пользования домашним водоемом становится устройство перекачного агрегата. До приобретения важно рассмотреть устройство и принцип работы
насосной станции. Знания потребуется для монтажа, настройки, последующей эксплуатации и ремонта комплектующих, если возникнет нужда. Об этом и пойдет речь.

Принцип действия насосных станций

Важно понимать вопрос работы агрегата. В будущем знания помогут найти неисправности на любом узле конструкции. Итак, каким образом работает бытовая насосная станция:

Включение насоса в сеть активирует всасывающую магистраль. Вода поступает в трубопровод и корпус насоса.
Насос создает разряжение, отчего вода под давлением распределяется по домашней сети.
Датчики давления контролируют наполненность бака и выключают насос, когда уровень достигает максимального давления, и включают его вновь, если значение минимальное.

Принцип работы насосной станции для дома разработан таким образом, что конструкция защищена от гидравлических ударов благодаря контролирующим устройствам и обратному клапану, не дающему массе воды уйти обратно в скважину.

Правильный выбор агрегата

Оптимальный выбор учитывает несколько характеристик – особенности устройства насосной
станции и тип скважины на участке. От этих условий зависят ключевые параметры агрегата, на которые обращают внимание при покупке. Итак:

Дебет скважины влияет на производительность насосной станции. Например, неглубокий колодец склонен изменять уровень водяного зеркала в период сезонных изменений. А глубинная скважина не теряет массы воды даже с понижением уровня.

Статический и динамический уровень воды. В первом случае это спокойный водоносный горизонт, во втором – под давлением работающего насоса.

Тип фильтрации. В зависимости от варианта водного хранилища, станция водоснабжения оборудуется одним или несколькими фильтрами. Наличие комплектующего на входе необходимо всегда – грубые взвеси способны вывести агрегат из строя.

Диаметр входной трубы. От параметра зависит большинство характеристик, описанных выше – производительность, мощность, фильтрация. Чем выше диаметр, тем лучше оснащенной должна быть автоматическая станция водоснабжения.

Комплектации разных моделей зависят от типа насосных агрегатов. Общее устройство насосной
станции водоснабжения, независимо от варианта содержит следующие комплектующие:

Насос. Центробежный или вихревой.
Мембранный бак. Он ограничивает работу станции в момент включения и выключения, реагируя на показатели давления.
Реле или датчик перепада давления. В отличие от центральной магистрали, питание из скважины нестабильно. Возникают поломки из-за сухого хода. Чтобы предохранить оборудование от перегрева и лишних затрат электроэнергии, используется насосная
станция водоснабжения, снабженная автоматическими защитами.
Манометры. По их показателям срабатывает автоматика.
Кабель, клеммы, разъемы – необходимые комплектующие системы для подключения ее в сеть.

Отдельные конструкции следует рассмотреть особо. Водопроводные насосные станции имеют преимущества и недостатки перед обычной комплектацией.

Насосная станция с накопительным баком

Конструкция довольно громоздкая – представляет собой бак для насосной станции – и сейчас спросом пользуется только на дачах, где не предусмотрено круглогодичного проживания.

Уровень и напор контролируется простейшей деталью – поплавком. К нему присоединен датчик, контролирующий изменения и отключающий или включающий насос согласно показаниям.

Достоинство станции в простоте устройства накопительного бака для воды и самостоятельной сборке. Но недостатков больше:

Минимальный напор. Если в доме больше двух точек водоразбора, то включенные одновременно, они не дадут пользоваться ресурсом с комфортом.

Большой вес и габариты, требующие отдельного места установки, выше уровня насоса. Зимой бак важно надежно утеплить, иначе произойдет разрыв емкости.

Частый перелив, если датчик верхнего уровня не срабатывает.

На время отсутствия владельцев дачи, зимой, например, устройство насосной станции для дома осушают и непременно предохраняют от образования коррозии. Дело это хлопотное.

Станция с гидроаккумулятором

Система схожа, но более прогрессивна, чем описанный выше агрегат, так как насосная станция с
гидроаккумулятором снабжается дополнительными автоматическими условиями для бесперебойного питания домашнего водопровода. В их числе датчик перепада давления.

Он реагирует на малейшие изменения давления в баке, тем самым не давая шанса переливу или полному осушению емкости. Модели также снабжены датчиками сухого хода – они спасают агрегат от нагревания или даже сгорания, если появляется нештатная ситуация – падение уровня, течь водопровода и прочие проблемы.

Устройство гидроаккумулятора насосной станции наиболее приемлемый вариант для домов с круглогодичным проживанием и большим количеством точек водоразбора.

Дожимные станции

Установка подобного агрегата рациональна в том случае, если масса воды в скважине критически нестабильна – особое влияние грунта, старость шахты. В этом случае устанавливается дожимная
насосная станция, провоцирующая повышение давления, и тем самым обеспечивая необходимый напор.

Принцип действия в следующем: после нагнетания в водопровод необходимой массы воды, часть ее возвращается обратно, являясь дополнительным «двигателем» следующей порции. Так, работает насосная станция подобного типа. Недостаток в постоянном срабатывании приборов контроля, в зависимости от нестабильности скважины. Но в этом есть и плюс – долговечность оборудованию обеспечена.

Самостоятельное устройство агрегата невозможно – много технических параметров, которые должны оценивать профессионалы.

Виды станций по типу насосов

Агрегаты создают необходимое давление в трубопроводе, но производительность простых оставляет желать лучшего. Промышленностью предлагаются следующие насосные станции:

Встроенные эжекторные

Насосная станция автоматического водоснабжения с гидроаккумулятором оснащается специальным устройством для создания разряжения – эжектором. Даже простая модель способна поднимать массу воды с глубины 45 м.

Несмотря на стоимость – она довольно высока – подобные конструкции водоснабжения пользуются популярностью, так как отличаются высокой производительностью и компактным устройством. Предпочтительная установка для нужд большого подсобного хозяйства. Недостаток для жилого дома – излишний шум.

Подобную конструкцию размещают вне дома, в отдельном помещении с толстыми стенами.

Выносные эжекторные

Иной принцип работы насосной станции с гидроаккумулятором у выносного эжектора. В этом случае конструкция представляет собой трубы, вставляемые в устье скважины, сама станция размещается в подвале или погребе дома. В них создается разряжение и под давлением в одной трубе, вода выходит на поверхность из другой.

Конструкция не требует работы по созданию отдельного помещения, шум снижен. Но, тем не менее отличается низкой производительностью и годна только для дачных нужд – сад-огород, небольшое количество домашнего скота. Кроме того, в недостатки войдет плохое качество воды – сильное всасывающее давление соберет в трубы песок, гравий и прочие взвеси.

Потребуется частая смена фильтров.

Безэжекторные конструкции

Работает насос с гидроаккумулятором и без эжектора. Такие системы практически бесшумны. Работу по нагнетанию и распределению осуществляет многоступенчатая конструкция. Кроме отсутствия шума, установка экономична в электрическом потреблении, что делает ее популярной среди владельцев загородных домов.

Понять устройство и принцип работы насосной станции любого типа важно не только для будущей экономии при приобретении, но и для максимального комфорта пользования, защиты и долговечности оборудования. Не стоит оценивать насосную систему только по стоимости – скупой платит дважды.

Что такое канализационная насосная станция?

Как работают канализационные системы

Канализационная система состоит из сети труб, по которым сточные воды из дома и с предприятий поступают в главную канализацию. Обычно сеть трубопроводов зависит от силы тяжести, чтобы отходы стекали в основную канализацию.

Однако в низколежащих районах, где основная канализационная система находится на более высоком уровне, чем трубы бытовой канализации, сточные воды необходимо транспортировать в основную канализацию другим способом.Вот тут-то и появляются канализационные насосные станции.

Что такое канализационная насосная станция и как она работает?

Насосная станция состоит из большого резервуара, известного как мокрый колодец, который действует как приемник сточных вод из здания или группы зданий. Сточные воды из индивидуальных домов попадают в колодец.

Сточные воды будут оставаться в колодце, пока не достигнут заданного уровня. Как только он достигнет этого уровня, включится насос, чтобы нагнетать сточные воды так, чтобы они вышли из влажного колодца вверх по склону к точке, где он входит в основную канализацию, или чтобы затем он мог перемещаться в основную канализацию под действием силы тяжести. .

На иллюстрации показан дом с нормальной гравитационной системой сточных труб.

Когда нужна насосная станция?

Когда стоимость земляных работ по пропуску сточных вод самотеком превышает стоимость канализационной насосной станции.
Когда канализационная труба проходит через гребень.
Если цокольные этажи слишком низкие, чтобы сточные воды могли стекать самотеком.
Где гравитационная система не построена.

Преимущества канализационной насосной станции

Насосная станция обеспечивает удобство при установке канализационной системы и может снизить стоимость строительства.
Насосные станции оснащены системами дистанционного мониторинга, которые позволяют операторам оставаться в курсе.
Сточные воды откачиваются автоматически без контакта с людьми, что исключает риск проблем со здоровьем.
Доступны насосы различных размеров для бытового и коммерческого применения.
Забор насосов часто бывает широким, чтобы предотвратить засорение.
Канализационные насосные системы оснащены сигнализацией, которая предупреждает вас о проблемах с системой. Это сводит к минимуму риск переполнения сточных вод, поскольку вас быстро предупреждают.

Недостатки канализационной насосной станции

Чтобы система была надежной и соответствовала своему назначению, проектирование и установка должны выполняться профессионально. Это требование опыта означает, что это может быть дорогостоящим.
Несмотря на то, что насосные системы обычно не потребляют много энергии, все же приходится платить за электроэнергию из-за использования гравитационной системы.
Может быть сложно найти запасные части для вашего насоса. Этого можно избежать, заключив контракт на техническое обслуживание с Pumping Solutions.
Отложения жира и жира могут снизить надежность.
Хотя насосы выбраны так, чтобы минимизировать риск засорения, все же существует вероятность возникновения засоров.

Дом с канализационной насосной станцией.

Большинство недостатков, таких как засорение, скопление жира и проблемы с деталями, можно устранить, обратившись в компанию, производящую помпу. Когда вы работаете с нами в Pumping Solutions, мы уделяем время тому, чтобы понять принцип использования вашей насосной станции для сточных вод, прежде чем давать рекомендации.Это означает, что мы можем принять меры для борьбы с такими потенциальными проблемами, как накопление жира и закупорка.

Для получения дополнительной информации о насосных станциях для сточных вод или для организации опроса свяжитесь с командой Pumping Solutions. Мы будем использовать наш многолетний опыт, чтобы предоставить вам интуитивно понятные решения для решения ваших проблем с очисткой воды и сточных вод.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

Что такое насосная станция?

Насосная станция — это электромеханическое устройство, используемое для подъема и распределения сточных вод или сточных вод, когда сила тяжести не переносит их естественным образом с места.

Насосные станции используются для самых разных целей, в том числе в жилых домах, школах, больницах, коммерческих объектах и даже жилых домах.

Помимо того, что они используются в ситуациях, когда сточные воды не могут быть доставлены самотеком в канализационную систему, они могут быть установлены там, где канализация проходит под уклоном, или просто тогда, когда это более экономичное решение, чем традиционная самотечная канализационная система.

Как работает насосная станция?

Во-первых, сточные воды собираются и хранятся в камере.Когда он достигает заданного уровня, встроенный насос использует давление для подъема сточных вод через систему выпускных трубопроводов и перекачивает жидкость в самотечный канализационный коллектор или в очистные сооружения.

Уровни тщательно контролируются датчиком уровня жидкости или поплавковым выключателем, который включает и выключает насосную станцию. Насосные станции могут использовать один или несколько насосов в зависимости от области применения.

Адаптируемые насосные станции и частные насосные станции

В общих чертах, насосные станции можно разделить на две основные категории — адаптируемые насосные станции и комплексные насосные станции.

Подходящие насосные станции

разработаны для крупномасштабных применений и соответствуют всем требованиям компании по водоснабжению, спецификациям «Канализация для принятия» и DCG (Руководство по проектированию и строительству), что делает их пригодными для использования на общественных землях.

Комплексные или частные насосные станции используются для удаления сточных вод из частных построек, будь то жилые или коммерческие объекты.

Иногда право собственности на насосные станции передается в результате юридического процесса, известного как принятие насосной станции.Например, право собственности на жилой комплекс может быть передано от застройщика местным водохозяйственным органам. Тогда они будут нести ответственность за текущее обслуживание насосной станции.

Какая насосная станция мне нужна?

Выбор насосной станции — сложный процесс, который включает в себя множество факторов, таких как местоположение, требуемый приток и право собственности.

Хотя подземные насосные станции представляют собой дискретное и эффективное решение, наземные станции могут использоваться там, где это не является жизнеспособным вариантом.

Обладая более чем 60-летним опытом работы в отрасли, TT Pumps и наши обученные инженеры могут предоставить экспертные консультации по лучшим вариантам для вашего конкретного применения, тем самым обеспечивая максимальную эффективность и долгосрочную надежность.

Чтобы выбрать правильное решение для вашего индивидуального применения, свяжитесь с нашей командой экспертов по телефону +44 (0) 1630 647200 .

Насосные станции, насосные агрегаты

Принцип работы любой насосной станции довольно прост: вода закачивается в накопительный бак и пополняется по мере ее выхода.Датчик уровня, контролирующий уровень в баке, включает и выключает насос.

Насосная станция водоснабжения — это моноблочная установка, в которой насос соединен с гидроаккумулятором через переключатель, который автоматически инициирует повторение цикла насосом, если давление воды упадет до определенного критического порога. Насосные станции необходимы для подачи воды из глубоких колодцев или других независимых источников. Также их можно использовать для откачки воды из водопроводных сетей с недостаточным давлением и для заполнения резервуаров аварийного хранения.Система не требует погружения в воду и устанавливается на поверхности без специального контроля безопасности, так как все процессы, включая устранение гидроудара, выполняются в автоматическом или полуавтоматическом режиме. Для систем канализации выпускаются специальные канализационные насосные станции, оснащенные дополнительной емкостью для улавливания твердых частиц. Для этого применения режущие насосы не менее эффективны. Перед покупкой насосной станции рекомендуется точно знать свой расход воды, чтобы выбрать гидроаккумулятор, наиболее соответствующий вашим требованиям.Только в этом случае гарантируется длительная и надежная работа всей системы. Глубинные насосные станции оснащены специальными форсунками, подключенными к струйному центробежному насосу. Станции с забортными эжекторами оснащены насосами того же типа, но конструкция забортного двигателя позволяет погружать эжектор на дно и откачивать воду из колодцев глубиной 50 и более метров. Основной насосный агрегат остается на поверхности. Такие станции довольно удобны, когда скважина удалена от заказчика. Они имеют низкий КПД и довольно чувствительны к загрязнению воды взвешенными частицами.

Таким образом, принцип работы насосной станции, который кажется довольно простым, включает в себя довольно сложную систему водоснабжения.

Насосная станция как гидротехнический комплекс предназначена для забора воды из оросительных или дренажных источников с подъемом воды и движением к месту потребления или накопительной емкости.

Насосные станции (НПС) могут быть классифицированы по разным свойствам следующим образом:

сфера применения,
уровень подачи, что означает расположение по отношению к источникам воды (береговые и русловые станции, стационарные и мобильные),
конструктивные особенности (подземные, наземные, с интегрированными и неинтегрированными водозаборниками и отводами).Насосные станции можно разделить на:
оросительных станций, подающих воду в оросительные каналы;
дренажные и оросительные системы насосных станций, комплексные оросительные системы,
дренажных пункта, отводящих воду с мелиорированных территорий;
Перепускные насосные станции для подачи воды в оросительные системы замкнутого цикла.

Насосные станции могут иметь различный расход независимо от области применения и напора насоса: низкий расход — до 1 м³ / с; средний расход — 1-10 м³ / с, высокий расход — 10-100 м³ / с и уникальные станции с расходом более 100 м³ / с.

По источнику энергии насосные станции делятся на электрические и тепловые. Последние приводятся в движение двигателем внутреннего сгорания. Насосные станции могут работать как сезонно, так и круглогодично. Различают насосные станции с поверхностным и подземным водозабором. Стационарные насосные станции устанавливаются внутри помещений, в помещениях или зданиях, предназначенных для основного и вспомогательного гидромеханического, электрического и механического оборудования, трубопроводной арматуры и т. Д.По конструктивным особенностям они могут быть разделены на наземные, камерные и модульные насосные станции. Стационарные насосные станции могут иметь ручное или автоматическое управление. Выбор стационарной насосной станции определяется несколькими факторами, а также технико-экономическими расчетами.

Мобильные насосные станции по сравнению со стационарными более мобильны, маневренны и на 20-25% дешевле. Применяются для подачи воды в оросительные системы открытого или закрытого типа, оросители и системы водоснабжения.Мобильные насосные станции легко транспортируются, что делает их адаптивными для различных участков орошения в течение всего поливного сезона. Их целесообразное использование при орошении пойм, при значительных колебаниях уровня воды в источнике, не требует строительства дорогостоящих водозаборных устройств, а глубина источника воды на месте водозабора не должна быть <0,6-0,8 метра. . Если глубина меньше, следует использовать простейшую подпорную конструкцию или яму. Выбирая место для установки мобильной насосной станции, следует обратить внимание на доступ к воде и площадку для насосной станции, которая должна обеспечивать высоту всасывания макс.От 1,5 до 3 метров. Мобильные насосные станции могут быть наземными и плавучими, могут иметь собственный двигатель внутреннего сгорания и электродвигатель, приводимый в действие валом с отбором мощности от трактора, который транспортирует насосную станцию ко всем точкам водозабора. Наземные насосные станции, в свою очередь, можно разделить на подвесные и прицепные. Учитывая их широкий спектр применения в мелиорации, мобильные насосные станции производятся серийно, легко устанавливаются и перемещаются в случае изменения уровня воды в источнике и обслуживают несколько объектов.

Мобильные насосные станции с механическим приводом классифицируются по производительности: 25 — 750 литров в секунду, напор: 5 — 100 метров, конструкции ходовой части: салазки или колеса.

Насосные станции обычно устанавливаются в короткие сроки с использованием высоких технологий, передового унифицированного оборудования и инновационных методов строительства. Насосные станции или агрегаты включают в себя бювет, системы водозабора, водозаборные камеры, отводные камеры и резервуары для воды. Любая насосная станция включает в себя электрические компоненты и трансформаторную подстанцию, которая также может быть установлена в насосном отделении.Некоторое из вышеперечисленного оборудования можно не использовать или функционально интегрировать с другим оборудованием. Например, насосное отделение и водозаборная камера могут быть объединены в одно инженерное сооружение, что характерно для насосных станций первой ступени. Насосные станции водоотведения могут иметь бювет, совмещенный с приемной емкостью. Насосное оборудование насосной станции может различаться в зависимости от ее применения: бывают станции с горизонтальным и вертикальным расположением насосов, осевые и центробежные насосы, которые могут быть установлены с положительной высотой всасывания или с затопленным всасыванием.

По расположению бювета относительно уровня земли бывают следующие типы насосных станций:

наземного типа;
станции полуутопленного типа;
встраиваемый; и
станции метро.

Наземные насосные станции характеризуются тем, что пол насосного отделения находится на одном уровне с окружающей землей. Доступ к грузовику может быть доступен.

В полуутопленных насосных станциях пол утоплен относительно поверхности земли, и между насосным отделением и первым этажом отсутствует конструкция пола, что типично для утопленных насосных станций.Если спад будет достаточно глубоким, возможно строительство дополнительных подземных этажей для вспомогательного оборудования. Такие станции называются насосными станциями шахтного типа.

Подземные насосные станции отличаются полностью подземным расположением, компактной конструкцией и автоматическим управлением. Они могут иметь прямоугольную (упрощает установку унифицированных компонентов оборудования), круглую, эллиптическую (улучшенное восприятие гидростатического давления) или сложную форму. По типу управления насосные станции делятся на: — станции ручного управления, где операторы контролируют работу станции; — посты автоматического управления, когда станция работает в автоматическом режиме и управление осуществляется по уровню воды в баке или по давлению воды в магистрали и т. д.; — полуавтоматические посты управления, когда станция включается и выключается оператором, а все остальные операции выполняются автоматически; — посты дистанционного управления, управляемые с удаленной кафедры. При выборе насосной станции принято сравнивать все технические характеристики и экономические показатели нескольких типов станций, в зависимости от назначения и будущего применения оборудования проводится анализ сточных вод (на наличие или отсутствие твердых включений, вязкости , плотность, агрессивность сред и температурный режим).Также важно определиться с областью применения: бытовая ли это насосная установка или промышленная.

По типам насосных станций их также можно подразделить на:

водонасосные станции,
канализационных насосных станций.

Канализационные насосные станции предназначены для отвода сточных вод: ливневых, канализационных, промышленных сточных вод. Отличаются следующими преимуществами:

увеличенный срок службы; часто это объясняют применением в комплектующих стеклопластика, который не ржавеет и не гниет;
безопасная работа за счет датчиков давления и уровня, контролирующих работу системы;
компактный дизайн;
возможность полностью автоматического режима работы;
Экологический подход к эксплуатации: отсутствие неприятного запаха и неконтролируемого сброса сточных вод.

Канализационная насосная станция устанавливается внутри корпуса и включает в себя насосы (основные и вспомогательные), датчики, трубопровод и соединительные трубопроводы. Главной отличительной особенностью канализационной насосной станции является наличие специальной емкости для удаления крупных частиц, содержащихся в сточных водах. Емкость регулярно снимается и опорожняется, а затем очищается. Канализационные насосные станции могут работать практически при любых атмосферных условиях, что также является положительным моментом.

В сегодняшней автономной системе водоснабжения важнейшим элементом является насосный агрегат, который либо приобретается в готовом виде, либо собирается пользователем, если это компактная установка для частного дома.Во избежание проблем с работой насосного агрегата следует понимать принцип его работы. Чтобы выбрать насосную станцию в соответствии с вашими потребностями, следует учитывать два фактора: технические параметры насосной станции и особенности скважины. Среди технических характеристик первостепенное значение имеет скорость доставки. Это означает, что станция должна поднимать объем воды, достаточный для покрытия всех бытовых и связанных с этим нужд. Среди характеристик скважины важную роль играют ее мощность, глубина, статический уровень воды (насос не работает), динамический уровень воды (насос работает), тип фильтра и диаметр трубы.Стандартные насосные станции эффективно поднимают воду из колодцев глубиной до 9 метров. Они могут быть оборудованы самовсасывающим центробежным насосом или самовсасывающим вихревым насосом. Что касается расхода станции, практика показывает, что: для жилого дома, в котором размещается семья из четырех человек, может быть достаточно насосной станции с низким или средним расходом (2-4 м3 / ч) и напором 45-55 м.

Насосные станции с накопительным баком считаются устаревшими, но все еще существуют. Накопительный бак очень громоздкий, уровень и давление в нем воды контролируются поплавком, данные отображаются на датчике, который сигнализирует о подпитке.Это всегда была популярная система водоснабжения, однако у нее было много недостатков:

всегда низкое давление, так как вода поступает в бак самотеком;
большой размер бака;
сложная установка, так как резервуар должен располагаться выше самой станции;
при выходе из строя датчика перелива вода начинает перетекать в комнату.

Современные насосные станции оснащены гидроаккумулятором.По идее, на станции устанавливается реле давления. Станции, оснащенные гидроаккумулятором, считаются продвинутыми и имеют меньше недостатков. Переключатель контролирует верхний предел давления окружающего воздуха, который сжимается в гидроаккумуляторе под давлением воды. После достижения необходимого давления насос отключается и включается только после получения сигнала от реле давления о нижнем пороге давления.

Независимо от того, имеет ли насосная станция накопительный бак или гидроаккумулятор, она оборудована насосным агрегатом, мембранным напорным баком, реле давления, манометром, кабелями и разъемами.Главный насос насосной станции может быть оборудован эжектором или нет. В случае встроенного эжектора вода поднимается за счет отрицательного давления. Такие насосные станции довольно дорогостоящие, однако такая цена оправдана, так как они могут поднимать воду с глубины от 20 до 45 метров. Эти станции очень эффективны, довольно компактны, но очень шумны в работе, поэтому их лучше устанавливать в подсобных помещениях.

Также существуют насосы для насосных станций с забортным эжектором, который двумя трубами погружается в скважину или забой.Вода поступает в эжектор по одной из труб, создавая всасывающий поток. В системе не должно быть ни воздуха, ни песка, эффективность этих насосов намного ниже, чем у стандартных насосных станций. Такую станцию можно установить дома, она работает бесшумно.

На самом деле в насосных станциях используется огромное количество различных насосов.

В последнее время произошли некоторые передовые разработки в отрасли пожарных машин, где качество насосного агрегата имеет решающее значение, поскольку он фактически является основным элементом пожарной машины.Насосные агрегаты, применяемые при тушении пожара, представляют собой совокупность инженерных коммуникационных систем, способных обеспечить безопасность людей в здании в момент возникновения пожара. Основное назначение таких установок — ликвидация распространения огня, быстрое и эффективное тушение пожара и удаление дыма и углекислого газа из здания.

Ранее пожарные машины оснащались штатным пожарным насосом. Пожары могут быть разными и, соответственно, их тушение также имеет ряд отличительных особенностей, обусловленных различными требованиями к работе насосных агрегатов.Для ликвидации пожара на верхних этажах потребуется насосная установка высокого давления. Для тушения масштабных лесных пожаров нужна пожарная машина с мощным насосным агрегатом (70 — 100 л / с). В этом случае будет достаточно одного грузовика вместо двух по 40 л / с каждый.

Новейшие насосные агрегаты пожаротушения производства мировых лидеров в этой области оснащены инновационными системами управления и дистанционного управления, автоматическим регулированием давления, автоматическим заполнением водой и дозированием пенообразователя, ЖК-дисплеем для вывода данных.Однако использовать такую технику в наших условиях сложно, когда речь идет о глобальных пожарах, например, в сибирском климате. Как ЖК-экран может выжить в таком пожаре?

Одним из важных элементов насосной установки пожарной машины является система вакуумного наполнения водой, работающая от открытого резервуара. Вакуумный способ заполнения водой может быть ручным и автоматическим; Поршневые, диафрагменные, шиберные, водокольцевые и газоструйные насосы могут использоваться в качестве вакуумного насоса агрегата. Каждая из этих систем насосной станции для пожарных машин подходит для определенных условий эксплуатации.

Работа системы вакуумного наполнения водой, в частности, уровень и скорость откачки, напрямую связаны с работой моторного привода или частотой вращения мотора. Это влечет определенные неудобства в обслуживании пожарного оборудования, необходима ежедневная проверка на «сухой вакуум». Насосы вакуумно-насосной станции представляют собой автономную вакуумную систему и были разработаны недавно по заказу МЧС России. Они оснащены одним моторизованным приводом, питающимся от батареи пожарной машины.Электрические сигналы, управляющие насосами, позволяют автоматизировать практически все процессы пожаротушения, и такие станции на сегодняшний день являются наиболее перспективными для заполнения водой. Это уже отметили все уважаемые производители пожарных автомобилей в России.

частных насосных станций — пострадает ли ваша собственность?

Частные насосные станции отвечают за удаление сточных вод с жилых домов, не имеющих доступа к основным канализационным системам.

Если в вашей собственности есть крышки люков со шкафами, в которых находится электрическое оборудование, это указывает на то, что насосная станция в какой-то момент перешла в собственность канализации.

Некоторые дома уже подключены к частной насосной станции до того, как они подключатся к основной канализационной системе.

Примеры таких свойств включают:

Малогабаритные жилые дома
Фермы в сельской местности
Бизнес-парки

Таким образом, дренажная насосная станция обязана обслуживать более одного объекта недвижимости на этих территориях.

Преимущества бытовых канализационных насосных станций

Как домовладельцы страдают от переноса частных канализационных сетей, зависит от типа собственности, в которой они живут, и от способа подключения канализации. Подключение к частной насосной станции водоснабжения и канализации дает множество преимуществ.

Помимо удобства, вокруг вашей собственности отсутствует неприятный запах или риск заражения животных. В результате считается, что это не представляет большого риска для здоровья пассажиров, а затраты на техническое обслуживание несколько ниже.

Недостатки бытовых насосных станций

Но, как и в любом другом случае, у подключения к частной насосной станции есть свои недостатки. Вам понадобится надежный поставщик водопроводной воды, не говоря уже о том, насколько сложно и дорого будет строительство в районах с высокой плотностью населения.

Кроме того, рециркуляция энергии будет проблемой, и есть проблемы, связанные с поломкой и блокировкой насосного оборудования.

Что говорит закон

Закон, вступивший в силу 1 октября 2011 года, указал, что любая частная канализационная система, расположенная в канализационной сети Темзы, должна соединяться с общественной канализацией, а также с любым частным боковым стоком.

Сюда не входят бытовые или коммерческие канализационные насосные станции, что является хорошей новостью для домовладельцев, поскольку закон означает, что право собственности на частные канализационные трубы может быть передано насосной станции.

Благодаря этому новому закону, многие клиенты больше не озадачены правом собственности на их канализационную систему, так как вокруг циркулирует множество листовок от компаний водоснабжения и информационных ресурсов.

Некоторые коммунальные предприятия приглашают клиентов искать частные канализационные насосные станции в их районе, чтобы сэкономить на счетах за воду.

Новое законодательство о канализационных насосных станциях

С октября 2016 года в соответствии с новым государственным законодательством ряд частных канализационных насосных станций будет передан компаниям водоснабжения.

Эти станции в настоящее время находятся в ведении владельцев предприятий или жителей, и они должны подключиться к своей канализационной сети, но все это изменится в следующем году.

В течение следующих двух лет компании водоснабжения должны убедиться, что они обнаруживают и обследуют все бытовые и коммерческие насосные станции, чтобы определить их соответствие требованиям в регионе.По оценкам, в Великобритании около 700 частных насосных станций, но на данный момент выявлено 560 участков.

Это причина, по которой компании водоснабжения просят своих клиентов найти и обследовать все насосные станции в их районе, чтобы потенциально сэкономить деньги на счетах за воду.

–

Express Drainage Solutions — ведущие поставщики дренажных услуг в Лондоне и на Юго-Востоке. Специализируясь на ремонте канализации, видеонаблюдении, очистке канализационных труб под высоким давлением и многом другом, наша команда экспертов готова оказать круглосуточный экстренный ремонт, если это необходимо.

Насосная станция Переход в собственность

Что такое частная насосная станция?

Водонасосная станция — это колодец, оборудованный насосами, которые перекачивают сточные воды и сточные воды в магистральную канализационную сеть. Типичные объекты, в которых используется насосных станций для сточных вод , включают в себя парки отдыха, бизнес-парки, объекты ниже уровня моря, небольшие жилые комплексы, прилегающие участки и удаленные фермы.

Переход права собственности

Смена собственника частной канализационной станции насосных станций должна произойти с настоящего момента до октября 2016 года.Причина такой продолжительности времени заключается в том, чтобы позволить компании Southern Water оценить количество, местоположение и состояние существующих насосных станций и управлять юридическими аспектами передачи.

Кто несет ответственность?

После 1 октября 2011 года канализационные компании взяли на себя ответственность за все трубы вверх и вниз по течению от насосной станции , которые расположены за пределами границ собственности или обслуживают более одного объекта.

Однако объекты, обслуживаемые частной насосной станцией и канализационной трубой, по которой сточные воды отводятся от насосной станции , не будут переданы немедленно, а будут приняты в период с октября 2011 года по октябрь 2016 года.

Какие насосные станции переведут?

Частные насосные станции , которые обслуживают более одного объекта и перекачивают воду в существующую общественную канализацию, а также насосные станции , которые обслуживают один участок, но находятся за пределами участка, будут переданы в октябре 2016 года

Так же, как трубы внутри границ собственности и обслуживающие только это имущество оставались обязанностью владельца собственности, поэтому частные насосные станции , обслуживающие только одну собственность и в пределах границ собственности, не передаются в соответствии с законодательством.Не будут и те насосных станций , которые обслуживают несколько зданий. Обычно это могут быть торговые парки, стоянки для трейлеров, больницы, промышленные зоны. Владельцы этих предприятий продолжат содержать собственные насосные станции.

Что вам нужно делать сейчас?

Для Southern Water довольно сложно идентифицировать все насосных станций на их территории. Вот где вы можете помочь.

Если вы считаете, что владеете частной канализационной насосной станцией или несете ответственность за нее, пожалуйста, помогите им собрать информацию о насосных станциях.

Любые неизвестные насосные станции все равно будут переведены в установленный срок

Насосная станция — свяжитесь с

CountyClean может помочь

После обращения в Southern Water, чтобы узнать, знают ли они о вашей насосной станции, CountyClean поможет вам определить, что куда идет .

Мы проверим ваш дренаж, чтобы решить, останутся ли они под вашей ответственностью или переданы другим лицам.

Частные насосные станции Консультации и законодательство

Что такое частная насосная станция?
Некоторым объектам недвижимости требуются насосные станции для отвода сточных вод в ближайшую магистраль или боковую самотечную канализацию, чтобы они попадали в общественную канализационную сеть.Обычно это относится, например, к небольшим жилым комплексам, удаленным фермам или небольшим бизнес-паркам. Если пострадало ваше имущество, вы, вероятно, уже знаете об этом.
Все сдачи для частных насосных станций
1 октября 2011 года частные коллекторы и боковые водостоки переданы предприятиям канализации. Тогда, когда изменилось законодательство о том, кому принадлежат какие части канализации и канализации, мы написали совет о том, что это значит для владельцев собственности.На этот раз компании по водоснабжению и канализации (WaSC) собираются взять в собственность частные канализационные насосные станции.
Когда это произойдет?
Насосные станции, которые имеют право на внедрение, будут переведены 1 октября 2016 года. Эти временные рамки позволят WASCS узнать, где находятся станции и в каком состоянии они находятся, а также решить юридические вопросы, такие как земля и доступ, до передачи .
Тем временем
До официальной передачи владельцы собственности, обслуживаемой канализационной насосной станцией, несут ответственность за сеть трубопроводов, насосную станцию и подъемную / перекачивающую магистраль до точки, где она соединяется с общественной канализацией.И владельцы будут нести ответственность за насосную станцию до тех пор, пока она не будет принята, даже если трубопровод, возможно, уже был передан.
Какие станции будут передавать?
В определение насосной станции будет входить связанный с ней подъемный основной коллектор. Частные насосные станции (и восходящие магистрали), которые обслуживают более одного объекта и перекачивают в существующую общественную канализацию, имеют право на передачу. Насосные станции, которые обслуживают один объект, но находятся за его завесой, также будут переведены в эксплуатацию в октябре 2016 года.В большинстве случаев выступ будет соответствовать границе собственности.
Точно так же, как трубы внутри границ собственности и обслуживающие только эту собственность, оставались обязанностью владельца собственности, так и частные насосные станции, обслуживающие только одну собственность и в пределах границ собственности, не передаются в соответствии с законодательством. Кроме того, те насосные станции, которые обслуживают несколько зданий, но управляются централизованно (например, торговые парки, больницы, автостоянки, промышленные зоны и т. Д.), Не будут приняты WaSC.
Что вам нужно делать сейчас?
По оценкам DEFRA, во время переноса частных канализационных и дренажных систем в 2011 году по всей Великобритании работало около 33 000 частных насосных станций. Это непростая задача для WaSC, которые должны будут идентифицировать их всех до 1 октября 2016 года.
Если вы частично владеете частной насосной станцией для сточных вод или частично отвечаете за нее, вам также следует убедиться, что ваш WaSC знает о ее существовании. Затем компания, вероятно, организует обследование и сообщит вам дату перевода.
Чтобы получить представление о том, как различные компании водоснабжения работают над перекачкой насосной станции, стоит посетить ваш собственный веб-сайт WaSC. Многие уже работают в направлении крайнего срока 2016 года, и вы найдете информацию о том, как они планируют действовать. Например, компания «Северн Трент Уотер» определяет местонахождение станций и изучает состояние актива, чтобы составить график передачи. Теоретически компании возьмут на себя известные им насосные станции в установленные сроки.Все, о чем они не знают и о которых они имеют право, будет автоматически переведено 1 октября 2016 года, независимо от того, оформлены ли документы или нет. А что будет с теми, о которых никто не знает, кто знает?
Что делать, если вы не хотите переводить?
Если вы считаете, что перевод может серьезно повредить вашим интересам, у вас есть два месяца с даты получения юридического уведомления, чтобы обжаловать его через Ofwat.
Дорожки могут помочь
В качестве первого шага обратитесь в свою коммунальную компанию, чтобы узнать, знают ли они о вашей насосной станции.Но, как всегда, депо ваших дружественных местных переулков всегда под рукой, если возникнет проблема. Мы изучим ваши стоки, чтобы точно определить, что именно куда идет, какая у вас система и, что наиболее важно, следует ли передать ее на ваш WaSC или оставаться под вашей ответственностью. Просто позвоните по телефону 0800 526 488 .
насосных станций | Официальный сайт города Фрамингем, Массачусетс,
Осмотр и ремонт
В городе Фрамингем работает 48 насосных станций для сточных вод.Насосные станции ежедневно проверяются техническими специалистами отдела водоснабжения и канализации.
Технические специалисты проверяют и ремонтируют насосы и связанное с ними оборудование, чтобы поддерживать потоки из многих жилых кварталов. Насосные станции сточных вод используются для перекачивания сточных вод, когда сточные воды не могут течь под действием силы тяжести. Сточные воды собираются на насосных станциях по всему городу от жилых и коммерческих пользователей и перекачиваются туда, где они могут течь самотеком.
Управление водных ресурсов штата Массачусетс
Фрамингем является частью системы очистки сточных вод Управления водных ресурсов штата Массачусетс (MWRA).Наши сточные воды сбрасываются в канализационные коллекторы MWRA, которые поступают на очистные сооружения острова Дир.
Мониторинг системы
Насосные станции контролируются и контролируются центральной компьютерной системой, которая обменивается данными на радиочастоте УВЧ. Система круглосуточно контролирует насосные станции на предмет:
Надлежащих потоков
Работающих насосов
Безопасность
Во время события технический специалист автоматически получает вызов для ответа на конкретную проблему станции.
Ежедневное управление
Программа насосных станций сточных вод направлена на поддержание и улучшение активов системы, включая систематическое обновление электронных средств управления и компонентов насосов на многих насосных станциях сточных вод. Чтобы смягчить воздействие образования сульфидов и связанной с ними коррозии, на насосной станции Worcester Road была спроектирована и построена система подачи химикатов.
Проблемы
Персонал насосной станции при выполнении своих проверок и работ по техническому обслуживанию сталкивается с проблемами, характерными для конкретной площадки:
Потребность в резервном питании
Замкнутые пространства
Возраст и разнообразие оборудования
Накопление смазки
Сульфидная коррозия
Персонал программы выполняет постоянный ремонт и техническое обслуживание устаревших компонентов станции.
.
