Изготовление дымника на печную трубу простейшей формы своими руками не потребует больших затрат сил и времени. Достаточно опыта выполнения простых слесарных работ и над вашим домом появится защитный зонтик, препятствующий попаданию в дымоход воды и порывов ветра.

Что такое колпак?

Еще полвека назад, колпаки на дымоходах можно было встретить в странах Балтии и Европы. Постепенно эти защитные устройства появились на всех крышах страны.

Основная функция приборов – это создание препятствия попадания в трубу воды и порывов ветра.

Разные конструкции, позволяют увеличивать тягу в дымоходе, повышать производительность печей и котлов, работающих на разных видах топлива, создавать принудительную вентиляцию помещений дома, подвала.

к содержанию ↑

Классификация

Выбирая козырек, учитывайте несколько характеристик.

к содержанию ↑

По материалу

От качества и вида материалов зависит долговечность козырька.

При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет.

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Поэтому в этом вопросе (какой колпак лучше?) однозначного совета нет.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

к содержанию ↑

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

полуцилиндрическая или сводчатая;

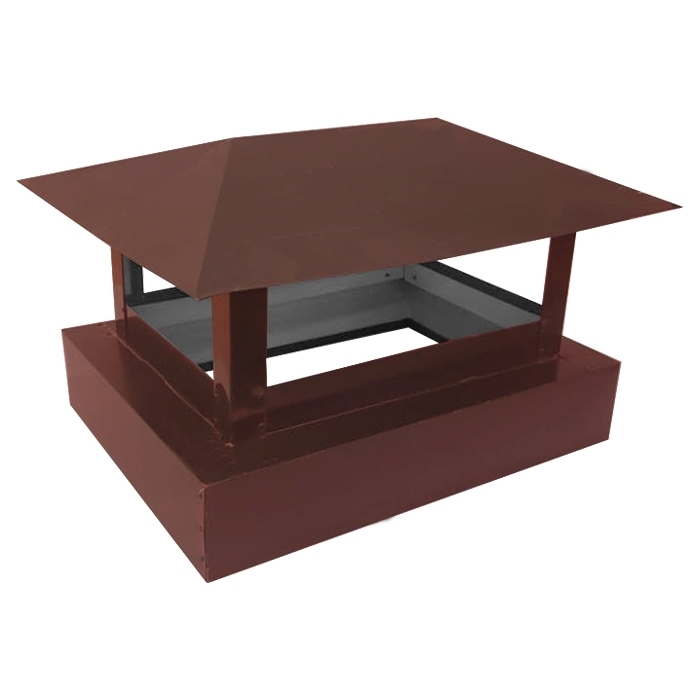

четырехскатная, самая простая и востребованная конструкция;
шатровая – ближе к европейскому стилю зданий и крыш;
с двумя скатами, встречается на половине крыш в стране;
выполненная в виде шпиля башни, напоминает колпаки в готических замках;
плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

к содержанию ↑

По назначению

По назначению защитные устройства подразделяются:

колпак устанавливаемый на дымоход печи, работающей на твердом топливе;

для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.

к содержанию ↑

Устройство и принцип работы

Стандартный прибор состоит:

цилиндра;
диффузора;
зонтика.

В зависимости от вида может оснащаться дополнительными, расположенными в низу прибора и по кругу диффузора кольцевыми отбоями. Принцип работы любого защитного устройства одинаковый:

Сверху печной трубы устанавливается прибор, который препятствует попаданию сильных порывов воздуха в дымоход и создания в нем воздушной пробки.
Поток, ударяясь и распространяясь по стенкам цилиндрической части, теряет свою силу и распадается на небольшие ручейки кислорода. Одна часть таких потоков поднимается вверх, вытягивая из трубы горячие пары. Создается воздушный вихрь выбрасывающий дым вверх. Благодаря этому свойству увеличивается уровень тяги.
Благодаря восходящим воздушным массам создается препятствие попаданию влаги в трубу дымохода, а также повышается производительность работы агрегатов до 20%.

к содержанию ↑

Как правильно выбрать колпак для дымохода?

Характеристики работы и надежность дефлекторов находится в прямой зависимости от видов отопительного прибора и топлива.

Если используется газовый котел можно выбрать конструкцию открытого типа с соплом. Козырек для печной трубы должен соответствовать виду установки и топливу, это правило закреплено в нормативных документах.

Газовые котлы имеют небольшую температуру горения, и значит газы, выходящие в дымоход, нагреты до определенной низкой температуры. На месте выхода пара, особенно при низких температурах, начинается обмерзание конденсата и постепенное закрывания льдом воздушного канала. Если труба выполнена из кирпича, а котел работает на природном газе – в этом случае установка дефлектора запрещена.

Но печи и котлы, работающие на твердом топливе, разогревают газы до 260⁰ на выходе из дымохода. Поэтому такие трубы можно защищать колпаками любой формы, из разных материалов.

Если используются качественные паллеты, уровень КПД и температура выходящих газов значительно повышается, такие дымоходы обустраивают конструкцией с открытым соплом. Но на трубы из кирпича, потребуется устанавливать защиту с зонтиком. Она не позволит попадать в канал воды и разрушать кирпич.

Итог – выбираете козырек для газового котла, лучше купить с открытым соплом. Для отопителей сжигающих все виды твердого топлива или на солярке можно устанавливать все виды и формы конструкций.

к содержанию ↑

Изготовление своими руками

Работы выполняются в несколько этапов. Для изготовления простейшей конструкции потребуется подготовить несколько видов инструментов и материалов.

к содержанию ↑

Инструменты и материалы

Подготавливаем по списку:

линейку, рулетку, тонкий маркер;
резиновый молоток для жестянщиков;
слесарный молоток;
дрель с набором сверел;
шуруповерт;
дюбеля для крепления козырька;

ножницы по металлу;
болгарку;
верстак с наковаленкой и тисками;
заклепочник с набором заклепок;
лист оцинковки, толщиной 0,8-1 мм;
стальной уголок, с размером полки 30-40 мм.

к содержанию ↑

Пошаговая инструкция

Козырек для печной трубы своими руками выполняется в несколько этапов:

По чертежу размечаем развертку для козырька на листе металла. Работу выполняем внимательно, соблюдая все размеры.
Пример чертежа выкройки
Ножницами по металлу или болгаркой вырезаем деталь по основному контуру, лучше резать металл с небольшим запасом, а потом обточить края болгаркой с зачистным камнем.

На краю наковаленки или отрезка толстого металла с ровными краями, с помощью резинового уголка загибаем по прерывистой линии кромки под прямой угол.
Делаем небольшие загибы для создания 4 скатной крыши по линии разметки.
Сгибаем козырек и в месте соединения кромок с помощью заклепок фиксируем нашу конструкцию. Заклепки лучше ставить почаще, наш грибок будет постоянно подвергаться значительным нагрузкам при сильном ветре.
Заклепками закрепляем кронштейны для установки козырька на трубу. Если используем простой лист металла, колпак обезжириваем, проходим грунтовкой и после ее высыхания покрываем молотковой краской под основной цвет покрытия крыши.

Дождавшись полного высыхания краски, делаем в каждом кронштейне по 1 отверстию, устанавливаем зонтик на место. Размечаем, сверлим отверстия, вставляем дюбеля.
Остается установить колпак на место и надежно закрепить его саморезами.

Перед изготовлением колпака обязательно выполните чертеж или эскиз с учетом сечения или размеров дымохода, если не уверены, выполните модель из картона. Затем установите ее, при необходимости внесите поправки. Только после таких операций переходите к разметке контуров детали на металле.

к содержанию ↑

Вывод

Сделать своими руками из оцинковки, нержавеющей стали или приобрести готовый колпак с флюгером из меди – этот выбор зависит от ваших возможностей. Главное – обеспечить достаточный уровень защиты топки от порывов ветра и попадания осадков в канал дымохода.

Козырек на дымоход своими руками: этапы изготовления

Во все времена и эпохи камин считался символом домашнего очага. В обязательном порядке его сопровождает такой элемент, как труба дымохода, которая устанавливается на крыше дома. Определенные и совсем немаловажные функции при этом выполняет козырек, который устанавливается поверх дымохода. Основным его предназначением является защита трубы от разнообразных природных воздействий. Стоит отметить, что козырек на трубу дымохода также может выполнять и роль декоративного элемента, придающего дому утонченный винтажный стиль. В этом случае можно приобрести готовый «дымник» (как его еще называют), который может быть дополнен какими-либо интересными деталями.

В случае если вас больше интересуют его функциональные качества, вы вполне можете изготовить козырек на дымоход своими руками. Навесы для дымоходной трубы не имеют сложной конструкции. Именно поэтому, для того чтобы сделать козырек на трубу своими руками, необязательно иметь какие-либо особые навыки или специальное оборудование. Все, чего требует процесс изготовления навесов для дымохода, это наличие материала, минимального количества инструментов, соблюдение некоторых правил и рекомендаций, а также терпения.

Перед тем как сделать козырек на дымоход своими руками, необходимо правильно выбрать материал. Учитывая наличие ряда достаточно строгих требований, предъявляемых к навесу, к данному вопросу следует отнестись максимально ответственно.

Козырек на трубу дымохода и его основные функции

На фото — козырек интересного дизайна

Козырек, установленный на дымоходную трубу, имеет множество предназначений:

Защита труб от попадания мусора и атмосферных осадков
Укрепление верхней части дымохода
Отвод влаги
Предотвращение разрушения кладки из кирпича, которое могут вызвать какие-либо внешние воздействия
Правильный отвод продуктов сгорания
Декоративное дополнение к кровле, которое способно значительно улучшить общий вид любого дома.

Качественно и правильно выполненный своими руками козырек на дымоходную трубу не вызовет завихрений воздуха или турбулентности, что поможет избежать таких неприятностей, как шум и вибрация.

Немного о козырьке на дымоход

Навесы на трубу имеют достаточно простую конструкцию, в которую входят крышка (зонт), предотвращающая нежелательное попадание мусора и атмосферных осадков в трубу, и капельник, отводящий сверху стекающую воду в трубу дымохода. Козырек защищает трубу от стекания воды, предотвращая тем самым процесс образования наледи, который может разрушить кирпичную кладку.

В начале своего существования навесы для труб имели лишь функциональное предназначение. Основной принцип конструкции со временем не изменился, но возникла отличная идея дополнять козырьки всевозможными декоративными элементами. Некоторые современные дымники вполне обоснованно берут на себя главную роль основной стилистической задумки всего дома.

За счет козырька, установленного на трубе, значительно усиливается тяга, поскольку потоки воздуха отклоняются. Попадание различного мусора в дымоход предотвращает установленная сетка. Выпуску дыма наружу она никак не помешает, поэтому, изготавливая козырек на дымоход своими руками, очень важно не пропустить и этот, на первый взгляд, малозначительный элемент.

Также стоит заметить, что при наличии навеса КПД дымохода увеличивается примерно на 20%, поскольку циркуляция горячего воздуха в печи или камине при этом значительно улучшается.

Информация о материале для изготовления козырька своими руками

На фото — изготовление козырька для дымохода

На сегодняшний день существует большое разнообразие материала, который можно применить для изготовления козырька дымохода. Наиболее оптимальным вариантом является нержавеющая сталь, имеющая полимерное покрытие. Многие специалисты предпочитают для таких целей применять медь. Кроме того, неплохо подойдет алюминий, сплав титана или, например, оцинкованное железо.

Срок эксплуатации изделия зависит не только от его правильного изготовления, но и от грамотно подобранного материала. Некоторые производители, изготавливая козырьки для дымохода, оборудуют их не только защитной сеткой, но и специальными теплоотражающими экранами. Таким образом труба защищена от попадания мусора, а с помощью защитного экрана полимерная поверхность козырька надежно предохранена от перегрева, что исключает вылет искр на крышу вашего дома.

Подготовительные действия

Перед тем как сделать козырек на дымоходную трубу своими руками, необходимо произвести точные замеры самой трубы. При этом не следует забывать о наличии каких-либо ее особенностей. Еще одной немаловажной деталью козырька для дымоходной трубы является капельник. Ведь именно с помощью него атмосферные осадки не попадают на наружную часть кирпичной кладки дымохода. Как правило, капельник имеет конусообразную форму. Таким образом, защиту имеет не только внутренняя часть трубы для дымохода, но и наружная.

Имейте в виду, что места расположения козырьков в большинстве случаев являются труднодоступными. Для того чтобы воздействия внешней среды не сократили срок службы изделия, сделанного своими руками, очень важно для его изготовления использовать исключительно рекомендуемый материал. Среди наиболее устойчивых к атмосферным явлениям материалов специалисты выделяют медь.

Козырьки могут отличаться своими видами:

Стандартный козырек, имеющий четырехскатную крышу, по форме напоминающий домик.
Навес, имеющий плоское навершие. В большинстве случаев его устанавливают на трубе дома, выполненного в стиле модерн.
Козырек, имеющий навершие в полукруглой форме. Чаще всего его используют для домов, выполненных в европейском стиле.
Навес с четырьмя скатами. Дымоходная труба с таким козырьком имеет возможность свободного проветривания. Помимо этого, такой навес надежно защитит от попадания осадков.
Козырек, имеющий в паре флюгер.
Дымник, в котором предусмотрено открывание крышки. Такой вариант очень удобен, при необходимости прочистить дымоходные каналы есть возможность оценить это достоинство.

К основным отличиям козырьков относятся особенности их конструкции и, конечно, материалы изготовления. При этом их функциональные характеристики практически не изменяются.

Этапы изготовления козырька на дымоходную трубу своими руками

В данном видео говорится о том, как сделать козырек на дымоход:

В качестве примера будет рассмотрен процесс изготовления наиболее простого сводчатого навеса для дымоходной трубы. Для того чтобы сделать его своими руками, следует позаботиться о наличии таких материалов и инструментов, как:

Лист металла, имеющий прямоугольную форму (очень важно, чтобы он соответствовал ранее произведенным замерам). Наиболее предпочтительными являются нержавейка или медь.
Сетка
Гвозди
Молоток
Дрель
Алюминиевые клепки
Ножницы по металлу
Маркер (простой карандаш).

Этапы работ:

В первую очередь из листа металла вырезается элемент, имеющий прямоугольную форму. При этом имейте в виду, что, согнутый в дугообразное положение, он должен перекрывать отверстие трубы так, чтобы оставался еще большой запас.
Далее изготавливаются 4 стойки, для этого вам потребуется стальной уголок.
На концах каждой из стоек просверлите отверстия, необходимые для крепежных элементов.
Следующим этапом изогните стойки и установите на них металлический прямоугольник. В качестве крепежных элементов используйте заклепки.
Согните металлический лист так, чтобы получилась дуга.

После того как козырек для дымохода готов, остается лишь установить его на предназначенное место. При этом следует убедиться, что концы всех стоек плотно прилегают к стенкам трубы. В заключение просверлите кирпичную кладку дымохода и надежно укрепите козырек с помощью дюбель-гвоздей.

Козырек на дымоход своими руками

Отопительная система состоит из огромного количества конструктивных элементов, обеспечивающих ей качественную работу. Пренебрежительное отношение к ее обустройству просто недопустимо!
[contents]

Это связано с тем, что любые ошибки или некомпетентность могут обернуться не только возникновением пожаров и порчей имущества, но и привести к гибели людей. А поэтому дымоходная система должна быть в первую очередь правильно обустроена, надежна и максимально эффективна.

Далеко неспроста каждый заботливый хозяин старается украсить свою дымоходную трубу элементом, который в строительных кругах называется дефлектор, а в народе – колпак, флюгарка или дымник.

На самом деле роль этого элемента в отопительной системе по-настоящему бесценна и не ограничивается только приданием эстетически привлекательного вида дымоходной трубе.

Для чего нужен колпак на дымоход

В первую очередь дефлектор обеспечивает создание хорошей тяги в дымоходе и не позволяет сильным порывам ветра задувать огонь в очаге.

Несмотря на то, что флюгарка используется при обустройстве системы отвода продуктов горения не одну сотню лет, ее использование продолжает оставаться актуальным и в наши дни. Сегодня можно встретить дефлекторы, которые внешне представляют собой настоящие произведения искусства и просто завораживают своей утонченной красотой.

Установленный колпак на трубу дымохода будет способствовать изменению движения воздушных потоков в его канале, а это усиливает тягу и стабилизирует процесс горения, благодаря чему в доме всегда тепло и уютно.

Помимо этого, правильно установленный колпак на трубе не позволяет проникать в ее просвет дождю и снегу, а также обустраивать в ней птицам гнезда и попадать листве.

Еще одним важным назначением флюгарки является то, что она, благодаря своей конструкции, стягивает конец трубы, чем препятствует ее преждевременному разрушению.

Из всего вышесказанного можно сделать только один вывод: колпак на дымоход – это один из важнейших элементов отопительной системы, обеспечивающий ее нормальное и стабильное функционирование.

Колпак на дымоход будет работать гораздо эффективнее, если установить его не на прямой, а на извилистый канал.
Желательно, чтобы козырек на дымоход был оснащен капельником, необходимым для удаления влаги, которая, так или иначе, будет скапливаться в верхней части конструкции. Капельник предотвратит стекание дождевой влаги по трубе в летнее время и не позволит обледенеть этому элементу зимой.

Если вовремя не установить козырек над дымоходом, то это может привести к преждевременному разрушению верхней части трубы.

Высокая температура в сочетании с вредными веществами, содержащимися в дыме, нарушат структуру кирпича, что рано или поздно приведет к разрушению стенок дымохода, в то время как нижний пояс колпака предупредит это крайне нежелательное явление, стянув верхний ряд кладки.

Установка дымника не только защитит верхнюю часть дымоходной трубы от вредного воздействия окружающей среды и продуктов горения, но и сделает эту часть отопительной системы более привлекательной и оригинальной, что значительно повысит внешние характеристики вашего дома.

Сегодня строительный рынок предлагает нам огромный выбор дымников различных конфигураций и видов. Но несмотря на это, многие владельцы частных домов предпочитают изготовить колпак на дымоход своими руками.

Конструктивные элементы колпака

Зонт или крышка.
Капельник (иными словами – отвод для воды).
Защитная крышка.

Начнем с того, что изготовление флюгарки – задача не самая сложная, и с ней легко можно справиться, если исполнитель является счастливым обладателем элементарных строительных навыков.

При создании колпака необходимо строго соблюдать все пропорции, а также выполнить целый ряд важных требований, предъявляемых к этим конструкциям.

Самыми распространенными материалами для изготовления флюгарок является медь, оцинкованная и нержавеющая сталь. Выбор материала объясняется тем, что дымник должен обладать высокой устойчивостью к коррозии, а также иметь привлекательный внешний вид.

Помимо этого, высокие требования к выбору материала для изготовления колпаков предъявляются еще и по той простой причине, что такие элементы, как правило, располагаются в труднодоступных местах, в связи с чем у владельцев домов фактически нет возможности контролировать их состояние.

По этой причине при выборе материала для изготовления колпака не стоит экономить, ведь, как известно, скупой платит дважды.

Колпак может иметь различную форму: конусообразную, полукруглую, а также этот элемент может быть похож на многощипцовую крышу и даже зонт. Скажем прямо, форма этого элемента мало влияет на его эксплуатационные характеристики и в первую очередь зависит от личных предпочтений хозяина дома.

Для того чтобы изготовить самый простой колпак на дымоход, следует взять металлический оцинкованный лист, имеющий прямоугольную форму и нужные размеры, и четыре стойки. Из металлического листа необходимо будет вырезать козырек, имеющий немного большие размеры, чем сама труба.

На концах стоек, изготовленных из металлического уголка, необходимо будет сформировать отверстия для крепежных элементов. После этого следует изогнуть стойки и зафиксировать их посредством заклепок.

При формировании полукруглого козырька заготовке придается желаемая форма, после этого элемент крепится к стойкам, которые прилегают к стенкам конструкции. На заключительном этапе все изделие устанавливается в верхней части дымоходной трубы.

Изготовить колпак на трубу дымохода можно и собственными силами. А если еще к этому приложить максимум старания и немного фантазии, так и вовсе можно превратить этот элемент в настоящее произведение искусства.

Рекомендуем это почитать:

Как сделать козырек на трубу дымохода своими руками

Этот хорошо видимый издали самый высокий элемент здания дизайнеры часто используют для формирования гармоничного внешнего вида. Колпак на трубу дымохода выполняет важные декоративные и практические функции. Правильный выбор поможет реализовать полностью полезные характеристики изделия. С помощью точного выполнения специальных инструкций его можно изготовить своими руками, без лишних затрат, в соответствии с особыми индивидуальными потребностями.

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы.

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Отделка дымохода на крыше

Отделочные работы включают в себя работы по герметизации стыков дымохода и кровли, оборудованию защиты дымоходов и вентиляционных каналов от воздействия влаги и теплоизоляционные работы. Важным моментом является придание красивого вида всем конструкциям на крыше.

Обшивка дымохода делается в случае использования некачественного кирпича, когда есть риск разрушения под влиянием осадков. Если уровень тяги недостаточен, а высота установки дымохода соответствует изложенным выше требованиям, за обшивкой укладывают слой теплоизоляции из негорючих материалов.

Материалы и способы зашивки

Вне зависимости от способа отделки требуется изготовление несущего каркаса, на который будет крепиться утеплитель и обшивочный материал. Для дымохода каркас изготавливается только из металла. Отлично подходит для этого профиль для крепления гипсокартонных листов. Крепёж тоже обязательно должен быть металлическим.

Оптимальным материалом для обшивки является оцинкованный лист или профнастил. Такая обшивка имеет низкую стоимость и легко монтируется. Крепление оцинковки производится саморезами с подложенными под шляпку силиконовыми или резиновыми уплотнительными шайбами.

Дымоход можно отделать тем же материалом, из которого выполнена кровля

Отделку выполняют также натуральным или искусственным камнем. При этом необходимо дополнительно закрепить камень к поверхности дымохода с помощью дюбелей.

Отделка камнем отлично декорирует дымоход и придаёт ему вид небольшой средневековой башенки

Верхнюю часть дымоходов защищают от попадания внутрь влаги при помощи колпаков. Так как установка колпака имеет свойства ухудшать тягу, высота колпака не должна быть менее 150 миллиметров. Из чего будет сделан колпак зависит только от личных предпочтений и материальных возможностей хозяина дымохода — изготовить его можно из обычной оцинковки либо применить красивую кованую конструкцию с флюгером.

Работы по обшивке дымоходов обязательно должны выполняться согласно требованиям противопожарных правил. Продукты сгорания, которые отводятся от каминов, печей и твердотопливных котлов, имеют высокую температуру. В котлах на газовом топливе температура на выходе из трубы намного ниже, поэтому их можно считать безопасными. Но все равно для всех видов печей и котлов дымоход должен обеспечивать хорошую тягу. Основным требованием является применение только материалов, не поддерживающих горение.

В случае когда дымоход и вентиляционные каналы расположены в одном коробе, срез дымохода должен располагаться значительно выше среза вентиляции.

Для исправной работы дымохода требуется выполнять его чистку от сажи, осмотр и устранение замечаний с периодичностью 2 раза в год. Эксплуатировать котёл необходимо строго в соответствии с правилами и не применять его для иных целей.

Установка и монтаж

Монтаж сэндвич дымохода в бане является самым простым видом прокладки сети для отвода продуктов горения. Небольшие с маленьким весом элементы постройки можно легко собрать посредством вспомогательных элементов.

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

Дымники на кирпичные трубы и кованые колпаки на дымоходы: решение сложных вопросов

При выборе подходящего изделия надо оценивать сложность реализации проекта. В следующем списке перечислены вопросы, на которые следует обратить внимание:

При установке сложной флюгарки на трубе дымохода может потребоваться смазка маслом, замена подшипников. Для технического обслуживания различных устройств и очистки вентиляционных каналов устанавливают специальные стационарные трапы. Они предотвращают повреждение мягкой кровли.
Обшивка кирпичных труб металлом обеспечит защиту от влаги. Рис. 23. Эту операцию можно совместить с установкой колпака.
Кованые изделия облазают значительным весом. При необходимости, устанавливаются специальные закладные в силовой каркас здания для надежной фиксации тяжелой конструкции.
Только на вентиляционных каналах, где не выходят горячие продукты горения, допустима установка колпаков, сделанных из полимерных материалов.

Вывод

Установив ветрозащитный колпак на трубу, вы сможете получить не только эстетически привлекательный элемент, но и выполняющий практическую роль. С его помощью удастся увеличить тягу в дымоходе, защитить сооружение от разрушения, тем самым сэкономив на дорогостоящем ремонте конструкции. Изготовить дымник вы можете самостоятельно или приобрести готовый. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Предыдущая запись Сливные трубы: ликбез по основным требованиям

Следующая запись Септик для частного дома: нормативные требования

Правила установки настенных кронштейнов

При обустройстве стандартной печи или котельной и котла работающего на твёрдом, жидком или газовом топливе требуется установка дымохода. Система дымоудаления служит для отвода дымовых газов в атмосферу и требует общих правил к её установке как для котла, печи или камина.

Предлагаем ознакомиться Как вязать арматуру для ленточного фундамента

Поэтому все вопросы, связанные с проведением монтажных работ, должны решаться ещё на этапе проектирования. Приняв решение самостоятельно провести установку, владельцу загородного дома важно дополнительно ознакомиться с главными правилами и полезными советами касательно выполнения таких работ.

Перед тем как правильно сделать дымоход для газового котла, необходимо предварительно обратить внимание на следующие факторы:

правильный расчёт всех параметров, включая размер устанавливаемых труб;
определение правильной длины труб; определение особенностей расположения дымохода;
ознакомлением с основными правилами сборки конструкции;
особенности прохождения перекрытий, создания изоляции для патрубка и вывода трубы дымохода на крышу.

Виды металлических дымоходов

Рекомендуем к прочтению:Изготовление сендвич трубы своими руками

На сегодняшний день, наибольшей популярностью пользуются металлические дымоходы трех видов:

одностенные, монтируемые в уже существующем канале из кирпича или керамики. Необходимость их использования обусловлена некачественной работой существующего дымохода. Произвести монтаж одностенного дымохода своими руками очень просто. Главное, предусмотреть в конструкции дымоходного канала устройство для сбора конденсата;
двустенные, изготавливаемые из двух труб, пространство между которыми заполняется огнестойкими утеплителями. Чаще всего для монтажа дымохода своими руками выбираются именно двустенные конструкции. В качестве утеплителя для подобного дымоотвода, чаще всего используется базальтовая вата. Она не выделяет неприятных запахов и не плавится при нагреве. Толщина слоя утеплителя рассчитывается в зависимости от климатических условий. Как правило, она варьируется от 30 до 100 миллиметров;
коаксиальный, тоже изготавливаемый из двух труб, но при этом, пустота между ними не заполняется утеплителем. Внутренняя труба предназначена для отвода продуктов горения, а внешняя, для подачи кислорода, без которого огонь не будет гореть.

Наиболее сложный в установке именно коаксиальный дымоход, но при должном желании, его монтаж можно выполнить своими руками, не нанимая для проведения подобных работ специалистов.

Самостоятельное изготовление ↑

Для того чтобы сделать колпак или грибок на трубу дымохода своими руками, нужно сначала определить какой тип устройства будет наиболее подходящим. В случае если отопительным прибором пользуются не так часто, подойдет простой зонт на трубу дымохода, при регулярном интенсивном протапливании здания, необходимо более прочное и надежное устройство, например колпак-дымник или дефлектор.

После выбора модели нужно определиться с материалами. Чтобы сделать грибок на вытяжную трубу своими руками лучше всего обратиться к удобным в работе материалам:

алюминий – благодаря податливости, изготовление колпака из этого металла не составит труда,
оцинкованный металл – также отличается мягкостью, его легко резать и сгибать, что облегчит выполнение работ,
жесть – хорошо поддается резке специальным инструментом, просто сгибается.

Остановившись на одном из материалов, необходимо внимательно снять мерки(измерить внутреннее сечение, и обхват трубы), а затем подготовить чертеж будущего изделия. Рассмотрим как сделать грибок на трубу.

Чертеж состоит из круга – будущего зонтика, диаметр которого должен быть примерно на 10см больше обхвата трубы. Для креплений вычерчивается три полосы 20-25см в длину и 2-3см в ширину.

Перед тем как приступать к работе необходимо подготовить инструменты:

сантиметр, циркуль, маркер на спиртовой основе,
ножницы по металлу,
дрель,
металлический хомут,
металлическая сетка,
крепежные элементы,
защитные перчатки.

Порядок работы будет следующим:

При правильном выборе и установке колпак для дымохода обеспечит надежную защиту трубы от внешних воздействий и продлит срок ее службы. Кроме того, это устройство может заметно увеличить эффективность работы отопительного прибора, а также украсить собой внешний вид кровли.

Самостоятельное изготовление навершия дымохода

Сделать крышку на каминную или печную трубу не сложно самому.

Для работы нужно приготовить:

Лист оцинкованного металла, меди или нержавейки;
Картон и маркеры;
Ножницы по металлу;
Приспособления для сгибания листа;
Аппарат для сварки.

Прежде чем приступить к изготовлению, важно тщательно измерить трубу дымохода. Потом нужно сделать макет зонта из картона. Чертежи выкройки:

Зонт должен надеваться на трубу без особых усилий, поэтому нужно при составлении чертежа оставить напуск в полсантиметра.

После примерки макета, чертёж наносится на металлический лист. Заготовку вырезают ножницами. С помощью гибов материалу придаётся нужная форма. Стыки скрепляются 3-4 клёпками. Изготовление капельников аналогично.

Кронштейны вырезаются из металлических пластин и при помощи сварки прикрепляются к фартуку и навершию. Точки сварки нужно обработать грунтовкой. Весь колпак дополнительно покрывается составом от ржавчины и краской.

После остаётся лишь одеть его на трубу камина. Все стыки нужно обработать огнестойким герметиком.

Зонт должен покрывать всю плоскость дымохода. На некоторых конструкциях есть выступ в половину кирпича, его тоже нужно прикрыть от дождя.

К сведению: зимой на колпаке может образоваться наледь или шапка снега. Важно так подобрать толщину металла, чтобы его не продавило под такой тяжестью.

Чрезмерно высокая или слишком низкая крышка не будут полноценно отводить дым, поэтому стоит сделать чертежи с учётом всех нужных параметров. Колпаком не сложно исправить дефекты дымохода, например, если он имеет недостаточную высоту.

Украсить дефлектор можно, используя кованый флюгер. Это будет долговечное и практичное решение.

Самостоятельное изготовление колпака на дымоход под силу даже начинающим мастерам. Важно аккуратно произвести замеры и выбрать качественный металл. Грамотно изготовленный дефлектор исправит недочёты в работе дымоотвода и обеспечит постоянную тягу при любой погоде. А если применить в работе немного креатива, то изделие станет украшением фасада дома.

Виды дымоходов

По признаку используемых комплектующих изделий эти устройства можно условно разделить следующим образом:

одинарные;
многослойные.

Материалы, применяемые для их изготовления, обладают особой прочностью, отличаются высокой коррозионной устойчивостью к кислотному конденсату. Чистая поверхность способствует полному удалению из дымового канала влаги и сажи.

Одинарный дымоход нуждается в дополнительной защите

При монтаже одинарного дымохода следует руководствоваться правилом пожарной безопасности, которое требует расстояния до ближайшей стенки из горючих материалов не менее 1 м.

Двухслойные конструкции имеют свои преимущества. Теплоизоляционный слой между стенками такого дымохода позволяет уменьшить охлаждение внутренней трубы, в результате чего образуется меньше конденсата. Внутренняя труба изготавливается из высококачественной стали, поскольку конденсат имеет кислотную реакцию и другой материал, включая оцинкованную сталь, долго работать в таких условиях не сможет.

Двуслойный дымоход уже утеплён

Такие дымоходы размещают на расстоянии не менее 20 см от стенок из горючих материалов. Если этого избежать нельзя, то стену обшивают металлом с подложкой. Её делают из огнеупорного материала, например, асбестового листа.

По способу монтажа дымоходы бывают:

Внутренними. Такая конструкция может подниматься от печи вертикально через внутренние перекрытия и кровельный пирог. Её основной недостаток — конденсат стекает непосредственно в топку, увеличивая его концентрацию в дымовых газах. Результатом может стать неприятный едкий запах в помещении и ускоренный износ дымохода.
Наружными. При такой конструкции дымовая труба отводится от печи горизонтально через стену. Для этого применяются два колена, которые могут иметь угол поворота 30, 45, 60 или 90 градусов. При этом наружное имеет вид тройника, а внизу располагается ёмкость для сбора конденсата. Установка вертикальной части дымохода производится параллельно стене, труба крепится к ней при помощи кронштейнов и хомутов.

Комплектующие изделия

Собрать дымоход без использования фитингов невозможно. Они предназначены для:

выполнения обводов инженерных систем;
изменения направления трубопровода;
перехода на другой диаметр;
регулировки тяги;
сбора конденсата;
защиты верхнего конца от атмосферных осадков, листьев, мусора и гнездования птиц.

Доборные элементы для сборки дымохода из труб обязательно должны быть использованы

Используя эти элементы конструкции, можно своими руками собрать дымоход любой конфигурации. Допустимой является длина горизонтальных участков не более 1 м, в противном случае тяга будет сильно ослаблена.

Виды колпаков и причины неисправной работы

Оголовок на трубу дымохода может быть различной формы:

стандартным;
зонтиком;
с полукруглой крышей;
с открывающейся крышкой.

Независимо от материала изготовления или конструктивных особенностей, дымники выполняют одну и ту же функцию. Нельзя с уверенность утверждать, что колпак определенной формы лучше. Каждый вид имеет свои преимущества и недостатки.

Определяющим фактором формы колпака обычно является вкус владельца.

Колпак на печную трубу: устройство, принцип работы, выбор, изготовление своими руками Колпак для дымохода своими руками для частного дома? Чертеж +Фото – Советы и Видео изготовления Колпак на печную трубу: устройство, принцип работы, выбор, изготовление своими руками Колпак на печную трубу: устройство, принцип работы, выбор, изготовление своими руками Колпак на трубу дымохода своими руками: виды, устройство, монтаж

Стандартные дефлекторы часто используются в домах, построенных в современном стиле. Классические здания лучше смотрятся с дымоотводами с полукруглым колпаком. Щипцовая крыша будет отличным вариантом при сильных осадках.

Основной причиной неэффективной работы колпака является сильный ветер. Он отличается большой скоростью, проникает в канал и мешает движению продуктов сгорания вверх. Это приводит к снижению силы тяги, из-за чего дым не успевает выйти в окружающую среду.

Кроме того, причиной задымления может стать неправильный расчет при определении размеров колпака. Довольно часто продукты горения не успевают выйти из трубы из-за неправильного расположения канала.

Колпак поможет не только корректно организовать работу дымохода, но и устранит слабую тягу в трубе.

Как сделать грибок на трубу своими руками

Самостоятельное изготовление колпака на дымоход – дело нелегкое. Если у вас нет особого опыта в этой области, можно для начала перенести чертеж на лист картона, вырезать его и продумать способы соединения и крепления. После того, как картина станет более-менее ясной, можно вырезать части из металла и приступать к сборке. Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении.

Вот один из чертежей дымника в виде небольшой скатной крыши. Угол определяется по формуле, которая указана на первом листе.

Чертеж колпака на дымоходЧертеж колпака на дымоход

Порядок действий такой:

Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
Погнуть деталь по всем пунктирным линиям на 90о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
Соедините колпак и зафиксируйте заклепкой 3,2мм.
По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
Соединить колпак с основанием.

Если изготовление квадратного дымника кажется вам сложным, может такой вариант будет легче. Его реализация будет совсем простой, если у вас есть кусок изогнутого листового металла подходящего размера. Если же имеется обычный лист, можно согнуть его на специальном устройстве (обычно есть у жестянщиков).

Дымник для изготовления своими руками

Порядок работы такой: готовите основание колпака из уголка по результатам измерений вашего дымохода. Уголок располагаете так, чтобы конструкция хорошо держалась: одно ребро опирается на край дымохода, другое охватывает его снаружи. Изготовьте ножки, которые будут поддерживать колпак и соединять его с основанием. Делайте их достаточно мощными, чтобы они могли противостоять ветровым нагрузкам и выдерживать снежную массу. Все части обработайте антикоррозионным составом и покрасьте. Соберите конструкцию в единое целое. Метод сбора зависит от материала.

Разновидности дымников для трубы

шатровую,
двух- или четырехскатную,
плоскую,
полуцилиндрическую,
шпилевидную,
четырех- или многощипцовую.

Важно: плоские дымники рационально использовать в теплом климате, где нет осадков в виде снега. Такие колпаки больше подходят для установки на плоские крыши.

Разновидности дымника на трубу

Еще дымники различаются по общей конфигурации. На рынке встречаются такие колпаки:

Стандартные. Традиционно состоят из самого колпака и элемента юбки, который необходим для крепления. Подходят практически для всех дымоходов, в том числе фальштруб, поэтому используются чаще остальных видов.
С защитной решеткой. От предыдущих моделей отличаются наличием металлической сетки. Подходит, если камин или печь используется очень редко. В таком случае решетка защитит трубу от птиц, которые могут свить в ней гнездо, а еще от попадания мусора.
С откидной крышкой. Облегчает процесс чистки дымохода от сажи и ремонт трубы.
С усиленной тягой. Для увеличения тяги устройство может быть дополнено двойной крышкой или функцией принудительной вытяжкой. Подобные дымники устанавливают там, где требуется усиленный вывод отработанного воздуха.

Распространенные модели дымников

Универсальная скатная.

Скатный дымник – наиболее распространенный и простой вариант, подходящий как для дымоходов, так и для труб вентиляции.

Универсальный дымник

С выпуском для камина или дымохода котельной.

Имеет открытое исполнение с дополнительным свободным выходом для отработанных газов.

Колпак с выпуском для камина или дымохода котельной

С закрытым выпуском для камина или дымохода.

В отличие от предыдущего варианта имеет закрытый свободный выпуск для отработанных газов. Подходит для установки на трубы котельных.

Флюгер с закрытым выпуском

Щипцовой формы.

Щипцовый дымник очень оригинально выглядит. Подойдет для трубы барбекю или летней кухни, для каминных и печных дымоходов квадратного сечения. Кроме интересного дизайна, характеризуется хорошей способностью к сквозному проветриванию.

Дымник щипцовой формы

С полукруглым навершием.

Верхняя часть флюгарки изготавливается из листа металла, который был подвергнут изгибу для получения формы полуцилиндра. Такая конфигурация обеспечивает максимальное сквозное проветривание по периметру и с торцов. Хорошо подходит для труб, прямоугольных в плане.

Дымник полуцилиндрической формы

Флюгарка может изготавливаться с любым количеством граней в основании. Кроме Г-образных также существуют Т-образные колпаки.

Угловой дымник

Одна из самых изысканных и привлекательных форм с изогнутыми радиальными гранями. Особенно актуальна при наличии другого кровельного декора.

Дымник-пагода

Отлично дополняет крыши, на которых есть шпили или башни.

Дымник-готика

Аэрационная, или двухуровневая.

Это актуальное решение для труб с проблемной тягой. За счет второго яруса флюгарка обеспечивает дыму дополнительный подпор под колпаком, а благодаря сквозному проветриванию отработанные газы легко удаляются из трубы.

Аэрационный дымник

Особая разновидность – дымник-флюгер

Одна из разновидностей дымника – флюгарка, которая кроме колпака еще оснащена верхушкой в виде плоского элемента, изготовленного из тонкого металла. Декоративный элемент флюгер не только показывает направление ветра, но и увеличивает тягу за счет того, что направляет дым в подветренную сторону.

Флюгер крутится за счет подшипника, который периодически требует смазки. Будучи декоративным, элемент может изготавливаться в самых разных видах – в форме головы орла, дракона или сокола и пр.

Принцип работы флюгера

Изготовление своими руками

Чтобы сделать козырек для дымохода своими руками, лучше выбрать модель попроще. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс выполняют в следующем порядке:

Изготовление защитного колпака своими руками начинается со снятия мерок с дымохода. Для этого удобнее пользоваться металлической линейкой или мерной лентой. Измерения производятся точно, без спешки.
Следующий этап – создание выкройки на картоне. Учтите, что зонт должен надеваться на дымоход легко, без усилия, поэтому к размерам трубы прибавляют зазор 4-5 мм.

Важно! Сделать колпак на дымоход своими руками проще всего, если изготовить из выгнутого дугой листа металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, поэтому выбирайте металл достаточной толщины и прочности.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения влаги, точно измеряйте размеры трубы. Правильно подобранная модель дефлектора улучшает внешний вид крыши и оптимизирует работу системы дымоудаления.

Сборка и установка

Следующий этап — это заготовка деталей с последующей сборкой и установкой. Понадобятся следующие инструменты и материалы;

лист кровельного железа;
ножницы по металлу;
дрель с набором сверл;
крепления (саморезы).

Из металлического листа вырезаются все детали будущего дефлектора. Затем производится сборка корпуса. Детали соединяются с помощью креплений. Для этого в них необходимо заранее просверлить отверстия в нужных местах. Вначале собирается корпус диффузора, а затем верхний конус, к которому крепятся «лапки» для посадки устройства на трубу — их обычно достаточно около 6 штук.

Сделанный самостоятельно флюгер-дымник выглядит не так эстетично, как готовый покупной, но вполне справляется со своими функциями, увеличивая тягу на 20-25%.

Виды и конструкции колпаков

Разнообразие форм и видов дымоотводных каналов заставляет производителей разрабатывать колпаки любых размеров, конфигураций, внешнего вида. В специализированных магазинах можно купить дымник следующих форм:

двухскатной;
вальмовой;
шатровой;
шпилеобразной;
с плоской крышкой.

Для изготовления колпаков используют один из следующих материалов:

нержавеющую сталь;
сплав меди;
кровельную оцинкованную жесть;
оцинкованную сталь с порошковым покрытием;
сплав титана с цинком.

Конструкция дымника может иметь:

открывающуюся крышку, которая значительно упрощает проведение техобслуживания дымохода;
вентиляционное отверстие, обеспечивающее свободный выход продуктам горения;
искроуловитель — предусмотрен для твёрдотопливных печей, отапливающих дома с кровельным покрытием из горючих материалов.

Часто дымники оснащаются флюгерами в виде геральдических символов или стилизованными под изображение животных, птиц, героев сказок, мифов, украшают ковкой, резьбой.

Советы и рекомендации по выбору

При выборе конструкции колпака следует учитывать из какого материала изготовлена дымоотводная труба и вид топлива, используемого для работы отопительным прибором.

Это обусловлено разной температурой дымовых газов и КПД обогревателя:

для кирпичной печи с дымоходом квадратного или прямоугольного сечения, также выполненного кирпича, подходит специальный колпак — дефлектор. Особенностью дымовых труб такой формы является опасность образования завихрений, которые ухудшают тягу. Кроме того на шероховатых поверхностях кирпичной кладки осаждается большее количество сажи, копоти и пыли, сужающих просвет трубы, что может сильно ухудшить тягу, вплоть до полной остановки. Дефлектор защитит стенки дымохода от попадания излишней влаги, чем снизит налипание продуктов горения и выступит в качестве усилителя тяги. Он будет создавать разряжение в верхней части канала и способствовать оттоку воздуха из топки,
твёрдотопливные котлы обычно оснащаются керамическими трубами или дымоходами из «сэндвич» труб с двойной стенкой. Они имеют более гладкую поверхность, чем у кирпичных конструкций, оборудуются конденсатосборником, куда стекают конденсат и осадки, поэтому отложений копоти на внутренних стенках у них намного меньше. Устойчивость тяги у таких котлов зависит от высоты дымохода. Если не организовывать принудительную тягу, то нужно устанавливать очень высокую трубу (до 8 м). При установке дефлектора высоту дымохода можно снизить на 15-25%, при этом устойчивость и сила тяги останется на том же уровне, а монтаж уменьшенной конструкции трубы будет менее сложным. При наличии котла, работа которого основана на принципе пиролиза, на дымотводную трубу лучше установить колпак с открытым соплом. Он сможет защитить канал от попадания мусора и осадков, но не станет преградой для выхода низкотемпературного дыма,
для газового и дизельного котла также рекомендуется использовать колпак с открытым соплом. В них тяга осуществляется принудительно, поэтому усиливать тягу с помощью дымника — дефлектора нет необходимости.

Изготовление и установка колпака своими руками

При сборке простой модели колпака в домашних условиях можно обойтись без специальных станков для вальцовки, достаточно простых инструментов и приспособлений.

Необходимые инструменты и материалы

Комплект необходимых инструментов для изготовления и монтажа флюгарки должен, состоять из:

металлической линейки;
маркера;
клиновидной киянки;
ножниц по металлу;
электрической дрели;
специального зажима;
листогиба;
оправки;
небольшого молотка.

Из материалов потребуются:

лист картона;
листовой металл;
металлическая пластина;
шурупы;
грунтовка по металлу;
краска.

Чертежи и схемы

Простой колпак из оцинкованной жести толщиной 0,6 — 0,8 мм для квадратной или прямоугольной трубы из кирпича можно легко изготовить своими руками. Он имеет крышку пирамидальной формы и вырезается с помощью выкройки из цельного листа металла.

Для дымовых труб и вентиляционных шахт круглого сечения используют дефлектор ЦАГИ. Так он называется потому, что является изобретением Центрального аэродинамического института. Его можно изготовить из листа тонкой нержавеющей стали или оцинковки.

На печную трубу круглого сечения также можно установить дефлектор Григоровича.

Расчёт размеров

Дымник должен закрывать все плоскости с торца трубы, а если в конструкцию входит оголовок, то колпак должен закрывать и его горизонтальные поверхности.

Будущее изделие должно довольно легко надеваться на трубу, поэтому каждый его длину и ширину нужно увеличить на 4-5 мм.

Крылья должны быть такого размера, чтобы они закрывали горизонтальные поверхности оголовка.

Ход работ

Процесс сборки и монтажа колпака состоит из следующих шагов:

Изготовление выкройки из картона по вычисленным размерам.

Перенос её контуров на лист металла и вырезание заготовки зонтика с помощью ножниц по металлу.
Размещение на рабочем столе заготовки разметкой вверх, чтобы было удобнее сгибать сначала линии, отмеченные на чертеже пунктиром до прямого угла, а затем линии, обозначенные буквой «d».
Сворачивание конуса. Место соединения нужно закрепить клёпками.
Изготовление капельника. Контуры деталей фартука — капельника вычерчивают по выкройке на листе металла и вырезают. Сгибы по краям элементов делают с помощью листогиба. Для соединения деталей также используют клёпки.

Крепление кронштейнов. Их нужно сначала нарезать из металлических пластин, а затем приварить одним концом к фартуку и зонтику. Для обработки мест сварки используют грунтовку по металлу.
Отделка колпака. Все поверхности дымника покрывают 2 слоями краски, которая защитит металл от коррозии и придаст изделию более эстетичный вид.
Монтаж колпака на оголовок трубы дымоудаления. Вариант крепления изделия выбирается в зависимости от типа трубы. В некоторых случаях используют шурупы или дополнительно ставят хомут.

>Видео по монтажу

Наглядно технология изготовления круглого зонта представлена на видео:

Как выбрать

При выборе вытяжного колпака вам требуется исходить из функций, для которых он будет предназначен.

Выбирая вентиляционный зонт стоит обратить внимание на такие характеристики:

Размеры. Для выбора размера исходите из того, чтобы ширина была на 10 сантиметров больше поверхности, для которой он будет установлен.
Температура в помещении. При выборе стоит учитывать температуру поступающих в дымоход паров и газов. По данному пункту лучше воспользоваться консультацией специалиста.
Расход воздуха. Данный показатель высчитывается из показателей объема помещения, мощности и количества установленных плит. Подготовьте эти данные перед покупкой и озвучьте специалисту.
Скорость воздуха и сопротивление. Воздухообмен зонта должна быть от 0,8 до 1,5 метров в секунду. Если показатель скорости будет ниже, это заметно снизит качество работы.

При выборе обратите внимание в первую очередь на вид зонта, который вам требуется (смотрите выше), и уже при покупке и изготовлении исходите из данного параметра

Как сделать дымник для дымохода своими руками

Невзирая на то, что конструкция накрывки проста (о чем мы уже неоднократно говорили), сделать подобное приспособление в домашних условиях достаточно сложно. Следовательно, если опыта в данной сфере у вас нет, вначале сделайте точный чертеж и перенесите его на кусок картона соответствующего размера, вырежьте и тщательным образом продумайте возможные способы крепежа и соединений. Затем, как только ситуация более-менее прояснится, вырежьте соответствующие части из металла и можете начинать сборку. Повторимся, очень важно правильно измерить дымоходную трубу, а также четко придерживаться полученных данных в процессе изготовления.

Читайте так же, о том как правильно сделать дымоход для газового котла

Чертеж колпака на дымоходную трубу

Ниже приведен один из простейших вариантов – чертеж колпака, выполненного с крышей на четыре ската. Для определения правильного угла используйте формулу, указанную на первом рисунке.

Колпак на трубу дымохода: задачи, виды и установка

Котельное или печное отопление в доме предусматривает установку дымохода, который в большинстве случаев ведет на крышу. Обязательной частью трубы дымохода является колпак, который устанавливается на конец дымохода. Его еще называют зонтом, козырьком, флюгаркой или крышкой, которая может иметь различную форму, размер и конструкцию.

В строительных магазинах продаются готовые изделия из листовой оцинкованной стали, которые можно сразу устанавливать на оголовок дымохода. Но любой человек, обладающий минимальными навыками работы с металлом, может изготовить колпак на трубу самостоятельно.

Нужен ли колпак на трубу дымохода

Многим кажется очевидным, что колпак на трубе необходим.

Основная задача приспособления не ограничивается только защитой дымохода от осадков, пыли и мусора. Функции зонта для трубы включают в себя:

защита от т. н. опрокидывания тяги – задувания дыма обратно в трубу при сильном ветре;
защита от проникновения птиц и мелких животных в дымоход;
продление срока службы кирпичной или стальной трубы;
украшение дымохода.

Главная роль колпака очевидна – он защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но есть и контраргументы против установки колпака:

конструкция может мешать отведению дыма и продуктов горения из дымохода, будучи препятствием на пути воздушного потока;
колпак может уменьшать тягу в трубе;
из-за наличия водяного пара в отработанных газах в зимнее время на козырьке образуется наледь, и продукты горения не выходят наружу, а возвращаются обратно по трубе в концентрированном состоянии, отравляя воздух в помещении.

Колпак на трубе дымохода не помешает, при условии, что он будет правильно подобран и установлен с учетом требований СНиП и техники безопасности.

Хотя некоторые современные виды дымоходов предусматривают специальные устройства для отвода влаги и конденсата, установка флюгарки на трубу позволит защитить дымоход от засорения и попадания птиц в отверстие трубы.

Важно! Колпак из металла – не вечная конструкция. При постоянном воздействии высокой температуры и кислотных компонентов в продуктах сгорания топлива, тонкая листовая сталь быстро разрушается. В зависимости от устройства насадку на трубу приходится менять раз в несколько лет.

Принцип работы колпака

Принцип работы колпака ясен: он создает механическое препятствие атмосферной влаге, осадкам, ветру, частицам в воздухе, листьям. Форма защитного элемента обычно коническая или пирамидальная, т.е. скатная. Это обеспечивает свободное стекание воды с колпака на крышу в обход отверстия дымохода.

Для этого устройство колпака предусмотрено таким образом, чтобы диаметр колпака превышал диаметр трубы. Основание козырька – фартук-капельник — частично закрывает устье трубы, препятствуя опрокидыванию тяги.

Разновидности колпаков

Независимо от типа котельного оборудования, все колпаки на дымоходах делятся на разные типы по форме:

двускатные;
пирамидальные;
конические;
вальмовые;
шпилеобразные;
плоские.

Большинство приспособлений по внешнему виду напоминают скворечник или маленький домик без стен с крышей на небольших опорах и основанием для установки на оголовок трубы. Разные производители предлагают флюгарки с различными функциональными элементами — сетчатыми перегородками для защиты от птиц, заслонками, смотровыми окошками, дверцами.

Существует отдельная разновидность колпаков на трубу дымоходов – дефлекторы. Это функциональные устройства, предназначенные для усиления тяги за счет создания области низкого давления в верхней части трубы.

Дефлекторы представляют собой более сложную конструкцию, имеющую несколько разновидностей, в том числе ротационные мини-турбины из листовой стали. Дефлектор улучшает производительность котельного оборудования на 20%.

Какой именно флюгарок установить на дымоход, зависит от КПД котла, вида используемого топлива.

Это важно! При выборе конструкции необходимо учитывать требования безопасности. Например, высокомощные котлы с КПД более 85% нежелательно закрывать обычной конусовидной конструкцией. Лучше установить на него дефлектор или открытую насадку для свободного выхода отработанных газов.?

Для печного оборудования, работающих на твердом топливе, можно использовать колпаки практически любого типа – конические, пирамидальные, вальмовые. Важно предусмотреть дополнительную защиту от разъедающего воздействия продуктов горения на сталь, установив еще один лист из нержавейки внутри конструкции.

Как изготовить колпак своими руками?

Несмотря на ограниченный срок службы, колпаки рекомендуется изготавливать из прочной оцинкованной листовой стали. Это несложная работа, с которой может справиться любой человек с простым набором инструментов.

Предварительно нужно измерить диаметр оголовка трубы, на которую будет крепиться защитный колпак. В зависимости от выбранного типа конструкции, нужно набросать на бумаге примерный эскиз флюгарки – двускатного, конического или вальмового типа.

Необходимо придерживаться основных правил в обустройстве защитного элемента для дымохода:

верхняя часть конструкции – зонтик или крышка – должна быть больше трубы на 10 см, чтобы выступала на 5 см со всех сторон;
расстояние между оголовком трубы дымохода до грибка должно быть как минимум 10 см, в противном случае дыму и отработанным газам будет сложно выходить наружу;
наклон стенок грибка или крышки должен быть под углом от 30 до 45 градусов;
насадка должна легко надеваться на оголовок трубы, поэтому необходимо оставить зазор добавив к эскизу еще 3-4 мм.

Алгоритм изготовления флюгарки на примере простой конической конструкции на узких кронштейнах:

Перед работой с листовым металлом необходимо сделать шаблон на картоне в масштабе 1:1. Простая пирамидальная конструкция предполагает разделение лекала на 4 одинаковых треугольников, соединенных вершинами.
Буквой «d» отметьте высоту каждой вертикальной стороны треугольников, буквой «В» — длину их основания.
В чертеже должен быть предусмотрено расстояние между двумя из четырех сторон пирамиды, которые нужно будет соединить.
Для соединения сторон нужно сделать дополнительные отрезки со сгибом высотой до 15 мм, в которых просверливаются отверстия для установки заклепок.
В основании всех треугольников нужно дорисовать стороны, соответствующие форме прямоугольной насадки дымника.
Пунктиром необходимо разметить линии сгибов.
Готовое лекало следует приложить к листу оцинкованной или нержавеющей стали, и вырезать по форме с помощью ножниц или ножа по металлу.
По линиям сгибов на картоне необходимо осторожно провести лезвием, чтобы оставить продавленные следы на металлическом листе. Полученные линии будут служить ориентиром для сгибов.
С помощью дрели нужно высверлить отверстия для заклепок на двух сторонах заготовки.
Металл сгибают с помощью специального листогиба, чтобы получилась форма пирамиды. Соединяемые детали конструкции фиксируют заклепками.
Верхняя защитная часть готова. Теперь нужно изготовить кронштейны из металлических пластин и приварить их к грибку. На место сварки наносится грунтовка, а колпак покрывают антикоррозийной краской. Готовые ножки конструкции крепят к металлическому основанию, которое предварительно изготавливают из пластин металла по диаметру оголовка трубы.

Колпак на дымоходную трубу — Кровля крыши для дома

Автор Кровельщик На чтение 8 мин Просмотров 224 Обновлено 23.08.2017

Колпак на дымовую трубу еще называют флюгарка или дымник. Он необходим для усиление тяги, чтобы в трубу не попадала грязь. Флюгарка это новшество, но и это дань старине. Сейчас все коттеджи оборудованы колпаками.

Монтаж козырька на дымоход

Нужно нарисовать план сборки и установки козырька.
Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть ни внутрь, ни наружу.
Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был устойчив к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

Оцинкованное железо.
Железо из нержавейки.
Сплавы меди.
Медь.
Стальные листы.
Титан.
Сплавы из титана.
Хромированное железо.
Сплавы из цинка.

Инструменты, которые нужны будут для создания козырька

Ножницы, чтобы резать металл.
Деревянный молоток.
Металлические прутки.
Для того чтобы крепить козырек. Уголки.
Молоток специальный.

Чтобы сделать правильные расчеты, необходимо начертить козырек на бумаге и написать все нужные размеры. И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо приступить к резке титанового листа и начинать выгибать лист по чертежу.

Козырек для дымохода своими руками

Первый пример крепления козырька

Необходимо взять 4 металлических прутка, из них получатся стойки.
Из листа титана надо вырезать прямоугольник, но с таким запасом при сгибание листа. Он должен быть больше отверстия, чем в дымоходе.
Прутки надо нагреть и расплющить и сделать дырки для крепления.
Сделанный прямоугольник необходимо закрепить на стойках, лучше всего заклепками.
Лист из титана нужно согнуть в виде дуги. Можно вставлять в дымоход, но стойки должны плотно соприкасаться со стенками дымовой трубы.
На последнем этапе козырек необходимо закрепить на дымовой трубе саморезами.

Второй пример крепления

Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
Верхний цилиндр нужно прикрепить к нижнему цилиндру.
Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Предназначение колпака на трубу

Колпак называют разными выражениями: флюгарка или Дымник.
Колпак нужен, чтобы тяга была лучше.
А также, он не дает попадать снегу в дымоходную трубу, а также дождю, когда идет косой дождь.
При установке сетки во флюгарку, в дымоход не будет попадать грязь и птицы, которые любят, гнездиться в дымоходе.
Если флюгарку выполняет профессионал, то предотвращение шума и вибрации.

Функции, которые выполняет флюгарка

Тяга увеличивается в три раза.
На 30% происходит увеличение КПД для трубы дымохода.
Не дает попадать дождю и снегу.
Вид крыши становится презентабельнее.
Кладка кирпича становится во много раз лучше и крепче.
Придает эстетичности трубы для дымохода.
Удерживает тепло в доме и создает горение яркого пламени.
Каждая флюгарка это искусство.
С помощью флюгарки, в доме будет уют и тепло, которое производит камин или печь.
Когда зима, осадки и талый снег не стекают в трубу, и не дает эффекта разрушения.
Дымник не даст верхнему ряду кирпичей разрушаться

Какие колпаки бывают?

Плоские колпаки.
Полукруглые колпаки.
Четырех скатные колпаки.
Колпак с флюгером.
Колпаки, которые открываются.
Для четырех скатной крыши.

Как устроен колпак для трубы дымохода?

Крышка.
Сетка.
Стек воды или по- другому названию капельник.
Угол наклона крыши, должен составлять 45 – 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

Не дает стекать воде.
Не дает образовываться льду, что способствует долговечности кладки и всей конструкции в целом.
Потоки воздуха бьются об стенки и происходит обход со всех сторон.
Струя воздуха подхватывает дым и поднимает выше.
Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
Если дымоход делают профессионалы, то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

То, что может быть на флюгарке

Сетка.
Юбка.
Искрогаситель.

Размер флюгарки в зависимости от диаметра дымовой трубы

Высота трубы (мм)	Ширина трубы (мм)	Диаметр (мм)
145	245	120
170	285	145
250	430	210
500	840	420
658	1100	520

Классификация козырьков по форме

В виде шатра.
Четырехскатный козырек.
Двухскатный козырек.
В виде ровного листа.
В виде шпиля.
Сводчатый козырек.
В виде четырех щипцов.
Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька. Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно.

Самым популярным материалом считается медные сплавы и сама медь. Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
На третьем месте идет козырьки из стальных листов. Они уступают меди по времени работы. Они прослужат порядка 40 лет.
Железо из нержавейки.
Сплавы из титана и из самого титана. Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

Почему трубы задымляются?

Неправильно выбран диаметр трубы.
Неправильная длина трубы, а также высота.
Если ветер усиливается, холодный воздух попадает в дымовую трубу. Тяга становится меньше так, как на дым воздействует давление ветра, дым перестает уходить из дымовой трубы и, в конечном результате, дым остается в дымовой трубе.
Дымовая труба засорена сажей. Нельзя при чистке дымовой трубы использовать никакую химию, чтобы почистить дымовую трубу, необходимо пригласить специалиста.
Возможно, из кладки упал кирпич. При поднятие сильных ветров случаются случаи, когда кирпичи падают из кладки. Необходимо убрать кирпич и заделать отверстие глиной.
Кладка начинает трескаться и холодный воздух попадает в щели, тяга уменьшается, и камин будет дымить. Все трещины необходимо заделать раствором с глиной.
Выделение конденсата, в результате чего печь становится сырой. Причина: при понижение температуры газов, которые выделяются при горение топлива. Из-за сажи, которая накапливается на стенках трубы, она уменьшает теплоизоляцию.
Если неправильно был построен дымоход.
Если стены печной трубы неровные и малое сечение дымоходной трубы.
Если дымоход установлен ниже крыши.
При установке дымохода вблизи высоких деревьев и домов.
Если дымоход пропускает воздух через кирпичную кладку.
Если помещение плохо вентилируется.
Дождь, снег.
Когда на улице теплее, чем в здание.
Когда первый раз разжигаете при замерзшем дымовой трубы.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

Профилактиктический ремонт
Капитальный ремонт.
Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
Если появляются трещины, то нужно замазать раствором глины.
После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

Плохая тяга и накопленная сажа в дымоходной трубе.
В конструкции происходит разрушение материала.
Происходит разрушение у каналов стенки.
Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Колпак на трубу дымохода своими руками чертежи, видео, инструкции

Как сделать грибок на трубу своими руками

Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении

Чертеж колпака на дымоход

Порядок действий такой:

Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
Погнуть деталь по всем пунктирным линиям на 90 о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
Соедините колпак и зафиксируйте заклепкой 3,2мм.
По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
Соединить колпак с основанием.

Дымник для изготовления своими руками

Вот пример того, как изготовить дефлектор на металлическую трубу. У автора этого видео он установлен на вентиляционной трубе подвала, хотя подобную конструкцию можно использовать на металлической трубе от котла на твердом топливе.

В этом видео изготовление обычного зонта на трубу.

Всегда пожалуйста)) А как крепить колпак — зависит от материала трубы. Судя по тому, что развертка есть только на квадратную или прямоугольную — у вас труба кирпичная. Если так — можно флюгарку закрепить на дюбеля, да почаще. И не в шов, а только в кирпич. Если ветра сильные, можно сделать нижнюю часть, которая будет надеваться на трубу, широкой и крепеж бить не в один ряд, а в шахматном порядке: сверху-снизу. Если не угадали с материалом — отпишитесь.

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры .

Как правильно выбрать колпак для дымохода?

Но печи и котлы, работающие на твердом топливе, разогревают газы до 2600 на выходе из дымохода. Поэтому такие трубы можно защищать колпаками любой формы, из разных материалов.

Пошаговая инструкция изготовления простейшего колпака

Исходные данные: труба дымохода из нержавейки Ø 120 мм, котел твердотопливный, колпак изготавливается из оцинкованной и окрашенной полимерной краской листовой стали толщиной 0,45 мм.

Труба дымохода из нержавейки

Мы рассмотрим самый простой, но очень эффективный вариант колпака. Сделать его можно в домашних условиях без использования специальных инструментов и оборудования, имеющегося у профессиональных жестянщиков.

Шаг 1. Определитесь с диаметром колпака. Практики рекомендуют, чтобы его края выступали за периметр трубы не менее чем по 10 см с каждой стороны. Имея это значение можно узнать диаметр круга, который надо вырезать из металла.

Круг вычерчивают на листе металла

Расчеты делаются таким образом.

К диаметру трубы прибавьте величину свеса колпака с каждой стороны. В нашем случае диметр трубы 120 мм, к этому значению прибавим 200 мм (100 мм+100 мм), получится 320 мм.
Теперь эту сумму нужно увеличить еще на 50 мм. Это увеличение требуется для компенсации уменьшения размеров на загиб колпака. Дело в том, что он будет иметь форму конуса, а при загибе диаметр плоского круга уменьшается. В нашем случае для изготовления колпака следует вырезать круг радиусом (320+50):2=185 мм.

Конечно, это не настоящие математические расчеты, они намного сложнее. Но для колпака нет надобности точно рассчитывать все размеры, допуски в несколько сантиметров никакой роли не играют.

Расчерчивание металла с допуском на изгиб

Если желаете изготавливать более простую конструкцию конуса, то сегмент не вырезайте, а только прорежьте вертикальную линию к центру круга. Во время изгибания лишний металл уйдет в нахлест, в этом месте удобно просверлить отверстия и поставить заклепки.

Шаг 2. Ручными ножницами по металлу вырежьте заготовку, удалите клин из круга.

Вырезанная заготовка

Шаг 3. Сделайте с двух сторон заготовки специальные подгибы для фиксации конуса. Это следует делать в тех случаях, когда для крепления конуса не будут использоваться заклепки. Подгибы нужно делать молотком.

Подгибы для фиксации конуса делают молотком

Высота примерно 0,5 см, наворачивание в противоположные стороны. До конца подгибы не сжимайте, это делается на финишном этапе изготовления конуса. Если работать киянкой сложно, то можно сгибать металл обыкновенными пассатижами. Линия получится не такой ровной, но это не имеет значения. Колпак устанавливается очень высоко на дымоходе, с земли такие незначительные проблемы совсем незаметны.

Подгибать металл можно пассатижами

Шаг 4. Согните конус, осмотрите соединение. Если какие-то части мешают фиксации, то их следует подогнуть или отрезать. Замок должен срабатывать четко по всей длине колпака.

Согнутый конус

Шаг 5. Придайте колпаку форму. Для этого его нужно постепенно сгибать на так называемой правке. Это кусок трубы диаметром ≈ 50 мм, закрепленной в тисках. Постепенно сгибайте круг до того момента, пока он не примет форму конуса. Постоянно проверяйте изделие, слишком перегибать не стоит.

Сгибание колпака

Шаг 6. Соедините замок и склепайте его. Старайтесь, чтобы линия была максимально ровной.

Склепать замок можно киянкой

На этом самый сложный этап изготовления колпака закончен, можно приступать к подготовке ножек для его фиксации. Вначале изготавливаются сами ножки, для них необходимо иметь три полосы металла шириной примерно 2 см и длиной до 15 см. Для придания ножкам большей жесткости следует по краям сделать фальц.

На ножках делают подгибы — фальц

Изготовление ножки, процесс

К трубе колпак фиксируется хомутом. Его можно купить готовым в специальном магазине или сделать самостоятельно. Второй вариант потребует больше времени, но зато конструкция имеет законченный дизайн в одном стиле.

Последний этап – сделайте разметку мест фиксации ножек к колпаку, высверлите отверстия и закрепите элементы. Для крепления лучше пользоваться заклепками. Такими же метизами крепится нижний конец ножек к хомуту. Теперь осталось закрепить колпак на трубе дымохода.

Крепление ножек

Крепление кольца к ножкам

Колпак на трубе

Фиксация кольца колпака

Как сделать флюгарку

Выбор материала

Популярные материалы – нержавеющая и оцинкованная сталь. Изготовление дымников на трубу круглого сечения и малого веса предполагает использование оцинковки (малый вес конструкции поможет избежать ненужной нагрузки на дымоход). При оформлении габаритных дымоходов из кирпича используется нержавеющая сталь с полимерным покрытием или вскрытая краской.

Для придания зданию легкого флера старины колпаки изготавливают из меди. Высокая стоимость не пугает эстетов, страждущих облагородить жилище – срок службы, исчисляющийся десятилетиями, и увеличивающаяся с годами эстетическая привлекательность стоят потраченных денег.

Перед тем как сделать дымник на трубу, составьте чертеж, вырежьте модель из картона или листа бумаги в оригинальном размере. Смоделируйте макет колпака, приложите к дымоходу, при необходимости внесите коррективы в начальные расчеты, когда останетесь довольны результатом, приступайте к созданию флюгарки.

Рассмотрим два простейших варианта – двускатную и сводчатую модели.

Модель и дизайн дымника выбирайте в зависимости от целей установки

Создание двускатной флюгарки

Перед работой снимите замеры с трубы, подготовьте инструменты: тиски, заклепки, набор для сварки. Потребуется:

лист металла;
4 отрезка трубы с квадратным сечением (2х2 см) длиной по полметра;
2 металлические полосы;
металлические уголки в 20 мм шириной (2 шт.).

Установите в дымоход 4 квадратные трубы, заглубляя на высоту 3-4 кирпичей. По периметру приварите к полученной конструкции уголки – конструкция будет держаться на трубе за счет них.

Перед работой составьте чертеж дымника

Лист металла разметьте посередине, приложите металлические уголки с двух сторон, зажмите в тиски и придайте нужную форму (угла сгиба в 90° хватит). Приварите 2 пластины к верхушкам стоек под углом 45°. Для надежности вскройте сооружение грунтовкой, краской для металлических изделий. В полосах сделайте по 4 отверстия, примерьте крышу дымника на трубу, сверьтесь с чертежом и просверлите дырки в крыше. Соедините крышу с основанием, зафиксируйте заклепками.

Следите, чтобы крепление было прочным – вес двускатной конструкции велик, при сильном ветре в случае срыва с дымохода она серьезно повредит кровлю.

Установка флюгарки на кирпичную дымовую трубу

Сводчатая (полукруглая) флюгарка

Развертка дымника на трубу с полукруглым колпаком еще проще – он состоит из колпака и полукруглой «арочки». Потребуется лист металла, согнутый в дугу, 4 стойки для поддержания конструкции, ножницы для работы с металлом.

Порядок работы следующий.

Смонтируйте колпак на трубу.
Отрежьте кусок пластины с запасом (чтобы при установке по 3-4 см оставалось с каждой стороны).
Сделайте на листе надрезы по 2-2,5 см через каждые 3-4 см по периметру, загните получившиеся лепестки вверх.
Стойки загните в нижней части, загрунтуйте и покрасьте. Приварите или прикрепите заклепками стойки к колпаку (к горизонтальной и вертикальной частям).
На ножки прикрепите свод.

Опциональный шаг – украшение: установка флюгера, оформление сооружения ковкой. Если хотите, чтобы сооружение выполняло декоративную функцию, украшения на флюгарку устанавливайте до монтажа на крышу.

Дефлектор Григоровича

Аэродинамический колпаки на дымоход. Один из вариантов

Дефлекторы специалисты рекомендуют устанавливать на металлическую трубу котлов, работающих на твердом топливе. Во всех остальных вариантах рекомендованы колпаки на дымоходы. Форма колпака выбирается в соответствии с формой дымохода: на круглые обычно ставят круглые зонты, на квадратные и прямоугольные – в виде небольшой скатной крыши.

Не очень хорошее отношение у специалистов к флюгерам: постоянная вибрация и немалый вес достаточно быстро разрушают даже капитально построенные трубы. Так что если вы хотели иметь флюгер, хорошо над этим подумайте: он не только неблагоприятно влияет на дымоход, но и сам быстро изнашивается из- за постоянного трения.

Еще одна проверенная временем конструкция — дефлектор Григоровича. который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

дефлектора в форме усеченного конуса;
колпака, предохраняющего трубу от осадков;
обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.

Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

Два последних размера обеспечивают кронштейнами нужной высоты, которые делают из обрезков жести и крепят на заклепки, болты или с помощью сварки.

Технология изготовления и монтажа:

По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.

Виды колпаков для дымохода

По форме дымник должен соответствовать сечению трубы.

Таким образом колпаки для дымоходов могут быть:

круглыми;
квадратными;
прямоугольными.

Основные варианты конструкций дымников:

колпак-домик с четырехскатной крышей;
домик с щипцовой крышей;
дымник с полукруглой крышей;
колпак с конусообразным зонтом;
с плоским зонтом.

Дымники могут быть оснащены дополнительными элементами:

искрогасителем;
кованым орнаментом;
флюгером и так далее.

Если искрогаситель — это сугубо функциональный элемент, то ажурная ковка необходима для придания колпаку оригинального и привлекательного вида. Также она служит защитой от мусора и птиц, но с этими задачами справится и обычная решетка. Флюгер не только показывает направление ветра и выступает в качестве украшения — благодаря его наличию тяга в трубе увеличивается.

Материалы изготовления

Для изготовления оголовков дымоходов используются:

листовая оцинкованная сталь;
нержавеющая сталь;
медь.

Оголовки труб из оцинкованной стали хорошо переносят агрессивные воздействия среды, они практичны и долго не теряют свой цвет под солнечными лучами. Они могут быть дополнительно покрыты цветным полимерным материалом (полиэстером).

В продаже можно найти такие колпаки любого цвета, это позволяет подобрать оттенок, который будет гармонично сочетаться с расцветкой трубы и крыши. Нержавеющая сталь — материал более высокого класса, изделия из него окажутся более долговечными.

Медь — самый долговечный материал для колпака дымохода. В случае правильной установки такой дымник прослужит больше ста лет. Медные колпаки хорошо сочетаются с водостоками и другими элементами, выполненными из этого металла, а также с кровлей из натуральной черепицы.

Со временем выполненный из этого металла оголовок не только не потеряет своего вида — напротив, он покроется благородной патиной.

Форма и функциональность

Основные задачи крышки на дымоотводе:

Увеличение воздушной тяги;
Предохранение от случайного залетания птиц в трубу;
Сохранение кладки дымохода;
Защита от снега и дождя.

К сведению: применение колпака повышает коэффициент полезного действия дымоотвода почти на 20 процентов.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

Дефлектор в форме полукруга больше подходит для европейского дизайна;
Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Изготовление своими руками

Инструменты и материалы

Подготавливаем по списку:

линейку, рулетку, тонкий маркер;
резиновый молоток для жестянщиков;
слесарный молоток;
дрель с набором сверел;
шуруповерт;
дюбеля для крепления козырька;
ножницы по металлу;
болгарку;
верстак с наковаленкой и тисками;
заклепочник с набором заклепок;
лист оцинковки, толщиной 0,8-1 мм;
стальной уголок, с размером полки 30-40 мм.

Пошаговая инструкция

Козырек для печной трубы своими руками выполняется в несколько этапов:

По чертежу размечаем развертку для козырька на листе металла. Работу выполняем внимательно, соблюдая все размеры.
Пример чертежа выкройки
Ножницами по металлу или болгаркой вырезаем деталь по основному контуру, лучше резать металл с небольшим запасом, а потом обточить края болгаркой с зачистным камнем.
На краю наковаленки или отрезка толстого металла с ровными краями, с помощью резинового уголка загибаем по прерывистой линии кромки под прямой угол.
Делаем небольшие загибы для создания 4 скатной крыши по линии разметки.
Сгибаем козырек и в месте соединения кромок с помощью заклепок фиксируем нашу конструкцию. Заклепки лучше ставить почаще, наш грибок будет постоянно подвергаться значительным нагрузкам при сильном ветре.
Заклепками закрепляем кронштейны для установки козырька на трубу. Если используем простой лист металла, колпак обезжириваем, проходим грунтовкой и после ее высыхания покрываем молотковой краской под основной цвет покрытия крыши.
Дождавшись полного высыхания краски, делаем в каждом кронштейне по 1 отверстию, устанавливаем зонтик на место. Размечаем, сверлим отверстия, вставляем дюбеля.
Остается установить колпак на место и надежно закрепить его саморезами.

Изготавливаем козырек своими руками – как справиться с задачей?

Для того чтобы сделать колпак на трубу самостоятельно, достаточно иметь минимум слесарных умений и, конечно же, большое желание. В интернете есть множество чертежей для изготовления и сложных, и очень простых зонтиков. Выбрать нужный вам вариант будет несложно. А мы поговорим о том, как изготовить элементарный грибок-домик с четырьмя скатами.

Изготовленный своими руками грибок

Вам необходимо определиться с геометрическими размерами дымовой трубы, нанести их на эскиз, представленный выше, после чего, используя приведенную далее развертку и специальную формулу, рассчитать точные параметры колпака.

Мы рекомендуем делать зонт из 0,5-миллиметрового по толщине металла, покрытого порошковым составом, либо из оцинковки. Чтобы не ошибиться в размерах, вырежьте из плотной бумаги (лучше всего из картона) выкройку будущего колпака. Она должна быть сделана 1 к 1 (в натуральную величину). А затем прикладывайте выкройку к металлическим листам и намечайте на них линии отреза любым острым инструментом.

Обрезайте металл по отметкам и делайте козырек по следующему алгоритму:

Сгибаете заготовку по линиям, отмеченным на выкройке литерой D, после этого – по всем пунктирным черточкам.
Просверливаете участки соединения зонтика дрелью и создаете единую конструкцию при помощи заклепок.
Из оцинковки или окрашенного порошковым составом металла делаете опорные ножки и основание. Опоры также требуется соединить заклепками друг с другом.
Устанавливаете сделанный зонтик на основание, крепите его все теми же заклепками.
Монтируете самостоятельно изготовленный колпак на трубу.

Материалы

Материал, из которого сделан оголовок, влияет на долговечность конструкции. Распространены образцы из стали, меди и цинк-титанового сплава:

Стальные козырьки для дымоходов самые дешёвые. Но у них недолгий срок эксплуатации. Через 5 – 10 лет этот доборный элемент нужно будет менять. При эксплуатации ТТ-котлов срок службы стальных колпаков ещё меньше (3 – 5 лет). Оцинкованное железо ещё менее долговечно. Оно быстро прогорает. Использование нержавеющей стали продлит жизнь оголовку до 30 лет. Этот материал устойчив к коррозии и высоким температурам. Но цена его выше.
Медные колпаки – лидеры качества и эстетичности. Высокая стоимость медных изделий оправдана их долговечностью (от 50 лет). Единственный нюанс – для их монтажа потребуются медные же крепёжные элементы и метизы. С остальными металлами медь будет вступать в реакцию, окисляться, что приведёт к износу оголовка в местах крепления.
Цинк-титановые конструкции также хорошо зарекомендовали себя при аналогично высокой цене.

Не так давно на рынке появились доборные элементы кровли из полимеров. Относительно низкая цена таких козырьков себя не оправдала. Полимер недостаточно термостоек, атмосферостоек, к тому же хрупок. Проверенные временем варианты из меди, цинк-титана и нержавейки стоят потраченных на них денег.

Козырьки на дымовые трубы тепловых сооружений. Как сделать шапку на дымоход своими руками козырек на трубу вентиляции своими руками

С технической точки зрения заглушка — это специальное металлическое приспособление, предохраняющее выход дымохода от негативного воздействия атмосферных факторов. Он никоим образом не должен влиять на расчетные, не искажать начальные условия движения воздушных потоков и т. Д. Наличие других более сложных устройств на дымоходе следует предусмотреть еще на этапе проектирования отопления.

Важно. Перед установкой шапки внимательно ознакомьтесь с требованиями нормативных актов, отраслевых документов и СП 7.13130.2013.

Как вы заметили, не все дымоходы с заглушками, так как у владельцев сооружения свои убеждения, часто они противоречивые, но каждый имеет право на жизнь. Перед принятием окончательного решения следует ознакомиться с точкой зрения противников и сторонников подобных структур.

Табл. Аргументы за и против установки колпачков

Выполняемые функции	Краткое описание фактических характеристик
	На крыше зданий направление ветра зависит от размера, положения и угла наклона коньков. Для предотвращения возникновения реверсивной тяги производятся специальные инженерные расчеты обогрева, регулирующие высоту дымохода в зависимости от его расположения и удаленности от конька.Ветер на ровной местности никогда не дует сверху вниз, только водовороты на крыше могут придать ему такое направление. Еще одна причина реверсивной тяги — полное отсутствие естественного притока воздуха или слишком мощная принудительная вытяжная вентиляция. Защитный козырек, если только он правильно подобран по размеру и типу, прерывает воздушный поток и обеспечивает нормальную тягу в дымоходе.
	Здесь есть одна проблема — от птиц защищает только сетка, козырек должен быть огражден по всему периметру.Замерзший конденсат может появиться на сетке и резко снизить тягу. Уборка бесполезна, вода при определенных климатических условиях будет снова введена. Иногда зимой приходится залезть на крышу, снять сетку и таким образом восстановить тягу. Нежелательно делать какие-либо кровельные работы зимой, это очень опасно.
	Абсолютно правильный допуск. Но для этого необходимо не сложное декоративное изделие, а всего лишь один из его элементов — колпак.
	Красивая бейсболка оригинального дизайна действительно положительно сказывается на внешнем виде. Есть эксклюзивные проекты, подчеркивающие престиж строения и солидное финансовое положение их владельцев.

Как видно из списка, количество положительных и отрицательных последствий от установки шапки примерно одинаково, отсюда вывод — принимайте решение сами. Но помните одно универсальное требование нормативных актов: все форсунки и приспособления не должны препятствовать свободному выходу дыма и не ухудшать расчетные показатели.

Дизайн крышки

Существует огромное количество различных моделей ячеек, они отличаются функциональными возможностями, геометрическими размерами, материалами изготовления и внешним видом. Но у каждого есть обязательные элементы, обеспечивающие стабильность и эффективность.

Что касается внешнего вида, то здесь каждый мастер может стать личным дизайнером. Но мы не рекомендуем начинать конструировать и делать шапку из чистого листа. Необходимо внимательно изучить имеющуюся информацию, чтобы понять назначение и влияние каждого элемента на эксплуатационные характеристики цоколя.Только тогда вы сможете не только внести изменения в дизайн, но и понять последствия своих действий. В этой статье мы даем пошаговую инструкцию по изготовлению шапки. А для начала нужно немного познакомиться с теорией.

Пошаговая инструкция по изготовлению шапки

Ходовой колпак будет изготовлен из медного листа: он быстро покрывается тонкой пленкой оксидов и не боится вредного воздействия агрессивных химических соединений, и они всегда находятся в дыму.Толщина листа 0,6 мм, тоньше не чувствуешь, с ним легче работать, но ему не хватает механической прочности, он может деформироваться, гнуться и т. Д. Процесс значительно ускорится и повысит его качество. если у вас есть доступ к отрезному станку и гибочной машине.

Цены на листовую медь

Медный лист

Для выполнения работы требуется подготовить металлическую линейку, угольник, шило.

Шаг 1 . Нарисуйте эскиз планируемой шапки.Рекомендуем базовую модель выбирать в сети, вносить корректировки в линейные размеры. При желании добавьте оригинальные элементы декора.

Шаг 2. . На медный лист перенесите детали шляпки. Следуйте контуру рисунка. Можно увеличить его масштаб, так все нюансы проще. При переносе размеров всегда необходимо оставлять на прокатке 0,5 см.

Практические советы. Работать целым листом не намного проще, а по отдельным заготовкам для каждого элемента.Для этого их требуется предварительно нарезать по имеющимся размерам, а затем сделать разметку по каждому отдельно.

Опытные мастера настоятельно рекомендуют детализировать каждый элемент, еще раз проверяют все нюансы и только после этого переносят изображение на поверхность металла. Медь можно нарисовать специальными маркерами или обычными селлерами. Второй вариант намного лучше, у него строчка более тонкая. Кроме того, вам не придется очищать изделие от следов маркера.

Шаг 3. . Ножницами по металлу вырезаем изделие. Если у вас есть плазменная резка, то резку можно производить на этом аппарате. Вырезы небольшой длины следует делать правыми и левыми ножницами. Обратите внимание, в каком направлении нужно гнуть металл, и, в зависимости от этой особенности, выберите определенные ножницы. Тогда будет легче делать разные изгибы и соединения.

Цены на ножницы по металлу

Ножницы по металлу

По такому же алгоритму разрезать все оставшиеся заготовки.

Заглушка для гибки и сборки

Если есть минимум знаний и навыков, то эти операции не представляют больших трудностей. Если работа выполняется впервые, рекомендуется для практической отработки некоторых операций потренироваться на ненужных металлических участках. Не обязательно быть медным, используйте дешевый прокатный лист.

Шаг 1 . Гибку базовых заготовок начинают с прокатки кромок. Заготовка точно выставляется на станке и за счет подъема стола металл гнется.Такие операции можно делать вручную с помощью цианки, но качество будет намного хуже. К тому же для гибки всех элементов на станке вам потребуется всего несколько секунд, ручной метод потребует гораздо больше времени и усилий.

Цены на листогибочные станки

Листогибобическая машина

Шаг 2. . Сделайте первую часть основания, дополнительное нижнее топливо обеспечивает повышенную прочность, его всегда рекомендуется предусматривать.Углы указаны на чертеже и контролируются транспортером во время гибки. Некоторые станки имеют фиксированные рисунки, конкретная технология механической гибки практически не влияет на алгоритм действий. По основанию рекомендуется делать перекатывание, выпуклая линия контролирует место крепления элемента на стене дымохода и увеличивает его устойчивость.

Шаг 3. . Приступаем к сборке основы шапки. Для работы требуются специальные галочки, этот инструмент разводит с разных сторон детали крепления отдельных элементов в единую конструкцию.

Шаг 4. . Разложите все заготовки на ровной поверхности, проверьте размер и правильность загибов соединительных концов. Клещами загните концы и соберите элементы вместе. Замки пока не закрывают, а только готовят. Работа требует навыков, не торопитесь, не повредите лицевые поверхности. Необходимо знать, что исправление вмятин всегда будет заметно, а такие следы говорят о низкой квалификации мастера.

Шаг 5.. Замки замковать ударами изображения, нижний стол должен быть только металлическим из профилированного проката, размеры подбираются в зависимости от параметров изделия. У опытного мастера для таких целей имеется множество различных профилированных сегментов, которые он использует при выполнении работ.

На этом сборка основания для заглушки закончена, можно переходить к изготовлению крышки, либо зонта, защищающего дымоходную трубу сверху.

Изготовление кровли фуражки

Изначально чертеж внимательно изучается и при необходимости необходимо детализировать каждый элемент в увеличенном масштабе. В нашем случае крыша напоминает сложную четырехлистную конструкцию, состоит из двух трапеций и двух треугольников. Этот вариант больше всего подходит для прямоугольных дымоходов.

Шаг 1 . Перенести размер прутьев на металл, как всегда, использовать металлическую леску и провидец. Не забудьте элемент для каждого угла нарисовать за плату хвостик.Длина может быть произвольной, каждый мастер привыкает к своей. Параметры приведены в пределах 5-15 мм, жестких ограничений нет. Помните, что длина верхнего подзаголовка должна быть вдвое больше фиксированной нижней. Следует принять решение о минимизации количества непроизводительных отходов. Достаточно нарисовать один элемент, проверить правильность всех размеров, вырезать, а затем использовать его как шаблон для второго. На треугольных стержнях выпускается 30 мм, на трапециевидном 15 мм.

Шаг 2.. Вырезать заготовки по металлу. Не забывайте, что для мелких предметов выбирается левый или правый инструмент в зависимости от стороны загиба.

Шаг 3. . Начните с гибкой детали. После того, как все подготовлены к соединению, снова разложите их на гладком столе и проверьте положение. Еще есть время исправить допущенные мелкие ошибки. Ребра жесткости проложите в середине плоскости и сделайте в нижней части гибкой, это еще больше увеличивает сопротивление изгибу.Выше мы уже упоминали, что большие усилия снега и ветра повлияют на конструкцию, необходимо принять меры по увеличению прочности элементов.

Шаг 4. . Соберите зонт, это делается в несколько этапов.

Вставьте соединительные элементы конька, выровняв их точно по линии.
Установите треугольные коньки на трапециевидные коньки, соедините их в складку. Все подключения должны быть включены без особых усилий, убивать ничего не надо, достаточно использовать Hapami.Сгибать Соединяйте с максимальным усилием, элементы не должны смещаться после завершения сборки.

После того, как крыша будет полностью готова, можно приступать к изготовлению ножек.

Шаг 5. . На куске меди подходящего размера нарисуйте предметы. Отрезать новый лист необязательно, можно использовать отходы, их достаточно сформировать, чтобы подготовить мелкие элементы. Общая ширина заготовок около 110 мм, ширина прокатки около 25 мм.Размеры могут колебаться в зависимости от параметров сегментов.

Шаг 6. . Вырезаем заготовки для ножек, приступаем к раскатыванию. Заклепка будет производиться через два слоя металла, усиление прочности будет производиться прокаткой. Просверлите отверстия под заклепки.

Теперь осталось собрать крышу, ножки и корпус. Если вы планируете защищаться от птиц, необходимо по периметру прикрепить медную сетку. Помните, что в зимний период это может создать массу проблем.Сетка дополнительно фиксируется специально подготовленными уголками. Закрепите крышу на заклепках.

Конструкция полностью готова, залезаем на крышу и устанавливаем на кирпичный дымоход.

Видео — Заглушка на трубу дымохода

Отправьте материал вам на E-mail

Дымоход — одна из важнейших составных частей. Не менее важным элементом является заглушка на дымоходную трубу, выполняющую не только эстетическую функцию, но и защитную.Обеспечивает беспрепятственный и стабильный отвод продуктов сгорания.

Колпак выдает завершенную конструкцию

В первую очередь дымоход устанавливается с целью увеличения тяги за счет расхождения воздушных потоков. Различают несколько функций устройства:

Защищает устройство от проникновения воды и снега. При обильных дождях в конструкции может скапливаться огромное количество осадков, которые при контакте с дымовыми газами образуют кислотные соединения.Заглушка на дымоходе, в свою очередь, защищает устье труб от попадания нежелательной влаги;
Предотвращает появление нежелательных элементов в дизайне;
Улучшает тягу. Для этого продуманы дефлекторы самых разных вариаций.

Примечание! Ультрасовременные устройства имеют отдельные канавки, которые служат для удаления конденсата, образующегося на стальном покрытии при попадании нагретого воздуха.

Заглушка на трубу дымохода — производственные материалы

Для безотказной работы устройства необходимо грамотно подойти к выбору материала для непосредственного производства.Один из самых популярных материалов — медь, поскольку она прочна и имеет эстетичный вид. Если заглушка на трубе дымохода изготовлена из любых других строительных материалов, в этом случае все элементы крепления должны быть латунными.

Полезная информация! Для изготовления таких устройств материалы лучше не комбинировать. Поскольку медь, контактируя с другими материалами, окисляется. Следовательно, период работы дыма значительно сокращается.

Неявно смотрится флюорка на трубе дымохода из нержавеющей или оцинкованной стали.Наибольшей популярностью пользуется устройство из нержавеющей стали с полимерной накладкой. Срок эксплуатации такого устройства достигает 20 лет. Полимерное покрытие дает возможность выбрать фуражку на крышу.

Разнообразные заглушки на дымоход

Тип флюгарка зависит от строения трубы и внешнего вида.

Разновидности дыма:

Общепринятые. Этот вид флуугарка имеет вид нимба на верхней части трубы.Такая конструкция может иметь разнообразную конфигурацию;
Европейские приспособления для дымоходов. Ключевой особенностью конструкции является колпачок округлой формы. Основная задача изделия — не допустить образования конденсата и проветривания помещения;
Устройство с мультикупольной камерой. Преимущество конструкции — наличие двух коньков. Такой вид изделия способствует максимальной экономии трубы от выпадения;

Крышка с флорой.Конструкция оснащена множеством фигурок;

С трепещущей крышкой. Такая конструкция позволяет быстро производить все необходимые манипуляции по уходу за трубой. Основная цель — общая вентиляция;
С дефлектором. Эта конструкция может быть дополнительно оснащена трепещущей крышкой. Обеспечивает прямое воздействие на силу тяги.

Статья по теме:

Как выбрать и купить колпак на дымоход с учетом его конструкции?

При выборе изделия необходимо учитывать прямое устройство дымохода.Идеальный вариант — трехслойное устройство из модульного. Если есть такое устройство по защите дымохода от атмосферных осадков, можно не переживать. Поскольку вся влага, попадающая внутрь конструкции, собирается в коллекцию.

Если говорить о газовых устройствах, то в данном случае наиболее предпочтительна форсунка. Оптимальный вариант для твердотопливной системы — дефлектор-лопатка.

Для кирпичных труб противопоказаний для кирпичной кладки в сочетании с твердотопливной системой нет и можно отдать предпочтение любой такой.

Примечание! При использовании газовых систем установка зонтов категорически запрещена.

Изготовление козырька кадрового

Чтобы правильно сделать заглушку на дымоход своими руками, следует использовать чертежи более простых образцов.

Для работы необходимы следующие приспособления и материалы:

Оцинкованная сталь, медь или нержавеющая сталь;
Ножницы по металлу;
Плоскогубцы, киянка, тиски.

Полезная информация! Для измерений используйте линейку и металлический уголок.

Алгоритм выполнения работ:

Изготовление козырька нужно начинать с замера задымленности.
Формирование схемы на бумаге. При этом следует учитывать, что прибор должен свободно одеваться на трубу. Следовательно, существующие размеры трубы добавляют зазор примерно на 2-3 мм.

Готовый чертеж необходимо перенести на стройматериалы и вырезать;
Сторона заготовки на пунктирной линии «А» загнута на угол 90 градусов.Затем такую же процедуру нужно проделать с прямой отмеченной буквой «D». В месте крепления необходимо проделать 3 сквозных отверстия (шаг 15-20 см) и закрепить конструкцию заклепками;

Схема фартук-капельница должна быть перенесена на материал и разрезана. Все стороны изделия загнуты и скреплены заклепками.

Из плиты необходимо сделать опоры соответствующей длины, приварив их к фартуку и колпаку.Образовавшиеся швы следует обработать грунтовкой по металлу.

Полезный совет! На изготовленный колпачок следует нанести антикоррозийное средство и покрасить в несколько слоев.

Назначение и применение дефлекторов

Дефлектор — это конструкция, предназначенная для улучшения тяги при создании разряда в трубе дымохода.

Существует ряд секретных форм:

типа ЦАГ;
Округлый тип;
;
Открытый и n-образный.

Конструкция состоит из нескольких отдельных частей:

Цилиндр нижнего типа;
Диффузор;
Зонт.

Диффузор цилиндрической формы расположен в верхней части конструкции, а зонт выполняет функции безопасности. Подобные изделия изготавливаются из оцинкованной стали, что исключает процесс коррозии, предотвращая засорение трубы мусором.

Дефлектор на дымоход своими руками чертежи и фото

Для изготовления дефлектора, прежде всего, необходимо разработать чертежи будущего устройства, которые являются неотъемлемыми элементами работы.

Для правильных расчетов расчетных параметров необходимо знать внутренний диаметр дымохода.

Таблица для правильного расчета дефлектора для дымохода.

Внутренний диаметр дымохода D, мм	Высота дефлектора H, мм	Ширина диффузора d, мм
120	144	240
140	168	280
200	240	400
400	480	800
500	600	1 000

Алгоритм работы манипуляций:

Все элементы рисунка перенесены на бумагу;
Бумажные элементы конструкции предварительно соединяются, так как они должны быть в окончательном виде;
С бумагой все предметы переносятся на стройматериал и вырезаются;
Для изготовления диффузора металл загибается в цилиндрическую форму.Края конструкции скрепляются;
Внешний цилиндр изготавливается аналогично;
Ленты (из металлического материала 3-4 шт.) Длиной около 20 см и толщиной 6 см. На колпачок крепятся элементы;
Зонт прикреплен к диффузору и встроен во внешний цилиндр.

Полезный совет! В местах складывания здания металл следует подправить и заточить, чтобы сделать его тоньше.

Дымоход на кирпичных трубах и кованые заглушки для дымоходов: особенности и цены

На просторах Рунета есть множество советов и видео, как сделать козырек для трубы дымохода своими руками.Однако далеко не у всех есть желание производить собственную конструкцию, и многие предпочитают приобретение готового устройства.

Купить дымоходы на кирпичных трубах можно в пределах 700 — 7000 рублей в зависимости от сложности конструкции. Чтобы купить кепку самой простой конструкции, придется потратить около 400 рублей.

Использование дефлектора на дымовой трубе газового оборудования не рекомендуется. Поскольку низкая температура газов зимой может привести к тому, что горизонтальная часть выхода в дымоход промерзнет, а дефлектор способствует усилению такой тенденции.

Полы специалисты не рекомендуют, так как их вращающиеся элементы довольно быстро выходят из строя. Зимой из-за образования конденсата лед покрывается льдом, что приводит к разрыхлению кладки трубы. Следовательно, оптимальным вариантом для дымоходов являются козырьки.

Пример «умного» дефлектора с поворотной крышкой

Экономия времени: выбирайте статьи каждую неделю по почте

На профильной стороне крыши каждого дома, в котором устроен камин или печь, всегда можно заметить выхлопную трубу.Часто сверху снабжается специальным защитным колпачком. И хотя такой прием довольно древний, он снова «вернулся». И это совершенно не удивительно, ведь он придает особую индивидуальность и уникальные структуры. С точки зрения архитектуры подобные инсталляции над кровлей самые разнообразные. Сделать козырную карту на трубу дымохода можно не только красиво, но и функционально.

Такой элемент называется дефлектором. В бытовых условиях он называется Флягарком, как и дымчатый.

Основные задачи установки дефлектора:

Усиленная тяга, возникающая за счет отклонения воздушных потоков.
Защита и предотвращение канала выхода дыма от попадания в него различного мусора, снега или дождя.
Повышение коэффициента полезного действия дымохода.
Кладка усиленная (из кирпича).
Крыша декорированная.

Если дефлектор исправен, происходит нормальное поглощение турбулентности и завихрений воздуха, создавая различные шумы и вибрации внутри дымохода.

Свойства помещений

Конструкция изделия состоит из 2-х основных частей:

Накидки, защищающие от различных атмосферных осадков;
Капельница, уменьшающая воду, стекающую по верхней части трубы.

Если на нем варить воду, то на нем будет лед, на морозе на нем будет образовываться лед. Он разрушительно действует на сам дизайн.

Когда-то была изобретена конструкция с дымоходами. С первого раза в них регулярно выпадал мусор, снег и дождь, а бывало, что даже птицы.После изобретения защитных колпачков эта проблема была устранена.

Через некоторое время довольно практичный прибор дополнился эстетикой. С тех пор грузы не только выполняют защитные функции, но и украшают крыши домов. А некоторые строительные конструкции — настоящие искусственные шедевры.

Разнообразие конструкций

Козырьки существуют разных типов:

В виде «домиков», у которых плоский верх и четырехскатная крыша.
В том же виде «домик», имеющий четырехскатную крышу.
С верхом в форме полусферы.
Верх — крышка, которую можно полностью открыть.
Верх с лопаткой.

Формы дефлекторов разные:

Палатка.
Сводчатый (полуцилиндрический).
Четыре страницы.
Исследование.
Двухместный.
Четыре шт.
Квартира.

Дефлекторы с плоским верхом выполнены из меди и часто используются на объектах в стиле модерн.Для конструкций в европейском стиле характерны полусферы.

Благодаря извилистой крыше дымоходы надежно защищены от атмосферных осадков, а также способствуют отличной вентиляции дымоходов.

При установке козырька со встроенной в него лопаткой дополнительно можно сделать демпфер, позволяющий полностью беспрепятственно выводить дым во время ветра.

При наличии крышки каналы тоже чистятся без труда.Причины их засорения могут быть разными:

В период сильных ветров ветер, «давя», выходящие из него газы попадают в дым. Следовательно, тяга очень падающая, и на стенках выходного канала скапливается большое количество дыма.
Изначально неправильно рассчитан диаметр трубы.
Высота трубы слишком мала, и ее установка совершенно не в том месте.

Материалы для дефлекторов

Для создания дыма используются различные материалы.Наиболее распространены среди них: медь, а также сталь (оцинкованная или нержавеющая).

Они достаточно устойчивы по отношению к воде. Но для конструкции козырьков для дымоходов предъявляются очень жесткие требования по устойчивости к явлениям коррозии. Если использовать другие материалы, через какое-то время козырек станет совершенно непригодным.

Тем не менее, самый прочный материал — это медь. Дефлектор из этого материала выглядит красиво и эстетично, а также обладает высочайшей устойчивостью к воздействию воды.

Принцип Flyagark.

Основные принципы конструкций основаны на следующих действиях:

Воздушные потоки по краям стенок в верхней части цилиндров подвешены и скользят по ним, «заворачиваются» и отсасывают выходящие газы. дымохода.
После установки дымохода воздух в дымоходе движется медленнее, в результате чего усиливается тяга и вентиляция.
Если ветер косой / вертикальный, то козырь благодаря ему увеличивается.Воздух может проникать в отверстия в верхнем цилиндре, всасывая дым из дымохода.
Направление ветра вниз способствует замедлению выхода дыма, так как завихрения появляются под самым верхним дефлектором.

Подготовка к установке козырька

Перед установкой дефлектора необходимо сделать чертеж его установки на листе бумаги. Важно экипировать и капельницу (по форме напоминает юбку). Благодаря ему вода не будет стекать по профильной стороне трубы.Соответственно, флугарт защитит дымоход со всех сторон.

Необходимо заранее позаботиться о том, чтобы козырек надежно вел себя по отношению к различным атмосферным явлениям, так как его расположение достаточно труднодоступно.

Самый прочный дым — из меди, оцинкованной / нержавеющей стали. Также можно сделать его из профильной трубы и других, более доступных, но менее практичных и надежных материалов.

При правильном выборе материала и надежно организованной конструкции он прослужит долгие годы.Производители для защиты козырьков от перегрева поверхности из полимера устанавливают специальные теплообменники, а также защитную сетку.

Важно, чтобы размер дефлектора точно соответствовал размеру дымохода.

Установка дефлектора

Козырек можно сделать своими руками. Есть два варианта.

Упрощенный вариант — изготовление сводчатого дефлектора. Необходимо подготовить всего пять элементов: 1 металлический лист (медь, оцинковка / нержавеющая сталь) прямоугольной формы и 4 стойки.Далее последовательность такая:

Из листа необходимо вырезать форму проема под дымоход, чтобы он полностью его закрывал.
С помощью стального уголка создаются четыре стойки, на каждом конце нужно просверлить отверстия для их закрепления.
Предварительно изогнутые стойки закрепляют заклепками на углах полученного листа прямоугольной формы.
Лист сгибается по дуге. Козырек вставляется в дымовой канал. Концы каждой стойки плотно прилегают к стенкам трубы.
В кирпичной кладке просверливаются отверстия, и устройство фиксируется (гвоздями).

Котельное или печное отопление в доме предусматривает установку дымохода, который в большинстве случаев ведет на крышу. Обязательной частью дымоходной трубы является заглушка, которая устанавливается в конце дымохода. Его еще называют зонт, козырек, флюгант или крышка, которые могут иметь разную форму, размер и дизайн.

В строительных магазинах готовые изделия из стального оцинкованного стального листа, которые можно сразу установить на оголовье дымохода.Но сделать заглушку на трубу самостоятельно сможет любой человек с минимальными навыками работы с металлом.

Многим кажется очевидным, что заглушка на трубу необходима.

Основная задача приспособления не ограничивается защитой дымохода от атмосферных осадков, пыли и мусора. Функции зонта-трубки включают:

защита от т.н. Наклонить тягу — задушить дым обратно в трубу сильным ветром;
защита от проникновения птиц и мелких животных в дымоход;
продлевает срок службы кирпичной или стальной трубы;
отделка дымохода.

Основная роль заглушки очевидна — она защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но против установки шапки есть оба контраргумента:

конструкция может препятствовать выходу дыма и продуктов сгорания из дымохода, являясь препятствием на пути воздушного потока;
может уменьшить тягу к трубе;
из-за наличия водяного пара в отработанных газах зимой он образуется, а продукты сгорания не выходят наружу, а возвращаются по трубе в концентрированном состоянии, отравляя воздух в помещении.

Заглушка на трубу дымохода не помешает, при условии, что она будет правильно выбрана и установлена с учетом требований СНиП и безопасности.

Конструкция дымохода будет неполной и малоэффективной без специальной заглушки, являющейся внешним элементом. Существуют разные варианты кепок, которые отличаются комплексом особенностей. Чтобы обеспечить максимальную функциональность дымохода, важно выбрать подходящую конструкцию.

Назначение и функции заглушки дымохода

Заглушка на внешней части трубы дымохода — довольно важный элемент, выполняющий сразу несколько функций.Правильно подобранная деталь для трубы хорошо дополняет внешний вид постройки, подчеркивая стиль дизайна. При этом заглушка имеет компактные размеры, легко монтируется и увеличивает КПД дымохода.

Заглушка дымохода может стать оригинальным украшением кровли жилого дома.

Заглушка дымохода изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

защита внутренней части дымохода от влаги, мусора и пыли;
усиление тяги в трубе для эффективного тушения топлива в топке;
эстетическое дополнение к дизайну здания;
продлевает срок службы дымохода за счет защиты от атмосферных осадков.

Колпачок прямоугольной или квадратной формы является наиболее распространенным вариантом. Такой элемент обеспечивает эффективную тягу и с эстетической точки зрения хорошо дополняет дизайн дымохода.

Материалы для копчения

Колпак находится вне дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымохода используются только качественные, прочные, стабильные материалы для изготовления разных факторов.

Металл — практическая основа дыма

Для изготовления колпака используются различные типы металлов, каждый из которых отличается своими свойствами и характеристиками.Основные варианты: стальной лист

;
лист алюминиевый;
медь металлическая;
в листах;
цинко — титановый сплав.

В зависимости от материала, который служит основой для шапки, различают и характеристики изделия. Например, срок службы дымоходов из стали составляет около 5 лет, а модель из листового алюминия может эксплуатироваться до 8 лет. Наибольшей прочностью отличаются колпачки из нержавеющей стали, цинк-титанового сплава и меди, возраст которых достигает 50-100 лет.

Варианты дизайна

Существует множество вариантов заглушек дымохода, отличающихся внешним видом. При этом в конструкцию всех видов изделий входит цоколь, верхняя крыша и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от атмосферных осадков. Более сложные варианты — дефлекторы, одна из основных функций которых заключается в усилении тяги.

Дефлекторы разнообразны и могут быть как простыми, так и более сложными.

Среди наиболее востребованных вариантов у курильщиков особо следует отметить:

колпачок с открывающейся крышкой;
плоский для трубы;
с флюгером;
кепка мультискейт-дизайна;
с вентиляционными отверстиями.

Выбор того или иного варианта осуществляется в зависимости от типа кровли, конструкции дома, формы и конструкции дымохода. Например, для металлической трубы круглого сечения оптимальны металлические дефлекторы, обеспечивающие повышенное сцепление с дорогой.

Фотогалерея: Виды заглушек для дымохода

Заглушка с коваными витыми элементами красиво смотрится и хорошо дополняет дизайн дома. Флугер на остроконечной кепке — практичный и красивый вариант дизайна.Многодымовая труба обеспечивает хорошую тягу. Кованые изделия можно украсить даже большую шапку дымохода. Простой дефлектор отличается компактностью. Заглушка на широкую трубу красиво смотрится и подчеркивает уникальность постройки

Выбор заглушки в зависимости от дымохода

Правильный выбор трубы для трубы — залог эффективного обогрева помещений в доме и недостатка поломок дымохода. Выбор типа дымохода осуществляется в зависимости от варианта трубы и системы отопления.Например, для дымохода газового котла используются только элементы в виде патрубков с открытым верхом. Такая модель дает возможность исключить покрытие всей поверхности шапки в зимнее время года.

Трубная продукция оптимальна для газового отопления

Для кирпичных выводов часто используются многокомпонентные, прямоугольные или квадратные элементы. На поверхности таких шапок не скапливаются осадки, поэтому курильщики не подвергаются значительной нагрузке. Форма дефлектора выбирается в зависимости от личных предпочтений постройки здания.Многие варианты заглушек легко дополняются кованой лопаткой или витыми элементами.

Изготовление шапки своими руками

Самый распространенный и универсальный вариант — это прямоугольная крышка с четырьмя прорезями. Приобрести такое изделие несложно, но вы можете сделать из него самостоятельно более простой, но не менее эффектный вариант полукруглой формы.

Полукромка дымовая проста и удобна в эксплуатации

Для этого вам понадобится металлический оцинкованный лист толщиной 1 мм, рябь, ножницы по металлу.Комплекс устройств дополняет маркер для разметки. Заранее определите размер рисунка и сделайте рисунок в натуральном цвете на картоне. Вы можете сделать чертеж самостоятельно или взяв за основу подготовленную схему и скорректировав ее параметры.

Для дыма полукруглой формы можно использовать чертеж конструкции прицела, изменив форму крышки

Комплекс работ по изготовлению дыма включает следующие этапы:

Видео: Производство дыма

Изготовление дыма заглушка на трубу дымохода своими руками несложна, но важно точное определение параметров изделия.Качественные материалы также являются залогом создания прочной конструкции.

Устройство и установка дымохода

Виды дымоходов для бани

Дымоход для топки в бане

Существует несколько классификаций каналов для топки в бане. В зависимости от материала изготовления дымоходы бывают кирпичными и металлическими. Что касается установки дымохода, то трубы могут проходить изнутри ванны (внутренний дымоход) или выводиться снаружи ванны (уличный камин).Подробно рассмотрим преимущества каждого вида дымохода для бани.

Кирпичный дымоход — более традиционный вариант дымохода для топки в бане. Работа по установке кирпичного дымохода выше, но конструкция будет обладать высокими прочностными, теплоизоляционными свойствами и долговечностью. Также следует отметить, что баня с кирпичным камином более защищена от возгорания. Одним из недостатков кирпичного дымохода является шероховатость внутренних стенок трубы, из-за чего дымоход очищается чаще (в дымоходе задерживается сажа, замедляя тягу к дыму).

Кирпичный дымоход

Металлический дымоход проще в установке, материальные затраты на его возведение ниже. Недостаток металлического дымохода — это конденсат на внутренних стенках трубы, и необходимость создания более качественной теплоизоляции дымохода.

Дымоход металлический

А теперь поговорим о способе дымохода: внешнем и внутреннем.

Внутренний дымоход , опять же, классика жанра. Его очевидное преимущество — дополнительный нагрев пара в бане, что значительно снижает затраты на топливо и время нагрева бани до оптимальной температуры.Несмотря на то, что за внутренним дымоходом сложнее ухаживать и больше трудоемких работ по строительству (необходимо проткнуть крышу потолок, сделать качественную герметизацию труб и т. Д.). Также недостатком бытового дымохода является возгорание и задымление всего помещения, если возникнут трещины в трубе или другое негативное явление.

Дымоход внутренний

Уличный камин — американская идея и очень популярна. В этом случае дымоход для бани соединяется с топкой, но сразу через стену выходит наружу.Вся конструкция дымохода находится на улице, поэтому опасность возгорания и уход за камином существенно снижены. У внешнего дымохода тоже есть свои недостатки. Во-первых, дымоход должен быть теплым, иначе выхлопные газы быстро остынут и не смогут выйти в атмосферу, что способствует более частой чистке дымохода. Во-вторых, дымоход будет обогревать парилку, поэтому расход топлива значительно возрастет.

Открытый камин

Схема устройства дымохода

Так как видов дымоходов сегодня много, устройство каждого дымохода обеспечивать глупо, это занимает много времени.Лучше всего предоставить вам устройство дымохода для бани исходя из следующих схем:

Как видите, существуют разные схемы дымоходов, которые зависят от характеристик вашей духовки, толщины кошелька и собственных предпочтений!

Как установить дымоход в бане?

Видео, иллюстрирующее установку дымохода в бане своими руками

Монтаж дымохода — сложный процесс, требующий следующих требований и рекомендаций:

Выберите правильный участок дымохода.Обычно этот указатель имеется из паспорта до готовой духовки. Если выбрать слишком широкую / узкую трубу, это приведет к задымлению среды или к быстрому выбросу отработанных газов на поверхность, из-за чего дымоход не успеет нагреть парилку.
При строительстве внутреннего дымохода создать вокруг трубы кожух из сетки. В эту сетку потом можно укладывать камни для бани, которые способствуют более быстрому и продолжительному прогреванию пара.
При установке дымохода следите за тем, чтобы не было щелей и щелей, через которые может проходить дым.Негативные эффекты дыма заключаются в следующем: можно отравиться газом, вся мебель и декоративная отделка ванны почернеют, есть опасность возгорания.
Постарайтесь сделать внутренние стенки дымохода более гладкими, что бы сажа могла легко уходить в атмосферу.
Дымоход должен быть установлен на высоте не менее 0,5 м над коньком крыши.
На выходе трубы с кровли для надежной гидроизоляции стыка от атмосферных осадков.
Если дымоход для бани кирпичный и размещен в помещении, рекомендуется оштукатурить и побелить.Белая трубка и выглядит более привлекательно, и появится визуальный датчик, если дым начнет пробиваться сквозь кладку (побелка начнет чернеть в определенном месте).
Оборудовать камин для ванны заслонкой (заслонкой дыма). Это устройство позволит вам регулировать интенсивность тяги, и при желании замедлить или ускорить ее.
В целях обеспечения более надежной изоляции дымоход должен располагаться у внутренней стены помещения.
Для защиты бани от самовозгорания стены и потолок вокруг дымохода рекомендуется дополнительно утеплить базальтовой ватой, фольгированным материалом или тонким медным листом.Учтите, что многие неопытные гончары утепляют стены оцинкованными листами, это неправильно, т.к. цинк при нагревании вреден для здоровья человека!
Еще одно мероприятие по защите ванны от самовозгорания — обработка деревянной отделки ванны защитными антисептическими средствами, которые также предотвращают гниение и гниение.
От формы дымохода для бани зависит эффективная работа конструкции, а также периодичность чистки трубы. Наиболее подходящей формой трубы считается цилиндрическая форма (круглое сечение).
В местах прохода дымохода через перекрытие рекомендуется увеличить толщину стен (для защиты помещения от самовозгорания). Рекомендуемое увеличение каждой стенки дымохода должно быть не менее 5 см.
Общая высота дымохода должна быть рассчитана по паспорту топки для бани. Если в паспорте не указана высота дымохода, его необходимо сделать, но не менее 4,5 метров.
Как вы видели на схемах дымоходов, труба имеет горизонтальное и вертикальное сечения.Запрещается делать горизонтальные участки дымохода длиннее 1 метра, т.к. сажа осядет в дымоходе и уменьшит тягу к еде.
Чем лучше теплоизоляция дымохода, тем меньше вероятность образования в нем конденсата.
Что бы в дымоход не падали осадки и мусор, рекомендуется установить над камином защитный щит в виде зонта.
Также не рекомендуется совмещать несколько дымоходов в одном канале.В этом случае уменьшится тяга и эффективность выхлопа, что приведет к задымлению и возгоранию. Если нет возможности создать независимые каналы дымохода, проектирование стыка следует доверить опытным инженерам-гончарам.
На сегодняшний день существуют современные схемы воздуховодов для бани, например, дымоход сэндвич, который более эффективен и прост в установке.
«Убить двух зайцев» — проветривать ванну, используя дымоход в качестве вытяжного отверстия.

Как почистить дымоход в бане своими руками?

Первый способ прочистки дымохода своими руками (Механический)

Второй способ чистки дымохода своими руками

http://youtu.be/JcD7Rvrty_o

Что касается того, что для обогрева бани используется печь на твердом топливе, то продукты горения (сажа) постоянно накапливаются в дымоходе бани. Если вы заметили, что это звено заметно изношено, но снаружи дымоход полностью закрыт, значит, труба забита сажей и ее необходимо прочистить.

Самый традиционный метод — прочистить дымоход щеткой или утяжелителями с веревкой. Но поскольку мы живем в современном мире, механическая чистка дымохода руками не рекомендуется, тем более, что нужно принимать ванну, все ценные вещи и мебель накрывают тряпкой, потому что углеродная сажа есть вокруг.

Более простой способ — разжечь топку из осиновых дров, горение которых вызывает сильную тягу, вызывающую скопление сажи.

Также рекомендуется прочистить дымоход, установив в трубах специальный вентилятор, работающий на «переменный воздухозаборник».Работающий вентилятор вытянет всю сажу из дымохода, но только в этом случае желательно поговорить с соседями, что бы они не выложили белье, т.к. вся территория возле ванн может быть загрязнена сажей.

Еще один популярный метод — химическая чистка дымохода, представляющая собой удаление сажи из дымохода от сгорания специальных химикатов, повышающих тягу.

Ну и последний метод, малоэффективный, но все же используемый садоводами, зимой нужно лепить снег диаметром 10 см и закидывать внутрь дымохода (вверху).Снег собирает большую часть сажи и сбрасывает ее в колодец, а затем просто тает.

Вот и все чистка дымохода в бане своими руками! Надеюсь, эта информация была для вас новой и полезной! Напоследок учтите, что проводить чистку дымохода рекомендуется после дождя!

Дымоход Адмиралтейства — Новости

Наступают первые осенние дни, и начинается сезон более холодных ночей, проведенных перед теплым камином. В блоге этого месяца Адмиралтейство Дымоход делится советами по сбору, хранению и сжиганию дров, чтобы подготовиться к сезону горения.

Выбор дров

Если вы покупаете дрова на предстоящую зиму, убедитесь, что они приправлены, чтобы их можно было сразу жечь.

При поиске поставщика дров спросите совета у друзей и соседей. Сузив область поиска, спросите потенциальных поставщиков древесины:

Когда была произведена расколка древесины?
Какой размер журналов?
Возможна ли доставка? Есть дополнительная плата?
Будут ли они складывать дрова там, где вы хотите, или они оставят их в кучу на вашем участке?

Сделайте практикой закупку и сжигание местных дров .Древесина, которая не является родной для вашего сообщества, может служить убежищем для инвазивных вредителей, которые могут распространяться и причинять вред незараженным деревьям. Это может привести к отмиранию растений и деревьев на вашем участке. Многие штаты, включая Нью-Гэмпшир, запрещают вывоз дров за пределы штата.

Если вы сейчас просто рубите себе дрова , не планируйте использовать их до следующего отопительного сезона, так как перед сжиганием дрова должны просохнуть не менее шести месяцев. При распиловке дерева надевайте защитное снаряжение и соблюдайте правила техники безопасности при работе с бензопилой :

Обрежьте концы бревен ровно и под углом, чтобы они стояли прочно при раскалывании.
Если у дерева есть ветки, разрезают в противоположном направлении они указывают.
Чтобы упростить раскол, сохраняйте длину бревен короткой и избегайте прорезания сучков или веток, поскольку они изменяют структуру древесины.

Сколько и каких дров вам нужно?
Покупаете ли вы дрова или рубите их, вам нужно учитывать количество, которое вам понадобится в зависимости от сезона, и выбрать тип, который лучше всего подойдет для вашего камина.

Сколько? Размер вашего дома и частота использования камина являются ключевыми факторами, определяющими, сколько дров вам понадобится в сезон. Как правило, дом площадью 1000 квадратных футов использует три шнура дров в течение зимнего сезона. Если вашим основным источником тепла являются дрова, лучше иметь слишком много дров, чем слишком мало . Помните, что вы будете использовать больше древесины в самые холодные дни и месяцы в разгар зимнего сезона.

Какой тип? Хвойные породы, например тополь, горят быстрее и быстро истощают запасы древесины. Лиственные породы, в том числе клен и дуб, более густые и горят медленнее , чем мягкие породы, поэтому ваша поленница не истощается слишком быстро.

Хранение и складирование дров

Лучшее место для хранения дров находится на расстоянии не менее 25 футов от дома, над землей, в защищенном месте. Таким образом, снижает риск заражения насекомыми в вашем доме, а способствует хорошему потоку воздуха , который помогает сушить вашу древесину.

Когда вы складываете дрова, следуйте этим рекомендациям:

Складывайте дрова как можно скорее, чтобы дрова могли высохнуть.
Воспользуйтесь системой заказов, чтобы убедиться, что вы сначала сжигаете самую выдержанную древесину.
Сложите дрова в стопку, чтобы воздух мог проходить сквозь них.

Дрова для сжигания

Перед первым сжиганием убедитесь, что дрова хорошо выдержаны. Для эффективного и безопасного пожара вся древесина должна сохнуть не менее шести месяцев . Если вы покупаете пластиковые связки древесины на заправке или в супермаркете, дайте дереву высохнуть, прежде чем использовать. Когда зеленая древесина сгорает преждевременно, ее энергия тратится на испарение влаги.

Не забывайте о ежегодной чистке и осмотре

Независимо от того, насколько выдержана ваша древесина, ее сжигание со временем вызывает накопление креозота в дымоходе, повышая риск возгорания. Чтобы ваш дом и семья были в безопасности в сезон горения, обязательно прочистите и осмотрите дымоход.

Обслуживание дымоходов и каминов в Южном NH и Северной MA

Если у вас есть вопросы по поводу ваших дров или функции дымохода, обратитесь к сертифицированным CSIA и CCP профессионалам в Admiralty Chimney.Мы поможем вам подготовить камин к сезону горения. Мы проверяем, чистим и ремонтируем дымоходы по всему Нью-Гэмпширу, включая города Амхерст, Аткинсон, Дерри, Лондондерри, Мерримак, Нашуа и Виндхэм. Мы также обслуживаем Массачусетс, включая города Челмсфорд, Дракут, Гротон, Пепперелл, Таунсенд и Уэстфорд.

На базе Sprout

Дымоходов в Д.C Площадь

Компания

High’s Chimney Service в Гейтерсбурге, Мэриленд, предоставляет услуги трубочиста, инспекции дымоходов и ремонт дымоходов для наших клиентов в Колсвилле, Мэриленд, Кловерли, Мэриленд, Олни, Мэриленд, Фултоне, Мэриленд, и других населенных пунктах в Мэриленде, Вирджинии и Вашингтоне, округ Колумбия.

Для каждого дымохода требуется некоторое количество TLC, и лучший способ обеспечить его — это использовать сертифицированных CSIA и CCP технических специалистов, имеющих опыт во всех видах обслуживания дымоходов.

Мы обеспечиваем домовладельцев всем необходимым для поддержания чистоты, безопасности и работоспособности дымоходов.

Профессиональные услуги трубочистов решают две основные задачи:

1. Не допускайте засорения дымохода

Любое засорение дымохода может привести к опасным условиям эксплуатации. Завалы могут включать:

Гнезда мелких животных, таких как птицы, мыши, белки и бурундуки
Мелкие животные, умершие там
Ветки, листья и небольшие сломанные ветки близлежащих деревьев
Различная пыль и грязь из воздуха
Забитые дымоходы могут стать причиной плохой тяги дыма и обратного проникновения в дом, а вместе с дымом — смертельно опасным угарным газом.

Креозот образуется при конденсации древесного дыма в дымоходе. Это липкое и очень легковоспламеняющееся вещество. Сертифицированные трубочисты имеют оборудование и обучение для безопасного удаления креозота и, таким образом, предотвращения одного из тысяч пожаров в дымоходах, ежегодно вызываемых избытком креозота.

Дымоход и камин состоят из нескольких компонентов, каждый из которых со временем может начать разрушаться, ломаться или изнашиваться. Инспекторы, сертифицированные Американским институтом безопасности дымоходов, и сертифицированные специалисты по дымоходам могут видеть то, что происходит с дымоходом, чего не может видеть обычный человек.

Наши технические специалисты знают каждый дюйм вашей дымоходной системы и имеют многолетнее обучение и практический опыт в выявлении проблемных участков и неисправных компонентов. Мы используем специализированное оборудование для помощи во всех наших проверках дымоходов. Когда возникнет необходимость в ремонте, мы готовы приступить к работе.

Независимо от того, что происходит в вашей дымоходной системе, мы можем предоставить квалифицированные услуги по ремонту дымохода для восстановления безопасной и эффективной работы.

Ремонт / замена облицовки дымохода: ваша облицовка защищает внутренние области кладки дымохода от высокой температуры, производимой в камине.Ремонтируем и заменяем облицовку дымохода.

Ремонт / замена верхней части дымохода: Верхняя часть дымохода похожа на крышку над верхним отверстием дымохода и служит защитой от дождя и различного мусора. Если ваш погонный верх поврежден, мы можем отремонтировать или заменить его.

Ремонт / замена заглушки дымохода: Заглушки дымохода, которые также защищают дымоход от воды и мусора, могут получить повреждения, требующие ремонта или замены на новую заглушку.

Утечки в дымоходе: дождевая вода со временем разрушит кирпичи и раствор и вызовет негерметичность дымохода.Утечки, обнаруженные при осмотре дымохода на ранней стадии, обычно легко устранить.

Ремонт / замена окладов дымохода: Облицовка, закрывающая пересечение крыши и дымохода, может деформироваться и позволить воде стекать в дом. Наши специалисты могут отремонтировать или заменить поврежденную планку.

Когда кладка дымохода начинает показывать признаки повреждения, вам нужен опытный профессионал, чтобы восстановить безопасность конструкции с помощью квалифицированного ремонта кладки.

Ремонт / восстановление короны дымохода:

Трещины в короне дымохода — обычное дело, и если их не устранить, они могут привести к серьезным повреждениям воды и конструкции.Цементная коронка наверху дымохода предназначена для защиты кирпичей от разрушительной воды. Треснувшие коронки нуждаются в ремонте. Сильно поврежденные коронки следует восстановить.

Очистка:

Очистка — это процесс, при котором поверхность дымовой камеры и других участков дымохода выравнивается с помощью раствора. Цель состоит в том, чтобы дать дыму плавный и легкий путь для сквозняков.

Ремонт кирпича / расстановка:

Если вы заметили крошку кирпичей в дымоходе, пора поручить специалисту произвести необходимый ремонт.Процесс, известный как tuckpointing, заполняет открытые участки кладки дымохода строительным раствором, чтобы предотвратить распространение повреждений.

Восстановление дымохода:

В тяжелых случаях может потребоваться полная перестройка дымохода для обеспечения безопасности тех, кто живет в доме, и самого дома. Наклонный дымоход или дымоход, в котором выпадают кирпичи, небезопасны и требуют восстановления.

Дымоходная служба

High в Гейтерсбурге, штат Мэриленд, предоставляет полный спектр услуг по обслуживанию дымоходов в общинах Мэриленда, Вирджинии и округа Колумбия.Позвоните нам сегодня, чтобы получить квалифицированный ремонт, осмотр, восстановление и услуги трубочиста.

Как почистить дымоход (Краткое описание проекта)

Фото: shutterstock.com

Некоторых домовладельцев так тянет к камину, что они игнорируют беспорядок и хлопоты, которые сопровождают его эксплуатацию и обслуживание, не говоря уже о его печально известной неэффективности использования энергии.

Но нельзя игнорировать креозот. Если вы хотите знать, как чистить дымоход, важно понимать этот липкий и неприятный запах побочного продукта сгорания.Креозот накапливается постепенно и может стать реальной пожарной опасностью.

По некоторым оценкам, опасные скопления креозота вызывают около четверти домашних пожаров.

Хотя большинство людей предпочитают нанимать для этой работы сертифицированных специалистов, читайте дальше, чтобы узнать, как почистить дымоход самостоятельно. Если у вас есть подходящие инструменты и вам удобно работать на крыше, это проще, чем вы думаете.

Инструменты и материалы

Как прочистить дымоход

Фото: shutterstock.com

STEP 1

Расстелите пластиковый брезент или малярную малярную ткань, чтобы защитить пол вокруг камина. Затем приступайте к удалению золы и остатков дров из топки. Как только он освободится от мусора, откройте заслонку. На этом этапе очень важно изолировать камин от остальной части гостиной. Используя толстую пластиковую пленку и качественную ленту, полностью заклейте переднюю часть камина, без каких-либо зазоров в уплотнении. Срежьте здесь углы, и позже вы можете остаться с мелкой пылью, покрывающей всю вашу мебель!

ШАГ 2

Обдумывая, как почистить дымоход, многие домовладельцы вообще не думают о защитных средствах.Вам понадобится набор очков, которые будут надежно закрывать глаза. Если вы попытаетесь обойтись обычными защитными очками, вы рискуете отправиться к врачу. Кроме того, вам понадобится качественная респираторная маска, несколько различных типов щеток для дымохода и прочная лестница, по которой вы сможете подняться на крышу.

Если у вас нет опыта работы на крыше, сейчас не время учиться. Вызовите трубочиста. Многие из самых опасных DIY-проектов происходят на крыше; действовать с особой осторожностью!

Подключение к дымоходу и камину pro

Найдите лучших местных профессионалов и сравните несколько предложений по проекту дымохода или камина.

ШАГ 3

Удалите все оборудование, препятствующее верху дымохода, будь то колпак дымохода или охрана для животных, затем приступайте к делу с щеткой для дымохода самого большого диаметра в вашем арсенале. Чистите щеткой сверху вниз, продвигаясь к дымовой полке — плоской поверхности, расположенной на «изгибе» за заслонкой. Не торопитесь и тщательно выполняйте работу. Когда вы закончите подметание дымохода, замените снятую фурнитуру, убедившись, что все крепления надежно закреплены.Спуститесь по лестнице безопасно.

ШАГ 4

Подождите некоторое время, чтобы поднятая пыль осела в топке. По истечении периода ожидания отклейте небольшое отверстие в проклеенной изолентой прокладке, которую вы разместили над топкой. Используя щетку для дымохода меньшего диаметра, протяните отверстие и протрите дымоход как можно глубже. Когда вы закончите, снова накройте камин и позвольте дополнительной пыли упасть на пол топки.

ШАГ 5

Снимая пластиковую пленку, делайте это медленно и осторожно. Научиться чистить дымоход — и самому закончить работу — означает быть осторожным, когда снова окажетесь на твердой земле. Размешивание сажи означало бы иметь дело с беспорядком, который даже больше, чем тот, который уже ждет вас.

Еще одно слово для мудрых: убедитесь, что никто не открывает наружные двери, так как из-за внезапного сквозняка пыль и пепел разлетятся по ковру и мебели в вашей гостиной.Простое открытие двери разрушило бы цель столь кропотливого удержания пыли и мусора за пластиковой мембраной.

Осторожно уберите пленку с пути, затем очистите топку пылесосом. Возможно, вам потребуется опорожнить пылесос в середине работы, в зависимости от мощности машины.

Дополнительные советы

Скорее всего, вы не захотите снова прочистить дымоход в ближайшее время. Хотя креозот со временем неизбежно накапливается, вы можете замедлить его накопление, используя только правильно расколотые и выдержанные дрова.

Также держитесь подальше от медленных, дымных и тлеющих огней, которые особенно быстро создают креозот. Чтобы избежать такого рода возгораний, всегда обеспечивайте огонь достаточным количеством воздуха. Эта практика поощряет горячие, чистые горящие огни, которые генерируют наименьшее количество креозота — другими словами, типы пожаров, которые помогут удержать вас подальше от крыши как можно дольше.

Подключение к дымоходу и камину pro

Найдите лучших местных профессионалов и сравните несколько предложений по проекту дымохода или камина.

Дровяные печи, каминные топки и дымоходы — разрешения и советы по безопасности

Важно убедиться, что дровяное оборудование установлено правильно, чтобы предотвратить возгорание и травмы. Вот почему закон штата требует, чтобы разрешение, осмотр и одобрение были получены от Службы развития при установке дровяной печи, каминной топки или дымохода в городе Портленд.

Когда вам нужно разрешение на камин

Проект	Разрешение и осмотр	Сборы
Установка дровяной печи, каминной топки, дровяной печи, пеллетной печи или любого твердого топлива горящий прибор	механический	Минимальная плата плюс государственная надбавка
Монтаж дымохода заводского изготовления или металлического дымохода	механический	Минимальная плата плюс государственная надбавка
Строительство или ремонт каменного камина и / или дымохода	здание	На основании справедливая рыночная оценка проекта
Если установка печи или теплообменника включает вентилятор и / или необходимую электропроводку	Электрооборудование требуется в дополнение к любому другому требуемому разрешению	На основе количества цепей, затронутых работами
Установка только теплообменника, без вентилятора и проводки ne cessary	нет	нет

Требования к дровяным печам, топкам и дровяным приборам

Тип	Комментарии	Установка
Перечисленные и промаркированные дровяные печи и каминные топки на дровах	Испытано и одобрено признанным испытательным агентством и обычно имеет маркировку в списке: UL, Underwriters Laboratories DEQ, Департамент качества окружающей среды Warnock-Hershey	В соответствии с инструкциями производителя по установке, которые Вы должны сохранить и показать инспектору для проверки правильности установки.
Сертифицированные дровяные печи Сюда входят перечисленные и маркированные пеллетные, каталитические и некаталитические топки, а также каминные топки.	Закон штата (ORS 468.655) разрешает использовать только дровяные печи, сертифицированные как новые 1 июля 1986 г. или после этой даты. Эти печи сокращают загрязнение воздуха и имеют этикетку, одобренную Департаментом качества окружающей среды (DEQ) или Агентством по охране окружающей среды (EPA). .	Если указано, то в соответствии с инструкциями производителя, в противном случае — в соответствии с Международным механическим кодексом (IMC)
Старинные дровяные печи Ваша печь старинная? Позвоните по номеру телефона Службы жилищной инспекции.	Построен до 1940 года Изящной конструкции Не требует сертификации	В соответствии с Международным механическим кодексом (IMC)
Существующие дровяные печи Существующие разрешенные дровяные печи — это те, которые были официально установлены до введения новых правил и не подпадают под действие новых правил.	Дровяная печь, установленная, проверенная и утвержденная с разрешением на механическое оборудование до 29 сентября 1991 года, является законной. Существующую печь и защиту вокруг нее можно сохранить.	Для замены или перемещения печи требуется разрешение, осмотр и одобрение, и это больше не разрешается. Печь должна быть либо сертифицирована, либо антиквариата, чтобы быть проверенной и законной.
Каталитическая дровяная печь	Имеет каталитическую камеру сгорания, позволяющую опасным газам гореть при более низких температурах, и сжигает дым от огня до того, как он выйдет через дымоход. Катализатор требует регулярного обслуживания во избежание повреждений или отложений. Возможно, потребуется замена каталитической ячейки, это нормальный износ.	Если указано и обозначено, то в соответствии с инструкциями производителя по установке, в противном случае — в соответствии с Международным механическим кодексом (IMC).
Некаталитическая дровяная печь	Сжигает газы через горячую топку, смешивая полученный результат с воздухом, достаточным для их полного сжигания.Это вторичное горение. В новых некаталитических дровяных печах обычный процесс горения дополняется второй зоной горения, которая сжигает дым до того, как он выйдет через дымоход. Следуйте инструкциям по использованию регуляторов вторичного воздуха для поддержания чистой и эффективной работы печи.	Если указано и обозначено, то в соответствии с инструкциями производителя по установке, в противном случае — в соответствии с Международным механическим кодексом (IMC).
Каминные вставки	Печь, специально разработанная для использования в существующем каменном камине. Более эффективен по теплу, чем обычный камин, и их проще установить, чем большинство дровяных печей. Может потребовать большего ухода, чем большинство дровяных печей, для предотвращения скопления креозота в дымоходе.	В соответствии с инструкциями производителя по установке. Никогда не устанавливайте в металлический камин или в камин с металлической топкой, если и камин, и топка не указаны и маркированы специально для такого использования.
Пеллетная печь	Сжигает экономичные пеллеты из переработанных опилок. Регулирует соотношение топлива и воздуха в печи, обеспечивая почти полное сгорание топлива и генерируя минимальный древесный дым. EPA назвало их самыми эффективными и экологически безопасными из новых дровяных печей.	Если указано и обозначено, то в соответствии с инструкциями производителя по установке, в противном случае — в соответствии с Международным механическим кодексом (IMC и IRC).
Теплообменники	Подходит для существующих каминов, большинство из них изготовлено из труб; они втягивают воздух и отправляют нагретый воздух обратно в комнату. Могут быть опасными, поскольку некоторые из них сделаны из тонкого металла, который может прожечь, а те, у которых плохо подогнанные стыки, могут выбрасывать искры, дым или угарный газ прямо в комнату. Может иметь дверцу, которая закрывает переднюю часть камина, делая его почти герметичным. Это может привести к очень высоким температурам в зоне заслонки, если в камине есть слабые места, что может привести к возгоранию мантии или стены. Проверьте температуру горючего кожуха после установки. Если вы не можете удобно держать ладонь на мантии от 30 до 60 секунд, значит, зазора недостаточно, и мантию нужно защищать.	В соответствии с инструкциями производителя по установке. Вентилятор, требующий электропроводки, должен быть разрешен и должен пройти электрическую проверку.
Дровяные печи	Должны быть перечислены и маркированы утвержденным испытательным агентством. Необходимо держать подальше от горючих материалов, чем другие типы печей.	Согласно инструкции производителя.
Водяное отопление Установка водонагревательных змеевиков, водяных рубашек или аналогичных устройств в дровяной печи может быть опасной. Обсудите свои планы перед покупкой или установкой такой системы водяного отопления, позвонив в Службу жилищной инспекции.		Если печь указана и помечена как водонагреватель, в соответствии с инструкциями производителя по установке.

Защита стен, распорки стен и горючие стены

Стены и потолки считаются горючими, если они содержат какой-либо материал, который может гореть. Даже если стена может быть облицована кирпичом или металлом, без воздушного пространства между защитой стены и горючей стеной, тепло может проходить через защиту в стену. В конце концов древесина внутри стены разрушится и может загореться при относительно низкой температуре.

Боковые и задние части печи должны быть расположены вдали от воспламеняющихся стен.

В соответствии со спецификациями производителя для печей, указанных и маркированных.
Тридцать шесть дюймов для старинной печи.
Сорок восемь дюймов для печей, не включенных в список.

Чтобы дровяная печь находилась на расстоянии ближе указанного расстояния от воспламеняемой стены, необходимо установить защиту стен и допустимые стеновые экраны:

Листовой металл толщиной 24 мм или более, расположенный на расстоянии одного дюйма от стены из негорючего материала. проставки и вентиляция по верху и снизу.
Негорючие изоляционные плиты толщиной не менее полдюйма, надежно поддерживаемые металлической рамой, вентилируемые сверху и снизу и расположенные на расстоянии одного дюйма от стены.
Кирпичная стена толщиной не менее четырех дюймов, уложенная перед стеной из горючего материала, оставляя зазор в один дюйм между двумя стенами. В кирпичной стене должны быть отверстия внизу и вверху для прохождения воздуха.

Стеновые распорки необходимы для обеспечения воздушного пространства между защитой стены и горючей стеной.

Убедитесь, что все прокладки, клей, пластик, покрытие и другие материалы, используемые для создания воздушного пространства, негорючие и сохранят свою прочность при сильном нагревании.
Квадратные, прямоугольные или круглые металлические трубы, каналы, трубы и каналы являются хорошими распорками.
Полосы гипсокартона, гипсокартона или асбеста использовать нельзя.
Распорки должны быть надежно прикреплены к каркасу стены. Если это невозможно, позвоните по номеру телефона Службы жилищной инспекции, чтобы узнать о вариантах установки распорок.

Соединители дымохода и защита пола

Соединитель дымохода является важной частью системы отопления и может представлять опасность при неправильной установке.

Выбирайте соединители дымохода, перечисленные и помеченные для мест на расстоянии менее 18 дюймов от горючих конструкций. В противном случае, не указанные в списке соединители дымохода должны находиться на расстоянии не менее 18 дюймов от всех незащищенных горючих конструкций, включая стены, потолки, мебель, шторы и т. Д.
Выбирайте соединители дымохода, перечисленные и помеченные, чтобы они проходили через горючие конструкции, в противном случае соединитель не должен проходить через стены, пол или потолок, если только указанное и маркированное устройство пропускания через стену не установлено для прохода соединителя.
Дровяная печь может быть подключена к облицованному дымоходу каменного камина, если заслонка постоянно герметична. Затем заслонку необходимо заполнить песком, бетоном или аналогичным огнестойким материалом и установить патрубок дымохода над заслонкой.
Дымоход, подключенный к дровяным приборам, не должен использоваться совместно с приборами, работающими на газе, мазуте или другом топливе, или подключаться к ним.

Воздух для горения

Для правильного горения огня требуется много воздуха.В больших помещениях подача воздуха обычно не проблема. Если вы планируете установить печь в небольшом помещении или если ваш дом особенно герметичен, вы должны обеспечить приток воздуха (воздух для горения).

Воздух для горения должен поступать непосредственно снаружи. Он может проходить через воздуховод и решетку, которую можно закрыть, когда нет огня.
Проем должен иметь площадь не менее шести с половиной дюймов и расположен в пределах 24 дюймов от топки.
Вентиляционное отверстие не должно располагаться непосредственно под дверцей печи, так как в него может попасть пепел.

Недостаточная подача воздуха к вашему твердотопливному прибору приведет к неполным ожогам, что приведет к образованию сажи и дыма.

Пожары, которые горят с достаточным количеством воздуха, полностью расходуют топливо и выделяемые газы, что приводит к более чистому горению с небольшим количеством дыма или сажи или без него.

Проветривайте камин или дровяную печь

Чтобы уменьшить загрязнение воздуха в помещении, необходим хороший приток свежего наружного воздуха. Движение воздуха в ваш дом и из него очень важно.Этот приток свежего воздуха также важен для отвода загрязняющих веществ по дымоходу, дымоходу или дымоходу наружу.
Убедитесь, что вентилируемый прибор подключен к вентиляционному отверстию и ничто не блокирует его. Убедитесь, что в вентиляционном отверстии нет отверстий и трещин.
Откройте заслонку дровяной печи при добавлении дров. Это позволяет большему количеству воздуха попадать в печь. Больше воздуха помогает древесине правильно гореть и предотвращает попадание загрязняющих веществ обратно в дом, а не в дымоход.

Расположение дровяной печи

Правильно установите печь. Никогда не устанавливайте печь в нише или шкафу, если она не указана специально для этого места.
Никогда не включайте дровяную печь, у которой выпускное отверстие для вентиляции находится на расстоянии менее 10 футов от впускного отверстия возвратного воздуха для системы принудительного воздушного отопления.
Храните горючие материалы вдали от дровяной печи.

Глоссарий терминов для дровяных печей

Сертифицированная дровяная печь : эти печи сокращают загрязнение воздуха и имеют этикетку, одобренную Департаментом качества окружающей среды (DEQ) или Агентством по охране окружающей среды (EPA).Любой тип твердотопливной печи может быть сертифицирован, и для законной установки дровяной печи или каминной топки она должна быть сертифицирована.

Соединитель дымохода — это дымоход, который соединяет печь с дымоходом. Он должен состоять из листового металла толщиной не менее 24 мм и иметь такой же размер, как выходная втулка на плите. Выберите соединитель дымохода, который указан и помечен, или держите соединитель на расстоянии не менее 18 дюймов от горючей конструкции.

Горючие материалы включает все, что может гореть.Горючим не только твердое топливо (древесина или древесные гранулы), но и мебель, ковры, стены и полы.

Проходной соединитель — это часть системы печи, которая проходит через стену и должна быть помечена как проход через стену.

Защита пола должен устанавливаться под дровяной печью и должен быть из негорючего материала, некоторые дровяные печи должны устанавливаться на пустотелой кладке.

Хомут дымохода, выходной хомут — это воротник вокруг отверстия в дровяной печи, который соединяется с соединителем дымохода.

HT : высокая температура

Инструкции по установке от производителя : инструкции, которые исходят от производителя и предназначены специально для установки конкретной дровяной печи, на которую они ссылаются.

Гильза может быть металлической или глиняной и должна быть прочно прикреплена к дымоходу. Наконечники обеспечивают более плотную посадку и позволяют снимать разъем для очистки и осмотра. Выберите наперсток из списка с надписью или держите его на расстоянии 18 дюймов от горючей конструкции.

Защита стен представляет собой негорючий экран, устанавливаемый между стеной и печью с распорками для обеспечения воздушного пространства не менее одного дюйма между стеной и защитой и зазора не менее одного дюйма сверху и снизу. Утвержденная защита стен позволяет устанавливать дровяную печь ближе к стене.

Сборные дымоходы

Дымоходы

Отвод воздуха из всех дровяных печей должен осуществляться через заводской металлический дымоход, указанный и маркированный, или дымоход из кирпичной кладки.Соединитель дымохода, газоотводчик, одностенная труба или каменный дымоход без футеровки нельзя использовать в качестве дымохода для дровяной печи.

Сборная труба для дымохода — это дымоходная труба заводского изготовления, на каждой части которой имеется этикетка, указывающая, что дымоход относится к типу HT (высокотемпературный). На этикетке также будет указано, как далеко вы должны держать дымоходную трубу от горючих материалов. Все перечисленные дымоходы заводского изготовления должны быть типа HT и установлены в соответствии с инструкциями производителя по установке.
Существующие дымоходы из каменной кладки должны быть проверены каменщиком, трубочистом или домовладельцем перед подключением дровяной печи. Если дымоход в плохом состоянии, его необходимо отремонтировать или снести и построить новый. Для постройки каменного дымохода требуется разрешение на строительство.
- Чтобы осмотреть дымоход, вы можете опустить в дымоход спускной шнур или использовать фонарик и зеркало через отверстие для очистки или гильзы. Проверьте дымоход на наличие плохого раствора, трещин, отслаивающегося кирпича, сломанных или отсутствующих облицовок, засоров, незапечатанных отверстий и общего состояния.Если не уверены, обратитесь к профессионалу.
- Дымоходы из старого кирпича обычно закрыты конструкцией, что затрудняет проверку контакта каркаса с кладкой. Иногда вы можете увидеть, есть ли пространство между дымоходом и деревянной конструкцией, посмотрев вокруг дымохода из подвала или из подвала. Если у вас есть какие-либо сомнения относительно скрытых участков вокруг дымохода, контактирующих с конструкцией, вы должны вырезать в стене отверстие, чтобы убедиться, что у вас достаточно свободного пространства. Требуется зазор в два дюйма ко всей горючей конструкции.

Каменные дымоходы

Сертифицированные дровяные печи и этикетка

Сертифицированная дровяная печь — это печь, прошедшая испытания и соответствующая стандартам загрязнения воздуха.
EPA начало сертификацию печей в 1988 году. Новые одобренные печи будут иметь этикетку EPA.
Дровяные печи, сертифицированные Oregon DEQ с 1984 по 1988 год.
Строительный кодекс штата требует разрешений и проверок для установки дровяных печей и разрешает установку только сертифицированных дровяных печей.
Исключения могут включать печи на гранулах, старинные печи, кухонные плиты и дровяные печи. BDS может сказать вам, нужно ли сертифицировать ваш дровяной прибор. Для установки всегда требуется разрешение.

Все сертифицированные печи должны иметь маркировку утверждения EPA. Дровяные печи часто имеют несколько этикеток. На этикетке безопасности перечислены требования к безопасным расстояниям до стен, очагов и дымоходов, и их часто путают с сертификатом. Знак безопасности, выданный агентством по безопасности, НЕ то же самое, что сертификат EPA.При выборе дровяной печи очень важно понимать разницу. Дровяные печи, сертифицированные EPA, будут:

Выбрасывать на 50-60 процентов меньше загрязнения.
Используйте на две трети меньше древесины.
Распространение тепла более эффективно, поэтому оно остается в вашем доме, а не выходит из дымохода.
Креозот меньше накапливается в дымоходах.

Избегайте возгорания дымохода

Креозот образуется при сжигании древесины без достаточного количества воздуха для огня. Это черное блестящее смолистое вещество, которое может покрывать внутренние поверхности печей, дымовых труб и дымоходов.Нарост даже на полдюйма может быть опасным. Креозот — это то, что горит в системе печи во время пожара в дымоходе. Печи и соединители дымохода могут раскалиться докрасна при пожаре в дымоходе. Пылающие угли также могут задуть верх дымохода и потенциально вызвать пожар на крыше.

Чтобы предотвратить появление креозота, сжигайте печь с полностью открытой тягой не реже одного раза в день. Дымоход и соединитель дымохода необходимо чистить жесткими щетками и скребками для дымохода не реже одного раза в год. Некоторые системы, возможно, придется чистить чаще.

Запланируйте осмотр камина или дровяной печи

Запросы на звонок для проверки и результатов проверки
Введите номер вашего IVR или разрешения
Введите трехзначный код проверки для типа проверки, которую вы запрашиваете
Введите номер телефона где с вами можно связаться в будние дни и если вы хотите, чтобы инспекция была утром или днем
Должен быть взрослый старше 18 лет, чтобы впустить инспектора внутрь

Примечание. Вся информация может быть изменена.

Эта веб-страница также доступна в формате PDF:

Обслуживание дымоходов и каминов — Черри Хилл, штат Нью-Джерси — Дымоходы Мэйсона

Главная »Обслуживание дымоходов и каминов

Мы работаем с 1955 года, и нам нравится кое-что. хорошо известны о службе дымоходов Mason’s: мы знаем дымоходы и камины, и мы любим дымоходы и камины. Мы справились с каждой проблемой и с каждым уникальным запросом, от установки новой заглушки дымохода до обнаружения проблемных утечек и строительства декоративного камина из кирпичной кладки с нуля.Мы любим свою работу и стремимся превзойти ожидания, чтобы наши клиенты чувствовали себя уверенно в своих безопасных и эффективных дымоходах и каминах.

Вам нужна помощь с дымоходом? Или вы подумываете о том, чтобы добавить в свой дом новый камин? Мы заработали репутацию на том, чтобы избавить клиентов от проблем и воплотить их мечты о камине в реальность.

Некоторые услуги по обслуживанию дымоходов и каминов, которые предлагает каменщик. дымоходы) не блокируют дымоход и не создают опасности возгорания.Ваши газовые или масляные отопительные приборы, такие как котлы и печи, также нуждаются в чистке дымоходов. Будут накапливаться твердые частицы, что может привести к засорению, в результате чего прибор окажется неэффективным и небезопасным.

Видеоинспекция дымоходной системы — даже хорошо обученный невооруженный глаз может не заметить проблемы в дымоходе. Мы используем самое современное оборудование для проведения тщательного видео-осмотра внутренней части вашего дымохода, чтобы выявить проблемы, которые могут вызвать проблемы с безопасностью или производительностью.Важно регулярно проверять дымоход, а не только тогда, когда вы думаете, что проблема уже существует.

Сертификаты недвижимости и требования CO. Когда дом переходит из рук в руки, вам потребуется тщательная проверка дымохода 2-го уровня, проводимая сертифицированным специалистом — как в Mason’s. Наши сертифицированные NCI аналитики окиси углерода также могут проверить ваш прибор или приборы на выброс угарного газа и убедиться, что токсичный газ не проникает в вашу жилую зону.

Претензии по страхованию — Страховые полисы часто покрывают «внезапные происшествия», такие как пожар в дымоходе или удар молнии, повредивший дымоход.Наши сертифицированные специалисты могут тщательно осмотреть ваше повреждение, оценить вероятную причину и помочь вам в процессе ремонта или замены дымохода.

Ремонт и восстановление — Поскольку элементы постоянно контактируют с дымоходом, неизбежно возникнет необходимость в ремонте. И если вам нужно отремонтировать треснувшую корону, выполнить точную нарезку дымохода из каменной кладки, заменить неисправный оклад или полностью восстановить исторический дымоход, наши сертифицированные специалисты имеют опыт, чтобы правильно выполнить эту работу.

Утечки и гидроизоляция — Никто не хочет иметь дело с негерметичным дымоходом. Мы поработали с достаточным количеством из них, чтобы знать, где скрываются утечки, и быстро и тщательно их устранять. Мы также можем предложить гидроизоляционный герметик, который может помочь защитить и продлить срок службы вашей кирпичной кладки, уменьшая вероятность дальнейших протечек.

Замена футеровки дымохода и замена — футеровка дымохода — одна из самых трудных частей вашей системы — она помогает удерживать вредные газы и мусор внутри, а затем выводить их из дымохода; это заставляет вашу систему работать более эффективно; и это помогает защитить вашу кладку от огня и воды.Так что, если ваша подкладка выходит из строя, это не проблема, которую вы хотите оставить на потом. Mason’s предлагает несколько вариантов замены облицовки, которые могут вернуть вам эффективный и безопасный дымоход.

Установки — Добавление или обновление камина печи может принести много удовольствия вашей семье и ценность для вашего дома.

Как своими руками сделать козырек на дымоход: Страница не найдена — Ремонт крыши и кровли

устройство, принцип работы, выбор, изготовление своими руками

Что такое колпак?

Классификация

По материалу

По форме

По назначению

Устройство и принцип работы

Как правильно выбрать колпак для дымохода?

Изготовление своими руками

Инструменты и материалы

Пошаговая инструкция

Вывод

Козырек на дымоход своими руками: этапы изготовления

Козырек на трубу дымохода и его основные функции

Немного о козырьке на дымоход

Информация о материале для изготовления козырька своими руками

Подготовительные действия

Этапы изготовления козырька на дымоходную трубу своими руками

Козырек на дымоход своими руками

Для чего нужен колпак на дымоход

Конструктивные элементы колпака

Как сделать козырек на трубу дымохода своими руками

Из-за чего дымится труба дымохода?

Отделка дымохода на крыше

Материалы и способы зашивки

Установка и монтаж

Дымники на кирпичные трубы и кованые колпаки на дымоходы: решение сложных вопросов

Вывод

Правила установки настенных кронштейнов

Виды металлических дымоходов

Самостоятельное изготовление ↑

Самостоятельное изготовление навершия дымохода

Виды дымоходов

Комплектующие изделия

Виды колпаков и причины неисправной работы

Как сделать грибок на трубу своими руками

Разновидности дымников для трубы

Распространенные модели дымников

Особая разновидность – дымник-флюгер

Изготовление своими руками

Сборка и установка

Виды и конструкции колпаков

Советы и рекомендации по выбору

Изготовление и установка колпака своими руками

Необходимые инструменты и материалы

Чертежи и схемы

Расчёт размеров

Ход работ

Как выбрать

Как сделать дымник для дымохода своими руками

Чертеж колпака на дымоходную трубу

Колпак на трубу дымохода: задачи, виды и установка

Нужен ли колпак на трубу дымохода

Принцип работы колпака

Разновидности колпаков

Как изготовить колпак своими руками?

Рекомендации по установке

Колпак на дымоходную трубу — Кровля крыши для дома

Монтаж козырька на дымоход

Материалы, подходящие для изготовления козырька

Инструменты, которые нужны будут для создания козырька

Козырек для дымохода своими руками

Первый пример крепления козырька

Второй пример крепления

Предназначение колпака на трубу

Функции, которые выполняет флюгарка

Какие колпаки бывают?

Как устроен колпак для трубы дымохода?

Принципы работы козырька для дымоходной трубы

То, что может быть на флюгарке

Размер флюгарки в зависимости от диаметра дымовой трубы

Классификация козырьков по форме

Классификация козырьков по типу металла

Почему трубы задымляются?

Причины поломок и их устранение

Эксплуатационные поломки

Колпак на трубу дымохода своими руками чертежи, видео, инструкции

Как сделать грибок на трубу своими руками

Какой колпак выбрать?
