Установка черепицы: пошаговая технология + разбор ошибок

пошаговая технология + разбор ошибок

Если вы когда-либо рассматривали добротную крышу из глиняной черепицы, то наверняка задавались вопросом: а на чем держатся все черепки? Не слетают ли часом? Сколько людей нужно, чтобы произвести монтаж натуральной черепицы на такой высоте, и реально ли справиться одному-двум? И играет ли большую роль в таком процессе мастерство и опыт?

Такие вопросы всегда появляются у тех, кто решается на это красивое и выдержанное веками кровельное покрытие. Ведь с хрупкими современными аналогами все более-менее понятно: разрезать, наклеить, закрепить саморезом – и все готово. А что делать с такими тяжелыми по весу элементами, как у керамической черепицы, за что их крепить и как обеспечить безопасность людей внизу?

Да, конечно, из столетия в столетия мастера кровли передавали и совершенствовали свой опыт, но и черепки они тоже выпекали поштучно и вручную. А современные производители не только наладили масштабное производство, но и совершенно изменили подход у монтаж черепицы, для чего проявили изобретательность и добавили специальные аксессуары.

С чего тогда начать? Постараемся сейчас проиллюстрировать весь процесс как можно более детально.

Начнем с самого главного – проектирования. Кроме самой черепицы для скатов, вам понадобятся гидроизоляционные подложки, карнизный свес и конек с ендовой:

Заранее продумайте, какие именно из этих элементов вам понадобятся, сколько черепицы уйдет на скаты (посчитайте по площади, а на 1 кв.метр обычно расход 9-15 черепков).

А также решите прямо на этом этапе, будете ли вы в будущем использовать чердачное помещение как жилое, ведь этого зависит само устройство кровельного пирога:

Грамотно и качественно выполненный монтаж – одно из важнейших условий долговечности черепичной кровли. Давайте рассмотрим его основные этапы. Начнем с подготовительных работ.

Перед самой укладкой черепицы обязательно проверьте геометрию стропильной конструкции, измерьте диагонали и сравните их длину. Все неровности обязательно нужно выровнять, потому что у замков черепицы крайне малый диапазон движения.

Т.е. исправить изъяны при помощи самого кровельного покрытия вы вообще не сможете, в отличие от мягкой кровли, которая способна обогнуть любой радиус.

Поэтому вооружайтесь двухметровой рейкой или шнуркой, и проверьте все плоскости. Отклонение не должны быть более 5 мм по длине в 2 м. Теперь для удобства разложите черепицу стопками по пять-шесть штук на противоположных скатах, чтобы создать равномерную нагрузку на стропила.

Если вы определились с кровельным пирогом, приступайте к устройству стропильной системы. Оптимальный шаг стропил – до 75 см, ведь у натуральной черепицы вес достаточно существенен.

Обрешетка – это основа, на которую опирается черепица, поэтому важно правильно рассчитать шаг обрешетки так, чтобы получилось целое число черепицы на крыше. Поэтому при помощи уровня следите за тем, чтобы брус располагался строго на горизонтальной поверхности. Используете брусья хвойные породы, без проходных сучков и обзола. Для стропил, которые установлены с шагом:

  • не более 75 см, возьмите бруски сечением 30 на 50 мм;
  • превышают 90 см, бруски нужны 40 на 50 мм;
  • если шаг стропил достигает 110 см, тогда бруски должны быть размерами 40 на 60 мм или 50 на 50.

Чтобы сделать правильную разметку рядов, используется разметочный шнур. Его натягивают по сделанным отметкам.

Особенно тщательно продумайте расположение контробрешетки там, где будет расположено мансардное окно:

Теперь приступайте к установке карнизной планки или капельника, задача которых – отводить конденсат и предотвращать намокание деревянных конструкций.

Установка капельников – вообще самое простое из всего монтажа:

Как только основание будет готово, переходите к устройству гидроизоляции:

  • Шаг 1. По обе стороны ендовы к стропильным ногам прибейте бруски.
  • Шаг 2. Поверх контробрешетки разложите гидроизоляционную мембрану, обязательно надписью и лицевой поверхностью вверх.
  • Шаг 3. Подрежьте ее по краю карнизного свеса с запасом не менее 15 см. Укладывайте ее, начиная с правого нижнего угла, и фиксируйте при помощью степлера, выравнивая по капельнику. В этом вам поможет двусторонний скотч.

Вот как все это выглядит на практике:

Теперь набейте контробрешетку прямо к стропилам, поверх мембраны, гвоздями с шагом примерно 30 см.

 Вентиляционный зазор под карнизом светом закройте перфорированной вентиляционной лентой.

Чтобы выяснить оптимальное положение нижней опорной обрешетки, нужно примерить черепицу из нижнего ряда и кронштейн водосточного желоба. Брус опорной обрешетки следует закрепить на расстоянии от 32 до 39 см от нижнего края:

На этом этапе очень важно правильно гидроизолировать фронтонные свесы:

К слову, чтобы фронтонные свесы получились красивыми, на них крепят специальные боковые черепицы.

Также можно прибегнуть к традиционному способу, устроив фронтона резными досками, которые еще называются причелинами. Их нужно всего лишь обработать антисептиком и защитить металлическим фартуком.

Теперь установите водосточный желоб, на заранее смонтированное крепление. К стене здания закрепите хомут водосточной трубы и соберите колена с соединительными элементами.

Сами торцы водосточного желоба на фронтонах закройте универсальным наконечником-заглушкой, чтобы желоб не мешал установке нижней фронтонной черепицы.

А прямые элементы желоба соедините стыковочным элементом и закройте с внутренний стороны при помощи кляммеров, которые крепятся к дополнительной обрешетке:

Ендовы укладывайте, начиная с карнизного свеса, снизу вверх. После укладки ее можно подрезать на 3-4 см, чтобы предотвратить сползание желобка в верхней части.

Если вам нужно подобрать точный размер ендовы, тогда руководствуетесь таким простым принципом:

  • в случае, если длина ендовы будет не более 4 метра, ширина каждой половинки должна быть 20 см, а в развернутом виде около 55 см.
  • если же ендова будет достаточно длинной, больше 4 метров, то в развернутом состоянии стальной лист должен быть шириной не менее 66 см.

Зафиксируйте ендову к обрешетке двумя шурупами. Лапки с обеих сторон подрежьте для плотного сопряжения, закрепите саморезами, а их стык проклейте герметизирующей лентой.

Далее края прокатите роликом, чтобы защитить от попадания пыли и мусора в подкровельное пространство:

С каждого края желобка ендовы установите самоклеющуюся поролоновую полосу с водоотталкивающей пропиткой.

С обеих сторон ендовы вдоль всего карнизного свеса крепится аэроэлемент свеса, который не должен заходить в ендову далее, чем на 10 см от края желобка, в противном случае он будет задерживать там мусор, палые листья и сход снега.

Следите за тем, чтобы видимая часть ендовы была не менее 13 и 15 см. Дело в том, что если желобок окажется полностью закрыт черепицей, то в нем станет накапливаться дождевая вода.

Итак, теперь, когда все готово, на фронтонный свес примерьте фронтонную черепицу, которая должна лежать с зазором 1 см от лобовой доски.

На обрешетке отметьте левый край фронтонной черепицы, а влево от нее отметьте положение будущих столбцов через 90 см, из расчета 30 см на столбец.

При помощи шнурки нанесите эту разметку на обрешетку. Теперь свободно выложите нижний первый ряд черепицы, при этом положение каждой третьей черепицы внимательно проверяйте по нанесенным ранее отметкам.

Опорный шип, который будет опираться в лобовую доску, нужно сбить молотком, как на этом фото мастер-классе:

Теперь каждую черепицу нижнего ряда закрепите саморезом через просверленные в гребне дыры, и выложите первый столбец фронтонной черепицы по предварительно отмеченной вертикальной линии.

При этом каждую черепицу крепите в верхней части двумя шурупами.

После этого разложите черепицу на скате, снизу вверх по нанесенной на обрешетку вертикальной разметке:

Чтобы перемещаться по черепичной кровле, вам понадобится только страховочная привязь – наступать можно везде. Укладку и разметку черепицы на шатровых и вальмовых крышах начинайте с середины ската. Для этого вам понадобится найти середину треугольника: просто от самой верхушки выложите вертикальный ряд из черепицы, прямо по центру, а теперь уложите нижний ряд.

После этого сделайте разметку вертикальных рядов там, где у вас получится, и укладываете так черепицу снизу вверх, по рядам, начиная от середины ската по направлению к хребтам.

Теперь поговорим о креплении черепиц. До 60 градусов большая часть черепицы вообще не нуждается в креплении, обязательно закрепляют только нижний ряд на свесе, верхние коньковые ряды и боковые фронтонные.

А также крепят всю подрезанную черепицу, что обычно располагается на ендове, хребтах и примыкает к стенам мансардным окнам и люкам. В регионах с сильными ветрами черепки дополнительно закрепляют проволокой.

Но отдельно выпускается пазовая черепица, которую еще называют замковой. У нее самая большая площадь и профилированная форма, а отличается такая черепица от других наличием замков.

Замки представляет собой два края, верхний и боковой, которые накладывается на соседние, защелкиваются и обеспечивают надежную герметичность покрытия. Кроме того, внизу такая черепица имеет выступы, которые при монтаже цепляется за брусья обрешетки.

Самые популярные модели такой черепицы – это двойная S-образная, голландка и S-образная марсельская. У большинства из них замки раздвижные, благодаря чему периоды черепицы можно делать более широкими или узкими, насколько получится. Благодаря наличию таких раздвижных замков черепица идеально подходит уже к существующему шагу брусков, и ее не нужно подрезать:

Кроме того, в основном вся черепица сегодня выпускается с двумя изготовленными отверстиями под шурупы. Они не сквозные, стоит заметить.

Поэтому если черепицу вы решите крепить, тогда эти отверстия нужно просверлить сверлом в 6 мм и зафиксировать в верхней части к обрешетки при помощи двух антикоррозийных шурупов 4,5 на 50 мм, а внизу – противоветровыми кляммерами.

Также, если ската имеет длину более 4,5 м, на него еще дополнительно нужно устанавливать вентиляционную черепицу. Таковую располагают в третьем ряду, с шагом 1 метр. Если же скат более 7 м, тогда вентиляционную черепицу кладут в два ряда:

Также вентиляционная черепица нужна там, где находятся дымовые трубы или мансардные окна, ведь таковые создают препятствия на пути циркуляции воздуха под прикрытием.

Там, натуральная черепица обходит окна в крыше, вам скорее всего понадобится половинчатая черепица (если только вы все не рассчитали идеально). Укладывайте ее рядом с остальными и старайтесь максимально закрыть стыки.

Мы подготовили для вас подробный мастер-класс гидроизоляции примыканий натуральной черепицы к окнам и дымоходным трубам, чтобы вы могли разобраться со всеми тонкостями такой работы:

Вот еще один пример, как «вписать» окно в черепичную кровлю:

Чтобы правильно уложить черепицу в ендове, с помощью шнурки на желобке отметьте линию подвески так, чтобы нахлест черепицы на желобок составлял 8-10 см. После этого подрежьте черепицу под углом по отмеченной линии. Только не берите маленькие треугольные фрагменты черепицы, которые трудно закрепить.

Чтобы сдвинуть столбец и обеспечить качественное крепление, вам понадобится половинчатая черепица. Примерный расход – 1 штука на 2 ряда:

Для удобства сначала пронумеруйте подрезанные черепицы и снимите их с обрешетки. Для нарезки черепицы мы советуем вам взять угловую отрезную пилу, с мощностью 2 кВт и алмазный диск с диаметром 22.23 см, который специально предназначен для сухой резки тяжелого бетона. Защитите свои глаза очками или лицо респиратором.

К слову, точность будет достигнута на станке с водяным охлаждением. Разрезанную черепицу промойте водой от пыли и дайте ей подсохнуть. Так как подрезаны края вы ничем закрывать не будете, покройте их холодным ангобом под цвет кровли – такой продается сразу же с черепицей.

Чтобы правильно закрепить подрезанную черепицу на хребтах, возьмите специальные кляммеры из нержавеющей стали. Такие кляммеры выпускают двух видов:

  • противоветровые, которые притягивают черепицу к обрешетке;
  • универсальные, которые поддерживают черепицу на весу.

Проволочный крепеж прикручивают к гвоздю, который забит в ближайшую решетину. А иногда проволоку используют настолько толстую, что ее саму забивают прямо в обрешетку вместо гвоздя.

Чтобы установить конек крыши из натуральной черепицы, следуйте нашим подробным мастер-классам. Вот как происходит монтаж конька на крыше из керамической черепицы:

Если под такой крышей вас будет жилая мансарда, тогда используйте аэроэлемент, у которого наибольшее сечение для вентиляции – это «Фигароль». Если же в подкровельном пространстве будет находиться только холодный чердак, тогда вентиляцию обеспечит любой другой аэроэлемент.

Чтобы установить коньковую черепицу, согните держатели бруса так, чтобы при установке бруса расстояние от верхней грани бруска до верхней грани стропильной ноги совпало с тем, что вы заранее измерили.

Подрежьте черепицу так, чтобы зазор оставался в 2-3 см. Закрепите подрезанные черепицы к обрешетке коррозионностойкими шурупами 4,5 и 50 мм, или прямо к хребтовому коньку при помощи медной проволоки. Также подойдут специальные кляммеры из нержавеющей стали.

Вам нужно будет поставить по одному держателю в конце и начале. После этого натяните шнурку и установите промежуточное крепление прямо по ней.

Не устали? Идем дальше! Если у вас двускатная крыша, можете пропустить этот этап. Если четырехскатная – изучайте:

Устройство хребтов вальмовой кровли начинайте с монтажа хребтовых брусков. Чтобы рассчитать их высоту, нужно уложить две коньковые черепицы на верхушке рядовых. Начинайте замер с узкого конца. Хребтовый брусок должен оказаться ниже коньковой черепицы, чтобы она опиралась на волны рядом. Между хребтовом бруском и внутренней поверхностью коньковой черепицы оставьте не менее 1 см.

Теперь будьте внимательны! Металлические крепления хребтового бруса нужно согнуть и установить в начале и в конце хребта. Разметьте по шнурке промежуточное кронштейны с шагом не более 60 см.

Прямо в крепление установите хребтовый брус и закрепите гвоздями или саморезами. Чтобы обеспечить вентиляцию кровли, подрежьте черепицу на хребтах по диагонали с зазором 1-3 см от хребтового бруса и закрепите их зажимами, которые зафиксируйте шурупами на противоположной стороне:

На треугольном скате отметьте середину ската на самой нижней и самой верхней обрешетке, и от этой отметки вправо и влево по направлению к хребтам выложите нижний ряд. Все следующие ряды также выкладывайте, начиная от центра.

Для вентиляции подкровельного пространства можете применить рулонный материал «Фигароль». Раскатайте его по осевой ленту для хребтового бруса и закрепите обычным строительным степлером, с шагом в 30 см.

С каучуковых полос снимите защитные ленты, прижмите роликом материал по бокам (только не прижимайте центральную часть). В верхней части вальмы «Фигароль» укладывается с перехлестом на другой скат.

Дополнительно для гидроизоляции можете использовать гидроизоляционную ленту Вакафлекс:

Начинайте установку начальной хребтовой черепицы с небольшим выпуском, и закрепите двумя шурупами с пластиковыми шайбами через просверленные отверстия в верхней и средней части черепицы.

Далее установите коньковый зажим, в котором зафиксируйте следующую хребтовую черепица. Все коньковые зажимы ставьте точно по осевой линии, с зазором между зажимом и коньковой черепицы в 5 мм:

Все верхние хребтовые черепицы нужно подрезать в верхней точке вальмы по линии стыка. Вальмовую черепицу просто уложите сверху, а ее контур нужно отметить на коньковых черепицах, чтобы их подрезать на 6 см выше этой линии.

Установите такую черепицу в кляймера на коньковых черепицы и закрепите шурупом поверх соседних коньковых:

И, наконец, завершающие работы. Разложите коньковую черепицу на коньке по той же схеме, что и по вальме, единственное – черепицу, которая выходит к ендове, нужно подрезать с обоих сторон.

Чтобы красиво оформить хребет крыши, используйте начальную хребтовую черепицу. Ее следует устанавливать с небольшим припуском, и закреплять при помощи оцинкованных шурупов 5х70 или 5х100 мм.

Обратите внимание на правильную организацию карнизного свеса, которая должна соответствовать всем техническим требованиям: собирать воду и давать доступ воздуха к подкровельному пространству для качественной вентиляции крыши. А также не быть лишенной эстетической привлекательности.

Дополнительно здесь укладывается вентиляционная лента и аэроэлемент карниза:

На финишном этапе торцы скатов закрывают защитной планкой из стального листа. Далее по длине стропил на краю карнизного свеса закрепляют аэроэлемент от птиц, если стропила менее 8 метров, и жесткий профиль с перфорацией, длина стропил превышает 8 метров. Одновременно он поддерживает нижний ряд черепицы.

Как вы уже убедились, старые и современные технологии прекрасно сочетаются друг с другом, и позволяют строить дома без потери духа своей истории, при этом беря от многовекового опыта только самое лучшее.

Монтаж керамической черепицы: пошаговый инструктаж

С каждым днем экологичная, прочная и долговечная керамическая черепица становится все более популярна в России и других странах СНГ. До недавнего времени такое кровельное покрытие пользовалось спросом только в Европе, а в нашей стране сплошь и рядом были либо металлическая, либо битумная черепица, довольно-таки неумело имитирующие настоящую. Что изменилось? Ввоз на рынок зарубежной натуральной черепицы, с улучшенной геометрией и потрясающим дизайном!

Дом с таким покрытием настолько выгодно смотрится на фоне окружающих построек, что сегодня масса желающих изучить монтаж керамической черепицы и сделать крышу своего нового родового гнезда настоящей броней. А мы сейчас раскроем вам все технические секреты!

В зависимости от того, какую именно черепицу вы выберете для своей крыши, будет зависеть сложность ее укладки. Мы подготовили для вас подробные мастер-классы, как работать с каждым из видов, какие нужны дополнительные инструменты и с чем придется столкнуться в процессе.

Вот насколько сильно отличается монтаж пяти самых популярных видов керамической черепицы:

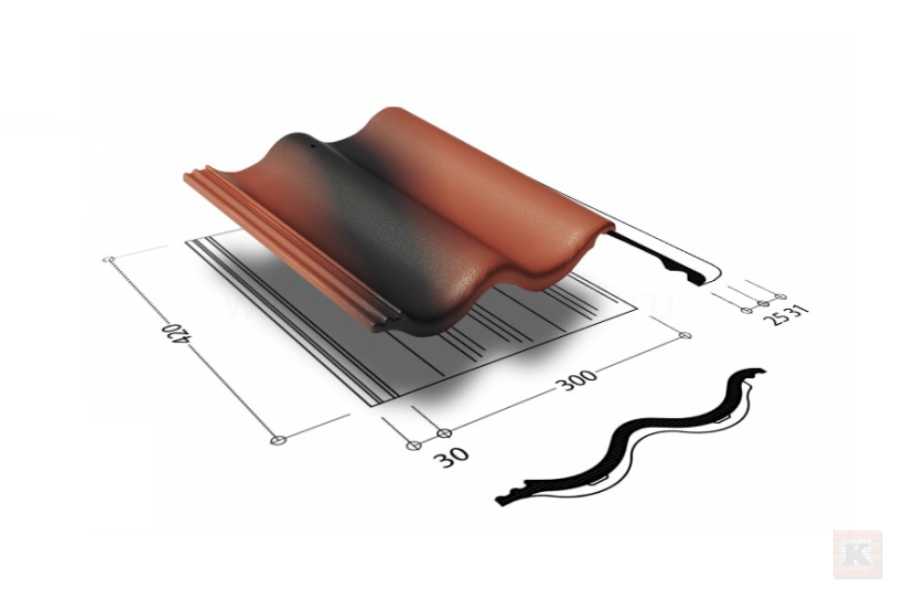

Замковая пазовая черепица: укладка на шипы

Сегодня активно производят черепицы с замком. В их верхней части есть подвижная зона, или зона смещения. Благодаря ей ряды черепицы можно сдвигать вдоль ската, и при этом герметичность кровли вообще не нарушается. Это очень удобно, если керамическую черепицу переносят на новую крышу, у которой совсем другой шаг обрешетки – покрытие получится легко подогнать.

У пазовой черепицы с тыльной стороны есть специальные шипы, и ими ее зацепляют за обрешетку в процессе монтажа. На практике все довольно просто!

Вот как правильно вставлять черепицу с замком:

Плоская черепица: бобровка самых разных форм

Еще один красивый и популярный вид черепицы – бобровый хвост, или бобровка. По конфигурации нижнего края ее выпускаю полукруглой, прямоугольной и треугольной. Замков у нее нет, только профилированный шип на нижней части черепицы, который крепится за рейку обрешетки.

Благодаря отсутствию замков такая черепица идеально подходит для крыш сложной формы, даже с люкарнами по типу «бычьего глаза». Тем более, что бобровка небольшая, и на 1м2 здесь будет уходить куда больше материала. Дополнительно плоскую черепицу крепят саморезами либо гвоздями, для этого в ней изначально предусмотрены два отверстия.

К слову, эта черепица из всех керамических видов кровли больше всего подходит для конусообразных и необычных по форме крыш. Причем здесь не нужно жертвовать дизайнерской задумкой, где-то скрадывая округлые края ради упрощения монтажа. На самом деле чем симметричнее будет такая подконструкция, тем стильнее получится итоговый результат.

Главная ваша задача – сделать так, чтобы высота стропил была одинаковой. Для этого такую часть площади должны поддерживать специальные опоры. Понадобится также качественная подкровельная изоляция с повышенным уровнем защиты. Не экономьте также на обрешетке, и чем больше шаг у стропил, тем чаще она должна быть, и нигде расстояние не должно превышать 30 см.

В нужных местах подрежьте плиты сверху и снизу на станке для резки плитки. При укладке боковой нахлест должен быть от 3,5 см, и одна большая черепица должна перекрывать три маленьких, и так башенка укладывается до самой верхушки. Причем важно, чтобы ряды были независимы друг от друга.

По сути, большая часть черепиц у вас будет обычной ширины, но будет и часть подкорректированных, для уравновешивания всех рядов:

S-образная черепица: специальные зацепы

Переходим к самой фактурной черепице –  S-образной формы, поперечное сечение у которой напоминает букву «S». На тыльной стороне вы обнаружите зацепы, которыми черепицу цепляют за рейки обрешетки. Благодаря им черепица подвижна, ряды можно сдвигать-раздвигать с промежутком от 2 до 4 см. К слову, не путайте такую черепицу с пазовой замковой, которая тоже напоминает S-образную форму, но имеет профилированные замки.

Одна из самых красивых и популярных S-образных черепиц – средиземноморская:

Традиционная S-образная черепица, настоящая классика – это мунк-нунн, или «монах-монашка». Состоит она из двух частей, верхняя из которых называется «монахом», а нижняя «монашкой».

Крепить такую черепицу нужно при помощи специальных кляммеров (кляймеров) или прочной проволоки.

Крыша получится достаточно тяжелой, зато самовентилируемой, при утеплении кровли не нужно будет оставлять специальный зазор. Правда, укладывать такую черепицу не просто, необходимо мастерство, а поэтому современные производители выпускают пазовую черепицу, которая эффектно имитирует мунк-нунн, укладывается легко, и при этом сохраняет античный колорит.

А теперь давайте изучим технологию укладки керамической черепицы на скаты крыши. Здесь есть много моментов!

Шаг 1. Проектирование крыши

Приобретая керамическую черепицу, узнайте, какие дополнительные элементы вам понадобятся: коньковые и хребтовые, вентиляционные ленты и многое другое. Хорошо, если у вас на руках будет подробный проект такой крыши.

Шаг 2. Расчет необходимого количества черепиц

Мы советуем вам еще перед покупкой выбранной черепицы точно рассчитать ее необходимое количество. Дело в том, что даже в один рабочий день завода на свет появляются партии кровельной керамики с довольно ощутимо разными оттенками. Буквально на 1-2 градуса больше – и цвет более насыщеннее, чуть меньше глазури – уже другой перелив. Поэтому, если вдруг окажется, что черепицы не хватает, найти вот точно такой же цвет будет сложно, а порой и невозможно.

Это отличается керамику от цементно-песчаной черепицы, которая окрашивается по одному каталогу, и которую даже можно специально выпустить под заказ. А поэтому возьмите с запасом – целые экземпляры понадобятся в будущем, когда нужно будет подремонтировать крышу.

Рассчитывать черепицу нужно так: обычно это 9-12 штук на каждый квадратный метр кровли (точнее узнавайте у выбранного производителя). Поделите вашу крышу на равные геометрические фигуры, и посчитайте площадь каждой. Теперь для каждой посчитайте количество черепиц. Затем суммируйте, и умножьте на коэффициент 0,1.

Только не перепутайте последовательность: сначала количество черепиц для каждого ската, затем их сумма. Ведь есть довольно распространенная ошибка, когда суммируют просто площади фигур, а потом подбирают количество. Так у вас будет недостача! Ведь не забывайте, что на хребтах вам нужно будет подрезать черепицы, и не факт, что обломки еще где-то понадобятся.

Шаг 3. Монтаж стропильной системы

Итак, в качестве брусков для стропильной системы под керамическую черепицу берите те, что в сечении не менее 50х150 мм. Сохраняйте шаг стропильных ног 60-90 см, вычисляя его по специальным таблицам нагрузки на кровлю. Ваша главная задача – сохранить прочность на изгиб всей стропильной системы, а потому учитывайте совокупность веса самой черепицы, снегового и ветрового воздействия и случайных факторов, как передвигающийся по крыше человек.

Теперь важно правильно разместить подконьковую рейку. Для этого заранее на контрбрусе отметьте нужное место, так, чтобы до начала этой рейки от верхней точки было от 35 до 45 мм, в зависимости от угла ската кровли. И если скат у вас не превышает 6 метров в длину, то уложите контрбрус толщиной 24 мм, а если скат от 6 до 12 метров – толщиной 28 мм. Если же на вашей крыше скаты более 12 метров длиной, тогда нужен брус толщиной в 40 мм, и не экономьте на этом.

Особенно будьте внимательны с верхними брусками обрешетки. Они не должны быть слишком близко к коньку, иначе выход воздуха из подкровельного пространства будет перекрыт. Вот правильное устройство кровли:

Следующим шагом уложите паропроницаемую мембрану, достаточно плотную, с нахлестом по горизонтали от 150 мм. На нее закрепите контрбрус, который в итоге должен соединиться в коньковой части. Чтобы удачно определить расстояние между контробрешетками, заранее разложите на земле двойной ряд из 12 черепичин, верхней стороной  с вертикальным смещением.

Сделайте так, чтобы все передние складки сцеплялись. Вот теперь нужно суммировать размеры на размещение и смещение между первой и последней черепичиной, и разделить на 20. Обычно средняя величина шага реек равна 36 см +- 3 см.

Теперь натяните шнур на прямой линии, чтобы отбить уровень для следующих реек. Еще для этого есть популярный прибор «собачка», с которым первый контрбрус трассируют от свеса, и все остальные рейки укладываются по такому же расстоянию. Причем сам свес вы можете обустроить в таких трех вариантах:

  1. Поджелобчатый свес подходит для небольшого угла скатов. Здесь делают специальные прорези в стропилах, и монтируют в них карнизную планку. После чего набивают контрбрус для свеса и устанавливают гребень свеса в 60 мм высотой.
  2. Навесной брус на клинах необходим, если длина стропильной ноги была увеличена. Тогда на нижние части стропил крепят дополнительное удлинение в виде кобылок, а поверх их – клины, и уже на клины закрепляют навесной брус. На все это монтируют держатели желоба, поверх – карнизную планку и гидроизоляционную подкровельную пленку. Нижнюю часть пленки приклеивают к самоклеящейся полосе фартука.
  3. Свес с использованием металлического перфорированного гребня нужен тогда, когда стропильная нога длиннее 12 метров. Тогда на брус крепят карнизную планку, поверх которой укладывают с выпуском гидроизоляционную пленку. Затем монтируют гребень с веса из металлопрофиля с перфорированием для вентиляции. Берите такой уголок, в котором перфорационная площадь 62%.

Если все готово, можно переходить к следующему пункту. Посмотрите, как выглядит такая обрешетка на практике, с профилированным металлическим свесом:

Шаг 4. Укладка и фиксация черепицы

Переходим к укладке самой черепицы. Проверьте широты кровли на симметричность, и начинайте монтировать черепичины справа налево от торца ската. Чаще всего такие плитки крепятся гвоздями через заранее просверленные отверстия, на кляммеры, замки и даже монтажную пену (западная практика).

Если теряетесь, как именно поступать вам, руководствуйтесь инструкцией производителя (обычно об этом обязательно пишут и даже иллюстрируют). Даже больше: если вы нарушите такую инструкцию, то гарантия на кровлю распространяться не будет.

Обычно керамическую черепицу крепят саморезами по периметру, в шахматном порядке и даже каждую, если того предусматривает проект – здесь все зависит от уклона крыши. Нередко производитель делает на черепице для этого специальные не сквозные отверстия, которые не пропускают воду.

Если вам нужно их сделать сквозными, тогда просверлите их, и зафиксируйте самозером. Учитывайте при этом, что такой монтаж трудоемок, а сверла быстро тупятся. К счастью, сегодня много моделей черепицы, у которых технологические отверстия легко пробиваются самим саморезом, и их сверлить не нужно.

А каждую третью черепицу обязательно нужно закреплять противоветровым зажимом. Сами кляммеры выпускают сегодня противоветровые и специальные, чтобы закреплять черепицу в зоне хребта и ендовы. Обязательно ставят такие кляммеры на торцевых скатах. Для этой цели пучок кляммеров берут с собой на крышу и используют в процессе монтажа:

Остановимся отдельно на противоветровых кляммерах (кляймерах). Целые тысячелетия человечество совершенствовало технологию устройства керамической черепичной кровли, чтобы добиться ее надежности и высоких эксплуатационных качеств. Хотя, казалось бы, что можно еще придумать? Ведь речь идет о твердом черепке!

Как именно его уложить по-другому, или закрепить иначе? На самом деле способы есть. Например, производители придумали специальные противоветровые кляммеры, чтобы керамическая кровля не только противостояла всем стихиям природы, но и была в буквальном смысле неотрывной даже во время серьезных ураганов.

Вот стандартные кляммеры для фиксации плоской и резанной черепицы:

Причем с такими дополнительными крепежными элементами вы легко справитесь самостоятельно. Вот пример, когда кляммер просто сгибают вручную:

А в работе с таким кляммером понадобится молоток:

Помните также о том, что вам еще нужно продумать, где именно вы поставите вентиляционные черепицы. Так, если кровля у вас длиной до 4,5 метров, такие не нужны (или по вашему желанию), если больше, тогда:

  • на кровлю длиной до 12 метров – один ряд вентиляционных черепиц среди трех рядов от конька;
  • на кровлю от 12 метров на высоте второй черепицы от конька первый ряд – вентиляционный.

Вентиляционная черепица значительно отличается от рядовой, поэтому вы их не перепутаете.

Шаг 5. Монтаж конька и хребтов

Переходим к коньку и хребтам. В этих местах на контрбрус необходимо установить универсальные держатели (обычно поставляются в комплекте от производителя), и закрепить при помощи саморезов. Такие держатели обычно регулируются по высоте, а сама высота зависит от угла наклона ската и колеблется от 9 до 11 см.

На этом этапе продумайте вентиляцию подконькового пространства. Для этой цели сегодня выпускается уплотняющая лента с отверстиями, также подходят коньковые вентиляционные решетки. Коньковую черепицу крепите специальной скобой, которая также идет в комплекте.

Работая с дымоходом используйте специальный рифленый самоклеющийся материал. Часть черепицы вам придется обрезать, чтобы уложить перед дымоходом. В таком случае края кромки обязательно обработайте края, которые будет стыковаться с металлическими планками, стеной или подкровельными пленками. В том месте, где изоляция будет примыкать к дымоходу, закрепите прижимную планку. В ее верхней части нужно обработать шов бесцветным герметиком.

Если длина стены, примыкающая к крыше, больше 3-х метров, тогда углубите нижнюю планку к обрешетке на 15 мм вниз, вглубь. Так вы увеличите глубину отработки боковой стены, и дальше вам легко будет достичь нужной плотностью обшивки. Нижнюю планку примыкания закрепите к обрешетке при помощи кляммеров. Если вам не удобно здесь работать с обычной черепицей, используйте половинчатую – этот вид тоже поставляется. А  закрывайте уже двухволновой.

Работа с хребтом почти не отличается от конька. Здесь последнюю черепицу нужно подрезать и постараться максимально идеально подогнать к ребру. И здесь тоже нужна вентиляция, поэтому на хребет устанавливают именно вентиляционную черепицу.

Все хребтовую черепицу нужно дорезать по прямой линии, которая параллельна хребту. Причем режьте черепицу не на кровле, ведь будут отлетать опилки, а такие способны повредить поверхность черепицы. В этом вам поможет болгарка с алмазным отрезным диском. После этого закрепите на хребте рейку и уложите вентиляционную ленту:

Когда черепица будет готова, уложите ее на хребет, и место стыка линий закройте тройником – это еще один вид керамической черепицы, которую называют вальмовой.

Шаг 6. Укладка черепицы в ендове

Важно также позаботиться об ендове. Еще перед укладкой гидроизоляции внутренний стык крыши нужно усилить обрезными досками. При укладке ее ширина должна быть не менее 35 см от центра ендовы.

Бруски крепите саморезами с уплотнительной резиной, чтобы избежать протечек. Чтобы закрепить желоб ендовы, обрешетку следует подрезать на 15 мм в глубину. Сама ширина ендовы зависит от длины внутреннего стыка кровли. Также ориентируйтесь по таким моментам:

  • Для ската до 4 м длины, достаточно 25 см с одной стороны. В развернутом виде такая ендова будет 55 см шириной, с 5 см шириной зазора с каждой стороны.
  • Когда ендова до 8 м длиной, ширину нужно увеличить до 67 см.

В месте ендовы нужно подрезать черепицу до нужного размера. Также такие черепицы нужно просверлить, и зацепить специальным зажимом из кислоустойчивой стали. Вот хороший видео-урок, как обустроить такую ендову правильно и не допустить досадных ошибок:

Также, если ендова превышает 6 метров в длину, понадобится вентиляционная черепица.

Шаг 7. Устройство слухового окна

Нередко керамическую черепицу укладывают на стильный дом с дополнительными элементами, как слуховые окна, особенно люкарнами. В этом месте, как и вокруг дымохода, нужно усилить контробрешетку. В верхней части дуги ее располагают на минимальном расстоянии 363 мм, а если скат прямой, то контрбрус нужно раздвинуть на максимальном расстоянии 369 мм.

Монтаж керамической черепицы на слуховое окно достаточно сложно, но при желании можно разобраться и с этим. Для этого находят крайние точки под углом 90°, и перенести их по скату кровли на самый верхний контрбрус кровли. В каждой подготовленной черепице нужно сделать по два просверленных отверстия, чтобы закрепить саморезами.

Если слуховое окно будет находится в кромке свеса, который слегка поднят, тогда обязательно устанавливают водосточные трубы.

Чтобы уложить керамическую черепицу на люкарну, применяют так называемый кровельный клин – специальный набор из 17 элементов, которые укладывают в 10 рядов. Так легко создать поверхность в виде конуса.

Поверьте, когда крыша вашего дома будет готова, вы почувствуете ни с чем не сравнимое чувство удовлетворения. Ведь теперь кровля будет служить вам минимум полвека, и именно вы завершили строительство своего дома, своими руками уложили каждую черепицу, а это то, что делает дом – Домом.

С тем, как выглядит керамическая черепица на круговой обрешетке, не сравнится ни одно кровельное покрытие. Нередко ее для того и приобретают как раз для того, чтобы выполнить какой-нибудь красивый архитектурный объект. Причем укладка на такие стропила на самом деле не сложна.

Начинают монтаж снизу вверх, как и в работе с обычной черепицей. Каждую следующую укладывают с нахлестом на нижележащую и боковую. Только здесь каждая следующая черепица от ряда к ряду уменьшается по ширине, и каждый ряд уже состоит из все меньшего количества элементов. В итоге все один сходятся в одной верхней точке крыши:

И уж поверьте, великолепный вид такой крыши стоит любых усилий!

Монтаж и укладка керамической черепицы

Сделав выбор в пользу натуральной керамики, у покупателя возникает вопрос: Как класть кровлю из керамической черепицы? Лучший вариант — воспользоваться услугами профессиональных кровельщиков. У нас Вы непременно их найдётё!

Ведь керамическая черепица помимо очевидных качественных и внешних преимуществ, обладает большим весом и хрупкостью при укладке.

Процесс устройства крыши из штучной керамики довольно трудоемкий. Поэтому стоимость монтажа данной черепицы достаточно высокая.

Необходимо не только правильно подготовить подкровельную конструкцию, но и строго следовать технологии монтажа.

С помощью черепицы можно создать высококачественную кровельную систему любой формы.

Материал оптимально использовать для кровли с уклоном в 50 градусов. Если же угол наклона больше, требуется дополнительное крепление. Минимальный уклон составляет 11 градусов.

В инструкции по монтажу данного кровельного покрытия производители всегда отмечают осторожность подъема материала на крышу.

Вес и хрупкость черепицы предусматривают применение специального подъемного оборудования и определенную схему складирования керамики на кровле.

Керамическая черепица крепиться на обрешетку с помощью шурупов из нержавеющей стали или оцинкованных.

Для этого, как правило, в черепице уже существуют пазы. Дополнительные отверстия выполняют специально предназначенным для керамики инструментом.

Способы укладки керамической черепицы

В зависимости от вида керамической черепицы: пазовой или ленточной, различают два способа установки:

  1. Пазовая керамическая черепица содержит пазы для крепления кровельного покрытия по горизонтали и вертикали. Монтирования выполняется от нижнего к верхним рядам. Для крепления используют гвозди и проволоку, а соединяют черепицу между собой посредством поперечных пазов.
  2. Ленточная черепица плоская без горизонтальных пазов, поэтому монтируется к обрешетке в нахлест верхнего ряда на нижний. К тому же, первый и последний нечетный ряд представляет собой половинчатые элементы черепички. ленточная черепица имеет различные способы крепления: раствором цемента с известью; кляммерами — специальными приспособлениями, которые монтируют к обрешетке, а монтирование кровельного покрытия производиться на них; или посредством пазов на черепице и оцинкованных гвоздей. В ряде случаев только каждый второй элемент монтируется к обрешетке.

Подготовительный этап

Устройство кровли из керамической черепицы начинается с подготовки усиленной стропильной конструкции.

Для установки обрешетки используют бруски размером 50х50 или 40х60 мм. Прочность конструкции создается с помощью уменьшения шага обрешетки, оптимальным является 30-34 см.

Длина брусков определяется длинной кровельного ряда. Количество брусков обрешетки включает все ряды черепицы и карнизный ряд, для которого используют брус шире на 2 см.

Гидроизоляционный слой укладывается внахлест по 15 см. и крепиться каждые 30 см.

К тому же, нужно оставлять прогиб гидроизоляционного материала между стропильной конструкцией в 2-3 см. Благодаря чему воздух под кровлей беспрепятственно перемещается, выводя водяной пар.

Под конек крыши на всю длину монтируется водонепроницаемая лента для вентиляции.

Далее производят установку карнизного свеса, вентиляции и системы ендовы.

Как укладывать керамическую черепицу:

•Керамическая черепица имеет большой вес. Чтобы не сломать стропильную конструкцию, перед монтажом на крышу поднимают сразу весь материал, равномерно распределяют стопками по 5-6 штук.

  • Монтаж производят справа налево и снизу вверх.
  • Крепление выполняют согласно инструкции по монтажу кровельного покрытия и в зависимости от ее вида (пазовая или плоская ленточная).
  • Черепицу обрезают шлифовальным инструментом с диском для резки камня.
  • Технология монтажа черепицы предусматривает использование доборных деталей, таких как вентиляционные, половинчатые, боковые элементы. К примеру, половинчатые элементы штучных черепичек монтируют в ендовах.
  • В завершении устанавливают детали конька и фронтонны. В добавок, в местах пересечения коньковых и фронтонных элементов выполняется подгонка черепицы.

Цена монтажа данной черепицы выше укладки других кровельных материалов, поскольку сам процесс имеет высокие трудозатраты из-за штучности, хрупкости и большого веса черепицы. Правильно смонтированная керамическая кровля останется надежной и красивой в течении многих десятилетий, если укладку крвоельного покрытия поручить высококвалифицированным специалистам.

Монтаж керамической черепицы своими силами

Монтаж керамической черепицы — сложный процесс для человека без опыта, требующий усиления стропильной конструкции крыши. Весит керамическая черепица раз в десять больше металлочерепицы, так как ее основа — глина. Любые ошибки при укладке кровельного материала могут повлечь за собой серьезные проблемы, поэтому доверить все работы лучше профессионалам. Но если вы уверены в себе и своих силах, то сначала ознакомьтесь с инструкцией по монтажу керамической черепицы, приведенной в этой статье.

Правила монтажа

Запомните основные правила монтажа керамической черепицы, которые упростят вам работу:

  • Монтаж осуществляется справа — налево, снизу — вверх
  • Перед укладкой плит их поднимают по 5-6 штук на кровлю и равномерно распределяют по ней
  • По сравнению с металлической кровлей для кровли из керамической черепицы необходимо усиление стропильной конструкции на 15-20 процентов
  • Оптимальный уклон кровли для монтажа керамической черепицы — 50 градусов. Минимальный уклон — 11 град
  • Шаг обрешетки и контробрешетки — 30 сантиметров
  • Доставлять черепицу на строительный объект лучше непосредственно перед началом проведения работ
  • Транспортировка керамической черепицы осуществляется на грузовом транспорте на поддонах. Вес одного элемента от 2 до 4 килограммов

Расчет черепицы

Воспользуйтесь таблицей для определения количества плит черепицы. Полезная ширина и длина — размеры черепичной плитки. Измерьте площадь кровли и проведите соответствующие расчеты.

Провели расчеты и Вам стало не по себе от результата? Не расстраивайтесь, есть альтернативное решение: монтаж битумной черепицы своими руками. Битумная черепица по своим достоинствам не уступает керамической.

Однако, если бюджет не позволяет Вам сделать такую кровлю, рекомендуем — профнастил. Подробная инструкция по укладке которого описана здесь. Легкодоступный материал по приемлемым ценам.

Укладка керамической черепицы

Инструкция по монтажу керамической черепицы от разных производителей выглядит по-разному. Но монтаж выполняется приблизительно одинаково.

Перед укладкой первого ряда на брус обрешетки возле карнизного свеса надо прикрепить защитный уплотнитель от птиц, а также установить водосток, в который будет стекать воды с кровли.

Укладка первого элемента

Монтаж кровли из керамической черепицы начинается с правой части крыши. Первыми монтируются крайние элементы, которые по внешнему виду напоминают щипец.

Итак, поверх ветровой планки, с правой стороны крыши установите крайний черепичный элемент между брусками обрешетки. Выступ за карниз — 10 см. Крепление производите саморезами по дереву, не докручивая их до конца.

Рядом с крайним элементом положите второй, фиксируя его замком к первому, или обрешетке и также привинтите саморезами. Таким же образом уложите все элементы первого ряда и прикрепите их к обрешетке.

Второй ряд

Во втором ряду, как правило, монтируют элементы со снегозадержателями.

При укладке всегда проверяйте ее правильность. Плитки должны быть надежно уложены на брусья обрешетки одним концом, а другим — зафиксированы на крайних выступах элементов предыдущего ряда.

Между первым и последним рядом (у конька) можно крепить только каждую 5 черепицу.

Каждый два-три ряда проверяйте горизонтальность и вертикальность кладки. Вертикальность проверяется при помощи нитки, которая натягивается между коньком и водостоком.

Чтобы обеспечить свободный доступ под кровлю воздуха в процессе работы монтируются специальные вентиляционные элементы.

Оформление конька

Для оформления конька надо установить несущую рейку. Сделать это можно с помощью стоек, которые монтируются к стыку стропил. Высота рейки подбирается с учетом модели черепицы и уклона кровли и определяется в ходе монтажа.

Главное, чтобы между коньковым элементом и кровлей оставался зазор от 3 до 5 сантиметров для вентиляции.

Перед монтажом коньковых элементов на стыке надо положить гидроизолирующую ленту. Она имеет пористую структуру, пропуская воздух.

Крепление коньков к рейке делается при помощи крепежных элементов. Они прибиваются в рейку с одного конца, а другим загибаются на коньковом элементе, удерживая его. Можно использовать только гвозди. Заканчивается оформление конька установкой фронтальных элементов.

Керамическая черепица выглядит и монтируется по-разному, поэтому подробно изучите инструкцию и проведите необходимые работы.

Кроме того, необходимо учитывать еще то, из какого материала Вы строите дом. Например, если Вы строите дом из пеноблоков, то крышу такого дома не желательно делать из керамической черепицы. Крыша для дома из пеноблоков может не выдержать веса такой черепицы.

Это может касаться и крыши каркасного дома, если за основу берется не массивный материал. Но, сама конструкция является одной из наиболее простых. Эта статья поможет Вам, если в процессе строительства возникли трудности.

Рекомендуется использовать кровлю в виде керамической черепицы в крыше дома из бруса. Такой материал легко выдержит вес черепицы, и не только керамической. Строительство крыши дома из бруса рассмотрено в данной статье.

Стоит ли использовать керамическую черепицу?

У многих возникает вопрос: «Надо ли вообще покрывать кровлю керамической черепицей?». Ведь она и монтируется сложно, и процесс этот трудоемок, ведь надо укладывать по одному элементу. Куда проще и быстрее застелить крышу ондулином или металлочерепицей. Попробуем ответить на этот вопрос.

Вот какие преимущества керамической черепицы заставляют некоторых владельцев домов использовать ее в качестве кровельного материала:

  • Экологическая чистота. Керамическая черепица делается из глины по всем требованиям. Благодаря обжигу при температуре 1000 градусов, материал приобретает коричнево-красный оттенок
  • Длительность эксплуатации. Керамическая черепица может прослужить до 100 лет! И при этом никакой коррозии не возникнет. Этот материал прочный и надежный, негорючий и шумопоглощающий
  • Уникальность. Крыша, покрытая керамочерепицей, кардинально отличается от других. Но это, опять же, дело вкуса
  • Высокая устойчивость к ультрафиолетовому излучению, атмосферным осадкам
  • Простота замены повредившихся участков кровли

Недостатки:

  • Большой вес
  • Высокая цена
  • Сложность монтажа
  • Хрупкость при высоких механических нагрузках

Использовать керамическую черепицу или нет — выбор за вами. Соотнесите все преимущества и недостатки, сверьте их с другими кровельными материалами и сделайте правильный выбор!

Видео про монтаж керамической черепицы

Отличия в монтаже различных видов черепицы

Самым популярным материалом для устройства кровли является черепица. Она бывает различных видов, в зависимости от них и выполняется ее установка. Самым известным кровельным материалом является натуральная черепица. Это довольно дорогостоящий материал, однако кровли, выполненные из нее, не имеют себе равных. Натуральная черепица имеет множество достоинств, основные из которых – водонепроницаемость, огнестойкость, морозоустойчивость и долговечность.

Кровля из металлочерепицы очень надежная и долговечная. Она способная выдерживать высокие и низкие температуры.

Если выполнить правильно монтаж черепицы, она надолго сохранит свои эксплуатационные качества.

Натуральная черепица является штучным материалом. Причем он настолько древний, что использовался задолго до нашей эры. В зависимости от исходного материала, существует несколько видов натуральной черепицы – керамическая, песчано-цементная, известково-цементная. На сегодняшний день наиболее распространена глиняная черепица, производимая из легкоплавких пластичных глин. Окраска черепицы зависит от состава глины и режима обжига и бывает разных натуральных оттенков: от кирпичного до желто-серого. Чтобы придать материалу декоративность, его покрывают иногда разноцветной глазурью.

К существенным недостаткам натуральной черепицы можно отнести ее хрупкость. Ее легко расколоть при неаккуратном монтаже, поэтому доверять эту работу лучше всего специалистам – на монтаже черепицы экономить не стоит. Нарушение технологического процесса и неверный расчет нагрузок могут привести к печальным последствиям – протечкам кровли и даже ее обрушению.

Монтаж натуральной черепицы

Это достаточно трудоемкий и сложный процесс, с которым под силу справиться только профессионалу. От качества монтажа будет напрямую зависеть и качество кровли в готовом виде.

Схема устройства кровли.

Монтаж черепицы начинается с подготовки основания. На этом этапе необходима установка обрешетки, шаг которой зависит от габаритных размеров черепичной плитки, ее веса, то есть величины предполагаемой нагрузки. Учитывая возможную нагрузку от снега, возможно, придется усилить стропильную конструкцию. Как правило, величина усиления составляет приблизительно 20-30 % в сравнении со стропильной системой кровли из более легкого материала.

Каждая плитка натуральной черепицы уже имеет два или три специальных монтажных отверстия и прикрепляется к обрешетке шурупами. Сегодня выпускаются такие модели, которые снабжены замками, значительно облегчающими монтаж. К тому же они предотвращают протекания кровли. Установка первого ряда черепицы считается самой ответственной. Для этого рассчитывают и выполняют шаблон, по которому размещается начальный ряд оцинкованных шурупов, на который и прикрепляют первый ряд плиток. Как правило, монтаж кровли из натуральной черепицы ведется снизу вверх в направлении справа налево, начиная от свеса крыши.

Особенности укладки натуральной черепицы

Схема монтажа кровли из натуральной черепицы.

Установка натуральной черепицы зависит от формы плитки и ведется по-разному. Монтаж черепицы плоской, волнообразной и желобчатой формы зависит от многих факторов, основным из которых является угол наклона ската кровли. Для большинства моделей натуральной черепицы необходим угол в диапазоне 22-60 градусов. Если угол кровли менее 22 градусов, то следует выполнить ее дополнительную гидроизоляцию. В этом случае придется крепить плитки черепицы по сплошному настилу, а не по обрешетке. Если же угол кровли, наоборот, более 50 градусов, требуется дополнительное крепление черепицы шурупами или кляймерами самих плиток по фронтонам, свесам, по краям, около конька. Натуральную черепицу укладывают с обязательным выполнением вентиляционных каналов.

Если кровля имеет сложную конструкцию, то некоторые плитки потребуют резки. Выполнить эту операцию следует до момента их укладки на крышу. Под карнизный ряд подкладывают особую карнизную доску, а пластинки дополнительно закрепляют гвоздями или саморезами.

Особое внимание следует уделить гидроизоляции в ендовах. Необходимо, чтобы ось гидроизоляционного полотна совпадала с осью ендовы. Причем следующие полотна укладываются “внахлест”. На обрешетку по оси ендовы закрепляется доска (10 х 50 мм), по которой будут укладываться элементы из жести для стока воды. Они располагаются “внахлест” с расстоянием 20 см. В случае выхода ендовы на скат кровли необходимо установить дополнительную пластину для стока.

Доборные элементы необходимы для того, чтобы смонтировать листы металлочерепицы между собой. Они обеспечивают герметичные и прочные стыки.

На коньке кровли закрепляется коньковая доска толщиной не менее 4 см с вентиляционными аэраторами. В этих местах черепицу следует закрепить дополнительно.

Фронтоны закрывают торцевой доской с краевыми желобами. На скатах черепицу крепят при помощи кляймеров, если же строение находится в районе с неблагоприятными климатическими условиями, рекомендуется всю черепицу закрепить дополнительно.

В настоящее время производители натуральной черепицы предлагают различные доборные элементы, облегчающие монтаж – коньковые конструкции, вентиляционные проходы, чтобы произвести монтаж примыкания, понадобится дополнительная обрешетка – ведь черепица в этих местах должна на что-то опираться. Добавочный уплотнитель в этих зонах не позволит воде проникнуть под детали примыканий.

Монтаж металлочерепицы

Второе место по востребованности среди собственников частных домов занимает металлочерепица. Она представляет собой листы, выполненные из оцинкованной стали с полимерным покрытием. Толщина листов находится в пределах от 0,4 до 0,6 мм. Покрытие, одновременно являющееся защитой от коррозии, может быть различного цвета, а метод поперечного штампования листов позволяет получить имитацию натуральной черепицы.

Металлические карнизные планки прибиваются гвоздями к гидроизоляционному материалу. Это позволяет защитить торцевые части и края обрешетки от внешних явлений.

Монтаж черепицы такого вида несколько отличается в зависимости от типа кровли (вальмовых и шатровых) и от производителя, выпускающего листы разного размера. Однако принцип укладки металлочерепицы остается одинаковым.

Вначале выполняются подготовительные работы. Рассчитав количество листов в соответствии с размерами кровли, приступают к изготовлению обрешетки, от которой зависит вентиляция пространства под кровлей. Как гидроизоляцию рекомендуется применять антиконденсатные пленки, крепящиеся брусками вдоль карниза. Для обрешетки используют деревянный брус (30х100) мм2, устанавливаемый с шагом от 30 до 60 мм. Размер шага определяется размером волны и уклоном кровли.

С нижней части стропил прибивается при помощи степлера пароизоляционный материал, препятствующий проникновению пара в слои утеплителя. Рулон его раскатывается по горизонтали от низа крыши к коньку с “нахлестом” приблизительно 20 см. На стыках материал проклеивается лентой для придания им герметичности. Утеплитель укладывается сверху пароизоляции так, чтобы он не входил за границы стропил. Сверху располагается гидроизоляция. Она не должна соприкасаться с утеплителем. Следующим располагается гидроизоляционный материал, служащий для вывода конденсата в водосток. Он должен укладываться с провисанием между стропилами и не касаться утеплителя.

Отличительные черты установки металлочерепицы

Схема монтажа кровельной системы.

Монтаж на двускатной крыше начинают с левой или с правой стороны. При укладке листов слева каждый следующий лист укладывается «внахлест» под последнюю волну предыдущего. При укладке справа – поверх волны предыдущего листа. Производя монтаж черепицы на шатровой крыше, установка листов делается с середины ската, направляясь во все стороны.

Листы металлочерепицы крепятся к обрешетке специальными саморезами, имеющими резиновые уплотнительные шайбы.

Передвигаться по уложенным листам металлочерепицы надо с большой осторожностью, наступая исключительно во впадину волны. Для работы мастерам следует использовать мягкую обувь.

Чтобы обеспечить дополнительную вентиляцию, под планкой конька необходимо оставить между листами зазор, по краю металлочерепицы наклеить уплотнитель и закрепить конек саморезами. Стыки вертикальных поверхностей и листов черепицы закрывают планками посредством саморезов и дополнительно обрабатывают герметиком.

Кровля, выполненная из металлочерепицы, имеет внешние и внутренние изломы, которые отделывают карнизной планкой и планкой примыкания, приклеенными на уплотнитель.

Используемые инструменты

В принципе, для монтажа любой кровли набор инструментов не так уж велик. Обязательным является инструмент для резки, который отличается для разных видов черепицы. К примеру, металлочерепицу следует резать ножницами по металлу, а мягкую кровлю – кровельными ножницами.

Для обмеров применяется рулетка. Шурупы закручиваются шуруповертом или дрелью со специальной насадкой. Также при установке пригодится плотницкий инструмент, например, молоток.

Мягкая кровля

Схема монтажа мягкой кровли “Катепал”.

Особой популярностью в России пользуется гибкая черепица “Катепал”. Этот материал идеально подходит для сурового российского климата, а выпускает его известная скандинавская фирма. При производстве данной черепицы используется модифицированный битум, обладающий рядом преимуществ. Он эластичен при любых температурах, устойчив к ультрафиолету и перепадам температур, долговечен. Гибкая черепица обладает низкой теплопроводностью и повышенной звукоизоляцией.

Кровлю из нее можно уложить даже одному, а монтаж настолько прост, что гарантирует не только полную герметичность кровли, но и большой срок ее эксплуатации. Вначале следует подготовить поверхность: очистить ее от пыли, выровнять и хорошо высушить. Под гибкую черепицу используют сплошную обрешетку, выполненную из влагостойкой доски или фанеры. После установки плитка буквально «слипается» в монолитный пирог. При уклоне кровли 1:3 подкладочный ковер укладывать нет необходимости.

Технологический процесс состоит в следующем: укладка карнизного ряда и первого листа, укладка последующих листов и монтаж конька. Дорогостоящий конек можно заменить плиткой, порезанной на лепестки. Однако полная герметичность конька при этом не гарантируется. Самым сложным местом при выполнении монтажа черепицы является ендова. После установки в этой зоне плитку обязательно надо приклеить. Причем под ендову во всех случаях необходимо выполнять подкладочный ковер. Если вентиляция пространства под кровлей плохая, следует установить вакуумный вентилятор, одного которого будет достаточно для площади 100 м2.

В заключении следует отметить, что какая бы черепица ни применялась для отделки кровли, она всегда придаст дому привлекательный и благородный вид.

Инструкция по монтажу гибкой черепицы Katepal (Катепал)

Область применения гибкой черепицы KATEPAL

Минимальный уклон кровли, при котором допускается использование гибкой черепицы Katepal — 1:5 (11,3 градуса) (рис. 1).

Рис. 1

Климатические особенности монтажа

в случае монтажа гибкой черепицы при температуре ниже +5 °С, упаковки с плиткой перед монтажом следует хранить в теплом помещении. Допускается применение термофена во время монтажа. Для укладки гибкой черепицы, зима, – действительно не лучшее время, ведь согласно рекомендациям производителей, этот материал нельзя укладывать при температуре ниже +5 °С. Дело в том, что гонт (лист с 3-4 «черепичками») крепится к деревянному основанию и расстеленному по его поверхности подкладочному ковру при помощи гвоздей и самоклеящегося слоя, который имеется на обратной стороне гонта. Чтобы намертво склеить гонт с основанием и гонтами соседних рядов, обеспечивая герметичность покрытия, необходимы солнечные лучи, которые постепенно «растапливают» самоклеящийся слой. А солнца зимой, увы, не хватает. С другой стороны, в последние годы зима в средней полосе России лишь временами холодная. Кроме того, в минусовую температуру можно выполнять подготовительные работы для гибкой кровли – монтировать стропильную систему, укладки гибкой черепицы, сплошной деревянный настил, утеплитель, паро- и гидроизоляцию, не забывая защищать конструкцию крыши от снега, используя прочную полиэтиленовую пленку или обычный рубероид. Весной же, не теряя драгоценного времени, укладывать гибкую черепицу, предварительно сняв плёнку или рубероид и уложив подкладочный ковёр. При сильной необходимости можно смонтировать гибкую кровлю и в мороз. Для этого поверх крыши (или какого-то ее участка) строят деревянную или металлическую конструкцию, укрытую специальной для строительных лесов шумопылезащитной плёнкой или полиэтиленовой пленкой (так называемый «тепляк»). Изнутри «вторая крыша» обогревается электрическими или дизельными тепловыми пушками, в результате чего достигается необходимая плюсовая температура. Стоит добавить, что «тепляк», накрывающий весь дом, дает возможность вести не только кровельные, но и, например, штукатурные работы на фасаде, для которых также нужно тепло. «Тепляк» – это непростое инженерное сооружение: он должен быть устойчив к ветровым и снеговым нагрузкам, а также удобен для перемещения людей и стройматериалов. Далее, вы сможете узнать устройство кровли из металлочерепицы и поэтапный монтаж гибкой черепицы.

Основные этапы монтажа кровли и особенности устройства кровли из металлочерепицы


1)Подготовка основания Изучение устройства кровли из металлочерепицы начнем с подготовки основания. В качестве основания под гибкую черепицу применяют материал со сплошной ровной поверхностью, к которому возможно крепление гвоздями. В качестве основания может быть использована OSB, влагостойкая фанера или шпунтованная, обрезная доска. Влажность материала для основания не должна превышать 20% от сухого веса. Стыки досок нужно располагать на места опор, и длина досок должна быть не менее двух пролетов между опорами. Необходимо учесть расширение досок, вызываемое колебанием влажности и температуры, оставив достаточный зазор между досками.

Толщина доски и фанеры при разной величине шага стропил (определяется проектным расчётом) при снеговой нагрузке 1,8 кН/м3, точечной нагрузке 1,0 кН

Шаг стропил (мм) Толщина доски (мм) Толщина фанеры (мм)
600 20 12
900 23 18
1200 30 21

2) Устройство вентиляционного зазора

Воздушный зазор должен быть достаточно большим (не менее 50 мм), вытяжное отверстие располагают как можно выше, а отверстия для притока воздуха, соответственно, в нижней части кровли.

Рис. 2

Вентиляция необходима для:
  • отвода влажности от утеплителя, обрешетки и кровельного материала
  • уменьшение образования льда и сосулек на кровле в зимнее время
  • уменьшения температуры внутри конструкции крыши летом. Помните, правильно выполненная вентиляция является залогом длительного срока службы кровли!

3) Монтаж подкладочного слоя В качестве укрепляющего подкладочного слоя под гибкую черепицу используют кровельный материал производства Katepal или рулонный кровельный изоляционный материал по всей площади кровли. Подкладочный слой монтируется по направлению снизу-вверх параллельно карнизному свесу кровли с нахлестом не менее 10 см, края фиксируются гвоздями с интервалом 20 см, швы герметизируются клеем K-36 (рис. 3).

Рис. 3

При уклоне кровли более 1:3 (18 град) возможна укладка подкладочного материала только на коньки кровли, в ендовы, на карнизные свесы и в торцевые части кровли, в местах проходок через кровлю (вокруг печных труб, в местах примыканий кровли к вертикальным стенам, вокруг мансардных окон) (рис. 4).



Рис. 4

Примечание: В зависимости от способа крепления водосточной системы может возникнуть необходимость в монтаже кронштейнов для укладки подкладочного слоя.

4) Монтаж металлических карнизных планок

Для защиты края обрешётки на карнизных свесах от дождевой влаги поверх подкладочного ковра смонтируйте металлические карнизные планки (капельники) с нахлестом min 2 см. Прибивают их зигзагообразно кровельными гвоздями с шагом 100 мм (рис. 5).



Рис. 5

5) Монтаж металлических фронтонных планок

Для защиты края обрешётки на торцевых частях кровли монтируются фронтонные планки с нахлестом min 2 см. Прибивают их зигзагообразно кровельными гвоздями с шагом 100 мм (рис. 6).



Рис. 6

6) Монтаж ендового ковра

Для повышения водонепроницаемости в ендовах поверх подкладочного слоя укладывается ендовый ковер, соответствующий цвету кровельной черепицы. Края фиксируются кровельными гвоздями с интервалом 100 мм (рис. 7).



Рис. 7

7) Монтаж карнизной черепицы

Далее смонтируйте самоклеящуюся карнизную черепицу вдоль карнизного свеса, предварительно удалив с ее нижней поверхности защитную пленку. Карнизную черепицу укладывают стык в стык, отступив вверх от места перегиба карнизной планки 10-20 мм. Прибивают карнизную черепицу вблизи мест перфорации с последующим перекрытием мест крепежа рядовой черепицей (рис. 8).



Рис. 8

8.1) Монтаж рядовой черепицы

Во избежание цветовых отклонений используйте кровельные плитки вперемешку из 4-5 упаковок. Укладку гибкой черепицы следует начинать от центра карнизного свеса в направлении торцевых частей кровли (рис. 9).



Рис. 9

Рис. 10

Приклейте черепицу, предварительно сняв с её нижней части защитную плёнку (рис. 10), (после этого отдельные плитки нельзя складывать стопкой друг на друга) и прибейте четырьмя гвоздями каждую чуть выше линии паза плитки (20-30 мм). Если уклон кровли более 1:1 (45 град.), то каждая плитка должна крепиться шестью гвоздями (см. табл. 1).

Таблица 1. Расход кровельных гвоздей.

Уклон кровли (град) Общий расход на кровлю (кг/м2) Расход гвоздей на один гонт (шт.)
до 45 (1:1) 0.1 4
свыше 45 0.07 6

Первый ряд черепицы уложите так, чтобы нижняя кромка ее располагалась не выше, чем на 1 см от нижнего края карнизной черепицы (рис. 11), а «лепестки» закрывали места стыка карнизных черепиц.





Рис. 11

Последующие ряды смонтируйте так, чтобы концы «лепестков» черепицы были на одном уровне или выше с вырезами плиток предыдущего ряда. На торцевых частях кровли черепицу обрежьте по краю и проклейте клеем K-36 на ширину не менее 10 см (рис. 12).





Рис. 12

В ендовах обрежьте плитку таким образом, чтобы на дне ендовы осталась открытой полоса шириной около 15 см (рис. 13).



Рис. 13

Проклейте края плиток вдоль линии отреза на ширину не менее 10 см клеем K-36. При отрезании подкладывайте под черепицу фанеру, чтобы не повредить нижний слой кровельного ковра.

8.2) Монтаж черепицы типа «Rocky»

Укладку рядовой черепицы следует начинать от центра карнизного свеса в направлении торцевых частей кровли и конька. Первый ряд уложите так, чтобы «лепестки» рядовой черепицы закрывали места стыка и линию перфорации карнизных плиток. Следующий ряд уложите с таким расчётом, чтобы место стыка нижних гонтов располагалось по центру лепестка среднего размера монтируемого гонта (рис. 14). Каждый ряд черепицы прибивать четырьмя гвоздями к основе чуть выше паза плитки (20-30 мм) в середине так, чтобы шляпки гвоздей закрывались «лепестками» следующей рядовой черепицы.



Рис. 14

Примечание: Не забывайте снимать защитную плёнку с гонта.

9) Монтаж коньковой черепицы

Коньковая черепица (0.25 x 0.33 м) получается при делении карнизной черепицы на 3 части по местам перфорации. Смонтируйте коньковую черепицу на конек кровли короткой стороной параллельно коньку, предварительно удалив пленку. Прибейте четырьмя гвоздями (по 2 с каждой стороны) так, чтобы гвозди оказались под накладываемой с нахлестом 5 см следующей черепицей (рис. 15).



Рис. 15

10) Монтаж кровельных примыканий

Проходы через кровлю небольшого диаметра (антенные и т.п.) выполняются при помощи резиновых уплотнителей. Дымовые и другие трубы, подверженные нагреванию, необходимо изолировать. При монтаже гибкой черепицы вблизи дымовых труб (рис. 16) или других проходок по периметру соединения трубы с кровлей прибейте треугольную рейку 50*50 мм. Далее вокруг дымовой трубы смонтируйте подкладочный ковёр производства Katepal или Руфлекс, нахлёсты промажьте клеем K-36. Затем кровельную черепицу заведите на вертикальную поверхность и приклейте клеем K-36. По периметру трубу оклейте полосой ендового ковра при помощи сплошного слоя клея K-36 таким образом, чтобы сверху труба закрывалась полосой не менее чем на 30 см, а на скате — не менее чем на 20 см. Закройте примыкание металлическим фартуком (планкой примыкания), который фиксируется механическим путём, и загерметизируйте швы силиконовым герметиком, устойчивым к атмосферным воздействиям. Примыкание к вертикальным стенам выполняется аналогичным образом (рис. 17).



Рис. 16

Рис. 17

Применение герметизирующего клея K-36

Для герметизации следующих узлов: нахлёстов подкладочного ковра; нахлёстов рядовой черепицы на ендовый ковёр, мест примыканий, проходок ковровых вентиляционных систем применяют клей Katepal «K-36». Расход клея указан в табл.2.

Таблица 2. Расход Клея «K-36»

Наименование участка Расход клея, л/п*м Толщина нанесения, мм Ширина нанесения, мм
Нахлёсты подкладочного ковра 0.1 1 100
Нахлёсты рядовой черепицы на ендову 0.2 1 100
Приклеивание рядовой черепицы на торцевых элементах 0.1 1 100
Примыкания к кирпичным трубам и стенам 0.7 1 по всей поверхности

Метод нанесения

Очистить поверхность от сыпучих материалов, грязи, масла. На пористые и пыльные основы нанести сначала битумный раствор K-80. Клей наносится шпателем на одну из склеиваемых поверхностей. Толщина слоя: 0.5-1 мм. Ширина проклейки регламентируется инструкцией по монтажу. При оклейке примыканий к стенам и трубам клей наносится по всей поверхности соприкосновения. Швы кирпичной кладки затираются раствором вровень с кирпичом. Склеивание производится через 1-3 мин. (в зависимости от температуры окружающего воздуха) после нанесения клея. До поклейки на огрунтованные поверхности обязательно убедиться в полном высыхании грунтовки. При низких температурах перед нанесением осуществляют подогрев клея.

Общие данные

  • Температура хранения: до + 33 °С
  • Температура нанесения: от + 5 до + 50 °С
  • Время высыхания до отлипа: около 5 часов при 20 °С, полное: от 1 до 14 дней в зависимости от толщины слоя и температуры окружающего воздуха. Внимание! Не используйте клей K-36 для герметизации швов, щелей и т.д. При избытке клея возможно чрезмерное растворение битума! Не допускается использование растворителей или других химически активных составов. Полную инструкцию по монтажу гибкой черепицы Katepal Вы сможете получить в любой торговой точке при покупке материала. Если Ваша кровля имеет сложный профиль или по каким-либо другим причинам процедура монтажа осложнена, желательно обратиться к специалистам.

    Порядок ухода за кровлей из гибкой черепицы

  • Для сохранения эксплуатационных и эстетических свойств гибкой черепицы необходимо не менее 2 раз год проверять состояние кровли.
  • Сметать листья и другой мелкий мусор с крыши рекомендуется мягкой щеткой, не повреждающей кровельное покрытие. Ветки и другой крупный мусор нужно убирать вручную.
  • Обеспечить свободный сток воды с крыши. Для этого необходимо очищать от мусора водосточные желоба и воронки.
  • Сгребать снег с крыши можно только в случае необходимости, слоями, оставляя на кровле 10-20 см защитный слой снега. Для удаления льда нельзя пользоваться острыми предметами, способными повредить кровельное покрытие.
  • Если есть потребность произвести ремонт крыши, нужно сразу приступать к делу, чтобы избежать более серьезных повреждений. При проведении работ на крыше кровельное покрытие необходимо защитить.

Смотрите также: Металлочерепица монтаж и аксессуары

Монтаж кровли из натуральной черепицы в Москве и Московской области: цены от ФС-Групп

Монтаж кровли из натуральной черепицы — это один из основных видов деятельности компании «ФС-Групп». Мы производим все работы по монтажу натуральной или цементно-песчаной кровли качественно и с выгодой для клиента.

При заключении договора на устройство кровли «под ключ» Вы получаете гарантию не только на черепицу и доборные материалы, но и на выполнение монтажных работ. Мы за официальное сотрудничество с соблюдением всех договорённостей и четким согласованием условий в договоре.

Установка кровли из керамической и цементно-песчаной черепицы

Если у Вас есть сомнения относительно монтажа крыши из натуральной черепицы или Вы хотели бы детальнее узнать обо всех преимуществах, а также рисках такого решения, то у нас можно получить максимум полезной информации. Плюсы керамической черепицы можно свести к следующим характеристикам:

  • Надежность и долговечность. Такой вид покрытия очень долговечен и прослужит Вам более 100 лет. Также этот материал практически не требует обслуживания в течение всего срока эксплуатации.
  • Огнестойкость и пожаробезопасность. Материал не боится огня, в отличие от битумной черепицы, не накапливает статическое электричество, вызывающее пожар.
  • Экологичность. Использование исключительно экологически чистых материалов для изготовления (вода, глина, песок, цемент) гарантирует отсутствие выделения токсичных веществ и не вредит окружающей среде.
  • Идеальная звуко- и шумоизоляция. Материал обеспечивает отличное шумопоглощение, даже на мансарде не будет слышно шума дождя.

Но также нужно учесть и недостатки материала:

  • Сложность установки кровли. Натуральная черепица — это один из самых сложных в монтаже кровельных материалов. При изменении геометрии плоскостей кровли необходимо подгонять каждую черепицу по линии излома.
  • Повышенная нагрузка на стропильную систему. Кроме того, что сама черепица достаточно тяжелая, стропильная система должна выдерживать и вес снежного наста в зимнее время. Усиление стропильной системы повышает стоимость готовой кровли.
  • Высокая цена. Цена за м² натуральной черепицы сравнительно высокая, каркас стропильной системы требуется укреплять, монтаж натуральной черепицы сложен и обходится дороже — это повышает итоговую стоимость готовой кровли из натуральной черепицы по сравнению с другими кровельными материалами.

Как и в случае с любым другим материалом, черепица имеет свои сильные стороны и более слабые. Вам нужно полагаться на свои требования к будущей крыше, пожелания по дизайну и, конечно же, бюджет.

Как установить глиняную черепицу

Глиняная черепица очень популярна, поскольку она создает привлекательный средиземноморский вид. Они прочные и легкие, что делает их идеальными для определенных крыш, и они обеспечивают лучшую изоляцию по сравнению с аналогичными материалами, такими как керамическая черепица. При установке глиняной плитки важными факторами являются выбор правильного размера, цвета и способа укладки, который зависит от типа глиняной плитки.

Правый склон

Глиняная черепица хорошо подходит для крыш с уклоном более 20 градусов.По мере увеличения уклона это улучшает эстетику черепицы, что делает ее идеальной для крыш соборного типа. Перед началом убедитесь, что поверхность ровная; Если это не так, нанесите строительный раствор или жидкий продукт, чтобы выровнять поверхность.

Правильная кровельная подкладка

Одно из наиболее важных соображений при установке глиняной черепицы — наличие качественного кровельного покрытия. Материал, используемый под глиняной плиткой, является решающим фактором, влияющим на долговечность плитки. Обычно подложка изготавливается из пропитанного асфальтом кровельного материала, покрывающего всю площадь под слоем черепичной глины.Убедитесь, что он правильно прикреплен или установлен, иначе вы можете довольно быстро получить перекрывающую плитку. Установите дополнительный слой у края крыши и в дуплах, чтобы еще больше защитить поверхность. Как минимум, покройте все настилы двумя слоями пропитанного асфальтом рубероида № 30 или одним слоем основного листа с покрытием № 43.

Выбор правильной глиняной плитки

Выбирайте глиняную плитку в зависимости от климата вашего географического региона, поскольку она изготовлена ​​с учетом различных условий окружающей среды.К наиболее распространенным видам глиняной плитки относятся:

  • Сланец : Тонкие прямоугольные секции камня разного размера и толщины.
  • Обычная плитка : Небольшие прямоугольные куски глины с гладкой или отшлифованной поверхностью.
  • Панели : Отличительная керамическая плитка с S-образным профилем.
  • Римская плитка: Подобна панелям, но имеет плоское поперечное сечение с небольшой ролью.

Как установить глиняную плитку

После установки подложки пора установить металлический фартук вокруг дымоходов, каналов, вентиляционных отверстий и там, где крыша встречается с вертикальной стеной.Рекомендуется нержавеющая накладка 28 калибра. Выполните следующие простые шаги, чтобы установить глиняную плитку:

  1. Поместите первую плитку на обрешетку короной вверх и отцентрируйте плитку из стороны в сторону. Забейте гвоздь 10d в основании глиняной плитки в обрешетку. Не забивайте гвоздь. Убедитесь, что плитка нависает над концом обрешетки на два дюйма.
  2. Добавьте раствор под первую глиняную плитку, чтобы обеспечить дополнительную поддержку.
  3. Установите еще одну плитку на внутренний конец первой.Измерьте расстояние от внешнего конца и отрегулируйте конец второй плитки.
  4. Прибейте вторую плитку к обрешетке так же, как вы установили первую.
  5. Поместите две плитки на противоположный конец конька и установите их так же, как и предыдущую.
  6. Измерьте расстояние поперек гребня от внешних концов первых плиток на каждом конце гребня. Вычтите 16 дюймов и разделите результат на 8, чтобы определить количество плиток для установки.
  7. Начать со второй плитки на одном конце гребня.Установите плитки по направлению к центру конька из конца в конец и установите половину количества плиток для конька. Работайте с противоположного конца и установите оставшуюся плитку в центр конька. Ключевую плитку устанавливают по центру конька с помощью раствора.

Тип раствора

Используйте раствор средней консистенции, чтобы его было легко наносить. Нанесите раствор на внешний конец первой коньковой плитки, набив его под внешний край плитки, чтобы заполнить зазор между плиткой и обрешеткой.Разгладьте его шпателем. Продолжайте добавлять раствор по нижним краям плит конька с каждой стороны. Нанесите раствор на внешний конец плитки на противоположном конце конька и нанесите достаточно там, где плитки конька встречаются в центральной точке конька. Поместите ключевую коньковую плитку в центр конька и удалите излишки раствора шпателем.

Установка черепицы для улучшения внешнего вида вашего дома

Если вы хотите обновить внешний вид своего дома, то лучше всего начать с крыши.Хотя установка черепицы может быть дорогостоящей, есть много причин, по которым черепица является лучшим кровельным материалом. Более того, черепица не только имеет практический смысл — она ​​также более эстетична, чем черепица или металлическая кровля, и действительно может улучшить характер вашего дома. Имея на выбор множество типов, цветов и стилей, черепица идеально подходит для проектов по благоустройству дома. Зачем ждать, если можно обновить свой дом, даже не открывая входную дверь?

Почему черепица?

Черепица — это невероятно прочный и долговечный кровельный материал, который придает аутентичный и традиционный вид вашему дому.Как упоминалось в видео ниже, большинство черепичных крыш могут прослужить до двадцати лет, поэтому они, вероятно, сэкономят вам деньги в долгосрочной перспективе. Плитка также негорючая, что снижает риск возгорания. Возможно, наиболее важной особенностью черепицы — по крайней мере, с точки зрения домовладельца из Флориды — является то, что она очень энергоэффективна и может помочь сохранить прохладу в вашем доме летом. При правильной и профессиональной укладке черепицы она также способна противостоять сильным ветрам, что является еще одной особенностью, которая делает ее подходящей для домов во Флориде.

Глина или бетон?

Плитка может быть глиняной или бетонной. Глиняная плитка примерно на 30% дороже бетонной, но, как правило, служит на несколько лет дольше, чем она. Бетонные плитки имеют процент водопоглощения около 13%, в то время как глиняные плитки имеют коэффициент поглощения только около 6%. Эта разница может быть значительной, особенно во Флориде, где сильные дожди могут усилить давление на конструкции вашей крыши. Глиняные плитки изготавливаются путем запекания формованной глины и обычно имеют коричневый или оранжевый цвет.Терракотовая плитка из глины — безусловно, самый популярный вид глиняной плитки. Одним из преимуществ глиняных плиток является то, что они изготавливаются с использованием керамического процесса, во время которого цвета эмали прочно связываются с глиной при чрезвычайно высоких температурах. Это означает, что глиняная плитка не отслаивается и не выцветает. Бетонная плитка, с другой стороны, состоит из песка, цемента и воды. Плитка, показанная на видео ниже, представляет собой бетонную плитку сквозного цвета. Это лучшая бетонная плитка для использования, поскольку она окрашена насквозь и не выгорает, несмотря на ежедневное пребывание на суровом солнце.Бетонные плитки могут имитировать глиняные плитки или могут быть серыми или каменными.

Профили для плитки

Независимо от того, выберете ли вы глиняную или бетонную плитку, вам необходимо подумать, какой тип профиля вы хотите, чтобы ваша плитка имела. Помимо цвета, профиль черепицы является ключевой характеристикой, которая определит общий характер и стиль вашей крыши. Профиль плитки просто относится к форме плитки, которая влияет на то, как они соединяются. Плоская плитка — это самая обычная плитка, тогда как панцири — плитки с S-образным профилем — соединяются, чтобы создать впечатление вспаханного поля.Римские плитки плоские посередине, с выпуклыми и вогнутыми кривыми с обоих концов. Бочкообразные плитки имеют вид полуцилиндров и устанавливаются чередующимися выпуклыми и вогнутыми колоннами. Вы должны учитывать общую архитектуру вашего дома, угол наклона крыши и эстетику интерьера, когда решаете, какой профиль плитки лучше всего подойдет для вашего дома.

Цвет плитки

После того, как вы определились с типом профиля, который должна иметь ваша черепица, вам нужно выбрать цвет черепицы.В некоторых случаях тип плитки, который вы выбрали, будет определять это за вас — например, глиняные плитки обычно доступны в различных оттенках коричневого, оранжевого и желтого, причем терракотовый является наиболее популярным выбором цвета. Бетонная плитка бывает разных цветов. Вы также можете рассмотреть различные узоры и текстуры — плитка с крапинками или узором, а также чередующиеся цвета плитки могут создать изысканный вид для вашего дома. Один из наших недавних клиентов, чей процесс укладки плитки можно увидеть ниже, выбрал более темную плитку с плоским профилем и гладкой поверхностью.В результате получается гладкий, современный и стильный вид, который будет надежным на резком летнем солнце. Однако архитектура вашего собственного дома может дать больше испанского или римского стиля, и в этом случае вы можете выбрать более округлые плитки в коричневых и оранжевых тонах.

Монтаж черепицы выполнен правильно

Какой бы тип, стиль и цвет вы ни выбрали, важнее всего правильная укладка плитки. Плохо иметь красивую дорогую черепицу на крыше, если она не переживет следующий ураган или позволит протечкам повредить ваш дом.Кровельные специалисты ABC Roofing Corp. имеют многолетний опыт монтажа черепицы (см. Их в действии ниже!) И известны своим профессионализмом, надежностью и мастерством. Свяжитесь с нами сегодня по телефону (954) 344-4622, чтобы узнать больше о наших выдающихся услугах по установке черепицы.

ВИДЕО:
Срок службы черепичной крыши составляет примерно 20 лет. После того, как ваша черепичная крыша проживет свой жизненный цикл, ее нужно будет заменить.Установка новой черепичной крыши — это четырехэтапный процесс: отрыв, в процессе мытья полов, укладка черепицы и окончательная проверка крыши.

Укладка черепицы — это третий шаг в процессе перелива кровли и захватывающий момент, когда ваша крыша начинает приобретать окончательную форму.

Процесс укладки черепицы начинается с загрузки выбранной черепицы на крышу. После того, как черепица загружена, профессиональные кровельщики могут безопасно укладывать черепицу на крышу, используя систему пены.

Существует множество видов черепицы, которые вы можете выбрать для своей крыши.Вся черепица, которую предлагает крыша ABC, окрашена через черепицу. Это означает, что каждая плитка окрашивается насквозь, а не на поверхности. Цветная черепица является желательным выбором, потому что она сохраняет свой основной цвет в течение всего срока службы крыши даже под суровым солнцем Флориды.

На крышу среднего размера укладка черепицы занимает примерно два-три дня. Чем больше крыша, тем больше времени потребуется.

Еще кое-что, что может повлиять на время, необходимое для завершения укладки черепицы, — это наклон вашей крыши.Чем круче уклон вашей крыши, тем сложнее установка и тем больше времени на это потребуется. Для более крутой крыши также требуются дополнительные материалы, такие как гвозди, а также пенопласт, чтобы черепица оставалась на месте.

Профессионально установленная кровля из вспененной черепицы должна выдерживать ветер до 180 миль в час. Это определенно важный фактор, который следует учитывать, когда дело доходит до сезона ураганов!

Чтобы увидеть заключительный этап монтажа новой кровли, настройтесь на четвертый эпизод нашего сериала об устройстве черепичной крыши — Final Roof Check.

Мы в ABC Roofing позаботимся о вас. Мы здесь, чтобы ответить на любые ваши вопросы о вашей крыше. Посетите наш сайт для получения дополнительной информации.



Как установить крышу из глиняной черепицы

Если вы хотите придать своему дому испанский или средиземноморский вид, вам подойдет глиняная черепица. Помимо элегантного внешнего вида, глиняная кровля имеет много других преимуществ. Сегодня мы обсудим эти преимущества, а также расскажем, как самостоятельно установить глиняную черепицу.Так что не будем терять ни минуты!

Что такое глиняная черепица?

Глиняные крыши — один из самых старых видов кровли в Китае, возникший более 12 000 лет назад. Глина — это натуральный материал, которому для облицовки плиткой придается множество различных форм. После формования он попадает в высокотемпературную печь. Обычно они имеют терракотово-красный цвет, но глазурь может придать им множество других цветов.

Этот тип плитки прочен и долговечен, но его можно использовать только при определенных погодных условиях.В климатических условиях, в которых наблюдаются циклы замораживания и оттаивания, нельзя использовать глиняную кровлю. Но если вы живете в теплом климате круглый год, глиняная черепица может стать отличным вариантом.

Каковы преимущества кровли из глиняной черепицы?

● Глиняная кровля очень прочная. Кровля этого типа устойчива к пожару, насекомым и гниению. Он чрезвычайно прочен и имеет долгий срок службы при правильном уходе. Ухоженная глиняная крыша может прослужить до 100 и более лет. Это делает его одним из самых прочных кровельных материалов.
● Глиняная кровля не требует особого ухода. Глиняная кровля дороже, чем металлическая кровля, черепица и другие типы кровли, но она также не требует такого большого ухода. Со временем это снижает общую стоимость владения и может компенсировать любые дополнительные авансовые платежи.
● Глиняная кровля регулирует температуру кровли. При правильной установке воздух может свободно циркулировать под кровлей из глиняной черепицы. В свою очередь, это помогает регулировать температуру кровли, особенно в жаркую погоду.И, как все мы знаем, чем ниже температура на крыше, тем ниже температура в вашем доме. В результате, кровля из глиняной черепицы может помочь вам сэкономить на счетах за электроэнергию.
● Глиняная кровля привлекательна. Многие считают глиняную кровлю одним из самых красивых видов кровли. Он распространен в испанских и средиземноморских домах и может улучшить внешний вид сайдинга из камня или кирпича.

На что следует обратить внимание перед установкой системы глиняной кровли:

1.У вас есть правильный уклон?

Если ваша крыша имеет уклон менее 20 градусов, вам не следует использовать глиняную кровлю. Чем больше уклон крыши, тем эстетичнее черепица. Этот тип материала идеально подходит для кровли в стиле собора, но не для плоских крыш.

2. Вы знаете, как установить подложку?

При установке кровли из глиняной черепицы первостепенное значение имеет подкладка. Это материал, лежащий под глиной, и он будет играть огромную роль в долговечности вашего кровельного материала.Если ваша глиняная плитка сломается или возникнет какой-либо другой ущерб, именно ваша подложка защитит ваш дом от повреждения водой. По краю крыши и в впадинах следует установить дополнительный слой для дополнительной защиты.

3. Есть ли у вас опыт укладки плитки?

Чтобы глиняная крыша сохраняла свою долговечность, ее необходимо правильно установить. При неправильной установке глиняная кровля может пострадать от воды, а также от сильного ветра или других экстремальных погодных условий.Все крепежи должны быть устойчивы к коррозии, а все другие материалы, такие как гидроизоляция кромок и водосточные желоба, должны быть очень высокого качества, чтобы соответствовать долговечности вашей плитки.

4. Какой материал вы будете использовать?

Есть несколько различных типов глиняной плитки на выбор. Выбранный вами тип должен основываться на климате, в котором вы живете. Каждый тип глиняного материала может выдерживать разные условия окружающей среды. Некоторые из наиболее распространенных типов глиняной черепицы включают:

  • Фарфор
  • Нефарфор
  • Керамика
  • Терракота

Как установить кровлю из глиняной плитки:

Шаг 1: Снимите старую кровлю (если применимый). После того, как вы удалили старую кровельную систему, подготовьтесь к установке новой кровли, укрепив каркас и выполнив любой необходимый ремонт.

Шаг 2: Установите подложку. Подготовьте и установите подкладку, раскатывая ее на отрезки длиной 10 футов за раз. Закрепите его гвоздями с интервалом 24 дюйма. При необходимости перекрыть подложку.

Шаг 3. Подготовьте материалы для устранения препятствий. При установке глиняной черепичной крыши необходимо учитывать дымоходы, световые люки и другие препятствия.Будьте готовы защитить эти области такими вещами, как герметики, конопатки и металлические покрытия. Обрежьте подкладку, чтобы она могла обойти эти препятствия.

Шаг 4: Установите рейки (если применимо). Если уклон вашей крыши крутой, вам, возможно, придется установить рейки, чтобы закрепить черепицу на месте. Рейки — это тонкие куски материала, которые проходят вдоль кровли горизонтально и помогают закрепить глиняную черепицу.

Шаг 5: Установите плитку. Сначала укладывайте черепицу, работая с одной стороны крыши.Когда вы установите черепицу в одном месте, вы можете начать движение по всей длине крыши. Если у вас есть рейки, прибейте к ним глиняную плитку. Если нет, прибейте плитку прямо в обшивку. Следуйте инструкциям производителя, чтобы убедиться, что они установлены правильно. По мере того, как вы продвигаетесь по крыше, вам, возможно, также придется разрезать плитку, чтобы она соответствовала препятствиям, таким как дымоходы и световые люки. Вся плитка должна плотно прилегать к этим участкам.

Шаг 6: Установите плитку конька. Коньковая черепица играет важную роль в защите кровли от дождя и воды. Используйте их, чтобы покрыть верхнюю часть крыши.

Вот и все — вот как вы устанавливаете глиняную кровлю своими руками!

Стоит ли пытаться установить глиняную кровлю самостоятельно?

Если вы не профессионал и не прошли обучение по установке глиняной кровли, вам никогда не следует пытаться установить ее самостоятельно. Вот почему:

● Кровля — опасная работа. Когда вы занимаетесь кровлей, вы работаете с высоты.Подъем по лестнице, работа на крутых поверхностях и лазание по кровле, которая может быть небезопасной, подвергает вас повышенному риску травмы. На самом деле, кровля — одна из самых опасных профессий просто потому, что есть очень много вещей, которые могут пойти не так. Если у вас нет надлежащего оборудования для обеспечения безопасности и обучения, вам никогда не следует пытаться ремонтировать или устанавливать кровлю самостоятельно.
● Долговечность вашей глиняной крыши зависит от правильной установки. Как мы упоминали ранее, глиняная кровля чрезвычайно долговечна и может прослужить более 100 лет.Но эта статистика остается верной только в том случае, если кровля установлена ​​правильно. Неправильная установка кровли может резко снизить ее прочность и долговечность, и вам придется платить за новую кровлю раньше времени.
● Вы можете аннулировать гарантию. На глиняную кровлю обычно распространяется обширная гарантия, но если она не установлена ​​должным образом, эта гарантия может стать недействительной. Некоторые производители даже заявляют, что ваша гарантия аннулируется, как только она будет установлена ​​кем-то, кто не считается профессионалом в отрасли.Одной этой причины достаточно, чтобы доверить монтаж кровли специалистам.

Если вы хотите установить глиняную кровлю для своего дома, свяжитесь с местным подрядчиком по кровельным работам сегодня, чтобы обсудить ваши варианты.

Предотвращение распространенных ошибок черепичной крыши

Черепичные крыши использовались веками, и не зря. Черепичные крыши прочны, универсальны и долговечны. Доступная в различных стилях и отделках, плитка добавляет бордюрную привлекательность любому дому, будь то американский колониальный стиль, испанская гасиенда или французская провинция.Как и в случае с любым типом крыши, защита от атмосферных воздействий и установка являются ключом к долгосрочным характеристикам. В этой статье будут даны советы, как избежать типичных ошибок при укладке плитки.

Строительные нормы и правила, включая Единый Строительный кодекс («UBC»), Строительные должностные лица и администраторы кодекса («BOCA»), Международный Строительный кодекс («IBC»), Международный жилищный кодекс («IRC») и многие местные юрисдикции, предоставляют Требования к установке и перепрошивке. Было разработано несколько отраслевых стандартов, которые используются для обеспечения качественного монтажа глиняной и бетонной черепицы, таких как Национальная ассоциация кровельных подрядчиков, Институт кровельной черепицы и Ассоциация кровельных подрядчиков западных штатов.Но даже в соответствии с этими установленными стандартами черепичные крыши часто устанавливают неправильно, с повторяющимися ошибками.

Первым вопросом, который необходимо решить, является надлежащая защита настила крыши и других компонентов здания за счет применения погодоустойчивой подложки. Некоторые местные строительные нормы и правила могут требовать использования двух слоев стяжки из-за холодных климатических условий или низкого уклона крыши; поэтому перед началом установки важно проверить требования к основанию.Подложка является важнейшим компонентом крыши, поскольку она действует как дренажная плоскость для водоотталкивающей черепичной крыши. Черепичные крыши уникальны в этом аспекте, так как основная плоскость дренажа является подстилкой, а не самым верхним слоем, как другие кровельные материалы, такие как асфальт или деревянная черепица. Вот почему любые проколы или разрывы в подкладке должны быть загерметизированы, чтобы вода не попала под подкладку. Проникновение воды может в конечном итоге привести к протечкам в доме, что может привести к значительному ущербу.Однако утечки не всегда проявляются сразу, даже если настил крыши и другие деревянные детали могут ухудшиться.

Также важно обращать пристальное внимание на направление и порядок притирки подкладочного слоя с гидроизоляцией, особенно на проемах кровли, карнизах и граблях. Подложка должна перекрывать верхнюю часть проемов кровли и под ее дном, создавая подобный гальке порядок для обеспечения водоотделения подстилочного покрытия.Этот метод важен при небольших проходах, таких как водопроводные трубы и вентиляционные отверстия в крыше, а также при больших проходах, таких как световые люки и дымоходы. Гидроизоляция, окружающая эти большие отверстия, состоит из нескольких частей, поэтому в этих местах необходима одинаковая притирка в виде черепицы. Следует также отметить, что при проходах шириной более 30 дюймов рекомендуется установка гидроизоляции сверчка для предотвращения скопления снега и мусора. На граблях подложка должна быть притерта под накладкой граблей, чтобы предотвратить попадание воды из-за ветрового дождя и снега под подложку.На карнизе подкладочное покрытие должно быть перекрыто карнизом карниза, чтобы обеспечить непрерывный путь для стока воды с крыши. Во всех этих случаях обратная притирка подложки и стыков гидроизоляции может привести к повреждению компонентов и, в конечном итоге, к утечкам.

Пример подкладки с обратным притиркой при проварке. Обратите внимание, что подкладка крыши проходит под верхней частью гидроизоляции. Вода будет стекать под оклад и попадать в проход в этом месте палубы.

Источник: Pie Consulting & Engineering

Пример правильной установки проходки для черепичной крыши.
Источник: Руководство по установке бетонной и глиняной черепицы для критериев проектирования в регионах с умеренным климатом, Институт кровельной черепицы и Ассоциация кровельных подрядчиков западных штатов.

Одна из неисправностей кровли, которую можно легко избежать, — это образование ледяной плотины. Для создания ледяной плотины необходимы два события: теплый интерьер и холодный экстерьер.Когда на крыше с теплым чердаком скапливается снег, он начинает таять. Когда тающий снег достигает края крыши у карниза, который остается холодным, так как не примыкает к чердаку, растаявший снег снова замерзает. Эта ситуация может нанести серьезный ущерб домам, если материалы для контроля влажности не будут правильно притерты. Если не защитить должным образом, вода может проходить под подкладкой и попадать в стены, потолок и компоненты здания. Это еще одна причина, по которой так важно уделять особое внимание условиям притирки материалов, регулирующих влажность.

Однако, даже если материалы для управления влажностью в доме установлены правильно, возникновение ледяной плотины может вызвать дополнительное атмосферное воздействие на эти материалы, что приведет к сокращению срока службы материалов. Могут быть приняты другие меры предосторожности, чтобы значительно снизить вероятность образования ледяных завалов. Один из вариантов, и, вероятно, самый эффективный, — исключить теплую чердачную среду. Для этого утеплитель следует разместить над потолком на чердаке, чтобы теплый воздух оставался в жилом помещении дома, а не в чердачном помещении.Кроме того, следует установить достаточную вентиляцию, чтобы обеспечить постоянный поток воздуха через чердачное пространство от конька до карниза. Если эта холодная мансардная система установлена ​​правильно, полностью исключена вероятность обледенения.

Пример обледенения карниза.
Источник: Pie Consulting & Engineering

Пример обледенения на границе грабли и стены. Обратите внимание, как мигание кикера направляет воду / лед от стены в этом месте.
Источник: Pie Consulting & Engineering

Особое внимание необходимо также при установке подкладки в долинах. Долины расположены на пересечении двух плоскостей покатой крыши, что создает зону концентрированного потока воды, поэтому необходима дополнительная защита для предотвращения проникновения воды. Независимо от того, используется ли дополнительная подкладка или листовой металл в долинах, при установке следует учитывать поток воды. Это обеспечит перекрытие всех компонентов ендовы внахлестку в направлении потока воды.

Пример ендовы черепичной крыши. Обратите внимание на то, чтобы рейки и упор для птиц были выдвинуты в просвет долины, что привело к скоплению мусора. Строительный мусор, такой как фрагменты плитки и обрезки подстилки, также блокирует поток воды.
Источник: Pie Consulting & Engineering


Пример правильной укладки ендовы для черепичной крыши. Обратите внимание на размещение реек вокруг ендовы.
Источник: Руководство по установке бетонной и глиняной черепицы для критериев проектирования в регионах с умеренным климатом, подготовленное Институтом кровельной черепицы и Ассоциацией кровельных подрядчиков западных штатов.

Латы — еще один предмет, который иногда упускают из виду или устанавливают неправильно. Рейки обычно представляют собой деревянные опоры размером 1 дюйм на 2 дюйма, прибитые или прикрепленные горизонтально к настилу крыши. Плитки с выступающими анкерными проушинами навешиваются на рейки и крепятся к ним. Назначение реек — обеспечить пространство для стока воды и мусора под плиткой, а также обеспечить вентиляцию системы. Чтобы создать путь для выхода воды и мусора из системы, через каждые 48 дюймов в обрешетках должны быть предусмотрены отверстия диаметром 1/2 дюйма.Также уместно, чтобы рейки не выходили из впадин, чтобы имелся свободный путь отвода воды и мусора для выхода из системы. Еще один метод обеспечения дренажной плоскости под плиткой — установка контробрешеток. Контр-рейки прибиваются или скрепляются вертикально к настилу крыши и используются для поддержки горизонтальных обрешеток. Рейки должны располагаться на расстоянии не более 24 дюймов друг от друга на контр-обрешетках, а в местах с высокими снеговыми нагрузками рекомендуется размещать обрешетки на расстоянии 16 дюймов друг от друга, чтобы избежать прогиба реек, что может привести к потрескавшейся или поврежденной плитке.

Пример правильной установки обрешетки.
Источник: Руководство по установке бетонной и глиняной черепицы для критериев проектирования в регионах с умеренным климатом, подготовленное Институтом кровельной черепицы и Ассоциацией кровельных подрядчиков западных штатов.

Требования к крепежу для черепичных крыш могут сильно различаться от крыши к крыше, но всегда применяются некоторые основные правила. Во-первых, при установке непосредственно на настил, без обрешетки, необходимо предусмотреть по одному крепежу на каждую плитку. Если используются рейки, дополнительные факторы определяют график крепления.При определении требований необходимо знать уклон крыши. Так как черепица с выступающими анкерными проушинами вешается на обрешетку, на крыше с низким уклоном к крепежу предъявляются менее строгие требования, чем на крыше с крутым уклоном. Если уклон крыши меньше уклона 5:12, крепеж не требуется. На крышах с уклоном от 5:12 до 12:12 требуется по одному крепежу на черепицу в каждом втором ряду. Для уклонов 12:12 и более обязательно наличие одного крепежа на плитку. Кроме того, если устанавливаемые плитки имеют толщину менее 9 фунтов / фут2, то для всех плиток потребуется один гвоздь на любом уклоне.В районах с сильным ветром и снегом предъявляются особые требования к крепежу в зависимости от нормативных требований. Если скорость ветра превышает 80 миль в час или высота конструкции превышает 40 футов, все плитки должны иметь один крепеж, грабли плитки должны иметь два крепления, ветровые зажимы должны использоваться на всех карнизах. плитки и мастику наносят на носики всех плиток гребня, гребня и бедра. На заснеженных участках для всех плиток необходимо два крепежа на плитку.

Пример повреждения черепичной крыши из-за сильного ветра и меньшего, чем требуется, крепежа.

Источник: http://www.polyfoam.cc/images/CharleyMortar-Lg.jpg

Сухая укладка глиняной черепицы |

ПОЧЕМУ СУХАЯ УСТАНОВКА?

Процесс установки глиняной черепицы очень важен, и его следует учитывать при выборе материала для кровли .

Сухая установка имеет значительные преимущества по сравнению с традиционной установкой, а также , улучшая эксплуатационные характеристики крыши как летом, так и зимой.

Чтобы обеспечить правильную установку крыши , воздух должен непрерывно циркулировать в пространстве под черепицей . Эта микровентиляция позволит воздуху входить через линии карниза и выходить через линии конька, что увеличивается за счет использования вентиляционной черепицы, распределенной по крыше.

Летом эта воздушная камера снижает количество тепла, получаемого опорой черепицы, и, следовательно, тепло, передаваемое в здание, сокращая расходы на кондиционирование воздуха.

Зимой внутренняя вентиляция предотвратит образование конденсата на материалах, используемых для создания крыши (черепица, изоляция, опора и т. Д.), Поскольку они снижают их долговечность. Кроме того, эта конденсация может повлиять на комфорт в здании, производя влагу, которая способствует образованию мха и бактерий, снижающих качество воздуха внутри.

Что касается арматуры, не рекомендуется использовать раствор из-за его плохой реакции с керамикой и жесткости швов. Кровельная черепица должна быть закреплена механически. или с помощью клея, специально предназначенного для кровельной черепицы, так как это дает материалам необходимое пространство, чтобы учесть движения, вызванные расширением и изменениями температуры.

Чтобы обеспечить оптимальную установку, черепицу следует прикрепить к предварительно подготовленной опоре с двойной планкой обрешетки. Tejas Borja предлагает широкий ассортимент глиняных аксессуаров и компонентов крыши в качестве решения для вентиляции, гидроизоляции, освещения и сухой укладки черепицы .

Все, что вам нужно для вашей кровли, в нашем новом каталоге 2016 «ПОДНЯТЬ крышу» — Век вокруг черепицы.

черепица, сухой монтаж, FAQ, RAISEtheRoof,

27 мая де 2016 г.

Освоение инспекций кровли: черепичные крыши, часть 2

Кентона Шепарда и Ника Громико, CMI®

Цель серии «Освоение проверки крыши» — научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки. крутые, жилые кровли.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

УСТАНОВКА ПЛИТКИ

Как и при установке других кровельных материалов, важно соблюдать рекомендации производителей при укладке как бетонной, так и глиняной черепицы. Рекомендации могут быть разными для разных типов плитки и для однотипных плиток разных производителей.Рекомендации для подобных типов со временем могут измениться. За прошедшие годы было рекомендовано так много способов укладки плитки, что описание правильных методов укладки для всех типов плитки выходит за рамки этой серии статей, а также требования домашнего осмотра.

Если у вас нет полного понимания требований к установке конкретного типа черепицы на проверяемой крыше, вы должны четко отказаться от правильной установки. Используя свой опыт и здравый смысл, вы часто можете определить недостатки черепичной крыши, но вы хотите, чтобы ваши клиенты имели максимально четкое представление об ограничениях вашей проверки.Вы хотите, чтобы у ваших клиентов были реалистичные ожидания. Если они хотят более тщательной проверки, они могут нанять квалифицированного подрядчика. Если вы не проясните ограничения своей проверки, ваши клиенты могут не осознавать потенциальную необходимость в дополнительной проверке, и вы можете понести ответственность.

Согласно современным строительным нормам, бетонные и глиняные плитки следует укладывать в соответствии с инструкциями производителей, исходя из следующих условий:

  • климатическая зона;
  • скат крыши;
  • система подстилки; и тип укладываемой плитки
  • .

Как инспектор, вы будете смотреть на дома самых разных возрастов, а старые черепичные крыши могут не соответствовать современным нормам и не обязаны этого делать. Домашний осмотр — это проверка на предмет проблем безопасности и дефектов системы, а не на соответствие нормам.

Осматривая черепичную крышу, вы должны посмотреть, насколько адекватно используемый метод установки защищает дом от проникновения влаги и надежно удерживает черепицу на месте.

Помимо поиска явных дефектов и сбоев в установке, вы также оцените состояние плитки, отделки, гидроизоляции и креплений.Поскольку у плитки может быть долгий срок службы, она может пережить крепеж и высыхание.

В некоторых юрисдикциях, например в городах, округах и штатах, могут действовать правила, влияющие на установку плитки. Если это имеет место в тех областях, где вы часто инспектируете, вы можете потратить время на изучение этих правил.

Обшивка кровли

В соответствии с современными строительными нормами, бетонная и глиняная черепица может укладываться как на сплошную, так и на разнесенную кровельную обшивку.

Минимальный уклон крыши

Также, согласно современным строительным нормам, бетонная и глиняная черепица может быть установлена ​​на крышах с уклоном 2:12 и более, хотя крыши с уклоном 4:12 и менее должны иметь двойной слой. стяжки.

Подложка

Тип подкладки, устанавливаемой под бетонную и глиняную плитку, должен соответствовать рекомендациям производителя по укладке.

Современные строительные нормы и правила требуют, чтобы основание под бетонной и глиняной черепицей было 30-фунтовой войлочной кровлей или рулонной кровлей с минеральной поверхностью.

В условиях низких уклонов, например крыш с уклоном от 2:12 до 4:12, под всей черепицей должен быть двойной слой подложки.

Это означает, что подложка должна перекрываться как минимум на 19 дюймов, как вы видите на фотографии выше.

Для уклонов более 4:12 нижний слой должен перекрывать как минимум 2 дюйма.

Гидроизоляция

Современные строительные нормы и правила содержат минимальные требования к верхней, боковой стенке и кровле долины для черепичных крыш. Эти требования могут быть заменены рекомендациями производителя по установке.

Головные стены и боковые стенки должны иметь гидроизоляцию и обратную планку, хотя вы часто будете видеть материал для наружного покрытия стен, используемый в качестве ответной планки.Хотя это может быть несовместимо с кодом, до тех пор, пока используемый метод предотвращает попадание стока за окладом, используемый метод эффективен. Строительные нормы и правила требуют, чтобы длина мигания составляла минимум 0,019 дюйма, но вы, как инспектор, не сможете это подтвердить. Если гидроизоляция выглядит слишком тонкой, рекомендуем квалифицированному подрядчику подтвердить ее правильность.

Современные строительные нормы и правила требуют, чтобы гидроизоляция впадины:

  • простиралась минимум на 11 дюймов с обеих сторон от средней линии впадины; и
  • имеют сформированное ребро отвода брызг высотой не менее 1 дюйма по средней линии впадины.

В качестве материалов для оклада вы можете увидеть оцинкованную сталь, медь, алюминий и свинец.

Оклады на полевых плитках, например, используемые для проходок, включая трубы водопровода, вентиляционные отверстия и световые люки, часто изгибаются, чтобы соответствовать профилю плиток, как вы видите на фотографии выше.

Крепежные детали

Правильное крепление плитки может быть трудно проверить. Плитка может быть прикреплена с помощью гвоздей, шурупов, зажимов, проволоки, пенопласта или герметика, или раствора.Крепление зависит от возраста крыши, типа и веса черепицы, базовой скорости ветра на участке, высоты крыши, рекомендаций производителя и требований юрисдикции.

Некоторые типы черепицы, особенно с проушинами, свисающими с реек и устанавливаемые на крышах с уклоном менее 5:12, могут вообще не требовать крепежа или креплений, устанавливаемых только по периметру. Требования к креплению могут быть разными для плиток для полей, граблей и крышек.

В соответствии с современными строительными нормами:

  • Гвозди должны быть устойчивыми к коррозии, с головками не менее 5/16 дюйма в диаметре и достаточной длины, чтобы проникнуть в настил ¾ дюйма или через толщину колода, в зависимости от того, что меньше.
  • Когда требуется специальное крепление по периметру, зона периметра включает минимум три ряда, но не менее 36 дюймов от краев крыши, а также по обе стороны от бедер и граблей.
  • Плитки по периметру должны крепиться минимум одним крепежом на плитку.
  • Плитка весом менее 9 фунтов на квадратный фут должна иметь как минимум по одному крепежу, независимо от уклона крыши.
  • Плитка должна быть установлена ​​в соответствии с инструкциями производителя по установке в местах, где скорость ветра превышает 100 миль в час и где крыша расположена на высоте более 40 футов над уровнем земли.
  • На участках, подверженных снегопадам, черепица должна крепиться как минимум двумя крепежными элементами. На остальных участках плитку следует укладывать согласно приведенной ниже таблице.

*************************************** *********

Узнайте, как выполнить осмотр крыши от начала до конца, прочитав всю серию InterNACHI: Освоение осмотра крыши.

Для чего нужны рейки при устройстве черепичной крыши? | Home Guides

Рейки крыши — это тонкие полосы материала, которые могут быть сделаны из дерева, пластика или металла. Они устанавливаются перед укладкой черепицы на крышу и могут служить нескольким целям.Идеальный метод установки обрешетки при установке черепичной крыши зависит от материала крыши, ее уклона и условий окружающей среды, таких как осадки, температура и ветер.

Конструкционный

На крышах с крутым уклоном черепица обычно крепится к обрешетке. Согласно CemTile, большинство производителей черепицы допускают прямое крепление гвоздями, но на крышах с уклоном более 7:12 или на крышах в очень холодном климате, где вероятны ледяные дамбы, черепицу следует прикреплять к рейкам, чтобы они оставались прикрепленными к стене. крыша.В регионах, где часто бывают сильные ветры, черепицу обычно прикрепляют к обрешеткам, чтобы они не поднимались с кровли.

Дренаж

Рейки приподнимают черепицу над настилом крыши, и это обеспечивает сток воды с крыши. То, как вы устанавливаете рейки, может повлиять на эффективность дренажа. Например, горизонтальные рейки проходят перпендикулярно скату крыши и имеют тенденцию задерживать влагу, поэтому для дренажа необходим зазор в 1 дюйм через каждые четыре фута.Горизонтальные обрешетки также следует устанавливать так, чтобы между обрешеткой и долиной оставался зазор не менее 6 дюймов для обеспечения концентрированного потока воды. Вертикальные рейки называются системами контр-реек и обеспечивают минимум 3/4 дюйма пространства между рейками для дренажа. По данным RCI, Inc., система вертикальных реек превосходит горизонтальные системы реек и гарантирует, что стяжка стяжки равна длине плитки.

Энергоэффективность

Установка системы реек под черепицей также может дать некоторую экономию энергии.Согласно CemTile, пространство между кровлей и черепицей создает тепловой барьер. Этот барьер охлаждает настил и конструкцию в жаркую погоду.

Способы установки

Идеальная ориентация и расстояние между обрешетками зависят от конструкции крыши и условий окружающей среды, которым она должна выдерживать. Они могут быть ориентированы под прямым углом к ​​фермам или стропилам, или они могут быть установлены параллельно скату крыши.

Добавить комментарий

Ваш адрес email не будет опубликован.
