Как сделать вибростол своими руками: Вибростол для тротуарной плитки своими руками: чертежи и пример

Изготовленный таким образом агрегат может служить долго, и применяться как для производства тротуарной плитки, так и для других работ с бетоном, керамикой или иными составами, требующими вибрационной обработки.

схема и чертежи, фото инструкция

В частном секторе оптимизация расходов в процессе ремонта или строительства достигается и за счет того, что максимум технологических операций выполняется хозяином самостоятельно. В некоторых же случаях приходится тратить деньги и арендовать спец/оборудование, так как бытовой инструмент, имеющийся в доме, несколько ограничивает возможности мастера. Разберемся, как сделать своими руками вибростол, что учесть и на что обратить особое внимание.

На сайтах, посвященных вопросу конструирования подобной установки, акцент делается на том, что она применяется для производства плитки (тротуарной). В реальности же сфера использования стола несколько шире. Например, самостоятельное изготовление блоков (кирпичей) из ячеистого бетона, просеивание песка.

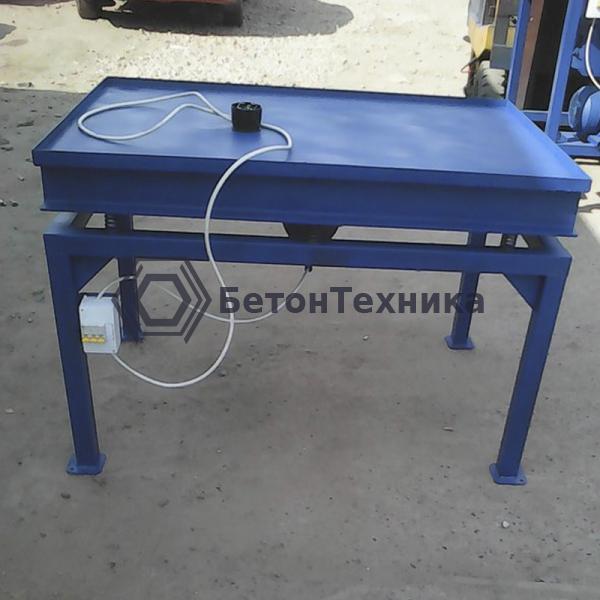

Схема стола

Его предназначение – создание в рабочем режиме вибраций столешницы определенной частоты и амплитуды. Главное – понять состав и принцип функционирования установки. Тогда будет несложно сделать самодельный вибростол – самостоятельно составить его чертеж, определиться с технологией и подобрать необходимые материалы. Да и какая-то особая инструкция не понадобится.

• Станина. Представляет собой рамную конструкцию (каркас), которая является опорной частью стола.
• Столешница. На нее устанавливаются формы с раствором, из которого получают искусственный камень.
• Виброузел. К нему относятся – амортизационная система + эл/двигатель с соответствующей оснасткой.
• Электрооборудование. Конкретное схемное решение зависит от познаний мастера в эл/технике и специфике использования вибростола.

Если предполагается изготовление только лишь тротуарной плитки, причем для себя, в небольших количествах, то с учетом малого веса образцов целесообразно сделать вибростол с двигателем от стиральной машины. Такая установка не займет много места, да и на материалах можно сэкономить.

Пошаговая инструкция по изготовлению вибростола с электродвигателем

Для рамы достаточно уголка – на 25 или на 40. К нему будет удобнее крепить все остальные части схемы. А вот ножки можно сделать или из него же, или из других профилированных изделий – стального швеллера, трубы.

Чтобы стол вибрировал, к его опорам и (или) раме привариваются металлические стаканы, в которых помещаются амортизирующие пружины. Их оптимальное количество, так же как и схема расстановки, определяется по конкретному чертежу, исходя из габаритов столешницы и мощности двигателя.

Есть и другие варианты. Схема устройства системы амортизации видна на фото.

Рекомендации

• При изготовлении своими руками вибростола для тротуарной плитки или иных целей древесину для станины лучше не использовать, хотя в некоторых инструкциях утверждается обратное. Главная причина – дерево со временем рассыхается. Следовательно, нарушится геометрия, центровка, и создать вибрацию требуемой амплитуды вряд ли получится. По какому бы чертежу и технологии ни был сделан стол, качество искусственного камня будет низким.
• К нижним частям ножек следует приварить «пятаки». Это придаст вибростолу устойчивости. При необходимости их можно забетонировать, а если в пластинах заранее высверлить отверстия – то зафиксировать на основе анкерами.
• От высоты вибростола зависит удобство работы с формами. Оптимально – порядка 75 – 85 см.
• Практика показывает, что для изготовления образцов искусственного камня на дому, своими руками, вполне достаточно разработать чертеж вибростола, ориентируясь на параметры 75х75 (см).

Столешница

При выборе материала для этой части стола необходимо руководствоваться несколькими критериями – какие растворы будут использоваться, сколько одновременно форм предполагается устанавливать и с какой интенсивностью будет эксплуатироваться установка. От этого зависит ее схема, вес столешницы и амплитуда ее колебаний.

Если планируется работать с растворами для легких бетонов, с одной-двумя формами небольших размеров, то для рабочей поверхности вибростола подойдет в принципе любой материал, способный выдерживать различные (статические + динамические) нагрузки. Это единственная инструкция по данному пункту.

При сборке небольшой установки своими руками, для снижения финансовых затрат, нередко столешницу делают из плит МДФ, ДСП и тому подобное. Такие материалы несложно раскроить самому, с помощью подручных инструментов. Но если речь идет о производстве на вибростоле бетонных блоков, да еще большими партиями, то однозначно – толстый стальной лист (6 мм – минимум).

Двигатель

Его мощность для вибростола выбирается исходя из общей нагрузки (вес столешницы + формы + раствор). Как правило, при изготовлении оборудования своими руками ориентируются на соотношение 100 кг – 1 кВт. Хотя нужно принимать в расчет и схему установки двигателя. В данном случае – снизу и по центру вибростола (типовые чертежи).

Для самостоятельного изготовления на вибростоле только лишь тротуарной плитки достаточно изделия на 0,65 – 0,75 кВт.

Виброузел

Для такого стола нужен не просто двигатель, а механизм, создающий колебания рабочей платформы. Соответствующих чертежей и инструкций по изготовлению довольно много. Если вибростол планируется использовать долговременно, для производства различного рода работ, то есть смысл сделать универсальную установку.

На оси двигателя вибростола крепится муфта с радиально высверленными отверстиями. В них – резьба под болты. Регулируя глубину их посадки, можно регулировать как частоту колебаний столешницы, так и их амплитуду. Своими руками изготовить такое приспособление не получится – понадобится станок. Учитывая, какая польза от вибростола, сделанного по такой схеме, можно и оплатить услуги токаря.

Как настроить вибростол?

Только опытным путем. Придется самому поэкспериментировать, меняя частоту, амплитуду (при помощи регулировочных болтов), общую массу нагрузки на столешницу. Но в любом случае можно добиться хорошего качества продукции, так как вибростол, в принципе, не является конструкцией особой сложности, по какому бы чертежу он ни был сделан.

При самостоятельном изготовлении небольших по массе образцов можно обойтись и без станины. Все, что понадобится для вибростола – столешница с закрепленным двигателем. Роль опоры играет большой баллон (например, от задних колес трактора «Беларусь»). При вращении вала двигателя резина хорошо амортизирует, и такая конструкция вполне заменяет полноценный вибростол.

Вибростол своими руками — как сделать

Изготовление тротуарной плитки своими руками достаточно интересный процесс, но для этого нужны определенные материалы и инструменты. Одним из таких является вибростол, о котором мы обещали написать.

Требование к устройству

Застывание бетона всегда сопровождается небольшими колебаниями, при которых выделяются пузырьки воздуха. Благодаря этому, будущее изделие становится прочным, а структура бетона уплотненной. Дабы это обеспечить и нужен вибростол. Он колеблется с частотой 3000 движений в минуту.

Все вибростолы можно разделить на два вида:

• Промышленный с гидравликой;
• Домашнего пользования, создающего колебания с помощью установленного на электродвигатель, эксцентрика.

Именно последний мы и будем рассматривать.

Важно! Так как заведомо просчитать количество колебаний невозможно, вибростол должен иметь функцию регулировки амплитуды.

Но обо всем по порядку.

Для того чтобы сделать вибростол своими руками потребуется:

• Металлический лист толщиной не менее 3 мм;
• Пружины;
• Швеллер и уголок;
• Трубы;
• Электродрель;
• Сварочный аппарат;
• Болгарка;
• Гаечные ключи;
• Металлические ножки;
• Двигатель.

Чертеж

Прежде всего, вам нужно начертить чертеж будущего вибростола или скачать готовый в интернете. Важно, чтобы заранее были рассчитаны все размеры, необходимое расстояние.

Двигатель нужно помещать ближе к центру. Сам чертеж рисуют, начиная с станины. При создании чертежа не забывайте учитывать высоту стола и способы крепления к полу.

Подбор двигателя

Делая вибростол для плитки, нужно отнестись внимательно не только к самой конструкции, но и к двигателю, ведь на него будет приходить вся нагрузка. А точнее, на подшипники и втулку. Поэтому, выбирая двигатель, не опирайтесь на его мощность, ведь для домашнего пользования достаточно 1-2 Квт. А вот подшипники должны быть качественными и надежными. В крайнем случае, в процессе эксплуатации вы можете их заменить.

Еще один совет! Устанавливая эксцентрик непосредственно на вал, вы существенно продлите срок службы мотора.

Изготовление вибростола для тротуарной плитки

• Приступаем к сборке только после подготовки чертежа.
• Исходя из его данных нарезаем заготовку для будущей станины.  Уголок – 45 мм. Трубы должны быть диаметром не менее 65 мм. Длина, в зависимости от желаемой высоты стола. Свариваем все необходимые элементы и лишь, потом привариваем металлический лист.
• После этого, нужно взять пружину и нарезать ее кусками одинаковой длины, в количестве десяти штук.
• Затем, к уже готовой станине привариваем пружины: по углам, в центре и между углом и центром на одинаковом расстоянии.
• Из оставшихся кусков трубы делаем стаканы и привариваем их с нижней стороны стола. В диаметре они должны быть больше пружин на 3 мм и располагаться точно их размещению.
• Для получения надежной фиксации можно приварить стержни.
• После сварки, нужно установить стол на станину.
• Эксцентриковый механизм приваривается снизу, в центре.
• Крепление двигателя осуществляется на расстоянии, которое соответствует длине ремня.
• В конце нужно установить кнопку включения\выключения, подключить питание.

На этом сборка и установка закончена. Можно запускать и откалибровать  амплитуду колебаний, если нужно. Делается это перемещением эксцентрика.

Ошибки и как их избежать

• Обязательно нужно сделать бортик по периметру поверхности стола, дабы при движении формы с плиткой не упали.
• Чтобы ограничить амплитуду, можно вместо стержней для пружин приварить болты, на которые нужно навинтить шайбу и гайку.
• Дабы более точно регулировать колебания, установите не двигатель, а вибратор типа ИВ-99.
• Надежно зафиксируйте ножки, дабы в процессе стол «не ходил». Лучше всего их зацементировать.
• Ножки вибростола должны быть достаточно высокими, дабы вам не пришлось наклоняться.
• Мотор не должен соприкасаться с землей.

Безопасность

Изготавливая вибростол для тротуарной плитки своими руками, не стоит забывать о безопасности! Прежде всего наденьте средства защиты при проведении сварочных работ.

• Осторожно работайте с болгаркой, дабы не повредить руки.
• Не забудьте провести заземление перед включением вибростола.
• Запуская техническое устройство впервые, снимите приводной ремень, чтобы исключить негативные последствия, связанные с неправильным подключением.

Как видите, изготовить вибростол для создания плитки не так уж и сложно, достаточно придерживаться определенных правил. При их соблюдении, изделие прослужит вам не один год, а в результате вы получите качественную плитку.

Конечно, от заводской она в любом случае будет отличаться, но и выйдет гораздо дешевле. Экономия в 20%, даже при сборке вибростола.

А чтобы вы увидели наглядный пример сборки, посмотрите видео ниже.

особенности, изготовление, схемы, чертежи, инструкции

Изготовление тротуарной плитки, а также изделий из бетона, гипса или строительных смесей предусматривает уплотнение рабочего состава. Под воздействием вибрации рабочий раствор заполняет угловые участки формы, приобретает повышенную прочность и необходимую структуру. С целью изготовления бетонных изделий, предназначенных для бытового применения, можно сделать своими руками вибростол. Это недорогое и простое в изготовлении оборудование по эффективности работы не уступает промышленным образцам.

Знакомимся с оборудованием – вибрационный стол

Для машинной формовки изделий из бетона, залитых в специальные формы применяется вибрационное оборудование – вибростол формовочный универсальный. Своими руками изготовить агрегат возможно, главное, понимать его назначение, устройство и принцип работы. Оборудование представляет собой металлическую конструкцию с шарнирно закрепленной рабочей площадкой, на которой размещены залитые формы.

Плита совершает до трех тысяч колебаний за одну минуту, что позволяет

• повысить плотность бетонного массива;
• увеличить прочностные характеристики;
• избавиться от воздушных включений.

В результате вибрационного воздействия уплотняется бетонная структура, что положительно влияет на качество, а также ресурс эксплуатации тротуарной плитки и других видов продукции.

Для чего предназначен вибростол

Малогабаритная вибрационная площадка, изготовленная в бытовых условиях, предназначена для решения широкого круга задач:

Производительность устройства определяется площадью рабочей плиты, а также интенсивностью колебаний.

Вибростол – особенности конструкции

Площадка, предназначенная для вибрационной формовки, представляет собой механизм, состоящий из следующих элементов

• стальной рамы. Она представляет собой массивную металлоконструкцию из вертикальных стоек, к которым жестко приварены перемычки;
• рабочей плиты. Она представляет собой горизонтальную основу с буртиком по верхнему контуру, ограничивающим подвижность форм;
• вибрационного двигателя. Устанавливая двигатель для вибростола своими руками, нужно обратить внимание на массу эксцентрика, передающего плите колебания;
• подвижного узла крепления. Он обеспечивает соединение плиты со станиной. Представляет собой четыре пружинных элемента, установленных в стаканах;
• пускового автомата. Он выполняет функции подачи и отключения напряжения на вибродвигатель, а также защищает от тепловых перегрузок.

Решая, как сделать самому вибростол, следует обратить внимание на его рабочие характеристики.

Главные параметры, влияющие на эффективность уплотнения и качество изготавливаемой продукции:

• амплитуда колебательного движения;
• частота вращения вала вибромотора.

Для обеспечения оптимальных характеристик необходимо:

• правильно подобрать конструкцию эксцентрика;
• выбрать место крепления вибрационного привода;
• укомплектовать площадку электродвигателем расчетной мощности.

Подбор оптимальных режимов производится экспериментальным путем.

Как функционирует самодельный вибростол

До того как сделать вибростол, необходимо изучить принцип работы агрегата.

Формовочное устройство работает довольно просто:

1. Производится жесткая фиксация рамы к напольной основе.
2. Подсоединяется к пусковому устройству кабель питания.
3. Проверяется функционирование оборудования на холостом ходу.
4. Ставится на вибрационную плиту литформа, наполненная рабочей смесью.
5. Подается электропитание путем нажатия на кнопку «Пуск».

   Схема вибростола и просеивателя песка

6. Происходит виброуплотнение бетонного раствора.
7. Отключается электропитание нажатием на кнопку «Стоп».
8. Снимаются уплотненные формы с продукцией.
9. Осуществляется следующий цикл трамбования.

Самодельный вибростол из стиральной машины и промышленное оборудование функционируют по одинаковому алгоритму.

Готовимся сделать вибростол своими руками – материалы и инструменты

Подготовьте все необходимое, чтобы изготовить вибростол своими руками. Чертежи позволяют определить перечень материалов для его сооружения.

Необходимо подготовить:

Установка частотного регулятора позволит менять интенсивность формования при изготовлении продукции из различных стройматериалов.

Конструируем самодельный вибростол своими руками – простые решения

• оборудование для формовки. Применяется для вибрационной трамбовки бетонного раствора, залитого в литформы;
• расформовочное устройство. Предназначено для извлечения затвердевших изделий из форм с помощью специального приспособления;
• нестандартные варианты конструкции. Используются для изготовления ограниченного количества продукции в домашних условиях.

Достоинством упрощенной конструкции является возможность сборки за ограниченное время без дополнительных денежных затрат с использованием имеющегося оборудования и материалов.

Простейшие варианты:

• на базе автомобильных скатов. Для сборки трамбовочного приспособления необходимо 2-3 ската, молоток, а также деревянные щит, размеры которого позволяют поместить формы. Процесс уплотнения происходит при установке форм на деревянный щит, находящейся на покрышках. При постукивании резиновым молотком происходит уплотнение бетонного состава;
• с использованием дрели или перфоратора. В конструкции используется плита, изготовленная из металлического листа или дощатого щита. Столешница размещается на горизонтальной основе и упирается в стену демпфером, изготовленным из куска резины. При включении перфоратора, подведенного к противоположной стороне основания, происходит уплотнение материала.

Возможны также другие варианты, предусматривающие использование старой стиральной машины, а также бывших в употреблении электрических двигателей от бытовых устройств.

Разрабатываем чертеж вибростола

Необходимо знать, разрабатывая чертеж на вибростол, как сделать его правильно.

Для этого необходимо:

• использовать проверенную документацию, по которой ранее изготавливалась вибрационная площадка;
• самостоятельно разработать эскиз, используя действующий образец.

Обратите внимание на следующие рекомендации:

• оптимальные размеры столешницы составляют 50х100 см;
• расстояние от пола до рабочей поверхности не должно превышать 80 см.

При разработке чертежа важно учитывать следующие требования:

• двигатель не должен касаться основания или элементов металлоконструкции;
• поверхность рабочего стола располагается горизонтально;
• ноги рамы должны иметь равную длину для обеспечения устойчивости;
• ребра жесткости устанавливаются в углах для повышения устойчивости.

До разработки рабочей документации нужно предварительно определить размеры агрегата и место крепления мотора. Желательно располагать вибродвигатель в центре масс всей металлоконструкции.

Подбираем двигатель для вибростола

В качестве источника колебаний можно использовать различные двигатели:

• бывший в употреблении или новый мотор мощностью до 1000 Вт. Он способен передавать вибрацию столешнице с габаритами 0,8х1,5 м. На приводном валу электродвигателя необходимо закрепить два эксцентрика, угловое положение которых можно изменять. Это позволит регулировать амплитуду и силу колебаний;
• вибродвигатель промышленного изготовления. Он должен крепиться к поверхности рабочего стола. Стандартный вибромотор оснащен эксцентриками, установленными с противоположных сторон вала. Регулируя взаимное положение дисбалансов, можно изменять уровень вибрационного воздействия.

В самодельном варианте вибропривода подшипники вала двигателя под воздействием знакопеременных колебаний подвергаются повышенным нагрузкам. Указанного недостатка лишен покупной вибратор, имеющий увеличенный ресурс эксплуатации.

Можно также закрепить к нижней плоскости стола вал на подшипниковых опорах, который имеет смещенный центр тяжести. С помощью ременной передачи конструкцию можно соединить со шкивом мотора. Уровень и направление вибрации в данном варианте регулируется положением эксцентрично закрепленного груза.

Как сделать своими руками вибростол – чертежи и инструкция

По предварительно разработанным чертежам несложно изготовить вибрационную площадку, руководствуясь следующим алгоритмом:

1. Разметьте металл согласно чертежу, и прирежьте заготовки.
2. Сварите из стального профиля основу площадки с заданными размерами.
3. Приварите подпятники для крепления рамы к опорным стойкам.
4. Соедините ноги рамы с прямоугольной основой.
5. Установите ребра жесткости и элементы верхнего пояса.
6. Поместите прихваченную раму на ровном полу и проверьте ее геометрию.
7. Окончательно проварите сваркой все участки соединения.
8. Установите подстаканники, превышающие диаметр пружин на 4–6 мм.
9. К рабочей площадке приварите буртик из уголка с размером полки 4,5 см.
10. Усильте столешницу ребрами жесткости и приварите элементы крепления мотора.
11. Приварите к нижней плоскости столешницы подстаканники для пружин.
12. Проверьте соосность подстаканников для пружин, в которые они вставляются.
13. Зафиксируйте вибрационный двигатель под столешницей.
14. Установите пружины и соберите раму с площадкой.

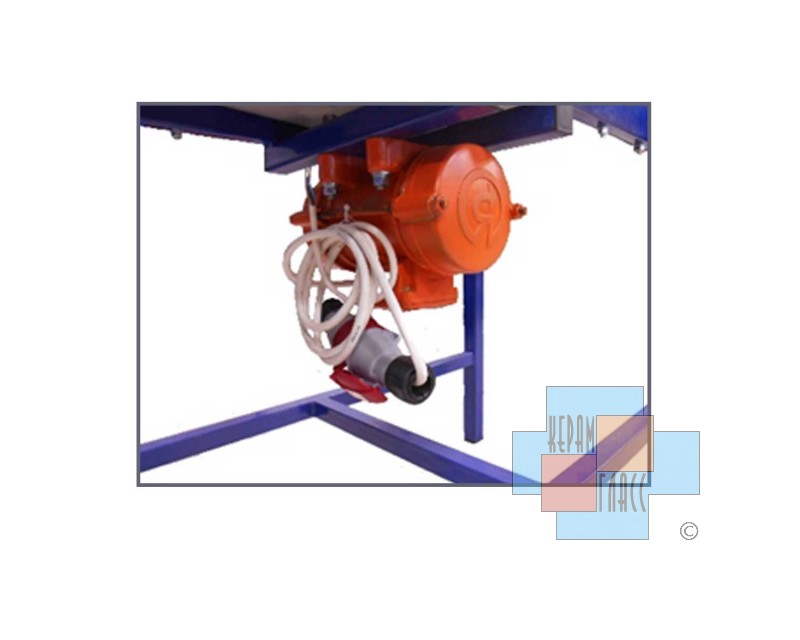

    Монтаж электродвигателя на вибростол

15. Обеспечьте неподвижность виброплощадки, закрепив ее к полу.
16. Подсоедините кабель питания, и запустите устройство.
17. Установите на столешнице груз, имитирующий залитую форму.
18. Проверьте работу агрегата и отрегулируйте эксцентриком параметры вибрации.

Важно надежно сварить детали рамы, воспринимающие вибрационные нагрузки.

Как сделать своими руками вибростол без ошибок

При выполнении работ обратите внимание на следующие моменты:

• наличие бортика по периметру стола;
• возможность регулировки амплитуды колебаний;
• надежность крепления рамы к полу;
• качество сварных швов;
• горизонтальность при установке столешницы.

Изготовление площадки согласно чертежам позволит избежать ошибок.

Изготовление вибростола своими руками – требования безопасности

При сборке и устройства соблюдайте меры безопасности:

• используйте защитные очки при сварке и работе с «болгаркой»;
• заземляйте электроинструмент и привод устройства;
• выполняйте сварочные работы в специальной одежде.

Не забывайте, что в помещении, где варят, должен быть огнетушитель.

Заключение

Рекомендации помогут самостоятельно изготовить вибрационную площадку. Технология изготовления несложная. Важно тщательно продумать особенности конструкции, серьезно отнестись к разработке эскиза и соблюдать последовательность операций. Изготовленный своими силами агрегат обеспечит эффективное уплотнение изделий в домашних условиях.

Вибростол своими руками — варианты изготовления

Процесс самостоятельного изготовления различных изделий из бетона, гипса и других смесей требует тщательного уплотнения массы и удаления из нее воздуха. Лучшим помощником в этой ситуации станет вибростол. О том, как изготовить это приспособление своими руками и пойдет речь в нашей статье.

Устройство вибростола,  изготовление основания

Основу конструкции вибростола составляет собственно сам стол, состоящий из основания и движущейся в небольших пределах платформы-столешницы. Лучшим материалом для их изготовления, бесспорно, являются металлы и их сплавы, имеющие высокую прочность. Наиболее доступна из них сталь. Соединение готовых деталей основания и столешницы лучше осуществлять с использованием сварных соединений.

Исходя из вышеизложенного, для самостоятельного изготовления вибростола вам потребуется:

1. болгарка с отрезными дисками по металлу;
2. сварочный аппарат;
3. несколько погонных метров стального уголка 50х50 или стального прямоугольного профиля такого же сечения;
4. стальной лист толщиной 3-5 миллиметров, размеры которого равны размерам столешницы или превосходят их.

Работу начнем с изготовления основания. Для этого из четырех попарно равных отрезков профиля или уголка изготовьте прямоугольную раму, соединяя детали в местах стыка сварным швом. Следите за тем, чтобы рама имела идеальную плоскостность и прямоугольность. Добиться этого можно, выполняя рез заготовок строго перпендикулярно оси и сваривая детали на плоском основании, контролируя равенство диагоналей.

По углам рамы присоедините четыре равных отрезка – ножки основания. Для придания дополнительной прочности соединению, что особенно актуально при изготовлении массивных изделий, например, бетонных блоков, в местах соединений приварите стальные косынки из листа толщиной 3 мм. После сборки проверьте горизонтальность верхней части основания. При необходимости болгаркой слегка подрежьте нижнюю часть ножек.

Изготовление виброплатформы

Кроме основания необходимо изготовить подвижную столешницу. Она будет состоять из прямоугольной рамы, размеры которой идентичны размерам рамы основания стола, и стальной столешницы. При изготовлении второй рамы в ее середине необходимо вварить дополнительный стальной брусок, на котором изготовим небольшую площадку для крепления источника вибраций.

Особое внимание следует уделить способу крепления подвижной рабочей платформы стола с его основанием. Для сохранения и усиления вибраций необходимо добиться ограниченной подвижности столешницы. Наиболее часто для этого применяют прочные стальные пружины, работающие на сжатие, (с большим расстоянием между витками). Для установки и крепления этих элементов в верхней части рамы основания и нижней части рамы столешницы приваривают обрезки стальной трубы подходящего диаметра. Подобрав достаточную длину обрезков можно не приваривать пружины к деталям стола, что значительно облегчит их дальнейшую замену в случае поломки. Пружины можно купить в магазине автозапчастей.

При правильной установке и равенстве длин пружин основание и виброплатформа после сборки должны быть параллельны друг другу.

Кроме витых пружин вполне возможно использование петель из прочного жгута или веревки. Четыре веревочных соединения по углам основания будут центрировать верхнюю платформу.

Вибраторы заводские и самодельные

Обязательной частью любого вибростола является источник вибраций – вибратор, который может быть промышленного

или самостоятельного изготовления. Как правило, он представляет собой электродвигатель с закрепленным на его валу эксцентриком – узлом, вращение которого осуществляется с определенным смещением относительно геометрического центра или центра масс.

Устройство заводских эксцентриков может быть различно и зависит от необходимых рабочих параметров приспособления. Более мощные вибраторы имеют плоское пластинчатое строение. Регулировка их осуществляется путем фиксации пластин между собой с различными углами поворота.

При  изготовлении эксцентрика для вибростола своими руками используют различные способы регулируемого смещения центра массы маховика. Один из них – использование винта достаточной длины, фиксируемого в различных положениях контргайкой. Усиления вибраций добиваются вывинчиванием болта, а уменьшения – его ввинчиванием в отверстие в маховике, закрепленном на валу.

Другой вариант использования резьбовых деталей состоит в использовании пары гайка-болт с резьбой М10-М14. Деталь с отверстием приваривается к валу двигателя, в нее ввинчивается болт и контрится в различном положении, в зависимости от требуемых рабочих параметров.

Вибростол на автопокрышке

Кроме описанных вариантов самостоятельно изготавливаемых вибростолов на металлическом основании для изготовления небольших изделий методом холодного литья можно порекомендовать достаточно простой вариант приспособления. Речь идет о вибростоле на автомобильной покрышке.

Он представляет собой плоское основание из куска ДСП, ОСП или толстой фанеры, в центре которого крепится самостоятельный вибратор небольшой мощности. Основанием такого вибростола является автопокрышка любого диаметра.

В качестве источника вибраций можно использовать наиболее доступные варианты электродвигателей от различных бытовых приборов, например, от стиральных машин.

Крепление покрышки к рабочей платформе осуществляется на болтах или саморезами. Так же на шурупах можно закрепить и самодельный источник вибраций.

В случае необходимости и удобства эксплуатации возможен вариант использования пирамиды из нескольких покрышек.

Для большей устойчивости можно взять авторезину с различным наружным диаметром.

Таким образом, при использовании простейших материалов можно изготовить рабочие приспособления, которые значительно облегчат процесс изготовления бетонного или гипсового литья, а так же помогут значительно повысить их качество.

Видеоматериалы по самостоятельному изготовлению вибростола:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Вибростол для тротуарной плитки своими руками: параметры, советы

Что можно предпринять, чтобы сэкономить свой бюджет при обустройстве участка, тропинок в саду и сделать красивый и удобный подъезд к гаражу? Одним из вариантов является самодельный вибростол. С его помощью вы сможете изготавливать плитку разных размеров и расцветок.

Вибростол – это так называемая столешница, которая находясь под воздействием электродвигателя, вибрирует и приводит к вибрации формы с раствором для плитки.

Если вы решите производить плитку только для себя, то вибростол можно изготовить небольших размеров, чтоб он не занимал много места.

Стандартные параметры вибростола

Оптимальным размером рабочей поверхности вибростола считается 600х600 сантиметров. В качестве станины стола можно использовать подручные прочные металлические листы или старую столешницу.

В любом случае используйте такой материал, чтобы после окончательного приготовления плитки, он вам пригодился для других работ и не пылился в сторонке без дела.

Следует учесть, что качество вашей плитки будет напрямую зависеть от материалов, из которых она будет изготавливаться. Поэтому рекомендуем все основательно просчитать.

Количество получаемой плитки складывается из количества форм, купленных в качестве заготовок под плитку. Сразу же после изготовления вы не сможете вытащить готовый продукт из формы, ему надо основательно полежать в свое форме около 24 часов.

То есть, если вы купите 50 форм, то в день сможете производить не более 50 штук плиток.

Производство вибростолов

Итак, какие первоначальные задачи необходимо решить перед началом работ по изготовлению вибростола:

• Необходимо приобрести пружины, с помощью которых стол будет легко вибрировать и не заваливаться из стороны в сторону. Аналогом пружин служат канаты или прочные цепи, но в таком случае столешница по своим размерам должна быть шире каркаса и соединяться с ним специальными направляющими.
• Мотор закрепить нужно на специальную подставку под столом, либо на сам стол специальными жгутами так прочно, чтоб при вибрации не произошло разматывания. Мы рекомендуем на столешницу крепить только вибродвигатели, которые производились на заводе. Такие изделия оснащены эксцентриками, с помощью которых можно регулировать силу вибрации.
• Для лучшего сцепления стола с каркасом приобретите перемычки, чтоб по своей прочности они выдерживали интенсивные вибрационные нагрузки.

Оптимальную высоту вибростола вы должны определить сами, в зависимости от своего роста и комплекции, так как комфортная работа добавит эффективности и продуктивности в изготовлении плитки. Обычно рекомендуется высота до одного метра.

После того, как вы определились с размерами, начинаем собирать вибростол, его обычно крепят на четыре ножки, в качестве которых используют б/у трубы, но только помните, что они должны быть с пружинами сходными по размеру. Пружины должны неплотно сидеть в трубах на высоте пары витков.

Либо в качестве ножек используют уголки, сваренные между собой в каркас. Но в таком случае пружины нужно будет с помощью сварки соединить с каркасом, либо вырезать небольшие отрезки из труб и уже в них вставить пружины, а сами трубы приварить к каркасу.

В любом случае, вибростол должен устойчиво стоять, не шататься и не заваливаться на бок. Здесь уже решаете вы сами, какого качества вы хотите сделать стол и сколько денег вы готовы в него вложить.

Если же изготавливать вибростол не входит в ваши планы, а плитку своими руками сделать желание есть, то тогда рекомендуем купить вибростол для плитки по объявлению на авито.

Таким образом, вы сэкономите свое время и непосредственно сразу начнете процесс изготовления плитки.

Классический вибростол имеет следующие размеры каркаса:

• Ширина 0,5 м;
• Длина 1 м;
• Высота 1 м.

Важный совет: больше не значит лучше! Не думайте, что если вы сконструируете огромный стол, то будете производить большой объем плитки.

Чем больше стол, тем значительно труднее добиться равномерной вибрации посредством обычного мотора. В такой ситуации вам придется потратиться и купить мощный вибродвигатель.

Вибростол из автомобильных шин

Интересным решением стало изготовление стола из бывших в употреблении автомобильных шин. У любого водителя найдется такой материал. И не придется искать трубы или металлические уголки.

Чтобы изготовить такой вид вибростола, вам понадобится 3 шины. Соедините их между собой в четырех местах болтами. Мотор крепим к нижней крышке стола, ровно посередине. Таким образом, ваша конструкция будет устойчива.

Подведем итоги.

Мы привели вам несколько примеров по изготовлению вибростолов. В ход могут пойти все подручные средства, которые есть в вашем гараже: покрышки, болты, электродвигатель, пружины от авто, отрезки труб и металлические уголки.

Вы можете после изготовления плитки использовать свой вибростол не по назначению, например, в качестве станка для распила досок и другого материала.

Количество выполненной работы зависит только от вас и того объема форм, которые вы приобретете для своей работы. Устанавливайте стол на оптимальной, по своему росту, высоте, это способствует комфорту и скорости по созданию плитки.

Как сделать вибростол своими руками?

Если у вас есть частная мастерская или предприятие по производству тротуарной плитки, конечно, вам понадобится такой инструмент, как вибростол. Своими руками вы его сделаете, либо приобретете в магазине уже готовый вариант, это не так важно — результат и качество работы будут практически на одном уровне.

Рисунок

Для начала образ будущего С его помощью вы создадите плитку. Как известно, вибростол выполняет одну функцию — своим действием выбрасывает из бетонного раствора лишний воздух, за счет чего состав плитки или другого бетонного изделия становится более прочным.

Как сделать вибростол своими руками? Делаем землю

А теперь приступим к работе. Ознакомившись с обозначениями чертежа, необходимо при помощи сварочного аппарата сварить между собой несколько уголков размером 60х60х5 мм.При этом в получившийся каркас нужно вырезать 4 стержня и приварить к конструкции. Они должны располагаться симметрично. В этом углу основания рамы можно сделать пропилы под 45 ⁰ для надежности конструкции.

Верхняя крышка — это, пожалуй, единственный механизм, практически полностью повторяющий контуры основания устройства. Благодаря этому сделать вибростол своими руками не очень сложно. После того, как стальной лист приварен к каркасу, приступаем к установке двигателя (основного вибратора).Да еще и установить лист OSB между каркасом и листом. Делается это для того, чтобы убрать лишние неровности, следы сварки или головки крепежных болтов.

Как выбрать вибродвигатель для этого инструмента?

Делая вибростол своими руками, помните, что основной частью этого устройства является вибратор — небольшой электродвигатель, который вращает поверхность устройства (лист у основания) из стороны в сторону. Одни умельцы используют в качестве силового агрегата двигатель от старых стиральных машин, другие покупают уже готовый агрегат в магазине.Стоит отметить, что первый вариант не такой уж надежный и долговечный. Максимум, насколько мотора от стиральной машины хватило, на 20-25 циклов переключения. Далее мотор потребовал замены (в его конструкции начинала болтаться ось, либо очищались подшипники). Поэтому для производства тротуарной плитки лучше всего покупать готовые вибраторы в магазинах. Пусть стоят в разы дороже, но прослужат вам очень и очень долго.

Как сделать вибростол своими руками?

Если вы владелец частной мастерской или предприятия по производству тротуарной плитки, то, конечно, вам необходим такой инструмент, как вибростол.Своими руками вы его сделаете, либо приобретете в магазине уже готовый вариант, это не так важно — результат и качество выполненных работ будут практически на одном уровне.

Чертеж

Для начала нужно сделать изображение будущей конструкции, из которого вы в дальнейшем будете изготавливать плитку.Как известно, вибростол выполняет одну функцию — своим действием выталкивает из бетонного раствора лишний воздух, благодаря чему состав плитки или другого бетонного изделия становится более прочным.

Как сделать вибростол своими руками? Делаем фундамент

А теперь приступим к работе. Ознакомившись с обозначениями чертежа, необходимо при помощи сварочного аппарата сварить несколько уголков размером 60х60х5 миллиметров. При этом на получившемся каркасе необходимо отрезать 4 бруска и также приварить к конструкции. Они должны располагаться симметрично. Под этим углом основание рамы можно обрезать под углом 45 ⁰ для обеспечения надежности конструкции.

Верхняя крышка — пожалуй, единственный механизм, который практически полностью повторяет контуры основания устройства. Благодаря этому сделать вибростол своими руками не составит труда. После того, как стальной лист приварен к раме, приступаем к установке двигателя (основного вибратора). Да и между каркасом с листом установить лист OSB. Делается это для того, чтобы убрать лишние неровности, следы сварки или головки крепежных болтов.

Как выбрать вибратор для этого инструмента?

Делая вибростол своими руками, помните, что основной частью этого устройства является вибратор — небольшой электродвигатель, который вращает поверхность устройства (лист у основания) из стороны в сторону.Одни умельцы используют двигатель от старых стиральных машин в качестве силовой установки, другие приобретают уже готовый агрегат в магазине. Стоит отметить, что первый вариант не такой уж надежный и долговечный. Максимум, на сколько хватило мотора от стиральной машины, составляет 20-25 циклов переключения. Далее мотор требовал замены (в его конструкции ось стала болтаться, либо заклинило подшипники). Поэтому для производства тротуарной плитки лучше всего покупать готовые вибраторы в магазинах. Пусть стоят в разы дороже, но прослужат вам очень и очень долго.

Вибростолы для тротуарной плитки своими руками. Чертежи, инструкции

Сегодня многие горожане, наверное, хотели бы иметь дачу или частный дом, на территории которого есть ухоженный газон и красивые дорожки. Если нет возможности выделить внушительную сумму из бюджета, но есть желание обустроить экстерьер участка, можно сделать вибростол для производства плитки, на котором будет создан материал для устройства дорожек.

Описание вибростола

Описанная конструкция проста, проста, незаменима при самостоятельном изготовлении тротуарной плитки. Это устройство позволит изготавливать изделия разной формы, при этом в качестве материала следует использовать бетонную смесь.

Не рассчитывайте, что вибростол можно приобрести только в специализированных магазинах. Вы можете сделать эту конструкцию самостоятельно. Верхняя пластина, которая прикреплена к стальному основанию с помощью подвижного соединения, действует как основание.Помимо прочего, вам понадобится двигатель, который будет ездить по поверхности.

В процессе вибрации плит из форм, заполняемых бетоном, выходят пузыри. Только так можно гарантировать должное качество продукта. При изготовлении вибростолов для тротуарной плитки своими руками необходимо обеспечить идеальную ровность столешницы. Он должен быть плавным, а используемый двигатель — обеспечивать равномерную вибрацию.

Подготовка инструментов и материалов

Для проведения работ стальная труба в количестве 4 шт., Металлический лист, который станет основой столешницы, а также металлическая пружина — она ​​станет подвижным составом. .Мастеру нужен уголок размером 50 х 50 мм, который можно заменить профильным профилем. Позаботьтесь о наличии двигателя, который будет иметь нужную мощность. Когда вибростолы для тротуарной плитки изготавливаются своими руками, специалисты готовят сварочный аппарат, дрель, а также болгарку. Для установки двигателя потребуются болты в количестве 4 шт.

Технология производства

Несмотря на то, что вибростол представляет собой простую конструкцию, в процессе работы следует руководствоваться описанной ниже технологией.

Основание для крепления столешницы должно быть выполнено из угла или швеллера. Размеры вибростола могут быть совершенно разными в зависимости от желания мастера. Возьмем стандартные размеры, которые ограничены 700 х 700 мм. Если вы решили использовать другие габариты, то помните, что они должны соответствовать мощности используемого двигателя.

При изготовлении вибростола для тротуарной плитки своими руками мастера используют трубы, выполняющие роль ножек. Их следует приварить к основанию.Чтобы обеспечить максимальную устойчивость, стальные пластины необходимо приварить к стойкам и укрепить бетоном. Если этот шаг исключить, стол во время использования будет перемещаться с места на место, при этом устойчивость конструкции будет под сомнением.

Высоту стола следует подбирать индивидуально, однако важно обеспечить удобство работы с конструкцией. Помимо прочего, двигатель должен находиться на определенном расстоянии от земли. Если вы делаете шейкеры для тротуарной плитки своими руками, то в каждом углу от центральной части следует приварить пружины.Те детали, которые позаимствованы у мопеда, идеально подходят для проведения этих работ. Предварительно их нужно разрезать пополам.

Рабочие советы

Сверху на пружину следует положить лист металла. Используйте материал толщиной восемь миллиметров и более. Болты нужны для крепления к листу двигателя. Следуя этим рекомендациям, вы сможете изготовить стол, который позволит производить до 60 квадратных метров продукции за сутки.

Выбор двигателя

Перед тем, как сделать вибростол своими руками, необходимо подумать, какой двигатель будет использоваться.Вполне подойдет та, что позаимствована из стиральной машины. Несмотря на то, что он работает исправно, у него есть существенный недостаток, который недолговечен. Такой мотор выдерживает всего около тридцати рабочих циклов. После этого происходит заклинивание оси или заклинивание подшипника. Именно поэтому бытует мнение отечественных мастеров, что такие двигатели не могут долго работать в условиях высоких нагрузок, которые оказываются вибростолом.

В качестве альтернативы можно использовать вибратор марки ИВ-99 Е на 220 вольт.Продается в магазинах соответствующего товара за 6000 руб. Такая конструкция достаточно хорошо справляется с поставленными перед ней задачами.

Помимо прочего, важно подготовить чертеж вибростола, он поможет правильно выполнить работу.

Если составить аналогичную схему, то в ней должно быть указано расположение потенциометра переменного тока, который будет регулировать силу вибрации. В процессе изменения уровня напряжения можно будет регулировать частоту колебаний для определенного типа используемого раствора.Однако многие мастера, задумываясь о том, как сделать вибростол своими руками, решают сэкономить, используя только двигатель.

Секреты работы

Важно сделать такой стол, который будет не только прочным, но и достаточно устойчивым к вибрации. Только так конструкция сможет выдерживать действующие нагрузки. Мотор должен быть установлен в определенном месте. Иногда это можно определить только экспериментально. Столешница будет состоять из прямоугольного каркаса и стального листа.Иногда он оснащается дополнительной рамой, на которой усиливается источник вибрации. Пружины для вибростола обеспечат ограниченную подвижность столешницы, поэтому к их выбору стоит подойти серьезно.

Вывод

Кроме упомянутых выше пружин, допустимо применять петли, изготовленные из прочного пучка. Подойдет веревка. Четыре из этих шарниров, расположенных по углам основания, позволят центрировать платформу. Выбирая вибромотор для вибростола, следует учитывать, что он не должен обеспечивать чрезмерно сильное смещение столешницы относительно исходного положения.В противном случае исключить заливку раствора, который распределили по формам, не удастся. Именно поэтому рекомендуется предварительно осмотреть заводские модели.

Вибрационный стол — Машины для наполнения конусов Гумбольдта

Описание

Наши

Наши вибростолы оснащены электродвигателем промышленного качества , который был специально сконфигурирован с по эффективно и плавно встряхивает ваш материал.Каждый двигатель изготовлен из высококачественных деталей из нержавеющей стали и проходит ручную проверку и испытания для контроля качества на нашем предприятии в Гумбольдте, Калифорния, чтобы гарантировать долговечность и надежность .

Круглая поверхность стола диаметром 8,75 дюйма (VB1) или прямоугольная 8,75 дюйма x 11 дюймов (VB2) снижает шум и предотвращает преждевременный износ. Барьер высотой 3/8 дюйма вокруг поверхности стола предотвращает падение содержимого. К каждому вибростолу прилагается удлинитель с выключателем питания .Наша дополнительная стабилизирующая подкладка для вибростола предотвратит раскачивание вибростола во время работы на твердой поверхности.

• • В каждый комплект входит один вибростол и один удлинительный шнур на 3 штекера с переключателем
• • Предназначен для использования с SP1 или SP2 Стабилизирующая подушка для вибростола
• • Собран в США из высококачественных компонентов
• • Другое применение: полировка камня, установка форм, стоматология и др.

Наши вибростолы можно мыть горячей водой до 130 ° F, но они будут повреждены при использовании в посудомоечной машине.Мы рекомендуем использовать смесь изопропила (медицинского спирта) и соли, обычно используемую для удаления растительной смолы и остатков. Пожалуйста, не подвергайте наши машины воздействию температур выше 130 ° C и не оставляйте на открытом воздухе под прямыми солнечными лучами.
