Индикаторная отвертка как работает: с батарейкой инструкция

Здравствуйте уважаемые читатели блога. Бывают в жизни моменты, когда в вашем доме, появляется необходимость в замене розетки, выключателя, автоматического выключателя или другого электрического устройства.

Для замены любого электрического устройства необходимо отключить электричество, а что бы проверить его отсутствие, нужна индикаторная отвертка, как работает и как она устроена мы и поговорим.

Технологии не стоят на месте, а значит, появляются все новые и новые приборы позволяющие определить фазовый контакт или провод, находящийся под напряжением, определить наличие тока в проводе, не касаясь его оголенной части или на небольшом расстоянии.

Об одном из этих приборов и пойдет разговор. Данный прибор простой, не дорогой и думаю должен быть у каждого хозяина.

Немного «черного» юмора об электричестве:
«Электрик Сидоров попал в книгу рекордов Гиннеса, как человек, замкнувший на себя напряжение в 17 миллиардов вольт. Сейчас Сидоров перемещается вместе с антициклоном к Уральским горам».

Теперь подробнее как работает и как пользоваться данным устройством.

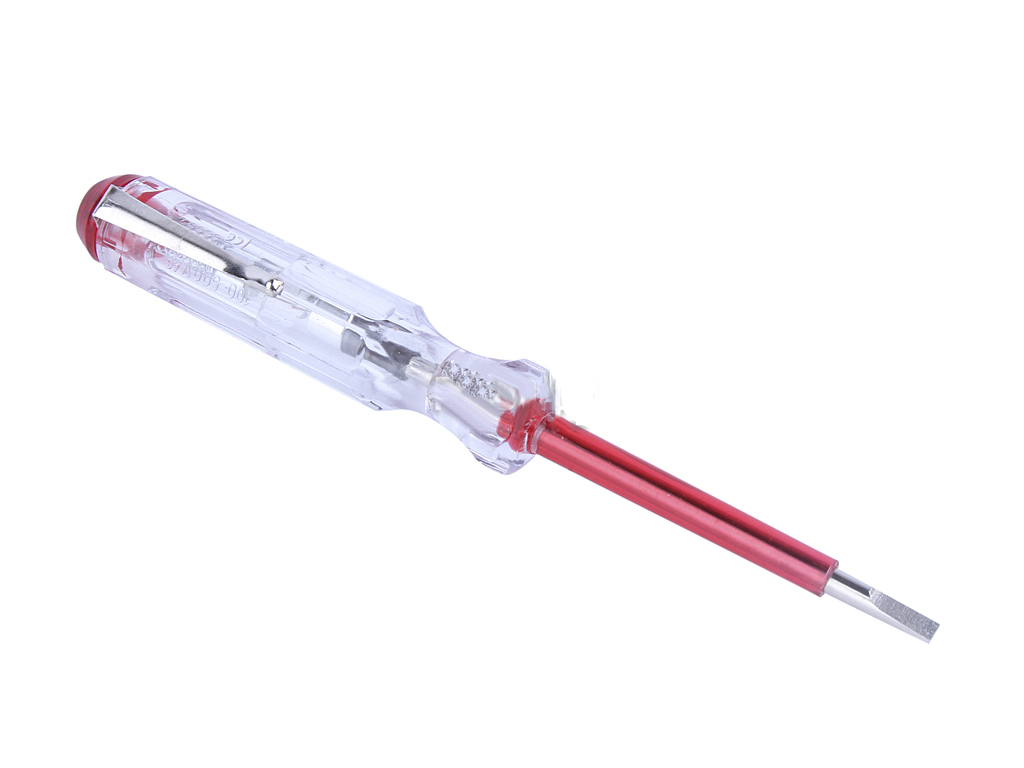

Отвертка индикаторная без батареек:

Данный измерительный инструмент, пожалуй, самый простой, выпускается давно и единственно, что в нем меняется, так это дизайн.

Комплектация прибора:

пластмассовый корпус, в который запрессован металлический стержень, в виде отвертки
высокоомное сопротивление, для уменьшения силы тока в цепи
стеклянная индикаторная лампочка
упругая пружина, соединяет контакт на колпачке с контактом индикаторной лампочки, а так жестко фиксирует все детали
колпачок с контактом, закручивается с противоположной стороны и служит для удерживания всех деталей от выпадения

Применять на практике данный прибор не сложно, отвертка жалом вставляется в контакт розетки, и касаемся пальцем контакта на колпачке, если лампочка светится, значит, на данном контакте присутствует фаза.

Величина тока на контакте колпачка, которого мы касаемся, очень маленькая и не ощущается, а для работы прибора достаточна. Прибор простой, дешевый, думаю его просто необходимо держать в наборе домашних инструментов.

Не звать же знакомого электрика для определения наличия тока в розетке. Помните, электрический ток опасен. Поэтому при ремонте или замене любого электроприбора, обязательно отключайте электропитание, на данном участке цепи. Не повторяйте рекорда электрика Сидорова.

Отвертка индикаторная на батарейках:

Данный прибор более совершенный и имеет несколько функций.

Функциональные возможности:

определяет наличие фазы в сети контактным способом, напряжением до 250 вольт
проверяет целостность цепи, сопротивлением до 2 Мом (прозвонка)
позволяет определить место обрыва провода
определяет место нахождения скрытой проводки
определяет бесконтактным способом напряжение до 600 вольт
можно определить полярность от 1,5В до 36Вольт

Световую индикацию в данном измерительном приборе выполняет светодиод, который работает благодаря нескольким круглым батарейкам маленького размера, транзистору и сопротивлению. Для замены следует, с противоположной стороны от жала открутить винт, достать негодные батарейки, заменить на новые и закрутить фиксирующий винт на место.

Пользоваться данным индикатором тоже просто. Что бы ни попасть впросак, так как прибор работает на батарейках, перед измерением, нужно проверить на годность батарейки. Для этого нужно коснуться пальцами одной руки кончика жала, а пальцем другой руки, контакту на колпачке, если светодиод светится, значит все в порядке, если нет, первым делом меняем элементы питания.

Для определения наличия фазы на проводе, контакте любого электроприбора, нужно коснуться жалом измерителя, если светодиод засветится, значит, Вы нашли фазу, касаться контакта на колпачке не нужно. Как уже упоминалось выше, данный прибор позволяет проверить целостность проводки. Допустим, Вы хотите определить целостность проводов удлинителя, у которого с одной стороны вилка, с другой стороны розетка, или блок розеток.

Берем небольшой длины провод, зачищаем оба его конца и вставляем их в розетку, закорачиваем, затем берем вилку и пальцами одной руки зажимаем ее контакт, а к другому контакту вилки касаемся жалом измерителя (при данном измерении так же нужно коснуться пальцем контакта на колпачке измерителя), если лампочка засветилась, значит, удлинитель исправлен, если лампочка не светится, значит, нужен ремонт, вероятен обрыв провода возле вилки или розетки, самые гнущиеся места провода в удлинителе, которые в основном и ломаются, в данном случае не должно присутствовать электричество.

Данный прибор может определить наличие скрытой электропроводки в стене, для этого нужно измеритель взять за жало, а торец его поднести к месту вероятного нахождения электропроводки, если светодиод засветится, в этом случае провода должны быть под напряжением.

Так же можно определить неисправность провода, скажем, в том же удлинителе другим способом. Вставляем вилку удлинителя в работающую розетку, берем измеритель за жало, торец прибора подносим к проводу и ведем вдоль него, лампочка в данном случае должна светиться, в том месте, где лампочка потухнет и нужно искать обрыв.

Такой измеритель тоже не дорогой и можно его свободно приобрести в любом специализированном магазине. Вот только постоянно нужно следить за исправностью батареек. В продаже, в наше время, имеются и другие приборы для определения фазы и величины напряжения, только эти приборы более навороченные и дорогие.

Думаю, такие приборы подойдут электромонтажникам, ремонтникам, а в домашних условиях достаточно будет иметь обыкновенную измерительную отвертку. Удачного Вам поиска фазового контакта.

С уважением, Игорь Вилков!

Индикаторная отвертка, ее виды, возможности и критерии выбора

Индикаторная отвертка имеет несколько разновидностей, которые выполняют как стандартные, так и дополнительные функции, все подробности вы можете узнать из данной статьи.

Огромное количество бытовых приборов обеспечивают комфорт в доме, но использование нескольких мощных потребителей одновременно приводит к чрезмерной нагрузке на проводку.

Чревато это, как минимум, небольшими поломками, которые можно устранить самостоятельно, не прибегая к помощи электрика.

Чтобы правильно определить фазу и ноль, обезопасив себя от поражения электрическим током, а также для грамотного подключения электроприборов и поиска неисправностей в электросети используется индикаторная отвертка.

Этот инструмент следует иметь в каждом доме, т.к. им легко определить рабочую фазу и ноль (методом исключения).

В арсенале электрика такая отвертка занимает ключевое место.

С нее начинается большая часть ремонтов электроприборов, оборудования и устранение неисправностей в электросети.

Содержание статьи

Для чего нужна индикаторная отвертка

Главное предназначение индикаторной отвертки – проверка наличия или отсутствия действующей фазы в электросети.

За счет этого процесс наладки оборудования, ремонт электрических цепей и их прокладка значительно облегчаются.

Используя инструмент, можно определить место обрыва фазового и нулевого провода самостоятельно, не прибегая к услугам электрика.

Отвертка-индикатор обеспечивает безопасность при работе с электричеством, определяя наличие тока в цепи.

Она часто незаменима при электромонтаже, особенно если работы ведутся со старой проводкой, где фазовый и нулевой провод нельзя отличить визуально (алюминиевые провода в хрущевках, например).

Также этот инструмент понадобиться, если нужно заменить или установить розетки и выключатели в действующую электрическую сеть.

Интересно, что индикатором можно определить положение выключателя (включен или выключен), что позволяет установить его правильной стороной.

Используя в быту современные модели с дисплеем, можно выполнять простейшую прозвонку функциями электросети, позволяющими узнать напряжение тока, его другие параметры.

Все же для полноценной работы нужен нормальный тестер.

Виды индикаторных отверток

Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.

Бывают контактными и бесконтактными.

Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.

Модель с неоновой лампой

Отвертка-тестер с неоновой лампой — это простейший пробник.

Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.

Используется для определения в цепи переменного тока фазы.

Не подходит для поиска обрывов провода.

Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.

Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.

Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.

Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.

Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.

С дисплеем

В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.

Работает посредством считывания электростатического поля.

Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

Универсальные

Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.

На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:

• Контактное тестирование

О наличии напряжения сигнализирует встроенная лампочка.

• Бесконтактная проверка

О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью

• Бесконтактная проверка с высокой чувствительностью

О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.

Этот режим позволят находить токонесущие провода даже под слоем штукатурки.

Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.

Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.

Кроме того, для питания используются батарейки, которые приходится часто менять.

Со светодиодом

Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.

Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.

Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.

Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.

Электронные индикаторные инструменты

Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.

По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.

Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.

На жидкокристаллическом экране выводится величина напряжения.

Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.

Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.

На батарейках

За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.

Без батареек

Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.

Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.

При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.

Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи.

ПРИМЕЧАНИЕ:
На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно.

Критерии выбора изделий

В зависимости от условий эксплуатации и поставленных задач, перед тем, как выбрать индикаторную отвертку, необходимо учесть их следующие характеристики:

• Размер и форма жала

Индикаторная отвертка – это, прежде всего, отвертка.

Она годится для работы с соответствующими крепежами (болты, шурупы).

Но следует помнить, что жало этих инструментов не рассчитано на высокие нагрузки, а используется больше, как щуп.

• Эргономичность ручки и ее цвет.

Отвертка должна удобно лежать в руке, а яркий цвет рукояти не даст ей затеряться среди инструментов.

• Функциональность

Продвинутые модели позволяют не только находить запитанные фазы, но и измерять напряжение.

• Наличие источника питания

Если инструмент работает на батарейках, хороший производитель всегда добавляет в комплект запасные элементы питания.

• Тип индикатора: светодиод, неоновая лампочка, звуковой зуммер.

• Наличие дисплея

Если изделие оснащено дисплеем, его функционал значительно расширяется.

• Стоимость

Этот пункт зависит не только от функциональности модели, но и от популярности компании-изготовителя.

• Производитель

Напрямую влияет на ценовую политику и качество товара.

Главное правило при выборе индикаторной отвертки – хорошо проверить ее корпус на наличие повреждений.

Если на рукояти инструмента присутствует трещина, работать с ним небезопасно.

Проверять отвертку на работоспособность необходимо каждый раз перед ее использованием.

Способы работы с индикаторной отверткой смотрите тут

Индикаторная отвертка напряжения: виды и применение

Периодически все хозяева так или иначе сталкиваются с проблемами, связанными с нарушениями работы электроприборов, оборудования и проводов. Вызов электрика не всегда удобен и целесообразен, особенно при мелких неисправностях, которые вполне возможно устранить самостоятельно. В подобных случаях существенную помощь может оказать обычная индикаторная отвертка, применяемая не только специалистами, но и домашними мастерами.

Классификация индикаторных отверток

Зная основной принцип действия и то, как работает индикаторная отвертка прежде всего необходимо для ее правильного использования. Это позволит избежать ошибок во время работы и получить точные данные о состоянии электрической сети.

Основные виды указателей напряжения классифицируются следующим образом:

Стандартный пробник – простая отвертка индикатор с неоновой сигнальной лампочкой.
Приборы со светодиодными индикаторами.
Индикаторная отвертка со светодиодом и собственным источником питания – батарейками.
Электронные индикаторные отвертки. Выпускаются с жидкокристаллическим дисплеем или со светодиодными индикаторами. В первом случае данные отображаются на экране, а во втором – светодиод загорается возле определенного значения напряжения.

Принцип работы индикаторной отвертки независимо от конструкции, примерно одинаковый, они различаются между собой лишь некоторыми техническими особенностями. Все они обладают своими преимуществами и недостатками, знание которых поможет сделать правильный выбор устройства, наиболее подходящего для конкретных условий эксплуатации.

Простейший инструмент с неоновой лампочкой

Главной функцией данного устройства является проверяемое напряжение, то есть наличие или отсутствие фазы. Из-за этого прибор получил другое название и известен, как электрический пробник.

Устройство такой индикаторной отвертки состоит из щупа, резистора мощностью 1 Мом, неоновой лампочки, пружины и контактной кнопки, расположенной в торце рукоятки.

Работа инструмента происходит следующим образом:

При касании жалом проводника, электрический ток с его поверхности вступает с ним в контакт.
Далее по цепочке через ограничительный резистор ток попадает на неоновую лампочку.
После нажатия кнопки на рукоятке происходит замыкание второго контакта цепи. Человеческое тело обладает емкостью и сопротивлением, которые становятся элементами общей цепи.
При наличии напряжения и замкнутой цепочки неоновая лампочка начнет светиться.

Ток, протекающий через отвертку, не опасен для человека, поскольку он ограничен сопротивлением резистора.

Недостатком этого инструмента считается высокий уровень индикации, начинающийся от 60 вольт. При меньшем напряжении такая отвертка становится бесполезной. Кроме того, она не позволяет выявить обрыв провода, а определяет лишь сам факт наличия фазы.

Индикаторный инструмент со светодиодом и питанием

Внешний вид и принцип действия отвертки со светодиодом такой же, как у предыдущего варианта с неоновой лампочкой. Основное отличие заключается в более низком пороге индикации. Светодиодные устройства способны определять напряжение ниже 60 вольт.

Обычный индикатор напряжения со светодиодом применяется чаще всего в быту для определения фазных и нулевых проводов. Среди профессиональных специалистов широкое распространение получили многофункциональные индикаторные отвертки с батарейкой, оборудованная не только светодиодными индикаторами, но и собственными сменными источниками питания. Стандартная схема дополнена биполярным транзистором.

Устройства этого типа относятся к категории многофункциональных, отличающихся расширенным набором технических параметров. Помимо возможности определять напряжение, можно устанавливать факт обрыва цепи и точно находить поврежденное место. Кроме того, индикатор применяется для определения полярности источников постоянного тока и месторасположение проводов. В последнем случае используется бесконтактный способ, а сами провода должны находиться под напряжением.

Обнаружение проводников осуществляется за счет наведенных магнитных полей, распознаваемых прибором. Сам провод должен располагаться в стене на глубине не более чем 1,5 см. Этим прибором возможно проверить и аккумулятор.

Учитывая невысокую стоимость этих отверток, количество полезных функций в них превосходит все ожидания. Главное – правильно пользоваться инструментом и контролировать состояние батареек, которые быстро разряжаются. Чтобы как можно дольше сохранить инструмент в рабочем состоянии, щуп желательно заизолировать чтобы создавалась своеобразная диэлектрическая завеса. В перерывах между работами он будет играть роль своеобразного защитного колпачка.

Умные отвертки электронного типа

Электронная индикаторная отвертка, благодаря своим техническим характеристикам и широкой функциональности, получила название мини-мультиметра. Однако такие устройства не относятся к категории измерительных, поэтому полученные результаты не следует считать абсолютно точными.

В зависимости от модификации, данные измерений могут отображаться на жидкокристаллическом дисплее или фиксироваться светодиодными лампочками на шкале напряжений. Нередко применяются различные комбинации светодиодов с несколькими цветами. Чаще всего используется зеленый и красный цвет. В некоторых моделях имеется звуковая сигнализация, оповещающая о том, что присутствует напряжение. Замеры производятся в диапазоне 12-220 вольт. Принцип действия в целом такой же, как и у обычных отверток.

Существует два режима работы индикаторов – контактный и бесконтактный. В первом случае прибор функционирует по обычной схеме, а во втором – может работать в режимах повышенной или пониженной чувствительности.

Бесконтактные указатели напряжения

Бесконтактные индикаторы напряжения по своей конфигурации также являются своеобразной отвёрткой. В них используются более мощные источники питания, по сравнению с батарейками предыдущих моделей. Отличительной чертой является пластиковое жало вместо металлического щупа.

Разность потенциалов обнаруживается без соприкосновения с токоведущими частями, исключительно по наведенным электромагнитным полям. Эта модель не относится к измерительным и позволяет лишь определить наличие разности потенциалов. Для работы с различными источниками напряжения существует несколько рабочих режимов с соответствующей чувствительностью.

При выполнении измерений активная бесконтактная отвертка может не контактировать напрямую с объектом. Сигналы подаются мигающими светодиодами, в некоторых моделях они дополняются звуковой сигнализацией. Эти приборы используются в основном для поиска проводов, находящихся под напряжением, проложенных в кабель-каналах или внутри стены.

Еще одна функция бесконтактного тестера заключается в поиске любых металлических предметов, находящихся в стене. Это могут быть старые неиспользуемые провода, арматура и другие детали. Однако из-за низкой чувствительности таких отверток, в большинстве случаев получаются неточные результаты.

Как пользоваться индикаторной отверткой

При работе с индикаторными отвертками, особенно с контактными моделями, в первую очередь нужно соблюдать технологию их применения и правила электробезопасности. Запрещается касаться рукой оголенного щупа, прибор нужно удерживать за корпус, покрытый изоляцией.

Когда используется обычная, а не универсальная индикаторная отвертка, ее щуп касается токоведущих частей, а одновременно на ручке зажимается контактная кнопка. Если есть ток и отвертка соприкоснулась с фазой – начнется свечение неоновой лампочки. Отсутствие светового сигнала указывает на нулевой или заземляющий проводники.

Немного сложнее работать со светодиодным индикатором на батарейках. Перед тем как пользоваться отверткой индикатором, нужно выполнить проверку его работоспособности. Для этого руками выполняется одновременное касание щупа и контактной кнопки. Светодиод загорается – значит инструмент готов к работе.

Особенностью этого устройства является отсутствие необходимости в соприкосновении с кнопкой во время проверки фазы. Достаточно вставить щуп в розетку и коснуться контактов. Свет зажегся – значит это фаза. Если светодиод не загорается, можно нажать на контактную кнопку. Световой сигнал показывает на нейтраль, а его отсутствие свидетельствует о наличии заземления или обрыве провода.

При всех остальных проверках также потребуется нажатие кнопки. Так можно проверить проводник на целостность, а предохранитель или ТЭН – на работоспособность, выявить другие неисправности. Во время поиска скрытой проводки тестером необходимо взять отвертку за жало, а кнопкой водить по местам предполагаемых линий. В этом случае светодиод загорится, но сам провод в это время должен находиться под напряжением.

Проверка исправности инструмента

Работа индикаторной отверткой со светодиодом постоянно связана с обнаружением напряжения в электрических сетях. Поэтому большое значение придается ее исправному состоянию. На корпусе не должно быть трещин и других повреждений. Перед началом использования обязательно проверяется работоспособность инструмента.

Как проверить исправность прибора? Для этого достаточно прикоснуться к проводнику, находящемуся под напряжением. При наличии собственного источника питания нужно соприкоснуться со щупом и кнопкой на рукоятке. В обоих случаях светодиод будет светиться.

Если индикатор напряжения имеет повреждения на корпусе, его необходимо заменить. Периодической замены требуют и батарейки. С этой целью откручивается колпачок и старые элементы меняются на новые. Во время замены следует соблюдать полярность, в противном случае прибор не будет работать. При разборке и сборке устройства нужно помнить, в какой последовательности располагаются элементы.

В случае полного выхода из строя отвертки, ремонтировать ее бессмысленно и нецелесообразно. Гораздо дешевле обойдется приобретение нового инструмента.

Как выбрать индикаторную отвертку

Многие домашние мастера приобретают сразу два устройства: одно из них – самое простое – можно использовать в качестве детектора фазы, а другое – со светодиодной индикацией – для установления целостности проводки методом прозвонки.

Непосредственный выбор отвертки рекомендуется сделать в соответствии с параметрами сети, где она планируется к использованию. Прежде всего, нужно учитывать значение напряжения и ток на проверяемом участке. Для однофазных сетей диапазон измерений указателей напряжения должен находиться в пределах от 70 до 250 вольт или 100-250 В. Модели, которые используют для трехфазных сетей, могут работать с напряжением до 400 вольт. Существуют и низковольтные модификации, рассчитанные на 12, 24 и 36 вольт.

Следует обратить внимание и на длину инструмента. Существует два основных варианта – до 12 см и от 18 до 19 см. Более длинные отвертки позволяют удобнее работать с проводами или контактами, расположенными на удалении. Во всех случаях отвертка проверяется на исправность и работоспособность. Прибор должен быть целым и не иметь видимых повреждений.

Принцип работы индикаторной отвертки со светодиодом

Как работать индикаторной отверткой, правила ее стандартного использования и способы ее различного применения вы узнаете из данной статьи.

Обычная отвертка индикатор представляет собой изолированную прозрачную рукоять, через которую пропущен стержень с жалом отвертки на конце.

В корпусе рукоятки находится резистор сопротивления, понижающий силу тока до минимальной, безопасной для человека величины.

За ним идет непосредственно индикаторная лампа, прижимная токопроводящая пружина и контактная пластина.

Принцип работы простейшей индикаторной отвертки заключается в прохождении тока через жало и элемент индикации с последующим его уходом через тело мастера, которое является заземлением.

В этом случае человек пальцем замыкает цепь, за счет чего и происходит загорание лампочки.

Такая отвертка устроена максимально просто, но и сфера ее применения ограничена.

Таким инструментом можно лишь определить фазу и ноль, да и то последний — методом исключения.

Более широким функционалом обладают варианты со встроенными элементами питания.

Они позволяют определять наличие тока в проводнике, не касаясь его жалом.

Для поиска скрытой электропроводки отвертка детектор со встроенным элементом питания также подходит.

Как известно, проводник, находящийся под напряжением, излучает электромагнитное поле.

Именно это поле и улавливает детектор, но точность поиска оставляет желать лучшего.

Как проверить индикаторную отвертку

Прежде чем приступать к поиску фазы, необходимо обязательно убедится в исправности индикаторной отвертки.

Для этого достаточно прикоснуться жалом к проводу, заведомо находящемуся под напряжением.

Отвертки с батарейками проверяются проще – нужно дотронуться одновременно до контакта на торце рукоятки и до жала.

Если инструмент рабочий, на его лицевой панели загорится за счет индукции свет индикатора.

Чтобы узнать как работать индикаторной отверткой рассмотрим основные виды проверки.

Основные виды проверки

Проверить наличие фазы на проводнике можно несколькими способами.

При использовании тестера с неоновой лампой подойдет только контактный способ, а вот индикаторы со встроенными батарейками позволяют определить присутствие напряжения, не прикасаясь к самому проводнику.

Разберем на примере обыкновенной розетки.

Контактный способ

Чтобы определить фазу в сети переменного тока, необходимо прикоснуться щупом отвертки непосредственно к одной из клемм розетки.

Если светодиод загорелся – это фаза.

В противном случае на выбранной клемме ноль.

Следует помнить, если провод отключен от сети, либо же цепь оборвана, индикатор не будет гореть и на фазовом проводе.

Бесконтактный способ

Этот способ позволяет определить наличие переменного напряжения без прямого контакта с проводником.

Отвертка берется за жало, и подносится пятачком – контактом ручки к розетке.

Индикатор загорелся – напряжение есть.

Такой вариант подходит для поиска скрытой проводки в стене.

Трение корпуса отвертки о какую-либо поверхность приводит к возникновению статического напряжения, из-за чего возможны ложные срабатывания.

Точность поиска проводки в стенах дома бесконтактным способом минимальна, а совсем бесполезна, если в стеновых панелях есть арматура, искажающая сигнал.

Как пользоваться индикаторной отверткой

Кроме вариантов для работы с бытовыми электросетями, существуют индикаторные отвертки для использования в автомобиле.

Они рассчитаны на поиск неисправностей проводки в сетях постоянного тока от 6В до 24В, а также для определения полярности проводов.

Вместо контакта на рукоятке, из ее торца выходит провод с зажимом (крокодилом).

Чтобы найти все плюсовые провода в авто, необходимо подключить клеммы аккумулятора.

Зафиксировав зажим отвертки на корпусе машины, поочередно прощупать все необходимые провода.

Сигнал индикатора свидетельствует о плюсе.

Подобным образом осуществляется поиск минусовых клемм, с разницей в том, что крокодил при использовании автомобильных тестеров подключатся к плюсовой клемме аккумулятора или плюсовому проводу.

На корпусе прибора имеется переключатель вольтажа (как правило, 6В, 12В и 24В).

Его необходимо установить в положение, соответствующее напряжению сети автомобиля.

Во избежание короткого замыкания при работе с проводкой автомобиля, плюсовую клемму аккумулятора необходимо отключить.

Поиск фазы и нуля

Что же касается бытовой сети, поиск фазы и ноля заключается в простой поочередной проверке проводов прикосновением жала отвертки к их токонесущим частям.

Если индикатор горит – это фаза.

Следовательно, второй провод является нулевым.

Индикатор может показывать фазу на обоих контактах.

Происходит такое, когда оборван нулевой провод.

Если на одном из проводников свечение заметно слабее – это свидетельствует о возникновении “наведенного” напряжения от фазы.

Как правило, случается это при плохом заземлении нуля.

Определение утечки

При возникновении пробоя на корпус электроприбора происходит утечка тока.

Определить ее можно, прикоснувшись жалом пробника к контакту заземления розетки.

Если индикатор засветился – есть утечка.

В поиске причины поможет метод исключения.

Все электрические приборы отключаются от сети, а затем поочередно включаются.

Каждый раз проверяется утечка описанным способом.

Ищем обрыв провода

Если на входе в дом или квартиру ток есть, а в розетках комнат нет, это свидетельствует об обрыве контакта.

Место повреждения проводника приблизительно позволяет найти отвертка-индикатор.

Для этого жало проводится по месту укладки провода, замурованного в стену.

На обрыве индикатор престанет гореть.

Чтобы проверить целую линию проводки, нужно взять индикатор с батарейкой.

Дом необходимо обесточить, взять оголенный провод в одну руку, а жалом отвертки провести по жиле.

Индикатор перестанет гореть на обрыве.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Проверка исправности ламп накаливания

Этим способом можно проверять обыкновенные лампы накаливания прямо в магазине.

Нужно взять в руку индикаторную отвертку, пальцем коснуться контакту на рукояти, а жалом дотронуться до центрального контакта лампы.

Второй рукой взять лампу за металлический цоколь. Лампа будет исправна, если индикатор загорится.

Проверка нагревательного ТЭНа

Проверить нагревательный ТЭН на исправность, не вытаскивая его из нагревательного прибора, имея под рукой индикаторную отвертку, очень просто.

Нужно палец положить на ее торцевой контакт, жалом коснуться одного из контактов ТЭНа, а второй рукой дотронуться до другого контакта.

Индикатор загорелся – ТЭН исправен.

Перед проверкой нужно обесточить оборудование и отсоединить от нагревательного элемента все провода.

Определение правильного положения выключателя

При монтировании выключателей, для удобства их устанавливают таким образом, чтобы в положении “вверх” они замыкали цепь, а в положении “вниз” размыкали.

Пробник позволяет до монтажа определить, какое положение за что отвечает.

Жалом отвертки с пальцем на торцевом контакте нужно дотронуться до одной из клемм выключателя, а скрепкой в другой руке – ко второй клемме.

Индикатор горит только во включенном состоянии.

Проверка напряжения на изолированном проводе

Иногда случается так, что при ремонте под слоем старой штукатурки находится неизвестный провод.

Перекусывать его можно только в том случае, если он обесточен.

На помощь опять приходит отвертка с индикатором.

Инструмент берется рукой за жало, а торцевой контакт прислоняется к проводу.

Свечение индикатора сигнализирует о наличии тока в проводнике.

Теперь вы знаете как работать индикаторной отверткой, остается выбрать подходящую для себя модель.

Для этого ознакомьтесь с видами этого инструмента здесь

Классификация индикаторных отверток

Основные виды указателей напряжения классифицируются следующим образом:

Стандартный пробник – простая отвертка индикатор с неоновой сигнальной лампочкой.
Приборы со светодиодными индикаторами.
Индикаторная отвертка со светодиодом и собственным источником питания – батарейками.
Электронные индикаторные отвертки. Выпускаются с жидкокристаллическим дисплеем или со светодиодными индикаторами. В первом случае данные отображаются на экране, а во втором – светодиод загорается возле определенного значения напряжения.

Простейший инструмент с неоновой лампочкой

Работа инструмента происходит следующим образом:

При касании жалом проводника, электрический ток с его поверхности вступает с ним в контакт.
Далее по цепочке через ограничительный резистор ток попадает на неоновую лампочку.
После нажатия кнопки на рукоятке происходит замыкание второго контакта цепи. Человеческое тело обладает емкостью и сопротивлением, которые становятся элементами общей цепи.
При наличии напряжения и замкнутой цепочки неоновая лампочка начнет светиться.

Ток, протекающий через отвертку, не опасен для человека, поскольку он ограничен сопротивлением резистора.

Индикаторный инструмент со светодиодом и питанием

Умные отвертки электронного типа

Бесконтактные указатели напряжения

Как пользоваться индикаторной отверткой

Проверка исправности инструмента

Как выбрать индикаторную отвертку

О том, как использовать отвертку тестер, знают совершенно не все люди, хоть это довольно простой инструмент, который имеет очень широкий функционал и сможет помочь в самых различных ситуациях: от установки электротехнических устройств в распределительном щитке до проверки работы обычных розеток.

Сфера использования

Отвертка-индикатор, которую в народе называют тестером, или отвертка пробник, имеет довольно простой принцип действия и конструкцию, но при этом выполняет одну из наиболее частых функций, которые требуются в электрическом монтаже — проверка работоспособности приборов или сети.

Например, нецелесообразно применение многофункционального и дорогого оборудования для решения такой задачи, как проверка работы розетки — при помощи индикаторной отвертки это можно выполнить за несколько секунд без необходимости разбора устройства. В определенных ситуациях может появиться необходимость определения фазной жилы, для того чтобы подключить электротехнику без риска ее перегорания. В этом случае отвертка-тестер также будет лучшим помощником.

Принцип работы

Конструкция отвертки-тестера включает в себя резистор и металлическое жало. Последнее необходимо для подачи на инструмент электричества с тестируемого провода, а резистор преобразует до безопасных величин параметры тока. В цепи в роли индикационного элемента после резистора находится светодиод или неоновая лампочка, которая соединена на торце рукоятки с токопроводящим пятачком.

Принцип работы прост. Жало отвертки (щуп) нужно приложить к запитанному контакту, а на рукоятке к пятачку прикладывается палец. Получается замкнутая цепь палец-светодиод-резистор, по которой прохождение преобразованного тока приводит к свечению неоновой лампочки.

Разновидности отверток

Данный принцип находится в основе работы всех отверток-тестеров. Однако их варианты и количество технического исполнения сегодня очень велики:

Простые пробники — это отвертки со стандартным составом рабочих элементов, которые были описаны ранее и полым пластиковым корпусом. Для индикации, как правило, применяются неоновые лампы, а нулевой фазой является непосредственно человек, касающийся контактной пластины. Сфера использования и функциональность отвертки немного ограничены тем фактом, что изделие не работает при напряжении в сети менее 60 В. Определить контактную жилу, проверить фазу при помощи отвертки можно, но вот отыскать обрыв в цепи — вряд ли получится.
Тестеры со светодиодами. Данные устройства чуть отличаются от вышеописанных своей конструкцией и, естественно, функционалом. Применение светодиода в роли элемента индикации дает возможность проверять работу цепей с напряжением менее 60 В. Соответственно, при помощи этого прибора можно проверять внутренние схемы электрооборудования, определять целостность предохранителей, проводов, обрывы. В пробниках этого типа часто применяется биполярный транзистор и автономный источник питания, благодаря им появляется возможность бесконтактной проверки.
Универсальные отвертки-тестеры имеют наиболее широкие возможности: «прозвон» сетей на короткое замыкание, бесконтактное и контактное тестирование, звуковая и световая индикация, определение обрывов цепи. Помимо этого, у них довольно низкий порог реагирования, засчет чего эти отвертки могут применяться в настройке и ремонте цепей переменного и постоянного тока в транспорте, бытовых условиях, электронных устройствах и т. д. Основной недостаток — наличие своего источника питания. Если сядет батарея, то тестер будет совершенно бесполезным.

Выбор определенного устройства связан напрямую с совокупностью работ, которые необходимо выполнять с его помощью. Непосредственно в категориях отличие между устройствами небольшое — отвертки просты в исполнении, потому бюджетные изделия в качестве мало уступают более дорогостоящим.

Как использовать простой тестер

В этом разделе речь пойдет о простых отвертках-индикаторах, внутри которых находится неоновая лампочка. Естественно, они подходят для самых элементарных задач — определить нагрузку на розетке или найти фазную жилу в кабеле. Для этого необходимо розетку взять в руку таким образом, чтобы один палец прилегал плотно в торце рукоятки к контактной площадке, а другие пальцы не контактировали с жалом розетки (по нему проходит ток 220В).

Затем щуп вставляется поочередно в каждое отверстие розетки, которая находится предположительно под напряжением. Во время контакта с одним из них индикатор начинает гореть. Если этого не происходит, значит на розетку ток не попадает.

Из-за высокого порога реагирования эти устройства не подходят для более точного «прозванивания». Необходимо обратить внимание, что щуп индикатора обязательно должен прикладываться только к одному из жильных проводов кабеля или контактов, так как недопустимо замыкание между собой фазы и нуля.

Применение индикатора со светодиодом

Как уже было выше описано, светодиодные отвертки могут поддерживать режим бесконтактного тестирования. Это обозначает, что человеку, который осуществляет проверку, не надо замыкать своим пальцем внутри прибора электрическую цепь. Этот высокочувствительный режим дает возможность очень удобно и быстро находить в каркасных конструкциях и стенах скрытую проводку, определять наличие напряжения на компонентах электрооборудования или кабелях.

Для этого необходимо только поднести «пятку» к проверяемому объекту — часть конструкции, куда прикладывается палец во время контактной проверки. Причем часто достаточно не прикладывать контакт к проводу, а только поднести к нему — чувствительности устройства достаточно, чтобы загорелся светодиод. При поиске фазы в розетках необходимо действовать так же, как было описано в примере с простым тестером.

У бесконтактного варианта проверки существует небольшой недостаток — отвертка может отреагировать на наводку и указывать на напряжение даже во время обрыва в цепи. У светодиодных индикаторов перед более простыми моделями существуют значительные преимущества — более яркое свечение, а также можно работать с напряжением менее 60 В. Излучение неоновой лампы бывает просто незаметным, если она используется на улице или в хорошо освещенном помещении — необходимо затемнять рукоятку, чтобы определить, горит она или нет.

Принцип работы универсальных тестеров

Универсальные тестеры по принципу применения и действия мало чем отличаются от вышеописанных до этого приборов. Однако они меньше всего напоминают классическую отвертку, а больше похожи на электронный градусник. Самые продвинутые устройства оборудованы цифровым табло, где показывается величина напряжения. Эта функция довольно полезна, однако поднимает стоимость изделия до такой величины, что отличной альтернативой за эти деньги будет полноценный мультиметр.

Кроме табло все универсальные тестеры имеют контактную площадку для зануления пальцем цепи и тумблер переключения режимов работы. На тумблере находятся такие режимы:

H — бесконтактный высокочувствительный режим. Требуется для поиска трасс скрытой электрической проводки.
L — бесконтактный режим. В этом случае индикатор подает звуковой или световой сигнал во время реакции на электрическое поле (подносится контактная часть к проверяемому объекту).
О — контактный режим. Работает, как и у простых устройств: палец — на контактную площадку, щуп — на токопроводящий элемент.

Сказать точно о том, какая модель универсального тестера лучше, почти невозможно — все будет зависеть от сферы применения и требований.

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

Щуп индикатора приложить к входному контакту лампы.
На контактную пластину отвертки приложить палец руки.
Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.

Определение участка обрыва

Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.

Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.

Проверка работоспособности индикатора

Прежде чем использовать отвертку-тестер, необходимо непременно проверить ее работоспособность и целостность. От этого будет зависеть как точность показаний, так и безопасность человека, который пользуется прибором.

В первую очередь, нужно обратить внимание на целостность корпуса — если на корпусе находятся сколы, трещины и иные повреждения, то замените тестер. Новый недорого будет стоить, а последствия удара током могут быть очень серьезными.

Проверьте на розетке работу индикатора, находящейся под напряжением либо же замыканием руками внутренней цепи (один палец приложить к жалу, а второй к «пятке»). Если индикатор не горит, то могут быть различные причины. Наиболее частая — севшие батарейки. С тем чтобы их поменять, справится каждый человек. Необходимо раскрутить корпус прибора, поменять элемент питания на новый и в том же порядке собрать. Не забывайте, что батарейка устанавливается с соблюдением полярности, иначе отвертка работать не будет.

Если причиной выхода из строя является не элемент питания, то ремонт целесообразен только из спортивного интереса — намного проще приобрести новый тестер. Исключение составляет ситуация, когда у вас скопился арсенал поломанных отверток, из которых можно самому собрать работающее изделие. И все время будьте осторожны во время работы с приборами и электросетями. Лучше несколько раз не спеша перепроверить результат измерений, нежели получить удар током.

как пользоваться, индикатор напряжения, пробник и тестер

На бытовом уровне любой человек сталкивается с электричеством ежедневно. Как оно бывает опасно, знают все. Каждое соприкосновение с ним требует принятия мер, которые оградят нас от его воздействия. Все работы должны производиться на обесточенном электрооборудовании. Чтобы удостовериться в таком состоянии, нужно знать, как пользоваться индикаторной отвёрткой для проверки отсутствия напряжения.

Принцип действия отвёртки — пробника

Многоцелевой и понятный каждому инструмент для безопасной работы в электросетях необходимо иметь любому хозяину. Применяя его можно без опаски заниматься ремонтом и монтажом проводки, устранять неисправности домашней техники. Конструкция прибора несложная и не содержит значительного числа комплектующих. Основу такого приспособления составляют:

Диэлектрическая трубка с металлическим наконечником.
Сопротивление с большим номиналом.
Лампа для отображения сигнала.
Фиксатор с пружиной.
Пластиночный контакт.

Эксплуатация отвёртки — индикатора напряжения базируется на протекании тока от жала пробника к земле через такую электрическую цепочку: сопротивление — лампа — контакт тестера — человеческое тело. При наличии напряжения световое отображение сработает. Резистор с большим сопротивлением понижает размер потенциала до неопасной для мастера.

Как подобрать индикатор

Проблемы с электропитанием в своём жилье можно быстро и безопасно решить, имея исправно работающий инструмент. Точность показаний пробника поможет не только в ремонте, но и сохранит жизнь. Поэтому к приобретению такого прибора подходят со всей серьёзностью.

Первым делом учитываются такие критерии предпочтения:

Габариты и внешний вид самой отвёртки.
Корпус не должен содержать механических повреждений.
Индикатор удобно лежит в руке.
Пробник с автономным питанием более функционален.
Световая индикация, обычная лампа накаливания, светодиодная или галогенная, должна быть чётко видна.
Звуковой сигнал поможет в случае яркого освещения помещения.
Оборудованные дисплеем приборы смогут показывать дополнительную информацию.
Известные изготовители делают более качественную продукцию

Отличия приборов разных типов

Приборы для отыскания напряжения в магазинах имеются в большом ассортименте на любой вкус и кошелёк. Наиболее ходовыми являются такие модификации:

Простой прибор, с сигнальной составляющей и контактом для взаимодействия с человеком. Для отображения присутствия напряжения употребляется неоновая лампа или звонок. Иногда их совмещают. При соприкосновении носовой части индикатора с предполагаемым источником питания, электрический ток протекает сквозь схему устройства на сенсорный контакт. Он находится на торцевой части индикатора и служит связующим звеном между заряженным потоком и человеческой рукой. Благодаря такому касанию цепь замыкается с землёй. Если присутствует напряжение в точке касания, загорится лампа внутри тела пробника. Таковая реакция говорит об опасности электрического удара. Применение подобных устройств имеет ограничение по возможности обнаружения напряжений меньше 60 вольт. А также не рекомендуется употреблять пробники в установках 0, 4 киловольта из-за наведённого напряжения соседних фаз. Эти недостатки позволяют использовать такие индикаторы исключительно дома в однофазных сетях.
Тестер с отображением определяет пониженное напряжение. Работает подобно предыдущему образцу. Отвёртка — индикатор тока с батареей и светодиодом является многоцелевым прибором, не нуждающимся в прямом соприкосновении с источником тока. В его состав добавлен биполярный транзистор. Подобные устройства предназначаются, кроме установления отсутствия напряжения, для определения повреждений в кабельных сетях, уточнения полюсов в схемах постоянного тока. Он может также обнаруживать местоположение скрытой проводки.
Электронный пробник имеет в оснащении небольшой жидкокристаллический экран и звуковое сопровождение. Это самый современный из указателей напряжения. На вопрос, как пользоваться отвёрткой индикатором такого типа, ответит памятка для применения, имеющаяся в комплекте.

Работа с отвёрткой-пробником

До начала операций с индикаторными приборами проверяется их работоспособность на контактах, заведомо находящихся под напряжением.

Метод применения простого индикатора напряжения

Такой прибор используется только для поиска контактов, находящихся под напряжением. Корпус индикаторной отвёртки плотно фиксируется в руке и одним пальцем зажимается контактная пластина на тыльной стороне прибора. Вторым концом производится аккуратное (чтобы не перемкнуть с соседним) касание нужной контактной поверхности. При нахождении её под напряжением сработает световой сигнализатор.

Если соприкосновение с обоими контактами не вызвало загорания, значит, ток через это присоединение не проходит.

Использование светодиодного инструмента

Функция бесконтактной работы подразумевает отсутствие необходимости замыкания цепи проверяющим на себя. Этот пробник обладает высокой чувствительностью. Такой прибор распознаёт напряжение ниже шестидесяти вольт. Для определения находящихся под током проводов достаточно поднести его к объекту исследования задним торцом. Для нахождения конкретного фазного контакта или провода нужно лишь дотронуться до них щупом без замыкания.

При всех достоинствах, у бесконтактных пробников есть и недостатки. Это и упомянутая уже наводка с соседних фаз, а также незаметность излучения при ярком освещении.

Работа электронного тестера

Способ эксплуатации такого типа пробников не отличается от своих более простых коллег. Существенно разнится внешний вид прибора. Ближе всего к нему электронный термометр. Модели подороже имеют цифровой дисплей, на котором отображаются некоторые параметры измеряемого объекта.

Кроме экрана, подобные индикаторы оснащаются тумблером для изменения способа работы и пластины для касания рукой. Список имеющихся режимов:

О — измерения проводятся контактным способом с прикосновением пальца к верхнему торцу корпуса прибора.

L — работает подобно светодиодным индикаторам, бесконтактным способом.

H — применение в режиме без касания корпуса с большим диапазоном измерений. Используется для отыскания электропроводки под слоем отделочного покрытия.

Ситуации для использования устройства

В домашних делах применять отвёртку-тестер приходится довольно часто. Работа с такими приборами особых навыков не требует, необходимо лишь правильно выполнять последовательность действий. Можно рассмотреть несколько характерных примеров.

Определение фазы или нуля

Это самая распространённая операция с использованием пробников. Эта процедура важна для одноцветных проводов, где фазный явно не видно. К оголённой жиле происходит касание наконечником индикатора. Если пробник контактного типа, то нужно не забыть коснуться верхней пластины. Срабатывание оптического или акустического сигнала подскажет о том, что измеряемый провод находится под напряжением.

Определение токов утечки

В такие обстоятельства можно попасть при неисправности бытовой электротехники, когда происходит замыкание на корпус. Здесь допускается применить любой индикатор. В одну из розеток на заземляющий контакт помещается кончик прибора. Появление сигнализации подскажет, что в сети электроснабжения имеются неполадки. Далее поочерёдно отсоединяется каждый прибор, пока лампочка не погаснет. Когда при касании нулевого проводника в розетке есть реакция на присутствующее напряжения, проверяется качество крепления этого контакта в главном щите.

Поиск обрыва провода

При явном повреждении отыскивание его местоположения является простым занятием. Но обнаружить неисправность в проводке скрытого типа довольно проблематично. Здесь на помощь придёт высокочувствительный электронный индикатор напряжения. Первым делом его надо переключить в соответствующее положение. А также нужно иметь хотя бы приблизительное расположение прохождения кабельной трассы, по которой надо провести индикатором. Место, где он погаснет, будет повреждённым местом. Это приблизительное расположение, но всё же легче искать повреждение в конкретном месте, чем по всей квартире вскрывать проводку.

Вторым способом обнаруживается участок электросхемы с неисправностью, можно использовать индикатор любого типа. Для этого обесточивается линия, на которой может находиться неисправность. Затем необходимо отсоединить её от автоматов и закоротить все проводники. При отсутствии сигнала на пробнике — удостоверяются в нахождении неисправности. Так, кусок за куском, найдётся повреждённый провод. Небольшая особенность: если на участке проверяемой проводки есть осветительный прибор с выключателем, последний должен быть во включённом положении.

Проверка удлинителя при помощи индикатора

Перед началом работы нужно отключить удлинитель от питания и отсоединить от него все приборы. Затем одну из сторон необходимо накоротко замкнуть. Сделать это можно вставив в розетку перемычку или закоротив вилку кусочком провода. Далее уже знакомая процедура: подносим пробник к противоположному концу и фиксируем результат в виде загоревшейся контрольной лампы. По окончании работ все установленные перемычки нужно снять во избежание замыкания при включении в сеть.

Торговля предлагает широкий ассортимент приборов для определения питания в электропроводке. Для того чтобы выбрать нужный инструмент, нужно знать требования к покупаемому прибору и как пользоваться отвёрткой — индикатором. При осуществлении правильного выбора ремонт не затянется и уют, свет и тепло всегда будут в наших домах.

Индикаторная отвёртка: устройство, виды, выбор

Индикаторная отвёртка – это многофункциональный прибор, главным назначением устройства становится оценка наличия фазы напряжения на данном токонесущем участке. Согласно законам физики один провод в бытовой сети является нейтралью и не представляет опасности. Электрику важно знать, где находится фаза, чтобы избежать несчастного случая.

Как работает индикаторная отвёртка

О работе индикаторной отвертки ходит немало легенд. Самая распространённая: при прикосновении щупа к токонесущей части оголённого провода образуется цепь, состоящая из элементов:

Фаза.
Внутренние цепи отвёртки.
Человек.
Земля.

Отвёртка-индикатор

Любой несведущий в электротехнике человек легко убедится в маразматичности подобной трактовки принципа действия индикаторной отвёртки, происходящего от элементарного нежелания думать и анализировать. Современные изделия не нуждаются в контакте с рукой, чтоб показать близость опасного напряжения. Но! Если притронуться, светодиод светится ярче. Аналогичное видно, если прикоснуться обычной отвёрткой под крест к металлической кнопке на ручке. Наденьте резиновую обувь, если остались сомнения: изделие продолжит работать.

Не чудеса, а законы физики. Индикаторная отвёртка работает на единственном принципе, открытом в XIX веке Генрихом Герцем. Уже догадались, что речь идёт о радио. Частота 50 Гц активно излучается в пространство, если дотронуться до контактной кнопки шлицевой (впрочем, любой) отвёрткой, увеличивается размер передающей антенны, что вызывает повышения яркости горения светодиода.

Напряжение переменное, образуется ток, пусть в качестве индикатора служит разрядная лампочка с разрывом между электродами. Между ними, как между обкладками конденсатора, возникает ток, причина горения. Сопротивление излучения контактной кнопки велико, потока электронов не хватает, чтобы ионизировать промежуток в лампочке. Стоит лишь мастеру дотронуться пальцем, как носители заряда устремляются на тело.

Многие гаснут в толще плоти и крови, кожи, вызывая едва заметный нагрев данных участков, но значительная часть излучается в пространство. Поверхность туловища немаленькая, потому отдача мощности в эфир повышенная. Явление вызывает увеличение тока через разрядную лампочку. Та загорается. В чем причина?

Как известно (см. обзор по теме Газоразрядные лампы), начальный розжиг искрового промежутка происходит за счёт разности потенциалов. Предположим, читателей хоть раз в жизни било током от антенны. Проводка имеет некий потенциал, его разницы с телом человека хватает для розжига дуги. Что касается современных индикаторных отвёрток, здесь взамен газоразрядных ламп применяются светодиоды. Устраняется необходимость браться рукой за контактную кнопку – энергия уже излучается через голую площадку.

Современное устройство

Устройство индикаторной отвёртки

На форумах идут споры находится внутри индикаторной отвёртки светодиод либо стоит газоразрядная лампочка. Прежде в индикаторных отвёртках использовались газоразрядные лампочки по простой причине отсутствия светодиодов, получивших развитие лишь в конце XX века (см. соответствующие обзор про Светодиодные лампы, Светодиодное освещение и пр.).

Ранее за щупом ставилась лампочка, перед выходом на контактную копку цепь защищало сопротивление из графита (или подобного материала). Назначение сопротивления очевидно: чтобы электрик не взялся голой рукой (через искровой промежуток) за 50 Гц. И учитывая факт, что сопротивление тела составляет единицу кОм, убийственных последствий не наступало, если даже второй рукой незадачливый мастер брался за заземлённый токопроводящий предмет.

Как справедливо говорили экспериментаторы: напрямую зануление контактной площадки вероятно приведёт к взрыву. Отвёртка немедленно выйдет из строя, ток окажется слишком велик. Уязвимое место – газоразрядная лампочка, первой выйдет из строя. Впрочем, скептики не без оснований заявляли, что индикаторные отвёртки изготавливаются под разное напряжение.

Автомобильные пробники на 24 или 12 В снабжаются в районе ручки зажимом, надевающимся на массу (корпус). Несложно догадаться, что постоянное напряжение не способно излучается в эфир, здесь уже нужно создать путь току, описанный выше: аккумулятор, щуп, отвод с «крокодилом», земля. В противном случае индикатор не загорится. Если включить автомобильный индикатор в сеть переменного тока 220 В, ток превысит номинальный раз в 20. Все зависит от предусмотрительности конструкторов.

Отдельные автомобильные щупы снабжаются съёмным зажимом (крокодилом). Тогда прибор превращается в обычную отвёртку-индикатор для 220 В. Заземлять зажим категорически не рекомендуется. Его нужно снять, как предписывает инструкция по эксплуатации.

Бесконтактная модель

Бесконтактные отвёртки-индикаторы

Сегодня не редкость в магазине – увидеть бесконтактный индикатор напряжения. Внутри стоит каскадный усилитель на транзисторах, за счёт чего ток утечки (излучения в эфир) умножается многократно. Пара батареек служит источником питания простейшей конструкции. В результате становится возможным режим, запускаемый особым положением выключателя, когда отвёртка показывает наличие напряжения на расстоянии, плюс способна это делать через нетолстую стену (перегородку).

Любой провод, находящийся под напряжением 220 В (50 Гц) излучает. Щупом улавливается слабенькая волна, причём система настроена в резонанс с ней. Индикаторная отвёртка не сработает от обычного радио (или сети сотовой связи). Волна усиливается на транзисторах, потом переизлучается через контактную кнопку. Эффект увеличивается, если дотронуться пальцем.

Результатом такого мощного взаимодействия науки и техники становится возможность отследить траекторию прохождению проводки в стене. Обычный шнур (ПВ и др.) не экранированный, перегородки в квартире активно излучают энергию. В отдельных случаях ретранслятором становится арматура железобетонной плиты. И отвёртка-индикатор покажет место залегания металлической части стены, а не проводки.

Понятно, что электромагнитное излучение (включая частоты 50 Гц) вредно для человека. Вызывает безмерную усталость, ощущение потери сил, нагревает органы и ткани, усиливает воспаления. Вредный эффект многократно усиливается, если рядом находится провод под током (розетка с включенными потребителями и пр.). Тогда волна излучения в эфир сильнее, здесь не рекомендуется обустраивать места отдыха, спать, ставить кровать.

Найти безопасное место поможет… бесконтактная отвёртка-индикатор. Следует включить её на высокую чувствительность и отыскать надёжное место в доме.

Что такое сопротивление излучения

Выше указано, что современные индикаторные отвёртки способны работать и без прикосновения. Если дотронуться металлическим предметом либо рукой, яркость усиливается. Это связано напрямую с понятием сопротивление излучения. В радиотехнике термином характеризуют границу раздела двух сред – проводников и эфира. Типичные антенны изготавливаются на сопротивления 75 и 50 Гц. Диаграммы направленности и эффективность (КПД) указанных вибраторов Герца (излучателей) оптимальны при удовлетворительных размерах изделий.

Волновое сопротивление экранированных кабелей соответствует озвученным значениям. Это стандартные значения для телевидения и радиоприёма, соответственно. На подобные шаги идут, чтобы назад (к передатчику) отражался минимум мощности. Аналогичным образом работает отвёртка. Но здесь сопротивление излучения выбирается не по диаграмме направленности. Мастер мало влияет на параметр. Чем сопротивление излучения ниже, тем выше ток, тем ярче горит светодиод.

Бесполезно искать определение сопротивления излучения. В нашем случае важно, что сопротивление излучению снижается при росте поверхности антенны, что приводит к усилению яркости горения индикатора простым прикосновением. Человек, как и металл, становится проводником, что обусловливает столь специфические свойства тела. Одежда на излучение влияет мало, волна легко проходит синтетические и натуральные ткани.

Как выбрать индикаторную отвёртку

Бесконтактные отвёртки чувствительны. Изготовитель обещает дать возможность при помощи них обнаружить наличие заземления, но это не всегда удаётся. В дело вступают паразитные факторы. В первую очередь – наличие наводок в нейтрали от фазного провода. Индикаторная отвёртка настолько мощная, что в чувствительном режиме станет реагировать на провода. Несмотря на то, что реально фазное напряжение присутствует в единственном.

Следовательно, для нужд обычного электрика бесконтактная отвёртка, как правило, не требуется. Зато окажет большую помощь в проверке качества экранирования кабелей, отсутствии излучения. Не следует забывать, что изделие бурно реагирует лишь на частоту 50 Гц. Сеть сотовой связи отвёртка вряд ли сумеет обнаружить, как и переносимую операторами энергию. В этом деле больше сгодится телефон. Не секрет, что в трюме стального корабля связь не работает. Стены корпуса, переборки надёжно заземлены через водную гладь.

Проверить изделие при покупке легко простым способом. Для активных моделей (с батарейкой): закоротить щуп через собственное тело, взявшись рукой за шлиц, а второй прикоснувшись к контактной кнопке. Светодиод зажигается.

Бесконтактные отвёртки проверяются близ токонесущих проводников. Способ проверки прописывается в инструкции. Есть некая предельная дистанция, на которой изделие действует. У большинства отвёрток три положения переключателя. Два предназначены для дистанционного действия. Если в этих режимах дотронуться до токонесущей части провода, возможно выгорание электронной части, состоящей из транзисторов и светодиода. Обе части негативно реагируют на любые флуктуации напряжения.

Профессионалам связистам (электрикам) не лишне отыскать в продаже трассоискатель. Это устройство работает по-иному. В составе уже имеет передатчик, излучающий сигнал. Отражённый от экрана (или другой металлической части кабеля) отзвук ловится приёмником. В составе профессионального трассоискателя может идти много добавочных полезных опций:

Наушники для работы на шумных улицах города. Звук обнаружения сигнала отчётливо слышен.
Возможность определения состояния телефонной линии (занято, свободно и пр.).
Удобный чехол, защищающий изделие в процессе транспортировки и эксплуатации.

Индикаторная отвёртка: особенности использования

То в школе, то дома дети от родителей постоянно слышат, что по проводам бежит ток. И не стоит ничего совать в розетку, а то ударит. Но ток ведь не видать? А может его и нет? Однако способ узнать это имеется. И даже без риска для собственного здоровья. Есть уникальный инструмент, который предназначен как раз, чтобы вставлять в розетку. Называется он — отвёртка — индикатор или говоря простым языком тестер. Стоит ли так рисковать? Может опасения не напрасны и ток может ударить? Не беспокойтесь – Вам ничего не грозит. Все заключается в особом строении данного прибора.

Как устроен индикатор

Как же устроена эта специальная отвёртка? С первого взгляда она выглядит как обычная отвертку, но основное отличие заключено внутри. Внешне данный прибор выглядит, как и все остальные – это корпус самой отвертки из материала, не пропускающего электричество и жало. В принципе ей можно тоже закручивать саморезы и винты, но так как это не основная её функция, то лучше ей и не пользоваться. Жало отвертки – именно оно и несёт на себе основной функционал. Его мы вставляем в розетку, ну или дотрагиваться до провода и не бояться удара током. Резистор. Эта деталь имеет высокое сопротивление.

Благодаря именно ему, Вас и не ударит электричество. Неоновая лампа (обычная светодиодная лампочка) – это и есть тот самый индикатор, который светится, если ток в цепи имеется. Пружина – да просто позволяет улучшить контакт с контактной пластиной. Контактная пластина – она контактирует с проводящим ток объектом. Это же логично! В данном случае с Вами. Поэтому в схему работы цепи следует добавить еще и Вас. Вот и полное строение индикаторной отвёртки.

Исходя из этого принцип работы получается весьма простым. Ток проходит по жалу, которое вставлено в розетку или приставлено к проводу. Далее он встречается с резистором, которым уменьшает силу тока в разы и предотвращает удар им человека. Ну, и в конце концов зажигается неоновая лампочка, которая и сигнализирует о наличии тока.

Индикаторные отвертки разновидности

Все индикаторные отвертки можно разделить на три вида.

Классическая индикаторная отвертка. Это наиболее практичный и долговечный прибор. Он может годами валяться в ящике с инструментами и не требовать к себе внимания. Но в любое время он может помочь Вам во время проверки электрических цепей. Он недорогой. Ведь даже вся его конструкция говорит о том, что он настолько простой, что дороговизне неоткуда просто взяться. Пользоваться им – проще простого. Воткнули жало в розетку, прижали палец к пластине и получили результат. Что тут может быть проще?

Но все её преимущества превращаются и в недостатки. Она имеет высокий порог чувствительности. Она сработает только при наличии 60 и более вольт в сети. Ну и естественно ей необходим контактный метод для работы.

Индикаторная отвертка на батарейках со светодиодом. Она внешне ничем не отличается от классической, только внутри имеет светодиод и биполярный транзистор. В этой отвертке уже не требуется касаться контактной пластины при измерении. Можно выделить и другие положительные моменты. Для определения наличия тока в проводнике, достаточно поднести оборотную сторону к проводу, чтобы увидеть результат. Такого рода отвертки имеют более широкий функционал. С ней можно проверить кусок провода на разрывы. Можно просто приложить один кусок к жалу отвертки, а второй к контактной пластине. Можно протестировать и цоколь лампы. Просто дотроньтесь щупом до него. Можно узнать и о попадании тока на корпус устройства. Просто дотроньтесь до него рабочей поверхностью. В любых подобных случаях индикатор Вам будет весело подмигивать.

Ей можно проверять даже напряжение менее шестидесяти вольт.

Такая отвертка, как ни странно имеет тоже минусы. К отрицательным моментам следует отнести:

Завышенная чувствительность. Это, как оказывается не только плюс, но и минус. Индикатор может сработать даже если в цепи нет тока. Поэтому убедитесь, что рядом нет ничего, что может сказаться на замерах. Минус и то, что есть зависимость от батарейки, которую, как ни странно иногда приходится менять.

Универсальные тестеры. Внутри таких приборов уже кроется микросхема, которая существенно расширяет возможности. Переключение режимов работы осуществляется ползунком на корпусе отвёртки. Таких режимов насчитывается целых три.

Определение напряжения при контактном тестировании. При этом загорается лампочка.
Тестирование бесконтактное с низкой чувствительностью. Тоже загорается зелёный индикатор.
Бесконтактное тестирование с высокой чувствительностью.

Получается, что такой индикатор весьма удобен, в отличие от остальных. Но и он имеет свои минусы. А именно достаточно высокая цена и частая замена батареек.

Модели и их способности

Давайте вместе рассмотрим некоторые модели пробников и их способности.

Индикатор safeline – относится к многофункциональным приборам, в одном устройстве объединены пять функций. Ей можно определить фазу, найти скрытую проводку (пользуемся бесконтактным способом обнаружения тока), найти повреждение в кабеле, можно проверить цела ли цепь и само собой проверить полярность элементов питания.

Отвертка индикаторная stayer – относится к типу универсальных тестеров. Она пригодится для тестирования наличия постоянного и переменного тока в автотранспорте, бытовых приборах и многих других. Она проводит прозвонку не только световой, но и звуковой индикацией.

Ms 18 – это классический индикатор с пятью функциями.

6885 48ns – это звуковой тестер фирмы Ресанта. Относится к самым простым и наиболее распространённым устройствам для контактного и бесконтактного определения наличия напряжения в сети.

Индикаторная отвертка iek. Несмотря на то, что данный экземпляр собран в Китае, он достаточно хорошо себя зарекомендовал. Его качество и эффективность на достаточно высоком уровне.

Отвёртка имеет переключатель режимов работы, которых насчитывается три вида. Оснащена двумя светодиодами для сигнализации. Красного и зелёного цвета. Контактная пластина расположена на боку корпуса. Защитный колпачок закрывает жало инструмента. Оснащено динамиком для звуковой индикации. Кроме того, есть фиксатор для транспортировки.

В последнее время на рынке появились индикаторные отвёртки с ЖК дисплеями. Они не только сигнализируют светом или звуком, но и показывают величину напряжения. Боковая кнопка прибора позволяет переключать режимы.

На примере данных моделей мы рассмотрели, как работает индикаторная отвертка.

Принцип работы индикаторной отвертки

Настало время поговорить о принципах работы и о том, как пользоваться индикаторной отверткой.

По сути о принципах работы индикаторной отвёртки мы уже говорили, но как известно повторение мать учения. Коротко изложим вся суть. Индикаторные отвёртки, к какому бы типу они ни относились служат для обнаружения наличия тока в сети. Как дополнительный функционал имеется возможность проверки фазы, обрыва провода, обнаружение скрытых проводок и полярность батареек.

Как правильно пользоваться индикаторной отверткой

Если Вы не профессиональный электрик и совершенно не знаете, как пользоваться индикаторной отвёрткой, то успокойтесь, так как в этом нет ничего сложного, особенно если к Вам попал в руки электронный индикатор. В большинстве случаев, всё, что от Вас требуется это дотронуться жалом инструмента до нужного участка цепи, ну или вставить отвертку в розетку. Дальнейшее индикатор берет на себя.

Определяем утечку

Определение утечки тока на определённом участке цепи или пробоя одна из распространённых причин, когда может понадобится отвёртка индикатор. С подобной проблемой успешно справляется и классическая версия, и электронная. Для этого подносим жало к усику заземления розетки. Лампочка прибора загорелась – значит соответственно имеется утечка. А дальше срабатывает метод исключения. Выключаете все приборы в данной сети. Потом по одному подключаете приборы и проверяете. Если светодиод не загорается – значит прибор исправен. Ну, а если уж загорелась – то Вы нашли проблемный фактор.

Как найти повреждение провода

Чтобы обнаружить повреждение провода имеется два способа. Конечно тестер не сможет точно указать место обрыва, но он позволит локализовать его. Если все электрические провода у Вас скрыты, то пользуясь планом разводки в вашем доме проведите тестер по всей длине проводки от распределителя к розетке. В том месте где есть повреждение индикатор перестанет гореть. Конечно в случае открытой проводки, то все гораздо проще. Есть и второй вариант, он не позволяет узнать где именно произошел обрыв, то даёт знать, что он действительно имеет место. Отключите электроэнергию. Один конец провода возьмите в руку, к другому дотроньтесь жалом отвёртки. Вы образуете единую цепь. Если повреждение внутри неё имеется, то светодиод индикатора не загорится.

Как определить фазу и ноль индикаторной отверткой

Самый распространённый случай для чего нужна индикаторная отвёртка в доме – это определение фазы, особенно если провода не промаркированы цветом. Тут все очень просто. Дотрагиваетесь жалом отвёртки до любой из жил. Если лампочка индикатора загорелась, то эта фаза, а если нет, то Вы нашли ноль. Главное не забывайте. Если Вы используете обычный пробник, то необходимо во время тестирования прикасаться к контактной пластине.

Проверить удлинитель

При проверке переноски всё обстоит несколько сложнее. Для начала нужно отключить его от питания. Далее закорачиваем цепь. Делаем перемычку из провода и ставим её между гнездами любой из розеток. Дальше проще. Берем один из концов вилки, а ко второму прикасаемся жалом. Если горит индикатор, то все нормально, а уж если не г – стало быть переноска не работает.

Ищем скрытую проводку

Электронной индикаторной отвёрткой можно найти и скрытую проводку. Однако следует учитывать, что она не дает высокой точности в определении. Погрешность составляет примерно 15-20 сантиметров. Но даже это показывает безопасную зону для работы. Кроме того, отвертка не позволит обнаружить экранированный и обесточенный провод.

Как проверить индикаторную отвертку

Индикаторная отвёртка служит для работы с электричеством. Думается, что не следует говорить, о важности постоянного слежения за ее состоянием. Корпус отвертки не должен иметь каких-либо повреждений. Проверьте работу прикоснувшись к источнику, где точно есть напряжение. Если на корпусе имеются повреждения, то не жалейте денег и замените тестер. Если устройство с батарейками, то своевременно меняйте их. Главное не путайте их полярность при замене.

Ток

— Будет ли работать отвертка для проверки проводов под напряжением, если я зависну в воздухе?

ток — подойдет ли отвертка для проверки проводов под напряжением, если я зависну в воздухе? — Обмен электротехнического стека

Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

0
+0
Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 2 года, 2 месяца назад

Просмотрено 393 раза

\ $ \ begingroup \ $

У меня есть очень простой тестер электрических проводов под напряжением.Простое устройство, которое иначе выглядит как отвертка с резистором и неоном внутри. Источник изображения WiKi

Я подключаю один конец к проводу под напряжением, и когда я касаюсь другого конца, неон светится, если тестер действительно был подключен к проводу под напряжением.

Я прочитал этот пост, и он очень информативный. Тем не менее мне трудно понять, как он работает! У меня просто возникает вопрос, а что, если, коснувшись другого конца тестера, я полностью плыву в воздухе, даже моя обувь не касается земли? Будет ли в этом случае светиться неон? Может ли цепь пройти через землю, затем через воздух, затем через тело человека и тестер?

задан 22 мая ’19 в 5: 542019-05-22 05:54

Радживраджив

45311 золотой знак44 серебряных знака88 бронзовых знаков

\ $ \ endgroup \ $ \ $ \ begingroup \ $

Да.Именно площадь поверхности вашего тела и диэлектрические жидкости емкости взаимодействуют с диэлектриком свободного космического воздуха, а не проводимостью земли или вашими ногами.

Создан 22 мая ’19 в 6: 162019-05-22 06:16

Тони Стюарт EE75 Тони Стюарт EE75

1,955 33 золотых знака

\ $ \ endgroup \ $ \ $ \ begingroup \ $

Если вы зависаете в воздухе, то емкостная связь между вашим телом и землей будет очень слабой, и неоновый индикатор будет светиться.Если вы заметили, есть разница в яркости линейного тестера, если пол влажный или сухой. Индикатор светится ярче, если пол мокрый, и тусклее, если пол сухой или если вы носите резиновый сапог.

Создан 22 мая ’19 в 7: 502019-05-22 07:50

SRKSRK

20111 серебряный знак66 бронзовых знаков

\ $ \ endgroup \ $

Не тот ответ, который вы ищете? Просмотрите другие вопросы с метками текущий тестировщик или задайте свой вопрос.

Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Как работает отвертка-тестер?

Резистор, включенный последовательно с неоном, обычно является компонентом, ограничивающим ток.Он будет варьироваться между устройствами, но примерно 0,5 мА, по-видимому, является ограничивающим током (для ламп NE-2), и, учитывая, что сам неон будет «бить» примерно при 150 В (пиковое), резистор будет ограничивать ток примерно до 0,5. мА при напряжении на нем около 150В — это для цепи 220В переменного тока. Это подразумевает сопротивление около 300 кОм.

Однако я подозреваю, что неоновые лампы, используемые внутри отверток, будут работать от 110 В переменного тока, и они, возможно, относятся к типу 60 В. Это означает, что падение напряжения на резисторе будет около 250 В (пиковое) при питании 220 В переменного тока, что подразумевает сопротивление около 500 кОм.Но при этом не учитывается последовательная емкость человеческого тела (см. Ниже).

Вот что говорится в вики: —

Недорогой тип испытательной лампы, которая контактирует только с одной стороной тестируемой цепи, и полагается на паразитную емкость и ток, проходящие через тело пользователя для замыкания цепи. Устройство может иметь форму отвертки. Кончик тестера прикасается к проверяемому проводнику (например, его можно использовать на проводе в выключателе или вставить в отверстие электрической розетки).Неоновая лампа требует очень небольшого тока для зажигания и, таким образом, может использовать емкость тела пользователя относительно земли для замыкания цепи.

Ссылка: Здесь — прокрутите вниз до заголовка «Одноконтактные неоновые тестовые лампы».

Внутри корпуса отвертки есть резисторы, соединенные последовательно с неоном, но нормальный импеданс в значительной степени является емкостным, поскольку резисторы там присутствуют в качестве предохранительного устройства, если неон будет напрямую подключен между фазой и нейтралью / землей: —

Какую емкость обычно дает человеческое тело на конце отвертки? Модель человеческого тела для емкости, как определено Ассоциацией электростатических разрядов (ESDA), представляет собой конденсатор емкостью 100 пФ, соединенный последовательно с 1.Резистор 5кОм (исток)

100 пФ при 50 Гц — это импеданс около 30 МОм, который затмевает сопротивление отвертки. Если принять как должное, что модель ESDA примерно верна, ясно, что ток через неон практически полностью определяется этой моделью.

как можно представить систему горячий провод — отвертка — тело человека — деревянный пол — здание — земля в виде электрической цепи,

Я давно предполагал, что это будет что-то вроде этого:

^{смоделировать эту схему — Схема создана с помощью CircuitLab}

Отвертка

Neon — DIYWiki

Неоновые отвертки — довольно грубые инструменты, сочетающие в себе функции небольшой клеммной отвертки и детектора сетевого напряжения.Однако у них есть ряд проблем с безопасностью, и большинство считает, что функция определения напряжения лучше вообще не использовать.

Как они работают

Электроэнергия течет по головке винта к резистору и неоновой лампе на ручке. Когда вы касаетесь латунного колпачка, естественная емкость тела позволяет протекать через отвертку и пользователю достаточно энергии, чтобы загорелся неон.

Этот небольшой ток совершенно безвреден, при нормальных условиях не возникает поражения электрическим током.

Проблемы

Прямой удар

Вода или конденсат на резисторе могут привести к тому, что инструмент ударит пользователя и может стать причиной падения с лестницы. Поэтому никогда не держите во рту одну из этих отверток, например, работая обеими руками.

Определенные отказы инструмента, такие как отказ резистора, могут создавать аналогичные риски.

Ложноотрицательный

Освещение неона иногда слишком тусклое, особенно при дневном свете. Результатом является удар от контакта с проводом под напряжением, и это, вероятно, наиболее распространенный вид отказа.

Отсутствие подключения к земле или вблизи земли, изоляция от земли может еще больше уменьшить ток, делая неон еще более тусклым. Тело, имеющее емкостную связь с каким-либо другим ближайшим токоведущим проводом, может вообще предотвратить загорание света, даже когда наконечник отвертки касается токоведущего провода или контакта.

Ложноположительный

Пользователь, подключенный к источнику питания емкостным образом, зажжет неоновую отвертку, прикоснувшуюся к проводу, не находящемуся под напряжением. Емкостную связь таким способом довольно легко сделать незаметно.Держать контрольную лампу, стоять на кабеле, в некоторых случаях даже опираться на стену и так далее. Также прикосновение к «плавающему» проводнику (т. Е. К неподключенному проводу, проложенному в непосредственной близости от других проводов под напряжением) также может дать ложноположительный результат.

Минимизация риска / безопасное использование

Если вам необходимо использовать одно из этих устройств, используйте здравый подход к тестированию «доказано мертвым». Перед проведением теста проверьте отвертку на известном токоведущем проводе и убедитесь, что он загорелся. Затем проверьте неизвестный проводник и убедитесь, что он не загорается. Наконец, проверьте еще раз на известном проводе под напряжением.

Избегайте размещения инструмента в местах, где он может подвергнуться воздействию воды или конденсата, например под навесом, на открытом воздухе, во рту и т. Д.

Законность

Возникает некоторый вопрос относительно того, разрешено ли использование этих инструментов на рабочем месте, поскольку они не обладают рядом атрибутов, которые руководство по охране труда и технике безопасности считает необходимыми для электрического испытательного оборудования. См. Документ GS38 «Электрическое испытательное оборудование для электриков» (PDF) — в частности, раздел 9.

Дальнейшее обсуждение

uk.d-i-y резьба

Альтернативы

Альтернативой является бесконтактный вольтметр:

Они устраняют риск прямого поражения электрическим током, но допускают ложноотрицательные и ложные срабатывания, поэтому могут не указывать на цепь под напряжением. Они полезны, поскольку они быстрые, так как не нужно обнажать проводник, чтобы снимать показания. Но полагаться на них перед тем, как прикасаться к потенциально находящемуся под напряжением проводу, не рекомендуется, и это незаконно в рабочих условиях.

Мультиметр или вольтметр могут сделать гораздо больше, чем неоновая отвертка, и делать это с более надежными результатами.У мультиметров есть свои проблемы с безопасностью, но они все меньше и больше находятся под контролем конечного пользователя, поэтому их можно свести к минимуму с осторожностью.

См. Также

как пользоваться? Инструкция, фото

Многофункциональный инструмент не так давно пережил всплеск популярности в разных сегментах. Пользователи оценили достоинства концепта, отметив универсальность и эргономичность таких моделей. Но далеко не всегда производителям удавалось добиться должного уровня непосредственно рабочих качеств такого инструмента при выполнении конкретных функций.Этого дефекта лишили только отдельные сегменты, в одном из которых представлена индикаторная отвертка. Как пользоваться этим инструментом? Для этого необходимо знать тонкость фазы и определение нуля с помощью индикаторного устройства. С такими операциями знакомы профессиональные электрики, но этот процесс способен доставить домашним мастерам массу проблем, не говоря уже об опасности ошибиться.

Как работает индикаторная отвертка?

Традиционные устройства этого типа представляют собой тестеры напряжения.В каждую отвертку прилагается резистор, который соединен с металлическим стержнем, выполняющим роль проводника. Профессионалы обычно используют специальный набор отверток с разными характеристиками, которые ориентированы на электромонтажные работы. Они различаются как по своим механическим качествам, так и по способам предоставления информации о параметрах исследуемой цепи.

В простейших моделях о наличии одинакового напряжения в линии будет сигнализировать встроенная в корпус светодиодная лампочка.Схемы контактов предполагают, что пользователь прикоснется к специальной пластине на ручке, замыкая цепочку. Если световой индикатор загорается, фаза обнаружена. В случае обратной реакции можно констатировать, что ноль найден. Распространена также отвертка с бесконтактным индикатором. Как пользоваться этими моделями? Техника обнаружения обрывов линии в этом случае аналогична контактным инструментам, только пользователю не нужно самостоятельно замыкать цепь.

Определение нуля и фазы

Наиболее частая задача, с которой сталкиваются пользователи данного инструмента.Обычно сложность определения нуля и фазы возникает в ситуациях, когда провода не имеют правильной маркировки, а цвета не соответствуют фактическим характеристикам цепей. Прежде чем индикаторная отвертка определит фазу, необходимо отключить электричество на вводном щите. Затем следует функциональной поверхностью кончика отвертки коснуться одного из стержней. Индикатор загорается, если цепь в фазе. Важно отметить, что некоторые модели не подают световой сигнал, но работают со звуковым оповещением.Соответственно, фаза в этом случае будет записываться звуковым сигналом. Если отвертка не реагирует, значит состояние провода нулевое.

Также не стоит забывать о необходимости тачпентака, то есть пластины, за счет которой происходит замыкание в момент определения полярности. Это важно, если вы используете отвертку с контактным индикатором. Как пользоваться бесконтактной моделью? Уже было отмечено, что он работает по тому же принципу, но не требует от пользователя прикосновения к специальной пластине.Но такие шуруповерты поставляются с батареями, поэтому перед началом работ необходимо обязательно проверить питающий элемент.

Как найти ток утечки?

Еще одна популярная проблема электросети, которую можно определить с помощью индикаторной отвертки. Прежде всего, необходимо подвести наконечник инструмента к одной из заземляющих стержней обследуемой розетки. Если индикатор активирован, можно говорить о наличии течи. Но здесь надо учитывать исходные параметры напряжения.Желательно использовать набор отверток, в которых отдельные модели ориентированы на работу в разных режимах работы схемы. Если необходимо проверить конкретные электроприборы, утечка обнаруживается путем попеременного тестирования каждого устройства. То есть устройства подключаются к розетке, и лампочка тоже дает ответ в виде светового или звукового оповещения.

Как определить разрыв строки?

Сразу стоит отметить, что такие отвертки не могут показать точное место, в котором произошла поломка.Однако средство поможет определить проблемный участок, в котором находится это место. Для этого нужно взять схему разводки питания и проверить все розетки на наличие питания. Но есть еще один нюанс в работе с приспособлениями, который также позволяет проверить индикаторной отверткой. Как использовать средство в таком случае? Обрыв в таких местах проверяется при выключенном питании, но при включенном свете. Если цепь на переключателе не замкнута, то светодиод отвертки покажет обрыв, но на самом деле его может и не быть.

Общие инструкции по эксплуатации

Испытательный инструмент требует специальных мероприятий по техническому обслуживанию. Отвертки необходимо хранить в сухом и защищенном от влаги месте. Если есть возможность проводить бесконтактный осмотр, лучше проводить операции в перчатках. Также каждый раз после рабочего сеанса очищайте поверхность инструмента от мусора и пыли. Например, индикаторная отвертка MS-18 от STAYER позволяет определять СВЧ-излучение и скрытую проводку.Эффективность этих задач во многом зависит от состояния корпуса и, в частности, от его чистоты.

Вывод

Несмотря на расширенный функционал, такие модели отверток стоят недорого. Даже крупные производители, выпускающие качественную продукцию, реализуют модификации начального уровня по ценам, не превышающим 200 руб. Профессиональная индикаторная отвертка, цена которой может быть порядка 500-600 рублей, также наделена дополнительными возможностями.Такой инструмент, помимо определения фазы и нейтрали, умеет работать с электромагнитным излучением, фиксируя их границы. Однако за ту же стоимость можно купить набор с отвертками, каждая из которых будет выполнять эти функции в отдельном порядке и с большей эффективностью.

Тестер напряжения

uxcell AC 100-500V с шлицевой отверткой 3 мм с зажимом Длина 140 мм для проверки цепи, прозрачный и красный: Ручка электрического тестера: Amazon.com: Industrial & Scientific

Цена:

13 долларов.07 + Без залога за импорт и $ 14,03 за доставку в Российскую Федерацию Подробности

Доступно по более низкой цене у других продавцов, которые могут не предлагать бесплатную доставку Prime.

Убедитесь, что это подходит введя номер вашей модели.
Напряжение: 100-500 В переменного тока; Общий размер: 140 x 15 мм / 5,52 x 0,6 дюйма (L * D)
Ширина головки отвертки: 3 мм / 0,12 дюйма; Он может работать как тестер цепей или отвертка, что делает работу более удобной
Ручка тестера напряжения используется для проверки цепи и определения того, электрифицирован ли объект; Чем выше напряжение, тем ярче свет неоновой трубки.
Как использовать: при использовании тестера напряжения вставьте отвертку в нижнюю часть, удерживайте изолированную ручку большим и средним пальцами и удерживайте колпачок на конце тестера напряжения указательным пальцем.
Примечание: НЕ прикасайтесь к щупу тестера напряжения.

]]>

Характеристики

Фирменное наименование	uxcell
Ean	0696735422240
Материал	Пластик, Металл
Номер модели	a12100800ux0015
Количество позиций	1
Номер детали	a12100800ux0015
Код UNSPSC	27111700
UPC	696735422240

Как использовать бесконтактный тестер напряжения Volt Stick

Volt Stick (иногда также называемый вольт-ручкой, индикатором напряжения или палочкой) представляет собой бесконтактную ручку-тестер, которая обеспечивает простое и точное тестирование на наличие напряжения без осложнений, связанных с более детальными мультиметрами, токоизмерительными клещами и т. Д.
Таким образом, для инженеров, электриков, строителей, сантехников и т. Д., Которые работают на неизвестном объекте или в системе, важно перед началом любых работ проверить зону, устройство или часть оборудования на наличие постоянного напряжения.

Вам будет простительно думать, что использование Volt Stick всегда является простой задачей, и — в большинстве случаев — так оно и есть. Но есть много факторов, которые вам нужно учитывать и знать, которые помогут вам получить наиболее точные результаты теста с помощью вашего тестера напряжения.

Фактически, следует использовать Volt Stick, чтобы подтвердить результат, которого вы уже ожидали (например, наличие напряжения), и который может быть достигнут только в том случае, если вы полностью понимаете, как работает детектор напряжения и, что очень важно, как другие внешние факторы могут повлиять на результаты теста.

(См. Также — Как работает вольтметр?)

Подходит ли Volt Stick для того, что вы тестируете?

Вы работаете в системе переменного или постоянного тока?
Помните, что Volt Sticks обнаружит только AC напряжения, а не постоянного тока, поэтому они не будут работать с электрикой в автомобилях, караванах или трансформаторах постоянного тока!
Является ли объект или устройство, которое вы тестируете, бронированным или защищенным?
Если это так, то тестер напряжения не будет работать, поскольку электрическое поле, которое обнаруживает вольт-джойстик, не может выйти за пределы брони или экранирования, чтобы активировать вольт-джойстик.

Есть ли что-нибудь вокруг тестируемого объекта, что могло бы повлиять на ваши результаты?

Объект погребен или под водой?
Опять же, земля и вода будут экранировать электрическое поле, поэтому убедитесь, что вы нашли незащищенную чистую часть для проверки, не касайтесь воды и не проводите испытания через воду и считайте, что это безопасно! Вольтметр не выдаст результат теста.
Проверяемый объект свободно висит, прислонен к стене или полу?
На величину электрического поля можно влиять путем его расположения.Электрическое поле, излучаемое свободно висящим кабелем, будет сильнее, чем если бы кабель был у стены или пола. Таким образом, ручка тестера напряжения обнаружит издалека, свободно ли висит кабель.
Вы тестируете что-то, что заключено в металлический корпус или короб?
Volt Stick обнаружит наличие напряжения на корпусе, но не через корпус, вам нужно будет открыть его, чтобы проверить, что внутри.
Вы пытаетесь проверить кабели через пластиковый короб?
Опять же, это будет зависеть от того, насколько далеко токоведущий провод находится от датчика вольтметра и достаточно ли он чувствителен для обнаружения электрического поля, поэтому лучше открыть кабельный канал, чтобы приблизиться.

Есть ли что-нибудь вокруг вас, что может повлиять на ваши результаты и дать ложные показания в реальном времени?

Вы близки к высоковольтным воздушным кабелям?
Сильное электрическое поле от высоковольтных воздушных линий может быть обнаружено с помощью вольтметра и заставит объект, который вы тестируете, казаться живым, когда это не так.
Вы стоите рядом с электрическим кабелем или, возможно, над скрытой прокладкой кабеля под полом?
Опять же, если объект, который вы тестируете, имеет путь к земле, то поле от ближайшего электрического кабеля может быть обнаружено вашим Volt Stick, и будет казаться, что объект, который вы тестируете, находится под напряжением, хотя это может быть не так. Если это произойдет, отойдите от предполагаемой интерференции и снова проверьте свой объект и посмотрите, изменятся ли результаты.
Вы работаете рядом с люминесцентным освещением?
Флуоресцентные лампы могут излучать сильное электрическое поле, которое может быть обнаружено вашим тестером напряжения, что может сделать его похожим на объект, который вы тестируете, живым; если это безопасно, выключите свет и повторите попытку.

Есть ли что-нибудь вокруг вас, что может повлиять на ваши результаты и дать вам ложноотрицательный результат?

Вы тестируете устройство или кабель, на которые может повлиять таймер или удаленный датчик?
… например, бойлер или сигнальная лампа. Важно знать, что контролирует мощность того, что вы тестируете. Можно протестировать что-то, и бесконтактный тестер напряжения сообщит вам, что зона / устройство безопасно, а затем дистанционный переключатель включает питание, и устройство становится живым без вашего ведома!
Вы работаете с нуля?
Вольт-палочки работают по принципу емкостной связи, и вы являетесь частью этой емкостной цепи.Таким образом, если вы находитесь слишком далеко от земли / земли, то емкостная цепь разрывается, и вольтметр не будет работать.

Вы используете правильную модель Volt Stick?

Напряжение какого размера вы ожидаете найти? 12В, 230В, 1000В?
Чем больше присутствует напряжение, тем больше будет электрическое поле вокруг объекта, который вы тестируете, и поэтому Volt Stick будет обнаруживать его издалека. И наоборот, небольшое напряжение даст лишь небольшое электрическое поле, поэтому вам нужно будет подойти ближе, чтобы его обнаружить.
Для более высоких напряжений вам понадобится чувствительный стержень напряжения , минус , а для меньшего напряжения вам понадобится чувствительный стержень напряжения , более . Поэтому важно знать чувствительность вашего Volt Stick и использовать для работы тот, который подходит вам лучше всего.
Вы тестируете многоядерные кабели?
В многожильном кабеле токоведущий провод может находиться с любой стороны кабеля, а используемый вами тестер напряжения может быть недостаточно чувствительным, чтобы обнаружить его, если он находится с другой стороны! Поэтому важно всегда проверять кабель по всей окружности.
Вы тестируете одноядерные кабели?
Если ваш одножильный кабель находится отдельно, и поблизости нет других кабелей, то это должно быть относительно легко проверить. Просто переместите наконечник или антенну детектора напряжения рядом с кабелем, и он загорится, если присутствует напряжение переменного тока.
Однако, если у вас есть связка одножильных кабелей, и их невозможно разделить, может быть сложно определить, какой кабель дает индикацию под напряжением.
Это еще один пример правильного инструмента для правильной работы! Наши модели Volt Stick Pro имеют специально разработанный наконечник / антенну, поэтому вы можете выбирать и тестировать отдельные одножильные кабели, одновременно экранируя от электрических полей соседних кабелей.
Вы проверяете электрические розетки или розетки?
Как и в случае с многожильными кабелями, важно подумать о том, где находится токоведущий провод за розеткой и может ли датчик вашего тестера напряжения дотянуться до него.Лучше всего использовать вольтметр с наконечником / антенной, который будет помещаться в розетку так, чтобы он находился как можно ближе к проводникам.
Вы проверяете металлический шкаф или корпус, чтобы убедиться, что его можно открыть?
Напряжение выше 50 В может быть фатальным, поэтому убедитесь, что вы используете вольтметр, который может обнаруживать напряжение от 50 В и выше.

Еще одна вещь, которую следует учитывать, — это то, как вы подносите наконечник / антенну к исследуемому объекту.
В зависимости от конструкции вольтметра, некоторые наконечники / антенны будут более чувствительными, если их держать боком, поскольку они подвергают большую часть антенны воздействию электрического поля.

Рассмотрев все вышеперечисленное, вы должны быть уверены, что используете свой Volt Stick Tester и понимаете результаты, которые он дает; Надеюсь, мы рассмотрели большинство вещей, которые могут повлиять на результаты.

Процедура испытания напряжения

Перед тем как начать, проверьте свой Volt Stick на известном живом месте, желательно в районе, который вы собираетесь тестировать.Если на вашем Volt Stick есть звуковой индикатор, и он не звучит, возможно, необходимо заменить батареи.
Переместите вольтметр ближе к объекту, который нужно проверить, и будьте осторожны, чтобы не прикасаться к каким-либо открытым металлическим предметам рукой или любой другой частью тела.
Если присутствует напряжение переменного тока, то кончик ручки вольт будет светиться, и, если ручка вольтметра имеет звуковой индикатор, он будет звучать.
Завершив тестирование, проверьте свой Volt Stick еще раз на известном прямом эфире, чтобы убедиться, что он по-прежнему работает правильно.
Помните, что если Volt Stick не дает ожидаемого результата, проверьте условия выше. Если он указывает на действующее напряжение, Volt Stick обнаружит близлежащее электрическое поле, даже если это может быть неочевидно.
Сколько раз мы слышим, как клиенты жалуются на то, что их Volt Stick не работает, только для того, чтобы обнаружить, что они используют его неправильно, самая распространенная ошибка — это не тестирование всей окружности многожильного кабеля!

Компания Volt Stick, являющаяся первоначальным разработчиком бесконтактного тестера напряжения, предлагает самый широкий спектр моделей тестеров напряжения на рынке. НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ ПОЛНЫЙ АССОРТИМЕНТ .
Volt Stick, доступный в различных диапазонах напряжения, с допуском ATEX или без него, а также с выбором формы наконечника / антенны для различных применений, предлагает подходящий продукт для обеспечения безопасной работы на стройплощадке.

Нужен еще совет?

Свяжитесь с командой Volt Stick сегодня.

Аккумуляторная отвертка на 4 В

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

SD561801

В каждом доме такая отвертка нужна Это может быть небольшая дрель, но мощность и характеристики аккумуляторной отвертки SKIL на 4 В огромны! Курок с двумя пальцами упрощает начало работы, а встроенный литий-ионный аккумулятор всегда готов к работе.Светодиодная рабочая лампа освещает темные места, поэтому вы всегда попадаете в нужную точку.

В комплекте: Отвертка на 4 В, 9 шт., 1 дюйм. биты 1шт 3 В. Магнитный держатель бит, USB-кабель для зарядки, USB-адаптер

Где купить

Характеристики

Простота использования — идеальная аккумуляторная электрическая отвертка для повседневных нужд и домашних работ.
Эргономичный дизайн. Этот тип отвертки обеспечивает удобный захват и управление с помощью спускового крючка для двух пальцев.
Время забыть — перезаряжаемая литий-ионная батарея позволяет заряжать инструмент в течение длительного периода времени.
Ready To Go — заряжайте аккумуляторный шуруповерт в любом месте благодаря зарядке через Micro USB.
Светодиодная рабочая фара — облегчает работу при работе в плохо освещенных местах
