пошаговая инструкция и технология установки
Способы установки стеновых панелей:
Способы установки и список инструментов
Подготовка к монтажу
Способ крепления на обрешетку
Способ установки на жидкие гвозди и клей
В статье будет две пошаговых инструкции по монтажу стеновых панелей своими руками. Расскажем, как правильно устанавливать МДФ, ДСП и ПВХ элементы разными способами. Именно эти материалы чаще всего используют в отделке кухонной зоны. Они легкие, дешевые относительно других конструкций, но при этом достаточно прочные, создают звуко-и теплоизоляцию. Пластик и древесно-волокнистые плиты влагостойкие, легко моются, что особенно актуально для фартука над столешницей и всего помещения в целом.
Существует два способа крепления планок: на обрешетку и непосредственно на стену.
Если помещение среднее или большое, вам повезло. Можно обойтись без серьезных дополнительных работ и монтировать стеновые панели на деревянный каркас. Даже обои снимать необязательно. Правда, если на поверхности много жирных пятен или даже плесени, лучше ее обработать. Еще одно преимущество технологии — внутри можно спрятать проводку.
Перечень инструментов
Для работы могут понадобиться:
- Брус, рейки или металлический профиль, если вы будете делать обрешетку.
- Грунтовка, штукатурка, кисти, шпатель и т.д., если нужно заделывать неровности.
- Утеплитель, если это необходимо. Подойдет пенопласт или другой теплоизоляционный материал.
- Молоток.
- Электролобзик.
- Шуруповерт.
- Ножовка.
- Карандаш или маркер.
- Строительный уровень и рулетка.
- Степлер.
- Жидкие гвозди или густой клей для дерева. Иногда листы могут крепиться на них.
- Угольник.
- Скобы и гвозди.
- Кляймеры для МДФ.
- Саморезы для обшивки.
- Саморезы или дюбели для обрешетки.
- Стремянка.
- Плинтусы, наличники, уголки.
Этот набор инструментов подойдет как для пластиковых конструкций, так и для элементов из МДФ, ДСП.
Сначала нужно выбрать материал. Немного расскажем о возможностях каждого из них. О плюсах вы уже знаете: влагостойкость, экономичность, легкость, простой монтаж. Но дешевые виды пластика могут не выдержать перепада температур и оплавиться или поцарапаться от абразивной губки, чистящего средства. Их не рекомендуется устанавливать над плитой.
То же, но в меньшей степени касается и МДФ. Существуют улучшенные модели, которые лишены этих недостатков.
Как рассчитать необходимое количество материалов
Выяснить, сколько элементов понадобится для внутренней отделки достаточно просто. Нужно вычислить суммарную площадь стен и вычесть из нее квадратуру окон и дверей. Затем — умножить ширину выбранной детали на ее высоту. Первое значение разделите на второе и прибавьте 10 % на запас.
Правила использования пластиковых планок
Ограничений не так много.
- Если ПВХ находился при температуре ниже +10°, прогрейте его перед тем, как крепить на поверхность. На это уйдет не менее получаса.
- Температура в комнате во время установки также должна быть выше +10°.
- Не доставайте все листы сразу, чтобы сохранить их товарный вид.
Рабочий процесс делится на три этапа. Стартовая точка — нанесение разметки.
Разметка
С помощью строительного уровня, рулетки и карандаша расчертите поверхность стены там где будет расположена обрешетка. Обычно прикручивают основную раму по периметру, а на нее горизонтально или вертикально расположенные рейки. Расстояние между перемычками должно составлять 50-60 см для МДФ, ДСП и 30-40 для элементов из ПВХ (это позволяет увеличить прочность конструкции, пластик не будет сильно прогибаться).
Нарезка и сборка каркаса
- Установите основу — четыре планки по периметру. При необходимости под нее подкладывают бруски для выравнивания.
- Присоедините дополнительные направляющие с помощью саморезов или шурупов. Не жалейте крепежных элементов, чтобы конструкция была надежной.
- Если была предусмотрена теплоизоляция, уложите материал в получившиеся ячейки. МДФ можно утеплять монтажной пеной и пенопластом.
Металлическая обрешетка считается наиболее надежной. Ее изготавливают по схожему принципу, но процесс более сложный. В этом видео показан подробный пример установки такого профиля.
С пластиковыми направляющими, как и с деревянными, все довольно просто. По предварительной разметке их прикрепляют к стене дюбелями. Элементы должны быть расположены перпендикулярно полотнам ПВХ.
Создание каркаса — самый трудоемкий этап. Когда он закончен, можно приступать к заключительной части работы.
Обшивка
Планки можно закреплять на каркасе горизонтально и вертикально. Мастера советуют начинать установку снизу и из угла к окну или дверям. Если верхнюю часть придется обрезать, то ее можно будет спрятать за настенным гарнитуром.
Инструкция пошагово
- Обрежьте листы, если это необходимо.
- Угловой элемент прикрепите саморезами и закройте уголком.
- Пластиковую угловую планку вставляют в заранее установленный уголок и прикрепляют к каркасу степлером.
- Вставьте второй лист в паз первого и присоедините его к профилю кляймерами, саморезами, клеем или скобами.
На заключительном этапе монтируют напольный плинтус. В видео — наглядный принцип установки каркаса и ПВХ-планок.
Если стена ровная, материал можно приклеивать сразу на нее. Это не самый простой способ и у него есть несколько минусов.
- Не получится быстро и просто снять конструкцию.
- Под воздействием перепадов температуры, влаги, она может отклеиваться.
- Исчезает возможность спрятать проводку.
- Из-за необходимости подготовки поверхности, длительность работы увеличивается. С каркасной конструкцией можно справиться за 1-2 дня.
Монтаж выполняется в три этапа. Первый — выбор инструменты, в данном случае клея.
Какой клей подойдет для отделки
Он должен соответствовать двум требованиям.
- Пластичность. ПВХ и МДФ могут деформироваться в зависимости от температуры и уровня влажности в помещении. Состав должен компенсировать это.
- Густая консистенция. Скорее всего стена не будет идеально ровной, поэтому где-то клея понадобится больше, где-то меньше.
Мастера советуют использовать жидкие гвозди — на них можно монтировать все виды конструкций. Пластиковые планки можно прикреплять на прозрачные пенополиуретановые герметики.
Подготовительные работы
Для прочного крепления стеновой планки, ее нужно очистить от старой отделки, пыли, грязи, убрать жирные пятна, плесень, неровности. К дальнейшей работе можно приступать когда грунтовка высохнет. В это время тщательно замеряют нужны размер деталей и аккуратно обрезают их.
Монтаж
Клеить листы нужно в следующей последовательности.
- Очистить тыльную сторону листа сухой тряпкой.
- Нанести клей на ПВХ или МДФ точечно или в шахматном порядке, крупными кляксами на расстоянии 20-25 см.
- Плотно приложить полотно к стене и оторвать, чтобы клей немного обветрился (если используются жидкие гвозди).
- Через пять-семь минут приклеить элементы заново, хорошо прижав их.
- После протереть стену влажной губкой и проверить аккуратность швов.
Стыки обычно закрывают уголками, приклеивая их на прозрачный герметик. При установке фартука последовательность действий может быть другой. Посмотрите как крепится стеновая панель на кухне над столешницей.
Монтаж стеновых панелей — Фабрика «City Porte»
Подготовка к монтажным работам
Монтаж деревянных стеновых панелей, а также панелей, выполненных из различных плитных материалов (МДФ, ДВП, ДСП) требует проведения предварительной подготовки. Характеристики перечисленных материалов в значительной степени зависят от температурных условий и уровня влажности воздуха. Поэтому перед проведением монтажа панели необходимо не менее суток выдержать в помещении, где будет выполняться установка.
Перед установкой панелей должна быть проведена подготовка поверхности стен. Ее необходимо очистить. Рекомендуется прогрунтовать стены специальной грунтовкой с антисептическими свойствами. В случае выполнения работ в помещениях достаточно высокой влажности или при облицовке наружных стен, такое грунтование является обязательным.
С помощью строительного уровня или лазерного инструмента проверяется ровность поверхности стен. После этого выполняется разметка под монтаж стеновых панелей. В некоторых случаях, в зависимости от выбранной технологии монтажа, может потребоваться проведение предварительного выравнивания стен.
Технология монтажа
Установка стеновых панелей может выполняться различными методами. Выбор технологии определяется, исходя из формата и материала панелей, состояния поверхности стен и условий эксплуатации.
Крепление панелей различного формата выполняется следующим образом:
- Установка реечных панелей, например, монтаж стеновых панелей ПВХ, осуществляется при помощи специальных монтажных скоб (кляммеров) по принципу «шип-паз» или «паз-паз».
- Плиточные панели обычно также крепят при помощи кляммеров.
- Листовые панели крепят при помощи гвоздей, саморезов или специальных клеевых составов.
Если говорить непосредственно о технологиях монтажа, то различают следующие основные методики:
- установка на обрешетку;
- установка на металлический профиль;
- установка при помощи строительных скоб;
- установка на клей.
Установка стеновых панелей на обрешетку
Это один из наиболее распространенных методов, с помощью которого выполняется монтаж стеновых панелей МДФ, деревянных панелей и панелей из других материалов. Технология позволяет производить монтаж на неровных стенах. Также существует возможность дополнительной теплоизоляции стен, маскировки электрической проводки и других коммуникаций.
На поверхности основной стены монтируют обрешетку из деревянных брусков сечением не менее 40×40 мм. Шаг обрешетки не должен превышать 50 сантиметров, чтобы панели не «повело». Если выполняется монтаж стеновых панелей ПВХ, то шаг обрешетки можно даже уменьшить. Бруски располагают перпендикулярно расположению панелей и тщательно выравнивают по уровню. В случае необходимости они могут покрываться специальными составами, повышающими их огне- и влагостойкость.
Монтаж стеновых панелей начинается с угла комнаты. Установка первой панели осуществляется гребнем к углу. Она крепится к обрешетке при помощи саморезов через отверстия в пазах. При установке следующей панели ее гребень полностью закрывает паз предыдущей панели, маскируя тем самым крепежные элементы. Монтажные зазоры маскируются завершающими элементами, например, угловыми планками, плинтусами, галтелями.
Установка на металлический профиль
Данный способ применяется, главным образом, в тех случаях, когда монтаж стеновых панелей МДФ выполняется в помещениях с высокой влажностью, что не дает возможность использования деревянной обрешетки. Панели крепятся на каркас из металлического профиля, предварительно закрепленный на поверхности основной стены.
Технология монтажа принципиально не отличается от крепления панелей на обрешетку. Данный способ позволяет достигать высокой жесткости и надежности конструкции, исключает коробление панелей и дает возможность использовать их в помещениях с высокой влажностью.
Установка с помощью строительных скоб
Установка стеновых панелей непосредственно при помощи строительных скоб применяется в тех случаях, когда основные стены достаточно ровные, а их материал позволяет легко крепить скобы (например, данный метод хорошо подходи для облицовки деревянных стен).
Предварительно размечается положение первой панели. По линии ее гребня к стене крепят не менее 4 скоб с равномерным шагом между ними. Гребень панели заводится в скобу. После этого в ее паз заводят следующую панель и отмечают на стене положение ее гребня. По этой линии крепят скобы и заводят в них гребень следующей стеновой панели. Таким образом, монтаж выполняется по всей поверхности облицовываемой стены.
Установка на клей
Данный метод чаще всего применяется для монтажа листовых панелей. Он может использоваться при идеально ровной поверхности стен. Предварительно поверхность стены тщательно очищается, обезжиривается и обрабатывается грунтовкой. После этого на нее равномерно наносят специальный клей при помощи шпателя и прижимают стеновую панель.
Профессиональный монтаж
Все способы монтажа стеновых панелей требуют высокой квалификации исполнителей. Фабрикой «City Porte» не только осуществляется изготовление высококачественных панелей, но и предлагаются услуги их профессионального монтажа. Мы гарантируем высокое качество и оперативность установки и предлагаем выгодные цены на монтаж деревянных стеновых панелей.
Закажите монтаж панелей в нашем офисе, по телефону или оставьте заявку на обратный звонок.
Как установить стеновые пластиковые панели
Пластиковые стеновые панели – малобюджетный способ облагораживания и улучшения жилых, служебных, общественных помещений. Уход за покрытием не сложный: покрытие моется водой и порошками, химически устойчив, относится к группе материалов средней пожароопасности, не создают среду для развития плесневых грибков, клопов, тараканов и жучков-короедов. Высокая влагоустойчивость позволяет применять панели в душевых, ванных, кухнях и общественных местах. Главное достоинство пластиковых стеновых панелей – они крепятся даже на кривые стены. Покрытие из этого материала преображает комнату, добавляет эстетичности и соответствует современному влиянию моды.
Оглавление:
- Типы панелей пластиковых, декоративных, стеновых
- Варианты установки пластиковых стеновых панелей
- Профессиональный метод крепления пластиковых стеновых панелей
- Монтаж пластиковых стеновых панелей строительными скобами
- Как установить стеновые пластиковые панели при помощи клеящих составов
- Расчет профилей для обрешетки
- Набивка обрешетки из профиля
- Изготовление и установка ребер жесткости
- Монтаж стеновых панелей на профиль
Типы панелей пластиковых, декоративных, стеновых
- Различают два типа панелей: для внутренних и внешних нужд. Внешнее различие между видами еле заметное. Основное отличие – состав и качество материала.
- Панели для внешних работ имеют более прочную структуру, усточивы к УФ-лучам и перепадам температуры.
- Панели для внутренних работ – имеют высокий показатель экологичности, теплопроводности.
Материал обоего вида используется для защиты от шума и холода. Цветовое решение имеет всю гамму спектра, подбор колера под интерьер не составляет труда.
Цена стеновых панелей пластиковых от 3 $ за м2. Стоимость отделочных пластиковых панелей от 1 $ за метр.
Варианты установки пластиковых стеновых панелей
Для монтажа стеновых панелей не затрачивается много рабочих часов. Они быстро ставятся на подготовленную обрешетку. Комнату с общей площадью стен 40 м2 заканчивают за 3-4 часа. Основные затраты времени приходятся на изготовление обрешетки до 10-20 часов.
Изготовление обрешетки:
Обрешетка – специальный фундамент, прочность и качество его основы влияет на срок службы покрытия. Способ применяется для стен с кривизной поверхности, плохой штукатуркой, некрасивой основой. В случаях необходимости прокладывания между стеной и отделкой проводки. Коммуникаций или отделки звукоизолирующим материалом.
Изготавливается обрешетка из деревянных брусков 40х40 мм:
- Прикрепление обрешетки для вертикальных стеновых панелей произодится по горизонтальному уровню. Основное правило для монтажа обрешетки – соблюдение перпендикулярности к устанавливаемой отделке.
- Во избежание деформации панелей по любым объективным причинам, выдерживают расстояние между брусками до 500 мм.
- Крепление брусьев к основе производится шурупами.
- Для продления долговечности прикрепленную обрешетку покрывают влагозащитной и огнезащитной смесью.
Крепление стеновых пластиковых панелей на обрешетку:
- Установка панелей производится из угла комнаты.
- Первая панель устанавливается «гребнем» в угол.
- В пазах высверливаются отверстия для саморезов.
- Крепят панель к обрешетке саморезами.
- Устанавливают вторую панель. Гребень панели накрывает паз первой, маскируя саморезы крепления к обрешетке.
- Окончательный дизайн интерьера довершают плинтусами, галтелями, угловыми планками.
- Их крепят к стеновым панелям шурупами или жидкими гвоздями.
Профессиональный метод крепления пластиковых стеновых панелей
Данный метод применяется монтажниками для установки в общественных или офисных помещениях. Суть метода:
- Производится установка завершающих элементов декора к обрешетке. Их крепят саморезами.
- Панели сгибают дугой и вставляют в пазы элементов.
- Панели удерживаются вверху и снизу, а остальная площадь остается не прикрепленной.
Быстрый метод монтажа позволяет закончить работу за 1-2 часа в помещении с общей площадью стен 45 м2. Этот способ применяется только для стеновых пластиковых панелей, имеющих высокую характеристику упругости и прочности на изгиб.
Монтаж пластиковых стеновых панелей строительными скобами
Метод для ровных, гладких поверхностей. Строительная скоба легко входит в материал стены и не требует особого усилия.
- Уровнем отмечается точное положение панели по оси координат. Размечается угол, из которого пойдет установка.
- По линии вбиваются скобы, количеством не менее 4-х единиц. Для высоких стен рекомендуемое число – 6-9 штук.
- Скобы крепятся гвоздями. Маркировка гвоздей подбирается по размеру и выступающей части скобы.
- Гребень первой панели должен войти в скобы.
- Вторая панель заводится в паз первой.
- Намечается линия для установки скоб для третьей панели.
- Далее монтаж проходит по схеме, описанной выше.
Как установить стеновые пластиковые панели при помощи клеящих составов
Метод используется для ровных стен, в случае отсутствия специнструментов. Клеющий состав используют для нанесения на поверхность стены.
- Стену предварительно шпаклюют, обезжиривают поверхность и дают ей просохнуть.
- Для впитывающих раствор и влагу стен проводят обработку грунтовкой, соответствующего назначения.
- Разводят клеящий состав по инструкции на упаковке.
- Наносят на поверхность стены валиком, кистью или распылителем-краскопультом.
- Делают на чистой поверхности разметку по вертикали и горизонтали.
- Покрывают участок жидким клеем.
- На слой клея крепят панель, прижимают на время, обозначенное на упаковке для схватывания с основой.
- Промазывают следующий участок, под вторую панель.
- Соединяют панели пазом в гребень.
Метод позволяет обойтись без крепления панелей саморезами.
Для размещения на стене с пластиковыми панелями декоративных и функциональных полочек, вешалок заранее делают гнезда для креплений в черновой стене, а не на отделке. Отверстия выполняются максимально глубокими. Затем забивается дюбель или шуруп. На пластиковой поверхности отмечается небольшим керном место для вывода крепежа.
Как крепить пластиковые стеновые панели на металлический профиль
Преимущество установки на металлопрофиль:
- Обрешетка из профиля не подвержена деформации в отличие от деревянного бруса.
- Стоимость металлопрофиля ниже, чем цена качественного деревянного материала.
- Из профиля изготовляется конструкция с высокими параметрами жесткости.
- Обрешетка из металла выдерживает большие нагрузки по вертикали и горизонтали.
Металлопрофиль выпускается разного размера для вертикального и горизонтального применения.
Расчет профилей для обрешетки
Из ассортимента выбирается один определенный вид профилей, а после этого производится расчет его количества.
Пример расчета для стены 2.75х6.0 м:
- Расстояние между стойками принимается равным 50 см.
- Для монтажа потребуется такое количество: 600/50 + 1 шт. = 13 единиц.
- Длина стандартного профиля равна трем метрам. Для заготовок от стандартной длины отрезаются по 25 см, получают рейки длиной 275 см.
- Профессиональная обрезка профиля производится после установки нулевого уровня и определения перепада высот по каждой поверхности.
Не стоит для экономии делать расстояние между направляющими в 1 метр. Чем больше промежуток между решетками, тем меньше параметр жесткости конструкции в целом. Для стен в жилых и часто посещаемых официальных помещениях идеальным, проверенным временем расстоянием, является величина 500 мм. Большее расстояние выдерживают для подсобных и хозяйственных пристроек.
- Расчет горизонтальных составляющих проводится аналогично, только высота 275 см заменяется на стандартную длину профиля – 300 см: 2 х ( 300 /50 + 1) = 14 единиц.
- От пола для горизонтальных направляющих выдерживается расстояние 50 см. От середины стены и до потолка выдерживается расстояние 25 – 30 см.
Не стоит сразу нарезать расчетное количество направляющих. Стоит нарезать по мере продвижения работ. Корректировать заготовки по 2.75 м не представится возможным при перепадах высоты в комнате.
Набивка обрешетки из профиля
- Устанавливается направляющий потолочный профиль.
- К бетонной поверхности профиль прикрепляется дюбелями минимум в чеиырех местах. Второй профиль устанавливается встык с первым. Напоминание: длина стены – 6 м, длина стандартного профиля – 3 метра. Для потолка потребуется 2 единицы.
- Профили выравниваются с высокой точностью. От их установки зависит эстетичный дизайн будущей стены.
- К прикрепленным потолочным направляющим подвешивается отвес. Отбивка вертикали выполняется минимум по трем отметкам.
- По меткам устанавливаются направляющие на половой поверхности.
- На деревянный пол профиль прибивается саморезами или дюбелями. К бетонному полу не зависимо от верхнего покрытия: линолеум, ламинит, плитка ПBХ профиль крепится аналогично потолочному монтажу.
- В результате работы получаются два желоба: один вверху, второй внизу. В эти желоба вставляются расчетные 13 единиц стоек.
Установка стоек:
- Делается разметка мелом.
- В точке установки навешивается отвес. Измеряется длина стойки.
- Ножницами по металлу от стандартного профиля режется отрезок замеренной длины.
- Слегка наклонив профиль, ставят отрезок в направляющие, выравнивая вертикаль визуально. Более точную корректировку выполняют уровнем.
- Для крепежа используют саморезы. Шурповертом производят скрепление. На каждую направляющую расходуют 2-3 единицы крепежа.
Изготовление и установка ребер жесткости
Ребра дополнительной жесткости, на которые производится установка стеновых панелей, отрезаются по мере выполнения работ и по месту ее выполнения. Монтаж начинают от стены. В первой вертикальной стойке имеется паз, а во второй его нет из-за ориентирования всех стоек в одном направлении. По классической технологии требуется установить две вертикальные стойки так, чтобы разрез имел вид двух соединенных и развернутых противоположно букв «П». Две единицы профиля значительно удорожают обрешетку и не оказывают существенного влияния на повышение жесткости конструкции. С одним профилем образуется устойчивая и оптимальная по жесткости обрешетка.
Альтернативой второй направляющей выступит уголок или отрезок профиля 70-100 мм.
- Прикрутить уголок или отрезок к обратной стороне вертикальной стойки. Ответную часть завести под ребро жесткости.
- Выполнить аналогичные действия для всех элементов обрешетки.
Методика опробована и показала свою эффективность в создании малозатратных прочных обрешеток.
Горизонтальные направляющие отрезки устанавливают визуально, без уровня. Главное правильно установить направляющие по вертикали. Положение ребер жесткости особой роли не играет.
Монтаж стеновых панелей на профиль
Производится расчет стеновых пластиковых панелей. Размер стандартного листа 122х244 см. Размеры наборных панелей более подходят для описываемого примера. Выбирают лист с шириной 300 мм и длиной 3000 мм. Лишнюю длину обрезают ножовкой с мелким полотном. Промер длины выполняют для каждого участка для возможности корректировки неровностей и перепадов высоты помещения.
- Установку панели ведут от стены.
- Первую панель с педантичной точностью устанавливают по уровню. При небрежном монтаже начальной пластины к концу стены образуется огромный разбег, вынуждающий демонтировать весь проделанный участком и переделать.
- Выставленную панель крепят саморезами к ребру жесткости или вертикальной стойке.
- Вставляют вторую панель в паз начального листа. Прикрепляют.
- Дальнейшие действия повторяются по описанной выше схеме.
- Возле конца стены обычно образуется щель узкая для целого листа. Замеряют ширину полоски возле потолка, пола и посередине высоты. Из плотного картона вырезают лекало. Прикладывают к щели, проверяют правильность размера. Разрезают панель пополам и вставляют в щель.
- Закончив установку одной стены, производят монтаж панелей на следующих поверхностях.
Некрасивые узкие расщелины в местах стыковки панелей с потолком, углами и полом маскируются пластиковыми декоративными планками, плинтусами и уголками. Установку и крепление выполняют с помощью особых защелок. Такой способ позволить быстро и легко демонтировать элементы.
Пластиковые панели стеновые, фото помещений с интересным решением отделки интерьера, будут путеводителем при выборе собственного проекта.
Монтаж облицовочных панелей для стен
Крепление стеновых панелей – это не только установка их на стену, но и соединение элементов между собой. Рассмотрим четыре основных варианта.
На фото:
Существует четыре основных варианта крепления стеновых панелей: профильный, клеевой и две разновидности замкового крепления.
От выбранного типа зависит принцип монтажа стеновых панелей – простота или сложность подготовительных работ, необходимость выравнивания стен и т.д
Шип-паз (папа-мама / паз-гребень)
Самый распространенный. Крепление типа «шип-паз» – простейший пример замкового соединения: с двух сторон в торцах панели делают выступы (шип) и углубления (паз). Облицовочные панели легко состыкуются друг с другом и создают гладкую поверхность.
На фото:
Монтаж панелей типа шип-паз не требует выравнивания стены. На стену прикрепляются деревянные планки (обрешетка) при помощи дюбелей с шурупами или саморезов. Передние плоскости планок должны быть выведены по единому уровню. Частота обрешетки зависит от формы и размеров панелей. Расстояние между планками реечных и листовых моделей оставляют 40–60 см, а плиточных – на 10 см меньше их длины. К планкам панели для стен крепятся с помощью специальных скоб (кляммеров). Вместо них иногда используют паркетные гвозди. Подобное крепление обычно встречается у всех панелей из МДФ и пластика, реже у деревянных.
На фото:
Обшивка стен панелями паз-паз, шип-паз позволяет выполнять поверхности без явных стыковочных швов.
Паз-паз (мама-мама)
Усовершенствованный и декоративный. Облицовочные панели со всех сторон имеют углубления (пазы). Стыковка элементов происходит с помощью соединительных профилей, которые встают в пазы и удерживают плиты. Профили выполняются из пластика или алюминия, имеют п-образную форму с загнутыми краями. Профиль служит дополнительным элементом декора панели для стен.
Учитывая стоимость соединительных элементов, подобный вариант монтажа обойдется дороже. Профили для соединения типа «паз-паз» бывают пластиковые и металлические. Первые стоят дешевле, но выполняют только вспомогательную функцию. Металлические профили намного практичнее, т.к. они сами служат обрешеткой- каркасом конструкции. Подобный вариант крепления обычно имеют панели для стен толщиной более 10–12 см.
На фото:
Профильное крепление
Паз-паз «наоборот». В данном случае не профили заходят в пазы, а наоборот – панель заходит в углубление в профиле и фиксируется в его желобках.
Профильное крепление предполагает использование исключительно металлического профиля – из алюминия или стали. Недостатком подобного варианта является то, что невозможно получить гладкую поверхность стены, т.к. панели «отделены» друг от друга планками. Но этот недостаток кто-то воспримет как достоинство и сделает выступающие профили элементом декора стены. Профильное крепление часто применяется для облицовки стен крупноформатными модулями.
На фото:
Профильная система крепления применяется для отделки стен крупноформатными модулями, а сами профили становятся элементом декора стены.
Клеевое крепление
Двойной ремонт. Клеевое крепление применяют обычно для легких и мягких, но больших по толщине панелей: тканевых с набивкой или акустических. Клей допускается использовать самый обычный ацетатный (например, «ПВА-момент» или «КС»). Однако в данном случае необходима предварительная подготовка стены как перед оклеиванием обоями или покраской (выравнивание, шпатлевание и пр.). А когда вы решите снять панели со стен, то поверхность снова придется ремонтировать – счищать остатки клея, выравнивать.
Особо следует сказать о монтаже акустических панелей для стен: они нередко имеют необработанные грани, тогда требуется установка раскладок. Старайтесь выбирать панели, с точной стыковкой, которые легко соединяются друг с другом и со стеной или монтирующиеся на профиль модули.
На фото:
Легкие акустические панели обычно монтируют методом клеевого крепления.
2.5. Технологическая карта на монтаж стеновых панелей
2.5.1. Область применения.
Данный пункт излагается аналогично п. 2.2.1.
2.5.2. Указания по технологии строительного процесса
Основные положения технологии и организации строительного процесса приведены в п. 2.1.3. настоящих методических указаний.
Следует иметь в виду, что наружные стеновые панели устанавливают после окончания монтажа всех элементов каркаса здания или его части отдельным потоком с помощью специального монтажного оборудования. При этом кран, располагаясь вне пределов здания фронтальным обходом, обычно на всю высоту задания последовательно монтирует панели в каждом шаге колонн. Монтаж стеновых панелей ведут, как правило, на кран.
Вся работа ведется обязательно с приставных или навесных подмостей, положение которых меняется по высоте. По способу перемещения различают приставные, передвижные, перевозные и самоходные подмости. Их можно устанавливать с наружной или внутренней стороны стен.
Монтаж стеновых панелей целесообразно вести с транспортных средств.
27
Специальной их раскладки перед монтажом не требуется. Под каждую стеновую панель до их установки укладывают слой цементного раствора, теплоизоляционные и герметизирующие прокладки.
Стеновые панели стропят траверсами с тросовыми стропами за две или четыре петли. Панель поднимают на 40 – 50 см выше уровня, где должна быть установка, и только после ее наводки стрелой крана над опорой плавно опускают на раствор. Сразу же после установки панели на место ее выверяют по нижнему основанию по наружной (лицевой) поверхности. Если панель устанавливают без фиксаторов, монтажник ломиком подправляет положение панели по отношению ранее установленным.
После установки и временного закрепления подкосами и угловыми связями выверяют ее вертикальность, и отметки верхней грани специальным откосом-линейкой. По отклонению откоса монтажник определяет, в какую сторону нужно отклонить панель, чтобы придать ей вертикальное положение. Эту операцию проводят натяжением муфт, имеющихся на подкосах и связях. Панель можно считать подготовленной к окончательному закреплению только после выверки, исправления и закрепления в проектном положении (рис.2.21) .
При установке смежных и примыкающих под углом панелей образующийся узел закрепляют различными способами: сваркой закладных элементов, укладкой в стыки скоб, которые стягивают заложенные в панели петли.
Рис.2.21. Стык стеновых панелей с колонной 1 – стеновая панель; 2 – закладная деталь колонны;
3 – соединительный анкер; 4 – колонна; 5 – отверстие в панели
После выверки и закрепления панелей заделывают стыки между ними. Рекомендуется применять комплексную технологию монтажа стеновых
панелей кранами, совмещѐнными с подмостями. Эта технология включает заделку стыков. При монтаже стеновых панелей по этой технологии монтажный кран располагается между кассетой и монтируемой стеной при этом количество панелей в одной кассете достаточно для устройства стены на всю высоту, а минимальная ширина зоны вдоль фасада здания должна составлять около 8,5 м.
28
Технологическая схема монтажа стеновых панелей одноэтажного промышленного здания приведена на рис.2.22.
Разделы технологической карты:
3 – Указания по организации труда.
– Материально-технические ресурсы.
– График выполнения производственного процесса по монтажу стеновых панелей.
– Калькуляция затрат труда.
– Технико-экономические показатели;
в курсовом проекте разрабатываются в соответствии с методикой и ссылками, приведенными в подразд.2.2 настоящих методических указаний.
Рис.2.22. Технологическая схема монтажа стенового ограждения
1 – стропильная ферма; 2 – плита покрытия; 3 – монтируемая стеновая панель;
4 – кран; 5 – склад стеновых панелей; 6 колонна; 7 – самоходная вышка; 8 –
подвесная люлька; 9 – положение панелевоза при монтаже стенового
ограждения с транспортных средств; М1, М2, М3, М4 – расположение
монтажников; I, II, III….XII – последовательность монтажа элементов
стенового ограждения; А, Б, В, Г – места стоянки крана
Технология монтажа стеновых панелей из ПВХ
«Технология монтажа стеновых панелей из ПВХ»Выполнил: Студент группы 1-15
Седых Илья.
Липецкий Индустриально Строительный колледж 2017.
Цели: изучив данный учебный элемент, Вы сможете:
установить панели из ПВХ без
привлечения специалистов
подготовить стены для монтажа
панелей из ПВХ
подобрать необходимые
панели для отделки
помещений
Оборудование и материалы
— электродрель и сверло с
твердосплавным наконечником под
конкретный диаметр дюбеля;
— отвертка;
— строительный уровень для
выравнивания реек обрешетки, как в
вертикальной, так и в горизонтальной
плоскостях;
— отвес;
— угольник;
— ножовка по дереву и металлу;
-сапожный нож;
— молоток и добойник;
— плоскогубцы;
— прямая рейка;
— рулетка;
— карандаш;
— лестница или стремянка.
Материалы:
-панели из ПВХ
-Шурупы
-Дюбеля
Преимущества панелей из ПВХ
Отделка помещений стеновыми панелями МДФ имеет ряд преимуществ
перед
другими
способами
отделки.
Она
не
предусматривает
предварительной подготовки стен (выравнивания, очистки со стен старого
покрытия, шпатлевки и других операций). Монтаж стеновых панелей на
каркас позволяет использовать пространство, между стеной и панелями для
тепло-и звукоизоляции, а также для проводки коммуникационных линий
(телефонных, антенных кабелей и т.д.).
Также стеновые панели можно монтировать и на потолок. При этом монтаж
панелей производится, как и на стены — на каркас. На таком потолке можно
легко смонтировать различные светильники, а в случае необходимости легко
произвести демонтаж панелей.
Наконец, неоспоримое преимущество стеновых панелей МДФ — возможность
комбинировать. Монтаж панелей можно производить горизонтально,
вертикально, и даже по диагонали, а разнообразная цветовая палитра
стеновых панелей упрощает решение самых сложных конструктивных и
дизайнерских задач. Наиболее распространенный способ монтажа стеновых
панелей — это вертикальное их расположение.
Подготовка
Прежде чем приступить к облицовке стен вам нужно позаботится о наличии необходимых
инструментов и материалов. Сразу отметим, что работа со стеновыми панелям не требует
использования специальных инструментов, оборудования и высокой квалификации
мастера.
Перед покупкой стеновых панелей следует точно установить необходимое количество
материала для выполнения всего объема работ. Для определения количества стеновых
панелей необходимо измерить поверхность, подлежащую облицовке, по периметру и
измерить высоту комнаты.
Для установки деревянной основы-обрешетки, понадобятся деревянные бруски.
Расстояние между закрепленными планками каркаса, по технологии, не должно
превышать 50 см. Зная периметр стен и высоту помещения, определяем количество рядов
обрешетки для одной стены. Также обрешетку устанавливают по краям дверных и
оконных проемов.
Стеновые панели МДФ от разных фирм производителей имеют различные размеры и
соответственно могут не совпадать с высотой помещения, которая также может иметь
разную величину. При расчете количества стеновых панелей необходимо знать периметр
и высоту помещения.
Законченный вид интерьеру придадут погонажные изделия, которые также имеют
различные размеры и модификацию. В качестве крепежа, при монтаже панелей,
применяются специальные скобы (кляймеры), расход которых составляет не менее 4 шт.
на одну панель.
Итак, вы определили количество необходимого материала, теперь можно приступать к
монтажу панелей.
Этап 1
Сначала нужно произвести разметку стен. С помощью рулетки отмерить расстояние
между брусками. Оно не должно превышать 50 см. При вертикальной укладке панелей
планки каркаса устанавливают по горизонтали. Вертикальное расположение
направляющих (брусков) применяют при горизонтальном монтаже панелей. Если
обшивка крепится наклонно (по диагонали), несущая конструкция должна иметь и
вертикальные и горизонтальные планки.
Этап 2
По спиртовому уровню проведите через намеченные точки горизонтальные линии.
Они будут служить направляющими для крепящихся к стене реек. Чтобы панели
точно стыковались между собой, эти линии должны быть строго горизонтальными.
Этап 3
Просверлите отверстия и закрепите рейки вдоль приводных линий. Если рейки
не достаточно длинны, состыкуйте их. Для крепления реек можно использовать
анкерные болты для бетона, как показано здесь, или обычные шурупы
и деревянные пробки
Этап 4
Обрежьте панели точно по требуемой длине, от уровня пола до верхнего края верхней
рейки. Панели собираются вместе вручную — шпунт одной панели вставляется в паз
другой.
Этап 5
Установив панель, вбейте через шпунт в рейку под ним гвоздь под углом 45°. Добойником
глубоко осадите гвозди. Закрепите панель ко всем трем рейкам. Каждая следующая
панель будет закрывать крепления предыдущей
Этап 6
Для отделки верхнего торца шпунтованных панелей требуется рейка дадо. Здесь
использован еще один отрезок деревянной рейки, прибитый так, чтобы
он закрывал верхнюю часть верхней рейки и верхний торец панелей.
Этап 7
Для получения более красивой отделки к передней кромке этой рейки можно прикрепить
фигурный профиль. Чтобы крепления не были видны, посадите профиль на клей.
Последней операцией является крепление плинтуса к нижней части панели.
Схема монтажа
Технология монтажа сэндвич-панелей — Торговый дом «ДекаСтрой»
Правильная установка сэндвич-панелей определяет прочностные характеристики здания и срок его годности. Поэтому всегда следует обращать внимание не только на качество самих панелей, но и дополнительных материалов в виде доборных элементов и аксессуаров к ним. Самое главное – процедура должна выполняться только высококвалифицированными специалистами. Допустив даже малейшие неточности, в будущем придется потратить огромные деньги на комплексное восстановление. Настоятельно рекомендуем воспользоваться помощью сотрудников компании «ДеКа-Строй», готовых оперативно установить стеновые сэндвич-панели по максимально доступным ценам.
Технология монтажа сэндвич-панелей
В базовые основы монтажной технологии входят такие этапы, как:
-
первичная сборка и монтаж металлической конструкции;
-
проверка металлического основания. Специалисты проводят полную очистку от коррозии, после чего на поверхность наносят алкидную грунтовку;
-
создание уплотнительного слоя в виде подкладки. Для этого применяется уплотнительная самоклеющаяся лента;
-
комплексный монтаж стен. Во внутреннее пространство замка наносят герметик на силиконовой основе;
-
монтаж кровельного каркаса и покрытия;
-
монтаж доборных элементов.
Чтобы правильно разрезать сэндвич-панели, необходимо использовать целый ряд инструментов. К таковым относят следующие:
-
ленточная пила;
-
циркулярная пила;
-
электролобзик;
-
электроножницы по металлу.
Некоторые люди, не разбирающиеся в главных особенностях монтажа, принимают решение выполнять установку посредством углошлифовальных машинок в виде болгарок. Также применяются и другие инструменты, способные оказывать существенное температурное воздействие. Ввиду гарантированного нагрева металлического листа, внутри нарушается правильная структура клея. Соответственно, нарушается сцепление с металлом, что приводит к уменьшению запаса прочности стеновой панели.
Подъем на нужный этаж выполняется с использованием вакуумных или механических захватов. Панель также можно поднять в горизонтальном направлении, если применить для этого механический захват в виде струбцины. Для подъема в вертикальном положении применяются соответствующие захваты – «Майна-Вира» и так далее.
Одним из наибольших преимуществ вакуумного захвата является оперативность фиксации панели к поверхности. Фиксация осуществляется всегда за десять минут, а в некоторых случаях – еще быстрее. Стоимость такого инструмента на порядок дороже, но при этом работа становится более эффективной и легкой. При использовании вакуумных присосок заранее снимается пленка в тех местах, где панель в дальнейшем закрепят. Снимать ее полностью нет необходимости, поскольку избавиться от нее можно сразу после окончания установки. Зафиксированная панель поднимается посредством лебедки или крана.
Для выполнения работ применяются следующие стройматериалы и оборудование:
-
уровень;
-
вакуумный или механический захват;
-
герметик;
-
ножовка;
-
самонарезающиеся шурупы для доборных элементов и стеновых панелей;
-
доборные элементы;
-
ножницы по металлу;
-
мягкие стропы;
-
шуруповерт.
Монтаж сендвич-панелей
Наша компания готова провести установку сэндвич-панелей как горизонтальным, так и вертикальным способом. При выборе первого варианта монтаж ведется от фундамента; второго – от угла постройки. Если в этом есть необходимость, мы можем использовать специальный изоляционный материал и герметик. Для адгезии и термоизоляции стеновых панелей монтируется уплотнительная лента на полиуретановой основе.
Технология горизонтальной установки сэндвич-панелей предусматривает повышенный уровень прочности соединения замков под весом панелей. При выборе такого способа монтажа панели фиксируются с помощью саморезов вдоль каждой стены в конструкции. Монтируя панель, необходимо максимально плотно прижать ее к каркасу, не повредив при этом полимерное покрытие. После этого панель проверяется с помощью строительного уровня. При обнаружении отклонений от заданной нормы специалисты быстро вносят необходимые коррективы.
Процедура вертикального монтажа сэндвич-панелей требуется для зданий, высота которых составляет не более шести метров. В данной ситуации стеновые сэндвич-панели фиксируются в районе крыши и цоколя. Главной особенностью использования такой методики является применение специальных прижимных устройств, позволяющих качественно стыковать смежные панели. Недобросовестные бригады рабочих часто подгоняют все стыки посредством ударов. Это может привести к повреждению панели, что станет причиной потери тепла в помещении.

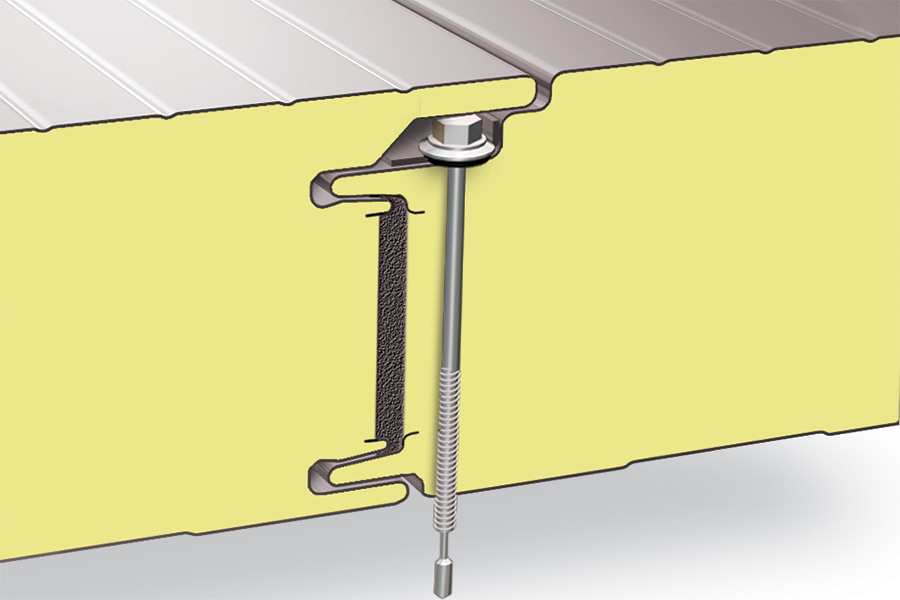

Все соединения для замков должны быть максимально плотными. Если на улице возникнет неблагоприятное температурное колебание, следует заложить герметик во внутреннее пространство замка, чтобы исключить тем самым нарушение теплоизоляционного слоя. В условиях северного климата, характеризующегося наличием низких и экстремально низких температур, герметик закладывают не только с наружной, но и внутренней стороны замка.
Чтобы воспользоваться нашими услугами, достаточно оставить заявку на сайте прямо сейчас. Мы обязательно с вами свяжемся для уточнения дополнительной информации. Также мы готовы предоставить бесплатную индивидуальную консультацию по всем возникшим вопросам.
← К списку
Панельные зажимы | Панельный монтаж | Съемные крепления
Заполните форму ниже, чтобы подтвердить подписку на нашу маркетинговую рассылку. Мы будем отправлять вам ежемесячные обновления по электронной почте о продуктах и проектах Fastmount. Вы можете отказаться в любое время.
Выберите CountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Кокосовые) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreat BritainGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard Остров и острова Макдоналд Святое море (город-государство Ватикан ) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И НевисСент-ЛюсияСент-Пьер и МикелонСент-Винсент и ГренадиныСамоаСан-МариноСао-Томе А й PrincipeSaudi ArabiaSenegalSerbia И MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика OfThailandTimor-lesteTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабских EmiratesUnited Штаты Экваторияльные IslandsUnited Штаты AmericaUruguayUzbekistanVanuatuVenezuelaViet NamVirgin остров, BritishVirgin остров, U.с.Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеÃ… сухопутные острова
Выберите секторМорская промышленностьАвиационная промышленностьРегулируемые автомобилиАрхитектурная промышленность
Система крепления на панели— оборудование Richelieu
— Просверлите отверстия диаметром 1/2 дюйма (12,70 мм) под перпендикулярным углом.— НЕ затягивайте винты №4 слишком сильно, чтобы не изменить форму зажимов (установите крутящий момент на сверле).
— Если сделать отверстия в субпрямой части «немного» больше, это ослабит давление шара, создаваемое охватываемой деталью во время вставки зажимов, которые слишком трудно отделить.
— Грузоподъемность: 15 фунтов / зажим
— После сборки система оставляет зазор 1/8 дюйма (3,18 мм) между двумя панелями.
Технический отчет о системе панельного монтажа
Вытягивающая нагрузка
Пластик, используемый для изготовления наших замечательных, экономичных и огнестойких панелей, является прочным. Чтобы срезать его, требуется приблизительно 490 фунтов силы для пара 1/4 дюйма (6,35 мм). Для удерживающей силы, удерживая вертикальную доску весом 40 фунтов для начальной защелки, после серии циклов включения и выключения удерживающая сила уменьшается до 20 фунтов.Для удержания кровельной доски он удерживает около 30 фунтов, а после циклов включения и выключения удерживающая сила также уменьшается до 20 фунтов. 5 фунтов для повторяющихся нагрузок. Головка на самом деле больше диаметра частей приемника, поэтому даже при неполном зацеплении зажим не может упасть сам по себе, поскольку он все еще сжимается гнездом. Зажимы никогда не загружаются на панель одновременно, поэтому, если на плате есть 10 зажимов, все равно потребуется более 5 фунтов x 10 зажимов.Испытания демонстрируют удерживающую способность 250 фунтов при статическом весе на панели с 10 зажимами размером 4 на 4 фута.
Расстояние между зажимами и нагрузки на панели
Чтобы справиться с опасностью провисания панелей, установите равномерно по периметру и добавьте к
осевая линия панелей. Требования к расстоянию между зажимами зависят от приложения. Зажим может выдерживать больше нагрузок, чем ваша теоретическая нагрузка на панель, но с учетом безопасности с учетом неизвестных условий, таких как сейсмические удары или внешние панели, подверженные сильному ветру или сильному морю.
Система крепления на панели из различных материалов
Вы можете закрепить прорези зажимов на большинстве панелей или на них, например, ДСП, МДФ, панели ПВХ, стекловолокно, HPL и многие другие.
Зажимы для сверления и саморезы
Настройки сцепления аккумуляторных дрелей в значительной степени зависят от материала, в который вы ввинчиваете, а также от состояния заряда аккумулятора. Когда установлены два или три тестовых зажима, у вас будет неплохая идея для настройки, при которой зажимы прикручиваются к месту, но не затягиваются слишком сильно.В том случае, если зажимы болтаются, установка сверла слишком сильная. Некоторые твердые фасады и материалы требуют предварительного сверления шурупов №4.
Качественный монтаж
Для зажима не требуются специальные инструменты, достаточно сверла 1/2 дюйма (12,70 мм). Руководства по установке и видеоролики для крепления винтами №4 доступны для каждого диапазона.
— Monarch Metal
MF375
Для стандартной внутренней установки
Прочитайте большеПолучить цитату
MF625
Для внутренней установки, где требуется более длинное соединение
Прочитайте большеПолучить цитату
MF250
Для установок с зазором только 3/8 дюйма над панелью
Прочитайте большеПолучить цитату
MFTAPE
Для стеклянных, фенольных панелей ACM или HPL, где основания не могут быть прикреплены винтом
Прочитайте большеПолучить цитату
MFSTR050
Для внутренней установки, где требуется более длинное соединение
Прочитайте большеПолучить цитату
MFSTR-SSXCLAD
Система скрытого монтажа из нержавеющей стали
Прочитайте большеПолучить цитату
MFTH-625
Для подвешивания внутренних панелей, когда установщик желает, чтобы длина крепления составляла 5/8 дюйма.
Прочитайте большеПолучить цитату
MFPROJ-438
Для подвешивания внутренних панелей там, где установщик желает выступ 7/16 «.
Прочитайте большеПолучить цитату
MFPROJ-375
Скрытая система крепления с помощью застежек
Прочитайте большеПолучить цитату
MFCEIL-H
Фиксирующие зажимы предотвращают перемещение панели по вертикали и горизонтали
Прочитайте большеПолучить цитату
MFCEIL-S
Для установки в сейсмических регионах
Прочитайте большеПолучить цитату
MFEXT-1250
Для подвешивания внутренних панелей там, где установщик желает выступа 1 1/4 «или 1 3/8»
Прочитайте большеПолучить цитату
Tech-Crete Processors Ltd.
Стеновые панелиTech-Crete CFI® представляют собой готовые наружные изоляционные панели, предназначенные для использования в фундаменте по периметру и установке в малоэтажных стенах. Рассмотрите их также для процессов в резервуарах, требующих контроля температуры.
Стеновые панели CFI® Факты:
Высокоэффективная изоляция и долговечная отделка за одно нанесение
Снижает затраты на электроэнергию
Легкий — 12-14 кг (26-30 фунтов) на панель
Легко устанавливается с помощью запатентованных специально разработанных монтажных зажимов из оцинкованной стали (входят в комплект поставки каждой стеновой панели)
Помогает контролировать местоположение точки росы
Идеально подходит для новых или модернизированных наружных работ над блочной или монолитной кладкой
Модернизация может быть выполнена без прерывания работ внутри здания
Может быть установлен в большинстве погодных условий
Можно покрыть на месте любым качественным каменным покрытием в соответствии с существующим цветом или улучшить внешний вид здания
Продлевает жизненный цикл каменных конструкций за счет минимизации воздействия цикла замораживания-оттаивания
Многоразовый
Бетонная облицовка чрезвычайно долговечна и легко ремонтируется
Изоляция из экструдированного полистирола марки Styrofoam ™ доказала свою прочность и выдающиеся влагостойкие свойства при укладке стен, обеспечивая отличную влагостойкость и долгосрочные значения RSI (R)
Установочные зажимы
Запатентованные зажимы, специально разработанные для монтажа панелей Tech-Crete Wall.
Sto Corp. представляет Sto Panel Technology
Атланта, Джорджия — 8 сентября 2016 г. — Sto Corp., инновационный мировой лидер в области облицовки, воздушных барьеров, покрытий и систем реставрации, предлагает самые передовые технологии в решениях для сборных стеновых панелей с Sto Panel Technology. Системный подход Sto к панельному строительству предлагает множество преимуществ по сравнению с традиционными методами строительства, включая скорость монтажа, стоимость и превосходные характеристики.Панели Sto легкие, энергоэффективные, прочные и имеют широкий спектр эстетических вариантов.
Сочетая более 30 лет исследований и усовершенствований с ведущей в отрасли облицовкой стен, Sto предлагает сборные наружные стены, которые экономят деньги и обеспечивают превосходную ограждающую конструкцию как для новых, так и для реставрируемых строительных проектов. Sto Corp. и ее дочерняя сеть Sto Panel Technology значительно улучшили сборные конструкции. Благодаря стандартизированным деталям, разнообразной отделке и быстрой установке Sto Panel Technology может предоставить решение, которое принесет пользу каждому члену проектной группы.
УНИВЕРСАЛЬНЫЙ ДИЗАЙН
Sto Panel Technology предлагает структуру панелей, подходящую практически для любой отделки зданий в отрасли. Его сборные панели включают стальные стойки, обшивку, барьер для воздуха и влаги Sto Gold Coat (StoGuard ® ), непрерывную изоляцию и огромный выбор эстетической отделки, в том числе тонкую кирпичную облицовку, облицовку из натурального камня, металлические панели и ведущий в отрасли акрил. покрытия.
ЭКОНОМИЯ ВРЕМЕНИ
Сборные внешние стены позволяют контролировать календарь и избегать ненужных задержек из-за погодных условий.Sto Panel Technology может сократить время монтажа ограждающей конструкции на 80% по сравнению с традиционной конструкцией, устанавливаемой на месте.
ЭКОНОМИЯ ДЕНЕГ
В современных помещениях Sto производственные затраты одинаковы от первого до последнего этажа. Sto Panel Technology экономит деньги за счет отказа от строительных лесов, подъемников стрелы и поворотных ступеней, а также за счет уменьшения сложности работы на больших высотах. Его производственные мощности открыты круглый год, что позволяет избежать нехватки рабочей силы и общей неэффективности традиционных рабочих мест.Технология Sto Panel Technology, которая весит более чем на 50% меньше, чем традиционные облицовочные кирпичи и сборные панели, дополнительно сокращает бюджет за счет минимизации количества бетона и конструкционной стали, необходимых для поддержки конструкции.
ИСКЛЮЧИТЕЛЬНОЕ КАЧЕСТВО
Здание в хорошо освещенном помещении с контролируемой температурой позволяет Sto построить ограждающую конструкцию здания высшего качества. Тщательный надзор Sto за строительством вашего здания гарантирует, что отделочные поверхности, а также барьеры для воздуха и влаги будут установлены в точном соответствии со спецификациями производителя.Sto Panel Technology инвестировала в тестирование ASTM, соответствие строительным нормам и энергетическим кодексам. Результатом всех этих испытаний является первая в отрасли пятилетняя гарантия на характеристики сборных стеновых панелей.
ОТ ПОБЕРЕЖЬЯ ДО ПОБЕРЕЖЬЯ
Имея 21 филиал и 50 офисов по всей стране, Sto Panel Technology обеспечивает стабильное качество и производительность по всей стране. Подавляющее большинство Соединенных Штатов находится в пределах однодневного транзита от филиала Sto Panel Technology, что позволяет снизить расходы на грузовые перевозки и управление.
За дополнительной информацией обращайтесь к исполнительному директору Sto Panel Technology, Доминику П. Баруффи, II, по адресу [email protected], или к Мэтью Грейвсу, президенту компании Great Lakes Prefabrication, по адресу [email protected], или посетите сайт http: // www.stopanels.com/.
Стеновые панели TECTUM Finale | Потолочные решения Armstrong — коммерческие
TECTUM FINALE Потолки и стены с высоким содержанием NRC обеспечивают долговечные, экологичные и акустические решения для самых разных сфер применения.
!
Приносим извинения! Один или несколько вариантов выбора, сделанных для этого ссылочного номера, больше не доступны. Попробуйте создать другую конфигурацию.
Начать новую конфигурацию
NRC (коэффициент шумоподавления) — это стандартное измерение акустического поглощения материала в диапазоне от 0.От 00 (без поглощения) до 1,00 (полное поглощение).
CAC (класс затухания потолка) — это стандартное измерение способности потолочной системы блокировать звук между двумя закрытыми пространствами. Для обеспечения конфиденциальности речи рекомендуется значение CAC 35 или больше.
NIC (класс шумоизоляции) — это стандартное измерение полного затухания звука между двумя закрытыми пространствами. Учитываются потолок, стены и другая внутренняя отделка.
AC (класс артикуляции) — это стандартное измерение способности потолочной системы ослаблять звук в большом открытом пространстве.Для уменьшения отвлечения речи рекомендуется значение AC 170 или более.
Sabin — это единица измерения общего звукопоглощения акустического объекта (например, лопастей, перегородок, облаков и навесов).
Теперь стандартные продукты, доступные в течение 4 недель или меньше, предлагают множество вариантов и короткие сроки выполнения, чтобы удовлетворить большинство бюджетов. Стандартные размеры и цвета означают, что не требуется заводских чертежей или предоставления одобренных образцов. Пакет с разнообразным портфелем решений Armstrong.Хотите узнать больше? Ознакомьтесь с программой FAST для специальных потолков.
Время выполнения :
- {% #each controlOptions.fastSizes%}
- {% этикетка %} {% /каждый %}
Цвет : {% getColorsByGroup (controlOptions.colors) [0] .colors [0] .label%}
{% #if controlOptions.fastSizes.length> 1 &&! hideFastColorDisclaimer%}
(только выбираемые цвета являются частью программы FAST134)
{% /если %}
{% group%}
{% / if%} {% /каждый %} {% /если %} {% #if controlOptions.designs.length> 0%} {% # controlOptions.designs%} {% #if hasNoDesign%} {% еще %} {% /если %} {% displayLabel || этикетка %} {% / controlOptions.дизайн%} {% #if controlOptions.designs.length> = 14%} {% /если %} {% /если %}Размер :
Выберите из стандартных размеров
{% #if controlOptions.sizes.length> 0%} {% /если %} {% #if fastSize%} {% еще %} Размеры на заказ (Введите размеры по 0.25 дюймов) {% /если %} {% #if fastSize%}(введите размеры с шагом 0,25 дюйма)
{% /если %}Укажите с шагом 0,25 дюйма
Укажите число между минимальным и максимальным диапазоном
{% #if controlOptions.perforations.length> 0%} {% # controlOptions.perforations%} {% #if hasNoPerforation%} {% еще %} {% /если %} {% этикетка %} {% / controlOptions.перфорация%} {% #if controlOptions.perforations.length> = 14%} {% /если %} {% #if showCustomPerforations%} {% /если %} {% /если %} {% #if controlOptions.edges.length> 0%} {% #controlOptions.края%} {% #if hasNoEdge%} {% еще %} {% /если %} {% этикетка %} {% /controlOptions.edges%} {% #if controlOptions.Edge.length> = 14%} {% /если %} {% /если %} {% #if controlOptions.acousticOptions.length> 0%} Акустика : {% #panelOnly%} (только панель) {% / panelOnly%}Что это? {% #controlOptions.ousticOptions%} {% этикетка %} {% /controlOptions.acousticOptions%}
* См. Техническое описание способов монтажа
{% #if showAcousticsDisclaimer%}Акустические параметры основаны на размере и других выбранных параметрах.
{% /если %} {% #if showAcousticsInfillPanelDisclaimer%}Акустические показатели достигнуты с помощью филенки.См. Подробности на странице данных.
{% /если %} {% /если %}Доступные панели заполнения (указываются отдельно)
Акустические показатели достигнуты с помощью филенки. См. Подробности на странице данных.
Тканевая монтажная рейка
Тканевая монтажная рейка-8CF4A18693D44043EEFDAA895AA98360 -8CF4A18693D44043EEFDAA895AA98360 Вернись Все категории Категории Дом / Тканевый монтажный рельс 22 доллара.89 75,60 долл. США 17,73 $ 18,75 долл. США 57,98 долл. США 11 долларов.15 8,75 долл. США
На акустику и шумоподавление часто не обращают внимания при проектировании помещений. Система стен из растянутой ткани от Tech-Wall значительно улучшит акустику в любой комнате. За счет уменьшения реверберации речь будет звучать четче, а передача звука между помещениями будет уменьшена. Это означает более тихую учебу и более приятную среду для учебы, работы и проживания.Стандартные светоотражающие панели Drywall & Paint, даже обернутые винилом, вредны для акустики комнаты. * Добавьте стиля и уменьшите шум в любой комнате * Укажите правильную систему стен из растянутой ткани для своего следующего проекта. Направляющая Tech-Wall — это бюджетное решение, одобренное для замены других более дорогих монтажных рам на тканевой основе от таких компаний, как Acoustical Solutions, Fabricmate, CLIPSO, Novawall, 9016 Fabricwalls, Eurospan и многие другие. Просто мы продаем «Ткань для крепления» на 70% дешевле, чем у других производителей … * Как это работает * * Клеи или клеи не используются для удержания ткани внутри место * Челюсти гусеницы «захватывают» ткань, удерживая ее в натянутом состоянии и не позволяя зацепиться за нее или соскользнуть. Система направляющих также позволяет при необходимости легко заменять тканевое покрытие без необходимости заменять всю панель, как при использовании обычной липкой доски с виниловой оберткой.Сначала дорожка устанавливается по периметру покрываемой территории. Затем внутри периметра рельсового пути устанавливается акустический изоляционный материал. Затем акустическое или липкое тканевое покрытие плотно натягивается и заправляется в зажимы гусеницы. Готовый продукт не расшатывается, не провисает и не образует ямочки. В отличие от предварительно изготовленных обернутых панелей, полевые измерения редко требуются, когда используется система монтажных направляющих из ткани tech-wall, время выполнения заказа не является проблемой, и направляющую и сердечник можно установить заранее, пока рабочая площадка все еще грязная, оставляя покрытие будет установлено ближе к концу проекта.Важность этого невозможно переоценить; на крупных проектах «БЫСТРЫЙ ТРЕК» это единственный способ, которым бригада может установить большое количество панелей в кратчайшие сроки. * Что вам нужно знать * При покупке или выборе «Стеновой системы из растянутой ткани» компании Tech-Wall Inc необходимо в первую очередь выбрать профиль и толщину направляющей Tech-wall. Наша направляющая из экструдированного полимера доступна со стандартным квадратным или скошенным краем профиля. Все стыки также могут быть скошенными или квадратными.Два профиля часто используются вместе для достижения наилучшего внешнего вида. Это то, что делает монтажную направляющую Tech-Wall лучшей в отрасли. Этот раздел предоставит вам ценную информацию о материалах, рекомендуемых для использования с каждой гусеничной системой. Поскольку гусеничная система изготавливается на месте, длина панелей не ограничивается. При использовании стандартных готовых панелей, обернутых тканью или винилом, у вас есть вертикальный стык панелей через каждые 4 фута. В «Системе стен из растянутой ткани» от Tech-Wall широко распространены панели размером 100 футов и более! Теперь, благодаря использованию нашего процесса склеивания ULTRASONIC, мы больше не ограничены шириной необходимых покрытий для промежуточных направляющих. Стена размером 20х10 дюймов может быть сделана в одной панели, что увеличивает экономию средств за счет уменьшения количества используемых направляющих.Стандартная толщина направляющих Tech-Wall составляет (1/2 дюйма) и (1 дюйм). Это хорошо работает с наиболее распространенными акустическими и клейкими материалами сердцевины. Однако толщина стеновых панелей до шести дюймов может быть достигнута за счет каркаса рельсовой системы, что позволяет нам учесть любые требования к акустическим характеристикам. Трасса устанавливается по заданной схеме. При использовании «Стеновой системы из растянутой ткани» компании Tech-Wall Inc настоятельно рекомендуется использовать железные дороги, поскольку они позволяют максимально использовать ткань, а также сводят к минимуму количество стыков панелей.Сейчас широко распространены размеры панелей до 100 футов в длину. (½ дюйма) направляющие профили для стеновых панелей с возможностью прихватывания. Долговечность и устойчивость! Система стен из растянутой ткани Tech-Wall (½ дюйма) превратит скучную классную комнату в высокотехнологичную среду обучения. Учителям и ученикам нравится использовать стены в качестве холста. Используется ли он как стена для обучения, вешает работу ученика или даже украшает его на праздники. Наша (1/2 дюйма) система натяжных стенок с возможностью приклеивания прослужит долгие годы.Благодаря единственной бесплатной 15-летней программе замены ткани Tech-Wall имеет лучшую гарантию в отрасли. Система стен из растянутой ткани Tech-Wall (½ дюйма) превратит скучную классную комнату в высокотехнологичную среду обучения. (1 дюйм) Профили направляющих для акустических стеновых систем (1 дюйм) Направляющая из стекловолокна толщиной 6 пкф — наша самая популярная акустическая система. Обеспечивает отличную эстетику и акустику. Наиболее рентабельная планировка — это одинарная полоса длиной 5 ½ ‘, «проложенная» горизонтально по комнате.Для покрытия всей стены можно использовать две или более ленты; такая планировка не только обеспечит наилучшую акустику и конфиденциальность речи, но также устранит необходимость в покраске и уменьшит время подготовки стен (стены нужно только проклеить огнестойкой лентой). Акустическая система диаметром один дюйм часто используется вместе с системой крепления (½ дюйма). Формы неограниченного размера могут быть выполнены с минимальным временем выполнения заказа или без него при указании Tech-Wall «Стеновая система из растянутой ткани». За последние двадцать пять лет «Стеновая система из растянутой ткани» Tech-Wall успешно использовалась во многих школах, студенческих домах, комнатах общежития и других образовательных проектах.Компания Tech-Wall, которую гордятся своей способностью противостоять ежедневным злоупотреблениям, при этом предлагая индивидуальный взгляд на конкурентоспособную цену, является лучшим выбором. Стандартные панели с виниловой пленкой и готовые на заводе накладки не могут соответствовать универсальности нашей системы. Предварительно изготовленные накладки на виниловую пленку не дают никаких акустических преимуществ (будучи акустически отражающими, они увеличивают шум и уменьшают четкость речи), в то время как «Система стен из растянутой ткани» от Tech-Wall улучшает акустику, разборчивость речи и снижает уровень шума в помещении.
