Тэны для батарей отопления: Тэн в батарею — 15 глупых ошибок при сборке радиатора отопления своими руками.

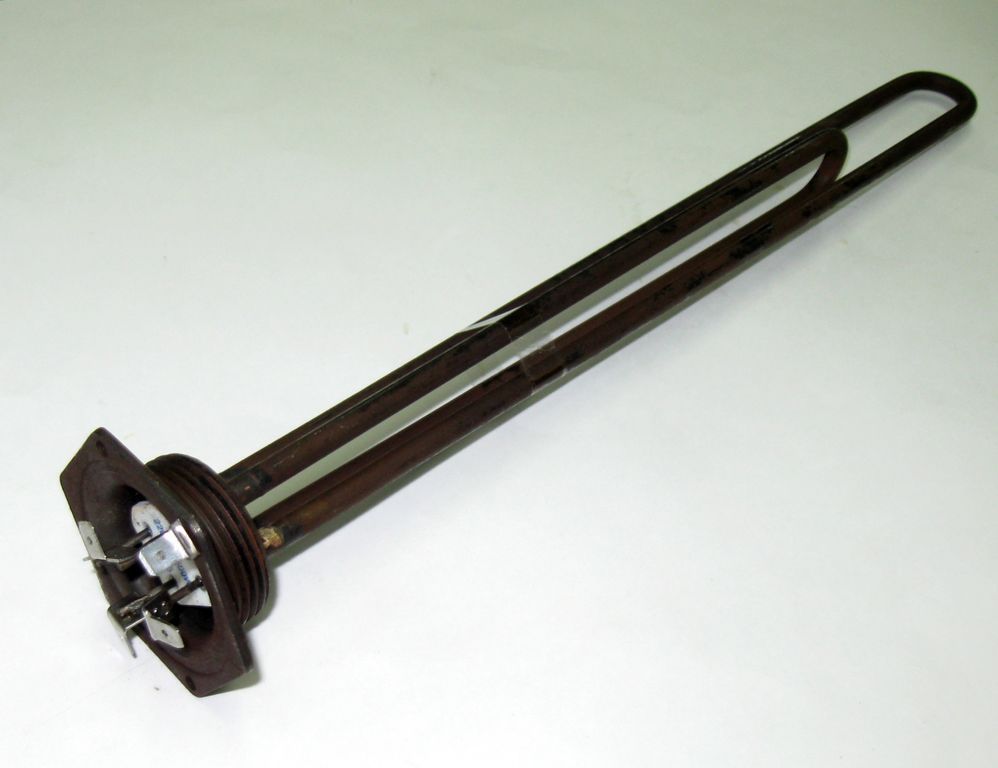

Вышедший из строя ТЭН

Лучше всего использовать дистиллированную воду, так как она содержит минимальный % примесей. При нагреве они формируют на поверхности защитной оболочки слой накипи. Это приводит не только к потере эффективности работы устройства, но и является основной причиной коррозии.

Во время установки тена в систему отопления нужно предварительно ознакомиться с инструкцией от производителя. Если в ней указано, что торцевые стыки электродов должны быть дополнительно герметизированы — это обязательно выполняется. В противном случае при попадании воды на поверхность нагревательной спирали повышается опасность для проживающих в доме. Ознакомившись с этими правилами можно приступать к установке тэна для отопления.

Не каждый тэн подходит для радиатора отопления. Следует выбирать только специальные модели с соответствующим монтажным диаметром.

Основной вид нагрева

1. Используются в небольших помещениях с непостоянным пребыванием в них человека, к примеру:

• • подсобные помещения;
  • гаражи;
  • различного рода мастерские.

Совет: при таком варианте использования ТЭН устанавливается в радиатор, заполняемый маслом небольшой вязкости.

Отказ от применения воды в нагревателе обусловлен возможностью ее замерзания при низкой температуре. Такой нагревательный прибор идентичен масляному радиатору и ему не нужно подключение к центральной или локальной отопительной системе. Циркуляция масла происходит исключительно внутри нагревателя.

Универсальный ТЭН для радиаторов отопления с терморегулятором

1. Еще один вариант использования – для эпизодически посещаемых загородных домов или дач. Устройство создается по такому же принципу, как и в первом случае, но самих приборов устанавливается большее количество.
2. В регулярно отапливаемых домах, зданиях, офисах и дачах с отсутствием централизованной системы обогрева. В данном случае основным источником тепла также служит нагревательный прибор с установленным ТЭНом внутри.

Совет: если обогрев помещения производится постоянно, вместо масла внутрь прибора можете залить воду и использовать ТЭН для радиатора с терморегулятором .

Вспомогательный обогрев частного дома

При наличии в доме системы централизованного обогрева, использующей единый водяной контур, трубчатые электронагреватели могут использоваться для вспомогательного нагрева теплоносителя.

Возможные способы применения:

1. С котлами, использующими в качестве основного топливного элемента уголь или дрова, ТЭНами можно осуществлять подогрев теплоносителя. Особенно это актуально в те моменты, когда отсутствует возможность обслуживания котла и заполнения его топливом.

Радиаторный ТЭН со встроенным термостатом для поддержки в помещении заданной температуры

1. В нагревателях, работающих на жидком топливе или сжиженном газе, нагрев теплоносителя ТЭНами не будет обходиться дороже. А в случае установки двухтарифного счетчика на электроэнергию возможна и экономия, ночной тариф обычно значительно дешевле дневного.

Вспомогательный обогрев квартиры

В многоэтажных домах, офисах или различного рода производственно-хозяйственных помещениях с подключенным централизованным отоплением также есть возможность монтажа ТЭНов в батареи. Такой способ нагрева применяется в том случае, если центральное теплоснабжение не может обеспечить нужные параметры теплоносителя в батареях отопления.

Но этот вид монтажа ТЭНов имеет несколько отрицательных моментов:

• не представляется возможным законным путем использовать чугунные радиаторы с ТЭНом, подключенные к системе центрального отопления, так как получить подобное разрешение в обслуживающей организации весьма затруднительно;

ТЭН с терморегулятором для чугунного радиатора по длине должен быть чуть меньше отопительного прибора

• большая стоимость работ по переоборудованию отопительной системы;
• экономически нецелесообразно во время эксплуатации, так как дополнительно подогретый теплоноситель будет уходить и обогревать другие квартиры. Если же перекрывать радиатор от поступления теплоносителя из центральной системы отопления, счета за отопления все равно придется оплачивать.

Монтаж ТЭНа в нижнюю часть чугунной батареи

Характеристика приборов

Рассмотрим положительные и отрицательные моменты использования ТЭНов:

Выбор 4 главных параметра

Чтобы прибор работал долго и эффективно, при покупке учитывается:

1. Мощность. Рассчитывается с учётом региона, теплопотерь здания, отапливаемой площади. Ориентировочное значение для средней полосы РФ — 1 кВт энергии на 10 м2.

Внимание! Когда ТЭН нужен как дополнительный нагреватель, достаточно мощности, составляющей 75% от общей теплоотдачи радиатора. В противном случае вы переплатите за ресурс, который не будет использоваться из-за постоянного отключения ТЭНа

1. Длина. Фактор влияет на циркуляцию жидкости в радиаторе и равномерность прогрева секций. Длину трубки выбирают на 7–10 см короче радиатора.
2. Назначение. Устройство ТЭНов для разных типов батарей не имеет принципиальных отличий, за исключением материала и диаметра фланцевой заглушки. Поэтому перед покупкой изучите рекомендации производителя.
3. Автоматика. ТЭНы выпускаются в двух вариантах: с терморегулятором, встроенным в корпус и с внешним управляющим модулем. Первые дешевле, подходят для дополнительного нагрева. Вторые подключаются с использованием дополнительной наружной электроники, чаще применяются как основной нагревательный аппарат.

Для чугунных батарей

Электронагреватели с терморегулятором для чугунных радиаторов отличаются от других диаметром заглушки. Её типовой размер составляет 32 мм, что по сантехническим канонам равна 1 1/4 дюйма. Информация о соответствии ТЭНа определённому виду отопительного оборудования всегда есть в техпаспорте.

Чтобы достичь максимальной полноты прогрева, также учитывают теплоотдачу чугунных секций, линейные размеры, тип управляющей электроники.

Фото 1. Три ТЭНа для чугунных батарей разной длины, выполнены из нержавеющей стали.

Для котлов отопления

В котельном оборудовании устанавливается 1–3 и более трубчатых электронагревателей или специальные тэн-блоки. Если требуется замена устройства, учитывают следующие параметры:

• мощность ТЭНа — должна соответствовать характеристикам, заявленным производителем котла;
• тип, напряжение электросети;
• форму, размеры электронагревателя;
• вид ТЭНа — «мокрый» или «сухой», последний не контактирует с жидкостью, поэтому используют теплоноситель любого качества;
• наличие терморегулятора.

Основное правило при замене ТЭНа — выбор марки устройства, разрешённой производителем котла.

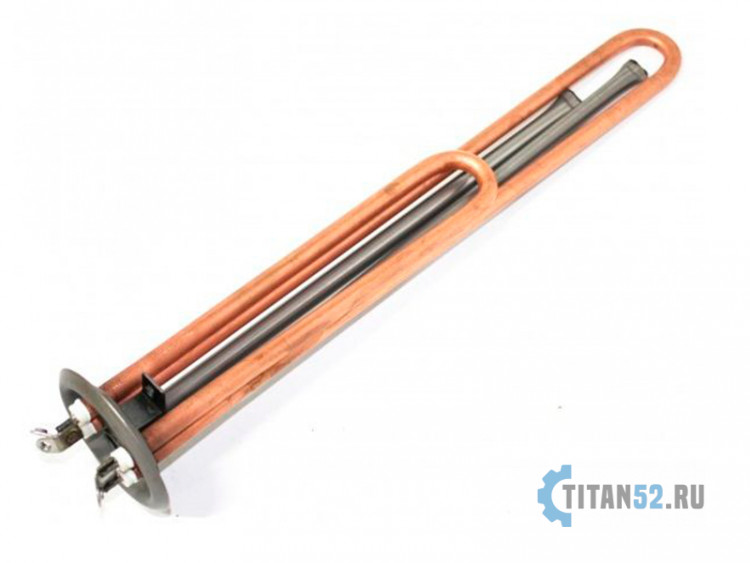

Фото 2. ТЭН для электрического котла для нагрева воды с высокой мощностью 6 кв, оснащен терморегулятором.

Как правильно выбрать тэн для чугунного радиатора

Чтобы тэн действительно стал эффективным помощником, нужно подбирать его по следующим параметрам:

• Прежде всего, следует ориентироваться на мощность нагревательного устройства. Чтобы подобрать по мощности тэн для чугунной батареи, необходимо рассчитать, какой она должна быть. Если ориентироваться на показатели СНиП, то для обогрева 10 м2 потребуется 1кВт мощности, но это не единственный показатель, который следует учесть.
• Немалое значение имеет то, из какого металла сделан, и как работает радиатор отопления. Существует разница между нагревательными элементами для чугунных батарей и алюминиевых или биметаллических. Для первых выпускают тэны другой формы и с большим диаметром заглушки.

При покупке нагревателя нужно уточнить, для какого типа радиаторов он приспособлен.

• Чтобы правильно подобрать тэн по длине, нужно ориентироваться на количество секций в радиаторе. Как правило, оптимальной считается длина прибора на 10 см короче батареи. Это позволит ему равномерно и быстро нагревать теплоноситель в устройстве.
• Можно установить тэн в батарею отопления с термостатом, если он будет использоваться в качестве дополнительного источника тепла. Когда его функцией является обогрев дома или квартиры, то потребуется дополнительная наружная электроника, позволяющая автоматизировать процесс отопления. Это несколько удорожает сам прибор, но помогает экономить на энергоресурсах при его эксплуатации.
• Давление в батареях центрального отопления так же следует учесть. Если оно склонно к повышению, то следует периодически стравливать воздух при помощи крана Маевского.

Важно: в вопросе покупки качественного тэна следует подходить не с позиции цены, страны производителя и качества, а по техническим характеристикам, указанным в техпаспорте

Как правило, недорогие китайские модели сразу привлекают внимание, но не стоит ориентироваться по стоимости, когда тэн должен стать основным источником тепла. В этом случае потребуется надежное и мощное устройство, а оно не может быть дешевым

Применение

В каких случаях становится целесообразной эксплуатация отопительной системы на основе электрических тэнов? Данные элементы можно использовать для организации автономных, локальных обогревателей, дополнительного подогрева теплоносителя либо в структуре централизованной системы отопления.

Особенно актуальным такое решение выглядит в случае необходимости создания «аварийной» системы обогрева жилья. При крайне нестабильной работе отопления тены поддерживают комфортный уровень тепла и уберегают радиаторы от промерзания.

Применение наряду с тенами функциональных термостатов позволяет точно отрегулировать температуру теплоносителя. Наличие специальных датчиков температуры уберегает устройство от перегрева.

Помимо основных способов применения тенов, существует ряд дополнительных функций:

1. Режим «Турбо» — при соответствующем управлении терморегулятором нагревательный элемент некоторое время выдает максимальную мощность. Это дает возможность быстро и качественно обогреть помещение до достижения необходимой температуры.
2. Функция «Антипромерзание» — поддерживает минимальную температуру, не позволяя теплоносителю замерзнуть в радиаторе отопления.

Давайте рассмотрим более конкретно, что представляет собой электрический тен для батареи отопления. По-сути данный обогревательный элемент является не более чем металлической трубкой, в которую вмонтирована медная спираль. При помощи специального наполнителя спираль изолируется от трубки.

Такая простая конструкция встроена в защитный корпус, который обеспечивает безопасность и надежность эксплуатации нагревательного элемента.

Разновидности трубчатых нагревателей для радиаторов

При всей простоте конструкции в продаже можно найти различные вариации радиаторных ТЭНов. Прежде всего, варьируется мощность нагревательных приборов. Модели с минимальной мощностью «выдают» порядка 0,3 кВт, с максимальной – 6 кВт. Различаются устройства исполнением корпуса. Учитывая, что конфигурация и расположение радиаторов может быть разным, встречаются ТЭНы с левой или с правой резьбой.

Разниться может и диаметр устройства. Связано это с сечением пробки заглушки радиатора, на место которой монтируется прибор. Стандартный размер – 40 мм. Принципиального различия между устройствами, предназначенными для монтажа в радиаторы из различных материалов, нет. Их конструкция аналогична, может отличаться только диаметр. В продаже можно найти одинарные и двойные ТЭНы.

Двойные ТЭНы более удобны в использовании. Они позволяют значительно увеличить скорость разогрева теплоносителя, но при этом они отличаются от одинарных аналогов более высокой ценой

Последний более удобен в эксплуатации. В момент включения активируются сразу оба элемента, за счет чего происходит максимально быстрый разогрев теплоносителя. После этого один из элементов отключается, что позволяет экономить энергоресурсы. Некоторые модели оснащаются дополнительным функционалом. Производитель использует только две функции:

• Турбонагрев. Дает возможность максимально форсировать увеличение температуры в комнате. В устройство обязательно встраивается терморегулятор, который позволяет изменять интенсивность обогрева.
• Антизамерзание. Этот режим позволяет предотвратить возможное размораживание всей системы при снижении температуры до отрицательных значений. ТЭН автоматически поддерживает минимально допустимую температуру, потребляя при этом небольшое количество электроэнергии.

Помимо этого, нагреватели для радиаторов различаются длиной и наличием либо отсутствием терморегулятора.

Особенности выбора

Электронагреватели, предназначенные для батарей отопления, могут различаться несколькими параметрами. Поэтому к выбору следует подходить грамотно

Ниже рассмотрим,на что следует обращать внимание при выборе ТЭНа.

Мощность является одним из важнейших параметров, так как от него зависит теплоотдача прибора. Поэтому, прежде всего нужно рассчитать необходимую мощность, для комфортного обогрева помещения.

В среднем на каждые 10 м 2 требуется 1 кВт мощности. Для более точного расчета необходимо учитывать регион и теплопотери помещения.Правда, если обогреватели будут использоваться в качестве дополнительного элемента обогрева, то достаточно в два раза меньшей мощности.

Обратите внимание! Не имеет смысла использовать нагреватель мощнее 75 процентов от теплоотдачи самого радиатора, так как его возможности не будут использоваться в полной мере.

Биметаллический радиатор с электрическим нагревающим элементом

Тип радиатора

ТЭНы для алюминиевых радиаторов отопления и биметаллических батарей конструкционно не отличаются от нагревающих элементов для чугунных приборов.

Однако, различия заключаются в следующих моментах:

• Форме наружной части корпуса.
• Материале заглушки.

ТЭН для алюминиевого радиатора имеет заглушку диаметром в один дюйм. Диаметр же заглушки для стандартных чугунных батарей составляет 1¼ дюйма.

Поэтому прежде чем приобрести нагреватель, следует обратить внимание на то, для каких типов батарей он предназначен. Данную информацию обычно содержит инструкция, которая имеется в комплекте.

Длина греющего элемента

Важным параметром выбора является длина ТЭНа. Как несложно догадаться, от этого зависит равномерность нагрева батареи и циркуляция жидкости. Соответственно, длина подбирается в зависимости от количества секций прибора.

В идеале обогревающий элемент должен быть на 10 см короче батареи. В таком случае нагрев жидкости будет осуществляться максимально равномерно.

Автоматика

Автоматика может быть встроенной и наружной. Следует отметить, что радиаторный ТЭН со встроенным термостатом стоит дешевле, чем компоненты по отдельности. Однако, наружная электроника, как правило, более функциональная.

Выбор зависит от предназначения обогревателя. Если он будет использоваться как основной источник тепла, то можно установить наружную электронику для обеспечения максимального комфорта обогрева. Если же устройство планируется использовать как дополнительное, подойдет и ТЭН для радиаторов отопления с терморегулятором в одном корпусе.

Недорогой ТЭН с терморегулятором для чугунного радиатора

Производитель

Что касается производителя, то в данном случае выбор не так важен. Дело в том, что известные европейские компании не занимаются выпуском данного оборудования. Поэтому на рынке, как правило, можно встретить изделия польского, украинского и турецкого производства.

Все эти ТЭНы достаточно схожи по качеству, поэтому следует уделить больше внимания их характеристикам. Единственное, лучше воздержаться от приобретения китайских изделий, так как поставщики нередко завозят наиболее дешевые, низкокачественные модели. Однако, и среди них иногда попадаются достойные нагреватели.

Вот, пожалуй, и все основные моменты, которые важны при выборе ТЭНов для батарей.

Использование ТЭНов для радиаторов не дает какой-либо выгоды, по сравнению с другими видами электрического отопления. Однако,эти нагреватели являются отличным вариантом для обогрева всевозможных хозяйственных помещений. Кроме того, их можно использовать в качестве дополнительного или аварийного источника тепла.

Получить дополнительную и полезную информацию по обозначенной теме можно из видео в этой статье.

Конструкция ТЭНа для радиаторов отопления, используемые материалы

Электротэн, помещенный в батарею отопления, является одним из способов, позволяющих обогреть воздух в помещении. Строение прибора шаблонно:

• корпус, выполненный в виде тонкостенной (0,8÷1,2 мм) электросварной или цельнотянутой металлической трубки округлого или плоского сечения. Материалом может служить углеродистая или нержавеющая сталь. «Нержавейка» применяется в том случае, если планируется нагрев рабочей поверхности более 450°С. Стальная трубка для увеличения срока эксплуатации может быть подвергнута никелированию или хромированию;

Металлическая трубка ТЭНа.

• спиральный нагревательный элемент, выполняемый из нихромовой проволоки высокого удельного сопротивления;
• наполнитель, обладающий электроизоляционными свойствами и хорошо проводящий тепло. В качестве последнего используется периклаз (кристаллическая смесь магниевых окислов), а также кварцевый песок. Заполненная диэлектриком трубка герметично опрессовывается, после чего ей придается необходимая изогнутая форма, а изоляторы покрываются влагоизоляционным кремнийорганическим соединением.

Монтироваться такой ТЭН может внутри любого радиатора отопления (стального, алюминиевого, чугунного, биметаллического или медного). Устройство предназначено для дополнительного повышения температуры теплоносителя стандартной отопительной батареи и способно вырабатывать до 2,5 (а промышленные до 6,0) кВт мощности. Потери при преобразовании электроэнергии в тепловую, практически отсутствуют, хотя надеяться на экономию денег при использования прибора не следует.

Гайка с резьбой.

Электронагреватели трубчатого типа дают возможность собрать практичную и достаточно эффективную отопительную систему основного или дополнительного обогрева. К достоинствам приборов можно отнести:

• Предельную простоту монтажа. С этой работой справится каждый начинающий мастер.
• Невысокая стоимость устройства, правда, имеется в виду цена одного ТЭНа, без дополнительного оборудования.
• Большая надежность по сравнению с масляными радиаторами. Кроме того, батареи с ТЭНами ремонтопригодны. При выходе оборудования из строя будет достаточно заменить нагреватель.
• Наличие дополнительного функционала.
• Возможность автоматического управления отопительной системой, но для этого понадобится дополнительное оборудование.

Мы перечислили основные достоинства радиаторных ТЭНов, рассмотрим их значимые недостатки. Их довольно много. Прежде всего, это внушительные эксплуатационные расходы, что объясняется высокой стоимостью электроэнергии. Их можно снизить, если полностью автоматизировать управление системой отопления.

В этом случае ТЭНы будут включаться в работу только после того, как температура в помещении понизится до определенного минимальным значения. И выключаться по достижению температуры, определенной как комфортной. Работа в таком режиме максимально экономична.

Самые простые по конструкции радиаторные ТЭНы не оснащены автоматическим управлением. Чтобы автоматизировать такую систему, понадобится приобретение дополнительного оборудования

Однако оборудование для автоматизации потребует финансовых вложений. Если рассматривать покупку ТЭНа в комплекте с радиатором и с автоматикой, стоимость такого комплекта будет намного больше цены электрического конвектора или же масляного радиатора.

Но при этом последние по уровню предоставляемого комфорта ничем не уступают, а кое в чем даже превосходят радиаторы с ТЭНами. Например, последние требуют стационарной установки, тогда как электроконвекторы и масляные радиаторы более мобильны и компактны.

Кроме того, как и любой другой электрический прибор, в процессе работы ТЭНы генерируют магнитное поле. Его опасность для организма не доказана, равно как и безопасность. Поэтому стоит отнести наличие такого поля к отрицательным качествам устройств, ведь они монтируются в радиаторы, то есть находятся в непосредственной близости от людей.

В других отопительных системах, работающих от электричества, этот недостаток в какой-то мере нивелируется. К примеру, электрокотлы располагаются в нежилых помещениях, где присутствие человека кратковременно.

Один из самых значимых недостатков радиаторных ТЭНов — это относительно невысокая эффективность. Если сравнивать ее с эффективностью традиционных систем, работающих с жидким теплоносителем, она окажется значительно ниже. Связано это с тем, что в первом случае теплоноситель движется с довольно высокой скоростью. Благодаря этому радиатор прогревается достаточно быстро и полностью.

Чтобы увеличить теплоотдачу оборудованных ТЭНами радиаторов, можно накрыть стену, а которой закреплено устройство, отражающим экраном из фольги. Тепловое излучение будет двигаться только в комнату

Функционирование ТЭНа не в состоянии обеспечить такую высокую скорость. В результате нагрев корпуса батареи будет неравномерным. В нижней части температура будет намного выше, чем в верхней.

Учитывая, что в целях безопасности не следует допускать разогрев батареи выше +70ºС, такая температура будет присутствовать только в нижней части радиатора, где находится ТЭН. Следовательно, чтобы не допустить перегрева оборудования, придется уменьшать его мощность примерно на треть.

Что представляют собой электротены

Сейчас популярностью пользуются трубчатые электротены для отопления, которые состоят из одной или сразу нескольких нихромных спиралей, находящихся в металлической оболочке. Между спиралью и оболочкой укладывают перикласт – этот материал обладает прекрасными изоляционными качествами.

Современные устройства имеют нагревательные элементы, которые обладают хорошей прочностью и в то же время могут изменить свои размеры и форму под воздействием высоких температур. При этом ТЕНы не меняют своих технических характеристик. Эти электронагревательные элементы используются при производстве не только отопительного оборудования для бытовых целей, но и различных промышленных приборов. ТЕНы в промышленных устройствах должны иметь высокую мощность. Любой трубчатый элемент, независимо от его типа, имеет долгий срок службы. Сегодня существует несколько видов ТЕНов, которые выпускают производители электронагревательного оборудования. Прежде всего, они отличаются способом изготовления, но также имеют и другие особенности. Производители учитывают потребности и интересы потребителей: одни нагревательные приборы выпускаются в большом количестве, а другие – в малом. Нагревательное оборудование, выпускаемое небольшим тиражом, как правило, используется в отопительных системах, которые имеют определенные особенности. Соответственно, электронагревательные элементы в таких устройствах стоят дороже.

Разновидности ТЭНов

Существуют одинарные или двойные ТЭНы для радиаторов отопления, при этом необходимые габариты выбирают, в зависимости от размеров модернизируемого радиатора. Мощность прибора рассчитывают, исходя из площади отапливаемого помещения, при этом можно найти модели от 0,3 до 6,0 кВт. В продаже имеются изделия, как с правой, так и с левой резьбой, что позволяет устанавливать их в радиаторы любой конфигурации. Производители могут снабдить изделия некоторыми дополнительными функциями:

• антизамерзание. При выборе подобного режима, устанавливается температура, позволяющая предотвратить систему отопления от промерзания. Потребление электроэнергии в этом случае поддерживается на минимальном уровне;
• турбонагрев. Позволяет форсировать повышение температуры в помещении. При этом встроенный терморегулятор позволяет видоизменять интенсивность нагрева. Тэн для чугунной батареи оптимален для помещений с периодической посещаемостью (дачные домики, передвижные бытовки) или хозяйственных помещений без центральной системы теплоснабжения.

4 нагревателя для приборов отопления.

Что это такое

Трубчатый электрический нагреватель (ТЭН) представляет собой нагревательную вольфрамовую спираль в керамическом изоляторе, помещенную в герметичный металлический корпус.

ЭлектроТЭНы для радиаторов имеют еще несколько характерных особенностей.

• Оболочка нагревательного элемента выполняется из нержавеющей стали. Тем самым обеспечивается максимальная долговечность изделия и полностью предотвращается контакт находящейся под напряжением спирали с теплоносителем.
• Гайка, которая обеспечивает монтаж нагревателя в отопительный прибор — латунная. Резьба — трубная, левая или правая, размером 1 или 1 1/4 дюйма (ДУ 25 или ДУ 32).

Подсказка: эти размеры обеспечивают совместимость нагревательного прибора с резьбами в секциях под радиаторные пробки. Чугунные радиаторы с ТЭНом сопрягаются резьбой 32 мм, алюминиевые секции имеют 25-миллиметровые резьбы.

ТЭН превратил чугунную батарею на фото в автономный отопительный прибор.

• Опционально частью конструкции может являться термостат, обеспечивающий автоматическое поддержание заданной температуры теплоносителя.

Характеристики и ассортимент

Поскольку номинальная мощность приборов не регламентируется какими-либо отечественными или заграничными стандартами, в качестве примера модельного ряда мы приведем реальный ассортимент продукции белгородской компании Elektroten. Для знакомства с вариантами исполнения и текущими ценами этого вполне достаточно.

Комплект под резьбу 1 1/4 (ТЭН для радиатора с терморегулятором, шнуром и защитным колпаком)

Кроме того, из интересующей нас продукции компанией предлагаются:

• ТЭН для масляного радиатора (резьба 1 1/4 дюйма).
• Нагреватель для полотенцесушителей (резьба 1/2 дюйма).

Заметьте: эти ТЭНы тоже могут устанавливаться в радиатор при наличии переходника на соответствующую резьбу.

Установка ТЭНа

Перед монтажом устройства необходимо произвести расчеты мощности учитывая тип батареи и среднестатистические теплотехнические характеристики, которые являются нормой в данной местности.

Произведение расчетов

При определении показателя мощности можно использовать среднюю величину теплотехнических данных в РФ. Таким образом, при установке электронагревателя трубчатого типа в качестве главного отопительного устройства на 10 квадратных достаточно мощности 1 киловатт.

Для радиаторных ТЭНов, которые предполагается монтировать, как дополнение к основной системе отопления рекомендуется использовать показатель мощности в три раза ниже.

Номинальную мощность электрического нагревательного прибора можно рассчитать согласно формуле:

Q = 0.0011*M (T1-T2)/t

В данном случае M является массой энергоносителя, T1 — показатель температуры после нагрева, T2 – значение температуры до нагрева и t —  время необходимое для максимального повышения температурного режима.

Немаловажным фактором является технические характеристики самого электронагревателя, также теплоотдача батареи. Все необходимые данные об устройстве можно прочесть в прилагаемом к нему паспорте. Теплоотдача одной секции радиатора из чугуна в среднем составляет 1.40 ватт, а алюминия – 180 ватт. Поэтому мощность ТЭНа для одного объема батарей из разных материалов будет несколько отличаться.

Установка

Монтаж трубчатого электронагревателя не составляет сложности. Для этого необходимо:

• открутить с одной стороны заглушку на батареи;
• установить за счет резьбового крепления и прокладки из резины ТЭН.

Процесс подключения трубчатого электрического нагревателя имеет некоторые особенности:

1. Теплоноситель нагреваясь, способствует повышению давления в батарее. В связи с этим требуется установка расширительной емкости небольшого размера. Также можно оснастить радиатор клапаном, регулирующим в закрытой системе давление.
2. Крепежные соединения ТЭНа достаточно хрупкие. Поэтому при установке прибора следует осуществлять аккуратно, без дополнительных усилий.

Чтобы обеспечить максимальную эффективность электронагревателя лучше всего подключать его к нижней части батареи. Это обусловлено тем, что теплоноситель, остывая, опускается, а при нагревании подымается к верху.

Когда необходимо устанавливать электротен в батарею

Использование радиатора с ТЭНом помогает в аварийных ситуациях, в случае внезапного отключения центрального отопления. Пригодится оно и семьям с маленькими детьми или престарелыми членами семьи, ведь их организм наиболее уязвим в межсезонье, когда коммунальные службы уже (еще) не отапливают квартиры и микроклимат в них далек от комфортного. А иногда использование подобного вида отопления является единственно возможным (дача, бытовка, торговый киоск, хозяйственные постройки для домашней птицы). При этом радиатор с ТЭНом зарекомендовал себя более экономичным прибором, чем простой электрообогреватель или теловентилятор.

4 радиаторных нагревателя.

Предназначение отопительных ТЕНов

Электрические ТЭНы снискали популярность благодаря своей универсальности и высокому КПД. Вся потребляемая ими электроэнергия расходуется по прямому назначению – на обогрев окружающего пространства.

Основными отопительными приборами, где используются ТЕНы являются:

1. Переносные и стационарные масляные электрообогреватели.
2. Водяные радиаторы отопления.
3. Полотенцесушители для ванной.
4. Электрокамины.
5. Электроконвекторы.
6. Электрические котлы.

Указанное оборудование может использоваться в качестве основного или дополнительного источника обогрева. Стоит оно недорого, легко монтируется и не требует специальных навыков при эксплуатации.

Подключить ТЭН к чугунному радиатору центрального отопления можно после отсоединения общего стояка. Такой прибор можно использовать для основного и дополнительного обогрева

Как выбрать ТЭН для радиатора

• Мощность. По усреднённым показателям в зданиях, построенных по теплотехническим нормам десятилетней давности, в климатических условиях Московской области на 10 м2 площади помещения необходимо иметь 1 кВт тепловой энергии, точная цифра зависит от региона, утепления здания, конкретных теплопотерь помещения. То есть для основного отопления комнаты в 15 м2 необходимо установить ТЭН в 1,5 кВт электрической мощности, для дополнительного — в 2-4 раза меньше. Нет смысла использовать нагреватель мощнее, чем 75% теплоотдачи радиатора, он будет слишком часто отключаться, его возможности не будут реализованы в полной мере. Средняя теплоотдача одной чугунной секции — 140 Вт, алюминиевой — 180 Вт, точные данные конкретной модели можно узнать у поставщика или на сайте производителя. Соответственно, в батарею из 10 стандартных чугунных секций (теплоотдача 1,4 кВт) не стоит ставить ТЭН мощнее 1 кВт. Тэн для алюминиевого радиатора из 10 секций  (1,8 кВт) — до 1,35 кВт.

Относительно недорогой ТЭН со встроенным термостатом, датчик реагирует на температуру теплоносителя, а не воздуха в помещении

• Конструкция. Тэны для чугунных радиаторов принципиально не отличаются от нагревателей для чугуна и стали, разница может быть в материале заглушки и форме наружной части корпуса с терморегулятором. В инструкции к ТЭНу должны быть указаны типы отопительных приборов, для которых он предназначен. Диаметр заглушки в стандартных радиаторах — 1 1/4″ (40 мм), резьба может быть правой либо левой.
• Длина греющей трубки — немаловажный фактор, влияющий на полноту прогрева. Дело в том, что короткий ТЭН не сможет создать нормальную циркуляцию жидкости в тех секциях, куда он не достаёт. Поэтому в идеале длина нагревателя должна быть на 6-10 см короче батареи.

При подборе нагревателя нужно учитывать не только мощность, но и длину трубки

• Автоматика управления может быть наружной либо встроенной в ТЭН. В первом случае водонагреватель не имеет термостата, а подключен через терморегулятор, измеряющий температуру воздуха в помещении. Во втором терморегулятор может быть встроен в наружную часть его корпуса. Датчик, как правило, измеряет температуру теплоносителя.
• Производитель не столь важен. Именитые европейские компании таких приборов не выпускают, а польские, турецкие и украинские ТЭНы довольно схожи по качеству. К китайским нагревателям стоит отнестись с осторожностью, хотя и среди них есть достойные модели.

«Правильный» нагреватель — изолированный безопасный корпус, удобный терморегулятор

Устройство и принцип работы конструкции

Электро-тэн, который устанавливается на батарею, имеет конкретное устройство, о котором должен знать каждый человек, желающий установить оборудование для своих радиаторов.

По внешнему виду изделие представлено обычной трубкой из металла, в которой имеется специальная небольшая спираль, выполненная из меди. С применением особого наполнителя данная спираль никаким образом не соприкасается со стенками трубки. Весь этот элемент встраивается в специальный защитный корпус, обеспечивающий надежность применения электро-изделий.

Принцип работы элемента для отопления заключается в следующем:

• холодный и горячий теплоносители обладают разным весом, создается однонаправленный ток;
• жидкость в разогретом состоянии направляется наверх, а охлажденный теплоноситель опускается вниз.

Считается, что для радиаторов отопления. на которые устанавливается электро-тэн, отличным выбором в качестве теплоносителя считается трансформаторное масло. Оно очень быстро разогревается, а также отличается длительностью остывания.

Особенности установки системы

Перед непосредственными работами важно определиться. какой мощностью долженобладать тэн

чтобы он смог идеально справиться с обогревом конкретного помещения. От этого зависит комфортность применения оборудования. Поскольку если оно не будет справляться с поставленной задачей, то в помещении не будет оптимальной температуры. Поэтому производительность электроприбора должна быть выбрана грамотно.

Лучше всего выбирать изделие с терморегулятором. хотя оно и будет обладать более высокой стоимостью по сравнению с конструкцией без этого элемента. Однако после выполненной работы можно будет устанавливать определенные параметры, что существенно улучшит процесс использования помещения.

Сама установка должна осуществляться в соответствии с многочисленными требованиями и правилами безопасности. Если будут какие-либо ошибки или нарушения, то это может привести к опасности в использовании самого жилья или некачественной работе оборудования, которое не сможет справляться с обогревом помещения.

Поэтому желательно дополнительно монтировать особую защитную коробу, которая должна быть подобрана в соответствии с мощностью самого тэна.

Проведение расчетов

На первом этапе работы нужно произвести определенные расчеты. которые определяют, какое количество тэнов нужно произвести, и какой мощностью они должны обладать. Важно учитывать, на какие именно батареи будет осуществляться монтаж, поскольку одни изделия предназначаются для алюминиевого радиатора. а другие — для чугунной батареи .

Мощность тэнов зависит от того, какими особенностями обладает само помещение, которое нуждается в установке электро-отопления. Дело в том, что может иметься качественная теплоизоляция различных поверхностей, или же она может отсутствовать. Дополнительно учитывается наличие современных и теплых стеклопакетов и материал, из которого выполнены стены строения. Важно знать толщину стен и свойства фундамента, поскольку он может быть хорошо утепленным, поэтому теплопотери через пол будут небольшими.

В соответствии с правильно проведенными расчетами можно определить, какие тэны должны быть приобретены и в каком количестве. Здесь же решается, где они будут установлены, какими дополнительными элементами будут оснащены, и каковы будут особенности их монтажа в зависимости от вида.

Самостоятельное создание электрической отопительной системы

Как правило, любой тэн монтируется по одному и тому же принципу, независимо от его мощности, внешнего вида и особенностей. Лучше всего сразу оснащать его терморегулятором, обеспечивающим эффективное и комфортное использование данного изделия.

Весь процесс установки можно разбить на следующие этапы:

• изначально производится обесточивание прибора, в котором будет выполняться установка тэна;
• в батареях останавливается подача теплоносителя, далее из радиатора необходимо полностью слить жидкость;
• в том месте, где имеется нижняя пробка, начинается установка самого тэна, причем он должен полностью зайти в трубу, которая предназначена для подачи теплоносителя;
• далее можно заново подать жидкость в систему, при этом важно убедиться в том, что полученная конструкция является герметичной;
• тэн оснащается терморегулятором и другими элементами при необходимости, после чего его можно подключить к электрической сети.

Радиаторное электрическое отопление дома

Схема установки ТЭНа в радиатор

До того как врезать тэн в систему отопления нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами — 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.

Подключение ТЭНа к действующему отоплению

Если он будет использоваться как дополнительный способ нагрева воды — нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше — рекомендуется установить насос большей мощности.

При подключении радиатора к системе установка тэна для отопления дома будет невозможна. Для этого необходимо либо изменить схему подсоединения на верхнюю, либо установить нагревательный элемент верхней части батареи, что не рекомендуется специалистами.

Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:

• Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
• Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
• Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
• Монтаж блока с терморегулятором, если таковой есть в комплекте.

Пример установки ТЭНа в чугунный радиатор

После этого необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть — нужно демонтировать тэн и установить его снова, улучшив герметизацию.

Радиаторный электрический обогрев

При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:

• Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
• Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры — регулировка степени нагрева комнаты будет выполняться автоматически;
• Минимальная инерция нагрева системы.

Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.

Рекомендуется приобретать заводские радиаторы с установленными ТЭНами. Эффективность их работы выше чем у самодельных, так как в качестве теплоносителя используется специальное масло. Даже при выключенном нагревательном элементе она некоторое время будет отдавать тепло в помещение.

Этапы монтажа

Независимо от производителя устанавливается тэн в радиаторы отопления по единому принципу. Чтобы выполнить самостоятельный монтаж нагревательного элемента, достаточно следовать инструкции:

1. Прибор, куда будет произведен монтаж, должен быть обесточен.
2. Приостанавливается подача рабочей жидкости в батареи, после чего происходит ее слив.
3. Вместо нижней пробки устанавливается нагревательный тэн, который должен войти в трубу для подачи воды.
4. Восстанавливается подача жидкости, а затем происходит проверка герметичности радиатора.
5. Обогревательный элемент подсоединяется к электросети.

Меры предосторожности

• Применяя тэн для радиаторов системы отопления, следует придерживаться определенных требований безопасности.
• Устанавливая отопление, важно проверить надежность работы вентиляции. Также при выполнении работ необходимо переместить легко воспламеняемые и взрывоопасные вещества в защищенное, труднодоступное место на безопасное расстояние от отопительного прибора.
• Прежде чем выполнять подключение отопительного устройства с тэном и терморегулятором, стоит лишний раз проверить, насколько электропроводка справляется с возложенной на нее нагрузкой. Превышение допустимой мощности чревато перегревом проводов, возникновением коротких замыканий и возгораний.

• При подсоединении обогревательных приборов с тэнами нужно избегать применения обычных бытовых переносок. Оптимальным вариантом считается эксплуатация сетевых фильтров. Такое решение позволяет автоматически обесточить прибор при скачках напряжения в системе.
• Абсолютно недопустимо использовать батареи с электрическим нагревательным элементом для просушки вещей.
• При работе тэна происходит интенсивный подогрев рабочей жидкости. Его эксплуатация на протяжении долгого времени приводит к выжиганию кислорода. Поэтому длительное нахождение в таком помещении скрывает в себе опасность для здоровья.

В каких случаях применяется ТЭН для радиаторов

Трубчатые электронагреватели устанавливаются в любые теплообменники с внутренней камерой, заполненной жидкостью. Вследствие этого ТЭНы применяются очень широко.

Их устанавливают как основные и вспомогательные источники нагрева в следующих случаях:

• Когда нужен эпизодический обогрев дачи, гаража, хозяйственных и подсобных помещений, где нет основного источника тепла, радиаторов.
• Для постоянного отопления домов, офисных, производственных помещений без центрального теплогенератора.
• Как вспомогательный нагреватель в контуры с твердотопливным котлом без функции автоматической подачи горючего.
• Для теплосетей, работающих на дорогом топливе при условии использования ночного тарифа на электричество и установки многотарифного счётчика.
• Как альтернативный источник тепла, защищающий систему от промерзания при аварийной обстановке.
• В домах с центральным отоплением во время сильных холодов, когда ресурса ТЭЦ недостаточно.

При монтаже ТЭНов с терморегулятором в изолированные радиаторы для периодического обогрева, теплоноситель перемещается только внутри корпуса.

Чтобы отключённая батарея не промёрзла, для заполнения используют техническое масло пониженной вязкости.

При организации отопления для помещений с непрерывным обогревом, можно заливать воду.

Примечание! При установке ТЭНов с терморегуляторами в многоквартирных домах с централизованным отоплением, обязательно монтируют отсекающие вентили и байпасную перемычку. Запорная арматура нужна, чтобы тепло не уходило к соседям, без байпаса не будет работать общедомовая теплосеть.

Дополнительные функции

Трубчатые электрические нагреватели оснащены автоматикой, выполняющей регулировку температурного режима.

Термостаты различного типа (капиллярные, стержневые) удерживают нужную температуру жидкости в радиаторе, вовремя запуская и прекращая процесс нагревания.

Современные модели часто дополняются функциями:

• «Антизамерзания» — поддержка температуры +10º C, при которой теплоноситель не замёрзнет.
• «Турбо» — работы на максимальной мощности для очень быстрого прогревания помещения.

Автоматика трубчатых нагревателей бывает встроенной или наружной. Кроме оптимизации работы, термостаты обеспечивают безопасность – отключают нагреватели от электропитания при поломках и неполадках.

Критерии выбора

При подборе ТЭНа для радиатора следует учитывать его технические характеристики, а также параметры батареи. Основными факторами, влияющими на выбор устройства, являются:

1. Мощность. В помещениях с хорошими теплоизоляционными свойствами можно устанавливать нагреватели от 2 до 3 киловатт. В старых зданиях лучше всего использовать ТЭНы с более высокой мощностью.
2. Длина электронагревательной трубки. Рекомендуется приобретать ТЭНы на десять сантиметров короче батареи. Правильный подбор длины нагревательного устройства позволяет равномерно прогреть все секции радиатора.
3. Тип батареи. Чтобы ТЭН оптимально подходил к радиатору следует внимательно изучить его технический паспорт. В нем указывается, к каким видам батарей следует применять изделие.
4. Автоматическое управление. Такая опция есть не у всех моделей. Для удобства использования лучше всего приобретать ТЭНы с автоматикой, которые оснащены термостатом.

ТЭН должен быть на десять сантиметров короче радиатора

Также учитывается диаметр электронагревателя в соответствии с сечением заглушки на радиаторе. Немаловажным является правильное определения размещение резьбы.

Приобретать необходимо только качественные ТЭНы у проверенных производителей. Перед покупкой электроприбора следует проверить его целостность и исправность.

Как устроен электроприбор

Конструкция устройства практически не отличается от других ТЭНов. Корпус трубчатого электронагревателя выполняется из цельнотянутой или электросварной тонкостенной металлической трубки. Ее диаметр может варьироваться, а сечение быть плоским или округлым.

В качестве материала для изготовления корпуса чаще всего используется углеродистая сталь, но может быть выбрана и нержавейка, если рабочая поверхность прибора будет разогреваться до температур свыше +450С.

Чтобы защитить металл от коррозии и продлить время службы самого ТЭНа, стальной корпус хромируют либо никелируют. В качестве нагревательного элемента применяется спираль из нихромовой проволоки. Элемент имеет высокое удельное сопротивление, благодаря чему быстро разогревается. Спираль помещена внутрь корпуса, в оставшейся свободной внутренней полости — наполнитель.

В конструкции радиаторного ТЭНа обязательно присутствует спираль, которая отвечает за разогрев устройства. Она обладает высоким сопротивлением, поэтому при прохождении тока быстро нагревается

Корпус имеет высокие электроизоляционные свойства и при этом хорошо передает тепло. В качестве наполнителя может использоваться очищенный кварцевый песок либо периклаз — так называется смесь кристаллических окислов магния. После того, как корпус заполнен наполнителем, его опрессовывают и изгибают, придавая необходимую форму. Все изоляторы покрывают кремнийорганическим влагоизоляционным соединением.

Такой прибор может устанавливаться в радиатор любого типа: медный, чугунный, биметаллический и т.д. Устройство способно вырабатывать до 2,5 кВт мощности. Модели, предназначенные для промышленного использования, выдают до 6 кВт. Конструкция электротэна такова, что всю поступающую электрическую энергию устройство без остатка преобразует в тепловую, потери при этом практически отсутствуют.

Принцип работы устройства предельно прост. При активации он начинает быстро нагреваться, разогревая находящийся в непосредственной близости от него теплоноситель. По законам физики нагретая жидкость легче холодной, поэтому она начинает двигаться вверх . На ее место опускается более холодный теплоноситель. Поднявшись в верхнюю часть радиатора, разогретая жидкость отдает там свое тепло, остывает и опускается вниз.

Главный враг ТЭНов любого типа — известковый налет. Он неизбежно образуется на нагревательном элементе и постепенно приводит к тому, что устройство выходит из строя

Цикл повторяется многократно. Таким образом, электроприбор создает внутри батареи однонаправленный ток жидкости. Его скорость тем выше, чем больше мощность устройства. Исходя из практики, одним из лучших видов теплоносителя считается трансформаторное масло. Жидкость быстро разогревается и достаточно долго не остывает, постепенно отдавая свое тепло корпусу радиатора.

ТЭН для радиаторов отопления с терморегулятором, в чугунную батарею, котел

ТЭН — сокращённое название трубчатого электронагревателя, используемого для нагревания жидкой среды.

Прибор изготовлен в виде трубки, в которую заключён спиральный нагревательный элемент.

Устройство встраивается в радиатор, и преобразуя электрическую энергию в тепловую, обеспечивая прогрев теплоносителя.

В каких случаях применяется ТЭН для радиаторов

Трубчатые электронагреватели устанавливаются в любые теплообменники с внутренней камерой, заполненной жидкостью. Вследствие этого ТЭНы применяются очень широко.

Их устанавливают как основные и вспомогательные источники нагрева в следующих случаях:

• Когда нужен эпизодический обогрев дачи, гаража, хозяйственных и подсобных помещений, где нет основного источника тепла, радиаторов.
• Для постоянного отопления домов, офисных, производственных помещений без центрального теплогенератора.
• Как вспомогательный нагреватель в контуры с твердотопливным котлом без функции автоматической подачи горючего.
• Для теплосетей, работающих на дорогом топливе при условии использования ночного тарифа на электричество и установки многотарифного счётчика.
• Как альтернативный источник тепла, защищающий систему от промерзания при аварийной обстановке.
• В домах с центральным отоплением во время сильных холодов, когда ресурса ТЭЦ недостаточно.

При монтаже ТЭНов с терморегулятором в изолированные радиаторы для периодического обогрева, теплоноситель перемещается только внутри корпуса.

Чтобы отключённая батарея не промёрзла, для заполнения используют техническое масло пониженной вязкости.

При организации отопления для помещений с непрерывным обогревом, можно заливать воду.

Примечание! При установке ТЭНов с терморегуляторами в многоквартирных домах с централизованным отоплением, обязательно монтируют отсекающие вентили и байпасную перемычку. Запорная арматура нужна, чтобы тепло не уходило к соседям, без байпаса не будет работать общедомовая теплосеть.

Дополнительные функции

Трубчатые электрические нагреватели оснащены автоматикой, выполняющей регулировку температурного режима.

Термостаты различного типа (капиллярные, стержневые) удерживают нужную температуру жидкости в радиаторе, вовремя запуская и прекращая процесс нагревания.

Современные модели часто дополняются функциями:

• «Антизамерзания» — поддержка температуры +10º C, при которой теплоноситель не замёрзнет.
• «Турбо» — работы на максимальной мощности для очень быстрого прогревания помещения.

Автоматика трубчатых нагревателей бывает встроенной или наружной. Кроме оптимизации работы, термостаты обеспечивают безопасность – отключают нагреватели от электропитания при поломках и неполадках.

Принцип работы устройств с терморегуляторами

Работа ТЭНов с терморегуляторами основана на законах физики. После включения спираль раскаляется, прогревает наполнитель и корпус, тепло передаётся теплоносителю, находящемуся вокруг нагревателя. Горячая жидкость имеет меньшую плотность, потому выталкивается холодными массами вверх, на её место опускаются остывшие массы. Цикл повторяется непрерывно, пока работает агрегат.

Особенности

• Устройства для радиаторов отличаются узким нагревательным элементом и фланцем.
• Терморегуляторы обеспечивают высокую точность установки температуры.
• На корпусе размещён датчик контроля, предупреждающий перегревание.
• Импульсная работа помогает сэкономить электроэнергию.
• Для предохранения от влажной среды ТЭНы комплектуются защитными кожухами.
• Трубчатые нагреватели устанавливаются не только в радиаторы из чугуна, но и в батареи из других материалов.
• Тэны просты в монтаже, для установки разрешительная документация не требуется.

Вам также будет интересно:

Выбор: 4 главных параметра

Чтобы прибор работал долго и эффективно, при покупке учитывается:

1. Мощность. Рассчитывается с учётом региона, теплопотерь здания, отапливаемой площади. Ориентировочное значение для средней полосы РФ — 1 кВт энергии на 10 м².

Внимание! Когда ТЭН нужен как дополнительный нагреватель, достаточно мощности, составляющей 75% от общей теплоотдачи радиатора. В противном случае вы переплатите за ресурс, который не будет использоваться из-за постоянного отключения ТЭНа.

2. Длина. Фактор влияет на циркуляцию жидкости в радиаторе и равномерность прогрева секций. Длину трубки выбирают на 7–10 см короче радиатора.

3. Назначение. Устройство ТЭНов для разных типов батарей не имеет принципиальных отличий, за исключением материала и диаметра фланцевой заглушки. Поэтому перед покупкой изучите рекомендации производителя.
4. Автоматика. ТЭНы выпускаются в двух вариантах: с терморегулятором, встроенным в корпус и с внешним управляющим модулем. Первые дешевле, подходят для дополнительного нагрева. Вторые подключаются с использованием дополнительной наружной электроники, чаще применяются как основной нагревательный аппарат.

Для чугунных батарей

Электронагреватели с терморегулятором для чугунных радиаторов отличаются от других диаметром заглушки. Её типовой размер составляет 32 мм, что по сантехническим канонам равна 1 1/4 дюйма. Информация о соответствии ТЭНа определённому виду отопительного оборудования всегда есть в техпаспорте.

Чтобы достичь максимальной полноты прогрева, также учитывают теплоотдачу чугунных секций, линейные размеры, тип управляющей электроники.

Фото 1. Три ТЭНа для чугунных батарей разной длины, выполнены из нержавеющей стали.

Для котлов отопления

В котельном оборудовании устанавливается 1–3 и более трубчатых электронагревателей или специальные тэн-блоки. Если требуется замена устройства, учитывают следующие параметры:

• мощность ТЭНа — должна соответствовать характеристикам, заявленным производителем котла;
• тип, напряжение электросети;
• форму, размеры электронагревателя;
• вид ТЭНа — «мокрый» или «сухой», последний не контактирует с жидкостью, поэтому используют теплоноситель любого качества;
• наличие терморегулятора.

Основное правило при замене ТЭНа — выбор марки устройства, разрешённой производителем котла.

Фото 2. ТЭН для электрического котла для нагрева воды с высокой мощностью 6 кв, оснащен терморегулятором.

Установка трубчатого электронагревателя

Процесс монтажа любого ТЭНа с терморегулятором одинаков и не зависит от мощности и вида. Установка проводится по следующей схеме:

• Слив воды из радиатора автономной системы, в централизованной теплосети. Монтаж проводится до начала отопительного периода.
• Снятие заглушки на батарее.
• Установка ТЭНа строго горизонтально.
• Фиксация при помощи резьбового соединения.

Важно! Для создания правильной циркуляции, а значит и равномерного прогрева, электронагреватель с терморегулятором вкручивают вместо нижней заглушки!

Полезное видео

В видео можно посмотреть, что происходит с батареей и ТЭНом через несколько лет эксплуатации.

Есть ли от них толк?

Электронагреватели помогают превратить домашние батареи в полностью автономную систему с минимальными затратами средств, сил и времени. Поскольку они контактируют непосредственно с теплонесущей средой, отдавая ей все своё тепло, то имеют высокий КПД.

Наиболее экономичными являются модели, снабжённые терморегулятором и датчиком автоотключения. Они обеспечивают комфортный уровень прогрева воздуха и исключают перерасход электроэнергии на лишнее тепло.

плюсы и минусы, устройство, принцип работы

На чтение 5 мин Просмотров 181 Опубликовано 12.12.2019 Обновлено 03.12.2019

Установка ТЭНа в батарею отопления позволяет поддерживать в любом помещении оптимальный температурный режим. В магазинах их можно увидеть в большом ассортименте, но перед совершением покупки нужно обязательно произвести расчеты мощности, чтобы приобрести наиболее подходящий вариант.

Устройство и принцип работы ТЭНов

ТЭН в чугунную и алюминиевую батарею имеет достаточно примитивную конструкцию. Представляет собой цилиндр, изготовленный из металла, внутренняя полость которого оснащена спиралью из медной/стальной прочной проволоки. Поскольку ТЭН оснащен регулятором температуры, его применяют для настройки температурного режима носителя, а не только в качестве нагревательного элемента.

Цилиндр со спиралью находится в герметичном корпусе, который оснащен датчиком контроля. Основная его задача – не допускать перегрева прибора. Благодаря процессу гальванизации обеспечивается дополнительная надежность устройства. Никелирование и хромирование повышают показатели прочности нагревательного элемента, а также формируют дополнительный защитный барьер.

Разновидности ТЭНов

ТЭН для радиатора отопления может быть изготовлен в нескольких модификациях. Каждая из них имеет индивидуальные технические характеристики и конструктивные особенности.

По мощности ТЭНы для батареи отопления варьируются в пределах 0,3 – 6 кВт.

По исполнению корпуса ТЭН для батареи может быть с правой и левой резьбой. Такие конструкторские решения позволяют устанавливать их в батареи различных конфигураций.

По диаметру ТЭН в радиатор отопления делится на две разновидности. Устройства предназначены для чугунных или алюминиевых радиаторов. В первом случае диаметр прибора составляет 1,25 дюйма, а во втором – всего 1 дюйм.

Производители могут оснащать электрические приборы дополнительными функциями:

• Турбонагрев. Эта опция позволяет форсировать повышение температурного режима в помещении. Достичь этого удалось, так как встроенный терморегулятор способен видоизменять интенсивность нагрева. Такие модификации рекомендуется устанавливать в помещениях с периодической посещаемостью или хозяйственных постройках.
• Антизамерзание. Эта опция позволяет предотвратить возможное промерзание отопительных приборов с приходом холодов. При работе ТЭНа в этом режиме потребление электроэнергии минимальное.

При покупке ТЭНа рекомендуется ознакомиться с сертификатами качества товара, в противном случае можно приобрести низкопробную и пожароопасную подделку.

Достоинства и недостатки

Из термостата трубчатого типа можно создать эффективную отопительную систему, используемую в качестве дополнительного или основного обогрева.

Основные преимущества:

• Простота установки. Справиться с задачей по силам даже неопытному человеку.
• Возможность автоматического управления, если систему оснастить дополнительным оборудованием.
• Приемлемая стоимость конструкции.
• В сравнении с масляными радиаторами система более надежная. Батареи ремонтопригодны.

Из недостатков стоит выделить внушительные эксплуатационные расходы из-за большой стоимости электроэнергии. Снизить расход можно, но для этого придется дополнительно приобрести автоматизированную систему управления.

Параметры выбора

При выборе электроприбора необходимо учитывать технические характеристики радиаторов. Основные критерии, которые влияют на выбор:

• Автоматическое управление. Такой опцией оснащены не все модели, но для удобства лучше отдавать предпочтение именно таким.
• Тип батареи. Чтобы терморегулятор оптимально подходил отопительной системе, нужно изучить его технический паспорт.
• Длина электронагревательной трубки. Оптимальный параметр – на 10 см короче длины батареи. Благодаря правильному подбору удается равномерно прогревать все секции.

Большое значение при выборе играет правильно подобранная мощность. Нагреватели можно устанавливать до 203 киловатт.

Для алюминиевых радиаторов

ТЭНн для алюминиевого радиатора с терморегулятором ничем не отличается от нагревающих элементов для чугунных приборов. Различия заключаются в материале изготовления заглушки и форме наружной части корпуса. Радиатор имеет заглушку диаметром 1 дюйм. Диаметр заглушки стандартных чугунных батарей равен 1,25 дюйма.

При покупке ТЭНа важно ознакомиться с информацией, изложенной на упаковке.

Расчеты по мощности

Для выбора электронагревателя оптимальной мощности нужно предварительно провести расчеты.

• Мощность электрического прибора определена количеством тепла, которое потребуется для обогрева помещения. Чтобы обогреть 1 кв.м комнаты нужно затратить 100 В. Важно учитывать, что мощность и длина ТЭНов должна соответствовать потребностям радиаторов.
• Понадобится рассчитать объем теплоносителя в конструкции. Даже самые мощные ТЭНы не будут достаточно эффективными, если в батареях недостаточно теплоносителя (жидкости). Объем чугунной батареи колеблется в пределах 0,6-1,5 л в зависимости от модели, в алюминиевых радиаторах всего 0,2 л.

Приблизительно на каждый 1 кВт мощности нагревателя берется 15 литров теплоносителя. На основании этих данных рассчитывают необходимое количество секций и мощность электрического прибора.

Правила установки ТЭНа в батарею своими руками

Для установки ТЭНа в батарею не нужны определенные знания и навыки. Главное – строго следовать инструкции и соблюдать требования техники безопасности.

• Обязательно нужно прекратить подачу воды в радиаторы и слить остатки из системы.
• Снять нижнюю пробку и установить на ее место электрический ТЭН.
• После закручивания заглушки проводится монтаж электроники и вновь подается вода в систему для проверки герметичности.

Правила безопасной установки:

• Запрещено использовать ТЭНы, если помещение не оснащено надлежащей вентиляционной системой.
• Около подключенного к электроэнергии прибора не должно быть легковоспламеняющихся предметов.
• Прежде чем приступать к проектированию и установке ТЭНа, нужно убедиться в том, что электропроводка выдержит дополнительную нагрузку.
• Запрещено на радиаторах, подключенных к сети, сушить обувь и одежду.

Современные электрические ТЭНы сочетают в себе большое количество преимуществ, благодаря чему спрос на них растет.

ТЭНы для радиаторов отопления с терморегулятором, монтаж в алюминиевые батареи

Обустройство автономной системы отопления позволяет решить практически все проблемы, связанные с поддержанием комфортной температуры в доме. Универсальные модели котлов способны перерабатывать в тепловую энергию практически все разновидности топлива. Однако такие агрегаты отличаются повышенной стоимостью.

Решить проблему экономии и обеспечить эффективное отопление жилья можно за счет применения дополнительных источников тепла. Наиболее доступным, простым и в то же время высокоэффективным решением в настоящее время являются тэны для радиаторов отопления.

Применение

В каких случаях становится целесообразной эксплуатация отопительной системы на основе электрических тэнов? Данные элементы можно использовать для организации автономных, локальных обогревателей, дополнительного подогрева теплоносителя либо в структуре централизованной системы отопления.

Особенно актуальным такое решение выглядит в случае необходимости создания «аварийной» системы обогрева жилья. При крайне нестабильной работе отопления тены поддерживают комфортный уровень тепла и уберегают радиаторы от промерзания.

Применение наряду с тенами функциональных термостатов позволяет точно отрегулировать температуру теплоносителя. Наличие специальных датчиков температуры уберегает устройство от перегрева.

Помимо основных способов применения тенов, существует ряд дополнительных функций:

1. Режим «Турбо» — при соответствующем управлении терморегулятором нагревательный элемент некоторое время выдает максимальную мощность. Это дает возможность быстро и качественно обогреть помещение до достижения необходимой температуры.
2. Функция «Антипромерзание» — поддерживает минимальную температуру, не позволяя теплоносителю замерзнуть в радиаторе отопления.

Структура

Давайте рассмотрим более конкретно, что представляет собой электрический тен для батареи отопления. По-сути данный обогревательный элемент является не более чем металлической трубкой, в которую вмонтирована медная спираль. При помощи специального наполнителя спираль изолируется от трубки.

Такая простая конструкция встроена в защитный корпус, который обеспечивает безопасность и надежность эксплуатации нагревательного элемента.

Принцип работы

Действие электрического тэна является достаточно простым для понимания среднестатистического пользователя. Ввиду разницы в весе холодного и разогретого теплоносителя возникает однонаправленный поток. Разогретая жидкость стремится вверх. В то же время среда, которая уже успела отдать тепло и охладиться, опускается вниз.

Для самодельных батарей с тэном оптимальным вариантом является применение в качестве теплоносителя трансформаторного масла. Такая рабочая жидкость быстро разогревается и крайне медленно остывает, обладая низкой температурой замерзания. Схожими свойствами обладает автомобильный тосол.

Как самостоятельно обустроить электрическую систему отопления

Прежде чем использовать тэн в радиаторах отопления, стоит определиться с необходимой мощностью отопления. Также важно обладать информацией о характеристиках электрического нагревательного элемента, в частности, о его производительности. Это позволит избежать перегорания проводки и лишних затрат на покупку нового кабеля.

Нужно понимать, что самостоятельное обустройство отопления при наличии некоторых ошибок может привести к недостаточно эффективному обогреву жилья или и вовсе неправильной работе системы. Чтобы все стабильно функционировало, рекомендуется обзавестись терморегулятором. Дополнительно стоит выполнить монтаж специальной защитной коробки, функционирование которой рассчитано на мощность определенных тэнов.

Расчеты

Число и производительность устройств для обогрева дома на основе электрической системы отопления вычисляется с учетом объемов помещений. Для начала выбираются средние показатели мощности, достаточные для качественного отопления 1 м3 жилплощади.

Средние значения для помещений:

• с надежной теплоизоляцией, оборудованной согласно европейским стандартам – 20 Вт/м3;
• с современными стеклопакетами, эффективной изоляцией перекрытий и стен – 30 Вт/м3;
• с недостаточно надежной теплоизоляцией – 40 Вт/м3;
• с откровенно плохой изоляцией – 50 Вт/м3 и более.

Опираясь на вышеуказанные расчеты, определяется необходимая мощность для качественного отопления конкретного помещения. Исходя их тех же значений, подбирается достаточное количество нагревательных элементов.

Правильное выполнение расчетов является крайне важным. Как показывает практика, при грамотном подборе оборудования и надежном монтаже установка электрического отопления даже в деревянный дом становится абсолютно безопасным решением.

Этапы монтажа

Независимо от производителя устанавливается тэн в радиаторы отопления по единому принципу. Чтобы выполнить самостоятельный монтаж нагревательного элемента, достаточно следовать инструкции:

1. Прибор, куда будет произведен монтаж, должен быть обесточен.
2. Приостанавливается подача рабочей жидкости в батареи, после чего происходит ее слив.
3. Вместо нижней пробки устанавливается нагревательный тэн, который должен войти в трубу для подачи воды.
4. Восстанавливается подача жидкости, а затем происходит проверка герметичности радиатора.
5. Обогревательный элемент подсоединяется к электросети.

Меры предосторожности

• Применяя тэн для радиаторов системы отопления, следует придерживаться определенных требований безопасности.
• Устанавливая отопление, важно проверить надежность работы вентиляции. Также при выполнении работ необходимо переместить легко воспламеняемые и взрывоопасные вещества в защищенное, труднодоступное место на безопасное расстояние от отопительного прибора.
• Прежде чем выполнять подключение отопительного устройства с тэном и терморегулятором, стоит лишний раз проверить, насколько электропроводка справляется с возложенной на нее нагрузкой. Превышение допустимой мощности чревато перегревом проводов, возникновением коротких замыканий и возгораний.

• При подсоединении обогревательных приборов с тэнами нужно избегать применения обычных бытовых переносок. Оптимальным вариантом считается эксплуатация сетевых фильтров. Такое решение позволяет автоматически обесточить прибор при скачках напряжения в системе.
• Абсолютно недопустимо использовать батареи с электрическим нагревательным элементом для просушки вещей.
• При работе тэна происходит интенсивный подогрев рабочей жидкости. Его эксплуатация на протяжении долгого времени приводит к выжиганию кислорода. Поэтому длительное нахождение в таком помещении скрывает в себе опасность для здоровья.

Плюсы электрического обогрева

Отопительное оборудование с терморегулятором, которое функционирует от электросети, является хорошим выбором для обогрева загородного жилья. В сравнении с централизованным газовым и твердотопливным отоплением электрическое имеет массу очевидных преимуществ:

1. Цены на электричество растут не настолько стремительно, как на другие источники энергии, что способствует некоторой экономии.
2. Нагревательные тэны могут применяться не только в чугунных батареях, но также использоваться в алюминиевых радиаторах.
3. Электрическое отопление без проблем обеспечивает комфортный уровень температуры в загородном доме практически любой площади.
4. Отопление может оборудоваться дополнительной автоматикой.
5. Батареи со встроенными тэнами можно использовать не только как основной, но и дополнительный источник тепла.
6. Для установки тэна не требуется оформление разрешительной документации.
7. Применение современных алюминиевых элементов обогрева в электрических системах отопления позволяет сохранить эстетическую привлекательность интерьеров.

Отопление ТЭНами, как сделать, стоит ли использовать

ТЭН — электронагреватель жидкости в виде металлической трубки, внутри которой находится спираль. Конструкций, разновидностей множество. Нагреватели изготовляют и на крупный и на малых производствах.

Эти нагреватели массово устанавливаются, например, в электрических бойлерах и электрокотлах, поэтому производятся также известными производителями.

Но на любом рынке можно встретить ТЭНы предназначаются для установки в радиаторы отопления. Эти устройства изготовлены чаще в Польше, Украине, Китае. Они могут снабжаться встроенными термодатчиками, т.е. работать в полуавтоматическом режиме, отслеживая степень нагрева.

На основе таких электрических нагревателей, можно легко создать отопительный прибор своими руками. Чем и пользуются домашние мастера, конструируя простейший обогрев и «экономя» при этом, как они, думают, изрядные суммы денег.

Но так ли выгодно использовать ТЭНы?
Где обычно, в каких ситуациях, применяют эти электронагреватели воды? Как нужно устанавливать и применять ТЭНы…

Насколько большая выгода от ТЭНов

Если имеется старая батарея, то почему бы ее не превратить с помощью ТЭНа в систему отопления для небольшого подсобного помещения, — курятника, мастерской, гаража…

Существуют даже мифы, что тенами отапливать выгодно. Но «мечты разбиваются о суровую реальность», — электричеством отапливать дороже всего. Так как используется самый дорогой энергоноситель.

Неважно, имеется ли фирменный программируемый электрокотел, или установлена бочка с опущенным в нее на проволоке ТЭНом, — КПД подобных электронагревателей около 97%. А дальше платим по счетчику…

Обогреваться ночью

Но есть лазейка, — ночной дешевый тариф на электроэнергию. Узнать точно, о действующих тарифах и возможности подключения ночного, можно в местной электросети.

Правда и ночное электричество нельзя назвать дешевым, но в совокупности с показателем «Комфортность», ночное отопления становится весьма привлекательным для пользователя.
Какой вид топлива больше всего подходит для дома

Но цена на саму систему отопления с электрическим нагревом может значительно варьироваться.

Нагреватели в батареях

Когда в квартирах с центральным отоплением холодно, то отапливают дополнительно электричеством, а также газовой кухонной плитой или колонкой.

Вот тут и применяется парочка тяжелых чугунных батарей с ТЭНами. По сравнению с фирменными электроконвекторами они обладают гораздо большей теплоемкостью, поэтому их можно отключать на дольше и не следить за их работой. Но и нагрев соответственно продолжительнее.

Такие радиаторы умельцы устанавливают в основном в гаражах, где любят проводить время. Или, например, для обогрева животных в морозы на небольших фермах.

Оборудование систем отопления

Бывает, что на дачке, в гараже и т.п. имеются остатки былой системы отопления, например, пару батарей со стальными трубами. Вернуть систему к жизни проще всего, вставив в нее электрические нагреватели….

Но ТЭНы могут создавать и вспомогательный подогрев в домашней системе отопления. Электрический обогрев отлично дополняет твердотопливный котел. Особенно ночью, с дешевым тарифом. И здесь «самодельное производство» также востребовано.

Если в достаточно большой металлической трубе закрепить пару тенов по 2 кВт, то получится 4-киловаттный электрокотел. Нюанс в том, что ночью его можно включать в маломощную сеть 220 В, так как другие потребители «спят», кроме холодильника, например.

Такое «творение», на практике, может стать основным отоплением в течении сезона в утепленном доме, если, конечно, применяется буферная емкость — теплоаккумулятор.
Как подключить теплоаккумулятор в систему

Какая мощность понадобится

В системе отопления целого дома лучше использовать 2-киловатные образцы электронагревателей.

Но в отдельных радиаторах самодельных регистрах, обрезках отопления в гаражах… применять слишком мощные ТЭНы нельзя.

Дело в том, что тепловое реле не может считаться надежной защитой. А доводить жидкость до температуры кипения, перегревать прибор свыше +75 градусов — опасно.

Следовательно, мощность тена не должна быть больше, чем тепловая мощность, отдаваемая прибором при +70 градусах. Это примерно 75% от паспортной мощности радиатора.

Одна секция и чугунного и алюминиевого радиаторов (500 мм между трубами) обладает мощностью теплоотдачи 170 Вт при 90 град жидкости и 20 град воздуха. При +70 град. нагрева — одна секция — 140 Вт, 7 секций — 1080 Вт, 10 секц. — 1400 Вт.
Таким образом, для радиатора из 7 секций мощность ТэНа не должна быт больше чем 1 кВт. А для радиатора из 10 секций — не больше 1,4 кВт.

Труднее обстоит дело с самодельными регистрами, — неизвестна их теплоотдача. Остается лишь начинать использовать наименее мощные нагреватели.

Какие тены для радиатора выбрать

ТЭНы для радиаторов сделаны на основе заглушки (основания) со стандартным диаметром резьбы 40 мм. Остается из радиатора выкрутить нижнюю пробку, на ее место вкрутить нагреватель.

О подборе этих нагревателей по мощности для радиаторов было сказано выше. Не стоит брать более мощный приборы, во избежание аварийных ситуаций. Не нужно перегревать радиатор, добиваясь большей теплоотдачи.

Но эти нагреватели различаются и по длине. Для отдельно стоящего радиатора, без движения жидкости, предпочтительней тены подлиннее. Тогда и прогрев будет более равномерным.

В проточном электрокотле другой приоритет подбора — меньшее гидравлическое сопротивление. Минимизировать влияние нагревателей путем удачного подвода трубок и конфигурации их расположения для домашнего умельца не проблема.

Производитель, — «китайцев», по прежнему, ругают больше всего, лучшими ТЭНами считаются местного разлива — российско-украинские.

Как применяются

ТЭНы могут включаться комнатным термостатом. Тогда они управляются по заданной температуре воздуха.

Но в большинстве случаев используют нагреватели со встроенными температурным реле, — нагрев по температуре теплоносителя.

Жидкость при нагреве расширяется. Нельзя отдельные радиаторы, и другие замкнутые системы отопления, заполнять жидкостью полностью. В системах отопления для компенсации расширения используется расширительный бак.
Расширительные баки для системы отопления

В случае с отдельным радиатором достаточно оставить не менее 10% внутреннего объема не заполненным, — заливать радиатор по верхнюю пробку.

Установка ТЭНа следующая. Система сливается, выкручивается пробка радиатора, вкручивается тен. При этом обычно используется лен со смазкой в качестве уплотнителя (металл-по металлу).

Нагреватель подключается к электросети в соответствии с ПУЭ, с соответствующей изоляцией контактов.

Масло не допустимо

Можно встретить рекомендации залить радиатор маслом, — якобы получится аналог «масляного нагревателя». Прежде чем следовать подобным советам, рекомендуется изучить опыт «пиротехника», который налил масло на картон, поджег, а затем пробовал потушить.
Маслонаполненные промышленные электроагрегаты (например, высоковольтные маслянные разъединители) эксплуатируются с особыми мерами пожарной безопасности.

Если система замораживается, необходимо использовать незамерзающие жидкости, для одного радиатора можно использовать тот же автомобильный Тосол. Горючие жидкости недопустимы.

Встречаются и другие нарушения.

Конструирование своими руками — выгодно?

Самостоятельное конструирование электрообогревательных приборов не приветствуется по соображениям безопасности.

Гораздо целесообразнее приобрести готовый электрический обогреватель для помещений, например, электроконвектор, отвечающий требованиям… За его эксплуатационные качества несет ответственность производитель.

Экономическая целесообразность в ТЭНах может возникнут, как говорилось, когда в наличии имеется «заброшенная» и «бесплатная» оболочка для него.

Но вопросы безопасности, на самом деле, гораздо важнее, чем выгода, получаемая подобным образом.
Сейчас это понимают чаще, потому ТЭНами интересуются все меньше.

К тому же, средний по площади дом выгоднее отапливать электрокотлом с водяными радиаторами, чем отдельными конвекторами. Далее по теме — выгодно ли отапливать конвекторами электрическими

Тэн для радиаторов отопления с терморегулятором

Монтаж ТЭНов в батареи отопления с терморегулятором

В зимний период тепло в квартире напрямую зависит от работы коммунальных служб. Если даже в лютые холода батареи отопления в вашем доме чуть тёплые, имеет смысл взять обогрев жилых помещений в свои руки. Для этого в батареи отопления можно установить ТЭН с терморегулятором. Монтаж этого устройства не вызовет труда, но лучше позаботиться обо всём до начала отопительного сезона. Чтобы установить ТЭНы понадобится снимать батареи отопления, а зимой вам это сделать никто не позволит. Разберёмся во всём по порядку.

Что такое электротэны?

ТЭН – это аббревиатура, которая обозначает трубчатый электрический нагреватель. По сути, это полая трубка, выполненная из нержавеющей или углеродистой стали. Внутри расположена проволочная спираль, которая обладает высоким показателем сопротивления. Для монтажа предусмотрена латунная гайка, которая вкручивается в батарею отопления. ТЭН можно устанавливать в любые радиаторы начиная от старых чугунных и заканчивая современными биметаллическими.

Оптимальным вариантом считается ТЭН с терморегулятором. Это приспособление позволит контролировать температурный режим и убережёт нагревательный элемент от перегрева. В качестве теплоносителя может использоваться масло или вода. Учитывая, что нагреватель будет устанавливаться в батарею отопления, роль теплоносителя будет играть вода.

Работают электрические ТЭНы довольно просто. После подключения к домашней сети, спираль, установленная внутри трубки, начинает нагреваться, передавая энергию теплоносителю. Если нагреватель оборудован терморегулятором, можно выставить необходимый температурный режим. После того как батареи отопления нагреются до установленной температуры, электрическая цепь разомкнётся и ТЭН отключится. Когда жидкость в батареях начнёт остывать, нагревательный элемент включится в автоматическом режиме. Такая схема, позволит существенно сэкономить на электричестве и обеспечит тепло во всём доме.

Стоит отметить, что ТЭН с терморегулятором может работать в нескольких режимах:

• Турбо. В этом режиме нагревательный элемент включается на короткий промежуток времени, но использует при этом максимальную мощность. Турборежим используют для быстрого прогревания комнаты.
• Антизамерзание. Эта функция используется в основном в нежилых квартирах. ТЭН работает на минимальной мощности, предотвращая замерзание системы отопления в случае аварии.

Установка ТЭН

Монтаж нагревательного элемента происходит по следующей схеме: отворачивается одна из заглушек батареи отопления, и на её место при помощи резьбового соединения устанавливается ТЭН. Чтобы обеспечить герметичность стыка, рекомендуется использовать резиновую прокладку. Необходимо уточнить, что вкручивать ТЭНы лучше всего вместо нижней пробки. Этому есть логичное объяснение: подогретая вода будет подниматься, а холодная опускаться. Это обеспечит наиболее эффективную работу нагревательного элемента. Такую процедуру необходимо повторить во всех комнатах квартиры. Напоминаем, что монтаж лучше планировать до начала отопительного сезона.

Правила эксплуатации

Чтобы ТЭН в установленный в батарее отопления служил вам как можно дольше, необходимо соблюдать следующие правила:

1. В процессе установки не стоит прилагать чрезмерные усилия. Не стоит с силой затягивать гайки контактов и сам крепёж ТЭНа. Хрупкий материал может лопнуть.
2. Включение нагревателя происходит только при наличии воды в батарее. Если жидкость попадает на уже нагретую трубку прибора, может произойти небольшой тепловой взрыв. В результате из строя выйдет не только ТЭН, но может произойти повреждение батареи отопления.
3. Во время работы устройства на его поверхности будет образовываться накипь, которую необходимо периодически счищать. Рекомендуемый график обслуживания – один раз в три месяца. Если толщина накипи на нагревательной трубке превысит 2 миллиметра, снизится теплоотдача и устройство может выйти из строя.
4. Чтобы исключить возможные скачки напряжения рекомендуется подключать ТЭН через источник бесперебойного питания или стабилизатор. При установке нагреватель необходимо заземлить.
5. Производители рекомендуют использовать в качестве теплоносителя только дистиллированную воду. В многоквартирных домах с общим стояком, соблюсти это требование нереально, поэтому необходимо чаще чистить ТЭНы от накипи.

Решив установить в домашнюю систему отопления ТЭНы, выбирайте изделия, которые подходят по диаметру к вашим радиаторам. Кроме того, необходимо принимать во внимание и мощность приборов. Это обеспечит оптимальный температурный режим внутри помещения.

При выборе ТЭНа, можно руководствоваться следующей схемой:

• 20 Вт/м3. Такая мощность подойдёт для новостроек, которые обладают отличной теплоизоляцией.
• 30 Вт/м3 – подойдёт для квартир, в которых установлены пластиковые окна, стены и пол оснащены надёжной теплоизоляцией.
• 40-50 Вт/м3. ТЭНы с такой мощностью рекомендуется использовать в старых домах.

Установка ТЭН – это оптимальный вариант, чтобы обеспечить комфорт и уют в жилых помещениях. По сути, такую конструкцию можно сравнить с масляным обогревателем, но ТЭНы обеспечивают более быстрый и равномерный прогрев всех комнат в квартире. Стоит отметить, что если коммунальные службы в вашем городе работают на должном уровне, устанавливать ТЭНы нецелесообразно. Счета за электричество будут довольно внушительными.

ТЭНы для радиаторов: особенности выбора

Электрические ТЭНы для радиаторов отопления представляют собой устройства, которые преобразуют электрическую энергию в тепловую, и тем самым нагревают теплоноситель внутри отопительных приборов.Таким образом, они позволяют любую батарею превратить в электрический обогреватель.

Ниже мы подробней рассмотрим, что представляют собой эти устройства, как они применяются, а также на что обращать внимание при их выборе.

ТЭН для батареи отопления

Что представляют собой ТЭНы и их особенности

ТЭНом называется трубчатый электрический нагреватель, который может быть установлен в любой емкости, заполненной жидкостью. Многим наверняка хорошо известен ТЭН для масляного радиатора, который эффективно разогревает данный прибор отопления. По сути, таким устройством является и электрический кипятильник для воды.

Электротэны для радиаторов представляют собой специальные устройства, которые могут быть установлены в любую батарею отопления в качестве основного или дополнительного источника тепла.Как правило, они монтируются с терморегуляторами, позволяющими автоматизировать процесс обогрева.

Схема использования электрического обогревателя в качестве дополнительного нагревателя

Совет! ТЭНы могут служить аварийным источником обогрева на случай отключения центрального отопления. В таких ситуациях можно перекрыть краны и подключить обогреватель к электричеству.

Процесс монтажа этих устройств очень простой – нужно лишь выкрутить заглушку, и вкрутить на ее место обогреватель. После этого радиатор можно заполнить как водой, так и маслом низкой вязкости. Последнее лучше использовать для тех случаев, когда отопление включается время от времени, к примеру, в гараже, чтобы теплоноситель не замерз.

ТЭН вкручивается в радиатор вместо заглушки

Достоинства

Среди достоинств рассматриваемого устройства можно выделить:

• Низкую стоимость. правда, к цене самого ТЭНа обычно добавляется еще и цена терморегулятора, который поставляется отдельно.
• Простоту установки – выполнить монтаж обогревателя своими руками может каждый домашний мастер, затратив на это лишь несколько минут свободного времени.
• При наличии качественного терморегулятора можно полностью автоматизировать процесс обогрева.
• Электронагреватели являются достаточно надежными, долговечными и абсолютно безопасными. Но для этого должна соблюдаться инструкция по подключению и правила техники безопасности.

На фото — изолированный в безопасном корпусе ТЭН

Недостатки

Наряду с достоинствами обогреватели для радиаторов имеют и некоторые недостатки:

• Высокие затраты на электроэнергию, особенно если нагреватели используются в качестве основного нагревателя.
• Низкая эффективность теплоотдачи. Дело в том, что батарея разогревается неравномерно, так как предназначена для постоянной циркуляции теплоносителя с высокой скоростью.
• ТЭН для радиатора с терморегулятором и прочей электроникой стоит дороже масляного обогревателя.

Таким образом, прежде чем установить данное устройство, следует прикинуть все его достоинства и недостатки. Дело в том, что во многих случаях целесообразней использовать другие источники электрического обогрева.

Обратите внимание! Эффективность нагрева во многом зависит от типа самих батарей отопления. К примеру, чугунные радиаторы с ТЭНом менее эффективные чем, к примеру, биметаллические или алюминиевые.

Особенности выбора

Электронагреватели, предназначенные для батарей отопления, могут различаться несколькими параметрами. Поэтому к выбору следует подходить грамотно. Ниже рассмотрим,на что следует обращать внимание при выборе ТЭНа.

Мощность является одним из важнейших параметров, так как от него зависит теплоотдача прибора. Поэтому, прежде всего нужно рассчитать необходимую мощность, для комфортного обогрева помещения.

В среднем на каждые 10 м 2 требуется 1 кВт мощности. Для более точного расчета необходимо учитывать регион и теплопотери помещения.Правда, если обогреватели будут использоваться в качестве дополнительного элемента обогрева, то достаточно в два раза меньшей мощности.

Обратите внимание! Не имеет смысла использовать нагреватель мощнее 75 процентов от теплоотдачи самого радиатора, так как его возможности не будут использоваться в полной мере.

Биметаллический радиатор с электрическим нагревающим элементом

Тип радиатора

ТЭНы для алюминиевых радиаторов отопления и биметаллических батарей конструкционно не отличаются от нагревающих элементов для чугунных приборов.

Однако, различия заключаются в следующих моментах:

• Форме наружной части корпуса.
• Материале заглушки.

ТЭН для алюминиевого радиатора имеет заглушку диаметром в один дюйм. Диаметр же заглушки для стандартных чугунных батарей составляет 1¼ дюйма.

Поэтому прежде чем приобрести нагреватель, следует обратить внимание на то, для каких типов батарей он предназначен. Данную информацию обычно содержит инструкция, которая имеется в комплекте.

Длина греющего элемента

Важным параметром выбора является длина ТЭНа. Как несложно догадаться, от этого зависит равномерность нагрева батареи и циркуляция жидкости. Соответственно, длина подбирается в зависимости от количества секций прибора.

В идеале обогревающий элемент должен быть на 10 см короче батареи. В таком случае нагрев жидкости будет осуществляться максимально равномерно.

Автоматика

Автоматика может быть встроенной и наружной. Следует отметить, что радиаторный ТЭН со встроенным термостатом стоит дешевле, чем компоненты по отдельности. Однако, наружная электроника, как правило, более функциональная.

Выбор зависит от предназначения обогревателя. Если он будет использоваться как основной источник тепла, то можно установить наружную электронику для обеспечения максимального комфорта обогрева. Если же устройство планируется использовать как дополнительное, подойдет и ТЭН для радиаторов отопления с терморегулятором в одном корпусе.

Недорогой ТЭН с терморегулятором для чугунного радиатора

Производитель

Что касается производителя, то в данном случае выбор не так важен. Дело в том, что известные европейские компании не занимаются выпуском данного оборудования. Поэтому на рынке, как правило, можно встретить изделия польского, украинского и турецкого производства.

Все эти ТЭНы достаточно схожи по качеству, поэтому следует уделить больше внимания их характеристикам. Единственное, лучше воздержаться от приобретения китайских изделий, так как поставщики нередко завозят наиболее дешевые, низкокачественные модели. Однако, и среди них иногда попадаются достойные нагреватели.

Вот, пожалуй, и все основные моменты, которые важны при выборе ТЭНов для батарей.

Использование ТЭНов для радиаторов не дает какой-либо выгоды, по сравнению с другими видами электрического отопления. Однако,эти нагреватели являются отличным вариантом для обогрева всевозможных хозяйственных помещений. Кроме того, их можно использовать в качестве дополнительного или аварийного источника тепла.

Получить дополнительную и полезную информацию по обозначенной теме можно из видео в этой статье.

ТЭНы для радиаторов как основной и вспомогательный вид нагрева. Характеристика приборов

Трубчатые электронагреватели нашли применение во многих отопительных приборах и устанавливаются внутрь корпуса, заполненного жидкостью. Самый простой пример использования – в полотенцесушителе, который заполнен водой и не сообщается с водопроводной системой. Электрические ТЭНы для радиаторов отопления применяются в широком спектре систем различного уровня и могут служить как основными, так и вспомогательными источниками тепла.

На фото — электротэны для радиаторов без встроенного термодатчика

Основной вид нагрева

1. Используются в небольших помещениях с непостоянным пребыванием в них человека, к примеру:

• подсобные помещения;
• гаражи;
• различного рода мастерские.

Совет: при таком варианте использования ТЭН устанавливается в радиатор, заполняемый маслом небольшой вязкости.

Отказ от применения воды в нагревателе обусловлен возможностью ее замерзания при низкой температуре. Такой нагревательный прибор идентичен масляному радиатору и ему не нужно подключение к центральной или локальной отопительной системе. Циркуляция масла происходит исключительно внутри нагревателя.

Универсальный ТЭН для радиаторов отопления с терморегулятором

1. Еще один вариант использования – для эпизодически посещаемых загородных домов или дач. Устройство создается по такому же принципу, как и в первом случае, но самих приборов устанавливается большее количество.
2. В регулярно отапливаемых домах, зданиях, офисах и дачах с отсутствием централизованной системы обогрева. В данном случае основным источником тепла также служит нагревательный прибор с установленным ТЭНом внутри.

Совет: если обогрев помещения производится постоянно, вместо масла внутрь прибора можете залить воду и использовать ТЭН для радиатора с терморегулятором .

Вспомогательный обогрев частного дома

При наличии в доме системы централизованного обогрева, использующей единый водяной контур, трубчатые электронагреватели могут использоваться для вспомогательного нагрева теплоносителя.

Возможные способы применения:

1. С котлами, использующими в качестве основного топливного элемента уголь или дрова, ТЭНами можно осуществлять подогрев теплоносителя. Особенно это актуально в те моменты, когда отсутствует возможность обслуживания котла и заполнения его топливом.

Радиаторный ТЭН со встроенным термостатом для поддержки в помещении заданной температуры

1. В нагревателях, работающих на жидком топливе или сжиженном газе, нагрев теплоносителя ТЭНами не будет обходиться дороже. А в случае установки двухтарифного счетчика на электроэнергию возможна и экономия, ночной тариф обычно значительно дешевле дневного.

Вспомогательный обогрев квартиры

В многоэтажных домах, офисах или различного рода производственно-хозяйственных помещениях с подключенным централизованным отоплением также есть возможность монтажа ТЭНов в батареи. Такой способ нагрева применяется в том случае, если центральное теплоснабжение не может обеспечить нужные параметры теплоносителя в батареях отопления.

Но этот вид монтажа ТЭНов имеет несколько отрицательных моментов:

• не представляется возможным законным путем использовать чугунные радиаторы с ТЭНом, подключенные к системе центрального отопления, так как получить подобное разрешение в обслуживающей организации весьма затруднительно;

ТЭН с терморегулятором для чугунного радиатора по длине должен быть чуть меньше отопительного прибора

• большая стоимость работ по переоборудованию отопительной системы;
• экономически нецелесообразно во время эксплуатации, так как дополнительно подогретый теплоноситель будет уходить и обогревать другие квартиры. Если же перекрывать радиатор от поступления теплоносителя из центральной системы отопления, счета за отопления все равно придется оплачивать.

Монтаж ТЭНа в нижнюю часть чугунной батареи

Характеристика приборов

Рассмотрим положительные и отрицательные моменты использования ТЭНов:

Источники: http://mr-build.ru/otoplenie/ten-v-batareyu-otopleniya-s-termoregulyatorom.html, http://gidroguru.com/otoplenie/otopit-pribory/radiatory/2812-teny-dlya-radiatorov, http://otoplenie-gid.ru/elementy/radiatori/605-teny-dlya-radiatorov

A Руководство по нагревательным элементам

О нагревательных элементах

Когда люди эпохи неолита впервые услышали гром и стали свидетелями лесных пожаров, вызванных вспышками молний, ​​они и представить себе не могли, что всего через несколько миллионов лет их дети будут нагревать свои ванные комнаты почти таким же образом; что мы воспользуемся этой божественной силой и упакуем ее в крошечный кусок металла, который вы вставляете в радиатор.

Это руководство по нагревательным элементам. Что они.Как они работают. И какой нагревательный элемент стоит купить, чтобы полностью изменить свою жизнь к лучшему.

Что такое нагревательный элемент?

Нагревательный элемент — это небольшое устройство, которое вы вставляете внутри радиатора. Вы спросите, зачем вам это нужно? Потому что нагревательный элемент позволяет нагреть радиатор с помощью электричества. Вы по-прежнему можете подключить тот же радиатор к центральному отоплению в «двухтопливной» установке или полностью отделить от центрального отопления в «скрытой» установке.

Чем полезен нагревательный элемент вешалки для полотенец

Настоящее преимущество радиатора, который может обогреваться независимо, — это возможность наслаждаться теплой ванной в день, когда в остальной части дома уже хорошая температура без включения отопления; но тот, в котором в ванной еще холодновато. Ванные комнаты — это места, в которых мы обнажаемся и брызгаем водой, поэтому нам нужно, чтобы они были горячее, чем обычно. Даже в мягкий летний день.

Обычно отопление ванной комнаты обходится дорого, учитывая, что вам придется включать газовое центральное отопление.И это может быть как ненужным для остальной части дома, так и неудобным для всех дома. В любом случае, это пустая трата времени. И электрический нагревательный элемент устраняет эти отходы.

Но разве электричество не дороже газа?

Electric не дороже, если есть выбор между включением одного радиатора с питанием от электрического нагревательного элемента, а не всего дома, работающего на газе. В этом случае электричество для отопления одной комнаты будет намного дешевле. Даже если вы используете нагревательный элемент, управляемый термостатом, каждый день летом, особенно если вы в противном случае использовали бы газ, вы будете ежегодно экономить огромную сумму на счетах за электроэнергию.Кроме того, если учесть дешевую стоимость нагревательного элемента и низкие затраты на установку (поскольку радиатор, который необходимо модернизировать, вероятно, уже есть), то возникает простой вопрос: почему у вас уже нет нагревательного элемента?

Как работают электрические нагревательные элементы?

После установки внутри радиатора электрический нагревательный элемент работает, пропуская электричество, полученное из домашней электросети, через свою «нить». Эта нить накала, которая вставлена ​​и закреплена внутри радиатора, быстро нагревается.Это, в свою очередь, нагревает воду внутри радиатора.

Электронагревательные элементы очень просты в использовании. Это лучшая часть. Просто включите его и используйте как любой другой обогреватель.

Различные типы нагревательных элементов

Вы, вероятно, уже поняли выгоду от покупки электрического нагревательного элемента; теплая ванная комната даже летом, и как одиночные, так и термостатические нагревательные элементы окупаются достаточно быстро. Поэтому единственное реальное препятствие между вами и вашим владением одним из этих фантастических полотенцесушителей — это знание того, какой из них вам нужен.

• Стандартные (однокомпонентные) элементы быстро нагреваются до 65-80 ° C и поддерживают эту температуру.
• Термостатические нагревательные элементы позволяют выбирать несколько температур от 20 ° C до 80 ° C с шагом.

Нагревательные элементы только на радиаторах

Давайте взглянем на некоторые из наших нагревательных элементов ниже.

нагревательных элементов | Нагревательные элементы радиатора

Срок службы нагревательных элементов

Покупка нагревательного элемента в Stelrad — это важная покупка для вашего дома, на тот случай, если вам нужно где-то отремонтировать или вы хотите убедиться, что у вас есть запасной.При выборе радиатора или полотенцесушителя для дома важно, чтобы у вас был соответствующий нагревательный элемент вешалки для полотенец или нагревательный элемент радиатора, который правильно выполняет свою работу.

Полезность нагревательного элемента зависит от его размера. Слишком маленький нагревательный элемент не сможет эффективно достичь желаемой температуры с легкостью, в то время как, если вы купите нагревательный элемент, такой как нагревательный элемент вешалки для полотенец, который слишком велик, будет использоваться ненужное количество энергии. Слишком большая потребляемая мощность приводит к тому, что нагревательный элемент снижает общую эффективность, поэтому мы рекомендуем использовать наш калькулятор тепловых потерь BTU, чтобы убедиться, что у вас есть правильный радиатор и радиаторный нагревательный элемент, отвечающий вашим требованиям.

Радиаторный нагревательный элемент, такой как полотенцесушитель Stelrad или полотенцесушитель, превзойдет ваши ожидания. Для тех из вас, кто не знаком с нагревательным элементом или радиаторным нагревательным элементом, мы разберем его в очень упрощенных терминах. Нагревательный элемент, также называемый радиаторным нагревательным элементом или нагревательным элементом вешалки для полотенец, в зависимости от продукта Stelrad, на котором вы хотите его установить, представляет собой электрический нагревательный элемент, который использует электричество, нагревая жидкость в вашем радиаторе для рассеивания тепла в твоя комната.Обычно нагревательные элементы для вашего радиатора бывают двух видов: нетермостатические нагревательные элементы и термостатические нагревательные элементы радиатора.

Нетермостатический радиаторный нагревательный элемент или отдельный нагревательный элемент нагревает ваш радиатор до одной статической неизменной температуры. Термостатический нагревательный элемент радиатора или регулируемый нагревательный элемент позволяет регулировать тепловую мощность. С регулируемым нагревательным элементом вешалки для полотенец покупка нового продукта для вашей ванной комнаты или кухни превращается в процесс, в котором вы восстанавливаете контроль, позволяя повышать или понижать температуру нагревательного элемента, распределяя столько или меньше тепла, сколько вы хотите. .

Лицом к лицу со стихиями

Нагревательные элементы вешалки для полотенец от Stelrad бывают мощностью 150, 300 и 615 Вт. В зависимости от размера и модели вашей направляющей, нагревательный элемент полотенцесушителя должен быть соответствующим образом совмещен с ним, чтобы выполнить работу в достаточной степени. Вешалки для полотенец или элементы радиаторов для полотенец доступны для вешалок для полотенец Stelrad Slimline, Classic для полотенец, Caliente Rail, Caliente Curved Rail и Concord Rail, которые имеют электрические нагревательные элементы.Вам не нужно беспокоиться о том, на какой стороне полотенцесушителя вы устанавливаете нагревательный элемент, наши доступные продукты могут входить в любую сторону вашего полотенцесушителя, если только полотенцесушитель не имеет центрального трубопровода. При стандартной длине в один метр и степени защиты IP 55 установить радиаторный нагревательный элемент очень просто. Чтобы получить помощь при установке нового нагревательного элемента вешалки для полотенец, см. Наши Инструкции по сборке нагревательного элемента, где вы можете следовать простому руководству по настройке и эксплуатации нового нагревательного элемента радиатора.

Гарантийный срок на нагревательный элемент радиатора или полотенцесушителя составляет 24 месяца, так как мы знаем, что он выдержит испытание временем и противостоит погодным условиям. Для получения дополнительных запросов посетите нашу страницу часто задаваемых вопросов или, если у вас есть дополнительные вопросы о нагревательных элементах и ​​вы хотите поговорить с членом нашей команды, свяжитесь с нами здесь.

Ищете что-нибудь помимо наших нагревательных элементов? Ознакомьтесь со всем нашим ассортиментом радиаторов на нашем веб-сайте, включая вертикальные, колонные, полотенцесушители и многие другие.

Электронагревательные элементы | Электрические чугунные радиаторы

Ознакомьтесь с нашим разнообразным ассортиментом электрических нагревательных элементов UKAA. Эти радиаторные нагревательные элементы можно использовать с новыми, воспроизводимыми и традиционными колонными радиаторами из восстановленного чугуна для создания электрических чугунных радиаторов.

Использовать в качестве автономного источника электрического обогрева или использовать с традиционной системой для создания двухтопливного электрического чугунного радиатора — при этом используются оба источника энергии для подпитки чугунного электрического радиатора, успешно завершая процесс преобразования чугунного радиатора в электрический.Просмотрите наш ассортимент электрических радиаторов в винтажном стиле прямо сейчас.

Электрические чугунные радиаторы

Все наши электрические нагревательные элементы могут использоваться с любым из наших чугунных радиаторов Carron для создания электрических чугунных радиаторов. Эти электрические нагревательные элементы доступны в вариантах 1,5 кВт и 2 кВт с различными вариантами отделки, включая антрацит, сатинированное золото, белый цвет, сатинированную сталь и хром.

В UKAA мы предлагаем услуги доставки по всему миру всех наших электрических нагревательных элементов, что означает, что где бы вы ни жили, вы можете успешно обогреть свой дом с помощью любого из наших чугунных электрических радиаторов. Для получения дополнительной информации о электрических колонных радиаторах, пожалуйста, свяжитесь с членом нашей полезной службы поддержки клиентов по телефону 01543 222 923 сегодня для получения помощи и совета. Или же просмотрите наш полный ассортимент чугунных радиаторов сегодня, чтобы узнать, что еще мы можем предложить.

Электрические элементы для чугунных радиаторов

Эти электрические элементы могут быть установлены на традиционные утилизированные радиаторы или радиаторы новой репродукции, чтобы преобразовать радиаторы на электрическое отопление.

Почему электрические чугунные радиаторы?

Электрический элемент снабжен термостатом, который контролирует температуру в помещении, а также имеет настройку защиты от замерзания. Чтобы еще больше улучшить это, ваш электрик может также установить таймер.

Для получения дополнительной информации об электрических чугунных радиаторах свяжитесь с нами сегодня.

Как установить электрический элемент на радиатор

Мы рекомендуем установить предохранительный клапан при установке нагревательного элемента.

• Начните с отвинчивания двух торцевых заглушек в верхней части радиатора — это откроет большие отверстия на обоих концах радиатора.

• Заполните радиатор смесью воды и гликоля. Обратите внимание: нагревательный элемент должен быть полностью погружен в воду.

• Начинайте заливку медленно с одного конца, чтобы не было воздушных пробок в радиаторе.

• Вы должны оставить зазор 5% в верхней части радиатора для расширения.

• Снова прикрутите втулку радиатора с правой стороны.

Теперь радиатор готов к подключению к электросети.

Ознакомьтесь с полным ассортиментом чугунных радиаторов сегодня или свяжитесь с нами для получения дополнительных рекомендаций по установке электрических элементов.

Купить все чугунные радиаторы и аксессуары

Нагревательные элементы радиатора и клапаны TRV

Меню

01342 302250
• О нас
• Свяжитесь с нами
• Как купить
• Справка и часто задаваемые вопросы
• Брошюра
• Логин
• 01342 302250
• Продукты
• Отделки
• Калькулятор тепловой мощности
• Где купить
• Список желаний
  • Избранное
  • Список проектов
• Более
  • Загрузки
  • Outlet
  • Видео
  • Radiator Builders

Нагревательные элементы

• Классическая многоколонная
• Традиционный чугун
• Алюминий в разрезе
• Современный дизайнер
• Вешалка для полотенец
• Клапаны и аксессуары


Круглый элемент Bluetooth

Низкотемпературный элемент 43D

Цифровой квадратный элемент

Квадратный элемент Bluetooth

Тройник (для двух видов топлива)

Угловой клапан TRV для двух видов топлива

Элемент крышки провода

Компания Радиатор

• Продукты
• Отделки
• Калькулятор тепловой мощности
• Где купить

Список желаний

• О нас
• Свяжитесь с нами
• Как купить
• Справка и часто задаваемые вопросы
• Логин
• Положения и условия
• Политика конфиденциальности

Различные способы установки электрического нагревательного элемента в радиатор центрального отопления

Широкий выбор соединительных отверстий в радиаторах Terma позволяет выбрать наиболее подходящий тип подключения для установки нагревательного элемента.Такая комбинация имеет ряд преимуществ для пользователя. В их число входят:

использование стандартного радиатора центрального отопления в ванной в качестве электрической сушилки, в том числе вне отопительного сезона (т.е. летом),

• дополнительный источник тепла (например, в ванной) вне отопительного сезона без необходимости включать всю систему центрального отопления.

Рекомендуемые типы подключения нагревательного элемента в радиаторе центрального отопления:

[Чертеж 1 — ТЭН установлен непосредственно в радиатор; для подключения воды используется встроенный термостатический клапан] Типы подключения: Z1, Z8, Y8, Y1	[Чертеж 2 — ТЭН установлен непосредственно в радиатор; для подключения воды используется встроенный термостатический клапан с погружной трубкой] Типы соединений: SX, S1, S8	[Чертеж 3 — электронагревательный элемент подключается к радиатору через запорный вентиль, встроенный в тройник] Тип подключения: SX
[Чертеж 4 — ТЭН соединен тройником; также используется запорный клапан] Тип подключения: SX	[Чертеж 5 — электронагреватель подключается непосредственно к радиатору с боковым подключением к системе центрального отопления] Типы подключения: L8, P1, 58, 51	[Чертеж 6 — электронагреватель подключается непосредственно к радиатору с крестообразным подключением к системе центрального отопления] Типы подключения: GD, UN, UC

Один из клапанов в радиаторе должен оставаться открытым во время использования электронагревательного элемента.Это сделано для предотвращения чрезмерного давления внутри радиатора, которое, в свою очередь, может привести к повреждению радиатора или нагревательного элемента.

Нагревательные элементы

TERMA соответствуют всем необходимым европейским нормам безопасности и предотвращения возгорания. Поэтому температура теплоносителя в установке, где установлен электронагревательный элемент, не должна превышать 82 ° C. Такая температура может повредить плавкий предохранитель, встроенный в нагревательный элемент.

Распределение тепла и значений температуры на поверхности электрического радиатора зависит от множества различных факторов.Геометрия радиатора — самая принципиальная. Электронагревательный элемент всегда должен устанавливаться в нижней части радиатора.

Электронагревательный элемент — элемент, выступающий за пределы корпуса радиатора. Поэтому радиатор следует располагать таким образом, чтобы исключить возможное повреждение нагревательного элемента (на нагревательный элемент нельзя наступать или использовать его как вешалку).

[Чертеж 7 — нагревательный элемент подключается вертикально внизу радиатора с помощью горизонтальных труб] Типы подключения E1, E8, EX	[Чертеж 8 — нагревательный элемент соединен вертикально внизу радиатора с помощью вертикальных труб]

Отопление — Элемент мощности для электрических радиаторов

Я ищу ясности в отношении электрических полотенцесушителей / радиаторов и мощности.Надеюсь, ты сможешь помочь.

Я хочу подключить полотенцесушитель с подогревом только с электроприводом к цепи, в которой есть переключатель «шайба» умного дома, рассчитанный максимум на 400 Вт.

Согласно онлайн-калькуляторам, для нашей ванной требуется около 1700 БТЕ (500 Вт) на короткий период. Существует ограниченное количество полов с подогревом, поэтому я стремлюсь удовлетворить как можно больше с помощью вешалки для полотенец, сбалансированной по размеру и стилю.

Я читал о том, как дельта-рейтинг влияет на заявленную тепловую мощность радиаторов в БТЕ.Затем значение БТЕ часто переводят в ватты. Я ищу продукты от 1503 до 1649 (439-482 Вт).

Однако это не требуемая входная мощность, которая явно определяется внутренним элементом.

Я узнал, что соответствующий элемент задается путем понижения выходной мощности (delta50) на 1,81 https://www.designerradiatorshowroom.co.uk/product-category/accessories/elements/ https://www.onlyradiators.co.uk/blog/buying-guides/dual-fuel-towel-rail-buying-guide

Мой вопрос в основном таков, почему, как это возможно ?! Мне кажется странным использовать элемент мощностью 250 Вт для удовлетворения потребности в обогреве мощностью 500 Вт.Предположительно радиатор никогда не приблизится к своему номинальному выходу? Я думаю, единственный способ добиться этого — быть в два раза дольше? Что мне не хватает? Или, если посмотреть на это с другой стороны, как элемент мощностью 250 Вт производит более 482 Вт тепла?

Я предполагаю, что это как-то связано с БТЕ (энергия), Вт (мощность) и временем, но я сбит с толку. Подойдет ли мой переключатель 400 Вт?

Кто-нибудь может объяснить?

Письмо к продавцам и изготовителям радиаторов до сих пор не дало мне ответа!

Заранее благодарим за любые мысли.

---

Поставщик сказал мне

«Дельта / БТЕ относятся только к радиатору центрального отопления. и не относится к электрическому радиатору. 400w просто построить слишком большое давление и подвергает радиатор риску взрыва. В элемент не изменит тепло, выделяемое в радиаторе. В ватт элемента из-за того, что это замкнутая система и некуда сбросить избыточное давление. Элемент будет производить тепло выход, который определяется площадью поверхности в рад, а не размером элемент.Он повысит температуру до максимума, не вызывая к большому давлению и в результате утечки радиатора или даже хуже лопается! Для этого электрического радиатора рекомендуется использовать элемент мощностью 150 Вт ».

Меня до сих пор сбивает с толку эта логика, и мне бы очень хотелось ее понять.

Нагревательный элемент PTC для полотенцесушителя, 300 Вт, IP55, номинальный рейтинг

Описание

Элементы PTC потребляют меньше энергии, чем обычные нагревательные элементы!

Нагревательные элементы

PTC — это новейшие и самые энергоэффективные нагревательные элементы вешалки для полотенец на сегодняшний день на рынке.Изготовленные Rica, ведущей итальянской компанией по производству нагревательных элементов, вы можете быть уверены в высочайшем качестве.

Комплект для переоборудования Dual Fuel позволяет преобразовать стандартный полотенцесушитель для центрального отопления для работы на электричестве или центральном отоплении — особенно полезно в летние месяцы и доступен в хромированном или белом цвете, чтобы соответствовать существующей рейке.

Технология PTC — как она работает?

В отличие от традиционных нагревательных элементов, в которых используется резистивный провод, нагревательные элементы PTC выполнены в виде керамических камней.Эти керамические камни производятся для нагрева определенной температуры и последующего поддержания этой температуры за счет снижения мощности.

Первоначально элемент будет потреблять 300 Вт мощности, пока рельс не достигнет проектной рабочей температуры 65 ° C, после чего он будет уменьшать электрический ток, поддерживая температуру рельса.

В результате не требуется отдельный термостатический блок управления, а нагревательный элемент потребляет значительно меньше электроэнергии, чем обычный нагревательный элемент.

Преимущества нагревательных элементов PTC

• Термостат не требуется
• Максимальная температура не может быть превышена элементами PTC
• Рабочее положение любое: отсутствие термостатов допускает горизонтальную или вертикальную ориентацию нагревателя во время работы.
• Меньший диаметр, чем у традиционных обогревателей — обеспечивает более широкие возможности установки
• Фаза очень быстрого прогрева с последующей постоянной температурой
• Меньшие эксплуатационные расходы по сравнению с традиционными проволочными резистивными нагревателями

Какой элемент мне нужен?

Элемент мощностью 200 Вт
Подходит для полотенцесушителей шириной 300 мм и 400 мм, высотой 800 мм, до 9 поперечных перекладин

Элемент 300 Вт
Подходит для полотенцесушителей шириной 300 мм и 400 мм, высотой от 1000 мм до 1200 мм и шириной 500 мм и 600 мм, высотой от 800 мм до 1500 мм

Элемент мощностью 600 Вт
Подходит для полотенцесушителей шириной 500 мм и 600 мм, высотой от 1600 мм до 1800 мм

Техническая информация

• Резьба BSP ½ ”
• шнур питания длиной 1 м
• IP55 для Зоны 1, 2 и 3 в ванной комнате
• Гарантия 2 года
.
