Комбинированные электро-дровяные котлы отопления

Еще совсем недавно хозяева частных домов даже не задумывались о том, на каком топливе будет функционировать источник тепла, обогревающий их жилища. Вопрос считался риторическим, а ответ был понятен — это природный газ. Однако пришло время нестандартных решений, поскольку энергоносители дорожают постоянно, и какой из них будет выгоден для использования завтра – неизвестно. Вот почему стал проявляться массовый интерес к таким отопительным установкам, как электро-дровяной котел.

Чем хороши комбинированные установки?

Решение и вправду нестандартное, причем дает возможность убить сразу несколько зайцев:

найти для отопления альтернативу природному газу;
перестраховаться на будущее, имея в запасе целых два дополнительных энергоносителя;
обеспечить при этом комфортную эксплуатацию отопителя, избавив себя от необходимости возиться с дровами в топочной по ночам.

Организовать отопление электро-дровяными котлами актуально и в новых зданиях, по тем же причинам.

При этом есть возможность вспомнить дедовские методы и смонтировать самотечную систему отопления с целью максимальной независимости от внешних воздействий. Хотя конвекционная система – не самое лучшее решение в плане эффективности, но доступное по стоимости монтажа. И в случае отключения электроэнергии всегда можно будет спокойно перейти на дрова.

Особенности конструкции агрегата

Внешне устройство электро-дровяного котла практически не отличается от традиционного твердотопливного теплогенератора. Только в одном месте, где под обшивкой и теплоизоляцией расположена водяная рубашка агрегата, имеется специальное отверстие, из которого видны контакты для подключения электрических проводов. В действительности комбинированная установка имеет топку для загрузки твердых видов топлива, зольную камеру с заслонкой, через которую проходит воздух для горения, и колосниковую решетку.

Бытовые комбинированные котлы на дровах и электричестве могут быть оборудованы как водотрубным теплообменником, так и дымогарными трубами. Некоторые модели снабжаются и варочными панелями, находящимися в верхней части камеры сгорания. То есть, это полноценные твердотопливные установки с КПД 75—85%. Но в них есть одна особенность конструкции: одна из стенок топки, являющаяся внутренней обшивкой водяной рубашки, имеет сложный профиль, выполняемый с помощью холодной штамповки. Благодаря этому профилю в пространство между внутренней и наружной обшивкой рубашки помещается один или несколько ТЭНов. Это частный случай схемы, по которой изготавливаются электро-дровяные котлы отопления, ТЭНы могут встраиваться в котловой бак и другими способами.

Когда по какой-либо причине котел не может функционировать на основном топливе – дровах, то он автоматически переходит на электричество и наоборот, при розжиге топки электронагреватели отключаются.

Описание работы котла

То есть, функции управления электрической и твердотопливной части отопителя разделены. Если же воздух в топку подается принудительно вентилятором, то обе части контролирует автоматика для дровяного котла. В первом случае алгоритм работы следующий:

После подключения теплогенератора к сети в работу включается электронагреватель. На пульте управления устанавливается температура теплоносителя и ТЭН начинает подогревать воду в автоматическом режиме. Температуру лучше устанавливать на 10—15 ºС ниже рабочей.

В это время в камеру сгорания загружается топливо и происходит его розжиг. С этого момента разогрев теплоносителя происходит совместно, если принудительно не отключить электронагреватели.

Достигнув выставленной на пульте температуры воды, ТЭНы отключаются и до рабочей температуры теплоноситель греется дровами.Интенсивностью горения управляет термостат с цепным приводом, и как только вода достигает рабочей температуры, он перекрывает подачу воздуха.

Когда комбинированный котел сожжет свое основное топливо и новой загрузки не последует, теплоноситель начнет остывать и в определенный момент сработает датчик электрического блока и он включит в работу нагреватели, которые будут поддерживать температуру воды до следующей закладки дров.

Алгоритм работы с вентилятором подачи воздуха и единым электронным блоком аналогичен вышеописанному, только процесс настройки оборудования упрощается. При этом теряется энергонезависимость твердотопливной части агрегата.

Благодаря своей конструкции и принципу действия электро-дровяные отопительные котлы для частного дома приобретают некоторые преимущества, несвойственные обычным твердотопливным агрегатам:

На внутренних стенках топки не возникает конденсат вследствие поступления из обратного трубопровода холодной воды, поскольку котловой бак постоянно подогревается ТЭНом.

Как следствие, система обогрева здания может присоединяться к источнику тепла напрямую, без организации малого контура и смесительного узла с трехходовым клапаном.
Теоретически КПД комбинированного водонагревателя повышается до 97—99% в то время, когда действует электрический обогрев, а главная топка не функционирует.

В то же время универсальность агрегата не избавляет от недостатков, присущих обоим видам отопителей по отдельности. Это инерция, которая выражается в невозможности сразу прекратить нагревание теплоносителя при достижении максимальной температуры.

Другой недостаток – относительно невысокая мощность электрической части, значительно повысить ее не даст устройство водяной рубашки, в нее невозможно встроить много электронагревателей. По этой причине мощность электрических нагревателей равна мощности дровяной камеры сгорания в диапазоне 6—25 кВт. Если требуется более высокий показатель, то электроэнергия будет служить только в качестве подогрева и сможет поддерживать температуру теплоносителя на каком-то определенном уровне.

Заключение

Использование универсальных установок электроэнергия – твердое топливо для обогрева небольшого частного дома является достаточно рациональным решением, дающим массу преимуществ перед раздельной системой. Да и вопрос стоимости играет свою роль, по цене комбинированного отопителя купить отдельно твердотопливные и электрические котлы отопления не удастся.

Отопление дома твердотопливным и электрическим котлом

Отопление дома твердотопливным котлом обходится не дорого. Но оно хлопотное. Электричество, наоборот подороже, но самое комфортное из всех видов энергоносителей.

Твердотопливный котел неплохо дополнить электрическим, что позволит намного упростить обслуживание отопления в доме и удобство проживания. Можно будет не просыпаться ночью для поддержания обогрева твердым топливом, а также покидать дом на длительное время без замораживания здания, или же просто поддерживать тепло электричеством, когда некогда заниматься дровами.

Желательно оформить «ночной тариф» электроснабжения, который значительно дешевле дневного.
Тогда автоматизированный электрический котел сможет разогревать дом ночью, а не только поддерживать температуру.

В общем, отопление двумя котлами – твердотопливным и электрическим – удобная схема, которая набирает популярность.

Остается разобраться, как сделать обогрев жилища с помощью двух теплогенераторов — твердотопливного и электрического, как правильно подключить, какая автоматизация потребуется, чтобы работа агрегатов была согласованной и поочередной.

Особенности подбора насосов для схемы с двумя котлами

Электрический автоматический аппарат снабжен внутренним циркуляционным насосом, а для твердотопливного этот насос нужно устанавливать отдельно, на обратке, после очистительного фильтра и расширительного бачка.

Установка этого насоса на подаче не желательна, так как в случае закипания жидкости, этот насос не сможет перекачивать пар, движение теплоносителя в системе остановится. Поэтому процесс кипения будет развиваться, температура в теплообменнике будет нарастать, пока не выйдет из строя либо сам теплообменник, либо подключенный пластиковый трубопровод.

С твердотопливным котлом циркуляционный насос устанавливается на обратке, где он сохранит работоспособность даже при закипании жидкости и предотвратит развитие этого опасного процесса.

Необходимо обратить внимание и на давление, которое должны развивать насосы. Как правило, электрический котел снабжается насосом, развивающим давления до 0,4 или максимум до 0,5атм. , обозначающийся, например, 15/50 (первая цифра указывает на диаметр подключаемых трубопроводов, вторая – давление). Этот насос работает постоянно, гоняя теплоноситель по системе.

Но при одновременной работе двух насосов, в случае если электрический «передавит» твердотопливный, то в последнем движение жидкости остановится или опрокинется. Она закипит, что приведет к серьезной аварии. Если же «передавит» твердотопливный, то ничего страшного не произойдет – автоматизированный электрокотел просто отключится, если температура воздуха или теплоносителя превысит определенное заданное значение.

Поэтому аппарат с твердым топливом должен комплектоваться насосом, развивающим большее давление, чем насос в электрокотле, например 25/60 – 0,6 атм.

Превосходство насоса твердотопливного теплогенератора по давлению – обязательно условия включения по данной схеме.

Схема подключения, обратные клапаны

Твердотопливный и электрический котлы включаются в магистральные трубопроводы подачи и обратки параллельно.

Но, чтобы работа одного из них не влияла бы на работу другого, на выходе подачи каждого из них, после кранов устанавливаются обратные клапаны.

Тогда нагнетание жидкости одним насосом не повлияет на другой агрегат, а точнее, не произойдет опрокидывание струи и возникновение малого круга циркуляции с самыми негативными последствиями.

Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан.

На обратке должны устанавливаться фильтр-грязевик развернутый шламосборником вниз, или, по крайней мере, наклонно вниз, а также кран слива в канализацию, кран закачки системы (подключение к водопроводу), и расширительный бачок, компенсирующий увеличение давления при нагревании жидкости. Его первоначальное давление (накачивается воздушным насосом) – обычно в 1,5 атм. А объем должен быть не менее 0,1 от количества жидкости в системе.

Средства автоматики

Котел твердотопливный оснащается термостатом, который размыкает электрические контакты управляя насосом, а его выносной датчик устанавливается на выходе из теплообменника. Если теплоноситель остынет, т.е. если дрова прогорят, термостат отключит насос. Настройка — не более 30 градусов.

Зачем он нужен? Дело в том, что тяга через дымоход будет всегда. Когда котел погаснет, то он превратится в хороший радиатор охлаждения для теплоносителя, тепло от которого уносится в небо. Если насос продолжит гонять жидкость, то теплоноситель будет ускоренно охлаждаться.

При растапливании котла температура жидкости на выходе быстро повысится, и термостат сразу же включит этот насос.

Также этот насос обязательно оснащается бесперебойным электропитанием – бесперебойником. Отключение электроэнергии даже на 15 минут, может привести к закипанию жидкости и разрушению оборудования. Движение жидкости не должно останавливаться.

Для электрического автоматизированного аппарата подключается датчик комнатной температуры. Он регистрирует температуру воздуха в помещении и в соответствии с настройками автоматизации дает команду на включение, когда воздух остынет, например, ниже 20 град, а затем на выключение, если температура, к примеру, достигнет 22 град. Т.е. когда заработает твердотопливный котел, то температура в доме будет быстро расти.

Электрический теплогенератор от датчика воздуха узнает «что он больше не нужен» и остановится. С уменьшением температуры, когда твердотопливный погаснет, электрический включается в заданном ему режиме и будет поддерживать температуру в помещении выше 20 град С (ночной режим).

Сделать подобную схему отопления дома с двумя котлами можно и своими руками, если есть навыки слесарных работ. А наладка системы сведется к подбору температуры на датчиках, чтобы электрический включался вовремя, а насос твердотопливного, не выключался бы раньше, чем пламя окончательно погаснет.

Обеспечение постоянства работы насоса схемы с твердым топливом – приоритет использования таких теплогенераторов в любых схемах, в том числе и в паре не только с электрическим, но и с газовым котлом… Также можно прочитать о подключении к твердотопливному котлу бойлер косвенного нагрева.

Электро дровяные котлы отопления — особенности установки

Дровяной котел

Далеко за городом, где нет газовых магистралей, сложно организовать эффективное отопление дома с одной разновидностью водогрейного оборудования. Ведь отечественные электролинии не всегда имеют необходимую мощность, а котлы, работающие на твердом топливе, не обладают автономностью. Некоторые производители постарались решить подобную проблему и предложили потенциальным покупателям электро дровяные котлы. Используя их, не нужно бояться отключения электричества и можно рассчитывать на определенные послабления в плане обслуживания установки.

Когда оправдана покупка гибрида?

Понятно, что соединение нескольких принципов работы покупателю обойдется дорого. Электродровяные котлы стоят недешево, так что их покупка может быть оправдана только в том случае, когда необходимо использовать за один отопительный сезон сразу несколько видов топлива.

В некоторых районах России установлены льготные тарифы на электричество, а если они исчерпываются, стоимость электроэнергии увеличивается в разы. В такой ситуации использовать электрические котлы экономически невыгодно, поэтому и здесь комбинированные агрегаты могут стать оптимальным выходом из положения.

Обратите внимание! Некоторые модели способны работать практически на всех видах твердого топлива. Правильно подобрав комплектацию, можно топить дом не только дровами, но и пеллетами, брикетами, опилками и даже углем.

Принцип работы гибридного оборудования

Как устроен электро дровяной котел? Как он работает? Принцип действия установки основан на использовании нескольких топочных камер и электрических тэнов. К каждой топке подведен отдельный теплообменник. Именно эта конструктивная особенность позволяет применять тот вид топлива, который имеется под рукой.

Если включаются электрические тэны, они нагревают не теплоноситель, а воду, которая находится в бойлере.
Преимуществ у подобного варианта отопления много. В любой момент можно использовать наиболее доступный вид топлива, для чего необходимо всего лишь поменять горелку. Сделать это самостоятельно не так уж сложно. Подробное описание схемы переключения находится в инструкции.

Серия АОТВК 22-6

Практика показывает, что в большинстве случаев владельцы гибридных установок для отопления загородного дома используют электричество. Но при его отключении дом не остынет. Гибридную печь можно будет растопить и дровами, и углем, и даже отходами деревообрабатывающего производства.

Любой электро дровяной котел способен в течение нескольких суток работать в автономном режиме, не требуя присутствия человека. Если выбирается электрический вариант обогрева, за установкой вообще не нужно следить. Время ее работы будет ограничено только тогда, когда прекратится подача тока в сети.

Обратите внимание! При установке описываемого оборудования запускать электро дровяной котел специалисты рекомендуют именно с прогрева топки, а уже потом переводить агрегат на работу сети. Это поможет значительно сэкономить на электричестве и за считанные минуты прогреть все помещения в доме.

В продаже представлен огромный ассортимент описываемого оборудования. Для того чтобы выбрать подходящую модель, необходимо учесть несколько важных факторов.

Особенности выбора модели

Электро установка

Современные производители, предлагающие оценить особенности электро дровяных котлов, выпускают серии для бытового и промышленного обслуживания. Среди них есть и компактные напольные установки, и мини-котельные. У каждого агрегата своя комплектация и своя сфера применения.

Поэтому, выбирая конкретную модель, стоит учитывать:

Мощность установки.
Количество контуров.
Размеры агрегата и его вес.

При выборе мощности котла специалисты рекомендуют опираться на вид топлива, который будет использоваться как основной. В подходящей установке этот показатель должен превышать потребности тепла.

Серия Protherm БОБЕР

Количество змеевиков, которые позволят нагревать воду с помощью топочной камеры, тоже важно учесть. В некоторых электро дровяных котлах нагрев горячей воды происходит преимущественно при помощи тэнов. А это не всегда удобно. Ведь электричество в любой момент могут выключить, и тогда хозяева недвижимости останутся без горячей воды.

Приобретая электро дровяной котел с несколькими топочными камерами, выполненными из чугуна, необходимо быть готовым к тому, что подобное оборудование будет слишком много весить. Общий вес может иногда достигать нескольких центнеров, поэтому под оборудование придется готовить мощный фундамент-основание. А это дополнительные расходы, причем немалые.

Покупая гибридную модель, полезно поинтересоваться, из какого материала сделаны колосники. Специалисты рекомендуют выбирать агрегаты с чугунными или стальными колосниками, покрытыми керамической эмалью.

Что еще важно знать о гибридных котлах?

Гибридная модель

Прежде чем покупать гибридные котлы для отопления загородного дома, необходимо учесть, что подобные установки потребуют профессионального подключения к электросети. Устанавливать оборудование можно только после получения всех разрешительных документов, и когда к жилому объекту будет подведена отдельная линия, рассчитанная на 380 Вольт.

Чтобы обеспечить необходимую безопасность при эксплуатации гибридного оборудования, нужно не только подключить установку к аппаратам, но и выполнить заземление. При этом нельзя экспериментировать. Правильным будет только тот вариант, когда заземление подключается к специальному контуру, вкопанному глубоко в грунт земли.

Основные требования к монтажу

Специалисты предупреждают, что эффективность и надежность электро дровяного котла отопления во многом будет зависеть от грамотно выполненного монтажа. Вот его основные правила:

Pellets Fuzzy Logic

Все элементы напольной конструкции должны быть надежно установлены и правильно соединены.
Прямо перед топкой необходимо уложить на пол большой металлический лист.
Под дно установки целесообразно подложить асбестовый картон.
Кроме правильного подключения к электричеству, необходимо установить дымоход, соблюдая все правила безопасности, а также нормы СНиПА.
Как правило, электро дровяной котел, предназначенный для отопления дома, устанавливается в отдельном помещении, где помимо электричества должна быть хорошая приточная вентиляция.
При установке важно выбрать такой диаметр труб, который будет соответствовать мощности системы отопления.

Обратите внимание! Несоблюдение этого пункта спровоцирует разный уровень давления. Это приведет к тому, что возникнут протечки и даже порывы. Поэтому целесообразно по всей длине схемы установить запорные механизмы, перекрывающие систему без остановки работы котла.

Обобщение

Эстетичный вид

Любой электро дровяной котел способен решить проблему с отоплением загородного дома. Иногда использовать электрический агрегат нецелесообразно с экономической точки зрения либо невозможно по причине частых отключений электричества. А топить дом дровами не хочется — уж слишком много времени уходит на обслуживание подобных установок. Производители учли эти недостатки и предложили потенциальным покупателям неплохой компромисс. Им сегодня многие успешно пользуются.

Твердотопливный и электрический котел в одной системе

Эффективность отопительного оборудования в большой мере зависит от того, насколько точно были сформулированы требования при его выборе. Современный уровень теплотехники, в частности комбинирование различных систем в одном аппарате, позволяет не ограничивать ее использование решением одной единственной задачи. Примером может служить твердотопливный-электрический котел, применяемый для обогрева жилых помещений средней площади.

Конструктивные особенности и функционал

Нагревание воды в котле может происходить посредством одного из двух ресурсов. Камера сгорания для твердого топлива – дров, древесных опилок, угля, торфяных брикетов и другого – является основой механизма. Водяной контур твердотопливного котла расположен сверху или вокруг топки и нагревается непосредственно от нее. Образовавшаяся в процессе горения зола в большинстве моделей ссыпается через керамическую или чугунную колосниковую решетку в выдвигаемый, легко очищаемый зольник.

Рис. 1 Устройство электро-дровяного котла

В теплообменник вставлен трубчатый электронагреватель (ТЭН), обеспечивающий подогрев от сети. Специальный механизм самостоятельно включает его при снижении теплоотдачи камеры сгорания и температуры воды, что обеспечивает частичную автоматизацию работы котла. С помощью автоматики, управление которой выведено на переднюю панель, можно также устанавливать режимы с разной температурой и мощностью.

Комбинированная конструкция твердотопливного и электрического типа объясняет круг применения котла:

При отсутствии газификации и потенциала подключения иной системы отопления.
В условиях постоянных перебоев в подаче электроэнергии.
Для экономии средств ввиду дешевизны твердого топлива, возможности сочетать и регулировать расход ресурсов при высокой стоимости или двухтарифной оплате электричества.
Как временная альтернатива газовому нагревателю, когда тепло уже требуется, а газ еще не проведен.

Рис. 2 Котел Купер 15 кВт на дровах, угле с ТЭНом на 6 кВт ОК-15 Теплодар

Достоинства и недостатки

Основными преимуществами систем отопления с использованием твердотопливных котлов с возможностью электрического нагрева являются:

независимая работа на разных видах топлива – когда заканчивается один, котел легко переключается на альтернативный и продолжает работать;
регулирование температуры в водяном контуре и, соответственно, в доме с помощью пульта управления ТЭНом;
наличие дополнительных выходов и узлов, позволяющих подключить несколько независимых отопительных систем – дома, гаража, бани, теплого пола т.п., а также расширительный бак;
высокую прочность и долгий срок службы аппарата обеспечивают чугун или жаропрочная сталь – материалы, из которых изготавливаются твердотопливные котлы;
топливо производится из исключительно природного, экологически безопасного сырья, не токсично, сохраняет здоровую атмосферу в доме;
невысокая стоимость и распространенность оборудования.

Основные недостатки комбинированных котлов относятся к их печной составляющей и заключаются в трудозатратах при эксплуатации.

Остальные нюансы касаются в целом водонагревательных систем отопления:

ручной режим загрузки твердых топливных ресурсов;
необходимость регулярного очищения от золы, профилактической чистки дымохода;
периодическая заливка теплоносителя в систему, контроль работы клапанов;
давления в трубах, образуемого в твердотопливном котле, как при горении, так и при электрическом подключении, недостаточно для нескольких этажей, не желательно использовать его для согревания объектов свыше 250 м2.

Типы отопительных систем на двух видах ресурсов

Использование твердотопливного котла с электрическим ТЭНом, который изначально встроен в агрегат или имеет вход для его монтажа, избавляет владельца от многих проблем с установкой комбинированного оборудования, подключением его к системе радиаторов. В некоторых случаях облегчает эксплуатацию.

Рис. 3 Твердотопливный котел с ТЭНом

Когда к действующей схеме моноресурсного отопления требуется добавить элементы, работающие на другом виде топлива, подключают твердотопливный и электрический котел в одной системе. Взаимная увязка двух агрегатов требует определенных навыков. Зато раздельное положение позволяет установить между ними дополнительный аккумулятор тепла, который поможет рациональнее использовать энергию нагревателя на твердом топливе и реже включать электрический теплогенератор.

Отопительные котлы, работающие на двух ресурсах, выпускаются со стандартной топкой или конструкцией длительного горения, которая включает два топочных отделения – основное для дров и камеру дожига. Твердое топливо в таких аппаратах прогорает гораздо медленнее, так как к нему механически ограничена подача воздуха. Во вторую камеру попадает пиролизный газ, выделяемый в первой. Он также сгорает, выделяя тепло. Такой тип твердотопливных котлов обеспечивает в разы больший период работы без добавления топлива по сравнению с обычным.

Рис. 4 Котел «Сибирь» на твердом топливе + тэн

Существуют и другие различия в устройстве рассматриваемых систем. Некоторые предусматривают возможность установки пеллетной или газовой горелки и смену источника нагрева. Комбинированные или отдельные электрические котлы иногда работают от сети 380V, с проведением которой могут возникнуть сложности.

Тяжесть конструкции и нормы безопасности не позволяют вешать твердотопливный котел на стену, поэтому они бывают только напольного типа.

Нюансы установки и эксплуатации

Монтаж твердотопливного котла, его подключение к инженерным сетям и системе нагрева помещения рекомендуется доверить специалистам.

Степень пожаробезопасности агрегата зависит от того, насколько профессионально он установлен:

Вокруг котла должно быть открытое пространство – от 50 см с трех сторон и от 120 см со стороны топки. Ничто не должно экранировать дверцу камеры сгорания.
До потолка не менее 2,5 м – от этого зависит высота дымохода. Если она окажется недостаточной, не будет обеспечена нужная тяга для очищения от дыма и иных продуктов сгорания.
Твердотопливные котлы устанавливаются на поддон из бетона, стали, кирпича, иного несгораемого материала. Он должен быть абсолютно ровным и больше по размерам, чем сам агрегат.
Подключение в электрической сети подразумевает заземление.

Общие требования к месту размещения гласят, что оно должно быть хорошо вентилируемым, по площади не менее 7 м2. Размещать котел ввиду его повышенной опасности для детей лучше в отдельном, возможно подсобном помещении. Опасно хранить топливо или размещать вещи для сушки вблизи котла, особенно оставлять их без присмотра.

Рис. 5 Твердотопливный котел СТУДЕНТ ГИДРАВЛИК + ТЭН на 9 кВт (Термофор) 16 кВт

Регулярная профилактика включает контроль уровня воды в отопительной системе, чистку фильтров и дымохода от продуктов горения и других загрязнений минимум раз в год. Если твердотопливный котел с электрическим элементом долгое время не использовался, он нуждается во внеочередном осмотре до запуска. Для работ по механической или химической чистке трубы дымохода, производимых на крыше, рекомендуется вызвать специалистов.

Способы повышения эффективности работы системы

Большинство комбинированных отопительных механизмов предусматривают и обеспечение горячим водоснабжением. Однако в некоторых моделях отсутствует возможность нагревать бойлер посредством сжигания твердого топлива, только с помощью электричества. Приобретение оборудования с двойным типом нагрева воды для пользования позволит использовать данную функцию без ограничений.
Подключение к котлу теплового аккумулятора, который накапливает избыточное тепло на пиках горения в теплоемком материале, и направляет его в трубы отопления по окончании топки. Это повышает теплоотдачу и снижает затраты топлива.
В отопительных водонагревательных системах, включая твердотопливные котлы с электрическим подключением, можно использовать антифриз в качестве теплоносителя. Это целесообразно в северных районах или при сезонной эксплуатации, когда отопление долгое время не используется, вода может замерзнуть в трубах и разорвать их.
Поскольку КПД отопления посредством сжигания древесного топлива очень высок, в начале процесса стоит использовать этот тип работы котла. После того, как станет тепло, можно включить электрический ТЭН, который будет поддерживать необходимую температуру. Это гарантирует не только экономию, но и быстрый нагрев помещения при необходимости.

Надо отметить, что при всех возможностях комбинирования ресурсов и разнице сроков достижения максимальной теплоотдачи, которые предусматривают твердотопливные котлы с электрическими нагревателями в одной системе, их современная конструкция гарантирует одинаково эффективную работу на любом виде источника тепловой энергии.

Статьи по теме:

Котлы для отопления на дровах и электричествеКотлы для отопления на дровах и электричествеОтопительный комбинированный котел отопления

Электрокотел с твердотопливным котлом в одной системе отопления

От того, насколько правильно сделана обвязка твердотопливного котла, зависит эффективность его дальнейшей работы и срок службы. В эксплуатации дровяные и угольные теплогенераторы отличаются от агрегатов на других видах топлива, потому требуют особого подхода.

Предлагается подробно рассмотреть, как после монтажа отопительной разводки подключить котел на твердом топливе, в том числе – своими руками. Описание различных схем подключения ТТ-котла к системе отопления вы сможете найти в данном материале.

В чем отличие твердотопливных котлов

Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от остальных источников тепла. Эти особенности нужно воспринимать как данность и всегда учитывать при обвязке твердотопливного котла с системой водяного отопления. В чем они заключаются:

Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Схема устройства ТТ-котла прямого горения с принудительным нагнетанием воздуха

Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет

Примечание. Здесь условно не показан расширительный бак — он должен подключаться к обратной линии отопительной системы перед насосом (по направлению течения воды).

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры. Если вы поставили шаровой кран для отсечения и ремонта деталей группы, снимите со штока рукоятку.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Важный нюанс. В паре с 3-ходовым вентилем ставится специальная головка с датчиком и капилляром, рассчитанная на регулирование температуры воды в определенном диапазоне (например, 40…70 или 50…80 градусов). Обычная радиаторная термоголовка не подойдет.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:

Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Справка. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, потребуется мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

природном газе и дровах;
твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Подающие линии котлов присоединяются к верхним патрубкам теплоаккумулятора, обратные – к нижним

Совет. Информацию о расчете объема буферного резервуара вы найдете в отдельной публикации.

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

В схеме учтена особенность электрокотла – встроенный циркуляционный насос всегда работает

Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

Обвязка методом первичных и вторичных колец

Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:

Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.

Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.

Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:

Заключение

Как вы могли убедиться, правильно сделать обвязку котла на твердом топливе не так уж просто. К вопросу надо отнестись ответственно и перед выполнением работ по монтажу и подключению дополнительно проконсультироваться со специалистом, чья квалификация не вызывает сомнений. Например, с таким, кто дает пояснения в представленных видеороликах.

В этой статье мы подключим электрокотел с твердотопливным котлом к одному контуру радиаторов. То есть, вероятно, такая схема для домов небольшой площади. Многоконтурную схему — с несколькими ветками радиаторов — разберём в следующей статье.

Электрокотел и твердотопливный котел в одной системе ставят ради того, чтобы первый сглаживал неудобства от пользования вторым. Как правило, при таком сочетании твердотопливный котёл является основным, а электрический — вспомогательным. Наоборот бывает, но редко.

Какие же удобства от добавления в систему электрокотла?

Не секрет, что время топки твердотопливного ограничено горением топлива. Ложась с вечера спать в тёплом доме, к утру можно проснуться в остывшем. Тогда из-под одеяла придётся выбираться, как прыгать в холодную воду… Вот тут-то и поможет электрокотёл, который, включившись в заданное время к нашему пробуждению, нагонит в доме температуру.

Наличие электрокотла позволит хозяевам даже зимой съездить в отпуск, на выходные или в командировку без боязни, что трубы и радиаторы замёрзнут и полопаются. То же можно сказать о домах с временным проживанием. Электрокотёл будет включаться по сигналу от комнатного термостата и поддерживать в доме плюсовую температуру.

Электрокотлом можно топить в межсезонье — осенью и весной, когда сильно натапливать не имеет смысла, а лишь поддерживать нормальную жилую температуру.

Если электрокотёл только как вспомогательный, что чаще всего и бывает, то в радиаторных.

Потому что время горения твердотопливного небольшое, и плита тёплого пола не будет успевать прогреваться.

Как обычно, начнём с общей схемы, чтобы дать общее же представление:

В такой схеме каждый котёл может работать как самостоятельно, так и одновременно со вторым.

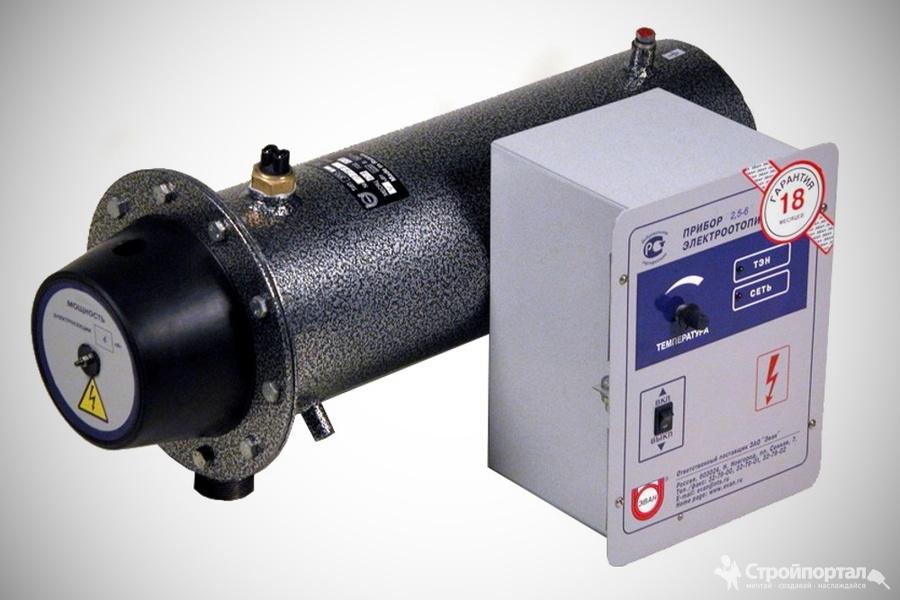

На схеме электрокотел самый простой: без встроенной автоматики и без циркуляционного насоса, а собственно ёмкость с приваренными патрубками и ТЭНами внутри. Поэтому на схеме насос снаружи. Возможно, вы купите другую модель, что-то вроде этого:

В него «всё включено», остаётся лишь присоединить трубы. Ну и вентили на подаче и обратке перед котлом обязательны.

Та же схема подробно:

На схеме местами не хаватает некоторых переходников, но, полагаю, вы, как человек взрослый, легко определите, где их нужно добавить.

Обратите внимание, если вы купили электрокотёл с расширительным баком внутри: его объёма может не хватать, тогда надо ставить дополнительный бак, как на схеме.

Несколько правил, которые нужно соблюдать при монтаже приведённой здесь системы отопления.

1. Перед запуском твердотопливного котла включить циркуляционный насос.

2. Наличие обратных клапанов обязательно! (см. схему)

3. Хотя бы часть радиаторов нужно оставить без термоголовок, чтобы, в случае прекращения циркуляции теплоносителя, котёл (твердотопливный) не перегрелся.

4. Трубы от твердотопливного котла до тройников применяем только металлические (стальные или медные).

5. Регулировать работу циркуляционного насоса твердотопливного котла при помощи комнатного термостата НЕЛЬЗЯ! Этот насос должен быть всегда включен.

6. То же другими словами: комнатным термостатом можно управлять только электрокотлом.

Ну, вот, вроде бы, и всё, электрокотел с твердотопливным котлом смонтировали… (было б всё так же быстро на деле:)). В следующей статье сделаем то же самое для системы с несколькими ветками радиаторов.

Особенности подбора насосов для схемы с двумя котлами

Электрический автоматический аппарат снабжен внутренним циркуляционным насосом, а для твердотопливного этот насос нужно устанавливать отдельно, на обратке, после очистительного фильтра и расширительного бачка. Установка этого насоса на подаче не желательна, так как в случае закипания жидкости, этот насос не сможет перекачивать пар, движение теплоносителя в системе остановится. Поэтому процесс кипения будет развиваться, температура в теплообменнике будет нарастать, пока не выйдет из строя либо сам теплообменник, либо подключенный пластиковый трубопровод.

Необходимо обратить внимание и на давление, которое должны развивать насосы. Как правило, электрический котел снабжается насосом, развивающим давления до 0,4 или максимум до 0,5атм., обозначающийся, например, 15/50 (первая цифра указывает на диаметр подключаемых трубопроводов, вторая – давление). Этот насос работает постоянно, гоняя теплоноситель по системе.

Схема подключения, обратные клапаны

Средства автоматики

Твердотопливные котлы, несмотря на все очевидные преимущества и недостатки, имеют еще один скрытый аспект, на который со временем приходится обращать внимание. Системы отопления на твердотопливных котлах с ручным режимом загрузки не работают в поддерживающем режиме. Кончилось в топке топливо — котел перестаёт работать, соответственно, теплоноситель начинает остывать. Эта проблема хорошо знакома жильцам частного сектора и владельцам загородных домов.

Постоянно подбрасывать уголь или дрова, заполняя топку, не всегда представляется возможным, а остановка котла зимой чревата резким снижением температуры во всех жилых помещениях.

Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному.

Функции электрического котла в системе отопления твёрдотопливным агрегатом

Подключение электрического котла в систему совместно с твердотопливным обогревательным прибором является довольно распространенным инженерно-техническим решением. Такой вариант исключает вероятность остывания отопительной системы, предотвращает переохлаждение основного отопительного агрегата и сохранит комфортной температуру в доме. Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления.

Схема расположения твёрдотопливного и электрического котлов при совместном использовании в системе отопления

Эксплуатация твердотопливных котлов нуждаются в периодическом контроле человеком — в загрузке топливом нуждаются все модели таких агрегатов.

На заметку: для традиционных котлов количество загрузок может доходить до 2-6 раз за сутки. Иначе обстоит ситуация с пиролизными котлами и агрегатами длительного горения. Здесь частого вмешательства человека не требуется. Одной загрузки топливом достаточно на 12-24 часа работы котла, а для некоторых моделей — и на 48 часов работы.

Главной задачей для владельца дома при включенном обогреве является недопущение остывания котла и отопительной системы. Котел электрический в паре с котлом твердотопливным успешно решают эту проблему. Рассмотрим подробно связку твердотопливного котла с нагревательным прибором, работающим от электричества.

Рабочая схема выглядит следующим образом: твердотопливный агрегат мощностью 50 кВт должен быть объединён с электрическим котлом, мощность которого составляет 28 кВт. Работа электронагревательного прибора – периодическая. Агрегат должен быть на подхвате — находиться в готовности к включению сразу после остановки основного оборудования. Электрический котел запускается, когда топливо в твёрдотопливном котле закончится, и температура теплоносителя в системе опустится до 50 С. При этом в контуре обязательно должен присутствовать бак с водой для системы горячего водоснабжения, выполняющий в данном случае роль теплоаккумулятора.

Основными элементами контура, потребляющими мощность автономных отопительных котлов, являются:

отопительные радиаторы — требуют 30 кВт;
система отопления «теплый пол» — до 15 кВт;
накопительная емкость для системы ГВС — в среднем 300 л.

Внимание! Автоматика для регулировки переключения контуров в данной ситуации — связке агрегатов не требуется.

Установленный в системе насос периодически прогоняет теплоноситель по трубопроводу, сигнализируя о температуре в отопительном контуре. При опускании температуры теплоносителя до критической отметки электрокотел, снабженный ТЭНами, включается в работу, беря на себя задачу теплоснабжения дома. Термостат и трехходовый клапан обеспечивают контроль температуры бака горячего водоснабжения. При снижении температуры воды в контуре системы ГВС теплоноситель запускается в змеевик для подогрева горячей воды. Правильно подключенный электрокотел, грамотная обвязка с твердотопливным котлом, сделают вашу систему полностью контролируемой.

В описанной конструкции системы отопления всё отопительное оборудование, в том числе, трубопровод, при остановке основного обогревательного устройства надежно защищено от размораживания и не становится причиной перебоев с обогревом жилых помещений и горячим водоснабжением.

Комбинированные котлы отопления

Другим, менее затратным вариантом, является установка комбинированного агрегата, который представляет собой твердотопливный котёл и электрический агрегат одновременно.

Такие приборы используют для нагрева теплоносителя твердое топливо и электричество, будучи рассчитанными на взаимозаменяемость этих энергоносителей при работе. Особенность таких агрегатов является установка в резервуаре твердотопливного котла электронагревательных элементов — ТЭНами обеспечивается необходимый нагрев теплоносителя, проходящего по теплообменнику. Идея совместить электрическое устройство с твердотопливным агрегатом не нова, но наладить выпуск соответствующего отопительного оборудования стало возможным только после появления комбинированных устройств автоматики и материалов нового поколения.

Принцип действия комбинированных отопительных механизмов заключается в том, что, пока топочная камера свободна от основного вида топлива (дрова, уголь, торф и т. д.), основную работу по подогреву теплоносителя для отопления выполняет электричество. Благодаря установленным датчикам контроля, оборудование самостоятельно реагирует на изменения температурного режима, включаясь и выключаясь по мере необходимости.

На практике это выглядит примерно так: закладка топлива уже полностью прогорела, соответственно котел потух. Котловая вода соответственно начинает терять свою температуру. На смену твердому топливу приходит электрический подогрев. Теперь отопительный механизм работает как обычный электрокотел до тех пор, пока топка не будет заполнена очередной партией дров или угля.
После выхода основного агрегата на оптимальный режим работы, блок управления отключает электронагревательные элементы, отопление снова работает на твердом топливе.
Преимущества и недостатки комбинированного отопительного оборудования
Несмотря на высокую стоимость, комбинированные котлы имеют неоспоримые достоинства. К ним относится не только полный контроль над состоянием всей системы домашнего отопления, но и ряд других:
прибор отлично справляется со своей работой, отапливая помещения с низкой энергозатратностью;
комбинированные котлы представляют собой экологически чистые отопительные агрегаты;
отсутствие конденсата, так как первый разогрев прибора осуществляется в обоих режимах — основном и вспомогательном;
весь отопительный комплекс постоянно находится в рабочем состоянии, что актуально при длительном отсутствии хозяев дома.
Однако, у данной техники есть и недостатки.
Существенным минусом для комбинированных отопительных приборов является энергозависимость. При отсутствии напряжения в сети, система теряет свою эффективность и многофункциональность.
Важно! При монтаже оборудования необходимо учесть потенциал домашней электропроводки, которая может не быть рассчитана на мощность монтируемого оборудования. Наличие автоматов защиты малого ампеража приведет к постоянным перебоям с электричеством в доме. Перед установкой убедитесь, что отведенный для вас лимит электропотребления способен удовлетворить работу нагревательного оборудования.
В отличие от традиционных твердотопливных приборов, у которых КПД достигает 70-80%, комбинированные изделия имеют меньший коэффициент — приблизительно на 3-5%.
Как добиться совместной работы электрического и твердотопливного агрегатов
Если вы встали перед выбором, какому варианту индивидуального отопления отдать предпочтение — твёрдотопливному котлу, автономному электрическому агрегату или связке этих двух устройств, преимущества у последнего варианта. Для монтажа контура потребуется схема подключения обоих агрегатов, аналогичная газово-твердотопливному отопительному комплексу. Грамотно сделанная обвязка оборудования — гарантия эффективности и безопасности эксплуатации этого оборудования.
На предлагаемом видео подробно рассказано, как и каким способом выполнить подключение нагревательных приборов на твердом топливе вместе с электрическими нагревательными элементами

На что надо обратить внимание при монтаже:
оба устройства должны иметь разумное соотношение мощности, нагревательный прибор на угле или на дровах является основным источником тепла, поэтому его мощность должна в два раза превышать мощность электрокотла;
оба агрегата подключаются параллельно, что дает независимость работы одного от другого;
агрегат на твёрдом топливе — основной и подключается к большому контуру, тогда как электрокотёл отвечает за температуру в малом;
основной нагревательный агрегат оснащается трехходовым клапаном;
для экономии энергоресурсов и обеспечения безопасности отопления, установка теплового аккумулятора обязательна;
В итоге
В каждом случае владелец жилья сам принимает решение, каким образом организовать систему автономного отопления. Предложенные технические решения позволят не только устранить неприятные последствия затухания основного отопителя во время лютой зимы, но и даст некоторую экономию энергоресурсов.
Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.
</ul>
</ul>

Обвязка двух котлов

Конструкция и принцип действия комбинированных котлов

Конструкция комбинированной установки отличается от классической твердотопливной введением в резервуар агрегата электрического ТЭНа или группы таких нагревателей, которые в сумме дают необходимую тепловую мощность. К ним добавлены элементы автоматики, которые призваны управлять нагревом элементов в зависимости от температуры теплоносителя.

Котел на дровах и электричестве

Принцип действия, по которому работают отопительные котлы на дровах и электричестве, прост: дрова служат основным видом топлива, на нем агрегат работает постоянно.

Если древесина сгорела, а новая загрузка топлива не производится, температура теплоносителя в рубашке начинает падать, на что реагирует соответствующий датчик. Он подает сигнал на автоматический блок управления и тот включает электрические нагреватели. В идеальном случае это происходит еще до того, как топка окончательно потухла, ведь температура воды начнет снижаться раньше.

Дальше теплоноситель в системе отопления нагревается исключительно электричеством, пока в камеру сгорания не загрузят новую порцию топлива. После ее прогрева блок управления отключит ТЭНы и котел снова полностью перейдет на дрова.

Преимущества и недостатки

Системы отопления, работающие с котлами для отопления на дровах и электричестве, обладают значительными достоинствами:

Главное преимущество – исключено остывание теплоносителя и всего здания. Самый лучший вариант для тех, кто превыше всего ценит комфорт или у кого в доме есть маленькие дети. Актуален такой котел и в районах с суровым климатом либо слабым утеплением стен дома. В обоих случаях без второго источника энергии температура в помещениях будет падать очень быстро.
Работа такого источника тепла более экологична, так как выбросов вредных веществ в атмосферу значительно меньше, чем у прочих твердотопливных установок.
При первом и последующих розжигах топки на ее стенках не образуется конденсат, поскольку первый нагрев водяной рубашки идет совместно от дров и электронагревателей, а при последующих теплоноситель не остывает. Конденсат появляется на стенках, когда в котел поступает холодная вода из системы. Он вредит работе котла, так как смешивается с золой и оседает на поверхностях камеры в виде черного налета, который очень трудно удалить.

Котельная с двумя котлами

Как и любые универсальные изделия, комбинированные отопительные котлы на твердом топливе и электричестве имеют свои недостатки:

Могут применяться в определенных условиях, а именно: при надежном электроснабжении и достаточной мощности ввода электричества. Без соблюдения этих требований покупка такого аппарата теряет смысл. Перед приобретением стоит убедиться в том, что лимита электричества, отведенного вам энергетической компанией, достаточно для работы установки. Определить потребляемую электрическую мощность просто — она равна тепловой.
Универсальные твердотопливные котлы с электротеном имеют КПД на 2—5% ниже, чем у классических собратьев, это обусловлено конструктивными особенностями всех гибридных установок.
Стоимость изделия выше по причине добавления в него новых узлов и деталей, что вполне закономерно.

Совместная работа электрического и твердотопливного котла

Если в топочном помещении вашего дома уже стоит электрический отопитель, но есть желание перейти на твердое топливо, то проблема остывания теплоносителя уже решена изначально. Здесь важно, чтобы правильно была выполнена обвязка твердотопливного котла и электрокотла. Первый должен функционировать как основной источник тепла, работающий постоянно. Второй агрегат будет служить ему подстраховкой на случай затухания топки или отключения с целью вычистить камеру и дымогарные трубы.

Большинство современных электрических отопительных установок комплектуются встроенными циркуляционными насосами. Если же таковой отсутствует, его придется купить и установить в трубопровод обратной воды на входе в электрический аппарат. Простейшее подключение электрокотла к твердотопливному котлу можно увидеть ниже.

Схема комбинированного котла

Оба котла подключаются к системе отопления параллельно, каждый со своим циркуляционным насосом. Для твердотопливной установки предусматривается малый круг движения теплоносителя с термостатическим трехходовым клапаном. На входе трубопроводов обратной воды в каждый котел сразу после насоса рекомендуется установить обратный клапан. Это нужно для предотвращения циркуляции воды между агрегатами, а в случае аварии трубопровода не позволит опорожниться водяной рубашке. Для горизонтальных участков труб принимается клапан лепестковой конструкции, а для вертикальных – пружинной.

Если термостат твердотопливной установки поставить на рабочую температуру 60 или 70 ⁰С, а электрической – на 40 ⁰С, то можно экономить электроэнергию, поскольку вспомогательный аппарат включится в работу не сразу, а после понижения температуры в системе, которую он и будет поддерживать. Ниже представлена более сложная схема обвязки твердотопливного котла с электрокотлом и применением теплоаккумулятора в качестве буферной емкости.

Подключение электрокотла к твердотопливному котлу

В этом случае работа всей топочной будет более экономичной, так как температуру в системе отопления после того, как дрова сгорят, какое-то время будет поддерживать тепловой аккумулятор. И только спустя это время включится электрический источник тепла. Для оптимизации работы системы рекомендуется задействовать выносной контроллер с набором датчиков. Он будет управлять циркуляционными насосами на основании сигналов датчиков температуры, установленных на подающем и обратном трубопроводах теплоносителя. Это позволит постоянно использовать один насос для циркуляции, а не два.

Использование котлов длительного горения

Чтобы избежать частых загрузок топки и увеличить интервал между ними до 12—18 часов, можно применять котлы для отопления на дровах длительного горения. Они работают по принципу сжигания дров «сверху вниз», используя естественную тягу или принудительное нагнетание воздуха. Размеры камеры позволяют загрузить в нее большое количество дров, а способ сжигания увеличит время работы настолько, что закладку нужно будет делать пару раз в сутки.

Конструктивные особенности таких отопительных установок не позволяют подбрасывать полена в топку, пока вся предыдущая порция полностью не сгорит. И не факт, что это случится днем, а не ночью. В последнем случае загрузить новую порцию будет некому, значит, подстраховка электрического котла в любом случае не помешает. Поэтому, следуя предыдущим рекомендациям, котел длительного горения на дровах нужно подключить параллельно с электрическим. Благодаря долгому горению твердотопливного котла его электрический помощник будет включаться достаточно редко, это даст дополнительную экономию электричества.

Заключение

Приобретение источника тепла для дома нужно рассматривать в каждом случае индивидуально. В недавно построенном доме, в котором еще нет отопителя, можно задуматься о покупке гибридной установки дров с электричеством. Если же имеется электроустановка для обогрева дома, то можно в качестве основного источника использовать котлы отопления на дровах, а существующий агрегат будет служить подстраховкой.

Используемые источники:

https://otivent.com/obvyazka-tverdotoplivnogo-kotla
http://vodotopim.ru/radiatornoe-otoplenie/elektrokotel-s-tverdotoplivnym.php
http://teplodom1.ru/domotopl/133-otoplenie-doma-tverdotoplivnym-i-elektricheskim-kotlom-kak-sdelat.html
https://znatoktepla.ru/kotly/elektricheskij-i-tverdotoplivnyj-kotel. html
https://cotlix.com/universalnye-kotly-dlya-otopleniya-na-drovax-i-elektrichestve-osobennosti-sovmestnoj-raboty

Дровяной и электрический котел

Преимущества и недостатки электро-дровяного котла

Чем хороши комбинированные установки?

Решение и вправду нестандартное, причем дает возможность убить сразу несколько зайцев:

найти для отопления альтернативу природному газу;
перестраховаться на будущее, имея в запасе целых два дополнительных энергоносителя;
обеспечить при этом комфортную эксплуатацию отопителя, избавив себя от необходимости возиться с дровами в топочной по ночам.

Организовать отопление электро-дровяными котлами актуально и в новых зданиях, по тем же причинам. При этом есть возможность вспомнить дедовские методы и смонтировать самотечную систему отопления с целью максимальной независимости от внешних воздействий. Хотя конвекционная система – не самое лучшее решение в плане эффективности, но доступное по стоимости монтажа. И в случае отключения электроэнергии всегда можно будет спокойно перейти на дрова.

Особенности конструкции агрегата

Когда по какой-либо причине котел не может функционировать на основном топливе – дровах, то он автоматически переходит на электричество и наоборот, при розжиге топки электронагреватели отключаются.

Описание работы котла

Управление ТЭНами осуществляет электрический блок, а интенсивность горения твердого топлива регулирует термостат подачи воздуха, открывая цепочкой заслонку зольной камеры под определенным углом. То есть, функции управления электрической и твердотопливной части отопителя разделены. Если же воздух в топку подается принудительно вентилятором, то обе части контролирует автоматика для дровяного котла. В первом случае алгоритм работы следующий:

На внутренних стенках топки не возникает конденсат вследствие поступления из обратного трубопровода холодной воды, поскольку котловой бак постоянно подогревается ТЭНом.
Как следствие, система обогрева здания может присоединяться к источнику тепла напрямую, без организации малого контура и смесительного узла с трехходовым клапаном.
Теоретически КПД комбинированного водонагревателя повышается до 97—99% в то время, когда действует электрический обогрев, а главная топка не функционирует.

Заключение

cotlix.com

Дровяной котел с электрическим тэном

Товаров на странице:

45 90 120

Сортировка карточек открыть

Владельцы частного жилья зачастую сталкиваются с проблемами выбора оборудования для его отопления. При этом каждый покупатель стремится купить отопительный прибор, который будет работать на наиболее доступном в его местности топливе. В случае отсутствия магистрального газопровода многие останавливают свой выбор на дровяных котлах, оснащенных тэном. Это объясняется тем, что при невозможности своевременной загрузки дров агрегат продолжит поддерживать заданную температуру благодаря подключению электронагрева.

Дровяные котлы с тэном производятся из стали и чугуна высокого качества. Приборы отличаются внушительными габаритами и весом. Топочная камера, в которой происходит сгорание дров, расположена в нижней части оборудования, а вверху находится теплообменник с вмонтированным в него тэном. Устройства из-за больших размеров выпускаются в напольном варианте и должны устанавливаться на бетонную подушку. Перед монтажными работами устанавливают дымоход, который обеспечивает необходимую тягу и соответствует мощности оборудования.

Дровяные котлы с тэнами обладают следующими достоинствами:

Обеспечивают значительную экономию денежных средств при сжигании доступных дров, которые всегда реально заготовить в межотопительный сезон по низкой стоимости.
Универсальным режимом работы. При израсходовании дров котел самостоятельно переходит обогреву помещения с использованием тэна, а при отключении электричества продолжает работать на дровах.
Установленная в оборудовании надежная автоматика обеспечивает легкость перехода из одного режима в другой.
Продолжительным сроком эксплуатации за счет поддержания постоянного температурного режима.
Экологичностью.

Дровяные котлы с тэнами в интернет-магазине «Печимакс» отличает доступная цена и широкий модельный ряд на любой запрос.

pechimax.ru

Электро дровяные котлы отопления: принцип работы и преимущества

Если в регионе отсутствует газовая магистраль, то выбор котла для отопления зависит от вида и цены топлива, которое можно применить. Если это дрова, то рациональным решением будет применение комбинированного котла использующего дрова с возможностью обеспечения нагрева теплоносителя от электричества. Нет сомнений, что котел отопления на дровах и электричестве был придуман неизвестным народным умельцем, а промышленность просто использовала эту идею для выпуска популярных комбинированных котлов.

Особенности комбинированных котлов и принцип действия

Применение электрических нагревателей (ТЭНов) в твердотопливных котлах на дровах обеспечивает резервирование, например, после прогорания дров или защиту контура от размораживания при отсутствии владельца. Принцип, по которому работают котлы отопления электро дровяные, сложностью не отличается.

Основным топливом служат дрова, а электрические нагреватели включаются:

при запуске котла, для ускорения прогрева контура;
после прогорания дров, для поддержания температуры в контуре;
для защиты контура от размораживания при отсутствии владельца;
в случае отсутствия основного топлива (дров).

Конструкция агрегата, осуществляющего комбинированное отопление частного дома дрова и электричество в котором применяются как независимые источники энергии, довольно проста. В водяную рубашку твердотопливного котла или в емкость, которая нагревается в дровяном котле, устанавливаются электрические ТЭНы, которые в сумме смогут обеспечить необходимую тепловую мощность для обогрева. Совместно с электрическими обогревателями устанавливается автоматика, которая управляет включением ТЭНов в зависимости от температуры жидкости.

Если в контуре установлен котел для дома на дровах, то после их прогорания теплоноситель начинает остывать и нужно произвести новую загрузку топливом. Комбинированный котел дровяной и электрический работает по другому алгоритму. Если загрузка дровами не произошла, то датчик температуры теплоносителя подает сигнал на блок управления, который включает ТЭНы, которые будут поддерживать выставленную температуру в контуре. После загрузки дров и начала прогрева автоматика выключит электронагреватели, и комбинированный котел будет работать только на дровах.

Основные преимущества комбинированных котлов

Контуры отопления, применяющие комбинированные котлы отопления дрова электричество в которых используются совместно или по отдельности, совместили достоинства твердотопливных и электрических котлов. Кроме того, наличие двух источников энергии обеспечивает резервирование и надежность системы обогрева.

Их основные преимущества:

Неоценимое преимущество – стабильная температура в помещениях благодаря резервированию. Даже в случае погасания топки на дровах ТЭНы обеспечат тепло и комфорт в доме. Если в регионе действует «ночной тариф» на электроэнергию, то ночное включение только электрообогрева обеспечит экономию средств на отопление.
Возможность работы контура при минимальной температуре для исключения размораживания.
Возможность использования не только дров, но и угля, пеллет или брикетов.
Экологичность, т.к. при совместной работе уменьшается выброс вредных продуктов сгорания топлива.
Увеличение срока службы котла за счет отсутствия конденсата при розжиге котла. Конденсат усиливает процессы коррозии и создает на поверхности налет, уменьшающий теплопроводность.

Любые сложные технические изделия, а тем более комбинированные устройства, имеют присущие им недостатки. Недостатки, которые имеет котел отопления на дровах в комбинированном приборе никуда не уйдут, то же самое относится и к электрической части универсального изделия.

Основные недостатки котлов на дровах и электричестве следующие:

перед покупкой комбинированного котла нужно убедиться, что электроснабжение в регионе достаточно надежно, а мощность ввода достаточна для нормального функционирования котла;
следует учесть, что КПД электрической части универсального котла ниже, чем у классического электрокотла на 2 – 5 % и составляет 93 – 96%, что весьма неплохо;
стоимость универсальных изделий выше, потому что на электро дровяные котлы отопления цена увеличивается из-за добавления дополнительных узлов (ТЭНов, автоматики, датчиков) в конструкцию агрегатов.

Котел, работающий на всем, что горит

Если в регионе есть возможность подключения к газовой магистрали, то для загородных домов чаще всего выбирают котлы отопления комбинированные газ электричество дрова, которые практически полностью исключают возникновение каких либо форс-мажорных обстоятельств. Вероятность того, что одновременно исчезнут все три источника энергии, чрезвычайно мала.

Преимущество комбинированных котлов – функционирование на нескольких видах топлива.

В качестве топлива могут применяться дрова, уголь, газ, дизель и электричество. Если случается какая либо авария, например, газовой магистрали, то достаточно перейти на другой вид топлива. Более подробно про универсальные котлы отопления можно прочитать в нашей статье «Универсальные отопительные котлы для частного дома: типы и характеристики».

Самодельный котел отопления на дровах

Иногда обстоятельства складываются так, что владелец не может купить дорогое оборудования и к тому же в его регионе отсутствует газ и основным видом топлива служат дрова. В таком случае самодельные котлы отопления на дровах могут полностью решить проблему обогрева жилища. Конечно, можно купить дровяной котел отопления, но нередки случаи, что самодельный водяной котел значительно превосходит по своим характеристикам промышленные котлы. Многое зависит от опыта и знаний владельца.

Чтобы изготовить котел дровяной для отопления в домашних условиях, нужны материалы, которые легко приобрести, автоматика для любых систем также есть в продаже.

Если владелец обладает достаточными навыками и знаниями, то он рисует эскиз будущего котла, составляет список необходимых материалов и приступает к изготовлению.

Иногда самодельный котел отопления на дровах изготовляется из списанных старых котлов, которые нужно тщательно осмотреть и устранить замеченные недостатки. Такие котлы дровяные отопления частного дома можно модернизировать. Если установить в водяную рубашку ТЭНы, и подключить их к автоматике, то старый, найденный в металлоломе котел, превратится в универсальный прибор отопления. О других самоделках для отопления дома можно прочитать здесь.

Самодельный дровяной котел имеет определенные достоинства:

низкая стоимость и доступное топливо;
безопасность;
относительно высокий КПД;
автономность;
возможность модернизации и установки современной автоматики;
использование других видов твердого топлива.

spetsotoplenie.ru

Комбинированные электро дровяные котлы отопления — принцип работы гибридной установки

Отопление частного дома » Котлы и котельное оборудование

Дровяной котел

Когда оправдана покупка гибрида?

Обратите внимание! Некоторые модели способны работать практически на всех видах твердого топлива. Правильно подобрав комплектацию, можно топить дом не только дровами, но и пеллетами, брикетами, опилками и даже углем.

Принцип работы гибридного оборудования

Если включаются электрические тэны, они нагревают не теплоноситель, а воду, которая находится в бойлере. Преимуществ у подобного варианта отопления много. В любой момент можно использовать наиболее доступный вид топлива, для чего необходимо всего лишь поменять горелку. Сделать это самостоятельно не так уж сложно. Подробное описание схемы переключения находится в инструкции.

Серия АОТВК 22-6

Обратите внимание! При установке описываемого оборудования запускать электро дровяной котел специалисты рекомендуют именно с прогрева топки, а уже потом переводить агрегат на работу сети. Это поможет значительно сэкономить на электричестве и за считанные минуты прогреть все помещения в доме.

Особенности выбора модели

Электро установка

Поэтому, выбирая конкретную модель, стоит учитывать:

Мощность установки.
Количество контуров.
Размеры агрегата и его вес.

Серия Protherm БОБЕР

Что еще важно знать о гибридных котлах?

Гибридная модель

Основные требования к монтажу

Pellets Fuzzy Logic

Все элементы напольной конструкции должны быть надежно установлены и правильно соединены.
Прямо перед топкой необходимо уложить на пол большой металлический лист.
Под дно установки целесообразно подложить асбестовый картон.
Кроме правильного подключения к электричеству, необходимо установить дымоход, соблюдая все правила безопасности, а также нормы СНиПА.
Как правило, электро дровяной котел, предназначенный для отопления дома, устанавливается в отдельном помещении, где помимо электричества должна быть хорошая приточная вентиляция.
При установке важно выбрать такой диаметр труб, который будет соответствовать мощности системы отопления.

Обратите внимание! Несоблюдение этого пункта спровоцирует разный уровень давления. Это приведет к тому, что возникнут протечки и даже порывы. Поэтому целесообразно по всей длине схемы установить запорные механизмы, перекрывающие систему без остановки работы котла.

Обобщение

Эстетичный вид

Как соединить два котла — электрический и твердотопливный

Твердотопливные котлы, несмотря на все очевидные преимущества и недостатки, имеют еще один скрытый аспект, на который со временем приходится обращать внимание. Системы отопления на твердотопливных котлах с ручным режимом загрузки не работают в поддерживающем режиме. Кончилось в топке топливо — котел перестаёт работать, соответственно, теплоноситель начинает остывать. Эта проблема хорошо знакома жильцам частного сектора и владельцам загородных домов. Постоянно подбрасывать уголь или дрова, заполняя топку, не всегда представляется возможным, а остановка котла зимой чревата резким снижением температуры во всех жилых помещениях. Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному. А как правильно подключить один к другому расскажет мастер сантехник.

Функции электрического котла в системе отопления с твёрдотопливным агрегатом

Подключение электрического котла в систему совместно с твердотопливным обогревательным прибором является довольно распространенным инженерно-техническим решением. Такой вариант исключает вероятность остывания отопительной системы, предотвращает переохлаждение основного отопительного агрегата и сохранит комфортной температуру в доме. Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления.

Обратите внимание! Для традиционных котлов количество загрузок может доходить до 2-6 раз за сутки. Иначе обстоит ситуация с пиролизными котлами и агрегатами длительного горения. Здесь частого вмешательства человека не требуется. Одной загрузки топливом достаточно на 12-24 часа работы котла, а для некоторых моделей — и на 48 часов работы.

Рабочая схема выглядит следующим образом: твердотопливный агрегат мощностью 50 кВт должен быть объединён с электрическим котлом, мощность которого составляет 28 кВт. Работа электронагревательного прибора – периодическая. Агрегат должен быть на подхвате — находиться в готовности к включению сразу после остановки основного оборудования. Электрический котел запускается, когда топливо в твёрдотопливном котле закончится, и температура теплоносителя в системе опустится до 50 0С. При этом в контуре обязательно должен присутствовать бак с водой для системы горячего водоснабжения, выполняющий в данном случае роль теплоаккумулятора.

Основными элементами контура, потребляющими мощность автономных отопительных котлов, являются:

Установленный в системе насос периодически прогоняет теплоноситель по трубопроводу, термометр сигнализирует о температуре в отопительном контуре. При опускании температуры теплоносителя до критической отметки электрокотел, снабженный ТЭНами, включается в работу, беря на себя задачу теплоснабжения дома. Термостат и трехходовый клапан обеспечивают контроль температуры бака горячего водоснабжения. При снижении температуры воды в контуре системы ГВС теплоноситель запускается в змеевик для подогрева горячей воды. Правильно подключенный электрокотел, грамотная обвязка с твердотопливным котлом, сделают вашу систему полностью контролируемой.

Как добиться совместной работы электрического и твердотопливного агрегатов

Если вы встали перед выбором, какому варианту индивидуального отопления отдать предпочтение — твёрдотопливному котлу, автономному электрическому агрегату или связке этих двух устройств, преимущества у последнего варианта. Для монтажа контура потребуется схема подключения обоих агрегатов, аналогичная газово-твердотопливному отопительному комплексу. Грамотно сделанная обвязка оборудования — гарантия эффективности и безопасности эксплуатации этого оборудования.

На что надо обратить внимание при монтаже:

Оба устройства должны иметь разумное соотношение мощности, нагревательный прибор на угле или на дровах является основным источником тепла, поэтому его мощность должна в два раза превышать мощность электрокотла;
Оба агрегата подключаются параллельно, что дает независимость работы одного от другого;
Агрегат на твёрдом топливе — основной и подключается к большому контуру, тогда как электрокотёл отвечает за температуру в малом;
Основной нагревательный агрегат оснащается трехходовым клапаном;
Для экономии энергоресурсов и обеспечения безопасности отопления, установка теплового аккумулятора обязательна;
Каждый нагревательный прибор выставляется на определенную температуру нагрева — для оборудования на твердом топливе рабочая температура должна быть 60-70 0С, тогда как на электрическом агрегате устанавливается значение температуры в 40-50 0С, так как за счет наличия теплоаккумулятора вода для отопления остывать будет медленнее, и электрокотел будет запускаться с оттяжкой по времени.

Видео

В сюжете — Подробно рассказано, как и каким способом выполнить подключение нагревательных приборов на твердом топливе вместе с электрическими нагревательными элементами

В сюжете — Почему включать электрический котел через один насос с котлом твердотопливным нежелательно.

В итоге

В каждом случае владелец жилья сам принимает решение, каким образом организовать систему автономного отопления. Предложенные технические решения позволят не только устранить неприятные последствия затухания основного отопителя во время лютой зимы, но и даст некоторую экономию энергоресурсов.

Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.

Viadrus Hercules U26 и U26 не электрические

От сети

Эти котлы предлагают вам эффективный и долговечный возможность отапливать основное жилье, загородный дом, охоту кабина и даже ваш бизнес, если вы склонны отключаться от сети или независимый. Оба этих котла не требуют электричества. работать, сохраняя при этом точную температуру и постоянное тепло во время сгорания.

При объединении этих котлов с гравитационными системами подключение к чугунным радиаторам, в теплый пол или вертикально «плинтус» и позволить естественной конвекции сделать расход воды, насосы не нужны. С использованием ручных клапанов на радиаторах вы можете регулировать температуру в соответствии с вашими потребности. Ваша система может быть настолько отключена от сети, насколько вы хотите, или вы можете используйте питание 12 В для ваших насосов от солнечных батарей.Вы можете просто используйте питание непосредственно от аккумуляторной батареи и установите соответствующий насосы или преобразовать мощность в 110 В и использовать существующие насосы.

Если вы подумываете о дистанционной охоте или катании на лыжах кабина под установку, в котел можно поставить антифриз система, и она будет ждать вас, когда вы приедете в наслаждайся этим. Просто зажгите огонь и позвольте гравитационной системе естественным образом начинают нагреваться.

AHONA Heating Products & Distribution LLC рада предложить вам эти варианты и несколько больше, что будет загружено на сайт. У нас есть несколько интересных Проекты НИОКР, которые выполняются прямо сейчас, позволят вам генерировать электричество при обогреве вашего дома, жилой ТЭЦ, разными способами. Производство электроэнергии с помощью ТЭЦ в жилых домах уровень — это следующая эволюция в отрасли, которой мы будем поддерживая сильно.Многие устройства будут выпущены в этом году. и в следующем году.

Наряду с этим идут и другие варианты, некоторые из которых мы используем в течение многих лет, что позволяет вам ставить ваша система отопления отключена от сети. Например, наши котлы Vigas требуется максимум 3 А при пиковой работе, поэтому чистый синусоидальный инвертор может позволить вам питать его от солнечной батареи.Мы соберем здесь несколько вариантов, чтобы вы могли их установить. ваш новый котел для обновления существующей системы.

Дровяные печи с принудительной подачей воздуха | Home Guides

Автор: Danielle Smyth Обновлено 19 января 2021 г.

Дровяные печи с принудительной подачей воздуха можно использовать как в помещении, так и на открытом воздухе. Они используют воздуходувки, воздуховоды и теплообменники для распределения тепла. Дровяная печь с воздуходувкой питается от дров в топке внутри агрегата.Эти печи работают как газовые и масляные системы отопления, а некоторые содержат нагревательные змеевики, которые также могут нагревать воду в доме. Вы также можете найти комнатные модели с красивыми стеклянными дверцами топки, похожими на камины.

Внутренние дровяные печи с принудительной подачей воздуха

Дровяные печи необходимо снабжать дровами, что вы делаете, вручную помещая дрова через дверцу камеры сгорания. Иногда в состав агрегата входит резервный источник тепла, например, отдельный электрический, керосиновый или газовый обогреватель.Некоторые печи продаются как комбинированные блоки с дровяной топкой и горелкой, работающей на газе или жидком топливе. Дополнительная дровяная печь — еще одна альтернатива.

Комбинированные агрегаты имеют две камеры сгорания, но в большинстве случаев они используют один и тот же вентилятор и воздуховоды. Обычно у них также один и тот же дымоход. Дровяные печи с принудительной подачей воздуха в помещении могут быть подключены к существующей системе воздушного отопления и, как уже упоминалось, также могут выступать в качестве водонагревателя.

Многие производители делают дровяные печи с воздуходувками.В 1990 году Агентство по охране окружающей среды США (EPA) начало сертифицировать эти печи, поэтому при покупке вы можете обратить внимание на эту особенность. Современные дровяные печи с принудительной подачей воздуха эффективны и могут помочь сэкономить деньги по сравнению с другими типами систем отопления.

Уличные дровяные печи

Домашний консультант объясняет, что, как следует из названия, уличные дровяные печи располагаются вне дома; кроме того, вместо прямого нагрева они используют котельные системы. Это отдельные конструкции с резервуарами для воды, которые отапливаются дровами.Вода проходит по изолированным подземным трубам и попадает в обычную печь через теплообменник, который необходимо установить.

Тепло передается от горячей воды к воздуходувке печи и циркулирует по всему дому через систему воздуховодов. Во многих случаях эти обогреватели необходимо кормить дровами два раза в день, но для дома меньшего размера будет достаточно одного раза в день. Лучше всего для этих блоков подходят сухие твердые породы дерева, например, дуб.

Наружные печи обычно больше, чем модели для помещений, и в них можно хранить большие куски древесины, которые не нужно разделять на более мелкие куски.Поскольку требуется небольшая очистка, они также не требуют особого ухода. Уличная дровяная печь редко создает опасность возгорания.

Преимущества домашних дровяных печей

Как и почти все, у внутренней дровяной печи есть свои плюсы и минусы. Внутренние дровяные печи эффективны от 70 до 80 процентов, а наружные — от 50 до 60 процентов. Таким образом, домашние печи горят лучше и выделяют меньше дыма.

Еще один плюс: стеклянное окно означает, что вы и ваша семья можете наслаждаться сидением у камина.Вам также не придется тащиться на улице в холодную или сырую погоду, чтобы накормить печь. Просто храните лишнюю древесину в надежном месте в помещении и пополняйте ее при необходимости. В домашних дровяных печах с принудительной подачей воздуха также есть воздуходувки, которые будут поддерживать циркуляцию теплого воздуха в вашем доме.

Дровяные печи также дешевле в эксплуатации, чем традиционные газовые и электрические системы отопления. А поскольку древесина является экологически чистым возобновляемым ресурсом, внутренние и наружные печи экологически безопасны. Установки, сертифицированные EPA, имеют наименьшие выбросы и наименьшее воздействие на окружающую среду.Если у вас есть дровяная печь, у вас должен быть надежный запас дров. Многие компании предлагают удобные услуги по доставке древесины, чтобы облегчить эту задачу.

Выбор домашней печи

Есть несколько ключевых моментов, которые следует учитывать при покупке высокоэффективной внутренней дровяной печи. У Caddy Furnaces есть несколько полезных советов. Говорят, что нужно выбрать печь подходящего размера для вашего дома. Слишком маленький, и он часто будет перегреваться, чтобы удовлетворить потребность термостата в тепле, что может повредить внутреннюю печь, не подлежащую ремонту.Если печь слишком большая, она может работать слишком часто, что снизит ее эффективность. Если вы не уверены, какой размер купить, обратитесь к специалисту по отоплению.

Еще один вариант, который стоит рассмотреть — дровяная печь. You Repair утверждает, что это может быть менее обременительно, чем использование древесины в качестве основного источника тепла в доме. Это хороший выбор, если вы не можете или не хотите всегда под рукой закладывать дрова в печь. Вы можете использовать дополнительную дровяную печь, находясь дома, а когда вам нужно выйти, просто переключитесь на свою газовую или масляную печь.

Дровяные печи имеют собственные воздуходувки, и к ним прикреплены воздуховоды. Дополнительные дровяные печи используются вместе с газовыми и нефтяными печами, но их нельзя выводить в один дымоход. Warm Air также рекомендует установить отдельный возврат для дополнительного блока.

Дополнительные полезные предложения

Дровяные печи с принудительной подачей воздуха в помещении оснащены вентиляторами, которые циркулируют воздух, что делает их более эффективными при обогреве больших площадей.Без воздуходувки тепло переместилось бы в область вокруг потолка, где оно, вероятно, задержалось бы. Если вы выберете дополнительную дровяную печь, она, скорее всего, будет установлена рядом с печью в вашем доме. В надстройках есть отдельные термостаты, они поставляются с воздуходувками или без них.

Если надстройка не имеет нагнетателя, нагнетатель основной печи будет распространять тепло от надстройки. Для некоторых из этих агрегатов может потребоваться установка обратных заслонок. Чтобы найти лучшую дополнительную дровяную печь для ваших нужд, требуется тщательное исследование, но некоторые бренды выделяются среди остальных.Shelter SF2600 может работать как надстройка или автономный блок, и он может обогревать до 3000 квадратных футов. Их менее дорогая модель SF1000E меньше по размеру; он может обогреть до 2000 квадратных футов.

Summers Heat # 50-SHW40 отапливает до 3000 квадратных футов. Он также имеет просторную топку объемом 3,5 кубических фута, в которой хранятся поленья длиной до 20 дюймов. Эта надстройка, сертифицированная Агентством по охране окружающей среды (EPA), также имеет арочную чугунную дверцу и большое дверное стекло, поэтому вы можете легко увидеть огонь.

Дополнительная дровяная печь Big Jack поставляется с воздуходувкой или без нее, что требует дополнительной оплаты.Согласно веб-сайту производителя, эти дополнительные печи являются сверхмощными, с толстыми стальными компонентами, огнеупорным кирпичом высотой 9 дюймов и чугунной решеткой. Наконец, Daka Furnaces производит дополнительную печь для сжигания древесины или угля, построенную из прочных компонентов. При заказе этих печей вам, возможно, придется доплатить за дополнительные детали и доставку.

Отопление бытовой горячей воды с помощью уличной печи

Знаете ли вы, что вы можете БЕСПЛАТНО использовать уличную дровяную печь для нагрева воды для бытового потребления!
По данным EnergyStar, ваша система водяного отопления составляет 14% ваших счетов за электроэнергию.

В денежном выражении средняя семья тратит 400-600 долларов в год на нагрев воды.

Чтобы уменьшить эти расходы, уменьшите потери в режиме ожидания, такие как тепло, выходящее из водонагревателя и просачивающееся в окружающий подвал, а также количество горячей воды, которую вы используете в своем доме.

При установке слишком высокой температуры, или 140 градусов по Фаренгейту, ваш водонагреватель может тратить от 36 до 61 доллара в год на тепловые потери в режиме ожидания и более 400 долларов из-за общего потребления.Уменьшите эти расходы, установив термостат нагревателя на 120 градусов по Фаренгейту или ниже.

Однако , если вы выбрали нагрев воды для бытового потребления с помощью дровяного котла Nature’s Comfort Outdoor, вы можете полностью отказаться от огромного счета за горячую воду 12 месяцев в году, экономя до 600 долларов в год, если вы решите использовать печь круглый год. Если вы используете его 6 месяцев в году, когда вы обеспечиваете теплом свой дом, вы экономите минимум 2-300 долларов в год!

Для теплообменника с боковым отводом горячая линия от котла должна сначала пройти к верхнему боковому отверстию.Это создает вдвое больший поток воды для бытового потребления через боковой ствол, а не через нижний боковой порт. Для наиболее быстрого восстановления установите небольшой циркуляционный насос на бытовой стороне, который управляется накладным термостатом или терморегулирующим диском, расположенным на нижней линии на бытовой стороне. Подключения к внутренней стороне должны быть подключены к портам слива и сброса давления. Нельзя использовать пистолет, если порт сброса давления находится наверху бака водонагревателя. Внутренняя сторона не будет должным образом отводить тепло сифону и часто также будет иметь воздушные пробки.

Убедитесь, что дренаж и сброс давления находятся в рабочем состоянии, и удалите весь воздух из трубопроводов и бокового рычага, иначе это приведет к воздушной пробке.

Показанный чертеж плиты HX предназначен для установки подогревателя. Оставьте энергоснабжение включенным, чтобы поддерживать температуру воды. Поскольку вода используется, она будет нагреваться пластиной HX для получения неограниченного количества горячей воды. Вы также можете использовать пластину HX для полного обхода водонагревателя для работы по требованию.

Всегда используйте смесительный клапан, чтобы не допустить перегрева воды.

Пример использования 20-пластинчатого теплообменника для нагрева воды для бытового потребления

Ваш водонагреватель не будет работать всю зиму, пока вы наслаждаетесь практически бесконечным запасом бесплатной горячей воды! Это сэкономит вам 30-60 долларов в месяц в зависимости от того, какое у вас тепло и сколько горячей воды вы используете.

Ваш водонагреватель летом работает как обычно и всегда в качестве резервного.

Многие из наших клиентов говорят нам, что они не могут использовать всю горячую воду, которую производит наша система.

Ваш водонагреватель на дровах постоянно наполнен горячей водой.

Для нагрева воды для бытового потребления можно использовать уличную дровяную печь. По сути, у вас есть уличный водонагреватель на дровах.

Дровяные печи и котлы | Solar365

Есть как внутренние, так и открытые дровяные котлы и печи. Наружные котлы — это действительно большие дровяные печи, окруженные баком с раствором антифриза или водой. Горящее дерево выделяет тепло жидкости, давая горячую воду и энергию для обогрева дома. Температура котла регулируется домашней системой управления.Большинство включает сигнализацию о пополнении запасов. Печи обеспечивают теплый воздух; они поставляются только как внутренние блоки.

Внутренние дровяные печи и котлы обычно работают на двух видах топлива. Они работают так же, как и уличные модели, с той лишь разницей, что они отличаются размером, выбросами загрязняющих веществ и расходом дров. Комнатный двухтопливный котел имеет то преимущество, что подает тепло даже после того, как пожар погас. Модель Benjamin не только имеет высокоэффективную дровяную печь, но также имеет масляную горелку, которая используется в качестве резервной, когда дровяной компонент не производит достаточно тепла после завершения цикла горения.Это необходимо для поддержания постоянной температуры котла. Вы также можете использовать блоки с принудительной вентиляцией, которые поставляются с типичной центральной вентиляционной камерой. Как вариант, можно рассмотреть водогрейные котлы с водяным отоплением.

Особенности дровяного отопления

Дровяные системы отопления универсальны в любом доме. Центральное отопление с использованием теплого воздуха в настоящее время является наиболее популярным. Термостат используется для управления мощностью печи для нагрева воздушной камеры, затем используется электрический вентилятор для циркуляции воздуха с помощью нагретой камеры через воздуховоды по всему дому.Когда термостат подтверждает правильную температуру в помещении, печь автоматически выключается, чтобы дать дому остыть до начала следующего цикла.

Паровой котел или система горячего водоснабжения могут заменить теплый воздух в этой системе. Радиаторы или гидравлические трубы могут использоваться для отвода тепла в другие помещения. Дровяная печь или каменная кладка используют прямую конвекцию и излучение для распределения тепла.

При выборе типа отопительной системы следует учитывать следующее:

Является ли возобновляемая система отопления основным или дополнительным источником тепла для ваших нужд? Для первичного источника тепла требуются резервные системы отопления, особенно в холодном климате.
В более умеренном климате рассматривайте возобновляемую систему отопления в качестве основного источника тепла, отдавая предпочтение пеллетным или каменным обогревателям, поскольку они генерируют достаточно тепла, по крайней мере, на один день. Более длительный период нагрева потребует пополнения запасов печи или поиска альтернативного источника тепла с автоматическим управлением активацией, когда огонь гаснет.
Автономная система отопления требует для работы достаточного количества электроэнергии. Хотя конвекционные дровяные печи не нуждаются в электроэнергии, за ними нужно часто ухаживать.С другой стороны, пропановые обогреватели не нуждаются в электричестве, работая как резервный источник.

Древесина и пеллеты дешевле ископаемого топлива, и требуется меньше работы, если вы не заготавливаете древесину лично. Коттедж, который отапливается старым Франклином или кухонной печью, не захочет превращаться в дрова в качестве основного источника тепла: слишком много дров используется без достаточного обогрева, и может быть слишком много дыма.

Дровяные печи или обогреватели, работающие на дровах

Котлы с газификацией древесины | АТМОС

Котлы газифицирующие дровяные

Котел с газификацией древесины
— тип DCxxS (X)

Котлы сконструированы для сжигания древесины по принципу генераторной газификации с использованием вытяжного вентилятора (S), который отводит дымовые газы из котла или направляет воздух в котел. паровой котел.

Корпус котла изготавливается сварной из стальных листов толщиной 3-8 мм. В их состав входит топливный бункер, который в нижней части снабжен жаропрочным патрубком с продольным отверстием для дымовых газов и отвода газов. Выгорающая часть многокамерной печи под топливным бункером снабжена керамической трубной арматурой. В задней части корпуса котла расположен вертикальный газоход для продуктов сгорания, который в верхней части оборудован клапаном нагрева. В верхней части газохода для продуктов сгорания имеется выпускной патрубок для подсоединения к дымоходу.

Преимущества котлов с газификацией древесины ATMOS

Возможность сжигания больших кусков дерева (бревна)
Большое пространство для дерева — длительный период горения
Высокая эффективность 81 — 91% — первичный и вторичный воздух предварительно нагревается до высокой температуры
Экологическое горение — котел класс 5 — ČSN EN 303-5, ECODESIGN 2015/1189
Вытяжной вентилятор — золоудаление без пыли, котельная без дыма
Охлаждающий контур для защиты от перегрева — без риска повреждения котла
Вытяжной вентилятор автоматически выключается при сгорании топлива
Удобное золоудаление — большое пространство для золы (при сжигании дров необходимо очищать его раз в неделю) Котел с газификацией древесины
— тип DCxxGS
Котел без трубчатого теплообменника — простая очистка
Малый размер и небольшой вес
Высокое качество

Окружающая среда

Обратное сгорание и керамическая камера сгорания обеспечивают идеальное сгорание с минимальными выбросами загрязняющих веществ.Котлы соответствуют требованиям к экологически чистым продуктам согласно директиве № 13/2002 Министерства окружающей среды Чехии. Они соответствуют европейскому стандарту EN 303-5 и всем классам котлов 3, 4, 5, EKODESIGN 2015/1189.

Установка

Котлы

ATMOS необходимо подключать через терморегулирующий клапан LADDOMAT 22 или ESBE, чтобы поддерживать минимальную температуру воды, возвращающейся в котел, на уровне 65 ° C.Температура воды на выходе из котла должна постоянно поддерживаться в пределах 80–90 ° C. Стандартная конфигурация всех котлов включает контур охлаждения для предотвращения перегрева. Рекомендуем устанавливать котлы с накопительными баками.

Сертификация

Все котлы ATMOS сертифицированы в испытательных лабораториях для отдельных стран назначения: Государственная испытательная лаборатория Брно, TÜV Мюнхен — Германия, Литва, Украина, Швеция, Польша, Австрия, Словакия, Венгрия согласно действующим стандартам — EN 303-5.
Защищено патентом.

Котлы ATMOS Generator DC15GS, DC20GS, DC25GS, DC32GS и DC40GS — это совершенно новые типы котлов на дровах. Это настоящие генераторы легких коммерческих автомобилей.

DC18S, DC22S, DC25S, DC30SX, DC32S,
DC40SX, DC50S
ATMOS (Dřevoplyn) Woodgas — дровяные котлы

DC15GS, DC20GS, DC25GS, DC32GS, DC40GS,
DC50GSX, DC70GSX
ATMOS Генератор — дровяные котлы

Вид на верхнюю загрузочную камеру — Woodgas

Вид на верхнюю загрузочную камеру — Генератор

Вид на нижнюю камеру сгорания — Древесный газ

Вид на нижнюю камеру сгорания — Генератор

Вытяжной вентилятор
сводит к минимуму дымность при питании и работе котла

Защита от перегрева — контур охлаждения

: постоянного тока 100

: DC 70 S, DC 75 SE

горение пламени
в нижней камере сгорания в сферическом пространстве

Регламент котлов

Электрический — механический — Мощность регулируется предохранительным клапаном с регулятором тяги типа FR 124, который автоматически открывает или закрывает предохранительный клапан в зависимости от заданной температуры воды на выходе (80–90 ° C).При настройке регулятора мощности следует уделять особое внимание, поскольку регулятор выполняет еще одну важную функцию, помимо регулирования мощности — он также защищает котел от перегрева. Регулирующий термостат, расположенный на панели котла, регулирует вентилятор в соответствии с заданной температурой (75 — 85 ° C). На регулирующем термостате следует установить температуру на 5 ° C ниже, чем на регуляторе тяги FR 124.
Котел работает на пониженной мощности даже без вентилятора — нагрев не пропадает при отключении электроэнергии.При мощности до 70% от номинальной котел может работать без вентилятора.

Регламент котла

Состав панели:
Главный выключатель, предохранительный термостат, термометр, термостат регулятора и термостат горения

Электромеханическое регулирование — оптимальное решение для удобного управления работой котла (вентилятора).

Конструкция панели со стандартной регулировкой является базовой для всех выпускаемых котлов.

Панель с электронным регулированием ATMOS ACD 01

Состав панели:
Главный выключатель, предохранительный термостат, предохранитель 6,3 А и электронное регулирование ACD 01

Погодозависимое регулирование оснащено функциями для управления работой котла (вентилятора), насоса в контуре котла, двух отопительных контуров, подогрева технической воды и управления солнечным отоплением.
Конструкция панели со встроенным электронным регулированием ACD 01 выпускается как вариант для котлов DC25S, DC32S, DC25GS.

Каждый котел может быть оборудован у заказчика электронным регулятором ATMOS ACD 01 для управления всей системой отопления в зависимости от температуры наружного воздуха и температуры в помещении. Этим регулированием также может управлять сам котел с вентилятором с множеством других функций.

: АТМОС Вудгаз

: Размер загрузочной камеры

Технические характеристики

ОБОЗНАЧЕНИЯ НА СХЕМЕ КОТЛА

1.	Барабан котла	14.	Арматура огнестойкая и жаропрочная — GS — задняя грань круглого пространства
2.	Дверца для заполнения верхняя	15	Крышка для чистки
3.	Дверь зольника нижняя	16	Диафрагма
4.	Вентилятор — напорный, вытяжной (S)	17	Тяга предохранительного клапана зажигания
5.	Арматура огнестойкая и жаропрочная — насадка	18	Термометр
6.	Панель управления	19	Диафрагма печи
7.	Защитный термостат	20	Переключатель
8.	Регулирующий предохранительный клапан	22	Регулятор мощности — Honeywell FR124
9.	Огнестойкая и жаропрочная арматура — сторона топки — GS	23	Контур охлаждения
10.	Арматура огнестойкая и жаропрочная — GS — круглое пространство L + P	24	Термостат вентилятора
11.	Уплотнение — форсунки	25	V. Дверная панель — Sibrall
12.	Фитинг огнестойкий и жаропрочный — полумесяц	26	Уплотнение двери — шнур 18 x 18
13.	Клапан предохранительный пусковой	27	Термостат отработанных газов

Размеры

	DC18S	DC22S	DC25S	DC30SX	DC32S	DC40SX	DC50S	DC70S	DC15GS	DC20GS	DC25GS	DC32GS	DC40GS	DC50GSX	DC70GSX	DC75SE	DC100	DC105S	DC150S
А	1185	1185	1185	1185	1260	1260	1260	1399	1280	1280	1280	1280	1434	1563	1686	1487	1690	1813	1813
B	758	959	959	959	959	959	1160	1160	670	758	959	959	959	1042	1268	1487	1170	1095	1295
С	675 *	675 *	675 *	675 *	678	678	678	678	678	678	678	678	678	678	678	774	970	1010	1010
Д	874	874	874	874	950	950	950	1047	950	950	950	950	1099	997	1086	1165	1290	1459	1459
E	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	180	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	150 (152)	180	180	200	200	200
Ф	65	65	65	65	69	69	69	90	69	69	69	69	69	70	58	82	80	129	129
G	208	208	208	208	185	185	185	325	185	185	185	185	185	184	184	194	590	721	721
H	933	933	933	933	1008	1008	1008	–	1008	1008	1008	1008	1152	1287	1407	1230	–	–	–
CH	212	212	212	212	256	256	256	0	256	256	256	256	256	256	256	306	0	0	0
Я	212	212	212	212	256	256	256	240	256	256	256	256	256	256	256	306	330	307	307
Дж	6/4 «	6/4 «	6/4 «	6/4 «	6/4 «	6/4 «	2 «	2 «	6/4 «	6/4 «	6/4 «	6/4 «	2 «	2 «	2 «	2 «	2 «	2 «	2 «

* ширина котла 555 мм после разборки боковых колпаков

Тип ATMOS	DC18S	DC22S	DC25S	DC30SX	DC32S	DC40SX	DC50S	DC70S	DC15GS	DC20GS	DC25GS	DC32GS	DC40GS	DC50GSX	DC70GSX	DC75SE	DC100	DC105S	DC150S
Мощность котла (кВт)	20	22	25/27	30	35	40	49,9	70	15	20	25	32	40	49	70	75	99	105	150
Требуемая тяга в дымоходе (Па)	20	23	23	24	24	24	25	30	16	20	23	25	25	25	26	30	35	25	25
Масса котла (кг)	269	324	326	332	366	368	433	515	302	343	431	436	485	538	690	669	820	901	1030
Объем воды (л)	45	58	58	58	80	80	89	93	56	64	80	80	90	120	170	190	294	265	306
Объем топливного бака (дм ³)	66	100	100	100	140	140	180	180	66	80	120	125	160	210	280	345	400	300	400
Макс.длина доски (мм)	330	530	530	530	530	530	730	730	250	330	530	530	530	530	730	1000	730	550	750
Тип. расход за сезон (м ³)	20	22	25	30	35	40	50	70	15	19	25	32	40	50	70	75	99	105	150
Требуемое топливо (предварительно)	Сухая древесина с удельной энергией 5-18 МДж / кг, диаметром 80-150 мм, с содержанием воды 12-20%
Мин.температура обратной воды	65 ° С
КПД (%)	90,1%	89,9%	89,9%	89,9%	88,9%	88,9%	85,7%	86,3%	91,2%	90,6%	88,8%	89,3%	88,8%	90,6%	90,3%	83%	89%	92%	90,3%
Температура дымовых газов при номинальной мощности (° C)	157	177	177	177	185	185	255	245	134	166	158	171	250	165	161		165	172	180
Класс котла ČSN EN 303-5	5	5	5	5	5	5	4	4	5	5	5	5	5	5	5	3	5	5	5
Класс энергоэффективности	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +	А +

Внимание! Котел DC15E вентилятором не оборудован!
Котлы DC70S и DC100 оснащены приточным вентилятором.

Особые требования для наружных водяных нагревателей

Особые требования к наружным водонагревателям

Что такое наружные водяные нагреватели?

Наружные водяные водонагреватели (ранее называемые уличными дровяными котлами или OWB) — это жилые или небольшие коммерческие дровяные водонагреватели, которые расположены на открытом воздухе или отделены от обогреваемого помещения. Дрова, сжигаемые в больших топках, нагревают воду, которая циркулирует в доме по подземным трубам.Энергию можно использовать для отопления домов, магазинов, горячего водоснабжения, теплиц, бассейнов и спа.

Старые, несертифицированные наружные водяные обогреватели могут вызывать густой дым, так как многие из них оснащены ограниченными вытяжными системами, которые не рассеивают дым эффективно. Выбрасываемый дым может негативно повлиять на здоровье домовладельца, ближайших соседей и окружающую среду.

Как регулируются наружные водяные нагреватели?

В ответ на жалобы на наружные водяные обогреватели в начале 1990-х годов Отдел качества воздуха и климата штата Вермонт принял правила (раздел 5-204 Правил контроля загрязнения воздуха), которые применяются к наружным водяным обогревателям, установленным после 1 октября 1997 года.Этот регламент установил требования к отступу и высоте дымовой трубы для наружных установок водяного обогревателя, но не установил нормы выбросов, которые позволили бы снизить выбросы загрязняющих веществ в атмосферу от этих агрегатов. Последующие поправки к постановлению в 2007 и 2009 годах установили программу сертификации для наружных водяных обогревателей, которая требовала от них соответствия сначала «Фазе I», а затем «Фазе II» по выбросам твердых частиц, которые будут продаваться в Вермонте. С принятием нового постановления Федерального агентства по охране окружающей среды (EPA), вступившего в силу 15 мая 2015 года, наружные водяные обогреватели стали регулироваться по всей стране, а также в Вермонте, а также могут регулироваться вашим городом.Более новые наружные водяные обогреватели, ранее сертифицированные как внешние водяные обогреватели «Фаза II» в соответствии с постановлением Вермонта, а теперь и в соответствии с федеральным постановлением, могут работать намного более чисто и с большей эффективностью, чем несертифицированные наружные водяные обогреватели.

Согласно последней редакции Раздела 5-204, вступившей в силу 15 декабря 2016 г., любой новый наружный водяной обогреватель, продаваемый в Вермонте, должен быть сертифицирован Агентством по охране окружающей среды, но не требует специальной сертификации Вермонта. Ограничения по понижению и высоте штабеля по-прежнему применяются к несертифицированным наружным водяным нагревателям, а для новых наружных водяных нагревателей по-прежнему действует требование отклонения на 100 футов от ближайшего жилого дома, школы или медицинского учреждения, не обслуживаемого наружным водяным нагревателем.

Игра в числа и выбор наружного водонагревателя — Что означают числа?

Номинальная тепловая мощность в течение 8 часов: Если водяной обогреватель для наружного применения загружен дровами и сгорел с такой скоростью, что вся нагрузка сгорела за 8 часов, он будет производить тепло с указанной почасовой скоростью. Обратите внимание, что этот рейтинг может быть не очень полезным, и он не отражает максимальную тепловую мощность, которая может быть намного выше, чем 8-часовая средняя номинальная мощность. В большинстве случаев непрерывное горение на максимальной номинальной мощности сжигает древесину менее чем за 8 часов.Важное примечание: покупатели наружных водяных обогревателей всегда должны проконсультироваться с производителями, опытным продавцом котлов или специалистом по отоплению, чтобы определить правильный размер для своих отопительных нужд.

Уровни выбросов: Ниже описываются типичные испытанные уровни выбросов твердых частиц (т. Е. Дыма) для жидкостных нагревателей. В любом случае, чем меньше число, тем «чище» котел. Вермонт принял стандарт выбросов твердых частиц «Фаза II» для наружных водяных обогревателей.Стандарт выбросов Вермонта «Фаза II» составляет 0,32 фунта / мм БТЕ тепловой мощности и совпадает со стандартом EPA для наружных водяных обогревателей, принятым в 2015 году. Наружные водяные обогреватели, соответствующие этому стандарту, чище и более эффективны, требуя меньше древесины для обогрева вашего дома. .

Средний уровень выбросов (граммы / час): Грамм — это мера веса, и это число описывает массу твердых частиц (твердых частиц), выделяемых в час, как определено в ходе специального лабораторного испытания.Чем больше выброс твердых частиц, тем плотнее видимый дым выходит из котла. Для сравнения, недавно принятый стандарт EPA для домашних дровяных печей составляет 4,5 г / час. Большинство новых дровяных печей, представленных на рынке, работают намного лучше, поскольку некоторые из них выделяют менее 1 г / час твердых частиц.
Средний уровень выбросов (фунт / мм тепловая мощность БТЕ): БТЕ (британская тепловая единица) — это единица тепла. Каждый шнур хорошего сухого топлива из твердых пород древесины содержит около 30 миллионов БТЕ тепла, но некоторое количество тепла теряется из-за выходящих из трубы газов.«Фунты / мм БТЕ тепла» — это количество фунтов твердых частиц, выделяемых на каждый миллион БТЕ тепла (тепло, которое можно использовать для обогрева вашего дома и воды). Чем чище наружный водяной обогреватель, тем меньше выделяется фунтов твердых частиц (дыма) на миллион БТЕ (ммБТЕ) полезного тепла. Во время лабораторных испытаний все сертифицированные водонагреватели для наружного применения должны выделять меньше, чем текущий стандарт Агентства по охране окружающей среды, равный 0,32 фунта / мм БТЕ. Наружные водонагреватели с наименьшим номером в этой колонке должны быть не только чистыми, но и хорошо переносить тепло в воду, которая закачивается в ваш дом (т.е. они наиболее эффективны).

Выбор наружного водяного нагревателя

Образ жизни: Выбор источника отопления на дровах — важное решение. Подумайте о проведении энергоаудита и повышении эффективности вашего дома, независимо от того, какое устройство вы выберете. Выжигание дров — трудоемкий процесс, и вы хотите получить максимальную отдачу от своих усилий. Существует множество вариантов обогрева дровами, включая домашние дровяные печи и печи на пеллетах, внутренние водонагреватели на дровах и гранулах, каменные обогреватели, а также наружные водонагреватели на дровах и гранулах.Сжигание обычных дров не только трудозатратно, но и требует много места для хранения для правильной сушки дров. Древесина, которая не просушена должным образом, не будет отдавать максимальное количество тепла и будет производить больше твердых частиц. Пеллеты можно покупать в меньших или больших количествах, и с ними легче обращаться, хотя поставки могут быть неопределенными. Дровяные печи могут нагреваться без электроэнергии, но печи на пеллетах и наружные блоки требуют электроэнергии для работы. Также учтите, что некоторая энергия теряется в подземных трубопроводах для наружных установок, и некоторая энергия требуется для работы насосов и другого электрического оборудования на наружных водяных нагревателях.

Размер устройства для сжигания древесины: В общем, для любого устройства для сжигания древесины чем меньше, тем лучше. Негабаритные блоки, как правило, большую часть времени горят при более низких температурах (менее эффективно). Единственным исключением является использование очень больших резервуаров для воды для хранения энергии вашего водонагревателя. В этом случае нагревательное устройство может гореть с максимальной скоростью (обычно наиболее эффективной), а избыточная энергия накапливается в резервуаре для воды для использования с течением времени. Ваши потребности в отоплении уникальны для вашего дома и вашей семьи, особенно если вы нагреваете горячую воду для бытового потребления.Лучше всего обсудить ваши потребности в отоплении со специалистом. Если вы сжигали нефть или газ, вы можете рассчитать общее годовое потребление энергии от этих видов топлива как оценку вашей потребности в отоплении. При выполнении этих расчетов важно учитывать общую эффективность нагревательных устройств.

Расположение: Выхлоп от любого устройства сгорания следует рассматривать как потенциальную проблему. Расположите наружный водяной обогреватель таким образом, чтобы выхлоп не влиял на ваш дом, дома ваших соседей или места, где дети могут играть.Даже самое чистое устройство для сжигания древесины будет выделять токсичные вещества, включая потенциально высокий уровень окиси углерода. Расположите наружный водяной обогреватель достаточно близко к вашему дому, чтобы свести к минимуму потери тепла из подземных трубопроводов. Место также должно быть легко доступно, даже когда снег становится глубоким. Также необходимо хорошее крытое хранилище дров возле котла. В соответствии с правилами штата Вермонт, любой несертифицированный водонагреватель или водонагреватель Фазы I, установленный после 1 октября 1997 года, должен находиться на расстоянии не менее 200 метров от дома любого соседа.Установка наружного водяного обогревателя в тесном жилом районе может быть незаконной. Требование отступления для установки наружных водяных обогревателей Фазы II составляет 100 футов от дома, школы или медицинского учреждения другого человека.

Вопросы к дилеру:

Является ли модель наружного водяного обогревателя сертифицированной штатом Вермонт и Агентством по охране окружающей среды США?

Каков срок гарантии и на что она распространяется?

Как долго устройства находятся на рынке?

Каков тепловой КПД агрегата?

Какое обслуживание требуется?

Каковы требования для установки?

Насколько большое помещение будет отапливаться?

Дрова против газа против электричества Затраты на отопление

Сравнение затрат Диаграмма

«Дерево Стоимость отопления составляет всего
7% от стоимости электрического отопления »

Количество произведенного или используемого тепла измеряется в БТЕ.В среднем дом использует 200000000 БТЕ общей энергии для отопления в год.

Это включает 25% расходов на нагрев воды для бытового потребления. Исходя из этого общего расхода, будет получено следующее количество топлива: требуется для производства 200000000 БТЕ.

Отопление Метод	БТЕ на единицу	Годовой Требования	Стоимость За единицу	Всего Годовая стоимость
Электричество	3 413 / киловатт час	58 600	$ 0.08-0.12	$ 4688- $ 7032
Пропан	24 200 / литр	8 264 90 3 60	0,89 долл. США	$ 7,380
Топливо Масло	36 300 / литр	5 509	$ 0.54	$ 2 947
Естественный Газ	35 301 / куб.м	5,665	$ 0.21	$ 1 207
Древесина (Береза)	23 400 000 / шнур	8,5	75 долларов.00 Древесина неразделанная	638 долл. США

ВАЖНО
— Вышеуказанные цены указаны в канадских фондах, но такие же относительная экономия
процента может быть применена к рынку США.
— Скорректируйте цену за единицу, чтобы отразить текущую местную расходы.
— Вышеуказанные расходы не являются стандартными для Канады. Вот Карта США:

ИЛИ перейти на http://nepacrossroads.com/fuel-comparison-calculator.php и введите ваши местные цифры

Помните, Древесина — возобновляемый ресурс!

Котел Nature’s Comfort и дровяной котел Hyprotherm
НАРУЖНАЯ ДЕРЕВЯННАЯ ПЕЧЬ

Получить Превосходная дровяная печь!

Сделано гордость AMISH и трудолюбивых американцев в Арканза!
