Какое давление должно быть в расширительном бачке отопления: Расширительные баки для отопления — выбор, настройка, монтаж

Давление в расширительном бачке водоснабжения

На чтение 4 мин. Просмотров 11.5k. Опубликовано Обновлено

Автономность – обязательная характеристика современных отопительных систем и водоснабжения. Чтобы участие домовладельца было минимальным, и не нужно было постоянно отслеживать работу отопления, устанавливают гидробак. А для этого величина давления в расширительном бачке водоснабжения должна быть оптимальной. Только так система работает бесперебойно, и не требует лишнего обслуживания.

Характеристика закрытых расширительных баков

Главная задача расширительных бачков – поддерживать давление в заданных пределах.

Используются герметичные емкости из металла, в которых находится запас теплоносителя на случай температурного сжатия жидкости. Так решается проблема завоздушивания трубопровода. Если теплоноситель, расширяясь при нагревании, создает слишком большое давление, гидробак компенсирует перепад.

Несмотря на кажущуюся простоту конструкции, расширительные бачки отличаются друг от друга, и различные модели имеют разные эксплуатационные параметры. Конструктивно различаются следующие типы гидробаков:

  1. Резервуары, предусматривающие замену груши.
  2. Баки со стационарно установленной мембраной.
  3. Емкости, не имеющие в конструкции мембраны.

В первом случае груша выполняет функцию мембраны. Именно в нее закачивается воздух, который меняет объем рабочей камеры при термическом увеличении объема жидкости в системе. Давление воздуха в расширительном баке должно быть таким, чтобы выдавливать воду в трубы при падении температуры в радиаторах.

Настройка давления бака в системе водоснабжения

Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.

Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:

  1. Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
  2. Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
  3. Фиксируют давление воздуха в расширительном баке при помощи манометра.
  4. В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.

При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.

Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.

Регулировка гидробака в обвязке водонагревателя

Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.

Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.

Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.

Гидробак открытого типа

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Правила обслуживания гидробака

Суть ревизии заключена в проверке давления в воздушной камере. Манометр должен быть исправен, и иметь точность измерения 0,1 бар. Можно пользоваться автомобильным прибором для проверки давления в шинах. Удобно, когда шкала содержит градацию и в атмосферах. Тогда не придется производить перерасчет, если в инструкции указано давление в других единицах.

Если в результате накачивания давление воздуха в расширительном баке не поднимется, это может свидетельствовать о том, что груша или мембрана вышла из строя, и требует замены. В процессе осмотра проверяют ниппель и клапаны. Они должны быть герметичны.

Важно, чтобы это оснащение выдерживало установленные заводом-изготовителем параметры. Проверять прочность не стоит, но после накачки воздух должен оставаться в газовой камере долгое время.

Давление в расширительном бачке закрытого типа

Насколько важным является такой элемент в системе отопления, как расширительный бачок? Для того, чтобы это понять, необходимо знать его назначение. Все дело в законах физики. При нагревании вода изменяет свою плотность, а если быть точнее, плотность уменьшается. Соответственно объем воды увеличивается, что приводит к повышению давления в трубах и радиаторах системы отопления, вплоть до запредельных величин. Отсюда и появляется дополнительный элемент в виде расширительного бачка для сброса излишков воды. Затем вода в емкости остывает и возвращается в систему обратно.

Виды и устройство

Существуют два вида отопительных систем закрытого и открытого типа. В открытой системе циркуляция воды происходит естественным образом. Это значит, что дополнительных устройств для создания давления воды не предусмотрено. Расширительные бачки для данной системы отопления используются без верхней крышки. Контур крепления у таких емкостей сверху. Для того, чтобы в системе трубопровода не скапливался воздух, мешающий нормальному функционированию теплоносителя, необходимо постоянно следить за уровнем воды в расширительном бачке.

Еще один вид отопительной системы – система закрытого типа. Еще ее называют автономной отопительной системой. Главное отличие в том, что давление в расширительном бачке отопления закрытого типа создается за счет насоса. Поэтому в качестве теплоносителя иногда используют антифриз для исключения перемерзания труб в зимнее время в случае, например, отключения электричества или газа. Данная система полностью герметична, поэтому в контуре устанавливается полностью закрытый расширительный бачок.

Особенности конструкции

Особенность конструкции расширительного бака закрытого типа зависит от вида установленной мембраны. Всего существуют два основных вида мембраны – в виде диафрагмы и баллонного типа.
Расширитель с мембраной в виде диафрагмы имеет форму бочки или прямоугольного бака. Резиновая перегородка внутри делит бак на две камеры. В верхнюю камеру закачивается воздух, в нижнюю теплоноситель.

При подключении расширительного бака приводится в движение гибкая мембрана. Система готова к пуску, когда мембрана опускается на поверхность теплоносителя. При нагреве воды или антифриза в системе, за счет образования давления в нижней камере мембрана смещается вверх. Образуется дополнительное место в расширителе для сброса излишков теплоносителя. Соответственно при остывании запускается обратный процесс. Мембрана опускается вниз за счет снижения плотности воды (антифриза).

Еще один вид мембраны – баллонного типа. Внутрь расширителя устанавливается резиновая емкость. Когда происходит наполнение бака нагретой жидкостью, емкость растягивается по принципу воздушного шарика.При остывании принимает прежнюю форму. Главным преимуществом над мембраной в виде диафрагмы является его ремонтопригодность. Резиновая емкость легко заменяется при износе.

Знаете ли вы, что расцветка бачка расширителя имеет не только эстетический смысл. Как правило существует два цвета. Красная емкость расширителя предназначена только для системы отопления. Бак синего цвета подходит и для отопления и для водоснабжения. Все дело в используемой мембране. Она изготавливается из пищевой резины»

Какое давление должно быть  в расширительном бачке газового котла системы отопления закрытого типа

Как правило необходимая величина настраиваемого давления воздуха в расширительном бачке указывается в паспорте на газовый или электрический котел, однако этой записи может и не быть. Тогда принято использовать величину давления на 0,2 – 0,3 атмосферы ниже рабочего. Все зависит от размера частного дома и площади отопления. Обычно диапазон давления в мембранном баке составляет от 1,5 до 2,5 атмосфер. Например, для малоэтажного загородного дома нормальное функционирование системы отопления происходит при 1,5 — 1,8 атм, поэтому давление в расширительном баке настраивается в пределах 1,2 – 1,6 атм.

Как проверить давление в расширительном бачке

Чтобы измерить величину давления в расширительном бачке системы водоснабжения или отопления для газовых котлов различных видов, необходимо подсоединить обыкновенный автомобильный манометр к ниппелю. Для того, чтобы добраться до ниппеля, необходимо снять верхнюю пластиковую крышку. Там же находится золотник, с помощью которого можно стравить излишки давления воздуха. Для увеличения давления можно воспользоваться автомобильным насосом, подсоединяя его к ниппелю.

Корректировка давления в расширителе лучше проводить на снятом с системы отопления бачке. Без отсоединения корректировку выполнять можно, но тогда необходимо полностью убедиться в отсутствии теплоносителя в котле.

Расчет объема

Для того, чтобы система отопления функционировала без перебоев и поломок необходимо правильно выбрать расширительную емкость нужного объема. Для вычисления следует использовать такие показатели, как объем системы теплоносителя Vt, коэффициент теплового расширения применяемого теплоносителя Kt. Он зависит от применяемого антифриза в системе. И показатель эффективности работы мембраны F. Формула ниже:

Vb = Vt * Kt / F

коэффициент теплового расширения берется из специальной таблицы. Все зависит от процентного содержания водогликолевой смеси в антифризе.

Коэффициент расширения воды и водогликолевой смеси

Показатель эффективности работы мембраны рассчитывается следующим образом:

F = (Pmax -Pb)/ (Pmax + 1),

где:

Pmax – максимальное давление в отопительной системе. Этот показатель можно найти в паспорте на котел;
Pb – давление воздуха в расширительном бачке.

Данную величину можно взять из паспорта расширителя или определить самостоятельно через подсоединение к ниппелю бачка автомобильного манометра.

Читайте также по теме: Как посчитать расход газа на отопление дома

К чему приведет недостаточный объем расширительного бачка

При покупке расширительного бачка нужно убедиться в наличии сбрасывающего клапана. При его отсутствии клапан следует докупить. В том случае, если сбрасывающий клапан начнет постоянно сбрасывать теплоноситель. Это значит, что выбранного объема расширителя недостаточно.

Почему падает давление

Причиной падения давления в расширительном бачке двухконтурного котла или в системе отопления чаще всего является отсутствие электричества. Ведь от источника энергии работает насос, который обеспечивает нужное давление. Еще одна причина — это протечки в системе отопления и водоснабжения. И последняя причина, которую бы хотелось озвучить — это неправильные или сбитые настройки давления воздуха бачка расширителя. Как регулировать давление в бачке читать выше. Конечно нельзя исключать факт поломки расширителя. Для ремонта расширительного бачка газового котла стоит обратиться в специализированную сервисную службу.

Где поставить в системе

Для систем открытого типа бачок расширителя устанавливается в самой верхней точки контура отопления.

Рекомендуем: Подключение газа к частному дому

Для отопительных систем закрытого типа таких жестких условий нет. Бачок монтируется рядом с источником тепла в котельной.

Если, например, котел стоит в кухне, то бачок может устанавливаться в кухонном помещении. Если в доме 3, 4 этажа, да еще и контур водяного напольного отопления, то одного расширительного бачка может не хватить. Тогда в контур приспосабливают второй бак.

Выводы можно сделать следующие. Расширительный бачок является неотъемлемой частью отопительной системы. Обойтись без него в современном мире пока не получится. Однако и обслуживание данного оборудования не требует высококвалифицированной помощи. Следить за давлением, регулировать его, производить замену самого бачка можно вполне самостоятельно.

Мне нравитсяНе нравится

Давление в расширительном баке котла. Какое должно быть?

Котел является незаменимым оборудованием, которое обеспечивает теплом весь дом или же квартиру. На сегодняшний день существует множество производителей газовых котлов с большим ассортиментом данного оборудования. Модели котлов отличаются по своей мощности, функционалом и способом установки. К сожалению, даже самые надежные и дорогостоящие модели котлов не застрахованы от различного рода поломок. Специалисты в данной области проводили анализ поломок по газовым котлам и определили, что зачастую сбой в работе котла возникает, потому что давление неверно выставлено в расширительном бачке.

Организовывая отопление в доме, можно использовать разные идеи. В последнее время особый спрос вырос на систему, которая характеризуется закрытым типом. Данные системы характеризуются работой движения теплоносителя при помощи насоса, который обеспечивает работу принудительного движения жидкости по замкнутому контуру. С помощью газовой горелки происходит нагрев воды, находящейся в первичном теплообменнике. Насос в свою очередь начинает перекачивать жидкость по системе с приборами отопления. После чего тепло передается по всему помещению.

Для обеспечения правильной работы циркуляции теплоносителя необходимо в полном объеме заполнить систему водой. В отопительной системе происходит повышение давления, возможно пагубно влияющее на целостное состояние труб, а также на саму установку. И поскольку жидкости свойственно расширяться, требуется каким-то образом обеспечить компенсацию увеличенного объема.

В чем заключается необходимость расширительного бака

Расширительный бак в котле служит дополнительным резервуаром и компенсатором расширения, возникающего в процессе нагрева. Во избежание сильного повышения давления, и чтобы не происходило срабатывание клапана предохранителя, установленный в котлах на три атмосферы, необходим этот расширительный бак.

Также этот бак нужен для компенсации самого давления, когда система остывает, чтобы оно оставалось в определённом диапазоне, подходящем для стабильной работы котла. Чтобы она не падала в красную зону и котёл не блокировался. Лишняя нагретая жидкость попадает именно туда, а после остывания, давление снова приходит на стабильный уровень, и жидкость через трубы вновь оказывается в системе.

Признаки, что необходимо повысить уровень давления

В процессе эксплуатации котел должен находиться под определенным избыточным давлением в расширительном баке. Пользователю данного оборудования требуется контролировать данное давление, показанное на манометре, которое находится на самом котле. При правильной сборке оборудования, при отсутствии утечек, показатель давления не должен падать. Но иногда, спустя год или два года эксплуатации котла возможно падение давления в котле или даже давление может прыгать в процессе работы котла, когда начинает работать горелка. Чаще всего, при отсутствии видимой утечки, причиной такого поведения является пустой расширительный бак.

Типовой расширительный бак, используемый в котлах. Устанавливается либо сзади, либо сбоку котла

Давление в баке имеют в виду начальный коэффициент, показывающий давление камеры с воздухом в пустом бачке при температурных показателях в комнате. Данное давление должно полностью соответствовать степени статического давления отопления, вслед за тем, как ее заполнит теплоноситель. Это обеспечит мембране состояние равновесия. Уровень давления в теплоносителе будет компенсироваться благодаря давлению газа в воздушной камере. При этом объем бачка не полностью заполнен, поэтому данного объема будет достаточно для покрытия уровня жидкости, зависимого от теплового расширения.

Показатель статического давления 1 м столба воды ориентировочно составляет 0,1 атмосферы. Из этого следует, показатель данного давления в отоплении квартиры или же дома будет меньше, чем 1 атмосфера.

Чтобы газовый котел стабильно и правильно работал, необходимо чтобы уровень давления теплоносителя в закрытой системе не являлся меньше, чем величина, которая прописана в эксплуатационной инструкции котла.

В процессе эксплуатации необходимо проверять давление расширительного бака, устанавливать его значение, соответствующее прописанному в инструкции по использованию. Одним из показателей опустошенного банка будут как раз скачки давления. Во время работы котла давление начинает увеличиваться, при этом происходит срабатывание клапана предохранителя котла. Происходит сброс и после того, как горелка отключается, давление начинает падать практически до нуля. При попытке заполнить или подпитать котел, показатели давления на манометре возвращаются в норму. Но уже во время следующего включения горелки, когда начинает происходить нагрев, показатели давления вновь скачут. Вследствие этого снова происходит срабатывание клапана предохранителя.

Проверяя давление в бачке необходимо сбросить воду с котла. Следует перекрыть отопительный контур, а также закрыть подачу холодной воды. Сброс воды необходимо осуществлять через специальное сбросное устройство, используя какую-нибудь ёмкость для этого. Следует подключить шланг к сливному штуцеру. С помощью ключа на 13, откручиваем гайку, которая закрепляет штуцер. После этого вода постепенно начинает стекать с котла, вследствие чего давление начинает уменьшаться. Полностью сливаем воду, чтобы стрелка на манометре опустилась до 0.

Для проверки давление в расширительном бачке можно использовать шинный манометр, с помощью которого проверяют давление шин в автомобиле. Обычно в котлах расширительный бак выведен таким образом, что даже не требуется снимать крышку с котла, для того чтобы его подкачать. Бак чаще всего находится за камерой сгорания и установлен на задней стенке котла. Для того чтобы до него добраться находим клапан Шредера, закрытый колпачком, и снимаем его. С помощью шинного манометра проверяем показатели давления в расширительном баке. Отсутствующее давление в расширительном баке объясняет скачки показателей давления в котле. Поэтому необходимо подкачать давление в расширительном баке

Как повысить уровень давления?

Для того чтобы подкачать давление в бачке, требуется для этого использовать автомобильный насос с манометром, на котором можно увидеть накачивающееся давление. Можно также использовать обычный автомобильный компрессор. Штуцер для подкачки, зачастую сразу доступен и не требуется разбирать котел. Поэтому насос или компрессор достаточно просто и быстро подключить. После сливания всей воды котловое давление полностью упало. Давление в расширительном баке показывает пол атмосферы. То есть при полном баке, накачивать давление необходимо до показателя 0,8-1 атмосфера. Паспортные значения для каждого котла расширительного бака указанные в инструкции.

При накачивании воздуха насосом в бак, желательно в этот момент отслеживать слив воды. Важно чтобы вода стекала параллельно с увеличением давления в котле. После накачивания воздуха до 1 атмосферы, нужно обратно закрыть сливной штуцер. Отсоединив насос, необходимо проверить снова давление. После удовлетворительных показателей давления, следует проверить чтобы штуцер бака не пропускал воздух. Прикручиваем колпачок, после этого начинаем набирать в котел воду до рабочего давления.

При небрежном и недобросовестном отношении к расширительному баку и отопительному оборудованию в целом, владелец может столкнуться с определенными неприятностями:

  • При уменьшении уровня давления в воздушной камере, а также в результате подпитки котла в баке все больше будет накапливаться воды. Вследствие этого свойства расширительного бака будут ухудшаться, приводя к прекращению выполнения необходимых функций.
  • Помимо этого, мембрану может повредить клапан золотника, потому как она слишком сильно прижимается к стенке бака. По причине повреждения придется проводить замену самого бака.
  • Если после того, как отопительная система остынет и уменьшится объем воды, снижение показателей давления не будет никак компенсироваться, то это неизбежно приведет к поломке и прекращение работы котла.

Для того, чтобы правильно установить давление следует изучить параметры вашего газового котла, помимо этого важно учитывать рекомендации производителя бака и всей системы отопления. Рекомендуют проверять давление расширительного блока бака ежегодно при проведении технического обслуживания котла. Таким образом вы сможете обеспечить нормальную работу отопительного оборудования и защитить себя от неприятностей.





Читайте так же:

Какое давление должно быть в расширительном бачке двухконтурного котла

Главная » Статьи » Какое давление должно быть в расширительном бачке двухконтурного котла

О чем говорит давление в расширительном бачке отопления

Отопление частного дома » Котлы и котельное оборудование

Бак закрытого типа

Расширительный бачок относится к вспомогательному оборудованию, но без этого устройства эффективная эксплуатация системы отопления невозможна. Для того чтобы сеть нормально функционировала, необходим правильный выбор и настройка параметров всех ее элементов. Одним из важнейших показателей при этом является давление в расширительном баке.

Зачем нужна эта конструкция?

Прежде чем говорить о функциях и настройке расширительного бачка, необходимо разобраться с видами и принципом работы этого оборудования. Для чего же нужна такая конструкция в системе отопления? Основная задача устройства — это компенсация теплового расширения в сети. Ведь во время нагревания и охлаждения теплоноситель меняет свою плотность и объем.

Обратите внимание! Если в инженерную сеть это устройство не установлено, по мере нагревания вода будет увеличиваться в объеме и оказывать влияние на стенки труб и радиаторов. При сильном увеличении напора воды систему может просто разорвать. Установка расширителя позволяет сберечь не только трубопровод, но и котел. Ведь его работа изначально рассчитывается на определенный напор воды в системе.

Расширительные устройства могут различаться по объему. При выборе модели, подходящей по техническим параметрам к конкретной сети, необходимо учитывать, что объем этого элемента должен быть не менее 10% от объема теплоносителя, циркулирующего в системе. Для выполнения такого расчета суммируется объем в радиаторах, трубах и котле. Самый простой способ определения объема — во время закачки системы. Следует помнить, что объем, составляющий 10% — это минимум, но лучше взять модель с небольшим запасом.

О расширительных емкостях для настенных газовых котлов стоит сказать отдельно. Большинство современных моделей с настенным монтажом имеют встроенное устройство, смонтированное на задней или боковой стенке и оснащенное ниппелем. С помощью ниппеля накачивается давление.

Устройство и принцип действия

Все виды расширительных баков имеют одинаковое устройство. Внутри металлического корпуса находится два завальцованных отсека. С одной стороны расположен ниппель, а с другой — горловина для подсоединения к трубопроводу. Внутри корпуса находится диафрагма. В пустой емкости она будет занимать большую часть объема, в то время как остальное пространство заполняется воздухом.

Во время работы системы теплоноситель нагревается, увеличивается в объеме, и его излишки поступают в полость между корпусом и диафрагмой. При понижении температуры воды в системе ее объем уменьшается, и закачанный воздух выдавливает ее обратно в трубопровод.

Установка расширительного элемента

Схема устройства

Котельное оборудование рассчитано на работу при определенном напоре воды. Это значит, что в расширительном бачке для его нормальной работы тоже должно быть определенное давление. Оно поддерживается воздухом или азотом, которым наполнен корпус. Закачка воздуха в емкость происходит на заводе. Во время монтажа необходимо следить, чтобы воздух не был выпущен. В противном случае прибор не сможет функционировать.

Давление отслеживается с помощью манометра. Бегающая стрелка прибора говорит о том, что воздух вышел из расширителя. В целом такая ситуация не является серьезной проблемой, поскольку воздух можно накачать через ниппель. Средние показатели напора воды в баке — 1,5 атм. Тем не менее они могут не подходить для конкретной системы. В этом случае давление нужно регулировать самостоятельно.

Нормальные показатели — на 0,2 атм. меньше, чем в системе. Категорически не допускается превышение давления в расширительной емкости по сравнению с этим показателем в сети. В подобных ситуациях увеличившийся в объеме теплоноситель не сможет зайти в резервуар. К трубопроводу бачок подключается через присоединительный размер.

Важно не только правильно подключить резервуар расширения, но и грамотно выбрать место для его установки. Несмотря на то, что современные модели, могут быть смонтированы в любом месте, специалисты советуют устанавливать этот элемент системы на обратке между котлом и насосом.

Для обеспечения ремонтопригодности конструкции на трубе, через которую подключается емкость расширителя, устанавливается шаровой кран. В случае выхода оборудования из строя запорная арматура позволит снять его без откачки теплоносителя из системы. Во время работы системы кран обязательно должен быть открыт. В противном случае в ней резко возрастет давление, и она даст течь в своем самом слабом месте.

Установка в котельной

В открытых системах с естественной циркуляцией теплоносителя устанавливаются бачки других типов. Такой резервуар — это открытая емкость, как правило, сваренная из листовой стали. Устанавливать его необходимо в самой высокой точке инженерной сети.

Принцип действия такого элемента очень прост. По мере увеличения в объеме жидкость вытесняется из труб, поднимаясь по ним вместе с воздухом. Охлаждаясь, теплоноситель возвращается в трубопровод под действием гравитационных сил и естественного давления воздуха.

Почему падает давление?

Давление в расширительной емкости должно быть постоянным, но ситуации, когда оно падает во время эксплуатации системы — не редкость.

Существует несколько причин, по которым может снижаться давление:

  • Протечки теплоносителя. Чаще всего подобная проблема возникает в системах, где в качестве теплоносителя используется не вода, а антифриз. Такие жидкости способны проникать в мельчайшие трещины, вызывая протечки. В этом случае необходимо устранить протечку и наполнить бак воздухом.
  • Падение давления в котле. При значительном снижении показателей необходимо обратиться к специалистам. Если давление снижается незначительно и выравнивается после запуска системы, ее можно эксплуатировать, поскольку вреда такие сбои не причиняют.

Настройка давления

Напор воды в расширительном элементе системы отопления — это настраиваемый параметр. Настройка достаточно проста, и все действия можно проделать самостоятельно.

Для настройки необходимых параметров нужно следующее:

Принцип подключения

  • Сделать расчет и определить требуемые показатели — на 0,2 атм. меньше, чем в системе.
  • Установить эти показатели до монтажа бака в систему, сбросив воздух или накачав его через ниппель.
  • Подключить емкость к трубопроводу и заполнить систему водой. Делать это нужно медленно, отслеживая показатели давления в трубах и баке. Закачивать теплоноситель следует до тех пор, пока показатели напора не сравняются.
  • После этого необходимо подключить насосное оборудование и продолжить закачку теплоносителя. Закачивать воду нужно до того момента, пока в баке не будет достигнуто эксплуатационное давление, рассчитанное перед монтажом сети. Это обеспечит попадание в корпус резервного объема воды.
  • Первое включение системы должно проводиться в режиме максимальной температуры. При этом условии объем теплоносителя возрастает на величину удельного приращения. Это обеспечивает попадание в резервуар количества воды, равного его емкости. Давление в бачке повышается до максимальных показателей.

Заключение

Расширительный бачок — важнейший дополнительный элемент в любой системе отопления. Если для открытых систем с гравитационной циркуляцией достаточно установить в верхней точке простой открытый резервуар, то для сложных закрытых систем требуется установка промышленных моделей.

Такие бачки отличаются герметичностью. В процессе производства в корпус закачивается воздух, поддерживающий давление, необходимое для нормального функционирования систем с принудительной циркуляцией. Настроить нужные показатели давления можно самостоятельно с помощью манометра и обычного автомобильного компрессора.

Похожие записи

Комментарии и отзывы к материалу

gidotopleniya.ru

Как проверить и настроить давление в расширительном баке

Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:

  1. Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
  2. За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.

В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

  • Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
  • Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Как измерить и отрегулировать давление в расширительном бачке

h4_2

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

  1. Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
  2. Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
  3. Открутить колпачок ниппеля и подсоединить к нему насос;
  4. Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
  5. Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
  6. Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
  7. Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

domotopim.ru

Каким должно быть давление в расширительном бачке отопления?

При выполнении работ по проектированию систем теплоснабжения и подборе функциональных элементов отопительного контура важно согласовать параметры монтируемого оборудования. На стабильную и безотказную работу обогревательного контура влияет давление в расширительном бачке отопления закрытого типа, правильная регулировка которого позволяет компенсировать температурные перепады. Расширитель, регулирующий объем теплоносителя и обеспечивающий целостность магистралей и оборудования, следует правильно выбрать и профессионально смонтировать.

Как давление в расширительном бачке отопления стабилизирует работу отопительной системы

Задумываясь о создании эффективной отопительной системы, не все имеют представление, какое давление в расширительном бачке газового котла и как работает экспанзомат.

Принцип функционирования компенсационного резервуара довольно несложный:

  1. Возрастание температуры теплоносителя вызывает увеличение объема.
  2. Одновременно повышается давление жидкости в замкнутом контуре.
  3. Расширительный резервуар принимает избыток жидкости.
  4. Давление в трубах и отопительном оборудовании быстро стабилизируется.
  5. Вода в расширительном баке котла постепенно охлаждается и возвращается по трубам.

Устройство является обязательным элементом для поддержания постоянной температуры частного дома, квартиры или производственного объекта. Бачок выполняет следующие функции:

  • компенсирует объемное расширение жидкости. При возрастании температуры увеличивается объем жидкости, наполняющей замкнутый контур, – избыток воспринимает расширительный резервуар;
  • сглаживает скачки, вызванные циклической работой подающего насоса. Устройство снижает воздействие гидравлических ударов на оборудование и магистрали, обеспечивает стабильность работы.

Рабочая емкость экспанзомата выполняет функцию демпфера контура отопления и позволяет:

  • обеспечить продолжительный срок использования отопительного оборудования;
  • компенсировать воздействие температурных перепадов;
  • гарантировать безопасную работу элементов и обеспечить их высокую надежность.

Благодаря возможности накачать воздух в рабочую емкость расширителя, поддерживается стабильная и безотказная работа отопления. Устройство является обязательным элементом отопительного контура.

Разновидности агрегатов

Демпферные емкости – необходимый элемент различных отопительных контуров:

  • открытых. Циркуляция теплоносителя осуществляется естественным образом без применения специальных насосов. Конструкция расширителя позволяет, при необходимости, долить вручную или с помощью питающей магистрали испаряющуюся воду в открытую емкость. Постоянный процесс испарения требует регулярного возобновления жидкости;
  • закрытых. Герметичные контуры отопления комплектуются баками закрытого типа, представляющими герметичную емкость с расположенной посередине эластичной мембраной. Часть – занимает воздушная среда. Другая часть заполнена теплоносителем, который при возрастании объема воздействует на мембрану, уменьшая вместительность воздушной камеры.

Ранее популярные открытые резервуары, применявшиеся в системах с гравитационной циркуляцией, отличались простотой конструкции, дешевизной и легкостью изготовления. Резервуар представлял собой стальной бачок, оснащался крышкой, а также штуцерами для подключения к трубам отопления и сливной магистрали.

Сегодня устройства открытого типа редко применяются, что связано с определенными недостатками. Слабые места:

  • непосредственное контактирование воды с воздухом, что вызывает ускоренное разрушение корпуса в результате коррозионных процессов;
  • необходимость монтажа только в наиболее высокой части контура, которая достаточно часто располагается в холодном помещении;
  • потребность в постоянном возобновлении и контроле объема теплоносителя, регулярно испаряющегося при эксплуатации;
  • пониженная эффективность работы демпферного узла, требующего надежной тепловой изоляции.

Герметичные конструкции, применяемые в закрытых системах теплоснабжения, превосходят по эксплуатационным характеристикам открытые баки. Особенности:

  • повышенная устойчивость к коррозии;
  • отсутствие необходимости постоянного контроля уровня;
  • стабильное функционирование без регулярной доливки воды;
  • невозможность контакта теплоносителя с воздушной средой;
  • простота самостоятельного монтажа.

Остановимся более детально на расширительных резервуарах закрытого типа, зарекомендовавших себя с положительной стороны в системах теплообеспечения с принудительной подачей жидкости. Они эффективно компенсируют перепады давления, возникающие при возрастании объема жидкости.

Используются следующие типы резервуаров:

  • безмембранные. Конструкция устройства характеризуется отсутствием эластичной мембраны. Для функционирования резервуара необходимо подключить баллон или оборудование, нагнетающее воздух;
  • мембранные. Главной конструктивной особенностью является наличие резинового демпфера, разделяющего теплоноситель с воздушной средой, а также возможность замены эластичного элемента.

Безмембранные устройства были распространены до освоения производства надежных каучуковых мембран, отличающихся долговечностью и повышенным запасом прочности. Безмембранные аппараты характеризуются:

  • отсутствием резиновой прокладки, предотвращающей контакт антифриза или воды с газовой средой;
  • стабильностью работы только при постоянном контроле подачи воздуха и обеспечении его постоянного давления.

Мембранные агрегаты быстро вытесняют безмембранные устройства, которые не могут конкурировать по эксплуатационным показателям. Эластичная мембрана, разделяющая жидкость и газ отличаются формой и изготавливаются:

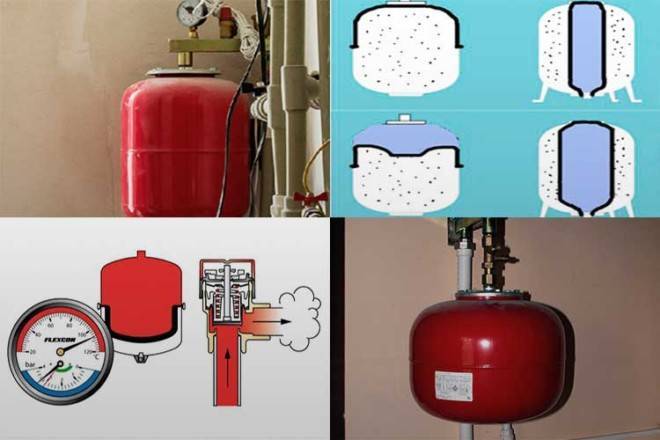

  • в виде полусферы. Тарельчатый элемент стационарно закреплен и под нагрузкой принимает радиусную форму сферы;
  • в форме баллона. Грушевидная мембрана, закрепленная на фланце, при нагрузке пытается повторить форму сосуда. При необходимости легко демонтируется.

Составные элементы тарельчатых баков:

  • вертикальный корпус, выполненный из двух герметично соединенных частей;
  • резиновая тарелка, стационарно установленная между элементами корпуса;
  • нижний штуцер, предназначенный для соединения с трубами отопления;
  • верхний ниппель, позволяющий заполнить верхнюю часть резервуара воздухом.

Теплоноситель при увеличении объема заполняет емкость и через тарельчатую мембрану воздействует на воздушную среду. При снижении температуры нагрева, соответственно, уменьшается объем жидкости, которая выдавливается воздухом. Регулировка осуществляется путем подкачки воздуха через ниппель или его открытием.

Резервуары с грушевидной мембраной включают следующие элементы:

  • емкость с фланцевым креплением для фиксации резиновой мембраны;
  • сферическую камеру для теплоносителя, зафиксированную на фланце;
  • штуцер, позволяющий подключить демпферный элемент к магистралям;
  • клапан, регулирующий подачу воздуха.

Вода заполняет резиновую емкость, которая защищает корпус от коррозии. Это положительно влияет на его долговечность.

Главные отличия такого вида резервуаров:

  • отсутствие контакта теплоносителя с металлом корпуса;
  • возможность демонтажа резиновой камеры;
  • небольшие габариты;
  • работа без подпитки;
  • функционирование при повышенной нагрузке;
  • минимальное количество теплопотерь;
  • герметичность.

Для обеспечения стабильной работы следует контролировать показания манометра и периодически подкачивать воздух.

Как выбрать экспазмомат

Выбор расширительной емкости – серьезная задача, к решению которой необходимо подойти с высокой степенью ответственности. При выборе компенсатора важно учитывать следующие моменты:

  • конструктивное исполнение;
  • материал корпуса;
  • типоразмер изделия;
  • срок эксплуатации.



В специализированных магазинах опытные консультанты помогут приобрести необходимый расширитель и подскажут, какое давление в расширительном баке системы отопления необходимо поддерживать.

Как давление в расширительном бачке системы отопления влияет на объем – методика расчета

Главная характеристика агрегата – вместительность резервуара. Рабочий объем прямо пропорционален давлению и должен превышать количество теплоносителя, вытесняемого при температурном расширении.

Емкость бака зависит от вида жидкости, применяемой в качестве теплоносителя. Для определения вместительности демпфера учитывают следующие данные:

  • объем бака равен количеству воды, находящейся в отопительной системе, умноженному на коэффициент 1,15;
  • использование антифриза требует повышенного объема резервуара, рассчитанного с учетом коэффициента 1,2.

Суммарный объем теплоносителя, циркулирующего в контуре, определяется путем сложения вместительности составляющих элементов:

Рассчитав общий объем теплоносителя, необходимо умножить полученную величину на коэффициент, соответствующий определенной жидкости. Так, для системы обогрева суммарным объемом 100 литров нужен компенсирующий резервуар с рабочей емкостью 15 л – для воды и 20 л – при использовании антифриза.

Для повышенной нагрузки, создаваемой избыточным объемом теплоносителя, требуется увеличенный рабочий объем бака.



Установка и настройка расширительного бака в системе отопления

При монтаже и подключении расширительной емкости необходимо руководствоваться рекомендациями изготовителя и учитывать следующие факторы:

  • при использовании открытой системы монтаж емкости производят на максимальном возвышении;
  • в закрытом контуре резервуар подключается после циркуляционного насоса.

Последовательность действий по установке бачка для закрытого контура:

  1. Определите удобное место монтажа на подающей магистрали.
  2. Проверьте величину рабочего давления в бачке.
  3. Произведите монтаж, учитывая увеличение массы при заполнении жидкостью.
  4. Подключите демпферное устройство к трубам отопления.

При установке необходимо учитывать такие нюансы:

  • удаленность от котельной;
  • удобство доступа для обслуживания;
  • прочность крепления емкости.

Проверку емкости выполняйте следующим образом:

  1. Запустите отопительную систему при закрытом вентиле бака.
  2. Подайте теплоноситель в рабочую камеру бака при 1 атм.
  3. Проконтролируйте падение давления, которое должно составлять 0,1–0,2 атм.

Это свидетельствует об отсутствии проблем и стабильном функционировании системы. Правильное размещение и наладка бака способствует нормальной работе и облегчает выполнение сервисных мероприятий.

Как отрегулировать давление в расширительном бачке отопления – особенности обслуживания

При обслуживании устройства необходимо обеспечить давление в баке на 0,2 атм меньше общей нагрузки в контуре.

Регулировочные операции производите по следующему алгоритму:

  1. Отсоедините устройство от системы.
  2. Слейте из него воду.
  3. Подсоедините манометр к ниппелю.
  4. Проверьте показания манометра.
  5. Накачайте, при необходимости, емкость с помощью компрессора.

В процессе обслуживания также проверьте:

  • наличие повреждений корпуса;
  • целостность эластичной мембраны.

Подводим итоги

Контролируя манометром степень заполнения воздухом рабочего отсека, можно узнать, какое давление в расширительном баке котла. Это позволит обеспечить эффективность функционирования устройства и продлит срок его эксплуатации. При неправильной регулировке ресурс использования существенно уменьшается. Работы несложно выполнить своими силами, придерживаясь рекомендаций.

mynovostroika.ru

Расширительные баки для газовых котлов: устройство и регулирование давления

Отопительное оборудование всегда рассчитывается на определенное давление и напор в системе. Не являются исключением из этого правила и газовые котлы. Поддерживать стабильность параметров им помогают расширительные баки для газовых котлов.

Вопрос о том, как должны в норме работать эти баки, связаны или с нарушениями при эксплуатации, или с потребностью в техническом обслуживании. Главная цель использования бачка состоит в устранении эффекта расширения нагревающейся воды. Оно становится все больше, но объем труб, радиаторов и накопительных резервуаров конечен. В закрытых отопительных контурах обязательно заполнение на 100%, и это значит, что избыточную массу теплоносителя нужно куда-то сбрасывать. Подходящим местом как раз и становится бачок.

Если вдруг выхода не будет, жидкость непременно найдет путь, по которому наружу вырвется излишек. Таким местом обычно становятся предохраняющие клапаны, но все же это скорее аварийное оборудование. Даже если они отработают именно так, как полагается — придется устранять вылившуюся воду, вновь заполнять (доливать) систему. Установка бачков заранее помогает предотвратить такое развитие событий. И даже при закипевшем теплоносителе сохранить все в полном порядке.

Расширительные баки — глухо закрытые сосуды, которые делятся на два фрагмента при помощи мембран из резины. Это не простая резина, поскольку она должна переносить значительный нагрев, при этом оставаясь эластичной и не теряя крепости.

Важно: давление должно быть определено внутри воздушной полости, входящей в пустую емкость, строго при температуре 20 градусов. Оно равняется статическому давлению заполненной до предела отопительной системы. Такое условие позволяет добиться равновесного состояния мембраны и возместить давление, оказываемое теплоносителем.

То есть к моменту запуска в работу бак окажется полностью пуст, и весь его объем может быть использован для коррекции теплового расширения воды или антифриза. Если датчик газового котла обнаруживает, что давление в отопительной системе понизилось до 0,7 бар и менее, он дает команду на отключение нагревателя. А среднестатистическое значение, обеспечивающее нормальную работу — 1,2 бар. Поскольку переходя из неравновесного положения в равновесное, мембрана может поднять давление еще, исходным уровнем его для пустого бачка принимается показатель на 0,3 бар (в среднем) выше стандартного для отопительной системы.

Вывод: при закрытой схеме обогрева газовым котлом давление должно быть от 0,8 до 1 бар; параметры любой отклоняющейся от стандартов системы рассчитываются индивидуально с учетом:

  • предполагаемого объема воды или антифриза;
  • КПД бачка;
  • его требуемой величины;
  • исходного давления при запуске.

Бачки на двухконтурных котлах Baxi, как следует из инструкции, должны работать при давлении 0,5 бар. Однако на деле этот показатель минимален, а гарантировать нормальное функционирование устройства позволяет все то же давление 0,8 — 1 бар. Встроенный расширитель вместимостью 6 л стабильно работает с отопительными системами емкостью 75 л (на воде). Либо 50 л (на антифризе).

Нужно ли использовать дополнительный расширительный бак, или хватит штатного оборудования, решают только специалисты в момент подготовки проекта.

Очень важно бывает проверить реальное давление в расширительных бачках. Почти всегда для этой цели используют ручные манометры, поскольку большинство воздушных камер оснащены типовыми ниппелями, подобно автомобильным или велосипедным шинам. Проблема может возникнуть, если котел настенного исполнения. Компенсирующие устройства чаще всего располагают на его задней стенке, и воспользоваться ими бывает затруднительно. Выходом становится применение компактного мобильного манометра.

Как только обнаружено отклонение показателя в меньшую сторону, следует правильно накачать воздух. Оставив все как есть, можно столкнуться с экстренными остановками котла. Трудно даже сказать, хуже ли такой исход или выбросы избыточной жидкости. Каждый изготовитель газовых котлов советует потребителям ежегодно замерять давление в бачке. Не будет никакого вреда, конечно, если делать это вдвое чаще.

Нужно помнить, что подкачка производится только при полностью пустом баке, для этого следует слить воду из котла. Самым простым способом оказывается применение велосипедного насоса при контроле результата через ручной манометр.

Последовательность действий такова:

  • закручиваются краны отопительной системы;
  • спускается вода из котла;
  • накачивается бак до нужного давления;
  • перекрывается кран для слива;
  • насыщается отопительный контур до нужного уровня через предусмотренный кран;
  • раскрываются краны, связывающие бак с отоплением.

Не всегда удается закачать расширительный бачок до нужного числа атмосфер. Строго следящие за исправностью техники люди редко сталкиваются, конечно, с проблемами. Но неосторожность или безответственный подход могут преподнести ряд неприятностей. Нередко давление планомерно понижается, и после ряда подпиток котла бак выходит из строя. Даже до того доходит, что мембрана от прижатия к стенке деформируется золотником.

Ремонт в таком случае невозможен, расширитель получится только заменить полностью. Бывает и иначе: давление в отопительном контуре на максимально допустимом уровне, а бачок не обслуживался и остался без напора. Как только система обогрева остановится и начнет остывать, жидкость сожмется, изменение давления будет скорректировать невозможно. В результате котел попадает в «аварию». Проблемы такого рода могут быть спровоцированы длительным использованием нагревателя для горячего водоснабжения или перебоями в электросети.

Еще один вероятный сценарий — приходится систематически и без выраженных причин подавать новую воду. К примеру, работает контур горячего водоснабжения, и манометр показывает спад давления, котел прекращает работу. Поскольку тепловое расширение не компенсировано, прогрев теплоносителя приводит к сбросу его избытка предохраняющими клапанами. Если вовремя не заметить этой ситуации, можно столкнуться с серьезными неприятностями. Потому требуется обращать максимум внимания на состояние расширительно бака, регулярно отмерять давление внутри него.

Расширитель помогает гасить гидравлические удары, создаваемые воздушными пробками и резким закрытием арматуры. Бачки смогут выполнять эту функцию, если ставить их на обратном ходе теплоносителя непосредственно перед котлом. Не стоит полагать, что выставленное на заводе давление будет идеальным для практических нужд. Перенастройка его производится золотником.

Важно: любой манометр при измерении давления в расширителе регистрирует только избыточную величину, для получения абсолютной цифры следует прибавлять 1 бар.

Перекачанный бак работает плохо, поскольку воздух будет выталкивать теплоноситель наружу. Если все настроено правильно, но предохранители продолжают сбрасывать периодически воду, скорее всего, проблема в излишне малом объеме расширителя. Потому стоит выбирать баки, вмещающие 10% всего теплоносителя, циркулирующего в системе, или даже больше. Так как в резервуаре не предусматривают штуцеров под манометры, подключать их надо к ниппелю. Размещается он на противоположной по отношению к заполняющему теплоносителем контуру стороне.

Так как автомобильный и велосипедный манометры измеряют давление в МПа, нужно сопоставить их показания с напором в отопительной системе (выражаемом в бар или кгс/кв. см). Один бар приравнивается к 100 кПа. При использовании автомобильного измерителя рекомендуют ждать 10 минут после отключения котла, чтобы циркуляция остановилась. Когда бак встроен в сам котел, полагается перекрывать не только запирающие вентили, но и подачу теплоносителя, и обратный ход его. Соблюдая эти рекомендации, можно существенно упростить себе жизнь.

О том, как проверить исправность расширительного бака, смотрите в следующем видео.

www.stroy-podskazka.ru

Какое давление должно быть в расширительном баке системы водоснабжения

На чтение 4 мин Просмотров 3.9к. Опубликовано Обновлено

Расширительный бачок почти незаменим в водоснабжении загородного дома. Он позволяет запастись дополнительным объемом воды на случай отключения, или избежать потери этой жидкости в момент ее нагревания бойлерной системой.

Функции расширительных баков для систем водоснабжения

Давление в расширительном баке устанавливают в пределах 1-3 бар

Расширительный бачок с внутренним давлением универсален, поэтому использоваться может для нескольких целей. Первый способ применения – в системе нагрева воды бойлерами в качестве дополнительной емкости для отвода при тепловом расширении. Другой способ применения – гидроаккумулятор.

Несмотря на разные выполняемые функции, бак в обоих случаях имеет идентичную конструкцию. Состоит из стального корпуса закрытого типа с внутренним пространством, которое разделено пополам эластичной мембраной. В верхнем отсеке содержится сжатый воздух (иногда используется азот), а в нижний закачивается жидкость.

Расширительный бак как аккумулятор

Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.

Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.

Чтобы избежать потерь воды, дополнительно используют расширительный бачок, устанавливаемый над бойлером. Он принимает в себя излишек. Полезное пространство внутри бака должно составлять примерно 10% от объема бойлера.

Нормальное давление

В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по умолчанию в данной конфигурации. Обычно оно составляет от 1 до 3 бар.

Необходимый показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они располагаются на одном уровне, достаточно будет этой разницы.

Если высота между расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров нужно добавить дополнительную 1 атм. Получается, что для заданных условий нормальным будет давление внутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.

Как измерить давление в расширительном бачке

Существует два способа узнать, под каким давлением газ находится внутри. Если к расширительному бачку с внешней стороны прикреплен манометр, его шкала покажет данные показатели. Желательно убедиться, что устройство работает правильно. Предварительно перекройте клапаны, чтобы отмежевать емкость от системы водоснабжения. Спустя 10 минут нужно сперва накачивать, а потом снова спустить воздух в баке, при этом наблюдая за поведением стрелки. Если она смещается, а движения ее плавные, то все в порядке.

Если на баке отсутствует встроенный манометр, необходимо воспользоваться портативным аналогом. Съемное устройство для измерения давления имеет такой же разъем, какой есть на выпускном клапане расширительного бачка в верхней части. Его нужно надеть и плотно закрепить. Затем открыть клапан, чтобы манометр с баком стали одной системой. Стрелки устройства покажут текущее внутреннее давление.

Регулировка показателей

Временами давление в расширительном бачке падает, поэтому его нужно периодически подкачивать, чтобы эффективность устройства оставалась на прежнем уровне. На каждой мембранной емкости есть золотник. К нему можно подключить велосипедный или автомобильный насос, либо баллон со сжатым газом.

Накачать мембранный бак водоснабжения можно вручную или с использованием автоматического насоса. Если используете баллон со сжатым воздухом, дополнительные усилия не требуются. Нужно соединить его с емкостью специальным шлангом. Затем открыть на баллоне клапан, выпускающий газ, который под давлением сам наполнит закрытый расширительный бачок.

Необходимо внимательно следить за показаниями манометра, чтобы вовремя закрутить клапан, как только внутри установится правильное давление.

Давление воздуха в расширительном бачке

Расширительный бак является неотъемлемым элементом отопительной системы. Он играет важную роль в компенсации теплового расширения теплоносителя и нормализации напора в системе. Поэтому нужно контролировать давление в расширительном бачке газового котла.

Принцип работы расширительного бака

Для организации эффективного отопления требуется, чтобы система была заполнена теплоносителем. При нагреве жидкости до высокой температуры ее объем увеличивается, и ее излишки сбрасываются в расширительный бак. В разных отопительных системах требования, предъявляемые к нему, отличаются. Например, при естественном движении теплоносителя в качестве расширительного бачка достаточно установить металлическую емкость нужного размера.

В систему с принудительной циркуляцией включают герметичный бак заводского изготовления. Он представляет собой емкость, разделенную на две части эластичной мембраной. Она изготавливается из специальной резины, которая должна быть достаточно прочной. Одна часть бака заполнена воздухом или водой, другая предназначена для попадания излишек жидкости.

Обратите внимание! Если в отопительную систему не включен расширительный бак, то при нагревании вода увеличится и может просто разорвать трубопровод или котел.

Расширительные емкости отличаются по объему. При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя. Желательно покупать емкость с небольшим запасом.

Какие задачи выполняет расширительный бак?

Расширительный бак в закрытой системе отопления выполняет две важные функции:

  1. Компенсирует тепловое расширение теплоносителя. При увеличении температуры на каждые 100°C объем воды увеличивается на 4,5%. Давление жидкости в системе возрастает и давит на стенки труб и радиаторов. Если газовый котел не оборудован расширительным баком или одной емкости недостаточно, то данный элемент устанавливают на «обратку» устройства.
  2. Смягчает гидроудары в отопительной системе, которые могут появиться из-за скопившихся воздушных масс или перекрытия арматуры.

Из этого видно, что без расширительного бака отопительная система просто не сможет правильно работать.

Давление в расширительной емкости

На производстве устанавливается определенное давление воздуха в расширительном бачке газового котла. Однако оно может и не подойти для оптимальной работы агрегата. Тогда параметр давления легко перенастроить. Производители предусматривают в корпусе части бака, заполненной воздухом, золотник. Покрутив его, можно отрегулировать давление.

Учтите, что манометр показывает лишь избыток давление. То есть, если использовать понятие абсолютного давления, то к показанию следует прибавить 1 атмосферу (бар).

Пользователей интересует вопрос, какое должно быть давление в расширительном бачке газового котла? Начальный показатель в расширительном бачке устанавливают на 0,2 бар ниже давления в отопительных трубах, равное статическому напору. Его вычисляют как разница между верхней точкой отопления и серединой расширительной емкости.

Если высота отопления 7 м, то статистическое давление будет составлять 0,7 атм из соотношения 10 м = 1 атм.

Если давление в баке превышает оптимальный показатель, например, он составляет 2,8 бара, то при запуске насоса напор изменится, но незначительно. Высокое давление в емкости ухудшает компенсирующие свойства бака – кислород будет выталкивать поступающую жидкость обратно.

Если давление в емкости слишком низкое, то излишки теплоносителя, попав в бак, продавят мембрану и заполнят все пространство. При повышении температуры воды и, соответственно, давления будет срабатывать предохранительный клапан.

Узнайте здесь, как самостоятельно рассчитать мощность газового котла?

Бывают случаи, когда давление в расширительном баке настроено верно, но при увеличении температуры теплоносителя срабатывает предохранительный клапан. Скорее всего, причина в том, что расширительный бак имеет слишком маленький объем. Тогда нужно его заменить или поставить дополнительный элемент.

Как отрегулировать давление в расширительном баке?

В расширительном баке имеется золотник, вмонтированный в ниппель, предназначенный для накачки либо спуска воздуха. Он находится на стороне, обратной месту подключения теплоносителя. Ниппель емкости очень похож на автомобильный, поэтому можно добавить давление с помощью обычного насоса с манометром для авто. Выполнить это можно следующим образом:

  • выключить агрегат и подождать около 8 минут до полной остановки движения теплоносителя;
  • закрыть запорные краны трубопровода, где находится емкость, и слить воду; у бака, встроенного в котел закрывают подачу и обратку;
  • открыть ниппель и подключить к нему насосный шланг;
  • накачать воздух до 1,5 атм и подождать пока с емкости не выльется вся жидкость, после этого выпустить кислород;
  • перекрыть запорную арматуру и насосом накачать давление до необходимого;
  • снять насос, одеть колпачок на ниппель и закрыть сливной штуцер;
  • открыть перекрывающие краны и набрать воду в систему отопления;
  • проверить правильность давления в баке.

При достижении агрегатом рабочих параметров стрелка манометра не должна прыгать, а набирать показатели плавно.

Манометр автомобильного насоса имеет показатели в МПа, а не в барах. Чтобы сориентироваться, сколько МПа следует набрать, за основу принимают, что 1 Бар=1 атм=0,1 МПа.

Расширительный бак выполняет две задачи: компенсация увеличения объёма жидкости при нагреве и защита от гидроударов.

Чтобы предотвратить поломку систем отопления, в них обязательно устанавливают подобные устройства.

Какое давление воздуха должно быть в расширительном баке системы отопления

Показатель пустой ёмкости воздушной камеры при комнатной температуре. Он должен быть равен статическому значению в резервуаре, заполненном водой. В подобном положении мембрана в равновесии, а давление газа компенсируется жидкостным. На каждые 10 метров напора требуется порядка 1 атм. Несмотря на это, для нормальной работы всей системы достаточно создать показатель, указанный в паспорте устройства.

Фото 1. Схема устройства расширительного бака для систем отопления закрытого типа. Стрелками указаны части изделия.

Большинству расширительных баков для благоприятной работы достаточно 0,9 атм. Это связано с давлением, которое создаёт мембрана в течение эксплуатации. Её средний показатель составляет 1,2 атм. Оба значения колеблются в небольшом промежутке с максимальным отклонением 0,1.

Если отопительная система делается не по классическим схемам, для неё проводятся отдельные расчёты: определяется объём теплоносителя, бака, коэффициент пользы и начальное давление зарядки. Для этого следует пригласить специалиста, который учтёт прочие мелкие факторы.

Как проверить показатели

Простейший способ провести измерение — прикрепить манометр. Проблема возникает на этапе подготовки, поскольку в большинстве баков нет места для крепления. В то же время на устройстве должен стоять ниппель, к которому легко подключается компрессор с датчиком.

Справка. Перевести размерность значений несложно: 1 Бар = 1 атм = 0,1 МПа.

Как отрегулировать напор горячей воды в системе

Напор воды — довольно легко настраиваемый параметр. Для этого понадобится:

  1. Произвести расчёт. Выполнив его, от полученного значения отнимают 0,2 атм.
  2. Перед началом монтажа спустить (или накачать) из системы воздух до нужного показателя.
  3. Ёмкость присоединить к трубопроводу и заполнить жидкостью. Процесс делают не спеша, чтобы не упустить момент установки нормального напора.
  4. Подключить насос и закачать жидкость до получения эксплуатационного давления.
  5. Первое включение устройства происходит после максимального нагрева воды. В этом случае объём жидкости вырастет до значения, учитывающего удельное приращение.

Чтобы сделать регулировку автомобильным манометром, нужно:

  1. Отключить нагреватель и подождать 7—10 минут до остановки системы.
  2. Закрутить запорные элементы, слить рабочую воду. Если мембрана встроена в котёл, закрыть подачу и обратку.
  3. Присоединить насос к ниппелю.
  4. Накачать полторы атмосферы, спустить остатки жидкости, затем воздух.
  5. Закрыть все клапаны, создать необходимое давление.
  6. Снять насос, открыть вентиль, налить воды.

Настройка показателей в новом расширительном бачке мембранного типа

Устройство поделено на две части, разделённых мембраной. На одну из половин она оказывает давление, это учитывается при настройке.

В большинстве приборов введены заводские значения, не всегда пригодные для эксплуатации в определённых условиях.

Для изменения показателей предусмотрен ниппель, к которому сантехник подключает компрессор или ручной насос.

Внимание! Многие манометры показывают избыток. Для определения действительного давления добавляют 1 атм.

Начальный показатель делают равным полученному в холодной системе, добавляя 0,2 атм. Суммой получается значение статического напора, делённого на 10. Например, в доме высотой 8 м:

P = 8/10 + 0,2 атм.

Значения добиваются путём заполнения ёмкости воздухом через золотник.

Ошибочные расчёты могут привести к одной из двух проблем:

  • Переполнению бака. Иногда в воздушной полости выставлен показатель вдвое превышающий статический напор. Включение насоса приведёт к изменению числа, но не более чем на 1 атм. При большей разнице получится недостаток, из-за чего компенсатор начнёт выталкивать теплоноситель из бака. Это может привести к серьёзной аварии.

Фото 2. Нормы давления в расширительном бачке: когда он пуст, заполняется водой и когда заполнение прибора достигает предела.

  • Получению недостаточного показателя. В заполненной системе рабочая жидкость продавит мембрану и заполнит весь объём. Каждое включение нагревателя или повышение напора может привести к срабатыванию предохранителя. Расширитель в подобной обстановке станет бесполезным.

Важно! Первичная настройка должна быть выполнена правильно во избежание проблем. Но даже после работы хорошего специалиста могут начать срабатывать предохранители. Обычно это связано с недостаточным объёмом расширительного бака.

Для решения потребуется приобрести новое устройство. Оно должно вмещать не менее 10% объёма всей обвязки.

Почему падает давление

Показатель должен быть постоянным, но в некоторых случаях возникают проблемы с отклонением. Значение снижается:

  • При возникновении течи. Они редко возникают в системах, заполненных водой. Прочие жидкости способствуют образованию и расширению небольших трещин, из-за которых образуется проблема.
  • При неисправностях с котлом. Если течи нет, а давление падает — следует пригласить специалиста. Он поможет определить неисправность и посоветует решение.

Полезное видео

Посмотрите видео, в котором рассказывается о том, в какое место системы нужно устанавливать расширительные бачки.

Техническое обслуживание

Регулярный контроль за состоянием оборудования поможет избежать возникновения проблем в отопительный сезон. Рекомендуется проводить работы по обнаружению неисправностей дважды в год: перед и после окончания зимы. Для этого следует приглашать специалиста, который тщательно проверит систему.

Начальное давление в расширительном баке отопления – второй важный параметр наряду с объёмом бака (о выборе объёма было рассказано в предыдущей статье). На заводе в баках создают давление 0.75 атм. Но этого не достаточно, нужно ещё учесть условия, в которых бак будет работать.

Почему важно начальное давление в расширительном баке?

Я здесь не стану загружать вас расчётами, а сразу приведу основные числа. Но сперва поясню, почему важно знать начальное давление в расширительном баке. А вот почему:

– после заполнения системы теплоносителем, сам расширительный бак должен быть заполнен на 25% (0.25 объёма бака), при таком условии есть ещё 75% объёма бака, которые можно сжимать, и, наоборот, есть 25% воды, которые могут уходить из бака. Вот это условие должно обеспечиваться начальным давлением в баке.

Почему последнее тоже важно и что произойдёт, если бак опустеет полностью? При любом понижении температуры или незначительной утечке теплоносителя, давление в системе сразу падает до нуля. Это не допустимо!

Другой крайний случай – бак заполнен полностью. Если температура в системе повышается и дальше, теплоносителю деваться нет куда. Давление будет повышаться до тех пор, пока либо не сработает предохранительный клапан, либо не произойдёт разрыв в системе.

Поэтому нужно, чтобы при заполнении системы при комнатной температуре давление в ней было заданным (обычно 1.5 атм., т. к. большинство настенных котлов рассчитано именно на него для начала работы). Если такое давление не будет создано, настенный котел просто-напросто не запустится. В общем, при таком начальном давлении в системе бак должен быть заполнен на 25%.

Каким должно быть давление в расширительном баке?

В дальнейшем при нагреве теплоносителя и его расширении, в расширительном баке и, соответственно, во всей системе давление не должно превысить 3 атм.

Если объём в баке «гуляет» от 20% до какой-то величины, но при этом давление не превышает 3 атм., то система работает хорошо.

Для заполнения бака на 25% при начальном заполнении системы, нужно, чтобы начальное давление в расширительном баке отопления было 80% от того давления в системе, которое мы будем создавать. Если при 20 градусах должно создаваться давление в системе 1.5 атм., то:

Начальное Давление в баке = 1.5 х 0.8 = 1.2 Бар.

Надеюсь, что за всем этим многословием вы не просмотрели главного. Вот это: давление в расширительном баке отопления перед его установкой (или перед заполнением системы) должно составлять 80% от того давления, при котором запускается котел.

Какое давление должно быть в расширительном бачке системы отопления

Стабильная работа отопительной системы в частных домах жизненно важна, вопрос какое давление должно быть в расширительном бачке нужно изучить досконально. Ведь такие показатели напрямую влияют на функциональность и износ всего оборудования.

При низких значениях котел не запустится, а высокие цифры приведут через некоторое время к неприятным последствиям. Чтобы разобраться во всех мелких подробностях, необходимо подходить к теме максимально серьезно, я считаю устройство расширительного бака несложным, постараюсь максимально понятно объяснить все подробно и последовательно.

СодержаниеПоказать

Для чего нужен расширительный бак

Назначение такого неотъемлемого элемента напрямую связано с теплоносителем в системе отопления, который при нагревании способен расширятся. Это приводит к увеличению и уменьшению давления, оборудование предназначено для нивелирования излишков жидкости в трубах.

Вода или другой наполнитель попросту вытесняется в емкость при увеличении объема, что помогает сохранить радиаторы, разводку в целости и обеспечить сбалансированную работу двухконтурного котла.  После остывания жидкости, ее недостаток пополняется без участия человека, компенсация изменений происходит за счет специально продуманного устройства аппарата.

Какое давление должно быть в расширительном баке отопления

Для создания идеального показателя я советую руководствоваться паспортом устройства, выставив приведенные цифры, можно рассчитывать на продуктивную работу системы. Если разбираться в этом вопросе подробней, то на каждые 10 метров напора потребуется создать давление в 1 атм.

Образцы закрытого типа имеют специальную мембрану, которая позволяет работать аппарату при показателях 0,9 атм. Средние цифры у такого оборудования для частного дома, по мнению большинства специалистов, составляют 1,2 атм. Поскольку многие производители газовых котлов оснащают свои изделия защитой, то при значении ниже, чем 0,7 бар оборудование просто не запустится.

Схема отопления с мембранным баком

Я часто замечал, что максимальное отклонение от этих значений не превышает 0,1 единицу измерения, особенно если отопление создается по классической схеме. В других ситуациях все просчеты потребуется производить отдельно, алгоритм действий такой:

  1. Определить фактический объем жидкости.
  2. Вместительность емкости.
  3. Пользу в коэффициентах.
  4. Начальное давление в расширительном бачке отопления.

Не менее важно обращать внимание на все мелкие факторы, большинство хозяев частных домов не производят такие манипуляции самостоятельно, а обращаются к специалистам.

Почему давление в системе отопления падает

Я всегда выделяю 5 причин, из-за которых может произойти подобный эксцесс, хочу поделиться ими с вами, эти советы обязательно сократят время на устранение проблемы:

  1. В радиаторе или трубах образовался воздушный пузырь.
  2. Произошла разгерметизация системы.
  3. Поломка в циркуляционном насосе или котле.
  4. Окисление алюминиевых радиаторов.
  5. Выход из строя расширительного бака, который напрямую отвечает за компенсирующие и регулирующие функции в отоплении.

Это основные причины падения показаний, в некоторых ситуациях можно без особого труда исправить случившееся, стравить воздух через специальный кран «Маевского». А при обнаружении сложной проблемы понадобятся серьезные конструктивные вмешательства, на такую работу зачастую уходит много времени.

Как проверить давление

Для произведения манипуляции я применяю автомобильный манометр, полученные данные на таком приборе исчисляются в Мпа, их нужно перевести по принципу: 0,1 Мпа равен 1 Бару.

Прежде чем приступать к измерению, нужно отключить оборудование и дождаться момента, когда циркуляция в системе прекратится.

Если бак, встроенный в котел, то перекрыть нужно обратку и подачу, когда элемент выступает отдельной единицей, на его участке коммуникации закрываются запорные вентили, а жидкость сливается.

  1. К ниппелю расширителя закрытого типа подсоединяется насос, накачивать необходимо до 1,5 атм. После чего потребуется выждать, пока остатки теплоносителя полностью не выйдут из емкости.
  2. Затем вентили запорной арматуры перекрываются, и давление в мембранном баке подгоняется под показатели, которые приведены в паспорте на устройство или значение должно быть ниже на 0,2 атм. чем данные системы.
  3. Лишний воздух можно стравить. Перекачку лучше сразу устранять, после чего извлекается насос и закручивается специальный колпак, система заполняется водой. Узнать правильно ли была произведена регулировка, можно после того, как котел выйдет на свои рабочие параметры, я не советую доверять первым цифрам, после запуска они обязательно поменяются.

Как отрегулировать оптимальное давление

Если расширительный бак будет накачан правильно, то стрелка манометра отобразит плавный набор, при появлении скачков или рывков у меня возникают подозрения, которые приводят к дополнительной регулировке. Без максимально внимательного отношения к манипуляциям не получится добиться продуктивной работы системы отопления.

Если экспонзомат будет перекачан, то компенсирующие функции попросту не сработают, а целостность всех составляющих окажется под угрозой.

Лишний воздух выталкивает жидкость из накопителя, тем самым создавая большое давление в трубах и радиаторах.

Низкие показатели также не принесут пользу, оборудование совсем не будет работать, мембрану вытолкнет вода и вся емкость заполнится теплоносителем.

При расширении жидкости сработает предохранительный клапан, и система ГВС перестанет работать, от аппарата не будет пользы. Именно поэтому я советую придавать особое значение правильной регулировке, чтобы не сталкиваться с неожиданностями и проблемами.

Оптимальное значение достаточно просто вычислить и довести до идеального состояния путем стравливания излишков воздуха. Все манипуляции производятся с холодной системой, к начальному показателю необходимо прибавить 0,2 атм.

Вычисление статистического напора получится произвести по примеру с делением на 10, допустим, у меня дом высотой 8 метров, тогда формула выглядит так: 8/10+0,2 атм. Для выравнивания этого показателя в бак постепенно добавляется либо стравливается воздух через специальный золотник.

Правила обслуживания мембранного бачка

При обслуживании проверяйте все элементы системы отопления

Чтобы быть максимально уверенным в отопительной системе своего дома, я советую каждому хозяину, не дожидаясь зимы проверять состояние оборудования. Предварительный осмотр показателей поможет избежать неловких ситуаций в самый неподходящий для этого момент, если уверенности в собственных силах нет, то стоит обратиться к профессионалам.

Пытаться обнаружить всевозможные неисправности необходимо два раза в год, перед и после окончания отопительного сезона.

Если взять эту привычку за правило, можно быть уверенным в правильном функционировании оборудования и существенно продлить ему срок службы, обеспечив беспрерывное и продуктивное водоснабжение на радиаторы.

При сливе теплоносителя пустое оборудование необходимо держать в сухом месте, не будет лишним раз в 6 месяцев проверять мембрану и не забывать, какое давление должно быть в расширительном бачке на момент запуска системы. Если мягкая составляющая будет нарушена или образуются дефекты, ее можно запросто поменять, такая возможность была предусмотрена заводом изготовителем.

Что нужно и чего нельзя делать с расширительным бачком

Когда вода нагревается, пространство, необходимое для каждой молекулы, увеличивается. Любая попытка предотвратить это расширение будет встречена огромными силами. Если прочный металлический контейнер полностью заполнен жидкой водой и изолирован от атмосферы, давление в нем будет быстро возрастать по мере нагрева воды. Если позволить этому давлению расти, этот контейнер в конечном итоге лопнет, в некоторых случаях сильно.

Чтобы предотвратить такой результат, гидронные системы с обратной связью оборудуются расширительным баком.Резервуар представляет собой воздушную подушку — жидкость с высокой степенью сжатия, на которую расширяющаяся вода может толкаться, не создавая большого повышения давления в системе. Думайте о воздухе в резервуаре как о пружине. По мере расширения воды в системе этот «источник» сжимается. Когда вода остывает и сжимается, «родник» возвращается в исходное состояние.

Рисунок 1 Стандартный расширительный бак

В старых системах часто использовались «стандартные» расширительные баки, в которых воздух и вода находятся в прямом контакте.Расширительный бак этого типа обычно подвешивается к потолку механического помещения. Это позволяет воздуху, выпущенному из первоначального количества воды в системе, перемещаться вверх в резервуар. Пример такого резервуара показан на рисунке 1.

Несмотря на то, что стандартные расширительные баки функционируют, они значительно больше современных расширительных баков мембранного или баллонного типа. По сути, они дороже, тяжелее и требуют больше места для монтажа. Если они не оснащены подходящей арматурой, они также могут со временем наполняться водой и «заболачиваться».«Они редко используются в современных гидравлических системах, особенно в жилых или легких коммерческих зданиях.

РАЗДЕЛЕНИЕ ВОЗДУХА И ВОДЫ

Сегодня в наиболее часто используемых расширительных баках для систем водяного отопления или охлаждения используется очень гибкая диафрагма из бутилкаучука или EPDM для полного разделения воздуха и воды внутри бака. Эта диафрагма соответствует внутренней стальной поверхности резервуара, когда на стороне воздуха находится давление, как показано на рисунке 2.

Рисунок 2 Мембрана из EPDM разделяет воздух и воду в резервуаре

Когда вода в системе нагревается и расширяется в резервуар, диафрагма деформируется и перемещается в сторону закрытой воздушной камеры. Давление воздуха в баке увеличивается, как и давление воды в системе. Однако, если резервуар имеет надлежащие размеры, повышения давления в системе недостаточно, чтобы вызвать открытие предохранительного клапана, даже когда вся вода в системе достигает максимальной температуры.

Мембранные расширительные баки можно подобрать по размерам с помощью таблиц или программного обеспечения.Подробная процедура определения размеров расширительных баков мембранного типа приведена в ссылке 1, а также в нескольких других отраслевых публикациях. Ключевые концепции:

1. Создание давления на воздушной стороне бака до уровня статического давления воды в месте расположения расширительного бака перед добавлением воды в систему. Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды.

2. Определите размер резервуара так, чтобы давление на предохранительном клапане системы было на 5 фунтов на кв. Дюйм ниже номинального давления открытия клапана, когда вся жидкость в системе имеет максимально ожидаемую температуру.Запас в пять фунтов на квадратный дюйм предотвращает «подтекание» предохранительного клапана, когда давление приближается к номинальному давлению открытия.

Даже при правильном размере расширительного бачка детали установки могут повлиять на его способность функционировать по назначению и обеспечить долгие годы службы.

ДО

Рисунок 4 Монтаж расширительного бака мембранного типа

1. Do Pump Away: Деталь, которая когда-то понималась и уважалась в отрасли гидроники, но постепенно утратила приоритет по сравнению с другими «удобствами» упаковки или установки, — это подключение расширительного бака к контуру гидравлического трубопровода рядом с впускным отверстием. циркулятора.Это сводит к минимуму перепад давления между точкой подключения резервуара к контуру, то есть точкой, в которой давление не изменяется при включении циркуляционного насоса, и входом в циркуляционный насос. Это позволяет добавить дифференциальное давление, создаваемое циркуляционным насосом, к статическому давлению в системе. Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто позволяет работать тише. Это также увеличивает способность вентиляционных отверстий выводить воздух из системы.На рисунке 3 показано несколько приемлемых мест размещения резервуара.

2. Установите резервуар вертикально с соединением вверху: Также лучше всего устанавливать расширительные баки мембранного типа вертикально с соединением трубопровода вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой. Это также позволяет предотвратить попадание воздуха в трубопровод со стороны воды расширительного бака при первом заполнении системы. Рисунок 4 иллюстрирует различия.

3.Обязательно проверьте давление воздуха: Важно убедиться, что давление воздуха на стороне резервуара равно статическому давлению, которое будет присутствовать в соединении резервуара, когда система заполнена холодной жидкостью. Большинство производителей заявляют, что их резервуары предварительно заряжены до 12 фунтов на квадратный дюйм. Не думайте, что это всегда правда или правильно. Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа расширительного бака (при условии, что в самом верху системы требуется статическое давление 5 фунтов на квадратный дюйм, чтобы вентиляционные отверстия функционировали должным образом).Для более высоких трубопроводных систем требуется более высокое давление воздуха, чтобы предотвратить частичное сжатие диафрагмы перед нагревом жидкости. Рассчитайте статическое давление на входе в резервуар по формуле 1.

Формула 1:

Где:

Па = правильное давление на стороне воздуха (фунт / кв. Дюйм)
H = расстояние от соединения расширительного бака до верхней части контура трубопровода (футы)
Dc = плотность «холодной» жидкости в системе при температуре около 60F (фунт / фут3)
5 = статическое давление 5 фунтов на кв. Дюйм, необходимое в верхней части системы для работы вентиляции
144 = постоянная преобразования единиц

Например: если верхняя часть контура трубопровода находилась на 25 футов выше соединения расширительного бака и предполагая, что система заполнена водой, правильное давление воздуха на стороне бака будет:

Приобретите шинный манометр низкого давления со шкалой 0–30 фунтов на квадратный дюйм и велосипедный насос или небольшой воздушный компрессор.Используйте их для установки расчетного давления воздуха на стороне перед заполнением системы жидкостью.

4. Планируйте заранее: Срок службы расширительного бака зависит от рабочей температуры системы, давления, химического состава жидкости и содержания кислорода. Некоторые баки выходят из строя из-за утечки в диафрагме. Обычно это приводит к тому, что бак наполняется жидкостью и становится «заболоченным». Вы можете проверить это, нажав на шток клапана Шредера. Если выходит струя жидкости, значит, емкость поджаривается.Баки также могут иметь утечки в тонкой стальной оболочке. Единственный вариант — новый танк. Это когда вы оцените наличие шарового клапана, который может изолировать резервуар от остальной части системы. Без этого клапана вам, возможно, придется слить несколько галлонов жидкости из системы, чтобы открутить вышедший из строя резервуар и ввинтить новый.

5. Учитывайте завышение размера: Типичные расчеты размеров мембранного расширительного бака определяют минимальный объем бака. Можно использовать резервуар большего размера, хотя, вероятно, он будет дороже.Это снижает изменения давления в системе при изменении температуры жидкости.

6. Планируйте самые низкие температуры жидкости: В большинстве систем водяного отопления размер расширительного бака и давление со стороны воздуха основаны на предположении, что холодная жидкость, используемая для заполнения системы, находится в диапазоне температур от 45F до 60F. Это нормально. Однако, когда расширительный бак используется в контуре солнечного коллектора или системе снеготаяния, раствор антифриза будет временами намного холоднее, возможно, даже ниже 0F.Если диафрагма резервуара полностью расширяется относительно стальной оболочки при температуре жидкости около 45 ° F, любое дальнейшее охлаждение жидкости может вызвать отрицательное давление в системе и возможное приток воздуха из вентиляционного отверстия поплавкового типа. Ссылка 2 ниже объясняет, как исправить эту возможность. Идея состоит в том, чтобы добавить в резервуар достаточное количество жидкости во время создания давления в контуре, чтобы диафрагма не полностью расширялась относительно внутренней части резервуара до тех пор, пока вся жидкость в системе не достигнет минимально возможной температуры.

7. Сделайте поправку на растворы антифриза: Растворы пропилена или этиленгликоля имеют более высокий коэффициент расширения по сравнению с водой. Чем выше концентрация антифриза, тем больше требуется объем расширения. Увеличение объема воды, нагретой от 60F до 180F, составляет около трех процентов. Увеличение объема 50-процентного раствора пропиленгликоля, нагретого от 60 ° F до 180 ° F, составляет около 4,5%. Это следует учитывать при выборе размеров резервуаров для таких систем, как таяние снега, солнечное тепло, или других приложений, где используются антифризы на основе гликоля.Опять же, методы, описанные в ссылке 1, могут приспособиться к этому.

НЕЛЬЗЯ

Как обычно, список всех запретов включает в себя противоположность всем запретам. Тем не менее, есть еще несколько важных моментов.

1. Не совмещайте сталь и кислород: Не используйте стандартный расширительный бак с кожухом из углеродистой стали в любом типе открытого контура, например, в системе, использующей питьевую воду для передачи тепла к водяным излучателям тепла, т.е. плохая идея по ряду других причин.Повышенное содержание растворенного кислорода в воде в системе с разомкнутым контуром по сравнению с системой с замкнутым контуром ускоряет коррозию тонкой оболочки резервуара из углеродистой стали. Это ограничение также применяется к системам с замкнутым контуром, использующим небарьерные трубки из PEX или других материалов, которые могут допускать диффузию кислорода в системе. Расширительные баки с внутренней полимерной футеровкой следует использовать в любом применении, где может присутствовать более высокий уровень растворенного кислорода.

Рисунок 5 Расширительный бак, установленный рядом с гидравлическим сепаратором

2.Не засыпать грязью: Не устанавливать расширительные бачки непосредственно под гидравлическими сепараторами. Это позволит грязи, скопившейся на дне сепаратора, попасть в расширительный бачок. Со временем это могло привести к выходу из строя диафрагмы. Если резервуар должен быть рядом с гидравлическим сепаратором, лучше всего установить его на тройнике в любой трубе, соединяющейся с соединениями нижней боковой стенки на сепараторе, как показано на Рисунке 5.

3. Не перегревайте: По возможности избегайте размещения расширительных баков в непосредственной близости от очень горячей воды.Когда оболочка резервуара нагревается за счет миграции тепла (теплопроводности и конвекции), давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с ситуацией, когда корпус резервуара более холодный. Это может привести к негерметичности предохранительного клапана. Можно разместить резервуар на расстоянии нескольких футов от того места, где труба от резервуара соединяется с системой. Держите бак ниже этой точки подключения, чтобы уменьшить перенос тепла за счет конвекции.

4.Не создавайте несколько точек подключения: Можно использовать два или более расширительных бачков с общим объемом одного бака большего размера. Однако эти резервуары должны подключаться к общей трубе, которая имеет единственную точку подключения в системе. Избегайте подключения нескольких резервуаров к разным частям одного и того же трубопровода. Это может вызвать неожиданные колебания давления в зависимости от того, где расположены циркуляционные насосы по отношению к резервуарам.

Рисунок 6 Стяжная система для крепления корпуса резервуара

5.Не оставляйте его уязвимым для ударов: Маленький расширительный бачок, который свисает с верхних соединений на ½ дюйма, может легко погнуться при случайном ударе, например, когда кто-то встает из согнутого положения и толкает бак. Спросите меня, откуда я это знаю … Если бак должен быть установлен в уязвимом месте, используйте систему обвязки, чтобы закрепить кожух на твердой поверхности, как показано на Рисунке 6. Некоторые производители расширительных бачков предлагают комплекты ремней или другое оборудование для правильной поддержки танковый снаряд.

В дополнение к примечанию обвязки оба резервуара имеют изолирующие шары и достаточно места для доступа к воздушному клапану Schrader внизу.Оба резервуара подключены параллельно к общей трубе, что позволяет использовать одну точку подключения к контуру.

6. Не предполагайте совместимость: Убедитесь, что выбранный вами расширительный бачок совместим с жидкостью, используемой в системе. Комбинированные диафрагмы из бутила / EPDM или полностью из EPDM обычно совместимы с растворами гликоля и растворами метанола или этанола, которые иногда используются в геотермальных контурах заземления. Однако разные поставщики резервуаров используют разные материалы и имеют разные температурные ограничения для этих материалов.Всегда лучше получить разрешение производителя резервуара на совместимость с жидкостями.
Расширительные бачки выполняют простую, но очень необходимую функцию. Следуйте этим советам, чтобы они работали должным образом. <>

Джон Зигенталер, П.Е., окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления. Последняя книга Зигенталера — «Отопление с использованием возобновляемых источников энергии» (см. Www.Hydronicpros.com для получения дополнительной информации).

Ссылки
1. Современное водяное отопление, 3-е изд., Джон Зигенталер, Cengage Publishing 2012, ISBN -13: 978-1-4283-3515-8
2. Отопление с использованием возобновляемых источников энергии, Джон Зигенталер, Cengage Publishing 2017, ISBN -13: 978-1-2850-7560-0

Объявление

Расширительные баки водонагревателя: что вы должны знать

Расширительный бак водонагревателя, также называемый тепловым расширительным баком, представляет собой предохранительное устройство, предназначенное для защиты домашней водопроводной сети от теплового расширения.Риск повреждения давлением из-за теплового расширения редко вызывает беспокойство у водонагревателей без резервуара, но если у вас есть водонагреватель типа резервуара, ваша водопроводная система может оказаться под угрозой.

Если учесть, что 50 галлонов холодной воды с помощью теплового расширения станут не менее 52 галлонов после нагрева, дополнительные 2 галлона воды больше не поместятся в бак водонагревателя. Вот здесь-то и пригодится расширительный бак.

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя — это просто небольшой резервуар, который поглощает воду в мочевой пузырь для снижения избыточного давления в водонагревателе.

Раньше, когда вода расширялась, это не было проблемой, несколько лишних галлонов просто текли обратно в городское водоснабжение. Но сегодня расширенному водопроводу некуда деваться, потому что действующие правила водопровода запрещают ему попадать в городскую систему, где он может загрязнить коммунальное водоснабжение.

При наличии требуемых обратных клапанов и предохранителей противотока ваши водопроводные трубы, водонагреватель и даже некоторые приборы должны иметь дело с повышенным давлением, вызванным тепловым расширением.Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая ваш водонагреватель. Это могло быть даже причиной лопнувшей трубы!

Watts DET-5 Расширительный бак водонагревателя

Watts DET-5 — идеальный размер для водонагревателей емкостью 50 галлонов.

Принцип работы расширительного бака

Внутри расширительного бака находится баллон для сжатого воздуха, который поглощает дополнительную воду, расширяясь и сжимаясь.

Когда вода в вашем водонагревателе становится горячей, она расширяется и увеличивает давление в баке и водопроводной системе. Однако вместо того, чтобы позволить давлению расти, избыток воды попадает в расширительный бак.

Когда кран в доме открывается (или вода охлаждается), вода из расширительного бака сбрасывается обратно в систему горячего водоснабжения. В расширительном баке только переливающаяся вода. Он не хранит воду постоянно.

Посмотреть видео

Зачем мне нужен расширительный бак?

Обойтись без расширительного бачка водонагревателя рискованно.Хотя у многих водонагревателей нет расширительного бачка, мы настоятельно рекомендуем его добавить. Он защитит вашу сантехнику, бытовую технику и водонагреватель.

Перелив горячей воды может вызвать повышение давления в резервуаре для воды до опасного уровня, что может привести к поломке компонентов. Как вы можете себе представить, переливная горячая вода также может вытечь через клапан T&P и вызвать серьезные повреждения водой.

Даже если компоненты не ломаются и не возникают утечки, отказ от расширительного бачка может иметь негативные последствия.Повышенная нагрузка, вызванная чрезмерно полным баком горячей воды, может сократить срок службы нагревателя, не говоря уже о том, что компоненты могут изнашиваться раньше, чем ожидалось.

Выбор подходящего расширительного бачка для водонагревателя

Установка расширительного бачка на ваш водонагреватель — это не только хорошая идея, но и требование в большинстве областей, и важно определить правильный размер для вашей системы. К сожалению, когда дело доходит до баков теплового расширения, не существует универсального варианта.

Как правильно выбрать размер расширительного бака

Выбрать правильный размер относительно легко. Необходимо учитывать два основных фактора:

  • Вместимость водонагревателя — эту информацию можно найти на заводской этикетке, прикрепленной к вашему водонагревателю.
  • Бытовое давление воды — Давление воды, измеренное в фунтах на квадратный дюйм в водопроводной сети вашего дома, можно измерить с помощью манометра.Просто прикрепите манометр к шлангу или крану и включите воду. Рекомендуется проверять давление воды в течение 24 часов. Однако есть еще один вариант — обратиться в вашу компанию по водоснабжению.

Имейте в виду, что вам следует установить редукционный клапан, если давление воды превышает 80 фунтов на квадратный дюйм. Идеальное давление воды составляет от 50 до 60 фунтов на квадратный дюйм.

Этот водяной манометр поставляется с адаптерами, которые позволяют измерять давление воды в нескольких местах.

Общие рекомендации по выбору размера расширительного бака

Эта таблица поможет вам правильно определить размер расширительного бака для вашего водонагревателя в жилом помещении. Предполагается, что температура установлена ​​на 150 градусов.

Если ваш водонагреватель выходит за пределы этих значений статического давления подачи или производительности, лучше обратиться к специалисту. Они могут выйти и произвести необходимые расчеты и даже установить за вас расширительный бачок.

Amtrol производит отличный расширительный бак для водонагревателя на 2 галлона.

Что произойдет, если расширительный бак неправильного размера?

Покупка расширительного бака подходящего размера важна, но если вы сомневаетесь, лучше ошибиться в сторону большего, чем меньшего.

Расширительный бак, который слишком велик для вашей системы, все равно сможет безопасно обрабатывать лишнюю воду. Однако слишком маленький резервуар может вызвать срабатывание клапана сброса температуры и давления и сброса избыточного давления.

Как установить расширительный бак

Если вы немного разбираетесь в механике и любите выполнять домашние задания, вы сможете установить расширительный бак самостоятельно.Или вы можете просто обратиться к профессионалу, который сделает эту работу за вас.

Установка расширительного бака

  • Как описано выше, определите давление воды в вашем доме с помощью манометра. Если давление выше 80 фунтов на квадратный дюйм, установите редукционный клапан.
  • Проверьте давление воздуха в расширительном бачке с помощью манометра.
  • Отрегулируйте давление воздуха в расширительном баке в соответствии с максимальным давлением воды в доме. Использование ручного насоса, НЕ воздушного компрессора.
  • Установите емкость на трубопровод холодной воды (подробности см. В видео).
  • Откройте кран и дайте ему поработать, пока у вас не будет стабильной струи воды. Это удалит весь воздух из резервуара.

Посмотреть видео

Как обслуживать расширительный бак

Расширительные баки водонагревателя требуют регулярного обслуживания для обеспечения оптимальной работы. Большинство экспертов рекомендуют вам или лицензированному специалисту выполнять плановое техническое обслуживание ежегодно.

Почему требуется техническое обслуживание расширительного бака?

Расширительные баки имеют внутренний баллон, разделяющий воздух и воду. Через процесс, называемый «диффузией», из мочевого пузыря будет вытекать воздух. Утечка часто может составлять 1 фунт / кв.дюйм в год, чего достаточно, чтобы изменить ситуацию уже через 12 месяцев.

Если внутренний баллон разрывается, расширительный бачок заполняется водой и не сливается должным образом. Когда это произойдет, вам нужно будет купить другой расширительный бачок, поскольку отремонтировать баллон невозможно.Средний срок службы расширительного бака составляет 6 лет при правильной установке.

Проверка мочевого пузыря

Мы предложим вам более простой метод, но если вы вызовете специалиста для проверки расширительного бачка, он воспользуется следующими шагами:

  • Отключите подачу воды в ваш дом и сбросьте давление, открыв кран.
  • Снимите колпачок со стержня клапана на расширительном бачке и прикрепите манометр. Давление должно быть выше 75 фунтов на квадратный дюйм.
  • Если в баке нет давления воздуха, расширительный бак вышел из строя. Вам нужно будет заменить его на новый.
  • Если внутри резервуара давление, необходимо проверить давление воды.
  • Расширительный бак и давление воды должны быть одинаковыми. Если это не похоже, вам нужно будет использовать ручной насос, чтобы добавить воздуха в расширительный бачок.

Однако, если вы ищете быстрый и простой способ осмотра вашего резервуара, вы можете просто нажать на клапан Шредера, расположенный снаружи резервуара.

Если при нажатии на клапан выходит воздух с шипением, баллон находится в хорошем рабочем состоянии. Но если вместо этого начинает капать вода, скорее всего, мочевой пузырь лопнул, и вам нужно будет купить новый.

Проверка PSI

Убедившись, что баллон находится в хорошем состоянии, вы захотите проверить давление в баллоне psi. В руководстве по эксплуатации указано значение psi, соответствующее вашему резервуару. Вы можете записать этот номер на резервуаре, чтобы вам не нужно было снова искать его в будущем.

Снимите показания манометром. Если давление слишком высокое , вы можете просто выпустить немного воздуха, нажав на клапан, пока не выйдет достаточно воздуха. Если psi слишком низкое , вам нужно добавить немного воздуха с помощью насоса для шин.

Мы настоятельно рекомендуем использовать ручной насос вместо воздушного компрессора при добавлении воздуха. Воздушный компрессор может легко разорвать мочевой пузырь.

Посмотреть видео

Сантехника

— какое давление в расширительном баке для горячей воды должно быть правильным

Какое давление необходимо для предварительной зарядки расширительного бака горячей воды для бытового потребления? Я читал в нескольких местах, что он должен находиться под давлением поступающей воды.Это потребует измерения давления в системе водоснабжения здания и, соответственно, накачки резервуара до этого давления. В качестве альтернативы, я также читал в нескольких местах о 12 фунтах на квадратный дюйм, и это давление заполнения для двухэтажного дома. Почему давление заполнения не может быть рабочим давлением поступающей воды?

Из http://diy.blogoverflow.com/2013/02/handling-the-pressure-with-expansion-tanks/

Проверить давление в системе

На этом этапе вам нужно закрыть открытый кран и открыть запорные клапаны (убедитесь, что вы закрыли удлинительную трубу, или закройте клапан на удлинителе, а то вода везде будет).Включить все арматуру горячей воды в доме, пока вода не потечет нормально (нет распыление), чтобы обеспечить заполнение системы и полное давление. Проверьте и устраните утечки.

Присоедините манометр к любой части вашей водопроводной системы. Некоторые манометры содержат резьбу для садового смесителя, или вы можете прикрепить ее к пристройка, где будет установлен расширительный бачок. Однажды манометр прикреплен, откройте клапан, чтобы получить показания манометра. Примечание давление. Если давление выходит за пределы нормального диапазона 40 — 80 фунтов на квадратный дюйм, вам нужно будет принять меры, чтобы исправить это (что не рассматривается в этой статье).

Создайте в резервуаре предварительное давление

Большинство расширительных баков имеют давление 12-40 фунтов на квадратный дюйм, но перед вами установите бак, который вам нужен, чтобы соответствовать давлению в системе. Начать с снятие защитной крышки с воздушного клапана на резервуаре. Использовать манометр для проверки давления. Используйте велосипедный насос или компрессор, чтобы заполнить бак до давления в системе, которое вы отметили ранее.

Из материала Bell & Gossett FHD501A (http: //documentlibrary.xylemappliedwater.com / wp-content / blogs.dir / 22 / files / 2012/07 / fhd-501a.pdf):

Большинство мембранных резервуаров для жилых помещений предварительно заряжены до 12 фунтов на квадратный дюйм, чтобы соответствовать потребности в давлении заполнения типичного двухэтажного дома. Когда давление питательной воды достигнет 12 фунтов на квадратный дюйм, система будет заполнена до верхнего этажа и будет ниже нескольких фунты давления. В этот момент вода больше не попадет в систему, потому что давление с обеих сторон диафрагмы будет одинаковым. Стоит проверить воздух давление в мембранном баке перед его установкой, так как часть воздуха может улетучились при транспортировке и хранении.

Мне кажется, что если бы вы просто использовали 12 фунтов на квадратный дюйм и ваше рабочее давление было, скажем, 60 фунтов на квадратный дюйм, ваш резервуар был бы полностью переувлажнен и не функционировал.

Руководство по расширительному баку

от Lee Supply

Баки теплового расширения полезны для большинства домовладельцев и становятся нормой во все большем количестве городов. В связи с этим важно, чтобы у всех нас было базовое представление о

.

какие они.Этот флаер предназначен для краткого обзора расширительных баков и того, что они из себя представляют.

Что такое тепловое расширение?

Термин «тепловое расширение» используется для описания расширения объема воды из-за нагрева. Все водонагреватели, независимо от вида топлива, могут испытывать тепловое расширение. В каждом водонагревателе резервуарного типа холодная вода нагревается по мере поступления в резервуар водонагревателя. Это увеличивает общий объем воды и давление внутри резервуара, которое необходимо сбросить, чтобы избежать потенциально негативных эффектов теплового расширения.

Например, вода, нагретая с 90 ° F до настройки термостата 140 ° F в водонагревателе объемом 40 галлонов, расширится почти на половину галлона. Поскольку вода не сжимается, дополнительный объем, создаваемый расширением, должен куда-то уйти.

Направляющая термического расширительного бака

Почему сейчас это становится серьезной проблемой?

В прошлом системы горячего водоснабжения были «открытыми». Поэтому, когда объем нагретой воды превышал емкость бака, она текла обратно в городскую магистраль или водозабор.

Но сегодняшние правила водоснабжения требуют интеграции устройств предотвращения обратного потока или обратных клапанов, в первую очередь для того, чтобы вода в доме не могла загрязнить воду. В результате современные системы горячего водоснабжения считаются «закрытыми» системами. Любое повышение давления по существу задерживается в доме. (Чтобы узнать больше о обратном потоке, вы можете прочитать флаер обучения обратному потоку).

Клапан T&P:

Водонагреватель имеет предохранительный клапан температуры и давления (T&P), который спроектирован как предохранительное устройство, которое должно использоваться в первую очередь в аварийных случаях, а не на регулярной, ежедневной основе для сброса давления, вызванного типичным тепловым расширением.Использование только клапана T&P для компенсации теплового расширения приводит к потере воды и энергии и может привести к преждевременному выходу клапана из строя.

Еще до срабатывания предохранительного клапана T&P (обычно при 150 фунт / кв. Дюйм) избыточные уровни давления, вызванные тепловым расширением, могут оказывать силы, которые оказывают негативное воздействие на систему горячего водоснабжения. Ниже приведены некоторые из возможных эффектов:

— Преждевременный выход продукта из строя — Повреждение или обрушение центрального дымохода (Повышенное содержание угарного газа в доме) — Снижение производительности и срока службы продукта — Повреждение соединений водонагревателя и трубопроводной системы дома — Уменьшение срока службы водопроводных приборов и приборов в доме — Шумный гидравлический удар в трубах дома

Итак, какое решение?

Бак теплового расширения — это небольшой бак под давлением со сжимаемой воздушной подушкой (диафрагмой), который устанавливается на стороне подачи (вход холодной воды) водонагревателя.

Когда тепловое расширение воды создает избыточное давление внутри водонагревателя, избыток воды нагнетается в расширительный бак, поддерживая уровни давления в пределах нормального рабочего диапазона водонагревателя.

Когда давление в водонагревателе нормализуется (обычно после
запроса на горячую воду в доме), вода из расширительного бака возвращается обратно в водонагреватель диафрагмой, и потенциально вредные эффекты теплового расширения уменьшаются. устранено.
Наличие расширительного бачка также помогает предотвратить капание из кранов и работающих туалетов, не позволяя избыточному давлению достигать приспособлений и преждевременно их повреждать.

Вам нужен расширительный бак, если у вас есть колодезная вода?

Если клиент не пользуется городской водой и у него есть колодец, скорее всего, ему не нужен расширительный бак. Он не принесет никакого вреда, но, скорее всего, в этом нет необходимости. Колодец имеет резервуар для колодца, который действует как расширительный бачок.Однако, если по какой-то причине у клиента есть обратный клапан между резервуаром колодца и водонагревателем, он должен рассмотреть возможность установки расширительного бака между обратным клапаном и водонагревателем.

Размер расширительного бака:

При выборе размера расширительного бака необходимо учитывать несколько факторов: размер водонагревателя, заданная температура водонагревателя, давление воды на входе и заданное значение давления воздуха в расширительном баке.

Размер водонагревателя и уставка температуры:

Ниже представлено то, что BackStop, наша линейка расширительных баков, рекомендует для своих баков с водонагревателем с уставкой 140 градусов.(Заводская уставка обычно составляет 120 градусов). Если владелец дома поднимает температуру выше 140, он может выбрать резервуар большего размера. Вы не можете увеличить размер расширительного бачка, но вы можете его уменьшить.

Давление подачи внутри дома:

Чтобы получить давление подачи внутри дома, владелец дома может позвонить подрядчику или выполнить шаги, перечисленные ниже:

  1. Выключите все сантехнические устройства в доме и вокруг него, включая краны, льдогенератор, автоматический наполнитель бассейна, разбрызгиватели, посудомоечную машину, стиральную машину и испарительный охладитель.

  2. Найдите наружный водопроводный кран как можно ближе к передней части дома. Вот откуда в дом попадает вода из городского водопровода.

  3. Снимите шланг с «нагрудника шланга», части втулки, которая позволяет вам вкручивать и откручивать шланг.

  4. Наверните на его место манометр. Они могут приобрести манометр у нас.

  5. Включите патрубок.

  6. Посмотрите, как движется стрелка калибра.Он приземлится под номером, который указывает давление воды.

  7. Повторите тест трижды в один день: рано утром, когда вы возвращаетесь с работы домой, и перед сном. Вероятно, каждый раз вы будете видеть какие-то вариации. Оптимальный диапазон составляет от 55 до 65 фунтов на дюйм (PSI).

Уставка давления воздуха в расширительном баке:

После определения давления подаваемой воды необходимо установить давление воздуха в расширительном баке.Хорошее практическое правило — установить давление теплового расширения на 5 фунтов на квадратный дюйм выше, чем давление воды в доме.

Расширительные баки 101: вентиляционные и напорные отверстия

Если вы планируете преобразовать старый расширительный бак незакрепленного типа в расширительный бак скрытого воздуха, простое практическое правило — заменить существующий бак моделью который равен объему существующего резервуара. Например, если 15 галлонов. бак свисает с потолка, замените его баллонным баком №15.

Во время этого вы должны установить автоматический вентиль, чтобы удалить воздух из системы. Напомним, что на старых, не закрытых компрессионных баках, автоматические вентиляционные отверстия не допускаются. Если это расширительный бачок с невыпадающим мочевым пузырем, вентиляционные отверстия просто необходимы. Новые резервуары поставляются с заводским давлением 12 фунтов на квадратный дюйм. Почему ты спрашиваешь? Потому что производитель исходит из того, что в жилых помещениях над котлом никогда не может быть больше двух этажей. Чтобы «поднять» воду на высоту, достаточную для полного заполнения системы, требуется 0.Давление 5 фунтов на квадратный дюйм для подъема воды на 1 фут вертикальной высоты. Следовательно, вода в двухэтажном доме должна иметь давление 10 фунтов на квадратный дюйм, чтобы заполнить систему.

Обычно требуется некоторое остаточное давление, чтобы «отрыгнуть» пузырьки из верхней части системы. Следовательно, 20 футов, умноженные на 0,5 фунта на квадратный дюйм плюс 2 фунта остаточного давления, равны 12 фунтам на квадратный дюйм. По этой же причине завод отгружает регуляторы давления с предустановкой на 12 фунтов на кв. Дюйм.

Что, если высота системы, скажем, 30 футов? При 0 фунт / кв. Дюйм на водяной стороне бака давление воздуха в баке должно быть повышено до ожидаемого давления наполнения системы.В этом случае 30 футов, умноженные на 0,5 = 15 фунтов на квадратный дюйм, плюс 2 фунта остаточного давления = 17 фунтов на квадратный дюйм. Затем вы также должны отрегулировать регулятор давления, чтобы компенсировать дополнительное давление, необходимое для подъема столба воды к верху системы. Что произойдет, если вы оставите давление в резервуаре на уровне 12 фунтов на квадратный дюйм, но повысите давление наполнения до 17 фунтов на квадратный дюйм? Вы начинаете использовать приемную емкость бака спереди, а это значит, что у вас будет намного меньше на другом конце, когда вода станет горячей и расширится. Как только система нагреется, вы увидите повышение давления.Может и не хватить продуть предохранительный клапан, но он увеличится.

Если вы все сделаете правильно, повышение давления в системе сведется к минимуму. В некоторых случаях переполнение может быть использовано в ваших интересах, но вы хотите убедиться, что вы не переполните, иначе вы испортите расширительный бак и предохранительный клапан.

Если вы имеете дело с системой водяного отопления, которая не имеет кислородной барьерной трубки, вы должны использовать расширительный бак, предназначенный для питьевой воды. Этот резервуар будет иметь фенольную облицовку на всех металлических частях, чтобы кислород, который находится во взвешенном состоянии, не поедал оболочку резервуара.Также не забудьте отрегулировать расход воздуха в баллоне в сторону понижения. Резервуары для питьевой воды обычно поставляются с завода с предварительным зарядом 45 фунтов на квадратный дюйм.

Хотя производители резервуаров сказали некоторым подрядчикам, что не имеет значения, в каком направлении вы устанавливаете резервуар, здравый смысл подсказывает вам, что это имеет значение. На всех рисунках, которые я когда-либо видел, был изображен патрубок бака в верхней части расширительного бачка. Это удерживает воздух от того места, где должна быть вода.

При модернизации, когда труба старого потолочного расширительного бачка поднимается вверх, установите тройник в нормальной конфигурации, опустите концевой участок втулки и установите автоматический вентиль.Затем на ответвлении установите ниппель достаточной длины, чтобы обеспечить зазор для диаметра резервуара, и установите колено, направленное вниз. Повесьте танк прямо здесь, и не забудьте его как следует поддержать.

Если вы используете напольный резервуар, трубопровод будет аналогичным. Установите автоматический вентиль в верхней части нижнего угла, чтобы воздух не попадал туда, где должна быть только вода.

Изолирующие клапаны дешевы, когда речь идет о расширительных баках. Танк — один из тех предметов, который гарантированно выйдет из строя в какой-то момент.Почему бы не облегчить задачу следующему человеку, который должен это поменять? Кроме того, вы могли бы стать этим следующим человеком.

С технической точки зрения, для расширительных бачков типа баллонов с закрытым воздухом завышение размеров не является серьезной проблемой. Разница в стоимости между № 15 и № 30 настолько незначительна, что ее не стоит рассматривать. Выбери резервуар побольше. Если резервуар слишком большой, это позволяет немного переполнить систему. Не могу вспомнить, когда в последний раз использовал танк № 15. Если мне не изменяет память, это было еще во времена расцвета солнечной энергии.

Если мы следуем инструкциям, прилагаемым к определенным заправочным клапанам, и перекрываем подачу подпиточной воды, кислород выходит из суспензии и удаляется из системы. Затем объем и давление в системе уменьшатся, и вы вернетесь к тому, чтобы снова создать давление в системе. Если вы рассчитали давление заполнения системы 12 фунтов на квадратный дюйм и вручную наполнили систему до 20 фунтов на квадратный дюйм, по мере того, как кислород выходит из суспензии, диафрагма отправит немного воды обратно в систему для компенсации.

Я точно знаю, что заявление о прекращении подачи воды в систему отопления исходит из старых времен, когда в системах «воздух попадает» и не было прекращения подачи топлива из-за недостатка воды.

В современных системах «отвода воздуха» отключение клапана подпитки — гарантированный способ получить обратный вызов. Я полагаю, что если вы включите это в цену установки, это нормально. Это дает вам возможность снова увидеть котельную, чтобы увидеть, как идут дела. Лично у меня нет свободного времени, поэтому я оставляю клапан подпитки включенным.Я также устанавливаю устройство отсечки топлива при низком уровне воды, чтобы я мог спать по ночам.

Настройтесь в следующем месяце на последнюю установку расширительных баков 101.

Информация о расширительных баках водонагревателя

В закрытой водопроводной системе стандартный водонагреватель резервуара может вызвать нагрузку на ваши водопроводные трубы и арматуру из-за обычного теплового расширения, которое происходит при нагревании воды. Это может быть проблемой в любой закрытой системе, где вода нагревается. И водонагреватели, и котлы для систем отопления дома могут быть подвержены такому виду повреждений, если не будут приняты меры по их предотвращению.С водопроводной системой расширительный бак водонагревателя может помочь свести к минимуму риск повреждения водопроводной системы давлением. (Обычно это не проблема для современных безбаквальных водонагревателей по требованию — этой проблеме подвержены только традиционные водонагреватели в виде резервуара.)

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя — это предохранительное устройство (иногда называемое тепловым расширительным баком). Это сливной резервуар, который снижает давление , вызванное обычным тепловым расширением, которое происходит при нагревании воды.

Расширительный бак водонагревателя служит резервуаром для перелива, поглощая избыточный объем воды, возникающий при нагревании воды, а также поглощая колебания входящего давления воды. Поскольку вода расширяется при нагревании из-за теплового расширения, водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду. Подсчитано, например, что холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120 градусов по Фаренгейту.Этот дополнительный объем воды может создать избыточное давление в водопроводной системе, и если повышенного давления достаточно, это может со временем привести к повреждению водонагревателя, сантехники и самих водопроводных труб.

Закрытые системы водоснабжения

В открытой системе, где расширяющаяся вода может вернуться в городское водоснабжение, проблем не возникает. Однако во многих домах есть закрытая система водоснабжения, которая оснащена односторонним клапаном, таким как обратный клапан, обратный клапан или редукционный клапан (PRV).В закрытой системе это дополнительное давление воды из-за теплового расширения, скорее всего, вызовет повреждение, потому что дополнительное давление воды не может вернуться в городское водоснабжение и, следовательно, некуда деваться.

Во многих случаях, даже если вы используете городское водоснабжение (независимо от того, есть ли там обратный клапан или PRV), повышенное давление от нагрева горячей воды для бытового потребления может привести к тому, что предохранительный клапан будет рассеивать воду. Для поступающей холодной воды могут потребоваться расширительные баки или амортизирующие баки.

Большинство городов требует, чтобы закрытые жилые водопроводные системы были оборудованы расширительными баками. Если у вас есть какая-либо форма устройства предотвращения обратного потока, установленная на основной водопроводной линии, по закону вам может потребоваться также установить расширительный бак водонагревателя. Чтобы узнать подробности, обратитесь к местным строительным нормам или позвоните в отдел строительства и безопасности.

Как устанавливается расширительный бак водонагревателя

Если у вас нет одностороннего клапана, установленного на основной водопроводной линии, и, следовательно, у вас нет замкнутой системы водоснабжения, вы все равно можете воспользоваться расширительным баком водонагревателя.Расширительные баки обычно устанавливаются над водонагревателем на линии холодной воды до того, как она попадет в водонагреватель; однако они действительно могут быть установлены в любом месте на линии холодной воды до входа в водонагреватель. Наличие расширительного бака помогает предотвратить капание из кранов и работу туалетов, не позволяя избыточному давлению в системе достигать приспособлений и преждевременно их повреждать.

Цены на расширительный бак водонагревателя начинаются от 40 долларов и доходят почти до 200 долларов; ценообразование во многом зависит от размера резервуара.Для большинства жилых помещений с водонагревателями на 40 или 50 галлонов подойдет простой резервуар на 2 галлона. Бак довольно легко установить с помощью обычного резьбового соединения 3/4 дюйма. Над водонагревателем придется установить тройник, если его еще нет.

Если вы нанимаете сантехника для установки водонагревателя, неплохо получить цену за установку расширительного бачка одновременно. Это может быть ненамного больше, чем вы уже платите, если это делается одновременно.Если вы устанавливаете водонагреватель самостоятельно, подумайте об установке расширительного бачка, даже если он не требуется, поскольку преимущества намного перевешивают затраты на работу и затраты.

Информация о расширительном баке водонагревателя

В закрытой водопроводной системе стандартный водонагреватель резервуара может вызвать нагрузку на ваши водопроводные трубы и арматуру из-за обычного теплового расширения, которое происходит при нагревании воды. Это может быть проблемой в любой закрытой системе, где вода нагревается. И водонагреватели, и котлы для систем отопления дома могут быть подвержены такому виду повреждений, если не будут приняты меры по их предотвращению.С водопроводной системой расширительный бак водонагревателя может помочь свести к минимуму риск повреждения водопроводной системы давлением. (Обычно это не проблема для современных безбаквальных водонагревателей по требованию — этой проблеме подвержены только традиционные водонагреватели в виде резервуара.)

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя — это предохранительное устройство (иногда называемое тепловым расширительным баком). Это сливной резервуар, который снижает давление , вызванное обычным тепловым расширением, которое происходит при нагревании воды.

Расширительный бак водонагревателя служит резервуаром для перелива, поглощая избыточный объем воды, возникающий при нагревании воды, а также поглощая колебания входящего давления воды. Поскольку вода расширяется при нагревании из-за теплового расширения, водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду. Подсчитано, например, что холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120 градусов по Фаренгейту.Этот дополнительный объем воды может создать избыточное давление в водопроводной системе, и если повышенного давления достаточно, это может со временем привести к повреждению водонагревателя, сантехники и самих водопроводных труб.

Закрытые системы водоснабжения

В открытой системе, где расширяющаяся вода может вернуться в городское водоснабжение, проблем не возникает. Однако во многих домах есть закрытая система водоснабжения, которая оснащена односторонним клапаном, таким как обратный клапан, обратный клапан или редукционный клапан (PRV).В закрытой системе это дополнительное давление воды из-за теплового расширения, скорее всего, вызовет повреждение, потому что дополнительное давление воды не может вернуться в городское водоснабжение и, следовательно, некуда деваться.

Во многих случаях, даже если вы используете городское водоснабжение (независимо от того, есть ли там обратный клапан или PRV), повышенное давление от нагрева горячей воды для бытового потребления может привести к тому, что предохранительный клапан будет рассеивать воду. Для поступающей холодной воды могут потребоваться расширительные баки или амортизирующие баки.

Большинство городов требует, чтобы закрытые жилые водопроводные системы были оборудованы расширительными баками. Если у вас есть какая-либо форма устройства предотвращения обратного потока, установленная на основной водопроводной линии, по закону вам может потребоваться также установить расширительный бак водонагревателя. Чтобы узнать подробности, обратитесь к местным строительным нормам или позвоните в отдел строительства и безопасности.

Как устанавливается расширительный бак водонагревателя

Если у вас нет одностороннего клапана, установленного на основной водопроводной линии, и, следовательно, у вас нет замкнутой системы водоснабжения, вы все равно можете воспользоваться расширительным баком водонагревателя.Расширительные баки обычно устанавливаются над водонагревателем на линии холодной воды до того, как она попадет в водонагреватель; однако они действительно могут быть установлены в любом месте на линии холодной воды до входа в водонагреватель. Наличие расширительного бака помогает предотвратить капание из кранов и работу туалетов, не позволяя избыточному давлению в системе достигать приспособлений и преждевременно их повреждать.

Цены на расширительный бак водонагревателя начинаются от 40 долларов и доходят почти до 200 долларов; ценообразование во многом зависит от размера резервуара.Для большинства жилых помещений с водонагревателями на 40 или 50 галлонов подойдет простой резервуар на 2 галлона. Бак довольно легко установить с помощью обычного резьбового соединения 3/4 дюйма. Над водонагревателем придется установить тройник, если его еще нет.

Если вы нанимаете сантехника для установки водонагревателя, неплохо получить цену за установку расширительного бачка одновременно. Это может быть ненамного больше, чем вы уже платите, если это делается одновременно.Если вы устанавливаете водонагреватель самостоятельно, подумайте об установке расширительного бачка, даже если он не требуется, поскольку преимущества намного перевешивают затраты на работу и затраты.

Добавить комментарий

Ваш адрес email не будет опубликован.
