Чем заизолировать трубу дымохода: Как и чем нужно изолировать трубу дымохода в перекрытии

Чем изолировать металлическую трубу дымохода – делаем короб и другие способы

На чтение 7 мин. Просмотров 6.1k. Обновлено

Вопрос: «Чем изолировать металлическую трубу дымохода?» задают очень часто. Это приходится делать от таких разрушающих факторов:

  • перегрев сооружения;
  • протечка в стыковых местах.

Изоляцию рекомендуют производить комплексную (гидро- и противопожарную термоизоляцию).

Изоляция дымохода в бане

Решая проблему, чем изолировать металлическую трубу дымохода в бане, в приоритет необходимо ставить безопасность людей.

Главную угрозу в данном помещении несет присутствие живого огня. Изолировать в данном случае нужно обязательно. Без положенной защиты перекрытие легко загорается.

Чаще всего баня строится из древесины, а как известно, этот материал легко возгораемый. Многие ошибочно полагают, что обивка потолка листами из металла будет отличной защитой, и, что больше изолировать не нужно.

Но, эта защита нагревается и от воспламенения это не спасет. Можно изолировать трубу красным кирпичом, но дизайн не каждой бани подходит для этого.

Рынок современных стройматериалов, чтобы изолировать дымоход, предоставляет несколько изделий:

  • Фольгоизоль. Сауна с такой отделкой подобна к конструкции термоса. Тепло не теряется, помещение быстро прогревается и долго стынет.
  • Теплоизоль. Им можно обмотать трубу дымохода и закрепить проволокой или специальным металлизированным скотчем.

Находкой для бани называют сэндвич – трубы, для которых характерна высокая безопасность. С ними об изоляции не стоит беспокоиться. Это сооружение сконструировано из нескольких секций, легко вставляемых одна в другую. Это подойдет даже для бани с металлической печкой.

Для сооружения в традиционной русской бане применяют красный кирпич. Он не подвержен воздействию высокой температуры и длительное время держит тепло.

Такая постройка должна укладываться верно. Потому, что от показателя качества кладки зависима длительность использования строения.

На такой постройке не рекомендуют экономить, потому, что стоимость ремонта может оказаться намного большей.

Чем обмотать металлическую трубу дымохода, решить не сложно. Рынок строительных материалов предлагает для этого много товаров.

ВАЖНО! Самое главное, что нужно знать, выполняя утепление – это то, что для него нельзя брать покрытие, которое содержит горючие вещества.

Лучше изолировать хорошим качественным товаром, который соответствует противопожарным и строительным нормам. Это создаст дополнительные условия безопасности.

Из предлагаемых вариантов чаще всего используют:

  1. Волокнистый стройматериал;
  2. Минеральную вату;
  3. Стекловату.

Металлический вариант, а в частности его утепление, заслуживает отдельного внимания. Дилемму, чем утеплить металлическую трубу дымохода, нужно решать во время составления проекта строительства.

Изолировать уже созданную схему не всегда получается без перестройки кровельного сооружения.

Если возводить современную конструкцию, то можно использовать готовые трубы «сендвич». Такие конструкции выполняются быстро, с небольшими тратами на специалистов.

Но, они стоят не дешево. Впрочем, данную стоимость оправдывает длительное время службы и простота конструирования.

В них минеральная вата располагается между двумя заготовками. Изоляция таким образом выходит на самом высоком уровне.

При помощи утепления останавливают или предотвращают необратимые химреакции, которые проходят под влиянием влаги и веществ распада топлива.

Не проделанные вовремя мероприятия по утеплению трубы дымохода, могут стать подосновой для нарушения целостности дома из-за разрушения.

Усиленный действием кислоты конденсат, не спеша, но интенсивно портит стройматериалы. Особенную опасность конденсат приносит в период оттаивания трубы после зимы.

Изготовление коробов

Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.

При изготовлении короба нужен следующий инструментарий:

  1. Ножницы по металлу.
  2. Лист оцинкованный.
  3. Саморезы.
  4. Цыркуль.
  5. Дрель.
Дальнейшая последовательность действий:
  • Подготавливается отверстие. Его края нужно закрепить брусьями-опорами. Они создадут поддержку для короба.
  • Из оцинкованного листа вырезается пара деталей. По их краях, на расстоянии пяти сантиметров, делается сгиб на 90 градусов. Эти п-образные детали саморезами крепят на подготовленные отверстия в потолочном покрытии.
  • Аналогично подготавливают еще две п-образные заготовки, и их крепят внахлест на уже стоящие листы. В итоге выходит цельное обрамление проделанного выхода в потолочном покрытии.
  • Дальнейшая часть действий – это днище для короба. Из того же оцинкованного листа вырезается элемент, по габаритам отвечающий сделанному проему. В его центре рисуют циркулем окружность для входа дымоотводящей заготовки.
  • От центральной части днища короба размещают 4 крепежа (каждое из них имеет двухсантиметровую ширину). Далее они вырезаются и отгибаются под угол в 90 градусов. В итоге образуется основание с отверстием и 4-мя полосками для крепежа.
  • Днище крепят к стенкам. Сквозь выход вставляют дымоотвод и крепят его хомутом. Пустое место наполняют изоляционной прослойкой.

По предложенной инструкции изготовить короб не сложно. Если соблюдать все точно, работа не составит труда даже для малоопытного обывателя.

Установка дымохода

Проблема, как правильно установить дымоход из металлических труб, решается не настолько легко, как кажется на первый взгляд. Очень важно, чтобы он функционировал так, как следует.

Иначе продукты сгорания не только повредят предметы мебели, но и нанесут вред организму людей.

Всякая постройка данного вида делается по таким принципам:

  • Относительно дыма. При этом в сети ставят тройник, который выводит конденсат.
  • Относительно конденсата. При этом данный тройник не применяют.

Первый этап. Это выбор проекта и подбор материалов. На этом этапе становиться понятно, какой именно будет постройка (прямой или с переходами и сгибами).

Второй этап. Это сборка. Все стыковые места, колени и тройники необходимо надежно скрепить хомутами.

Третий этап. Прохождение через кровлю. Сквозь крышу вывод происходит при помощи сперазделки.

Как самостоятельно поставить дымоход ? Особенности, расчёты, чертежи, опасности


Watch this video on YouTubeЕе избирают соответственно с уровнем склона кровли. Затем определяется место, где конкретно пройдет заготовка.

Далее вырезается проем и выводится труба. Изнутри место прохождения защищается подкрышным листом, а с внешней стороны выставляется крышная разделка.

Угол уклона регулируют частью разделки, а ее крайние части «подгоняются» под конек. По стенках патрубка прокладывают изоляцию.

Четвертый финальный этап. На патрубок крепится регулируемый фартук и труба  наращивается до необходимой длины. Ее края закрывают крышкой – зонтом. Он будет защищать от атмосферных осадков.

Крепление дымохода

После прохода через чердак, заготовка выводиться на крышу. При этом щели между кровлей и патрубком необходимо закрыть гидроизоляцией. Поднимать строение над крышей рекомендуют в соответствии к существующим правилам.

При проведении с наружной стороны сооружения, проблема, как закрепить металлическую трубу дымохода не стоит остро. Потому, что для этого используют колено, которое и задает направление расположения по вертикали.

Для надежности дымоход закрепляют к  стене специальными кронштейнами.  Они могут содержаться уже в готовом комплекте при покупке, а еще их не трудно изготовить самостоятельно из металлического уголка.

Когда конструкция поднимается до уровня конька кровли и надежно закрепляется на стене, на нее сверху обязательно одевают зонт. Он защищает от засорения опавшими листьями, дождевой водой и снегопадами.

Переход с кирпичной дымовой трубы на металлическую

Как удлинить кирпичный дымоход металлической трубой? Этот вопрос задают очень часто.

Чтобы удлинить кирпичный дымоход, следует сделать плоскую стальную площадку с патрубком. Диаметр патрубка должен отвечать диаметру заготовки для удлинения.

Эту площадку для удлинения необходимо надежно зафиксировать. Для этого берут дюбеля и саморезы. Но, такое крепление не будет надежным без герметика.

А теперь все действия удлинения по – порядку:

  • На кирпичном основании необходимо отметить все места крепления. Эти места не должны находиться на кладочном шве. Также они не должны быть на краю кирпича.
  • Далее в площадке сверлятся отверстия для саморезов, а в кирпичах проделывают отверстия для дюбелей.
  • Площадку ставят на основание из кирпича, на которое предварительно нанесет огнеустойчивый герметик.
  • После этого площадка равномерно по всему периметру притягивается саморезами.
  • Далее монтировать этот переход можно только после полного высыхания герметика.

Теперь постройку из кирпича можно удлинить на любое нужное расстояние металлической заготовкой.

Некоторые правила монтажа

  1. Если вывод для дыма возвышается над крышей больше, чем на 1,5 метра, то его рекомендуют дополнительно крепить растяжками.
  2. Протяженность патрубка от печки до оголовка не должна превышать 5 метров.
  3. Для очистки от конденсата монтируют спецзаглушки.
  4. За пределы крыши сооружение следует выводить не меньше, чем 1,5 метра.
  5. При установке патрубка для вывода дыма нельзя допускать заужения его диаметра.
  6. Расположенные недалеко конструкции из горючих материалов не должны нагреваться не больше 50 градусов.
  7. Выход для дыма должен быть проведен на безопасном расстоянии от электропроводки.

Решая, чем изолировать металлическую трубу дымохода, каждый принимает решение, исходя из своих предпочтений и финансовых возможностей.

Главное в этом деле, сделать все в соответствии к нормам и требованиям, и тогда работа порадует качественным результатом.

Как и чем изолировать трубу дымохода

Автор Trubtraid.ru Опубликовано Обновлено

При обустройстве дымоотводящих каналов нужно учесть множество деталей. В том числе, и решить вопрос с качественной изоляцией. Ее отсутствие может привести к преждевременному разрушению дымохода.

В этой статье вы узнаете чем и как изолировать железную трубу для дымохода в гараже, бане, частном доме или любом другом помещении. Мы рассмотрим все важные аспекты решения этой задачи.

Почему портиться газоход?

Отсутствие изоляции негативно сказывается на состоянии дымоходов. Чтобы избежать преждевременного выходя из строя дымоотводящей системы нужно обязательно решить данный вопрос.

Основные причины поломок связаны с:

  1. Воздействием агрессивных веществ. Когда топливо сгорает, возникает большой объем элементов, негативно влияющих на металл.
    Прежде всего, в их число входят кислоты. Во время простоя дымоотводящего канала агрессивные вещества оседают на стенках дымохода. Это приводит к разрушению металлических конструкций.
  2. Влажностью. В газоходе присутствует повышенная влажность. Хотя пары воды выходят вместе с дымом, на стенках конструкций все равно остается довольно большой объем конденсата.

Утепление газохода можно не допустить возникновение негативных химических процессов, которые приводят к разрушению системы. Если не принимать меры, то конденсат, содержащий кислоты, со временем повредит стенки конструкции. Наиболее опасным является период оттаивания газохода после зимы.

Важность утепления

Создание качественной изоляции печных или других круглых газоходных труб является важным профилактическим процессом. Конечно же, данная процедура не защитит на 100% конструкцию от негативного воздействия дождя и других атмосферных осадков. Однако, изоляция металлических газоходов позволяет существенно продлевать срок службы все системы.

Данную операцию нужно проводить для того, что бы:

  1. Исключить возможность попадания на стенки трубных изделий конденсата, который содержит в себе опасные химические элементы. Наличие изоляционного слоя обеспечит их полное улетучивание вместе с остальным дымом.
  2. Уменьшить вероятность появления перепадов температур в системе.
  3. Создать энергосберегающий эффект. Обустройство изоляции снижает показатель энергетических потерь. Наличие указанного слоя снижает расход топлива котлов или печей.
  4. Увеличения прочности газохода. Создание изоляции стальных труб способствует укреплению конструкции дымоотводящей системы. Каркас становится более устойчивым к ветровым нагрузкам.

Важно правильно подобрать материал для утепления.

Только в этом случае можно существенно повысить стойкость системы к низким температурам. Также с его помощью можно устранить негативное воздействие на кровлю в виде профнастила или шифера. Данные профилактические мероприятия позволят продлить срок эксплуатации дымохода.

Какой материал выбрать?

Для того, чтобы изолировать стальную трубу газохода нужно учесть, что температура ее нагревания может достичь трехсот и более градусов. Для этого нужно применять материал, который полностью лишен горючести. Для этой цели, как правило, используют минеральную вату, шлакобетонные плиты или иные аналоги. Кроме того, процесс изоляции может быть осуществлен посредством использования штукатурного раствора.

Важно, чтобы вес утепляющего материала был сопоставим с выдерживающей способностью крыши. Поскольку слишком тяжелые элементы могут повредить ее.

Большинство специалистов отдает предпочтение минеральной вате. Она обладает небольшим весом, и поэтому идеально подходит для решения данной задачи.

Также можно приобрести специальные цилиндрические утеплители. Они создают достаточный уровень защиты дымохода. Поскольку в их конструкции имеется защитный слой фольги. Размеры рассматриваемых изделий бывают разными. Поэтому вы сможете легко подобрать вариант для трубы необходимого диаметра.

Как утеплить газоход своими руками?

Чтобы утеплить стальную трубу нужно чтобы установка дымохода была осуществлена правильно. Конструкция должна соответствовать существующим технологическим нормам.

К газоходам предъявляются следующие требования:

  1. Достаточный уровень тяги возникает только у труб длиной пять и более метров.
  2. Расстояние между дымоотводящей конструкцией и кровлей должно быть не менее 25 см.
  3. В случае, если крыша сделана из горючих материалов таких, как ондулин, рубероид или шифер, трубы необходимо оснастить искроулавливателем. Его конструкция состоит из сетчатой пластины, которая опоясывает газоход сверху.
    Чтобы в искрогаситель не попадали частички мусора его закрывают специальным колпаком.

Для обустройства газохода обязательно соблюдайте показатель противопожарной дистанции между потолком комнаты и печным перекрытием. Для конструкций из нержавейки необходимо расстояние от 1.5 метров.

Для выполнения обмотки металлических труб дымохода необходим этап диагностики системы. Если неисправности отсутствуют, то можно приступать к решению задачи. Используйте исключительно негорючие утеплители.

Обмотка печных и каминных труб

Чтобы обустроить декоративные печи, которые не служат источником тепла часто применяют металлические трубы. Изолировать их несложно. Для этой цели будет достаточным использовать штукатурный раствор.

Необходимая смесь готовиться по определенной технологии. Сначала в специальную емкость вливают воду. Затем добавляют заранее подготовленную сухую смесь. Далее нужно смешать данные ингредиенты до получения однородной массы.

Данным раствором нужно изолировать поверхность конструкции посредством использования шпателя.

Его распределяют равномерно по всей длине канала. Затем нужно создать армирующую сетку из стекловолокна. Только так защитный слой сможет прослужить долго.

Далее на армирующий каркас наносят штукатурку. После этого операцию повторяют. Таким образом труба получает надежную защиту. В качестве альтернативы можно использовать минеральную вату. Ее закрепляют посредством малярного скотча.

Главное, чтобы на поверхность утеплителя не попадала влага. В противном случае материал потеряет свои защитные свойства.

Изоляция дымохода газового котла

Для обустройства защитного слоя дымоходов применяют разные технологии. Для создания изоляции газового котла лучше всего использовать сэндвич трубы. Они считаются наиболее эффективными. Конструкция данных изделий состоит из наружной и внутренней трубы, между которыми расположен утеплитель. Данные изделия являются пожаробезопасными. Их можно применять даже для изоляции труб от дерева и других горючих материалов.

Чтобы создать сэндвич дымоход:

  • в перекрытиях и самой кровле создают отверстия, которые должны быть больше самой конструкции на 250 мм;
  • толщина изоляции из базальтовой ваты должна быть не менее пяти сантиметров;
  • фиксация защитного слоя осуществляется с помощью проволоки;
  • на полученную конструкцию одевают трубное изделие большего размера;
  • кожух верхнего металлического слоя должен быть железным.

Далее нужно надеть изолированные трубы на патрубок печи или котла через отверстие в потолке или кровле. После окончания установки нужно заполнить специальным негорючим материалом металлический лист вокруг стояка. Для решения указанной задачи можно применять асбест, глину или керамзит.

Смотреть видео:

Как и чем заделать щель между трубой и крышей?

Для того, чтобы вывести трубу дымохода или вентиляции на крышу, в уже готовом покрытии проделывают отверстие, поэтому в месте прохода неизбежно образуется щель. Как бы не было велико мастерство кровельщика избежать появления зазора не удастся. Эта статья расскажет, как заделать трубу на крыше, чтобы достичь полной герметичности стыка и изолировать элементы стропильного каркаса от дождя или снега.

Содержание статьи

Последствия не заделанного стыка

Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и трубой дымохода чревата следующими последствиями:

  • Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
  • Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
  • Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
  • Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения.

    Зазор для предотвращения возгорания стропил от нагретой трубы

Важно! Способ заделки щели между трубой и кровлей зависит от ее размера, типа используемого кровельного материала и формы дымохода. Если расстояние меньше 5 мм, вполне можно обойтись термостойким герметиком на силиконовой основе. Закрыть зазор, ширина которого 1 см или более, можно с помощью цементного раствора, фартука, специального уплотнителя.

Заделка с помощью раствора

Для заделки щели между трубой дымохода и крышей с покрытием из шифера или черепицы, используют влагостойкий цементный раствор и декоративный воротник. Это самый доступный способ своими руками изолировать чердак и стропила от влаги. Для этого требуется сухая строительная смесь, вода, емкость для замешивания, стальные уголки и воротник. Монтажные работы выполняют в следующем порядке:

  1. Щель между кровлей и внешней стенкой трубы обкладывают уголками из нержавейки. Если дымоход овальной или круглой формой можно использовать резиновый уплотнитель на клейкой основе.
  2. Через оголовок дымохода надевают декоративный воротник из оцинкованной стали, закрепляют его с помощью саморезов.
  3. В зазор между воротником и трубой заливают предварительно замешанный вязкий раствор и дают ему застыть в течение 1 дня.
  4. Через сутки проверяют качество заливки и степень застывания раствора. Из листа листовой стали изготавливают поверхность для отведения жидкости. Для этого в нем вырезают отверстие, диаметр которого соответствует размеру воротника, надевают на оголовок и фиксируют саморезами.

    Заделка зазора с помощью раствора и декоративного воротника из нержавейки

    Создание опалубки для изоляции цели между трубой и крышей с помощью раствора

Важно! Чтобы конструкция получилась надежной и не разрушилась при первом же серьезном ливне, используют качественный водостойкий цемент. В противном случае на нем появятся трещины, через которые вода протечет внутрь стропильного каркаса.

Заделка с помощью стального фартука

Чтобы своими руками заделать зазор между трубой дымохода и кровельным материалом на крышах из металлочерепицы и профнастила используют специальные фартуки. Они изготавливаются из оцинкованной стали в цвет кровли в виде доборных элементов. С помощью них можно надежно и эстетично изолировать щель, для этого действуют в следующем порядке:

  1. По периметру трубы прокладывают полосы гидроизоляции шириной 30 см, заводя края вверх, фиксируя на стенке с помощью герметика или клейкой ленты.
  2. Для закрытия промежутка в месте вывода дымохода используют металлические пристенные профили. Нижнюю крепежную полочку заправляют под кровельный материал и фиксируют на стропила силиконовым герметиком с влагостойким составом. Верхнюю полку крепят к стенке трубы.
  3. Устанавливают декоративный фактур из оцинкованной стали с полимерным покрытием. Он представляет собой комплект доборных элементов, которые соединяются внахлест друг с другом и крепятся с помощью с помощью саморезов к трубе и кровельному материалу.

Схема крепления фартука для изоляции зазора

Монтаж декоративного фртука

Важно! Фартук можно изготовить своими руками из листовой стали. Однако, заводская продукция выглядит более эстетично, презентабельно. В качестве крепежа при работе на кровле используют особые кровельные саморезы, снабженные резиновым оголовьем, которое при закручивании расплющивается, закрывая отверстие от проникновения воды. Если под рукой таких шурупов нет, из резины вырезают прокладки, используя их с обычными саморезами.

Заделка с помощью резиновых фартуков

Строительные магазины для заделки зазоров в местах прохождения трубы через крышу из любого материала предлагают использовать резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс:

Обратите внимание! Чтобы устранить щели большого размера в них предварительно утрамбовывают волокнистый уплотнитель, а потом заливают битумной мастикой или заполнятся монтажной пеной. После этого место прохода оформляют с помощью декоративного воротника. Учтите, что воротники производят со стандартным углом, который подбирается в соответствии с уклоном ската крыши и диаметром дымохода.

Главное условие долгой эксплуатации крыши – максимальная герметичность, которую достигают, изолируя даже незначительные зазоры. Какой бы способ заделки вы не выбрали, помните, что надежная защита от проникновения влаги важнее привлекательного вида.

Видео-инструкция

Изоляция печной трубы на крыше



Изоляция печной трубы на крыше

  • Выбор места для печной трубы
  • Обустройство противопожарной изоляции
  • Устройство гидроизоляции

Камины и печи встречаются достаточно часто в загородных домах и на дачах.

Cпособ утепления печной трубы зависит от конструкции дымохода.

Установка этих приборов связана с решением целого ряда вопросов. Одним из самых важных является изоляция печной трубы на крыше после монтажа.

Правильное ее выполнение — это гарантия безопасного и комфортного использования печи или камина.

Выбор места для печной трубы

Работы по установке и изоляции печной трубы можно разделить на два основных этапа: выполнение прохода для дымохода через кровлю и качественная его гидроизоляция. Кровельный пирог должен быть надежно защищен от горючих материалов, проходящих по дымоходу, а место вывода не должно стать причиной протечек на крыше.

Правильный выбор места вывода печной трубы — половина успеха в работах по установке дымохода. Этот вопрос должен быть решен еще на этапе строительства дома. Правильное размещение намного упрощает устройство изоляции. Многолетняя практика подсказывает, что лучшее место для монтажа — это скат рядом с коньком. Этот прием позволяет снизить вероятность попадания осадков внутрь и не добавляет проблем в ходе монтажа стропильной системы.

Схема сборки дымохода.

При возведении печной трубы следует руководствоваться нормативами противопожарной безопасности, согласно которым место контакта трубы и крыши не должно нагреваться до температуры свыше 50 градусов. Эта проблема легко решается, если труба возводится из кирпича. Стенка дымохода в месте соприкосновения с крышей (согласно нормативам) выкладывается в полтора кирпича. Таким образом достигается толщина в 35-40 см. Однако не всегда удобно подготовить отверстие в перекрытиях для такого дымохода. По этой причине для его изготовления чаще всего используют металлическую трубу. Чтобы защитить конструкцию кровли от возгорания, проводится изоляция печной трубы на крыше.

Эти меры также помогают улучшить качество отопления. На дымоходе не скапливается и не стекает конденсат, испарение которого приводит к повышению давления и снижению тяги. Если соберется большое количество конденсата, то может возникнуть задымление. Плохая изоляция трубы ведет к тому, что снижается теплоотдача системы отопления и приходится организовывать дополнительное утепление дома.

Обустройство противопожарной изоляции

Схема утепления труб дымохода.

Согласно противопожарным требованиям, для печной трубы сооружается специальный короб, внутрь которого она и помещается. Короб не должен плотно прилегать к стенкам трубы. Расстояние между ними должно быть не менее 150 мм. Образовавшееся пространство заполняется негорючими материалами, которые характеризуются низкой теплопроводностью. Для этого идеально подходит минеральная вата. Короб может быть изготовлен из дерева или оцинкованной стали.

Для установки печной трубы нужно разрезать кровельный пирог в месте ее прохода. Каждый слой разрезается отдельно и закрепляется на стропилах. По диаметру прохода закрепляется изоляция. Для этого используется специальная рамка или обрешетка. Надежная противопожарная изоляция печной трубы готова.

Устройство гидроизоляции

Дымоход не должен стать причиной протечки крыши. Для этого должна быть устроена надежная гидроизоляция. Вариант обустройства изоляции выбирается в зависимости от материалов, из которых изготовлены труба и кровля.

Бруски должны находиться от трубы на расстоянии не менее 130 мм.

Вначале должен быть сооружен внутренний фартук в том месте, где дымоход примыкает к кровле. Для его сооружения используются нижние планки примыкания. Начинать их укладку следует с нижней стенки дымохода. Если труба выполнена из кирпича, то в том месте, куда примыкает верхний край планки, делается выемка, в которую заводится верх планки и герметизируется. Нижний край должен быть закреплен саморезами. Планки примыкания выкладываются по периметру всей трубы внахлест не менее 150 мм.

Затем следует смонтировать так называемый галстук. Для этого используется плоский кровельный материал. Основная цель галстука — отвод воды, поэтому его верх закрепляется под нижним фартуком, а низ выводится на карниз. Чтобы сток воды был направленным, края лучше загнуть в виде бортика.

Галстук и фартук накрываются верхним слоем кровли. После проведения всех этих работ можно монтировать наружный декоративный фартук. Крепление его осуществляется таким же способом, что и у внутреннего с той разницей, что не надо делать выемку.

Мастера-кровельщики советуют не крепить жестко фартук к трубе. Это убережет конструкцию от повреждения при температурных расширениях.

Современные производители предлагают воспользоваться готовым кровельным проходом, чтобы обеспечить надежную герметизацию отверстия в крыше. Это намного облегчит работы по устройству печной трубы. Готовая конструкция представляет собой основание и фартук из нержавеющей или оцинкованной стали или же других материалов, например, силикона или термостойкой резины. Благодаря своей гибкости эти материалы обеспечивают надежную гидроизоляцию на кровлях любой формы, с разными углами наклона, изготовленных из различных материалов. Кроме того, разнообразные цветовые решения дают возможность подобрать проход для трубы по цвету кровельного покрытия.

Традиционные кровельные проходы из металла не всегда обеспечивают качественное примыкание к крыше, выполненной из черепицы, шифера или ондулина и других профилированных материалов.

Все работы должны выполняться в соответствии с существующими строительными нормами и соответствовать пожарной безопасности. Правильно выполненная гидро- и теплоизоляция печной трубы позволит обеспечить в доме надежное тепло и комфорт.

Изоляция печной трубы на крыше для безопасного использования


Изоляция печной трубы на крыше – это выполнение прохода через кровлю и качественная его гидроизоляция. Эти меры помогают улучшить качество отопления.

Источник: 1poteply.ru



[content-egg module=GdeSlon template=compare]

Как изолировать печную трубу на крыше своими руками

Изоляция печной трубы выполняет две основные функции: защищает сооружение от перегревов, возможных возгораний и пожаров (противопожарная изоляция) и предотвращает попадание влаги внутрь дома (гидроизоляция).

Рекомендуется провести комплексную изоляцию печной трубы – таким образом вы не только решите основные проблемы, но и улучшите рабочие условия печи. К примеру, качественная термоизоляция дымоходной трубы, проходящей по чердаку, который не отапливается, предотвращает перегревание элементов кровли из дерева, что снижает риск появления конденсата, способного привести к чрезмерному образованию сажи, появлению коррозии и разрушению дымохода. Гидроизоляция же предотвратит процесс гниения перекрытий и стропильной системы. Изоляцию печной трубы при наличии определённых знаний в сфере ремонта и строительства можно выполнить своими руками.

Противопожарная изоляция печной трубы своими руками

Пожарная безопасность предписывает, что в местах соприкосновения дымохода и элементов кровли, выполненных из горючих материалов, температура не должна быть выше 50 градусов.

Периметр отверстия, приготовленный для выхода печной трубы, должен на 150 мм. превышать периметр трубы на каждую сторону, если речь идет о горючих материалах, и на 100 мм. на каждую сторону, если мы говорим о негорючих. Если труба будет проходить через готовый пирог кровли, следует оградить место прохода коробом, каждая сторона которого должна быть на 150 мм. больше соответствующих сторон дымохода. Образовавшееся расстояние между трубой и коробом нужно заполнить негорючим теплоизоляционным материалом, который не боится влаги.

Изоляционные плёнки пирога крыши необходимо разрезать «конвертом», затем подтянуть к поперечной балке или стропилам и надёжно зафиксировать. Гидроизоляцию, которая уже находится в кровельном пироге, следует дополнительно обрешёткой прижать к коробу, а пароизоляцию зафиксировать рамками из пластиковых или деревянных реек.

Чтобы достичь максимального теплоизоляционного эффекта, необходимо места стыков короба и изоляционных пленок дополнительно обмотать специальными негорючими лентами.

Гидроизоляция печной трубы

Гидроизоляция печной трубы может быть выполнена при помощи различных материалов, однако если вы решили выполнить её своими руками, рекомендуем вам выбрать для этого рулонные гидроизоляционные материалы. Процесс гидроизоляции достаточно прост, главное – неуклонно соблюдать последовательность этапов работы:

  1. Подготовительные работы заключаются в очистке трубы и крыши от грязи и пыли и обработке поверхности мастикой или грунтовкой.
  2. Поверх слоя мастики/грунтовки необходимо наклеить диффузионную мембрану. Клеить необходимо на поверхность кровли, заворачивая края (15-20 см.) мембраны на трубу так, чтобы влага не смогла под неё проникнуть;
  3. Из листа металла необходимо сделать нижний и верхний «галстуки», а поверх обрешётки закрепить бруски, на которые следует зафиксировать уголки с помощью дюбелей.
  4. Гидроизоляционный материал стелется листами с нахлёстом, чтобы вода стекала правильно. Места стыков изолируются с помощью мастики, щели обрабатываются жаростойкими герметиками.
  5. Поверх полученной конструкции выкладывается материал, из которого изготовлена кровля, а затем — специальный пластиковый фартук. Стыки также изолируются.

От того, насколько точно вы будете следовать приведённой выше инструкции, зависит эффективность комплексной изоляции печной трубы и долговечность её службы.

Изоляция печной трубы на крыше своими руками, как правильно сделать


Противопожарная изоляция печной трубы своими руками. Гидроизоляция печной трубы.

Источник: roof-tops.ru



[content-egg module=GdeSlon template=compare]

Как сделать изоляцию трубы дымохода – проверенные и надёжные варианты

При возведении собственного домовладения, как правило, обустраивают камин или печь. Поэтому так актуальна проблема вывода дымохода. Для печной трубы важна правильно и надежно сделанная изоляция, иначе невозможно быть уверенным относительно пожарной безопасно и комфортного пребывания членов семьи в доме.

Если печь уже выложена, а дымоотводящая конструкция возвышается над кровлей строения, это не означает, что работа по ее обустройству успешно завершена. Перед тем, как пользоваться отопительным агрегатом, нужно еще решить, как изолировать трубу дымохода на крыше и в результате защитить жилье от протечек и пожара.

Желательно задуматься над данной проблемой до того, как составляется проект печи и тогда изоляция получится более надежной. Что касается ранее выстроенного дымохода, то подобная работа практически всегда связана с изменениями, вносимыми в конструкцию перекрытий и кровли. Вне зависимости от решения как изолировать печную трубу на крыше, все понесенные расходы будут восполнены чувством безопасности, а отсюда и комфорта.

Виды изоляции дымоходных конструкций

Производить изоляцию трубы для печи следует от негативных факторов:

  • от возможного перегрева дымоходной конструкции;
  • от протечек, возникающих в местах стыков.

Поэтому, принимая решение, чем обернуть трубу дымохода, повышенное внимание следует уделить противопожарной термоизоляции и гидроизоляции. Специалисты рекомендуют выполнять изоляционные мероприятия комплексно. Это поможет решить не только вышеперечисленные проблемы, но и улучшить эксплуатационные условия печного агрегата.

К примеру, если выполнена термоизоляция дымохода, проложенного через неотапливаемое чердачное помещение, уменьшается возможность перегрева кровельных элементов из дерева и снижается риск появления конденсата, который приводит к коррозии, повышенному отложению сажи или к разрушению трубы. Гидроизоляция дымоотводящей конструкции защитит стропильную систему и перекрытия от гниения.

Варианты противопожарной изоляции дымоотводящих систем

Наиболее простой и надежный, но дорогостоящий способ изоляции дымовой трубы – это монтаж дымохода типа «сэндвич», изготовленного из металла или керамики.

В таких конструкциях внутренняя труба, предназначенная для отвода дыма, производится из жаропрочной стали или керамики, при этом для ее теплоизоляции применяются негорючие материалы – минеральная, каменная или базальтовая вата. Внешнюю часть дымоходного сэндвича изготавливают из стали или керамзитобетонных блоков.

В комплекты к дымоходам сборного типа входят элементы для фиксации конструкции, ревизии, обслуживания и для подсоединения отопительных агрегатов. Их установка несложная, но все равно нужно соблюдать инструкцию, чтобы была полностью обеспечена безопасность.

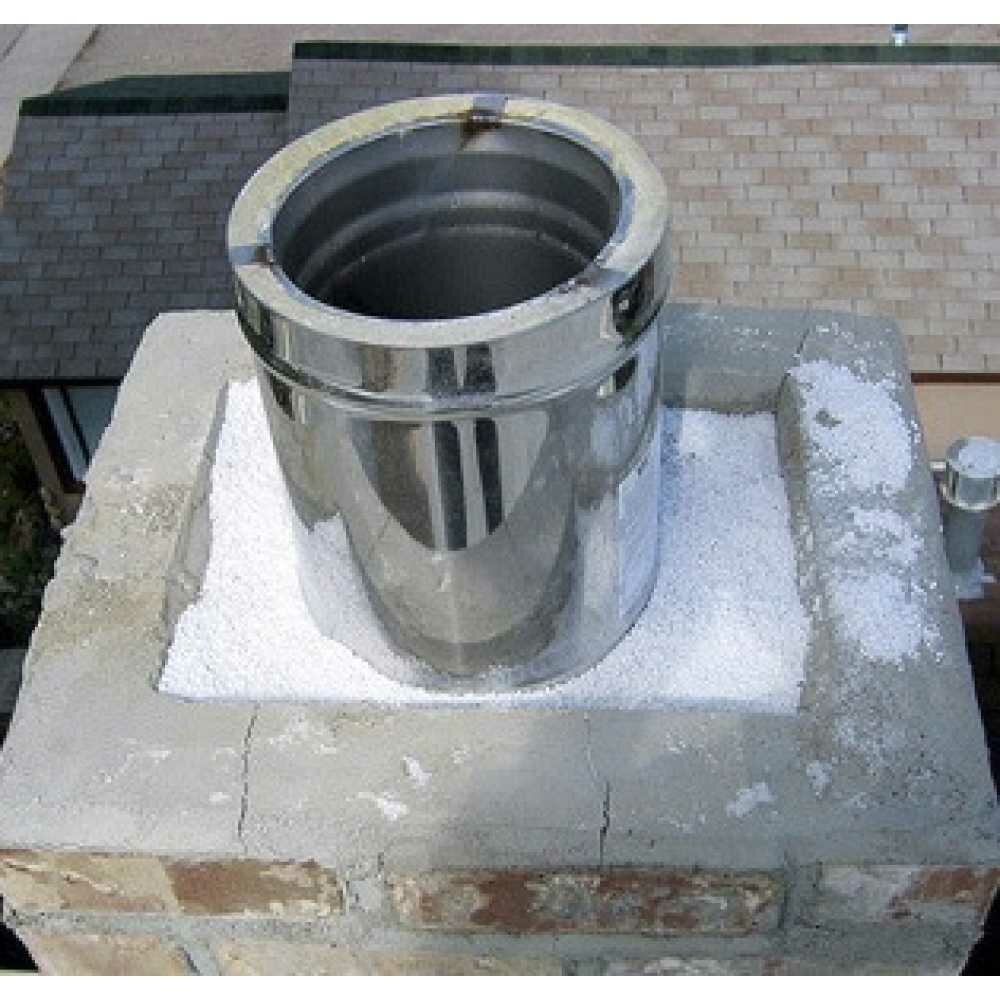

Существует еще один вариант, применяемый при монтаже печного агрегата – строительство кирпичного дымохода. По причине низкой степени теплопроводности кирпичей, его стенки не будут нагреваться до предельно высоких температур и в результате не потребуются дополнительные меры, связанные с его утеплением. Нужно будет лишь верно выполнить противопожарную разделку перекрытий и крыши.

С целью экономии и уменьшения веса иногда конструкцию дымохода из кирпича завершают установкой керамической или металлической трубы. В данном случае термоизоляция производится согласно нижеописанной технологии.

Когда такая работа выполняется для одинарных труб, можно задействовать короба, сделанные из негорючих материалов. Подобного типа дымоходы разрешается эксплуатировать без термической изоляции, но обязательна противопожарная разделка в соответствии с правилами.

Способы гидроизоляции дымохода

Гидроизоляцию дымоходов следует создавать в месте, где они выводятся на крышу. Чем дальше они располагаются от конька, и чем труба больше, тем сложнее будут условия эксплуатации.

Атмосферные осадки в случае, когда изоляция трубы дымохода недостаточна, начинают проникать вовнутрь здания. В результате возникают протечки, гниют и разрушаются перекрытия.

Способ гидроизоляции, как правило, зависит от формы трубы и материала, из которого сделано кровельное покрытие. Для круглых изделий применяют разделки либо металлические, либо полимерные, а для труб, имеющих прямоугольное сечение – фартуки и планки примыкания из металла.

Изоляция дымоходных труб

До того, как заизолировать трубу на крыше, следует убедиться в соблюдении требований, прописанных в СНиПе 2.04.05-91, и при обнаружении недостатков их устранить:

  1. Для обеспечения требуемой силы тяги и недопущения превышения температуры печных газов высота трубы должна стартовать от 5 метров.
  2. Когда кровельное покрытие сделано из рубероида, шифера или другого сгораемого материала сверху трубы устанавливают искроуловитель, представляющий собой металлическую сетку с мелкими ячейками.
  3. Между сгораемыми элементами, такими как перекрытия, стропила и стены, и дымоходом нужно оставлять промежуток, равный не меньше, чем 25 сантиметров.
  4. От верхнего перекрытия печки до потолка выдерживают противопожарное расстояние. Для металлических агрегатов, оно составляет минимум 150 сантиметров, для кирпичных печей с двухрядным перекрытием –50 сантиметров, с трехрядным перекрытием –25 сантиметров при условии, что потолочная поверхность над нагревательным прибором отделана негорючими материалами.

В месте, где кирпичный дымоход пересекает потолок, обустраивают распушку толщиной в 1 – 1,5 кирпича.

Изоляционные материалы для труб бань

Поскольку банные постройки часто строят из дерева, эти объекты нуждаются в изоляции дымоходов, печей, потолка, стен, так как данный материал легко воспламеняется. Нужно продумать, чем обезопасить трубу в бане, сделав теплоизоляцию дымоотводящей конструкции, чтобы она медленнее остывала, и на ней не собирался конденсат.

Ошибочным станет решение изолировать трубу в бане путем крепления к потолку листа железа, поскольку оно сильно нагревается. В качестве варианта, чем обложить дымоход, используют огнеупорный красный кирпич, но в таком случае нужно укрепить фундамент.

При решении проблемы, чем обмотать трубу дымохода металлическую в бане, специалисты выделяют фольгоизол и теплоизол.

Оштукатуривание трубы из кирпичей

Наружная поверхность кирпичных труб нагревается незначительно, поэтому их штукатурят для улучшения условий эксплуатации и продления службы. Наиболее доступный вариант изоляции дымоходов из кирпичей – оштукатуривание раствором с использованием извести и цемента. В его состав вместо песка можно добавлять шлаковую крошку, предварительно просеянную.

Слой штукатурки, когда на трубе имеется много неровности, получается достаточно толстым, поэтому, сначала лучше заделать раствором все имеющиеся перепады и щели на поверхности, а потом обтянуть ее армирующей сеткой.

Оштукатуривание выполняют в два слоя, задействуя всю трубу. Первый раз раствор доводят до густоты сметаны и наносят его путем набрызга и не выравнивают. Для следующего слоя состав делают более густым. Его накладывают мастерком и потом затирают до получения гладкой поверхности.

Использование асбестоцементных листов

Такой способ изоляции для дымоходных труб из кирпичей, как обшивка труб асбестоцементными материалами по теплосбережению превосходит оштукатуривание в несколько раз. Плиты из асбестоцемента наклеивают на наружную поверхность при помощи цементно-известкового раствора.

После приготовления состава дымоотводящую конструкцию армируют сеткой, и первый слой наносят методом набрызга. Когда он просохнет, асбестоцементные плиты нарезают в соответствии с размером трубы. На отрезки изоляции наносят следующий слой смеси и прикрепляют их к поверхности дымохода.

Но у этого способа имеется большой недостаток – асбест содержит канцерогены и поэтому его нельзя использовать в жилых помещениях.

Изоляция одинарных металлических труб

Самым опасным вариантом обустройства дымохода в плане противопожарной безопасности является труба из металлопродукции, которая не защищена теплоизолятором. Расстояние между нею и деревянными или пластиковыми элементами должно составлять минимум 60 сантиметров.

Но даже наличие такого промежутка не способно обезопасить от ожогов в случае случайного прикосновения – по этой причине трубу желательно изолировать, пока не возникли проблемы.

При принятии решения, чем обмотать трубу в бане или доме, если она одинарная – это использование негорючего утеплителя, к примеру, базальтовой ваты, которую сверху защищают металлом или штукатуркой. У этого теплоизолятора температура плавления находится на отметке в 1000 градусов.

Последовательность действий при этом следующая:

  1. Маты 5-сантиметровой толщины, состоящие из базальтовой ваты, внахлест укладывают вокруг трубы и фиксируют стальной проволокой.
  2. Оборачивают теплоизолированный дымоход армирующей сеткой, закрепляют ее и поверх наносят штукатурку в два слоя.
  3. Вместо оштукатуривания можно использовать тонколистовое железо, которое сворачивают и заклепывают в месте соприкосновения краев.

Изоляция перекрытий

Существует определенный порядок, как изолировать трубу дымохода в перекрытии:

  1. В перекрытиях и крыше делают отверстия для прокладки дымоотводящей конструкции так, чтобы от их края до стенок труб оставалось расстояние не меньше 25 -35 сантиметров.
  2. Края отверстий покрывают металлическими или асбестоцементными листами или обустраивают термоизолирующий короб.
  3. Пространство около труб плотно заполняют теплоизоляционной ватой.
  4. Расположенные недалеко от проходов дымохода конструкции из дерева покрывают специальными – антипиреновыми составами.

Разобравшись с тем, как теплоизолировать и чем обернуть трубу в бане или доме, можно без особых трудозатрат выполнить данную работу.

Но даже качественно изолированный дымоход следует эксплуатировать правильно:

  • производить очистку от сажи не меньше 3 раз на протяжении года;
  • своевременно убирать из печки золу;
  • не сжигать в агрегате посторонние предметы и материалы.

Изоляция трубы дымохода: как изолировать дымоходную трубу, перекрытие, чем обмотать металлическую трубу, как обезопасить, чем обернуть и заизолировать печную трубу на крыше


Изоляция трубы дымохода: как изолировать дымоходную трубу, перекрытие, чем обмотать металлическую трубу, как обезопасить, чем обернуть и заизолировать печную трубу на крыше

Источник: trubaspec.com



[content-egg module=GdeSlon template=compare]

Делаем изоляцию печной трубы на крыше

Необходимость изоляции печной трубы заключается сразу в двух важных моментах: защита дома от пожара и предотвращение протечек через место стыка дымохода и кровли. При грамотном подходе к этому вопросу возможно также улучшить работу печи за счет усиления тяги, сохранить стропильную систему крыши в целости, избежав образования конденсата.

Все эти моменты могут быть решены без привлечения специалистов своими руками. Сегодня рассмотрим, как должна быть изолирована печная труба на крыше, выполненная из кирпича.

Вывод дымохода через крышу

Для грамотного проведения данного этапа работ рекомендуем следовать нехитрым рекомендациям:

  • труба должна быть спланирована заранее. Необходимо определить место вывода, чтобы избежать контакта с деревянными стропилами и определить высоту конструкции, необходимую для качественной тяги в печи.
  • Для выбора места следует помнить, что тяга в печи лучше, если труба как следует обдувается ветром. Поэтому дымоходы помещаются ближе к коньку крыши. Высота трубы будет находиться в зависимости от его местоположения относительно конька.
  • Любой дымоход должен быть разделан и изолирован. Конечно, кирпич нагревается не так сильно, как металл, но и при работе с ним необходимо неукоснительно соблюдать данное правило.

Соблюдение пожарной безопасности

Противопожарные нормы говорят, что в зонах соприкосновения дымохода с легковоспламеняющимися материалами кровли его температура должна быть не более 50 градусов. В случае с кирпичной трубой этот момент решается благодаря увеличению толщины кладки в районе ее прохода через чердак и кровлю. В данном случае рекомендованное значение толщины составляет не менее 38 см. Такая величина позволяет сохранять жар внутри конструкции и не допускает сильного нагрева внешних стенок.

Основные правила разделки дымохода следующие:

  • Необходимо соблюдать промежуток между стропилами и крышей при любом кровельном покрытии в диапазоне 25-30 см. При использовании горючих материалов, типа древесины или рубероида, это значение составляет 15-30 см, для не подверженных горению – 10-25 см.
  • Особое внимание уделяется прохождению дымоходной конструкции через кровельный пирог, который включает легковоспламеняющиеся материалы. В данном случае труба помещается в специальный короб, который разделяет ее и кровельные материалы. Он изготавливается из деревянных элементов и внутри заполняется негорючим утеплителем, например каменной ватой. В образовавшемся отверстии кровли изоляционные пленки надрезаются в форме конверта и крепятся в развернутом виде к стропилам. Места стыков кровельного пирога и дымоходного короба изолируются для избежания протечек.

Проход различных типов дымоходов через крышу

Изоляция печной трубы на крыше и ее обход для разных типов труб различны:

  • Круглая труба. Удобно, когда вывод дымохода через крышу и укладка кровельного покрытия происходит одновременно. Для выхода в кровле изготавливается отверстие на 1 см шире самой трубы. Прорезать отверстие необходимо со стороны чердака на основе расчетов по выводу дымохода от печи. Далее, поверх монтируется кровельная муфта.
  • Кирпичный дымоход. Проход и изоляция связаны с созданием короба, который в нижней части подшивается огнеустойчивым материалом. Место прохода через кровлю закрывается специальной отбортовкой, которая к краям трубы прижимается пристенным профилем. Далее, поверх крепится изоляционный фартук.
  • Печная труба над мансардой. Требуется использование термоизоляционной гильзы. Дымоход помещается в специальный кожух, который фиксируется герметиком.

Изоляция дымохода

Гидроизоляция может быть совершена различными средствами, но если вы решили изолировать дымоход своими силами, то рекомендуем обратить внимание на рулонную гидроизоляцию. Отделка данными материалами проста и позволяет получить качественный результат.

Следует придерживаться данной последовательности работ, которая подразумевает изоляцию трубы до укладки кровельного покрытия:

  1. В первую очередь необходимо очистить дымоход и прилегающую к нему кровлю от пыли и грязи и обработать все поверхности грунтовкой.
  2. На грунтовку приклеивается диффузионная мембрана с нахлестом материала на трубу на 15-20 см, что не позволит влаге проникнуть внутрь кровли.
  3. Из листового металла изготавливается верхний и нижний галстук. Уголки при помощи дюбелей крепятся на бруски, набитые поверх обрешетки.
  4. Гидроизоляция расстилается листами с нахлестом стыков, которые дополнительно промазываются мастикой.
  5. Далее, сверху укладывается кровля и поверх нее специальный фартук из пластика, все стыки вновь изолируются.

Облицовка печного дымохода

Завершающим штрихом может стать отделка дымохода. Его можно обложить облицовочным кирпичом, что позволит придать ему законченный и стильный внешний вид, напоминающий классический дымоход.

Важно заметить, что если планируется отделка дымохода, то необходимо заранее обеспокоиться о более прочном основании под трубу. В идеале оно должно идти из-под кровельного покрытия и опираться на несущие стены или плиты перекрытия.

Подведем итоги

Изоляция печной трубы связана с двумя важными моментами:

Сделать вывод дымохода через крышу вполне под силу собственными силами без привлечения специалистов. Необходимо лишь неукоснительно соблюдать требования пожарной безопасности и тщательно заделать все примыкания трубы и кровли, чтобы жидкость снаружи не могла проникнуть под кровлю.

Качественно выполненный дымоход – это не только безопасность дома, но и отличная работа печи и отсутствие нежелательных протечек кровли.

Изоляция печной трубы на крыше своими руками


Описана технология вывода печной трубы через кровлю с соблюдением основных противопожарных и изоляционных моментов. Даны пошаговые алгоритмы для выполнения

Источник: stroicod.ru



[content-egg module=GdeSlon template=compare]

Надежная изоляция печной трубы

Строительство собственного дома, как правило, связано с обустройством камина или печи. Отсюда возникает проблема вывода дымохода на крышу. Правильная и надежная изоляция печной трубы очень важна в отношении пожарной безопасности, долговечности строения и комфорта жителей.

Изоляция для дымохода включает: изоляцию дымохода от горючих материалов крыши и гидроизоляцию.

Основные задачи изоляции дымовых труб:

  1. Защита элементов стропильного каркаса и кровли от возгорания в месте контакта с трубой.
  2. Герметизация кровли в месте вывода трубы на крышу (гидроизоляция).

Сооружение изоляции дымохода упрощается правильным расположением выхода трубы на крыше. Предусмотреть его нужно сразу при проектировании здания. Для наилучшего функционирования дымоход должен быть прямым и длинным. Оптимальное место его выхода на крыше – область ската рядом с коньком. Такое расположение позволяет минимизировать возможность образования снеговых карманов зимой, а также не осложняет возведение стропильной системы.

Правила пожарной безопасности требуют, чтобы температура дымовой трубы в месте контакта с элементами крыши не повышалась более 50 градусов.

При возведении кирпичной трубы это происходит благодаря достаточной толщине ее стенок. Согласно нормативным документам, толщина стенки кирпичной дымовой трубы в месте прохода через крышу должна составлять не менее полутора кирпичей, т.е. 35-40 см. Сооружение трубы такой толщины и соответствующего размера отверстия в перекрытии и крыше не всегда удобно. Поэтому чаще всего обустраивают дымоход из металлической трубы и изолируют его от горючих элементов кровли.

Противопожарная изоляция печной трубы

Для этой цели между трубой и крышей сооружают деревянный короб из элементов стропильной системы. Дымовая труба должна располагаться внутри короба на расстоянии не менее 15 см от его стенок. Пространство между дымоходом и стенками короба заполняется негорючим материалом с низкой теплопроводностью (чаще минеральной ватой).

Вместо деревянного можно выполнить сварной короб из оцинкованной кровельной стали, руководствуясь теми же принципами.

Внутренние слои кровли (пароизоляция, теплоизоляция, гидроизоляция) в месте прохода трубы разрезают и закрепляют скобами или гвоздями к поперечным балкам и стропилам. Гидроизоляционный слой закрепляют вокруг кровельного прохода при помощи рамки. Таким способом обеспечивается надежная изоляция печной трубы от горючих элементов крыши.

Схема пожаробезопасности печной трубы.

Существуют уже готовые модульные дымоходы, в конструкции которых предусмотрена теплоизоляция. Модули состоят из керамического сердечника, слоя базальтовой ваты и внешнего корпуса из легкого бетона. Монтаж дымовой трубы из модульных блоков несложен. Вначале между печью и дымоходом устанавливается асбестовая прокладка, затем на нее наносится слой раствора, помещается модуль и выравнивается по уровню. Каждый следующий модульный блок закрепляется слоем раствора. После возведения модульного дымохода необходимо изолировать печную трубу от протечек в месте прохода через крышу.

Следующий способ изоляции дымовых труб применяется в основном при строительстве бань. Металлический дымоход в месте прохода через крышу оборачивают несколькими слоями минеральной ваты и закрепляют ее проволокой. Затем выполняют штукатурку глиняно-песчаной смесью. Подготовленную таким образом трубу оборачивают слоем кровельной оцинкованной стали, закрепляют его саморезами и монтируют дымоход на крыше.

Современная промышленность выпускает готовые многослойные дымоходы из теплоизолированных труб, с наружным слоем из нержавеющей стали. Для пропуска через кровлю подобных конструкций существуют специальные кровельные проходы, выполняющие функцию гидроизоляции.

Гидроизоляция дымовых труб

В месте прохода трубы через кровлю создаются условия для протечек, поэтому необходимо предусмотреть надежную гидроизоляцию.

В первую очередь в месте примыкания трубы к кровле сооружают внутренний фартук. Обычно он состоит из нижних планок примыкания. Их укладку начинают с нижней стенки трубы. Если позволяет материал трубы, в месте примыкания верхнего края планки выполняют штробу. Верхний край планки заводят в штробу и герметизируют, нижний край планки подрезают и закрепляют саморезами. Также выполняют планки примыкания по другим стенкам трубы, делая нахлест между ними около 15 см.

Схема гидроизоляции дымохода.

Следующим монтируют галстук – плоский лист кровельного металла, предназначенный для отвода воды. Верхний край его помещают под нижний фартук, а нижний выводят в ендову или карниз. По краям галстука загибают бортик для улучшения направления стока.

Сверху указанных элементов обустраивают верхний слой кровельного ковра. По окончании его монтажа вокруг трубы в последнюю очередь сооружают наружный декоративный фартук. Его крепят так же, как внутренний, только без помощи штробы.

Многие строители рекомендуют избегать жесткого крепления фартука к трубе, чтобы конструкция не повреждалась от температурного расширения. Можно использовать стальной хомут (юбку), снабженный термостойкой эластичной прокладкой.

Для удобства пропуска дымовых труб и других элементов через крышу выпускаются готовые кровельные проходы, основная функция которых – герметизация отверстия в кровле. Они представляют собой основание и фартук, выполненные из цельного листа материала. Проходы могут изготавливаться из оцинкованной или нержавеющей стали, а также гибких материалов: термостойкой резины и силикона. Металлические кровельные проходы являются более традиционным решением и имеют меньшую стоимость. Однако они не всегда могут обеспечить плотное прилегание к кровле, выполненной из профилированных материалов (черепица, шифер, ондулин). Этого недостатка лишены проходы из гибких материалов, они обеспечивают герметичное прилегание к любой поверхности. Благодаря своей эластичности, кровельные проходы из резины и силикона могут изолировать от протечек кровли любой формы с разными углами наклона и без него. Доступно несколько цветовых решений изделия, позволяющих подобрать кровельный проход к цвету покрытия.

Изоляцию дымовых труб необходимо выполнять в строгом соответствии с правилами пожарной безопасности и строительными нормативами. Она обеспечит вашему дому надежность, комфорт и долговечность.

Как изолировать печную трубу: металлический дымоход


Как изолировать печную трубу? Самое главное, в строгом соответствии с правилами пожарной безопасности.

Источник: experttrub.ru



[content-egg module=GdeSlon template=compare]

печная изоляция, чем обмотать дымоход

Большинство хозяев после постройки помещения для бани, установки камина или печи с дымоходом считают, что все работы завершены. А тем временем приходит момент, когда дымоходную трубу для построенной бани необходимо изолировать от горючих элементов и протечек крыши.

Изолирование стен и потолка металлическими пластинами

Лучше всего проводить печную изоляцию на стадии строительства бани. Это поможет избежать увеличения затрат при демонтаже печных элементов для ее изоляции. Готовую конструкцию изолировать будет труднее, иногда требуется полностью разобрать ее, чтобы уложить дополнительный материал.

Зачем необходима изоляция дымохода

Главным образом дымоход защищается от двух главных негативных факторов, которые воздействуют на него:

  • Высокой температуры в сауне.
  • Попадание влаги через некачественно сделанные стыки в крыше.

Для устранения негативных факторов, можно обмотать трубу дымохода теплоизолятором. Это поможет предотвратить нагрев металлической конструкции, а также устранить появление конденсата, что также пагубно влияет на железные элементы.

Утепление дымохода позволяет:

  • Сделать безопасным переход в местах соприкосновения трубы с крышей или стеной.
  • Избежать теплопотери.
  • Продлить срок эксплуатации металлических конструкций.
  • Использовать все виды отделочных материалов для создания собственного неповторимого стиля и уютной атмосферы в бане.
Металлическая вытяжка в сауне

В принципе, провести работы по утеплению дымоходной конструкции не составляет особых сложностей, главное знать, чем изолировать печную металлическую трубу дымохода в бане. Чтобы правильно выбрать тип изолятора, подходящий именно для вас, необходимо разобраться в их технических характеристиках.

Как выбрать утеплитель для дымохода в бане

*

Принципиальной разницы для выбора изоляторов в баню, построенную отдельно или в доме, нет. В основном выбор падает на два вида теплоизоляторов:

  • Минеральная вата. К ее разновидностям относят: стекловату, каменную и базальтовую. Данные утеплители способны выдерживать большие температурные режимы, кроме того противодействуют возгоранию и устойчивы к открытому огню. Пористая структура позволяет хорошо сохранять тепло. Имеет небольшой вес, что не требует усиления стен и фундамента бани.
Применение минваты для металлического дымохода
  • Современные многофункциональные теплоизоляторы: теплоизол и фольгизол.

Теплоизол – инновационный утеплитель, изготовленный из вспененного полиэтилена, с двух сторон проведена фольгированная поверхность. Материал отлично себя проявляет в роли изолятора, не впитывает влагу, устойчив к высоким температурам.

Используют данный материал разной толщины. От этого параметра зависит величина температурной устойчивости:

  • Толщина от 2-5 мм способна противостоять перепадам температуры от -30 до +100 градусов.
  • Ширина пласта от 5 до 10мм выдерживает температурный режим от -50 до +150 градусов.

Закрепить теплоизол на поверхности не составит большого труда. Для этого вам потребуется металлическая проволока или скотч, которым крепится изолятор к дымоходу. Работа проводится быстро и не требует дополнительной помощи со стороны.

Печная вытяжка с теплоизолом

Фольгизол также хорошо подходит для утепления дымохода правильно установленной трубы в бане. Он изготавливается из двойного слоя пищевой фольги и внутреннего утеплителя. Такой изолятор не только защищает металлическую поверхность конструкции от потери тепла, но при нагревании не выделяет вредных веществ. Он является экологически чистым материалом, что в наши дни немаловажный фактор.

Нормативы и свод правил

*

Для проведения работ по утеплению трубы в бане, созданы определенные нормы и требования СНИП, которые не следует нарушать:

  • Минимальная высота трубы дымохода должна составлять 5 метров.
  • Между потолком и печной конструкцией оставляется расстояние. Для металлических конструкций – 1,5 м, а для кирпичной – 500 см.
  • Сохраняется зазор между трубой и горючими элементами более 250 мм.

Соблюдение данных норм позволит сохранить не только тепло, но и обезопасить строение от возникновения пожара.

Проведение изоляции дымохода самостоятельно

Минеральная вата – один из самых популярных видов изолятора для печной вытяжки. «Укутывать» базальтовым теплоизолятором можно всю поверхность, начиная от выхода на крышу и заканчивая непосредственной близостью к источнику тепла. При этом совершенно не важно, выходит конструкция через крышу или проведен вывод трубы дымохода через стену.

Выход печной вытяжки через стену

Важно! Металлический дымоход без изоляционного слоя представляется крайне пожароопасным объектом, поэтому между ней и ближайшим нагревательным элементом должно сохраняться расстояние в 60 мм.

Работы по изоляции печной вытяжки в бане проводятся следующим образом:

  • Необходимо подготовить утеплитель. Брать базальтовую вату лучше в плитах, толщина которых должна превышать 5 мм. Воспользоваться можно рулонным материалом, чья плотность не должна быть ниже 6 мм.
  • Материал фиксируется по всей поверхности трубы с помощью проволоки, которую оборачивают поверх материала.
  • Поверх теплоизолятора монтируется армированная сетка. На нее наносят подготовленный цементный раствор или штукатурку. Если оштукатуривание вызывает сложности, можно воспользоваться металлическим листом. Этот шаг необходим для защиты утеплителя от попадания на него влаги.

Особое внимание следует уделить утеплению разделки трубы в потолке бани. Места прохода ее через потолок или стену особенно уязвимы, поэтому изоляции данный участок подвергается обязательно. Чтобы максимально обезопасить перекрытия крыши и не допустить возгорания кровельного материала создают дополнительную защиту из металлического короба. Его можно сделать своими руками или купить в готовом виде в магазине.

Монтаж утеплителя вытяжки на стадии строительства

*

Во время проведения утеплительных работ следует учитывать следующее:

  • Размер проходного отверстия создается больше, чем диаметр трубы. Расстояние от стенок крыши до дымохода около 30 см.
  • Щели в этом пространстве не допускаются, так как данное пространство заполняется утеплителем, который плотным слоем должен прилегать по всему периметру короба.
  • Деревянные детали, находящиеся в ближайшем к трубе месте, необходимо обработать антипиренами.
  • Чтобы утеплить потолок и крышу лучше взять жаростойкий материал: ячеистый бетон, глину, керамзит.
Утепление в местах установки дымохода керамзитом

Если неправильно провести утепление разделки в потолке помещение будет быстро остывать, а затраты на прогревание вырастут. Поэтому следует внимательно отнестись к данному вопросу.

Сэндвич-трубы – современное решение для теплоизоляции дымохода

Дымоход из сэндвич-трубы в традиционной бане может стать отличным решением в вопросе изоляции. Сейчас на строительном рынке можно приобрести готовую конструкцию. Установив такую систему, можно не думать о материалах и способах дополнительного утепления дымохода.

Сэндвич-трубы состоят из нескольких частей сборной конструкции, которые легко соединить между собой и установить самостоятельно. Такая система идеально подойдет для сауны или печки из железа.

Конструкция напоминает слоеный пирог:

  • Внутренний слой из нержавейки.
  • Второй из базальтовой ваты.
  • Внешние стороны покрыты оцинкованным железом.

Установка сэндвич-трубы происходит по следующей схеме:

  • Подготовить проем в месте прохода конструкции через потолок.
  • Устанавливается выхлопной фланец, который является первой ступенью конструкции. Сбор остальных частей начинается со второй ступени.
  • Соединяются постепенно двустенные трубы и выводятся сквозь перекрытия на крышу. Монтируемые элементы дополнительно крепятся к стенкам.
  • После сборки конструкции проводиться изоляция в местах прохода на чердак. Здесь разрешается использовать только двустенные части конструкции без дополнительных элементов.
  • Далее дымоход выводится через кровлю. В местах его прохода необходимо выполнить теплоизоляцию.
Вывод сэндвич-трубы через крышу

*

  • Крепление банной дымовой трубы проводится растяжками, если она сильно поднимается над крышей.
  • На готовую конструкцию сверху монтируется искрогаситель и грибок.

Во время соединения элементов используется герметик для дымоходов. Он способен выдерживать температурный режим до + 1000 градусов. От качества соединения и герметичности стыков зависит тяговая сила.

Для увеличения пожарной безопасности проход печной вытяжки на чердак создают через потолочно-проходной узел. Он представляет собой короб из оцинкованной стали с отверстием для трубы. Его можно приобрести уже в готовом виде. Короб вставляется в подготовленный проем до сбора всей конструкции.

Теплоизоляция в этом месте проводиться следующим способом:

  • Устанавливается ППУ в проем. Конструкция помещается на нижние балки так, чтобы соединение оказалось выше чердачного перекрытия.
Укрепление ППУ конструкции на потолке
  • Зазор между перекрытиями и стенками ППУ должен превышать 13 см, который заполняется минеральной ватой.
  • Далее зазоры закрываются с верхней и нижней стороны металлическими пластинками.

Такая многослойная конструкция позволяет сохранять тепло и минимизировать накопление сажи на стенках. Сэндвич-конструкция не подходит для традиционных русских бань с повышенной влажностью. Это обязательно стоит учитывать при строительстве бани.

Заключение

Утепление дымохода в бане – сложная и ответственная работа. Допущенные ошибки во время их проведения могут полностью свести к нулю все усилия по строительству бани и отложить возможность ее эксплуатации.

Как изолировать печную трубу: металлический дымоход

Опубликовано:

06.09.2013

Строительство собственного дома, как правило, связано с обустройством камина или печи. Отсюда возникает проблема вывода дымохода на крышу. Правильная и надежная изоляция печной трубы очень важна в отношении пожарной безопасности, долговечности строения и комфорта жителей.

Изоляция для дымохода включает: изоляцию дымохода от горючих материалов крыши и гидроизоляцию.

Основные задачи изоляции дымовых труб:

  1. Защита элементов стропильного каркаса и кровли от возгорания в месте контакта с трубой.
  2. Герметизация кровли в месте вывода трубы на крышу (гидроизоляция).

Сооружение изоляции дымохода упрощается правильным расположением выхода трубы на крыше. Предусмотреть его нужно сразу при проектировании здания. Для наилучшего функционирования дымоход должен быть прямым и длинным. Оптимальное место его выхода на крыше – область ската рядом с коньком. Такое расположение позволяет минимизировать возможность образования снеговых карманов зимой, а также не осложняет возведение стропильной системы.

Правила пожарной безопасности требуют, чтобы температура дымовой трубы в месте контакта с элементами крыши не повышалась более 50 градусов.

При возведении кирпичной трубы это происходит благодаря достаточной толщине ее стенок. Согласно нормативным документам, толщина стенки кирпичной дымовой трубы в месте прохода через крышу должна составлять не менее полутора кирпичей, т.е. 35-40 см. Сооружение трубы такой толщины и соответствующего размера отверстия в перекрытии и крыше не всегда удобно. Поэтому чаще всего обустраивают дымоход из металлической трубы и изолируют его от горючих элементов кровли.

Противопожарная изоляция печной трубы

Для этой цели между трубой и крышей сооружают деревянный короб из элементов стропильной системы. Дымовая труба должна располагаться внутри короба на расстоянии не менее 15 см от его стенок. Пространство между дымоходом и стенками короба заполняется негорючим материалом с низкой теплопроводностью (чаще минеральной ватой).

Вместо деревянного можно выполнить сварной короб из оцинкованной кровельной стали, руководствуясь теми же принципами.

Внутренние слои кровли (пароизоляция, теплоизоляция, гидроизоляция) в месте прохода трубы разрезают и закрепляют скобами или гвоздями к поперечным балкам и стропилам. Гидроизоляционный слой закрепляют вокруг кровельного прохода при помощи рамки. Таким способом обеспечивается надежная изоляция печной трубы от горючих элементов крыши.

Схема пожаробезопасности печной трубы.

Существуют уже готовые модульные дымоходы, в конструкции которых предусмотрена теплоизоляция. Модули состоят из керамического сердечника, слоя базальтовой ваты и внешнего корпуса из легкого бетона. Монтаж дымовой трубы из модульных блоков несложен. Вначале между печью и дымоходом устанавливается асбестовая прокладка, затем на нее наносится слой раствора, помещается модуль и выравнивается по уровню. Каждый следующий модульный блок закрепляется слоем раствора. После возведения модульного дымохода необходимо изолировать печную трубу от протечек в месте прохода через крышу.

Следующий способ изоляции дымовых труб применяется в основном при строительстве бань. Металлический дымоход в месте прохода через крышу оборачивают несколькими слоями минеральной ваты и закрепляют ее проволокой. Затем выполняют штукатурку глиняно-песчаной смесью. Подготовленную таким образом трубу оборачивают слоем кровельной оцинкованной стали, закрепляют его саморезами и монтируют дымоход на крыше.

Современная промышленность выпускает готовые многослойные дымоходы из теплоизолированных труб, с наружным слоем из нержавеющей стали. Для пропуска через кровлю подобных конструкций существуют специальные кровельные проходы, выполняющие функцию гидроизоляции.

Гидроизоляция дымовых труб

В месте прохода трубы через кровлю создаются условия для протечек, поэтому необходимо предусмотреть надежную гидроизоляцию.

В первую очередь в месте примыкания трубы к кровле сооружают внутренний фартук. Обычно он состоит из нижних планок примыкания. Их укладку начинают с нижней стенки трубы. Если позволяет материал трубы, в месте примыкания верхнего края планки выполняют штробу. Верхний край планки заводят в штробу и герметизируют, нижний край планки подрезают и закрепляют саморезами. Также выполняют планки примыкания по другим стенкам трубы, делая нахлест между ними около 15 см.

Схема гидроизоляции дымохода.

Следующим монтируют галстук – плоский лист кровельного металла, предназначенный для отвода воды. Верхний край его помещают под нижний фартук, а нижний выводят в ендову или карниз. По краям галстука загибают бортик для улучшения направления стока.

Сверху указанных элементов обустраивают верхний слой кровельного ковра. По окончании его монтажа вокруг трубы в последнюю очередь сооружают наружный декоративный фартук. Его крепят так же, как внутренний, только без помощи штробы.

Многие строители рекомендуют избегать жесткого крепления фартука к трубе, чтобы конструкция не повреждалась от температурного расширения. Можно использовать стальной хомут (юбку), снабженный термостойкой эластичной прокладкой.

Для удобства пропуска дымовых труб и других элементов через крышу выпускаются готовые кровельные проходы, основная функция которых – герметизация отверстия в кровле. Они представляют собой основание и фартук, выполненные из цельного листа материала. Проходы могут изготавливаться из оцинкованной или нержавеющей стали, а также гибких материалов: термостойкой резины и силикона. Металлические кровельные проходы являются более традиционным решением и имеют меньшую стоимость. Однако они не всегда могут обеспечить плотное прилегание к кровле, выполненной из профилированных материалов (черепица, шифер, ондулин). Этого недостатка лишены проходы из гибких материалов, они обеспечивают герметичное прилегание к любой поверхности. Благодаря своей эластичности, кровельные проходы из резины и силикона могут изолировать от протечек кровли любой формы с разными углами наклона и без него. Доступно несколько цветовых решений изделия, позволяющих подобрать кровельный проход к цвету покрытия.

Изоляцию дымовых труб необходимо выполнять в строгом соответствии с правилами пожарной безопасности и строительными нормативами. Она обеспечит вашему дому надежность, комфорт и долговечность.

Правила изоляции кирпичного дымохода в потолочном перекрытии и крыше

Подскажите пожалуйста, как изолировать проход кирпичной трубы дымохода в потолочном перекрытии и крыше (деревянные лаги и балки) и какие изоляционные материалы лучше использовать. У меня кирпичная печь периодического использования, а толщина стенок трубы 1/2 кирпича. Спасибо.

Здравствуйте! Правильная изоляция дымохода не только обеспечивает пожарную безопасность, но и надежно защищает стены строения от усадки. Выполнять ее необходимо в соответствии со следующими нормами СНиП 2.04.05-91:

  • Высота дымовой трубы от колосниковой решетки до устья должна быть не менее 5 м.
  • Дымовая труба на кровле из горючих материалов должна иметь искроулавливатель из металлической сетки с размером ячеек не более 5х5 мм.
  • Все зазоры между перекрытиями, стенами, разделками и перегородками обязательно должны быть заполнены негорючими материалами.
  • Если верхнее перекрытие печи выполнено из 3-х рядов кирпича, а потолок из горючих либо трудно-горючих материалов защищен штукатуркой по металлической сетке либо листом стали по асбоцементному картону, то расстояние между ними принимается 250 мм для печи с периодической топкой и 700 мм для печи длительного использования.
  • Если перекрытие печи выполнено из 3-х рядов кирпича, а потолок не защищен надлежащим образом расстояния между ними принимаются 350 и 1000 мм для печей периодического и длительного горения соответственно.
  • Для печей с перекрытиями из 2-х рядов кирпича указанные расстояния увеличиваются еще на 50%.
  • Очистку дымохода от продуктов горения и мусора необходимо выполнять перед началом и по окончанию отопительного сезона, но не реже 3-х раз в год.

На практике в местах прохода кирпичного дымохода через деревянные межэтажные и чердачные перекрытия при его кладке предусматривают специальное утолщение его наружных стенок – распушку.

Распушка – надежная изоляция кирпичного дымохода,которая выполняется при кладке

Толщину распушки принимают в один кирпич, если печь топится периодически, и в полтора кирпича для печи длительного горения.

По нормативам между дымоходом и краями проема в перекрытии необходимо предусмотреть зазор 250-350 мм. Торцы проема оббивают двумя-тремя слоями войлока либо листовым асбокартоном толщиной 10 мм и штукатурят.

Торцы проема в деревянном межэтажном оббивают войлоком или асбокартоном и штукатурят, а зазор между ними и трубой заполняют базальтовой ватой либо другим изоляционным негорючим материалом

Наиболее простой, но трудоемкий способ изоляции непосредственно кирпичной трубы – заштукатуривание цементно-известково-шлаковым раствором. Для этого на трубу необходимо установить арматуру или обтянуть ее металлической сеткой и приготовить смесь из цемента, извести и просеянной шлаковой крошки не крупнее 55 мм. Поверхность дымохода смачивают водой и выбрызгивают на нее тонкий слой жидкого раствора, а после высыхания последовательно наносят от 3 до 5 слоев тестообразной массы. Завершающий слой тщательно ровняют, затирают и окрашивают мелом либо известью. Этот способ снижает теплоотдачу на 25%.

Гораздо эффективнее, почти вдвое, можно снизить теплоотдачу, если выполнить изоляцию кирпичного дымохода асбоцементными плитами толщиной 40 мм. На армированную металлической сеткой или проволокой поверхность трубы плиты крепят на цементно-известковый раствор. Кроме существенного снижения теплоотдачи этот прием повышает плотность поверхности дымохода и надежно защищает его от разрушения.

В завершение несколько советов по эффективной эксплуатации дымохода:

  • ежемесячно проверяйте состояние дымохода и его изоляции;
  • не пытайтесь использовать тепло дымовых газов в качестве дополнительного теплоносителя;
  • для снижения концентрации вредных кислот и газов в дымоходе следите за температурой на выходе и поддерживайте ее на уровне 60-70 °С;
  • не сжигайте в топке печи клееную древесину, пластмассу и т. д., продукты горения которых повышают температуру на выходе и разрушают внутреннюю поверхность дымохода.

Как изолировать металлическую трубу дымохода | Руководства по дому

Дымоход — это металлическая труба, которая идет вверх от верхней части вашей газовой печи или водонагревателя, по которой угарный газ переносится из нагревательного блока во внешнюю часть вашего дома. Поскольку дымоход несет выхлопные газы от сжигаемого природного газа или пропана, он может нагреваться. Это может быть проблемой, когда дымоход попадает на чердак по пути на крышу, так как он может обогреть чердак. Изоляция дымохода может сдерживать тепло, сохраняя прохладу на чердаке.

Выключите водонагреватель или печь и дайте дымоходу остыть на ощупь.

Измерьте длину окружности дымохода.

Вырежьте два плоских листа алюминиевого оклада длиной 14 дюймов и достаточно узкими, чтобы поместиться между балками потолка вокруг дымохода. Вырежьте полукруглый вырез на одном конце каждого листа, достаточно широкий, чтобы поместиться вокруг дымохода, и достаточно длинный, чтобы края вокруг вырезов перекрывали друг друга на 3 дюйма. Наденьте перчатки, чтобы защитить руки, затем используйте ножницы для резки металла, чтобы надрезать алюминиевый оклад.

Удалите изоляцию между балками, где расположен дымоход, чтобы освободить место на расстоянии около 18 дюймов от дымохода с каждой стороны. Нанесите толстую полоску высокотемпературного герметика на дымоход с одной стороны. Поместите герметик на расстоянии около дюйма от дымохода.

Положите один из алюминиевых профилей с надрезами между балками так, чтобы кромка с надрезами была обращена к дымоходу. Плотно прижмите окантовку к высокотемпературному герметику.

Нанесите толстую полоску высокотемпературного герметика вокруг дымохода с другой стороны, проходя через края гидроизоляции от одной стороны к другой.Установите вторую часть планки с выемками на место с другой стороны дымохода. Плотно прижмите его к высокотемпературному герметику.

Нанесите толстую полоску высокотемпературного герметика вокруг стыка в месте выхода дымохода на чердак.

Отрежьте кусок планки, чтобы измерить длину окружности дымохода плюс 6 дюймов. Сделайте прорези глубиной 1 дюйм в верхнем крае гидроизоляции, размещая по одной прорези через каждые 2 дюйма вдоль гидроизоляции. Повторите это по нижнему краю планки, но сделайте прорези глубиной 2 дюйма на нижнем крае.

Загните выемки по верхнему краю гидроизоляции под углом 90 градусов, а выемки по дну наружу под углом 90 градусов.

Оберните оклад вокруг дымохода и прикрепите его скобами к окладу внутри балок потолка через выемки на нижнем крае. Это создает плотину вокруг дымохода, которая предотвращает соприкосновение изоляции с ним.

Верните изоляцию на место. Вы можете установить его прямо напротив перекрытия дымохода.

Ссылки

Биография писателя

Карсон Барретт начал профессионально писать в 2009 году.Он был опубликован на различных сайтах. В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента.

Изоляция дымохода? | Домашняя страница форумов Hearth.com

davis817 сказал:

Привет, надеюсь, что кто-то может помочь решить вопрос, который у меня был некоторое время. Недавно я установил облицовку из 316Ti в дымоход моей дровяной печи. Печь находится перед камином, а трубопровод проходит через отверстие в демпфирующей пластине и поднимается по длине дымохода, примерно на 20 футов.Вверху у меня есть пластина, закрывающая дымоход, а сверху крышка. Я обернул изоляцию из стекловолокна без облицовки вокруг вкладыша прямо под пластиной в верхней части дымохода. Местный трубочист сказал мне, что это приемлемо. Однако я читал в другом месте в Интернете, что рядом с трубой следует использовать минеральную вату или другую подобную изоляцию. У кого-нибудь есть опыт в этом? Спасибо за любую помощь.

На этот вопрос вы получите оба ответа.
Я, например, согласен с вашим трубочистом.
Я установил дровяные топки (и печи) за 5 лет до
переезд в торговый зал и КАЖДЫЙ из них — в камине masonru —
устанавливается с неоткрытой изоляцией из стекловолокна
как ПОД крышкой, так и в области демпфера.
НИ ОДИН РАЗ не возникала проблема с ЛЮБОЙ из этих установок.
Стекловолокно не плавится. Не выделяет газов. Это работает, и точка.
Я вытащил свой 3100L из камина после 4 лет сжигания
в качестве основного источника тепла — 4-5 шнуров в год — и стеклопластик выглядел
И чувствовал себя ТОЧНО так же, как в тот день, когда я его установил.
Он НЕ был растоплен. Он НЕ был обесцвечен. НЕ испортилась
в любом случае.
Мы можем бороться с этим все, что хотим, и люди здесь будут продолжать не соглашаться,
так что вы можете принять то, что хотите, с обеих сторон спора.
Я проработал в этой компании более 9 лет, и владелец открыл бизнес
в 1977 году в своем гараже. Он один из самых уважаемых голосов в области
. сжигание дров и его вклад напрямую ощущается каждым, кто взял
Сертификационный экзамен NFI по сжиганию древесины.Он часть платы в сборе на
разработать вопросы и ответы, & под ЕГО руководством,
мы устанавливаем из стекловолокна без облицовки, потому что использовать
безопасно и он работает очень хорошо …

Использование минеральной ваты вокруг дымохода — Обсуждения для дома и сада

листы 1388961613

Sparky, вы частично правы (минеральная вата / стекловата) — но, как обычно, не соответствуют спецификации… И не по той причине, которую вы указываете, и стекловата, и минеральная вата относятся к классу минеральной ваты.

Минеральная вата производится из вулканических пород, стекловата — из сырого кремнезема и дробленого стекла (которое опять-таки основано на кремнеземе — следовательно, минерал).

Стекловата имеет связующее — в зависимости от используемого связующего некоторые из этих стекловолокон могут выделять пары — они делают это не только при нагревании, но и при нормальной комнатной температуре. На сегодняшний день не было проведено реальных исследований, подтверждающих, что это риск для здоровья.

Минеральная вата — имеет гораздо более высокую устойчивость к температуре, чем стекловата, примерно на 500 ° С.

Основное различие заключается в том, что стекловата гораздо более рыхлый наполнитель, чем минеральная вата, и минеральная вата превосходит стекловату в областях с высокой степенью смирения или если дать ей намокнуть.

Стекловата сохраняет влагу, и если она контактировала с водой или использовалась / использовалась в зоне с высокой влажностью, ее следует удалить, так как грибки могут процветать, что представляет большую опасность для здоровья.

Rockwool, с другой стороны, отталкивает влагу, поэтому высыхает быстрее и легче и может быть оставлен на месте во время высыхания (или повторно использован при удаленной сушке) не известен грибковым поражением.

Как я уже говорил в своем первом посте, вермикулитовая крошка является предпочтительным методом изоляции пустот в дымоходах и вокруг них — и служит двойной цели — поскольку они вливаются в дымоход (можно купить или сделать специальную воронку) и плотно утрамбовывать. Если использовалась гибкая облицовка дымохода, она помогает удерживать дымоход в жесткости и в центре дымохода вдали от возможных точек прокола, кроме того, они обладают полным сопротивлением теплу — теперь вы можете спорить о моем использовании общего сопротивления — но поскольку вермикулит используется в качестве огнеупорной футеровки — это практическое использование этого слова, а не буквальное значение.

Как заделать сквозняки вокруг металлического дымохода: Дом своими руками

(Фотография Питера Шоли)

Вопрос:

Недавно я заметил грязный участок изоляции на чердаке. Когда я снял изоляцию, я обнаружил большую щель, через которую проходил воздух (было просверлено большое отверстие, чтобы труба могла проходить через каркас).Я хочу заделать это отверстие расширяющейся пеной. Могу ли я также использовать пену для уплотнения дымохода из листового металла, который проходит через чердак?

А:

Хорошо, что вы заметили эту грязь, это доказательство того, что на чердак проникает сквозняк из дома внизу. Изоляция действует как фильтр, задерживая материал, движущийся в воздушном потоке. Герметизация сквозняков сократит ваши счета за коммунальные услуги, а небольшая работа с листовым металлом в сочетании с термостойким герметиком сделает дом более огнестойким.Во-первых, займемся проектом. Распылительная пена отлично подходит для герметизации сквозняков, но это не значит, что она также подходит для герметизации дымохода.

«В большинстве случаев вам не следует использовать стандартную пенопластовую изоляцию для герметизации и изоляции дымохода из листового металла или каменного дымохода, если на то пошло», — говорит Майкл Кейси, эксперт по строительным нормам и соавтор Code Check. , руководство, которое помогает строителям, специалистам по ремонту и домовладельцам избежать нарушения этих правил. Для этого есть специальные пенопласты, но если вы не уверены, что они разрешены в месте вашего проживания, лучше заделать воздушный зазор между дымоходом и балками пола с помощью листовой стали или алюминия.Это горизонтальное воздушное уплотнение, известное как противопожарная защита или остановка сквозняка, предотвращает распространение огня между этажами, герметизируя воздушные пространства, которые позволяют ему проходить.

После того, как металл окажется на месте, закройте оставшийся зазор между кромкой металла и дымоходом тонкой полоской высокотемпературного силиконового герметика.

Наконец, подготовьтесь к добавлению изоляции (пенопласт или дополнительные войлок из стекловолокна), установив второй кусок вертикального листового металла, который обеспечивает 2-дюймовое воздушное пространство вокруг и параллельно дымоходу.Этот барьер должен быть выше, чем толщина любой изоляции, чтобы изоляция не касалась дымохода.

Есть исключения из этой процедуры. В некоторых случаях дымоход из листового металла, проходящий через чердак, уже окружен защитным кожухом, обеспечивающим необходимое воздушное пространство. Кроме того, 2-дюймовый воздушный зазор, который я рекомендую, достаточно велик для некоторых форм изолированного металлического дымохода, для которого требуется только 1-дюймовый воздушный зазор. Если вы не уверены в том, какой у вас тип дымохода, используйте 2-дюймовое воздушное пространство.

«Помните, что последнее слово всегда за местными строительными нормами», — говорит Кейси. «Перед началом работы проконсультируйтесь со своим строительным офисом».

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Что нужно и что нельзя делать — Руководство по эффективному использованию дома

Возможно, вы заметили сквозняки в своем доме зимой или просто чувствуете, что тратите на обогрев дома больше, чем необходимо.Часто проблема заключается в утечках воздуха по всему дому.

Хороший способ предотвратить утечку воздуха — это изолировать чердак, но как изолировать горячий выхлоп из печи?

Изоляция вокруг выхлопной трубы печи требует соблюдения строительных норм, включая наличие изоляционной перегородки между выхлопной трубой и изоляцией. Зазор зависит от конструкции вентиляционного отверстия с одинарными, двойными или тройными стенками.

Эта статья расскажет вам о важности герметизации утечек воздуха, типах выхлопных газов печи и о том, как правильно герметизировать и изолировать их.

Почему я должен изолировать выхлопную трубу печи?

Причина 1:

При поиске утечек на тепловой границе или по периметру кондиционированного жилого помещения одним из худших нарушителей является граница между домом и чердаком.

Сантехника, воздуховоды и вентиляционные трубы создают отверстия или борозды, через которые выходит микропроникновение воздуха. Когда теплый воздух поднимается вверх, нагретый воздух, за который вы заплатили, тратится впустую. Фактически, 40% тепловых потерь происходит из-за утечек воздуха , большая часть которых выходит через чердак.

Герметизируя эти зазоры и утечки воздуха, в том числе вокруг выхлопной трубы печи, вы можете значительно сократить количество отходов, сэкономить деньги и повысить комфорт в своем доме.

Причина 2:

Обледенение — серьезная проблема, которая может возникнуть при наличии теплого воздуха на чердаке. Когда теплый воздух попадает на чердак, он тает изнанку снега на поверхности крыши.

Талый снег стекает по поверхности крыши, пока не достигнет холодного места, например, карниза или потолка.Здесь он снова замерзает в плотину, которая непрерывно накапливает больше снега и льда. Этот нарост может повредить черепицу и вызвать утечку воды в дом.

Хотя изоляция чердака помогает избежать этого явления, оно не устраняет его. Утечки воздуха пропускают слишком много теплого воздуха на чердак и должны быть герметизированы, чтобы уменьшить заторы льда.

Теперь, когда вы понимаете важность герметизации утечек воздуха и изоляции чердака, давайте рассмотрим шаги, необходимые для безопасного выполнения этой задачи.В зависимости от вентиляционной трубы печи есть несколько важных правил, которые можно и нельзя.

Типы вытяжных устройств печи

Вентиляционные трубы печи могут быть сконструированы тремя способами и требуют различных зазоров:

  • Одностенные (только в старых системах): одностенные вентиляционные отверстия состоят только из 1 слоя металл. У вас должен быть 6-дюймовый зазор между одностенными вентиляционными отверстиями и любым горючим материалом, например изоляцией.
  • Двустенные, обычно тип B : это наиболее распространенный тип вентиляционных отверстий, встречающийся в печах.Двустенная или двойная вентиляционная труба состоит из 2 слоев металла и требует зазора 1 дюйм.
  • Тройная стенка: Тройная стенка, очевидно, состоит из 3 кусков металла и требует нулевого зазора .

Если вы не знаете, какую вентиляционную трубу использует ваша печь, проверьте спецификации производителя. Если ваша печь не старше 80-х годов, вы, вероятно, имеете дело с вентиляционными трубами с двойными стенками.

Пошаговое руководство по герметизации вентиляционной трубы печи

Прежде чем вы сможете изолировать чердак, вам необходимо должным образом загерметизировать желоб для вентиляционной трубы печи.Погоня — это просто большая дыра, проделанная в полу для вывода вентиляционного отверстия на чердак. Вот как это сделать:

Соберите свои материалы и подготовьте пространство:

Используя ножницы для листового металла, срежьте алюминиевый профиль с рулона, чтобы он поместился вокруг дымохода. Для круглых дымоходов вырежьте 2 полукруга, чтобы вы могли перекрывать их примерно на 3 дюйма посередине.

Если настил деревянный, положите на пол полоску высокотемпературного герметика и вдавите в него металлический слой.

Прикрепите планку скобами или прибейте к деревянному полу.

В качестве альтернативы, если вокруг рамы есть только гипсокартон, вырежьте две поперечины из пиломатериалов каркаса, равные по высоте балкам потолка. Прикрепите деревянные поперечины к балкам, оставив зазор не менее 3 дюймов до трубы. Закупорите этот деревянный блок к обрамлению (Источник).

Теперь вы можете прикрепить мигающий круг по периметру квадрата, который вы создали вокруг дымохода, с помощью герметика и скоб или гвоздей.

Закройте зазор между дымоходом и металлическим окладом высокотемпературным герметиком.

Предупреждение: Не используйте аэрозольную пену для каких-либо стыков рядом с вентиляционной трубой. Всегда используйте огнестойкие уплотнения.

Теперь вы должны сформировать изоляционную перегородку , чтобы предотвратить контакт изоляции с дымоходом. Для этого:

  • Отрежьте от рулона столько алюминия, чтобы обернуть его вокруг вентиляционной трубы, оставив лишние 6 дюймов.
  • Снимите оклад с вентиляционной трубы, чтобы с ним можно было работать.
  • Вырежьте прорези глубиной 1 дюйм на расстоянии нескольких дюймов вдоль верхней стороны.
  • Согните эти недавно вырезанные выступы.
  • Теперь вырежьте прорези глубиной 2 дюйма вдоль дна и отогните эти выступы.
  • Снова оберните перегородку вокруг дымохода.
  • Прикрепите нижние выступы к полу с помощью высокотемпературной герметика и скоб.
  • Верхние выступы должны сохранять зазор в один дюйм между алюминиевой гидроизоляционной перегородкой и вентиляционной трубой.

Предупреждение. Если вентиляционная труба одностенная, вместо нее необходимо создать зазор размером 6 дюймов. Используйте более длинный кусок алюминиевой пленки, чтобы создать больший периметр.

Изоляция вокруг выхлопной трубы печи

Теперь, когда вы надежно загерметизировали утечки воздуха вокруг выхлопной трубы печи, вы можете работать над изоляцией чердака.

Предупреждение: изоляция из стекловолокна не может просто стыковаться с вентиляционной трубой, касаясь ее. Хотя стекловолокно может не гореть, оно может плавиться, способствуя возгоранию и скорости его распространения. Вот почему так важно построить барьер из алюминиевого оклада. Для получения дополнительной информации см. Может ли изоляция из стекловолокна загореться? Знайте факты.

Однако изоляция может быть добавлена ​​прямо до барьера. Не забудьте оставить 4 дюйма до верха плотины — высота изоляции должна быть ниже, чем высота плотины.

В противном случае, для наилучшей энергоэффективности и рентабельности изоляция должна полностью покрывать балки пола и равномерно распределяться по всей площади чердака.

Рекомендуемая глубина изоляции чердака обычно составляет 10-14 дюймов (источник). Если вы использовали 14-дюймовый оклад вокруг вентиляционной трубы, его будет легко изолировать до этого уровня, сохранив при этом 4-дюймовый зазор вверху.

Особый случай: высокоэффективные печи

В новых высокоэффективных печах не всегда есть вентиляционные трубы, выходящие через чердак. Новые высокоэффективные печи могут иметь КПД около 95 процентов, что является огромной экономией для вашего кошелька.

Если вы не уверены, что у вас есть этот стиль, большая подсказка кроется в вентиляции. Если дымоход сделан из трубы из ПВХ, у вас есть высокоэффективная печь, также называемая конденсационной печью. Низкие температуры дымовых газов позволяют использовать дымоходы из ПВХ вместо металлических.

Поскольку так много тепла удаляется из газов и используется для обогрева вашего дома (отсюда и высокий рейтинг эффективности), он не может полагаться на естественную тягу для отвода дымовых газов через вентиляционное отверстие. Он должен использовать вентилятор с механическим приводом, чтобы вытеснять газы из печи и дымохода.

Большинство из них используют небольшой вентилятор для отвода газов наружу, что устраняет необходимость в дымоходе. В некоторых менее эффективных печах по-прежнему используются металлические трубы, но в наиболее эффективных моделях используется пластик (источник).

Так почему это важно?

Что ж, даже пластиковые выхлопные трубы могут создавать зазоры, которые позволяют утечкам воздуха проникать в ваш дом. Проверьте все вентиляционные соединения, которые выходят из вашей домашней оболочки, которые часто проходят через боковую стенку в высокоэффективных печах.

Используйте высокотемпературный герметик или расширяющуюся аэрозольную пену (подходит для вентиляционных отверстий из ПВХ), чтобы заделать любые щели вокруг этих участков.

Заключение

Надлежащим образом герметизируя дом от утечек воздуха, вы можете повысить энергоэффективность дома на 40%. Поскольку вытяжные вентиляционные трубы печи являются основным источником утечек воздуха вокруг желобов, герметизация вокруг них перед изоляцией может значительно снизить инфильтрацию и потери тепла.

Для безопасной изоляции выхлопной трубы печи всегда используйте высокотемпературную герметизацию, не допускайте соприкосновения изоляции с вентиляционным отверстием, предварительно создав плотину, и убедитесь, что вы знаете, с какой вентиляционной трубой вы имеете дело.

Выполнив эти шаги, вы можете быть уверены, что чердак будет лучше защищен от потерь тепла, а также будет защищен от потенциальных пожаров, которые могут возникнуть в результате опасных действий.

Статьи по теме:

Оцените эффективность вашего дома с помощью нашего бесплатного домашнего энергоаудита своими руками.

Воздуховод и дымоходы

Вкладка «Соответствие» содержит информацию как о программе, так и о кодах. Кодовый язык взят из выдержки и кратко изложен ниже.Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Полевой контрольный список национального оценщика

Система теплового ограждения.
4. Воздушное уплотнение (Если ниже не указано иное, «герметичный» означает использование герметика, пены или аналогичного материала).
4.1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, проводка, вытяжные вентиляторы и другие заглушки в некондиционное пространство, с блокировкой / перекрытием по мере необходимости.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

DOE Zero Energy Ready Home (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.

Международный кодекс энергосбережения (IECC) 2009 г.

Раздел 402.4.1. Тепловая оболочка здания должна быть надежно герметизирована для ограничения проникновения … включая все стыки, швы и проникновения.

2012, 2015 и 2018 IECC

Таблица R402.4.1.1 Установка воздушного барьера и изоляции, валы / проходы: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционированное пространство, герметизированы.

Модернизация:

2009, 2012, 2015, 2018 и 2021 IECC

Раздел R101.4.3 (Раздел R501.1.1 в IECC 2015, 2018 и 2021 гг.). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Международный жилищный код (IRC) 2009 г.

Раздел N1102.4.1 Тепловая оболочка здания. Стыки (включая стыки балок обода), отверстия для доступа на чердак, проходы и все другие подобные отверстия в ограждающей конструкции здания, которые являются источниками утечки воздуха, герметизируются, герметизируются, герметизируются или иным образом герметизируются воздухонепроницаемым материалом, подходящей пленкой или твердым материалом. материал.

2012, 2015 и 2018 IRC

Таблица N1102.4.1.1 Валы, проходы: установка воздушного барьера и изоляции, валы / проходы: шахты воздуховодов, проходы в коммуникациях и дымоходы, выходящие во внешнее или некондиционированное пространство, герметизированы. Общие требования: Воздушный барьер и тепловой барьер: Сплошной воздушный барьер устанавливается в ограждающей конструкции здания, включая балки по периметру и открытые края изоляции. Разрывы или стыки в воздушной преграде заделываются.Воздухопроницаемый утеплитель в качестве уплотнительного материала не используется.

Модернизация:

2009, 2012, 2015, 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2021 году IRC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

SECURE TEMP 8 «x 36» ИЗОЛИРОВАННАЯ НЕРЖАВЕЮЩАЯ ТРУБА КЛАССА A — 8L36 — (8 «I.D.

Размер дымохода для камина

Таблица размеров дымохода на этой странице определяет правильный размер дымохода для открытого камина. Для заводских каминов и дровяные печи, используйте размер, указанный в приборе. производитель. В большинстве случаев это диаметр воротника дымохода.

Если вам нужна помощь с более сложной формой, например многосторонний камин или костровище, пожалуйста, обращайтесь к нам по телефону, факсу или электронной почте.Наш инженерный отдел будет рад помочь вам с размерами, спецификациями материалов и любыми другими техническими информация, которая вам нужна.

Пример: Для камина с отверстием шириной 24 дюйма и высотой 18 дюймов требуется дымоход диаметром 8 дюймов на 15 дюймов высоты дымохода.

Расчет высоты дымохода

Рекомендуемая высота дымохода

После определения правильного размера дымохода два фактора, которые можно компенсировать при расчете оптимальная высота системы-возвышения и разводки дымохода.Выше чем выше отметка, тем больше высота дымохода, необходимая для обеспечения такая же тяга, как установка на уровне моря. Чем сложнее дымоход компоновка (чем больше в системе тройников, колен и т. д.), тем больше высота дымохода, необходимая для обеспечения такой же тяги, как при прямом вверх система.

Минимальная общая высота любой дымоходной системы составляет 12 ножки для вертикального дымохода без отклонений от уровня моря. Ты должен увеличьте вертикальную высоту системы, чтобы компенсировать горизонтальную бега, тройники и локти.Для компенсации:

One Tee Добавить 3 фута. на минимальную высоту.

Одно локоть 45 Добавьте 1 фут. на минимальную высоту.

Одно локоть 90 Добавьте 2 фута. на минимальную высоту.

Каждый фут горизонтального участка Добавьте 2 фута. на минимальную высоту.

Каждые 1000 футов. над уровнем моря Добавьте 4% к минимальной высоте.

Пример 1: Дом, построенный на уровне моря

Дровяная печь установлена ​​на первом этаже Одноэтажный дом на уровне моря.Дымоход устанавливается с углом 90 локтем через стену в тройник, затем прямо через крышу. К определить минимальную общую высоту добавить:

Минимальная общая высота = 12 футов

1 1/2 фута горизонтального участка = 3 фута

Одна футболка = 3 фута

Одно локоть 90 = 2 фута

Дополнительная высота = 8 футов

Минимальная необходимая общая высота дымохода составляет 12 футов + 8 футов = 20 футов

Пример 2: Идентичный дом, построенный на высоте 8000 футов

Чтобы определить минимальную общую высоту, добавьте 32% (4% на 1000 футов) к высоте, вычисленной в приведенном выше примере:

20 футов + 32% = 26.4 фута

Если бы дом был построен на высоте 5000 футов, общая высота была бы:

20 футов + 20% (4% на 1000 футов) = 24 фута

Рекомендуется минимум

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
