Давление в замкнутой системе отопления в частном доме: Давление в системе отопления, его нормализация, причины изменения

Давление в системе отопления, его нормализация, причины изменения

Давление в системе отопления должно быть в норме – 1,5 – 2,0 атмосферы для частных домов высотностью до 2 этажей. Если давление отличается от указанных пределов, систему нужно «лечить».

В данной статье разберем нюансы работы системы отопления и оборудования котельной. Определимся какое давление нужно поддерживать, как его устанавливать, от чего оно зависит… Вероятно приведенный материал поможет читателям в вопросах связанных с работоспособностью системы отопления и применением оборудования.

Какое давление в системе отопления должно быть

В малоэтажных частных домах рабочее давление системы отопления составляет около 2 атмосфер. Чаще 1,5 – 2,0 атмосферы. Максимальный подъем давления допускается до 3 атмосфер, а выше – должен срабатывать аварийный клапан.

В высотных домах норма давления в пределах 5 – 10 атм. Чаще – 5 – 8 атм. Максимум, на что рассчитаны радиаторы отопления в квартирах высотных домов – 12 атм.

Такое же давление — 12 атм, может находиться и в магистральных трубах теплосетей.

В высотных зданиях на стояках отопления для снижения давления устанавливаются гидравлические редукторы.

Почему давление повышается

Согласно законам физики, при нагреве жидкости или газа их объем увеличивается. Поэтому, если жидкость находится в закрытой системе отопления, то ее давление с ростом температуры будет увеличиваться.

Жидкость не может значительно сжиматься так как газ. Если пространство закрытое, то может произойти большой скачок давления и оболочку разорвет.

В «неправильной» системе отопления закрытого типа так и происходит – разрушается самое слабое звено, например, теплообменник котла, и жидкость находит путь наружу.

В открытых системах отопления – с самотечным движением жидкости (в которых открытый расширительный бак) давление при нагреве не повышается. Оно там задается высотой водяного столба – обычно на 1 – 2 этажа – соответственно до 1 атм. «Лишняя» жидкость просто уходит в бак или сбегает в канализацию.
Но в закрытых системах применяются другое специальное оборудование.

Как нормализуют ситуацию

Чтобы не произошло опасного повышения давления при нагреве теплоносителя, в закрытые системы (с принудительной циркуляцией жидкости), включают обязательные элементы:

  • Расширительный бак – закрытый сосуд, частично заполненный воздухом, который способен значительно сжиматься при повышении давления, освобождая объем для «несжимаемой» жидкости.
  • Предохранительный клапан – прибор открывающий сброс жидкости из системы, если давление в ней достигло установленного максимального давления – обычно 3атм.
  • Манометр – прибор измеряющий и указывающий давление жидкости или газа. Его показаниями руководствуются и при заливке, закачивании системы, контроле работы…

Такое же оборудование должно устанавливаться и на систему горячего водоснабжения в частных домах, в составе которых находится бойлер косвенного нагрева.

Группа безопасности для системы отопления с неавтоматизированным котлом
— предохранительный клапан, воздухоотводчик, манометр.
В настенных котлах данные приборы являются встроенными.

Читайте подробней на сайте – как правильно сделать обвязку не автоматизированного котла

Какой объем у расширительного бака

Недопустимо применять расширительный бак меньшего объема, чем 1/10 от всей системы отопления.
Впрочем, для профессионального расчета объема расширительного бака существует специальная методика. Но на бытовом уровне решается так – не меньше чем 1:10 от залитого в систему отопления теплоносителя. Тогда расширительный бак может компенсировать увеличения объема жидкости от ее нагрева без проблем.

Как узнать, сколько в системе теплоносителя?
Остается только вооружиться геометрическими формулам и справочными данными по применяемому оборудованию. Но на практике, при создании отопления своими руками, без проекта, объем просто считают ведрами при первичной заливке. После чего уже и приобретают подходящий расширительный бачок.

Принцип работы расширительного бака

Почему давление в системе отопления снижается

Давление в системе отопления постоянно понижается от первоначального заданного значения. Это понижение может быть весьма малым и не заметным по приборам (манометрам). Или может понижаться значительно.

Большое уменьшение давление может происходить по двум причинам:

  • После заливки жидкости в системе отопления находится воздух. Он будет постепенно стравливаться через автоматические воздухоотводчики (должны присутствовать). Уменьшение давление при этом должно компенсироваться подливкой нового теплоносителя.
  • В системе отопления находится течь, теплоноситель уходит. Но может быть и утечка воздуха из замкнутого расширительного бака.

Не допускается делать автоматическую подпитку водой системы отопления при уменьшении давления. Если присутствует течь, то вода в системе будет постоянно обновляться, что приведет к значительному осадку и выходу всей системы из строя.

Как найти течь в системе отопления

Обычно течь теплоносителя возникает на стыках из-за некачественного монтажа. Достаточно внимательно осмотреть систему и обратить внимание на потеки и рыжие отметины (осадок из воды). Ремонт по «диагнозу».

Но иногда визуально обнаружить трудно. Тогда ищут на слух, — систему сливают и заполняют воздухом под давлением. Характерный свист укажет, где находится «дырочка».

Можно использовать и специальное оборудование — сканер избыточной влажности.

Нужно не забыть и о котле. Наличие течи в теплообменнике, через маленькие трещинки – не редкое явление. Обнаружить «на ходу» не получится – теплоноситель тут же испаряется и уходит вместе с газами. Проверяется при остановленном котле.

Не желательно узлы стыковок располагать в недоступных для осмотра и ремонт местах.
Ознакомьтесь, — Проблема монтажа полипропиленовых трубопроводов – как правильно паять трубы.

Как установить давление в системе отопления

Начальное давление в системе отопления устанавливается путем накачивания расширительного бака воздухом, при холодном теплоносителе.
Расширительный бак наполняется воздухом до создания давления в 1,3 – 1,5 атм.
Соответственно, при нагреве, если объем бака подобран правильно, давление может достигать – 2,0 атм.

Расширительный бак оснащен обычным воздушным золотником, как и на автомобиле, и может быть накачан автомобильным насосом или компрессором.

Мы рассмотрели основные вопросы, связанные с давлением в системе отопления для частного дома. Также рекомендуется ознакомиться Как работает гидроаккумулятор и расширительный бак

Давление в системе отопления в частном доме

В вопросе: каким должно быть давление в системе отопления в частном доме – следует хорошо разбираться каждому домовладельцу.

Ведь от этого параметра зависит не только эффективность и работоспособность контура, но и его целостность.

В статье подробно рассмотрим данный вопрос и разберемся в причинах отклонения давления от нормы.

Какое давление в системе отопления частного дома считается нормальным?

Итак, какое давление должно быть в системе отопления?

Прежде всего, необходимо знать, что давление в любой отопительной системе не должно превышать порог прочности самого слабого ее компонента.

Обычно таковыми являются теплообменники котлов.

Самые выносливые из них выдерживают давление до 3 атмосфер или бар.

Часто давление указывают в МПа (мегапаскаль). Соответствие величин такое: 1 атм = 0,1 МПа.

Арматура и радиаторы, как правило, являются более прочными. Так, например, чугунный радиатор способен выдерживать давление в 6 атм.

Ответ на вопрос о том, какое давление может считаться нормальным для той или иной системы отопления, будет зависеть от ее типа. Самая простая разновидность – системы с естественной циркуляцией теплоносителя, также именуемые термосифонными. В таком контуре теплоноситель перемещается только за счет конвекции. Это явление обусловлено гравитацией, поэтому такие системы также называют гравитационными.

Давление в термосифонной системе зависит только от высоты столба воды, то есть от разности высот между самой низкой и самой высокой точками. Такое давление называют статическим. Перепад высот величиной в 10,34 м создает в самой нижней точке давление величиной в 1 атм. Таким образом, рассчитанный на 3 атм котловой бак может разрушиться только в том случае, если система будет возвышаться над ним на 10,34 х 3 = 31,02 м.

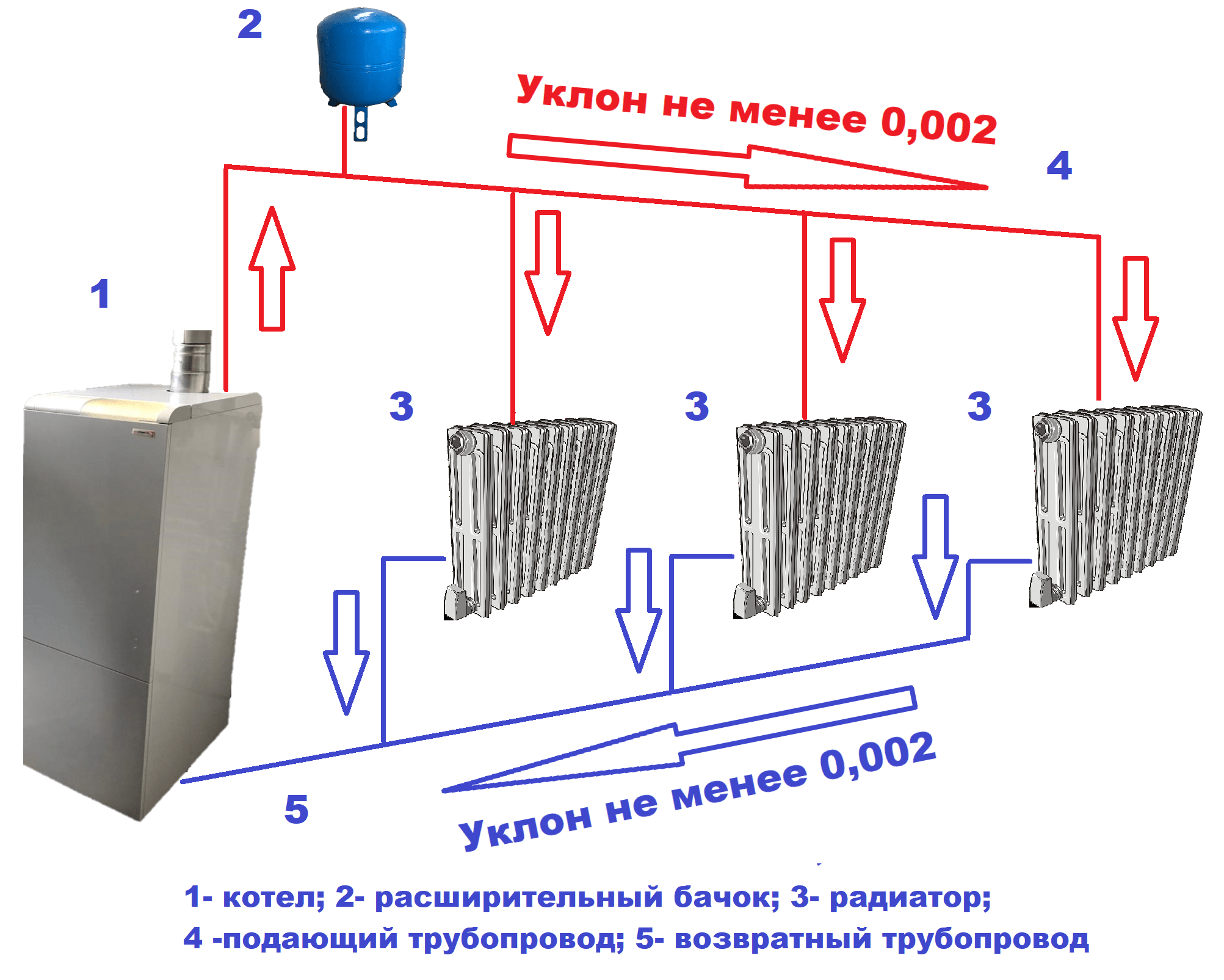

Отопительная система с расширительным баком

Еще раз обратим внимание читателя на то, что статическое давление в системе отопления является максимальным только в самой нижней точке. В направлении снизу вверх оно постепенно снижается и в верхней точке становится равным нулю.

Фактическое давление в верхней точке объема жидкости равно атмосферному, но нас интересует так называемое избыточное давление – именно оно равняется нулю.

Поскольку избыточное давление в верхней точке контура отсутствует, установленный здесь расширительный бачок может иметь вид простой открытой емкости. Поэтому такие системы еще называют открытыми.

Если же система отопления оборудована циркуляционным насосом, который перекачивает теплоноситель, ее приходится делать закрытой.

Давление в закрытой системе отопления

Циркуляционный насос создает на расположенном за ним участке трубопровода повышенное давление, обеспечивая тем самым ряд преимуществ:

  1. Максимальная длина контура становится фактически неограниченной (для контура с естественной циркуляцией – не более 30-ти м). Нужно только подобрать насос с достаточной мощностью и приборы с достаточной прочностью (в зоне с наивысшим давлением).
  2. Можно использовать трубы меньшего диаметра.
  3. Радиаторы можно подключить последовательно (однотрубная схема).
  4. Если радиаторы подключены параллельно (двухтрубная схема), то с циркуляционным насосом распределение тепла в контуре будет более равномерным.
  5. Поскольку теплоноситель движется быстрее, он не успевает сильно остывать, а значит котел работает в щадящем режиме.
  6. Систему, оснащенную циркуляционным насосом, можно эксплуатировать в низкотемпературном режиме, что может потребоваться в период межсезонья. В термосифонной системе при таких условиях конвективный поток окажется недостаточно мощным, чтобы протолкнуть теплоноситель через все трубы и радиаторы.

Развиваемое циркуляционным насосом давление называется динамическим.

Закрытая система отопления

Очевидно, что оно должно соответствовать двум требованиям:

  1. Быть не больше значения, указанного в инструкциях к котлу и другим приборам.
  2. Иметь мощность, достаточную для преодоления гидравлического сопротивления отопительного контура, которое зависит от его продолжительности, конфигурации (однотрубная с последовательным подключением радиаторов или двухтрубная с параллельным), диаметров труб и скорости движения теплоносителя. Производить сложные расчеты, увязывающие все эти параметры, пользователю не нужно. Ему просто следует так отрегулировать мощность насоса, чтобы перепад температуры на подаче и обратке не был слишком большим – обычно 20 градусов.

В частных домах циркуляционные насосы обычно развивают такое давление, чтобы в сумме со статическим (которое никуда не девается) оно составляло 1,5 – 2,5 атм. По мере удаления от насоса динамическое давление, «съедаемое» гидравлическим сопротивлением контура, постепенно падает, оставаясь при этом достаточно высоким.

В таких условиях расширительный бак открытого типа пришлось бы поднимать слишком высоко – примерно на 10 м на каждую атмосферу, – иначе теплоноситель из него выплеснулся бы. Поэтому вместо открытого применяют герметичный мембранный расширительный бак с воздушной подушкой, а систему из-за этого называют закрытой.

Причины падения показателей

Снижение давления теплоносителя в системе отопления может быть обусловлено одной из следующих причин:

Имеют место утечки

Часть рабочей среды может покинуть систему несколькими путями:

  1. Через трещину в мембране расширительного бачка. Вытекший теплоноситель остается внутри бака, поэтому протечка является скрытой. Для проверки нужно прижать пальцем золотник, через который производится подкачка воздуха в расширительный бачок. Если из него потечет вода – предположение можно считать подтвержденным.
  2. Через предохранительный клапан при закипании теплоносителя в теплообменнике котла.
  3. Через микротрещины в приборах (с особенным вниманием нужно отнестись к местам, пораженным ржавчиной) и неплотные соединения.

Из теплоносителя выделился воздух, который затем был удален через автоматический воздухоотводчик

В этом случае давление падает вскоре после заполнения системы. Чтобы не сталкиваться с такими проблемами, воду перед заливкой в отопительный контур следует подвергать деаэрации, которая снижает количество растворенного воздуха в 30 раз. Также очень важно выполнять заполнение медленно, снизу и только холодной водой.

В системе отопления присутствуют алюминиевые радиаторы

Вода, которая контактирует с алюминием, распадается на составляющие: кислород вступает в реакцию с металлом, образуя окисную пленку, а выделившийся при этом водород удаляется через автоматический воздухоотводчик.

Данное явление наблюдается только в новых радиаторах: как только вся поверхность алюминия будет окислена, реакция разложения воды прекратится.

Пользователю нужно будет восполнить недостаток теплоносителя, и бороться с этой неприятностью больше не придется.

Причины резкого возрастания давления

Причин, обуславливающих чрезмерный рост давления, также может быть несколько:

  1. Закипание теплоносителя в котловом баке (такое иногда происходит в твердотопливных котлах, тепловую мощность которых нельзя уменьшить слишком быстро).
  2. Образование труднопроходимого участка, например, из-за появления воздушной пробки, зарастания труб накипью или засорения фильтра. Перед таким участком возникает подпор, давление в котором может оказаться слишком большим.

Возможен износ прокладки в подпиточном клапане или его заклинивание, вследствие чего давление в отопительном контуре достигает того же значения, что и в системе водоснабжения.

Методы контроля

За давлением в системе следят при помощи манометров. Их следует устанавливать в таких точках:

  1. На входе в котел и на выходе из него (современные отопители имеют встроенные манометры).
  2. В низшей и наивысшей точках системы (для домов в несколько этажей).
  3. В зонах разветвлений: после тройников, в коллекторах, после двух- и трехходовых клапанов.

Манометры позволяют контролировать давление визуально. А для его сброса при критическом значении применяются предохранительные клапаны. Такое устройство в обязательном порядке устанавливается на трубопроводе подачи сразу после котла – через него сбрасывается рабочая среда при ее закипании в теплообменнике.

Обычно этот предохранительный клапан относится к т.н. группе безопасности, в которую помимо него входят манометр и автоматический воздухоотводчик. Кроме того, сбросными клапанами оборудуются мембранные расширительные бачки.

Помимо сбросных клапанов применяются перепускные. Такой клапан устанавливается на байпасе, по которому теплоноситель можно пустить в обход контура. Если где-либо в контуре образуется засор или воздушная пробка, и из-за этого на предыдущем участке возникает подпор (повышенное давление), перепускной клапан срабатывает. Насос начинает прокачивать теплоноситель через малый контру «котел – байпас – насос – котел».

Без такого предохранителя насос из-за образования подпора работал бы с перегрузкой и вскоре вышел бы из строя.

Для обеспечения надлежащего давления теплоносителя в системе необходимо поддерживать правильное давление в воздушной камере расширительного бачка. Обычно оно составляет 1,5 атм. При меньшем значении может случиться разрыв мембраны, при большем – вырастет и давление теплоносителя.

Проверка герметичности

Для проверки герметичности трубопроводов выполняют процедуру, называемую опрессовкой.

Суть ее состоит в следующем:
  1. К опорожненной системе через специальный патрубок подключается опрессовщик – насос с манометром.
  2. В систему нагнетается воздух, пока его давление не превысит на 20% рабочее давление в системе отопления.
  3. На несколько часов систему оставляют под давлением. Если оно падает, значит система негерметична. Обнаружить места утечек можно по шипению воздуха или при помощи мыльной пены, которая наносится на соединения.

Опрессовку систем отопления частных домов, со сравнительно небольшим объемом, можно выполнять посредством недорогих ручных опрессовщиков.

Возможные неисправности и работы по устранению

Значительные перепады давления в системе отопления при изменении температурного режима работы котла могут быть обусловлены неправильным расчетом объема расширительного бака и давления в его воздушной камере.

Утечки обычно обнаруживаются в местах резьбовых соединений и объясняются недостаточным количеством уплотнителя. Новичку будет легче добиться герметичности такого соединения при помощи уплотнительной нити «Танг ит Унилок». В случае некоторой «передозировки» она, не в пример пакле, не вызывает разрушения навинчиваемой детали.

В трубопроводах из полипропилена протечки зачастую возникают из-за нарушения технологии сваривания.

К примеру, некоторые пользователи сваривают трубы без муфты – просто встык.

Такое соединение весьма недолговечно и очень быстро разрушается под действием давления.

Неверно выполненные или бракованные соединения необходимо срезать и заменить качественными.

Если вода, использующаяся в качестве теплоносителя, не была обессолена, теплообменник со временем придется очищать от накипи. Для этого котел отсоединяют от контура отопления и промывают специальными реагентами, например, «Антинакипином». Такой промывке можно подвергнуть и всю систему отопления, но эту задачу ввиду ее сложности следует доверить профессионалам.

Пружинные предохранительные клапаны могут залипать, поэтому их периодически нужно открывать принудительно при помощи специального рычага.

Видео на тему

Давление в системе отопления частного дома

Любая магистраль отопления является технически сложным механизмом, исправная работа которого зависит от многих факторов. Ее эксплуатация будет весьма хлопотной, если допустить ошибки во время проектирования, выбора и установки котла, монтажа трубопровода. Кроме этого, важно знать, какое давление в системе отопления.

Измерение давления в системе отопления частного дома

Данный показатель является одним из наиболее важных параметров, обеспечивающих нормальное функционирование оборудования, эффективную теплопередачу и продолжительный срок службы механизмов. Вопросом о величине напора и о том, как его стабилизировать, исключив «скачки», задаются жильцы как многоквартирных домов, так и частных.

Немного общей информации

Для понимания сути вопроса разберемся с теорией. Начнем с видов давления:

  • Статический напор теплоносителя. На величину данного параметра влияет высота столба теплоносителя в состоянии покоя и то, с какой силой она давит на элементы отопительного оборудования. Выполняя расчеты, помните, что высота 10 метров создает 1 атмосферу.
  • Давление динамическое. Основным, но не единственным источником величины, является циркуляционный насос. К возникновению приводит движение энергоносителя по магистрали и его воздействие на элементы конструкции изнутри.
  • Рабочее давление в системе отопления является совокупностью величин предыдущих видов. Соблюдение данного параметра обеспечит продолжительную и безаварийную работу отопительного оборудования.
Циркуляционный насос источник динамического давления

Наибольшая нагрузка приходится на котел (на его водяную рубашку), который располагается на нижнем уровне. В тех случаях, когда котельная в доме оборудована на крыше, наибольший напор приходится на трубопроводную сеть в самой нижней части.

По мере нагревание теплоносителя в состоянии покоя давление воды в системе возрастает за счет увеличения объема воды. Очень высокая отметка достигается при использовании циркуляционного насоса, когда образуется динамический напор, необходимый для циркуляции теплоносителя по контуру. Но в случае с магистралью открытого типа часть воды свободно перетекает в специальный бак и этого не происходит.

Важно помнить, что для объективной оценки ситуации измерять силу напора необходимо в самой нижней точке контура, где еще на стадии проектирования следует предусмотреть монтаж манометров.

Какое значение давления считают нормой

Стабильное количество атмосфер в магистрале способствует сокращению уровня теплопотерь и тому, что циркулирующий теплоноситель имеет практически ту же температуру, до которой он был нагрет котлом.

О том, каким должно быть давление, необходимо говорить с учетом того, о какой системе отопления идет речь. Варианты:

Давление в системе отопления частного дома. При открытом способе устройства отопления расширительный бак является сообщающим звеном между системой и атмосферой. Даже при участии циркуляционного насоса количество атмосфер в баке будет равно атмосферному давлению, и манометр покажет 0 Бар.

Давление в системе многоэтажного дома. Характерная черта устройства отопления в многоэтажных зданиях — высокий статический напор. Чем высота дома выше, тем и количество атмосфер больше: в 9-тиэтажном здании — 5-7 Атм, в 12-тиэтажках и более высоких — 7-10 Атм, при этом величина напора в подающей магистрали 12 Атм. Поэтому необходимо наличие мощных насосов с сухим ротором.

Схема отопления многоэтажного дома

Давление в закрытой системе отопления. Ситуация с закрытой магистралью несколько сложнее. В данном случае искусственно увеличивается статическая составляющая для повышения эффективности работы оборудования, а также исключения проникновения воздуха. Необходимое давление в системе отопления частного дома рассчитывается путем умножения на 0,1 перепада между наивысшей и низшей точками в метрах. Это показатель статического напора. Прибавив к нему 1,5 Бар, получаем необходимое значение.

Таким образом, давление в системе отопления в частном доме при устройстве закрытого контура должно находится в пределах 1,5-2 атмосфер. Критичным считается показатель за пределами диапазона, а при достижении отметки 3 велика вероятность аварии (разгерметизация магистрали, выход из строя агрегатов).

Да, большой напор позволяет улучшить работу оборудования, но следует учитывать технические характеристики установленного котла. Некоторые модели выдерживают 3 Бар, но большинство рассчитано на 2, а в некоторых случаях на 1,6 Бар. Важно, настраивая оборудование, добиться показателя в холодной системе на 0,5 Бар ниже заявленного в паспорте значения. Так удастся избежать постоянного срабатывания клапана сброса давления.

Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно. Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе. Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар. А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы.

Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя. В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы.

Распределение температур и давления в многоквартирном доме

Важно регулярно проверять гидроаккумулятор, дабы вовремя его опорожнять. Нелишней будет и установка предохранительного клапана, который можно задействовать при давлении 3 Атм и заполненном баке, чтобы избежать аварии.

Как поднять или снизить давление в отопительной системе

Следить за манометром нужно регулярно. Он имеет несколько зон:

  • Белая зона — напор падает.
  • Зеленый сектор — показатель в норме.
  • Красная зона — увеличение количества атмосфер.

Когда давление начало «скакать», необходимо найти два клапана: нагнетания и стравливания. Как правило, они находятся не конкретно на котле, а рядом с агрегатом. При недостаточном количестве теплоносителя откройте клапан нагнетания. После нормализации показателя закройте кран. Для стравливания запаситесь емкостью, куда будет стекать лишняя вода из контура. Параметр нормализовался? Закрутите вентиль.

Но в некоторых ситуациях могут понадобиться куда более серьезные меры, и самое важное в данном вопросе — найти первопричину перепадов.

Группа безопасности на отопление: манометр, воздухоотводчик, обратный клапан

Существует несколько распространенных причин, по которым показатели давления в трубах отопления начинают «скакать». Наиболее часто случается утечка теплоносителя в местах соединения элементов или в результате повреждения трубопровода. О неисправности «сообщит» падение статического напора. При этом показатель нужно измерять при отключенном циркуляционном насосе. Для проверки контура на герметичность используют разные способы в зависимости от конструктивных особенностей.

В многоэтажных домах с центральным отоплением схема работы следующая:

  • Перед каждым отопительным сезоном для проверки магистрали на герметичность используется холодная вода.
  • Прорывы следует искать в случае, когда за 30 минут напор снизился на 0,06 МПа и более или за 120 минут было отмечено снижение на 0,02 МПа.
  • После проверки холодной водой в систему запускается горячий теплоноситель под максимальным для оборудования давлением.

Пластиковый трубопровод проверяется так:

  • Температура воды и окружающей среды одинаковая. Разница станет причиной роста параметра и тогда при наличии утечки ее не удастся выявить.
  • Напор, в 1,5 раза превышающий нормативное значение, выдерживается 30 минут. При необходимости его подкачивают.
  • Затем показатель резко понижается до отметки в два раза ниже рабочего. При таких условиях система работает полтора часа. Рост показателей свидетельствует о расширении труб и герметичности конструкции.
Опрессовка системы отопления

В некоторых случаях для проверки герметичности используется воздух. Сначала сливается весь теплоноситель, а затем в трубопровод закачивается воздух. Данный способ удобен при проверке отопительного контура в небольших домах.

Когда статический показатель в норме, поломку нужно искать в котельном оборудовании.

Основными причинами, которые могут снизить давление, являются:

  • Физический износ оборудования, заводской брак или непрофессиональная профилактическая промывка — причины, которые приводят к образованию микротрещин в теплообменнике.
  • Образование большого объема накипи, что часто случается в регионах с жесткой водой. В данном случае поможет установка дополнительных фильтров.
  • Гидроудар, приведший к неисправности битермического теплообменника.
  • Нарушение целостности расширительного бака.
  • Поломка регулятора напора.

Выявив причину возникновения перепадов, необходимо как можно скорее принять меры, дабы избежать аварии:

  • Треснула мембрана расширительного бака: замена поврежденного элемента или полностью емкости в зависимости от модели оборудования.
  • Неправильный расчет необходимого напора в расширительной емкости и ее вместительности: установка нужного оборудования после повторного расчета.
  • Появление воздушных пробок: давление в котле понижается путем удаления воздуха из контура или замены автоматического воздухоотводчика.
  • Вода снаружи попадает в отопительный контур: замена арматуры, которая отделяет отопление от водопровода.

Вывод

Итак, регулируя напор в работающей системе отопления, вы можете влиять на эффективность обогрева помещения и на продолжительность эксплуатационного срока конструктивных элементов.

Контроль давления в отопительной системе дома

Большое значение имеет правильность расчетов, а оборудование магистрали должно быть качественно смонтировано и проверено, что предполагает пробный запуск и настройку.

В случае использования автономного отопления необходимо следить, чтобы рабочее давление оставалось в диапазоне 0,7-1,5 Атм. В многоквартирном доме органом, регулирующим эффективность работы отопления, являются коммунальные службы и многое зависит от этажности здания, степени износа оборудования, батарей и трубопровода.

Наличие расширительного бака — обязательное условие оборудования системы любого типа. Его наличие позволит снижать напор по мере необходимости, что минимизирует вероятность гидроударов.

Профилактическая чистка труб от накипи должна проводиться каждые 2-3 года, а в регионах с очень жесткой водой обязательно необходимо устанавливать дополнительные фильтры.

Видео по теме:

Какое должно быть давление в системе отопления

У хозяев квартир и частных домов, собственноручно занимающихся обслуживанием отопительных систем, очень часто возникает вопрос – какое давление в системе отопления считается нормальным и что делать, если оно «скачет» в ту или иную сторону? Разобраться в данных вопросах и подсказать верное решение в ситуациях с изменением давления и есть цель нашей статьи.

Немного теории

Чтобы хорошо понимать, что такое  рабочее давление в системе отопления частного дома или многоэтажки и из чего оно складывается, приведем немного теоретической информации. Итак, рабочее (полное) давление – это сумма:

  •  статического (манометрического) давления теплоносителя;
  • динамического напора, вызывающего его движение.

К статическому относится давление водного столба и расширения воды в результате ее нагревания. Если систему отопления с высшей точкой на уровне 5 м заполнить теплоносителем, то в низшей точке возникнет давление, равное 0.5 Бар (5 м водного столба). Как правило, внизу располагается тепловое оборудование, то есть, котел, чья водяная рубашка принимает на себя эту нагрузку. Исключение — давление воды в системе отопления многоквартирного дома с котельной, расположенной на крыше, тут наибольшую нагрузку несет самая нижняя часть трубопроводной сети.

Теперь нагреем теплоноситель, находящийся в состоянии покоя. В зависимости от температуры нагрева объем воды станет увеличиваться в соответствии с таблицей:

Когда система отопления открытая, то часть жидкости свободно перетечет в атмосферный расширительный бак и прироста давления в сети не будет. При закрытой схеме мембранная емкость тоже примет часть теплоносителя, но давление в трубах при этом вырастет. Самое высокое давление возникнет, если в сети задействовать циркуляционный насос, тогда к статическому прибавится динамический напор, развиваемый агрегатом. Энергия этого напора расходуется на принуждение воды к циркуляции и преодоления трения о стенки труб и местных сопротивлений.

Важно. Для настройки и контроля измерение давления всегда производится в самой нижней точке, возле котла, где оно самое высокое. Именно с этой целью в помещении котельной устанавливают манометры.

Давление в системе многоэтажного дома

Системы в зданиях повышенной этажности характеризуются высоким статическим давлением теплоносителя. Оно возрастает вместе с высотой дома, так как выше становится столб воды в трубах. Соответственно, для его преодоления используются мощные насосы с сухим ротором. Например, давление в отопительной системе многоэтажного дома, чья схема показана ниже, должно составлять не менее 5 Бар.

На преодоление подъема потребуется порядка 3 Бар и на трение с местными сопротивлениями – еще около 2 Бар с запасом. На манометрах, устанавливаемых в подвальных тепловых пунктах высотных зданий, можно увидеть значения от 4 до 7 Бар. Вообще, в системе центрального отопления, а точнее, в подающей магистрали, нередко поддерживается давление 12—15 Бар. Все зависит от протяженности трассы до ближайшей ТЭЦ.

Вывод. При централизованном теплоснабжении в условиях квартиры измерять, а тем более пытаться снизить максимальное давление в системе – бессмысленно. Даже если снять показания манометра в тепловом пункте, то это ничего не даст, в квартирах на разной высоте они все равно будут различаться. Все, что может волновать хозяина квартиры – это эффективность работы и срок службы радиаторов. В многоэтажках лучше не ставить чугунные батареи, они могут выдержать лишь около 6 Бар.

Давление в системе отопления частного дома

Все понятно, когда в доме смонтирована открытая система, сообщающаяся с атмосферой через расширительный бак. Даже если в ней задействован циркуляционный насос, то давление в расширительном баке будет идентично атмосферному, а манометр покажет 0 Бар. В трубопроводе сразу после насоса давление будет равным напору, что может развивать этот агрегат.

Все сложнее, если используется система отопления под давлением (закрытая). Статическая составляющая в ней искусственно увеличивается с целью повысить эффективность работы и исключить попадание воздуха в теплоноситель. Дабы глубоко не вдаваться в теорию, хотим сразу предложить упрощенный способ вычисления давления в закрытой системе. Нужно взять перепад высот между низшей и высшей точками отопительной сети в метрах и умножить его на 0.1. Получим статическое давление в Барах, а затем прибавим к нему еще 0.5 Бар, это и будет теоретически необходимое давление в системе.

В реальной жизни добавка 0.5 Бар может оказаться недостаточной. Поэтому принято считать, что в закрытой системе с холодным теплоносителем величина давления должна составлять 1.5 Бар, тогда во время работы оно вырастет до 1.8—2 Бар.

Важно. Чем выше удастся поднять давление, тем лучше для работы отопления. Но его величина ограничивается техническими характеристиками котельного оборудования. Большинство бытовых теплогенераторов рассчитано на максимальное давление 3 Бар, но есть и более «слабые» экземпляры с показателями 2 и даже 1.6 Бар. Поэтому при настройке надо добиться в холодной системе на 0.5 Бар ниже, чем указано в паспорте котла. Иначе постоянно будет срабатывать клапан сброса давления.

Как поднять или снизить давление в отопительной системе?

Иногда во время эксплуатации в сети возникает большой перепад давления, что приводит к ее неработоспособности. Зная причины, из-за чего это случается, можно найти и способ устранения:

  • растрескивание мембраны расширительного бака. В одних моделях есть возможность поменять мембрану, в противном случае емкость меняется полностью;
  • неверно выполнен расчет давления в расширительном баке отопительной системы или его вместительность. Она должна составлять десятую часть от объема теплоносителя во всей сети, а давление газа за мембраной бака – на 0.2 Бар ниже системного;
  • сильное засорение грязевика;
  • наличие воздушных пробок. Часто бывает, что снизить давление удается с помощью мероприятий по удалению воздуха либо заменив автоматический воздухоотводчик;
  • потеря герметичности арматуры, отделяющей систему от водопровода подпитки. С той стороны напор сильнее и вода извне бесконтрольно пополняет отопительную сеть;
  • выход из строя автоматики котла;

В свою очередь, падение давления в отопительной системе происходит по таким причинам:

  • неплотность соединений, протечки;
  • скрытая утечка в двухконтурном котле, когда вода уходит в сеть ГВС через неисправный клапан;
  • трещина в теплообменнике котла;
  • вышел из строя регулятор давления.

В действительности причин может быть множество и зачастую обнаружить их не так просто, надо иметь практический опыт. Если найти неисправность не удается, надо обращаться за помощью к специалисту, имеющему все необходимое оборудование.

Заключение

Напорные отопительные схемы не так просты, как может показаться. Хорошо, если оборудование и магистрали смонтированы на совесть, а после запуска и настройки в сети не поднимается и не падает давление. Другое дело, когда спустя несколько лет работы появляются подобные проблемы. Без датчика, обнаруживающего неплотности, подчас очень трудно отыскать небольшую течь. Вот почему так важно качественно собрать каждое соединение при монтаже.

нормы, что делать при перепадах

Владельцам частных домов приходится лично следить за работой отопления своего жилища. Важнейший показатель, нуждающийся в контроле – это давление внутри системы отопления.

От него зависит работоспособность и длительность службы всей теплосети дома.

Как образуется давление в системе отопления частного дома

Существует три единицы измерения давления:

  1. Атмосфера
  2. Бар
  3. Мегапаскаль

Пока в систему не залита вода либо другой энергоноситель, давление в ней соответствует обычному атмосферному. А поскольку 1 Бар содержит в себе 0,9869 атмосферы (то есть почти целую атмосферу), считается, что давление в незаполненной сети = 1 Бар.

Как только в систему попадает теплоноситель, этот показатель меняется.

Общее давление внутри теплосети, которое учитывают датчики (манометры), состоит из суммы 2 видов давления:

  1. Гидростатического. Создаёт вода в трубах и существует, даже когда котёл не работает. Статическое равняется давлению столба жидкости в теплосети и соотносится с высотой отопительного контура. Высота контура = разнице между самой высшей его точкой и низшей. В открытой системе в самой высокой точке находится расширительный резервуар. От уровня воды в нём начинают измерять высоту контура. Считается, что столб воды высотой в 10 м даёт 1 атмосферу и равняется 1 бару, или 0,1 Мегапаскалю.
  2. Динамического. В закрытой сети его создают: насос (который заставляет циркулировать воду) и конвекция (расширение объёма воды при нагревании и сужение при её остывании). Показатели этого вида давления меняются в точках объединения труб с разным диаметром, в местах с запорными клапанами и т. д.

Общее давление влияет на:

  • Скорость водяного потока и скорость теплообмена между участками системы.
  • Уровень теплопотери.
  • Коэффициент полезного действия сети. Давление растёт — КПД повышается, а сопротивление контура снижается.

От параметров давления зависит эффективность работы контура в здании.

Его стабильность с оптимальным показателем в системе сокращает потери тепла и гарантирует доставку энергоносителя в отдалённые уголки дома практически с той же температурой, которую он получил при нагреве в котле.

Оптимальные показатели

Существуют общепризнанные среднестатистические нормы:

  • Для небольшого частного дома или квартиры с индивидуальным отоплением достаточно давления в пределах от 0,7 до 1,5 атмосфер.
  • Для частного домовладения в 2—3 этажаот 1,5 до 2 атмосфер.
  • Для здания в 4 этажа и выше рекомендуются от 2,5 до 4 атмосфер с установкой дополнительных манометров на этажах для контроля.

Внимание! Для проведения расчётов важно понять, какая из двух видов систем устанавливается.

Закрытая и открытая отопительные системы: в чём разница

Открытая — система отопления, в которой расширительный бак для избыточной жидкости взаимодействует с атмосферой.

Закрытая — герметичная система отопления. В ней расположен закрытый расширительный сосуд особой формы с мембраной внутри, которая делит его на 2 части. Одна из них заполнена воздухом, а вторая — подсоединена к контуру.

Фото 1. Схема закрытой отопительной системы с мембранным расширительным баком и циркуляционным насосом.

Расширительный сосуд вбирает избыточную воду, когда её объем увеличивается при нагревании. Когда вода остывает и уменьшается в объёме — сосуд восполняет недостаток в системе, предотвращая её разрыв при нагревании энергоносителя.

В открытой системе бак расширения обязательно устанавливают в самой высокой части контура и соединяют, с одной стороны с трубой-стояком, а с другой — с трубой-сливом. Сливная труба страхует бак расширения от переполнения.

В закрытой системе расширительный сосуд можно установить в любой части контура. При нагревании вода поступает в сосуд, а воздух во второй его половине сжимается. В процессе остывания воды давление снижается, а вода под напором сжатого воздуха или другого газа возвращается обратно в сеть.

Вам также будет интересно:

В открытой системе

Чтобы избыточное давление на открытую систему составило всего 1 атмосферу, необходима установка бака на высоте 10 метров от самой нижней точки контура.

А чтобы разрушился котёл, выдерживающий мощность 3 атмосферы (мощность среднестатистического котла), нужно установить открытый бак на высоту больше 30 метров.

Поэтому открытую систему чаще используют в одноэтажных домах.

А давление в ней редко превышает обычное гидростатическое, даже когда вода нагревается.

Потому и дополнительные предохранительные устройства, кроме описанной сливной трубы, не нужны.

Важно! Для нормальной работы открытой системы котёл устанавливают в самой низкой точке, а бак расширения — в самой верхней. Диаметр трубы на входе в котёл должен быть уже, а на выходе — шире.

В закрытой

Поскольку давление значительно выше и меняется при нагревании, она обязательно должна быть оборудована предохранительным клапаном, который обычно для 2-этажного здания ставится на показатель 2,5 атмосферы. В небольших домах давление может оставаться в пределах 1,5—2 атмосфер. Если же этажность — от 3-х и выше, пограничные показатели до 4—5 атмосфер, но тогда требуется установка соответствующего котла, дополнительных насосов и манометров.

Наличие насоса даёт преимущества:

  1. Длина трубопровода может быть сколько угодно большой.
  2. Подсоединение любого количества радиаторов.
  3. Используют как последовательную, так и параллельную схему подключения радиаторов.
  4. Система работает при минимальных температурах, что экономно в межсезонье.
  5. Котёл работает в щадящем режиме, так как принудительная циркуляция быстро двигает воду по трубам, и она не успевает остыть, доходя до крайних точек.

Фото 2. Измерение давления в отопительной системе закрытого типа при помощи манометра. Прибор устанавливается рядом с насосом.

Перепад давления: основные причины

Если давление «скачет» даже по прошествии нескольких недель с начала отопительного сезона, стоит внимательней присмотреться к возможным проблемным местам. Самыми распространёнными причинами перепадов считаются:

  • Утечки. Чаще случаются в местах резьбовых соединений из-за малого количества уплотнителя. В полипропиленовых трубопроводах — нарушение сварочной технологии.

Внимание! Трубы из полипропилена обязательно сваривают с помощью муфты во избежание утечек.

  • Выделение воздуха из теплоносителя. Когда система запускается на регулярный отопительный сезон — она проходит адаптацию. Какое-то время давление неизменно будет падать из-за воздуха, растворенного в воде. Удалять его рекомендуют подпиткой системы, повышая давление до норматива. Когда весь воздух выйдет, перепады исчезнут.
  • Новые алюминиевые радиаторы. В контакте с водой в них происходит окисление: вода распадается на кислород и водород. Кислород образует окисную плёнку на алюминии, а водород улетучивается через воздухоотвод. Такая реакция закончится лишь тогда, когда вся площадь радиаторов будет окислена. Тогда добавляют недостающую воду в систему.

Фото 3. Алюминиевые радиаторы отопления. При их установке может повыситься давление в отопительной системе.

Хронические перепады давления могут происходить и по другим причинам. Лучше всего, если их диагностирует инженер-специалист и проверит исправность манометров, воздухоотвода, предохранителей.

Важно! На случай скачков давления или закипания предохранительные клапаны стоит подключить к канализации.

Что делать, когда показатели падают

Потери создаются из-за неисправностей:

  • В котле. Загрязнение, изношенность деталей, или микротрещины. Свищ в теплообменнике требует пайки либо замены.
  • В контуре. Круг причин также обширен: видимые и скрытые утечки исправляют герметизацией.
  • В баке расширения. Трещины в мембране и попадание воды в отсек для воздуха — исправляется заменой мембраны либо всего бака.
  • Засорение отложением соли. Исправляют очисткой системы специальными составами (Антинакипин, например).

Если трубопровод скрыт и не удаётся сразу обнаружить причину повреждения, требуется процедура опрессовки. Из системы сливают воду и нагнетают воздух компрессором. Лучше всего, чтобы её выполняли специалисты.

Почему давление растёт:

  • Циркуляция воды остановилась. Необходимо выяснять причину.
  • Где-то в контуре закрыта задвижка.
  • Пробка из воздуха или мусора /накипи в системе.
  • Кран плохо перекрыт и в систему постоянно идёт новая вода.
  • Неправильное соотношение диаметров труб на выходе и входе в теплообменник.
  • Слишком мощный насос. При поломке — системе грозит гидроудар.
  • Неправильно рассчитан объем расширительного бака.

Ещё одна распространённая причина: вода закипела в котле. В таком случае срочно снизьте температуру.

Как бы там ни было, поиск и устранение причин лучше доверить квалифицированному инженеру.

Полезное видео

Посмотрите видео, в котором рассказывается о нормах давления для отопительной системы небольшого дома.

Механизмы контроля

Для предотвращения аварийных ситуаций в закрытых системах используют сбросные и перепускные клапаны.

Сбросный. Устанавливается с выходом в канализацию для аварийного спуска избыточного энергоносителя из системы, защищая от разрушения.

Фото 4. Сбросный клапан для отопительной системы. Используется для спуска лишнего теплоносителя.

Перепускной. Устанавливается с выходом на альтернативный контур. Регулирует перепад давления, отправляя в него излишки воды, чтобы исключить повышение на следующих участках основного контура.

Современные производители отопительной арматуры производят «умные» предохранители, оснащённые датчиками температуры, которые реагируют не на увеличение напора, а на температурные показатели теплоносителя.

Справка. Нередки ситуации, когда клапаны понижения давления залипают. Проследите, чтобы в их конструкции был шток для ручного оттягивания пружины.

Не забывайте, что любая проблема в отопительной системе дома чревата не только потерей комфорта и расходами. Аварийные ситуации в теплосети угрожают безопасности жильцов и здания. Поэтому в контроле за отоплением нужны внимательность и компетентность.

Давление в системе отопления — нормы, как повысить или снизить

Автор Монтажник На чтение 7 мин Просмотров 13.1к. Обновлено

Системы центрального отопления многоэтажных коммунальных зданий и индивидуальных жилых домов имеют не только существенные конструктивные различия, но разные физические характеристики используемого теплоносителя. При проектировании внутридомовых теплосетей основным расчетным критерием является давление в системе отопления, параметры которого оказывают существенное влияние на корректность функционирования всего обогрева.

В индивидуальных жилых домах для обогревания используются автономные системы, в состав которых входит различное оборудование, при самостоятельном заполнении контура тепловым носителем важно выдержать правильные параметры напора. Контроль и регулировка давления в заданных рамках при эксплуатации отопительной системы обеспечит долговечность ее работы, оптимизирует расход тепловых ресурсов, повысит КПД теплообменных приборов.

Рис. 1 Отопительное оборудование в доме – внешний вид

Какое нужно давление в системе отопления

Чтобы тепловой носитель двигался по трубам, а котел мог работать, в любой отопительной системе необходимо поддержание определенного напора.

Основным прибором, которым контролируют давление теплоносителя в системе отопления, служит манометр, регулярная проверка его показаний сообщает потребителю весьма полезную информацию. К примеру, снижение давления сигнализирует об утечке (нарушение герметичности трубопровода), обнаружить которую иным способом, кроме визуального, невозможно. Повышение показаний манометра может свидетельствовать о перегреве теплоносителя, засорении проходных каналов различного вида отложениями.

Чтобы исключить ошибочную реакцию на показании манометра, полезно знать значения рабочего (номинального), динамического (допустимые пределы отклонений от рабочего), статического и максимального давлений.

Рис. 2 Схема отопления частного жилого дома с радиаторными теплообменниками и подогреваемыми полами

Классификация давлений

Многие пользователи задают вопрос, зачем давление в системе отопления, ответом на который является следующие соображения.

Устанавливаемое в индивидуальных домах отопительное оборудование устроено таким образом, что котел включается при определенной величине давления, указанной в его паспортных данных, стандартным считается показатель не менее 0,5 бара. Поэтому поддержание данного напора — основная задача пользователя, хотя на практике для корректной работы всей системы требуется большая величина.

При эксплуатации отопительной системы пользователю приходится сталкиваться с определениями следующих типов давлений:

  • Максимальное давление в системе отопления указывает на предельно допустимый порог, который нельзя превышать по причине поломки оборудования, прорыва трубопровода, повреждения котла.
  • Рабочее давление в системе отопления частного дома или номинальное — указывает значение, при котором она функционирует в течение всего отопительного периода.
  • Опрессовочное — давление, которым проверяют трубопровод отопления после его монтажа или периодически в процессе эксплуатации, согласно нормативам, оптимальной считается величина в 1,5 раза превосходящая рабочее.
  • Статическое давление в системе отопления соответствует значению при неработающем котле, отключенном циркуляционном насосе и холодном тепловом носителе. Данная величина соответствует измеренным манометром показаниям после заполнения контура водой.
  • Динамическое — равно величине колебаний давления при эксплуатации системы, зависит от температуры нагревания теплоносителя, режима работы циркуляционного электронасоса (переключения скоростей вращения вала).

Рис. 3 Основные узлы замкнутой системы

Индивидуального дома

Все системы обогрева частных домов условно можно разделить на открытого (гравитационные) и закрытого типа. В гравитационных расширительная емкость, требующаяся для их нормального функционирования, расположена в высшей точке трубопровода. При этом давление в трубах отопления создается за счет водного столба, высота которого измеряется от нижней точки обратки до поверхности воды в накопительном баке. Напор в отопительной системе открытого типа соответствует высоте водяного столба в метрах (при переводе в общепринятые единицы 10 метров приравнивают к одному бару или одной атмосфере).

Так как отопительная система с открытым контуром может эффективно работать при этажности домов не выше трех, расстояние от подвала, где обычно находится котел, до бака на чердаке в среднем равно 10 м, и общепринятое давление в системе отопления открытого типа считают равным 1 бару.

В системах закрытого типа герметичный мембранный бачок устанавливают в любом удобном месте (обычно недалеко от котла) и тепловой носитель не контактирует с атмосферным воздухом. В линии движение теплоносителя осуществляется при помощи циркуляционного электронасоса — это позволяет отапливать многоэтажки и использовать помимо радиаторных контуры теплых полов.

Давление в закрытой системе отопления частного дома принято удерживать в диапазоне 1 — 1,5 бара (показатель увеличивается при большой длине отопительной магистрали).

Если в контуре закрытого типа работает один циркуляционный электронасос, проталкивающий рабочее тело по трубопроводу, то в многоконтурной системе с теплыми полами диапазон 1 — 1,5 бара недостаточен для ее нормального функционирования. Чтобы не превышать данные показатели, трубопровод теплых полов подключают к коллекторному узлу, имеющему дополнительный встроенный насос, отвечающий за поддержание нужного напора в половом нагревательном контуре.

Рис. 4 Схема с открытым расширительным баком

Многоэтажных домов

Жилец многоэтажного дома никак не может оказывать влияние на давление в центральной системе отопления, за поддержание которого отвечают коммунальщики. Однако в некоторых ситуациях (к примеру, при замене старых радиаторных теплообменников на новые или незаконной врезке) потребителю полезно знать, какое давление в системе отопления многоэтажного дома.

Как известно, показатель давления прямо связан с высотностью здания, если напор слишком низкий, прилагаемого кинетического усилия окажется недостаточно для подъема столба воды на большую высоту, и она перестанет двигаться по трубам. К тому же должен быть определенный запас для преодоления гидросопротивления трубопроводной магистрали и корректной работы сантехнических приборов, бытовой техники.

Общепринятый средний показатель давления в системе отопления многоэтажных домов составляет 6 бар (атмосфер), на обратке его величина ровна 4 — 4,5 бар.

Обычно коммунальные службы делают ощутимый напорный запас и рабочее давление в системе отопления многоквартирного дома в зависимости от высотности составляет:

  • 5 бар для старых пятиэтажных домов;
  • 6 — 7 бар для девятиэтажек;
  • 10 бар для высотных жилых зданий до 16 этажей.

Рис. 5 Схемы разводки теплообменных радиаторов в многоэтажках

Как уменьшить и повысить давление

Установка манометра в систему отопления замкнутого типа позволяет контролировать по показаниям прибора ее состояние, в процессе эксплуатации возникают следующие неполадки:

1. Давление выше нормы, может быть вызвано нижеперечисленными причинами:

  • Чрезмерное повышение температуры теплоносителя, в результате чего он расширяется и оказывает повышенное кинетическое (физическое) воздействие на контур.
  • Забивание проходных каналов трубопровода, оборудования или их ошибочное перекрытие, при этом электронасос работает на условно закрытый вентиль, нагнетая избыточное давление в подающем трубопроводе.
  • Включение циркуляционного насоса на максимальную скорость, если система не рассчитывалась на функционирование в таком режиме, или поломка насоса, приводящая к максимальным оборотам.
  • Протечка крана, если наполнение отопительного контура водой производится из водопроводной магистрали.
  • Завоздушивание теплообменных приборов, котла или трубопровода с образованием воздушной пробки на одном из его участков.

Рис. 6 Современный тепловой пункт многоэтажного дома – внешний вид

2. Низкое давление возникает по следующим причинам:

  • Утечки в трубопроводе, сантехнической арматуре и котловом оборудовании.
  • Повреждение эластичной мембраны компенсационного бачка или стравливание из него воздуха в результате нарушения герметичности ниппеля.
  • Развоздушивание системы, в результате чего ее рабочий объем увеличивается, и количества теплоносителя оказывается недостаточно для ее функционирования с необходимыми рабочими параметрами.
  • Поломка циркуляционного насоса или его функционирование на слишком низкой скорости.
  • Недостаточно высокая температура теплового носителя.

Из вышеизложенного ясно, как создать давление в системе отопления с рабочими параметрами — для этого требуется лишь устранить неисправности, приводящие к его отклонению от номинальных показателей.

Рис. 7 Обвязка твердотопливного отопительного котла марки Траян

Рекомендации по монтажу

Чтобы провести все ремонтные или наладочные процедуры, система отопления под давлением должна быть правильно собрана, основные условия грамотного монтажа:

  • Обязательное присутствие над котлом арматурных устройств группы безопасности, состоящей из манометра, автоматического воздухоотводчика и спускного клапана. Указанные приборы требуются для настройки, развоздушивания и зашиты котла от избыточного давления.
  • Наличие на всех радиаторных теплообменниках кранов Маевского, предназначенных для их развоздушивания, и терморегуляторов.
  • Присутствие воздухоотводчика в высшей точке контура.
  • Наличие байпаса в параллельной ветви с электронасосом, позволяющее производить его снятие с целью ремонта и проведения профилактических работ без слива теплоносителя.
  • Установка циркуляционного электронасоса желательно с тремя скоростями — это позволяет оптимально отрегулировать нужную скорость движения теплового носителя.
  • Также необходимы присутствие фильтров грубой очистки и периодические промывка контура. Это позволяет продлить срок службы всех узлов системы и позволит избежать многих неприятностей, связанных с забиванием каналов и фитингов сантехнической арматуры солевыми отложениями и прочей грязью.

Рис. 8 Группа безопасности котлового оборудования – пример монтажа и внешний вид

Поддерживать номинальное давление в системе отопления закрытого типа — одно из важных условий ее нормального функционирования, для контроля за показаниями в контуре имеется манометр. Любые отклонения от номинальных значений за пределы рабочего диапазона означают какие-либо неисправности, для их устранения существует ряд методов, как поднять давление в системе отопления или наоборот, снизить его показатели.

Как настроить систему отопления загородного дома.

В своей предыдущей статье я писал, что одним из эффективных способов модернизации систем отопления в частных постройках является переход от открытой системы отопления к закрытой. Усовершенствованная таким образом система отопления жилого дома имеет много достоинств, которые в совокупности обеспечивают простую её эксплуатацию, необходимо просто включить котёл в начале отопительного сезона и выключить по его окончании. Всё!

Однако для того чтобы система отопления загородного дома работала в таком режиме (включил, «забыл» на полгода, выключил), нужно правильно настроить и отрегулировать её рабочие параметры. Вот об этом и пойдёт речь в моей статье. Основные выкладки, выводы и расчёты я буду делать на примере своей отопительной системы, но читатель всегда может воспользоваться данной информацией, проведя аналогию со своим конкретным случаем.

Несколько общих, но важных замечаний

Для того чтобы можно было рассуждать о правильности работы системы отопления и об её настройке и регулировке, для начала необходимо убедиться в том, что ваша система отопления загородного дома грамотно спроектирована, смонтирована, грамотно подобрано отопительное оборудование.

Такой подход диктуется тем, что нередко в частных домах системы отопления «ваяют» бригады «шабашников». А как, что, и на основании чего они делают, для собственников жилья нередко остаётся большим секретом. Поэтому вынужден обратить внимание читателя на несколько, в общем-то, прописных истин, без понимания которых говорить о настройке и регулировке несерьёзно.

Этап № 1

Первое, в чём необходимо убедиться, — в том, что параметры котлов соответствуют параметрам системы отопления. Арифметика здесь простая. На каждый киловатт мощности котла должно приходиться примерно 13 литров воды (теплоносителя) в системе отопления. Причём отклонения в большую сторону не так критичны, как в меньшую. При этом по большому счёту неважно, кто производитель котла и даже на каком топливе он работает.

Самый простой и надёжный способ определить объём воды в системе отопления — просмотреть показания водомера, заливая жидкость в систему (при первой испытательной топке, при промывке системы). Кроме этого, можно рассчитать объём воды в системе. Для этого необходимо учесть объём её в основных приборах: в отопительном котле, в радиаторах отопления и в трубах. У меня, например, при первой испытательной топке водомер показал, что в систему было залито 295 литров.

Таким образом, удельный объём воды в системе в моём случае составил: 295/20=14,75 л/кВт, что немного превышает требуемое значение. Но больше — не меньше. Поэтому я ничего менять не стал, и впоследствии об этом пожалел.

Если объём воды слишком мал по отношению к мощности используемого котла, целесообразно привести объём теплоносителя в соответствие с мощностью котла. Самый простой путь — добавить количество обогревательных приборов в систему.

При определении мощности котла нужно учитывать возможные нюансы и сюрпризы. Так, например, свой котёл я покупал как 16-киловатный.

При осмотре оборудования и документации, уже дома, выяснилось, что котёл укомплектован газовой горелкой мощностью 20 кВт. Соответственно, мощность котла не 16, а 20 кВт.

Владельцев импортных котлов может подстерегать другой сюрприз. Например, котел мощностью 27 кВт (при номинальном давлении газа 18-20 мбар) в наших газовых сетях при давлении 13 мбар реально будет выдавать чуть более 20 кВт. Зимой, когда давление падает ещё ниже, производительность газового котла ещё больше снизится.

После того как мы убедились, что объём теплоносителя соответствует мощности котла, и уточнили объём воды в системе, можно переходить к следующему этапу.

Этап № 2

На данном этапе, зная, какой объём воды вмещает система отопления жилого дома, необходимо рассчитать требуемый объём расширительного бака (либо проверить эти параметры на соответствие). Поскольку информации в сети по данному вопросу более чем достаточно, буду краток. Как мы знаем, вода практически не сжимается, а при нагреве её объём увеличивается. Для того чтобы компенсировать температурное расширение воды и обеспечить поддержание стабильного давления в закрытой системе отопления, используют мембранный расширительный бак. Для того, чтобы бак исправно выполнял данную функцию, его объём должен быть правильно рассчитан. В самом простом случае объём расширительного бака принимают равным 10-12 % от объема воды в системе. Ниже на рисунке показана зависимость прироста объёма воды в зависимости от перепада температуры. Обычно для бытовых котлов максимально допустимая температура подогрева воды ограничивается 95 оС, в этом случае прирост будет менее 5 %.

Для моей системы отопления (295 литров) объём расширительного бака должен составлять 295 х (10-12)%=(29,5 — 35,4) литра.

На фото показан мой расширительный бак на 35 л, установленный впоследствии в вертикальном положении, подключённый по воде, снизу, трубой ¾ дюйма. С завода бак поставляется уже заправленный азотом (давление — 2 бар). В верхней части бака имеется штуцер, через который можно контролировать и корректировать давление. Как уже было сказано, общий объём моего мембранного бака составляет 35 литров. Но полезный (или рабочий) объём бака заметно меньше 35 литров. Почему так получается?

Если говорить кратко, в конструктивном отношении мембранный расширительный бак представляет собой герметическую ёмкость, поделённую эластичной перегородкой на две герметичных части. Одна часть через систему трубной подводки связана с системой отопления по принципу сообщающихся сосудов. В другую часть бака закачен газ под определённым давлением. Поэтому:

a) В зависимости от начального давления в баке и величины выбранного рабочего давления в системе рабочий объём одного и того же бака может быть разным.

Выбор этих параметров определяет начальные условия работы системы.

b) Поскольку газ, в отличие от воды, может сжиматься, то полезный объём расширительного бака также может меняться в зависимости от рабочих процессов в системе (в цикле «нагрев — остывание»).

Таким образом, дополнительная регулировка параметров в процессе работы системы отопления позволяет обеспечить правильную и стабильную работу системы отопления в рабочем режиме.

Этап № 3

Расчёт или проверка начального давления подпора в расширительном баке и рабочего давления в системе

Я при определении параметров рабочего объёма я пользовался методикой одного из производителей расширительных баков, если память не изменяет, фирмы Zilmet. Хотя имеются и другие методики, но эта, табличная, наиболее понятна, наглядна и позволяет достаточно точно рассчитать требуемые параметры.

Наиболее целесообразно производить расчёт в следующей последовательности.

Определяем допустимое предельное давление в системе

Данную величину нужно рассчитывать с учётом параметров котла, указанных в паспорте. В моём случае величина максимально допустимого рабочего давления составляет 1,2 атм. По отзывам владельцев котлов, аналогичных моему, давление в 2 атм они тоже «держат». Учитывая это, я установил предельное давление в системе равным 1,5 Бара.

Далее необходимо определиться с начальным давлением подпора в баке

(в таблице обозначено «Первоначальное давление воздуха в баке Р 0»)

При определении начального давления подпора в баке рекомендуют придерживаться одного простого принципа. Давление подпора не должно быть меньше статического давления в системе отопления, и к этой величине необходимо добавить ещё 0,2 бар. Статическое давление в моём случае составляет примерно 0,3 бара, оно определяется между верхней и нижней точками в системе. Высота 3 м примерно соответствует давлению 0,3 бара.

Дополнительные 0,2 бар необходимы для того, чтобы создать давление подпора в самой верхней точке системы отопления. Таким образом, минимально допустимое давление подпора в расширительном баке (стартовое давление) для моей системы отопления составляет 0,3 + 0,2 = 0,5 бар.

Важный момент. Настройка российских котлов, в особенности устаревших модификаций, — более сложная, чем в случае современных моделей и импортных котлов. Это обусловлено тем, что допустимый рабочий диапазон давления у таких котлов небольшой, обычно не более 2 атм. Поэтому возможностипо регулировки и настройки сильно ограничены.

Как видно из таблицы, при предельном давлении в 1,5 бар первоначальное давление в баке можно принимать в пределах 0,5 — 1 бар. Лучше выбирать минимально допустимое значение, так как некоторый запас нам потребуются при регулировке и настройке системы отопления в процессе работы.

Приведу параметры, которые выбрал я.

  • Предельное давление в системе — 1,5 бара
  • Начальное давление подпора в баке — 0,5 Бара.

В вашем случае параметры могут быть другие. Скажем, при допустимом давлении в котле 3 бара (см. таблицу) диапазон выбора начального давления в баке может быть от 0,5 до 2,5 бар, если не учитывать других ограничений, например, по статическому давлению. Соответственно, предохранительный клапан также будет другим.

Я использовал самодельную группу безопасности. Если сравнить её с аналогом заводского изготовления (рисунок справа), то можно увидеть, что кран Маевского и автоматический воздухоотводчик разделены, что позволяет «разнести» их при установке. Как видно из фото ниже, манометр и предохранительный клапан представляют собой одну группу (на фото — группа 1), а кран Маевского и автоматический воздухоотводчик составляют другую группу (на фото — группа 2).

Это обусловлено тем, что группа безопасности устанавливается на выходе из котла. Вывод воздуха из системы я делал в самой верхней её точке. При использовании заводского устройства (показано на рис. справа) может оказаться, что воздухоотводчика, установленного на самой группе безопасности, может быть и не достаточно, и потребуется установка дополнительного воздухоотводчика. Это важный момент с точки зрения настройки и работоспособности системы отопления.

Определение рабочего объёма мембранного бака

Пересечение красных стрелок (см. таблицу) показывает нам величину рабочего объёма расширительного бака при выбранных параметрах давления в системе и давления подпора в баке. Получим: 35 литров х 0,4 = 14 литров. То есть рабочий объём моего бака при указанных параметрах составляет 14 л воды. Сделаем перепроверку: 295 литров х 5 % = 14,75 литра, что можно считать допустимым в пределах погрешностей.

Таким образом, в процессе работы системы отопления выбранный расширительный бак общим объёмом 35 литров имеет возможность компенсировать прирост объёма воды при нагревании в пределах 14 литров, при изменении температуры воды в пределах 10- 95 градусов.

На этом обычно все рекомендации по выбору, расчёту и настройке параметров системы отопления заканчиваются. И начинается головная боль у владельца. Потому что всё выбрано и рассчитано вроде бы правильно, но давление воды в системе скачет, со временем падает, требуется регулярная доливка и т. д. Где уж тут говорить об удобстве эксплуатации?

По крайней мере, мне пришлось столкнуться со следующим проблемами после изготовления и запуска своей системы отопления:

  1. Через определённое время давление в системе постепенно снижалось, и требовалось доливать воду. Это вредно для системы и хлопотно.
  2. Более того, после добавления воды в систему ситуация стабилизировалась на некоторое время, а затем всё повторялось сначала. И так — несколько раз за отопительный сезон.
  3. Кроме того, диапазон разброса давления тоже вызывал некоторое недоумение. Расширительный бак есть, компенсировать температурное расширение воды, по расчёту, должен. Но по факту получается по-другому.

После некоторых размышлений я пришёл к выводу, что имеющиеся в сети рекомендации не позволяют добиться нормального результата. А для стабильной работы системы отопления нужны дополнительные настройки и регулировки.

Этап № 4

Дальше я рассуждал очень просто.

Поскольку всё посчитано, проверено, перепроверено по разным методикам, но всё равно работает нестабильно, то причина должна быть в чём-то другом.

Расчёты, выполненные до начала эксплуатации системы отопления, не соответствуют фактическим параметрам, полученным в рабочих условиях. В частности, при первичном заполнении системы водой вместе с ней в систему поступает некоторое, пусть и небольшое, количество воздуха. Кроме того, в зависимости от качества монтажа воздух в системе отопления может оставаться запросто. Поэтому, когда я залил в систему 295 литров воды, часть резервуара занимал воздух. После начала эксплуатации системы, в процессе неоднократного цикла нагрева — остывания, а также циркуляции воды в системе, воздух выводится из системы отопления. Соответственно, объём воды в системе за счёт вывода воздуха снижается. Давление в системе (в абсолютном значении) начинает падать.

Доливать воду, как я уже отмечал, бессмысленно. Так возникла идея поднять давление в самом баке. За счёт увеличения «начального стартового» давления в баке часть воды из бака компенсирует тот объём воздуха, который был выведен из системы в процессе эксплуатации.

Показания манометра (на фото справа) превысили начальное предустановленное давление в баке, до работы давление подпора было 0,5 бар, в процессе подкачки при эксплуатации давление выросло до 0,7 бар. Но «верить» показаниям будет не совсем правильно, так как бак в рабочем состоянии находится под дополнительным воздействием столба воды. Поэтому его показания в большей степени можно считать ориентировочными.

Кстати, в процессе манипуляций я выявил, что воздух из бака подтравливал через штуцер, что также приводило к постепенному снижению давления. Такую возможность нужно иметь в виду.

Обязательно обратите внимание рабочее давление в системе.

Как видно из фото, при температуре на выходе из котла 60 градусов, рабочее давление в системе составляет 1, 05 атм. Температура воды в обратке немного выше 40 градусов.

Выпуск воздуха и подкачку бака придётся выполнить несколько раз. Всё зависит от качества монтажа системы и, соответственно, наличия в ней воздуха.

Мне, например, пришлось это делать раз пять, с интервалом день-два. В итоге при открытых воздухоотводчиках воздух не идёт, только вода. На этом первую часть регулировки можно считать законченной.

Чтобы хоть как-то наглядно представить физическую сущность процессов настройки системы в рабочем режиме, посмотрим ещё раз на таблицу в тексте. Красным выделены начальные настройки. Зеленым цветом показано, что в процессе настрйки мы фактически изменяем стартовые параметры, которые смещаются вправо (зелёная стрелка) и которые примут какое-то промежуточное значение.

Следующая регулировка связана с окончательной настройкой рабочего давления в системе. В принципе, она может и не понадобиться, если вас всё устраивает. Если вы используете, как в моём случае, российский котёл, то допустимый рабочий диапазон давления очень маленький. Поэтому, если при максимальном нагреве котла рабочее давление в системе будет превышать допустимое, то потребуется его снизить. Это можно сделать экспериментальным путём. Я, например, рабочее давление в системе установил равным 0,9 атм при температуре воды в котле 60 гр. Это было сделано только для того, чтобы иметь «запас» по допустимому давлению при работе котла при максимальной температуре равной 95 градусов.

Нужно понимать, что полностью вывести воздух из системы не так просто, как кажется. Поэтому вполне возможно, что настройку придётся повторить через некоторое время. Для одной системы это придётся сделать через 2 — 3 месяца, для другой — может в следующий отопительный сезон. Самое главное, ни в коем случае нельзя добавлять воду из крана.

Ниже приведены параметры работы моей системы отопления, которых удалось добиться в результате настройки системы.

Рабочий цикл «нагрев — остывание»

(Измерения проводил при температуре «за бортом» минус 23,7 оС, в доме — плюс 23,6 оС)

  • Нагревание (от 40 оС до 60 оС), время нагревания — 20 мин.
  • Остывание (от 60 оС до 40 оС), время остывания — 1 час 25 мин.
  • Таким образом, длительность одного полного цикла составляет (1час 25 мин.+ 20 мин.) = 1 час 45 мин.
  • При указанных параметрах, рабочее давление, в цикле (40-60-40), меняется на 0,1 атм (если точно — 0,07 атм).

Некоторые замечания

  1. Настройка системы в вашем конкретном случае может занять большее время, чем у меня, так как многое зависит от конкретной реализации. А в отдельных случаях, когда в системе имеются большие недочёты, процесс может затянуться на очень долгое время. Возможно, у вас даже не получится вообще добиться приемлемого результата без проведения дополнительных работ (например, изменения мест установки воздухоотводчиков, замены отдельных приборов и т. д.).
  2. В моей системе котёл настроен на низкотемпературный режим работы (более 67 о С. вода не нагревается по определению). Это стало возможным благодаря тщательному утеплению дома. В случае большего перепада температур в котле диапазон давления в рабочем режиме системы может оказаться большим.
  3. Очень часто в форумах задают вопрос о допустимых изменениях давления для котла. Критерием правильности работы системы отопления можно считать следующие параметры работы системы отопления:
  • В нижней граничной точке (минимальная температура воды в котле) давление не должно опускаться ниже значения в таблице.
  • При максимальной температуре воды в котле рабочее давление не должно превышать максимально допустимое давление (если выше, нужно дополнительно, повторно настраивать систему).

При выполнении этих система не будет приносить вам никаких хлопот.

Sealed Systems и важность расширительного бака

Технический

Масло

Герметичные системы и важность расширительного бака

|

Сегодня все больше и больше систем отопления дома представляют собой герметичные системы. Инженеры-теплотехники, которые проектируют и работают над такими системами, должны понимать важность достаточного расширения системы, поэтому в этом блоге Фил Стэнли, менеджер по обучению Grant UK, более подробно рассматривает эту тему и объясняет важность расширительного бака.

Описание расширительного бака
С момента появления в Великобритании в начале 1980-х герметичные системы стали нормой для бытовых систем отопления. Герметичная система отопления должна включать в себя все следующие компоненты: расширительный бак, предохранительный клапан (PRV) (иногда называемый предохранительным клапаном), манометр и заправочный контур. Из этих элементов, возможно, наименее понятным является расширительный бак.

Как мы все знаем, когда вода нагревается, она расширяется и требует большего объема. Поскольку система в основном представляет собой замкнутый контур, состоящий из котла, трубопроводов и радиаторов, необходимо обеспечить некоторое пространство для расширения воды. Вот почему требуется расширительный бак.

Расширительный бак в основном состоит из контейнера, разделенного водонепроницаемой резиновой мембраной — с водой в системе с одной стороны и обычно азотом или воздухом с другой.

Для проверки и увеличения или уменьшения давления в заправке воздуха или азота на воздушной стороне расширительного бака установлен клапан Шредера.Это точно такой же тип клапана, который используется в автомобильных шинах. Фактически, если у вас есть протекающий клапан Шредера, из-за которого давление воздуха в сосуде постоянно падает, может потребоваться просто замена вставки клапана (доступной в любом магазине аксессуаров для автомобилей или велосипедов)!

Выбор правильного размера
Использование емкости правильного размера жизненно важно для правильной работы системы, а также для предотвращения возможного повреждения котла.

Правильный размер емкости зависит от нескольких факторов:

  • Регулировка предохранительного клапана
  • Давление наполнения резервуара / начального заполнения системы (в холодном состоянии)
  • Общее количество воды в системе (включая все трубопроводы, радиаторы и сам бойлер).

Имея эту информацию, можно легко найти требуемый размер расширительного бака, используя таблицу выбора, приведенную в «Разделе« Герметичные системы отопления »» Руководства по проектированию бытового отопления CIBSE (или в BS7074-1: 1989). Руководство по проектированию систем домашнего отопления CIBSE также дает метод оценки содержания воды в системе.

Некоторые котлы поставляются с расширительным баком, установленным на заводе. Типичными примерами этого являются большинство котлов Combi или котлов System, но не забывайте проверять размер емкости, необходимый для общего содержания воды в системе (как указано выше).Может оказаться, что емкость, установленная в котле, недостаточно велика для системы, и потребуется дополнительная емкость, чтобы компенсировать разницу.

Проверка давления наддува воздуха
Следует помнить, что давление наддува воздуха для расширительного бака можно правильно проверить только тогда, когда система холодная и давление в системе равно нулю. Начальное давление нагнетаемого воздуха всегда должно быть больше статического давления системы отопления на резервуаре.

Например, если высота до верха самого высокого радиатора от центра расширительного бака составляет, скажем, 4 метра, это будет статический напор, равный 0.4 бар на судне. Таким образом, в этом случае давление наддува воздуха должно быть немного выше 0,4 бар при измерении на клапане Шредера на расширительном баке.

Типичное давление наддува воздуха составляет 0,5 бар для бунгало и 1,0 бар для двухэтажных домов. Когда система заполнена, давление в системе (видимое на манометре системы) в идеале должно быть на 0,2 бара больше, чем давление наддува воздуха. Таким образом, если система находится в двухэтажном доме с давлением наддува воздуха 1,0 бар, давление в системе (холодное) будет равно 1.2бар.

Помните… важно проверять давление воздуха наддува в системе и расширительном баке при каждом обслуживании, чтобы убедиться, что бак по-прежнему работает правильно и правильно настроен для системы, в которой он установлен.

Фил Стэнли

Менеджер по обучению в Grant UK

Какое безопасное давление для системы водяного отопления?

Опубликовано: 19 января 2015 г. — составлено Дэном Холоханом

Категории: Горячая вода

Член сообщества Wall задает этот вопрос: Какое «безопасное» рабочее давление в фунтах на квадратный дюйм для водогрейной системы отопления и каков «безопасный» диапазон температур для работы котла?

Один участник отвечает:

Максимальное давление, которое котел должен когда-либо видеть, указано на бирке котла — обычно 30 или 50 фунтов на квадратный дюйм.Давление, на которое рассчитана система, обычно составляет от 12 до 25 фунтов на квадратный дюйм для двухэтажного дома и от 18 до 25 фунтов на квадратный дюйм для трехэтажного дома. Рабочая высокая температура не должна превышать 200 F, но 180 F — это нормальная максимальная расчетная температура. Это зависит от типа системы и бойлера, и во многих случаях рабочая температура будет намного ниже.

Другой участник говорит: :

Вы должны прочитать спецификации производителя.Большинство бытовых систем водяного отопления работают под давлением на 5 фунтов на квадратный дюйм больше, чем давление, необходимое для подъема воды от наполнительного клапана до самой высокой точки в системе. В моем доме на Кейп-Коде, с котлом на полу гаража, манометр показывает от 12 до 15 фунтов на квадратный дюйм (циферблат слишком мал, чтобы показывать более точно). Максимальное давление, которое мне разрешено, составляет 30 фунтов на квадратный дюйм, потому что при этом давлении открывается предохранительный клапан. Это характерно для бытовых водогрейных котлов.Что касается температуры, мой бойлер отключится, если температура превысит 205 F. Они не хотят, чтобы вода закипала. Однако более важным является минимальная температура возвратной воды. В обычном котле вы не хотите, чтобы дымовые газы конденсировались в дымоходе, поэтому температура возврата обычно должна быть выше 140 F, чтобы котел не ржавел, а дымоход не вышел из строя. В конденсационном котле вы хотите, чтобы возвратная вода была как можно более холодной, не допускающей замерзания, чтобы получить максимальную конденсацию и, как следствие, более высокую эффективность.

И третий должен добавить:

Давление воды в водяном котле не должно превышать 12-15 фунтов на кв. Дюйм. Он должен иметь давление, достаточное только для того, чтобы поднять воду на несколько футов выше самой высокой точки в системе трубопроводов. Настройка на 12 фунтов на квадратный дюйм поднимет воду на 28 футов выше наполнительного клапана. Настройка 15 фунтов на квадратный дюйм поднимет воду до 34 футов. При 12 фунтах на квадратный дюйм точка кипения на заправочном клапане / манометре составляет 246 F. При 28 ‘это 212 F. Если уровень воды недостаточно высок из-за недостаточного давления заполнения, давление всасывания на контуре может вызвать закипание первой воды, идущей из котла на котле горячего пуска.Если вы установите давление в системе выше, чем необходимо, вы уменьшите пространство для расширения системы. Если у вас одноэтажное ранчо с подвалом, 12 фунтов на квадратный дюйм должны быть всем, что вам когда-либо понадобится. Для двухэтажного мыса не должно быть больше 15 фунтов на квадратный дюйм. Мыс обычно составляет 34 фута от земли до пика крыши.


6 причин, по которым ваша система центрального отопления теряет давление! »Эксперты по отслеживанию и доступу

Постоянно ли показывает манометр системы центрального отопления, что вы теряете давление? Вы постоянно пополняете свою систему центрального отопления? Вы обеспокоены тем, что у вас может протечь вода?

Что ж, вы неплохо начали получать ответы на эти вопросы, обратившись за помощью в нужное место!

Первое, что нужно понять, это падение давления (скажем, примерно с 1.От 5 бар до 0,5 бар в типичной системе) означает потерю воды примерно в три литра или около того: немного, если растянуть ее на несколько дней! Фактически, в течение недели это падение давления означает потерю воды чуть больше столовой ложки воды в час — немного!

Однако утечка воды — это утечка, и это (небольшое количество) воды куда-то уходит, и даже столовая ложка воды в час в неправильном месте может со временем нанести большой ущерб.

Видео, демонстрирующее, как складываются все капли!

Естественно думать, что вода должна течь из трубопроводов, часто в стыках, закопанных под полом или в каком-то столь же недоступном месте, и это действительно может иметь место.

Тем не менее, есть несколько других мест, из которых может протекать вода, и всегда стоит сначала проверить их, прежде чем просить нас отследить и получить доступ к любым утечкам из трубопроводов центрального отопления.К ним относятся:

Клапан сброса давления котла (PRV): он предназначен для защиты от слишком ВЫСОКОГО давления в системе, позволяя воде вытекать путем нажатия на пружину, если давление превышает примерно 3 бар. Часто это выходит из строя, когда вода непрерывно течет по нему точно так же, как течь в трубе.

Это можно проверить, посмотрев на трубу PRV, выходящую из внешней стены рядом с котлом — и обычно за втулкой! — и убедитесь, что с конца трубы не течет вода.Если надеть полиэтиленовый пакет на конец трубы, вы сможете дольше проверять наличие воды.

Расширительный бак:

Это небольшой металлический резервуар, обычно красного цвета, часто расположенный внутри или рядом с бойлером или рядом с водонагревателем, в котором резиновый лист или диафрагма отделяют воду центрального отопления от сжатого воздуха. и это может привести к утечке и утечке воды в «только воздух».

Обычно на баке есть клапан Шредера, похожий на клапан велосипедной шины.Если его середина нажата и вода выйдет наружу, диафрагма разорвалась и, вероятно, является причиной утечки. Обратите внимание, что давление воздуха в резервуаре должно составлять примерно 1–1,5 бар.

Клапаны радиатора:

Клапаны на обоих концах радиатора (как TRV, так и запорные защитные клапаны) могут протекать; если это большая утечка, это обычно очень очевидно, так как видно, как вода течет по трубе и пропитывает ковер. Однако, если утечка очень мала, вытекающая вода немедленно испаряется из горячей трубы, поэтому место выглядит сухим.Иногда это может происходить на нескольких радиаторах одновременно, и совокупный эффект этих крошечных утечек может быть причиной потери давления в системе.

Это можно проверить, обернув тканевой бумагой все соединения клапанов радиатора и проверив, не станет ли она влажной или сморщенной.

Автоматические воздуховыпускные отверстия:

Более редко, но если в системе центрального отопления генерируется слишком много воздуха или газа, они вылетают из вентиляционного отверстия и вызывают потерю давления.

Это можно проверить, временно затянув колпачок (он похож на колпачок клапана велосипедной шины и может быть латунным или пластиковым) и посмотреть, прекратится ли падение давления.

Теплообменник:

В редких случаях теплообменник в котле может протекать, и иногда это очевидно, так как под котлом будет лужа воды. В противном случае, особенно на более новых котлах, вода будет вытекать из трубы для конденсата, которая в любом случае должна пропускать воду.

Проверить это сложнее, но конденсатопровод должен пропускать воду только при работающем котле; если при холодном бойлере идет постоянная струйка воды, это может быть источником падения давления.

Накопитель горячей воды:

В редких случаях змеевик в водонагревателе может протекать, в результате чего вода из центрального отопления смешивается с горячей водой, выходящей из крана горячей воды.

Часто горячая вода слегка обесцвечивается.

Если эти вещи были проверены (особенно PRV, расширительный бак и радиаторные клапаны), а давление все еще падает, то утечка из трубопроводов может показаться вероятной — и именно здесь мы вступаем! Наши специалисты по обнаружению утечек будут отслеживать утечку неразрушающим образом, используя термические, акустические, картографические методы, методы определения влажности и индикаторного газа, смешанные с самым важным из ингредиентов — опытом! а затем получить доступ к негерметичному стыку или трубе или обнажить их.

Если вы сомневаетесь или просто хотите получить совет, позвоните нам в службу поддержки Trace and Access Experts

.

Интернет-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии.

курсов.

Russell Bailey, P.E.

Нью-Йорк

«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей компании

имя другим на работе. «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком.

с деталями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

в моей работе ».

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал «.

Хесус Сьерра, П.Е.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения. «

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент для ознакомления с курсом

материалов до оплаты и

получает викторину «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «.

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

.

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам ».

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основе какой-то неясной раздела

законов, которые не применяются

«нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве.

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

Доступно и просто

использовать. Большое спасибо «.

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Джозеф Фриссора, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает напечатанная викторина во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев «.

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.Модель

испытание потребовало исследований в

документ но ответов были

в наличии. «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением ожидаю сдачи дополнительных

курсов. Процесс прост, и

намного эффективнее, чем

вынуждены ехать «.

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для Professional

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать где

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

до метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

на ваш промо-адрес который

сниженная цена

на 40%. «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительно

сертификация. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материалы были краткими, а

хорошо организовано. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Building курс и

очень рекомендую

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса по этике в Нью-Джерси были очень хорошими.

хорошо подготовлены. »

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

.

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и всесторонний ».

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по моей линии

работ.»

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Никакой путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Луан Мане, П.Е.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

Вернитесь, чтобы пройти викторину «.

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродский, П.Е.

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материалы для изучения, а потом вернуться.

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат. Спасибо за создание

процесс простой ».

Фред Шейбе, P.E.

Висконсин

«Положительный опыт.Быстро нашел курс, который соответствовал моим потребностям, и прошел

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилась возможность скачать документы для проверки содержания

и пригодность, до

имея платить за

материал

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не являющихся электротехниками».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, которому требуется

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в викторине онлайн и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

.

много различных технических областей за пределами

по своей специализации без

надо ехать.»

Гектор Герреро, П.Е.

Грузия

Требуются ли расширительные баки водонагревателя? — Home Inspection Insider

Расширительный бак водонагревателя (также известный как расширительный бак теплового расширения) — это предохранительное устройство, которое может помочь снизить риск повреждения водонагревателя и водопроводной системы из-за повышения давления в водопроводной системе. Прямо сейчас вы можете спросить себя: «Обязательно ли это иметь?» Что ж, давай узнаем, ладно?

Итак, нужны ли расширительные бачки водонагревателя? Большинство городов требует, чтобы жилищные водопроводные системы были закрытыми системами водонагревателя.Когда новый водонагреватель устанавливается в замкнутой системе, согласно строительным нормам требуется расширительный бак. Расширительные баки не требуются для открытых водопроводных систем.

Вам нужен лицензированный сантехник? Мы можем помочь!
Получите бесплатную оценку от лучших, проверенных и лицензированных сантехников в вашем районе!

Если у вас есть собственная система водоснабжения из колодца, вам также может быть интересно, требуется ли расширительный бак водонагревателя? В большинстве систем колодезной воды есть обратный клапан между напорным баком и домом.В этом случае система водоснабжения вашего колодца закрыта, и на вашем водонагревателе потребуется расширительный бак.

Открытая система водонагревателя позволяет горячей воде из водонагревателя беспрепятственно проходить из бака водонагревателя в линию подачи холодной воды и (если давление действительно высокое) в конечном итоге обратно в городскую систему водоснабжения. Это происходит, когда нет клапанов (таких как запорный клапан, обратный клапан и т. Д.), Препятствующих протеканию воды в системе подачи холодной воды.

A закрытая система водонагревателя означает, что горячая вода не может распространяться в систему подачи холодной воды за пределы запорных или обратных клапанов. Проблема с замкнутой системой заключается в том, что горячая вода остается в ловушке, и ей некуда расширяться. Это увеличивает давление в трубопроводе подачи водопровода, что может привести к повреждению системы.

Обычно местные строительные нормы и правила требуют наличия расширительного бака водонагревателя. Расширительные баки используются для защиты от взрыва водонагревателя.Давайте рассмотрим эту идею ниже. Также мы разберемся, что такое расширительный бак для воды и зачем его устанавливать. Итак, если вы готовы узнать все, что вам нужно знать о расширительных баках водонагревателя, продолжайте читать…

Что такое расширительный бак?

Как упоминалось выше, расширительный бак водонагревателя — это предохранительный механизм, который снижает возможное повреждение вашей водопроводной системы под давлением. Его иногда называют баком теплового расширения, и он часто требуется по закону для большинства крупных городов Северной Америки.

Поскольку вода естественным образом расширяется при нагревании (процесс известен как тепловое расширение), дополнительный объем воды создается каждый раз при срабатывании резервуара.

Было подсчитано, что стандартный бак водонагревателя на 50 галлонов расширяется примерно до 52 галлонов при нагревании до температуры 120 градусов по Фаренгейту. Этот дополнительный объем воды вызывает повышение давления, которое, если оно достаточно значительное, может со временем повредить ваш водонагреватель, сантехнику и водопроводные трубы.

Для чего нужен расширительный бак?

Расширительный бак водонагревателя действует как устройство перелива. Он поглощает излишки воды, образующиеся при расширении объема воды в результате приложенного тепла. Он также учитывает изменения давления подачи, вызванные поступлением в резервуар новой воды.

В открытой водопроводной системе расширяющаяся вода может стекать обратно в городское водоснабжение с помощью двухходового клапана, что устраняет необходимость в расширительном баке для воды.

Однако во многих домах все еще есть закрытая система водоснабжения, которая в основном представляет собой систему с односторонним (обратным, обратным или понижающим давление) клапаном.Дополнительному объему некуда деваться, вызывая тепловое расширение, что может привести к повреждению вашего водонагревательного устройства под высоким давлением.

Удерживают ли воду расширительные баки?

В расширительном баке для воды содержится воздух, который по своей природе очень герметичен. Когда вода нагревается и расширяется, эта избыточная жидкость перетекает из нагревательного блока в расширительный бак, где сжимается воздух. Таким образом, освобождая место для увеличенного объема воды. Таким образом, давление воды не достигает значительного уровня, что помогает свести на нет возможное повреждение резервуара, арматуры и / или труб под давлением.

Какой размер расширительного бачка мне нужен?

Важно правильно подобрать размер расширительного бачка для воды и подобрать его, чтобы он соответствовал вашему отопительному агрегату. Какой из них выбрать, зависит от двух основных факторов: размера водонагревателя (емкость в галлонах) и давления воды в системе трубопроводов. Эту информацию можно получить на заводской этикетке нагревателя и / или позвонив в местную компанию по водоснабжению.

В этой статье мы обсудим расширительные баки для воды, специально предназначенные для жилых помещений.Для нагревательного блока на 40 или 50 галлонов требуется расширительный бак ST-5, тогда как для блока на 60 или 80 галлонов требуется бак ST-8.

Какой расширительный бак для воды самый лучший?

Для стандартного бака емкостью 50 галлонов тепловой расширительный бак AMTROL ST-5 — это выбор Amazon и бестселлер! В качестве портативного варианта попробуйте расширительный бак для питьевой воды Watts DET-5 на 5 галлонов. Давайте рассмотрим каждый пункт более подробно. Что лучше всего, тот, который вы выберете, может быть доставлен прямо к вашей двери всего за два дня! Зайдите в Интернет сегодня и оцените каждую модель!

AMTROL ST-5 Тепловой расширительный бак

Этот расширительный модуль доступен по цене и поможет защитить ваш отопительный агрегат от повреждений под давлением воды.Общий рейтинг 4,7 / 5, простота установки 4,9 / 5 и стоимость 4,7 / 5.

Обеспечивает надежное соединение с водонагревателями, предотвращая опасное повышение давления воды. Он предварительно заряжен при давлении 40 фунтов на квадратный дюйм и соответствует Закону о бессвинцовой продукции. Выберите вариант на 2 или 4,5 галлона, изготовленный из высококачественного бутилкаучука и фитингов из нержавеющей стали марки 304, обеспечивающих длительную работу.

Вт DET-5 5-галлонный расширительный бак для питья

Этот расширительный бак является доступным и портативным.Он имеет общий рейтинг 4,3 из 5 и отлично подходит для любого дома, который страдает от преждевременного повреждения оборудования (например, водонагревателя) или бытовой техники (включая стиральные и посудомоечные машины).

Это также помогает с раздражающими (и часто дорогостоящими) проблемами с водопроводом, такими как протекающие краны, работающие туалеты или стук труб. Он поставляется с предварительным давлением 20 фунтов на квадратный дюйм и прост в установке. Это отличная цена — чуть меньше 70 долларов (без учета стоимости доставки).

Как установить расширительный бак для воды

Лучше всего устанавливать расширительный бак для воды сразу после установки нового водонагревателя.Большинство резервуаров должны поставляться с собственными инструкциями по эксплуатации, но ниже я описал простой пошаговый процесс на случай, если они этого не сделают. Детали, необходимые для этого проекта «сделай сам», включают:

  • ¾ оцинкованный ниппель 4 дюйма
  • оцинкованный тройник
  • ¾ оцинкованный колено
  • 2-дюймовый оцинкованный ниппель
  • Соединительный материал труб
  • Лента сантехника

Четыре необходимых установки Шаги для расширительного бачка водонагревателя включают следующее:

Шаг первый

Установите тройник наверху водонагревателя, чтобы нанести водопроводную ленту и герметик для соединения труб на ниппель, прикрепленный к агрегату.Обязательно поверните тройник в том направлении, в котором должен двигаться баллон, а затем надежно затяните его.

Шаг второй

Оберните водопроводную ленту с обеих сторон ниппеля, а затем нанесите герметик для соединения труб поверх ленты водопроводчика. Прикрепите колено к соске и прикрутите одну сторону к тройнику. Перед затяжкой убедитесь, что он направлен прямо вверх.

Шаг третий

Подготовьте резьбу на расширительном баке воды с помощью сантехнической ленты и герметика для стыков труб. Надежно закрепите бак на локтевом суставе.

Шаг четвертый

Подготовьте конец ниппеля, идущий поверх тройника, с помощью ленты сантехника и герметика для труб. Прикрепите ниппель к тройнику, соединив его с гибкой линией водонагревателя.

Проблемы с водопроводом, вызванные высоким давлением воды

Высокое давление воды может вызвать множество проблем с водопроводом в вашем доме. Давление воды не должно превышать 80 фунтов на квадратный дюйм. Если это произойдет, приспособления (включая водонагреватели), краны, запорные клапаны и детали туалета выйдут из строя раньше.Вот почему так важно установить расширительный бак для воды. Это поможет в долгосрочной перспективе, предотвратив как дорогостоящие счета за ремонт сантехники, так и преждевременную замену прибора.

Ниже приведен список бытовых проблем, вызванных тепловым расширением:

  • Удар труб
  • Короткий срок службы водонагревателя
  • Короткий срок службы стиральной машины
  • Короткий срок службы посудомоечной машины
  • Протекающие краны
  • Выплескивание из аэраторов смесителя
  • Работа туалеты

Заключение

В заключение, расширительный бак для воды еще называют расширительным баком теплового расширения.По сути, это защитное устройство, которое может помочь снизить риск повреждения вашей водопроводной системы из-за давления. Большинство городов требует (по закону), чтобы насосные системы были закрыты и оборудованы расширительными баками.

В открытой водопроводной системе расширяющаяся вода может стекать обратно в городской водопровод. Однако в закрытой системе, подобной той, что используется в большинстве домов в Северной Америке, избыточному объему воды некуда деваться, поэтому требуется расширительный бак для воды, чтобы снизить риск повреждения водонагревателя под высоким давлением.

Расширительный бак для воды может сэкономить деньги в долгосрочной перспективе за счет сокращения дорогостоящих ремонтов сантехники и бытовой техники, часто связанных с тепловым расширением. Если у вас грохот трубы, протекающие краны, работающие туалеты или неисправный водонагреватель, стиральная или посудомоечная машина, скорее всего, ваш дом страдает от последствий теплового расширения.

Установка довольно проста и безопасна, если вы выполните шаги, описанные выше или в сопроводительном руководстве по эксплуатации устройства.Такие устройства, как расширительный бак теплового расширения AMTROL ST-5 и расширительный бак для питья Watts DET-5 на 5 галлонов, долговечны, доступны по цене и доступны на сайте Amazon.com. Посмотрите их сегодня! Удачи в ваших будущих проектах по установке дома.

Если у вас есть

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

Пар и конденсат — общий обзор паровой системы

Котельная — общий обзор паровой системы —

Котел — сердце паровой системы. Типичный современный блочный котел приводится в действие горелкой, которая направляет тепло в трубы котла.

Горячие газы от горелки проходят вперед и назад до 3 раз через ряд трубок, чтобы обеспечить максимальную передачу тепла через поверхности трубок окружающей котловой воде.Когда вода достигает температуры насыщения (температуры, при которой она закипает при таком давлении) образуются пузырьки пара, которые поднимаются к поверхности воды и лопаются. Пар выпускается в пространство наверху, готовый войти в паровую систему. Запорный или коронный клапан изолирует котел и его давление пара от технологического процесса или установки.

Если пар находится под давлением, он будет занимать меньше места. Паровые котлы обычно работают под давлением, поэтому меньший котел может производить больше пара и передавать его к месту использования с помощью трубопроводов с малым диаметром.При необходимости давление пара снижается в точке использования.

Пока количество пара, производимого в котле, равно количеству пара, выходящего из котла, котел будет оставаться под давлением. Горелка будет работать для поддержания правильного давления. Это также поддерживает правильную температуру пара, поскольку давление и температура насыщенного пара напрямую связаны.

Котел имеет ряд приспособлений и элементов управления, обеспечивающих его безопасную, экономичную, эффективную работу и постоянное давление.


Типовой кожухотрубный котел с дымовой трубой

Питательная вода
Важно качество воды, подаваемой в котел. Он должен иметь правильную температуру, обычно около 80 ° C, чтобы избежать теплового удара котла и обеспечить его эффективную работу. Он также должен быть надлежащего качества, чтобы не повредить котел. На изображении ниже показана сложная система питающего резервуара, в которой вода нагревается за счет впрыска пара.

Обычная неочищенная питьевая вода не совсем подходит для бойлеров и может быстро привести к их пенообразованию и образованию накипи.Котел станет менее эффективным, а пар станет грязным и влажным. Срок службы котла также сократится.

Поэтому воду необходимо обрабатывать химическими веществами, чтобы уменьшить количество содержащихся в ней примесей. Обработка питательной воды и нагрев происходит в питательной емкости, которая обычно находится высоко над котлом. Питательный насос будет добавлять воду в бойлер при необходимости. Нагревание воды в баке также снижает количество растворенного в ней кислорода. Это важно, так как насыщенная кислородом вода вызывает коррозию.

Продувка
Химическое дозирование питательной воды котла приведет к присутствию в котле взвешенных веществ. Они неизбежно собираются в нижней части котла в виде шлама и удаляются с помощью процесса, известного как нижняя продувка. Это можно сделать вручную — обслуживающий котел будет использовать ключ, чтобы открыть продувочный клапан на установленный период времени, обычно два раза в день.

Другие примеси остаются в котловой воде после обработки в виде растворенных твердых частиц.Их концентрация будет увеличиваться, поскольку бойлер производит пар, и, следовательно, бойлер необходимо регулярно очищать от части его содержимого, чтобы снизить его концентрацию. Это называется контролем общего количества растворенных твердых веществ (контроль TDS). Этот процесс может выполняться автоматической системой, которая использует либо зонд внутри котла, либо небольшую камеру датчика, содержащую образец котловой воды, для измерения уровня TDS в котле. Как только уровень TDS достигает заданного значения, контроллер подает сигнал на открытие продувочного клапана на установленный период времени.Потерянная вода заменяется питательной водой с более низкой концентрацией TDS, следовательно, общая TDS котла снижается.

Контроль уровня
Если уровень воды внутри котла не контролировался тщательно, последствия могли быть катастрофическими. Если уровень воды упадет слишком низко и трубы котла обнажены, трубы котла могут перегреться и выйти из строя, что приведет к взрыву. Если уровень воды станет слишком высоким, вода может попасть в паровую систему и нарушить процесс.

По этой причине используются автоматические регуляторы уровня. В соответствии с законодательством, системы контроля уровня также включают функции сигнализации, которые срабатывают, чтобы отключить котел и предупредить внимание, если есть проблема с уровнем воды. Распространенным методом контроля уровня является использование датчиков, измеряющих уровень воды в бойлере. На определенном уровне контроллер отправит сигнал питательному насосу, который восстановит уровень воды и отключится при достижении заданного уровня.Датчик будет включать уровни, при которых насос включается и выключается, и при которых активируются аварийные сигналы низкого или высокого уровня. В альтернативных системах используются поплавки.

В большинстве стран требуется наличие двух независимых систем сигнализации низкого уровня.

Поток пара на установку

Когда пар конденсируется, его объем резко уменьшается, что приводит к локальному снижению давления. Это падение давления в системе создает поток пара по трубам.

Пар, образующийся в котле, должен подаваться по трубопроводу к месту, где требуется его тепловая энергия. Первоначально будет одна или несколько магистральных труб или паропроводов, по которым пар от котла будет проходить в общем направлении паропроизводящей установки. Меньшие патрубки могут распределять пар по отдельным частям оборудования.

Пар при высоком давлении занимает меньший объем, чем при атмосферном давлении. Чем выше давление, тем меньший диаметр трубопровода требуется для распределения заданной массы пара.

Качество пара
Важно обеспечить, чтобы пар, выходящий из котла, поступал в технологический процесс в надлежащем состоянии. Для этого трубопровод, по которому пар проходит по установке, обычно включает сетчатые фильтры, сепараторы и конденсатоотводчики.

Сетчатый фильтр — это форма сита в трубопроводе. Он содержит сетку, через которую должен проходить пар. Любой проходящий мусор будет задерживаться сеткой. Фильтр следует регулярно чистить, чтобы избежать засорения.Мусор следует удалять из потока пара, поскольку он может нанести большой вред растениям, а также может загрязнить конечный продукт.


Типовой фильтр Y-типа

Пар должен быть как можно более сухим, чтобы обеспечить эффективный отвод тепла. Сепаратор — это корпус в трубопроводе, который содержит ряд пластин или перегородок, которые прерывают путь пара. Пар ударяет по пластинам, и любые капли влаги в паре собираются на них, а затем стекают со дна сепаратора.

Пар выходит из котла в паропровод. Изначально трубопровод холодный, и тепло передается к нему от пара. Воздух, окружающий трубы, также холоднее пара, поэтому трубопровод начнет отдавать тепло воздуху. Изоляция, установленная вокруг трубы, значительно снизит эти тепловые потери.

Когда пар из распределительной системы попадает в пар, использующий оборудование, пар снова будет отдавать энергию за счет: а) нагрева оборудования и б) продолжения передачи тепла технологическому процессу.Когда пар теряет тепло, он снова превращается в воду. Неизбежно пар начинает это делать, как только выходит из котла. Образующаяся вода известна как конденсат, который стремится стекать в нижнюю часть трубы и уносится вместе с потоком пара. Его необходимо удалить в самых нижних точках распределительного трубопровода по нескольким причинам:

  • Конденсат плохо передает тепло. Пленка конденсата внутри установки снижает эффективность передачи тепла.
  • Когда воздух растворяется в конденсате, он становится коррозионным.
  • Скопившийся конденсат может вызвать шумный и разрушительный гидроудар.
  • Недостаточный дренаж приводит к негерметичным соединениям.

Устройство, известное как конденсатоотводчик, используется для выпуска конденсата из трубопроводов, предотвращая выход пара из системы. Это можно сделать несколькими способами:

  • Поплавковая ловушка использует разницу в плотности пара и конденсата для управления клапаном.Когда конденсат попадает в сифон, поплавок поднимается, и рычажный механизм поплавка открывает главный клапан, позволяя конденсату стекать. Когда поток конденсата уменьшается, поплавок опускается и закрывает главный клапан, предотвращая утечку пара.
  • Термодинамические ловушки содержат диск, который открывается для конденсата и закрывается для пара.
  • В биметаллических термостатических ловушках биметаллический элемент использует разницу температур между паром и конденсатом для управления главным клапаном.
  • В термостатических ловушках с уравновешенным давлением маленькая капсула, заполненная жидкостью, чувствительная к теплу, приводит в действие клапан.

После использования пара в технологическом процессе образовавшийся конденсат необходимо слить с завода и вернуть в котельную.

Снижение давления
Как упоминалось ранее, пар обычно вырабатывается под высоким давлением, и давление, возможно, придется снизить в точке использования либо из-за ограничений давления в установке, либо из-за температурных ограничений процесса.

Это достигается с помощью редукционного клапана.

Steam в точке использования

Существует большое количество различных установок, использующих пар. Несколько примеров описаны ниже:

  • Сковорода с рубашкой — Большие стальные или медные сковороды, используемые в пищевой и других отраслях промышленности для варки различных продуктов — от креветок до джема. Эти большие сковороды окружены рубашкой, наполненной паром, который нагревает содержимое.
  • Автоклав — Камера, заполненная паром, используемая для целей стерилизации, например, медицинского оборудования, или для проведения химических реакций при высоких температурах и давлениях, например, для отверждения резины.
  • Нагревательная батарея — Для обогрева помещения пар подается к змеевикам в батарее обогревателя. Нагреваемый воздух проходит по змеевикам.
  • Обогрев технологического резервуара — Заполненный паром змеевик в резервуаре с жидкостью, используемый для нагрева содержимого до желаемой температуры.
  • Vulcaniser — большая емкость, заполненная паром и используемая для вулканизации резины.
  • Corrugator — серия валков с паровым нагревом, используемых в процессе гофрирования при производстве картона.
  • Теплообменник — Для нагрева жидкостей бытового / промышленного назначения.

Управление процессом
Любая установка, использующая пар, потребует определенного метода управления потоком пара. Постоянный поток пара при одном и том же давлении и температуре часто не является тем, что требуется — постепенно увеличивающийся поток потребуется при запуске, чтобы мягко нагреть установку, и как только процесс достигнет желаемой температуры, поток необходимо уменьшить.

Регулирующие клапаны

используются для управления потоком пара.Привод, см. Рисунок 1.3.6, — это устройство, которое прикладывает силу для открытия или закрытия клапана. Датчик отслеживает условия в процессе и передает информацию контроллеру. Контроллер сравнивает условия процесса с заданным значением и отправляет корректирующий сигнал на привод, который регулирует настройку клапана.

Существуют различные типы управления:

  • Клапаны с пневматическим приводом — Сжатый воздух подается на диафрагму в приводе для открытия или закрытия клапана.
  • Клапаны с электрическим приводом — Электродвигатель приводит в действие клапан.
  • Самодействующий — Контроллера как такового нет — датчик заполнен жидкостью, которая расширяется и сжимается в ответ на изменение температуры технологического процесса. Это действие применяет силу для открытия или закрытия клапана.

Удаление конденсата с установки

Часто образующийся конденсат легко выводится из установки через конденсатоотводчик. Конденсат попадает в систему отвода конденсата.Если он загрязнен, его, вероятно, отправят в канализацию. Если нет, то содержащуюся в нем ценную тепловую энергию можно сохранить, вернув ее в питательный бак котла. Это также снижает затраты на воду и очистку воды.

Иногда внутри паровой установки может образовываться разрежение. Это затрудняет отвод конденсата, но надлежащий отвод из парового пространства поддерживает эффективность установки. Затем, возможно, придется откачать конденсат.

Для этого используются механические (паровые) насосы.Эти насосы или насосы с электрическим приводом используются для подъема конденсата обратно в питательную емкость котла.

Механический насос, см. Изображение справа, показан сливающим воду из растения. Как видно, пароконденсатная система представляет собой непрерывный контур. Как только конденсат попадает в резервуар, он становится доступным для повторного использования в котле.

Источник (частично) для этой страницы: Spirax Sarco

Как исправить повышенное давление в котле

На эффективность котла влияют несколько факторов.Все детали системы отопления должны быть в хорошем рабочем состоянии. Достаточное количество топлива должно быть постоянно в наличии, будь то дизельное топливо, природный газ или мазут. В резервуаре для воды всегда должно быть достаточное количество воды. Настройки температуры и давления также должны быть правильными. Иногда может наблюдаться повышение давления в системе. Ниже приведены четыре возможных причины и действия, которые необходимо предпринять.

Расширительный бак

Проверьте расширительные баки котла на Amazon.

Находится в задней части системы обогрева.Он регулирует повышение давления в системе. Иногда возникает необходимость повторно создать давление в этом сосуде, чтобы предотвратить частое повышение давления в установке. Сначала выключите котел. Слейте всю воду из радиаторов. Затем с помощью велосипедного или ножного насоса создайте в емкости давление от 1 до 1,5 бар. Залейте в радиаторы. Включите систему. Теперь он должен работать правильно, без проблем с давлением.

Расширительный бак

Расширительные баки на Amazon

Предполагается, что эта функция приспособлена к увеличению уровня воды в системе.Засорение трубы, ведущей в расширительный бак, может помешать плавному течению воды. Проверьте соединительную трубу на предмет засоров. Со временем возможно скопление грязи и мусора. Очистите трубу и вставьте ее обратно в систему.

Слишком много воды в расширительном баке и слишком мало воздуха также могут вызывать частое повышение давления. Если нижняя часть резервуара не кажется более горячей, чем верхняя, это указывает на чрезмерное количество воды. Эту воду нужно слить из емкости. Для этого сначала выключите котел.Затем закройте запорный водяной кран и дайте системе остыть. Присоедините шланг к комбинированному клапану расширительного бачка. Комбинированный клапан будет выпускать воду из системы и впускать воздух.

Следует слить 3–4 галлона воды. Если ваша система более старая модель, вряд ли в ней будет комбинированный клапан. Просто закройте вентиль между расширительным баком и бойлером, а затем полностью слейте воду из бака. Откройте краны подачи воды и снова заполните систему. Давление должно оставаться стабильным при последующем использовании.Расширительный бачок тоже может иметь дефект. Лучше всего заменить бак, если он выглядит поврежденным или изношенным.

Воздушный шлюз

Иногда в систему отопления может попадать воздух. Воздушные карманы могут вызвать повышение давления. Чтобы исключить воздушные карманы, необходимо удалить воздух из системы отопления. Это поможет стабилизировать давление. Возьмите небольшой ключ в строительном магазине. Объясните, что вам нужно удалить воздух из бойлера. Вставьте ключ в паз на радиаторе. Медленно поверните его, чтобы сбросить давление, пока не достигнете желаемого уровня.

Клапаны неисправны

Иногда клапан в системе может быть неисправен. Это может вызвать просачивание воды в отопительный контур. После этого давление будет продолжать расти выше рекомендованного уровня. Клапан сброса давления откроется, и из него начнет капать вода. Замените неисправный клапан, чтобы исправить ситуацию.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
