Дымоход для твердотопливного котла — расчет, схема, высота, диаметр, монтаж

Продолжая начатую тему, думаю обсудить в этом обзоре дымоход для твердотопливного котла. Почему именно его? Потому что этот вид «дымовой трубы» будет универсальным. Покупая, например, секции сэндвичей с хорошим утеплением, и монтируя дымоход для ТТ котла, вы разом «убиваете четырех зайцев» — он будет пригоден для установки дровяного котла, угольного, пеллетного, а также для установки стальной или чугунной отопительной печи.

То же самое касается и одностенных труб из нержавеющей стали с толщиной стенок от 0,8 – 1,0 мм. То есть, дымоход для твердотопливного котла может быть использован не только для ТТ теплогенератора, но и для некоторых других типов котлового оборудования.

Хотя, как известно, очень хорошо — тоже не хорошо. Некоторые модели газовых и дизельных котлов не совсем корректно работают со старыми дымовыми трубами. Виноват в этом избыточно большой диаметр дымохода для твердотопливного котла, который был установлен до этого.

Так, давайте начинать.

«Дымовая труба» в разрезе или «Где схема, брат?»

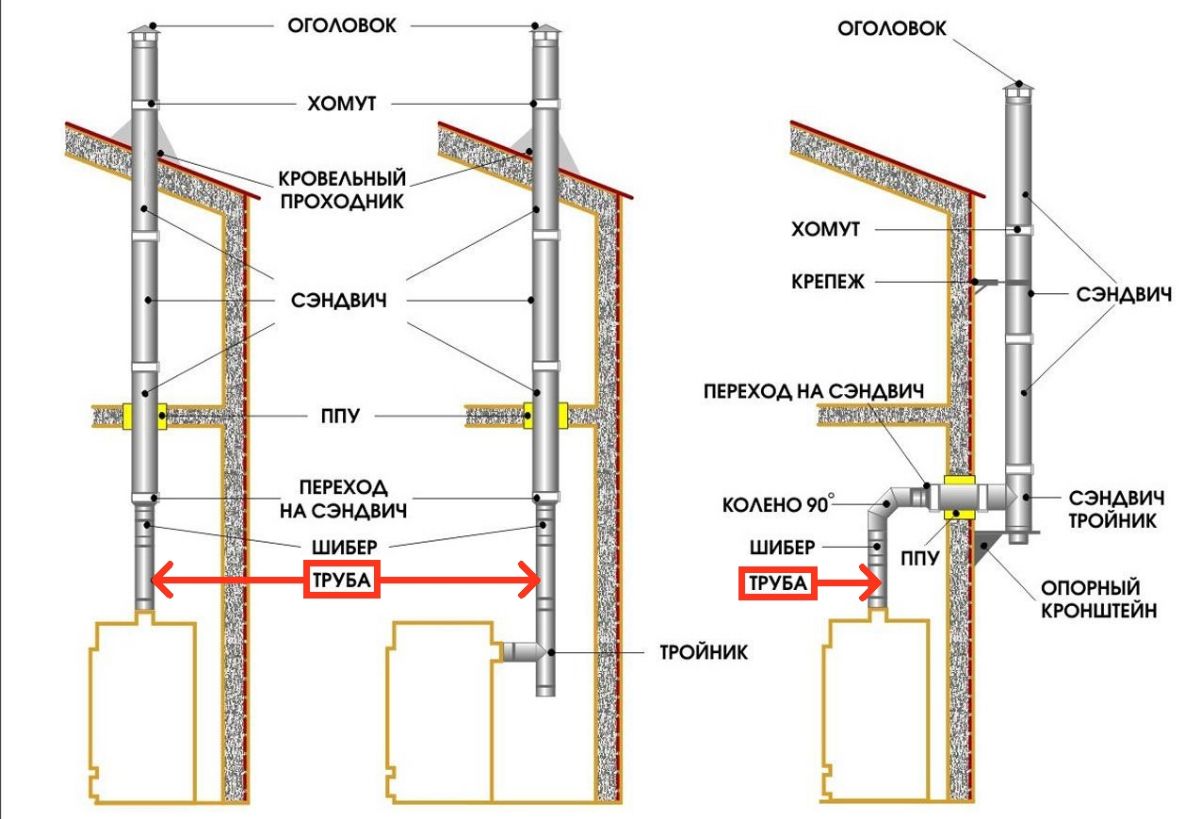

В этом пункте приводится схема дымохода для твердотопливного котла – она довольно универсальна и может быть использована во многих случая монтажа. Годится такой вариант при установке в любых типах домов, с любым типом материалов стен – от кирпича и монолитного бетона до деревянного каркаса.

Типовая схема дымохода для твердотопливного котла подразумевает возможность вывода дымовой трубы через стену вбок и затем наверх, либо через перекрытия вертикально вверх и потом через кровлю.

Если говорить об эффективном удалении дымовых газов из топки, то основными факторами, влияющими на эффективность этого процесса, будут:

Высота дымохода
Диаметр дымохода
Длина разгонного участка
Утепление дымовой трубы

Эти 4 пункта важны, остальные – по желанию.

Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы

Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является параметром критическим. Что это значит? Это значит, что если у вас недостаточно высокий дымоход, тяга в топке котла будет также недостаточная. Это может привести не только к плохому сгоранию топлива, но и к «опрокидыванию тяги», когда, вместо того, чтобы выводится наружу, дымовые газы будут проникать внутрь помещения.

Это чревато выбросом в жилые помещения угарного газа, который смертельно опасен для человека.

Угарный газ не имеет ни цвета, ни запаха. Потому «угореть» можно не заметно и погибнуть, не просыпаясь.

Убедил я вас в том, что не надо экономить на «лишнем» метре трубы?

Требуемая высота дымохода для твердотопливного котла или для отопительной печи, для каждой отдельной модели котла или печи, а также для разных тепловых мощностей, в обязательном порядке прописывается в паспорте на котловое оборудование. При этом в паспорте пишется иногда «минимальная» высота, а иногда «просто» высота.

Минимальную высоту соблюдать обязательно, а «просто» высота – это нижний предел для проведения экспериментов с тягой ТТ котла. Плоховато тянет при минимальной высоте? Добавляем еще полметра – метр дымовой трубы. И так далее.

При проведении этих экспериментов, не забывайте, что летом, особенно в сырую теплую погоду, тяга будет хуже, чем в морозную и сухую зимой. Поэтому, если монтаж дымохода твердотопливного котла производится зимой, вы должны понимать, что летом тяга при установленной высоте будет хуже, чем в момент монтажа.

Минимальный диаметр дымохода для твердотопливного котла или печи также указывается в паспорте на купленный котел или печь. Если паспорта у вас нет, то практически на любую модель сейчас есть таблицы в Интернете.

Можно немного заузить или расширить сечение дымовой трубы, изменив диаметр не более, чем на 5 мм в ту или другую сторону.

Это не сильно скажется на тяге. Если же, например, взять вместо 150мм трубы 120мм, то можете легко получить проблемы с эффективным сжиганием топлива в некоторых моделях ТТ котлов и печей.

«Лечится» этот эффект обычно удлинением дымохода, однако и увеличение высоты не всегда приводит к требуемому результату.

Что же касается чрезмерного увеличения диаметра дымохода, то это чревато тем, что дымовые газы, не успев отдать тепло теплообменнику будут быстро покидать топку котла. Что называется «тепло будет улетать в трубу».

Разгонный участок дымовой трубы

В случае с использованием разгонного участка, подключение твердотопливного котла к дымоходу может производиться вертикально или горизонтально. Сразу после начального короткого патрубка или тройника будет идти не менее 1 метра разгонной вертикальной трубы. Она служит для того, чтобы «запускать» тягу. Далее вы можете уже устанавливать горизонтальные участки и ответвления, но не более 0,5 метра в длину.

Если на выходе из котла или печи установить сразу длинный горизонтальный участок до 0,5 метра в длину без предварительного «разгона», то можно на небольших диаметрах дымовой трубы (95-120мм) получить недостаточную тягу.

К чему это приведет – писалось выше.

Вообще, расчет дымохода для твердотопливного котла производится инженерами завода на стадии проектирования котлового оборудования. А нам, как пользователям, остается только следовать заводским рекомендациям.

Что не исключает, однако, просчетов самого завода и, как следствие, наших последующих экспериментов в высотой дымохода, его диаметром и прочими характеристиками.

Зачем утеплять дымоход для твердотопливного котла?

Для чего нужно утеплять дымоход для твердотопливного котла? Для того, чтобы дымовые газы на выходе из котла не охлаждались слишком быстро. Современные ТТ котлы и так являются устройствами с максимально повышенным КПД. Это значит, что конструкция котла обеспечивает максимальный «отбор» тепловой энергии у дымовых газов в процессе их «путешествия» по теплообменнику котла.

Значит, исходящие дымовые газы, попадая в дымоходную трубу, уже имеют предельно низкую температуру. А если они еще будут продолжать отдавать тепло сквозь стенки трубы в окружающие помещения или уличный воздух, то их движение будет все более замедляться.

А значит, опять не будет нормальной тяги в дымоходе.

Чтобы такого не происходило, дымоходная труба для твердотопливного котла или печи должна быть утеплена. Для этой цели проще всего использовать готовые сэндвичи, которые представляют собой двойные цилиндры из нержавеющей стали, пространство между которыми заполнено базальтовым утеплителем или вермикулитом.

Чем лучше утеплен сэндвич, тем меньше теряют температуру исходящие дымовые газы, тем лучше тяга в таком дымоходе по сравнению с неутепленным.

Труба дымохода для твердотопливного котла, собранная из сэндвичей по 1,0 и 0,5 метра имеет еще ряд преимуществ, кроме основного – улучшения тяги:

Кроме применения сэндвичей, утепленный дымоход для твердотопливного котла можно получить еще 3 способами:

Утеплить старую дымовую трубу базальтовым утеплителем или вермикулитом.
Использовать старую кирпичную трубу от котла или печи, загильзовав ее вставками из нержавеющей трубы.
Смонтировать утепленный керамический дымоход

Первые два способа относятся к разряду бюджетных. Третий способ – наиболее затратный. Зато он заставит вас забыть о «дымоходном вопросе» на долгие годы.

Устройство дымохода для твердотопливного котла, изготовленного из керамических секций хорошо видно на представленной ниже схеме.

Такому дымоходу не страшен конденсат и он не подвержен коррозии. Кроме того, труба из керамики чрезвычайно огнестойка и не прогорает так, как стальная.

Дымоход для твердотопливного котла: какой лучше, высота, крепление

Одной из важнейших деталей котла, работающего на твердом топливе, считается дымоход. Через него отводятся в атмосферу топочные газы и сажа. Он обеспечивает высокую эффективность работы котла и большое КПД.

Интенсивная эксплуатация дымоходной трубы приводит к засорению. Уменьшается сечение, продукты горения не могут быстро проходить. В результате снижается тяга, устройство начинает работать в тяжелом режиме, уменьшается КПД.

Чтобы не происходило накопление сажи, а котел нормально функционировал, дымоходную трубу нужно изготавливать из соответствующих материалов по грамотно выполненным чертежам. Кроме того, очень важно правильно рассчитать диаметр и сечение.

Тяга

Когда система имеет недостаточную тягу, происходит плохое прогорание топлива. В результате происходит образование сажи. Она постепенно забивает проход трубы, уменьшая его сечение.

Можно конечно добиться усиление тяги, увеличив сечение дымоходной трубы. Но это не приведет к положительному результату. Тепло котла просто покинет помещение через трубу. Чтобы можно было регулировать тягу, котел оборудуется специальными заслонками.

Появление тяги основано на разнице температуры в помещение и окружающей среды. Тяга становится максимальной, когда наступают большие холода. Достаточно небольшой разницы температуры, чтобы продукты горения не оседали на поверхность трубы, а уходили в атмосферу. Это может произойти при одном условии. Дымоходную трубу нужно правильно спроектировать и установить.

Когда котел начинает работать, уличный воздух подается в топочный отдел. Благодаря чему, происходит поддержка процесса горения. Отработанные газы направляются в дымоход и стремительно выбрасываются наружу.

При недостаточном диаметре трубы, отработанные газы начинают накапливаться внутри топочной. В результате, очаг начинает затухать, в помещении наблюдается сильное задымление.

Сила тяги зависит от нескольких факторов:

Длина трубы.
Наличие поворотов.
Загибы.

К примеру, присутствие прямого угла в конструкции, сильно уменьшает ее проходимость. Это становится заметным, когда происходит уменьшение атмосферного давления. Чтобы исправить такую ситуацию, в тягу устанавливают специальный стабилизатор.

Дополнительные особенности дымохода

Он должен не реагировать на большую температуру. Поэтому в твердотопливном котле устанавливают дымоход, изготовленный из особо термостойких материалов. Когда в таком котле сгорает уголь или дрова, температура дыма намного превышает температуру сгорания газа. Например, температура дыма газового котла не превышает 200 градусов. При сгорании древесины, температура может превышать 300 градусов. Если котел отапливается углем, температура достигает 600 градусов. Иногда происходит скачок температуры. Она начинает повышаться при распалке.

Запрещается проводить распалку камеры горения твердым топливом, бензином, а также другими горючими веществами. Этот вариант может стать причиной возгорания сажи из-за прогоревшего дымохода. Категорически запрещается подобным образом пытаться удалить загрязнения.

Химическая нейтральность

Когда котел использует для работы твердое топливо, должны применяться материалы, нейтрально относящиеся к воздействию химических элементов. Не забывайте, что образующийся конденсат имеет в своем составе большое количество серной кислоты. Именно поэтому материал дымохода должен не бояться агрессивной кислотной среды

Надежность

Такое требование остается очень важным для работы котла и тяги. Однако многих останавливает цена, они просто забывают о безопасности. Конечно, намного легче, заменить полностью вышедший из строя дымоход. Но если будет отсутствовать тяга, помещение начнет наполняться угарным газом. Он не имеет никакого запаха, поэтому можно просто заснуть в комнате и больше никогда не проснуться.

Как рассчитать сечения дымохода

При выборе, нужно предварительно измерить, имеющееся сечение патрубка. Он должен иметь такие же размеры. Желательно чтобы размеры совпадали. Если диаметр будет больше, произойдет падение давления, уменьшится сила тяги.

Запрещается работа двух твердотопливных котлов с одним дымоходом. Каждый должен быть оборудован отдельной трубой. При правильном подборе диаметра, а также грамотно произведенном монтаже, всегда будет хорошая тяга.

Размер сечения (кв. м) определяется по формуле:

объём расходуемого топлива (м3/с) / скорость газов.

Дымоход может иметь разную форму сечения:

Круг.
Прямоугольник.

Для нормальной работы можно воспользоваться любым вариантом, однако круглое сечение все же намного предпочтительней. При движении дыма внутри трубы, происходит его спиральное закручивание. Любая посторонняя деталь в трубе, создает противодействие движению газового потока.

Если внутренняя поверхность трубы будет шероховатой, произойдет уменьшение скорости газа. Когда дым при круговых движениях, сталкивается с прямым углом, происходит резкая смена траектории, возникает перемешивание. В результате сажа оседает в углах.

Потребуется постоянная, тщательная чистка.

Из каких материалов должны изготавливаться вытяжные трубы

При большом разнообразии материалов, для работы дымохода можно использовать только несколько видов. Основными являются:

Кирпич.
Металл.
Керамика.

Самыми популярными остаются трубы, выложенные из кирпича. Они способны выдержать очень большую температуру. Ее максимум достигает 1000 градусов. Сегодня на крыше современных дорогих коттеджей можно заметить оригинальную трубу, выложенную из еврокирпича. Однако при внимательном рассмотрении, можно заметить, из кирпичного дымохода видны вставленные внутрь трубы. Они могут быть стальными или сделанными из керамики. Объясняется это очень просто. Один кирпич не годится для нормальной работы. Другими словами, он будет работать, но не очень долго. Его быстро разрушит едкий конденсат. Поэтому в кирпичную трубу вставляют вкладыш. Свободные полости заполняют утепляющим материалом.

Сэндвич трубы сделанные из керамики, способны выдержать очень большую температуру. Она может превышать 1200 градусов. Это значение намного выше, чем максимальная температура дыма, после сгорания угля.

Такой трубе не страшен конденсат и любые атмосферные явления. Отвод конденсата происходит через специальное сливочное отверстие. Иногда для этого под концом лейки делают дополнительную емкость. Дымоходную трубу из керамики устанавливают на фасаде или внутри здания.

Дымоход марки «Schiedel Uni», если произойдет возгорания сажи, способен справиться с такой термической нагрузкой. При горении сажа нагревается до температуры 1100 – 1200 градусов.

Недостатки керамики

Не отличаются красивым внешним видом. Их стоимость намного выше стальных аналогов. Чтобы установить такие трубы, требуются строительные навыки и опыт. Эти трубы остаются популярными у потребителей, имеющих небольшой уровень дохода.

Металлический дымоход

Для его изготовления используют обычную сталь или нержавейку. К сожалению, стальные дымоходы, не могут противостоять

агрессивной среде. Когда котел будет работать постоянно, труба в очень короткое время станет непригодной для работы, она может быть причиной возникновения пожара.

В состав применяемой нержавеющей стали входят специальные добавки, состоящие из нескольких химических элементов

Титан.
Никель.
Молибден.

Именно они спасают нержавейку от коррозии. Для установки

в котлах используются, следующие марки стали:

В их состав входят вещества, позволяющие стали выдержать температуру в пределах 700 – 800 градусов. Эти марки стали, не боятся появления конденсата, они нейтральным к кислотам, не вступают в реакцию с другими агрессивными веществами.

Стоимость дымохода, сделанного из нержавейки доступна среднему покупателю. Он считается наиболее подходящим для установки в котле на твердом топливе.

Стеклянный дымоход

Встречается очень редко. К его положительным качествам можно отнести:

Невысокая тепловая инертность.
Никогда не появляется коррозия.
Оригинальный вид.

Стоимость подобной конструкции очень высока. Поэтому она встречается очень редко. Кроме того, ее монтаж очень трудоемок и стоит больших денег.

Устройство и монтаж

Когда проводится монтаж металлического дымохода, работы начинаются снизу, постепенно двигаясь вверх. Трубы можно соединять несколькими путями:

По движению дыма.
По конденсату

Когда котел подключается к дымоходу согласно первому варианту, монтаж происходит от котла. Второй вариант, наоборот, к котлу. Металлическое сооружение состоит из нескольких деталей:

Стакан.
Сэндвич трубы.
Сборник конденсата.
Искрогаситель.
Оголовок.
Очиститель.

Чтобы создать надежное соединение устанавливаются:

Переходники.
Тройники.

Стыки скрепляются хомутами с внешней стороны.

Технологические требования

Необходимо соблюдать следующие технические требования:

Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
Запрещается наличие прогибов.
Очень важна длина (3 — 6 метров).
Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
Возвышение оголовка над крышей должно превышать 100 см.
Крепление трубы к стене, выполняется с шагом 1,5 метра.
Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.

Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.

Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.

Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.

Высота трубы

Этот размер определяется СНиП, который устанавливает определенные параметры:

Если кровля имеет плоский вид, дымовая труба должна над ней возвышаться на 1,2 метра.
Если дымоход расположен около конька, а расстояние менее 1,5 метра, он должен возвышаться над коньком на 0,5 метра и более.
При расположении трубы в диапазоне 1,5 — 3 метра до конька, она не должна находиться ниже линии конька.
Если расположение дымовой трубы от конька превышает 3 метра, ее высота должна находиться на линии, проходящей от конька, выдержав угол 10 градусов, относительно линии горизонта.

Для определения высоту дымохода учитывается большое количество показателей. Параметры, представленные выше касаются только газового оборудования. Чтобы осуществить точный расчет необходимо воспользоваться услугами специализированной компании.

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

ДБН В 2.5-20–200.

НАПБ А.01.001–2004.

Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.

Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.

Если имеется горизонтальный участок, его длина не должна превышать один метр.

В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.

Как подключить дымоход

Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.

Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.

Как собираются детали

Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.

Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.

Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».

Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.

Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.

Фиксация дымохода

Труба крепится к стене только специальными материалами.

Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.

Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.

Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.

Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.

При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.

Проход сквозь перекрытия

Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.

Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.

Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.

Завершающий этап строительства

Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.

Обычно верхушка трубы закрывается дефлектором или красивым грибком.

Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.

Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.

Начало работы дымохода

Еще раз проверить, что около дымохода не находятся горючие или быстро воспламеняющиеся предметы, чтобы не возник пожар.

С деталей снимается защитная плёнка.

Открывается шибер, регулирующий силу тяги.

Правильный дымоход для твердотопливного котла своими руками: материалы и инструкция

Сразу после монтажа твердотопливного котла следует начинать создание системы для выброса газа и дыма. Выполнение этой работы можно поручить наемным мастерам, но это будет стоить денег. Самостоятельный монтаж позволит не только сэкономить, но и полностью разобраться в устройстве дымохода, что полезно для его дальнейшей эксплуатации и обслуживания.

Заказать или сделать дымоход для твердотопливного котла своими руками – что выгоднее?

Дымоход своими руками

Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.

Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.

Устройство дымохода

Независимо от применяемого для монтажа материала, все дымоходы для твёрдотопливных котлов конструктивно схожи. Система дымоудаления состоит из одинаковых функциональных компонентов:

Дымоход. Цилиндрический или прямоугольный участок, через который из котла выводятся продукты горения. Должен изготавливаться из прочного и устойчивого к нагреву материала.
Сборник конденсата. Из курса физики все помнят, что разогретый воздух при соприкосновении с холодной поверхностью образуется на ней конденсат – небольшие скопления влаги. Чтобы капли воды не стекали в котел, дымоход нужно оборудовать средством для их удаления из системы. Сборник конденсата оборудуется в нижней его части, который не контактирует с котлом напрямую, а соединяется через тройник.
Шибер – заслона для прекращения подачи воздуха в систему из котла. Шибер необходим для экономной работы – чтобы после прекращения работы котла блокировался выход теплого воздуха во внешнюю среду.

Это типовая дымоотводная схема. При работе с конкретными материалами она может иметь небольшие отличия и дополнения. К примеру, стальные дымоотводы оснащают компенсатором линейной деформации. Он отвечает за герметичность и надежность системы, потому что постоянные циклы нагрева и охлаждения ведут к расшатыванию дымохода. Это снижает плотность состыковки компонентов.

Правила монтажа

Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
Стенки не должны быть уже 10 см, включая изоляцию.
Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
Максимальная длина горизонтальных участков в системе – 1 м.
Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.

Как рассчитать диаметр дымохода для твердотопливного котла

Высота, м.	Отношение сечений топочного отверстия и дымовой трубы
Цилиндрическая труба	Квадратная труба
4-8	0,83	0,72
8-12	1	0,9
12-16	1,12	1
16-20	1,25	1,1

Требования к дымоходу

Прежде чем приступать к постройке дымоотвода, мы рекомендуем основательно изучить инструкцию по эксплуатации, прилагаемую к котлу. Этот документ содержит строгие требования к тому, какими параметрами должен обладать дымоход, идеально подходящий для данной модели котла. При отсутствии таких сведений (или при полной уверенности в своих навыках) можно строить его, выбирая материал на своё усмотрение. Ключевые требования, которые нельзя игнорировать:

Для эффективного выведения газа дымоход должен иметь наиболее вертикальную конструкцию.
Площади поперечных сечений трубы и отводящего патрубка котла должны быть как минимум равными, а лучше, если первая будет больше второй.
Обязательно нужен дефлектор (оголовок).
Если материал крыши легко воспламеняем, система надо в обязательном порядке оснастить искрогасителем.
Дефлектор нужно монтировать в зоне ветрового подпора.

Как определить зону ветрового подпора? Найдите высшую точку ближайшей преграды, изменяющей направление воздушных масс. Это может быть дерево, соседнее здание, конек кровли. От этой точки необходимо провести к дымоходу прямую линию под углом в 45˚. Все, что находится под ней, будет входить в пространство ветрового подпора. При определенном направлении ветра воздух из этой зоны нарушает тягу, усиливает её (увеличивается расход топлива, падает КПД котла), или вовсе делает её обратной.

Дымоход собирается очень просто, поочередной вставкой его элементов друг в друга. Но этот монтаж разделяют на два способа:

По конденсату. Компоненты соединяются с учетом направления стока конденсата. Это необходимо в системе, которая не оснащена сборником испарений.
По дыму. Детали конструкции соединяются в соответствии с тем, куда движется газ.

В системах со сборником конденсата часть конструкции собирается по первому принципу, а остаток – по второму.

Сила тяги

Известно, что на интенсивность выведения и сброса нагретого дыма и газа во внешнюю среду непосредственно влияет тяга. Это – ключевая характеристика дымоотводной системы, демонстрирующая коэффициент её полезного действия. На силе тяги сказывается поперечное сечение дымохода, диаметр и высота:

чем уже верхняя часть, тем скорее выходит газодымовая масса;
ускорить тягу помогает минимизация наклонных или горизонтальных частей и ответвлений, то есть создание как можно более вертикального дымоотвода.

Определение эффективности

Причина малого КПД – неверная сборка системы, слабая стыковка компонентов. В большинстве случаев эти ошибки заметны на момент сборки, поэтому легко устраняются. Иначе для устранения недостатков приходится демонтировать собирать дымоход снова.

Признак высокого КПД – заметный гул в трубах, сопровождающий работу котла. Скорость выведения дыма регулируется с помощью шибера, частично перекрывающего дымоход.

Виды дымоходов

Дымоход из кирпича

Классический вариант, который применялся с древних времен и сохранил актуальность в наши дни. Кирпичный дымоход имеет смысл сооружать только для котла, имеющего большой коэффициент полезного действия. Существенная часть энергии уходит на нагрев толстых стенок из материала. Система, построенная на котле со слабым КПД, в этом случае будет иметь очень плохой отвод газа.

Преимущества:

Кирпич термоустойчив, он выдерживает прохождение продуктов горения, нагретых до +900˚C.

Недостатки:

Разрушаемость. Накопление сажи и оседание конденсата на стенках дымохода приводит к тому, что кирпич трескается и скалывается. Для решения этой проблемы внутрь кирпичной трубы вставляют стальную.

Правила возведения

Для надежной постройки такого дымоотвода нужно четко понять суть процессов и разбираться в схеме укладки кирпича. Насадную трубу нужно делать вперевязку, в строгом соответствии со схемой кладки. Эта часть по высоте не должна подниматься выше верхнего края 5-7 ряда кирпича.

Затем нужно сделать распушку. Это значит, что внешний периметр дымохода увеличивается, а внутренний остается прежним. Распушка очень важна, потому что обеспечивается теплоизоляцию системы, то есть непосредственно сказывается на КПД. То, сколько рядов кирпича укладывается в районе распушки, диктуется толщиной перекрытия между этажами. Однако после подъема на верхний этаж, нужно поднимать распушку не меньше чем на 1-2 ряда относительно пола.

Затем сооружается стояк. Его ведут через последний этаж, после чего он увеличивается на 0,5 кирпича по мере приближения к крыше. Этот участок системы называется «выдрой». Он самый широкий и строится из 8-9 рядов. Выдра нужна для тепловой изоляции канала выведения дыма и предотвращения попадания мусора или погодных осадков внутрь помещения. Последний шаг в постройке выдры – создания пологого ската из цемента, переходящего в трубную шейку. Размеры шейки и стояка одинаковы.

Шейка укладывается из 6-7 рядов кирпича, а после нее строится оголовок из 2-3 рядов. Поверх дымохода следует поставить колпак для защиты от дождя, снега и мусора. Для подробного рассмотрения порядка возведения кирпичного дымохода рекомендуем посмотреть видео.

Дымоход из стали

Эти дымоходы изготавливаются из обычной стали или нержавейки. Из-за более длительного срока службы второй вариант гораздо более востребован. Конструкции из обычной стали служат, как правило, от 3 до 5 лет.

Преимущества материала:

Термоустойчивость. Сталь устойчива перед горячими дымовыми и газовыми массами (до 700˚C).
Стойкость к влаге. Это значит, что конденсат не влияет на долговечность и надежность системы.
Доступная цена.

В отличие дымоходов из стекла или кирпича, стальные можно дополнять некоторыми деталями по ходу эксплуатации. Для монтажа системы дымоудаления подходит нержавеющая сталь марок 321, 316 и 316L.

Дымоход из сэндвич-панелей

Хороший, но не самый выгодный материал для возведения дымоотвода. Становится все более востребованным, особенно в монтаже наружных систем дымоудаления. Имеет плюсы, но, естественно, не лишен недостатков.

Преимущества материала:

панели оснащаются жаропрочной прослойкой и теплоизоляционным материалом еще на этапе производства;
конструкция компактна и легко собирается;
эксплуатация этих труб не сопровождается образованием конденсата;
гладкая внутренняя поверхность создает турбулентность, которая ускоряет вывод дыма и газа, а также препятствует оседанию сажи на стенках;
материал пожаробезопасен.

Недостатки:

дымоход из сэндвич-панелей значительно дороже аналогов;
срок службы конструкции составляет, в среднем, 10-15 лет;
постепенно соединения становятся менее плотными.

Керамический дымоход

Считается лучшим выбором для создания безопасных, долговечных и надежных дымоходов для твердотопливных котлов. Включает в себя три слоя:

внутренний – керамическая труба;
средний – утепляющий слой из невоспламеняемой минеральной ваты;
внешний – каркас из огнеупорного кирпича.

Плюсы:

устойчивость к газодымовому потоку с температурой до +900˚C;
зеркальная поверхность внутренних стенок не накапливает сажу;
на стенках не образуется конденсат;
материал не ржавеет под воздействием влаги;
дымоход из керамики подходит для котлов, работающих на любом топливе;
монтаж выполняется легко и оперативно;
у компонентов конструкции мало швов, чем обеспечивается высокая герметичность даже после долгой эксплуатации;
керамические дымоходы служат не меньше 30 лет.

Стеклянный дымоход

Дымоходы из этого вида материала лишь недавно появились на российском рынке и еще не успевали завоевать популярность или широкую известность. Среди преимущества материала можно отметить долговечность, прочность, жаростойкость и особенный внешний вид. Единственный, но очень заметный минус – очень высокая стоимость.

Как сделать дымоход из кирпича своими руками: схемы и инструкции

Как построить кирпичную дымоотводящую трубу

За и против конструкции
Элементы системы
Особенности проведения расчетов
Выбор материала
Технология процесса
Гильзование трубы

Эффективность, а главное, безопасность работы твердотопливного котла или печи во многом зависит от системы дымоотведения. Поэтому ей следует уделить особое внимание. В продаже можно найти множество современных стальных моделей, которые выпускаются промышленным способом. Их нужно только грамотно установить. Однако высокая стоимость и недостаточная долговечность нравятся не всем. Многие решают возвести дымоход из кирпича своими руками. Разберем все этапы этого процесса.

Традиционный вариант остается востребованным, несмотря на появление более современных моделей. Бесспорными достоинствами такой конструкции можно считать:

Длительный срок эксплуатации. Он прослужит не меньше 30 лет.
Относительно невысокая стоимость, особенно по сравнению со стальными или керамическими аналогами.

Кроме того, дымоотвод из кирпича — традиционный архитектурный элемент дома, который не только функционален, но и красив. Некоторые типы кровли, например черепица, хорошо сочетаются именно с ним.

Есть у системы и недостатки, причем значительные. Ее масса очень велика, по этой причине приходится строить надежное основание. Оно должно выдерживать значительную нагрузку. Строительство достаточно сложно и продолжительно по времени, тогда как стальные детали устанавливать намного легче и быстрее. Но и это еще не все минусы. Внутреннее сечение трубы имеет форму четырехугольника.

Это не хорошо, поскольку оптимальным вариантом в этом случае будет круг. В углах четырехугольного дымоотвода образуются завихрения, которые препятствуют нормальной тяге и затрудняют движение газов. Кроме того, внутренняя часть кирпичного дымохода для газового котла, как и любого другого, всегда шероховата, даже если ее оштукатурили. На такой поверхности легко откладывается и накапливается сажа, что приводит к уменьшению сечения прохода и ухудшению тяги.

И еще один значимый минус. Керамика чувствительна к кислотному конденсату, и под его воздействием быстро разрушается. Агрессивное вещество образуется в дымовых газах, температура которых ниже 90 С. Для традиционных печей и котлов это неактуально, потому что поток не успевает настолько остыть. А вот для современных экономичных моделей с низкотемпературным дымом это значимо. В таких случаях необходимо гильзование дымоотвода, иначе он быстро придет в негодность. Иногда для упрощения работ стальную трубу обкладывают кирпичом.

Дымоходы различаются по способу строительства на три основных типа:

Коренной. Сооружение возводится на отдельном фундаменте. Его минимальная глубина 30 см. Таким образом, дымоотвод является самостоятельным, он не связан с другими элементами генерирующей тепло установки. Для отвода газов используется специальный горизонтальный патрубок, который перекидывается к нему от котла. Таким образом, к примеру, сооружается кирпичный дымоход для металлической печи.
Насадной. Монтируется на верхней части печи. Последняя образует основание для трубы. Учитывая ее вес, на отопительный прибор ложится большая дополнительная нагрузка. Поэтому требуется провести расчеты, чтобы убедиться, что он ее выдержит. В любом случае, толщина печных стенок не может быть меньше двух блоков.
Настенный. В качестве дымоотвода используются каналы, проложенные внутри несущей стены. Оптимально, если с обеих сторон будут находиться отапливаемые комнаты, это поможет максимально сохранить тепло.

Коренные и насадные сооружения имеют похожую конструкцию, которую составляет несколько основных элементов. Рассмотрим их, начиная с нижней части.

Шейка или самый нижний участок дымовой трубы. Здесь находится отверстие с заслонкой. С ее помощью можно регулировать тягу.
Распушка. Так называется расширение, выполняемое на уровне перекрытия. Оно необходимо для защиты элементов перекрытия от чрезмерного нагрева и возможного воспламенения.
Стояк. Это участок, находящийся внутри чердачного помещения.
Проход через кровлю с обязательной теплоизоляцией, что предотвращает возгорание.
Выдра. Еще одно расширение, но уже над уровнем крыши. Выполняется с целью защиты участка соединения кровли и дымоотвода от попадания влаги. На внешней части выдры устраивают скат для удаления воды.
Оголовок. Еще одно расширение, располагающееся в верхней части сооружения. Защищает последнее от попадания осадков на поверхность.
Колпак или зонт. Деталь, закрывающая дымоотводящий канал от мусора, влаги и пыли.

Нужно знать, что расширения выполняются только с внешней части конструкции за счет увеличения толщины ее стенок. Размер канала остается неизменным.

Цель их проведения — выбрать оптимальную для обеспечения эффективной тяги высоту и сечение отводящего газы канала. Последняя характеристика очень важна. Если есть такая возможность, лучше всего провести профессиональные расчеты. Если нет, можно воспользоваться средними значениями. Различают три основных типоразмера, которые повсеместно используются:

Шестерка. Это труба квадратной формы, имеющая ряд из шести блоков. Размеры внутреннего канала 250х250 мм. Используется для русских печек и каминов, где требуется минимальное сопротивление потоку нагретых газов.
Пятерка. Дымоотвод с прямоугольным сечением, образован пятью элементами. Сечение 125х250 мм. Применяется для отопительных и варочно-отопительных приборов.
Четверка. Сооружение из четырех кирпичей в ряду. Размер — 125х125 мм. Устанавливается для твердотопливных котлов малой мощности и для кухонных плит.

При выборе высоты будущего сооружения следует принимать во внимание следующие нормативы:

Если кровельное покрытие пожароопасно, конструкция ставится выше него минимум на 150 см. Для невоспламеняемых материалов эта величина составляет 50 см.
Минимальное расстояние между оголовком и решеткой колосника составляет 500 см.
При возведении дымоотвода на коньке или на удалении не более 150 см от него, высота детали 50 см над уровнем крыши.
При монтаже сооружения на удалении от 150 до 300 см от коньковой части, его длина равняется высоте конька.
Если конструкция дальше 300 см от конька, разрешается, чтобы она выполнялась ниже его. Но линия, проведенная условно через конек и дефлектор, должна иметь уклон в 10°.

Для постройки дымохода подойдут только полнотелые огнеупорные блоки. Рекомендуемые марки от М150 и до М200. Материал выпускается трех сортов.

1 сорт. С нормально выдержанным временем обжига. Ровный, гладкий и плотный. Без выкрошившихся участков. Цвет ярко-красный. При простукивании звук звонкий и четкий.
2 сорт. Недожженые детали бледного оранжевого цвета. Пористые, рыхлые, с дефектами. При постукивании звучат глухо. Отличаются слабой морозостойкостью и теплоемкостью, плотность низкая.
3 сорт. Пережженные кирпичи. Их отличает темный красный цвет. Видны поры, задиры и сколы на поверхности. При постукивании чрезмерно звонкий звук. Хрупки, не морозостойки, плохо удерживают тепло.

Собирать дымоотводящую трубу следует только из материала первого сорта. Допускается использовать третий, но только для обустройства фундамента. Применение второго сорта исключено.

Никакой разницы между укладкой печного массива и дымоотводящей трубы нет. Используется глинопесчаный раствор и целые блоки. При выполнении расширений применяются детали размером в 3/4, 1/4, 1/8 и 1/2 от целого. Для их обработки оптимально использовать болгарку с алмазным керамическим диском. Рассмотрим ход работ.

1. Установка шейки

Кладка начинается с фундамента, если речь идет о коренном дымоотводе для металлической печи, например, или с верхней части теплогенератора для насадного. В любом случае очень важно соблюдать точность рядов. Элементы укладываются на раствор, слегка «утрясаются» рукой и простукиваются кирочкой. После чего обязательно контролируется горизонталь и вертикаль. Не доходя 4 рядов до перекрытия, шейка заканчивается.

2. Монтаж распушки

Предполагается, что толщина стенок увеличится вдвое, поскольку по нормативам расстояние от горячих газов до воспламеняемых конструкций должно составлять не меньше 250 мм. Толщина стенки шейки 125 мм, увеличить ее нужно за четыре ряда. Для этого каждый из них сдвигается на 1/8 кирпича относительно предыдущего. Делается это по схеме:

Внутренняя поверхность шахты складывается из элементов размером 1/8. Пространство между внешними деталями заполняется фрагментами 1/4.
Выполняется аналогично, но с частями 1/4 и 1/2.
Кладется также, но используются фрагменты 1/2 и 3/4.
Ряд выкладывается целыми блоками.

На этом этапе распушка должна дойти до уровня потолка. Далее выкладывают еще два или три ряда с обязательной перевязкой. После чего возвращаются к изначальным размерам кладки. Посмотреть, как выполняется распушка, можно на видео.

Видео: Дмитрий 62

3. Обустройство стояка

Кирпичное сооружение поднимают до уровня кровли. Обязательно отвесом контролируют вертикаль. Отклонений, даже самых небольших, быть не должно.

4. Формирование выдры

Чтобы правильно ее сложить, расширять стенки начинают после того, как край трубы поднялся над уровнем кровли. Выдру выкладывают в шесть рядов с отступом в каждом на 1/8 ширины детали. Для кладки можно применять цементный раствор. Учитывая, что работы ведутся на крыше, следует быть очень осторожным.

5. Укладка оголовка

После того, как выдра сформирована, переходят к начальному размеру постройки и поднимают ее на требуемую высоту. Затем за два ряда выкладывается последнее расширение. Первый сдвигается на 1/8, второй на 1/2.

Сделать это можно в процессе возведения конструкции, если по мере продвижения кладки вставлять внутрь фрагменты стальной трубы. Такая процедура достаточно проста. Сложнее загильзовать уже построенный дымоотводящий канал. Для этого:

На участке подключения отопительного прибора разбирается фрагмент отводящего газы канала на высоту, чуть большую размера самого длинного элемента вкладыша.
Поочередно ставят на место все детали, начиная с самой верхней. Отрезки подаются наверх, при этом освобождается место для расположенных ниже фрагментов.
После того, как гильза встанет на место, все свободное пространство между стенками и вкладышем заполняется любым невоспламеняющимся теплоизолятором.

По окончанию гильзовки монтажное отверстие закладывается и при необходимости штукатурится.

Может показаться, что построить дымоход из кирпича не так уж сложно. Однако на деле это не совсем так. Каждый этап постройки требует ответственного подхода, а процесс кладки своими руками предполагает наличие определенного опыта и навыков проведения таких работ. Только в этом случае можно получить хороший результат.

стоимость, доставка, оперативное выполнение монтажа

Автор Евгений Апрелев На чтение 3 мин Просмотров 573 Обновлено 06.12.2017

Для обеспечения безопасных условий работы отопительной системы в частном доме требуется забота о своевременном выводе образующихся отходов наружу. С такой функцией прекрасно справляется дымоход для твердотопливного котла, являющийся его важнейшей частью. Он может быть устроен из металлических или керамических труб, а также выложен из кирпича.

[contents]

Функции

С помощью дымохода обеспечивается своевременный отвод образующихся угарных и топочных газов, а также необходимая для агрегата отопления тяга. При этом КПД системы увеличивается, что обеспечивает сгорание используемого твердого топлива практически без остатков.

Этот элемент для оснащения работающего на твердом топливе котла должен обладать прекрасной работоспособностью и быть надежным, ведь от него полностью зависит действие прибора отопления и необходимая температура в помещении.

Виды

Современные дымоходы подлежат классификации в соответствии со своими конструкционными особенностями:

Кирпичный дымоход для твердотопливного котла, который размещается в стенах, являющихся смежными с топочным помещением.
Наружные дымоходы, выполненные в виде кирпичной пристройки, примыкающей к стене помещения.
Прочные металлические трубы вертикального направления с выходом на кровлю, монтаж которых выполняется внутри здания.
Надежные изделия из стали, размещаемые снаружи помещения. Они прикрепляются непосредственно к стене или к металлической мачте.
Не слишком широко распространенными, но обладающими прекрасными качествами являются стеклянные изделия, устойчивые перед воздействием очень высокой температуры. Такие изделия не боятся коррозии и процессов разрушения. Отмечается, что у таких моделей высокая цена. Их самостоятельный монтаж является сложным, по этой причине целесообразным станет обращение к высококвалифицированным мастерам.

Совет! Длительность использования кирпичного дымохода напрямую зависит от режима топки печи. Например, красный кирпич сильно боится высокой влажности, так как зимой замерзающая вода нарушает его целостность. Температура газов при выходе из дымохода должна быть не меньше +110°С, что убережет от конденсата.

Конструкционные особенности

Всем знающим физику известно, что образующийся дым выходит из топки котла по спирали с увеличением своей скорости, поэтому дымоход монтируется ровным и не имеет изгибов для предотвращения изменения траектории выхода поступающего дыма и снижения тяги.

Очень важна форма сечения. Оптимальным признано овальное и круглое сечение, обеспечивающее быстрый отвод образующихся газов из такого отопительного агрегата, как твердотопливный котел. Трубы для дымоходов, которые являются квадратными или прямоугольными, имеют следующую особенность: при выходе дыма из них создаются завихрения, происходит потеря тяги, более быстро оседает сажа.

Подбор необходимой длины и оптимального сечения трубопровода для оснащения дымоотводящего элемента выполняется для каждой отопительной системы, котла, а также здания индивидуально.

Во многих случаях котел отопления подключается к дымоходу достаточно просто, без использования особых полученных навыков. Но необходимо отметить то, что все рабочие детали отводящей дым системы должны соединяться термостойким специальным герметиком, выдерживающего до 1400°С. Если применяются трубы нескольких разных диаметров, то приобретается переходник, предотвращающий утечки дыма и потерю тяги.

Крепление дымоотводящих труб к поверхности стены здания выполняется с помощью специальных заклепок, а также саморезов. Иногда требуются дополнительные используемые опоры или небольшие подставки.

Заключение

Правильный дымоход для твердотопливного котла — это важнейшая неотъемлемая часть любой отопительной системы. Для получения максимально эффективного обогрева и исключения различных неприятностей при дальнейшей эксплуатации выбирать конструкции, а также материалы для этого элемента необходимо очень ответственно и с учетом технологических требований.

кирпичный, диаметр, высота, какой лучше

Классические кирпичные дымоходы для твердотопливного котла десятилетиями обеспечивали необходимую вентиляцию воздуха. За счет этого регулировался режим горения, удалялся угарный газ. В настоящее дымоходная труба может иметь другую конструкцию, повышающую производительность нагрева воды.

Источник фото: supercoto.com

Такие вытяжки имеют свои особенности и требования к условиям установки. Они делаются из материалов с гладкой поверхностью, к которой не пристает сажа. Что лучше для котла длительного горения в каждом конкретном случае: кирпичная труба или коаксиальный дымоход, должен решать специалист.

СодержаниеПоказать

Какой дымоход лучше для твердотопливного котла

Труба для твердотопливного котла должна быть термостойкой. Температура горения колеблется от 200⁰ древесина до 600⁰ уголь. В некоторых случаях воздух, поступающий в трубу, разогревается до 1000⁰ и выводной канал должен выдержать.

Этим требованиям соответствуют материалы:

кирпич;
сталь;
керамика;
огнеупорное стекло.

У каждого из них свои положительные стороны и недостатки.

Устройство дымоходов твердотопливных котлов должно соответствовать следующим характеристикам:

обеспечивать хорошую тягу;
иметь конструкцию, которая легко демонтируется и обслуживается;
противостоять коррозии;
иметь гладкие внутренние стенки;
быть хорошо изолированной от холода;
пожаробезопасной;
иметь эстетически привлекательный вид.

Строится дымоход своими руками или наемной бригадой специалистов надолго. Конструкция дорогая и сложная в ремонте. Поэтому эксплуатационный срок должен быть большой, измеряться десятилетиями.

Виды дымоходов. Источник фото: mebelprestig.ru

Дымоход из кирпича

Строится выводной канал из кирпича для твердотопливного котла по классической схеме, как веками возводили трубы каминов. Над камерой горения устанавливается купол, собирающий горячий воздух в один поток. В современном оборудовании это разгонный участок сразу за выводным из корпуса патрубком.
Печная кладка дымохода из кирпича предусматривает несколько каналов для отвода газа с изгибами. Она подходит твердотопливному котлу, но требует для обслуживания в каждом «кармане» создать доступ для очистки его от сажи и мусора.
Использовать кирпичную трубу целесообразно в том случае, когда она осталась после демонтажа печи и к ней просто подключается твердотопливный котел. Тогда дымовой канал герметично соединяется с выводным патрубком камеры горения.

Преимущества у кирпичного сооружения:

выдерживает высокие температуры без разрушений;
пожаробезопасен;
имеет заслонку;
выложен из термоизоляционного материала;
красивый эстетичный вид.

Печные трубы оборудованы заслонками, позволяющими регулировать тягу, увеличивая до максимума площадь вытяжного канала при розжиге и затем уменьшать его, снижая активность горения и выход тепла наружу. Это удобно при использовании в камере горения дров.

При процессе длительного горения диаметр вытяжного отверстия рассчитывается исходя из мощности котла. Площадь сечение отверстия по всей длине трубы должна быть одинаковой. Заслонка станет препятствием к равномерному движению воздуха.

Монтаж дымохода для твердотопливного оборудования из кирпича сложный, с множеством недостатков, если сравнивать с современными конструкциями и материалами:

сложная схема дымохода, послойная укладка кирпичей;
трудоемкая и сложная технология;
требуется создание опорного фундамента;
много мусора;
требуется много времени на затвердение цементного раствора;
работы выполняются только в летнее время;
прямоугольная форма вытяжного канала;
высокая теплоемкость;
шершавые стенки.

Любитель не знает, как правильно сделать дымоход из кирпича. Необходимо нанимать печника с большим опытом работы.
При движении вверх, поток горячего воздуха закручивается по спирали. Углы создают препятствие этому процессу. Они тормозят газы и скапливают сажу.

Источник фото: budujemydom.pl

Дополнительно мелкодисперсные частички продуктов горения оседают на шершавых стенках. Кирпич является термоизоляционным материалом. Точка росы смещается с внутренней поверхности выводного канала в кладку. Но для того, чтобы прогреть и высушить саму трубу, требуется много тепла.

Горячий поток быстро остывает, особенно на начальном этапе розжига и процесса горения. Возможно возникновение обратной тяги, когда остывший воздух не выйдет наружу, а будет опускаться вниз.
Выложенная из кирпича конструкция имеет сложное устройство дымоходов твердотопливных котлов.

Она состоит:

фундамент;
стояк трубы;
распушка в местах перекрытия;
выдра в месте прохождения сквозь кровлю;
шейка над крышей;
оголовок.

Все элементы выполняются кладкой кирпича на расширение конструкции снаружи, сужение наружных размеров с сохранением одинакового размера отверстия внутри.
Для исключения возгорания расположенных рядом материалов кровельных и межэтажных перекрытий, необходимо делать изоляцию, заполняя промежуток пеной с низкой теплопроводностью.

Дымоход из сэндвича

Монтировать дымоход твердотопливного котла практичнее с сэндвич труб и предназначенных для них фитингов. В частном доме вытяжную конструкцию можно размещать внутри строения и снаружи.

Трубопровод собирается из отдельных элементов, которые состоят:

внутренняя труба из нержавеющей стали;
утеплитель;
наружная оболочка из нержавейки, оцинковки, пластика.

С одной стороны детали трубопровода имеют расширения на 1 – 2 мм без тепловой изоляции между ними. Вертикальный участок трубопровода собирается как лего, элементы труб вставляются друг в друга.

Источник фото: click-stroy.ru

Со временем в местах соединения прочность стыка и герметичность могут разрушиться. Устанавливая вытяжной трубопровод, применяют для упрочнения хомуты. В стену для фиксации конструкции забиваются костыли, и конструкция из сэндвича прочно фиксируется.

Достоинства такой конструкции для выведения дыма от твердотопливного котла:

простое устройство дымохода;
самостоятельный монтаж;
эстетичный вид;
наличие внутреннего утепленного слоя.

Из недостатков можно отметить только высокую стоимость труб и соединительных деталей и малый срок эксплуатации – около 15 лет.
Установка трубы из сэндвичей производится по росе, это когда влага свободно стекает вниз, не встречая препятствий в виде выступающих торцов. Размеры отверстия подбираются по трубе, выходящей из котла.

Стальной

Установка твердотопливного котла со стальной конструкцией смотрится красиво. Трубы и фитинги делаются из нержавейки с идеально гладкой внутренней поверхностью. Конструкция отличается зеркальным блеском.

Но такая система плохо работает, если не сделать утепление, особенно элементов, находящихся снаружи. Положительные качества стального дымовыводного канала:

простой монтаж дымохода;
малый вес конструкции;
гладкая поверхность внутри;
простое подключение к котлу.

Отсутствие утеплителя и высокая теплоотдача стали могут использоваться как дополнительный обогревающий элемент внутри дома. В этом случае длина дымохода определятся опытным путем по максимальной интенсивности тяги.

Обязательно монтируется теплоизоляция металлических труб на чердаке и снаружи. Большие потери тепла могут привести к обратной тяге.
Снаружи стальной дымоход красиво смотрится, но его блеск придется прятать под теплоизоляцией. Располагать его рядом со стеной нельзя, он будет перегревать ее, создавать угрозу возгорания.

Дымоход из керамики

Положительны качества трубы из керамики:

гладкие стенки;
длительный срок службы;
устойчивость к окислению и разрушению продуктами горения.

К недостаткам следует отнести хрупкость и сложный монтаж.

Керамическим дымоходом пользуются как вкладышами внутрь кирпичного. В соединении технических характеристик двух разных материалов, получается отличная конструкция для выведения дыма.

Вытяжка коаксиального типа

Отдельно от других для котла длительного горения стоит конструкция коаксиального дымохода. Он представляет собой симбиоз сэндвича и металлического трубопровода. Только вместо утеплителя в пространстве между трубами проходит воздух с улицы.

Особенности такой вытяжки:

устанавливается горизонтально;
компактный;
выводится через наружную стену;
воздух в топку поступает подогретый;
требует установки принудительной вентиляции.

Горячий дым выходит наружу по внутренней металлической трубе и подогревает поступающий внутрь уличный воздух. В результате повышается производительность котла.
Коаксиальный дымоход представляет хороший вариант для маленьких помещений. Они устанавливаются под потолком, в комнате, где строит котел, подвешиваются на стену, имеют малую длину – до 5 м. Функциональность конструкции не зависит от погоды и перепада давления. Но работать без электричества такая вытяжка не может.

Как рассчитать размеры дымохода

Чтобы построить правильный дымоход для твердотопливного котла, следует выдержать основные его размеры:

высоту;
длину разгонного участка;
диаметр отверстия.

Важно сделать дымоход для твердотопливного котла утепленным, чтобы сместить точку росы. В тонкостенных дымоходах холод и тепло «встречаются» внутри трубы, образуется конденсат. Он способствует прилипанию частичек копоти к стенкам, засоряя выводной канал сажей. Влага снижает производительность горения топлива, ухудшает тягу.

Минимальная высота дымохода для твердотопливного котла указана в техническом паспорте. Желательно делать выше, уменьшать нельзя. Чем больше длина вертикального участка системы вытяжки, тем больше разница в давлении воздуха, выходящего из топки и находящегося снаружи на уровне окончание трубы.

Делать очень высоким дымоход для котла на твердом топливе также нельзя. Воздух, выходя из зоны горения и поднимаясь вверх постепенно остывает.

Холодные массы могут начать опускаться вниз, возвращая в помещение копоть и угарный газ. Интенсивность горения топлива в этот момент уменьшается из-за ограниченного поступления кислорода.
Диаметр дымохода для твердотопливного котла должен быть такой же, как на выходное отверстие для дыма на отопительном оборудовании. Если вытяжной канал имеют квадратную форму, то размер диаметра является определяющим между стенками трубы.

Подключение дымохода

Подключение дымохода к котлу осуществляется через разгонный участок. Его рекомендуется устанавливать под углом примерно 60⁰ к горизонту, чтобы исключить резкие переходы, тормозящие дым.

Соединение при монтаже направляется вверх, от зоны горения в вытяжку. Сечение разгонного участка должно соответствовать отводу в котле. Верхний конец соединительного узла заводится в дымоход. Все стыки герметизируются термостойкими материалами.

Как проверить тягу

Тяга проверяется пламенем. При достаточной интенсивности выведения окислов из зоны горения, пламя светло-желтое, почти невидимое. Дрова горят потрескивая.

Чем хуже выводятся продукты горения, тем темнее становиться цвет огня, до темно оранжевого. Дым, легкий, белый при хорошей тяге, темнеет, с ее ухудшением.
При неработающем оборудовании тяга проверяется зажженной спичкой. Если открыть дверцу печи, огонь должен отклониться внутрь, по потоку воздуха.

возможные способы реализации, выбираем лучший вариант дымохода

Как лучше отапливать жилище в холодное время года? До недавнего времени оптимальным вариантом было газовое отопление. Однако постоянный рост цен на этот топливный ресурс, а также отсутствие уверенности в том, что его поставки всегда будут стабильными и бесперебойными, вынуждает многих искать ему альтернативу. И она существует. В настоящее время владельцы частных домов все чаще отдают предпочтение твердотопливным котлам.

В этом случае, тем, кто строит жилище с нуля, будет гораздо проще оборудовать его в соответствии с требованиями данного вида оборудования. Ну а тем же, кто собирается поставить твердотопливный котёл взамен традиционного газового, придётся значительно модифицировать отопительную систему. В частности, это касается дымохода.

Дымоход для твердотопливных котлов — какой он?

В соответствии с современными строительными нормами, общая длина дымоотвода для твердотопливного котла должна составлять не меньше 5 метров, при этом труба должна возвышаться над строением не менее, чем на 1 метр. Только в том случае создаётся мощная тяга, которая эффективно отводит все продукты сгорания топлива. Также имеет значение диаметр трубы дымохода и присутствуют ли в его конструкции всевозможные углы или повороты.

Эффективный тип дымохода для котла

Ответ на этот вопрос легко получить, зная то, каким образом горячий дым двигается по дымоходу. В нормальных условиях он закручивается по спирали и, постепенно увеличивая скорость, двигается вверх. Из этого следует, что идеальная форма дымохода — круглая. Поэтому тем, кто планирует возводить прямоугольную либо квадратную из кирпича или камня, лучше поместить внутрь него трубу из асбоцемента. Таким образом, удастся достичь максимально эффективного выведения продуктов сгорания, а также обеспечить конструкции большую долговечность.

Дымоход для котла

В настоящий момент существует много привлекательных вариантов. Дымоход для твердотопливных котлов может быть сооружён с помощью таких материалов, как:

бетон;
природный камень;
асбоцемент;
стекло;
керамика;
металл;
огнеупорный кирпич;

Каждый из этих материалов обладает своими особенностями, а также сильными и слабыми сторонами, поэтому в данном случае всё зависит от личных предпочтений владельца помещения и, конечно же, от толщины его кошелька.

Бетонный дымоход для котла

Его можно охарактеризовать как «дёшево и сердито». Относительная дешевизна и долговечность, а также хорошая ремонтопригодность — это безусловные плюсы такого дымохода. Основной же его минус заключается в том, что конструкция будет очень тяжеловесной, да и сама работа вряд ли окажется по зубам новичку, так что придётся воспользоваться услугами мастеров.

Каменный дымоход для котла

Такой дымоход красив, долговечен, его нетрудно возвести самостоятельно и он полностью отвечает нормам пожаробезопасности, однако, затраты на его строительство могут быть очень немаленькими. Ещё один минус таких устройств — образования конденсата, поэтому нужно позаботиться и о системе его отведения.

Дымоход из асбоцементной трубы для котла

Для тех, кто собирается возводить дымоход для твердотопливного котла, сделанный своими руками — это просто шикарный вариант. Дым, который получается в процессе сгорания топлива в таком котле имеет значительно более низкую температуру, чем дым из обычной печи, поэтому можно не бояться того, что труба прогорит. Тем не менее, лучше всё-таки не использовать её без дополнительной изоляции, иначе образовавшийся в результате перепада температур агрессивный конденсат быстро приведёт её в негодность.

Дымоходы для котла из стекла и керамики

Замечательный вариант, однако отнюдь не самый дешёвый. Трубы из указанных материалов не бояться воздействия высоких температур, они долговечны и химически инертны, поэтому при возможности лучше использовать их. Впрочем, как уже было сказано, этот вариант нельзя назвать «народным». Да и ассортимент такого рода изделий на отечественном рынке пока остаётся довольно скудным.

Металлический дымоход

Он обладает хорошей устойчивостью к высоким температурам, представлен богатым ассортиментом, относительно дешёв, лёгок в установке, а также более или менее долговечен. Однако ему тоже требуется дополнительная теплоизоляция. Либо же стоит сразу покупать специальный «сэндвич-дымоход».

Кирпичный дымоход для твердотопливного котла

Данный вариант можно считать лидером народных симпатий. Он обладает высокими эстетическими качествами; его совсем несложно возвести своими руками, даже не обладая особыми строительными навыками, а срок службы такого дымохода может быть выше, чем у самого дома. К тому же в случае чего, его совсем несложно ремонтировать. Однако есть здесь и свои нюансы.

К примеру, возведение кирпичного дымоотвода будет оправдано лишь при наличии мощного котла с большим КПД. Такие обычно устанавливаются для отопления довольно просторных загородных домов. Высокая температура выходящего дыма, в данном случае, препятствует образованию конденсата, что значительно облегчает жизнь владельца. Если же нет уверенности в том, что мощности котла хватит для того, чтобы избежать этой проблемы, в нижнюю часть дымохода необходимо вмонтировать специальную ёмкость для скопления конденсата, с возможностью его удобного слива.

Также очень важно учитывать и другой момент — шероховатость стенок кирпичного дымоотвода. Наличие различных и неровностей и шероховатостей на внутренней поверхности дымохода очень хорошо способствует щедрому оседанию копоти и сажи, что далеко не лучшим образом сказывается на силе тяги. Поэтому регулярная чистка обязательна.

Впрочем, учитывая то, что более или менее заметных недостатков у кирпичных дымоотводов всего два, зато по таким параметрам, как:

эстетичность;
практичность;
дешевизна;
простота строительства;
прочность;
пожаробезопасность;
долговечность;

им практически нет равных, именно эти дымоотводы можно рекомендовать как наиболее оптимальный со всех точек зрения вариант.

Серия

G | Нагреватели печи для сжигания древесины

Ручка для очистки EZ

Быстро и легко очищает теплообменные трубки. Никаких кистей или инструментов не требуется.

Бездымная погрузочная рукоятка

Отводит тепло, пламя и дым из дымохода во время погрузки. Одобрено для установки внутри помещений.

Домашний мониторинг

Проверьте свою печь с любого устройства в домашней сети.

Сверхэффективный теплообменник
Теплообменник

Разработан с идеальным размером и количеством теплообменных трубок, чтобы соответствовать мощности печи в БТЕ.Спиральные турбулизаторы создают вихрь, который раскручивает горячий выхлоп, вызывая трение о стенки трубы. Это приводит к большей и более эффективной передаче тепла воде.

Изолированная распашная задняя дверь

Специально разработанный дизайн обеспечивает удобный доступ к водопроводу, двигателю вентилятора и электрическим компонентам.

Циркуляционный насос

Температура воды поддерживается постоянной сверху вниз, что обеспечивает большую теплоемкость и более короткое время восстановления в периоды высокой потребности в тепле.

Новый

Круиз-контроль для вашей печи

Кислород и топливо (дым) точно смешиваются для достижения желаемой выходной мощности в БТЕ при максимальной производительности и сокращении выбросов в любых условиях.

Новый

Топка большой емкости

С увеличенной топкой топки серии G могут обогревать большую площадь, увеличивая время между загрузкой печи. Полностью огнеупорный пол обеспечивает постоянный нагрев от угла до угла, поэтому древесина горит постоянно и не «перекручивается» и не зависает.

Новая

Камера сгорания Торнадо

Патент заявлен
Более длинная камера закручивает горячий воздух по плотной спирали, что означает более полное сгорание, что приводит к повышению эффективности, снижению выбросов и снижению расхода топлива.

Новый

Пенополиуретановая изоляция

Сведение к минимуму потерь тепла благодаря распыляемой пене с закрытыми порами, которая обеспечивает бесшовную плотную изоляцию с выдающимся значением R, формируя эффективный воздушный барьер.

Безопасные альтернативные источники топлива для древесины

Сжигание дров — один из самых опасных способов обогреть дом, ферму или бизнес. Если у вас есть дровяная печь или вы планируете ее установить, эта статья призвана помочь вам стать информированным пользователем древесного топлива, потому что информированный пользователь древесного топлива является безопасным пользователем древесного топлива.

Дровяное сжигание отличается от отопления маслом, электричеством или топливными газами — дровяную печь нельзя полностью контролировать с помощью настенного термостата, нельзя отключить топливо, щелкнув выключатель или повернув вентиль, древесина не горит чисто, как современные виды топлива, дровяные печи нагреваются сильнее, чем обычные печи, и производят более горячие выхлопные газы, дрова требуют больше физических усилий, а дровяные печи требуют частой очистки и образуют большие объемы отходов.

Установка и использование дровяной печи — это изменение образа жизни для большинства людей. Некоторые сравнивают это с усыновлением нового ребенка в вашем доме. Это требует много труда, заботы, внимания и знаний, даже если вы не рубите собственное дерево. По этим причинам многие люди не используют дровяные горелки, на установку которых они потратили много денег. Другие идут на опасные пути, потому что они не возьмут на себя обязательства по выжиганию дров и изменениям образа жизни, необходимым для безопасного ведения этого.

Если вы не хотите выполнять работу и стать информированным потребителем древесного топлива, вы рискуете своим домом и семьей каждый раз, когда горит дровяная печь.

Что нужно знать перед покупкой дровяной печи

Перед покупкой дровяной печи обратитесь к местным чиновникам строительных норм, пожарной охраны и страхового агента (в большинстве случаев для ее установки на законных основаниях требуется разрешение на строительство). Эти люди могут предоставить важную информацию о безопасной установке и эксплуатации, а также провести инспекцию, чтобы обеспечить безопасность вашей семьи.

Проверьте свою местную библиотеку, книжный магазин, правительственные учреждения и службы поддержки университетов за хорошей, надежной и актуальной информацией о сжигании древесины и безопасности.Национальные согласованные стандарты безопасности при сжигании древесины были изменены Национальной ассоциацией противопожарной защиты 11 февраля 2000 года. Любые материалы, написанные до внесения изменений, могут быть устаревшими.

Поговорите с людьми, занимающимися выжиганием дров в вашем районе, о проблемах, с которыми они столкнулись, и об изменениях в образе жизни, которые им пришлось внести. Поговорите с ними, возможно, это лучший способ определить, подходит ли вам выжигание дров.

Дровяные печи в передвижных домах

Мы не страхуем мобильные дома с установленными в резиденции дровяными печами.Они оказались очень опасными в мобильных домах из-за ограниченного пространства, герметичной конструкции и использования легких горючих материалов в строительстве. Если вы настаиваете на установке дровяной печи в передвижном доме, приобретите только полную систему, указанную Underwriters ’Laboratories, для использования в передвижном доме, и установите и используйте ее точно так, как рекомендует производитель.

Древесное тепло — это система

После того, как вы приняли осознанное решение использовать древесину в качестве источника тепла, вы готовы покупать свою систему отопления.Это система, а не просто печь, потому что вы должны думать о дровах как о единой системе. В системе должен быть источник:

Сухая древесина
Хороший обогреватель
Правильные зазоры
Защита пола
Дымовая труба
Правильный дымоход
Регулятор тяги
Уход и техническое обслуживание

Вся эта система должна быть составлена с учетом вашего дома или здания и вашего образа жизни.Стоимость одной печи часто меньше половины стоимости всей системы отопления на дровах. Любые неправильные детали или ошибки при сборке системы могут значительно увеличить ваши шансы на катастрофический пожар.

ВНИМАНИЕ: Тепло от древесины опасно! Помните, что нагрев дровами опасен, и даже если вы соблюдаете все рекомендации и правила, может произойти пожар или другой несчастный случай. Не существует известных устройств для обогрева древесины, которые были бы на 100% безопасными.

Лучше всего купить систему отопления на дровах у известного продавца дровяной печи.Они могут продать вам всю систему, а не только печь и разные детали. Авторитетный дилер может посоветовать, как использовать и ухаживать за вашей дровяной установкой, и может предоставить аксессуары, необходимые для безопасной и экономичной работы.

Не рискуйте своим домом и семьей, покупая подвал по выгодной цене у того, кто не может предоставить хорошие услуги и адекватную информацию.

О дровяном устройстве

Ядром вашей системы является дровяное устройство. Есть много вариантов, из которых можно выбрать, но важно выбрать качественное устройство, которое будет хорошо вписываться в область, где вы хотите его установить, сохраняя при этом надлежащие расстояния до горючих материалов.

Некоторые моменты при выборе дровяной печи:

Авторитетный производитель
Относительно эффективная конструкция
Конструкция из листовой стали (толщиной не менее 1/8 дюйма) или качественного чугуна (печи из листового металла, не указанные в списке, бочковые печи и низкокачественные чугунные печи могут со временем прожечь или треснуть, что приведет к серьезному пожару)
Хорошо написанные инструкции и руководство по установке с акцентом на безопасность и четкими указаниями и иллюстрациями
Маркировка признанной испытательной лабораторией

Преимущества покупки дровяной печи с маркировкой испытательной лаборатории:

Это свидетельство того, что печь прошла строгие испытания по многим аспектам ее использования.Несмотря на то, что процедуры тестирования обширны и стандартизованы — поскольку невозможно предвидеть каждую схему использования, — проверяется не все, что может привести к потере или повреждению дровяной печи.
Некоторые строительные органы не разрешают установку дровяных печей, не включенных в перечень.
Многие из перечисленных печей проходят испытания на предмет уменьшения зазоров до горючих материалов — важный момент, когда необходимо сэкономить место при установке.
Маркировка является хорошим показателем качества печи и приверженности производителя безопасности.
Маркированные устройства должны иметь хорошие инструкции по эксплуатации.
Перечисленные печи должны производиться в соответствии с признанной программой контроля качества.

Виды древесных топливных единиц

Большинство дровяных печей имеют лучистую или циркуляционную конструкцию. Излучатель типа имеет один слой металла, закрывающий огонь, без циркулирующего воздушного пространства. Внешний вид становится очень горячим.

Циркуляционная конструкция имеет второй металлический кожух, создающий воздушное пространство между ним и топкой.Воздух в помещении нагревается. Такая конструкция часто требует меньшего безопасного расстояния от горючих материалов и снижает вероятность случайных ожогов.

Печи с регулируемым горением (воздухонепроницаемые) могут быть излучающими или циркуляционными. У них очень герметичные топки, а все двери и отверстия уплотнены или тщательно обработаны, поэтому количество воздуха, поступающего в печь, можно контролировать. Они могут быть более эффективными, чем негерметичные печи, потому что точный контроль тяги регулирует скорость горения.Многие из этих печей также имеют передовые конструктивные особенности, такие как перегородки, особые схемы тяги, тягу с термостатическим управлением и вторичный воздух для горения для повышения эффективности. Герметичные печи могут увеличить накопление креозота при частой работе в условиях недостатка воздуха (о креозоте мы поговорим подробнее позже). Они также могут отдышаться и обжечь оператора, если дверь открывается до открытия регуляторов тяги. Это происходит потому, что внезапное увеличение количества кислорода, вызванное открытой дверцей в горячем тлеющем огне, создает огненный шар при воспламенении летучих веществ.Следовательно, безопасные рабочие процедуры являются обязательными.

ВНИМАНИЕ: Некоторые печи, представленные на рынке, напоминают воздухонепроницаемые печи, но они настолько негерметичны, что регуляторы воздуха не влияют на огонь.

Ящичные печи и доильные печи — это небольшие негерметичные излучающие печи. Они недороги и, как правило, неэффективны. Этот тип печи подходит для обогрева одной комнаты, но требует большого внимания.

Дровяные печи, надстройки, дровяные котлы и двухтопливные печи предназначены для установки в существующую систему центрального отопления в доме или для ее замены.Как правило, они эффективны и герметичны. Установка очень важна, и рекомендуется профессиональная помощь. Кроме того, любое устройство этого типа должно пройти национальный стандартный тест.

Самодельные и бочковые печи не рекомендуются. Прожоги и другие дефекты, позволяющие огню выйти из топки, настолько распространены, что мы не считаем их пригодными для любого использования. Большинство строительных чиновников не разрешают это.

Дровяные плиты или кухонные плиты становятся все более популярными.Многие из них — антиквариат. Однако на рынке появляются современные и эффективные конструкции. Их можно использовать как для приготовления пищи, так и для разогрева. Многие также нагревают горячую воду. Следует проявлять осторожность с любой дровяной печью со встроенным водяным змеевиком или обогревателем, где предусмотрено достаточное пространство для расширения, циркуляции, накопления воды и сброса давления, чтобы не мог произойти паровой взрыв.

Каминные печи спроектированы таким образом, чтобы их можно было эксплуатировать с открытой дверцей, чтобы обеспечить обзор огня.Некоторые из этих агрегатов герметичны и очень высокого качества.

Каминные топки — это изделия заводского изготовления, устанавливаемые на месте, состоящие из топки в сборе, предназначенной для установки внутри или частично внутри топочной камеры камина, которая использует дымоход камина для выпуска продуктов сгорания. Это популярный способ сделать открытый камин более эффективным. Многие агрегаты имеют циркуляционную конструкцию для еще большей тепловой эффективности. Некоторые важные моменты при использовании каминной топки:

Используйте вставки только в каменных каминах (включая каменные тепловые блоки).Их небезопасно использовать в каминах с нулевым зазором, если иное не указано испытательной лабораторией для использования камина с нулевым зазором.
Возможно, потребуется использовать удлинитель пода, чтобы выступить как минимум на 18 дюймов перед вставкой.
Заблокируйте и откройте или снимите имеющуюся заслонку камина перед установкой топки. Некоторые строительные нормы и правила могут требовать постоянного крепления трубы к дымоходу.
Используйте только вставку, которая легко снимается для очистки.Регулярно очищайте за вкладышем, так как там может скапливаться опасное количество креозота.

Если вы планируете вентилировать обычную дровяную печь через камин, мы рекомендуем вам:

Закройте заслонку камина и установите дымовую трубу через стену дымохода над камином
Или попросите подрядчика по изготовлению листового металла изготовить редуктор, который поместится в имеющемся демпфирующем пространстве вашего камина и к которому будет крепиться ваша дымовая труба.Он должен быть съемным, чтобы можно было чистить дымоход и дымовую полку. Это сработает только в том случае, если ваша дровяная печь короче проема камина.

Дровяные котлы на открытом воздухе и дровяные печи с принудительной подачей воздуха должны устанавливаться на достаточном расстоянии от жилища. При эксплуатации этих устройств следует соблюдать осторожность. Эти древесные топливные блоки должны соответствовать следующим требованиям:

Устройство должно иметь маркировку испытательной лаборатории.
Если это система под давлением, она должна иметь рабочий предохранительный клапан.
Блок должен находиться на расстоянии не менее 25 футов от любого застрахованного жилища или здания.
Агрегат должен располагаться на полной бетонной плите, при этом плита должна выступать не менее чем на 4 фута перед блоком, чтобы обеспечить чистоту зоны от золы и древесной стружки.
Дрова должны храниться на расстоянии не менее 10 футов от агрегата и места, где они находятся в чистоте.
В более холодном климате в систему необходимо добавить антифриз, чтобы предотвратить замерзание линий метро.
Агрегат должен быть установлен квалифицированным специалистом в области отопления.

Печи, надстройки и котлы

Подробное обсуждение этих устройств выходит за рамки данной статьи. Мы рекомендуем покупать только системы, прошедшие национальные стандартные испытания. Для качественных единиц этого типа будут обширные и подробные инструкции. Им нужно следовать. Вероятно, потребуется проконсультироваться с опытным подрядчиком по отоплению, чтобы правильно измерить тягу и настроить барометрический регулятор тяги.Несколько советов по установке и использованию этих систем:

Не допускайте преднамеренного или случайного прохождения горячего воздуха через воздуховоды системы возврата холодного воздуха. (Используйте только устройства, рекомендованные производителем, и соответствующие заслонки обратного потока.)
Используйте тягомер, чтобы определить, есть ли у вас достаточная тяга.
Используйте надлежащие зазоры в воздуховодах горячего воздуха (18 дюймов до камеры статического давления и воздуховодов в пределах 3 футов от печи, 6 дюймов зазора между 3 и 6 футами от печи и 1 дюйм для всех других воздуховодов).Чтобы уменьшить эти зазоры, можно использовать надлежащие тепловые экраны стен и потолка.
Не устанавливайте агрегат без полного контроля ограничения и вентилятора.
Не подключайте эти блоки к какой-либо противоточной системе отопления.
Если вы устанавливаете дровяной котел, убедитесь, что он прошел испытания на соответствие нормам Американского общества инженеров-механиков (ASME) для сосудов под давлением. Обратитесь за помощью к опытному специалисту по монтажу пара или котловому механику, иначе может произойти разрушительный паровой взрыв.

Креозот и клиренсы

Двумя наиболее частыми проблемами возгорания дровяных систем являются скопление креозота и неправильная очистка от горючих материалов. Вы должны понимать, почему накапливается креозот и как работает пиролиз.

Креозот

Отложения креозота в дымоходе и соединителе дымохода служат топливом для пожара в дымоходе. Пожары в дымоходах могут разрушить самые прочные дымоходы и воспламенить дома. Креозот — это естественный побочный продукт обжига древесины.Это темное смолистое вещество, которое может быть от твердого и твердого до жидкого и жидкого в зависимости от условий, в которых оно было отложено. Он также очень агрессивен и может повредить металлические части вашей системы.

Обжиг древесины в три этапа:

1. Отвод влаги. Тепло этого этапа не согревает ни печь, ни комнату.

2. Древесина начинает химически разрушаться, и летучие вещества испаряются. Эти пары содержат от 50 до 60 процентов теплотворной способности древесины.

3. Древесный уголь остается, и процесс сгорания угля завершается.

Все три стадии горения обычно происходят в вашей дровяной печи одновременно, пока все дрова при последней загрузке не будут преобразованы в древесный уголь. Креозот образуется на втором этапе обжига древесины. Если углеводородные летучие газы не сжигаются в топке, тяга уносит их в патрубок и дымоход в виде густого дыма. Они сталкиваются с более низкими температурами в дымоходной системе и могут конденсироваться на стенках дымохода с образованием креозота.

До половины тепловой энергии, получаемой от сжигаемой древесины, содержится в летучих компонентах, образующих креозот. Таким образом, с точки зрения безопасности и эффективности имеет смысл сжечь эти летучие газы в топке до того, как они смогут выйти в дымоход и образовать опасный креозот.

Это не так просто, как кажется, потому что температура топки должна поддерживаться на уровне 1100 градусов по Фаренгейту и выше, чтобы сжечь эти креозотообразующие газы. Однако вы можете научиться управлять своей системой с минимумом образования креозота, часто осматривая дымоход и соответствующим образом корректируя рабочие процедуры.Ранее специалисты рекомендовали ежегодный осмотр дымохода. С сегодняшними эффективными герметичными системами ежегодного осмотра, вероятно, недостаточно, потому что герметичная печь, обычно работающая в условиях воздушного голодания, может полностью забить дымоход креозотом всего за две недели. Теперь мы рекомендуем вначале осматривать дымоход каждые 1-2 недели, пока вы не убедитесь, что используете свою систему для снижения уровня креозота. Ежемесячных проверок может быть достаточно. Скопление всего лишь 1/4 дюйма в дымоходе может вызвать серьезный пожар.Поэтому рекомендуем чистить дымоход несколько раз в год. (Мы расскажем больше о проверке и очистке дымохода позже.)

Как вы используете печь для уменьшения креозота? Вот несколько советов:

Обжигайте только сухую, хорошо выдержанную древесину. Зеленая древесина содержит до 50 процентов воды. Древесина, выдержанная в год, содержит всего 20 процентов влаги. Когда горит зеленая древесина, большая часть тепла от огня тратится впустую, выводя излишки воды (первая стадия горения), поэтому температура в топке ниже, и из дымохода может выходить более летучий газ.Убедитесь, что вся древесина, которую вы сжигаете, выдержана не менее года. Если вы покупаете дрова, делайте это на год вперед.
Не выключайте регуляторы воздуха или заслонку, чтобы огонь тлел, пока большая часть дров в топке не станет древесным углем. Древесный уголь (или сжигание на третьей стадии) производит очень мало креозота.
Разделите большие куски дерева на более мелкие, чтобы они могли быстрее пройти через этапы один и два и не тлели так долго.
Практика наполнения печи большими кусками дров перед сном, закрытия регулятора подачи воздуха или заслонки и позволяя бревнам тлеть всю ночь, производит много креозота.Лучше создать большую подушку из древесного угля перед сном, а затем выключить регулятор подачи воздуха. Древесный уголь, вероятно, продержится всю ночь в эффективной печи и обеспечит разумный уровень тепла. Вы можете обеспечить комфортный сон, используя толстые одеяла, электрические одеяла или уменьшив мощность обычной системы отопления.
Следите за температурой дымовых газов. Есть несколько относительно недорогих термометров, которые прикрепляются к соединителю дымохода, и они могут быть большим подспорьем в обучении безопасному сжиганию древесного топлива.Термометры вставного типа работают лучше, чем поверхностные магнитные. Их можно приобрести у хороших продавцов дровяной печи. Они могут предупредить, когда дым, выходящий из вашей печи, слишком холодный (менее 300-350 градусов по Фаренгейту) и может конденсироваться в системе дымохода в виде креозота. Они также могут предупредить, если выхлопной дым слишком горячий (более 1000 градусов по Фаренгейту) и может воспламенить отложения креозота или вызвать структурное повреждение дымохода. Часто осматривая дымоход и регулируя огонь дров с помощью термометра дымовой трубы, вы можете научиться эффективно управлять своей системой с очень небольшим накоплением креозота.На рынке также имеется новая система сигнализации, которая выполняет эту функцию и подает громкий сигнал тревоги, когда условия подходят для возгорания дымохода. Однако ложные срабатывания сигнализации могут быть проблемой.
Многие опытные дровяные горелки использовали кратковременный горячий огонь один раз в день или раз в неделю, чтобы сжечь или удалить отложения креозота в дымоходе. Этот метод работает хорошо, если вы уверены, что там очень мало. Если вы хотите попробовать этот метод, сначала осмотрите дымоход, иначе может возникнуть очень серьезный пожар в дымоходе!
Не сжигайте мусор или бумагу в дровяной печи.Это вызывает тлеющие огни и летящие искры, которые могут воспламенить креозот. Записи пожарной службы показывают, что много пожаров в дымоходах случаются на Рождество, когда семьи сжигают оберточную бумагу и вечнозеленые ветки.
Некоторые печи оборудованы каталитическими нейтрализаторами. Вы можете рассмотреть возможность приобретения одного из этих устройств. Это может уменьшить креозот и загрязнение воздуха.

Зазоры

Части вашей системы обогрева древесины сильно нагреваются и могут излучать это тепло на близлежащие горючие материалы, такие как стены, пол, потолок, двери, мебель, деревянные ящики и т. Д.Известно, что в течение достаточных периодов времени даже температура до 200 градусов по Фаренгейту воспламеняет древесину в процессе, известном как пиролиз. Горючие материалы рядом с системами сжигания древесины могут быть намного горячее, поэтому возгорание может произойти в течение нескольких дней или недель. Чтобы уменьшить вероятность возгорания горючих материалов, Национальная ассоциация противопожарной защиты изменила требования к разрешению для оборудования для сжигания твердого топлива в редакции национального консенсусного стандарта ANSI / NFPA № 211 от 11 февраля 2000 г. «Дымоходы, камины, вентиляционные отверстия и твердое топливо. -Приборы для горения.”

ВНИМАНИЕ: Даже при соблюдении надлежащих зазоров и перечисленных устройств постоянное переполнение дровяного устройства может привести к возгоранию из-за перегрева горючих материалов.

Для установки на горючие полы см. Раздел «Защита пола».
Указанные выше зазоры предназначены для деревянных, гипсокартонных или штукатурных стен (гипсокартон и штукатурка не обеспечивают защиты древесины под ними в целях очистки). Такие материалы, как бумага, ткань, драпировки и мебель, должны иметь большие зазоры.
Если горючая дверь расположена рядом с вашей дровяной печью, все части дуги поворота двери должны находиться за пределами необходимого зазора.

Где разместить плиту

Постарайтесь разместить печь в центре жилого помещения дома. Большие открытые помещения легче обогреть, чем маленькие помещения с плохой циркуляцией воздуха.

Дровяным обогревателям требуется много места, если стены или горючие материалы не защищены должным образом. Вырежьте кусок картона размером с обогреватель, который вы рассматриваете, и опробуйте его в том месте, где вы планируете установить устройство.Можете ли вы получить надлежащее разрешение? В противном случае вам понадобится защита стен в соответствии с нашим разделом о сокращении допуска или вы можете попытаться найти устройство, имеющее меньший допуск в испытательной лаборатории. Не забудьте учесть доступ к дымоходу при планировании места.

Зазоры для дымовых труб

Дымовая труба служит для соединения печи с дымоходом. Ее также называют «вентиляционная труба», «патрубок дымохода» и «труба дымохода». Для хорошей теплопередачи используйте дымовую трубу с фарфоровой краской, черную или темную отделку.До 15 процентов тепла от вашей системы отводится дымовой трубой, а темные поверхности лучше всего излучают тепло. Не используйте оцинкованные или оцинкованные дымовые трубы, потому что при температуре выше 750 градусов по Фаренгейту будут выделяться токсичные пары оксида цинка, которые могут вызвать головные боли и лихорадку от дыма металла.

Правильный зазор от дымовой трубы до горючих материалов составляет 18 дюймов. Есть два исключения из требования о допуске:

Если конкретный материал, который вы используете для дымовой трубы, указан в признанной испытательной лаборатории с другим зазором, используйте зазор.
При необходимости можно уменьшить зазор, используя настенный экран или теплозащитный экран, как описано в разделе «Уменьшение зазора».

Правила установки и использования дымовой трубы:

1. Держите незакрепленные горючие материалы вдали от дымовой трубы и печи. Плохое место для сушки мокрых полотенец.

2. Используйте дымовую трубу из металла калибра 24 или более тяжелого.

3. Сделайте дымовую трубу как можно более короткой и прямой и располагайте как можно ближе к дымоходу или вентиляционному отверстию.Горизонтальная длина дымовой трубы до дымовой трубы с естественной тягой или вентиляционного отверстия, обслуживающего одиночный прибор, не должна превышать 75 процентов высоты вертикальной части дымовой трубы или вентиляционного отверстия над входным отверстием дымовой трубы. Если в вашей дымовой трубе есть два или более полных изгиба под углом 90 градусов, у вас могут возникнуть проблемы с сохранением хорошей тяги.

4. Соединения дымохода перехлестнуть на 2 дюйма и закрепить тремя винтами для листового металла на каждом соединении. Соедините трубу охватываемым концом вниз, чтобы креозот не вытекал из стыков.

5. Если длина дымовой трубы превышает пять футов, поддерживайте подвесными ремнями через каждые пять футов.

6. Используйте на входе в дымоход подходящую насадку из нержавеющей стали, чугуна или глиняной плитки. Выдвиньте его в комнату, чтобы можно было надежно прикрепить его. Дымовая труба должна плотно прилегать к входному отверстию дымохода. Эта посадка имеет решающее значение. Проконсультируйтесь с опытным установщиком или продавцом, чтобы узнать, как сделать это безопасным соединением.

7. Горизонтальная часть дымовой трубы должна иметь подъем не менее 1/4 дюйма на погонный фут.Конец на входе в дымоход — самая высокая точка.

8. При чистке дымовой трубы прочистите дымовую трубу.

9. Избегайте прокладки дымовой трубы через горючие внутренние стены. Если вам необходимо это сделать, защитите эту стену одним из следующих способов:

а. Используйте список лабораторий Underwriter, содержащий все материалы для топливных или твердотопливных дымоходов для той части дымохода, которая проходит через стену. Закапывайте его в соответствии с перечислением и инструкциями производителя.Используйте только части дымохода с твердой изоляцией. Топливный дымоход A11 с термосифонированием не работает в горизонтальном положении.

г. Для защиты стены используйте металлический вентилируемый наперсток диаметром не менее 12 дюймов больше, чем дымовая труба. (Если вы не можете купить такой наперсток, его может сделать местный подрядчик по отоплению или магазин листового металла.)

г. Используйте металлический или обожженный наперсток из огнеупорной глины, встроенный в кирпичную кладку или другой твердый огнестойкий материал, выступающий не менее чем на 8 дюймов со всех сторон от наперстка.

Дымовая труба Нельзя

Не прокладывайте дымовую трубу через туалеты, чердаки или любые скрытые зоны.
Не используйте дымовую трубу для дымохода.
Не прокладывайте дымовую трубу через внешнюю стену или окно.

Уменьшение клиренса

Свободное пространство от горячих частей вашей системы до горючих материалов можно уменьшить, используя надлежащие тепловые экраны и защитные ограждения для стен.

В настоящее время на рынке представлены настенные и теплозащитные экраны, которые были протестированы и внесены в списки признанных испытательных лабораторий.Эти продукты приемлемы при установке и использовании в соответствии с их списком и доступны у дилеров качественных дровяных печей.

Другие системы защиты стен и горючих материалов приемлемы, если они разработаны зарегистрированным профессиональным инженером с использованием критериев, установленных в стандартах NFPA для дымоходов, каминов, вентиляционных отверстий и устройств для сжигания твердого топлива (NFPA # 211-2000), пункт 9-6.2.1. и 6-5.1.2 и одобрены местными органами строительного кодекса.

Замечания по установке

Для систем уменьшения зазоров, использующих воздушное пространство между стеной из воспламеняемых материалов и стеновой защитой, должна быть обеспечена соответствующая циркуляция воздуха.Достаточную циркуляцию воздуха можно обеспечить, оставив все края стены защищенными воздушным зазором не менее 1 дюйма. За большинством теплозащитных экранов и стеновых ограждений обычно требуется воздушное пространство в 1 дюйм. Это 1-дюймовое воздушное пространство имеет решающее значение для того, чтобы воздушный поток отводил тепло из-за экрана. Даже кирпичная стена толщиной 4 дюйма не защитит горючую стену непосредственно за ней без этого 1-дюймового воздушного пространства. Пространство может быть больше 1 дюйма, но не меньше. Не забудьте оставить минимум 1 дюйм внизу экрана для циркуляции воздуха.Также помните, что тепловой экран должен закрывать все горючие материалы на минимальном расстоянии. Предлагаемые прокладки — это канальные утюги, фарфоровые ручки или частично забитые гвозди. Гибкие теплозащитные экраны, такие как листовой металл, должны поддерживаться или располагаться через каждые 16 дюймов, чтобы они не изгибались и не касались горючей стены.

Защита пола

Защита пола — это негорючая поверхность, нанесенная на нижнюю часть пола и простирающуюся спереди, по бокам и сзади от теплогенератора.Если вы устанавливаете плиту на горючей поверхности, вы должны предусмотреть защиту пола, простирающуюся до 18 дюймов со всех сторон печи. При существующей установке допустимы 6 дюймов по бокам и 18 дюймов спереди. В случае сомнений обратитесь к местным органам власти, имеющим юрисдикцию в вашем районе, для получения рекомендуемых существующих кодов.

Вы не можете устанавливать дровяную печь, дополнительную печь или котел на воспламеняемом полу, если они специально не указаны для такой установки признанной испытательной лабораторией.Следует убрать ковровое покрытие под печкой и протектором пола.

Несколько хороших защитных покрытий для пола были внесены в список признанных испытательных лабораторий. Они приемлемы при использовании в соответствии с их списком и доступны у дилеров качественных дровяных печей.

Степень защиты пола зависит от высоты ножек печи. Высота ножки относится к вентилируемому открытому воздушному пространству под топкой или основанием агрегата.

Высота ноги и необходимая защита:

18 дюймов или более — слой листового металла толщиной 24 мм

от 6 до 18 дюймов — слой листового металла толщиной 24 толщины над или под 2 дюймами близко расположенных блоков кирпичной, концертной или каменной кладки.

От 6 дюймов до 2 дюймов — Используйте 4 дюйма полой кладки, уложенной для обеспечения циркуляции воздуха через слой кладки, покрытый листом листового металла 24-го калибра.

Менее 2 дюймов — нельзя устанавливать на воспламеняемый пол, если это не указано испытательной лабораторией.

Дымоход

Дымоход — это вытяжная система вашей дровяной установки. Очень важно удалить из здания окись углерода, дым и другие ядовитые продукты горения. Для этого он полагается на естественную тягу, создаваемую по принципу подъема теплого воздуха.Тяга, создаваемая дымоходом, относится к:

Высота дымохода
Внутреннее сечение дымохода
Количество воздуха, которое может попасть в систему, работающую на дровах
Разница между внутренней и внешней температурой
Внешние препятствия для потока, такие как линии крыш и деревья
Температура футеровки дымохода

Соответствующий проект можно разработать, контролируя вышеуказанные переменные.Большинство дровяных печей поставляются с инструкциями относительно высоты дымохода и размера дымохода, необходимых в большинстве ситуаций для обеспечения достаточной тяги. В случае возникновения проблемных ситуаций с тягой следует проконсультироваться с опытным подрядчиком по отоплению, имеющим оборудование для измерения тяги.

Как правило, дымоход должен выступать над линией крыши и другими препятствиями для обеспечения достаточной тяги и ограничения нисходящих потоков.

Нисходящие потоки

Нисходящий поток — это когда дым не поднимается в дымоходе. Вместо этого воздух течет вниз, вызывая дым и опасный угарный газ в дом.Если у вас есть проблема, исправьте ее. В вашем контракте на отопление есть оборудование для черновых испытаний, которое, скорее всего, может помочь в определении корректирующих действий.

Сохранение безопасности дымохода

Существует два типа дымоходов: один безопасен, а другой может сжечь ваш дом. И то, что ваш дымоход сегодня безопасен, не означает, что он будет безопасным в следующем году.

Ветер может повредить дымоход. Рыхлый кирпич может упасть внутрь дымохода, что приведет к закупорке и возникновению дыма в доме.Как и птичье гнездо или улей диких пчел. Огонь в дымоходе может треснуть или погнуть дымоход. Слишком горячий огонь также может повредить дымоход, когда он новый или используется впервые в отопительный сезон. Сделайте первые несколько пожаров маленькими, чтобы просушить дымоход.

Дымоходы устают с возрастом, раствор ослабевает и исчезает, здания смещаются, фундаменты оседают и дымоходы трескаются. Так что будьте мудры и проверяйте дымоход перед каждым отопительным сезоном.

Проверка и очистка дымоходов

Хороший доступ для чистки и осмотра дымохода должен быть встроен в вашу систему с самого начала.Планируйте двери для уборки или проходы так, чтобы они были легко доступны. Вы можете осмотреть дымоход снизу с помощью зеркала. Возможно, вам придется снять колпачок дымохода, чтобы получить достаточно света для правильного обзора.

Вы можете опустить фонарик в дымоход по прямой, чтобы внимательно рассмотреть все стыки и детали. Будьте осторожны, если используете шнур питания, подключенный к домашнему току. Сломанная лампочка или застрявший шнур могут привести к поражению электрическим током, особенно в случае металлического дымохода.

Лучший способ почистить дымоход — это нанять профессионального трубочиста с хорошей репутацией.Они сделают все возможное, используя подходящие инструменты и оборудование, и не должны наводить беспорядок в вашем доме. Если вам необходимо почистить дымоход самостоятельно, получите соответствующие инструменты и совет у продавца дровяной печи. Еще одна важная причина для регулярного осмотра, чистки и обслуживания дымохода — любое устройство, сжигающее топливо, например дерево, представляет собой потенциальную угрозу отравления угарным газом.

ВНИМАНИЕ: Работа на крышах может быть очень опасной без надлежащего оборудования и опыта.

Дымоходы можно легко повредить во время чистки. Металлические щетки нельзя использовать на некоторых металлических дымоходах.

Насколько вам известно, ни один из химикатов, продаваемых для сжигания в камине для очистки дымохода, не является эффективным. Они не могут заменить тщательную чистку дымохода.

Дымоход

Не игнорируйте странное урчание, рев или шум, исходящий из дымохода. Выясните причину. Урчание много раз издает дымоход. Пощупайте дымоход снаружи — он горячее, чем обычно? Проверьте снаружи — из дымохода выходит пламя? Ваша дымовая труба также может быстро вибрировать во время пожара в дымоходе.

При возгорании дымохода:

Позвонить в пожарную часть
Отключить подачу кислорода в дымоход
Используйте огнетушитель и факелы в дымоходе.

Перекройте подачу кислорода, закрыв тяговые отверстия. Герметичная печь является преимуществом, поскольку закрывая тяговые отверстия, можно легко перекрыть подачу кислорода.

Если у вас нет герметичной печи, закройте заслонку. После закрытия заслонки в доме может появиться дым, поэтому обязательно откройте дверь или несколько окон, чтобы получить много свежего воздуха.Как можно скорее потушите огонь, чтобы избежать скопления дыма и угарного газа в доме.

При установке системы проинструктируйте всех членов семьи, что им делать. Эвакуируйте дом при первых признаках того, что огонь вышел из дымохода.

Если у вас нет камина, внимательно осмотрите дымоход на предмет повреждений, прежде чем использовать его снова. Проверить внутреннюю часть (с помощью зеркала) на предмет засоров и трещин. Проверьте снаружи на наличие трещин и обязательно проверьте скрытые области, такие как чердак.Если вы не можете подняться на крышу, возможно, пожарная осмотрит дымоход перед тем, как уйти.

Если дымоход поврежден, отремонтируйте или замените дымоход перед использованием.

Мы рекомендуем провести дымовой тест сомнительного дымохода. У основания дымохода разводится небольшой огонь (используйте материал, который выделяет густой дым, или специальную свечу для проверки дыма), а когда дымоход заполнен дымом, закройте его верх. Осмотрите дымоход снаружи на предмет утечки сверху вниз.Осторожно — не курите весь дом.

Два типа дымоходов

Существует два типа дымоходов для использования в дровяных системах: каменный дымоход и заводской полностью топливный или твердотопливный дымоход.

Дымоход для каменной кладки

Дымоход из каменной кладки — это дымоход, построенный в полевых условиях из массивных блоков каменной кладки, кирпичей, камней, указанных каменных блоков дымохода или армированного портландцементного бетона, который облицован подходящими вкладышами канавок дымохода и построен опытным каменщиком или соответствует принятой практике кладки.

Внутренние дымоходы лучше, чем те, что построены за пределами наружной стены, потому что они остаются более теплыми в окружении внутреннего воздуха. Теплые дымоходы имеют лучшую тягу и вызывают меньшую конденсацию креозота на их поверхности. Наружные дымоходы из пустотелых бетонных блоков могут быть проблемой, потому что они остывают быстрее, чем кирпич или камень, и гораздо более восприимчивы к воздействию воды и влаги. Дымоходы из пустотелых бетонных блоков очень экономичны, но при установке снаружи здания они должны быть изготовлены из специальных влагостойких блоков или окрашиваться или обрабатываться влагозащитным покрытием каждые два года.

Давайте рассмотрим основы подходящих дымоходов для каменной кладки:

1. Безопасный дымоход из каменной кладки должен иметь облицовку из кафельной глины. Такие вкладыши гладкие и твердые, легко трескаются. Вкладыши сделаны из материала, похожего на глиняный вазон, но они более твердые. Такой лайнер защищает наружную кладку от дымовых газов.

Дымоход без футеровки может быть облицован с помощью специальной трубы из нержавеющей стали, указанной в признанной таблице испытаний для этой цели. Труба из нержавеющей стали устанавливается в дымоход и жестко соединяется с отводом от камина.Обязательно оставьте доступ для надлежащей очистки трубы из нержавеющей стали.

Существует процесс облицовки старого дымохода, в котором используется высокотемпературный цементный материал, залитый или накачанный вокруг специального баллона внутри существующего дымохода. Похоже, что это эффективная перебазировка, выполненная обученным подрядчиком. При замене каменной кладки дымохода должна быть указана облицовка из утвержденного материала, стойкого к коррозии, размягчению или растрескиванию от дымовых газов при температурах, соответствующих классу эксплуатации дымохода.Перечисленные системы лайнеров должны быть установлены в соответствии с перечислением.

Ни один из методов футеровки не следует применять, если дымоход не является конструктивно прочным.

2. Дымоход не должен использоваться для поддержки какой-либо части конструкции, так как оседание или перемещение дома приведет к его растрескиванию. Вокруг внутреннего дымохода должно быть 2 дюйма свободного пространства. Это предотвращает возгорание горючих материалов излишками тепла.

3. Каменный дымоход, используемый для обогрева дров, должен быть построен с нуля; дымоход, поддерживаемый кронштейнами, может быть легко поврежден пожаром в дымоходе, что может привести к пожару в доме.Сдвиг или провисание кронштейна приведет к растрескиванию дымохода.

4. Если в вашем дымоходе имеется несколько входных отверстий для дымовых труб, накройте их куском облицовки из плиточной глины и заполните входное отверстие кладочным материалом, равным толщине дымохода. Тонкие металлические защелкивающиеся крышки небезопасны. Первоначальный взрыв дымохода часто сносит такую крышку. Через это отверстие будет поступать кислород для камина. Вы больше не можете его контролировать, и часто в этот момент дом загорается.(См. Раздел «Пожары в дымоходе» для информации о борьбе с возгоранием в дымоходе.)

5. В нижней части дымохода должна быть металлическая дверца для очистки. Отверстия для чистки должны быть оборудованы дверцами из черного металла, сборного цемента или другими одобренными негорючими дверьми и рамами, которые должны оставаться плотно закрытыми и запертыми, когда они не используются. Это нужно для удаления разрыхленной сажи после чистки дымохода. В противном случае дымовая труба в конечном итоге заполнится сажей и забьет дымовую трубу, в результате чего дом будет наполнен дымом. Хороший каменщик обычно может установить дверь для чистки в существующий дымоход.Дверца для чистки удобна для осмотра дымохода изнутри.

6. Еще одно напоминание — перед отопительным сезоном необходимо проверить внутреннюю часть дымохода с помощью зеркала. Удивительно, что может случиться. Однажды дымоход был заблокирован куском изоляции, который сорвался с близлежащего строительного объекта.

7. Выведите в дымоход только одно отопительное устройство. (Дымоход может содержать несколько отдельных дымоходов.) Может произойти несколько вещей, в том числе автоматическая печь не может загореться и сырое топливо закачивается в дымоход.Горячий выхлоп от костра может вызвать взрыв. Топливные печи и обогреватели часто не работают должным образом, тратя впустую топливо и потенциально вызывая дым в доме. Кроме того, оставшееся пространство вокруг облицовки дымохода, вентиляционного отверстия для газа, специального газоотводящего отверстия или пластмассового трубопровода, установленного в дымоходе, не должно использоваться для вентиляции другого устройства.

8. Каменные дымоходы, обслуживающие приборы, должны иметь размеры и конфигурацию в соответствии с инструкциями производителя прибора.

Что произойдет при возгорании дымохода? Вы не можете управлять им, потому что вы не можете перекрыть тяговые отверстия масляного устройства аллигатора. Если в дымоход выводится только дровяной обогреватель, вы можете контролировать огонь в дымоходе, перекрывая тягу (подачу воздуха). Опасные дымовые газы также могут попадать в жилище.

Многократная вентиляция также может снизить эффективность всех устройств, подключенных к одному дымоходу, потому что тяга, создаваемая одним устройством, будет быстрее втягивать теплый, уже нагретый воздух через другие устройства, что приводит к потере энергии.

9. Защитный материал, прикрепленный к дымоходу или вентиляционным колпачкам для предотвращения проникновения животных и насекомых, должен быть установлен таким образом, чтобы не повлиять на дымоход или вентиляционную тягу.

10. Искрогасители, если это требуется органом, имеющим юрисдикцию для дымоходов, прикрепленных к оборудованию для сжигания твердого топлива, должны отвечать следующим требованиям:

Площадь без сетки ограничителя должна быть не менее чем в четыре раза больше площади выхода дымохода, который он обслуживает, без сетки.
Экран разрядника должен иметь термостойкость и коррозионную стойкость, эквивалентную гальванизированной стали калибра 19 (0,041 дюйма) или нержавеющей стали калибра 24 (0,024 дюйма).
Отверстия не должны пропускать шарики диаметром более 1/2 дюйма или блокировать проход шариков диаметром менее 3/8 дюйма.
Искровой экран должен быть доступен для очистки, а экран или крышка дымохода должны быть съемными, чтобы можно было прочистить дымоход.

Если искрогасители являются частью перечисленной системы прекращения подачи дымовых газов, они должны быть сконструированы и установлены в соответствии с перечнем.

Кладка запрещена

Не используйте старый дымоход без надлежащей футеровки.
Не используйте дымоход на кронштейнах.
Не используйте дымоход с плохим раствором.
Не используйте одностенные металлические дымоходы или не указанные в перечне металлические дымоходы.

Дымоходы заводского изготовления

Дымоходы заводского изготовления предназначены для отвода газов из бытовых приборов, работающих на жидком или твердом топливе, а также для строительных отопительных приборов, в которых максимальная постоянная температура дымовых газов на выходе не превышает 1000 градусов по Фаренгейту.Заводские дымоходы предназначены для установки в соответствии со Стандартом для дымоходов, каминов, вентиляционных отверстий и устройств для сжигания твердого топлива, NFPA 211, и в соответствии с такими кодами, как Национальный механический кодекс BOCA, Стандартный механический кодекс и Единый механический кодекс. Они предназначены для установки внутри или снаружи зданий или и того, и другого таким образом, чтобы обеспечить вертикальный (максимальное смещение 30 градусов) канал или проход для отвода дымовых газов наружу.

Есть некоторые свидетельства того, что, по крайней мере, некоторые виды заводских дымоходов быстро и быстро выходят из строя при возгорании дымохода, что приводит к возгоранию дома.Это может быть связано с конструктивными дефектами, быстрым износом дымохода в «реальных» условиях или с неадекватными методами испытаний. По всем этим направлениям ведется работа, чтобы найти ответ на проблему. Между тем, если вы решите использовать дымоход заводского изготовления, мы рекомендуем следующее:

1. Регулярно проверяйте дымоход (каждые 1-2 недели в отопительный сезон). При необходимости прочистите дымоход, чтобы предотвратить скопление креозота. Обратите внимание на наличие коррозии или других повреждений, особенно на соединениях и фитингах.Перед продолжением использования замените или отремонтируйте поврежденные дымоходы.

2. Используйте термометр для контроля температуры дымовых газов. Эти температуры должны быть выше 300 градусов по Фаренгейту и значительно ниже 1000 градусов по Фаренгейту.

3. Если вы заметили пожар в дымоходе, не пользуйтесь дымоходом до тех пор, пока он не будет тщательно осмотрен опытным подрядчиком по отоплению или трубочистом.

Дымовые трубы заводского изготовления должны иметь классификацию «Все топливо или твердое топливо» организацией Underwriter’s Laboratories, Inc.«Все топливо или твердое топливо» означает, что дымоход построен для использования на древесном топливе. Эти дымоходы раньше назывались дымоходами «КЛАССА А».

Существует четыре типа дымовых труб для всех видов топлива или на твердом топливе. Их:

1. Изолированный тип — это труба из нержавеющей стали с двойными стенками, заполненная минеральным изоляционным материалом. Он подходит для использования с дровяными печами при условии, что стыки между секциями зажаты вместе с помощью дополнительных стопорных колец, предусмотренных для этих дымоходов.Без стопорных колец или другой жесткой опоры соединения могут изнашиваться из-за вибрации от ветра или пожара в дымоходе, что приведет к проникновению тепла и дыма в дом. Некоторые из них сконструированы так, что дымоход изгибается и разрушается при сильном пожаре дымохода из-за различий в тепловом расширении между материалами.

2. Дымоходы термосифонные с тройными стенками — Это три трубы — одна внутри другой. Дымовые газы поднимаются по центральной трубе. Холодный воздух втягивается через внутреннюю часть наружной оболочки дымохода вплоть до его дна.Там он нагревается и поднимается вверх по внутренней оболочке дымохода, чтобы охладить дымоход. Это процесс естественной конвекции. Эти дымоходы работают очень холодно и, следовательно, могут быстро накапливать креозот. Эти дымоходы были разработаны и должны использоваться с каминами с нулевым просветом. Они часто не подходят для использования с дровяными печами, если это специально не указано производителем каминной печи.

3. Дымоходы с тройными стенками с воздушной изоляцией (иногда называемые модифицированными термосифонными дымоходами) — Эти дымоходы похожи на описанные выше термосифонные дымоходы, но имеют внутренние перегородки и приспособление для воздухообмена между двумя внешними кожухами на каждом стыке.Благодаря этому дымоход становится теплее и подходит для использования в дровяных печах.

4. Изолированная тройная стенка —Это тип дымохода с внутренней трубой, изготовленной из тяжелого огнеупорного материала. Он сочетает в себе преимущества других типов дымоходов заводского изготовления, но при этом получается очень тяжелый дымоход. Может потребоваться дополнительная структурная опора.

Если вы решили приобрести заводской дымоход, сделайте в первую очередь то, что многие люди делают в последнюю очередь — прочтите инструкции производителя.Устанавливайте точно в соответствии с этими инструкциями. Если вы не уверены, обратитесь за помощью. (Это проще, чем потом звонить в пожарную часть.)

Заводской постройки Не

Не используйте дымоходы классов B, BW, L или одностенные. Их растапливает тепло дерева.
Не используйте дымовые трубы для дымохода.
Никогда не допускайте многократного отвода воздуха в заводские дымоходы.
Не смешивайте детали дымоходов разных типов или разных производителей в своей дымоходной системе.

Металлические дымоходы сделаны так, что вес переносится на специальное основание, снабженное дымоходом. Это основание можно установить как на потолке, так и на полу. Если ваш дымоход проходит более чем через один этаж или потолок, мы рекомендуем каменный дымоход.

Прочие соображения

Амортизаторы

Заслонка ручная — это запорная пластина, устанавливаемая в печи или дымовой трубе. Вы можете регулировать тягу через печь и скорость горения с ее помощью.

Ознакомьтесь с инструкциями производителя, прилагаемыми к вашей плите.Некоторые печи имеют автоматические заслонки или регуляторы тяги, и не следует использовать ручной заслонки со всеми моделями. В печах без встроенной заслонки установите ее в дымовую трубу.

Всегда используйте «чугунную» заслонку, если необходимо установить заслонку в дымовой трубе.

Никогда не используйте автоматическую заслонку — полностью закрывающуюся — с дровяным устройством. Вы должны всегда иметь сквозняк, когда горит пожар. (Это не относится к заводским автоматическим заслонкам.)

Рекуператоры тепла

Не рекомендуем установку и использование рекуператоров тепла на дымовых трубах.Рекуператоры тепла — это устройства, установленные в дымовой трубе между печью и дымоходом, которые передают тепло дымовых газов, которые обычно выводятся из дымохода. Эти устройства позволяют большему количеству тепла оставаться в жилой зоне, что казалось бы хорошей идеей. Однако эти устройства могут вызвать такие проблемы, как снижение температуры дымовых газов, что приведет к накоплению креозота внутри дымохода.

И, если их не чистить часто, они могут быстро забиться сажей и / или креозотом, которые заблокируют дымовую трубу.Рекуператоры тепла обычно вызывают проблемы с короткими дымоходами. Если вы все же используете его, убедитесь, что на нем есть чистящее устройство, и не забывайте чистить его часто.

Кроме того, используйте регенератор тепла только тогда, когда у вас горячий огонь. Температура дымовых газов на слабом огне может быть уже слишком низкой, и при использовании устройства возможно образование креозота.

Существуют регенераторы тепла с термостатическим управлением, которые должны уменьшать накопление креозота, работая только тогда, когда выхлопные газы над регенератором достаточно горячие, чтобы уносить летучие вещества в дымоход.

Никогда не используйте рекуператор тепла в качестве устройства для уменьшения зазора.

Вентиляторы

Как правило, используйте только вентилятор, разработанный производителем для вашей плиты или устройства. Установите вентилятор в соответствии с инструкциями производителя.

Не ставьте напольный или оконный вентилятор так, чтобы он дул на устройство или вокруг него. Вентилятор может увеличить тягу, что приведет к его перегреву, или может засасывать дым или даже горячий пепел из устройства.

Детекторы дыма, огнетушители и детекторы угарного газа

Это хорошее вложение средств, и они должны входить в стандартную комплектацию системы отопления на дровах.

Детекторы дыма должны быть внесены в список испытательной лаборатории. Они должны быть расположены там, где обычные продукты горения, которые выходят в небольших количествах из любого дровяного устройства, не вызывают их воспламенения.

Огнетушители должны быть внесены в список страховых лабораторий для пожаров класса А (обычные горючие). Мы рекомендуем огнетушители с рейтингом 2A-10BC, потому что они обеспечивают хорошие возможности тушения и могут также использоваться при сжигании жидкостей и электрических пожаров.

Факелы пожаротушения в дымоходах могут быть эффективными при тушении пожаров в дымовых трубах.У вас может быть несколько под рукой, чтобы дополнить ваш обычный огнетушитель. Детекторы угарного газа следует использовать почти во всех типах систем отопления. При нагревании древесины образуется окись углерода. Это бесцветный и без запаха, без вкуса и запаха газ, который может быть опасным и даже смертельным, когда вы подвергаетесь опасному воздействию. Детекторы угарного газа рекомендуется размещать возле гостиной и / или спальни.

Свежий воздух

Поскольку современные дома строятся более плотно, может потребоваться подвести свежий воздух для дровяной печи.Один из способов — установить воздуховод снаружи в место рядом с плитой. Попробуйте открыть окно, если у вас возникли проблемы с правильной работой печи.

Некоторые печи, представленные на маркере, включают в себя воздуховоды для наружного воздуха. Вы можете рассмотреть этот тип устройства для повышения эффективности вашей системы.

Древесное топливо

Выбор вида дров для естественного сжигания зависит от того, какие дрова есть в наличии. Хвойные породы, такие как сосна, ель и пихта, легко воспламеняются. Они быстро горят горячим пламенем и быстро перегорают.

Если у вас есть выбор, для длительного огня используйте более тяжелые твердые породы, такие как ясень, бук, береза, клен и дуб. Эти твердые породы горят менее энергично, чем хвойные, и имеют более короткое пламя. Они производят хорошую кровать из углей. Какой бы сорт дерева вы ни выбрали, убедитесь, что он выдержан, прежде чем использовать. Сухая древесина была высушена, поэтому ее влажность составляет около 20 процентов. Зеленая древесина увеличивает накопление креозота.

Для сушки свежесрубленной древесины на воздухе (сезон) требуется не менее шести месяцев, лучше 12 месяцев.Планируйте запас топлива заранее. Раскол дерева сократит время высыхания. То же самое будет и при одиночной укладке с открытыми обоими обрезанными концами. Вы получите больше тепла от сухой древесины, чем от зеленой. Обеспечьте хотя бы какое-то сухое хранение древесины. Снег и дождливая погода временно пропитают сухую древесину. Обустройте место для сухого хранения таким образом, чтобы оно оставалось полным, но при этом оставалось иметь доступ к самой сухой древесине.

Обжиг дровяной печи

Разожгите огонь из небольшой стопки бумаги под растопкой. Положите на растопку более тяжелые дрова.Никогда не используйте легковоспламеняющиеся жидкости!

Если у вас нет опыта сжигания дров, прочтите инструкции производителя печи. Затем начните с небольшого количества древесины, постепенно увеличивая количество по мере приобретения опыта в настройке демпфера и / или регуляторов тяги.

Запрещается топить дровяную печь

Не эксплуатировать печь с открытой пожарной дверцей. (Если только он не предназначен для такого использования и не оборудован хорошим искровым экраном.)
Не наливайте воду на горячую плиту.
Не храните легковоспламеняющиеся вещества в любой части дома, отапливаемой дровами.

Утилизация золы

Горячие искры и тлеющие угли могут оставаться в золе вашей дровяной печи в течение нескольких дней. Многие пожары возникают, когда пепел, очищенный от дровяных печей, помещают в горючие контейнеры или выбрасывают вместе с обычным мусором. Мы рекомендуем иметь отдельный металлический контейнер или ведро с плотно закрывающейся крышкой только для утилизации золы. Его следует хранить снаружи, за исключением случаев, когда он используется для чистки дровяной печи.

Древесная зола является прекрасным садовым удобрением, если она не смешана с угольной золой, сгоревшими остатками пластика или другими загрязнителями.

Другое топливо

Некоторые люди пытаются сжигать в своих дровяных печах не только дрова, но и другое топливо. Это может быть опасным занятием, если печь не предназначена для этого. (См. Инструкции производителя печи.)

Уголь является наиболее распространенным топливом , кроме дров, которое сжигают в печах. Некоторые печи спроектированы так, чтобы разрешать сжигание обоих, но характеристики горения угля настолько различаются, что его обычно нельзя эффективно сжигать в печи, предназначенной преимущественно для дров.

Некоторые печи, предназначенные в основном для угля, могут относительно эффективно сжигать дрова, но размер их топки часто очень ограничен. Битуминозный и антрацитовый уголь требует различных типов угольных печей для эффективного сжигания этих различных видов топлива. Угольные печи оборудованы решетками для удаления золы, не вызывая чрезмерного беспокойства топки. Битуминозный уголь производит крупные твердые клинкеры расплавленной золы, которые необходимо регулярно удалять из топки. Неправильно обожженный антрацитовый уголь также может производить клинкер.Эффективное сжигание угля — это искусство, которому необходимо научиться. Хорошее место для начала — инструкция по эксплуатации угля.

При правильном сжигании угля не образуется креозот, но он производит сажу и едкий дым, которые могут повредить облицовку дымохода (особенно из нержавеющей стали), если не проводить регулярную чистку дымохода. Угольные печи обычно нуждаются в регуляторах барометрической тяги на дымовых трубах, чтобы обеспечить надлежащую постоянную тягу. Кроме того, дымовые трубы для угольных печей обычно устанавливаются с охватываемым соединителем вверх, потому что выход оксидов углерода из выхлопной системы более критичен, чем капание креозота из соединений.

Угольная зола не может использоваться в качестве удобрения. Тщательно очищайте внутреннюю часть угольной системы после каждого отопительного сезона, потому что влага в течение лета может вызвать сильную коррозию системы кислотами в остатках.

«Каминный уголь» или «Каннельный уголь» выделяет большие объемы летучих газов и очень активный, искрящийся огонь. Использовать этот уголь в закрытой печи небезопасно. Из-за летучего газа могут произойти многочисленные вспышки и небольшие взрывы.Наверное, это касается торфа.

Прессованные бревна или гранулы из опилок или побочных продуктов древесных растений могут быть приемлемы для вашей печи, если они рекомендованы как производителем, так и производителем бревен или гранул. Топливная система в виде пеллет состоит из твердого переработанного топлива заданного размера и состава, которое можно подавать в систему сгорания прибора с контролируемой скоростью. Некоторые приборы горят настолько эффективно, что им не нужен дымоход.

Декоративные дрова для камина из сжатых опилок, химикатов и связующего воска или парафина небезопасны для использования в закрытой дровяной печи, потому что они выделяют слишком много летучих газов, а химические вещества, используемые для создания красивого цветного пламени, могут разъедать части вашего тела. дровяная система.

Сводка

Дровяное отопление имеет плохие показатели возгорания. Найдите время, чтобы проинструктировать всех членов семьи о правильной работе вашей системы отопления на дровах. Не экономьте на подходящих материалах и безопасности. Часто проверяйте свое оборудование.

Дровяное отопление потребует много внимания и много времени. Это потребует тяжелой работы. Если вы не хотите делать и то, и другое — возможно, дровяное отопление не для вас.

Отопление на дровах и пеллетах | Министерство энергетики

Топливные пеллеты сжигают уплотненные пеллеты, обычно сделанные из дерева, но они также могут быть получены из других органических материалов.Некоторые модели могут сжигать скорлупу орехов, кукурузные зерна и мелкую древесную стружку.

Установки, работающие на топливе на пеллетах, более удобны в эксплуатации, чем обычные дровяные печи или камины, а некоторые из них имеют гораздо более высокую эффективность сгорания и нагрева. Как следствие, они очень мало загрязняют воздух. По сути, пеллетные печи — это самый чистый твердотопливный бытовой отопительный прибор. Пеллетные печи, сертифицированные Агентством по охране окружающей среды, вероятно, будут иметь КПД от 70% до 83%. Пеллетные печи имеют мощность нагрева от 8 000 до 90 000 БТЕ в час.Они подходят как для дома, так и для квартиры или кондоминиума.

Большинство печей на пеллетах стоят от 1700 до 3000 долларов. Однако печь на гранулах зачастую дешевле в установке, чем обычная дровяная печь. Многие из них имеют прямой выход в комнату и не нуждаются в дорогостоящем дымоходе или дымоходе. В результате стоимость установки всей системы может быть меньше, чем у обычной дровяной печи.

Пеллетные топливные устройства доступны в виде отдельно стоящих печей или каминных топок.Отдельно стоящие блоки напоминают обычные дровяные обогреватели в том смысле, что они обычно хорошо обогревают одну комнату, но не соседние комнаты, если у них нет вентилятора, который нагнетает теплый воздух в другие помещения. Пеллетно-каминные топки вписываются в существующие камины. Несколько компаний в настоящее время производят печи и котлы на пеллетах для замены или дополнения газовых или жидких печей и котлов в системах отопления жилых помещений.

Все топливные пеллетные установки имеют топливный бункер для хранения пеллет до тех пор, пока они не понадобятся для сжигания.Большинство бункеров вмещают от 35 до 130 фунтов (от 16 до 60 килограммов [кг]) топлива, которого хватит на день или более при нормальных условиях эксплуатации. Устройство подачи, такое как большой шнек, сбрасывает несколько гранул за раз в камеру сгорания для сжигания. От того, как быстро пеллеты подаются в горелку, зависит тепловая мощность. Выхлопные газы отводятся через небольшую дымовую трубу, которая может выходить через боковую стенку или вверх через крышу. Более продвинутые модели имеют небольшой компьютер и термостат для управления скоростью подачи гранул.

Пеллетные устройства обычно требуют дозаправки только один раз в день. Однако из-за того, что топливо сжато, пеллеты в мешках могут быть трудно подняты. В некоторых моделях используются системы хранения наливом и они полностью автоматические.

Большинство внешних поверхностей грануляторов (кроме стеклянных дверок) остаются относительно прохладными во время работы, что снижает риск случайных ожогов. Пеллетные печи сжигают топливо настолько полно, что в дымоходе накапливается очень мало креозота, что снижает опасность возгорания.

К сожалению, пеллетные устройства также более сложны и имеют дорогие компоненты, которые могут выйти из строя.Кроме того, домовладелец должен чистить их еженедельно, а профессионал — ежегодно. Им также требуется электричество для работы вентиляторов, элементов управления и питателей гранул. При нормальном использовании они потребляют около 100 киловатт-часов (кВтч) или около 9 долларов электроэнергии в месяц. Если печь не имеет резервного источника питания, потеря электроэнергии приводит к отсутствию тепла и, возможно, дыму в доме.

Выжигание древесины в жилых домах — Департамент охраны окружающей среды штата Нью-Йорк

Наружные дровяные котлы (OWB)

OWB (также известные как наружные водяные обогреватели) являются устройствами сжигания топлива:

предназначены для сжигания древесины или другого топлива;
, который производитель указывает для наружной установки или установки в строениях, обычно не занятых людьми; и
, которые используются для обогрева строительного пространства и / или воды посредством распределения, обычно по трубам, газа или жидкости (например,g., вода или смесь воды с антифризом), нагретые в приборе.

Типичный блок выглядит как небольшой металлический сарай для хранения вещей со стопкой. OWB также можно использовать для обогрева бассейнов, теплиц, молочных помещений и т. Д.

Правила для OWB

DEC приняла Часть 247, Дровяные котлы для установки вне помещений (покидает веб-сайт DEC) 29 декабря 2010 г. Правило распространяется на владельцев, операторов, производителей и дистрибьюторов OWB. Также важно проконсультироваться с клерком в вашем городе, чтобы узнать, действуют ли в вашем городе какие-либо местные законы, касающиеся OWB.

Дежурные ситуации

Мешающие ситуации обычно возникают в тех случаях, когда OWB устанавливается близко к границе участка, имеет короткий штабель и / или сжигает необработанную древесину или другое неподходящее топливо. Примеры неприятного состояния:

активация дымовых извещателей в соседних строениях;
ухудшение видимости на трассе общего пользования; или
видимый шлейф от OWB, соприкасающийся со зданием на соседнем участке.

Свяжитесь с региональным офисом DEC по вашему местонахождению, если на вас негативно повлияет дым от соседнего OWB.

Сертифицированные NYS модели OWB

Бытовое использование, минимальная задержка 100 футов, топливо на кордной древесине

Центральный котел модели и сертифицированные нормы выбросов:

Classic Edge 360 - 0,12 фунта / мм BTU
Classic Edge 560 — 0,14 фунта / мм BTU
Classic Edge 350 — 0,18 фунта / мм BTU
Classic Edge 750-0.18 фунтов / мм BTU
E-Classic 3250 — 0,18 фунта / мм BTU
Classic Edge 550 — 0,31 фунта / мм BTU

Greentech Manufacturing, Inc. модели и сертифицированные уровни выбросов:

Crown Royal RS7200E — 0,13 фунта / мм BTU
Crown Royal RS7300-E — 0,29 фунта / млн БТЕ

Hawken Energy, Inc. модели и сертифицированные уровни выбросов:

GX30 — 0,17 фунта / млн БТЕ
GX15 — 0.18 фунтов / мм BTU

Модель Heatmor и сертифицированный уровень выбросов:

X Series 200 — 0,30 фунта / млн БТЕ

Hydronic Speciality Supply Модель и сертифицированный уровень выбросов:

Барабанщик 35 — 0,32 фунта / MMBtu

Модель Northwest Manufacturing, Inc. и сертифицированный уровень выбросов:

Woodmaster CleanFire 400 — 0,07 фунта / MMBtu

Модель Polar Furnace и сертифицированный уровень выбросов:

SteelTech Inc.(Heatmaster ss) модели и сертифицированные уровни выбросов:

G200-2 / GS200 — 0,066 фунта / ММБТЕ
G100 / GS100 — 0,073 фунта / ММБТЕ

WoodMaster, Inc. моделей и сертифицированные уровни выбросов:

CleanFire 300 — 0,12 фунта / MMBtu
CleanFire 500 — 0,14 фунта / мм BTU

Коммерческое использование, минимум 200 футов, топливо на кордной древесине

DECTRA Corporation модели и сертифицированные уровни выбросов:

Гарн WHS 2000-0.07 фунтов / MMBtu
Garn WHS 1500 — 0,13 фунта / мм BTU

Модель Greentech Manufacturing, Inc. и сертифицированный уровень выбросов:

Crown Royal RS7400-E — 0,236 фунта / мм BTU

Модели Heatmor и сертифицированные уровни выбросов:

400-4S — 0,28 фунта / млн БТЕ
X Series 350 — 0,31 фунта / мм BTU

SteelTech Inc. (Heatmaster ss) модель и сертифицированный уровень выбросов:

G400 / GS400 — 0.228 фунтов / мм BTU

Дровяные печи для дома

Новые домашние дровяные печи не регулируются DEC. Они регулируются Агентством по охране окружающей среды США (EPA) в соответствии со Стандартом производительности нового источника (40 CFR 60, подраздел AAA). Для получения дополнительной информации посетите Программу мониторинга соответствия древесных обогревателей EPA (с веб-сайта DEC).

Камины и каминные топки

EPA имеет добровольную программу в отношении каминов и каминных топок.Для получения дополнительной информации посетите Burn Wise Агентства по охране окружающей среды (покидает веб-сайт DEC), программу, которая продвигает важность сжигания правильной древесины, правильным способом, в правильном устройстве.

Уголь или дрова

УСТАРЕВШАЯ СЕРИЯ: Уличные котлы, работающие на угле или дровах

Mahoning Outdoor Furnaces предлагает качественную продукцию с обязательством обслуживания по справедливым и разумным ценам. У нас есть опыт производства уличных котлов, и мы уделяем внимание деталям, важным для доставки конечного продукта нашим уважаемым клиентам.

Наши наружные котлы, работающие на древесном и угольном топливе, обладают рядом уникальных преимуществ:

Бойлеры для наружного применения Mahoning легко адаптируются к различным требованиям отопления, будь то принудительный воздух или горячая вода.

6 размеров моделей на выбор: 200, 300, 400, 500, 600 и 750

Применения для наружных котлов:

Жилой — Отопление и горячее водоснабжение обеспечивается одним и тем же наружным бойлером.
Многоблочные здания — Один наружный котел может безопасно и эффективно обеспечивать теплом и горячей водой несколько зданий, а также горячую воду для этих зданий.
Горячая вода — Нагрейте бассейн, джакузи или спа.
Сараи — Достаточно теплой воды, воздуха и тепла для содержания ценных животных.
Зеленые дома — Постоянная подача теплого воздуха и теплой воды для круглогодичного выращивания.
Церкви — Контролируйте коммунальные расходы на большие, трудно отапливаемые конструкции.
Body Shops — Устраняет пыль и снижает опасность возгорания от паров краски.

Экономия / доступность:

Устраняет необходимость и расходы на отдельный дымоход внутри дома.
Сжигание древесины, возобновляемого ресурса, дешевле, чем другие виды топлива.
Удобство заправки одного альтернативного вида топлива другим топливом.
Один блок для обогрева вашего дома и горячего водоснабжения.
Один обогреватель можно использовать для обогрева нескольких зданий.
Нагреватель подключается к любой существующей системе принудительной подачи воздуха, системе горячего водоснабжения или системе в полу.

Прочные и желательные особенности конструкции:

¼ ”стальной резервуар для воды и топка.
Внешний вид из нержавеющей стали 24 калибра.
Дополнительные порталы для зонального отопления, например, отдельная постройка, которую необходимо обогревать.
Указатели уровня и температуры воды в печи.
Решетки для встряхивания с внешними ручками, облегчающие удаление золы.
Зольник большой емкости и дверца для удаления золы большого размера.
Устанавливается с любой существующей системой принудительного горячего воздуха, горячей воды и внутрипольной системы.

Функции безопасности:

Обогреватель находится снаружи, поэтому вся грязь, пыль, топливо и огонь изолированы от дома.
Все обогреватели Mahoning не находятся под давлением.

Гарантия:

На все электрические компоненты на изделие дается 3 года гарантии и 1 год.
Решетки встряхивающего устройства и дверные прокладки не покрываются гарантией.

Качество:

Резервуар для воды и топка изготовлены из листовой стали 1/4 дюйма.
Наружные и дымовые трубы изготовлены из нержавеющей стали.
предоставляется 3-летняя гарантия и 1-летняя гарантия на электрические компоненты. (Мы не даем гарантии на решетки или уплотнители дверного троса.)
Электрические соединения и циркуляционный насос заключены в изолированный шкаф.

Дополнительные опции:

Удлинители дымовой трубы на 3 дюйма
Змеевики для нагрева воды в гидромассажной ванне или плавательном бассейне
Второй змеевик ГВС
Дополнительные порталы для зонального отопления
Резервуар медсестры для больших потребностей в горячей санитарно-технической воде
Теплообменники, размеры которых соответствуют вашим потребностям в отоплении
Воздухоочистители для удобного монтажа на полу или потолке
Плоские пластинчатые теплообменники

Модели и характеристики наружных котлов:

Модель (стандарт)	200	300	400	500	600	750
Длина топки	36 «	48 «	60 «	60 «	60 «	72 «
Открытие топки	22 дюйма x 22 дюйма	22 дюйма x 22 дюйма	22 дюйма x 22 дюйма	22 дюйма x 22 дюйма	50 дюймов x 50 дюймов	50 дюймов x 50 дюймов
Выход БТЕ (в час) Топка стандартная	150 000	225 000	300 000	375 000	700 000	900 000
Многотопливная горелка	75–150 000	75–225 000	75–300 000	75–375 000	НЕТ	Нет
Размеры	48 дюймов Ш x 56 дюймов x 70 дюймов	48 дюймов Ш x 68 дюймов x 70 дюймов	48 дюймов Ш x 82 дюйма x 70 дюймов	54 «Ш x 82» x 76 «В	78 дюймов Ш x 96 дюймов x 99 дюймов	96 дюймов Ш x 96 дюймов x 99 дюймов
Масса Стандартная модель Многотопливная модель	2350 фунтов. 2600 фунтов.	2700 фунтов. 3200 фунтов.	3300 фунтов. 3800 фунтов.	4100 фунтов. 5000 фунтов.	11000 фунтов. НЕТ	12000 фунтов. НЕТ
Объем воды	228 галлонов.	290 галлонов.	352 галлона.	551 галлон.	800 галлонов.	1100 галлонов.

Наружные бойлеры Mahoning предназначены только для наружного использования.

Нагреватели уличных печей Mahoning могут быть ограничены в некоторых штатах из-за государственных нормативных требований, которые зависят от штата. Mahoning Skye Series V соответствует требованиям EPA Phase 2.

EGLE — Выжигание древесины и качество воздуха

Выжигание древесины и качество воздуха

Контактное лицо: Центр помощи окружающей среде, 800-662-9278 Агентство по вопросам окружающей среды, Великих озер и энергетики

Выжигание древесины было частью наследия штата Мичиган.Домовладельцы, решившие использовать камины и дровяные печи, должны понимать, что здоровое качество воздуха в помещении и на улице требует хороших привычек сжигания дров. Следующие ниже рекомендации по ответственному сжиганию древесины сводят к минимуму проблемы со здоровьем и помогают поддерживать чистоту окружающей среды. Для получения информации о Open Burning посетите открытую веб-страницу записи.

Знай, когда сжигать
- Контролировать все пожары; никогда не оставляйте огонь без присмотра.
- Модернизируйте старую дровяную печь до печи с каталитической камерой сгорания, которая сжигает излишки загрязняющих веществ.
- Будьте вежливы, когда к вам домой приходят посетители. Древесный дым может вызвать проблемы у людей с развивающимися или чувствительными легкими (например, у детей, пожилых людей) и людей с заболеваниями легких
Знай, что сжигать
- Разделите большие куски дерева на более мелкие и убедитесь, что они были выдержаны (дать высохнуть в течение года). Горящие свежесрубленные бревна = дымные костры.
- Покупая древесину у дилера, не думайте, что она была выдержана.
- Добавьте дрова для топлива.
- Маленькие горячие пожары более эффективны и менее расточительны, чем большие пожары.
- Никогда не сжигайте химически обработанную древесину или недревесные материалы.
- Изготовленные дрова для костра создают приятную атмосферу, оказывают наименьшее влияние на качество воздуха и являются хорошим выбором для домовладельцев, которые нечасто используют камин.
Уметь сжигать
- Правильное сгорание является ключевым моментом. Убедитесь, что ваш дровяной огонь не загорелся.Если из дымохода или трубы выходит излишек дыма, огонь не получает достаточно воздуха.
- Визуально проверьте дымоход или дымовую трубу через 10–15 минут после розжига огня, чтобы убедиться, что он не выделяет чрезмерного количества дыма.
- Домовладельцы должны ежегодно обслуживать и чистить дровяные печи и камины, чтобы обеспечить их исправную работу.

EGLE
USEPA
Служба расширения МГУ

Руководство пользователя — EZ Boilers LLC

Печь сантехника

ООО «ЭЗ Бойлерз»

EZ-Classic и EZ-Pro

(Подробная информация размещена на страницах нашего сайта)

Конструкция протестирована на соответствие требованиям UL 2523-2009 Твердотопливные водонагревательные приборы, водонагреватели и бойлеры, а также CAN / CSA B366.1-2011 Стандарты на твердотопливные приборы центрального отопления.

ООО «ЭЗ Бойлерз»

1445 170-я пр.

Херси, Мичиган 49639

Позвоните или отправьте SMS: (231) 823-2499

ВВЕДЕНИЕ

Спасибо за покупку нашей печи. Разработанная и изготовленная в Херси, штат Мичиган, печь EZ Boilers LLC «Простая и сильная» предназначена для обеспечения теплом и горячей водой вашего дома или офиса. Самая прочная конструкция — круглая, а самая слабая — квадратная или прямоугольная.Это относится и к плитам. Для долговечности и прочности наша печь использует круглую, прочную конструкцию топки. Прямоугольные конструкции с множеством перекрывающихся сварных швов и фасетных углов могут быть проблематичными. Наша водная рубашка также имеет круглую форму и имеет толщину 3/16 дюйма. В вашей печи также используется технология сжигания с естественной тягой, чтобы получить всю энергию из традиционных источников топлива и обеспечить вам долгие годы безопасного и экономичного обогрева вашего здания и горячего водоснабжения.Благодаря отсутствию крупной электроники или вентиляторов снаружи наша плита проста и безопаснее. Большинство используемых нами запчастей есть в наличии, они легко доступны, что упрощает обслуживание. Чтобы убедиться, что у вас есть четкое представление о процедурах эксплуатации вашей печи, пожалуйста, найдите время, чтобы внимательно прочитать это руководство. Если у вас есть вопросы, позвоните нам по телефону (231) 823-2499. Мы будем рады ответить на любые ваши вопросы.

Еще раз спасибо,

The EZ Boilers LLC Команда простых и сильных печей

Простой и сильный…., это наша плита.

БЕЗОПАСНОСТЬ

Не используйте это оборудование ни для каких иных целей, кроме его предназначения.

Не устанавливать в доме, подвале или гараже. Эта печь предназначена для использования на открытом воздухе.

Осторожно…. Горячие поверхности… .Никогда не оставляйте детей без присмотра возле плиты.

Запрещается сжигать какие-либо материалы, кроме натуральной органики. Не сжигайте МУСОР, БЫТОВЫЕ ОТХОДЫ, СОЛОМУ, СЕНА И ДВОРНЫЕ ОТХОДЫ. Не используйте легковоспламеняющиеся жидкости или материалы для зажигания или усиления огня.Никогда не используйте какой-либо нефтепродукт, продукт на нефтяной основе, угольный стартер, жидкость для зажигалок, топливо для фонарей, керосин или любой другой легковоспламеняющийся ускоритель, чтобы разжечь огонь.

Зажигайте огонь из бумаги, картона и небольших растопок, никогда не используйте какие-либо легковоспламеняющиеся жидкости. При первом розжиге печи очень важно дать воде нагреться до рабочей температуры (от 160 ° до 180 °) до того, как вы начнете нагревать дом или другое строение. Если вы начнете отводить тепло из воды слишком рано, печь не сможет его нагнать, и креозот, вероятно, забьет дымоход.Не выключайте водяной насос (-ы), но не включайте комнатный термостат для наружной печи до тех пор, пока не будет достигнута рабочая температура.

При открытии дверцы топки сделайте паузу между первой (основной) защелкой и предохранительной защелкой. Этот тип защелки называется дверной защелкой с защитой от обратного хода. Во время нормальной работы внутри топки могут скапливаться несгоревшие газы. Задержка на предохранительной защелке позволит этим газам воспламениться и сгореть. Несоблюдение этого правила может привести к серьезным ожогам.Всегда плотно закрывайте дверцу печи после того, как ухаживаете за огнем.

Никогда не оставляйте печь без присмотра, если дверца топки открыта или не заперта.

Не прикасайтесь к неизолированным частям передней части плиты. Температура здесь может достигать 200 градусов. Несоблюдение этого правила может привести к серьезным ожогам.

Во избежание поражения электрическим током отключите питание перед выполнением технического обслуживания.

Всегда надевайте защитные перчатки и очки. Помните, что свисающая или свободная одежда может загореться.

Пепел следует поместить в металлический контейнер с плотно закрывающейся крышкой. Закрытый контейнер с золой следует поставить на негорючий пол или на землю. Все горючие материалы должны быть захоронены в почве или рассредоточены иным способом. Их следует оставить в закрытом контейнере до тех пор, пока все огарки полностью не остынут.

Использование уличной печи помогает исключить риск пожара в доме, возгорания дымохода, дыма в помещении или отравления угарным газом.

Печь EZ Boilers LLC Simple and Strong прошла испытания на соответствие стандартам UL 2523-2009 для жидкостных отопительных приборов, водонагревателей и бойлеров, работающих на твердом топливе, и CAN / CSA B366.1-2011 Твердотопливные приборы центрального отопления.

РАЗДЕЛ 1

УСТАНОВКА

ВНИМАНИЕ — НЕ ЗАЖИГАЙТЕ ДАННЫЙ УСТРОЙСТВО, ПОКА НЕ ПРОЧИТАЙТЕ И ПОЛНОСТЬЮ НЕ ПОНИМАЙТЕ ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ. НИКОГДА НЕ ЗАЖИГАЙТЕ ОГОНЬ В ПЕЧИ СУХОЙ (БЕЗ ВОДЫ), ПЕЧЬ ЗАГОРАЕТСЯ.

УСТАНОВКА ДАННОГО УСТРОЙСТВА ДОЛЖНА БЫТЬ УСТАНОВЛЕНА КВАЛИФИЦИРОВАННЫМ МОНТАЖНИКОМ.

Перед установкой печи всегда проверяйте все применимые государственные и местные правила и проконсультируйтесь со своим страховым агентом.

Мы рекомендуем устанавливать плиту на расстоянии не менее 5 футов от любых легковоспламеняющихся конструкций и не менее 25 футов от резервуаров для хранения топлива, таких как резервуары с жидким пропаном. Однако подальше еще лучше. Подземные изолированные водопроводы PEX могут транспортировать нагретую воду на большие расстояния без ущерба для экономии. Безопасность должна быть главным приоритетом. Ваша плита должна быть расположена с учетом собственности вашего соседа. Этот тип печи не предназначен для размещения или эксплуатации в густонаселенных районах.

Советы по установке

След печи. Когда вы начинаете устанавливать котел, следы пригодятся для размещения блоков под опорами или для заливки бетонной подушки. EZ-Pro: L = 60 дюймов W = 44 дюйма. EZ-Classic: L = 48 дюймов W = 44 дюйма

Эти измерения сняты с внешней стороны ножек, которые составляют примерно 3 квадратных дюйма. Таким образом, EZ-Pro имеет размеры 57 на 41 дюйм по центру, а EZ-Classic — 45 на 41 дюйм по центру.

ВНИМАНИЕ: Вы поднимаете и перемещаете плиту на свой страх и риск.Не поднимайте плиту снизу с помощью вилочного погрузчика или подобного оборудования. Вы можете безопасно поднять плиту, сняв прочистку переключателя дымохода, пропустив цепь через дымоход в топку и прикрепив цепь к дверной коробке. Печь также можно поднять вилочным погрузчиком, вставив вилы через дверной проем в топку.

Электрооборудование

Мы рекомендуем квалифицированному профессиональному электрику выполнить все необходимые электрические соединения, связанные с установкой печи.

Ваша плита работает от источника питания 115 В. Мы рекомендуем вам использовать подземный провод 14/2 115 вольт во время установки. Во избежание поражения электрическим током перед установкой отключите питание.

Ваша плита оборудована контроллером аквастата на 115 В. Насос (ы) также работают от 115 вольт.

Контроллер Aquastat

Перед тем, как разжечь печь, убедитесь, что аквастат правильно запрограммирован.Хотя это делается на заводе, многие факторы могут привести к потере программирования, а программирование по умолчанию может привести к перегреву и возгоранию печи. См. Подробности в разделе «Настройка Аквастата».

Заземляющий стержень

Правильно установленная система заземления защитит людей от поражения электрическим током, поможет защитить дорогое электронное оборудование, предотвратить электролиз, ограничить напряжение нейтрали относительно земли и удовлетворить требования NEC.

Используйте только провод 4GA или больше с соответствующими зажимами заземления.Отшлифуйте краску в местах крепления провода к плите, чтобы обеспечить надежное электрическое соединение.

Выход GFCI или выключатель GFCI

Установите на плиту выход GFCI или прерыватель GFCI. Это защитит пользователя и электронику, а также продлит срок службы печи. Установка обычного электрического переключателя между GFCI и источником питания, входящим в печь, позволит вам легко отключить питание печи для обслуживания. Использование кнопки сброса GFCI в качестве переключателя значительно сократит срок ее службы.Насос (ы) печи подключается к этой розетке. Более подробная информация на нашей странице советов по установке. Советы по установке

Термостат

Установите второй термостат (термостат сетевого напряжения 110 В), подключив его к существующей домашней печи. Это позволит распределить тепло от внешней печи по всему дому, без циклического включения горелки домашней печи .

Ваш существующий термостат печи должен быть установлен на несколько градусов ниже, чем термостат новой печи.Это позволит существующей печи включаться и обогревать ваш дом только в том случае, если огонь в уличной печи погаснет.

ВАЖНАЯ ИНФОРМАЦИЯ: Обратитесь к квалифицированному электрику для проверки, чтобы эти изменения не привели к перегрузке электродвигателя. Любая модификация существующей печи должна производиться в соответствии со спецификациями производителя и выполняться квалифицированным лицензированным лицом в соответствии с местными строительными нормами.

Сантехника

Монтаж сантехники

Мы рекомендуем вам обратиться к лицензированному профессиональному сантехнику для выполнения всех необходимых водопроводных работ между печью и существующей системой отопления или вашим зданием (ями).Советы по установке есть в других разделах этого руководства и на нашем веб-сайте. Необходимую фурнитуру для установки печи можно приобрести в большинстве местных хозяйственных магазинов и центров ремонта дома. SupplyHouse, онлайн-продавец, также предлагает широкий выбор сантехнических деталей по разумным ценам. SupplyHouse

Первичная заправка водой

Присоедините садовый хозяин к штуцеру шланга на обратной трубе. Закройте шаровой кран возвратной линии и заполните всю систему, пока вода не потечет из вентиляционной трубы в верхней части печи.Откройте шаровой кран обратной линии и дайте насосам поработать 24 часа, чтобы удалить воздух из системы и проверить герметичность трубопроводов. Проверьте и при необходимости долейте систему и залейте 1 единицу раствора для обработки нитрита натрия в вентиляционную трубу, расположенную в верхней части печи.

Если у вас есть две возвратные линии для вашей системы, добавьте Y-образный фитинг, чтобы соединить две возвратные линии с возвратным портом. Это обеспечит более плавный поток воды, чем тройник.

Однако найти Y-образные фитинги в местном хозяйственном магазине может быть сложно.Тройник подойдет, но его следует устанавливать в направлении, обеспечивающем наиболее плавный поток воды. Это относится к любому типу фитингов, с которыми вы работаете, — из латуни или PEX. Вы хотите, чтобы хотя бы одна из линий возврата воды имела прямой путь обратно к резервуару печи.

Тройник для установки двойной обратной линии.

Отверстия для воды на плите

Здесь показаны порты насоса печки. Порты имеют внутреннюю резьбу 1 дюйм NPT (национальная трубная резьба), а фитинги можно приобрести в местном магазине товаров для дома.

РАЗДЕЛ 2 — ЗНАКОМСТВО С ПЕЧЕЙ

Печное строительство

Топка

Наша топка имеет толщину 5/16 дюйма, что дает нам одну из самых толстых топок на рынке. Самая прочная структура — круглая, а самая слабая — квадратная или прямоугольная. Для долговечности и прочности в нашей топке используется котел круглой формы. У круглых конструкций меньше сварных швов; следовательно, меньше мест для возможного отказа.

Водяная рубашка

Наша водная рубашка имеет толщину 3/16 дюйма и имеет круглую форму, что придает ей максимальную прочность. Водяная рубашка окружает всю топку печи, чтобы обеспечить максимальную теплоотдачу.

Смотровое стекло

Смотровое стекло — это простой механический способ отслеживать уровень воды в печи. С первого взгляда вы поймете, что в вашей плите правильное количество воды. Если вы не видите воды в смотровом стекле, необходимо долить воду в плиту.Обычно уровень воды в манометре опускается чуть ниже средней точки.

Проверяйте уровень воды каждый раз, когда добавляете топливо в печь.

Отвод котла

Вентиляционное отверстие котла — это отверстие, выходящее из верхней части водяной рубашки печи, которое используется для выпуска воздуха из печи, когда она заполнена. Он также используется для предотвращения образования вакуума при опорожнении печи. Печь не находится под давлением и выбрасывается в атмосферу через вентиляционное отверстие.Вентиляционное отверстие также является хорошим местом для добавления добавки к воде (нитрита натрия) для вашей печи. Не рекомендуется заправлять печь в первый раз через вентиляционную трубку, так как это может привести к задержке воздуха в насосной системе.

Никогда не создавайте давление и не закрывайте это отверстие.

Дымоход

Дымоход из стали 8 дюймов сорта 40. Обычный 8-дюймовый кусок печной трубы поместится в дымоход вашей печи. Вы также можете использовать 8-дюймовую изолированную трубу.

В печах с дымоходом, установленным сбоку, будет гораздо больше креозота, чем в печах с дымоходом, выходящим сверху.Ответ прост. Несгоревшие газы при выходе в дымоход остывают, конденсируются и образуют креозот. Дымоходы снаружи работают намного холоднее, что приводит к чрезмерному накоплению креозота. В вашей печи дымоход «наверху» проходит через переключатель. Наша печь спроектирована таким образом, чтобы быть простой, безопасной и требующей меньшего обслуживания.

Проверяйте герметик вокруг дымохода и крыши печи каждый год. При необходимости заделайте заново. В вашем местном магазине товаров для дома будет продаваться высокотемпературный силиконовый клей / герметик RTV, выдерживающий температуру от 500 до 600 градусов.

Не забывайте накрывать дымоход ведром, когда печь не используется.

Дивертер

Если вы посмотрите на топку, вы увидите металлический ящик. Этот ящик называется дивертером. Дивертер монтируется под дымоходом. Он предназначен для выталкивания дыма и тепла в заднюю часть печи, чтобы тепло печи не уходило прямо в дымоход. Заслонка в переключателе предназначена для очистки дымохода. Его можно снять или оттянуть, чтобы прочистить дымоход.

Также необходимо периодически чистить дивертер и дымоход.

Задняя дверца доступа

Задняя дверца закрывает водопроводную и электрическую проводку печи. Он удерживается двумя болтами и выдвигается из нижней части рамы печи.

Это покрытие косметическое; это не обязательно для работы печки.

Электрооборудование

Подключить электропитание к плите довольно просто, но если вы не уверены или чувствуете дискомфорт при работе с электричеством, попросите кого-нибудь из специалистов поработать с ней.Более подробные инструкции здесь: Советы по установке

Электроника

Контроллер Aquastat

Контроллер Aquastat для вашей печи разработан для многих систем отопления, охлаждения и высоких температур. Температура зонда отображается на ярком 3-значном дисплее. Вы можете запрограммировать уставку (SP), которая представляет собой температуру, при которой дверца заслонки будет открываться, и вы можете установить дифференциал (R0), который представляет собой разницу между температурами открытия и закрытия заслонки.Настройка аквастата описана в разделе «Настройка аквастата».

Контроллер Aquastat

Датчик температуры воды

Наши последние модели оснащены аквастатом Honeywell и датчиком внешней температуры. Датчик температуры удерживается на месте с помощью силикона. Если вас беспокоит, что манометр неправильно показывает температуру воды, когда вы его устанавливаете, на задней стороне манометра есть небольшой регулировочный винт, который можно использовать для его точной настройки.

РАЗДЕЛ 3 — ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ЧИСТКА

Перед отопительным сезоном

ВНИМАНИЕ — НЕ ЗАЖИГАЙТЕ ОГОНЬ В ДАННОЙ ПЕЧИ, ДО ТОГО, КАК ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ НЕ ПРОЧИТАНЫ И ПОЛНОСТЬЮ УЧЕНЫ.

Ни в коем случае не разжигайте печь без воды, печь загорится.

Убедитесь, что ваша печь наполнена водой (Смотровое стекло), включите насосы и проверьте на утечки. Помните, что насос смазывается водой.

Осмотрите тросовое уплотнение с внутренней стороны двери перед тем, как разжечь первый огонь, и через несколько дней после этого, ища любые признаки плохого уплотнения. Плохое уплотнение приведет к нерегулируемому горению огня, что может привести к повреждению из-за перегрева, а также к плохой экономии горения.Для нормальной работы печи дверца должна быть закрыта и опломбирована.

При первом розжиге печи очень важно дать воде нагреться до рабочей температуры (от 160 ° до 180 °) до того, как вы начнете нагревать дом или другое строение. Если вы начнете отводить тепло из воды слишком рано, печь не сможет его нагнать, и креозот, вероятно, забьет дымоход. Не выключайте водяной насос (-ы), но не включайте комнатный термостат для наружной печи до тех пор, пока не будет достигнута рабочая температура.

Окончание отопительного сезона

Проверьте герметик вокруг дымохода и крыши вашей печи. Если необходимо, сделайте повторную герметизацию. В вашем местном магазине товаров для дома будет продаваться высокотемпературный силиконовый клей / герметик RTV, выдерживающий температуру от 500 до 600 градусов.

Поставьте ведро на дымоход, когда печь не используется, чтобы не допустить попадания дождя в топку.

Проверьте тросовое уплотнение с внутренней стороны двери. При необходимости заменить

Снимите заднюю дверцу доступа и осмотрите насосы и фитинги на предмет утечек.

Очистите плиту снаружи. Часто на крыше будет креозот, а вокруг двери — пепел. Это хорошее время, чтобы позаботиться о своей плите.

Очистите внутреннюю часть топки и сбрызните ее керосином, смешанным с жидкостью для автоматических трансмиссий, PB Blaster или чем-нибудь, что предотвращает ржавчину и коррозию. Не позволяйте золе оставаться на одном месте в течение длительного времени. Перемещайте их в течение недели, соскребая до металла. НЕ ЛЕНИНЬТЕ В КОНЦЕ ОТОПИТЕЛЬНОГО СЕЗОНА! ПОЛНОСТЬЮ УДАЛИТЕ СТАРУЮ ЗОЛЕНУ! Пепел реагирует с влагой в воздухе и становится кислым, в конечном итоге разъедая сталь.

Слейте воду и промойте водяную рубашку, затем снова наполните ее водой и устройством очистки нитрита натрия. Затем полностью заполните печь водой до верха вентиляционной трубы. Это исключит вероятность попадания кислорода на верхнюю часть топки. Обязательно еще раз проверьте уровень воды перед тем, как снова включить печь в начале следующего отопительного сезона. Можно немного приподнять переднюю часть печи с помощью домкрата, чтобы полностью удалить осадок на дне резервуара.

Снимите водяной насос (и) для очистки при сливе воды из печи. Если на рабочих колесах насоса образоваться минеральные отложения, это отрицательно скажется на потоке воды, и насос может выйти из строя из-за перегрева.

Креозот

Креозот — это смолистое, неприятно пахнущее, едкое и чрезвычайно горючее вещество, которое, если не будут приняты меры предосторожности, покроет внутренности всего, с чем соприкасается. Он образуется, когда газы, выделяющиеся в процессе горения, объединяются и конденсируются на выходе из дымохода.

Топку необходимо чистить и защищать от ржавчины в межсезонье. Соскоблите, почистите щеткой внутреннюю часть топки и сбрызните ее керосином, смешанным с жидкостью для автоматических трансмиссий, PB Blaster или чем-то, что предотвращает ржавчину и коррозию.

Контроль коррозии

Добавляйте 1 единицу нитрита натрия в водяную рубашку каждый год. Защита от коррозии

Установите анодный стержень. Они обычно используются в водонагревателях для уменьшения коррозии.Информация Они также работают для уличных котлов. На вашей плите Ezboilers анодный стержень может быть подсоединен через сливное отверстие, которое является самым нижним портом на задней стороне печи. Просто добавьте тройник к этому отверстию, установите анодный стержень прямо в водяную рубашку и установите сливной клапан на стороне тройника. Когда вы осушаете и промываете печь раз в год, снимите также анодный стержень и осмотрите его. Невозможно предсказать, как часто его нужно будет менять, поскольку качество воды сильно различается.Мы рекомендуем вам использовать стержень из магния , так как он хорошо работает в сочетании с нашей химической очисткой воды. Также помните, что материал, съеденный стержнем, будет падать на дно резервуара в виде осадка, и его необходимо удалить путем промывки, когда вы сливаете воду из печи весной.

Используйте только анодный стержень из магниевого сплава! Алюминиевые стержни вступят в реакцию с химическим веществом для очистки воды и сразу же сломаются, возможно, забивая насосы.

Вы можете приобрести стержни MAGNESIUM в хозяйственных магазинах и в крупных магазинах товаров для дома, таких как Home Depot.Наши друзья из SupplyHouse.com также продают подходящие магниевые стержни.

Магниевый анодный стержень

Установите 6-футовый заземляющий стержень и заземлите раму печи. Это минимизирует коррозию от электролиза.

Притягивайте золу и уголь к передней части топки и доливайте топливо сверху и сзади этой кучи угля. Обратите особое внимание на левую и правую стороны кучи угля там, где они касаются топки. Перемещайте эти края каждый день, чтобы на стенках топки не образовывалась ровная линия коррозионного пепла.

В межсезонье содержать топку в чистоте и смазывать маслом.

В межсезонье ставьте на дымоход ведро или крышку, чтобы не допустить дождя.

Осушайте и промывайте водяную рубашку каждый год (накопление осадка на дне водяной рубашки может привести к коррозии, даже если вы используете нитритные химикаты).

Водное хозяйство

Насосы

Вы должны запускать помпы не реже одного раза в месяц на 24 часа в межсезонье.Это включит насосы и обеспечит циркуляцию воды и химикатов по всей вашей водопроводной системе. Снимите их и тщательно очистите крыльчатки при сливе воды из печи, затем установите их на место и снова наполните печь пресной водой и обработкой нитритом.

Смотровое стекло

Если ваше смотровое стекло становится непрозрачным или плохо читаемым, оно подлежит ремонту. Просто снимите гайку сверху и снимите стеклянную трубку. Очистите трубку и соберите заново. Убедитесь, что резиновая шайба на нижней стороне гайки все еще на месте и в хорошем состоянии.Не затягивайте гайку слишком сильно.

РАЗДЕЛ 4 — ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

Как делать видео

Сжигание топлива

При первом розжиге печи очень важно дать воде нагреться до рабочей температуры (от 160 ° до 180 °) до того, как вы начнете нагревать дом или другое строение. Если вы начнете отводить тепло из воды слишком рано, печь не сможет его нагнать, и креозот, вероятно, забьет дымоход.Не выключайте водяной насос (-ы), но не включайте комнатный термостат для наружной печи до тех пор, пока не будет достигнута рабочая температура.

Узнать, сколько дров можно сжечь в печи, — это экспериментальный процесс, потому что у всех ситуация немного разная. Мы рекомендуем, чтобы в первый раз, когда вы включили печь, просто заполните ее дровами и посмотрите, как она будет работать через 12 часов. Затем каждый раз, когда вы наполняете печь, добавляйте меньше дров, пока не достигнете точки, когда печь больше не поддерживает температуру в течение 12 часов.Отрегулируйте загрузку с учетом изменений наружной температуры. Во время сильных холодов может потребоваться более частое наполнение печи. Цель состоит в том, чтобы получить достаточно тепла от печи, не тратя зря дрова. В ноябре он не сгорит так сильно, как в феврале, поэтому вам необходимо соответствующим образом отрегулировать нагрузку.

Каждый день, прежде чем загружать топливо в уличную печь, вы должны тянуть кучу угля, сжигаемого золой и дровами, к передней части топки. Сделайте из него кучу, а затем загрузите топливо в кучу угля и за ней.Огонь прожжет кучу и превратит ее в пепел. Не прижимайте угли к передней панели. Оставьте их на несколько дюймов или больше. Обязательно перемешайте золу там, где она касается стенок топки.

Еще одно преимущество ежедневного сгребания золы состоит в том, что это облегчит процесс выгрузки золы каждые 4-6 недель или по мере необходимости. Зола уже будет впереди, а большая часть топки будет доступна для передачи тепла водяной рубашке.Так ваша уличная дровяная печь нагревается быстрее и сжигает меньше дров. Если вы позволите топке наполовину заполниться золой, вы минимизируете площадь теплопередачи и вам будет сложно найти место для топлива.

Удаление золы

Пепел следует поместить в металлический контейнер с плотно закрывающейся крышкой. Закрытый контейнер с золой следует поставить на негорючую поверхность, вдали от всех горючих материалов. Если золу собираются закопать в почву или иным образом рассеять на месте, ее следует оставить в закрытом контейнере, пока все золы полностью не остынут.

Контрольный список для работы печи

• Проверьте уровень воды

• Осмотрите систему водопровода

• Убедитесь, что насос (ы) работают

• Убедитесь, что дымоход установлен и свободен

• Осмотрите дверную прокладку

• Проверьте герметичность двери

• Проверьте работу Aquastat

• Ознакомьтесь со всеми мерами безопасности

Электрооборудование

Электрооборудование в комплекте

Ваша плита поставляется с одной электрической коробкой и проводом, который питает элементы управления Aquastat.Это цепь на 115 вольт.

Программирование Aquastat

Контроллер Aquastat для вашей печи разработан для многих систем отопления и охлаждения. Следующие шаги позволят настроить основные операции вашего наружного бойлера. Мы рекомендуем вам сохранять эти настройки до тех пор, пока вы не поймете свои потребности в обогреве и правильную работу контроллера Aquastat.

Пошаговая инструкция

1.Одновременно нажмите кнопки со стрелками

SET и D OWN , затем отпустите.

2. Нажмите и удерживайте кнопку

SET в течение 10 секунд или пока на дисплее не появится 0 , затем отпустите.

3. Нажмите и отпустите кнопку

SET . На дисплее отобразится SP .

4. Еще раз нажмите

SET . На дисплее отобразится текущая заданная температура.

5. Нажмите кнопку со стрелкой

U P или D OWN , чтобы настроить заданное значение на 180 .

6. Нажмите

SET . На дисплее отобразится SP .

7. Один раз нажмите стрелку

U P . На дисплее отобразится rO .

8. Нажмите

SET . Нажимайте стрелку U P или D OWN , пока не отобразится 7 .

9. Нажмите

SET . На дисплее отобразится rO .

10. Один раз нажмите стрелку

U P .На дисплее отобразится r1 .

11. Один раз нажмите стрелку

U P . На дисплее отобразится r2.

12. Нажмите

SET .

13. Нажимайте стрелку

U P , пока на дисплее не появится 200 .

14. Нажмите

SET . На дисплее отобразится r2 .

15. Нажать стрелку

U P . На дисплее отобразится dO.

16.Нажмите

SET .

17. Нажимайте стрелку

U P , пока на дисплее не появится Ht .

18. Нажмите

SET . На дисплее отобразится dO .

19. Одновременно нажмите и отпустите кнопки со стрелками

SET и DOWN .

Ваш аквастат теперь запрограммирован. Во время отопительного сезона вы можете быстро отрегулировать рабочую температуру, нажав и отпустив кнопку

SET один раз.На дисплее отобразится SP . Нажмите кнопку SET еще раз, чтобы отобразить текущую заданную температуру. Затем вы можете использовать кнопки со стрелками ВВЕРХ или ВНИЗ , чтобы установить желаемую рабочую температуру печи. Одновременное нажатие кнопок со стрелками SET и DOWN выйдет из режима программирования, и на дисплее отобразится текущая температура печи.

Замена аквастата

Если когда-либо возникнет необходимость заменить неисправный аквастат, вы можете сделать снимок подключенных проводов в существующем, чтобы использовать его в качестве руководства для подключения нового.Для печей EZ Boilers подключаются провода, как показано на следующей схеме:

Обратите внимание, что соединение №9 не используется для наших целей, и что белые нейтральные провода от источника питания и соленоида имеют общий разъем №7. После установки нового аквастата его необходимо перепрограммировать в соответствии с полной процедурой «Настройка аквастата», описанной выше.

Электрическая схема Aquastat для печи EZ Boilers Stove

РАЗДЕЛ 5 — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

EZ-Classic

Ориентировочная тепловая мощность 5000 кв.футов

Объем воды 125 галлонов

Все порты 1 ″ NPT

Размер двери 24 ″ x 24 ″

Топка Диаметр 37 ″ Круглый

Топка Длина 47 ″

Размер дымохода 8 ″ График 40

Приблизительный вес 1450 фунтов.

Размер топки модели EZ-Classic составляет 37 x 47 дюймов, размер двери 24 x 24 дюйма, а вес печи составляет около 1450 фунтов. EZ-CLASSIC — хороший размер для среднего дома и небольшого гаража.Он вмещает 125 галлонов воды. Общее количество воды в системе варьируется в зависимости от количества трубы PEX в установке.

EZ-Pro

Приблизительная теплопроизводительность 7500 кв. Футов

Объем воды 150 галлонов

Все порты 1 ″ NPT

Размер двери 24 ″ x 24 ″

Топка Диаметр 37 ″ Круглый

Топка Длина 59 ″

Размер дымохода 8 ″ График 40

Приблизительный вес 1800 фунтов.

Размер топки модели EZ-Pro составляет 37 x 59 дюймов, размер двери 24 x 24 дюйма, а вес печи составляет около 1 800 фунтов. EZ-Pro — хороший размер для большого дома или среднего дома с гаражом. Он вмещает 150 галлонов воды. Общее количество воды в системе варьируется в зависимости от количества трубы PEX, используемой во время установки.

Примечание. Качество теплоизоляции дома и окон, температура наружного воздуха и тип используемого топлива будут влиять на время горения и номинальную площадь в квадратных футах.

РАЗДЕЛ 6 — ЧАСТИ

Пожалуйста, позвоните, чтобы уточнить текущие цены на запчасти: (231) 823-2499

ДВЕРНАЯ ПРОКЛАДКА

Уплотнение дверного троса «Наша деталь» 6,00 долл. США за фут 1 дюймовая стандартная прокладка троса из стекловолокна. Приклейте на место термостойким силиконовым клеем.

Вы также можете заказать комплект дверных прокладок в компании Dodds Brothers Supply Company. (417) 453-6751. В настоящее время они продают этот комплект за 17,85 долларов плюс доставка.Это на самом деле дешевле, чем то, что мы покупаем оптом.

Комплект прокладок двери

СОЛЕНОИД

Соленоид нашей части $ 45.00 Grainger Part 4 × 240

Изготовлено Dormeyer.

Модель 2005-M-1

Соленоид демпфера

ВНИМАНИЕ! Дверца заслонки, управляемая соленоидом, рассчитана на открытие только примерно на один дюйм. Это весь воздух, которого требует огонь. Регулировка открытия заслонки на большее, чем это значение, вызовет нагрузку на соленоид и вызовет преждевременный выход из строя.

Смотровое стекло

Смотровое стекло Our Part $ 75.00 Grainger Part 1U614

Смотровое стекло grainger.com

Модель G901-4

Изготовлено LDI INDUSTRIES

Хотя в их онлайн-каталоге нет этого товара, компания Dodds Brothers Supply Company действительно содержит

Деталь № 1U614 по более доступной цене. Вы можете позвонить им по телефону (417) 453-6751.

НАСОСЫ

Маленький насос 125 $.00. Модель GPD15-5.6SFC. Изготовлено Badger.

Большой насос $ 250.00. Модель GPD25-10SFC. Изготовлено Badger.

ФЛАНЕЦ НАСОСА

Комплект фланцев для наших деталей $ 50

Производство Palconn

Модель 150SWP600WOG

КОНТРОЛЛЕР АКВАСТАТА

(реле температуры термопары)

Контроллер нашей продукции $ 125,00

Изготовлено Dwyer Instruments, Love Division.
Модель TCS-4010

ТЕРМОПАРНЫЙ ДАТЧИК

Датчик термопары Our Part $ 41,00

Модель TCP60089

Изготовлено Temco.

ТЕПЛООБМЕННИК

Наш теплообменник 250,00 $ до 22 × 22

БОКОВОЙ ТЕПЛООБМЕННИК

Боковое ружье Our Part со смесительным клапаном $ 250,00

ТЕПЛООБМЕННИК

Наш пластинчатый теплообменник Part 20 $ 200.00

СМЕСИТЕЛЬНЫЙ КЛАПАН

Стоимость смешивания наших деталей $ 150,00

ИЗОЛИРОВАННЫЕ ТРУБЫ PEX

Наша часть: тройное обертывание, 6,45 доллара за фут. Five Wrap, 9,50 долларов за фут

Ограниченная гарантия

EZ Boilers LLC Модели EZ-Classic и EZ-Pro

Кто покрывается Данная ограниченная гарантия распространяется только на первоначального покупателя продукта.Ограниченная гарантия не может быть передана последующим владельцам или покупателям этого продукта.

Что покрывается На печь предоставляется гарантия качества один (1) год.
Гарантия на водяную рубашку печи от коррозии составляет пять (5) лет.

Что не покрывается Отсутствие технического обслуживания является основной причиной выхода из строя уличной печи. Двумя основными причинами поломки являются коррозия креозота и пренебрежение химическими добавками к воде.Коррозия в топке возникает, когда креозот всасывается в ненарушенную зольную линию. Коррозия в водяной рубашке возникает, когда уровень добавки нитрита натрия в воду не поддерживается должным образом. За инструкциями обратитесь к странице «Предотвращение коррозии» на нашем веб-сайте. Защита от коррозии

Настоящая гарантия не распространяется на коррозию топки, вызванную неправильным обслуживанием.
Настоящая гарантия не распространяется на повреждения пластинчатых теплообменников, вызванные плохим качеством воды.
Настоящая гарантия не распространяется на электрические детали.
Настоящая гарантия не распространяется на повреждения, вызванные неправильной эксплуатацией и обслуживанием устройства пользователем, как указано в руководстве пользователя и на веб-сайте компании ezboilers.com.
Настоящая гарантия не распространяется на повреждения, вызванные перегревом печи.

Что аннулирует данную гарантию Любые несанкционированные модификации печи аннулируют данную гарантию.
Несоблюдение нормального уровня нитрита натрия в резервуаре для воды, приводящее к преждевременной коррозии водяной рубашки, аннулирует гарантию.
Несоблюдение защиты топки от ржавчины в межсезонье приведет к аннулированию гарантии: в конце отопительного сезона тщательно очистите внутреннюю часть топки и сбрызните ее керосином, PB Blaster или другим средством, предотвращающим ржавление. .

Как получить услуги Просто свяжитесь с нами, чтобы обсудить проблему. Звоните (231) 823-2499 или воспользуйтесь контактной формой на нашем сайте. Если мы сочтем вашу претензию обоснованной, мы либо отремонтируем печь, либо при необходимости заменим ее.

Никаких других явных гарантий не применяется. Настоящая гарантия является единственной и исключительной. Ни один сотрудник, агент, дилер или другое лицо не имеет права изменять данную гарантию или давать какие-либо другие гарантии от имени EZBoilers.

Ограничение ответственности EZBoilers LLC не несет ответственности за любой случайный или косвенный ущерб людям или имуществу. Пожалуйста, всегда соблюдайте надлежащие меры безопасности. В некоторых странах, округах или штатах не допускается ограничение или исключение возмещения ущерба, случайного, косвенного, специального или косвенного ущерба, а также ограничение ответственности особыми суммами, поэтому вышеуказанные ограничения или исключения могут к вам не относиться.

Мы не будем прибегать к обману, предлагая «пожизненную гарантию», как это делают другие производители, с множеством требований и исключений, которые делают ее практически бесполезной.
