Вентиляция в бане своими руками: варианты правильной организации

Собственная банька на участке – непременный атрибут загородного домовладения. Это не просто помещение для гигиенических процедур. Это место для семейного отдыха и встреч с близкими друзьями. Именно поэтому следует продумать ее конструкцию до мелочей. И один из наиважнейших аспектов- правильная вентиляция в бане. Своими руками вполне можно осилить монтаж эффективной вентиляционной системы. Как это сделать просто и быстро – в нашем материале.

Комфортный климат в бане зависит от качественного воздухообмена

Читайте в статье:

Нужна ли в бане вентиляция и каковы ее основные принципы?

Еще древние зодчие знали, что без доступа свежего воздуха дом или баня быстро разрушатся под воздействием сырости и плесени. Именно для воздухообмена они оставляли между верхними бревнами щели. Сейчас на смену такой простой технологии пришли более эффективные системы. Они требуют некоторого времени на установку и планирование. Есть искушение и вовсе махнуть на этот вопрос рукой, но чем это грозит в результате:

• спустя всего пару лет материалы строения, особенно если оно выполнено по каркасной технологии, придут в негодность из-за постоянной сырости;
• в помещении будет постоянно присутствовать затхлый запах. Особенно он будет ощутим при растапливании бани, а это сведет на нет все удовольствие от процесса;
• пребывание в такой бане не просто станет малоприятным, но и опасным для здоровья. Помимо скопления угарного и углекислого газа, в воздухе будет присутствовать большое количество спор плесени, которые могут вызвать тяжелые легочные и кожные заболевания.

Плесень способна проникать глубоко в древесину, и от нее практически невозможно избавиться

Очевидно, что стоит потратить время и средства для собственной безопасности. Прежде чем браться за работу, изучите основные принципы обустройства вентиляции для бани:

Принцип	Описание
Правильное распределение воздушных потоков	Согласно основным законам физики, горячий воздух поднимается вверх, а холодный – соответственно, опускается вниз. Следует распределить потоки так, чтобы на лежаках была оптимальная температура, а ноги в парилке не мерзли.
Сохранение температуры в помещении	Воздухообмен не должен нарушать процесса парения, то есть воздушные потоки не должны охлаждать парилку.
Использование материалов, устойчивых к высокой температуре и влажности	Для организации принудительной вентиляции в помещении могут использоваться системы с механической подачей воздуха. Все элементы системы изготавливаются из материалов, устойчивых к высокотемпературному режиму парной и повышенной влажности воздуха.

А теперь о том, как сделать вентиляцию в бане таким образом, чтобы не потерять драгоценный пар и при этом сохранить материалы и здоровье?

Вентиляция в бане: схема и устройство, особенности систем

Для банного помещения оптимально использование приточно-вытяжной вентиляции. Основной принцип ее работы заключается в организации притока свежего воздуха и вытяжки в бане. Схема этой системы проста:

Варианты движения воздушных потоков

Свежий воздух может поступать в помещение через вентиляционные клапаны, продухи, приоткрытые форточки. Удаляется нагретый воздух, насыщенный углекислотой, через поддувало в печи или вытяжку.

Чтобы система работала эффективно, следует соблюдать несколько несложных правил:

1. Входящие отверстия вентиляции располагают в нижней части стены, недалеко от печи. Так воздушный поток будет быстрее нагреваться и двигаться естественным образом.
2. Чтобы регулировать потоки, используют заслонки на вентиляционных отверстиях. Оптимальный режим обновления атмосферы в парной – три объема за час.

Эти два основных принципа необходимо соблюдать при любом расположении топки в бане. Вместе с тем, размещение печи тоже имеет немаловажное значении при планировании вентиляции в бане. Схема расположения каналов будет разной. Вот два варианта для примера:

Приток воздуха из-под топки и через специальный канал, проходящий сквозь печь

Кроме таких, традиционных вариантов, можно использовать и другие эффективные системы, работающие естественным образом, без использования механизмов и приборов для принудительной подачи воздуха.

Как правильно спланировать вентиляцию пола в бане?

Полы в банном помещении постоянно влажные. Именно они в первую очередь выходят из строя. Особенно подвержены разрушительному влиянию сырости деревянные покрытия, по которым так приятно ходить босиком. Если не предусмотреть правильную вентиляцию под полом в бане, менять настил придется не реже, чем раз в три-четыре года.

Подумать об этом стоит в самом начале стройки. Самый простой способ обеспечить сохранность полов – оставить продушины в цоколе здания. Их располагают друг напротив друга и закрывают решетками, чтобы через отверстия не проникали крысы и мыши.

Еще один способ обеспечить движение воздушных масс в районе пола – опустить поддувало печи ниже уровня настила

Доски укладываются на лаги таким образом, чтобы между ними оставались зазоры примерно в полсантиметра. Вода не будет задерживаться на таком покрытии, а воздух беспрепятственно проникнет ко всем сторонам настила.

Простая схема вентиляции пола в бане

Можно вывести вентиляционную трубу из-под пола в стояк, который должен быть выше крыши. На верхушке стояка монтируют дефлектор.

Важно! Не стоит использовать для вывода потоков воздуха чердачное помещение. Зимой холодная и влажная атмосфера подчердачного пространства опустится в баню.

Свободный доступ воздуха к фундаменту

Если обеспечить вентиляцию фундамента в бане, можно одним махом решить большую часть проблем. Хороший обдув пространства под полом гарантирует защиту от гниения и плесени.

Вентиляционные каналы в фундаменте располагают с учетом размещения конструкции относительно жилых зданий и водоемов

Самый оптимальный размер вентиляционного отверстия – 11 сантиметров. Можно использовать воздуховод и большего диаметра, но в этом случае лучше установить заслонку.

Совет! Если банька расположена в низине или стоит близко с другим постройкам, необходимо сделать не два, а четыре вентиляционных отверстия с каждой стороны фундамента.

Вентиляционные каналы монтируют во время заливки фундамента. Для их формирования используют асбестоцементные или пластиковые трубы. Расстояние от земли до воздуходува – не менее 15 сантиметров.

Чтобы пластик не деформировался во время заливки и цемент не попал в отверстие, трубу заполняют песком

Специфика вентиляции в бане в парилке

Вентиляция в парной должна работать во время банной процедуры. По ее окончании парную обычно проветривают, открыв двери нараспашку, чтобы как можно быстрее удалить из помещения влажный пар.

Что нужно для качественной вентиляции в парилке бани? Схема ее устройства проста: воздух должен поступать не из смежных помещений, а с улицы.

Схема вентиляции в парной русской бани

На этой схеме отмечено, что воздух в парилку поступает из-под корпуса печи. Прохладные воздушные массы будут быстро прогреваться и не изменять температурного режима парной. Отработанный поток воздуха выводится через канал, размещенный в дальнем углу помещения. Такая схема размещения пригодна в случае, если топка находится непосредственно в помещении парной.

Если печь находится вне парной и соединена с ней топочным тоннелем, расположение каналов вентиляции следует немного изменить. Приточный канал располагают под полом или непосредственно над полом и выводят его у предтопочной площадки, закрытой листом металла или керамической плиткой. Входное отверстие закрывают решеткой.

К сведению! Приточный канал должен быть того же диаметра, что и вытяжной.

Воздухообмен в моечном помещении

Это самое влажное помещение в бане и здесь важно продумать движение воздушных масс таким образом, чтобы полы и стены быстро просыхали, но при этом не было сквозняка. Самый распространенный вариант вентиляции в мойке бани с деревянными полами – под полом.

Дощатый настил делают таким образом, чтобы между досками оставались зазоры

Воздух в пространство под полом может попадать естественным образом или с помощью вентиляторов, принудительно подающих его с улицы.

Немного сложнее задача, если полы в моечной бетонные, покрытые керамической плиткой. В этом случае потребуется установка приточных клапанов в стенах.

Важно! Для обустройства вентиляции в моечной бани используют только влагостойкие материалы. Наиболее практичным считается пластик.

Немного о вентиляции в предбаннике

Проблема в предбаннике та же, что и в остальных помещениях: высокая влажность. Требования к вентиляции предбанника:

• воздуховоды притока и вытяжки должны быть одинакового диаметра;
• приточный воздуховод не должен быть соединен с санузлом;
• высота вытяжного канала – не меньше 2 метров;
• в случае использования принудительной вентиляции используются влагостойкие материалы.

Для дополнительного проветривания предбанника используют окна с форточками

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Чтобы увеличить скорость воздухообмена, используют осевой вентилятор, создающий область низкого давления и втягивающий атмосферные потоки в помещение. ”

Несколько советов по обустройству предбанника:

1. В этом помещении не стоит устанавливать глухие окна. Одна или две форточки значительно упростят процесс проветривания.
2. Предбанник следует тщательно утеплить, чтобы не допустить перепада температур и образования конденсата.
3. Вентканалы не должны соединять предбанники парную.

Размеры предбанника рассчитываются, исходя из формулы 1.5 кв.м. × 1 человека.

Как правильно сделать в бане вентиляцию своими руками

Современные производители предлагают широкий ассортимент готовых комплектов для вентилирования помещений. Можно воспользоваться этими предложениями или изготовить систему самостоятельно. Есть три варианта организации воздухообмена:

Вариант	Описание
Естественный	Работает благодаря разнице давления внутри помещения и снаружи. Приточный канал располагается у пола, вытяжной- у потолка. Не требует какого-то специального оборудования, но может спровоцировать возникновение сквозняков. С такой системой важно тщательно загерметизировать и утеплить помещение.
Комбинированный	Для ускорения воздухообмена используют вентиляторы. Такие системы особенно хорошо показали себя в парилке. Для установки потребуется купить специальное оборудование и подключить его к источнику питания.
Механический	Высокопродуктивные системы, для управления используются датчики и контроллеры. Нуждаются в регулярном сервисном обслуживании и стоят дороже всех остальных.

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца бани, но и от типа строения. Правильная вентиляция в бане учитывает материалы стен и пола, расположение отопительных приборов, размещение бани относительно остальных построек на участке.

Каркасная баня

Вентиляцию в каркасной бане следует обустраивать таким образом, чтобы не нарушить многослойную структуру стен. Каркасные строения отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления затхлости и сырости. В этом случае оправдана установка комбинированной или механической вентиляции.

Каркасные бани быстро возводятся и отличаются хорошим сохранением тепла

Важно! Места монтажа воздуховодов должны закладываться еще на стадии проектирования.

Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка.

Деревянная баня

Дерево – экологичный материал, который сам по себе «дышит». Промежутки между бревнами также способствуют естественной вентиляции в бане из сруба. Но следует учитывать, что баня – помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.

Для хорошей циркуляции атмосферы в срубе устанавливают вытяжки

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Мнение, что в деревянных банях необходимо устанавливать окна нестандартного, маленького размера, ошибочно. Стеклопакеты должны быть качественными и сберегающими тепло – это единственное требование.”

Естественную вентиляцию в деревянной бане можно немного усовершенствовать применением принудительной подачи воздуха в парную. В остальном сруб сам неплохо справится с поставленной задачей.

Кирпичная и каменная баня

Кирпичные и каменные строения отличаются долговечностью. Сами стены устойчивы к воздействию влаги, но обычно изнутри они обшиваются натуральной вагонкой, а этот материал нуждается в защите. Если нет хорошей вентиляции в кирпичной бане, материал обшивки неизбежно покроется плесенью и деформируется. Чтобы избежать этого, необходимо распределить воздушные потоки таким образом, чтобы они проникали под материал обшивки. Для этой цели отделочный материал закрепляют на обрешетке и оставляют отверстия для притока воздуха. Чтобы воздух попадал в вентиляционные щели, используются небольшие вентиляторы. Этот прием гарантирует отсутствие затхлости и сырости.

Вентиляционные каналы следует закладывать еще на стадии возведения стен

Важно! Герметичность кирпичной кладки заставляет использовать вентканалы большего диаметра, примерно 20 сантиметров.

Что такое Басту и как ее использовать в бане

Это разновидность естественного воздухообмена, которую часто используют в шведских саунах. Схема вентиляции баста в бане:

Расположение воздуховодов для естественного движения воздуха

Установка этой системы предельно проста и не требует каких-то особых инструментов и знаний. Приточная труба из нержавеющей стали монтируется диагонально от топки в двадцати сантиметрах от пола. Вторая труба устанавливает прямо над печкой в стене. На обоих воздуховодах устанавливают заслонки для регулирования потоков.

В сауне такая система работает безотказно. Но использование ее для классической русской бани стоит тщательно продумать. В русской бане всегда используется влажный пар, но температура воздуха при этом ниже, чем в сауне. Использование вентиляции Басту в русской бане может привести к неоправданной потере драгоценного тепла. Чтобы избежать потерь, необходимо использовать задвижки. Во время банных процедур их закрывают, а после них и в процессе растопки заслонки раскрывают.

К сведению! Если во время растопки открыть заслонки, температура в парной будет подниматься гораздо медленнее. Кроме того, увеличится расход топлива. А если не открывать, может скопиться углекислый газ.

Если в конце парения открыть заслонки, пар быстро уйдет и помещение станет просыхать

Следует отметить, что Басту будет функционировать долго и надежно, она не требует какого-то обслуживания и ремонта. Среди недостатков такой методики нужно упомянуть, что в ветреные дни в парной будет сильный сквозняк. Кроме того, Басту не предусматривает применение фильтров для очистки воздуха.

Устройство вентиляции в бане: комплектация систем

В зависимости от принципа работы вентиляции, подбираются комплектующие для ее монтажа. Рассмотрим отдельные элементы систем, которые могут пригодится для бани.

Окно в бане: где расположить, как установить

Окна – важный элемент не только освещения, но и вентиляции банного строения. Прежде всего, стоит ли делать окошко в парилке? Бытует мнение, что окно в парилке неблагоприятно скажется на сохранении пара и температуры. Но, с другой стороны, без окошка трудно качественно проветрить парилку после банной процедуры.

Даже при наличии качественной системы вентиляции окно не помешает, напротив, оно обеспечит помещение естественным освещением

Опытные банщики рекомендуют установить в парилке два окошка. Одно располагают над полками. Если вы перестарались и пар слишком горячий, или во время процедуры кому то стало нехорошо – приоткройте форточку и проблема будет решена. Если банька работает беспрерывно и между заходами немного времени, это окно используется для быстрой смены атмосферы в помещении. После такого залпового проветривания печь снова растапливается, и температура быстро приходит в норму.

Второе окошко располагают под полками. С его помощью можно быстро просушить лежанки. Его делают совсем небольшим и непрозрачным.

Большое окно в предбаннике позволит любоваться садом

Важно! Окна в бане должны открываться внутрь. Этого требует техника безопасности.

В моечной окно тоже используется для проветривания, а также для экстренной эвакуации в случае пожара. Так что его размер должен быть таким, чтобы человек мог протиснуться в раму.

Еще один важный вопрос: можно ли в бане использовать пластиковые окна? В моечной, конечно, можно. Но вот в парной, если вы «догоняете» температуру до сотни градусов, пластик может начать выделять токсичные вещества и деформироваться. Для рам окошек в парной используют не смолистую древесину.

К сведению! Для банных окошек лучше использовать стеклопакеты с двойным стеклом и надежной герметизацией.

Можно вполне освоить установку окон в бане своими руками, она ничем не отличается от установки окон в доме.

Вентиляторы и системы с ними

Для принудительного воздухообмена потребуются следующие комплектующие:

• решетка;
• вентиляционный клапан;
• задвижка;
• короб воздуховода;
• сетка от москитов;
• термометр, гигрометр;
• вентилятор.

Решетка и сетчатый фильтр предотвратят попадание в воздуховод насекомых и домашних грызунов. Учитывая специфику эксплуатации помещения, сетки используют металлические, а решетки – из дерева или устойчивого к высоким температурам пластика. Для воздуховода зачастую используют оцинкованные трубы или гофрорукав. Не рекомендуется использовать пластиковые трубы в парной, они не приспособлены для эксплуатации в высокотемпературном режиме.

Вентилятор может устанавливаться в приточном и вытяжном каналах

Специалисты рекомендуют устанавливать его в одном канале, то есть, к примеру, только в приточном. Вентиляторы для бани должны быть изготовлены из жаропрочных материалов, а все части его механизма должны быть надежно загерметизированы.

Видео: как сделать безлопастный вентилятор своими руками

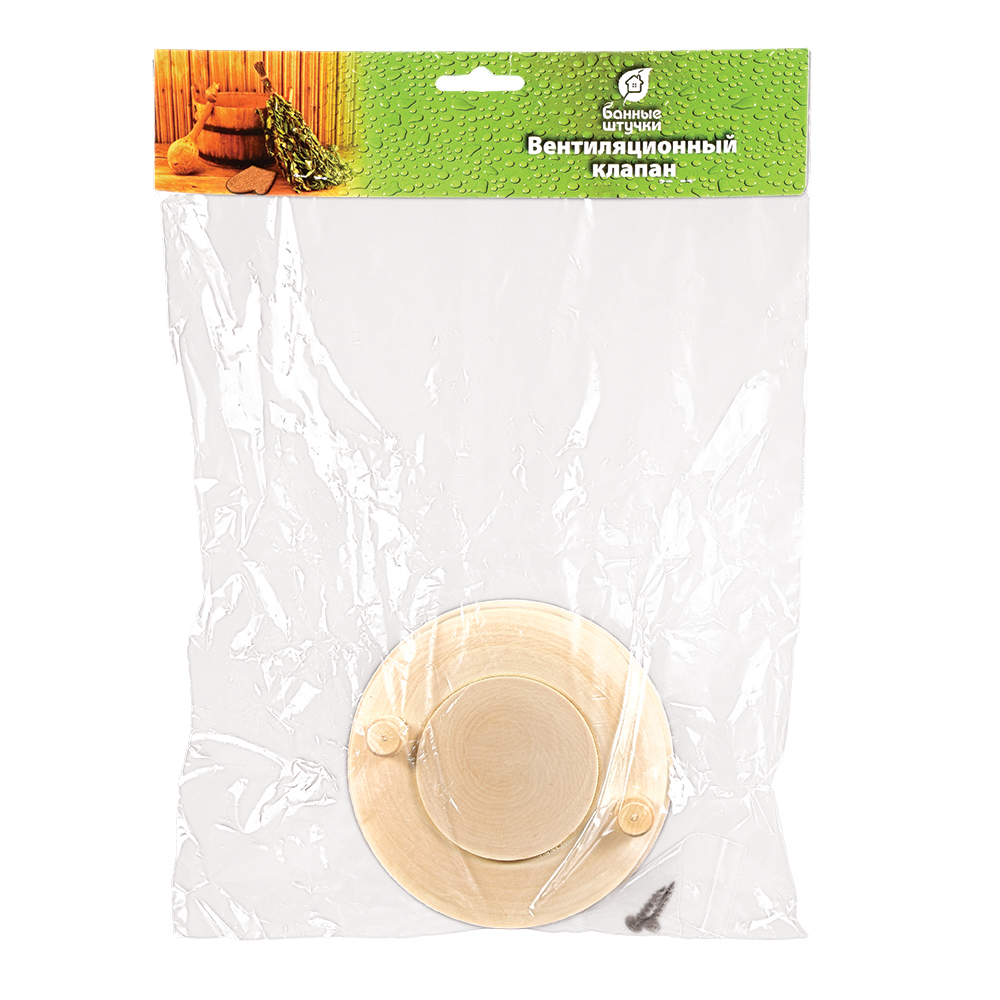

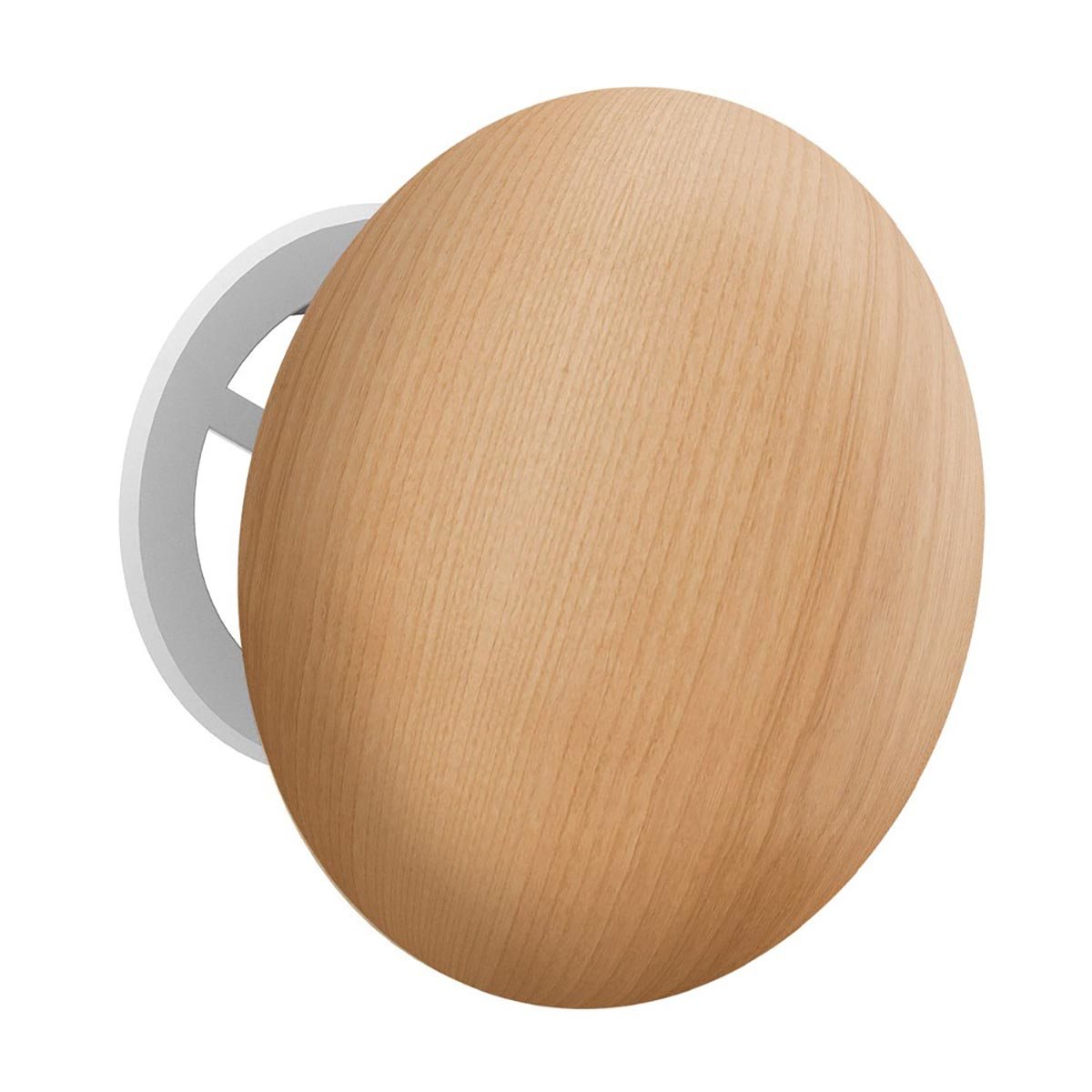

Вентиляционные клапаны

Эти несложные приспособления устанавливают в приточном и вытяжном канале. Размер, форму и оформление клапана можно подобрать в соответствии с интерьером помещения. В продаже есть две основные разновидности клапанов – они обозначаются аббревиатурами КИВ (клапан инфильтрации воздуха) и КПВ (клапан принудительной вентиляции).

Принцип их работы один, внешне они так же мало отличаются. Вентиляционный клапан для бани легко установить самостоятельно. Его основу можно укоротить в соответствии с толщиной стен. Наружная часть клапана имеет наклонные жалюзи, которые не позволяют дождевым потокам попадать в систему вентиляции. Внутренняя часть оснащена оголовком и мембранами для тепло и звукоизоляции. Во всех клапанах установлены антимоскитные сетки.

Устройство стенового клапана

Несколько советов по установке клапана:

• подбирайте клапан для бани из жаростойких материалов;
• клапаны обычно устанавливаются в несущих стенах;
• не устанавливайте клапан в стенах, которые выходят к уличному туалету или мусорному баку.

Продухи и отдушины в бане

Продухи в банях бывают округлыми, квадратными, прямоугольными. Их устанавливают в толще фундамента и на крыше.

Отдушина размещают равномерно с расстоянием в 2 метра. Если в цоколе есть какие-то внутренние перегородки, то и в них монтируются продухи. В этих простых вентиляционных каналах также устанавливают решетки для защиты от мышей.

Некоторые умельцы советуют закрывать продухи на зиму, герметично закупоривая их ветошью или мешочками с песком. Такой подход чреват образованием повышенной влажности в подполе и быстрым загниванием древесины.

Как сделать отдушину в бане в следующем видеосюжете:

Устройство вытяжки в бане

Если баня на участке пристроена к жилому дому, вытяжку устанавливают таким образом, чтобы воздух перемещался от жилья к бане, а не наоборот.Профессионалы не рекомендуют устанавливать вытяжку непосредственно под потолком. При таком расположении вытяжного отверстия в помещении будет гулять сквозняк.

Схема вытяжки в бане своими руками:

Распределение воздушных потоков и размещение вытяжки

Как правильно сделать вытяжку в бане в этом видео:

Вентиляция в бане своими руками: пошаговое руководство с фото

Установка вентиляции в бане своими руками – дело не сложное. В простейшем варианте потребуются всего лишь асбестоцементные трубы и решетки, которые можно подобрать в соответствии с диаметром канала.

Предлагаем вам мастер класс как сделать вентиляцию в бане своими руками с использованием приточного клапана (если стены выполнены по каркасной технологии):

Такие клапаны можно установить в моечной и предбаннике.

Подводим итоги

Качественный воздухообмен – важный аспект обустройства бани. Без него ваше строение долго не протянет. Стены и пол покроются плесенью, доски быстро сгниют. Вентиляцию в бане своими руками сделать не сложно. Можно организовать естественный приток воздуха или активизировать его с помощью вентиляторов. Лучше всего организовать движение воздушных масс не только непосредственно в самом помещении, но и под полом, и за обшивкой стен. Так вы гарантированно сохраните материалы и обеспечите комфортный климат в баньке.

схема установки и устройство в парилке, как сделать своими руками в предбаннике, «Басту» и другие разновидности

Положительное воздействие регулярных банных процедур на организм неоценимо. В то же время, баня – это не просто здоровое, это еще и душевное времяпрепровождение, отдых и посиделки. Однако всю пользу легко перекроют сложности, которые непременно появятся, если в бане отсутствует эффективная вентиляция.

Важность системы

Еще в старину зодчие понимали, что отсутствие свежего воздуха в бане способно довольно быстро вызвать возникновение сырости, плесени, спор грибков, что неминуемо ведет к разрушению конструкции. Именно поэтому еще в древности строители оставляли между бревнами небольшие щели – они способствовали улучшению воздухообмена и качественной вентиляции. В наши дни на смену этим примитивным технологиям пришли современные эффективные системы, которые требуют затрат сил, средств и времени на планирование и монтаж.

Некоторые домовладельцы пропускают этот этап работ, но это очень большая ошибка, поскольку уже спустя пару лет такие строения попросту придут в негодность из-за постоянно повышенной влажности, а если баня построена по каркасной технологии, то срок ее службы будет и того меньше. Первым признаком начавшегося разрушения станет затхлый запах, который будет наиболее ощутим в момент растопки печки. Это сведет на нет любое удовольствие от процедуры. Нахождение в такой парилке не только неприятно, но и довольно опасно для жизни и здоровья, поскольку в воздухе скапливается угарный газ, споры грибков и плесени, которые провоцируют развитие опасных заболеваний бронхолегочной системы.

Эффективная вентиляция в бане непременно должна соответствовать основным требованиям и принципам безопасности:

• Правильное перераспределение воздушных масс. Как известно из школьного курса физики, высокотемпературные воздушные массы устремляются вверх, а холодные, наоборот, опускаются. Поэтому потоки следует направить так, чтобы ноги не замерзали, а на лежаках была комфортная температура.
• Поддержание заданного уровня нагрева в парилке. Вентиляция ни при каких обстоятельствах не должна нарушать функциональности парилки, то есть недопустимо охлаждение воздуха.
• Применение гидростойких материалов. Для обустройства парных и организации вентиляции в них необходимо использовать материалы, устойчивые к влажности и повышенным температурам.

Основная трудность создания эффективной системы воздухообмена состоит в том, что перед ней стоит задача быстрого удаления горячего влажного воздуха из всех участков бани, но при этом требуется не допустить понижения температуры в горячей парилке, поэтому современные системы, как правило, используют установку вытяжек, которые не допускают задувания холодного воздуха с улицы. Наличие таких систем имеет принципиальное значение для строений, оборудованных твердотопливными и газовыми печами, поскольку подобные схемы нуждаются в большом объеме кислорода для поддержания процесса горения.

Как это работает?

Качественная вентиляция в парном помещении состоит из проветривания и полной просушки всех функциональных зон, а также стен, полов, мансарды и всего подкровельного участка. Вытяжные отверстия на чердаке выполняют в виде небольших окон, а также аэраторов либо софитов – это во многом зависит от варианта кровли и материалов ее изготовления. Если строение утепляется, то дополнительно монтируют контробрешетку, которая позволяет добиться вентиляции между слоем термоизоляционного материала и прочими слоями кровельного пирога. Она же устанавливается для проветривания конструкций стен, что очень важно для предотвращения образования конденсата в бане.

А вот для наилучшей просушки полов применяют систему залпового проветривания либо устраивают вентилируемый пол. Подобные варианты стоит предусмотреть еще на стадии планирования строительных работ. Для этого настилают черновой пол и заливают бетоном под углом, затем укладывают доски таким образом, чтобы между ними оставались небольшие зазоры, через которые и удаляется чрезмерная влага.

Следует отметить, что абсолютно все комнаты бани нуждаются в проветривании: парилка, мойка, комната отдыха, а также другие помещения. Для того чтобы вентилирование было наиболее эффективным, следует заранее подобрать такую схему, которая будет соответствовать особенностям бани и условиям ее эксплуатации.

Опытные строители не советуют проводить сложные вентиляционные системы и рекомендуют отдать предпочтение самым простым и привычным методикам, которые могут подойти для каждого отдельного случая. Здесь на 100% верно утверждение о том, что чем проще – тем лучше, да и по своей стоимости такой вариант обойдется гораздо дешевле.

Принцип действия вентиляции базируется на законах физики.

Как правило, в подобных помещениях вырезаются 2 окна: одно из них отвечает за поступление свежего уличного воздуха, а второе позволяет выйти перегретому и влажному наружу. От того, как расположены эти окошки по отношению друг к другу, и зависит во многом, в какую именно зону комплекса и с какой интенсивностью будет проникать воздух, нагретый от топки, поскольку он перемещается под воздействием холодных поступающих с улицы воздушных масс. Это объясняет тот факт, что в некоторых банях вместо единственного выходного отверстия вырезаются два, что обеспечивает возможность перенаправить тепловые потоки в желаемом направлении.

Принципиальное значение имеют и габариты окошек, а также наличие возможности полного либо частичного регулирование просвета. Для этого на них закрепляют специальные задвижки, позволяющие прикрыть любые открытые щели.

Очень важно произвести правильные расчеты окна с учетом размеров помещения. Если окошки будут слишком большими, то парная попросту не сможет прогреться до требуемой температуры и придется затрачивать большее количество электроэнергии. А если окошки окажутся слишком маленькими, то интенсивность движения потоков окажется сниженной и может произойти полное перенасыщение воздуха парами воды.

Размер и месторасположение вентиляционных окон в первую очередь влияет на попадание и равномерное перемешивание воздуха, а также его удаление из перегретого помещения. Что касается неравномерности распределения температур в различных участках парной, то полностью избежать этого явления не получится, но можно добиться того, чтобы эффект был незаметен посетителям парной и помывочной и не вызывал никакого дискомфорта.

Виды

Качественное вентилирование банных помещений продлевает срок использования парной до 50 лет и даже больше. Вариант вентиляционной системы в каждом случае подбирается индивидуально и во многом определяется местоположением строения и материалами, которые были использованы при его строительстве. Все разработанные на сегодняшний день варианты обустройства вентиляции по основному принципу работы разделяются на естественные, принудительные, а также комбинированные.

Естественная вентиляция предполагает, что смена воздуха осуществляется благодаря беспрепятственному поступлению потоков извне, их перемешиванию с воздушными слоями парных помещений и выведению отработанного через специальные отверстия.

Принудительная система основана на использовании вентиляторов. Как правило, их устанавливают на вытяжку и гораздо реже – на приток. Обычно вентиляторы устанавливают не только в парной, но и в моечной комнате, а также в комнате отдыха.

Комбинированный вариант, как и следует из названия, включает элементы естественной и принудительной вентиляции.

Среди популярных схема наибольшим распространением пользуется «басту». Она предполагает формирование небольшого отверстия с регулируемой задвижкой, которое работает на приток и обычно располагается за печью либо под ней.

В качестве дополнительных элементов над печкой обустраивают отдушины, которые управляются при помощи задвижки и клапана – именно через них попадает воздух снаружи сквозь продухи из подпола. Обычно отверстие подобного короба в течение некоторого периода остается закрытым, однако как только появится потребность снизить уровень влажности в бане, оба вытяжных клапана открываются. Эту схему можно было бы считать идеальной, если бы не некоторые ее ограничения. К сожалению, она подходит далеко не в каждом случае, поэтому в некоторых ситуациях более предпочтительным вариантом вентиляции становится монтаж вытяжной системы – для этого в нижнюю часть короба крепят вентилятор. Если установить его в приточном отверстии за печкой, то можно получить приточный тип вентиляции.

Существует еще одна схема, которую довольно часто используют в парилках – при ней влажный перегретый воздух выводится из пространства парной через верхние и нижние отверстия, оборудованные клапанами, а поступление свежего воздуха происходит через отдушины в полу под топкой. С внешней стороны здания такие отверстия между собой соединены специальным вентканалом. Реже в банях обустраивается вытяжка, при которой работает один-единственный канал для захода воздушных струй и один для их удаления, при этом оба обустраиваются на единой высоте от уровня пола: одно размещается за печью, а второе – напротив на противоположной стене. Эта система требует обязательного монтажа принудительной вентиляции.

Самый неудачный способ предполагает обустройство и притока и вытяжки по одной стороне напротив топки. В подобной системе свежий воздух, проникающий с улицы, ищет дорогу к печи и во время своего движения натыкается на ноги парящихся. Таким образом создается сквозняк, который существенно снижает уровень комфорта от пребывания в парной. Тем не менее, такое обустройство тоже встречается довольно часто, когда нет технической возможности сделать отверстия с разных сторон помещения.

Материалы

На выбор вентсистемы бани во многом оказывает влияние тип строения и тот материал, из которого оно выполнено. Если баня оборудована в отдельно расположенном строении, то довольно просто спланировать и установить наиболее предпочтительный тип вентиляции. Но если баня имеет общую стену с жилыми комнатами, то к вентиляции надо отнестись особенно тщательно, чтобы не допустить переувлажнения и загнивания стены.

Система вентиляции в банях второго типа может быть только принудительной, то есть она в обязательном порядке должна включать вентилятор, который будет способствовать эффективной просушке стены. Вентиляция бани может быть соединена с элементами общедомовой вентиляции либо самостоятельно выходить на улицу. Вентканалы в каркасных постройках обустраивают непосредственно в стенах, а позже выводят на кровлю или даже выше. Для максимального притока воздуха монтируют функциональные продухи в фундаменте или устанавливают вентиляционный клапан.

Особенность построек по каркасной методике такова, что стены в них покрыты большим количеством теплоизоляционных слоев, что полностью исключает возможность обустройства естественной вентиляции. Именно поэтому самым оптимальным вариантом здесь будет создание приточно-вытяжной системы вентилирования. Для того чтобы воздухообмен был наиболее качественным, используют создание двух каналов: один размещают около пола и дополняют вентилятором, он используется на приток, а второй служит для отведения отработавшего воздуха – его монтируют чуть выше. Проемы таких отверстий закрываются заслонками.

В банях, построенных из газоблоков и пеноблоков, в связи с индивидуальными особенностями материала обустраивают оцинкованные воздуховоды. Для этого приобретают уже готовые трубы, некоторые даже делают их из простых канализационных. Некоторые мастера создают вентканал самостоятельно из оцинкованных листьев, предварительно придав им необходимую конфигурацию и надежно загерметизировав места стыков. Как правило, в таких строениях воздуховоды прокладывают поверх боковых стен.

Проще всего устроить вентиляцию в русской классической бревенчатой бане. Здесь имеет смысл оборудовать систему естественной вытяжки. Если древесина дышащая, между бревнами от пола до нижнего края сформированы зазоры, а во всех помещениях бани предусмотрены окна, то проведение дополнительных вентиляционных конструкций не потребуется. Однако, нередко возникает проблема создания оптимальных пропорций между поступающим извне и уходящим на улицу воздухом. Чтобы предотвратить возникновение сквозняков и не «отапливать улицу», специалисты рекомендуют дополнительно хорошо утеплить баню и обустроить внутри теплоизоляционного материала небольшие отверстия со специальными клапанами, которые служат для поступления и выведения потоков.

В строениях из древесины часто используют способ залпового проветривания, при котором единовременно открывают все окна и двери.

Постройки из кирпича изначально не предусматривают возможности воздухообмена, поэтому любая естественная вытяжка здесь абсолютно исключена. Из-за этого планировать вентиляцию следует еще на этапе составления проекта строительства. При этом важно точно представлять, какое число парильщиков будет принимать банные процедуры. Если баня строится для небольшой семьи, то можно просто оформить небольшое приточное отверстие возле печи и вытяжное под потолком, а если сооружение ориентировано на большую компанию, то следует отдать предпочтение принудительным вариантам.

Как изготовить самостоятельно?

Для того чтобы создать в парилке и других банных помещениях комфортные условия, необходимо грамотно обустроить систему вентилирования. Провести ее в бане можно и своими силами, и с привлечением специалистов. Для этого понадобится проект работ, материалы и инструменты, а также немного сил и времени.

Что понадобится?

Для монтажа вентиляционных каналов в бане нужна подготовка. В работе понадобятся комплектующие:

• несколько вентиляционных клапанов;
• задвижка;
• металлическая решетка;
• антимоскитная сетка;
• короб вентиляции;
• гофрированный воздуховод;
• гигрометр;
• вентилятор;

• термометр;
• скотч металлизированный;
• хомут;
• пена монтажная;
• герметик;
• крепежные элементы;
• декоративные накладки для облицовки входных и выходных отверстий.

Кстати, последние широко представлены в любом магазине в самых различных цветах и текстурах, поэтому приобрести оптимальный вариант не составит никакой проблемы. Вентклапаны устанавливают на вытяжные и приточные отверстия. Они могут отличаться по форме, а также по размеру и материалу изготовления. Задвижки используют для того, чтобы оперативно открывать или закрывать отверстия. Они изготавливаются из самых различных материалов, а некоторые домашние мастера даже делают их своими руками, причем по крепости и прочности фиксации они ничем не уступают магазинным вариантам.

Решетка с сеткой, как и в обычных домах, необходима для того, чтобы создать барьер на пути насекомых и грызунов, чье присутствие крайне нежелательно ни дома, ни в бане. Чаще всего их делают из металла, но встречаются варианты, выполненные из жаростойкого пластика.

Короб, как правило, крепят с внешней стены, но если технической возможности для этого нет, его попросту прокладывают по верху. Такое расположение характерно для строений из газобетона. Некоторые изготавливают короб самостоятельно, используя для этого гофротрубы. Имейте в виду, что пластиковые варианты не подойдут для парных помещений, поскольку под воздействием высоких температур большинство видов пластика начинает деформироваться.

Вентилятор в парной применяется как на приток, так и на вывод отработанного воздуха. Оптимально, если в комнате он будет работать лишь в общем направлении. Такое устройство следует приобретать в жаропрочном варианте, который специально производится для финских саун и бань. Термо- и гигрометр применяются для того, чтобы использование бани было максимально практичным. К примеру, в системах с принудительным вентилированием довольно часто ставят термодатчики, которые анализируют реальное состояние воздуха и в зависимости от его рабочих показателей открывают приточный кран или запускают вытяжку.

Планировка при строительстве парилки

Оптимально, если вся вентсистема продумывается заранее – еще на этапе проектирования здания. Чтобы выбрать максимально подходящую конструкцию, стоит заострить внимание на некоторых нюансах монтажных работ. Вентиляционная система, как правило, закладывается на этапе строительства бани, именно в это время прокладываются все необходимые каналы и формируются проемы, в которые они позже будут замуровываться либо к которым будут крепиться. Сами регулируемые окна фиксируют лишь после выполнения работ по декоративной отделке комплекса.

Все вентпроемы обычно имеют идентичный размер, при этом если стоит задача усилить степень оттока воздуха, то вытяжное окошко делают чуть более крупным, чем приточное, но ни в коем случае не наоборот. Формирование вытяжного отверстия с диаметром ниже, чем у приточного, не допускается категорически, потому что такая конструкция может создать угрозу для жизни и здоровья пользователей.

Непременно в системе должны быть предусмотрена заслонки и задвижки, причем последние считаются наиболее предпочтительным вариантом, поскольку они позволяют закрыть отверстия с наибольшей герметичностью без образования каких-либо щелей. Регулируемые задвижки важны еще и потому, что приток воздуха зависит не только от размера окна, но и от времени года. Зимой, когда за окном превалируют отрицательные температуры, холодные воздушные массы более интенсивно проникают в помещение бани, именно поэтому в осенне-зимний период окна открывают частично, тем самым задерживая поступления больших объемов морозных воздушных масс.

Что касается вентиляционного окна, то размер его поперечного сечения вычисляют, отталкиваясь от объема парной комнаты. Условно принят норматив, в соответствии с которым площадь окна должна соответствовать 24 см2 на каждый кубометр пространства. Если расчеты выполнены с нарушениями и отклонениями в ту или иную сторону, то помещение будет слишком сильно проветриваться либо же наоборот.

Еще на этапе проектирования бани следует помнить о том, что окошки вентиляции не должны располагаться ровно друг напротив друга на одном уровне. В этом случае теплые массы воздуха не будут иметь нормальной циркуляции и не смогут охватить все требуемые участки прогрева. Отверстия для вытяжки следует располагать немного ниже уровня потолка. Это связано с тем, что теплый воздух поднимается вверх. Если в системе присутствует выход для перегретых потоков воздуха, то они эффективно выводятся наружу, а если отверстия располагаются низко, то отработанный воздух не может найти места для выведения и общий микроклимат в помещении становится некомфортным.

Отдельно следует предусмотреть вентиляцию пола, поскольку при постоянном контакте с водой деревянные поверхности уже через 3-5 лет теряют свои эксплуатационные характеристики, поэтому к вентилируемому полу предъявляются важные требования:

• для формирования возможности появления потока в фундаменте необходимо соорудить небольшие отдушины;
• пол следует настилать таким образом, чтобы между досками оставались щели размером до одного сантиметра;
• чистовой пол необходимо уложить непременно выше уровня нахождения поддувала, что способствует тому, что печь начинает работать как дополнительная вытяжка;
• после приема банных процедур следует оставлять входную дверь полностью открытой до тех пор, пока пол не просохнет.

Что касается предбанника, то здесь обустроить вентиляцию легче всего, поскольку в таком помещении отсутствует непосредственный контакт с водой. Как правило, здесь формируется комбинированный либо естественный способ вентилирования, когда прохладный воздух сквозь приточный канал поступает внутрь, а выводится при помощи вытяжного механизма парной комнаты, куда попадает под действием вентилятора.

Кроме того, здесь допускается монтаж проветривателей, для чего может потребоваться подключение к сети электрического тока и выход на улицу..Что касается моечной комнаты, то здесь обычно сооружают принудительную вентиляцию, а воздухообмен здесь происходит при помощи электромотора.

Организуем вытяжку в уже построенной бане

Еще древние зодчие, далекие от законов физики, изобрели способ вентиляции, который основывался на создании естественной тяги. В зависимости от того, как топилась баня – по-черному или по-белому, зависело и то, куда выводился нагретый воздух. В первом случае печка не функционировала во время непосредственного парения, поэтому для вентилирования использовались открытые окна и двери. Белая схема предусматривает строительство дымохода. Как уже говорилось, закладывать основные элементы системы воздухообмена следует еще на этапе строительства, однако бывают варианты, когда возникает необходимость оборудовать вытяжку в уже построенном корпусе.

Чтобы это сделать, следует пробить отверстия прямо в стенах и дополнить их специальными заглушками. Одно отверстие пробивается в районе поддува печи, а второе – возле потолка на противоположной стороне. Безусловно, это проще всего сделать, если баня построена из бревен. Если здание построено из газобетона и тем более из кирпича, то сформировать отверстия и обустроить вытяжку будет гораздо проблематичнее, поскольку в процессе таких работ можно нарушить целостность стен совсем не там, где следует, и риск разрушения бани в целом при этом довольно велик. Именно поэтому не стоит самостоятельно делать вентиляцию в уже эксплуатируемых банях. Доверьте эти работы профессионалам, которые имеют необходимые навыки и специальные инструменты. Но если все же твердо намерены сделать все работы самостоятельно, изучите пошаговое руководство.

Рекомендации

В заключение следует еще раз отметить, что базовые принципы создания эффективной вентиляционной системы во многом зависят от габаритов бани и материалов, из которых они выполнены. Однако, в любом случае существует ряд требований, которые необходимо соблюдать вне зависимости от указанных параметров. Каждая парилка должна иметь не менее двух отверстий. Одно используется на приток, второе -на выведение воздушных масс. Если вы заранее планируете вытяжку в строящейся бане, то сможете избежать серьезных неполадок при монтаже вентиляционной системы, которые могут вызвать нарушения воздухообмена в парной зоне.

Абсолютно недопустимо, чтобы установленная вентиляция создавала следующие проблемы:

• нарушала необходимый порог влажности в банном комплексе и температурный режим;
• неэффективно перераспределяла потоки свежего и отработанного воздуха – прохлада допускается только возле пола, а по направлению к потолку степень нагрева должна обязательно расти так, чтобы на полках сохранялась достаточно высокая температура;
• оставляла опасный для жизни и здоровья углекислый газ.

Обзор правильной вентиляции в бане смотрите в следующем видео.

схема и устройство системы вентиляции

В бане любого типа, как и в сауне, воздухообмен необходим для обеспечения кислородом печи-каменки и людей в парилке. Рассмотрим, как проектируется и монтируется вентиляция в бане своими руками. Схема реализации зависит от размера помещения и указаний производителя топки. Но есть и общие правила проектирования.

Принцип монтажа

Для помещений парилок нормами установлено минимальное количество воздухообмена. В СНиП для общественных зданий рекомендуется принимать кратность вытяжки больше 1,0 в 1 ч, а в справочном пособии к нормам для бани сухого жара кратность воздухообмена установлена 5,0 и выше в 1 ч.

На практике, при использовании естественной вытяжки, проверить значение объема воздуха трудно. Подсчет нужен при прокладке сети с механическим побуждением и установкой вытяжного вентилятора оснащенного для настройки и отключения регулятором оборотов. Вентилятор используют если естественные каналы не в состоянии обеспечить нужный объем воздухообмена, или место выброса находится в удалении от парилки. Все детали системы рассчитываются на работу при высокой температуре и влажности.

Все схемы воздухообмена в бане обладают общим принципом монтажа:

• подача свежего воздуха происходит недалеко от печи, желательно под ней или за задней стенкой;
• решетки и клапаны изготовляют из дерева, или материалов, не выделяющих вредных веществ при нагреве;
• кроме рабочей, устанавливают и дежурную вытяжку под потолком способствующую быстрому охлаждению и проветриванию помещения после использования.

Приточное отверстие за печью.

Схемы организации вентиляции бани своими руками

По каким принципам организовывается вентиляция в бане? Схема зависит от размещения оборудования, используемой печи и планировки помещения.

Фотоотчет – “Строительство каркасной бани“.

Движение воздуха организовывается таким образом, чтобы свежий воздух проходил через топку, нагревался до внутренней температуры и удалялся из бани с противоположной стороны.

Основные схемы проектируют с естественным движением потоков под действием разницы температур, придерживаясь схем:

1. Забор воздуха над полом. При такой схеме приток подается в парилку через отверстие с решеткой за топкой. Поток, проходя сквозь печь, нагревается и поднимается вверх. Возле дальней стены он остывает и опускается в нижнюю часть помещения, где и удаляется через канал.
2. Во второй схеме удаление воздуха осуществляется из верхней зоны помещения без устройства вентканалов.
3. Если позволяет высота помещения, то разрешается устраивать вентиляцию через отверстия в полу. Для этого возле печи проектируется приемное отверстие наружного воздуха. Нагретые потоки поднимаются вверх и опускаются на уровень пола, в котором устроены вентиляционные решетки или отверстия. Пространство под полом соединено с вертикальной шахтой, через которую и удаляется вытяжной воздух.
4. Иногда вытяжной канал организовывается прямо над топкой. Чтобы воздух циркулировал, печь в бане устанавливают в углублении пола. Решетка приточного воздуха монтируется у противоположной от топки стены парилки.

Схемы устройства вентиляции бань и саун своими руками.

Реализация проветривания парилки своими руками

Рассмотрим схему вентиляции в бане, которую легко реализовать самостоятельно. Для приточного воздуха приемное отверстие прорезается как можно ближе к печи или под ней. Минимальный диаметр приточного канала – 60 мм или аналогичное по площади сечения прямоугольное отверстие. В подготовленный проем устанавливается деревянная решетка, которой при необходимости полностью перекрывается движение воздуха в канале.

В каком месте устанавливается вытяжная вентиляция в бане своими руками? Схема размещения устраивается с расположением места удаления воздуха из парилки на максимальном расстоянии от приточной решетки. Для нее на противоположной от печи стене на высоте около 60 см от пола вырезается вход в вертикальный канал. Диаметр воздуховода принимается приблизительно в два раза больше, чем приемное отверстие, в нашем случае – 125 мм. Если вытяжной воздуховод проходит по холодному помещению, или по улице, его изолируют и организовывают сток конденсата в зимний период.

Схема организации системы вентиляции в бане.

Кроме стационарной вытяжной системы, в бане организовывается дежурная временная вытяжка. Она работает в перерывах между использованием парилки. Для этого в верхней части противоположной от печи стены монтируется деревянный клапан, который перекрывается во время функционирования бани.

Деревянный клапан.

При соблюдении норм и правильном выборе оборудования каждому по силам реализовать качественную схему вентиляции в бане своими руками. Обратите внимание на то, что требования по устройству вентиляции указаны и в документации к печи.

Как сделать вентиляцию в бане своими руками

Вентиляция в банном строении является обязательным элементом конструкции. Без полноценного воздухообмена даже самое качественное сооружение из дерева за несколько лет может потребовать капитального ремонта.

Необходимость вентиляции в банном строении

Без вентиляции при пользовании баней можно столкнуться с сыростью, плохим запахом и недостатком чистого воздуха внутри помещения. Качественно выполненная вентиляция в парной является критерием не только благоприятной атмосферы, но и безопасности посетителей. Если проветривание будет устроено неправильно, то могут возникнуть следующие негативные последствия:

1. Деревянные детали даже при грамотной вентиляции подвергаются существенной нагрузке и служат максимум 20 лет. Отсутствие проветривания способно снизить этот период в несколько раз. Поэтому рекомендуется позаботиться об устройстве вентиляции заранее, чтобы не пришлось выполнять капитальные ремонтные работы в незапланированные сроки.
2. В бане будет застаиваться воздух, из-за чего начнут подгнивать деревянные детали. Это может вызвать дискомфорт у посетителей.
3. Если из помещения своевременно не удалять застоявшийся воздух, пользование такой постройкой может нанести вред человеческому организму. В парной будут накапливаться газы, которые выдыхают люди и выделяет функционирующая печь, а также запахи прогрессирующих грибков и плесени.

   При недостаточной вентиляции в банных помещениях начинают появляться грибки и плесень

Ещё одной важной функцией вентилирования является предоставление теплового обмена. Влажный воздух практически не пропускает тепло, поэтому без рециркуляции потока воздуха печка будет отапливать лишь поверхность вокруг себя. По данной причине входное углубление вентиляции часто размещается в задней части печи на маленькой высоте от пола. Таким образом воздух успеет прогреться и распространит тепло по зданию. В противном случае в помещение будет подаваться прохладный воздух, в связи с чем нарушится температурный режим. Из этого можно сделать вывод, что без грамотной вентиляции не сможет обойтись ни одна банная постройка.

Устройство банной вентиляции, схемы

Естественное проветривание функционирует благодаря конвекции воздуха, которая возникает в случае перепадов температур в здании и вне его. Раскалённый воздух всегда будет подниматься наверх, а прохладный — спускаться к напольному основанию.

Циркуляция воздуха в бане происходит за счёт вытеснения горячего воздуха более холодным, поступающим по специально сделанным для этого каналам

Основная задача вентилирования — обеспечить поступление необходимого количества прохладного воздуха и заместить им раскалённый. Поэтому выходное отверстие следует размещать на противоположной стене по отношению к каналу для входа воздуха. В противном случае механизм будет функционировать некорректно.

Довольно часто начинающие мастера допускают ошибку, размещая прорези для вентилирования на одинаковом уровне: они будут образовывать замкнутый поток, который не затронет большую часть помещения, поэтому в нижней части будет всегда прохладно, а в верхней — душно и жарко. Если всё сделать правильно, то тёплый воздух будет подниматься и перемещаться на улицу через шахту вытяжки. В здании будет создаваться разряжение, а через приток возле напольного основания затянется свежий воздух. Через некоторое время он начнёт нагреваться, подниматься и вытеснять часть раскалённого воздуха через вытяжку. Таким методом происходит постоянная конвекция и естественное проветривание, при этом вмешательство человека не требуется.

Входные и выходные вентиляционные отверстия должны располагаться на противоположных стенах и на разном уровне

В качестве вытяжного устройства в бане можно применить:

• продухи;
• дымоход печки;
• форточки.

Подача воздуха может осуществляться через:

• открытые двери;
• продухи для вентилирования;
• венцы стен (актуально для рубленых бань).

Каждый продух, который требуется для механизма вентилирования, надо снабдить затвором и регулируемой решёткой. Это позволит контролировать обмен воздуха и исключить сквозняки.

Чтобы корректно соорудить вентиляционный механизм в бане, нужно ознакомиться с принципом его устройства.

Более тёплый и влажный воздух поднимается вверх и удаляется через вытяжку, а на его место поступает свежий, подогретый корпусом печи

Есть несколько методов естественного проветривания. Каждый имеет достоинства, особые функции и определённые ограничения по применению.

Залповое проветривание

В маленькой русской бане довольно часто используется залповая вентиляция. Этот метод заключается в обыкновенном проветривании, которое производится после процедур или между походами в парную. Подобная вентиляция позволяет незамедлительно сменить воздух и высушить поверхность парилки.

Залповое проветривание позволяет быстро просушить внутренние поверхности стен, потолка и полок

При залповом проветривании роль щелей для вентилирования выполняют фрамуга и дверь, которые размещены на противоположных стенках. Чтобы сменить воздух, их понадобится открыть на короткий период после процедур. Воздух может перемещаться к дверям или в обратную сторону. Это зависит от того, в каком направлении будет действовать перепад давления. Такая вентиляция нужна для освежения воздуха, но не для охлаждения стен. Поэтому проветривать нужно не более 2 минут.

Возможность такого проветривания следует обеспечить в любой бане. Это позволит быстро просушивать внутренние основания стен, потолка и полок, а также продлить срок службы элементов бани.

Проветривание с оттоком через дымоходную трубу

Для вентилирования можно применить печь-каменку с дымоходной трубой. В процессе сгорания топлива раскалённый воздух будет затягиваться в поддувало и выходить через дымоходную трубу. Чтобы осуществить приток холодного воздуха, понадобится сделать зазор порядка 6–8 мм в нижней части двери. Другой вариант — неплотно закрыть её при принятии процедур. В бане-срубе в процессе топки воздух с улицы можно затягивать через нижние венцы. Для этого их нужно подгонять, оставляя зазор в несколько миллиметров.

При горении топлива в печи возникает разряжение, воздух из парной втягивается внутрь, проходит через дымоход и выбрасывается наружу

Производить вентиляцию путём оттока воздуха через дымоходную трубу можно лишь при поддерживании огня в печке. Если топливо не будет гореть, воздух перестанет циркулировать. Будет необходим более совершенный механизм проветривания.

Вентилирование через продухи

Обмен воздуха, который выполняется через специальные отверстия, является универсальным механизмом вентиляции. Она даёт возможность постепенно заменять воздух в парилке несколько раз в процессе принятия процедур (порядка 6–7 раз за 60 минут). Если грамотно спланировать подобную вентиляцию, сквозняка и понижения температуры не будет.

Отверстие для выхода воздуха в основном располагают под потолочной конструкцией, над верхней полкой. Оптимальные размеры — 16–20 см. Оно может быть выполнено в форме круга или квадрата. Вытяжку понадобится закрыть съёмной заглушкой или скользящей дверью, при помощи которой будет возможность изменить габариты вытяжки и уровень воздухообмена.

При проектировании системы вентиляции в бане необходимо выбрать одну из схем расположения продухов

При устройстве продухов важно учитывать некоторые правила:

1. Не рекомендуется размещать прорези на одном уровне. Прохладный воздух, который заходит в парную, будет незамедлительно вылетать в вытяжную прорезь. Соответственно, он не сможет полноценно рециркулировать, но при этом будет образовываться сквозняк.
2. Линейные габариты вытяжки не должны быть меньше размеров входного углубления. В противном случае свежий воздух не сможет проникать в банное помещение.
3. Если нужно усилить отток горячего воздуха, габариты вытяжки увеличивают относительно приточного отверстия. Другой вариант — устроить на 1 входную прорезь 2 вытяжки.

Входную прорезь следует устраивать на высоте приблизительно 0,2–0,4 м от напольного покрытия. Она может быть размещена на той же стенке, что и вытяжка, либо с противоположной стороны. Преимуществом будет размещение рядом с печью, чтобы проникающий воздух успевал прогреться и попадал в зону парения уже горячим. Входное отверстие надо закрыть металлической решёткой, чтобы воздух втягивался в здание струями, а не цельным потоком.

Принудительное вентилирование

Механическая система проветривания бывает нужна, если:

• суммарная площадь постройки довольно большая;
• конструкция изготовлена из кирпичей, блоков или камней;
• парилка имеет большие габариты;
• трубы для вентиляции нет возможности разместить правильно;
• печь рассчитана на высокую мощность.

Чтобы реализовать такую систему, следует использовать:

• клапан для притока воздуха;
• дефлектор;
• вентилятор.

Принудительная вентиляция в бане подходит для больших помещений

Приобретать надо жаропрочный вентилятор, предназначенный для бань, со степенью защиты от пыли и влаги на уровне IP 44 и выше.

Свежий воздух будет поступать природным путём, через нижнее отверстие. Вытягивание нагретого воздуха будет обеспечиваться за счёт механических устройств.

Видео: устройство вентиляции в бане

Подготовка к монтажу вентиляции: чертежи и разметка

Чтобы правильно произвести работы по монтажу, нужно выбрать одну из существующих схем:

1. Входное отверстие обустроено внизу за печью. Канал для вывода устанавливается на противоположной стене под потолочной конструкцией. Трубу вытяжки в этом случае следует монтировать вертикально. Длину её надо рассчитать так, чтобы верхняя часть трубы слегка поднялась над коньком крыши. Это обеспечит полноценную работоспособность вентиляции во время сильного ветра. Правильно подобранные габариты труб для вывода воздуха способны обеспечить безотказную вентиляцию. Дополнительную регулировку можно произвести путём монтажа заслонок.


   Вытяжную трубу следует устанавливать вертикально, желательно на противоположной стене

2. Входное и вытяжное отверстие располагаются друг над другом. Применение этой схемы целесообразно лишь в том случае, если для устройства проветривания может быть использована только одна стена здания. Проёмы для воздуха размещают напротив печи. Входное отверстие следует приподнять на 30 см от чистового пола. Окно для вывода надо приопустить на 20 см от потолка. Воздух, который проходит через нижний ввод, будет нагреваться от печки и подниматься по направлению к воздуховыводу. Для полноценной работоспособности системы будут нужны механические вытяжные устройства (вентиляторы).


   Вентиляционные отверстия располагают на одной стене, если использовать противоположную стену нет возможности

3. Кроме основных вентиляционных каналов сделано дополнительное вытяжное отверстие в полу. Эта схема предполагает проветривание не только секции парной, но и пространства под полом. Входное отверстие следует обустраивать в стене позади печи. Его надо поднять над полом на 20 см. Раскалённый воздух будет проходить в цокольную часть через зазоры проветриваемого пола. Далее он вернётся в парную и начнёт двигаться по направлению к вытяжному отверстию. Из этого места отработанный воздух будет выходить наружу.

   Для устройства вентиляции пространства под полом в нём делаются отверстия и устраиваются воздухозаборные каналы

4. Вентиляция через поддувало и трубу печи. Схема применяется в случае, если баня используется регулярно. Отверстие для ввода обустроено в нижней части, однако оно размещается напротив печки, а не позади неё. Высота над напольным основанием — 20 см. Вытягивание тёплого воздуха обеспечивается за счёт поддувала и дымохода. Чтобы проветривание работало эффективно, нужно правильно подобрать место размещения печи. Рекомендуется обустраивать её внутри парной. Если печку разместить в соседнем помещении, эффективность применения механизма вентиляции и самой печи будет гораздо ниже.

   Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы

Советы по выбору и покупке материалов

Чтобы сделать систему проветривания, нужно подготовить такие материалы:

• кирпичи или камни;
• короба для вентиляции;
• задвижки;
• лист металла;
• песок;
• цемент;
• вагонка для обшивки короба;
• крепёжные элементы (самонарезающие винты, гвозди и шурупы).

Из инструмента понадобятся:

• ножовка по металлу;
• строительный нож;
• ёмкость для приготовления смеси;
• шпатель;
• уровень;
• молоток;
• шуруповёрт;
• электродрель;
• миксер.

Работу рекомендуется выполнять в защитной одежде. Дополнительно можно использовать рукавицы и респиратор.

Механизм вентилирования для банного строения будет зависеть от типа постройки и материала изготовления. Это может быть отдельная конструкция или несколько помещений в здании. Первый вариант является наиболее предпочтительным — в таком случае можно легко спланировать и соорудить вентиляционный механизм, выбрав бюджетный метод.

Если банное строение примыкает к жилым постройкам, надо позаботиться о его просушке, чтобы обезопасить стенки от гниения. Температура в парной будет повышенной, поэтому стены должны быть жаростойкими. В этом случае проветривание должно быть принудительным.

Для создания принудительной вентиляции в бане устанавливают электрический вентилятор

Бани могут быть произведены из следующих материалов:

• бревна;
• кирпича;
• газоблока;
• древесины (каркасный тип постройки).

В банных строениях из кирпича и древесины вентканал может быть устроен в стене. Для притока нужно проложить воздуховод или использовать продухи в основании. Понадобится также купить вытяжной вентилятор для удаления горячего воздуха.

Если баня размещается в цоколе, то понадобится установить дефлектор. Это нужно для обеспечения требуемой тяги.

Парные из газоблоков следует оборудовать железным воздуховодом. Для этого следует купить вентиляционные готовые трубы из железа. Также можно устроить воздуховод из оцинкованных листов. Для этого надо придать ему круглую форму и надёжно загерметизировать места соединений. Воздуховод подобного типа проходит поверх стены. Диаметры вытяжной и приточной трубы должны быть одинаковы.

Расчёт вентиляции для бань разных габаритов

Методика расчёта углублений для вентилирования указывается в нормативных актах. Рассчитать габариты углублений для природного проветривания гораздо сложнее, чем для механического — есть множество факторов, которые не зависят от людей. Основной критерий эффективности вентиляционного механизма — кратность смены воздуха. Для жилого помещения существует минимальный параметр кратности, при этом надо учесть как температуру в здании, так и вне его. Температура внутри может колебаться в несущественных пределах, что упрощает составление проекта.

Таблица: производительность естественного проветривания (в м

³/час)

Высота канала, м	При температуре воздуха 32 °С	При температуре воздуха 35 °С	При температуре воздуха 20 °С	При температуре воздуха 16 `°С
2	54,03	43,56	34,17	24,16
4	72,67	58,59	45,96	32,50
6	85,09	68,56	53,79	38,03
8	94,18	75,93	59,57	42,12
10	101,32	81,69	64,08	45,31

Скорость подачи воздуха в разных ситуациях может быть разной. Соответственно, довольно трудно точно рассчитать подходящую кратность обмена воздуха. По этой причине рекомендуется применять опыт специалистов: для большей части парилок достаточно, чтобы площадь отверстий составила 200–300 см².

Также требуется рассчитать объём воздуха, который подаётся и выводится из бани. Чтобы его определить, нужно умножить объём помещения на кратность воздухообмена — число, которое покажет, какое количество раз воздух в здании должен смениться свежим в течение 60 минут. В бане объёмом 10 м³ при кратности 1,5 понадобится сделать приток прохладного воздуха 15 м ³/час. Если объём помещения 25 м³ и кратность 2, то нужен приток воздуха со скоростью 50 м³/час.

В большинстве случаев для создания нормального воздухообмена достаточно вентиляционного канала площадью 200–300 квадратных сантиметров

Соответственно, прежде всего нужно рассчитать объёмы помещений и выявить для каждого из них необходимый объём холодного воздуха, при этом важно учесть коэффициент кратности:

• помещение для мытья — 50;
• туалет — 50;
• предбанник — 3;
• парная — 5;
• комната для массажа — 5.

Полученный результат следует округлить так, чтобы число закончилось на 0 или 5. Далее следует просуммировать полученные объёмы для притока и вытяжки по отдельности. Если получилось, что приток воздуха больше оттока, то для урегулирования баланса потребуется увеличить объём вытяжки для комнат, в которых показатель обмена воздуха является минимальным. В противном случае понадобится организовать вспомогательный приток воздуха. По полученным результатам надо определить сечение воздуховодов.

В механизмах вентилирования скорость воздуха должна соответствовать таким показателям:

• для естественного проветривания — ≤ 2 м/сек;
• для механического проветривания — ≤ 5 м/сек.

Сечение вентиляторов может быть круглым или квадратным. Первые легче подсоединять. Фурнитуру для фиксации можно отыскать в любом супермаркете для строительства.

Таблица: сечения воздуховодов круглой формы

Диаметр, мм	Расход воздуха (м3/час) при скорости 2 м/сек	Расход воздуха (м3/час) при скорости 5 м/сек
100	56,5	141
125	88,3	221
140	111	277
160	145	362

Для приточного и вытяжного воздуховода с затратами воздуха ΣWпр= ΣWвт=165 м³/час скорость потока должна быть максимум 5 м/сек. По таблице надо выбрать параметр, который соответствует такому значению. Ближайший больший параметр расхода воздуха составляет 221 м³/час. Следовательно, сечение воздуховода нужно будет сделать равным 125 мм.

Пошаговое руководство: как установить вентиляцию в бане самостоятельно

Вентилирование не должно:

1. Притоком прохладного воздуха вредить режиму температуры в бане.
2. Некорректно разделять температурные потоки. Имеются ввиду ситуации, когда прохладно только у напольного основания, но не на полочках, где расположены люди.
3. Исключать из парилки не тот воздух — не горячий, в котором много углекислого газа.

Следует позаботиться о том, чтобы полы в бане были проветриваемыми, так как они регулярно соприкасаются с жидкостью.

Пол в бане должен быть проветриваемым, так как он регулярно соприкасается с водой

Если об этом не позаботиться, то пол понадобится заменять каждые 5 лет. Для устройства вентиляции пола понадобится выполнить следующее:

1. В процессе закладки основания следует выполнить вентиляцию пола — сделать маленькие продухи с противоположных сторон цокольной части.

   Продухи для вентиляции пола нужно предусмотреть еще на стадии заливки фундамента

2. Два отверстия для проветривания следует оставить возле противоположных стен парной — для свежего воздуха. Чтобы в банное строение не проникали грызуны, окошки рекомендуется закрыть решётками.

   Отверстия для вентиляции полов должны закрываться заглушками

3. В процессе устройства печи надо сделать так, чтобы уровень финишной стяжки был выше поддувала — в таком случае она сможет функционировать как вытяжка.
4. Рейки следует размещать так, чтобы между ними остались зазоры от 0,6 до 1 см.

   Доски пола следует прибивать с зазором около 1 см

5. После принятия процедур напольное основание каждый раз надо тщательно просушивать.

Подготовка отверстий для проветривания

В качестве примера будет рассмотрена самая сложная ситуация — уже выполнена внешняя и внутренняя обшивка стенок. Углубления могут быть в форме квадрата, круга или прямоугольника. Понадобится выполнить следующие действия:

1. Выполнить разметку расположения отверстия на внутренней обшивке парилки. Перед выполнением работ важно знать не только место размещения углубления, но и его габариты и параметры. Приточное отверстие располагается за печью, на расстоянии приблизительно 30 см от пола. Вытяжной канал делается на противоположной стене под потолком. На этом этапе рекомендуется подготовить воздуховоды и металлические решётки. Это позволит контролировать габариты продуха и не проделывать лишнюю работу.
2. Подготовить сверло по дереву большой длины. Значение должно превышать толщину стен банного строения с учётом обшивочных материалов. В центральной точке начерченного продуха следует просверлить сквозное отверстие с внутренней части парилки. Выход сверла во внешней части конструкции будет центром продуха. Вокруг него следует нарисовать габариты отверстия, которое было подготовлено в парной.

   В центре будущего вентиляционного канала сверлится отверстие, вокруг которого дальше рисуется полный контур продуха

3. Убрать детали обшивки в отмеченных границах. Если банное строение обшито вагонкой с обеих сторон, то нужно будет лишь аккуратно демонтировать рейки. Если с внешней стороны применялись листы из стали — следует использовать болгарку.
4. Осмотреть детали обшивки. Если они повреждены, их нужно починить. По контуру продуха для вентиляции надо проделать сквозные отверстия, которые должны быть расположены максимально близко друг от друга. Важно регулярно проверять, в каком месте они выступают с внешней части стены. Сверло должно быть всегда размещено перпендикулярно к поверхности. Аналогичные углубления надо сверлить по всей площади продуха. Чем их больше, тем проще будет сделать дырку в стенке.

   Отверстия, высверливаемые по контуру продуха, должны располагаться максимально близко друг к другу

5. Убрать перемычки между просверленными отверстиями с помощью стамески и долота. Сделать сквозное отверстие с одной стороны стенки не получится — проблематично добраться используемым инструментом. Часть работы следует сделать изнутри парилки, а вторую часть — снаружи. Не следует тщательно разравнивать основания углублений, важно позаботиться лишь о том, чтобы в канал мог легко поместиться воздуховод.

   Сделать полноценное отверстие с одной стороны стены не получится, потому что не хватит длины используемого инструмента

На подготовку отверстия уйдёт много времени. Даже квалифицированные специалисты чаще всего проделывают не более 2 продухов в день. Далее необходимо приступать к монтажу воздуховода и решётки.

Видео: отверстие большого диаметра в бревне

Монтаж воздуховодов и решёток

Для воздуховода подходят трубы из пластика или оцинкованного металла.

В бане можно устанавливать металлические или пламтиковые воздуховоды

Длину следует определять исходя из длины прохода. Решётка подбирается с учётом габаритов отверстия. Чтобы была возможность выполнять регулировку эффективности проветривания, на решётке должна быть смонтирована заслонка. Последовательность действий по установке элементов:

1. Плоскости углублений следует заизолировать минеральной ватой в один слой. Далее нужно аккуратно установить на подготовленное место воздуховод. Чтобы надёжно закрепить трубу в необходимом положении, следует применить строительную пену. После того как она застынет, излишки надо срезать.

   Отверстия нужно заизолировать минеральной ватой по всему периметру

2. Если между обшивочным материалом и стеной есть изоляция, надо обработать щель между стенкой и углублением в обшивке пеной. Это позволит загерметизировать место прорези и исключить проникание жидкости на конструкции из дерева.
3. После этого нужно зафиксировать решётки. Метод фиксации зависит от того, из какого материала изготовлены стены. Можно использовать силиконовый герметик, саморезы и другой крепёж.

   Пластиковую решётку лучше закрепить силиконовым герметиком

4. Дополнительно можно установить клапан для вентиляции. Закрепляется он так же, как и решётка.

В конце следует проверить функциональность вентиляции при помощи тлеющей спички или другого источника дыма. Её надо поднести к входному углублению и понаблюдать, каким образом и насколько быстро будут двигаться потоки воздуха в парилке. Рекомендуется поэкспериментировать с естественным проветриванием при разных положениях задвижек, от минимального к максимальному.

Вентиляция под полом

Вентиляция в топке часто выполняется в отдельном канале, который проходит под напольным основанием. Его следует вывести возле топки в месте, где располагается лист из металла. Это требуется для того, чтобы защитить пол бани от искр и углей. Чтобы создать проветриваемый канал, понадобится короб. Его диаметр должен быть на 20% больше диаметра дымоходной трубы. Воздух будет проникать из внешней среды, а не из подполья. В противном случае будет возникать плохой запах.

Чтобы создать вентиляцию под полом самостоятельно, понадобится:

1. Вывести вдоль стен на улицу короб. Он должен размещаться впритык к стене. Короб продаётся в готовом виде. Соединение можно делать с помощью специальной фурнитуры.

   Для устройства вентиляционной системы под полом лучше использовать готовый короб из металла или пластика

2. Закрыть короб изнутри решёткой, а снаружи — сеткой от насекомых.
3. Установить второй короб для механического проветривания. Если в помещении размещается топка, понадобится создать подиум для обоих коробов. От стенки, где подготовлено углубление, надо уложить 3 ряда камней на ребро. Один ряд должен размещаться возле стенки, другие два — посредине и возле крайней части. Высота кладки — 24 см. Кладку надо делать до экрана из кирпичей. В верхней части конструкцию надо перекрыть камнями.
4. В месте, где размещается печка, два последних камня ставить не нужно, чтобы воздух под печь мог поддувать из короба. Далее укладывается торцевая часть.
5. Чтобы напольное основание не царапалось, под дверь надо подложить прокладку из резины по ширине дверцы.
6. После выкладки подиума на него надо смонтировать печь. Чтобы нагрузки на короб распределялись равномерно, печь лучше всего монтировать на пластины из металла или уголки, по одному крепёжному элементу на каждую сторону. Далее печь обкладывается кирпичами и сооружается кирпичный экран с двумя дверьми для конвекции. Дверцы приобретаются в готовом виде. Они изготавливаются из металла. Эти двери и будут обеспечивать прогрев банного строения тёплым воздухом и проветривание помещения.

Нижние двери в процессе растопки печи должны быть открыты. В верхние двери будет выходить нагретый воздух. Часть него опустится, нагреваясь ещё раз. Когда процесс завершён, надо прикрыть нижние двери и распахнутыми оставить только верхние. Прохладный воздух будет поступать под печку по коробу, нагреваться и уходить через верхние двери. Подобная процедура обеспечит прогрев пространства, пока здание не заполнится до нижней части короба раскалённым воздухом. Далее тёплый воздух вытеснится холодным и нагреет таким методом другие помещения, через которые будет направлен на улицу.

Видео: продухи и вентиляция пола в предбаннике

Функционирование бани зависит от корректно спроектированной и грамотно установленной вентиляционной системы. Проанализировав особенности конструкции бани и проведя работы по подготовке, можно самостоятельно устроить качественную вентиляцию в банном строении.

Оцените статью: Поделитесь с друзьями!

герметический, стеновой, электрический, воздушный, обратный, для стен, канализации, бани, видео-инструкция по монтажу своими руками, фото и цена

Современные квартиры и дома являются герметичными конструкциями, поэтому нуждаются в эффективной вентиляции. Обязательным ее элементом являются вентиляционные клапана, которые пропускают воздушные массы только в одну сторону. Чаще всего в системах воздухообмена встречается вентиляционный клапан для стен, который может быть входным или обратным.

Вентиляционный вытяжной клапан

В данной статье мы подробно ознакомимся с предназначением таких клапанов, рассмотрим различные их виды, особенности и процесс монтажа.

Предназначение

Вентиляционный воздушный клапан выполняет сразу несколько важных функций:

• Обеспечивает правильное и бесперебойное функционирование системы воздухообмена.
• Регулирует подачу воздуха и режимы работы вентиляции.
• Как уже было сказано выше, предотвращает движение воздушных масс в обратном направлении или полностью перекрывает вентиляционное отверстие.
• Обеспечивает баланс между приточным и вытяжным потоком воздуха.
• Является защитой от проникновения уличного шума в помещение.

Кроме того, на сегодняшний день существую конструкции, которые  помимо вышеперечисленных, выполняю еще и противопожарную функцию. Таким образом, данное устройство является важным элементом вентиляции.

Вентиляционный приточный клапан

Виды клапанов

На сегодняшний день существует довольно много видов всевозможных вентиляционных клапанов. В первую очередь они различаются по своему предназначению:

Приточные	Используются для подсоса воздуха в помещение. Могут регулировать поток входящих воздушных масс как в ручном, так и автоматическом режиме. Кроме того, они могут прекратить функционирование вентиляционной системы, так как при полном перекрытии клапан герметический.
Вытяжные	Обеспечивают вывод воздуха из помещения наружу. Основная их задача заключается в предотвращении движения воздушных масс в обратную сторону, что может произойти по причине различных атмосферных явлений. Кроме того, устройства предотвращают проникновение в помещение насекомых, пуха, и прочего мусора.
Оконные	Устанавливаются на пластиковые окна и обеспечивают автоматическое проветривание.

Обратите внимание! Вентиляционными называют еще и клапана для канализации, однако, к воздухообмену в помещениях они не имеют значения и предназначены для компенсации давления в системе.

Вентиляционный канализационный клапан

Кроме того, данные изделия различаются по своей форме.

Они могут быть:

• Круглыми;
• Квадратными или прямоугольными.

В зависимости от своего устройства, они бывают электрическими или ручными. Электрический клапан работает совместно с другим вентиляционным оборудованием и автоматически регулирует воздушный поток.

Устройство клапанов

Приточный настенный

Устройство приточного клапана

Стеновой приточный клапан является наиболее распространенной конструкцией (узнайте здесь, как обустраивается вентиляция котельной частного дома).

Он состоит из следующих элементов:

• Труба – длина немного больше толщины стены.
• Наружная решетка – задерживает крупный мусор.
• Шумоизоляционный материал – располагается внутри трубы.
• Фильтр – предотвращает проникновение пыли и другого мелкого мусора.
• Подвижный элемент – регулирует интенсивность потока воздуха и при необходимости перекрывает системы.
• Переключатель – предназначен для управления подвижным элементом.
• Крышка оголовка – придает конструкции декоративный вид и защищает о механических повреждений.

Такая конструкция обладает рядом преимуществ, таких как:

• Простота монтажа;
• Внешний вид устройства не портит дизайн интерьера;
• Удобство эксплуатации;
• Эффективность;
• Возможность установки своими руками даже после выполнения отделки помещения.

Совет! Если устройство расположить вблизи батареи отопления, то поступающий воздух будет сразу же нагреваться.

КИВ 125

Примером таких моделей являются:

• КПВ 125;
• КИВ-125 и др.

Устройство электрических клапанов более сложное, так как они имеют датчики и электрический привод. Однако, принцип их работы остается тем же. Цена автоматических устройств, конечно же, выше механических.

Простой вытяжной клапан

Вытяжной

Вытяжной клапан, как правило, имеет более простую конструкцию, чем приточный и состоит всего из трех элементов:

• Неподвижная часть в виде решетки – может быть квадратной или прямоугольной. Основное ее назначение заключается в придании конструкции декоративного вида, а также защите заслонки от механического повреждения.
• Подвижная часть (заслонка) – представляет собой круглый или квадратный лепесток, который может открываться только в одну сторону.
• Фланец – предназначен для соединения устройства с вентиляционным каналом – всегда имеет круглую форму.

Обратите внимание! Если выбирается клапан для бани, необходимо уделить внимание материалу, из которого он сделан, так как устройство должно выдерживать воздействие высокой температуры и повышенной влажности. Поэтому нельзя устанавливать пластиковые изделия.

Монтаж следует осуществлять осторожно, чтобы не повредить заслонку, а также, чтобы в конструкцию не попал строительный мусор. В противном случае устройство не будет работать как положено.

К примеру, заслонка может быть всегда открытой. Поэтому после установки, обязательно нужно проверить работоспособность изделия.

Схема оконного клапана

Оконный

Данный клапан представляет собой конструкцию, которая встраивается в оконный профиль. Его устройство достаточно простое, однако, эффективность от этого не страдает.

Единственным недостатком можно назвать отсутствие фильтрации, но, так как щель сама по себе достаточно узкая, через нее не может проникнуть мусор с улицы. При необходимости, щель можно перекрыть или отрегулировать интенсивность потока при помощи специальной ручки.

Оконные клапана поставляются вместе с окном. Поэтому на их наличие следует обращать внимание при выборе стеклопакетов. Правда, существуют модели, которые монтируются на уже установленные пластиковые окна.

Обратите внимание! Существуют модели, которые не позволяют регулировать воздушный поток, а лишь ограничивают его при сильных порывах ветра. Конечно же, лучше, когда имеется функция управления притоком. Поэтому на данный момент необходимо обращать внимание при выборе изделия.

Схема расположения приточного клапана

Установка вентиляционных клапанов

Приточный

Прежде чем приступить к монтажу приточного клапана, необходимо определиться с местом его расположения. Для этого предварительно должна быть составлена схема вентиляционной системы, в соответствии с определенными правилами. Лучше всего доверить работу над такой схемой специалистам.

Дальнейшая же инструкция по монтажу выглядит следующим образом:

• В первую очередь надо измерить толщину стены и приобрести изделие подходящей длины. В продаже можно найти устройства с трубой от 0,4 до 1 м.
• После того как место расположения устройства будет определено, нужно пробурить отверстие в стене. Диаметр должен иметь небольшой запас, чтобы труба могла свободно пройти в отверстие.
• После установки трубы все щели необходимо запенить, чтобы стыки были герметичными.
• Затем снаружи устанавливается защитная решетка, а внутри монтируется сам клапан, в соответствии с инструкцией от производителя.

На фото – решетка с наружной стороны

Обратите внимание! Чтобы осадки и влага не проникали внутрь конструкции, снаружи над решеткой следует установить дождеотбойник.

Вытяжной

Монтаж вытяжного клапана подразумевает наличие вентиляционных каналов, которые могут располагаться в стене или в перекрытии.

Обычно вытяжные отверстия с клапанами устанавливают в технических помещениях:

• На кухне;
• В туалете;
• В санузле и т.д.

Наличие в этих помещениях вытяжных элементов достаточно, чтобы обмен воздуха осуществлялся во всех помещениях, так как его циркуляция происходит через щели в дверях.

Весь монтаж сводится к соединению конструкции с этими каналами. Как правило, элементы соединяются фланцевым способом. После того как сам клапан будет соединен, на стену или потолок накладывается верхняя решетка, которая чаще всего крепится к поверхности при помощи саморезов.

Вот, пожалуй, и все основные моменты, которые необходимо знать о вентиляционных клапанах при обустройстве системы.

Вывод

Клапана являются важным элементом вентиляционных систем, позволяющим регулировать их работу. Вентиляционные клапана могут устанавливаться как на приточные, так и вытяжные отверстия. Причем  обратный вентиляционный клапан и вытяжной выполняют разные функции, поэтому работают в системе совместно.

Из видео в этой статье можно подчерпнуть некоторую дополнительную информацию по данной теме.

как правильно сделать вытяжку в банном помещении

Принцип работы системы вентиляции в бане

Организовать такую систему несложно, главное – разобраться в работе основных ее составляющих элементов.

Если говорить о парной, то в ней приточные отверстия нужно монтировать на стенах у пола, а также возле печи. Так холодный воздух с улицы сможет быстрее прогреваться. К тому же, это не даст непрогретому воздуху попадать в место, где человек парится.

Установка вытяжки

В общем, обустраивая такую схему вентиляции, для контроля микроклимата и потоков воздуха, следует вмонтировать регулируемые заслонки (то есть затворки или шиберы).

Включаем вентилятор, полностью открываем все задвижки и двери – в течение 5-10 минут происходит полное замещение воздуха свежим.

Процесс прогрева

Всю вентиляционную сеть можно разделить на естественную, которая находится в стенах, кровле и фундаменте и закладывается в начале стройки, и на принудительную, которая активизируется только при использовании парилки.

Оба типа работают следующим образом: отработанный кислород вытесняется и пространство заполняется свежим воздухом. У потока есть два конца – приток и отток, соответственно, нужно минимум два отверстия, расположенные по правилу: приточные вытяжки ниже, чем отточные.

Еще один нюанс принципа работы – весь газ берется оттуда, куда он и выходит. То есть если сообщение происходит с улицей, то все должно выходить туда. Аналогично – если в соседнюю комнату, что тоже возможно. Если вход и выход будут в разных температурных режимах, то образование потока не получится. Однако рекомендуют приток/отток воздуха делать с улицы, так как даже в предбаннике воздух будет влажным и недостаточно обогащенным кислородом.

Традиционные ошибки монтажа

Воздуховоды на цокольном уровне.

• Если пренебречь правилами и обустроить единственное выводное вентиляционное отверстие под потолком, будет нарушена объемная, правильная циркуляция воздуха, воздух будет быстро прогреваться и, по прямой уходить сразу под потолок.
• Некоторые неопытные строители ограничивают устройство вентиляции в сауне монтажом единственного вытяжного отверстия под потолком, в таком случае в парилке будет просто душно, вентиляционный зазор под дверью не справится с притоком и вы, получите тяжелую атмосферу.

Рекомендации от профи!

Аксессуары для бани
Беседка своими руками
Бетонный забор
Буржуйка своими руками
Веранда своими руками
Винтовой фундамент
Дачный туалет своими руками
Декоративный кирпич
Забор из камня
Заливка фундамента
Как сделать забор
Калитка из профнастила
Камин своими руками
Кирпичный забор
Клумбы своими руками
Кованые ворота
Крыльцо своими руками
Купель для бани
Курятник своими руками
Лестница своими руками
Металлические ворота
Монтаж вагонки
Монтаж поликарбоната
Насос для дачи
Обустройство гаража
Ограждения для клумб
Отмостка своими руками
Парилка в бане
Перила для лестниц
Погреб своими руками
Покраска стен
Пресс своими руками
Решетки на окна
Рулонные ворота
Сарай своими руками
Сигнализация для дачи
Скамейки для дачи
Столбы для забора
Стяжка пола
Твердотопливные котлы
Теплица своими руками
Установка забора
Утепление дома
Утепление мансарды
Утепление фундамента

Несколько слов о вентиляции сауны

Выше описаны варианты вентиляции для обычной русской бани. В сауне все устроено немного иначе. Здесь приемлема только принудительная или комбинированная вентиляция. В небольших саунах уместнее последняя, а именно – механическая вытяжка.

Главная задача при вентилировании сауны – сделать так, чтобы поток холодного воздуха быстро прогревался и плавно распространялся по всему помещению.

Для правильного вентилирования сауны необходимо осуществлять воздухообмен принудительно, например, с помощью вытяжного вентилятора

Важное значение придается плавному смешиванию потоков воздуха с разной температурой. Даже намек на сквозняк категорически неприемлем, поскольку эффект от парения утратит всю прелесть

Поэтому размеры приточного отверстия рассчитывают по изложенной выше схеме, а само отверстие располагают строго позади печи-каменки, чтобы обеспечить быстрый, почти мгновенный прогрев воздушного потока

Даже намек на сквозняк категорически неприемлем, поскольку эффект от парения утратит всю прелесть. Поэтому размеры приточного отверстия рассчитывают по изложенной выше схеме, а само отверстие располагают строго позади печи-каменки, чтобы обеспечить быстрый, почти мгновенный прогрев воздушного потока.

Вытяжное отверстие по-прежнему можно располагать в противоположном углу помещения под потолком, однако, при наличии вытяжного вентилятора это требование не такое строгое. Бывают ситуации, когда помещение сауны имеет только одну наружную стену, через которую осуществляется и забор свежего воздуха, и удаление отработанных воздушных масс.

Чтобы во время вентилирования в сауне сохранялись комфортные условия, приток воздуха осуществляется возле каменки, а вытяжку с вентилятором можно поставить возле пола на противоположной стене

В этом случае приточное отверстие рекомендуется сделать на уровне примерно 20 см от пола, но оно должно располагаться строго позади каменки. Вытяжку ставят на противоположном крае стены все так же – под потолком. Поток холодного воздуха будет прогреваться и перемещаться по окружности вдоль стен помещения, постепенно смешиваясь с остальным воздухом в сауне.

Такой порядок обеспечит необходимый воздухообмен и сохранит температуру воздуха на приемлемом уровне. Чтобы добиться максимально быстрого воздухообмена, используют так называемую скоростную схему. Приточное отверстие делают как обычно – в 20 см от уровня пола. На таком же уровне от пола ставят и механическую вытяжку, только ее монтируют на противоположной стене.

Горячий воздух поднимается к потолку сауны, там он остывает, опускается вниз вдоль противоположной стены и уходит через вытяжное отверстие. Вентилирование производится быстро, а изменение температуры воздуха практически не ощущается.

Наиболее мягкого смешивания свежего воздуха с улицы и прогретых воздушных масс внутри помещения можно добиться, если установить приточное отверстие на уровне около 50 см, но все еще в непосредственной близи от каменки. Вытяжку ставят у пола на высоте 20 см. Скорость вентилирования в этом варианте несколько меньше, чем при использовании других схем.

О том, как организовать вентиляцию сауны с электрокаменкой, читайте в этом материале.

Как спроектировать вентиляцию в деревянной бане: составление чертежа

Разобравшись с компоновкой вентиляции в конкретной бане, нужно нарисовать чертёж или эскиз. На этом документе необходимо указать все приточные и вытяжные отверстия, их местоположение, а также изобразить трубопроводы для движения воздуха. Легче всего выполнить эскиз карандашом на простом листе бумаги, используя линейку.

На чертеже нужно показать расположение каждого отверстия

Отверстия для вентиляции закладывают в проект, руководствуясь следующими правилами:

1. Количество приточных каналов должно равняться количеству вытяжных. В противном случае воздух будет либо плохо уходить, либо его поступление окажется недостаточным.
2. Размеры всех отверстий должны быть одинаковые по той же причине.
3. Приточный вход и вытяжной выход ни в коем случае не должны располагаться друг напротив друга, иначе весь поступивший воздух сразу будет уходить, не выполнив вентилирующую функцию.

Сделав рисунок, начинают разметку в помещении. Вооружившись рулеткой и маркером, отмеряют согласно чертежу и отмечают центры приточных и вытяжных отверстий. Высверливать их в деревянной или бетонной стене легко специальной коронкой, заправленной в электродрель.

Универсальная схема воздухообмена

Наиболее экономным и работоспособным считается классический вариант — естественная вентиляция в парной, изображенная на схеме. Основная система, предназначенная для помывки, функционирует следующим образом:

1. Приток организован через просвет 2—3 см под входной дверью, куда проникает нагретый воздух из смежного помещения.
2. Получая дозу тепла от печки и насыщаясь паром, горячая воздушная масса поднимается к потолку.
3. Охлаждаясь от соприкосновения с поверхностями и людьми, воздух опускается в нижнюю зону, откуда удаляется посредством вытяжной решетки и отдельного канала, устроенного в противоположном углу.
4. Объем притока регулируется задвижкой, установленной на вытяжном отверстии.

Как должна работать вентсистема бани, расскажет эксперт в своем видео:

Вспомогательная вытяжка, сделанная у потолка, предназначена для проветривания и сушки парилки по окончании банных процедур. Во время помывки отверстие наглухо закрыто задвижкой. Вместо вытяжного проема допускается использование потолочных диффузоров либо обычного распахивающегося окна.

Рассмотрим несколько альтернативных схем вентилирования парной, представленных ниже на картинке:

1. Подача притока прямо с улицы через отверстие, сделанное возле печки. От контакта с раскаленной поверхностью воздух моментально прогревается, циркулирует по парилке и уходит через вертикальный короб наружу.
2. Аналогичная схема с нагревом притока у печи, вытяжка организована через скрытый канал под деревянным настилом. В парной с бетонным полом подобное решение реализовать затруднительно.
3. Роль вытяжного канала играет печной дымоход, в котором априори есть хорошая тяга.

В остальных помещениях устройство вентиляции проще – вытяжка предусматривается в верхней зоне, приток подается в нижнюю. Причем зимой свежий воздух необходимо подогревать либо вначале пропускать через предбанник, чтобы в парной не веяло холодом. Для очистки и нагрева уличного потока целесообразно использовать местные приточные установки с принудительным нагнетанием воздуха.

Вариант возврата воздуха в душевую через вертикальный канал и переточную решетку

Правила устройства вентиляции

Схема рабочей вентиляции

Сегодня существует большое количество вариантов того, как изготовить вытяжку. Но интересен тот факт, что идеального единого варианта для всех помещений бани нет. Как быть в такой ситуации? Если у вас русская баня, то необходима ли вообще как таковая система вентиляции или можно обойтись без нее? В том случае, когда сруб бани правильный, нижние венцы уложены свободно. В косяках дверей обязательно могут найтись небольшие щели, а в стене часто устанавливают окошко. В результате воздух будет поступать в парную. Если в парной будут находиться два, три или четыре человека, то этого вполне будет достаточно. Однако как быть, если хочется пригласить большую компанию? В этом случае без правильно обстроенной вытяжки никак не обойтись.

Что касается технического процесса, то здесь все достаточно просто. Самое главное, это правильно выбрать схему устройства и строительные материалы.

Намного сложнее действовать в том случае, когда уже построена баня и в ней необходимо провести вентиляцию. Вам придется прорубать каналы для вентиляционных ходов. При помощи современного строительного инструмента сделать это не так уж и сложно. Просто весь процесс работы будет более трудоемким.

Как сделать продухи для вентилирования?

Монтаж вентиляции в бане выполняют следующим образом:

1. В выбранных местах проделывают отверстия такого размера, чтобы труба или короб свободно проходил в него.
2. Пространство вокруг трубы заделывают, чтобы не нарушить герметичность помещения.
3. Снаружи отверстия закрывают решетками.
4. Внутри устанавливают специальные заслонки или регулируемые решетки.

Выглядит просто, но стоит учесть некоторые моменты. Например, вентиляционные отверстия можно делать не только круглыми, но и квадратными или прямоугольными примерно с такой же площадью сечения. В деревянных банях вместо пластиковых или стальных труб ставят деревянные короба.

В этом случае выбор отверстия прямоугольной конфигурации выглядит логичным, потому что такой короб проще сделать из обычных досок.

Продухи лучше всего запланировать еще на этапе проектирования, чтобы не пришлось долбить готовую стену. Вентиляционные отверстия, которые выходят на улицу, следует дополнительно защитить сетками для защиты от насекомых. Сечение приточного вентиляционного отверстия в бане рассчитывают исходя из норматива: 24 кв. см сечения на каждый кубический метр объема вентилируемого помещения.

Таким образом, для бани объемом 12 куб. м. понадобится отверстие площадью 284 кв. см. Если предполагается сделать круглое отверстие, то его радиус рассчитывается по обратной формуле площади круга. Полученный показатель делим на 3,14 (число “пи”), из результата извлекаем квадратный корень.

В нашем примере получаем радиус примерно 9,5 см, а его диаметр – 19 см. Точное соблюдение размеров в данном случае не актуально, поэтому труба сечением 200 мм вполне подойдет. Или можно взять две трубы по 100 мм. Если сечение вентиляции будет квадратным, примерные размеры составят 17Х17 см.

Естественное вентилирование имеет неоспоримые преимущества. Его монтаж простой и относительно недорогой, функционирование не требует затрат на электроэнергию или установки специальных устройств. Простая конструкция гарантирует отсутствие поломок и длительный срок службы вентиляционной системы.

Изнутри на вентиляционные отверстия устанавливают специальные решетки, в которых можно регулировать просветы, это позволяет корректировать интенсивность потоков воздуха

В зимний период из-за значительной разницы температур внутри парной и снаружи тяга может заметно возрастать. Это может вызвать небольшой дискомфорт из-за того, что воздух поступает слишком быстро. Кроме того, снаружи в баню могут проникать также и запахи, не всегда приятные. Регулирование потока вентиляции позволяет решить проблемы этого типа.

Алгоритм устройства системы с вентилятором

Вытяжной вентилятор

Пошаговое руководство по установке комбинированного варианта предусматривает усиление нагнетания свежего воздуха специальным широколопастным вентилятором.

• Для работы понадобятся инструменты: ножовка, дрель, трехжильная проводка, пр.
• Приобретается вентилятор расчетной мощности и производительности.
• В деревянном срубе дрелью со специальной воронкой выполняются рядом расположенные дыры.
• При помощи ножовки спиливаются перепонки между ними, дыры объединяются в одно отверстие.
• Таким же образом выполняется канал на вход (выход) воздуха.
• Экспериментально проверяется вектор движения воздушного потока. Для этого отверстия все закупориваются, топится печь. Когда температура в бане превысит +50°С, отверстия открываются. Исследуются потоки воздуха.
• Прокладывается в водонепроницаемой гофрированной оболочке жесткая проводка для питания вентилятора с использованием УЗО.
• По центру вентиляционного отверстия устанавливается вентилятор. Крепится саморезами.
• Изготавливаются или приобретаются заслонки для предотвращения потерь тепла, сокращения времени разогрева печки. Вставляются в закрепленные полозья или монтируются на петлях. Если баня расположена автономно, затворы навешиваются и со стороны улицы.

Итак, нужна ли вентиляция в бане – да, нужна. Можно ли ее устроить самостоятельно без применения сложной оснастки – да, вполне. Но, с обязательным изучением теоретических основ, разработкой проекта и составлением схемы производства работ.

Опыт мировых производителей оборудования для сауны в вопросе вентиляции

EOS

• Приточная вентиляция должна располагаться на высоте 5-10 см от пола за печью. Размер отверстия зависит от мощности печи – чем больше мощность, тем больше отверстие.
• Вытяжная вентиляция должна располагаться напротив печи в нижней части стены.
• Приток и вытяжка всегда должны быть открыты во время работы сауны.

Harvia

Финский производитель рассматривает два варианта вентиляции – естественная (гравитационная) и механическая вытяжная (т.е. приток без побуждения).

Естественная вентиляция

Приточное отверстие должно располагаться близко к полу под печью или за печью. Его диаметр – Ø50-100 мм.  Вытяжное отверстие постоянной вентиляции должно располагаться как можно дальше от каменки и ближе к полу, но оно должно быть выше приточного отверстия. Размер вытяжного отверстия должен быть больше приточного в два раза. Можно также дополнительно расположить вытяжное отверстие для удаления влаги из сауны после парения под потолком или на потолке. Альтернативой дополнительной вытяжке служит открытая дверь сауны.

Механическая вытяжная вентиляция

Приточное отверстие необходимо расположить выше каменки примерно на 500 мм (Harvia ссылается на последние исследования). Подводится оно с улицы. Диаметр отверстия — Ø50-100 мм. Вытяжное отверстие должно находится ближе к полу и быть в два раза больше входного отверстия. Также можно вытягивать воздух через щель под дверью (ок. 50 мм), если в смежном помещении есть вытяжка.

Harvia также обращает внимание на расположение датчика при подаче воздуха над каменкой. Он должен быть не ближе 1000 мм к отверстию, если оно подает воздух по всему периметру (см

рисунок), либо не ближе 500 мм, если поток воздуха не направлен на датчик.

Кратность обмена воздуха – 6 раз в час.

Narvi

• Производитель напоминает, что вентиляция сауны должна быть связана со всей вентиляцией в здании.
• При использовании механической вентиляции располагать приточное отверстие рядом с каменкой, ближе к потолку или на потолке.
• Не стоит располагать датчик ближе 1 м к приточному отверстию, или ближе 0.5 м к направленному приточному отверстию.
• При использовании напорной вентиляции следует расположить приточное отверстие ближе к полу или на полу около каменки.
• Вытяжка должна располагаться как можно дальше от каменки, ее размер должен быть больше приточного отверстия.
• Вытяжка также может осуществляться через щель под дверью сауны, если в смежном помещении есть вытяжное отверстие. Зазор должен быть не менее 10 см.
• При использовании вентиляционного клапана для сушки необходимо расположить его на потолке сауны. Он должен быть закрыт во время прогрева и использования сауны.
• Кратность воздухообмена – 3-6 в час.

Tylo

Печь необходимо расположить как можно ближе к двери, желательно на той же стене.

Приток располагать под печью. Сечение – примерно 125 см2.

Пустое пространство над потолком не должно быть полностью закрытым. Желательно расположить вентиляционное отверстие на той же стене, что и вход в сауну.

Вытяжка в сауне должна располагаться как можно дальше от каменки, желательно по диагонали.

​

Не рекомендуется использование механической вентиляции.

Комплектующие для устройства вентиляции

Для создания прекрасных условий в парильне бани и во всех добавочных помещениях предстоит правильно сделать систему вентилирования. В другом случае ни о каком удобстве и не может быть и речи. Комплектующие, которые применяются для устройства вентиляции, такие:

• вентиляционный клапан;
• задвижка;
• решётка;
• сетка антимоскитная/защитная;
• короб для вентиляции;
• воздушный канал оцинкованный или волнистый;
• вентилятор;
• гигрометр, термометр;
• железный скотч, хомут, пена для монтажных работ, герметик, крепления и прочие расходники для установки и оформления входных и отверстий для выхода.

Вентиляционные клапаны для проветривания в бане устанавливают на приточные и отверстия для вытяжки. Они могут быть разного размера, формы и материала. Благодаря этому, не будет трудно выбрать клапан, прекрасно подходящий по оттенку.

Клапаны для проветривания, которые откручиваются/закручиваются, самые удобные в применении, дают возможность оставлять очень небольшие щели для поступления микро порций воздуха

Задвижки, также встречаются в различном выполнении. Они необходимы, дабы если понадобится закрывать/открывать отверстия. Нередко домашние мастера выполняют самодельную конструкцию, которая даже лучше справится с функцией убирания/притока масс воздуха из помещений.

Решётка и сетка необходимы для защиты отверстия вентиляции от проникания в середину грызунов, вечерних бабочек, комаров и остальной живности. Решётки подбирают из дерева, огнеупорного пластика, а сетку, очень часто, из металла.

Сетку из мягкого материала нецелесообразно устанавливать на приточные отверстия – грызуны могут ее повредить. Лучше подбирать железные варианты

Короб для вентиляции обустраивают в стенной нише или, если условия не дают возможность, укладывают сверху, допустим, если в виде материала стен применен газосиликат. Короб можно сделать из материалов которые всегда под рукой или применять в качестве воздушного канала гофру или жестяную трубу

Аналоги из пластика для парной не подходят – необходимо брать во внимание температуру, до которой будет разогреваться помещение

Вентилятор в бане применяется как для притока, так и для вытяжной трубы. Хорошим считается его применение исключительно в одном из направленностей – для притока или убирания масс воздуха. Приобретать необходимо огнеупорный прибор, только тот который предназначен для саун и бань с IP 44 и выше. Стоить помнить об особенности помещения – тут много пара и высокая температура.

Если в помещении бани обустроен бассейн, то без механической вентиляции вряд ли можно обойтись. Бассейн – это добавочная комната, где круглые сутки выветривается вода. А дерево это не любит

Расходники применяются при монтаже для крепежа воздушных каналов, благоустройства вентиляционных каналов и установки клапанов, вентиляторов. Гигрометр и термометр необходимы, дабы эффектно пользоваться вентсистемой.

Если устроено механическое проветривание с использованием климат-техники, то там есть встроенный температурный датчик и регулятор уровня влаги. Исходя из настоящих показателей приборов система запускает вентилятор для вытяжки или открывает приточный клапан.

Приспособление проветриваемых полов задумывают еще на строительном этапе. Реализуют данный тип вентиляции вместе с сооружением чернового, а потом чистового пола, выбрав для себя самый замечательный вариант по стоимости

Правильно обустроенная система вентиляции обеспечит комфортабельное пребывание в каждом помещении бани, не омраченное посторонними запахами и каплями воды, стекающими по стенкам и падающими за шиворот с потолка.

Еще одно главное условие большого эксплутационного периода – актуальная и полная просушка после применения. Именно от выполнения данного пункта зависит, как долго отслужит баня и понадобится ли замена сгнивших досок на новые ближайшие 3-5 лет.

Когда вентиляции нет, а хозяин бани плотно закрывает окна и двери после применения, можно уже на следующий год выявить грибок, плесень, гниль

Ошибки сооружения вентиляции

Если учесть все тонкости устройства системы вентилирования, то результат будет радовать не одно десятилетие. Но, часто неопытные мастера допускают досадные ошибки, которые прямо влияют на качество процедур и настроение отдыхающих в сауне/бане.

Наиболее распространенная ошибка – планировка схемы укладки воздуховодов по завершении строительства. Это самое неприятное, ведь такие работы следует делать еще в самом начале. Тогда не только все удобно будет монтировать, но и легко скрыть коммуникации, задекорировав их.

Излишняя герметичность стен и пола может привести к тому, что в скором времени они будут требовать замены

Во-вторых, излишняя герметичность помещения может сослужить отнюдь не лучшую роль. Так, если под дверью нет зазора хотя бы в 2-3 см, окна и отверстия для притока, то в такой парилке можно задохнуться. Это крайне неудачный вариант.

Третья ошибка, допускаемая при обустройстве системы вентиляции – проделывание только вытяжного отверстия под потолком. Оно обеспечит эффект парника, когда воздухообмен не происходит. Чтобы вдохнуть глоток свежего воздуха, предстоит открывать окно или двери.

Вытяжное и приточное отверстие следует обеспечить задвижкой – ею удобно пользоваться, да и она способна вписать в любой интерьер, не нарушая общую концепцию

В-четвертых, нельзя оставлять отверстия входа/выхода воздушных масс без задвижки. Ее наличие поможет оптимально регулировать микроклимат внутри помещения при любой погоде и температуре снаружи. Именно задвижка помогает четко подобрать комфортную температуру и влажность, выпустив излишек горячего воздуха.  При закрытой же задвижке, наоборот, можно быстро нагреть хорошо проветренное помещение.

Наличие защитной решетки на входном или выходном отверстии защитит от случайного попадания внутрь парилки насекомых, птиц и прочей живности

Пятая ошибка – размещение клапанов входа и выхода на одном уровне друг напротив друга. При такой схеме можно наблюдать сквозняки, гуляющие по ногам и полное отсутствие перемешивания воздушных масс. Воздух, приходящий с улицы, не будет успевать нагреваться и подмешиваться в парную смесь под потолком помещения.

Шестая ошибка – установка сложных дорогостоящих систем вентилирования. Оборудование от резких перепадов температур долго не выдерживает и требует периодического ремонта и замены отдельных приборов.

Сложные системы – это недешевое удовольствие, особенно, если парилкой пользуются от случая к случаю – пару раз в году

Поэтому, при подборе оптимальной схемы вентилирования, следует учитывать особенности своего помещения, его размеры, высоту потолков

Важно не забыть от этом еще на этапе планирования строительных работ, чтобы не переплачивать впоследствии

Нюансы планировки

Если вы делаете вентиляцию в бане своими руками – более детально изучите вопрос еще на стадии планировки. Вентиляции бани – это тот случай, когда многое зависит от правильных чертежей и общей планировки помещения.

Да, вы можете полностью построить баню, а потом, заметив, что не добавили вентиляцию, сделать ее в уже готовом помещении, но такой вариант обычно сопровождается рядом проблем.

Например, если вы захотите сделать достаточно большие окна для вентиляции, вам нужно будет сделать весьма массивные отверстия, что может негативно сказаться на прочности стен помещения.

В плане размера окон есть определенные правила и популярные практики. В идеале делать оба окна одинаковыми по размеру – при желании система затворов поможет вам либо усилить поток, либо сделать его слабее.

Если же вы сразу хотите достаточно сильное вентилирование помещения, можно сделать выходное отверстие значительно больше входного.

Однако техника безопасности запрещает делать наоборот – входное отверстие большего размера, чем выходное.

На окна можно устанавливать не только задвижки, но и дверцы, но, как показывает практика, такой вариант менее эффективен и удобен в использовании. На это есть несколько важных причин – дверцы менее герметично закрывают отверстие, а регулировать поток воздуха ими намного сложнее.

Размер же самого окошка должен рассчитываться от объема помещения – на кубический метр пространства нужно 25 кв. см. вентиляционного отверстия.

Вентиляция в парилке бани своими руками: схемы, устройство, видео

На чтение 7 мин Просмотров 142 Опубликовано 22.12.2014 Обновлено 10.08.2016

Вентиляция парилки это важнейшая составляющая конструкции современной бани. Вентиляция служит для отвода излишков пара, отработанного воздуха и правильного распределения тепла в помещении. Обеспечить вентиляцию в парилке можно своими руками, вложив совсем немного средств и материалов. Но сначала разберемся: нужна ли в парилке вентиляция.

Зачем в парилке вентиляция

благоприятная атмосфера в парной

Грамотно сооруженная вентиляция в парилке решает две задачи:

• комфорт для парящихся;
• безопасность.

Отсутствие воздухообмена или неграмотно сделанная в парилке вентиляция может привести к таким печальным последствиям как:

• стремительное гниение и износ строения. Даже в правильно сооруженной бане древесина служит не дольше 2 десятков лет. Если же вентиляции нет, этот срок уменьшится в разы;
• неприятный запах гнили и затхлости отвадят от посещения парной;
• скопление газов и микробов вредны для здоровья. Во время горения дров и нахождения в бане людей, выделяются газы. А во влажной и теплой атмосфере развиваются плесень, грибки. Если воздухообмена нет, все вредные примеси концентрируются, делая банные процедуры опасными для человеческого организма.

Одна из важнейших функций вентиляции в парилке – это оптимизация прогрева. Воздух, насыщенный водными парами, слабый проводник тепла.

Вот почему баня без вентиляции протапливается дольше. Для усиления движения воздуха приточное отверстие располагают за топкой, чуть выше пола. Попадающий в помещение воздух сначала прогревается, не понижая общую температуру в парной.

Итак, вентиляция в русской парной нужна, а как ее правильно сделать – читайте дальше и смотрите в видео.

Правила устройства вентиляции в парилке

движение воздуха в парной

Существует множество схем вентиляции в парилке. Выбор подходящей зависит от архитектурных особенностей бани. Но некоторые законы нельзя нарушать в любом случае.

• Приток воздуха организуется в нижней части помещения, предпочтительно возле топки;
• Отток отработанного воздуха при сооружении вентиляции в парилке своими руками лучше всего располагать на противоположной стороне, как можно ближе к потолку. Некоторые владельцы делают вытяжное отверстие непосредственно в потолке, что имеет свои плюсы и минусы.

Нельзя размещать приток и выдув на одной высоте!

Иначе большая часть воздуха в бане не будет участвовать в движении. Ноги замерзнут, а голова перегреется.

Диаметр вентиляционных отверстий зависит от объема бани:

на 1 кубометр воздуха требуется 24 кв. сантиметра диаметра трубы.

Перед тем, как устроить вентиляцию в парилке, необходимо продумать систему задвижек. Они нужны для регулировки потока воздуха и позволяют быстро охладить или согреть баню. Желательно устанавливать вентиляционные трубы на этапе строительства здания.

Признаки плохой работы вентиляции:

• конденсат на стенах;
• плесень в углах;
• тяжелый запах;
• сквозняки;
• холод в среднем и верхнем слоях воздуха;
• баня плохо набирает температуру и быстро выхолаживается;
• удаляется свежий приточный воздух, а углекислый газ остается в помещении (ощущение духоты).

Даже в очень жарко растопленной парной должно легко дышаться.

Какая вентиляция парной лучше: естественная или принудительная?

температурная схема парной

Задумываясь о том, как сделать вентиляцию в парилке, нужно решить основной вопрос: воздухообмен будет естественным или механическим. У обоих методов есть преимущества и недостатки. Своими руками оборудуя вентиляцию в парилке, проще прибегнуть к механической тяге.

Нет необходимости тщательно выверять расположение и диаметр вентканалов, осваивая навыки печника. Нужно лишь вставить вентиляторы – и они сами сделают всю работу.

• При естественной схеме вентиляции парилки движение воздуха обеспечивается разностью температуры и давления снаружи и в бане. Теплый воздух устремляется к потолку, вытягивается на улицу, создавая некоторое разряжение воздуха. Недостаток давления компенсируется притоком свежего воздуха. Естественная вентиляция особенно хороша в парных из дерева – дышащего материала. Движение воздушных потоков при этом поддерживается и за счет наличия щелей между бревнами. Если площадь баньки при этом невелика, естественного воздухообмена будет вполне достаточно;
• При принудительной схеме вентиляции приток или выдув воздуха в парилке организуются вентилятором. Иногда вентиляторы устанавливают и на приток, и на отток. В таких случаях вентиляционные решетки можно монтировать в любых местах. Если вентилятор лишь один – приток воздуха делают только возле пола за топкой. Большую баню, выстроенную из камня или кирпича, качественно проветрить естественным способом не получится. Используются вспомогательные методы улучшения тяги, например, вытяжной вентилятор или приточный клапан.

Преимущество естественной схемы вентиляции парилки в дешевизне. Однако не всегда можно установить вытяжные трубы в нужных местах и приходится прибегать к механической тяге.

Перед тем, как сделать вентиляцию в парилке, необходимо приобрести вентилятор. Не любая модель справится с повышенной влажностью и температурой. Обычный бытовой вентилятор можно использовать исключительно для проветривания помещения по окончанию банных процедур.

Кроме вентиляторов к усилителям тяги относятся и дефлекторы. Они ставятся на наружном конце вентканала.

Если в парной для обогрева установлена газовая колонка, для нее оборудуется специальный вентиляционный канал.

Зачастую парилки и сауны оснащаются приточно-вытяжными системами, которые самостоятельно регулируют температуру, влажность и воздухообмен в помещении.

Схемы вентиляции парилки

четыре простые схемы вентиляции для любой конструкции парной

Ошибка устройства вентиляции парилки может стоить дорого. Как правильно расположить вентиляционные отверстия наглядно показывают схемы:

А – фото вентиляции парилки с естественной тягой. Приток организовывается за топкой, отток — напротив из верхней части помещения. Чтобы в ветреную погоду система работала, вытяжную трубу делают вертикальной, край ее выше конька крыши. Важно правильно подобрать диаметр воздуховодов, тогда воздухообмен будет протекать самостоятельно. Регулируется он заслонками.

Б – на этом фото сделана вентиляция в парилке своими руками с нехарактерным распределением воздуховодов. Схема используется, когда можно выделить под вентиляцию лишь одну стену. Воздух поступает в парную снизу, попадает на горячую печь, согревается и устремляется к потолку, постепенно продвигаясь к вытяжному отверстию. Вытяжка обязательно принудительная.

В – вентилируется не только помещение парной, но и подпол, не допуская гниение досок. Приточный воздух сразу согревается печью, опускается вниз, через щели пола, затем поднимается вверх и вытягивается на улицу.

Г – на этом фото печная труба используется для вентиляции парилки и представляет собой вытяжку. Приточное отверстие напротив печи возле пола. Такая вентиляция чаще устраивается в общественных парилках, так как здесь печь работает постоянно.

Очень важную роль в организации вентиляции парилки играет печь. Именно от ее расположения во многом зависит схема вентиляции. Более эффективный воздухообмен возможен при устройстве каменки непосредственно внутри парной, а не в прилегающем помещении.

О проветривании русской бани

движение воздуха при растопке

В классической русской бане невозможно установить механическую вытяжку. Она за считанные минуты выдует весь пар на улицу. Поэтому после окончания банных процедур помещение просто тщательно проветривают. Для этого чаще всего открывают дверь и форточку, которая обычно располагается на противоположной от двери стене. Если есть принудительная вытяжка, ее можно использовать, но тоже с открытой дверью. Непременно нужно убрать все мокрые листочки от веников, ведь в них удерживается влага и микробы. А лавки и деревянный пол высушиваются с помощью полотенец. В мокрых досках полатей замечательно размножаются микробы и скапливаются вредные вещества, выделенные с потом.

Тщательно просушив и проветрив помещение, можно начинать протапливать парилку, где обязательно нужна вентиляция.

Во время прогревания в парной закрывают вытяжные трубы и открывают приток.

движение воздуха по окончанию растопки)

Как только температура в парилке достигает нужной, открывается задвижка нижней вытяжной трубы, приток оставляем, как был. Таким образом мы заставляем воздух двигаться по кругу. В верхней части помещения остается подушка горячего воздуха, обеспечивая равномерное перемешивание.

Сделать вентиляцию в парилке, как правило, можно своими руками с привлечением минимальных средств. Для этого необходимо лишь понять принципы движения воздушных потоков.

Чтобы не допустить ошибок в организации вентиляции парилки, посмотрите видео:

Общие проблемы при установке ванны / душевого клапана

Узнайте, как исправить распространенные проблемы с установкой клапана ванны или душа

Замена ванны и / или душевого клапана может быть одним из самых сложных проектов сантехники для домашнего мастера. Даже когда все выглядит идеально, только после того, как вода снова будет включена и ручка повернута, вы знаете, праздновать или нет. Если ваше торжество затянется, не волнуйтесь! Мы собрали несколько возможных решений наиболее распространенных проблем, возникающих после установки нового клапана: мало или совсем нет воды.

• Находятся ли перекрытия подачи в положении «включено»? Звучит глупо, но бывает!
• Вы обязательно промыли клапан перед установкой картриджа? Удаляет любой осадок или мусор, которые могли попасть в линии подачи или клапан. Если клапан не промывается, этот мусор может накапливаться и создавать засоры, что приводит к снижению давления, небольшому количеству воды или ее отсутствию либо только горячей или холодной воде. Извлеките картридж, удалите из него и клапана все препятствия и на минуту включите воду, чтобы вымыть мусор, который все еще может находиться в клапане, где вы его не видите.

  Убедитесь, что дверь душа закрыта во время всего этого — вода будет выливаться из клапана при нормальном давлении в доме. Если вы используете занавеску для душа, вы можете попросить кого-нибудь помочь вам: приготовьте ведро или поддон, чтобы отклонять воду и удерживать ее в зоне ванны / душа, когда вы включаете воду. Мы не рекомендуем никому пытаться отклонить воду голыми руками, так как это может привести к ожогам горячей водой. После переустановки картриджа нормальный поток должен быть восстановлен.

• Если мусор в клапане или картридже не является проблемой , попробуйте снять насадку для душа и включить воду, чтобы промыть стояк — только обязательно направляйте воду в слив или возьмите ведро под рукой! Это должно устранить любые препятствия на пути к душевой лейке. Не снимая головы с руки, вы также можете очистить любые экраны или ограничители потока.
• Есть ли у клапана стопор для обслуживания или отвертка? Убедитесь, что они оба полностью повернуты в положение «включено».
• Есть ли у вашего клапана ограничитель температуры или ограничитель температуры? Неправильно отрегулированный ограничитель температуры может привести к выходу слишком горячей или слишком холодной воды. В инструкции по установке смесителя должно быть подробно описано, как правильно установить уровень температуры для душа.
• Иногда для проверки герметичности включается только холодная вода , при этом горячая вода отключается до тех пор, пока все не будет «готово к работе». С клапаном уравновешивания давления, если только одна сторона имеет давление (в данном случае холодная сторона), клапан будет делать то, для чего он предназначен, и компенсировать отсутствие давления на другой стороне.В результате вода либо не проходит, либо проникает только струйка. Убедитесь, что включены и горячее, и холодное питание!
• Если все открыто, а клапан по-прежнему не работает должным образом , попробуйте удалить золотник уравновешивания давления, находящийся внутри клапана. При встряхивании агрегат должен дребезжать. Если этого не произошло, попробуйте замочить его в растворе уксуса и воды в соотношении 1: 1, чтобы устранить засоры. Если она все еще застряла, вам необходимо заменить катушку.
• Убедитесь, что рукоятка и все упоры рукоятки установлены или отрегулированы правильно и имеют правильную ориентацию. — в противном случае рукоятка может неправильно вращать картридж.
• Если у вас есть система рециркуляции горячей воды и вода не поступает в душ, вам нужно проверить воздушный клапан системы (или воздухоотводчик, воздухоотделитель или продувку). При открытии системы (для установки новой ванны / клапана душа) воздух может попасть в циркуляционную линию, застрять и остановить поток. Открытие этого клапана позволит воздуху выйти. Если у вас есть автоматический воздухоотводчик, он может быть забит или неисправен.
• Переключение горячей и холодной воды? Для большинства клапанов вы можете просто повернуть шток и / или картридж на 180 °, чтобы решить проблему.

Проблемы все еще возникают? Подумайте о том, чтобы опубликовать информацию о своей ситуации на Plbg.com — если один из домашних мастеров не сталкивался с такой же проблемой, скорее всего, некоторые из водопроводчиков уже сталкивались с этой проблемой!

---

Сопутствующие товары и информация

вернуться наверх ↑

Авторские права © 1995-2020 PlumbingSupply.com.
Все права защищены.

Авторские права © 1995-2020 PlumbingSupply.com. Все права защищены.

ВИДЕО-БИБЛИОТЕКА УПРАВЛЕНИЯ — Мастер по ремонту ванных комнат

Ниже приведен список руководств в видеотеке Руководителя по ремонту ванных комнат.Мы постоянно обновляем видеотеку, и вы увидите NEW рядом с руководствами, которые были недавно добавлены. Мы хотим упростить ремонт вашей ванной комнаты и бесплатно предоставлять участникам новые учебные пособия.

Узнайте, как безопасно демонстрировать ванны, душевые, полы и многое другое. Вы узнаете, какие инструменты делают демонстрацию проще и быстрее.

• С чего начать ремонт ванной комнаты
• Демонстрационные советы от Pro
• Demo Чугунные ванны
• Демонстрационные цельные ванны из стекловолокна
• Demo Большая цельная душевая вставка из стекловолокна с плиткой NEW
• Demo Маленькая цельная душевая вставка из стекловолокна
• Demo Трехкомпонентная ванна из стекловолокна
• Заглушка трубопроводов водоснабжения ванны
• Полная демонстрация, часть 1: Осмотр и демонтаж шкафа, туалета и умывальника
• Полная демонстрация, часть 2: Удаление углового душа из стекловолокна НОВИНКА
• Ремонт балки и установка чернового пола для душевых с бордюрами
• Ремонт и реконструкция балки для душа без бордюра
• Снятие зеркала
• Фиксаторы каркаса шпильки для штукатурных стен и душевых НОВИНКА
• Снятие запорного клапана умывальника
• Снятие умывальника
• Удаление кафельного пола с помощью циркулярной пилы и алмазного диска
• Удаление кафельного пола с помощью молотка и монтировки

Посмотрите, как установить ванны и подключить сантехнику.Узнайте, как правильно установить ванны, чтобы они правильно стекли, не трескались и не протекали.

• American Standard Americast Over Wood: наливной черновой пол (Часть 1)
• Американский стандарт Americast Over Wood: установка ванны (часть 2)
• Стальная втулка Bootz поверх дерева: сухой фитинг (часть 1)
• Стальная ванна Bootz поверх дерева: сливной узел (часть 2)
• Стальная ванна Bootz поверх дерева: трубы для перелива отходов (часть 3)
• Стальная втулка Bootz поверх дерева: П-образный сифон (часть 4)
• Стальная втулка Bootz поверх дерева: запорные клапаны для клапана грубой подачи (часть 5)
• Стальная ванна Bootz поверх дерева: установка ванны поверх дерева (часть 6)
• Акриловая ванна Delta поверх дерева: установка ванны (часть 1)
• Акриловая ванна Delta поверх дерева: установка сливного комплекта (часть 2)
• Акриловая ванна с джакузи (без струй) над деревянным полом
• Акриловая ванна-джакузи (без форсунок) над деревянным полом Часть 1: ригель и обрамление НОВИНКА
• Акриловая ванна-джакузи (без форсунок) над деревянным полом Часть 2: сливной узел НОВИНКА
• Акриловая ванна-джакузи (без струй) над деревянным полом Часть 3: Установка ванны и сантехники НОВИНКА
• Акриловая ванна Kohler Archer Over Wood
• Акриловая ванна Kohler поверх бетона: самовыравнивающаяся подготовка к бетонной установке (часть 1)
• Акриловая ванна Kohler поверх бетона: самовыравниватель для заливки бетона (часть 2)
• Акриловая ванна Kohler поверх бетона: установка ванны поверх бетона (часть 3)
• Предварительный клапан для ванны Moen Posi-Temp

Узнайте, как легко установить задвижки для душа с принудительной подачей из меди и PEX.Мы рассказываем о требованиях норм, о лучших клапанах и о том, как их быстро установить.

• Предварительный клапан для ванны американского стандарта
• Обзор клапана обводки для ванны Delta (Часть 1)
• Клапан обводки для ванны Delta с запорными клапанами SharkBite (Часть 2)
• Проектирование грубого клапана для ванны Delta (часть 3)
• Приготовление пайки клапана для ванны Delta (Часть 4)
• Установка чернового клапана для ванны Delta (Часть 5)
• Предварительный клапан для ванны Delta с PEX и медью (Часть 1)
• Спрей для тела Delta (Часть 1)
• Спрей для тела Delta (Часть 2)
• Клапан для душа Delta с медными трубками НОВИНКА
• Клапан для душа Delta с зазубринами и трубами из полиэтилена PEX НОВИНКА
• Клапан для предварительного душа Delta с ручным душем
• Набор декоративных элементов для душа Delta для клапана грубой подачи и ручного душа НОВИНКА
• Клапан грубой подачи Grohe в душевой кабине GoBoard
• Клапан Grohe Euphoria Rough-In в душе Schluter
• Клапан грубой подачи GrohFlex в душевой кабине VIM Curbless (Часть 1)
• Комплект грубой отделки для душа GrohFlex в душевой кабине VIM Curbless (Часть 2)
• Предварительный клапан для ванны Hansgrohe iBox
• Клапан предварительной установки душа Hansgrohe iBox (Часть 1) НОВИНКА
• Клапан предварительной подачи душа Hansgrohe iBox (Часть 1)
• Комплект отделки Hansgrohe iBox и душевая лейка Raindance (Часть 2)
• Moen Digital U Rough-In Valve Часть 1: Установка клапана NEW
• Moen Digital U Rough-In Valve Часть 2: Портативный душевой порт НОВИНКА
• Moen Digital U Rough-In Valve Часть 3: Цифровой интерфейс и душевой кронштейн NEW
• Moen Digital U Rough-In Valve Часть 4: душевая лейка и душевая лейка NEW

Узнайте, как сделать гидроизоляцию стенок душа ванны с помощью цементной плиты, Hydro Ban Board, KERDI-BOARD, USG Board и Wedi.Узнайте, как правильно гидроизолировать ниши для душа и как сделать гидроизоляцию вокруг окон.

• Установка цементной плиты на основную стену ванны
• Установка цементной плиты на боковую стенку ванны
• Советы по переходу между цементными плитами и гипсокартоном
• Установка цементной плиты на сантехническую стену ванны
• Гидроизоляционная цементная плита с ванной Ardex 8 + 9 в ванне
• Цементная плита для ванны с RedGard
• Гидроизоляционная цементная плита с RedGard в ванне
• Установка платы Hydro Ban в ванну
• KERDI-BOARD — Отделка для ванны Cape Cod со стенкой до колена
• KERDI-BOARD — Трехстенная окантовка для ванны со сборной нишей
• Планировка душевых кабин KERDI-BOARD с окном
• Добавление доски KERDI-BOARD в стену окна ванны
• Добавление доски KERDI-BOARD в сантехническую стену и индивидуальную нишу в ванне
• Добавление ленты KERDI-BAND к оконной стене в ванне
• Добавление KERDI-BAND в индивидуальную нишу в ванне
• Добавление KERDI-BAND для всего душа в ванне
Установка пенопласта
• USG с угловой нишей (часть 1): установка платы NEW
Установка пенопласта
• USG с угловой нишей (часть 2): гидроизоляционные плиты NEW
• Трехстенная окантовка для ванны Wedi со сборной нишей

Узнайте, как построить ограниченный душ с помощью KBRS Tile-Basin или ShowerSlope, Schluter и Wedi.Кроме того, узнайте, как правильно установить бордюры для душа, чтобы они работали правильно и плотно прилегали к стенам.

• KBRS Наклонная душевая кабина (30 ″ x 60 ″) Часть 1: Как выбрать правильную систему
• KBRS Бордюрный откос для душа (30 ″ x 60 ″) Часть 2: Дренажный узел
• KBRS Душевая кабина с бордюром (30 ″ x 60 ″) Часть 3: Установка сливного отверстия, поддона и бордюра
• KBRS Бордюр для душа (30 ″ x 60 ″) Часть 4: Как установить цементную подкладку и нишу KBRS
• KBRS Бордюрный откос для душа (30 ″ x 60 ″) Часть 5: Гидроизоляция цементной плиты, поддона и бордюра
• KBRS Наклон для душа с бордюром (30 ″ x 60 ″) Часть 6 Тест на заливку водой
• KBRS Бордюр ShowerSlope (30 ″ x 60 ″) Часть 7: Как заполнить сливную нишу ShowerSlope
• KBRS Раковина с огражденной плиткой (36 ″ x 48 ″) — Технические характеристики и установка
• KBRS Угловой умывальник Neo с бордюром Часть 1: Установка поддона
• KBRS Угловой умывальник Neo с бордюром, часть 2: Гидроизоляция душевых стен с помощью GoBoard
• Грязевая кровать (с подогревом) с GoBoard, часть 1: почему дренажные системы зажимного типа плохие НОВИНКА
• Грязевая кровать (с подогревом) с GoBoard, часть 2: подготовка слива душа и бокс сантехника НОВИНКА
• Грязевая кровать (с подогревом) с GoBoard Часть 3: Обрамление стены основного душа НОВИНКА
• Грязевой слой (с подогревом) с GoBoard Часть 4: Установка платы НОВИНКА
• Грязевая кровать (с подогревом) с GoBoard Часть 5: Гидроизоляция швов и винтов GoBoard НОВИНКА
• Грязевая кровать (с подогревом) с GoBoard Часть 6: Установка HardCurb НОВИНКА
• Грязевая кровать (с подогревом) с GoBoard Часть 7: Выбор материала душевого поддона и слив для сточных вод НОВИНКА
• Грязевая кровать (с подогревом) с GoBoard Часть 8: Встраивание KERDI-DRAIN в грязевую кровать НОВИНКА
• Грязевой слой (с подогревом) с GoBoard Часть 9: Создание периметра грязевого слоя НОВИНКА
• Грязевой слой (с подогревом) с GoBoard Часть 10: Поднос для разравнивания грязи к KERDI-DRAIN NEW
• Грязевая кровать (с подогревом) с GoBoard Часть 11: Гидроизоляционная грязевая кровать для душа НОВИНКА
• Душевая кабина Schluter по периметру (30 ″ x 46 ″) с KERDI-BOARD, нишей и угловой скамейкой. Часть 1: каркас с гвоздями НОВИНКА
• Душевая кабина Schluter Curbed (30 ″ x 46 ″) с KERDI-BOARD, нишей и угловой скамейкой. Часть 2: Планирование расположения ниши для душа. НОВИНКА
• Душевая кабина Schluter по периметру (30 ″ x 46 ″) с KERDI-BOARD, нишей и угловой скамейкой. Часть 3: Резка гвоздей и водоотводчик. НОВИНКА
• Душевая кабина Schluter Curbed (30 ″ x 46 ″) с KERDI-BOARD, нишей и угловой скамейкой. Часть 4: обрамление ниши для душа НОВИНКА
• Душ Schluter (48 ″ x 58 ″) с мембраной KERDI и угловой скамьей. Часть 1: Как разрезать поддон и установить сборную нишу.
• Душ Schluter (48 ″ x 58 ″) с мембраной KERDI и угловой скамейкой. Часть 2: Как добавить Kerdi в гипсокартон
• Душ Schluter (48 ″ x 58 ″) с мембраной KERDI и угловой скамейкой. Часть 3: Как добавить Kerdi к душевому поддону и бордюру.
• Душ Schluter (32 ″ x 47 ″) с широкополосной мембраной KERDI Часть 1: Установка гипсокартона и мембраны KERDI
• Душевая кабина Schluter (32 ″ x 47 ″) с широкополосной мембраной KERDI. Часть 2: установка душевого поддона и бордюра.
• Wedi Curbed Fundo Primo (36 ″ x 48 ″) Часть 1: Как закрыть медные трубы
• Wedi Curbed Fundo Primo (36 ″ x 48 ″) Часть 2: Каркас и конструкция сиденья душевой кабины
• Wedi Curbed Fundo Primo (36 ″ x 48 ″) Часть 3: Планировка душевого поддона и бордюра
• Wedi Curbed Fundo Primo (36 ″ x 48 ″) Часть 4: Резка сковороды Wedi Fundo Primo
• Wedi Curbed Fundo Primo (36 ″ x 48 ″) Часть 5: Установка душевого поддона
• Wedi Curbed Fundo Primo (36 ″ x 48 ″) Часть 6: Как сделать водонепроницаемую скамейку для душа
• Wedi Curbed Fundo Primo (36 ″ x 48 ″) Часть 7: Гидроизоляция душевых стен
• Wedi Curbed Fundo Primo (36 ″ x 48 ″) Часть 8: Как затопить Test

Узнайте, как построить душевые кабины без бордюра, используя методы бетона, VIM и Wedi.Кроме того, вы узнаете, как сделать всю ванную комнату гидроизоляцией и упростить укладку плитки.

• Душевая кабина без бортов в подвале Часть 1: Формовка душевого поддона из высокопрочного бетона
• Душевая кабина в подвале, часть 2: Монтаж и самовыравнивание проводов NuHeat
• Душевая кабина без бордюра в подвале, часть 3: грязь для душа без бордюров в подвале
• Душевая кабина без бортов в подвале, часть 4: водонепроницаемая душевая кабина и стены с уплотнением KBRS ShowerSeal
• Душевая кабина Schluter с подогревом без бордюра, часть 1: укладка на черный пол НОВИНКА
• Душ с подогревом без бордюра Schluter Часть 2: кабельный канал и электрическая коробка для DITRA-HEAT НОВИНКА
• Душевая кабина Schluter с подогревом без бортов, часть 3: каркас душевой кабины НОВИНКА
• Schluter Heated Curbless Shower Часть 4: Подготовка стены с гвоздями для KERDI-BOARD NEW
• Душевая кабина без подогрева Schluter Часть 5: KERDI-BOARD NEW
• Schluter Heated Curbless Shower Часть 6: Установка на поддоне NEW
• Душевая кабина без подогрева Schluter Часть 7: Установка KERDI-DRAIN НОВИНКА
• Schluter Heated Curbless Shower Часть 8: Удлиняющий поддон со смесью для грязевой постели НОВИНКА
• Schluter Heated Curbless Shower Часть 9: Установка мата DITRA-HEAT NEW
• Schluter Heated Curbless Shower Часть 10: Испытание и установка кабеля DITRA-HEAT НОВИНКА
• Schluter Heated Curbless Shower Часть 11: Гидроизоляция KERDI-BOARD NEW
• Schluter Heated Curbless Shower Часть 12: Гидроизоляция душевого поддона NEW
• Спроектированная балочная конструкция для душа без бордюра
• Описание поддонов для душа без бордюра Schluter Linear
• Schluter Linear Curbless Shower Часть 1: Монтаж KERDI-BOARD с нишей по всей длине
• Schluter Linear Curbless Shower Часть 2: Установка поддона и слива
• Schluter Linear Curbless Shower Часть 3: Планирование DITRA-HEAT
• Schluter Linear Curbless Shower Часть 4: Установка коврика DITRA-HEAT
• Schluter Linear Curbless Shower Часть 5: Прокладка кабеля DITRA-HEAT (основной этаж)
• Schluter Linear Curbless Shower Часть 6: Монтаж кабеля DITRA-HEAT (душевой поддон)
• Душевая кабина VIM Curbless, часть 1: обрамление чернового пола и установка поддона (30 ″ x 60)
• VIM Curbless Shower Part 2: Как установить Hydro Ban Board на каркасные стены
• Душевая кабина VIM без бордюра, часть 3: Как сделать водостойкий поддон VIM и пол в ванной комнате
• Душевая кабина VIM Curbless с системой Wedi, часть 1: обрамление чернового пола и установка поддона
• VIM Curbless Shower с системой Wedi, часть 2: плавающий периметр душевого поддона и добавление KERDI-BAND
• Душ без выступов VIM с системой Wedi Часть 3: Гидроизоляция поддона без выступов VIM (1-й слой)
• Душ без выступов VIM с системой Wedi Часть 4: Гидроизоляция поддона без выступов VIM (2-й слой)
• Wedi Curbless Fundo Lingo (30 ″ x 60 ″) со скамейкой, окном и нишей
• Wedi Curbless Fundo Lingo (36 ″ x 48 ″)
• Wedi Curbless Fundo Ligno (48 ″ x 48 ″) Часть 1. Описание душевого поддона и слива
• Wedi Curbless Fundo Ligno (48 ″ x 48 ″) Часть 2: Установка душевого поддона
• Wedi Curbless Fundo Ligno (48 ″ x 48 ″) Часть 3: Душевые стенки Wedi со скамейкой и индивидуальной нишей
• Wedi Curbless Fundo Ligno (48 ″ x 48 ″) Часть 4: Переход гидроизоляции на Ditra-Heat

Узнайте, как сделать водонепроницаемые полы в ванных комнатах с помощью DITRA, DITRA-HEAT, жидких мембран и других материалов.Кроме того, вы узнаете, как укладывать плитки, делать их плоскими и правильно прикреплять их к основанию с помощью подходящих инструментов и материалов.

• Подготовка плиточного пола: ровные неровные переходы из фанеры НОВИНКА НОВИНКА
• Укладка цементной плиты поверх дерева НОВИНКА
• Гидроизоляция цементных плит жидкой гидроизоляцией USG Durock NEW
• Гидроизоляция бетонного пола Hydro Ban
• DITRA на деревянном черновом полу 8х8 футов Часть 1: Установка
• DITRA на деревянном черновом полу 8’x8 Часть 2: Гидроизоляция
• Рулон DITRA-HEAT на L-образном деревянном черновом полу Часть 1: Установка
• Рулон DITRA-HEAT на L-образном деревянном черновом полу Часть 2: Испытание проволоки
• Рулон DITRA-HEAT на L-образном деревянном черновом полу Часть 3: Монтаж проводов
• Рулон DITRA-HEAT на L-образном деревянном черновом полу Часть 4: Термостат с сенсорным экраном
• Коврик DITRA-HEAT на деревянный пол Часть 1: Укладка матов НОВИНКА
• Коврик DITRA-HEAT на деревянный черновой пол Часть 2: Прокладка проводов и гидроизоляция НОВИНКА
• Системы обогрева Пол с подогревом Часть 1: Наконечники кабелепровода НОВИНКА
• Warming Systems Warming Floor Часть 2: Обзор и руководство по установке NEW
• Системы обогрева Пол с подогревом, часть 3: испытание проводов и рыболовный канал НОВИНКА
• Системы обогрева Пол с подогревом, часть 4: Прокладка провода через направляющие и душевой бордюр НОВИНКА
• Системы обогрева Теплый пол Часть 5: Грунтовка чернового пола НОВИНКА
• Системы обогрева Теплый пол Часть 6: Самовыравнивающийся НОВИНКА
• Деревянная дощатая плитка для пола Часть 1: План
• Деревянная дощатая плитка для пола, часть 2: установка первых рядов
• Деревянная дощатая плитка для пола Часть 3: Завершение плиточных работ
• Деревянная дощатая плитка для пола Часть 4: Удаление зажимов SeamClips
• Пол в ванной с шестигранной плиткой 8 ″ НОВИНКА
• Фарфор с рисунком 12 ″ x 12 ″ Часть 1: Установка плитки поверх DITRA-HEAT НОВИНКА
• Фарфор с рисунком 12 ″ x 12 ″ Часть 2: Ремонт плитки поверх DITRA-HEAT НОВИНКА
• Керамогранит 12 ″ x12 ″ Часть 1: Макет
• Керамогранит 12 ″ x 12 ″ Часть 2: Установка и заполнение швов плитки
• Керамогранит 12 ″ x24 ″ рядом с душевой кабиной VIM Curbless. Часть 1: Планирование
• Керамогранит 12 ″ x24 ″ рядом с душевой кабиной VIM Curbless. Часть 2: укладка плитки
• Фарфор 12 ″ x24 ″ поверх DITRA-HEAT
• Фарфоровый пол 12 ″ x 48 ″ поверх Hydro Ban Часть 1: Планировка
• Фарфоровый пол 12 x 48 дюймов поверх Hydro Ban Часть 2: Укладка плитки
• Плитка из травертина 18 ″ x 18 ″ поверх DITRA НОВИНКА
• Укладка плитки пенни на цементную доску НОВИНКА

Узнайте, как облицовывать стены душа керамической плиткой 12 × 24, плиткой метро, ​​фарфором, стеклянной мозаикой и т. Д.Кроме того, узнайте, как использовать металлические профили, кафельные ниши для душа, специальные растворы и силикон, чтобы ваша плитка для ванны выглядела профессионально.

• Плитка поверх KERDI-BOARD с горизонтальной керамикой 12 ″ x24 ″ — укладка и начало первых двух рядов
• Плитка поверх KERDI-BOARD с горизонтальной керамикой 12 ″ x24 ″ — облицовка ниши вокруг ниши
• Плитка поверх KERDI-BOARD с горизонтальной керамикой 12 ″ x24 ″ — добавьте металлические профили Schluter вокруг ниши
• Плитка поверх KERDI-BOARD с горизонтальной керамикой 12 ″ x24 ″ — отделка основной стены и добавление стеклянной мозаики.
• Плитка поверх KERDI-BOARD с горизонтальной керамической плиткой 12 ″ x24 ″ — ниша для душа со стеклянной мозаикой
• Плитка поверх KERDI-BOARD с горизонтальной керамической плиткой 12 ″ x24 ″ — облицовка сантехнической стеной
• Плитка поверх KERDI-BOARD с горизонтальной керамикой 12 ″ x24 ″ — облицовка последней стены
• Плитка поверх KERDI-BOARD с горизонтальной керамикой 12 ″ x24 ″ — заполнение швов основной стены
• Плитка поверх KERDI-BOARD с горизонтальной керамикой 12 ″ x24 ″ — заполнение швов боковых стен
• Плитка поверх Hydro Ban Board с уложенной плиткой метро 4 ″ x12 ″ — как спланировать раскладку плитки
• Плитка поверх Hydro Ban Board с уложенной плиткой метро 4 ″ x12 ″ — Как укладывать плитку основную стену в нишу
• Плитка поверх доски Hydro Ban с уложенной плиткой метро 4 ″ x12 ″ — Как выложить плитку заднюю стенку ниши для душа
• Плитка поверх Hydro Ban Board с уложенной плиткой метро 4 ″ x12 ″ — как выложить плиткой боковые стены в нишу, часть 1
• Плитка поверх доски Hydro Ban с уложенной плиткой метро 4 ″ x12 ″ — как выложить плиткой боковые стены в нишу, часть 2
• Плитка поверх гидрораспределительной доски с уложенной плиткой метро 4 ″ x12 ″ — как укладывать плитку над нишей для душа
• Плитка поверх доски Hydro Ban с уложенной плиткой метро 4 ″ x12 ″ — как выложить плиткой боковые стены над нишей
• Плитка поверх доски Hydro Ban с уложенной плиткой метро 4 ″ x12 ″ — Как затереть нишу для душа
• Плитка поверх Hydro Ban Board с уложенной плиткой метро 4 ″ x12 ″ — Как укладывать цементный раствор стены душа
• Плитка поверх пенопласта USG с керамической плиткой 6 ″ x 6 ″ Часть 1: план ванны и обшивки НОВИНКА
• Плитка поверх вспененной плиты USG с керамической плиткой 6 ″ x 6 ″ Часть 2: сантехническая стена, ниша для душа и основная стена НОВИНКА
• Плитка поверх пенопласта USG с керамической плиткой 6 ″ x 6 ″ Часть 3: акцентные полосы и проект отделки НОВИНКА
• Плитка поверх вспененной плиты USG с керамической плиткой 6 ″ x 6 ″ Часть 4: Заливка стен и пола эпоксидным раствором Spectralock НОВИНКА
• Плитка поверх Wedi с травертином 18 ″ x 18 ″ Часть 1: Как спланировать расположение и установить первый ряд НОВИНКА
• Плитка поверх среды с травертином 18 ″ x 18 ″ Часть 2: облицовка ниши и завершение основной стены НОВИНКА
• Плитка поверх среды с травертином 18 ″ x 18 ″ Часть 3: Облицовка боковой стены напротив водопровода НОВИНКА
• Плитка поверх Wedi с травертином 18 ″ x 18 ″ Часть 4: Укладка сантехнической плитки на стену НОВИНКА
• Плитка поверх среды с травертином 18 ″ x 18 ″ Часть 5: облицовка ниши для душа с мозаикой и отделкой карандашом НОВИНКА

Узнайте, как укладывать плитку на душевые поддоны с бордюрами или без бордюров.Вы увидите, как спланировать макет, какие инструменты упрощают его работу и как установить плитку, чтобы она не трескалась и не выходила из строя.

• Как спланировать плиточный душ без бордюра
• Советы по облицовке поддонов для душа
• KBRS Подвальный душевой поддон без бортов с фарфоровой мозаикой
• KBRS Неоугольный умывальник с плиткой 2 ″ x 2 ″ Часть 1: Сухая планировка
• KBRS Умывальник Neo-Angle с плиткой 2 ″ x 2 ″ Часть 2: Установка плитки
• KBRS ShowerSlope с шестигранной каменной плиткой, часть 1: планировочная планировка НОВИНКА
• KBRS ShowerSlope с шестигранной каменной плиткой, часть 2: установка плитки NEW
• Грязевая кровать (с подогревом) из фарфора 24 ″ x 24 ″. Часть 1: нанесение шаблона на картон. NEW
• Грязевой слой (с подогревом) из фарфора 24 ″ x 24 ″ Часть 2: Как резать и сушить плитку NEW
• Грязевая кровать (с подогревом) из фарфора 24 ″ x 24 ″ Часть 3: укладка плитки НОВИНКА
• Душевой поддон Schluter Curbed с мозаикой Black Penny NEW
• Душевой поддон Schluter Curbed с галькой
• Душевой поддон Schluter Curbless с шестигранной плиткой NEW
• Душевой поддон Schluter Curbless с линейной решеткой для слива НОВИНКА
• Душевой поддон без бордюра VIM с мозаикой из мраморных листьев Часть 1: установка трапа для душа без бордюра VIM
• Душевой поддон без выступов VIM с мозаикой из мраморных листьев, часть 2: Сухая планировка НОВИНКА
• Душевой поддон без бордюра VIM с мозаикой из мраморных листьев Часть 3: Установка мозаики
• Поддон для душа Wedi Fundo Ligno Curbless с натуральным камнем
• Кастрюля с бордюром Wedi Fundo Primo из фарфора 2 ″ x 2 ″ Часть 1: Сухая компоновка
• Сковорода с бордюром Wedi Fundo Primo с фарфором 2 ″ x 2 ″ Часть 2: закрепляющая плитка

Узнайте, как облицовывать стены душевых, используя плитку 12×24, плитку метро, ​​керамогранит и многое другое.Кроме того, научитесь расставлять мозаичные акценты, облицовывать скамейки и ниши для душа, устанавливать стеклянные угловые полки и многое другое.

• KBRS Душевая кабина в подвальном помещении со стеклянными полками и вертикальным фарфором 12 ″ x24 ″ — Как укладывать плитку на пол в ванной комнате с помощью керамогранита 12 ″ x24 ″
• KBRS Душевая кабина без бордюра в подвале со стеклянными полками и вертикальным фарфором 12 ″ x24 ″ — Как облицевать душевой поддон без бортов с фарфоровой мозаикой
• KBRS Душевая кабина в подвале, не имеющая ниши, со стеклянными полками и вертикальным фарфором 12 ″ x24 ″ — Как облицевать стену основной душевой кабины вертикальной мозаикой из фарфора и стекла 12 ″ x24 ″
• KBRS Душевая кабина в подвале, не имеющая ниши, со стеклянными полками и вертикальной фарфоровой плиткой 12 ″ x24 ″ — Как облицевать заднюю стенку душевой кабины с вертикальной фарфоровой и стеклянной полкой 12 ″ x24 ″
• KBRS Душевая кабина в подвале, не имеющая стен, со стеклянными полками и вертикальной фарфоровой плиткой 12 ″ x24 ″ — Как облицевать стену сантехники с вертикальной полкой из фарфора и стекла 12 ″ x24 ″
• KBRS Душевая кабина для подвального помещения без бордюра со стеклянными полками и вертикальным фарфором 12 ″ x24 ″ — душевой поддон и пол с заливным раствором Mapei FA
• KBRS Душевая кабина для цокольного этажа со стеклянными полками и вертикальным фарфором 12 ″ x24 ″ — заливка раствора для стен и пола душевых с Mapei FA
• KBRS Душевая кабина для цокольного этажа со стеклянными полками и вертикальным фарфором 12 ″ x24 ″ — герметичные уголки для душа
• Schluter KERDI Душевая кабина с фарфором 8 ″ x8 ″, елочкой 3 ″ x6 ″ и металлическими полками. Часть 1 — плитка 8 ″ x8 ″ Стена с акцентом на фарфоре НОВИНКА
• Schluter KERDI Душевая кабина с фарфором 8 ″ x8 ″, 3 ″ x6 ″ «елочкой» и металлическими полками. Часть 2 — Макет плитки «елочка» НОВИНКА
• Schluter KERDI Душевая кабина с фарфором 8 ″ x8 ″, елочкой 3 ″ x6 ″ и металлическими полками. Часть 3 — Установка плитки «елочка» на середину стены напротив сантехники НОВИНКА
• Schluter KERDI Душевая кабина с фарфором 8 ″ x8 ″, елочкой 3 ″ x6 ″ и металлическими полками. Часть 4 — металлическая полка и установка плитки «елочка» на потолок НОВИНКА
• Schluter KERDI Душевая кабина с фарфором 8 ″ x8 ″, елочкой 3 ″ x6 ″ и металлическими полками. Часть 5 — Укладка плитки «елочка» на стену сантехники НОВИНКА
• Schluter KERDI Душевая кабина с фарфором 8 ″ x8 ″, елочкой 3 ″ x6 ″ и металлическими полками. Часть 6 — облицовка бордюром с перилами для стульев и плиткой для метро НОВИНКА
• Schluter KERDI Душевая кабина с фарфором 8 ″ x8 ″, 3 ″ x6 ″ «елочкой» и металлическими полками. Часть 7 — Затирка плитки и бордюра «елочка» с Mapei FA НОВИНКА
• Schluter KERDI Душевая кабина с фарфором 8 ″ x8 ″, елочкой 3 ″ x6 ″ и металлическими полками. Часть 8 — Затирка стены и поддона с Mapei FA НОВИНКА
• Schluter KERDI Душевая кабина с фарфором 8 ″ x8 ″, елочкой 3 ″ x6 ″ и металлическими полками. Часть 9 — Конопатка углов, потолочных стыков и металлических полок НОВИНКА
• Душевая кабина Schluter KERDI с вертикальным фарфором 12 ″ x24 ″, угловой нишей и душевой скамейкой — основная душевая кабина, облицованная плиткой
• Schluter KERDI Душевая кабина с вертикальным фарфором 12 ″ x24 ″, угловой нишей и душевой скамейкой — Настенная душевая кабина из плитки
• Душ Schluter KERDI с вертикальным фарфором 12 ″ x24 ″, угловой нишей и душевой скамейкой — кафельная душевая кабина
• Schluter KERDI Душевая кабина с вертикальным фарфором 12 ″ x24 ″, угловой нишей и душевой кабиной — стеновая сантехника из плитки
• Душ Schluter KERDI с вертикальным фарфором 12 ″ x24 ″, угловой нишей и душевой скамейкой — Плитка для душа
• Schluter KERDI Душевая кабина с вертикальным фарфором 12 ″ x24 ″, угловой нишей и душевой кабиной — пол для душа из гальки и камня с раствором Mapei FA
• Душевая кабина Schluter KERDI с вертикальным фарфором 12 ″ x24 ″, угловой нишей и душевой скамейкой — заливка раствора для стен душевой кабины с Mapei FA
• Душевая кабина VIM без выступа со стеклянной полкой, плитка Subway 3 ″ x6 ″ и окно — инструменты и материалы
• Душевая кабина VIM без выступов со стеклянной полкой, плиткой Subway 3 ″ x6 ″ и окном — планировочная планировка плитки
• VIM Душевая кабина без выступов со стеклянной полкой, плиткой Subway 3 ″ x6 ″ и окном — установка плитки Subway на окно
• VIM Душевая кабина без выступов со стеклянной полкой, плиткой метро 3 ″ x6 ″ и окном — укладка плитки метро под окном и слева от окна
• VIM Душевая кабина без выступов со стеклянной полкой, плитка метро 3 ″ x6 ″ и окно — установка метро справа от окна и над окном
• Душевая кабина VIM без выступов со стеклянной полкой, плиткой Subway 3 ″ x6 ″ и окном — укладка плитки Subway на стену сантехники
• Душевая кабина VIM без выступов со стеклянной полкой, плиткой Subway 3 ″ x6 ″ и окном — установка плитки Subway на последней стене со стеклянной угловой полкой
• Душевая кабина VIM без бордюров со стеклянной полкой, плиткой Subway 3 ″ x6 ″ и окном — стены душевых кабин с цементным раствором Permacolor Select
• Душевая кабина VIM без бордюра со стеклянной полкой, плитка Subway 3 ″ x6 ″ и окно — душевой поддон с уплотнением Мраморный пол
• Душевая кабина без бордюра VIM со стеклянной полкой, плитка Subway 3 ″ x6 ″ и окно с затиркой Душевой поддон без бордюра Мраморный пол
• Душевая кабина VIM без бордюров со стеклянной полкой, плиткой Subway 3 ″ x6 ″ и окном — Как заделать стены душевой кабины
• Душевая кабина Wedi по периметру со скамейкой и плиткой Subway 4 ″ x12 ″ — планировочная планировка плитки
• Душевая кабина Wedi со скамейкой и плиткой Subway 4 ″ x12 ″ — облицовка основной стены плитки
• Душевая кабина Wedi со скамейкой и плиткой Subway 4 ″ x12 ″ — Стена душевой кабины, облицованной плиткой
• Душевая кабина Wedi со скамейкой и плиткой Subway 4 ″ x12 ″ — сантехническая облицовка стены
• Душевая кабина Wedi с ограждением, скамейкой и плиткой Subway 4 ″ x12 ″ — потолочная облицовка карандашом
• Бордюрный душ Wedi со скамейкой и плиткой Subway 4 ″ x12 ″ — облицовка бордюра
• Душевая кабина Wedi по периметру со скамейкой и плиткой Subway 4 ″ x12 ″ — душевой поддон с эпоксидным раствором Spectralock
• Душевая кабина Wedi по периметру со скамейкой и плиткой Subway 4 ″ x12 ″ — Заливка стен с помощью эпоксидного раствора Spectralock
• Душевая кабина Wedi по периметру со скамейкой и плиткой Subway 4 ″ x12 ″ — уплотнение потолка и переходы плитки
• Душевая кабина Wedi по периметру со скамейкой и плиткой Subway 4 ″ x12 ″ — уплотнение углов силиконом
• Душевая кабина Wedi Curbless Shower с плиткой Subway 4 ″ x13 ″ — как расположить и начать первые ряды
• душ Wedi Curbless Shower с плиткой Subway 4 ″ x13 ″ — советы по укладке плитки вокруг скамейки
• Душевая кабина Wedi Curbless с плиткой Subway 4 ″ x13 ″ — облицовка индивидуальной ниши
• Душ без выступов Wedi с плиткой Subway 4 ″ x13 ″ — облицовка ниши для душа стеклянной мозаикой и мраморными полками
• Душевая кабина Wedi Curbless с плиткой Subway 4 ″ x13 ″ — добавьте угловую полку из плавающего стекла

См. От начала до конца, как выложить плитку душевую кабину Schluter без бордюров с линейным водостоком.Узнайте, как укладывать плитку поддон, сливную решетку, нишу во всю длину и стены душа, добиваясь профессиональных результатов.

• Установка шестигранной плитки с подогревом Schluter Curbless душевой поддон НОВИНКА
• Укладка плитки поверх решетки водосточного желоба НОВИНКА
• Укладка шестигранной плитки на пол для ванной комнаты DITRA-HEAT НОВИНКА
• Планировка и планирование стен, облицованных плиткой из керамогранита 3 ″ x12 ″ НОВИНКА
• Установка первых рядов НОВИНКА
• Начало водопроводной стены НОВИНКА
• В начале второй боковой стены НОВИНКА
• Облицовка основной стены до ниши НОВИНКА
• Облицовка боковых стенок ниши и заглубления клапана НОВИНКА
• Плитка для ниши для душа НОВИНКА
• Ниша для душа, облицовка задней стенкой НОВИНКА
• Ниша для душа, облицованная плиткой НОВИНКА
• Установка плитки рядом с профилем DECO-SG NEW
• Установка светодиодного светильника в нишу НОВИНКА
• Установка плитки на потолок НОВИНКА

Узнайте, как спроектировать, создать шаблон и установить индивидуальные стеклянные душевые двери без рамы или раздвижные стеклянные двери.Узнайте, как правильно справиться с этими дорогостоящими установками и избежать дорогостоящих ошибок.

• Установка бескаркасных стеклянных душевых дверей в душевые кабины VIM Curbless NEW
• Безрамная стеклянная душевая дверь в душевой кабине с ограждением Wedi со скамейкой NEW
• Установка безрамной стеклянной двери для душа в душевой кабине с ограждением Wedi со скамейкой НОВИНКА
• Полубескаркасная стеклянная душевая дверь НОВИНКА

3 вещи, которые вы должны знать о воздушных клапанах

ПОНИМАНИЕ СИСТЕМЫ СЛИВ-ОТХОДОВ

Сантехнические дренажные-отходы-вентиляционные системы, известные как DWV, состоят из дренажных труб, которые обеспечивают сеть для удаления отходов, а также вентиляционных труб, предотвращающих утечку нежелательного газа внутрь здания.Вентиляционные трубы также поддерживают необходимый баланс давления, чтобы вода могла течь.

Система DWV использует силу тяжести и вытеснение воздуха по всей трубопроводной сети для правильного функционирования и обеспечения дыхания. В упрощенном примере представьте себе крошечные отверстия на крышке переносной кофейной чашки, через которые воздух попадает в емкость. Без надлежащего воздушного потока в чашке не было бы давления, достаточного для равномерного вытекания жидкости, из-за чего ее было бы очень трудно пить. Чтобы жидкость вышла, должен входить воздух.

Для всех водопроводных систем DWV требуется по крайней мере одно отверстие для вентиляции через линию крыши, которое позволяет воздуху проникать в систему, а также позволяет выходить канализационному газу. Подключение всей сантехники в здании к существующим вентиляционным системам может быть сложным и ограничивающим. Итак, вы можете спросить себя, есть ли способ обойти этот процесс (и необходимость в многочисленных неприглядных и дорогих вентиляционных трубах на крыше)… Подайте сигнал о клапанах впуска воздуха!

ЧТО ТАКОЕ ВОЗДУШНЫЙ КЛАПАН?

Клапан впуска воздуха (AAV), который вы также можете слышать как Studor Vent, Studor AAV или Mini Vent, представляет собой односторонний механический клапан, который устанавливается локально на месте установки сантехники и обеспечивает надлежащую вентиляцию происходят без подключения к более крупной вентиляционной системе и вентиляционной трубе.

КАК РАБОТАЕТ ВОЗДУШНЫЙ КЛАПАН?

AAV позволяют воздуху попадать в канализационную дренажную систему, когда в системе трубопроводов возникает отрицательное давление (из-за потока воды). Когда давление в системе выравнивается (что указывает на то, что вода не течет), под действием силы тяжести выпускной патрубок закрывается, предотвращая попадание канализационных газов в здание.

Помните, что во всех зданиях должен быть хотя бы один вентиляционный канал, выходящий прямо через крышу — AAV не заменяет этого требования для здания в целом.

КОГДА НУЖЕН ВОЗДУШНЫЙ КЛАПАН?

1. Когда не удается подключиться к существующей системе вентиляции AAV

являются отличной альтернативой, если вы не можете подключиться к существующей системе вентиляции из-за сложных проблем с прокладкой труб или препятствий — идеальное решение для вентиляции для островных раковин, удаленных групп ванных комнат, реконструкции дома и дополнений, которые в противном случае пришлось бы привязать к вентиляционная труба с использованием специальных методов вентиляции. Другими словами, AAV позволяют домовладельцам более гибко планировать свою сантехническую арматуру.

2. Для уменьшения проникновения в кровлю

AAV открываются и закрываются в сочетании с нормальной работой системы DWV, что устраняет необходимость создания еще одного прохода через крышу. Многие домовладельцы предпочитают не выпускать воздух через линию крыши из соображений дизайна и эстетики. Кроме того, меньшее количество проходов через крышу может со временем снизить риск утечек.

3. Для экономии

По этим причинам использование AAV требует меньше труда и материалов, что делает его более доступным вариантом, чем использование вентиляционной трубы в новых строительных приложениях.

Обязательно проконсультируйтесь с местным муниципалитетом перед установкой AAV в вашу водопроводную систему, чтобы убедиться, что установка будет одобрена для вашего конкретного применения.

3-минутное видео от MrSteam

Если вы планируете домашний паровой душ и хотите узнать, что с ним происходит, вы найдете это 3-минутное видео MrSteam, в котором описывается , как установить парогенератор , который стоит посмотреть. Он представляет особую ценность для профессионалов в области парового душа, поэтому не стесняйтесь поделиться им со своим лицензированным сантехником / электриком.

Семь шагов для установки парогенератора

Это видео MrSteam Feel Good Inc. о Как установить парогенератор наглядно демонстрирует передовой опыт и шаги, которые необходимо выполнить для успешной установки парогенератора. Примечания ниже дополняют видео. Не стесняйтесь делать свои собственные заметки во время просмотра.

И обязательно посетите и загрузите MrSteam Technical Downloads с mrsteam.com. Это поможет вам ознакомиться с техническими требованиями к установке вашего домашнего парогенератора MrSteam.

Несколько специальных напоминаний перед просмотром Как установить парогенератор видео и приступить к установке:

• Убедитесь, что напряжение соответствует напряжению генератора (280 В или 240 В). 240 В является стандартным для односемейных домашних хозяйств.
• Убедитесь, что все водопроводные и электрические соединения выполняются квалифицированным сантехником и электриком в соответствии с применимыми национальными и местными нормами.
• Отключите питание выключателя перед установкой.

Где установить парогенератор душа?

Парогенератор душа может быть установлен в разных местах, например:

• На отапливаемом чердаке
• В шкафу
• В тщеславии
• В пространстве под паровой душевой скамейкой (расположите панель доступа за пределами душа)

Шаг 1: Установка парогенератора

Убедитесь, что парогенератор стоит вертикально и ровно.

Шаг 2: Монтаж водопровода

Используйте только медь или латунь для подачи воды (без полиэтилена с поперечными связями или ПВХ).

Шаг 3. Подсоедините паропровод

Парогенератор следует устанавливать на расстоянии 6–12 дюймов от пола душа.

Шаг 4: Монтаж дренажной линии

Шаг, необходимый для самотечного слива.

Система непрямого слива с зазором 1 дюйм (другие варианты уточняйте у местных сантехнических кодексов).

Ознакомьтесь с национальными и местными нормативами по водопроводу в отношении предохранительного клапана, приемника, сифона и вентиляции.

Шаг 5: Электрический монтаж парогенератора

Используйте только изолированный медный провод с номиналом не менее 90 градусов Цельсия / 300 В (размер в соответствии с NEC и местными нормативами). Размер в соответствии с номинальной мощностью парогенератора.

Установите отдельный автоматический выключатель между источником питания и парогенератором. Обеспечьте отключение электропитания в пределах видимости парогенератора или устройство, которое можно заблокировать в открытом положении.

Убедитесь, что питание отключено!

Шаг 6: Установка iTempo Control Plus

Сделайте прямоугольный вырез размером 2 5/6 дюйма x 3 7/8 дюйма

Устройство управления iTempo должно быть установлено на высоте 4–5 футов от пола рядом с зоной отдыха. Не устанавливайте над паровой головкой!

Убедитесь, что кабель управления проложен в неметаллическом кабелепроводе 3/4 дюйма для защиты и легкого доступа.

Включите воду.

В подходящий момент включите источник питания, чтобы проверить элемент управления iTempo, прежде чем закрепить его на стене.

Выключите источник питания при завершении полной и постоянной установки. Добавьте силикон, как показано.

Шаг 7: Проверка установки парогенератора

Это момент, которого мы все ждали!

Включите питание снова. Затем включите iTempo Plus … и пар потечет, пока вы начнете расслабляться!

Поздравляем, теперь вы являетесь счастливым обладателем спа-парового душа, которым можно наслаждаться каждый день!

Смотреть Как установить парогенератор

Вы можете посмотреть видео продолжительностью 3:23 минуты на Vimeo, нажав «Как установить Steam Generator», или посмотреть его ниже.

MrSteam: Как установить Steam Generator от Mr.Steam на Vimeo.

Примечание: Это видео предназначено только для рекламных целей. Полную информацию по установке и эксплуатации см. В Руководстве по установке и эксплуатации паровой бани MrSteam для жилых помещений, которое прилагается к продукту и доступно на сайте mrsteam.com. Несоблюдение инструкций в руководстве может привести к неработоспособной или опасной установке. Диаграммы предназначены только для иллюстративных целей.

Теперь, когда вы прочитали примечания и посмотрели видеоролик MrSteam Как установить Steam Generator , какие вопросы у вас или ваших лицензированных специалистов есть к нам в MrSteam?

Дополнительные ресурсы для установки парогенератора

Вы найдете ценную информацию в комментариях и вопросах, которые читатели, подобные вам, уже оставили для этой статьи.

Вы также можете найти эти дополнительные ресурсы полезными:

>> Как определить размер парогенератора? Попробуйте нашу виртуальную спа-систему

>> 3 главных совета по обслуживанию парогенератора

>> Зачем нужна технология парового душа AutoFlush?

Примечание. Эта статья была первоначально опубликована 25 сентября 2013 г. и была обновлена.

Вентиляция в бане своими руками: схема + видео

Зачем в бане вентиляция?

Вентиляция в бане

Вентиляция в бане — это система форточек, через которые свежий воздух поступает в парилку и медленно выходит из нее на улицу. Если в ванне не сделать вентиляционные отверстия, через несколько лет пар деревянных панелей начнет плесневеть, а сами доски будут издавать неприятный запах (запах гнилого дерева и пота).

Что бы все это происходило, необходимо при строительстве бани уделить достаточное внимание схеме вентиляции бани, которая позволит удалить из парилки застоявшийся воздух, пропотеть помещение кислородом.

Принцип работы системы вентиляции

Как мы уже говорили, система вентиляции состоит из специальной ванны отверстий для подачи и отвода воздуха (приточно-вытяжное отверстие).

В схеме вентиляции бани может быть как два, так и более отверстий, все зависит от размеров парилки, а также особенностей конструкции бани.

Принцип работы системы вентиляции бани следующий: приточный воздух поступает в парилку, где смешивается с теплым воздухом от печи и распределяет образовавшуюся теплую струю по помещению. После этого так называемый «отработанный» воздух выводится наружу через вытяжное отверстие, которое может быть установлено как напротив стенки инжекционного отверстия, так и там же, только сверху (все зависит от схемы вентиляции).

Принципиальная схема вентиляции бани

На сегодняшний день существует множество вариантов схемы вентиляции бани.Как правило, все схемы имеют один и тот же «костяк», но изменяются только под индивидуальные особенности ванн.

Итак, принципиальная схема вентиляционных ванн следующая 5:

Схема вентиляции бани 1-4

5И схема вентиляции бани

В первой схеме воздухозаборник расположен сразу за печью в парилке.Высота установки приточного ящика должна быть не более 30 см от уровня пола. На противоположной стене есть второе вентиляционное отверстие и вытяжка. Высота установки около 30 см от потолка. Такая схема вентиляции бани — одна из наименее желательных, т.к. нагретый свежий воздух поднимается вверх и практически сразу уходит наружу, а значит, весь углекислый газ не успевает полностью перемешаться в воздушном потоке и выйти наружу.

Вторая схема более эффективно прогоняет свежий воздух по всей парилке.В этой схеме и вход, и выход отработанного воздуха расположены с одной стороны от пара. Только первый ящик внизу (30 см от пола), а второй сверху (30 см от потолка). Для облегчения вентиляции необходимо установить в выпускном отверстии нагнетательный вентилятор.

В результате воздух будет поступать через нижнее отверстие в парилке к печному обогревателю, который стоит напротив стены, а весь поток теплого воздуха, проходя через парилку, будет проходить через верхнее окно. .

Данная схема вентиляции бани применяется в случаях, если парилка имеет только одну стену, прилегающую к улице.

Третья схема вентиляции является модифицированной версией первой схемы. Отверстие для забора воздуха расположено за печью, на высоте 30 см от пола. Вытяжное отверстие устанавливается на противоположной стене, но не сверху, как в прошлый раз, а снизу, на тех же 30 см от пола. Для того, что бы нормальная вентиляция функционировала, также необходимо оборудовать вытяжное отверстие вытяжным вентилятором.

Принцип действия этой схемы заключается в том, что свежий воздух попадает в парилку, топка нагревается каменкой, поднимается до потолка, а когда начинает остывать, опускается на пол и уходит в выхлопное отверстие.

Четвертый контур не только эффективен для вентиляции бани, но и положительно влияет на долговечность деревянного пола в парилке.

Для создания данной схемы вентиляции необходимо проделать в полу отверстия (щели), которые появятся в пустом пространстве под полом.В этом помещении должно быть оборудовано отверстие, подведенное под трубу, ведущую на крышу.

В данном случае парилка оборудована только одной форточкой — приточной. Устанавливается на нижний нагреватель духовки. Принцип работы такой: свежий воздух попадает в парилку, нагревается и поднимается к потолку. Затем воздух охлаждается и опускается на пол, где через щель попадает в вентиляционную выхлопную трубу. Когда отработанный воздух пойдет через пол, он в дальнейшем будет проводить сушку досок.

Ну и последняя, ​​ пятый контур вентиляции баня тоже имеет одну форточку — приточную, установленную внизу стены, напротив печки. Вытяжка в схеме будет выполнять роль самой печи, а точнее ее выдувной. Особенность этой схемы заключается в том, что печь должна работать для того, чтобы просто расслабиться в ванне, иначе сифон не сможет поглотить отработанный воздух и распечатать его.

Также существует комбинированная схема вентиляции бани, но они используются только в редких случаях и после консультации со специалистами.

Технология создания вентиляции в бане

Вентиляция в ванне своими руками

Перед тем, как создать вентиляцию в бане своими руками, необходимо знать следующие требования:

1. Вентиляционные отверстия в бане должны поддерживать достаточное количество свежего воздуха в парилке (он не должен уходить или долго застаиваться).
2. В бане не должно быть сквозняков!
3. Пар должен граничить хотя бы с одной уолл-стрит, чтобы воздух выходил за пределы ванны.
4. При установке дверей в ванну необходимо оставить зазор около 2 см для дополнительной вентиляции.
5. Один час расслабления в системе вентиляции бани должен обеспечивать не менее 3-х смен общего объема воздуха в парилке
6. Размер вентиляционных отверстий (а точнее, площадь) рассчитывается по формуле: «объем вентилируемого помещения» * «24 см. ² ».

Итак, приступим к делу. Создавать вентиляцию в бане своими руками необходимо на основании тщательно подготовленного проекта, при строительстве бани (еще до возведения фундамента).

В нашем примере баня будет иметь две стены, граничащие с улицей.

Для создания вентиляции в бане необходимо владеть навыками работы с деревом, т.к. воздуховоды для отверстий будут сделаны из досок и досок.

Из материалов и инструментов для создания вентиляции в бане своими руками понадобится:

• Клапаны
• Гофрированная труба
• Решетка приточная вентиляция
• Клапан выпускной круглый
• Доска обрезная
• Инструменты для работы с деревом (пила, молоток, отвертка, шурупы по дереву, рулетка, площадка и т. Д.)).

Технология создания вентиляции в бане разделена поэтапно, для удобства восприятия информации:

1. Вычислите квадратные квадраты и сделайте из них

.

2. В соответствии со схемой установить коробки в нужных местах (под и над стеной)

3. Устанавливается на воздуховоды клапанов (лучше на каждое отверстие, внешний и внутренний клапан) и вокруг выпускного клапана (соответственно, на выпускном отверстии).

Монтажные коробки

Клапан для вентиляционных отверстий

4.Внутри коробки помещена гофрированная труба (она позволит воздуху беспрепятственно проходить через коробку)

5. На питающее отверстие поставить решетку.

Также, если схема вентиляции бани требует искусственного нагнетания воздуха, не забудьте установить специальный вентилятор!

Все это мы хотели рассказать о создании вентиляции своими руками! Как видите, процесс достаточно трудоемкий и сложный, поэтому рекомендуем в этом случае обратиться за помощью к профессионалам!

Услуги по строительству и ремонту домов в округе Сент-Круа

Обслуживание St.Croix Wisconsin Valley более 20 лет.

Компания Wittstock Builders LLC (Виттсток Билдерс) была основана в 2000 году Алленом Дж. Виттстоком. Проработав несколько лет в сфере жилищного строительства, Ал решил самостоятельно строить качественные дома с индивидуальным дизайном и экономичностью.

Более 18 лет Ал очень гордился каждым построенным им проектом. Компания Wittstock Builders пользуется заслуженной репутацией благодаря качественной работе, выдающемуся опыту работы с клиентами и исключительному дизайну дома.Мы спроектируем, построим и изготовим ваш дом в соответствии с высочайшими стандартами качества в своем классе. От нашей первой встречи перед началом строительства до заключительного осмотра вашего нового дома мы стремимся обеспечить первоклассное обслуживание клиентов.

Wittstock Builders является «Лицензированным строительным подрядчиком» в Миннесоте и Висконсине. Мы гарантируем, что соблюдаем все требования к коду, чтобы ваш проект работал гладко и безопасно.

Wittstock Builders постоянно совершенствует процесс строительства для повышения скорости, безопасности и качества, а также изучает и использует «Зеленые продукты» в процессе строительства.Строители Wittstock будут работать со всеми продавцами и домовладельцами, чтобы помочь вам получить максимальную отдачу от ваших денег.

Чтобы еще больше укрепить ваше доверие к нашей компании, Wittstock Builders входит в совет директоров Ассоциации строителей домов Санта-Крус-Вэлли. Офис Wittstock Builders находится в Сомерсете, штат Висконсин, но не ограничивается проектами в этой области.

Чтобы еще больше укрепить ваше доверие к нашей компании, вы можете найти нас в «Better Business Bureau».

Мы знаем, что ваш дом — это инвестиция, и мы здесь, чтобы сделать эти инвестиции возможными.Позвоните компании Wittstock Builders, чтобы получить дополнительную информацию или назначить бесплатную консультацию. 715-760-0223

Спасибо,
Эл Виттсток, владелец

WordPress ›Ошибка

С гордостью обслуживаем Западный Висконсин и Восточную Миннесоту

Если вы просто ищете компанию по уходу за газонами, которая избавит вас от необходимости, или вам нужен квалифицированный и опытный специалист по уходу за газоном, чтобы оживить ваш газон, Fitzgerald Lawn Care — лучший выбор.У нас есть многолетний опыт создания густого и плюшевого газона, которому будут позавидовать на вашей улице!

Качество услуг по уходу за газоном, которые вы получаете, сильно различается от бизнеса к бизнесу, и выбор неопытных или неквалифицированных подрядчиков часто приводит к плохим и дорогостоящим результатам, исправление которых может занять месяцы, если не годы. Мы в Fitzgerald Lawn Care зарекомендовали себя как профессиональная и ориентированная на качество компания по уходу за газонами из Миннесоты и штата Висконсин, имеющая большой опыт в обеспечении удовлетворенности клиентов.Обслуживая домовладельцев и предприятия в Западном Висконсине и Восточной Миннесоте, мы заработали репутацию надежного, своевременного и доступного по цене ухода за газонами. От услуг по уходу и техническому обслуживанию газонов до борьбы с насекомыми и вредителями, а также уборки снега — для наших опытных и преданных своему делу бригад по уходу за газонами нет слишком больших задач.

Наша компания круглый год работает как в уходе за красивой травой, так и в вспашке и уборке снега зимой. Fitzgerald Lawn Care — надежный поставщик услуг по уходу за газонами в Нью-Ричмонде, Висконсине и прилегающих районах.Мы предлагаем ценности для родного города по конкурентоспособной цене, предлагая при этом те же услуги, что и наши корпоративные партнеры. Мы предлагаем одни из самых низких тарифов на уход и обслуживание газонов в регионе. Пожалуйста, смотрите ниже список многих наших услуг.

• Уход за газоном (удобрения, борьба с насекомыми и сорняками) ( Подробнее
• Уход за газоном (стрижка, обрезка, аэрация)
• Услуги по очистке снега и уборке снега ( Подробнее
• Борьба с насекомыми и вредителями газонов () Подробнее
• Услуги по установке мульчирования — Подробнее
• Отлов кротов и сусликов — Подробнее
• 5-ступенчатая программа внесения удобрений — Подробнее

Fitzgerald Lawn Care имеет большое количество рекомендаций и постоянных клиентов благодаря нашей приверженности качеству и профессионализму в каждой работе.Как только мы обнаружим ваши потребности и видение вашего двора, мы гарантируем, что вы будете довольны раз за разом, потому что нет ничего, что мы любим больше, чем служение нашим соседям. Наши профессионалы всегда предоставляют непревзойденное качество и услуги, которые удовлетворят любые потребности в уходе и обслуживании газонов.

Если вам нужна смета или у вас есть вопросы о наших услугах, не стесняйтесь обращаться к нам по телефону 715.246.3958 или 651.439.4272. С нетерпением ждем сотрудничества с вами!

WordPress ›Ошибка .
