Элеваторный узел что такое: Что такое элеваторный узел и как его замена поможет снизить счета за отопление?

Что такое элеваторный узел и как его замена поможет снизить счета за отопление?

Что такое элеваторный узел и как его замена поможет снизить счета за отопление?

Большая часть тепловых узлов существующего жилого фонда оснащена тепловыми пунктами элеваторного типа, в которых отсутствует возможность регулирования в зависимости от внутреннего потребления тепла и, как следствие, отсутствует возможность оптимизировать расход тепловой энергии. Почему так происходит и что с этим можно сделать уже сейчас?

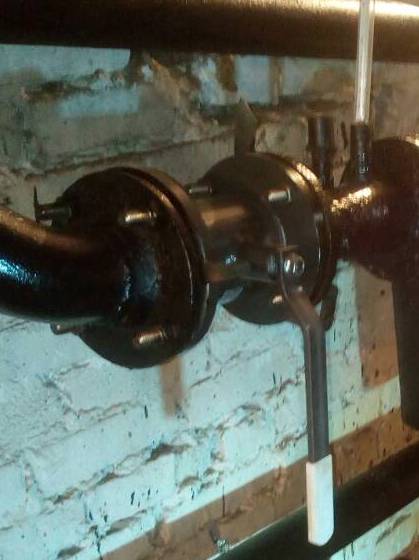

Элеваторный узел – элемент системы отопления, который позволяет снизить температуру теплоносителя, поступающего с ТЭЦ, до оптимального уровня.

Зачем это нужно или что происходит на самом деле?

Теплоноситель (горячая вода) подается трубопроводом к жилым домам. Трубопроводов всего два: подающий (подводит горячую воду к дому) и обратный (осуществляет отвод теплоносителя, отдавшего тепло, обратно в котельную).

Температура теплоносителя на входе может колебаться в зависимости от удаленности от ТЭЦ, расположения дома и т.д. Детальнее об этом вы можете узнать в статье.

Согласно действующим нормам, при температуре теплоносителя выше 95⁰ С, его нельзя подавать в отопительную систему, его нужно охладить. Если температура теплоносителя выше 95⁰ С, в работу вступает элеваторный узел. Но все ли так хорошо на практике?

Какой принцип работы элеваторного узла?

В теории, элеваторный узел перемешивает высокотемпературный теплоноситель на входе и охлажденный теплоноситель обратной магистрали, после чего «не перегретая» вода подается в отопительную систему жилого дома.

На самом же деле, элеваторный узел не имеет температурных датчиков и “ему все равно” какой температуры воду он смешивает. Элеваторный узел смешивает всегда. И вот тут мы возвращаемся к вопросу о том, что температура теплоносителя, поступающего от ТЭЦ, может разительно отличаться от теоретических норм и не контролируемое смещение не всегда может идти на пользу потребителям.

Какие функции выполняет элеваторный узел?

Из всего выше сказанного, делаем вывод, что элеваторный узел выполняет сразу 2 функции:

– функцию смешивания
– работает в качестве циркуляционного насоса системы

Преимущества элеваторного узла

– несложное устройство
– не высокая стоимость
– не требует подключения к электросети для своей работы

Недостатки элеваторного узла

– полностью отсутствует возможность регулирования температуры воды на выходе из элеваторного узла

– неоправданно завышен расход потребляемого теплоносителя

– частая замена сопла элеватора (практически каждый отопительный сезон). Из-за присутствия различных механических частиц в теплоносителе, таких как шлам и окалины, сопло теплоносителя постепенно стачивается и подлежит замене.

– для эффективной работы элеваторного узла необходимо точное соблюдение технологических условий (перепад давления между подающим и обратным трубопроводом в диапазоне 0,8-2 Бар; точный расчет каждой детали элеватора)

ИТП с погодным регулированием – полноценная альтернатива стандартному элеваторному узлу

Технологии безостановочно развиваются и на смену элеваторным узлам приходят аппараты с автоматизированной регулировкой температуры подаваемого и обратного теплоносителя. Первым по эффективности мероприятием, позволяющим действительно

повысить энергоэффективность здания, является замена устаревших тепловых пунктов элеваторного типа на современные индивидуальные тепловые пункты (ИТП) с погодным регулированием.

В качестве базового решения по замене элеваторного узла компания ЭнергоСистемы предлагает автоматизированный узел смешения с погодной коррекцией на базе контроллера Smile SDC.

Регулятор управляет двухходовым регулирующим клапаном, поддерживая заданную температуру (Т1) подаваемого в систему теплоносителя с коррекцией по температуре наружного воздуха (Тнв) и циркуляционным насосом.

Для удобства эксплуатации разработана специальная технология Smile Connect. Она предназначена для дистанционного управления системой отопления на базе контроллеров Smile SDC через мобильное приложение на смартфоне или планшетном ПК.

Особенности системы:

– наличие бесплатного мобильного приложения (для Android OS и iOS)
– удобный интерфейс пользователя
– уведомление о тревогах и рассылка аварийных сообщений
– чтение и изменение текущих параметров контроллера
– настройка расписаний для контуров отоплений и ГВС.

Компания ЭнергоСистемы предлагает выполнить полный комплекс работ по установке ИТП, от проектирования до ввода в эксплуатацию. Мы получаем оборудование напрямую с завода-изготовителя и готовы обеспечить

самые лучшие цены на рынке при соблюдении надлежащего качества. Стоимость выполнения всего комплекс работ рассчитывается индивидуально и зависит от технических характеристик объекта – мощности, располагаемого перепада давления и т.д.

Заинтересованы? Мы готовы предоставить подробную информацию после предварительного обследования вашего дома. Оставить заявку вы можете по телефонам (061)228-228-0 и (094)496-15-32 или пишите нам VIBER: https://is.gd/ESVIBER TELEGRAM: https://is.gd/ES_telegram

Элеваторный узел: устройство, схема работы, неисправности

Отопительная система — это ключевой момент, от которого напрямую зависит комфортное нахождение в доме или квартире.

В квартирах отопление — централизованное, а владельцы частных домов отдают предпочтение системам отопления автономного типа. Знать, каким образом устроена отопительная система и что представляют ее ключевые узлы необходимо. В данной статье речь пойдет об элеваторном узле отопления.

Элеваторный узел отопления — что это такое?

В отопительной системе элеватор — это специальное устройство, главной функцией которого является обеспечение оптимальных показателей давления внутри самой системы. Помимо этого, он еще задает максимально допустимый температурный режим воды (теплоносителя).

Посредством элеваторного узла увеличивается объём циркулирующей жидкости.

Для того, чтобы более четко для себя представить работу элеватора, можно спуститься в подвал любой многоэтажки. Вы сможете увидеть все детали теплового узла и отыскать требуемый элемент.

Для лучшего понимания рассмотрим пример:

из основного водопровода для теплоносителя движется примерно 5 м³ жидкости;
в рабочую среду попадает вдвое больше этой жидкости;
увеличенный объем обусловлен обычными законами физики;
элеватор в тепловой системе – это подключение к центральным тепловым сетям, где действует главная ТЭЦ под давлением или в котельной.

Конструктивные особенности и принцип функционирования

В устройстве элеваторного узла имеются такие детали как:

струйный элеватор;
сопло;
камера разрешения.

Также еще один составной элемент элеваторного узла — «обвязка элеватора», в комплектацию которой входят контрольные манометры, термометры и запорная арматура.

Ежегодно разработчиками придумываются новые идеи на счет того, как сделать отопительные системы более продуктивными, и теперь на рынке есть элеваторы, которые снабжены электроприводом, отвечающим за регулировку диаметра сопла.

Подобные изделия позволяют осуществлять автоматическую регулировку температуры циркулирующей по трубам жидкости, попадающее в отопительную систему. Однако, пока подобные вариации элеваторов не нашли широкого распространения. Обусловлено это тем, что они не могут похвастаться высокими показателями надежности.

Элеватор способствует снижению температуры перегретой воды до расчетной, после этого уже подготовленный теплоноситель движется в отопительные агрегаты. Суть принципа, по которому построено действие элеваторного узла, состоит в том, что здесь происходит процесс смешивания перегретого теплоносителя из подающего трубопровода с холодной водой из обратки.

На рисунке представлена схема элеваторного узла. Видно, что элеватор одновременно справляется с 2 функциями, что в целом способствует увеличению продуктивной работы системы обогрева.

Схема устройства элеваторного узла

Первая функция — данный элемент выступает как циркуляционный насос, а вторая функция — смешение жидкостей.

Данный элемент имеет ряд достоинств:

Во-первых, устройство элеваторного узла очень примитивное, при этом эффективность очень высокая.
Во-вторых, стоит такой узел недорого, поэтому в случае повреждения эта деталь подлежит замене.
Для работы элеватору не нужна электрическая энергия.

Нельзя не учитывать и негативные стороны элеваторного узла отопления:

Он не может регулировать температуру воды на выходе.
Должен соблюдаться четкий баланс, перепад давления между подающей трубой и обраткой, должен находиться в промежутке 0,8-2 Бар.
Эффективное функционирование данного узла будет только в том случае, если расчет произведен максимально точно.

Сегодня, элеваторы все также активно используются в тепловых узлах жилых домов, поскольку на производительности их работы не скажутся никакие погрешности тепловых и гидравлических режимов в тепловых сетях.

За работой узла не нужен постоянный контроль, а чтобы регулировать его функционирование достаточно просто подобрать нужный диаметр сопла.

Схема работы элеватора отопления

Неисправности

Зачастую все поломки в элеваторном узле связаны с тем, что деталь просто ломается. Происходит это по причине изменения диаметра сопла или его засорения.

Также может испортиться арматура, грязевики, а также очень часто происходит сбой настроек регуляторных элементов. Очень часто поломки и сбои происходят из-за перепадов температур до подключения к системе и после нее.

Если параметры значительно разнятся, то это уже явный звонок того, что в работе блока произошли недочеты. Если расхождение в показателях совсем незначительное, то вероятнее всего сложности кроются в обычном загрязнении сопла.

Чтобы избавить сопло элеваторного узла от загрязнений, необходимо его снять и хорошенько прочистить ветошью и щеткой. Если диаметр описываемого элемента изменился по причине появления ржавчины, работа все системы отопления будет прервана.

При этом температура в квартирах на нижних этажах будет слишком высокой, а в квартирах наверху, наоборот, — тепла будет недостаточно. Чтобы устранить проблему нужно просто установить новое сопло.

Манометры отопительной системы устанавливаются перед грязевиком и за ним. Если показания на приборах свидетельствуют о сильном перепаде давления, значит загрязнен грязеочистительный элемент. Чтобы очистить его от загрязнений, нужно удалить весь мусор через спусковые краны, которые располагаются в нижней части узла. В случае, если решить проблему таким способом не удается, грязевик нужно разобрать и почистить.

Подводя итог всего вышеописанного, стоит сказать, что элеваторный узел — один из важнейших узлов отопительной системы, качественная работа которого очень важна.

Элеваторные узлы системы отопления — что это такое, схема и расчет теплового узла с элеватором, детальное фото и видео

Содержание:

1. Принцип устройства элеваторного отопительного узла
2. Функциональные характеристики элеваторного узла отопления
3. Особенности конструкции элеваторных узлов
4. Альтернатива элеваторным узлам

Как известно, отопление – это незаменимая система для абсолютно любого жилого помещения. Однако далеко не все хозяева знают, что очень важными составляющими всех систем теплоснабжения являются такие механизмы, как элеваторные узлы системы отопления. Это оборудование играет важную роль в процессе нагрева теплоносителя, поэтому следует более подробно рассмотреть, что такое элеваторный узел отопления, а также некоторые его характеристики и свойства.

Принцип устройства элеваторного отопительного узла

Элеваторный узел отопления – это особый механизм, служащий для обеспечения всей отопительной системы теплоносителем и для его правильного распределения по всему помещению. Принцип его работы заключается в следующем: к конкретному помещению идет горячая вода в качестве источника отопления, а на отводе она выходит уже в меру охлажденной.

Чтобы оборудовать такой агрегат, необходимо, в первую очередь, иметь следующие элементы:

система труб, отвечающая за подачу. На этом участке теплоноситель поступает в нужное помещение;
трубы отвода. Здесь осуществляется вывод уже охлажденной воды, которая возвращается обратно в котельную.

Для нескольких домов принято создавать специальные камеры тепла, в которых не только происходит распределение горячей воды между постройками, но и монтируется особая арматура, отсекающая трубопроводы. Кроме того, такие камеры обычно оснащены специальными дренажными механизмами, призванными опустошать трубы, например, во время выполнения ремонтных работ.

Все последующие мероприятия непосредственно зависят от того, какую температуру имеет теплоноситель (прочитайте: «Теплоноситель для системы отопления — параметры давления и скорости»).

В отечественных отопительных системах существует несколько главных режимов, в которых функционируют котельные:

подача с параметром в 150° и отдача, равная 70°;
те же характеристики с показателями 130° и 70° соответственно;
еще один вариант – 95° и 70°.

То, в каком режиме функционирует котельная, зависит, в первую очередь, от климатических условий в конкретном регионе. Это значит, для менее холодных областей подойдет параметр 130°/70°, в то время как в регионах с более суровым климатом потребуется показатели 150°/70°.

Учитывать данные режимы следует для того, чтобы помещение не перегревалось слишком сильно и в нем можно было находиться, не испытывая никакого неудобства.

Нельзя не отметить и тот факт, что наибольшей эффективностью работы котельные агрегаты отличаются в том случае, если они функционируют на максимальной степени нагрузки.

Теплоноситель, подводимый к тому или иному жилому помещению, впоследствии регулируется уже посредством такого механизма, как элеваторный тепловой узел.

Состоит этот элемент из следующих функциональных частей:

температурный датчик, отображающий параметры наружного и внутреннего воздуха;
сервопривод;
исполнительная система, оборудованная клапаном.

Подобные устройства, как правило, оснащаются специальными приборами, учитывающими тепловую энергию в каждом конкретном помещении. Благодаря этому появляется возможность сэкономить значительную часть финансовых средств. Сравнивая элеватор в системе отопления и подобные усовершенствованные механизмы, стоит сказать, что последние отличаются большей надежностью и более долгим эксплуатационным сроком.

При этом в том случае, если температура носителя тепла не превышает параметр в 95°, то основной работой является правильное распределение тепловой энергии по всей системе. Приборы, служащие для этих целей – краны балансировки и коллекторы.

Если температура превышает вышеуказанный показатель, то ее следует снизить. Именно эту функцию и выполняет элеватор системы отопления, который подает к трубопроводу подачи охлажденную воду с трубопровода отдачи. Отрегулировать такой механизм совсем не сложно, но для этого очень важно выполнить грамотный расчет элеватора отопления.

Функциональные характеристики элеваторного узла отопления

Как уже упоминалось выше, схема теплового узла с элеватором предусматривает охлаждение горячего носителя тепла до заданного показателя, после чего эта вода поступает в отопительные радиаторы в жилых помещениях.

Две основные функции, которые выполняет этот механизм в системе отопления, являются следующими:

функция смесителя;
циркуляционная функция.

Кроме того, у данного оборудования существует несколько неоспоримых достоинств, среди которых:

отсутствие проблем с установкой ввиду простоты конструкции;
высокие показатели эффективности;
отсутствие необходимости подключения к электрической сети.

Однако есть у таких механизмов и некоторые отрицательные стороны, среди которых принято выделять следующие:

Сегодня такие конструкции получили широкое распространение среди сетей хозяйственного типа ввиду того, что эти устройства хорошо переносят любые непредвиденные изменения режимов температуры и гидравлики. Более того, для их нормального функционирования не требуется постоянное присутствие человека.

Схема элеватора отопления не должна рассчитываться самостоятельно, гораздо правильнее будет доверить эту работу квалифицированным мастерам, поскольку любая ошибка в выполнении расчетов или при подключении может стать причиной неприятных и даже опасных последствий. При желании можно изучить различные фото- и видеоматериалы, подробно описывающие весь процесс монтажа, чтобы в дальнейшем лучше ориентироваться в принципе работы такого оборудования. Читайте также: «Что такое элеваторный узел системы отопления – принцип работы, преимущества и недостатки».

Особенности конструкции элеваторных узлов

В основу конструкции этих аппаратов входят следующие функциональные части:

камера разрежения;
сопло;
струйный элеватор.

Многие специалисты часто упоминают такой термин, как обвязка элеваторного узла. Принцип этого процесса заключается в том, что в систему устанавливается специальная арматура, перекрывающая ее части, а также термометры и манометры, что в целом и представляет собой тепловой узел элеватора.

Предлагаем посмотреть видео об элеваторных узлах системы отопления:

Альтернатива элеваторным узлам

В связи с тем, что современные технологии безостановочно развиваются, отопительные системы постоянно оборудуются новыми механизмами, способными улучшить показатели теплофикации.

Стоит отметить, что на сегодняшний день существуют приборы, способные обеспечить достойную конкуренцию стандартным отопительным узлам – это аппараты, оборудованные авторегулированием температуры.

Благодаря такому их свойству повышается экономичность потребления энергии, однако стоимость таких агрегатов является все же более высокой. Стоит отметить, что эти устройства не могут функционировать без электричества, при этом время от времени мощность должна быть очень большой.

О том, какие образцы лучше, пока сказать нельзя, так как эти механизмы являются инновационными и появились они на рынке совсем недавно, однако можно с уверенностью сказать, что они уже плотно вошли в современную систему теплоснабжения и все чаще применяются в постройках жилого типа.

Элеваторы и Элеваторные узлы УТЭ

Цены на поставляемую продукцию смотрите здесь

Элеватор водоструйный — устанавливается на вводах в местную систему отопления и предназначен для снижения температуры воды, подаваемой в систему отопления из центральной тепловой магистрали, путем подмешивания части обратной воды и для создания принудительной циркуляции в местной системе отопления.

1.Сопло элеватора; 2. Приемная камера; 3. Камера смешивания; 4. Диффузор

Принцип работы элеватора

Высокотемпературный теплоноситель под действием давления теплоцентрали поступает на элеватор. Теплоноситель, поступающий из теплоцентрали, с высокой скоростью проходит через сопло элеватора создавая зону разряжения в которую вовлекается теплоноситель из обратного трубопровода системы отопления дома. В зоне разрежения (камера смешивания) происходит смешивание высокотемпературного теплоносителя теплоцентрали с охлаждённым теплоносителем системы отопления дома. Подготовленный теплоноситель через диффузор подаётся в подающий трубопровод домовой системы отопления. Разница давления между диффузором и камерой всасывания обеспечивает циркуляцию теплоносителя в системе.

Номер элеватора	Размеры, мм										Масса, кг
Номер элеватора	d	dr	D	D1	D2	I	L1	L	Фланец 1	Фланец 2	Масса, кг
№0	3		85	100	100		140	256	Ду 25	Ду 32	6,43
№1	3	15	110	125	125	90	110	425	Ду 40	Ду 50	9,1
№2	4	20	110	125	125	90	110	425	Ду 40	Ду 50	9,5
№3	5	25	125	160	160	135	155	626	Ду 50	Ду 80	16,0
№4	5	30	125	160	160	135	155	626	Ду 50	Ду 80	15,0
№5	5	35	125	160	160	135	155	626	Ду 50	Ду 80	14,5
№6	10	47	160	180	180	180	175	720	Ду 80	Ду 100	25,0
№7	10	59	160	180	180	180	175	720	Ду 80	Ду 100	34,0

Назначение

Узлы тепловые элеваторные (УТЭ) предназначены для подсоединения системы отопления к источнику теплоснабжения и снижения температуры воды, поступающей из теплосети, до необходимой путем подмешивания к ней части обратной воды и для контроля за параметрами работы системы отопления здания.

В стандартно изготавливаемый узел входит :

Элеватор водоструйный-1шт
Грязевик -1шт
Стальные задвижки -2шт
Чугунные задвижки -2шт
Трехходовые краны для манометров-4шт
Манометры-4шт
Оправа для термометра-4шт
Термометр-4шт
Кран шаровый-2шт

Цены на поставляемую продукцию смотрите здесь

Элеваторный узел — Монтаж отопления, водопровода и канализации

Для жилых зданий температура теплоносителя, поступающего в нагревательные приборы по санитарным нормам не должна превышать 95°С, а в магистралях тепловых сетей может подаваться перегретая вода температурой 130-150°С. Следовательно необходимо понижение температуры теплоносителя до требуемой величины. Достигается это с помощью элеватора, установленного в узле управления системой отопления здания. Принцип действия элеваторазаключается в следующем: перегретая вода из подающей магистрали поступает в конусное съемное сопло, где скорость движения воды резко возрастает, в результате чего струя воды выходящая из сопла в камеру смешивания, подсасывает охлажденную воду из обратного трубопровода через перемычку в о внутреннюю полость элеватора. При этом в элеваторе происходит смешение перегретой и охлажденной воды, поступающей из системы отопления. Таким образом, вода требуемой температуры поступает в нагревательные приборы системы отопления. Что бы защитить элеватор от попадания крупных частиц в конус, что может частично или полностью прекратить его работу, перед элеватором обязательно устанавливают грязевик.

Широкое распространение элеваторов вызвано их постоянной устойчивой работой при изменении теплового и гидравлического режима в тепловых сетях. Так же элеваторы не требуют постоянного наблюдения, а регулировка его производительности заключается лишь в выборе правильного диаметра сопла. Подбор размеров и диаметров труб элеваторного узла, а так же выбор диаметра сопла должен осуществляться только в проектном бюро, имеющем соответствующую компетенцию.

Схема элеваторного узла

1 — подющий теплопровод; 2 — обратный теплопровод; 3 — задвижки; 4 — водомер; 5 — грязевики; 6 — манометры; 7 — термометры; 8 — элеватор; 9 — нагревательные приборы системы отопления.

Рассмотрим подробнее принцип действия элеватора:

1 – сопло; 2 – камера всасывания; 3 – камера смешения; 4 – диффузор.

Сетевая вода поступает в суживающееся сопло и на выходе приобретает значительную скорость, благодаря срабатыванию перепада давления в сопле от Р₁ до Р₀. В результате давление в камере всасывания становится ниже Р₂, и рабочая струя захватывает пассивные массы окружающей воды, передавая им часть своей энергии. Таким образом, происходит подсос воды из обратной линии. В камере смешения скорость потока выравнивается с некоторым возрастанием давления к концу камеры (примем это давление условно постоянным ввиду незначительности его повышения). В диффузоре поток тормозится, скорость снижается, а давление возрастает до Р₃.

Основной характеристикой элеватора является коэффициент смешения (инжекции) – отношение количества инжектируемой воды G₂ к количеству воды, поступающей из тепловой сети G₁:

U = G₂/ G₁.

Чаще применяется другое соотношение, выводимое из уравнения теплового баланса элеватора:

G₁c₁t₁ + G₂c₂t₂ = G₃c₃t₃.

При условии, что G₃ = G₂ + G₁,

U = (t₁ — t₃)/(t₃ — t₂).

Если тепловая сеть работает по графику 150 – 70⁰С, а система отопления по графику 95 — 70⁰С, то коэффициент смешения элеватора должен быть

U = (150 — 95)/(95 — 70) = 2,2.

Это означает, что на каждую единицу массы высокотемпературной сетевой воды должно приходиться при смешении 2,2 массы охлажденной обратной воды после системы отопления.

Схемы с элеватором уже не отвечают возросшим условиям надежности, качества и повышения экономичности систем теплоснабжения в целом. Кроме того, ограничивается возможность автоматического регулирования систем отопления.

Если для надежной работы элеватора перепад давлений между подающей и обратной линиями на абонентском вводе недостаточен, то применяют смесительные насосы. Они снизят температуру воды, подаваемой в систему отопления, и обеспечат циркуляцию.

Схема элеваторного узла отопления: основные особенности тепловой системы

Отопительная система считается ключевой составляющей комфортного обитания человека в квартире или частном доме. При этом в зависимости от категории жилплощади используют тот или иной тип отопления. В частных домовладениях чаще всего используют автономные устройства. В многоквартирных строениях монтируют централизованную теплосеть, в которой в большинстве случаев используется элеваторный узел.

О существовании элеваторного узла в тепловой системе не догадываются даже многие сантехники, занимающиеся обслуживанием многоквартирных домов, не говоря уже об его устройстве и предназначении. Поэтому для ликвидации пробела в познаниях отопительной сферы нужно разбираться в том, что такое элеватор.

Тепловая схема отопления с элеваторным узлом

Под элеваторным узлом отопительной системы подразумевается специальная конструкция, выполняющая функции инжектора или струйного насоса. Основной задачей схемы с таким устройством является повышение давления внутри системы отопления. То есть улучшение циркуляции жидкости по трубам и радиаторам за счёт увеличения объёма теплоносителя.

Повышение давления в схеме теплового узла основано на стандартных физических законах. При этом если в отопительной системе обнаружен элеваторный узел, то такое отопление имеет подключение к центральной магистрали, по которой под давлением подаётся нагретый теплоноситель из общей котельной.

При сильных морозах температурные показатели внутри основной магистрали подачи тепла могут достигать +150° C. Но это невозможно физически, так как при такой температуре вода превращается в пар. Однако превращение жидкости из одного состояния в другое под воздействием высоких температур, возможно в открытых ёмкостях без какого-либо давления. Но в отопительных трубах теплоноситель циркулирует под давлением, нагнетаемым с помощью циркуляционных насосов, что не позволяет ему превращаться в пар.

Наверняка каждому понятно, что температурные показатели свыше 100° C считаются слишком высокими и подавать такую воду в жилое помещение нельзя по ряду определённых причин.

Стандартные чугунные радиаторы, которые установлены в большинстве старых многоэтажных построек, не выносят резких температурных перепадов, из-за которых могут выходить из строя. В лучшем случае они начнут протекать, а в худшем чугун становится очень хрупким и легко разрушается.
Очень высокая температура радиаторов может привести к ожогу при прикосновении к металлическим элементам.
В последнее время схема разводки отопительной системы выполняется из пластиковых труб, которые могут выдержать температуру не выше +90° C. Следовательно, они могут расплавиться.

Поэтому перед подачей теплоносителя непосредственно в квартиру его необходимо остудить. Именно для этого и был изобретён элеватор. На сегодняшний день элеваторный узел в схеме тепловой системы является её неотъемлемой частью. Это было обусловлено его высокой устойчивостью функционирования при любых температурных изменениях в тепловой сети.

Конструктивные особенности элеватора

В данное оборудование входят следующие конструктивные элементы: элеватор струйного типа, разжижающая камера и специальное сопло. Но помимо самого элеваторного узла нужно выполнить его обвязку суть, которой заключается в монтаже запорной арматуры, манометра давления и термометра.

На сегодняшний день популярностью пользуются устройства, с электрическим приводом регулировки сопла, благодаря чему появляется возможность автоматического изменения расхода теплоносителя в системе отопления многоквартирных домов.

Как функционирует элеватор?

Принцип работы узла элеватора основан на перемешивании горячего и остывшего теплоносителей. В элеваторной камере перегретая жидкость, протекающая по основной магистрали, смешивается с уже остывшим теплоносителем, который возвращается из радиаторов. Проще говоря, вода из обратного контура смешивается с перегретым теплоносителем. При этом элеватором выполняется сразу несколько функций:

принудительной циркуляционной системы;
резервуара, в котором происходит смешивание теплоносителей.

Положительной стороной элеваторного узла системы отопления даже учитывая простоту конструкции, является его высокая эффективность. Также к положительным качествам такого элемента можно зачислить сравнительно невысокую стоимость прибора. Плюс ко всему ему не нужно подключение в сеть переменного тока. Естественно, у элеватора есть и недостатки:

продуктивная работа элеваторного узла может быть гарантированна только при точном расчёте каждой его составляющей;
перепад давления между основной и обратной магистралью не должен превышать 2 Бар;
отсутствие регулировки температурного режима на выходе.

Такое устройство получило широкое распространение, в тепломагистралях многоквартирных строений благодаря своей эффективности работы при резких перепадах тепловых и гидравлических режимов в отопительной системе.

Распространённые поломки элеваторного узла

Основные неисправности элеватора отопительной системы могут быть вызваны выходом из строя самого прибора из-за засорения или увеличения внутреннего диаметра сопла. Также причиной поломки может быть засорение грязевика, поломка запорной арматуры и сбой настройки регулятора.

Определить поломку элеваторного узла системы отопления можно по перепаду температурного режима до и после прибора. При обнаружении сильного перепада можно констатировать поломку элеватора из-за засорения или увеличения сопла в диаметре. Но вне зависимости от поломки диагностика проводится сертифицированными специалистами. При засорении элеваторного узла выполняется его прочистка.

Если увеличился первоначальный диаметр из-за коррозии, то произойдёт полная разбалансировка всей отопительной системы. При этом радиаторы в помещениях на верхнем этаже не будут получать тепловую энергию в полном объёме, а батареи в нижних квартирах будут сильно перегреваться. Для устранения проблемы выполняется замена сопла на новый аналог с необходимым диаметром.

Выявить засорение грязевиков в элеваторном узле отопления можно благодаря изменению показаний датчиков давления, расположенных непосредственно до и после устройства. Для удаления загрязнений в тепловой системе выполняется их сброс с помощью крана, расположенного в нижней части грязевика. Если такие действия не дают положительных результатов, то выполняется демонтаж и механическая чистка прибора.

Альтернативный вариант тепловой схемы

Благодаря новым технологиям, которые нашли своё применение и в схеме отопления многоквартирных зданий появилась возможность замены элеватора более совершенным устройством. Автоматизированная система управления отоплением – полноценная альтернатива стандартному элеваторному узлу. Но стоимость такого устройства намного выше, хотя его использование более экономично.

Основным предназначением автоматизированного узла является управление температурным режимом и расходом теплоносителя внутри отопительной системы в зависимости от температуры за её пределами. Для работы такого узла обязательно наличие источника электроэнергии достаточно большой мощности. Но, несмотря на все инновации в сфере отопительных технологий элеваторный узел по-прежнему пользуется популярностях в коммунальных организациях.

На сегодняшний день популярностью пользуются элеваторы в системе отопления с электрическим приводом регулировки. Помимо этого появляется возможность контроля расхода теплоносителя без вмешательства со стороны человека. Из-за того, что такое оборудование обладает неопровержимыми преимуществами, нет никаких предпосылок, что в ближайшее время коммунальные предприятия будут производить его замену.

Оцените статью: Поделитесь с друзьями!

система отопления и что это такое, схема в многоквартирном доме

В тепловых пунктах старых многоквартирных домов можно увидеть элеваторный узел. Оборудование, установленное много десятков лет назад, продолжает исправно работать и обеспечивать передачу теплоэнергии по всем точкам. Почему не стоит торопиться менять морально устаревшее оборудование. Итак, что представляет собой узел и как работает – в этом следует разобраться подробнее.

Что такое элеваторный узел?

Элеваторный узел системы отопления – это устройство определенного типа, выполняющее функции инжекционного или водоструйного насоса. Основные задачи – повышение давления внутри отопительной системы, увеличение прокачки теплоносителя по сети, повышение роста объема.

Прочный тепловой узел может транспортировать значительно перегретый теплоноситель, что выгодно с экономической стороны. Например, одна тонна воды, нагретая до +150 С, содержит намного больше тепловой энергии, чем тот же объем с показателями +90 С. Применение теплового узла обеспечивает быстрое перемещение носителя по системе, при этом без обращения жидкой субстанции в пар – свойство объясняется постоянно поддерживаемым давлением, которое удерживает носитель в агрегатном жидком состоянии.

Принцип работы и схема узла

Алгоритм работы элеваторной перемычки:

Нагретый теплоноситель проходит через патрубок в направлении сопла, затем под давлением течение ускоряется и запускается эффект водоструйного насоса. Поэтому пока вода проходит через сопло, обеспечивается циркуляция носителя в системе.
В момент прохода жидкости через смесительную камеру уровень напора снижается до нормального и струя, попадая в диффузор, обеспечивает разрежение в камере смешивания. По эффекту эжекции теплоноситель с повышенным показателем давления увлекает через перемычку воду, которая возвращается из сети отопления.
Перемешивание охлажденного и нагретого потока происходит в камере элеватора отопления, поэтому при выходе из диффузора температура потока снижается до +95 С.

Рассмотрев, что такое тепловой узел в многоквартирном доме, принцип работы элеватора, следует знать, что для нормальной функциональности агрегата важно обеспечить должный перепад давлений в магистрали и обратной линии. Разница показателей нужна для преодоления гидравлического сопротивления отопительной системы в доме и самого прибора.

Совет! Для улучшенного сопротивления потоков перемычку в трубопровод обратного потока врезают под углом в 45 градусов.

Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами. Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

левый патрубок выглядит как сопло, сужающееся до расчетного диаметра;
сразу за соплом находится цилиндр смесительной камеры;
присоединение обратной магистрали достигается за счет нижнего патрубка;
патрубок справа представляет собой диффузор с расширением, который направляет горячую воду в отопительную систему.

Подробная схема элеваторного узла отопления необходима при подключении системы. Соединение осуществляется так: левый патрубок – к подающей магистрали центральной сети, нижний – к трубопроводу с подачей обратного потока. Отсекающие задвижки нужно ставить с обеих сторон, дополняя их сетчатым фильтром, который нужен для отсеивания крупных частиц и вкраплений. Также конструкция теплового пункта дополняется манометрами, термометрами и счетчиками учета тепла.

Преимущества и недостатки теплового узла

Несмотря на моральную устарелость оборудования, простота конструкции и невысокая стоимость объясняют востребованность элеватора отопления. Прибор не нужно подключать к электросети, он работает энергонезависимо. Многие пользователи утверждают, что схема нерациональна и при низком КПД (до 30%) прибора, следует снизить нагрев теплоносителя, отказавшись от узла.

Но если убрать элеватор отопления, то диаметр труб магистрали придется значительно увеличить, чтобы обеспечить нормальное течение теплоносителя с пониженной температурой, а это приведет к дополнительным расходам. Поэтому отказываться от струйного насоса преждевременно.

Рекомендуем к прочтению:

К недостаткам относят невозможность управления температурой воды, но при использовании приборов с регулировкой диаметра сопла минус нивелируется. Регулировка сопла поможет управлять скоростью подаваемого теплоносителя, изменять параметры разрежения в камере смесителя и, как следствие, контролировать температуру подачи воды.

Расчет элеваторного узла

Первое, что нужно сделать, это рассчитать размер диаметра смесительной камеры и подобать нужный номер прибора, а потом определить параметры рабочего сопла. Формула для расчетов диаметра инжекционной камеры следующая:

Расчет ведется в сантиметрах, а обозначение Gпр – объем расхода подогретой воды в отопительной системе дома уже с учетом гидравлического сопротивления жидкости.

Для расчета указанной величины пригодится следующая формула:

Где буквы обозначают:

Q – это объем тепла (ккал/ч), которое расходуется на прогрев всей системы строения;
Tсм – показатель температуры носителя при выходе из тройника элеватора;
T2о – показатель температуры в линии обратного потока;
h – уровень сопротивления, выражаемый в метрах водного столба.

Сопротивление учитывается по всей разводке системы отопления, включая радиаторы. А чтобы рассчитать количество килокалорий, необходимо ватты умножить на коэффициент 0,86.

Например, если реальный расход составляет 10 тонн воды в час, то диаметр камеры смесителя должен быть равен 2,76 см – итого требуется смеситель №4 с камерой равной 30 мм. Для выяснения показателя диаметра в самой узкой части сопла (расчет в мм) пригодится формула:

Рекомендуем к прочтению:

Обозначения: Dr – это параметры инжекторной камеры в см, u – коэффициент смешивания, а показатель Gпр уже известен.

Остается только найти коэффициент инжекции по формуле:

Тут известны все показатели кроме T1 – это температура горячей воды на входе в прибор элеватора. Предположим, что температура равна 150 С, а показатель температуры обратки 90 С и 70 С, получается, что искомый параметр Dc при расходе в 10 тонн в час составляет 8,5 мм.

Выяснив уровень напора Hр на входе в узел отопления со стороны центральной системы, определить диаметр сопла можно по формуле:

Важно учитывать, что в последней формуле итоговое выражение исчисляется сантиметрами. Теперь разобравшись, как рассчитать элеваторный узел системы отопления, поняв, что это такое, можно без труда подобрать прибор для замены.

Частые поломки и методы ремонта

Несмотря на то, что типовая схема элеваторного узла отопления проста, прибор может выйти из строя. Причины разные: засоры, увеличение диаметра сопла, забитые грязевики или нарушение настройки, поломка регуляторов, арматуры.

Рассмотрим варианты устранения неполадок:

Засорение сопла. Снять и прочистить прибор.
При увеличении параметров диаметра сопла из-за коррозии, сверления, сопло нужно менять на новое с показанным расчетным диаметром. В противном случае система быстро придет в негодность, собьется баланс обмена и приборы, установленные на нижних этажах дома, начнут перегреваться, а радиаторы на верхних этажах недополучат тепло.
Засорение фильтров (грязевиков). Неисправность определяется по увеличению перепада уровня давления. Контроль над перепадом осуществляется с помощью манометров, установленных до и после грязевиков. Засор убирается сбросом воды через кран спуска грязевика. Найти кран спуска можно в нижней части, но процедура не всегда эффективна, поэтому проще разобрать и очистить грязевик изнутри.

Поломка элеватора определяется по перепадам температуры носителя до и после прибора. Если разница в 5 градусов, то это засор или изменение диаметра сопла, при большей разнице следует сделать диагностику прибора и заменить неисправный элеватор. Выполнять процедуры диагностики и замены должен специалист с опытом и нужными инструментами.

GitHub — sandrabosk / узел-лифт

Целей обучения

После этого учебного курса вы сможете:

Создайте свой собственный лифт, используя концепции асинхронности узлов
Создайте столько запросов на лифты, сколько хотите, и сохраните их в очереди
Создание функций обратного вызова для асинхронного ответа на полученные заказы
Оригинальная идея: http://play. elevatorsaga.com/

Введение

Лифты

— обычное устройство в реальной жизни, требующее асинхронности.В этой лабораторной работе мы собираемся создать лифт, способный отвечать на различные асинхронные запросы.

У лифта будет очередь, в которой будут храниться все запросы в том порядке, в котором они были сделаны. Затем лифт будет двигаться вверх или вниз в зависимости от запрошенного следующего этажа. По прибытии на фактически запрошенный этаж он будет переходить на следующий, пока в очереди не останется больше запросов.

Требования

Подача

По завершении выполните следующие команды

  $ git add.$ git commit -m "готово"
$ git push origin master

Перейдите в свое репозиторий и создайте запрос на вытягивание — из основной ветки в исходную главную ветвь репозитория.

В поле «Имя запроса на извлечение» добавьте свое имя и фамилию, разделенные тире «-»

Результаты

В папке с начальным кодом вы найдете все файлы, необходимые для завершения игры. Отправляйте все файлы, необходимые для правильной работы игры.

Упражнение

Итерация 1

В коде starter_code у нас есть три файла:

лифт.js

Для логики лифта: прием запросов, движение вверх или вниз и т. Д.

person.js

Для класса человека с именем, начальным этажом и запрашиваемым этажом.

index.js

Главный файл, в котором используются эти классы. Не забудьте потребовать другие файлы в этом файле.

Большинство функций, которые нам нужно создать, будет в лифте .js , так что начнем с этого.

Лифт

класс

Во-первых, лифту нужны способы передвижения. О том, что запускает движение, мы позаботимся позже.

Чтобы заставить его двигаться, ему потребуется направление и текущее положение (пол). Давайте сосредоточимся на четырех основных методах:

Функция обновления должна (на данный момент) отображать текущий статус лифта, вызывая функцию log .
Функция log должна просто распечатать информацию, связанную с положением и направлением:

Функция start должна запускать setInterval вызывать функцию обновления каждую секунду
Функция stop должна остановить лифт setInterval , ожидающий запросов

Последние две функции являются ключевыми в упражнении.

Не забудьте использовать функции JavaScript, такие как setTimeout (), для создания слушателя

Итерация 2

Во второй итерации лифт должен двигаться вверх и вниз в зависимости от своего направления и будущих запросов пассажиров.

Напишите код для функции floorUp , чтобы обновить текущий этаж, увеличивая его на единицу. Итак, если текущий этаж был 0, он станет 1. Если это 3, он должен стать 4.

Затем напишите код для сестринской функции floorUp floorDown . Он должен обновить текущий этаж, вычтя единицу из текущего этажа. Итак, если текущий этаж был 6, он станет 5.

Не забывайте учитывать ограничения лифта, чтобы он не поднимался выше верхнего или ниже первого этажа.

Проверить лифт. Перейдите на верхний и нижний этажи, используя floorUp и floorDown . Отобразите его статус в консоли с помощью метода log .

Проверьте, что происходит, когда вы проходите мимо верхнего этажа и ниже первого этажа.

Итерация 3

лифтов принимают и высаживают пассажиров, поэтому мы должны будем представлять этих пассажиров в нашей программе. Давайте воспользуемся нашим классом Person для описания пассажиров.

Человек

класс

У человека должно быть три атрибута:

A наименование
A origin Floor : этаж, на котором они находятся, когда они вызывают лифт
Пункт назначения Этаж : этаж, на котором они собираются перейти на

Теперь нам нужно подумать о том, что происходит, когда человек «вызывает» лифт. В классе Elevator пора написать код для метода call . Этот метод должен получить объект человека и добавить его как запрос в очередь лифта.

Добавить весь объект человека в массив запросов. Вся эта информация понадобится лифту позже.

В более поздних итерациях лифт будет обрабатывать список запросов при движении вверх и вниз. Нам понадобится список этажей, которые должен обслуживать лифт в методе обновления и .

Итерация 4

Когда лифт перемещается вверх и вниз, он должен поднимать людей, чтобы они могли войти в лифт.

Чтобы отслеживать всех, у вас будет три разных списка:

ожидающий список : люди ждут лифта — они сделали запрос, и они ждут, когда лифт придет
пассажиров : человек в лифте
запросов : список ожидающих запросов. Этажи, на которых должен останавливаться лифт.

Список ожидания

Когда человек вызывает лифт (выполняется функция call ), мы добавляем этого человека в массив waitList . Обратите внимание, что их нет в коллекции пассажира , потому что они еще не в лифте.

Также добавьте ( originFloor ) к массиву запросов , чтобы лифт знал, где он должен остановиться, чтобы забрать пассажира.

Пассажир входит в лифт

Когда лифт поднимается на любой этаж, он должен проверить массив waitList , чтобы проверить, ждет ли там человек.Если возникает это условие:

добавить человека в массив пассажиров
удалить пассажира из списка ожидания
Добавить к лифту этаж назначения пассажира запросов

Мы покажем сообщение, чтобы указать, что только что произошло:

Юля уже зашла в лифт

Пассажир выходит из лифта

Когда лифт подъезжает к этажу, он должен проверить коллекцию пассажиров .Если место назначения пассажира Этаж совпадает с текущим этажом:

мы удалим этого человека из массива пассажира .

Мы покажем сообщение, чтобы указать, что только что произошло:

Юлия вышла из лифта

Удачи!

Дополнительные ресурсы

«Destiny 2» Все локации спящих узлов на Марсе, чтобы получить экзотический сонный симулятор

Destiny 2 Расширение Warmind от возвращает Sleeper Simulant Exotic, но вам нужно найти 15 спящих узлов, чтобы получить его.В этом руководстве мы расскажем вам все известные местоположения узлов на Марсе. Для этого вам понадобится много резонансных стержней , поэтому прочтите наше предыдущее руководство по переопределению частоты для получения более подробной информации. Покончив с домашними делами, давайте перейдем к охоте за узлами.

Если у вас возникли проблемы с поиском любого из этих мест, используйте сигналы в пользовательском интерфейсе в качестве руководства. Они укажут вам направление узла, если у вас есть частота переопределения, с которой он связан.

РАСПОЛОЖЕНИЕ УЗЛОВ СПУСКА OLYMPUS

1.Descent.Cavern.Warsat : Как только вы войдете в локацию, вы пройдете по извилистым пещерам. Вы придете к большому тайнику с PAVONIS 45. Оттуда прыгайте прямо вниз. Он спрятан в углу.

The Descent.Cavern.Warsat Node location Activision / Bungie

2. Descent.Chasm.Ledge : Рядом с Ледниковым дрейфом есть огромная пещера. В южной части этой области есть уступ, с которого можно упасть.

Расположение узла Descent.Chasm.Ledge Activision / Bungie

3.Descent.Caves.Runes : Вот вход в Penumbral Depths. Узел находится слева от него.

Расположение узла The Descent.Caves.Runes Activision / Bungie

РАСПОЛОЖЕНИЕ УЗЛОВ ЛЕДНИКА

4. Drift.Subterrane.Cliffside : Слева от входа в Затерянный сектор Ma’adim Subterrane. Вы пройдете мимо группы из двух деревьев, чтобы попасть в эту маленькую нишу. Узел внутри.

Дрифт. Субтеррейн. Расположение узла на склоне.

Activision / Bungie

5. Дрейф.Transit.Freight : На мосту большой контейнер с Узлом внутри. Это вторая, меньшая группа частей поезда, если вы едете со стороны, обозначенной «21».

Расположение узла Drift.Transit.Freight Activision / Bungie

6. Drift.Gatehouse.Catwalk : Дальше по мосту находится здание на его северо-западном конце у железнодорожных путей. В этом здании за колонной есть подиум. Узел находится на одном конце этого подиума. Вам нужно будет запрыгнуть на ящик, чтобы попасть туда.

Расположение узла Drift.Gatehouse.Catwalk Activision / Bungie

7. Drift.Transit.Foundation : Под северо-западным концом моста, справа от опоры, заправленной в скалы.

Расположение узла Drift.Transit.Foundation Activision / Bungie

8. Drift.Service.BackEnd : На пути к Брайтех вы увидите это здание. Идите туда, поднимитесь по лестнице, и Узел окажется наверху.

Расположение узла Drift.Service.BackEnd Activision / Bungie

9. Drift.Checkpoint.Elevator : Найдите здание с надписью C-67 на юго-западном конце железнодорожного моста. Войдите, поверните налево, и Узел находится в углу этой комнаты.

Расположение узла Drift.Checkpoint.Elevator Activision / Bungie

10. Drift.Flammable.Storage : С юго-западного конца железнодорожных путей вы увидите это здание, если пойдете по грунтовой дороге. Узел снова заправлен в угол.

Дрифт.Горючие.Хранилище на карте. Activision / Bungie

11.Drift.Subterrane.Chasm : В Затерянном секторе Ma’adim Subterrane вы увидите мост, который предлагает проход во вторую основную область. Он заткнут на скалах в углу под ним.

The Drift.Subterrane.Chasm Расположение узла Activision / Bungie

12 .. [Безымянный] : есть еще один узел после того, как вы пересечете мост и приблизитесь к клике.

РАСПОЛОЖЕНИЕ УЗЛОВ ПОДХОДА DYNAMO

13. Dynamo.Approach.Tree : Рядом с большой каменной аркой находится дерево. Узел сразу за этим деревом.

Расположение узла Dynamo.Approach.Tree Activision / Bungie

14. Dynamo.Approach.Arch : У основания арки тоже есть Узел.

Расположение узла Dynamo.Approach.Arch Activision / Bungie

15. Dynamo.Approach.Cavern : Это над дверью ледяной пещеры на пути к Alton Dynamo. Пройдите под входом, запрыгните на скалу слева от вас и снова прыгните налево. Вы подниметесь к месту, где находится Узел.

Расположение узла Dynamo.Approach.Cavern Activision / Bungie

РАСПОЛОЖЕНИЕ УЗЛОВ ALTON DYNAMO

16.Dynamo.Deck.Dampener : Когда вы входите в Альтон, он находится в первой комнате, спрятанной в углу за лестницей, ведущей в следующую область.

Расположение узла Dynamo.Deck.Dampener Activision / Bungie

17. Dynamo.Control.Door : Когда вы войдете в первую комнату с замороженным Ульем, поднимитесь по лестнице, поверните налево и идите налево вверх по лестнице в следующую комнату. Он находится в углу, когда вы входите.

Расположение узла Dynamo.Control.Door Activision / Bungie

18. Динамо. Наблюдение.Дверь : В комнате Кабала с выходом Распутина. При входе стреляйте во врага, затем запрыгивайте на платформу слева от вас. Он спрятан за металлической стеной.

Динамо. Наблюдение. Дверной узел. Activision / Bungie

19. Dynamo.Observation.Valkyrie : Добравшись до этого места, пройдите налево по небольшому лестничному пролету. Узел окажется в углу позади вас, как только вы подниметесь по лестнице.

20. Dynamo.Observation.Core : пройдите мимо предыдущей комнаты в этот коридор, прежде чем сразиться с волшебником высокого уровня.Узел находится на полке у большого вентилятора к потолку. Вы должны подпрыгнуть, чтобы попасть туда.

Расположение узла Dynamo.Observation.Core Activision / Bungie

21. Dynamo.Core.Brace : В комнате с волшебником поверните налево, и вы в конечном итоге придете к Узлу.

Расположение узла Dynamo.Core.Brace Activision / Bungie

22. Dynamo.Core.Catwalk : Также в комнате волшебника. Идите прямо и под мостом найдите Узел.

Dynamo.Core.Расположение узла Catwalk Activision / Bungie

23. [Безымянный] : Справа от первого коридора находится комната с кучей колонн. Он освещен, и его трудно не заметить.

Местоположение безымянного узла Dynamo Activision / Bungie

24. Dynamo.Server.Stairwell : сразу за предыдущим местом, спрятанным в углу у этой лестничной клетки.

Расположение узла Dynamo.Server. на лестничной клетке Activision / Bungie

25. Dynamo.Server.Heatshield : Когда вы достигнете этой области с пирамидой, поверните направо, налево и налево снова через лабиринт столбов.Он спрятан в углу рядом с большим щитком.

Расположение узла Dynamo.Server.Heatshield Activision / Bungie

26 . Dynamo.Coolant.Ventilation : В комнате, где вы нашли Control. Door, выстрелите в вентиляционное отверстие слева от вас, когда войдете. Используйте трубы под ним, чтобы прыгнуть внутрь. Узел находится прямо в конце вентиляционного отверстия.

Расположение узла вентиляции Dynamo.Coolant.Ventilation Activision / Bungie

РАСПОЛОЖЕНИЕ УЗЛОВ BRAYTECH FUTURESCAPE

27.Futurescape.Transit.Service : Двигайтесь направо на въездной рампе с Glacial. Следуйте по тропинке вверх, пока не увидите небольшой укромный уголок в зданиях слева от вас. Там прячется Узел.

Расположение узла Futurescape.Transit.Service Activision / Bungie

28. Futurescape.Dock.Outpost : Поднимаясь по входной рампе в область, прыгайте в это здание справа от вас. Узел находится между несколькими контейнерами для хранения прямо впереди.

Расположение узла Futurescape.Dock.Outpost Activision / Bungie

29.Futurescape.Dock.Garage : этот узел находится между двумя зданиями, где появляется установка для инъекций. Пройдите сюда, и Узел будет справа от вас.

Futurescape.Dock.Garage Расположение узла Activision / Bungie

30. Futurescape.Dock.Silo : Справа от здания Брей поднимитесь по лестнице, и вы увидите кучу танков. Узел находится за танками.

Расположение узла Futurescape.Dock. Activision / Bungie

31. Futurescape.Reception.Вид на : это в здании Брей, прямо напротив Аны. Просто поднимитесь по этой лестнице, и Узел ждет вас.

Расположение узла Futurescape.Reception.Overlook Activision / Bungie

32. Futurescape.Plaza.Console : Слева от здания Брея находится это место, кишащее Ульем. Пройдите мимо лестницы и войдите в комнату слева от вас. Узел находится там за металлическими машинами.

Расположение узла Futurescape.Plaza.Console Activision / Bungie

33.Futurescape.Plaza.Infestation : Войдите в это кишащее ульями здание. Узел находится слева сзади.

Расположение узла Futurescape.

Plaza.Infestation Activision / Bungie

34. Futurescape.Terminus.Console : Это в потерянном секторе Core Terminus. Когда вы доберетесь до этой комнаты со всеми врагами и экранами, идите налево и через освещенную дверь. Пройдите вниз по лестнице, и Узел окажется за консолью справа от вас.

Futurescape.Terminus.Расположение узла консоли Activision / Bungie

35. Futurescape.Ridgeline.Waterfall : На подходе Dynamo, вы увидите этот путь с водопадом. Узел находится под водопадом.

The Futurescape.Ridgeline.Waterfall Узел локации Activision / Bungie

РАСПОЛОЖЕНИЕ УЗЛОВ РАЗРЫВА АВРОРА

36. Аврора.Mindlab.Observation : Когда вы подойдете к большому алмазу Военного разума, поднимитесь по лестнице налево в маленькую комнату впереди. Стреляйте по плитке на полу у решетки и прыгайте вниз, чтобы получить Узел.

Расположение узла наблюдения Аврора. Activision / Bungie

37. Aurora.Mindlab.Supplies : Двигаясь в следующую комнату, пройдите прямо через дверь на улицу. Поверните направо и поднимитесь по этим лестничным пролетам. Узел спрятан за ящиками.

Расположение узла Aurora.Mindlab.Supplies Activision / Bungie

MINDLAB: РАСПОЛОЖЕНИЕ УЗЛА РАСПУТИНА

38. Mindlab.Conveyor.Junction : Когда вы войдете в Mindlab, упадите здесь налево, и вы приземлитесь рядом с большим освещенным дисплеем.Узел прямо здесь.

Расположение узла Mindlab.Conveyor.Junction Activision / Bungie

39. Mindlab.Conveyor.Bridge : доберитесь до того места, где вы впервые встретили Улей в Mindlab. Перескочите под мост к другому узлу.

Расположение узла Mindlab.Conveyor.Bridge Activision / Bungie

40. Mindlab.Elevator.Right : В той же комнате пройдите направо и спрыгивайте на нижний уровень отсюда. Узел находится на платформе ниже.

Mindlab.Elevator.Right Node location Activision / Bungie

41.Mindlab.Elevator.Service : пройдите прямо через мостовую и подпрыгните, чтобы попасть в следующую область. Поверните направо, когда путь разветвляется, и затем налево, когда пространство откроется. Поверните еще раз налево в месте, показанном ниже, и Узел ждет в конце пути.

Расположение узла Mindlab.Elevator.ervice Activision / Bungie

42. Mindlab.Overhang.Node : В предыдущей области, где он открывается некоторым врагам, поверните направо и поднимитесь по трубопроводу. Следуйте по нему прямо вверх.Поверните налево наверху и прыгайте на ближайшую платформу. Когда вы приземлитесь, идите прямо, а затем поверните налево по узкому проходу. Узел ждет в конце.

Расположение узла Mindlab.Overhang.Node Activision / Bungie

43. [Без имени] : Непосредственно перед входом в Mindlab справа.

Расположение Безымянного узла Mindlab Activision / Bungie

Это все места, которые мы знаем на данный момент, и вы получите милую эмблему, если найдете их все. Мы всего в нескольких часах от дебюта нового Raid Lair, так что в Warmind может быть еще больше узлов. Мы сделаем все возможное, чтобы вы были в курсе.

Destiny 2 теперь доступна на PS4, Xbox One и ПК. Для получения дополнительной помощи с коллекционными предметами Warmind прочтите наш список всех 40 мест для утерянных фрагментов воспоминаний.

Удалось ли найти каждый узел? Вам нравится Sleeper Simulant? Расскажите нам в комментариях!

(PDF) Диспетчеризация лифтов с использованием эвристического поиска

НЕПРАВИЛЬНОЕ ДОКАЗАТЕЛЬСТВО

Главный недостаток этого подхода для текущей работы

заключается в том, что нельзя гарантировать, что в отведенное время

достаточных узлов дерева будут иметь были проверены на

производят первые пункты назначения для каждого из лифтов.

2.3. Другие подходы

Другой связанный с поиском подход, применимый к диспетчеризации лифта

, — это итеративное углубление A * (IDA *), описанное в

Korf (1998). Принципиальным преимуществом IDA * является то, что при определении следующего состояния

требуется только сравнительная операция

, что снижает вычислительные издержки по сравнению с

с A *, который должен выполнять операции сортировки, вставки и

удаления (Korf, 1988 ). Однако один критический недостаток

IDA * в его приложении к поиску в реальном времени — это

, что если расчет решения занимает больше времени, чем разрешенный период планирования

, и тогда планировщику необходимо прервать

, A * может предоставить частичное расписание, в то время как

IDA * не гарантирует этого.

Диспетчеризация лифтов была исследована с использованием диапазона

других методов, кроме поиска. Криты и Барто (1996)

разработали решение на основе Маркова, которое использовало подход с несколькими агентами

(по одному на лифт) и рассмотрели две альтернативные реализации

, а именно, когда агенты

совместно используют сеть и где они работают в собственных

отдельных сетей. Ким, Сеонг, Ли-Кван и Ким

(1998) выбрали подходящий режим оператора лифта с помощью

, применяя нечеткие правила, входные данные которых были получены из

параметров в среде лифта (например,

количества пассажиров, желающих Чтобы подняться или спуститься по зданию

), Гудвин, Гомид и Нетто (1998) записали

лингвистических нечетких переменных, например, какой зал ожидания

для обслуживания и время ожидания каждого лифта

выдающийся зал вызовов, а затем, приняв подходящие функции принадлежности

, применили нечеткие правила для определения графика диспетчеризации

. Дальнейшие улучшения были продемонстрированы посредством контекстной адаптации, в результате чего функции корабля нечетких элементов

были изменены в соответствии с непосредственной плотностью движения

. Beielstein, Ewald, and Markon (2003)

использовали генетический алгоритм (GA) для оптимизации производительности диспетчера

, работающего под управлением нейронной сети

. принятый уровень абстракции,

неясно, как упрощающие предположения повлияют на производительность

.Сорса, Сийконен и Эхтамо (2003) рассмотрели оптимальную маршрутизацию двухэтажных лифтов,

сформулировав диспетчеризацию как задачу целочисленного программирования

и решив ее с помощью общего алгоритма. Пепайн и Кассандрас

(1997) представили диспетчеризацию на пике нагрузки как систему очередей пакетного обслуживания

и использовали динамическое программирование, чтобы показать

, что минимизация времени ожидания может быть оптимизирована с помощью пороговой политики

. Однако в среде лифта

такие пороги находятся в постоянном потоке, что требует частого повторного применения уравнений динамического программирования.Итак,

и Чан (1997) исследовали применение GA к

, определяющим динамически протяженность зон (набор смежных

этажей, обслуживаемых группой лифтов). Cortes, Larran

˜eta,

и Onieva (2003) показали, что по сравнению с диспетчером

THV, разработанным в UMIST (Barney & dos

Santos, 1985), время ожидания в обеденное время может быть уменьшенным применением GA с фиксированными хромосомами длиной

В текущей работе

был применен строгий фундаментальный подход, а именно для разработки подходящей модели A *, способной

точно представить основную природу проблемы

, включая время движения лифта и статистические модели

событий как для пассажиров, так и для лифтов.

В сочетании с правильно сформулированной эвристикой результаты

показывают, что этот подход может решить проблему диспетчеризации лифта

в существующем здании.

3. PA * и его применение для диспетчеризации лифтов

Для преодоления недостатков существующих подходов

, описанных выше, был найден альтернативный метод, который составляет

, основанный на четком понимании проблемы планирования работы лифта

. может использовать полный временной интервал, доступный для

вычислений, и, при прерывании в конце этого времени,

способен доставить график, обеспечивающий первые пункты назначения

лифтов.Поскольку ближайшая цель — дать каждому лифту

его первое назначение, важно иметь возможность найти древовидную структуру поиска

, которая предоставляет каждому лифту назначение вызовов зала

без необходимости тщательного поиска.

Prioritized A * было названо авторами так, поскольку дерево поиска

реорганизовано таким образом, что можно получить полезное решение

при минимальной глубине поиска. В общем, если

есть ptasks, которые должны быть выделены набору nresources, PA *

отдает приоритет проверке того, что ресурсы

каждый с учетом их первого назначения. В производственном процессе

это должно гарантировать, что каждая машина сразу же получит

для своей первой работы; при отправке лифтов каждый лифт составляет

с учетом его первого пункта назначения. Такая реорганизация поиска

включает обеспечение того, чтобы первые n-уровни в дереве

соответствовали ресурсам, которым необходимо выделить

задач. Это устанавливает минимальные требования к производительности для

поиска, а именно, что он должен иметь возможность развернуть дерево на

как минимум до n-го уровня (равного количеству

лифтов) за отведенное время.Пока это может быть достигнуто

, поиск может быть остановлен в любое время,

зная, что лучшее решение, найденное на данный момент, — это

. Алгоритм для PA * показан на рис. 2. Важно отметить, что реорганизация поиска в

таким образом не влияет на свойства допустимости и монотонности

, а PA * наследует обе эти особенности от

А * (Корф, 1990). Одно из преимуществ PA * по сравнению с A *

состоит в том, что, поскольку открытый набор содержит узлы только с одного уровня

расширенного дерева, только узлы на этом уровне дерева

необходимо сортировать в каждом поколении, тем самым избегая

необходимости сортировать весь набор открытых узлов, как того требует

A *.

Когда количество звонков из зала относительно велико, время

для вычисления полного поиска, вероятно, будет больше, чем

доступное время вычисления. Чтобы достичь уровня n

с минимумом отката

, эвристика должна быть

СТАТЬЯ В ПРЕССЕ

CONPRA: 2092

000

70003

0003

101

103

105

107

109

111

113

Цитируйте эту статью как: Muna Hamdi, D. Дж. Малвани, Приоритетный поиск A * в диспетчеризации лифтов в реальном времени, Control Engineering Practice (2006),

doi: 10.1016 / j.conengprac.2006.06.005.

M. Hamdi, D.J. Mulvaney / Control Engineering Practice] (]]]])]]] -]]] 4

УСТРОЙСТВО ДЛЯ ДИСПЕТЧЕРСКОГО ЛИФТА, МЕТОД И СИСТЕМА ДИСПЕТЧЕРСКОГО ЛИФТА ИСПОЛЬЗУЕТ БЛОКОВУЮ ЦЕПЬ

, ПОЛЕ

Предмет данного документа обычно относится к транзакциям цепочки блоков и, в частности, к устройству, способу и системе диспетчерского управления лифтом, использующим систему цепочки блоков.

ИСТОРИЯ ВОПРОСА

Технология цепочки блоков обеспечивает распределенное хранение данных, двухточечную передачу, механизм консенсуса и алгоритмы шифрования. Технология цепочки блоков использует механизм консенсуса для достижения математического алгоритма. Математический алгоритм устанавливает права между различными узлами в системе цепочки блоков. В технологии цепочки блоков пользователь использует уникальный адрес цепочки блоков, который представляет личность и средства пользователя, а набор общедоступных ключевых слов и частных ключевых слов используется для идентификации пользователя и средств пользователя. Настоящая личность пользователя не раскрывается в сети цепочки блоков. В лифтах предшествующего уровня техники запросы на вызов, отправленные с разных этажей, будут одинаково обрабатываться системой диспетчеризации лифтов, различные срочности и приоритеты не принимаются во внимание.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Теперь будут описаны реализации настоящей технологии в качестве варианта осуществления со ссылкой на прилагаемые фигуры.

РИС. 1 иллюстрирует блок-схему варианта осуществления системы цепочки блоков.

РИС. 2 иллюстрирует блок-схему варианта осуществления системы диспетчеризации лифта, использующей систему цепочки блоков по фиг. 1.

РИС. 3 — блок-схема варианта осуществления диспетчерского устройства лифта, использующего систему цепочки блоков, показанную на фиг. 1.

РИС. 4 — блок-схема варианта осуществления процедуры диспетчеризации лифта в устройстве диспетчеризации лифта, показанном на фиг. 3.

РИС. 5 иллюстрирует блок-схему варианта осуществления способа в системе диспетчеризации лифта, использующей систему цепочки блоков по фиг.1.

ПОДРОБНОЕ ОПИСАНИЕ

Следует принять во внимание, что для простоты и ясности иллюстрации, где это уместно, ссылочные позиции были повторены на разных фигурах для обозначения соответствующих или аналогичных элементов. Кроме того, изложены многочисленные конкретные детали, чтобы обеспечить полное понимание описанных здесь вариантов осуществления. Однако специалистам в данной области техники будет понятно, что описанные здесь варианты осуществления могут быть реализованы на практике без этих конкретных деталей.В других случаях методы, процедуры и компоненты не были описаны подробно, чтобы не затруднять понимание соответствующей описываемой соответствующей функции. Чертежи не обязательно выполнены в масштабе, а пропорции некоторых частей могут быть увеличены, чтобы лучше проиллюстрировать детали и особенности. Описание не следует рассматривать как ограничение объема описанных здесь вариантов осуществления.

Теперь будут представлены несколько определений, которые применяются во всем этом раскрытии.

В общем, слово «модуль», используемое в данном документе, относится к логике, воплощенной в аппаратном обеспечении или встроенном программном обеспечении, или к набору программных инструкций, написанных на языке программирования.Программные инструкции в модулях могут быть встроены в микропрограммное обеспечение, например, в стираемое программируемое постоянное запоминающее устройство (EPROM). Описанные здесь модули могут быть реализованы как программные и / или аппаратные модули и могут храниться на любом типе машиночитаемого носителя или другого запоминающего устройства.

Термин «содержащий» означает «включая, но не обязательно ограничиваясь этим»; он конкретно указывает на неограниченное включение или членство в так описанной комбинации, группе, серии и т. п.

Варианты осуществления настоящего раскрытия будут описаны со ссылкой на прилагаемые чертежи.

РИС. 1 иллюстрирует блок-схему варианта осуществления системы цепочки блоков. Система цепочки блоков 1 включает сеть цепочек блоков и цепочку блоков. Сеть цепочки блоков включает в себя ряд узлов. Каждый узел записывает и сохраняет остатки на счетах и адреса цепочки блоков пассажиров и операторов лифтов. Каждый пользователь, например пассажиры или операторы лифтов, использует уникальный адрес цепочки блоков для представления своей личности и средств, а также использует набор общедоступных ключевых слов и частных ключевых слов для идентификации себя и своих средств.Каждый пассажир и оператор лифта могут использовать клиентский терминал, например компьютер, смартфон или т.п., для связи и взаимодействия с любым узлом. Таким образом можно добиться вызова лифта. Например, пассажиры и операторы лифтов могут связываться с любым узлом через веб-страницу или приложение на смартфоне.

На ФИГ. 1, сеть цепочки блоков содержит четыре узла, соответственно A, B, C и D. Однако количество узлов не ограничивается четырьмя, сеть цепочки блоков может включать в себя больше узлов, не показанных на фиг.1.

В варианте осуществления операторы лифтов могут быть производителями лифтов, компаниями, занимающимися недвижимостью, или компаниями по управлению недвижимостью и т.д.

Можно понять, что каждый узел учитывает блок на основе механизма консенсуса. Когда какой-либо узел передает информацию или блок в сеть цепочки блоков, другие узлы получают и проверяют полученный блок. Когда отношение количества проверенных узлов к общему количеству узлов в сети цепочки блоков превышает заранее определенный порог, проверка сети цепочки блоков на блок считается пройденной, и все узлы могут принять и принять счет блока.

РИС. 2 иллюстрирует блок-схему варианта осуществления системы диспетчеризации лифта.

В одном варианте осуществления система диспетчеризации лифта 200 содержит контроллер вызова 201 и контроллер 202 лифта. Контроллер 201 вызовов сконфигурирован для получения секретного ключа пассажира для инициирования вызова лифта. Контроллер вызовов 201 может получить закрытый ключ пассажира путем сканирования или другими способами.Например, контроллер вызовов 201 содержит клавишу вызова 211 и сканер вызовов 213 . Когда нажата клавиша вызова , 211, , контроллер лифта , 202, переходит в обычный режим диспетчеризации, а контроллер лифта , 202, отправляет один или несколько лифтов в соответствии с текущим способом диспетчеризации. Когда личный ключ пассажира сканируется сканером вызовов , 213, , контроллер лифта , 202, переходит в режим исключительной диспетчеризации.

В одном варианте осуществления закрытый ключ может отображать или передавать код быстрого ответа (QR), сканер вызовов 213 может сканировать QR-код закрытого ключа, предложенного пассажиром, чтобы инициировать вызов лифта. Если вызов лифта не запрещен, контроллер лифта , 202, отправляет лифт пассажиру как специальный лифт для пассажира. Выделенный лифт будет идти прямо на этаж, где находится пассажир, обслуживающий пассажира.В других вариантах осуществления закрытый ключ пассажира также может быть предоставлен другими способами, например в виде штрих-кода.

РИС. 3 — блок-схема варианта осуществления диспетчерского устройства лифта.

В одном варианте осуществления диспетчерское устройство лифта , 100, может содержать запоминающее устройство 10 , по меньшей мере, один процессор 20 и процедуру диспетчеризации лифта 30 , хранящуюся в запоминающем устройстве 10 . Процедура диспетчеризации лифта 30 может выполняться по меньшей мере на одном процессоре 20 .По меньшей мере, один процессор 20, может выполнять процедуру диспетчеризации лифта 30, , чтобы выполнять этапы способа диспетчеризации лифта, например этапы S 500 -S 508 на фиг. 5. По меньшей мере, один процессор 20 может альтернативно выполнять процедуру диспетчеризации лифта 30 для выполнения функции модулей процедуры диспетчеризации лифта 30 , например, для выполнения функции модулей 101 — 106 на ФИГ. 4.

Процедура диспетчеризации лифта 30 может быть разделена на один или несколько модулей / блоков. Один или несколько модулей / блоков могут храниться в запоминающем устройстве 10, и выполняться по меньшей мере одним процессором 20 . Один или несколько модулей / блоков могут быть серией сегментов программных команд, которые могут выполнять определенные функции, и сегмент команд сконфигурирован для описания процесса выполнения процедуры диспетчеризации лифта 30, в устройстве диспетчеризации лифта , 100, .Например, процедура диспетчеризации лифта 30 может быть разделена на модуль обеспечения 101 , модуль проверки 102 , модуль широковещания 103 , модуль сохранения 104 , модуль управления 105 и модуль передачи , 106, , как показано на фиг. 4. Подробная функция каждого модуля описана на фиг. 4.

Можно понять, что блок-вид, показанный на фиг. 3 только иллюстрирует устройство диспетчеризации лифта 100 . Вид блока не следует рассматривать как ограничение устройства диспетчеризации лифта 100 . Могут быть добавлены дополнительные компоненты, или может использоваться меньшее количество компонентов, или некоторые компоненты могут быть объединены, или могут использоваться различные компоненты, не выходя за рамки этого раскрытия. Например, диспетчерское устройство лифта , 100, может содержать устройство отображения, устройство доступа к сети, шину и т.п.

По крайней мере, один процессор 20 может быть одним или несколькими центральными процессорами, или это может быть один или несколько других универсальных процессоров, процессоров цифровых сигналов, специализированных интегральных схем, программируемых вентильных матриц или других программируемых логических устройств. , дискретная логика затвора или транзистора, дискретные компоненты оборудования и т. д.По меньшей мере, один процессор 20 может быть микропроцессором или любым обычным процессором или тому подобным.

Запоминающее устройство 10 хранит процедуру диспетчеризации лифта 30, и / или модули / блоки. По меньшей мере, один процессор 20, может запускать или выполнять процедуру диспетчеризации лифта 30, и / или модули / блоки, хранящиеся в запоминающем устройстве 10 , и выполнять различные функции устройства диспетчеризации лифта , 100, .Кроме того, запоминающее устройство 10 может включать в себя энергонезависимый носитель данных, такой как жесткий диск, память, подключаемый жесткий диск, смарт-карта мультимедиа, защищенная цифровая информация, флеш-карта, по крайней мере, одно дисковое запоминающее устройство, флеш-память. , или другой временный носитель информации.

РИС. 4 иллюстрирует блок-вид варианта осуществления процедуры диспетчеризации лифта 30 .

Процедура диспетчеризации лифта 30 может включать в себя модуль обеспечения 101 , модуль проверки 102 , модуль вещания 103 , модуль сохранения 104 , модуль управления 105 и модуль передачи 106 .В одном варианте осуществления модули могут храниться в запоминающем устройстве 10, и могут выполняться по меньшей мере на одном процессоре 20 . Можно понять, что в других вариантах осуществления модули могут быть инструкциями или встроенным программным обеспечением по меньшей мере в одном процессоре 20 .

Обеспечивающий модуль 101 сконфигурирован для обеспечения интерфейса хранимой стоимости и интерфейса потребления для пассажира, чтобы экономить виртуальную валюту через интерфейс хранимой стоимости и инициировать вызов лифта через интерфейс потребления.

В варианте осуществления в системе цепочки блоков 1 любой пользователь может использовать ключевое слово private для перевода средств пользователя на адрес цепочки блоков других пользователей. Каждый узел в системе цепочки блоков 1 может записывать и сохранять баланс счета и адреса цепочки блоков пассажиров и операторов лифта. Для оплаты отправляемого лифта устройство управления лифтом , 100, может предоставить интерфейс хранимых значений и интерфейс потребления, чтобы каждый из пассажиров мог сохранить виртуальную валюту и инициировать вызов лифта.В деталях, модуль , 101, пользователя может предоставлять интерфейс хранимой стоимости и интерфейс потребления, таким образом, пассажир может сохранять виртуальную валюту через интерфейс хранимой стоимости и инициировать вызов лифта через интерфейс потребления.

Например, пассажир может получить доступ к системе цепочки блоков 1 через мобильное приложение (APP), чтобы проверить баланс виртуальной валюты, хранящейся в смарт-контакте. Если на балансе недостаточно для вызова лифта, пассажир может пополнить виртуальную валюту через интерфейс сохраненной стоимости.

Проверочный модуль , 102, сконфигурирован для управления каждым из множества узлов для проверки вызова лифта, когда вызов лифта инициируется пассажиром.

В варианте осуществления проверка каждого узла может включать подтверждение того, что отправка лифта действительно инициирована пассажиром, и аутентификация текущей отправки лифта.

Например, контроллер вызовов 201 установлен в холле, в холле можно использовать один или несколько лифтов, а контроллер вызовов 201 содержит клавишу вызова 211 и сканер вызовов 213 .Контроллер вызовов 201 может управлять одним или несколькими лифтами. Пассажир может отображать или передавать QR-код закрытого ключа через приложение мобильного телефона, сканер вызовов 213 может сканировать QR-код, а сканер вызовов 213 может инициировать вызов лифта для пассажира. Сканер вызовов , 213, может установить соединение связи с узлом узлов A-D, например сканер вызовов , 213, , заранее устанавливая соединение связи с узлом A.Модуль , 102, проверки сконфигурирован для управления каждым узлом в узлах A-D для проверки вызова лифта.

В одном варианте осуществления, когда пассажир инициирует вызов лифта, модуль 102 проверки дополнительно сконфигурирован для определения того, превышает ли баланс счета пассажира предварительно определенный баланс. Предопределенный баланс может быть суммой виртуальной валюты, которая должна быть оплачена за вызов лифта. Если баланс счета пассажира больше или равен предварительно определенному балансу, считается, что пассажир может оплатить расходы на этот вызов лифта, и вызов лифта может быть проверен.Если остаток на счете пассажира меньше заранее определенного остатка, пассажир считается неспособным оплатить расходы на вызов лифта. Вызов лифта можно приостановить, и можно вывести сообщение «Недостаточно на балансе», чтобы напомнить пассажиру о необходимости хранить виртуальную валюту.

Например, пассажир показывает QR-код закрытого ключа через приложение, чтобы сканер вызовов 213 мог сканировать QR-код. Когда баланс счета пассажира меньше предварительно определенного баланса, приложение может выводить сообщение, указывающее на недостаточный баланс, или модуль предупреждения, установленный в холле, выводит сообщение о недостаточном балансе, например, модуль голосового предупреждения и модуль текстового предупреждения. .

Модуль широковещательной передачи , 103, сконфигурирован для широковещательной передачи проверенной переданной информации в систему цепочки блоков 1 , когда проверка вызова лифта узлом из множества узлов пройдена.

В варианте осуществления, когда проверка любого узла в системе цепочки блоков 1 передается на вызов лифта, модуль 103 широковещательной передачи может транслировать переданную информацию проверки другим узлам. Например, узел A может транслировать переданную информацию о проверке в другие режимы B-D, а также может принимать широковещательную передачу переданной информации о проверке от других узлов B-D.

Модуль сохранения , 104, сконфигурирован для сохранения информации о потреблении вызова лифта, инициированного пассажиром, когда количество проверенной переданной информации, полученной узлом, превышает первое заданное значение.

В варианте осуществления сеть с цепочкой блоков может достичь консенсуса в отношении вызова лифта, когда количество проверенной переданной информации, полученной узлом, превышает первое заданное значение. Узел может учитывать блокировку, сгенерированную в текущей диспетчеризации лифта.Модуль сохранения , 104, может сохранять информацию о потреблении вызова лифта. Информация о потреблении вызова лифта может быть сообщением об успешном вызове лифта или сообщением о том, что вызов лифта неуспешен (например, вызов лифта неуспешен из-за недостаточного баланса).

Например, когда количество проверенной переданной информации, полученной узлом A, больше, чем первое заданное значение, и сеть цепочки блоков достигает консенсуса относительно вызова лифта, модуль сохранения 104 сохраняет блок вызов лифта, инициированный пассажиром в узел А.

В варианте осуществления первое заранее определенное значение может быть установлено согласно механизму консенсуса. Например, первое заданное значение может быть установлено равным ⅔ от общего числа узлов.

Модуль управления 105 сконфигурирован для управления контроллером 202 лифта для отправки лифта пассажиру в качестве выделенного лифта, когда вызов лифта успешен.

В одном варианте осуществления, когда вызов лифта успешен, модуль управления 105 может управлять контроллером лифта 202 , чтобы направить лифт к пассажиру в качестве специального лифта, лифт будет идти прямо на этаж, где пассажир предназначен для перевозки пассажира.

В одном варианте осуществления лифт, назначенный пассажиру контроллером лифта 202 , предпочтительно является пустым лифтом без пассажиров.

Модуль перевода , 106, сконфигурирован для перевода первой суммы виртуальной валюты со счета пассажира на счет оператора лифта, когда вызов лифта успешен.

В варианте осуществления первая сумма виртуальной валюты представляет собой предварительно установленную плату за звонок, предварительно установленную оператором лифта.Когда вызов лифта успешен, модуль , 106, перевода может перевести первую сумму виртуальной валюты со счета пассажира на счет оператора лифта, чтобы произвести оплату за эксклюзивный вызов лифта. В других вариантах осуществления первая сумма может быть определена путем вычитания льготной цены из платы за звонок, предварительно установленной оператором лифта.

РИС. 5 иллюстрирует блок-схему варианта осуществления способа диспетчеризации лифта.Проиллюстрированный порядок блоков является только иллюстративным, и порядок блоков может быть изменен.

На этапе 500 предоставление интерфейса хранимой стоимости и интерфейса потребления для пассажира, чтобы сэкономить виртуальную валюту через интерфейс хранимой стоимости и инициировать вызов лифта через интерфейс потребления.

На этапе , 502, , управление каждым из множества узлов для проверки вызова лифта, когда вызов лифта инициируется пассажиром.

На этапе 504 проверка широковещательной передачи передала информацию в систему цепочки блоков 1 , когда пройдена проверка вызова лифта узлом из множества узлов.

На этапе 506 сохраняется информация о потреблении вызова лифта, инициированного пассажиром, когда количество проверенной переданной информации, полученной узлом, превышает первое заданное значение.

На этапе 508 управление контроллером лифта 202 для отправки лифта пассажиру в качестве выделенного лифта, когда вызов лифта успешен.

Следует подчеркнуть, что описанные выше варианты осуществления настоящего раскрытия, включая любые конкретные варианты осуществления, являются всего лишь возможными примерами реализаций, изложенными для ясного понимания принципов раскрытия. В вышеописанный (ые) вариант (ы) осуществления раскрытия могут быть внесены многие изменения и модификации без существенного отклонения от сущности и принципов раскрытия. Предполагается, что все такие модификации и вариации включены в объем этого раскрытия и защищены следующей формулой изобретения.

Моделирование лифта — двусвязный список

1. По умолчанию лифт всегда начинает работать с 1 этажа.

2. Алгоритм должен поддерживать 2 отдельных направления: вверх и вниз.

3. Алгоритм должен поддерживать 2 отдельных требования: «войти» и «выйти».

4. Где бы лифт ни находился, он всегда движется в одном и том же направлении, если только нет пассажиров и людей, ожидающих лифта с просьбой «войти».

5. Когда лифт перестает двигаться в одном направлении, он проверяет, есть ли дополнительные запросы на вход. Лифт не двигается снова, пока не получит запрос на перемещение.

6. Как только лифт начинает движение, запросы на «вход» могут быть прекращены до тех пор, пока лифт не остановится и не перестанет подниматься или опускаться в том же направлении . Другими словами, лифт не двинется в обратном направлении, пока вы не получите запрос на перемещение.

Подход к моделированию лифта следующий:

1.Ниже описаны события, которые вам нужно будет смоделировать. Есть 2 типа событий: «GET ON» и «MOVE». Поскольку они исправлены мной, вы можете поместить их в массив, если хотите. Каждое событие может содержать максимум 3 части информации, как описано в пункте 2.

2. «GET ON» имеет 2 параметра: номер этажа, на котором человек или люди войдут в лифт, и номер этажа, на котором человек (люди) выйдут. «MOVE» не имеет параметров, но вы можете назначить 2 параметра с нулевыми значениями, чтобы эти 2 события были параллельны.

3. Реализуйте лифт как двусвязный список. Когда лифт движется вверх, от головы следует определять, куда идти дальше. Когда он движется вниз, он следует от хвоста назад.

4. Когда больше нет узлов в том же направлении, в котором движется лифт, он проверяет массив на предмет своих следующих запросов и либо перемещает, либо добавляет запросы «войти». Затем он продолжает двигаться в том же направлении, в котором он двигался, если сейчас есть запросы в этом направлении, или он меняет направление, чтобы подбирать людей.Если весь список пуст, он возвращается на 1-й этаж, чтобы ждать.

5. Узлы двусвязного списка должны содержать два элемента информации: номер основного этажа, на котором следует остановиться, и, для прибывающего пассажира, номер дополнительного этажа, представляющий «выход». Вы не можете добавить «выход» в качестве узла, пока пассажир не сядет. В противном случае вы можете попытаться выпустить пассажира, которого еще нет в лифте.

6. Подводя итог, когда вы выбираете запрос «GET ON», добавляйте его в список вместе с «get off» в качестве дополнительного параметра.Когда «GET ON» удовлетворен, вы удаляете его узел и добавляете узел «get off».

СПИСОК СОБЫТИЙ

GET ON 4,6 (означает, что человек хочет войти в 4 и выйти в 6)

ПЕРЕМЕЩЕНИЕ

ВКЛЮЧИТЬ 8,2

ПОЛУЧИТЬ 1,5

ВКЛЮЧИТЬ 9,3

ПЕРЕМЕЩЕНИЕ

ВКЛЮЧИТЬ 10,2

ВКЛЮЧИТЬ 7,4

ПЕРЕМЕЩЕНИЕ

ПОЛУЧИТЬ 1,7

ПЕРЕМЕЩЕНИЕ

ПРИМЕЧАНИЕ: «MOVE» заставляет лифт двигаться (a) в том же направлении, если есть запросы, (b) в противоположном направлении, если есть запросы, или (c) вниз до 1, если запросов в списке нет.

Выходные данные этой программы должны идентифицировать каждую из остановок лифта и определять, выходят ли люди, садятся на них или и то, и другое. Вы должны произвести вывод, когда встретите инструкцию MOVE. Другими словами, должно быть 4 отдельных выхода, каждый из которых идентифицирует набор этажей и действия «войти» или «выйти».

% PDF-1.4 % 651 0 объект > эндобдж xref 651 30 0000000016 00000 н. 0000000969 00000 н. 0000001324 00000 п. 0000001476 00000 н. 0000002151 00000 п. 0000002577 00000 н. 0000002787 00000 н. 0000003362 00000 н. 0000003403 00000 п. 0000003969 00000 н. 0000004199 00000 н. 0000004229 00000 н. 0000006361 00000 п. 0000006384 00000 п. 0000006612 00000 н. 0000007183 00000 н. 0000007407 00000 н. 0000007816 00000 н. 0000027590 00000 н. 0000027669 00000 н. 0000027876 00000 н. 0000059516 00000 п. 0000062195 00000 п. 0000073932 00000 п. 0000092877 00000 п. 0000092955 00000 п. 0000093034 00000 п. 0000093113 00000 п. 0000001615 00000 н. 0000002129 00000 н. трейлер ] >> startxref 0 %% EOF 652 0 объект МА ГОС ת) >> >> / LastModified (MA GOS ת) / MarkInfo> / Контуры 42 0 R >> эндобдж 653 0 объект 9 ^ ܜ xrc «P ؎ =) / U (F * w + B5˥ + QN) / П-12 / V 1 / Длина 40 >> эндобдж 654 0 объект > эндобдж 679 0 объект > поток ] h YeB} ӜR a23,8S & F} B25-nwGhjY> M: c = kVTEα] cI ~ N b } o $ M6y.7 / \ Բ gbvuFb $ ŗ [= Ʒ͔gUyA * c ߔ s [J & 1I9GiT3j- / BX> ņEy |> /! & конечный поток эндобдж 680 0 объект 406 эндобдж 655 0 объект > / ExtGState> / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageB] >> / Содержание 662 0 руб. / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Повернуть 0 / StructParents 0 >> эндобдж 656 0 объект > эндобдж 657 0 объект > эндобдж 658 0 объект [ / ICCBased 672 0 R ] эндобдж 659 0 объект > эндобдж 660 0 объект > эндобдж 661 0 объект / DeviceGray эндобдж 662 0 объект > поток 7AtsJ «ɝ`Pѱ #% 1_ | L8} ғ] Q`! ELu3i * eRi ~ ީ4 ujP, ŒԟDd) мм% fCEd ֨%> 4 Qs.JaTcW-j | gIS7lŴ $ @ *}! O $ EM + c; JrDO iZDG

Все локации спящих узлов в Destiny 2: Warmind

Узнайте, как получить экзотический имитатор сна Destiny 2, отслеживая каждый из узлов сна в расширении Warmind.

The Sleeper Simulant возвращается в дополнении Destiny 2: Warmind, но игрокам, желающим заполучить экзотическое оружие, придется немало потрудиться. Среди других требований, таких как побочные миссии и количество убийств, игрокам, желающим разблокировать Sleeper Simulant, необходимо будет приобрести четыре резонансных стержня и, в конечном итоге, найти несколько разных спящих узлов, разбросанных по разным локациям.

Объединение резонирующих стержней создает частоту переопределения, и игроки могут навести курсор на частоту переопределения в меню, чтобы увидеть строку символов, которая чем-то похожа на расположение каталога файлов. Каждая из этих строк будет содержать подсказку к местонахождению одного из 40 спящих узлов, то есть Drift.Gatehouse.Catwalk указывает игрокам на локацию Glacial Drift вокруг подиума возле сторожки.

Сами Sleeper Nodes не должно быть слишком сложно найти, если игрок находится в нужном месте: когда он находится поблизости, будет звучать новая музыкальная реплика, и освещение окружающей среды изменится, давая игрокам знать, что они близко.Вот посмотрите на все локации Destiny 2: Warmind Sleeper Node. Воспользуйтесь ссылками ниже, чтобы перейти в соответствующий раздел:

После разблокировки Sleeper Simulant убедитесь, что у вас есть экзотический катализатор Sleeper Simulant!

Узлы спуска на спуске Olympus

Чтобы найти узел Descent.Cavern.Warsat , направляйтесь к Glacial Drift, а затем в пещеры на юге. Оказавшись у разбившегося Warsat, посмотрите на обрыв позади Warsat, чтобы найти узел.

Узел Descent.Chasm.Ledge можно найти в системе пещер к югу от Ледникового Дрейфа. Пройдите через систему пещер, мимо разбившегося Warsat, прижимаясь к левой стене до самого утеса. Посмотрите через губу, чтобы увидеть узел Sleeper.

Узел Descent.Cave.Runes Спящий узел находится к югу от Ледникового Дрейфа у входа в Полутеневые Глубины. Направляйтесь в пещеры и следуйте по пути к дверному проему в Полутеневые глубины, он будет заблокирован цепями Улья.Слева находится узел Sleeper у края обрыва.

Шпальные узлы ледникового дрейфа

Узел Drift.Subterrane.Cliffside можно найти на левой стороне входа в Затерянный сектор субтеррейна Маадим в Ледниковом дрейфе. От точки возрождения в Glacial Drift идите направо, чтобы добраться до входа в Затерянный сектор. Зайдя в пещеру, посмотрите налево, чтобы увидеть узел Спящего рядом с мертвым деревом.

Дрифт .Узел Transit.Freight находится на вершине моста в Glacial Drift. Пройдите налево от точки возрождения на мост, узел будет внутри частично открытого ящика, сидящего отдельно на своем участке поезда.

Узел Drift.Gatehouse.Catwalk можно найти в здании справа от точки быстрого перемещения Glacial Drift. Пройдите внутрь здания и используйте коробку, чтобы добраться до помоста, идущего вдоль верхних сторон комнаты. Узел находится на левом подиуме.

Узел Drift.Transit.Foundation в Ледниковом дрейфе, ниже главного моста. От точки возрождения идите вправо, чтобы увидеть узел за валуном, спрятанным между мостом и землей.

Узел Drift.Service.BackEnd находится в Glacial Drift, в небольшом здании на пути к Braytech Futurescape. Направляйтесь налево от возрождения и в туннель к Брайтеху и посмотрите вправо, чтобы увидеть лестницу, наверху будет узел.

Узел Drift.Checkpoint.Elevator находится в Glacial Drift, слева от возрождения в здании у моста. Поднимитесь к мосту и найдите здание с надписью C-67, узел находится внутри, в маленькой боковой комнате.

Узел Drift.Flammable.Storage находится в здании слева от точки появления Glacial Drift. Следуйте по тропинке налево к подходу Dynamo, чтобы найти небольшое здание у двух высоких бункеров, узел находится внутри небольшого здания.

Узел Drift.Subterrane.Chasm расположен в Затерянном секторе Субтеррейна Маадим в Ледниковом дрейфе. Пройдите в Затерянный сектор, пройдите мимо первого моста в пещеру с разбившимся кораблем. Следуйте по тропинке вниз и загляните под следующий каменный мост, чтобы найти узел.

До сих пор безымянный узел Затерянный сектор может быть расположен не слишком далеко от моста, когда игрок направляется к Кабалу.

Динамо-шпальные узлы

Динамо .Узел Approach.Tree можно найти в Dynamo Approach, прямо напротив обрыва. Ищите мертвое дерево у каменной арки, за ним и по направлению к обрыву находится узел Sleeper.

Узел Dynamo.Approach.Arch Sleeper находится на открытой площадке Dynamo Approach. Посмотрите на основание большой каменной арки, чтобы найти ее. Этот узел Sleeper может быть связан с конкретной миссией, поэтому он, скорее всего, исчезнет или не будет виден, пока эта миссия не станет доступной.

Динамо .Подход. Узел пещеры можно найти в Подходе к Динамо, над входом в пещеру по направлению к Динамо Альтон. Войдите в пещеру и, как только станут видны ледяные сталактиты, развернитесь, узел Sleeper находится над входом.

Alton Dynamo Sleeper Nodes

Узел Dynamo.Deck.Dampener расположен прямо в Alton Dynamo после прыжка через пропасть на подземную конструкцию. Следуйте по тропинке и посмотрите налево от лестницы, узел находится в углу.

Узел Dynamo.Control.Door находится во второй главной комнате в Альтон Динамо. Перепрыгните через пролом в Альтон Динамо, обойдите тропу и пройдите через алмазные двери. Поверните налево, поднимитесь по правой лестнице и пройдите через следующую алмазную дверь. Повернитесь направо, чтобы найти узел Спящего рядом с дверью.

Узел Dynamo.Coolant.Ventilation можно найти в Alton Dynamo, спрятанный за бьющейся вентиляционной решеткой.Перепрыгните через пролом из пещеры в Альтон Динамо и продолжайте движение по главной дороге вглубь объекта. Пройдите через первую группу алмазных дверей, поверните налево и посмотрите направо в большой комнате. Стреляйте в вентиляционную решетку, чтобы сбить ее, затем забирайтесь наверх. Пройдите через решетку в небольшую комнату, чтобы найти узел.

Узел Dynamo.Observation.Door можно найти в Hellas View на открытом воздухе. Перепрыгивайте через брешь в Альтон Динамо и следуйте по главной дороге.Пройдите через первый набор алмазных дверей и поверните налево. Идите к пещере снаружи, затем посмотрите через левую стену, чтобы увидеть узел Спящего, сидящий на выступе.

Узел Dynamo.Observation.Valkyrie расположен в Hellas View, в пещеристой внешней области. От прыжка до Alton Dynamo пройдите через первую группу ромбовидных дверей и поверните налево. Продолжайте движение по объекту, чтобы выйти на внешнюю территорию. Поверните направо и обойдите внешнюю территорию, чтобы добраться до узла, сидящего на поднятой платформе.

Узел Dynamo.Observation.Core находится в Hellas View, сразу за внешней частью объекта. Перепрыгивайте через брешь в Альтон Динамо и следуйте по главной дороге. Пройдите через первый набор алмазных дверей и поверните налево. Продолжайте движение к пещере снаружи, а затем пройдите через следующую алмазную дверь с другой стороны. Остановитесь в этой маленькой комнате и посмотрите над дверным проемом, чтобы увидеть узел Спящего.

Динамо .Узел Core.Brace можно найти глубоко в Hellas View. Начиная со входа в Alton Dynamo, перепрыгните через пропасть и следуйте по главной дороге, через первую группу ромбовидных дверей и поверните налево. Продолжайте движение по объекту, пока не дойдете до последней комнаты, полной Улья и Волшебника. Подпрыгните на верхний правый балкон, чтобы найти узел возле перил.

Узел Dynamo.Core.Catwalk находится глубоко внутри Hellas View. Из пещеры, ведущей к Alton Dynamo, перепрыгните через пропасть и следуйте по главной дороге.Пройдите через первый набор алмазных дверей и поверните налево. Продолжайте идти по этому основному пути, проходя через ромбовидные двери, коридоры и открытую площадку до конца. В последней комнате есть Волшебник и еще какой-то Улей, узел находится под мостом.

Спальный узел без названия Alton Dynamo стоит прямо на открытом воздухе в коридоре в окружении различных столбов.

Узел Dynamo.Server.Stairwell спрятан в серверной комнате глубоко внутри Alton Dynamo.Из пещеры, ведущей к Alton Dynamo, перепрыгните через пропасть и бегите по главной дороге. Пройдя через первые двойные двери, поверните направо и следуйте по коридору в серверную. Бегите в центр комнаты и спускайтесь по левой лестнице. Найдите еще одну лестницу немного правее, узел Sleeper спрятан под ними.

Узел Dynamo.Server.Heatshield Sleeper находится внутри Alton Dynamo, в серверной комнате в глубине здания.Начиная с прыжка в Альтон Динамо, следуйте по главной дороге и, пройдя первый набор ромбовидных дверей, поверните направо, чтобы попасть в серверную. Узел находится в правой части серверной, за большим генератором.

Спальные узлы Braytech Futurescape

Узел Futurescape.Transit.Service можно найти к югу от Braytech Futurscape, вдоль путей метро. Следуйте по следам и ищите выемку в левой стене, чтобы найти узел Sleeper.

Узел Futurescape.Dock.Outpost находится на крыше здания рядом с железнодорожной линией, которая соединяет Braytech Futurescape с Glacial Drift. Начиная с точки появления Braytech, поверните направо и направляйтесь к следам, ведущим к Glacial Drift. Запрыгните на первое здание рядом с рельсами и осмотритесь, чтобы найти узел.

Узел Futurescape.Dock.Garage находится справа от Braytech Futurescape, между двумя зданиями.От точки быстрого движения Braytech поверните направо и пройдите между зданием, помеченным цифрой 03, а затем немного поверните направо, чтобы увидеть еще два здания. Пройдите между этими двумя следующими зданиями, чтобы найти узел Sleeper за ножничным подъемником.

Узел Futurescape.Dock.Silo находится справа от здания Брея, за тремя большими цилиндрическими силосами.

Узел Futurescape.Reception.Overlook Sleeper можно найти внутри здания Braytech Futurescape, напротив Аны Брей, на балконе.

Узел Futurescape.Plaza.Console находится в здании слева от здания Braytech Futurescape. От точки возрождения поверните немного влево и следуйте по дорожке к задней части области. Пройдите под мостом и найдите маленькую дверь, ведущую в небольшую комнату. Узел Sleeper находится в углу комнаты, рядом с группой компьютеров.

Узел Futurescape.Plaza.Infestation находится в комнате, где можно найти вход в Затерянный сектор Core Terminus.От точки возрождения пройдите немного влево и войдите в первое здание слева, обозначенное цифрой 02. Пройдите по коридору в комнату, кишащую ульем, узел будет на возвышении сзади.

Узел Futurescape.Terminus.Console можно найти внутри Затерянного сектора Core Terminus. От точки появления Braytech Futurescape идите немного налево, чтобы найти вход в Затерянный сектор в комнате, зараженной Ульем. Пройдите глубоко в Затерянный сектор и найдите комнату с красными колоннами с прикрепленными к ним экранами, узел будет в правой части комнаты.

Узел Futurescape.Ridgeline.Waterfall находится слева от узла быстрого перемещения Braytech Futurescape. Следуйте по тропинке и ищите воду, стекающую со скалы.

Aurora Reach Sleeper Nodes

Узел Aurora.Mindlab.Observation находится внутри Braytech Futurescape, под решеткой в полу. Пройдите в здание и следуйте по коридору слева. Поднимитесь по ступеням слева от статуи Военного разума и сразу же остановитесь, пройдя мимо ящиков, сложенных слева.Отверстие в решетке находится с правой стороны этой соединительной комнаты, спрыгните вниз, чтобы найти узел Спящего.

Узел Aurora.Mindlab.Supplies находится в районе Braytech Futurescape, сразу за статуей алмаза Warmind и на следующей открытой площадке. Пройдите через здание, мимо статуи Распутина и выйдите на улицу Аврора Рич. Поднимитесь по левой стороне области, не обращая внимания на Улей, и найдите узел, расположенный за несколькими ящиками.

Mindlab: Узлы-спящие Распутина

Модель Mindlab.Узел Conveyor.Junction находится сразу за входом в загрузочный экран Mindlab, область через Braytech Futurescape. После попадания в область Mindlab: Rasputin, спрыгните с подиума слева и развернитесь, чтобы увидеть узел, сидящий у стены.

Узел Mindlab.Conveyor.Bridge находится на Авроре Рич, на пути, ведущем в камеру Распутина. Выйдя из здания Braytech Futurescape и пройдя через небольшой трубчатый туннель, продолжайте движение к следующей открытой площадке, где находятся несколько ульев.Посмотрите под мостом, где стоит Рыцарь, чтобы найти узел Спящего.

Узел Mindlab.Elevator.Right можно найти возле камеры Распутина, через здание Braytech Futurescape. Пройдя через Mindlab, сразу же идите направо и спуститесь по лестнице на нижнюю платформу, узел Sleeper будет сидеть рядом с дверью.

Узел Mindlab.Elevator.Service находится рядом с камерой Распутина, в районе Braytech Futurescape.Пройдите через здание Braytech, выйдите в Aurora Reach, через Mindlab и на структуру Распутина. Поднимитесь на второй уровень и вместо того, чтобы взбираться на мостик из трубы, где появляется Аколай, поверните налево, чтобы увидеть узел Спящего, спрятанный рядом со зданием.

Узел Mindlab.Overhang.Node расположен в здании Braytech Futurescape прямо возле камеры Распутина. Пройдите через Braytech, через тонкую трубу в зону Mindlab.Продолжайте движение по структуре Распутина, не забывая подниматься по левому мостику, где появляется Аколит. Перепрыгните через пролом на платформу и осмотрите правую сторону дверного проема, чтобы найти узел.

Безымянный спальный узел Mindlab можно найти сразу за пределами Mindlab с правой стороны здания.

В последнем расширении Warmind от Bungie еще есть на что посмотреть и чем заняться, поэтому обязательно загляните в нашу стратегию Destiny 2 и коллекционный путеводитель, чтобы быть в курсе последних миссий, экзотического снаряжения, обновлений и многого другого.

Элеваторный узел что такое: Что такое элеваторный узел и как его замена поможет снизить счета за отопление?

Что такое элеваторный узел и как его замена поможет снизить счета за отопление?

Элеваторный узел: устройство, схема работы, неисправности

Элеваторный узел отопления — что это такое?

Конструктивные особенности и принцип функционирования

Неисправности

Элеваторные узлы системы отопления — что это такое, схема и расчет теплового узла с элеватором, детальное фото и видео

Принцип устройства элеваторного отопительного узла

Функциональные характеристики элеваторного узла отопления

Особенности конструкции элеваторных узлов

Альтернатива элеваторным узлам

Элеваторы и Элеваторные узлы УТЭ

Назначение

Элеваторный узел — Монтаж отопления, водопровода и канализации

Схема элеваторного узла отопления: основные особенности тепловой системы

Тепловая схема отопления с элеваторным узлом

Конструктивные особенности элеватора

Как функционирует элеватор?

Распространённые поломки элеваторного узла

Альтернативный вариант тепловой схемы

система отопления и что это такое, схема в многоквартирном доме

Что такое элеваторный узел?

Принцип работы и схема узла

Преимущества и недостатки теплового узла

Расчет элеваторного узла

Частые поломки и методы ремонта

GitHub — sandrabosk / узел-лифт

Целей обучения

Введение

Требования

Подача

Результаты

Упражнение

Итерация 1

Лифт

Итерация 2

Итерация 3

Человек

Итерация 4

Список ожидания

Пассажир входит в лифт

Пассажир выходит из лифта

Дополнительные ресурсы

«Destiny 2» Все локации спящих узлов на Марсе, чтобы получить экзотический сонный симулятор

РАСПОЛОЖЕНИЕ УЗЛОВ СПУСКА OLYMPUS

РАСПОЛОЖЕНИЕ УЗЛОВ ЛЕДНИКА

РАСПОЛОЖЕНИЕ УЗЛОВ ПОДХОДА DYNAMO

РАСПОЛОЖЕНИЕ УЗЛОВ ALTON DYNAMO

РАСПОЛОЖЕНИЕ УЗЛОВ BRAYTECH FUTURESCAPE

РАСПОЛОЖЕНИЕ УЗЛОВ РАЗРЫВА АВРОРА

MINDLAB: РАСПОЛОЖЕНИЕ УЗЛА РАСПУТИНА

(PDF) Диспетчеризация лифтов с использованием эвристического поиска

УСТРОЙСТВО ДЛЯ ДИСПЕТЧЕРСКОГО ЛИФТА, МЕТОД И СИСТЕМА ДИСПЕТЧЕРСКОГО ЛИФТА ИСПОЛЬЗУЕТ БЛОКОВУЮ ЦЕПЬ

Моделирование лифта — двусвязный список

Все локации спящих узлов в Destiny 2: Warmind

Узлы спуска на спуске Olympus

Шпальные узлы ледникового дрейфа

Динамо-шпальные узлы

Alton Dynamo Sleeper Nodes

Спальные узлы Braytech Futurescape

Aurora Reach Sleeper Nodes

Mindlab: Узлы-спящие Распутина

Добавить комментарий Отменить ответ

Информация

Служба поддержки

Дополнительно

Личный Кабинет
