Расчет давления в расширительном бачке: Как проверить и настроить давление в расширительном баке отопления

Давление в расширительном бачке закрытого типа

Насколько важным является такой элемент в системе отопления, как расширительный бачок? Для того, чтобы это понять, необходимо знать его назначение. Все дело в законах физики. При нагревании вода изменяет свою плотность, а если быть точнее, плотность уменьшается. Соответственно объем воды увеличивается, что приводит к повышению давления в трубах и радиаторах системы отопления, вплоть до запредельных величин. Отсюда и появляется дополнительный элемент в виде расширительного бачка для сброса излишков воды. Затем вода в емкости остывает и возвращается в систему обратно.

Виды и устройство

Существуют два вида отопительных систем закрытого и открытого типа. В открытой системе циркуляция воды происходит естественным образом. Это значит, что дополнительных устройств для создания давления воды не предусмотрено. Расширительные бачки для данной системы отопления используются без верхней крышки. Контур крепления у таких емкостей сверху. Для того, чтобы в системе трубопровода не скапливался воздух, мешающий нормальному функционированию теплоносителя, необходимо постоянно следить за уровнем воды в расширительном бачке.

Еще один вид отопительной системы – система закрытого типа. Еще ее называют автономной отопительной системой. Главное отличие в том, что давление в расширительном бачке отопления закрытого типа создается за счет насоса. Поэтому в качестве теплоносителя иногда используют антифриз для исключения перемерзания труб в зимнее время в случае, например, отключения электричества или газа. Данная система полностью герметична, поэтому в контуре устанавливается полностью закрытый расширительный бачок.

Особенности конструкции

Особенность конструкции расширительного бака закрытого типа зависит от вида установленной мембраны. Всего существуют два основных вида мембраны – в виде диафрагмы и баллонного типа.
Расширитель с мембраной в виде диафрагмы имеет форму бочки или прямоугольного бака. Резиновая перегородка внутри делит бак на две камеры. В верхнюю камеру закачивается воздух, в нижнюю теплоноситель.

При подключении расширительного бака приводится в движение гибкая мембрана. Система готова к пуску, когда мембрана опускается на поверхность теплоносителя. При нагреве воды или антифриза в системе, за счет образования давления в нижней камере мембрана смещается вверх. Образуется дополнительное место в расширителе для сброса излишков теплоносителя. Соответственно при остывании запускается обратный процесс. Мембрана опускается вниз за счет снижения плотности воды (антифриза).

Еще один вид мембраны – баллонного типа. Внутрь расширителя устанавливается резиновая емкость. Когда происходит наполнение бака нагретой жидкостью, емкость растягивается по принципу воздушного шарика.При остывании принимает прежнюю форму. Главным преимуществом над мембраной в виде диафрагмы является его ремонтопригодность. Резиновая емкость легко заменяется при износе.

Знаете ли вы, что расцветка бачка расширителя имеет не только эстетический смысл. Как правило существует два цвета. Красная емкость расширителя предназначена только для системы отопления. Бак синего цвета подходит и для отопления и для водоснабжения. Все дело в используемой мембране. Она изготавливается из пищевой резины»

Какое давление должно быть в расширительном бачке газового котла системы отопления закрытого типа

Как правило необходимая величина настраиваемого давления воздуха в расширительном бачке указывается в паспорте на газовый или электрический котел, однако этой записи может и не быть. Тогда принято использовать величину давления на 0,2 – 0,3 атмосферы ниже рабочего. Все зависит от размера частного дома и площади отопления. Обычно диапазон давления в мембранном баке составляет от 1,5 до 2,5 атмосфер. Например, для малоэтажного загородного дома нормальное функционирование системы отопления происходит при 1,5 — 1,8 атм, поэтому давление в расширительном баке настраивается в пределах 1,2 – 1,6 атм.

Как проверить давление в расширительном бачке

Чтобы измерить величину давления в расширительном бачке системы водоснабжения или отопления для газовых котлов различных видов, необходимо подсоединить обыкновенный автомобильный манометр к ниппелю. Для того, чтобы добраться до ниппеля, необходимо снять верхнюю пластиковую крышку. Там же находится золотник, с помощью которого можно стравить излишки давления воздуха. Для увеличения давления можно воспользоваться автомобильным насосом, подсоединяя его к ниппелю.

Корректировка давления в расширителе лучше проводить на снятом с системы отопления бачке. Без отсоединения корректировку выполнять можно, но тогда необходимо полностью убедиться в отсутствии теплоносителя в котле.

Расчет объема

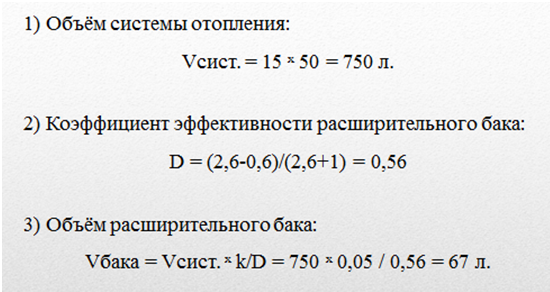

Для того, чтобы система отопления функционировала без перебоев и поломок необходимо правильно выбрать расширительную емкость нужного объема. Для вычисления следует использовать такие показатели, как объем системы теплоносителя V_t, коэффициент теплового расширения применяемого теплоносителя K_t. Он зависит от применяемого антифриза в системе. И показатель эффективности работы мембраны F. Формула ниже:

V_b = V_t * K_t / F

коэффициент теплового расширения берется из специальной таблицы. Все зависит от процентного содержания водогликолевой смеси в антифризе.

Коэффициент расширения воды и водогликолевой смеси

Показатель эффективности работы мембраны рассчитывается следующим образом:

F = (P_max -P_b)/ (P_max + 1),

где:

P_max – максимальное давление в отопительной системе. Этот показатель можно найти в паспорте на котел;
P_b – давление воздуха в расширительном бачке.

Данную величину можно взять из паспорта расширителя или определить самостоятельно через подсоединение к ниппелю бачка автомобильного манометра.

Читайте также по теме: Как посчитать расход газа на отопление дома

К чему приведет недостаточный объем расширительного бачка

При покупке расширительного бачка нужно убедиться в наличии сбрасывающего клапана. При его отсутствии клапан следует докупить. В том случае, если сбрасывающий клапан начнет постоянно сбрасывать теплоноситель. Это значит, что выбранного объема расширителя недостаточно.

Почему падает давление

Причиной падения давления в расширительном бачке двухконтурного котла или в системе отопления чаще всего является отсутствие электричества. Ведь от источника энергии работает насос, который обеспечивает нужное давление. Еще одна причина — это протечки в системе отопления и водоснабжения. И последняя причина, которую бы хотелось озвучить — это неправильные или сбитые настройки давления воздуха бачка расширителя. Как регулировать давление в бачке читать выше. Конечно нельзя исключать факт поломки расширителя. Для ремонта расширительного бачка газового котла стоит обратиться в специализированную сервисную службу.

Где поставить в системе

Для систем открытого типа бачок расширителя устанавливается в самой верхней точки контура отопления.

Рекомендуем: Подключение газа к частному дому

Для отопительных систем закрытого типа таких жестких условий нет. Бачок монтируется рядом с источником тепла в котельной.

Если, например, котел стоит в кухне, то бачок может устанавливаться в кухонном помещении. Если в доме 3, 4 этажа, да еще и контур водяного напольного отопления, то одного расширительного бачка может не хватить. Тогда в контур приспосабливают второй бак.

Выводы можно сделать следующие. Расширительный бачок является неотъемлемой частью отопительной системы. Обойтись без него в современном мире пока не получится. Однако и обслуживание данного оборудования не требует высококвалифицированной помощи. Следить за давлением, регулировать его, производить замену самого бачка можно вполне самостоятельно.

Мне нравитсяНе нравится

Какое давление должно быть в расширительном бачке двухконтурного котла

Главная » Статьи » Какое давление должно быть в расширительном бачке двухконтурного котла

О чем говорит давление в расширительном бачке отопления

Отопление частного дома » Котлы и котельное оборудование

Бак закрытого типа

Расширительный бачок относится к вспомогательному оборудованию, но без этого устройства эффективная эксплуатация системы отопления невозможна. Для того чтобы сеть нормально функционировала, необходим правильный выбор и настройка параметров всех ее элементов. Одним из важнейших показателей при этом является давление в расширительном баке.

Зачем нужна эта конструкция?

Прежде чем говорить о функциях и настройке расширительного бачка, необходимо разобраться с видами и принципом работы этого оборудования. Для чего же нужна такая конструкция в системе отопления? Основная задача устройства — это компенсация теплового расширения в сети. Ведь во время нагревания и охлаждения теплоноситель меняет свою плотность и объем.

Обратите внимание! Если в инженерную сеть это устройство не установлено, по мере нагревания вода будет увеличиваться в объеме и оказывать влияние на стенки труб и радиаторов. При сильном увеличении напора воды систему может просто разорвать. Установка расширителя позволяет сберечь не только трубопровод, но и котел. Ведь его работа изначально рассчитывается на определенный напор воды в системе.

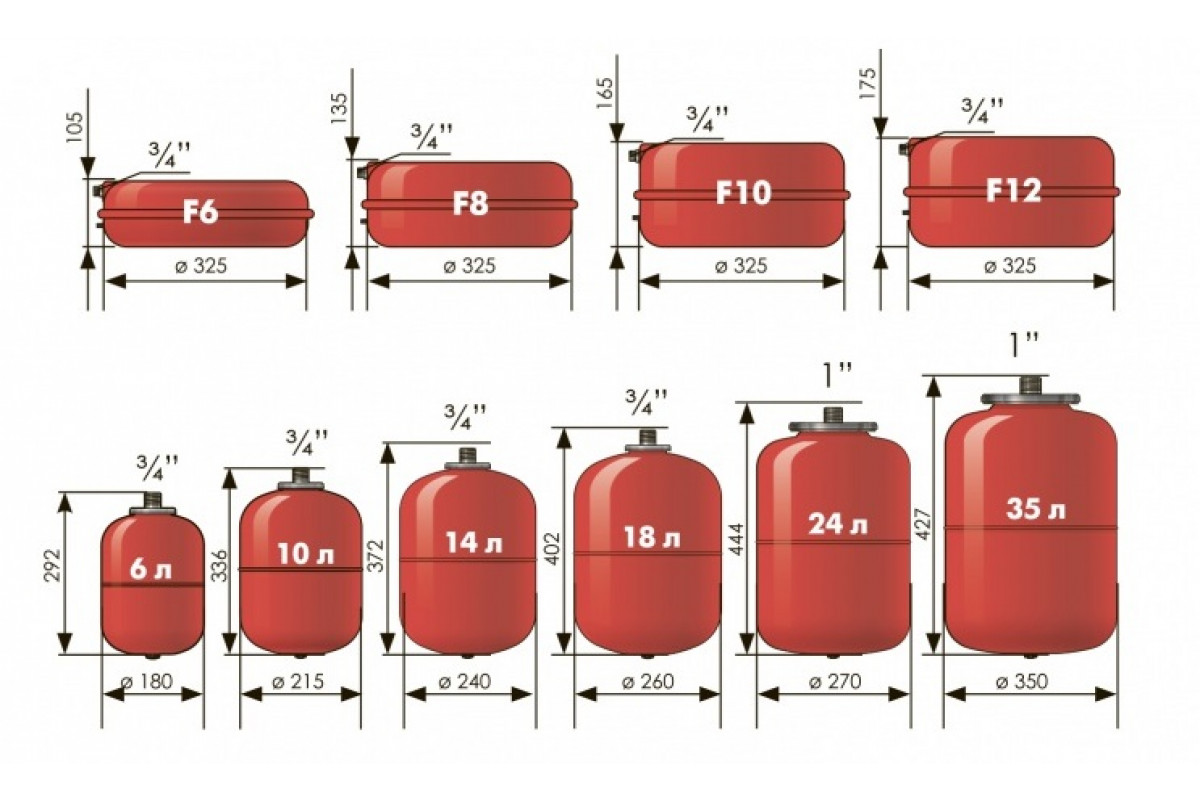

Расширительные устройства могут различаться по объему.

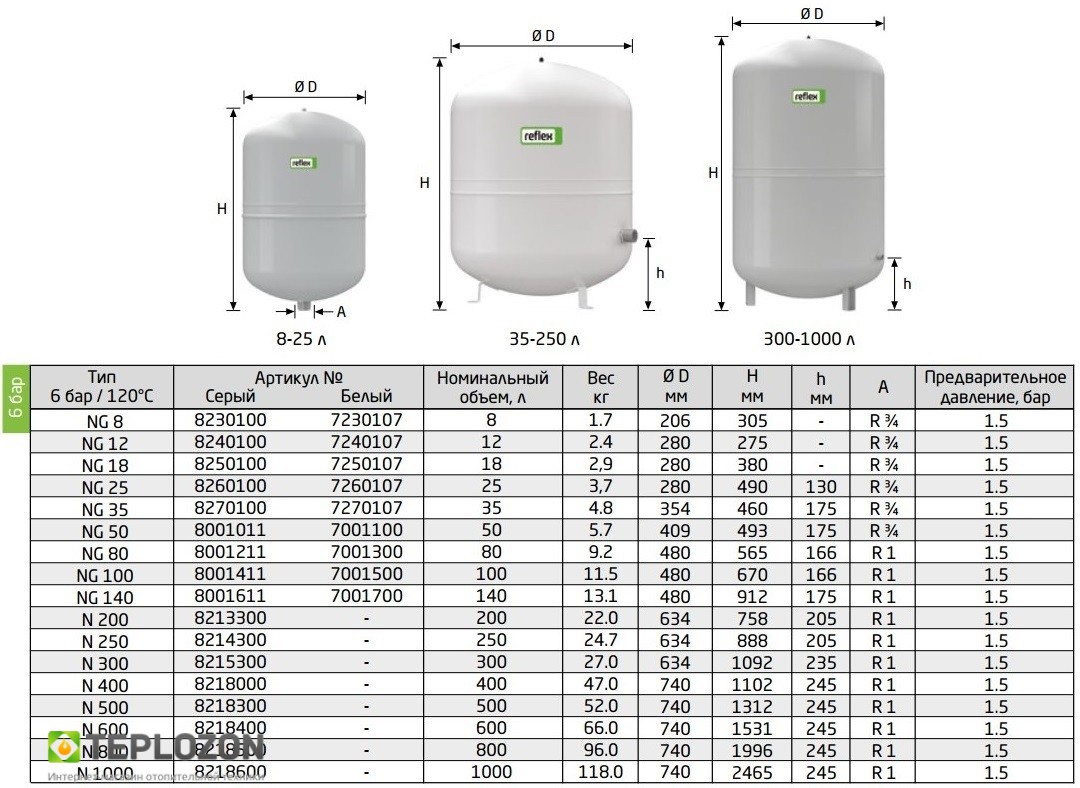

При выборе модели, подходящей по техническим параметрам к конкретной сети, необходимо учитывать, что объем этого элемента должен быть не менее 10% от объема теплоносителя, циркулирующего в системе. Для выполнения такого расчета суммируется объем в радиаторах, трубах и котле. Самый простой способ определения объема — во время закачки системы. Следует помнить, что объем, составляющий 10% — это минимум, но лучше взять модель с небольшим запасом.

О расширительных емкостях для настенных газовых котлов стоит сказать отдельно. Большинство современных моделей с настенным монтажом имеют встроенное устройство, смонтированное на задней или боковой стенке и оснащенное ниппелем. С помощью ниппеля накачивается давление.

Устройство и принцип действия

Все виды расширительных баков имеют одинаковое устройство. Внутри металлического корпуса находится два завальцованных отсека. С одной стороны расположен ниппель, а с другой — горловина для подсоединения к трубопроводу. Внутри корпуса находится диафрагма. В пустой емкости она будет занимать большую часть объема, в то время как остальное пространство заполняется воздухом.

Во время работы системы теплоноситель нагревается, увеличивается в объеме, и его излишки поступают в полость между корпусом и диафрагмой. При понижении температуры воды в системе ее объем уменьшается, и закачанный воздух выдавливает ее обратно в трубопровод.

Установка расширительного элемента

Схема устройства

Котельное оборудование рассчитано на работу при определенном напоре воды. Это значит, что в расширительном бачке для его нормальной работы тоже должно быть определенное давление. Оно поддерживается воздухом или азотом, которым наполнен корпус. Закачка воздуха в емкость происходит на заводе. Во время монтажа необходимо следить, чтобы воздух не был выпущен. В противном случае прибор не сможет функционировать.

Давление отслеживается с помощью манометра. Бегающая стрелка прибора говорит о том, что воздух вышел из расширителя.

В целом такая ситуация не является серьезной проблемой, поскольку воздух можно накачать через ниппель. Средние показатели напора воды в баке — 1,5 атм. Тем не менее они могут не подходить для конкретной системы. В этом случае давление нужно регулировать самостоятельно.

Нормальные показатели — на 0,2 атм. меньше, чем в системе. Категорически не допускается превышение давления в расширительной емкости по сравнению с этим показателем в сети. В подобных ситуациях увеличившийся в объеме теплоноситель не сможет зайти в резервуар. К трубопроводу бачок подключается через присоединительный размер.

Важно не только правильно подключить резервуар расширения, но и грамотно выбрать место для его установки. Несмотря на то, что современные модели, могут быть смонтированы в любом месте, специалисты советуют устанавливать этот элемент системы на обратке между котлом и насосом.

Для обеспечения ремонтопригодности конструкции на трубе, через которую подключается емкость расширителя, устанавливается шаровой кран. В случае выхода оборудования из строя запорная арматура позволит снять его без откачки теплоносителя из системы. Во время работы системы кран обязательно должен быть открыт. В противном случае в ней резко возрастет давление, и она даст течь в своем самом слабом месте.

Установка в котельной

В открытых системах с естественной циркуляцией теплоносителя устанавливаются бачки других типов. Такой резервуар — это открытая емкость, как правило, сваренная из листовой стали. Устанавливать его необходимо в самой высокой точке инженерной сети.

Принцип действия такого элемента очень прост. По мере увеличения в объеме жидкость вытесняется из труб, поднимаясь по ним вместе с воздухом. Охлаждаясь, теплоноситель возвращается в трубопровод под действием гравитационных сил и естественного давления воздуха.

Почему падает давление?

Давление в расширительной емкости должно быть постоянным, но ситуации, когда оно падает во время эксплуатации системы — не редкость.

Существует несколько причин, по которым может снижаться давление:

Протечки теплоносителя. Чаще всего подобная проблема возникает в системах, где в качестве теплоносителя используется не вода, а антифриз. Такие жидкости способны проникать в мельчайшие трещины, вызывая протечки. В этом случае необходимо устранить протечку и наполнить бак воздухом.
Падение давления в котле. При значительном снижении показателей необходимо обратиться к специалистам. Если давление снижается незначительно и выравнивается после запуска системы, ее можно эксплуатировать, поскольку вреда такие сбои не причиняют.

Настройка давления

Напор воды в расширительном элементе системы отопления — это настраиваемый параметр. Настройка достаточно проста, и все действия можно проделать самостоятельно.

Для настройки необходимых параметров нужно следующее:

Принцип подключения

Сделать расчет и определить требуемые показатели — на 0,2 атм. меньше, чем в системе.
Установить эти показатели до монтажа бака в систему, сбросив воздух или накачав его через ниппель.
Подключить емкость к трубопроводу и заполнить систему водой. Делать это нужно медленно, отслеживая показатели давления в трубах и баке. Закачивать теплоноситель следует до тех пор, пока показатели напора не сравняются.
После этого необходимо подключить насосное оборудование и продолжить закачку теплоносителя. Закачивать воду нужно до того момента, пока в баке не будет достигнуто эксплуатационное давление, рассчитанное перед монтажом сети. Это обеспечит попадание в корпус резервного объема воды.
Первое включение системы должно проводиться в режиме максимальной температуры. При этом условии объем теплоносителя возрастает на величину удельного приращения. Это обеспечивает попадание в резервуар количества воды, равного его емкости. Давление в бачке повышается до максимальных показателей.

Заключение

Расширительный бачок — важнейший дополнительный элемент в любой системе отопления. Если для открытых систем с гравитационной циркуляцией достаточно установить в верхней точке простой открытый резервуар, то для сложных закрытых систем требуется установка промышленных моделей.

Такие бачки отличаются герметичностью. В процессе производства в корпус закачивается воздух, поддерживающий давление, необходимое для нормального функционирования систем с принудительной циркуляцией. Настроить нужные показатели давления можно самостоятельно с помощью манометра и обычного автомобильного компрессора.

Как проверить и настроить давление в расширительном баке

Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:

Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.

В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Как измерить и отрегулировать давление в расширительном бачке

h4_2

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя.

Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
Открутить колпачок ниппеля и подсоединить к нему насос;
Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

domotopim.ru

Каким должно быть давление в расширительном бачке отопления?

При выполнении работ по проектированию систем теплоснабжения и подборе функциональных элементов отопительного контура важно согласовать параметры монтируемого оборудования. На стабильную и безотказную работу обогревательного контура влияет давление в расширительном бачке отопления закрытого типа, правильная регулировка которого позволяет компенсировать температурные перепады. Расширитель, регулирующий объем теплоносителя и обеспечивающий целостность магистралей и оборудования, следует правильно выбрать и профессионально смонтировать.

Как давление в расширительном бачке отопления стабилизирует работу отопительной системы

Задумываясь о создании эффективной отопительной системы, не все имеют представление, какое давление в расширительном бачке газового котла и как работает экспанзомат.

Принцип функционирования компенсационного резервуара довольно несложный:

Возрастание температуры теплоносителя вызывает увеличение объема.
Одновременно повышается давление жидкости в замкнутом контуре.
Расширительный резервуар принимает избыток жидкости.
Давление в трубах и отопительном оборудовании быстро стабилизируется.
Вода в расширительном баке котла постепенно охлаждается и возвращается по трубам.

Устройство является обязательным элементом для поддержания постоянной температуры частного дома, квартиры или производственного объекта. Бачок выполняет следующие функции:

компенсирует объемное расширение жидкости. При возрастании температуры увеличивается объем жидкости, наполняющей замкнутый контур, – избыток воспринимает расширительный резервуар;
сглаживает скачки, вызванные циклической работой подающего насоса. Устройство снижает воздействие гидравлических ударов на оборудование и магистрали, обеспечивает стабильность работы.

Рабочая емкость экспанзомата выполняет функцию демпфера контура отопления и позволяет:

обеспечить продолжительный срок использования отопительного оборудования;
компенсировать воздействие температурных перепадов;
гарантировать безопасную работу элементов и обеспечить их высокую надежность.

Благодаря возможности накачать воздух в рабочую емкость расширителя, поддерживается стабильная и безотказная работа отопления. Устройство является обязательным элементом отопительного контура.

Разновидности агрегатов

Демпферные емкости – необходимый элемент различных отопительных контуров:

открытых. Циркуляция теплоносителя осуществляется естественным образом без применения специальных насосов. Конструкция расширителя позволяет, при необходимости, долить вручную или с помощью питающей магистрали испаряющуюся воду в открытую емкость. Постоянный процесс испарения требует регулярного возобновления жидкости;
закрытых. Герметичные контуры отопления комплектуются баками закрытого типа, представляющими герметичную емкость с расположенной посередине эластичной мембраной. Часть – занимает воздушная среда. Другая часть заполнена теплоносителем, который при возрастании объема воздействует на мембрану, уменьшая вместительность воздушной камеры.

Ранее популярные открытые резервуары, применявшиеся в системах с гравитационной циркуляцией, отличались простотой конструкции, дешевизной и легкостью изготовления. Резервуар представлял собой стальной бачок, оснащался крышкой, а также штуцерами для подключения к трубам отопления и сливной магистрали.

Сегодня устройства открытого типа редко применяются, что связано с определенными недостатками. Слабые места:

непосредственное контактирование воды с воздухом, что вызывает ускоренное разрушение корпуса в результате коррозионных процессов;
необходимость монтажа только в наиболее высокой части контура, которая достаточно часто располагается в холодном помещении;
потребность в постоянном возобновлении и контроле объема теплоносителя, регулярно испаряющегося при эксплуатации;
пониженная эффективность работы демпферного узла, требующего надежной тепловой изоляции.

Герметичные конструкции, применяемые в закрытых системах теплоснабжения, превосходят по эксплуатационным характеристикам открытые баки. Особенности:

повышенная устойчивость к коррозии;
отсутствие необходимости постоянного контроля уровня;
стабильное функционирование без регулярной доливки воды;
невозможность контакта теплоносителя с воздушной средой;
простота самостоятельного монтажа.

Остановимся более детально на расширительных резервуарах закрытого типа, зарекомендовавших себя с положительной стороны в системах теплообеспечения с принудительной подачей жидкости. Они эффективно компенсируют перепады давления, возникающие при возрастании объема жидкости.

Используются следующие типы резервуаров:

безмембранные. Конструкция устройства характеризуется отсутствием эластичной мембраны. Для функционирования резервуара необходимо подключить баллон или оборудование, нагнетающее воздух;
мембранные. Главной конструктивной особенностью является наличие резинового демпфера, разделяющего теплоноситель с воздушной средой, а также возможность замены эластичного элемента.

Безмембранные устройства были распространены до освоения производства надежных каучуковых мембран, отличающихся долговечностью и повышенным запасом прочности. Безмембранные аппараты характеризуются:

отсутствием резиновой прокладки, предотвращающей контакт антифриза или воды с газовой средой;
стабильностью работы только при постоянном контроле подачи воздуха и обеспечении его постоянного давления.

Мембранные агрегаты быстро вытесняют безмембранные устройства, которые не могут конкурировать по эксплуатационным показателям. Эластичная мембрана, разделяющая жидкость и газ отличаются формой и изготавливаются:

в виде полусферы. Тарельчатый элемент стационарно закреплен и под нагрузкой принимает радиусную форму сферы;
в форме баллона. Грушевидная мембрана, закрепленная на фланце, при нагрузке пытается повторить форму сосуда. При необходимости легко демонтируется.

Составные элементы тарельчатых баков:

вертикальный корпус, выполненный из двух герметично соединенных частей;
резиновая тарелка, стационарно установленная между элементами корпуса;
нижний штуцер, предназначенный для соединения с трубами отопления;
верхний ниппель, позволяющий заполнить верхнюю часть резервуара воздухом.

Теплоноситель при увеличении объема заполняет емкость и через тарельчатую мембрану воздействует на воздушную среду. При снижении температуры нагрева, соответственно, уменьшается объем жидкости, которая выдавливается воздухом. Регулировка осуществляется путем подкачки воздуха через ниппель или его открытием.

Резервуары с грушевидной мембраной включают следующие элементы:

емкость с фланцевым креплением для фиксации резиновой мембраны;
сферическую камеру для теплоносителя, зафиксированную на фланце;
штуцер, позволяющий подключить демпферный элемент к магистралям;
клапан, регулирующий подачу воздуха.

Вода заполняет резиновую емкость, которая защищает корпус от коррозии. Это положительно влияет на его долговечность.

Главные отличия такого вида резервуаров:

отсутствие контакта теплоносителя с металлом корпуса;
возможность демонтажа резиновой камеры;
небольшие габариты;
работа без подпитки;
функционирование при повышенной нагрузке;
минимальное количество теплопотерь;
герметичность.

Для обеспечения стабильной работы следует контролировать показания манометра и периодически подкачивать воздух.

Как выбрать экспазмомат

Выбор расширительной емкости – серьезная задача, к решению которой необходимо подойти с высокой степенью ответственности. При выборе компенсатора важно учитывать следующие моменты:

конструктивное исполнение;
материал корпуса;
типоразмер изделия;
срок эксплуатации.

В специализированных магазинах опытные консультанты помогут приобрести необходимый расширитель и подскажут, какое давление в расширительном баке системы отопления необходимо поддерживать.

Как давление в расширительном бачке системы отопления влияет на объем – методика расчета

Главная характеристика агрегата – вместительность резервуара. Рабочий объем прямо пропорционален давлению и должен превышать количество теплоносителя, вытесняемого при температурном расширении.

Емкость бака зависит от вида жидкости, применяемой в качестве теплоносителя. Для определения вместительности демпфера учитывают следующие данные:

объем бака равен количеству воды, находящейся в отопительной системе, умноженному на коэффициент 1,15;
использование антифриза требует повышенного объема резервуара, рассчитанного с учетом коэффициента 1,2.

Суммарный объем теплоносителя, циркулирующего в контуре, определяется путем сложения вместительности составляющих элементов:

Рассчитав общий объем теплоносителя, необходимо умножить полученную величину на коэффициент, соответствующий определенной жидкости. Так, для системы обогрева суммарным объемом 100 литров нужен компенсирующий резервуар с рабочей емкостью 15 л – для воды и 20 л – при использовании антифриза.

Для повышенной нагрузки, создаваемой избыточным объемом теплоносителя, требуется увеличенный рабочий объем бака.

Установка и настройка расширительного бака в системе отопления

При монтаже и подключении расширительной емкости необходимо руководствоваться рекомендациями изготовителя и учитывать следующие факторы:

при использовании открытой системы монтаж емкости производят на максимальном возвышении;
в закрытом контуре резервуар подключается после циркуляционного насоса.

Последовательность действий по установке бачка для закрытого контура:

Определите удобное место монтажа на подающей магистрали.
Проверьте величину рабочего давления в бачке.
Произведите монтаж, учитывая увеличение массы при заполнении жидкостью.
Подключите демпферное устройство к трубам отопления.

При установке необходимо учитывать такие нюансы:

удаленность от котельной;
удобство доступа для обслуживания;
прочность крепления емкости.

Проверку емкости выполняйте следующим образом:

Запустите отопительную систему при закрытом вентиле бака.
Подайте теплоноситель в рабочую камеру бака при 1 атм.
Проконтролируйте падение давления, которое должно составлять 0,1–0,2 атм.

Это свидетельствует об отсутствии проблем и стабильном функционировании системы. Правильное размещение и наладка бака способствует нормальной работе и облегчает выполнение сервисных мероприятий.

Как отрегулировать давление в расширительном бачке отопления – особенности обслуживания

При обслуживании устройства необходимо обеспечить давление в баке на 0,2 атм меньше общей нагрузки в контуре.

Регулировочные операции производите по следующему алгоритму:

Отсоедините устройство от системы.
Слейте из него воду.
Подсоедините манометр к ниппелю.
Проверьте показания манометра.
Накачайте, при необходимости, емкость с помощью компрессора.

В процессе обслуживания также проверьте:

наличие повреждений корпуса;
целостность эластичной мембраны.

Подводим итоги

Контролируя манометром степень заполнения воздухом рабочего отсека, можно узнать, какое давление в расширительном баке котла. Это позволит обеспечить эффективность функционирования устройства и продлит срок его эксплуатации. При неправильной регулировке ресурс использования существенно уменьшается. Работы несложно выполнить своими силами, придерживаясь рекомендаций.

mynovostroika.ru

Расширительные баки для газовых котлов: устройство и регулирование давления

Отопительное оборудование всегда рассчитывается на определенное давление и напор в системе. Не являются исключением из этого правила и газовые котлы. Поддерживать стабильность параметров им помогают расширительные баки для газовых котлов.

Вопрос о том, как должны в норме работать эти баки, связаны или с нарушениями при эксплуатации, или с потребностью в техническом обслуживании. Главная цель использования бачка состоит в устранении эффекта расширения нагревающейся воды. Оно становится все больше, но объем труб, радиаторов и накопительных резервуаров конечен. В закрытых отопительных контурах обязательно заполнение на 100%, и это значит, что избыточную массу теплоносителя нужно куда-то сбрасывать. Подходящим местом как раз и становится бачок.

Если вдруг выхода не будет, жидкость непременно найдет путь, по которому наружу вырвется излишек. Таким местом обычно становятся предохраняющие клапаны, но все же это скорее аварийное оборудование. Даже если они отработают именно так, как полагается — придется устранять вылившуюся воду, вновь заполнять (доливать) систему. Установка бачков заранее помогает предотвратить такое развитие событий. И даже при закипевшем теплоносителе сохранить все в полном порядке.

Расширительные баки — глухо закрытые сосуды, которые делятся на два фрагмента при помощи мембран из резины. Это не простая резина, поскольку она должна переносить значительный нагрев, при этом оставаясь эластичной и не теряя крепости.

Важно: давление должно быть определено внутри воздушной полости, входящей в пустую емкость, строго при температуре 20 градусов. Оно равняется статическому давлению заполненной до предела отопительной системы. Такое условие позволяет добиться равновесного состояния мембраны и возместить давление, оказываемое теплоносителем.

То есть к моменту запуска в работу бак окажется полностью пуст, и весь его объем может быть использован для коррекции теплового расширения воды или антифриза. Если датчик газового котла обнаруживает, что давление в отопительной системе понизилось до 0,7 бар и менее, он дает команду на отключение нагревателя. А среднестатистическое значение, обеспечивающее нормальную работу — 1,2 бар. Поскольку переходя из неравновесного положения в равновесное, мембрана может поднять давление еще, исходным уровнем его для пустого бачка принимается показатель на 0,3 бар (в среднем) выше стандартного для отопительной системы.

Вывод: при закрытой схеме обогрева газовым котлом давление должно быть от 0,8 до 1 бар; параметры любой отклоняющейся от стандартов системы рассчитываются индивидуально с учетом:

предполагаемого объема воды или антифриза;
КПД бачка;
его требуемой величины;
исходного давления при запуске.

Бачки на двухконтурных котлах Baxi, как следует из инструкции, должны работать при давлении 0,5 бар. Однако на деле этот показатель минимален, а гарантировать нормальное функционирование устройства позволяет все то же давление 0,8 — 1 бар. Встроенный расширитель вместимостью 6 л стабильно работает с отопительными системами емкостью 75 л (на воде). Либо 50 л (на антифризе).

Нужно ли использовать дополнительный расширительный бак, или хватит штатного оборудования, решают только специалисты в момент подготовки проекта.

Очень важно бывает проверить реальное давление в расширительных бачках. Почти всегда для этой цели используют ручные манометры, поскольку большинство воздушных камер оснащены типовыми ниппелями, подобно автомобильным или велосипедным шинам. Проблема может возникнуть, если котел настенного исполнения. Компенсирующие устройства чаще всего располагают на его задней стенке, и воспользоваться ими бывает затруднительно. Выходом становится применение компактного мобильного манометра.

Как только обнаружено отклонение показателя в меньшую сторону, следует правильно накачать воздух. Оставив все как есть, можно столкнуться с экстренными остановками котла. Трудно даже сказать, хуже ли такой исход или выбросы избыточной жидкости. Каждый изготовитель газовых котлов советует потребителям ежегодно замерять давление в бачке. Не будет никакого вреда, конечно, если делать это вдвое чаще.

Нужно помнить, что подкачка производится только при полностью пустом баке, для этого следует слить воду из котла. Самым простым способом оказывается применение велосипедного насоса при контроле результата через ручной манометр.

Последовательность действий такова:

закручиваются краны отопительной системы;
спускается вода из котла;
накачивается бак до нужного давления;
перекрывается кран для слива;
насыщается отопительный контур до нужного уровня через предусмотренный кран;
раскрываются краны, связывающие бак с отоплением.

Не всегда удается закачать расширительный бачок до нужного числа атмосфер. Строго следящие за исправностью техники люди редко сталкиваются, конечно, с проблемами. Но неосторожность или безответственный подход могут преподнести ряд неприятностей. Нередко давление планомерно понижается, и после ряда подпиток котла бак выходит из строя. Даже до того доходит, что мембрана от прижатия к стенке деформируется золотником.

Ремонт в таком случае невозможен, расширитель получится только заменить полностью. Бывает и иначе: давление в отопительном контуре на максимально допустимом уровне, а бачок не обслуживался и остался без напора. Как только система обогрева остановится и начнет остывать, жидкость сожмется, изменение давления будет скорректировать невозможно. В результате котел попадает в «аварию». Проблемы такого рода могут быть спровоцированы длительным использованием нагревателя для горячего водоснабжения или перебоями в электросети.

Еще один вероятный сценарий — приходится систематически и без выраженных причин подавать новую воду. К примеру, работает контур горячего водоснабжения, и манометр показывает спад давления, котел прекращает работу. Поскольку тепловое расширение не компенсировано, прогрев теплоносителя приводит к сбросу его избытка предохраняющими клапанами. Если вовремя не заметить этой ситуации, можно столкнуться с серьезными неприятностями. Потому требуется обращать максимум внимания на состояние расширительно бака, регулярно отмерять давление внутри него.

Расширитель помогает гасить гидравлические удары, создаваемые воздушными пробками и резким закрытием арматуры. Бачки смогут выполнять эту функцию, если ставить их на обратном ходе теплоносителя непосредственно перед котлом. Не стоит полагать, что выставленное на заводе давление будет идеальным для практических нужд. Перенастройка его производится золотником.

Важно: любой манометр при измерении давления в расширителе регистрирует только избыточную величину, для получения абсолютной цифры следует прибавлять 1 бар.

Перекачанный бак работает плохо, поскольку воздух будет выталкивать теплоноситель наружу. Если все настроено правильно, но предохранители продолжают сбрасывать периодически воду, скорее всего, проблема в излишне малом объеме расширителя. Потому стоит выбирать баки, вмещающие 10% всего теплоносителя, циркулирующего в системе, или даже больше. Так как в резервуаре не предусматривают штуцеров под манометры, подключать их надо к ниппелю. Размещается он на противоположной по отношению к заполняющему теплоносителем контуру стороне.

Так как автомобильный и велосипедный манометры измеряют давление в МПа, нужно сопоставить их показания с напором в отопительной системе (выражаемом в бар или кгс/кв. см). Один бар приравнивается к 100 кПа. При использовании автомобильного измерителя рекомендуют ждать 10 минут после отключения котла, чтобы циркуляция остановилась. Когда бак встроен в сам котел, полагается перекрывать не только запирающие вентили, но и подачу теплоносителя, и обратный ход его. Соблюдая эти рекомендации, можно существенно упростить себе жизнь.

О том, как проверить исправность расширительного бака, смотрите в следующем видео.

www.stroy-podskazka.ru

Расчет расширительного бачка отопления

Современный отопительный рынок владельцам загородной недвижимости предлагает использовать удобные и недорогие решения для компенсации температурных расширений теплоносителя – расширительные баки «экспанзоматы» закрытого типа. Эти баки пришли на смену емкостям открытого типа зачастую изготовляемых кустарными способами и устанавливаемые в верхней точке систем с естественной циркуляцией.

Принцип работы расширительного бака

Расширительные баки закрытого типа представляют собой герметичную резиновую мембрану, которая разделяет между собой две среды: водяную от воздушной. Воздушная среда представляет собой смесь азота и воздуха накачанная в капсулу под определенным давлением. Теплоноситель в системе отопления циркулирует по замкнутому контуру, и при нагревании меняет свою плотность и объем, расширяясь при этом. Чтобы предотвратить повышения давления в системе выше критичного, горячая вода начинает заполнять водяную камеру расширительного бака.

Тем самым происходит выгибание мембраны в сторону воздушной камеры.

Заполнение водяной части бака будет происходить до достижения максимального давления в системе и максимального увеличения воды, при полностью заполненном экспанзомате и росте давления происходит сброс теплоносителя в канализационную сеть через предохранительный клапан. Поэтому, чтобы не происходило частных сливов горячего теплоносителя и частой подпитки системы водой, необходимо производить расчет объема расширительных баков исходя из объема системы и ее мощности.

Расчет объема расширительного

Расчет объема расширительного бака производится по формуле:

Vбак= Vсист*?темп/ (1-Pабс min/Pабс max),

 где

Vсист – объем системы отопления, л

?темп – коэффициент температурного расширения теплоносителя, показатель изменения объема теплоносителя, соответствующего разнице температур при работе и заполнении системы. Является табличной величиной, при температуре теплоносителя 90 °С и воздуха при заполнении 30°С равен 0,033.

Pабс min – абсолютное изначальное давление в экспанзомате, бар. Как правило, это давление больше статического давления системы относительно точки врезки бака.

Pабс max – абсолютное давление срабатывания предохранительного клапана, или предельное давление в баке, бар

Объем системы отопления определяется несколькими способами:

при составлении аксонометрической схемы трубопроводов и выполнении гидравлического расчета, в частности, определения диаметра трубопроводов и их длины.
Либо укрупненным способом в зависимости от назначения системы и тепловой мощности.

Укрупнено удельный объем теплоносителя системы рассчитывается следующим образом исходя из насыщенности системы отопительными приборами:

Котельная – 13 л/кВт;
Система отопления – 11 л/кВт;
Радиаторы систем отопления – 15 л/кВт;
Конвектора — 8 л/кВт;
Теплый пол – 18 л/кВт.

В качестве примера рассчитаем объем расширительного бака для системы отопления жилого дома тепловой мощностью 8 кВт:

Объем системы, состоящей из сети трубопроводов, котла и радиаторов примерно составит 312 литров.
Коэффициент температурного расширения теплоносителя ?темп=0,033.
Pабс min=1+0,6=1,6 бар
Pабс max=1+3=4 бар
Vбак= 312*0,033/ (1-1,6/4)=17 литров.
Ближайший объем доступного бака равен 25 литров, который и принимаем к установке.

Расширительный бачок для отопления закрытого типа: устройство, расчет, установка

Эксплуатируемый теплоноситель в современных системах отопления практически не сжимается. Такие попытки приводят к значительному увеличению давления во всех ее узлах. Во избежание таких существенных перепадов приходится монтировать расширительные бачки для отопления закрытого типа, с помощью которых обеспечивается безопасная и надежная работа всей системы. Поскольку качество эксплуатации зависит от правильного выбора, мы расскажем, что такое расширительный бачок для отопления закрытого типа и на какие критерии следует ориентироваться.

Классификация

Отрытые расширительные бачки. В такие емкости все время имеется возможность долива необходимого количества выпарившейся жидкости. В такой конструкции отсутствует потребность в мембранах, герметичных крышках либо дополнительных кранах. По горловине внутрь добавляют подготовленную воду. Эта конструкция более ранняя, чем закрытый вариант изготовления, и имеет ряд недостатков: нужно постоянно контролировать уровень жидкости, монтаж ее более сложный, пониженное давление в системе и регулярно возникающие коррозионные процессы.

Те, кто решил расширительные бачки отопления закрытого типа купить, должны знать, в закрытых комплексах циркуляцию для воды обеспечивает гидропомпа. Наружную поверхность которой производители окрашивают чаще всего красным. Производители ставят мембрану из подготовленной спецрезины, выдерживающей значительные нагрузки.

Устройство и характеристики

Расширительный бачок для отопления закрытого типа купить необходимо только у официальных представителей, чтобы иметь гарантию долгосрочной работы. Такая емкость состоит из двух полостей, которые поделены инженерами гибкой диафрагмой. Одну полостей заполняют аргоном либо простого воздуха, а во вторую попадает вода из отопления.

В процессе работы давление в расширительном бачке отопления закрытого типа повышается за счет выталкивания в него излишков жидкости из системы. Газовая камера компенсирует давление за счет сжатия при избытке жидкости. Во время снижения температуры в радиаторах и других узлах газ через мембрану выталкивает часть воды из емкости в систему обратно.

Современный расширительный бачок для отопления закрытого типа, цена которого зависит от компании-изготовителя и конструкционных особенностей, может оснащаться сменной мембраной фланцевого типа либо несменной. Во втором случае общая стоимость будет ниже аналогов.

Мембрана имеет жесткую фиксацию по всему периметру бака. В первоначальном состоянии она прижимается к одной из стенок, за счет наполненности одной из полостей газом. Впоследствии теплоноситель входит в бачок и увеличивает давление внутри емкости, сжимая газ.

Во время первого запуска системы возникает риск механического повреждения мембраны за счет резкого перепада давления.

При последующей работе давление будет меняться плавно и такой проблемы не будет.

В больших системах, имеющих расширительный бачок системы отопления закрытого типа, необходимо при старте контролировать давление по манометру, чтобы не повредить конструкцию. Сбалансирование этих процессов осуществляется предохранительными клапанами, срабатывающими во время установки критического давления в гидравлическом узле.

Критическим параметром давления для бытовых систем отопления является уровень в 3-4 атмосферы.

Разборные конструкции мембран имеют такие позитивные особенности перед неразборными:

нет необходимости выносить в верхнюю точку круглый или плоский расширительный бачок для отопления закрытого типа;
общие габаритные параметры меньше, чем у аналогов;
не происходит испарения теплоносителя, а значит не нужно постоянно подпитывать всю систему водой;
теплопотери сведены к минимуму и нет необходимости в дополнительной теплоизоляции бака;
металлические элементы надежнее защищены от коррозионных процессов;
если расширительный бачок системы отопления закрытого типа купить, то можно эффективно эксплуатировать систему с высоким давлением;
эксплуатация закрытой емкости выгоднее, чем систем с низким давлением.

Простой экономический расчет показывает, что расширительный бачок отопления закрытого типа значительно экономит средства.

Подбор места и монтаж

Осуществлять монтаж можно в помещении с положительной температурой. Необходимо обеспечить максимально комфортный доступ к вмонтированному в емкость воздушному клапану. Через него в будущем можно будет проводить докачку воздуха в газовую полость.

После установки обязан оставаться легкий доступ к регулировочным элементам, кранам и шильдикам.

Не допускается накладка на мембранный бак постоянного давления от труб либо иных узлов конструкции. Желательно установить редуктор давления перед водомером, чтобы создавать его постоянное значение в системе. Когда будет проводиться установка расширительного бачка для отопления закрытого типа, то нужно проконтролировать монтаж предохранительного клапана до проточной арматуры обязательно по ходу течения теплоносителя.

Расчет объема бака

Предварительные параметры бачка вычисляются с помощью формулы:

V = E x C /( 1 – Р_min / P_max) / К_зап

В формуле участвуют такие показатели:

С – полный объем жидкости в системе. Он состоит не только из труб и радиаторов, но и остальных гидравлических элементов.
Е – коэффициент расширения. Для воды при температуре 85⁰ С он составит 0,034.
Р_min – первоначальное показание давления в расширительном баке, которое указывается в атмосферах.
P_max – наибольший допустимый показатель давления, который регулируется с помощью предохранительных клапанов.
К_зап – коэффициент, определяющий уровень заполненности бачка. Его определяют в процентном содержании наибольшего объема теплоносителя в баке к общему объему бака.

P_max — максимальное давление, атм	P_min — начальное давление, атм
	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0	5,0
1,0	0,25
1,5	0,40	0,20
2,0	0,50	0,33	0,16
2,5	0,58	0,42	0,28	0,14
3,0	0,62	0,50	0,37	0,25	0,12
3,5	0,67	0,55	0,44	0,33	0,22
4,0	0,70	0,60	0,50	0,40	0,30	0,20
4,5		0,63	0,54	0,45	0,36	0,27	0,18
5,0			0,58	0,50	0,41	0,33	0,25	0,16
5,5			0,62	0,54	0,47	0,38	0,30	0,23
6,0				0,57	0,50	0,42	0,35	0,28
6,5				0,60	0,53	0,46	0,40	0,35	0,20
7,0					0,56	0,50	0,44	0,38	0,25
7,5					0,58	0,53	0,47	0,41	0,30
8,0						0,56	0,50	0,45	0,33

Особенности сборки и настройки системы

Значимым критерием при выборе бака является возможность настройки предохранительного клапана. Стоит подбирать его так, чтобы максимальный уровень можно было установить на 10-15% ниже, чем сможет выдержать слабейший узел в системе.

Важно подбирать клапан с возможностью самостоятельного принудительного открытия. Также имеет значение качество мембраны, способной долгий срок выдерживать динамическую и статическую нагрузку.

Для монтажа желательно применять специализированный инструмент, который не повредит пластиковые элементы, это могут быть ступенчатые ключи или спецключ для пластика.

Нельзя применять для уплотнения непредназначенных для этого материалов, например, дешевых строительных герметиков или слабых прокладок без термоустойчивости. Это приведет к выходу из строя всей системы и возможным протечкам в скором времени. Обязательно необходимо изучать рекомендации производителей оборудования, работающего под давлением.

На видео вы узнаете, как правильно заполнять систему отопления закрытого типа

закрытый и открытый тип системы отопления, контроль параметров

Проектирование и эксплуатация систем отопления — это сложная инженерная задача, требующая точных расчётов и соблюдения необходимых условий при эксплуатации. Один из требуемых параметров — давление в расширительном бачке отопления закрытого типа. Применение бачка связано с необходимостью компенсировать тепловое расширение теплоносителя.

Давление в подобном баке требует скурпулёзных расётов

Системы отопления

Системы отопления следует подразделять на открытые и закрытые. Открытые системы отопления сравнительно просты. Они не изолированы от наружного воздуха, и движение теплоносителя обусловлено естественной циркуляцией. В этих контурах циркулирует только вода, так как антифризы слишком быстро испаряются. Расширительный бачок следует устанавливать в самой высокой точке системы. Он не нуждается в изоляции от наружного воздуха.

Сейчас чаще применяются закрытые системы отопления. В них для прокачки теплоносителя применяются циркуляционные насосы. Они обеспечивают постоянную подачу теплоносителя к отопительным устройствам. Расширительный бак герметичен и может устанавливаться в любом месте.

Контур отопления должен работать при определённом напоре теплоносителя. От этого зависит, сколько атмосфер должно быть в расширительном бачке.

В этом видео вы узнаете плюсы и минусы различных видов отопления


Устройство расширительного бачка

Работа расширительного бака заключается в том, чтобы компенсировать изменение объёма теплоносителя в котле и контуре. Когда котёл нагревается, жидкость увеличивается в объёме, и часть жидкости уходит в расширительный бак. Тем самым оборудование предохраняется от резкого повышения напора и разрыва.

Смотреть так же: расчет объема расширительного бака.

Конструктивно бак состоит из корпуса, разделённого внутри мембраной на две камеры. В воздушной камере имеется ниппель для подкачки или стравливания воздуха. Сюда же подключается манометр. Это устройство позволяет отслеживать, какое давление будет в расширительном бачке системы отопления. Водяная камера патрубком соединяется с отопительной системой. При тепловом расширении вода поступает в камеру для жидкости и сдавливает мембрану, увеличивая давление в воздушной камере.

При остывании жидкости объём уменьшается, и мембрана выдавливает её обратно в систему.

При выборе размеров бака нужно учитывать, что его объём должен быть не меньше 15% объёма всей жидкости, циркулирующей в системе. При применении антифриза объём бака должен быть не меньше 20% всей жидкости.

Необходимое давление

Чтобы рассчитать, какое давление должно быть в расширительном бачке, нужно знать высоту контура. Один метр водяного столба создаёт напор 0,1 бар, то есть примерно 0,1 атмосферы. Для невысоких строений это давление будет меньше 1 бара. Но оно должно быть не меньше указанного в паспорте котла. Среднее значение составляет 1,2 бара. Но это примерные показатели. Для точного расчёта давления расширительного бака в закрытой системе отопления используются следующие параметры:

объём жидкости в контуре;
коэффициент теплового расширения жидкости;
объём бака;
начальное давление в баке.

Коэффициент теплового расширения нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней добавок. Он приводится в соответствующих таблицах.

Существует несколько параметров для изменения давления в баке

Под давлением в расширительном баке имеется в виду начальное давление в воздушной камере пустого бака при комнатной температуре. Проверить его можно ручным манометром так же, как это делается в шинах автомобиля или мотоцикла. Если напор недостаточен, это может привести к остановке котла. Чтобы избежать этого, следует подкачать воздух насосом.

Если всё отрегулировано правильно, то при выходе котла на рабочие режимы стрелка манометра не прыгает, процесс происходит плавно. При неправильных настройках возможно повышение давления, аварийный выброс теплоносителя, требуется постоянная подпитка контура.

Закрытые системы встречаются сейчас гораздо чаще, чем открытые. Единственный серьёзный их недостаток — это энергозависимость. При отключениях электроэнергии не могут работать насосы, и циркуляция прекращается.

Их преимуществами можно считать:

коррозионная устойчивость;
не требуют постоянного долива воды;
возможность монтажа своими руками.

Недостатки открытой системы заключаются в необходимости монтажа бака в верхней части контура, потребности в постоянном пополнении теплоносителя из-за его испарения, необходимость утепления бака зимой.

Регулярное проведение осмотров и проверок технического состояния, в которые входит контроль давления расширительного бака и наблюдение за появлением коррозии или механических повреждений, поможет избежать аварийных ситуаций и увеличить период эксплуатации оборудования.

Расширительный бак для отопления: устройство, какой выбрать?

При наличии автономной системы отопления возникает необходимость применения специальных устройств — расширительных бачков. Вода, циркулирующая по трубам, при нагревании расширяется. С целью компенсации возросшего объема воды и давления необходимо в самой верхней точке системы установить расширительный бак для отопления.

Благодаря такому приспособлению в системе всегда поддерживается нормальное давление воды.

Расширительный бак в системе отопления

Какие существуют виды расширительных бачков?

Перед приобретением такого устройства необходимо выяснить, какие существуют разновидности бачков и на каких принципах основана их работа.

Рекомендуется проконсультироваться с инженерами насчет использования того или иного вида. Возможно, для вашей индивидуальной системы не обязательно устанавливать сложное и дорогостоящее устройство. Или наоборот, примитивный бачок не обеспечит эффективный обогрев жилища.

Изучив различия в работе бачков разных типов, вы легко определитесь, какой расширительный бак для отопления необходим вашей системе.

Открытые расширительные баки отопления

В отопительных системах с естественной циркуляцией теплоносителя применяются бачки открытого типа. Это относительно дешевые приспособления, которые служат десятками лет без какой-то необходимости замены. Открытый расширительный бак для отопления представляет собой емкость, соединенную с отопительным трубопроводом.

Открытые расширительные баки отопления

Обычно емкость накрывается крышкой для предотвращения попадания в трубы мусора. В зимний период, если приспособление находится в неотапливаемой части помещения, его защищают от мороза. Установка такого расширительного бачка производится в высшей точке отопительного трубопровода.

В такой бачок всегда можно долить воды, которая имеет обыкновение испаряться. В этом состоит основное неудобство бачка такого типа. Вода доливается обычным ведром или с помощью шланга. Для удобства можно провести к бачку водопроводную трубу с запорным краном. Еще одно неудобство состоит в необходимости регулярно контролировать уровень находящейся в бачке воды.

Открытые бачки работают с небольшими давлениями, поэтому устанавливать их в замкнутые отопительные системы нельзя.

Закрытые расширительные баки отопления

Если прогонка теплоносителя по трубам осуществляется посредством насоса, то в систему включают расширительный бачок закрытого типа. Это герметичный металлический баллон, внутрь которого вставлена эластичная мембрана. Назначение мембраны — разделение баллона на две части. В одной части находится закачанный под давлением воздух, а другая часть служит для поступления в нее излишков горячего теплоносителя.

Закрытые расширительные баки отопления

Мембранный расширительный бак системы отопления работает по следующему принципу. При повышении температуры воды в трубах, когда в отопительной системе повышается давление, избыток воды проникает в первое отделение расширительного бачка. Резиновая мембрана препятствует этому процессу, в результате чего повышается давление воздуха в воздушном отсеке бачка. Происходит компенсация возросшего давления жидкости.

При остывании воды происходит уменьшение ее давления. Давление воздуха также снижается. В непредвиденном случае, когда по какой-то причине воздушное давление в расширительном баке отопления достигнет критического уровня, насос автоматически отключится. Его повторное включение станет возможным только после падения давления воздуха до минимального значения.

Расширительный бак в системе отопления закрытого типа может иметь сменную или несменную мембрану.

Преимущество сменной мембраны состоит в том, что ее относительно быстро можно поменять в случае повреждения. Вода, поступающая в бачок, проникает только внутрь такой мембраны, не касаясь стенок баллона. Это способствует защите стенок баллона от коррозии и продлению эксплуатационного ресурса бачка.

Устройства с несменными мембранами приходится полностью менять при нарушении целостности мембран. В них вода соприкасается со стенками баллона, провоцируя их коррозию. Срок эксплуатации подобных приспособлений более короткий.

Преимущество закрытого бачка над открытым баком очевидно:

Экономия на трубах, так как не требуется вынос бачка в верхнюю точку.
Теплоноситель не испаряется из системы.
Небольшие габариты.
Возможность работы при высоком давлении.

Расчет расширительного бака для отопления

При выполнении расчета расширительного бачка лучше всего воспользоваться онлайн-калькулятором, который доступен на многих ресурсах. Цель такого расчета — определить объем расширительного бака для отопления, который является минимально допустимым для конкретных условий. Также подсчитывается минимальный диаметр трубы, идущей к расширительному бачку и величина начального давления в системе.

Для выполнения расчетов в таблицу вводятся следующие значения:

Величина максимально допустимого давления в системе в месте врезки бачка.
Высота в метрах, измеряемая от самой верхней точки системы до места подсоединения расширительного бачка.
Общий объем воды, циркулирующий в системе.
Температура теплоносителя.

Чем больше высота от точки подключения бачка до верхней точки всей системы, тем больший объем бачка требуется. Объем расширительного бака также увеличивается при увеличении температуры теплоносителя и увеличении объема воды в трубах.

Как осуществляется подбор расширительных баков систем отопления?

Подбирать расширительный бачок необходимо исходя из его характеристик, указанных в паспорте. В месте врезки бака в систему температура рабочей среды и давление не должны превышать допустимых значений для данного бачка. После подсчета необходимого объема бачка становится ясен его минимальный объем. Допускается использование бачка с большим значением объема, но не наоборот.

Принцип работы расширительного бака

Бывают случаи, когда рассчитанный объем бачка слишком большой, что характерно для отопительных систем большой протяженности. В этом случае допускается установка нескольких расширительных бачков меньшего объема. Определить на практике, правильно ли подобран объем бачка, можно по следующему признаку. Если предохранительный клапан, отвечающий за превышение максимального давления воздуха, срабатывает излишне часто, то это является главным признаком недостаточного объема расширительного бачка.

Мы рассмотрели, в каких случаях устанавливается бачок закрытого или открытого типа. Поскольку в большинстве случаев используются все же закрытые бачки, то в процессе выбора требуется выяснить некоторые характеристики такого устройства. Это характеристики мембраны: температурный диапазон, в пределах которого гарантируется ее нормальная работа, диффузионная устойчивость и долговечность. Следует выяснить, соответствует ли максимально допустимое давление в бачке давлению в отопительной системе.

Монтаж расширительного бака отопления

Установка в систему расширительного бачка производится только при плюсовой температуре.

Установка расширительного бака

В открытой системе вода поднимается от нагревательного котла вверх, а затем спускается с верхней точки самотеком вниз, расходясь по радиаторам. Выделяющиеся при нагревании воды воздушные пузырьки поднимаются вверх, где выходят через расширительный бачок. Сам бачок в системе устанавливается в верхней точке системы.

Схема подключения расширительного бака отопления в системе закрытого типа отличается от предыдущей схемы. Бак рекомендуется располагать на участке трубопровода перед насосом. Тем самым бачок компенсирует гидроудары и тепловое расширение горячей воды. Установка должна быть выполнена так, чтобы не возникло трудностей в процессе доступа к предохранительному клапану бачка и к запорной арматуре.

Правильный выбор и грамотное подключение расширительного бачка обеспечат ваше жилище теплом при любой непогоде.

расширительный бачок, мембранный расширительный бак

Расширительный бачок. Назначение.

Как известно вода имеет очень низкий коэффициент сжатия, поэтому в системах отопления любое изменение объема воды должно быть компенсировано с помощью расширительной емкости открытого типа или специально разработанного для этих целей расширительного бачка.

Расширительные бачки или баки, выпускаются в основном мембранного типа и предназначены для поддержания в системе определенного давления. При увеличении температуры объем воды увеличивается, давление растет, и часть воды переходит в расширительный бачок, сжимая воздушную подушку в нем. Когда температура в системе снижается, объем воды уменьшается, и она частично выходит из бака под действием давления в воздушной подушке.

Если в отношении расширительных бачков вопросы с подбором и вводом в эксплуатацию возникают у потребителя редко, то мембранные расширительные баки или емкости у нас повсеместно подбираются на «глазок», а их пуск в эксплуатацию в 99% осуществляется неправильно.

Данная статья предназначена для того, чтобы решить все вопросы с подбором и вводом в эксплуатацию расширительного мембранного бачка или бака для системы отопления.

Для начала выясним, что же такое мембранная расширительная емкость или мембранный расширительный бачок, далее по тексту будем говорить просто — расширительный бак.

Внешний вид расширительного бака вы уже видели в начале статьи.

Как же устроен внутри расширительный бак мембранного типа.

Основные части расширительного бака — металлический корпус и мембрана из синтетической резины, разделяющая корпус расширительного бака на две части.

С одной стороны мембраны под давлением закачивается воздух, который сжимается при расширении воды в системе. С другой стороны мембраны — полость, в эту полость (между мембраной и корпусом) при расширении попадает вода.

Как работает расширительный бачок.

Схема, иллюстрирующая работу расширительного бачка, представлена на следующем рисунке.

Как рассчитать необходимый объем мембранного расширительного бака.

Формула для подбора емкости мембранного расширительного бака выглядит так:

Где у нас:

Vu = общий полезный объем бака = Vi — Vf

Vi = начальный объем = V

Vf = конечный объем

e = коэффициент расширения, соответствующий разнице между температурой воды холодной системы (отопление выключено) и максимальной рабочей температурой в системе отопления.

Для стандартных систем отопления:

e = 0,04318 (Tmax = 99°C — Tmin =10°C)

C = общий объем воды в системе который включает в себя котел, трубопроводы отопления, радиаторы, разводку и т.д.

Приблизительно «С» имеет значение между 10 и 20 литрами на 1,0 Ккал/час выходной мощности установленного в системе отопления котла (без учета ГВС). ГВС это сокращенно система горячего водоснабжения, естественно это отдельная система и там свои правила подбора расширительного бака, несколько отличающиеся от подбора расширительной емкости для системы отопления.

Pi = Начальное (абсолютное) давление в емкости.

Обратите особое внимание на следующую запись и запомните для себя, давление (Pi) не должно быть ниже гидростатического давления в том месте, где бак присоединен к системе. На это давление вы обязаны накачать бак до того как начнете заполнение системы отопления водой.

Это и есть главная ошибка при эксплуатации расширительных мембранных баков. Давление в них монтажники закачивают, после того как заполнили систему отопления водой. Естественно при таких условиях точное давление угадать невозможно и расширительный бак либо совсем не работает, либо работает не эффективно.

Pf = максимальное (абсолютное) давление установленного в системе предохранительного клапана, учитывая разницу в уровнях установки емкости и предохранительного клапана.

Последняя строка требует комментария, для того чтобы вы точнее ее поняли.

Сбросной предохранительный клапан (группа безопасности) установлен, например на котле. Котел на первом этаже, расширительный бак на третьем. Разницы в уровнях из условия 3м на этаж приблизительно6 метров. В единицах давления это 0,06 кгс/кв. см. Для того чтобы предохранительный клапан не срабатывал и не сбрасывал раньше времени, давление в расчете применяем:

Pi = 3м (1этаж) + 3м (2этаж) +1м (высота установки бака на 3м этаже) +1м (минимальный запас) Получаем Pi =8м.

Pf не должно быть меньше = 8м+6м = 14м или 1,4 кгс/кв.см. – Это будет наше рабочее давление. Мы проверили клапан, если у нас клапан выбран по разрешенному давлению в котле – например 3 кгс/кв.см в расчете можете использовать давление Pf от 1,4 до 3 х 0,75 = 2,25 кгс/кв.см. коэффициент 0,75 применяем исходя их коэффициента запаса прочности при выборе предохранительного клапана.

Только учтите, по какому давлению подбирали расширительный мембранный бак, на таком давлении он и должен у вас работать, иначе его эффективность будет равна 0.

И еще один комментарий к последней записи, на практике установлено – при естественной циркуляции, чем выше давление в системе отопления (в разумных пределах конечно), тем более эффективно работает система отопления.

Теперь пример расчета расширительного мембранного бака к нашей системе отопления.

Исходные данные:

Котел – 30 квт или это 30 х 0,859 =25,8 ккал следовательно у нас в системе отопления приблизительно 25,8 х 4,65 = 120 литров воды (применили 4,65 литра на 1ккал)

Напомним что такой котел, без учета ГВС отопит дом площадью примерно300 кв. метров — из расчета для средней полосы 1 кВт на 10 кв. метров отапливаемой площади.

C =120 литров

Pi = 0.7 бар =0,7 кгс/кв.см или 0,7 атм (в бар. сейчас выпускают практически все группы безопасности – манометры на группах безопасности).

Pf = 1,4 бар

Получаем V=10,36 литра.

Выбираем из ближайшего ряда (8, 12, 18, 25, 35, 50, 80) расширительный мембранный бак объемом 12 литров.

Не забывайте также, что иногда предварительное давление Po, в воздушной полости бака, может быть выставлено на заводе. Обычно это 3 кгс/кв.см (указано в паспорте). Для нас оно избыточное и перед пуском котельной его необходимо привести в соответствие с тем, что мы посчитали, иначе расширительный бак эффективно работать не будет.

Читайте на следующей странице — схема установки расширительного бачка.

Определение заряда расширительного бака со стороны воздуха

Майкл Хауш из Housh Home Energy в Огайо написал этот совет, чтобы помочь техническим специалистам определить заряд со стороны воздуха в резервуаре высокого давления. Спасибо, Майкл!

Определение расхода воздуха на стороне расширительного бачка в системе водяного отопления является относительно простой задачей. Заряженный бак надлежащего размера предназначен для поддержания давления в системе примерно на 5,0 фунтов на квадратный дюйм ниже, чем сброс давления, когда система находится при максимальной рабочей температуре.

Надлежащая заправка со стороны воздуха равна статическому давлению жидкости на входе в резервуар плюс дополнительный запас 5,0 фунтов на квадратный дюйм для давления в верхней части системы. Перед добавлением воды в систему необходимо проверить и отрегулировать воздушную сторону бака. Если резервуар уже установлен и в системе имеется давление, необходимо сбросить давление в резервуаре до 0 фунтов на квадратный дюйм перед проверкой давления в резервуаре.

Формула для расчета давления на стороне воздуха относительно проста и напрямую связана с самой высокой точкой в системе от входа расширительного бака.

Па = H * (Dc / 144) + 5

Где:

Па = давление на стороне воздуха в расширительном баке (фунт / кв. Дюйм)

H = высота от входа в резервуар до самой высокой точки в системе (футы)

Dc = плотность воды в самом холодном состоянии / при обычном заполнении (фунт / фут ³)

На приведенном выше графике показана зависимость между плотностью воды и температурой в диапазоне от 50 ° F до 250 ° Ф.

Многие «практические» уравнения для гидравлических систем основаны на том, что плотность воды при 60 ° F составляет 62.37, поэтому мы могли бы упростить приведенное выше уравнение в уравнение большого пальца, сначала решив для плотности (Dc). ( Примечание: формулы, которые мы используем при расчете GPM для гидравлической системы, также используют базовый уровень 60 ° F. Мы опубликовали статью о расчетах GPM для гидронной системы, которую вы можете прочитать ЗДЕСЬ .)

Dc = 62,37 / 144 = 0,433

Подстановка «Dc» в исходное уравнение даст нам немного менее сложное уравнение, которое можно использовать в качестве практического правила для определения давления на стороне воздуха.

Па = H * 0,433 + 5

Ниже приведен график, который показывает нам это эмпирическое уравнение и необходимое давление на стороне воздуха в зависимости от высоты трубопровода системы.

—Майкл Х.

Связанные

Максимальное давление резервуаров расширения и сжатия — Часть 5

Версия для печати (PDF)

В последней статье, опубликованной в журнале R. L. Deppmann Monday Morning Minutes, представлен расчет давления холодного заполнения, необходимый для расчета расширительного бака.Еще одна необходимая информация — это максимальное давление в резервуаре.

Максимальное давление в гидравлической системе зависит от ряда переменных. Давайте рассмотрим несколько примеров, чтобы понять суть дела. На этой неделе мы рассмотрим первый пример.

ПРИМЕР ПЕРВЫЙ: На рисунке 1 показана однолинейная схема системы отопления с котлом и насосной системой. Предположим, у нас есть одноэтажное здание, и система отопления имеет высоту всего 15 футов с температурой подачи 180 градусов. Предположим также, что проектная мощность насоса составляет 100 галлонов в минуту на высоте 80 футов.Мы выбрали линейный насос Bell and Gossett серии 80-2X2X9.5 с двигателем без перегрузки мощностью 5 л.с.

Используя статью прошлой недели, мы знаем, что минимальное давление холодного наполнения составляет 10,5 фунтов на кв. Дюйм. Поскольку клапан регулировки давления B&G B7-12 настроен на заводе на 12 фунтов на квадратный дюйм, давайте проявим смекалку и установим давление холодного наполнения на 12 фунтов на квадратный дюйм, а не на 10,5.

B&G PRV B7-12

Предположим, в котле есть предохранительный клапан 30 PSIG.Клапаны сброса давления B&G ASME не открываются при установленном давлении, вместо этого они «плачут» непосредственно перед тем, как установочный переключатель имеет то преимущество, что снижает потери воды до минимума, когда мы приближаемся к заданному давлению. Мы возьмем давление сброса 30 фунтов на квадратный дюйм и вычтем 10%, чтобы получить максимальное давление для определения размера резервуара, что даст нам 27 фунтов на квадратный дюйм.

Давайте посмотрим, что происходит на нагнетании насоса. Максимальный перепад давления, который может выдержать насос, составляет 90 футов или около 39 фунтов на квадратный дюйм при отключении.Если максимальное рабочее давление в резервуаре составляет 27 фунтов на квадратный дюйм, а максимальное давление, которое насос может добавить к этому, составляет 39 фунтов на квадратный дюйм, то максимальное давление в системе на выходе насоса составляет 66 фунтов на квадратный дюйм.

Почему мы сделали этот последний расчет? Большинство коммерческих и промышленных систем имеют рабочее давление от 125 до 150 фунтов на кв. Дюйм. 66 фунтов на кв. Дюйм изб. Явно меньше этого давления; поэтому все в порядке. Что произойдет, если после насоса будет установлено оборудование с максимальным давлением 60 фунтов на кв. Дюйм (изб.)? Ваша конструкция в 66 фунтов на кв. Дюйм (изб.) Превысит рабочее давление оборудования, расположенного ниже по потоку, КОТОРОЕ ВЫ УКАЗЫВАЕТЕ ИЛИ ВЫБИРАЕТЕ.Вы узнаете об этом спустя много времени после того, как оборудование было куплено и установлено. Это досадная и дорогостоящая ошибка. Предлагаю вам выработать привычку всегда рассчитывать и записывать максимальное давление на выходе из насоса.

На следующей неделе мы рассмотрим другой пример, чтобы определить расчет максимального давления.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице.Хотя эта информация основана на многолетнем опыте и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

Архивы — Нажмите здесь, чтобы увидеть прошлые статьи

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице.Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

Тепловые расширительные баки: Часть 2 — Размер

Как подобрать тепловые расширительные баки для систем горячего водоснабжения

В первой части этой серии мы рассмотрели, где необходимы расширительные баки.Когда определено, что резервуар должен быть включен в водопроводную систему, следующей задачей является определение правильного размера для резервуара. Обращение к таблицам размеров в каталоге производителя расширительного бака — самый простой, хотя и не лучший метод определения размеров баков теплового расширения. В таблицах размеров, предоставленных производителями, указаны номер модели и размер бака в зависимости от объема водонагревателя и давления в системе. Эти таблицы, однако, основаны на трех важных предположениях, о которых нужно знать дизайнерам.

Первый , для большинства производителей таблицы основаны на максимально допустимом линейном давлении 150 фунтов на квадратный дюйм. Это максимально допустимое рабочее давление большинства водонагревателей и расширительных баков. Это также настройка предохранительного клапана водонагревателя. Другими словами, резервуар теплового расширения, если он выбран по таблицам, может выдержать тепловое расширение до давления в системе 150 фунтов на квадратный дюйм, которое является точкой сброса для предохранительного клапана водонагревателя. Помните, что цель расширительного бака — избежать сброса давления через предохранительный клапан.Лучшей альтернативой является расчет расширительного бака для максимального допустимого давления 135 фунтов на кв. Дюйм, что на 10% ниже уставки предохранительного клапана.

Второй номер , таблицы производителя основаны на давлении предварительной зарядки бака 40 фунтов на квадратный дюйм. Предварительная зарядка — это давление воздуха на воздушной стороне камеры баллона. Эта настройка, кстати, не основана на инженерных принципах, а является ограничением Министерства транспорта на транспортировку цистерн. Чтобы уменьшить размер расширительного бака, давление воздуха предварительной зарядки должно быть установлено равным линейному давлению системы, а не давлению предварительной зарядки резервуара 40 фунтов на кв. Дюйм, которое установлено на заводе.(Примечание: если размер расширительных баков рассчитан инженером на основе давления воздуха предварительной зарядки, равного давлению в линии, то в чертежах и спецификациях трубопроводов подрядчик должен указывать необходимость заправки расширительного бака давлением воздуха, равным давлению в линии.) Таблица основана на давлении предварительной зарядки бака 40 фунтов на квадратный дюйм, они не позволяют точно определить размер расширительного бака, когда давление предварительной зарядки равно давлению в трубопроводе.

Третий , таблицы размеров большинства производителей основаны на повышении температуры хранимой воды на 40 ⁰ F.Задумайтесь об этом на мгновение. Размер водонагревателя обычно рассчитывается исходя из перепада температур 100 ⁰ F. Например, часто мы предполагаем, что холодная вода поступает в водонагреватель при температуре 40 ⁰ F и нагревается и хранится при 140 ⁰ F. Если мы проектируем водонагреватель для повышения температуры воды на 100 ⁰ F, консервативный подход состоит в том, чтобы подобрать размер бака для теплового расширения, чтобы он соответствовал количеству расширения воды в результате того же повышения температуры 100 ⁰ F.Это, конечно, наихудший сценарий (полное опорожнение бака и заполнение холодной водой 40 ⁰ F). Расчет расширительного бака, основанный только на повышении температуры на 40 ⁰ F, менее чем консервативен.

Чтобы спроектировать расширительный бак для максимального допустимого давления менее 150 фунтов на квадратный дюйм, давления воздуха предварительной зарядки, отличного от 40 фунтов на квадратный дюйм, и перепада температур более 40 ⁰ F, мы не можем обращаться к таблицам производителя. Кроме того, в больших системах размеры резервуаров для хранения часто превышают значения, указанные в таблицах.Так что же нам делать? Мы должны рассчитать надлежащий размер расширительного бака, используя инженерные уравнения . Вот упрощенный метод определения размеров расширительных баков. Более подробный метод представлен в Руководстве по проектированию ASPE, том 4.

Для выбора расширительного бака необходимо определить общую вместимость бака и приемочный объем. Общая емкость бака — это объем бака. Приемный объем — это количество воды, которое резервуар будет принимать при давлении воздуха на воздушной стороне диафрагмы.

Сначала определите объем расширения воды в вашей системе. Это объем воды, который должен будет вместить расширительный бак, который также называется «приемным объемом». Объем расширенной воды зависит от удельного объема воды при входящей температуре и температуре нагрева, а также от объема хранимой воды.

(1) В _ACC = В _T x (VS ₂ / VS ₁ — 1)

где,

В _ACC = Допустимый объем (галлоны)

Vs ₂ = Удельный объем воды при температуре нагрева, (футы ³ / фунт)

Vs ₁ = Удельный объем воды при температуре на входе, (футы ³ / фунт)

V _T = Объем накопительного бака водонагревателя (галлоны)

Удельный объем насыщенной воды при различных температурах можно найти в таблицах термодинамических свойств или в удобной таблице в ASPE Data Book, том 2, таблица 6-5 «Термические свойства воды».Вот хорошее число, которое следует запомнить. Вода, нагретая с 40 ⁰ F до 140 ⁰ F, расширится на 1,7%. Например, предположим, что у нас есть водонагреватель на 120 галлонов, и вода нагревается с 40 ⁰ F до 140 ⁰ F.

В _ACC = 120 (0,01629 / 0,01602 — 1) = 120 (0,017) = 2,0 галлона

Это количество воды, которое расширительный бак должен принять для предотвращения скачков давления в системе. Я знаю, что это упрощенный подход.Я проигнорировал расширение бака нагревателя и трубопровода горячей воды. По моему опыту, влияние этих факторов невелико и мало влияет на окончательный выбор танка.

Имейте в виду, что когда мы завершаем расчеты, мы выбираем расширительные баки, которые прибывают с довольно большими приращениями размера. Вот почему включение факторов, которые не оказывают существенного влияния на общую величину необходимого теплового расширения, можно смело исключить из расчетов. Если вы хотите быть более точными, уравнения, приведенные в Руководстве по проектированию ASPE, включают расширение материала трубы.

Кстати, я тоже не утруждаюсь поправкой на высоту. Обычно нам не нужна такая точность. Кроме того, поскольку в расчетах мы предполагаем 100-градусный перепад температуры воды, у нас есть некоторый встроенный консерватизм.

Последний шаг — определение общей емкости расширительного бачка. Уравнение для общей емкости расширительного бака выводится из закона Бойля. Когда давление предварительной зарядки сравняется с давлением в трубопроводе, используйте уравнение (2) ниже.

(2) В _ET = В _ACC / (1-P ₁ / P ₂)

где,

P ₁ = Статическое давление в линии воды, (фунт / кв. Дюйм)

P ₂ = Максимальное требуемое давление в баллоне (фунт / кв. Дюйм)

В _ACC = Приемный объем, (галлоны)

V _ET = Общий объем расширительного бачка, (галлонов)

( Обратите внимание, что давление — это абсолютное давление (фунт / кв. Дюйм).Добавьте 14,7 к манометрическому давлению, чтобы преобразовать его в абсолютное давление. Также обратите внимание, что это уравнение предполагает, что предварительное давление воздуха равно давлению в трубопроводе. Это уравнение не следует использовать, если давление предварительной зарядки не равно давлению в трубопроводе.)

Если расширительный бак имеет допустимое рабочее давление 150 фунтов на квадратный дюйм, я использую 149,7 фунтов на квадратный дюйм (135 + 14,7 = 149,7) для P ₂, что на 10% ниже уставки предохранительного клапана. Используя приведенный выше пример, предположим, что фактическое давление в трубопроводе и давление предварительной зарядки составляет 80 фунтов на квадратный дюйм.

V _ET = 2,0 / (1 — 94,7 / 149,7) = 5,44 галлона

Учитывая расчетную общую емкость резервуара 5,44 галлона и приемочную емкость 2 галлона, проконсультируйтесь с данными производителя и выберите резервуар, который соответствует вашему конкретному применению.

Если давление предварительной зарядки не равно давлению в трубопроводе, уравнение (2) использовать нельзя. Соответствующее уравнение для давления предварительной зарядки, которое не равно давлению в трубопроводе, — это уравнение 3 ниже.

(3) V _ET = V _ACC / [(P ₁ / P ₂) — (P ₁ / P ₃)]

где,

P ₁ = Давление предварительной зарядки, (psia)

P ₂ = Статическое давление воды в линии, (psia)

P ₃ = Максимальное требуемое давление в баллоне (фунт / кв. Дюйм)

В _ACC = Приемный объем, (галлоны)

V _ET = Общий объем расширительного бачка, (галлонов)

Для предыдущего примера, если расширительный бак имеет заводскую предварительную заправку 40 фунтов на кв. Дюйм, и давление в линии не повышено до 80 фунтов на кв. Дюйм, то требуемая общая емкость расширительного бака увеличивается с 5.От 4 галлонов до 9,4 галлона.

Некоторые производители теперь также размещают на своих веб-сайтах калькуляторы размеров, основанные на этих инженерных уравнениях. Щелкните здесь, чтобы увидеть пример.

Описанный выше метод определения размеров предназначен для баков теплового расширения, установленных в системе горячего водоснабжения. Если вы подбираете размеры баков для системы подкачивающего насоса, процедура будет другой.

Для предложений относительно будущих сообщений в блогах, сделайте предложение.

Давление холодного наполнения — Емкости для расширения и сжатия — Часть 4

Версия для печати (PDF)

Давление холодного наполнения определяется как начальное давление, необходимое для подъема воды от точки показания манометра к верхней части системы, плюс 4 фунта на кв. Дюйм изб. Для принудительной вентиляции.Это утверждение справедливо для систем от охлажденной воды до систем отопления до 220 ° F. При температуре от 220 ° F до 250 ° F обратитесь к руководству по обучению компании Bell and Gossett Air Management, которое можно получить в компании R L Deppmann, обслуживающей Мичиган и Огайо, или у местного представителя B&G в других частях земного шара.

Обычно мы определяем «холодную» как температуру воды, поступающей в гидравлическую систему во время ее заполнения. При проверке надлежащего давления холодного наполнения в существующей системе позвольте воде циркулировать без нагрева, пока она не станет близкой к комнатной температуре.

Чтобы рассчитать «Давление наполнения», возьмите высоту системы над манометром, разделите на 2,31 и прибавьте к ней 4 фунта на кв. Дюйм. Давление холодного наполнения в приведенном ниже примере является настройкой редукционного клапана (PRV). Давление «наполнения» в баке сжатия или расширительного бака может быть немного больше или меньше в зависимости от высоты бака по сравнению с уровнем PRV.

Обеспечьте давление холодной заливки не менее 4 фунтов на кв. Дюйм в верхней части системы.
Примечание: для температур, превышающих или равных 220 градусам по Фаренгейту, может потребоваться более высокое давление для предотвращения кавитации в системе.

цвет: красный; Детальное дополнение James M. Pleasants Co.

Предположим, что бак сжатия в приведенном выше примере находится примерно на 9 футов выше редукционного клапана. Поскольку 9 футов составляют около 3,9 фунтов на квадратный дюйм, мы бы сказали, что давление заполнения в баке составляет 13 фунтов на квадратный дюйм. (17 фунтов на кв. Дюйм минус 3,9 фунта на квадратный дюйм составляет около 13 фунтов на кв.

Next Monday Morning Minute расскажет о разнице между системами компрессионного и расширительного баков.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация основана на многолетнем опыте и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

Архивы — Нажмите здесь, чтобы увидеть прошлые статьи

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

Сантехника

— Какое правильное давление в расширительном баке горячей воды

Какое давление необходимо для предварительной зарядки расширительного бака для горячей воды для бытового потребления? Я читал в нескольких местах, что он должен находиться под давлением поступающей воды. Это потребует измерения давления в системе водоснабжения здания и, соответственно, накачки резервуара до этого давления. В качестве альтернативы, я также читал в нескольких местах о 12 фунтах на квадратный дюйм, и это давление заполнения для двухэтажного дома.Почему давление заполнения не может быть рабочим давлением поступающей воды?

Из http://diy.blogoverflow.com/2013/02/handling-the-pressure-with-expansion-tanks/

Проверить давление в системе
На этом этапе вам нужно закрыть открытый кран и открыть запорные клапаны (убедитесь, что вы закрыли удлинительную трубу, или закройте клапан на удлинителе, а то везде будет вода). Включить все арматуру горячей воды в доме, пока вода не потечет нормально (нет распыление), чтобы обеспечить заполнение системы и полное давление.Проверьте и устраните утечки.
Присоедините манометр к любой части вашей водопроводной системы. Некоторый манометры содержат резьбу для садового смесителя, или вы можете прикрепить ее к пристройка, где будет установлен расширительный бачок. Однажды манометр прикреплен, откройте клапан, чтобы получить показания манометра. Примечание давление. Если давление выходит за пределы нормального диапазона 40 — 80 фунтов на квадратный дюйм, вам нужно будет предпринять шаги, чтобы исправить это (что не рассматривается в этой статье).
Создайте в резервуаре предварительное давление
Большинство расширительных баков имеют давление 12-40 фунтов на квадратный дюйм, но перед вами установите бак, который вам нужен, чтобы соответствовать давлению в системе.Начать с снятие защитной крышки с воздушного клапана на резервуаре. Использовать манометр для проверки давления. Используйте велосипедный насос или компрессор, чтобы заполнить бак до давления в системе, которое вы отметили ранее.

Из Bell & Gossett FHD501A (http://documentlibrary.xylemappliedwater.com/wp-content/blogs.dir/22/files/2012/07/fhd-501a.pdf):

Большинство мембранных резервуаров для жилых помещений предварительно заряжены до 12 фунтов на квадратный дюйм, чтобы соответствовать потребности в давлении заполнения типичного двухэтажного дома.Когда давление питательной воды достигнет 12 фунтов на квадратный дюйм, система будет заполнена до верхнего этажа и будет ниже нескольких фунты давления. В этот момент вода больше не попадет в систему, потому что давление с обеих сторон диафрагмы будет одинаковым. Стоит проверить воздух давление в мембранном баке перед его установкой, так как часть воздуха может улетучились при транспортировке и хранении.

Мне могло показаться, что если бы вы просто использовали 12 фунтов на квадратный дюйм и ваше рабочее давление было, скажем, 60 фунтов на квадратный дюйм, ваш резервуар был бы полностью переувлажнен и не работал бы.

Расширительные баки водонагревателя: что вы должны знать

Расширительный бак водонагревателя, также называемый расширительным баком, представляет собой предохранительное устройство, предназначенное для защиты водопровода от теплового расширения. Риск повреждения давлением из-за теплового расширения редко вызывает беспокойство у водонагревателей без резервуара, но если у вас есть водонагреватель типа резервуара, ваша водопроводная система может оказаться под угрозой.

Если учесть, что 50 галлонов холодной воды с помощью теплового расширения превратятся как минимум в 52 галлона после нагрева, дополнительные 2 галлона воды больше не поместятся в бак водонагревателя.Вот тут-то и пригодится расширительный бак.

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя — это просто небольшой резервуар, который поглощает воду в мочевой пузырь для снижения избыточного давления в водонагревателе.

Раньше, когда вода увеличивалась, это не было проблемой, несколько лишних галлонов просто текли обратно в городское водоснабжение. Но сегодня расширенному водопроводу некуда деваться, потому что действующие правила водопровода запрещают ему попадать в городскую систему, где он может загрязнить коммунальное водоснабжение.

При наличии требуемых обратных клапанов и предохранителей противотока водопроводные трубы, водонагреватель и даже некоторые приборы должны иметь дело с повышенным давлением, вызванным тепловым расширением. Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая ваш водонагреватель. Это могло быть даже причиной лопнувшей трубы!

Watts DET-5 Расширительный бак водонагревателя

Watts DET-5 — идеальный размер для 50-галлонных водонагревателей.

Принцип работы расширительного бака

Внутри расширительного бачка находится баллон для сжатого воздуха, который поглощает дополнительную воду, расширяясь и сжимаясь.

Когда вода в вашем водонагревателе становится горячей, она расширяется и увеличивает давление в баке и водопроводной системе. Однако вместо того, чтобы позволить давлению расти, избыток воды попадает в расширительный бак.

Когда кран в доме открывается (или вода охлаждается), вода из расширительного бака сбрасывается обратно в систему горячего водоснабжения.В расширительном баке только переливающаяся вода. Он не хранит воду постоянно.

Посмотреть видео

Зачем мне нужен расширительный бак?

Обойтись без расширительного бачка водонагревателя рискованно. Хотя у многих водонагревателей нет расширительного бачка, мы настоятельно рекомендуем его добавить. Он защитит вашу сантехнику, бытовую технику и водонагреватель.

Перелив горячей воды может вызвать повышение давления в резервуаре для воды до опасного уровня, что может привести к поломке компонентов.Как вы можете себе представить, перелившаяся через край горячая вода также может вытечь через клапан T&P и вызвать серьезные повреждения водой.

Даже если компоненты не ломаются и не возникают утечки, отказ от расширительного бачка может иметь негативные последствия. Повышенная нагрузка, вызванная чрезмерно полным баком горячей воды, может сократить срок службы нагревателя, не говоря уже о том, что компоненты могут изнашиваться раньше, чем ожидалось.

Выбор подходящего расширительного бачка для водонагревателя

Установка расширительного бака на ваш водонагреватель — это не только хорошая идея, но и требование в большинстве областей, и важно определить правильный размер для вашей системы.К сожалению, когда дело доходит до баков теплового расширения, не существует универсального варианта.

Как правильно выбрать размер расширительного бака

Выбрать правильный размер относительно легко. Необходимо учитывать два основных фактора:

Вместимость водонагревателя — эту информацию можно найти на заводской этикетке, прикрепленной к вашему водонагревателю.
Бытовое давление воды — Давление воды, измеренное в фунтах на квадратный дюйм (фунты на квадратный дюйм) в водопроводе вашего дома, можно измерить с помощью манометра.Просто прикрепите манометр к шлангу или крану и включите воду. Рекомендуется проверять давление воды в течение 24 часов. Однако есть еще один вариант — обратиться в вашу компанию по водоснабжению.

Имейте в виду, что вам следует установить редукционный клапан, если давление воды превышает 80 фунтов на квадратный дюйм. Идеальное давление воды составляет от 50 до 60 фунтов на квадратный дюйм.

Этот манометр поставляется с адаптерами, которые позволяют измерять давление воды в нескольких местах.

Общие рекомендации по выбору размера расширительного бака

Эта таблица поможет вам правильно определить размер расширительного бака для вашего водонагревателя. Предполагается, что температура установлена на 150 градусов.

Если ваш водонагреватель выходит за пределы этих значений статического давления или производительности, лучше обратиться к специалисту. Они могут выйти и произвести необходимые расчеты и даже установить за вас расширительный бачок.

Amtrol производит отличный расширительный бак для водонагревателя на 2 галлона.

Что произойдет, если расширительный бак неправильного размера?

Покупка расширительного бака подходящего размера важна, но если вы сомневаетесь, лучше ошибиться в сторону большего, чем меньшего.

Расширительный бак, который слишком велик для вашей системы, все равно сможет безопасно обрабатывать лишнюю воду. Однако слишком маленький резервуар может вызвать срабатывание клапана сброса температуры и давления и сброса избыточного давления.

Как установить расширительный бак

Если вы немного разбираетесь в механике и любите выполнять домашние задания, вы сможете установить расширительный бак самостоятельно.Или вы можете просто обратиться к профессионалу, который сделает эту работу за вас.

Установка расширительного бака

Как описано выше, определите давление воды в вашем доме с помощью манометра. Если давление выше 80 фунтов на квадратный дюйм, установите редукционный клапан.
Проверьте давление воздуха в расширительном бачке с помощью манометра.
Отрегулируйте давление воздуха в расширительном баке в соответствии с максимальным давлением воды в доме. Использование ручного насоса, НЕ воздушного компрессора.
Установите емкость на магистраль холодной воды (подробности смотрите в видео).
Откройте кран и дайте ему поработать, пока у вас не будет непрерывной струи воды. Это удалит весь воздух из резервуара.

Посмотреть видео

Как обслуживать расширительный бак

Расширительные баки водонагревателя требуют регулярного обслуживания для обеспечения оптимальной работы. Большинство экспертов рекомендуют вам или лицензированному специалисту выполнять плановое техническое обслуживание ежегодно.

Почему требуется техническое обслуживание расширительного бака?

Расширительные баки имеют внутренний баллон, разделяющий воздух и воду. Через процесс, называемый «диффузией», из мочевого пузыря будет вытекать воздух. Утечка часто может составлять 1 фунт / кв.дюйм в год, чего достаточно, чтобы изменить ситуацию уже через 12 месяцев.

Если внутренний баллон разрывается, расширительный бачок заполняется водой и не сливается должным образом. Когда это произойдет, вам нужно будет купить другой расширительный бачок, поскольку отремонтировать баллон невозможно.Средний срок службы расширительного бака составляет 6 лет при правильной установке.

Проверка мочевого пузыря

Мы предложим вам более простой метод, но если вы вызовете специалиста для проверки расширительного бачка, он воспользуется следующими шагами:

Отключите подачу воды в ваш дом и сбросьте давление, открыв кран.
Снимите колпачок со стержня клапана на расширительном бачке и прикрепите манометр. Давление должно быть выше 75 фунтов на квадратный дюйм.
Если в баке нет давления воздуха, расширительный бак вышел из строя. Вам нужно будет заменить его на новый.
Если внутри бака давление, необходимо проверить давление воды.
Расширительный бак и давление воды должны быть одинаковыми. Если это не похоже, вам нужно будет использовать ручной насос, чтобы добавить воздуха в расширительный бачок.

Однако, если вы ищете быстрый и простой способ осмотреть резервуар, вы можете просто нажать на клапан Шредера, расположенный снаружи резервуара.

Если при нажатии на клапан выходит воздух с шипением, баллон находится в хорошем рабочем состоянии. Но если вместо этого начинает капать вода, скорее всего, мочевой пузырь лопнул, и вам нужно будет купить новый.

Проверка PSI

Убедившись, что баллон находится в хорошем состоянии, вы захотите проверить давление в баллоне psi. В руководстве по эксплуатации будет указано значение фунта на квадратный дюйм для вашего резервуара. Вы можете записать этот номер на резервуаре, чтобы вам не приходилось искать его снова в будущем.

Снимите показания манометром. Если давление слишком высокое (), вы можете просто выпустить немного воздуха, нажав на клапан, пока не выйдет достаточно воздуха. Если давление слишком низкое ( фунт / кв. Дюйм), вам потребуется добавить немного воздуха с помощью насоса для шин.

Мы настоятельно рекомендуем использовать ручной насос вместо воздушного компрессора при добавлении воздуха. Воздушный компрессор может легко разорвать мочевой пузырь.

Посмотреть видео

Расширительные баки 101: вентиляционные отверстия и напорные отверстия

Если вы планируете преобразовать старый расширительный бак незакрепленного типа в расширительный бак закрытого типа, простое практическое правило — заменить существующий бак на модель, которая равен объему существующего бака.Например, если 15 галлонов. бак свисает с потолка, замените его баллонным баком №15.

При этом необходимо установить автоматический вентиль, чтобы удалить воздух из системы. Напомним, что на старых, не закрытых компрессионных баках, автоматические вентиляционные отверстия не допускаются. Если это расширительный бачок с невыпадающим мочевым пузырем, вентиляционные отверстия просто необходимы. Новые резервуары поставляются с заводским давлением 12 фунтов на квадратный дюйм. Почему ты спрашиваешь? Потому что производитель исходит из того, что в жилых помещениях над котлом никогда не может быть больше двух этажей.Чтобы «поднять» воду на высоту, достаточную для полного заполнения системы, требуется давление 0,5 фунта на квадратный дюйм, чтобы поднять воду на 1 фут вертикальной высоты. Следовательно, вода в двухэтажном доме должна иметь давление 10 фунтов на квадратный дюйм, чтобы заполнить систему.

Обычно требуется некоторое остаточное давление, чтобы «отрыгнуть» пузырьки из верхней части системы. Следовательно, 20 футов, умноженные на 0,5 фунта на квадратный дюйм плюс 2 фунта остаточного давления, равны 12 фунтам на квадратный дюйм. По этой же причине завод отгружает регуляторы давления с предустановкой на 12 фунтов на квадратный дюйм.

Что, если высота системы, скажем, 30 футов? При 0 фунт / кв. Дюйм на водяной стороне бака давление воздуха в баке должно быть повышено до ожидаемого давления заполнения системы. В этом случае 30 футов, умноженные на 0,5 = 15 фунтов на квадратный дюйм, плюс 2 фунта остаточного давления = 17 фунтов на квадратный дюйм. Затем вы также должны отрегулировать регулятор давления, чтобы компенсировать дополнительное давление, необходимое для подъема столба воды к верху системы. Что произойдет, если вы оставите давление в резервуаре на уровне 12 фунтов на квадратный дюйм, но повысите давление наполнения до 17 фунтов на квадратный дюйм? Вы начинаете использовать приемную способность бака спереди, а это значит, что у вас будет намного меньше на другом конце, когда вода станет горячей и расширится.Как только система нагреется, вы увидите повышение давления. Может и не хватить продуть предохранительный клапан, но он увеличится.

Если вы все сделаете правильно, повышение давления в системе сведется к минимуму. В некоторых случаях переполнение может быть использовано в ваших интересах, но вы хотите убедиться, что вы не переполните, иначе вы испортите расширительный бак и предохранительный клапан.

Если вы имеете дело с системой водяного отопления, которая не имеет кислородной барьерной трубки, вы должны использовать расширительный бак, предназначенный для питьевой воды.Этот резервуар будет иметь фенольную облицовку на всех металлических частях, чтобы кислород, который находится во взвешенном состоянии, не поедал оболочку резервуара. Также не забудьте отрегулировать расход воздуха в баллоне в сторону понижения. Резервуары для питьевой воды обычно поставляются с завода с предварительным зарядом 45 фунтов на квадратный дюйм.

Хотя производители резервуаров сказали некоторым подрядчикам, что не имеет значения, в каком направлении вы устанавливаете резервуар, здравый смысл подсказывает вам, что это имеет значение. На всех рисунках, которые я когда-либо видел, был изображен патрубок бака в верхней части расширительного бачка.Это удерживает воздух от того места, где должна быть вода.

При модернизации, когда труба старого потолочного расширительного бачка поднимается вверх, установите тройник в нормальной конфигурации, опустите концевой участок втулки и установите автоматический вентиль. Затем на ответвлении установите ниппель достаточной длины, чтобы обеспечить зазор для диаметра резервуара, и установите колено, направленное вниз. Повесьте танк прямо здесь, и не забудьте его как следует поддержать.

Если вы используете напольный резервуар, трубопровод будет аналогичным.Установите автоматический вентиль в верхней части нижнего угла, чтобы воздух не попадал туда, где должна быть только вода.

Изолирующие клапаны дешевы, когда речь идет о расширительных баках. Танк — один из тех предметов, который гарантированно выйдет из строя в какой-то момент. Почему бы не облегчить задачу следующему человеку, который должен это изменить? Кроме того, вы могли бы стать этим следующим человеком.

С технической точки зрения, для расширительных бачков типа баллонов с закрытым воздухом завышение размеров не является серьезной проблемой. Разница в стоимости между No.15 и 30 настолько незначительны, что не стоит их рассматривать. Выбери резервуар побольше. Если резервуар слишком большой, это позволяет немного переполнить систему. Не могу вспомнить, когда в последний раз использовал танк № 15. Если мне не изменяет память, это было еще во времена расцвета солнечной энергии.

Если мы следуем инструкциям, прилагаемым к определенным заправочным клапанам, и перекрываем подачу подпиточной воды, кислород выходит из суспензии и удаляется из системы. Затем объем и давление в системе уменьшатся, и вы вернетесь к тому, чтобы снова создать давление в системе.Если вы рассчитали давление заполнения системы 12 фунтов на квадратный дюйм и вручную наполнили систему до 20 фунтов на квадратный дюйм, по мере того, как кислород выходит из суспензии, диафрагма отправит немного воды обратно в систему для компенсации.

Расчет давления в расширительном бачке: Как проверить и настроить давление в расширительном баке отопления

Давление в расширительном бачке закрытого типа

Виды и устройство

Особенности конструкции

Какое давление должно быть в расширительном бачке газового котла системы отопления закрытого типа

Как проверить давление в расширительном бачке

Расчет объема

К чему приведет недостаточный объем расширительного бачка

Почему падает давление

Где поставить в системе

Какое давление должно быть в расширительном бачке двухконтурного котла

О чем говорит давление в расширительном бачке отопления

Зачем нужна эта конструкция?

Устройство и принцип действия

Установка расширительного элемента

Почему падает давление?

Настройка давления

Заключение

Как проверить и настроить давление в расширительном баке

Настройка показателей в новом расширительном бачке перед пуском системы

Как измерить и отрегулировать давление в расширительном бачке

Каким должно быть давление в расширительном бачке отопления?

Расширительные баки для газовых котлов: устройство и регулирование давления

Расчет расширительного бачка отопления

Принцип работы расширительного бака

Расчет объема расширительного

Расширительный бачок для отопления закрытого типа: устройство, расчет, установка

Классификация

Устройство и характеристики

Подбор места и монтаж

Расчет объема бака

Особенности сборки и настройки системы

закрытый и открытый тип системы отопления, контроль параметров

Системы отопления

Устройство расширительного бачка

Необходимое давление

Расширительный бак для отопления: устройство, какой выбрать?

Какие существуют виды расширительных бачков?

Открытые расширительные баки отопления

Закрытые расширительные баки отопления

Расчет расширительного бака для отопления

Как осуществляется подбор расширительных баков систем отопления?

Монтаж расширительного бака отопления

расширительный бачок, мембранный расширительный бак

Расширительный бачок. Назначение.

Как же устроен внутри расширительный бак мембранного типа.

Как работает расширительный бачок.

Как рассчитать необходимый объем мембранного расширительного бака.

Теперь пример расчета расширительного мембранного бака к нашей системе отопления.

Определение заряда расширительного бака со стороны воздуха

Максимальное давление резервуаров расширения и сжатия — Часть 5

Тепловые расширительные баки: Часть 2 — Размер

Давление холодного наполнения — Емкости для расширения и сжатия — Часть 4

— Какое правильное давление в расширительном баке горячей воды

Расширительные баки водонагревателя: что вы должны знать

Что такое расширительный бак водонагревателя?

Принцип работы расширительного бака

Посмотреть видео

Зачем мне нужен расширительный бак?

Выбор подходящего расширительного бачка для водонагревателя

Как правильно выбрать размер расширительного бака

Общие рекомендации по выбору размера расширительного бака

Что произойдет, если расширительный бак неправильного размера?

Как установить расширительный бак

Установка расширительного бака

Посмотреть видео

Как обслуживать расширительный бак

Почему требуется техническое обслуживание расширительного бака?

Проверка мочевого пузыря

Проверка PSI

Посмотреть видео

Расширительные баки 101: вентиляционные отверстия и напорные отверстия

Добавить комментарий Отменить ответ

Информация

Служба поддержки

Дополнительно

Личный Кабинет
