SINO X6132B Горизонтальный фрезерный станок / Oldeng

Горизонтальные фрезерные станки SINO серии X6 — оборудование для использования на вспомогательных и заготовительных производствах. Станки серии X6 обладают оптимальной стоимостью при совокупности хороших характеристик и отличного качества исполнения.

Особенности и преимущества серии X6

1. Тяжёлая монолитная станина, эффективно сопротивляющаяся механическим нагрузкам, тепловым расширениям и вибрациям.
2. Высококачественные направляющие станка выполнены максимально точно и гарантируют высокоточное позиционирование рабочих органов станка. Направляющие защищены телескопическими кожухами, что обеспечивает им долгий срок службы.
3. Станок оснащён мощным шпинделем, с максимальной скоростью вращения до 1500 об / мин.
4. Станок X6132B оснащён высококлассной 18ти скоростной коробкой передач, с долгим сроком службы

О компании SINO

Компания Wannan Machinery была основана в 1928 году как национальный Китайский производитель высокотехнологичного металлорежущего оборудования. Основным направлением деятельности стало производство фрезерных станков.

В 1997 году компанию Wannan Machinery приватизировали и был основан новый бренд SINO. Целью нового бренда стало завоевание новых рынков, например таких как Европейский или Американский рынки. Основная сфера деятельности производство фрезерных обрабатывающих центров с ЧПУ.

На сегодняшний день наш партнёр производит вертикальные, горизонтальные, портальные, высокоскоростные фрезерные обрабатывающие центры с ЧПУ. С направляющими качения и с направляющими скольжения. Компания SINO номер один в Китае по экспорту вертикальных фрезерных обрабатывающих центров.

Площадь завода более 130 000 квадратных метра с производственной мощностью более 1000 станков в месяц.

Характеристика	Значение
Габариты рабочего стола	320 х 1320 миллиметров
Грузоподъёмность стола	500 килограмм
Диапазон перемещений по оси X вручную / от привода	780 миллиметров
Диапазон перемещений по оси Y вручную / от привода	280 миллиметров
Диапазон перемещений по оси Z вручную / от привода	400 миллиметров
Диапазон поворота стола	±45 градусов
Расстояние от оси вращения шпинделя до хобота	155 миллиметра
Расстояние от оси вращения шпинделя до поверхности стола	от 40 до 440 миллиметров
Размер шпинделя	7:24 №50
Мощность главного привода	7,5 кВт
Мощность привода движения рабочих органов	1,5 кВт
Количество передач в коробке скоростей	18 ступеней
Диапазон скорости вращения шпинделя	от 30 до 1500 об / мин.
Габаритные размеры станка Д х Ш х В	2327 х 1792 х 1720 миллиметров
Масса станка	2850 килограмм

Стандартное оснащение

• Шпиндель с максимальной скоростью вращения до 1500 об / мин.
• Освещение рабочей зоны
• Централизованная система смазки
• Опорные болты
• Первичный набор оснастки

Опции

• Тиски
• Поворотный стол
• Делительная головка
• Комплект зажимной оснастки
• Комплект цифровой индикации перемещений рабочих органов

Горизонтальный консольно-фрезерный станок с поворотным столом FU400MR

Консольный горизонтальный фрезерный станок с поворотным столом FU400MR предназначен для фрезерования деталей из разнообразных материалов.

Станок может применяться в серийном производстве, на малых предприятиях, в мастерских различного профиля

На станке можно обрабатывать вертикальные и горизонтальные плоскости,пазы, углы, рамки, зубчатые колеса и др.

Изготавливается по лицензии фирмы “НЕСКЕRТ”.

Режимы работы:

• традиционный
• автоматические циклы фрезерования:
• маятниковое
• с ускоренным перескоком
• по прямоугольному циклу в трёх плоскостях XY,XZ,YZ посредством кулачкового управления.

Конструктивные особенности:

• механизмы опускания консоли и попутной подачи в продольной координате
• электромеханическое приспособление для зажима инструмента
• главные узлы изготовлены из серого чугуна и имеют оптимальную форму
• направляющие консоли и поперечные салазки обладают хорошими антифрикционными свойствами.

Технические характеристики FU400MR

параметр		значение
Размеры рабочей поверхности стола, мм		400х1600
Наибольшее перемещение стола, мм	продольное	1120
	поперечное	345
	вертикальное	400
Поворот стола в обе стороны, град.		45
Частота вращения шпинделя, об/мин		28…1400
Диапазон подач стола, мм/мин	продольных	16…800
	поперечных	16…800
	вертикальных	5…250
Наибольший угол поворота шпинделя, град.		45
Общая потребляемая мощность, кВт		14,5
Наибольшая масса обрабатываемых деталей, кг		1500
Габаритные размеры, мм	длина	2850
	ширина	2150
	высота	2350
Масса, кг		3900

Горизонтальные фрезерные станки

Горизонтальные консольно-фрезерные станки

Фрезерные станки незаменимы при обработке зубчатых деталей и элементов устройств с гладкой поверхностью. Они широко распространены в металлообрабатывающей сфере и промышленной области производства. Горизонтальные фрезерные станки отлично подходят для обработки некрупных деталей и отличаются горизонтально расположенным шпинделем. Сама конструкция позволяет обрабатывать фасонные, винтовые, горизонтальные и вертикальные поверхности пазов и углов. Завод Фрезерных Станков предлагает купить горизонтальные консольно-фрезерные станки напрямую от производителя, что позволяет рассчитывать на высокое качество продукта и, конечно же, на приемлемую цену.

Конструкция

В основе горизонтального типа фрезерного станка находится станина. Именно на ней располагаются все узлы и механические элементы станка, а именно:

• Коробка скоростей;
• Консоль;
• Поверхность (столешница), предназначенная для установки болванки;
• Горизонтальный шпиндель, как основная вращающаяся часть;
• Коробка подач;
• Хобот для дальнейшего закрепления болванки;
• Фрезерная отправка.

Столешница станка подразумевает движение в трёх направлениях:

1. Продольное перемещение по направляющим салазок;
2. Поперечное перемещение при передвижении салазок;
3. Вертикальное перемещение при движении консоли по направляющим станины.

Применение

Область применения горизонтальных фрезерных станков достаточно широка. Обрабатывать на этом оборудовании можно следующие материалы:

• Чугун;
• Чёрные металлы;
• Драгоценные металлы;
• Цветные металлы;
• Пластикат и полимеры.

Как выбрать устройство?

Параметры станка, как и любого подобного оборудования, задаются технологическим процессом производства. Выбирать модель стоит вдумчиво, обращая внимание на самые важные параметры, среди которых:

• Точность выполнения операций;
• Скорость подач;
• Режимы;
• Потребляемая мощность;
• Режимы нагрузки и резания;
• Максимальные перемещения по координатам;
• Возможность установки дополнений;
• Наличие консоли.

Важно: В случае, если самостоятельный выбор станка вызывает затруднения, вы можете обратиться к нашим консультантам и они окажут вам помощь при выборе необходимого оборудования.

Правила эксплуатации

Горизонтально-фрезерный станок подразумевает ряд правил эксплуатации, что позволяет избежать травматизма и порчи как устройства, так и обрабатываемых материалов. При работе важно соблюдать исключительно паспортные режимы.

Важно: Пренебрежение правилами эксплуатации может привести к травматизму оператора и окружающих, а также вывести станок из строя.

Важным моментом в использовании станка является изучение его предельных характеристик. Их соблюдение позволит содержать устройство в исправности максимально длительно.

Также при использовании станка очень важно учитывать следующие факторы:

• Для защиты органов зрения во время работы необходимо использовать очки.
• В течение работы требуется постоянная проверка уровня подачи СОЖ.
• Ношение защитных перчаток или рукавиц при работе на станке может привести к травматизму.
• По окончанию работы со станка требуется убрать всю металлическую стружку.
• В случае, если масса заготовки составляет более 20 кг, её установка на рабочий стол должна осуществляться при помощи подъёмных механизмов.

Соблюдение этих простых правил позволит избежать быстрого износа оборудования и умалит вероятность возникновения опасных для здоровья ситуаций.

Покупка и спецзаказы

Купить горизонтальный консольно-фрезерный станок можно на множестве сайтов, однако, мы рекомендуем покупать устройства напрямую от завода-изготовителя. Завод Фрезерных Станков — отличное решение вопроса, где купить фрезерный станок от производителя? Завод был основан в 1940 году и успел зарекомендовать себя не только в странах бывшего СССР, но и далеко за рубежом.

На сайте вы можете ознакомиться с ценами на устройства, а также сравнить характеристики двух понравившихся товаров при помощи специальной функции «Сравнить товары».

Мы также работаем с индивидуальными заказами. Все пожелания клиента будут учтены и воссозданы в необходимом оборудовании или оснастке. Если вы не отыскали необходимую модель в каталоге сайте, то просто позвоните по нашим номерам или оставьте заявку, воспользовавшись нашим электронным адресом: [email protected]

Станок консольно фрезерный горизонтальный FW450MR — низкая цена, описание

Цена: по запросу

---

Параметр	Значение
Модель аналога, производимого в СНГ	6T83Г
Рабочая поверхность стола, мм *специальное исполнение	400×1600 450×1800*
Количество пазов для зажима	5
Нагрузка на стол, кг	1500
Продольное перемещение стола, мм	1120
Поворот стола в обе стороны, град.	—
Поперечное перемещение крестового суппорта, мм	345
Вертикальное перемещение консоли, мм *специальное исполнение	400 550*, 630*
Мощность главного привода, кВт *специальное исполнение	11 15*
Макс. крутящий момент на шпинделе, Нм	1850
Конус инструмента	50-ISO
Диаметр переднего подшипника, мм	110
Количество подач	18
Знаменатель геометрической прогрессии	1.25
Диапазон частот вращения, об/мин *специальное исполнение	28 … 1400 до 2240*
Продольные и поперечные подачи, мм/мин	16 …800
Вертикальные подачи, мм/мин	5 …250
Ускоренный ход, вдоль и поперек, мм/мин	3150
Ускоренный ход по вертикали, мм/мин	1000
Скорость подачи СОЖ, л/мин	10

Параметр	Значение
Модель аналога, производимого в СНГ	6T83Г
Рабочая поверхность стола, мм *специальное исполнение	400×1600 450×1800*
Количество пазов для зажима	5
Нагрузка на стол, кг	1500
Продольное перемещение стола, мм	1120
Поворот стола в обе стороны, град.	—
Поперечное перемещение крестового суппорта, мм	345
Вертикальное перемещение консоли, мм *специальное исполнение	400 550*, 630*
Мощность главного привода, кВт *специальное исполнение	11 15*
Макс. крутящий момент на шпинделе, Нм	1850
Конус инструмента	50-ISO
Диаметр переднего подшипника, мм	110
Количество подач	18
Знаменатель геометрической прогрессии	1.25
Диапазон частот вращения, об/мин *специальное исполнение	28 … 1400 до 2240*
Продольные и поперечные подачи, мм/мин	16 …800
Вертикальные подачи, мм/мин	5 …250
Ускоренный ход, вдоль и поперек, мм/мин	3150
Ускоренный ход по вертикали, мм/мин	1000
Скорость подачи СОЖ, л/мин	10

Также посетители сайта смотрят

Техническое описание товара предоставлено официальными представительствами компаний производителей и актуально на дату появления товара в нашем каталоге. Характеристики могут быть изменены без нашего ведома. Для уточнения обращайтесь к менеджерам ЗАО «Гигант».

Указанные на сайте цены носят информационный характер и не являются публичной офертой (ст.435 ГК РФ).
Для получения подробной информации о наличии и стоимости указанных товаров, пожалуйста, обращайтесь к менеджерам компании с помощью специальной формы связи или по телефону.

станок консольно фрезерный горизонтальный fw450mr возможно приобрести в лизинг. А также мы доставим станок консольно фрезерный горизонтальный fw450mr в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самару, Омск, Казань, Челябинск, Ростов-на-Дону, Уфу, Волгоград… А ТАКЖЕ В ЛЮБОЙ ГОРОД России, Белоруссии и Казахстана. Обращайтесь к специалистам компании.

Станок горизонтальный консольно-фрезерный с поворотным столом 6Т82Г

Станок горизонтальный консольно-фрезерный с поворотным столом 6Т82Г

По сравнению с ранее выпускавшимися станками серии Р (6р82г, 6р83г) в станках серии Т (6т82г, 6т83г) увеличены частоты вращения шпинделя, скорости быстрых перемещений и подач стола. Для удобства перемещения стола вручную маховик помещен с передней стороны станка.

Консольно-фрезерные станки моделей 6Т82Г, 6Т82ГБ представляют собой оригинальные станки высокой точности и жесткости.

Универсальный консольно-фрезерный станок модели 6Т82 отличается от горизонтального консольно-фрезерного станка модели 6Т82Г тем, что его стол может быть повернут вокруг вертикальной оси на угол до 45° в обе стороны, тогда как стол станка модели 6Т82Г — неповоротный.

Станки модели 6Т83 (6Т83Г) отличаются от станков 6Т82 (6Т82Г) увеличенными размерами рабочего стола и более мощным двигателем главного движения.

Горизонтальный быстроходный консольно-фрезерный станок модели 6Т82ГБ отличается от станка модели 6Т82Г наличием более высоких чисел оборотов шпинделя и подач стола.

На горизонтальном консольно-фрезерном станке 6Т82Г можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и т.д.

Станки предназначены для выполнения различных фрезерных работ в условиях как индивидуального, так и крупносерийного производства. В условиях крупносерийного производства станки могут быть успешно использованы также для выполнения работ операционного характера.

Техническая характеристика и высокая жесткость станков позволяют полностью использовать возможности как быстрорежущего, так и твердосплавного инструмента. Большая мощность привода главного движения и тяговое усилие продольной подачи стола позволяют производить за один проход обработку широких горизонтальных поверхностей набором цилиндрических или фасонных фрез, установленных на горизонтальной оправке.

Технологические возможности станка могут быть расширены с применением делительной головки, поворотного круглого стола, накладной универсальной головки и других приспособлений.

Станки автоматизированы и могут быть настроены на различные, автоматические циклы, что повышает производительность труда, исключает необходимость обслуживания станков рабочими высокой квалификации и облегчает возможность организации многостаночного обслуживания.

Особенностями конструкции станка являются:

• широкие диапазоны величин подач стола
• быстросменное крепление инструмента
• наличие механизма замедления подачи
• замедление рабочей подачи в автоматическом цикле
• возможность работы в автоматических циклах, включая обработку по рамке
• автоматическая смазка узлов
• применение бесконтактных быстродействующих электромагнитных муфт в приводе подач
• повышенная точность станка за счет расположения винта поперечной подачи но оси фрезы
• возможность перемещения стола одновременно по двум и трем координатам
• возможность применения электродвигателя постоянного тока в приводе подач
• возможная дальнейшая автоматизация станков за счет применения цифровой индикации и устройств оперативного управления

Для сокращения вспомогательного времени и удобства управления в станках предусматриваются:

• дублированное управление кнопочно-рукояточпого типа (спереди и с левой стороны станка)
• пуск и останов шпинделя и включение быстрых ходов станка при помощи кнопок
• управление движениями стола от рукояток, направление поворота которых совпадает с направлением движения стола
• изменение скоростей и подач с помощью однорукояточных выборочных механизмов, позволяющих получать любую скорость или подачу поповоротом лимба без прохождения промежуточных ступеней
• торможение постоянным током

Класс точности станка Н по ГОСТ 8—77.



Габаритные размеры рабочего пространства фрезерного станка 6Т82Г



Присоединительные базы фрезерного станка 6Т82Г



Состав и конструкция фрезерного станка 6Т82Г



Перечень составных частей фрезерного станка 6Т82Г-1

1. станина — 6T82Г-1.10
2. коробка переключения — 6P82.5
3. пульт боковой — 6Т82Г-1.85
4. коробка скоростей — 6Т82Г-1.30
5. устройства электромеханического зажима инструмента — 6P13К.93-06
6. шкаф управления — 6T82Г-1.81
7. стол и салазки — 6Т82Г-1.70 (6T82-1.70)
8. механизм замедления подачи — 6T82Г-1.41
9. пульт основной — 6Т82Г-1.84
10. консоль — 6Т82Г-1.60
11. коробка подач — 6Т82Г-1.40



Расположение органов управления фрезерным станком 6Т82Г





Перечень органов управления фрезерным станком 6Т82Г

1. Указатель скоростей шпинделя
2. Кнопка «Толчок шпинделя»
3. Переключатель «Зажим-отжим инструмента»
4. Кнопка «Перемещение стола вперед, влево, вверх»
5. Переключатель выбора направления перемещения стола
6. Кнопка «Перемещение стола назад, вправо, вниз»
7. Кнопка «Стоп перемещения стола»
8. Кнопка «Замедленная подача»
9. Кнопка «Быстрое перемещение стола» (дублирующая)
10. Кнопка «Стоп» аварийная
11. Кнопка «Стоп шпинделя» (дублирующая)
12. Рукоятка переключения скоростей шпинделя
13. Кнопка «Пуск шпинделя» (дублирующая)
14. Ручное перемещение хобота
15. Зажим серег
16. Зажимы салазок
17. Клавиша «Перемещение стола влево»
18. Клавиша «Перемещение стола вправо»
19. Клавиша «Стоп продольного перемещение стола»
20. Зажимы стола
21. Переключатель включения режима работы стола «Ручной — механический»
22. Маховик ручного продольного перемещения стола
23. Кнопка «Пуск шпинделя»
24. Кольцо-нониус
25. Лимб механизма поперечных перемещений стола
26. Ручное поперечное перемещение стола
27. Кнопка «Стоп» аварийная
28. Ручное вертикальное перемещение стола
29. Переключатель выбора режима работы станка
30. Грибок переключения подач
31. Кнопка «Стоп шпинделя»
32. Переключатель «Замедленная подача»
33. Кнопка «Быстрое перемещение стала»
34. Клавиш «Стоп вертикального перемещения стола»
35. Клавиша «Перемещение стола вниз»
36. Клавиша «Перемещение стола вверх»
37. Маховик ручного продольного перемещения стола (дублирующий)
38. Клавиша «Стоп поперечного перемещения стола»
39. Клавиша «Перемещение стола вперед»
40. Клавиша «Перемещение стола назад»
41. Зажим хобота
42. Вводной выключатель
43. Переключатель направления вращения шпинделя «Влево-вправо»
44. Переключатель насоса охлаждения «Включено-выключено»
45. Переключатель выбора автоматических циклов по рамке
46. Переключатель выбора автоматических циклов стола
47. Зажим консоли
48. Зажимы поворотных салазок
49. Рукоятка ручного вертикального и поперечного перемещений стола, (съемная)



Универсальный консольно-фрезерный станок модели 6Т82 отличается от горизонтального консольно-фрезерного станка модели 6Т82Г тем, что его стол может быть повернут вокруг вертикальной оси на угол до 45° в обе стороны, тогда как стол станка модели 6Т82Г — неповоротный.

Горизонтальный Консольно Фрезерный Станок коды ТН ВЭД (2020): 8459590000, 8459510000, 8459699000

Станок консольно-фрезерный горизонтальный	8459590000
Станки горизонтальные консольно-фрезерные	8459590000
Станки металлообрабатывающие: станки фрезерные консольные горизонтальные, модели: 6К81Г, 6К82Г; станки фрезерные консольные вертикальные, модели: 6К11, 6К12; станки фрезерные консольные универсальные, модели: 6К81, 6К82; с	8459590000
Оборудование металлообрабатывающее: Горизонтально фрезерные станки, модели 6Т82Г; 6Р82Г; 6Т83Г; 6Т82; 6Т83; Вертикально фрезерные станки, модели 6Т12; 6Р12; 6Т13; 6Р13; ВМ127; СФ676; 6580; 6560 Вертикально консольно-фре	8459510000
Станки консольно-фрезерные горизонтальные, вертикальные и широкоуниверсальные	8459590000
Станки консольно-фрезерные горизонтальные, вертикальные, широкоуниверсальные	8459590000
Станки металлообрабатывающие промышленные: широкоуниверсальные, вертикальные, горизонтальные фрезерные станки бесконсольного типа и консольного типа,	8459699000
Оборудование металлообрабатывающее промышленное: станки консольно-фрезерные с числовым программным управлением, горизонтальные,	8459590000
Станки металлообрабатывающие: Станки горизонтальные консольно-фрезерные модели: 6Т80, 6Т82, 6Т83, 6К81, 6К82, 6К83, 6К81Г, 6К82Г, 6К83Г	8459590000
Станки металлообрабатывающие: станки фрезерные консольные горизонтальные	8459590000
Станки металлообрабатывающие: станок консольный горизонтально-фрезерный мод. CS-h550 – 1 шт. Контракт № 12/13CS от 08.10.2012 г., инвойс № CS-0117/13 от 17.01.2013 г	8459590000
Оборудование металлообрабатывающее: Станки консольно-фрезерный горизонтальные модели: Орша-Ф32ГФ3, Орша-Ф32Гх30, Орша-Ф32Гх31	8459590000
Оборудование металлообрабатывающее: Станки горизонтальные консольно-фрезерные модели:6ДМ80Г, 6ДМ80ГФ1, 6ДМ81Г, 6ДМ81ГФ1,6ДМ82Г, 6ДМ82ГФ1, 6ДМ83Г, 6ДМ83ГФ1	8459590000
Станки металлообрабатывающие: станки консольно-фрезерные горизонтальные, станки консольно-фрезерные широкоуниверсальные	8459590000
Станки металлообрабатывающие: консольно-фрезерный, горизонтальный,	8459699000
Станки металлообрабатывающие: Станки фрезерные консольные горизонтальные модели 6Т82Г и 6Т83Г; Станки фрезерные консольные вертикальные модели 6Т12 и 6Т13; Станки фрезерные консольные универсальные модели 6Т82 и 6Т83; Стан	8459590000
Консольно-фрезерный горизонтальный станок,	8459510000
Станки металлообрабатывающие горизонтальные консольно-фрезерные, модели: 6Т80Г, 6Т81Г, 6Т81Ф3, 6Т82Г, 6Т82Ф3, 6Т83Г, 6Т83Ф3, 6Т84Г, 6Т84Ф3	8459510000
Станки металлообрабатывающие горизонтальные консольно-фрезерные без числового програмного управления, модель RXL6330	8459590000
Оборудование металлообрабатывающее: Станки горизонтальные консольно-фрезерные,	8459590000
Станки металлообрабатывающие: станки фрезерные консольные горизонтальные, модели: 6К81Г, 6К82Г, 6Т82Г, 6Т83Г, 6Т80; станки фрезерные консольные вертикальные, модели: 6Т10, 6К11, 6К12, 6Т12, 6Т13, ВМ127М; станки фрезерные к	8459590000
Станки металлообрабатывающие: cтанки фрезерные консольные горизонтальные модели 6Т82Г и 6Т83Г; cтанки фрезерные консольные вертикальные модели 6Т12 и 6Т13; cтанки фрезерные консольные универсальные модели 6Т82 и 6Т83; cтан	8459590000
Станки металлообрабатывающие: Станки консольно-фрезерные горизонтальные, модели FSU315, FSW315, FSU400, FSW400 и их модификации; Станки консольно-фрезерные вертикальные, модели FSV315, FSV400 и их модификации; Станки кон	8459590000
Станки металлообрабатывающие: Горизонтальный консольный поверхностно-фрезерный станок,	8459
Оборудование металлообрабатывающее: станки горизонтальные консольно-фрезерные,	8459510000

Горизонтальное и вертикальное фрезерование | Различия и преимущества

Фрезерованием называется удаление материала заготовки вращающимися фрезами. Обработка канавок, растачивание, сверление и т. Д. Может использоваться для изготовления деталей с желаемой отделкой.

Введение ЧПУ добавило много полезных функций фрезерованию. Например, программа ЧПУ запускает систему автоматической смены инструмента, устройство смены паллет, инструментальную карусель, корпуса и системы подачи СОЖ. Установка с этими дополнительными функциями теперь стала известна как обрабатывающий центр.

Со временем токарная обработка стала частью этих обрабатывающих центров. В обрабатывающей промышленности их стали называть многозадачными машинами. Таким образом, современное фрезерное оборудование может выполнять как фрезерные, так и токарные работы по изготовлению листового металла.

Типы фрезерных станков

В металлообрабатывающей промышленности используются различные типы фрезерных станков в зависимости от области применения. В широком смысле мы классифицируем их как горизонтальные и вертикальные фрезерные станки.

Существует много различий между вертикальным и горизонтальным фрезерованием, но прежде чем мы перейдем к этому, давайте кратко рассмотрим, что собой представляет каждая из этих фрез.

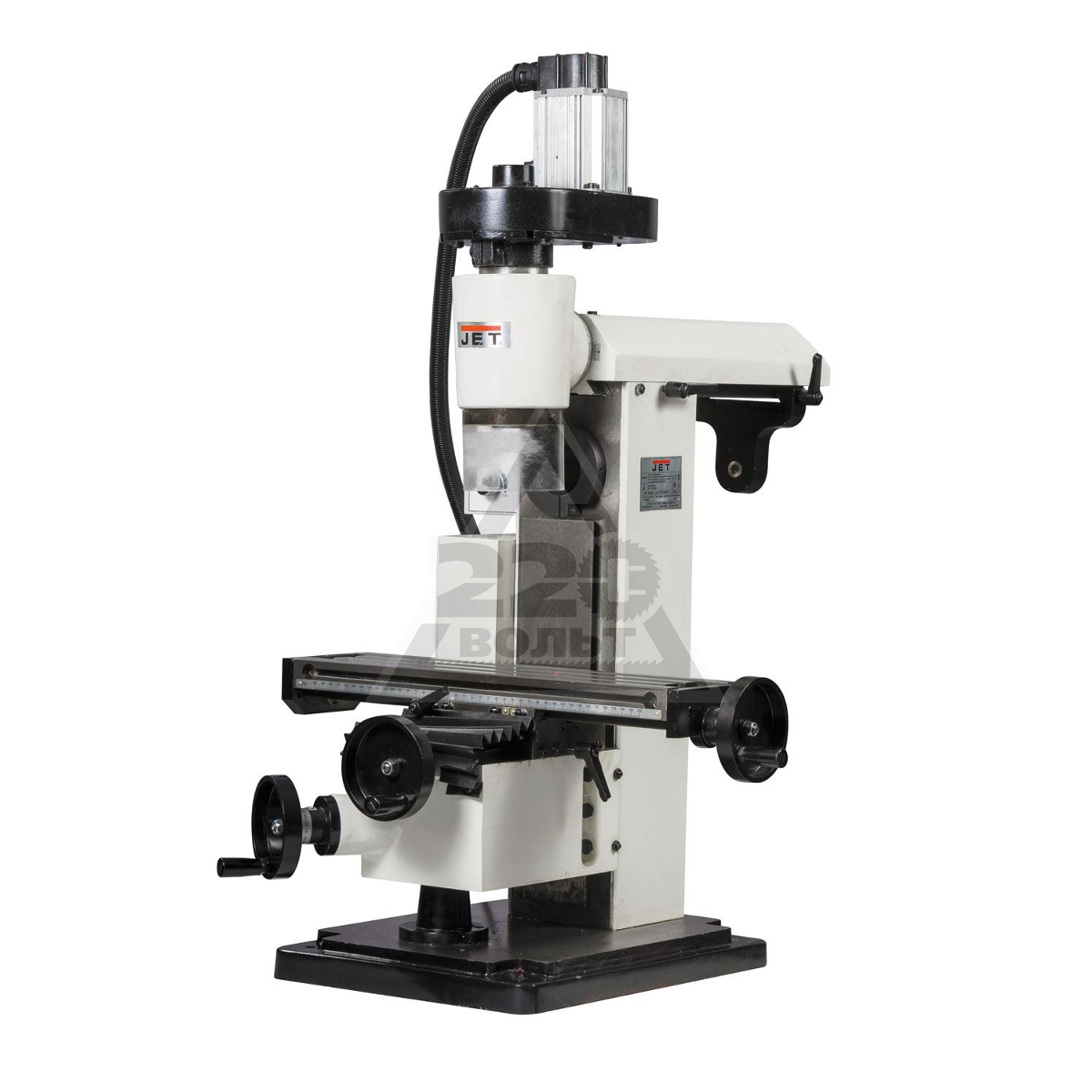

Станки фрезерные вертикальные

В вертикальных фрезах мы фиксируем заготовку на станине и выполняем обработку подвижным инструментом. Инструмент удаляет материал по мере необходимости, следуя инструкциям ЧПУ.

Существует два основных типа вертикальных фрезерных станков — револьверные и станиновые.

Станки фрезерные револьверные

В револьверной мельнице вертикальный шпиндель остается неподвижным, в то время как станина может перемещаться как по горизонтали, так и по вертикали в соответствии с программой.Револьверная фреза обычно работает на небольшой детали.

Станино-фрезерные станки

В стане со станиной станина может двигаться только в горизонтальном направлении, тогда как шпиндель перемещается вверх и вниз по мере необходимости. Эти станки лучше подходят для обработки больших деталей.

Горизонтально-фрезерный станок

В горизонтальных фрезерных станках деталь снова фиксируется на станине. Обработка происходит горизонтально или под нужным углом, если станок оборудован универсальным столом.

Этот стол позволяет режущей головке подходить к заготовке под разными углами.

Станок также может быть оснащен специальными фрезами для обработки скосов, шестерен, радиусов и канавок. Горизонтальные фрезы Simplex имеют один шпиндель, а Duplex — два.

Горизонтальная и вертикальная мельница

Хотя между двумя фрезерными установками есть много общего, есть также много различий. Теперь мы посмотрим на разницу между ними, когда дело доходит до их некоторых важных характеристик.

Ориентация

Одно из основных различий между ними — способ взаимодействия инструментов с заготовкой. Как следует из названия, в горизонтальных фрезерных станках ориентация шпинделя, на котором закреплен режущий инструмент, является горизонтальной. Роторный резак копается в поверхности и удаляет материал с заготовки, вращаясь вокруг этой горизонтальной оси.

В вертикальной фрезере инструмент закреплен в вертикальном положении. Обладая установкой, аналогичной настольному сверлильному станку, эти станки имеют вертикальную оправку, которая удерживает, а также вращает режущий инструмент, погружая его глубоко в материал заготовки по мере необходимости.

Геометрия инструмента

Форма и технические характеристики фрез и инструментов для двух типов станков различаются. Горизонтальные фрезерные станки оснащены короткими и толстыми инструментами, способными снимать большое количество материала с заготовки по сравнению с вертикальными фрезерными станками.

Вертикальные фрезерные станки отличаются длинными и тонкими инструментами. Разница в геометрии режущего инструмента влияет на характер и точность резов, на которые способен каждый станок.

Характеристики огранки

Благодаря толстым инструментам, используемым при горизонтальном фрезеровании, они могут быстрее выполнять глубокие и тяжелые резания. Помимо обычных пропилов (торцевание, снятие фаски и т. Д.) Они идеально подходят для обработки канавок и пазов.

Вертикальные фрезерные станки могут выполнять большинство общих задач, но врезное резание и сверление заготовок — это их особые области. Вертикальный фрезерный станок также обеспечивает более высокую точность по сравнению с горизонтальным фрезерным станком.

Стоимость

Вертикально-фрезерные станки дешевле горизонтально-фрезерных станков. Меньшие инвестиционные затраты означают, что все больше и больше механических цехов используют вертикальные обрабатывающие центры.Стоимость эксплуатации и обслуживания также меньше. Эта экономия производственных затрат снижает общие затраты на обработку для клиентов.

В связи с большим количеством вертикальных обрабатывающих центров в отрасли, количество квалифицированных операторов на этих станках также велико.

Хотя горизонтальные фрезерные станки стоят больше, чем их вертикальные аналоги, они компенсируют это за счет лучшего времени и эффективности производства в долгосрочной перспективе. Только хорошо зарекомендовавшие себя производственные компании, которые уже некоторое время занимаются этим бизнесом, инвестируют в горизонтально-фрезерные станки.

Что лучше?

Хотя как вертикальные, так и горизонтальные обрабатывающие центры могут обрабатывать множество одинаковых разрезов, есть некоторые другие разрезы, с которыми может справиться только каждый тип.

Кроме того, на выбор между двумя машинами влияют следующие факторы:

Точность реза

Когда требуется большая точность, мы предпочитаем вертикальные обрабатывающие центры горизонтальным.

Интенсивность съема

Для применений, требующих большего снятия материала с заготовки, предпочтительна горизонтальная обработка, поскольку она позволяет обрабатывать большие разрезы при одинаковых скоростях режущего инструмента за то же время.

Количество плоскостей / сторон для обработки

Вертикальные фрезерные станки — лучший вариант, когда обработка должна выполняться на одной плоскости. Когда необходимо обработать несколько сторон под разными углами, мы используем горизонтальные фрезерные станки.

Степень настройки

Хотя каждый тип фрезерного станка может работать с различными инструментами, горизонтальный фрезерный станок имеет гораздо больше возможностей настройки, чем вертикальный. Фактически, некоторые надстройки и режущие головки позволяют горизонтальной фрезе работать как вертикальная.

Это отлично подходит для производственных компаний, у которых есть только горизонтальный обрабатывающий центр для выполнения работ, которые могут быть выполнены только на вертикальных фрезах.

Заключение

Фрезерные станки быстро развились в последние два десятилетия. Они упрощают создание деталей машин, а также обеспечивают другие производственные преимущества.

Современные вертикальные и горизонтальные фрезерные станки прекрасно дополняют друг друга, и знание контраста между ними имеет решающее значение для принятия осознанного выбора.Информация, представленная в этом посте, должна помочь вам сделать то же самое.

Получите расчет стоимости обработки с ЧПУ за 48 часов!

Обзор вертикального и горизонтального фрезерования

Поскольку у современных фрезерных станков так много применений и применений, вы можете найти множество различных типов и стилей фрезерных станков. Некоторые станки предназначены для обработки широкого диапазона общих деталей, тогда как другое фрезерное оборудование используется для специализированных деталей, требующих уникальных моделей.Подавляющее большинство фрезерных станков предназначены для работы с тяжелыми и труднообрабатываемыми материалами, такими как медные сплавы, титан и нержавеющая сталь. Для большинства проектов сначала создается спроектированная модель, которая используется для настройки параметров фрезерных станков.

В Precise Tool у нас есть множество специализированных фрезерных и расточных станков для изготовления любых нестандартных деталей. Мы используем лучшее современное оборудование для вашего проекта, нужны ли вам вертикально-фрезерные станки с ЧПУ, токарные станки или гибкие производственные системы.Далее следует обзор различий и преимуществ вертикального фрезерования по сравнению с горизонтальным фрезерованием.

Как работает вертикальный фрезерный станок

При описании фрезерных станков термины «горизонтальный» и «вертикальный» обычно относятся к ориентации шпинделя или режущего инструмента. Шпиндель, также известный как режущая головка, на вертикальном фрезерном станке ориентирован вертикально. Поскольку режущая головка зафиксирована в вертикальном положении, есть другие части станка, которые перемещаются по одной или нескольким осям для перемещения материала, чтобы он находился в нужном месте для правильного фрезерования.

Вертикальные фрезы бывают двух основных типов: револьверные и станиновые. Они работают немного по-другому и дают уникальные преимущества:

• Револьверная фреза: В револьверной фрезы шпиндель остается в фиксированном положении, а станина станка, удерживающая материал, перемещается горизонтально или вертикально. Благодаря способности манипулировать положением материала в обоих направлениях, револьверная фреза чрезвычайно универсальна. Однако эти мельницы обычно ограничиваются проектами, относящимися к более мелким деталям, поскольку двухосное движение может быть затруднено для больших кусков материала.
• Станина: Станина может перемещать материал только вдоль горизонтальной оси. В этом типе фрезерного станка шпиндель ограничен вертикальной осью, но может перемещаться вверх и вниз по мере необходимости. Движение шпинделя в сочетании с горизонтальным движением станины позволяет фрезеровать самые разные формы и глубины. Станина со станиной лучше подходит для проектов, требующих тяжелых и крупных деталей, чем револьверная мельница.

Области применения и преимущества вертикального фрезерования

Хотя многие проекты могут быть реализованы как на вертикальном, так и на горизонтальном стане, каждый тип может предложить уникальные преимущества для определенных спецификаций фрезерования.Вертикальное фрезерование — отличный выбор для проектов, в основном выполняемых с одной стороны, таких как утопление штампов и работа с большими металлическими пластинами. В некоторых случаях вертикальные фрезы проще и менее сложны внутри, чем горизонтальные, потому что шпиндель не должен быть приспособлен для движения в двух направлениях. Некоторые проекты вертикального фрезерования более доступны, чем проекты, требующие горизонтального фрезерования.

Работа горизонтального фрезерного станка

В отличие от вертикального фрезерного оборудования, на горизонтальных фрезерных станках не используется фиксированный шпиндель.Вместо этого они используют режущие головки, похожие на маленькие дисковые пилы, которые устанавливаются на горизонтальной оправке. В некоторых случаях, например, когда беседка тянется по всей длине станины, можно установить несколько фрез. В то время как некоторые мельницы ограничивают движение станины горизонтальной плоскостью, у других есть вращающиеся станины. Эти станки могут выполнять фрезерование под разными углами.

Преимущества горизонтального фрезерования для конкретных проектов

Есть несколько проектов, которые лучше всего подходят для горизонтальных фрезерных станков:

• Вырезание одной или нескольких канавок в материале
• Создание слотов
• Выполнение проектов, требующих работы с нескольких сторон и / или в нескольких плоскостях
• Работа над крупными проектами с использованием особо тяжелых материалов

Как правило, горизонтальное фрезерование — лучший выбор для сложных проектов, чем вертикальное фрезерование.Эти машины часто могут выполнять задачи быстрее, хотя проекты, требующие такого рода точной и сложной работы, могут потребовать больших финансовых вложений, чем проекты, которые можно выполнять на вертикальных мельницах.

Станки для крупных фрезерных проектов

Проекты, требующие очень больших деталей, лучше всего выполнять на больших фрезерных станках, специально разработанных для таких материалов. Некоторые из этих проектов включают большие и тяжелые литые детали, пластины и сварные детали. Наши большие фрезерные станки могут обрабатывать проекты, требующие материала длиной до 40 футов и весом 60 тонн, и могут предоставить необходимые возможности для такого рода обработки.

Создайте свою деталь на наших фрезерных станках

В Precise Tool мы знаем, что лучшее оборудование и первоклассный производственный персонал ускоряют выполнение проекта. Наш собственный инженерный отдел может работать с вами для разработки очень точных моделей. Затем мы используем нестандартные инструментальные головки и фрезы для выполнения ваших проектов максимально точно и с минимальными затратами времени.
Многие из наших высококачественных и точных фрезерных станков используют удобные современные технологии, в том числе ЧПУ.При необходимости мы также можем спроектировать и создать индивидуальный инструмент для вашего проекта. Благодаря нашему оборудованию и опыту мы можем помочь вам быстро завершить обработку без ущерба для качества. Чтобы запросить ценовое предложение, свяжитесь с нами сегодня.

Что лучше всего подходит для вашей работы с металлом?

Фрезерование — один из наиболее часто используемых процессов в металлообрабатывающей промышленности сегодня, предлагающий квалифицированным специалистам метод искусной резки и формовки стального проката.Хотя в отрасли используется много различных типов фрезерных центров, они обычно классифицируются как вертикальные обрабатывающие центры и горизонтальные обрабатывающие центры . Вертикальные фрезы имеют шпиндели (режущие элементы), которые выровнены по вертикали. Горизонтальные мельницы имеют шпиндель, параллельный земле. Хотя работа обоих типов машин одинакова, производственный метод завершения работы выглядит немного по-разному. У обоих вариантов обработки есть свои плюсы и минусы, и важно отметить, что возможности фрезерования могут различаться в зависимости от двух категорий.Но когда правильный обрабатывающий центр сочетается с лучшими операторами, ваша конкретная работа с металлом будет выполнена с высокой точностью.

Профи

Популярность: Вертикальные обрабатывающие центры составляют большинство фрезерного оборудования в отрасли. Обычно они стоят меньше, чем горизонтальные обрабатывающие центры, что делает их разумным вложением средств, которое снова и снова окупается для цехов по изготовлению металлов.Их более низкие первоначальные затраты обычно означают, что экономия производственных затрат перекладывается на клиентов. Поскольку эти типы мельниц настолько распространены, в отрасли имеется большее количество квалифицированных операторов, оборудованных для их использования.

Простота эксплуатации: Благодаря конструктивной конструкции VMC операторы имеют большую видимость во время работы на этих машинах. Это позволяет операторам легче выявлять и устранять потенциальные проблемы в процессе фрезерования.Удобное управление ЧПУ упрощает программирование. Это означает, что операторы могут тратить меньше времени на настройку и программирование и больше времени на обеспечение того, чтобы спецификации вашего проекта были выполнены и соответствовали самым высоким ожиданиям.

Производственные преимущества: Видимость, предлагаемая VMC, идеально подходит для изготовления больших листовых металлов. Благодаря простоте использования VMC — идеальный выбор для менее сложных работ, требующих меньшего количества. Эти станки — идеальное решение для быстрых фрезерных работ.

Минусы

Объем производства: По сравнению с горизонтальными мельницами, VMC, как правило, не могут конкурировать по объемам производства. Они не лучший выбор с точки зрения затрат времени и затрат для выполнения более сложных операций обработки большого количества материалов.

Риск человеческой ошибки: Поскольку этот тип фрезерного станка позволяет операторам «наблюдать» за работой по мере ее завершения, существует больший риск внесения человеческой ошибки в уравнение, запрограммированное компьютером.Важно обеспечить привлечение операторов высочайшего качества для наблюдения за каждым заданием фрезерования от начала до конца, чтобы уменьшить количество ошибок, которые могут возникнуть на протяжении всего процесса.

Горизонтальные обрабатывающие центры

Плюсы

Удаление стружки: Из-за установки горизонтальных фрез гравитация помогает вытягивать стружку во время процесса резки. Это означает, что конечные продукты обычно имеют более чистую поверхность и требуют меньшего объема производства или изготовления позже на протяжении всего процесса.

Прочная конструкция: Горизонтальные мельницы имеют более тяжелую конструкцию и способны выполнять большие объемы производственных работ. Конструкция каждой детали машины рассчитана на более длительный срок службы при определенных силах, действующих на HMC. Эта жесткая конструкция означает, что машины меньше вибрируют, меньше изгибаются и работают более плавно по сравнению с вертикальными мельницами.

Производительность: Благодаря 4-ой оси Tombstone и встроенному устройству смены паллет эти машины повышают производительность, что идеально подходит для сложных, больших объемов работ.Благодаря механической конструкции одна HMC может выполнять работу до трех отдельных обрабатывающих инструментов. Это оптимально с точки зрения затрат времени и производственных затрат.

Минусы *

* Отраслевые эксперты согласны с тем, что недостатки, связанные с HMC, на самом деле хороши, а не так уж и плохи.

Дорого: Горизонтальные обрабатывающие центры стоят значительно дороже, чем вертикальные фрезы. Как правило, производители, которым принадлежат эти машины, были созданы в течение некоторого времени и прошли путь до приобретения этих машин. Видите, это хорошая проблема!

Вероятность ошибки: Как и в большинстве случаев, вероятность ошибки существует. В отличие от VMC, которые создают вероятность человеческой ошибки из-за «возможностей глазного яблока», горизонтальные обрабатывающие центры подвержены риску возникновения ошибок , поскольку видимость может быть ограничена из-за размещения шпинделя надгробной плиты. Операторы имеют меньше возможностей для выявления ошибок, которые могут произойти, и их исправления до того, как они станут катастрофическими.

Меньше обученных операторов: Поскольку HMC менее распространены в стране (в основном из-за предварительных затрат на приобретение и техническое обслуживание), для работы с этими машинами доступно меньше квалифицированных операторов.К счастью, даже у этой аферы есть преимущество. Поскольку число «экспертов» меньше, те, у кого есть навыки работы с HMC, обычно более опытны и осведомлены, что помогает обеспечить точное выполнение каждого проекта.

Независимо от того, нуждаетесь ли вы в технической или производственной механической обработке, Swanton Welding обладает всеми возможностями, необходимыми для выполнения работы с точностью, точностью и эффективностью. Наши высококвалифицированные мастера, а также знания и опыт, необходимые для обеспечения того, чтобы ваша работа выполнялась с превосходным качеством, на которое вы можете положиться.Мы оснащены самым качественным оборудованием в отрасли и легко справляемся с рабочей нагрузкой, независимо от ее размера. Позвоните сегодня по телефону 419-826-4816, чтобы узнать больше.

В чем разница между вертикальными и горизонтальными фрезерными станками?

Для операторов механических цехов, рассматривающих возможность приобретения фрезерного станка, один из основных вопросов, на который они должны ответить, касается конфигурации: вертикальный или горизонтальный стан? Ответ зависит от характера их бизнеса, особенно от типа и объема работы, выполняемой в магазине, а также от стоимости, возможностей их рабочей силы и производственных помещений.В этой статье мы подробно рассмотрим разницу между горизонтальными и вертикальными фрезерными станками, чтобы вы могли принять обоснованное решение для своего бизнеса.

Вертикальные фрезерные станки

В вертикальных фрезерных станках ось шпинделя ориентирована вертикально. Фрезы удерживаются в шпинделе и вращаются вокруг его оси. Обычно шпиндель можно удлинить, а стол можно поднять или опустить, чтобы добиться того же эффекта, что позволяет выполнять врезание и сверление. Вертикальные фрезы двух типов — это станины и револьверные фрезы.

Вертикальные револьверные фрезы имеют неподвижный шпиндель, а стол перемещается как перпендикулярно, так и параллельно оси шпинделя для выполнения резки. У них часто есть перо, которое позволяет поднимать и опускать фрезу, как сверлильный станок. Револьверные фрезы обеспечивают два метода резки в вертикальном (Z) направлении: поднятие или опускание пиноли и перемещение колена.

Стол перемещается только перпендикулярно оси шпинделя в фрезерных станках с вертикальной станиной, в то время как сам шпиндель движется параллельно своей оси.

Станки горизонтально-фрезерные

В горизонтальных фрезах фрезы устанавливаются на горизонтальном шпинделе поперек стола. Многие горизонтальные мельницы также имеют встроенный поворотный стол, который позволяет фрезеровать под разными углами; это называется универсальным столом. В то время как концевые фрезы и другие типы инструментов, используемых в вертикальных фрезах, могут использоваться на горизонтальных, у них также есть закрепленные на оправке фрезы, называемые боковыми и торцевыми фрезами, которые имеют поперечное сечение, как у циркулярной пилы, но обычно шире и меньше в диаметре. диаметр.Поскольку фрезы имеют хорошую опору со стороны оправки и большую площадь поперечного сечения, чем концевые фрезы, можно выполнять тяжелые резания, обеспечивая высокую скорость съема материала.

«Если вы посмотрите на общее использование в отрасли, большинство установленных станков были трехосными вертикальными фрезами», — говорит Анджело Юрас, специалист по внедрению производства в Autodesk. «Их легко установить, а техническим специалистам легко получить доступ к рабочему столу. Кроме того, когда у вас есть заготовка или тиски, их легко загружать и выгружать, потому что вы просто кладете деталь на стол, а сила тяжести удерживает ее на месте.”

«У горизонтальной фрезы шпиндель направлен горизонтально, что означает, что поверхность, на которой устанавливается заготовка, является вертикальной, поэтому оператору требуется больше усилий для загрузки или разгрузки», — отмечает Юрас. «Но у каждой конфигурации есть свои преимущества и недостатки, помимо простоты или сложности использования».

Сравнение вертикальных и горизонтальных фрезерных станков: преимущества и недостатки

Благодаря своей конфигурации горизонтальные фрезы имеют намного лучший отвод стружки, так как сила тяжести позволяет им падать.Это приводит к более качественной обработке поверхности, а также продлевает срок службы инструмента.

«Когда вы обрабатываете деталь с глубоким углублением или карманом, вся стружка, образующаяся в процессе фрезерования, выпадает», — комментирует Юрас. «Если вы обрабатываете одну и ту же деталь на вертикальном фрезерном станке, вся стружка остается внутри, что может создать проблемы при резании для управления сроком службы инструмента и отвода стружки».

Горизонтальные фрезерные станки также имеют возможность «надгробия» четвертой оси. «Когда вы покупаете горизонтальный фрезерный станок, шпиндель направлен горизонтально, а стол — горизонтально; но он предназначен для резьбовых монтажных отверстий или пазов для ключей, где монтируется приспособление или основание, называемое «надгробие».«Надгробие указывает вертикально и представляет заготовку на другой оси», — объясняет Юрас. В этом случае заготовка перпендикулярна шпинделю.

По словам Джураса, если кто-то только запускает механический цех, в 99% случаев он начинает с обычного вертикального стана, потому что:

• Они легко доступны
• Их легко вставить
• Цена намного ниже

«Магазины обычно начинают с вертикальных фрезерных станков, а затем, когда работа начинается, они могут добавить горизонтальный фрезерный станок. если это имеет смысл для обрабатываемых деталей », — говорит Юрас.

Он вспоминает свой опыт, когда у него был собственный механический цех. «Мы работали над участком, который занял 47 минут», — вспоминает он. «На вертикальной мельнице потребовалось девять отдельных операций. В конце концов я приобрел горизонтальную фрезу и сократил эти девять операций до двух. Затем часть была сделана за 22 минуты ».

Юрас рассказывает о своем опыте работы в области исследований и разработок для производителя автомобилей, у которого были как вертикальные, так и горизонтальные мельницы, с точки зрения того, как работа влияет на лучшую конфигурацию мельницы: «Мы выполняли быструю замену компонентов, и каждому требовалось задать ряд вопросов спросить и ответить.Насколько быстро это было нужно? Сколько операций потребовалось для изготовления детали? Какая была доступность оборудования? Сколько было нужно? Все эти вопросы определяли, будем ли мы ставить деталь на вертикальный или горизонтальный фрезерный станок. Обычно в исследованиях и разработках это зависит от количества обрабатываемых поверхностей; Как правило, было легче садиться на вертикальные мельницы и выходить из них. Всегда были плюсы и минусы. Так много всего сводится к закреплению и ремонту.

Две другие проблемы делают вертикальные фрезерные станки привлекательными для начинающих операций: обучение и недвижимость.В эпоху, когда производители нуждаются в квалифицированных механиках, гораздо больше людей имеют опыт работы с вертикальными фрезами, чем с горизонтальными. Инструмент хорош настолько, насколько хорош тот, кто с ним работает, поэтому, помимо гораздо более высоких капитальных затрат на горизонтальные фрезы (обычно в три-четыре раза больше, чем у вертикальных фрез), владелец магазина должен учитывать время и инвестиции, затрачиваемые на обучение персонала работе с оборудованием, в использовании которого у них нет опыта.

Кроме того, особенно в районах с высокой стоимостью недвижимости, меньшая занимаемая площадь вертикальных мельниц является выгодной.«Я видел маленькие горизонтали и большие вертикали, но это исключение», — говорит Юрас. «Как правило, вертикальные мельницы занимают значительно меньше места, чем горизонтальные».

Окончательные сведения о фрезерном станке

Давайте резюмируем общие преимущества вертикальных фрезерных станков по сравнению с горизонтальными:

Вертикальные фрезерные станки

• Стоимость значительно ниже — с вертикалями, доступными по цене 80 тысяч долларов, и горизонтальными по цене от 250 до 400 тысяч долларов, неудивительно, что механические цеха покупают вертикальные по горизонтали в четыре раза или больше в год.
• Простота использования — легче увидеть, что происходит внутри вертикальной мельницы.
• С этой технологией знакомо больше машинистов.
• Меньшая занимаемая площадь — требуется меньше места.

Горизонтальные фрезерные станки

• Предлагает возможность изготавливать детали с меньшим количеством операций и более сложных деталей и достигать большего времени разгона шпинделя за счет меньшего времени, затрачиваемого на настройку и фиксацию для нескольких операций.
• Большая производительность — горизонтальная мельница обычно может выполнять работу трех или более вертикальных мельниц.
• Позволяет улучшить отвод стружки, улучшить качество готовой работы и продлить срок службы инструмента.

«В конце концов, это зависит от вашего типа работы и от того, насколько далеко продвинулся ваш бизнес», — говорит Юрас. «Когда вы начинаете, покупка вертикальной фрезы похожа на получение вашей первой машины. Он нужен вам, чтобы добраться из пункта А в пункт Б, заставить вас работать и т. Д. Поработав какое-то время и улучшив свое положение, вы переходите к лучшей машине. Так обстоит дело с механическими цехами. После того, как они начали свой бизнес и проявили себя — приобрели более сложные детали для станков, начали выпускать продукцию в больших объемах и накопили инвестиционный капитал, — они могут найти смысл в добавлении или переходе на горизонтальный прокатный стан.”

По мере роста вашего бизнеса вам потребуется больше от оборудования для обработки с ЧПУ. Fusion 360 позволяет вашей команде эффективно сотрудничать, лучше использовать ваши ресурсы и управлять расходами. Узнайте больше о том, как максимально увеличить производительность вертикальных и горизонтальных фрезерных станков с помощью Fusion 360, здесь.

Разница между горизонтальным и вертикальным фрезерным станком

Введение — Что такое фрезерный станок?

Обычные инструменты механического цеха обычно фокусируются на различных способах удаления материала с заготовки для изготовления конкретной детали.Фрезерный станок — не исключение. Как и его двоюродный брат токарный станок, фрезерный станок использует разные режущие головки для придания формы детали. В отличие от токарного станка, в котором вращается заготовка, в фрезерном станке перемещаются и заготовка, и режущие головки. Их направление и диапазон движения варьируются в зависимости от того, является ли машина горизонтальной или вертикальной фрезой.

В этой статье будут рассмотрены некоторые различия между горизонтальными и вертикальными фрезерными станками, их использование, а также преимущества и недостатки каждого из них.Хотя каждый тип фрезерного станка использует, по сути, один и тот же процесс, каждый тип лучше подходит для конкретных задач и работает по-разному. В промышленном мире фрезерные станки часто используются для формовки твердых металлов или работы с особо тяжелыми деталями; в то время как некоторые мельницы могут быть довольно маленькими для детальной работы или небольших мастерских, другие мельницы могут быть размером с комнату и обрабатывать детали весом в тонны.

Вертикальные фрезерные станки — типы и применение

На вертикально-фрезерном станке режущая головка установлена ​​вертикально.Это называется шпинделем. Вот хороший пример:

Вертикальные фрезерные станки бывают как минимум двух основных разновидностей. На револьверных станках шпиндель фиксируется на месте; однако станина мельницы может двигаться и вращаться. Для небольших деталей это дает широкий диапазон гибкости, особенно при растачивании полостей в заготовке, например, при создании форм. У револьверных фрез есть серьезный недостаток. После определенного момента установка больших деталей на вращающуюся станину становится непрактичной.Револьверные фрезы, как правило, лучше всего работают с мелкими деталями, когда работа выполняется на лицевой и боковых сторонах детали.

Для более крупных изделий большинство магазинов обращаются к станинам. В этой конструкции заготовка размещается на станине, которую можно подавать вдоль оси. На некоторых мельницах шпиндель можно поднимать или опускать или перемещать вперед и назад (оси x и y), в то время как заготовка перемещается по станине. В других конструкциях шпиндель фиксируется, а станина перемещается по одной или нескольким осям. Вот хороший пример:

Эти фрезы позволяют производить сверление, шлифование, нарезание канавок и т. Д.Вертикальная ориентация шпинделя обеспечивает большую гибкость, но может быть ограничивающей, когда дело доходит до действительно больших деталей. Кроме того, на большинстве вертикальных фрез можно одновременно устанавливать только одну режущую головку (шпиндель). К счастью, есть еще один тип мельницы, который решает некоторые из этих трудностей.

Использование горизонтального фрезерного станка

На первый взгляд горизонтальные и вертикальные фрезерные станки выглядят очень похоже или, по крайней мере, могут выглядеть очень похоже. Единственная реальная разница заключается в режущих головках.Вместо фиксированного шпинделя, вращающегося вертикально, горизонтальные фрезы (например, наш универсальный горизонтальный фрезерный станок Summit® # 3 серии) имеют одну горизонтальную оправку. Эта оправка (своего рода стержень или вал) оснащена шлифовальными кругами, часто напоминающими толстые пильные полотна. На более крупных машинах на одной оправке можно установить несколько режущих головок.

Как и в случае с вертикальными фрезами, сами станины обладают определенной гибкостью. Некоторые станины мельницы будут двигаться только вдоль одной оси, другие могут двигаться более чем по одной.Чем больше движения, тем больше гибкости, но увеличенное движение несколько ограничивает размер обрабатываемой детали. Горизонтальные фрезы превосходно подходят для работ, требующих многократной резки (например, параллельных канавок) или работы с необычно твердыми материалами.

Дополнительные соображения

Стоит отметить, что большинство мельниц можно модифицировать для любого типа фрезерования. С помощью подходящих адаптеров горизонтальную фрезу можно превратить в вертикальную и наоборот.Это особенно верно для моделей меньшего размера, которые чаще используются в небольших механических мастерских или любителями. Более крупные промышленные фрезерные станки может оказаться немного сложнее переделать.

Современные мельницы, как горизонтальные, так и вертикальные, также могут быть оснащены компьютерным числовым управлением (ЧПУ). Это позволяет выполнять точные разрезы и повторять операции, создавая точные копии деталей.

Все мельницы, кроме самых маленьких, представляют собой существенные части оборудования; масштабные модели могут быть размером с комнату.

Горизонтальные и вертикальные мельницы имеют больше сходства, чем различий, но в целом вертикальные мельницы, особенно револьверные мельницы, предлагают несколько более широкий диапазон операций. Однако для более крупных деталей и более твердых металлов горизонтальные фрезы обеспечивают более высокую скорость резания и большую мощность. Оба вида фрезерных станков являются неотъемлемой частью каждого механического цеха, от гаража для любителей до цеха по производству тяжелого оборудования.

Разница между горизонтальным и вертикальным фрезерным станком

Как мы знаем, фрезерование — это процесс резания, используемый в различных приложениях, и это самый важный процесс в промышленности.Вы слышали о фрезерных станках? Фрезерные станки используются для сверления, растачивания и изготовления пазов. Они также используются в процессе придания формы металлам и неровным поверхностям. Здесь возникает вопрос, какой фрезерный станок выбрать? В этой статье мы обсудим два основных типа фрезерных станков. Мы выбираем фрезерные станки на основе таких факторов, как скорость подачи, скорость резания, направление подачи фрезерования и т. Д. Здесь мы подробно обсудим основное различие между горизонтальным и вертикальным фрезерным станком.В основном фрезерные станки делятся на две части:

1. Вертикальный фрезерный станок
2. Горизонтальный фрезерный станок

На этом станке ось шпинделя выровнена по вертикальное направление. Основание вертикальных фрезерных станков выполнено из чугуна, так как он имеет более высокую прочность на сжатие. Домкрат крепится к основанию и перемещается в вертикальном направлении.Кроме того, этот станок используется в большем количестве применений, так как мы можем использовать различные фрезы в соответствии с нашими требованиями. Недостатком вертикально-фрезерного станка является невысокий КПД.

Вертикальный фрезерный станок снова подразделяется на два типа:

(a) Станина : В станках со станиной шпиндель всегда движется параллельно своей оси, в то время как стол движется перпендикулярно оси шпинделя.

(b) Револьверная фреза : В револьверных фрезах шпиндель находится в неподвижном положении, а стол перемещается таким образом, что он всегда будет перпендикулярно и параллельно оси шпинделя во время операции резания.

Также читайте:

На горизонтальном фрезерном станке ось шпинделя выровнена по горизонтали.

Основание горизонтально-фрезерного станка выполнено из серого чугуна. В этом станке используется оправка, которая вставляется в носик шпинделя. Зубчатая передача находится внутри колонны. Над столбцом у нас есть рука. Беседка поддерживается коромыслом и опорой беседки. Вал подбирается по внутреннему диаметру фрезы.Вал и шпиндель разные. Вал представляет собой удлинитель, который устанавливается внутри шпинделя и передает вращательное движение шпинделя на фрезу. Этот тип станка обеспечивает отличную отделку, а стружка легко удаляется.

Разница между горизонтальным и вертикальным фрезерным станком в табличной форме

Короче говоря, можно сказать, что вертикальные фрезерные станки универсальны и используются в основном, в то время как горизонтальные фрезерные станки идеально подходят для дорогостоящих съемных работ, мощных и тяжелых.

Итак, сегодня мы узнали, чем отличаются горизонтальные фрезерные станки от вертикальных. Надеюсь, эта статья помогла вам, и поделитесь этой статьей максимум, если она вам понравилась!

Вертикальное фрезерование или горизонтальное фрезерование: что лучше для вашего проекта?

Вы можете использовать фрезерный станок для резки и изготовления конкретных деталей или компонентов, необходимых для вашего проекта. Вместо того, чтобы добавлять материалы с помощью процесса, известного как аддитивное производство, что и делает 3D-принтер, фрезерный станок с ЧПУ помогает вам достичь желаемого внешнего вида или функции, отрезая лишние материалы с помощью процесса, называемого субтрактивным производством.

Несколько различных типов фрезерных станков помогут вам завершить ваш следующий проект. Два из этих типов — вертикальные и горизонтальные мельницы. Хотя они разные, как вертикальные, так и горизонтальные мельницы могут работать в различных отраслях промышленности. Понимая, какой из них лучше для вашего бизнеса или проекта, вы можете минимизировать риск дорогостоящих ошибок и вооружиться лучшими инструментами для выполнения работы.

Читайте дальше, чтобы узнать больше о различных функциях горизонтальных и вертикальных фрезерных станков, о том, как выбрать лучший для вашего проекта и когда рассмотреть возможность использования вместо этого специализированной производственной компании.

Вертикальное и горизонтальное фрезерование

Основное различие между вертикальными и горизонтальными фрезерными станками заключается в том, как перемещается ось шпинделя — из стороны в сторону или вверх и вниз. Обе эти машины имеют свои достоинства, и выбор между ними часто сводится к конкретным потребностям вашего проекта, вашему операционному бюджету и графику, с которым вы работаете. Стоит отметить, что машина, которую вы решите использовать, не обязательно ограничивает типы проектов, которые вы можете выполнить.Во многих случаях вы можете использовать вертикальный или горизонтальный фрезерный станок для задач, связанных с вашим проектом, если вы знаете правильные методы работы или необходимые дополнительные детали.

Что такое вертикальное фрезерование?

На вертикальном фрезерном станке вращающаяся режущая головка имеет вертикальное выравнивание, в результате чего шпиндель перемещается вверх и вниз по оси Z во время работы станка. Когда шпиндель движется, фрезы работают, чтобы удалить материал, а остальная часть станка перемещается и смещается по осям X и Y, чтобы непрерывно позиционировать объект для дальнейшей резки.Вертикальные фрезы бывают двух типов — револьверные и станиновые. Стол на фрезерном станке с револьверной головкой может перемещаться как влево, так и вправо, вверх и вниз, при этом шпиндель остается неподвижным. Это качество делает их идеальными для множества применений. Стол на фрезерном станке со станиной перемещается только горизонтально, перпендикулярно оси, в то время как шпиндель движется параллельно оси.

Для чего используется вертикальное фрезерование? Стандартные области применения вертикального фрезерного станка:

• Плунжерные насадки
• Отверстия сверлильные
• Односторонние проекты
• Проекты с детальной проработкой, требующей большой видимости

Преимущества вертикальных фрезерных станков

Во многих отраслях промышленности вертикальные фрезерные станки используются в различных проектах.Поскольку вертикальные станки универсальны и очень точны, у них есть несколько преимуществ.

• Стоимость: Поскольку обсадные трубы меньше по размеру и меньше сложных внутренних деталей, машина и проекты, которые вы выполняете с ее помощью, часто стоят меньше на вертикальной мельнице, чем на горизонтальной.
• Простота: Вертикальные мельницы не требуют дополнительных приспособлений и относительно просты в эксплуатации и обслуживании. Меньшая кривая обучения означает меньшее время простоя.
• Наличие: Поскольку вертикальные фрезерные станки более распространены, вам будет легче найти любые детали или помощь в ремонте, которые могут вам понадобиться в будущем. Эта доступность особенно полезна, если вам нужно найти фрезерный станок и быстро начать его использовать, поскольку они часто наиболее доступны.
• Площадь: По сравнению с горизонтальным фрезерным станком, вертикальные фрезы занимают меньше места на полу. Для владельцев небольших магазинов это означает, что у вас будет больше места для работы или размещения дополнительного оборудования.

Поскольку они просты в использовании и не требуют таких значительных начальных вложений, как горизонтальные фрезерные станки, вертикальные фрезы могут быть идеальным выбором для новичков в фрезеровании или для начинающего бизнеса.

Недостатки вертикальных фрезерных станков

Использование вертикального фрезерного станка дает несколько преимуществ, но всегда помните о своем проекте. С вертикальной фрезой вам может быть сложнее обрабатывать некоторые детали, потому что они часто имеют двигатели меньшей мощности, чем горизонтальные фрезерные станки.По сравнению с горизонтальными фрезерными станками они не обладают такой высокой производительностью. Кроме того, в этих станках часто используются меньшие режущие инструменты, чем в других фрезерных станках.

Что такое горизонтальное фрезерование?

Что такое горизонтальный станок с ЧПУ? На горизонтальной фрезере шпиндель движется параллельно земле и использует режущие головки немного меньшего размера, но более толстые, чтобы прижиматься к проекту и удалять материал. В отличие от вертикальных фрезерных станков, у вас нет прямой видимости во время резки.Горизонтально-фрезерные станки с универсальными столами помогут выполнить резку под разными углами.

Горизонтальные мельницы подходят для проектов с такими потребностями, как:

• Пазорезное
• Пазорезный
• Зуборезные
• Боковая детализация
• Многосторонние проекты, требующие резки
• Проекты, требующие больших, тяжелых или громоздких материалов

Преимущества горизонтально-фрезерных станков

Хотя они не так распространены, горизонтальные фрезерные станки могут быть так же полезны, как и вертикальные, в зависимости от ваших потребностей.Некоторые преимущества использования горизонтального фрезерного станка включают следующее.

• Скорость: Если вам нужен станок с высокой производительностью и быстрым межремонтным периодом, горизонтальный фрезерный станок может резать быстрее, чем вертикальный, и даже может выполнять более одного прохода за раз. Эта скорость не идет в жертву точности, поэтому они являются мощным инструментом для детализированных или долгосрочных проектов.
• Возможности: Горизонтальные фрезерные станки имеют большую производительность, чем вертикальные фрезерные станки.Они могут легко обрабатывать большие, громоздкие или тяжелые материалы и могут выполнять более глубокие разрезы. Они также могут помочь вам в выполнении сложных или многосторонних проектов.
• Долговечность: Горизонтальные фрезерные станки долговечны и долговечны, поскольку работают с более громоздкими материалами.

Поскольку они быстрее и прочнее вертикальных фрез, горизонтальные фрезерные станки являются идеальным выбором для предприятий или операторов, которым необходимо выполнять много резов каждый день.

Недостатки горизонтально-фрезерных станков

Хотя горизонтальные машины имеют свои преимущества, одним из возможных недостатков является стоимость. Из-за точного характера работы, которую вы выполняете на этих машинах, они, как правило, дороже, чем вертикальные. Однако, если вам регулярно требуется высокий уровень производительности для одного и того же типа проекта, вложения могут вскоре окупиться.

Еще один фактор, который стоит учитывать, заключается в том, что эти фрезерные станки менее распространены, чем вертикальные, поэтому при необходимости найти запчасти или квалифицированных рабочих может быть сложнее.Горизонтальный фрезерный станок также займет больше места в вашем магазине, чем вертикальный. Если у вас ограниченная площадь, но все же требуются скорость и физические возможности горизонтальной машины, подумайте о сотрудничестве с сторонним производителем запчастей.

Какой тип фрезерного станка мне использовать?

Как вертикальные, так и горизонтальные фрезерные станки совместимы с технологией ЧПУ, что означает, что вы можете вводить данные в компьютерную программу для создания готового проекта.Фрезерные станки с ЧПУ также позволяют создавать идентичные повторяющиеся резы, что делает их очень эффективным инструментом. Благодаря уровню контроля, точности и точности фрезерные станки с ЧПУ идеально подходят для медицинской, морской, аэрокосмической, транспортной, электронной, нефтегазовой, военной и оборонной промышленности. В сочетании с технологией ЧПУ ваш вертикальный или горизонтальный фрезерный станок поможет вам сэкономить время и производить высококачественную продукцию.

Вертикальные или горизонтальные фрезерные станки лучше? Все зависит от нескольких факторов, в том числе от типа фрезерования и вашего бюджета.

Какой тип фрезерования вам нужен?

Когда вы сравниваете горизонтальные и вертикальные фрезерные станки, ваше окончательное решение должно сводиться к размеру и форме используемых материалов, а также к типам проектов, которые вы выполняете, и срокам их выполнения. Вы также должны учитывать, сколько вы можете себе позволить по сравнению с этими факторами.

• Размер: Если вы беретесь за большой проект или проект, связанный с тяжелыми или объемными материалами, горизонтальный фрезерный станок может быть вашим лучшим вариантом.То же самое и с проектами, в которых детали требуют резки с нескольких сторон.
• Форма: Форма материалов вашего проекта является решающим фактором, который следует учитывать. Если материал громоздкий или необычной формы, выберите ту машину, которая больше подходит.
• Проекты: Если вам нужна машина, которую можно адаптировать к нескольким различным типам проектов, выберите ту, которая может помочь вам выполнить самый широкий спектр задач, особенно если у вас нет бюджета на покупку нескольких дополнительных частей или площадь пола для более чем одной машины.
• Время: Если вы используете фрезерный станок для выполнения повседневных задач или для долгосрочного проекта, который требует регулярного и быстрого выполнения работ, идеально подходит горизонтальный фрезерный станок. Для менее требовательных ко времени проектов вертикальный станок — отличный выбор, потому что он прост в использовании и более доступен.

Со временем вы можете эволюционировать от одного типа машины к другому. Например, многие люди начинают с вертикального фрезерного станка из-за небольшой кривой обучения и недостатка доступной производственной площади, но в конечном итоге добавляют горизонтальный фрезерный станок по мере роста своей деятельности.В качестве альтернативы, если вы выберете горизонтальную мельницу из-за ее способности обрабатывать более тяжелые материалы, вы можете перейти на вертикальную фрезерную машину, если ваши проекты станут меньше по масштабу или будут использоваться более легкие материалы.

Каков твой бюджет?

Вертикальные фрезерные станки часто требуют меньших начальных инвестиций, чем горизонтальные фрезерные станки, что делает их идеальными для тех, кто работает с ограниченным бюджетом. Однако каждый проект индивидуален — то, что доступно для выполнения на одной машине, может отличаться на другой, в зависимости от типа режущего инструмента, который вы используете, или от того, сколько времени вам потребуется.Всегда анализируйте свои текущие и будущие проекты, а также тип и вес материалов, которые вы ожидаете от фрезерного станка. Хотя вертикальный станок может быть более доступным начальным вложением, убедитесь, что вы не используете слишком тяжелые или толстые материалы, иначе вы можете потратить сэкономленные средства на ремонт или замену. Когда дело доходит до вашего бюджета, не забудьте также учесть стоимость режущих инструментов, которые вам понадобятся для завершения вашего проекта.

Когда речь заходит о стоимости проекта, следует помнить о кривой обучения, связанной с каждой машиной.Вертикальные фрезы широко распространены в отрасли, поэтому обычно легче найти машиниста, имеющего опыт работы и устранения неисправностей. Если вы выберете машину, с которой вы не знакомы или не ищете стороннего обучения, это может привести к потере материалов или неудачным проектам, которые со временем накапливаются. Это также может быть опасно, если его использует неподготовленный профессионал. Один из лучших способов избежать этой проблемы — обратиться к опытному производителю, обладающему знаниями и инструментами, которые помогут вам завершить проект эффективно и вовремя.

Позвольте American Micro Industries помочь вам с вашим проектом

Если вам нужны детали, изготовленные на заказ для вашего бизнеса или проекта, компания American Micro Industries может помочь. С помощью фрезерного станка с ЧПУ мы можем изготовить вашу деталь в соответствии с вашими точными спецификациями, уделяя особое внимание деталям и качеству конечного продукта. Доверив нам свой проект, вы избавитесь от потенциально опасной и дорогостоящей кривой обучения, связанной с фрезерованием на собственном предприятии, и сможете перераспределить это время и деньги в другом месте вашего бизнеса.Поскольку мы обладаем многолетним опытом работы в нескольких секторах, вы можете рассчитывать на быстрое выполнение работ.

Помимо услуг по обработке с ЧПУ, мы также рады предоставить:

• Высечка электроизоляционных компонентов, прокладок и упаковочных вкладышей
• Лазерная резка электроизоляционных деталей
• Прототип механообработки
• Горячее покрытие и пайка по индивидуальному заказу
• Изоляционные материалы

В American Micro Industries наша миссия — быть партнером с полным спектром услуг для вас и вашего бизнеса.
